Каждое здание должно оснащаться эффективной вентиляционной системой, ведь постоянный воздухообмен также важен, как хорошая система отопления или качественная вода. Учеными уже давно была установлена связь между развитием в домах ряда негативных явлений и неправильной вентиляцией. Таким образом, хороший воздухообмен помещений необходим не только для продления срока эксплуатации здания, но и для поддержания нашего здоровья.

Для чего нужна вентиляция?

Главная цель вентиляции – это организованная подача в помещение свежего воздуха и последующая замена (или удаление) загрязненного воздуха. Воздухообмен должен осуществляться с определенной частотой. В строениях с плохой вентиляционной системой скапливается очень много пыли, микроскопических химических веществ (регулярное использование средств бытовой химии). Повышенная влажность способствует образованию плесени, а в воздухе наблюдается высокая концентрация грибковых спор.

Человек, работающий или проживающий в таком здании, может жаловаться на жжение в глазах, головные боли, проблемы с концентрацией внимания и быструю утомляемость. Повышенная влажность в строениях и плохая вентиляция помещений приводит к конденсации и образованию капелек влаги на потолках и стенах.

Подобные условия становятся идеальными для развития грибков, негативно влияющих на здоровье человека и приводящих к постепенному разрушению здания. Также перечисленные факторы очень часто являются причиной большинства респираторных заболеваний, а для людей, склонных к аллергии, представляют серьезную угрозу их здоровью.

Классификация систем вентиляции

Вентиляционные системы классифицируются по четырем основным способам:

1. По способу создания для циркуляции воздушного потока:

• искусственная вентиляция;
• с естественным приводом.

2. По назначению:

• вытяжные системы;
• приточные.

3. По зоне обслуживания:

• общеобменные системы;
• местные.

4. По конструктивному исполнению:

• бесканальные системы;
• канальные.

Основные виды вентиляции

Различают следующие основные виды вентиляционных систем:

1. Естественная.
2. Механическая.
3. Вытяжная.
4. Приточная.
5. Приточно-вытяжная.
6. Местная.
7. Общеобменная.

Естественная вентиляция

Как можно догадаться, такая вентиляция создается естественным путем, без использования вентиляционных агрегатов, а только посредством естественного воздухообмена, потоков ветра и разницей температуры на улице и в помещении, а также за счет колебания атмосферного давления. Такие виды вентиляции сравнительно недорогие по стоимости, а главное, их легко монтировать. Однако такие системы напрямую зависят от климатических условий, поэтому не способны справиться со всеми проблемами.

Механическая

Когда осуществляется принудительная замена отработанного воздуха на поток свежего – это и есть механическая вентиляция. В данном случае применяется специальное оборудование, которое позволяет отводить и подводить воздушный поток в помещение в необходимом объеме, независимо от изменяющихся климатических условий.

В таких системах воздух при необходимости подвергается различным видам обработки (увлажнение, осушение, охлаждение, нагревание, очистка и многое другое), что практически невозможно организовать в естественных вентиляционных системах.

На практике очень часто применяют смешанные виды вентиляции, которые одновременно совмещают механическую и естественную системы. Для каждого конкретного случая выбирается наиболее оптимальный способ вентиляции в санитарно-гигиеническом отношении, а также, чтобы она была технически и экономически рациональна. Механическую систему можно устанавливать как для всего помещения (общеобменная), так и на конкретном рабочем месте (местная вентиляция).

Приточная

Посредством приточных систем осуществляется подача чистого воздушного потока в вентилируемые помещения, который сменяет загрязненный. При необходимости приточный воздух подвергают специальной обработке (увлажнение, нагревание, очистка и т. д.).

Вытяжная

Такая система предназначена для удаления из помещения загрязненного воздуха. В большинстве случаев в помещениях предусматриваются одновременно вытяжные и приточные виды вентиляции. Важно, чтобы их производительность была сбалансированной, с учетом возможности поступления воздушного потока из смежных помещений или в смежные помещения.

Также в помещениях может устанавливаться только приточная или только вытяжная система. В таком случае воздух поступает в помещение из смежных комнат или снаружи через специальные проемы, либо перетекает в смежные помещения, или же удаляется из данного помещения наружу.

Местная вентиляция

Это система, при которой воздушный поток направляется в определенное место (местная приточная система), и загрязненный воздух удаляется из мест скопления вредных выделений - местная вытяжка (вентиляция).

Местная приточная система

Воздушные души (сосредоточенный воздушный поток с повышенной скоростью) относятся к местным приточным вентиляционным системам. Их основной задачей является подача чистого воздуха к постоянным рабочим местам, снижение температуры воздуха в их зоне, обдув рабочих, которые подвергаются интенсивному тепловому облучению.

Воздушные завесы (у печей, ворот и т. д.) также относятся к местным системам вентиляции, они изменяют направление воздушного потока или создают воздушные преграды. Такая вентиляционная система, в отличие от общеобменной, требует меньших затрат. В помещениях производственного назначения при выделении вредностей (теплоты, влаги, газов и т. д.) обычно применяется смешанная схема вентиляции: местная (приток и местные отсосы) - для обслуживания рабочих мест, и общая - для устранения во всем объеме помещения вредного воздуха.

Местная вытяжная система

Когда вредности (пыль, газ, дым) и тепло выделяются локализованно, к примеру, от плиты на кухне или станка на производстве, применяют местную вытяжную вентиляционную систему. Она улавливает и отводит вредные выделения, предотвращая их последующее распространение по всему объему помещения.

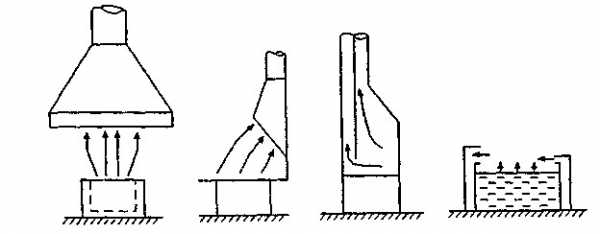

К таким системам относятся местные и бортовые отсосы, вытяжные зонты и многое другое. Также к местной вытяжной вентиляции относят воздушные завесы – воздушные преграды, которые не дают воздушному потоку проникать с улицы в помещение или из одного помещения в другое.

Общеобменная вентиляция

Такая система предназначена для осуществления вентиляции помещения в целом или его значительной части. Общеобменная вытяжная схема вентиляции предусматривает удаление воздуха из всего обслуживаемого помещения равномерно, а общеобменная приточная система подает воздушный поток и распределяет его по всему объему помещения.

Естественная или механическая система: какую выбрать?

Для комфортного существования человеку требуется не только тепло, но и чистый, свежий воздух. Причем свежий воздух человеку необходим постоянно и в большом количестве. Важна также и объемная скорость движения воздушного потока в комнате. При естественной системе скорость значительно ниже, чем при механической вентиляции.

Но воздухообмен, который достигается посредством механической системы, намного выше, чем при естественной вентиляции.

Кроме того, при механической системе вентиляционные каналы, по сравнению с естественной вентиляцией, имеют меньший размер. Это обусловлено нормируемой скоростью движения воздушного потока в вентиляционных системах. Согласно СНиП «Отопление, вентиляция и кондиционирование», для механической системы скорость движения воздуха должна быть от 3 до 5 м/с, для естественной вентиляции – 1 м/с. Другими словами, чтобы пропустить через систему один и тот же объем воздуха, у естественной вентиляции размеры каналов будут в 3-5 раз больше.

Очень часто при возведении зданий просто нет возможности пропустить такие большие каналы. Кроме того, при естественной системе протяженность воздуховодов не может быть большой, так как создаваемое разницей плотностей воздуха давление очень мало. В связи с этим при больших площадях попросту не обойтись без механической вентиляции.

Вентиляция помещений – главные составляющие

В состав отопления, вентиляции и кондиционирования входит масса агрегатов, обеспечивающих высокоэффективную циркуляцию воздушных масс в помещении. Важно, чтобы проект вентиляции, а также размещение устройств было выполнено в соответствии с действующими нормами и правилами (ТКП, СНиП).

Вентиляционные системы могут быть снабжены каналами или же их не иметь – все зависит от конструктивных особенностей помещения.

Важно помнить, что вентиляция является серьезным и значимым элементом, поэтому как к проектированию, так и к подбору оборудования необходимо подходить грамотно. Стоит также обратить внимание, что для организации регулируемого воздухообмена применяются универсальные и самые разнообразные агрегаты. Наиболее доступными и простыми считаются вентиляторы – они могут быть радиальными, осевыми и диаметральными.

Кроме того, в помещении могут устанавливаться вентиляционные установки, которые монтируются в специальных каналах – воздуховодах, либо же на крыше зданий. Также установка вентиляции предполагает устройство воздушных клапанов, заслонок, распределительных элементов и решеток, которые позволяют сделать движение воздушного потока в помещении максимально эффективным.

Основные параметры вентиляционных систем

1. Производительность. При расчете данного параметра необходимо учитывать количество бытовой техники, количество проживающих в доме людей, а также площадь помещений. Следует рассчитать, какое время и какой объем понадобится вентиляционной системе для вывода загрязненного воздуха и последующего заполнения чистым. Для коттеджей наиболее оптимальное значение воздухообмена считается от 1000 до 2000 м3/ч. Для расчета площадь помещения умножается на его высоту и на 2.
2. Уровень шума. Чем выше скорость работы вентиляции, тем, соответственно, больше уровень шума. Не нужно приобретать чересчур «быстрые» системы. Если первый пункт будет рассчитан правильно, то вам удастся не только сохранить свой бюджет, но и спокойный сон. В таком случае установка вентиляции будет правильной. Также не стоит покупать воздуховоды с заниженными показателями, так как их будет тяжело правильно установить, и они не смогут во время работы выдержать нагрузки. Для коттеджа приемлемая средняя скорость воздушного потока составляет от 13 до 15 м/с.
3. Еще одним немаловажным параметром является мощность. Температуру поступающего в помещение воздуха регулирует калорифер. Согласно СНиП «Отопление, вентиляция и кондиционирование», температура не должна превышать +16°C. В зависимости от предполагаемого места установки прибора, рассчитывается мощность калорифера. Важно, чтобы он мог работать и при минусовых температурах в зимний период времени. Выбирая мощность, следует ориентироваться на максимальный плюсовой и минусовой показатели температуры. Если на улице максимальная минусовая температура -10°C, то калорифер должен нагревать воздух как минимум на 26°C. К примеру, для офисных помещений может использоваться до 50 кВт мощности, для квартиры вполне достаточно и 1-5 кВт.

Еще на этапе проектирования необходимо определить точки крепления вентиляционного оборудования, как основного, так и вспомогательного. В данном случае имеются некоторые ограничения – не рекомендуется устанавливать оборудование над источниками тепла (печь, камин и др). Важно, чтобы проект вентиляции полностью соответствовал требованиям, которые предъявляются к нормативно-технической документации.

Устройство вентиляционной системы предполагает следующие основные этапы:

1. Подготовка.

• Выполняется разметка мест предполагаемой установки вентиляционных устройств.
• С учетом запаса (2-3 сантиметра) выдалбливаются отверстия. Запас требуется для комфортного монтажа системы.
• Подчищаются края отверстий.

2. Устройство вентиляции.

• Передняя часть вентилятора устанавливается в отрезок трубопровода.
• Затем конструкция размещается в отверстии.
• Пространство между вентилятором и стеной заливается пеной.

3. Монтаж электрики.

• В стене выполняются борозды под кабель.
• В получившиеся отверстия укладывается кабель к вентилятору.
• Кабель закрепляется при помощи скоб.

4. Отделочные работы.

• На выключатель вентилятора устанавливается защитный короб.
• Герметиком промазываются все стыки вентиляционной системы.
• Борозды с проводкой, а также места примыкания системы к стене отштукатуриваются и шпаклюются.

Система полностью готова к запуску. Это несложная вентиляция, цена такой системы будет зависеть от стоимости вентилятора.

Заключение

Системы отопления, вентиляции и кондиционирования являются неотъемлемой частью современного офиса, дома или любого другого объекта недвижимости. Данные системы состоят из самых инновационных и современных агрегатов, проектируются в зависимости от конструктивных особенностей здания, позволяя в значительной степени сэкономить на отоплении.

Важно помнить, что грамотно спроектированная и установленная вентиляционная система – это залог создания в помещении оптимального микроклимата.

fb.ru

варианты и различия в устройстве

Наличие вентиляционной системы необходимо для обеспечения воздухообмена внутри здания путем удаления излишней влаги, тепла, вредных веществ. Ее присутствие — одно из главных условий для обеспечения жизнедеятельности.

Если в помещении отсутствуют любые виды систем вентиляции, это вредит человеческому организму, приводит к образованию грибков, т.к. в условиях отсутствия воздухообмена образуется конденсат.

Содержание статьи:

Классификация систем вентиляции

Системы классифицируют по разным критериям:

• способу подачи;
• назначению;
• способу воздухообмена;
• конструктивному исполнению.

Тип вентиляции определяют на этапе проектирования строения. При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия.

Виды вентиляционной системы по способу подачи

Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:

• естественная;
• механическая;
• смешанная.

Проектирование естественной вентиляции выполняют, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.

Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.

Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате. Поэтому важно наладить между помещениями хороший воздухообмен.

Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию (+)

Виды вентиляции по назначению

Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности. Это внезапные сбои, когда  происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.

Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания (+)

Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.

Вентиляционные системы по способу воздухообмена

По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.

Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции

Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.

Разделение систем по конструктивному исполнению

Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.

Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.

Естественная вентиляция помещений

Движение воздушных масс при естественной вентиляции происходит природным путем без дополнительного побуждения за счет:

• температурного перепада внутри и снаружи здания;
• разности давления между помещением и вытяжкой‚ размещенной на кровле постройки;
• под воздействием ветра.

Это самая простая система. Здесь не нужна установка сложного дорогостоящего оборудования‚ потребляющего много электроэнергии. Такую систему нельзя назвать надежной из-за того что эффективность ее зависит от неуправляемых человеком факторов.

Система может быть организованной и неорганизованной. Регулируемая или организованная система функционирует благодаря аэрации или присутствию дефлекторов. Аэрация — это общеобменный процесс, во время которого воздух поступает и уходит через открытые форточки‚ фонари‚ фрамуги. Инфильтрация или нерегулируемая вентиляция естественная вентиляция — это попадание в помещение воздуха через неплотности в конструкциях.

Несмотря на развитие технологий, естественную вентиляцию применяют и в современных сооружениях из-за простоты и отсутствия затрат на эксплуатацию. Кроме ее зависимости от окружающих условий нельзя игнорировать и то, что существует вероятность возникновения явления‚ для обозначения которого используют термин «опрокидывание тяги». Это очень точное определение — воздушная масса вдруг меняет направление и начинает движение назад

В промышленности аэрацию применяют при наличии процессов, где по технологии работа сопровождается выделением тепла в большом количестве. Ее применение допустимо при условии, что в приточном воздухе содержится менее 30% вредных выбросов от допустимой концентрации непосредственно в зоне их образования.

Нельзя применять аэрацию, если‚ поступающий в помещение воздух требует предварительной обработки или же в результате притока воздуха снаружи может появиться конденсат или туман. Путем аэрации происходит многократный воздухообмен при мизерных расходах энергии. Это и является основным ее достоинством.

В отдельных случаях на устья вытяжных каналов монтируют дефлекторы — специальные насадки. Функционируют они за счет использования энергии ветра. Дефлекторы хорошо справляются с задачей по удалению грязных и чрезмерно нагретых воздушных масс из небольших по объему помещений. Применяют их и для местной вытяжки.

Нормальную работу вентиляции, приводимой в действие разностью давления‚ обеспечивает минимальный перепад между точкой забора и выходом вытяжки в 3 м.

Для эффективного функционирования вентиляции специалисты рекомендуют при прокладке воздуховодов не делать горизонтальные участки длиннее 3 м. Воздух в них должен перемещаться со скоростью не больше 1 м/с

Характеристики вентиляции механического типа

Вентиляционная система‚ при помощи которой воздух подают и удаляют с использованием дополнительных побудителей на внушительные расстояния‚ называется механической. Есть и другие названия у этого вида вентиляции — принудительная и искусственная. Применяют ее как для обеспечения технологических процессов на различных производствах, так и для создания комфортных условий для человека.

Преимущества и недостатки механической вентиляции

Механическая вентиляция‚ в отличие от естественной‚ не зависит от внешних условий. Она полностью подконтрольна и управляема. Воздух‚ подаваемый в помещение‚ проходит обработку и при отлаженной системе все его параметры отвечают стандартам. Выбросы также поступают в атмосферу уже очищенными от вредных включений до нужной степени.

Механическая система включает приборы и оборудование — автоматику вентиляторы‚ пылеулавливатели‚ нагреватели воздуха‚ электродвигатели. Все это потребляет много электроэнергии (+)

Наличие механической вентиляционной системы позволяет оптимально распределить воздух с подачей его к конкретному месту. С ее помощью вредные выбросы улавливают у источника их образования не позволяя загрязнить воздух всего помещения.

Недостаток механической вентиляции — большие финансовые вложения при ее монтаже и эксплуатации. Чтобы пользоваться всеми ее преимуществами‚ придется бороться с загрязнением каналов‚ регулярно выполнять замену фильтров.

Если установлен вентиляционный фильтр с функцией рекуперации тепла‚ нужно перед наступлением летнего периода переходить на летний вкладыш. Если оставить зимний вариант‚ он будет снижать эффективность вентиляции.

Механическая вентиляция бывает как местной‚ так и общеобменной. Последнюю реализуют в 2 вариантах — бесканальном и канальном. Замещение воздуха в канальной системе происходит при помощи вентиляторов — центробежных или осевых‚ эжекторных установок.

На производстве для вытяжки чаще применяют эжекторные установки‚ особенно там‚ где присутствую взрывоопасные газы. Использование обыкновенных вентиляторов здесь недопустимо‚ т.к. они могут искрить в случае возникновения неисправности. Их установку практикуют при монтаже приточной или приточно-вытяжной системы

Общеобменная вентиляция с механическим приводом

Конструкции с механическим приводом могут быть как приточными, так и вытяжными. Приточную вентиляцию иногда выполняют совместно с центральным отоплением. Воздухоприемник в такой системе может иметь вид отверстий в ограждающих конструкциях постройки‚ отдельно стоящей или приставной шахты. При монтаже за пределами здания шахта-воздухоприемник находится над уровнем земли или на крыше.

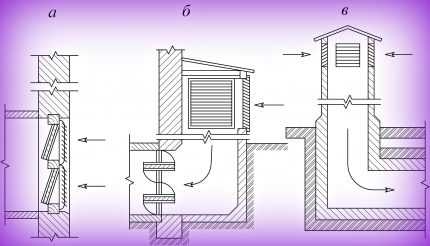

Схема расположения воздухоприемных устройств: в ограждающей конструкции (а)‚ возле наружной стены (б)‚ на кровле (в). Каналы для вытяжки и шахты утепляют снаружи‚ иначе зимой в них будет появляться наледь

На выбор конструкции и места нахождения воздухоприемников влияют требования, предъявляемые к степени чистоты наружного воздуха, а также особенности архитектуры здания. Низ проема‚ через который поступает чистый воздух‚ должен располагаться на дистанции минимум 2 м от земли‚ а в случае дислокации здания в зеленой зоне — 1 м. Наружные воздухоприемники нельзя размещать там‚ где есть вредные выбросы.

Воздушные массы попадают в шахту посредством вентилятора. Проходя через калорифер‚ они нагреваются‚ увлажняются или наоборот подсушиваются и поступают внутрь по воздуховодам‚ имеющим отверстия. Поступление воздуха может осуществляться и через ответвления‚ оснащенные насадками‚ направляющими приточные воздушные массы. Объем подаваемого воздуха регулируют шиберы или клапаны, находящиеся в ответвлениях.

Механическая местная вентиляция приточного вида

Местную механическую вентиляцию‚ действующую в ограниченном пространстве‚ называют воздушным душированием. Такой вариант вентиляции применяют в тех рабочих зонах‚ где сила лучистого тепла составляет более 300 ккал/ч. или производство сопряжено с выделениями токсинов, которые невозможно отвести с помощью местной вытяжки.

Душирующие установки бывают передвижными и стационарными. Первые при обеспечении рабочего места чистым воздухом берут его из помещения. Иногда в распыляемую воздушную массу подают воду. Ее капли при попадании на тело человека становятся дополнительным охладителем. Вторые через душирующие патрубки подают чистый наружный воздух или предварительно прошедший обработку.

Вентиляция общеобменная вытяжная

Удаление отработанного воздух из помещения — задача вытяжной вентиляции. Удаление использованного воздуха из комнаты происходит за счет понижения давления в ней. Таким образом, создаются условия для поступления в нее воздуха снаружи или со смежного помещения.

В конструкцию вытяжной вентиляции входит очистительное устройство (1) вентилятор (2) воздуховоды — центральный (3) отсасывающий (4). Когда в помещении нет вентиляции другого вида‚ кроме вытяжной‚ давление в нем опускается до отметки более низкой, чем в смежных комнатах или ниже чем снаружи

При проектировании вытяжки общеобменного характера для производственных цехов учитывают тот момент, что ликвидация грязного воздуха должна осуществляться прямо из первоисточника образования вредных выделений по направлению их естественной траектории и не загрязнять чистые зоны. Такими местами являются биологические лаборатории‚ цеха с вредными условиями.

Механическая приточно-вытяжная вентиляция

Базой приточно-вытяжной вентиляции являются 2 потока‚ двигающихся навстречу друг другу. Она состоит из двух самостоятельных систем — приточной и вытяжной или из одного блока. В него встроено все оборудование необходимое для работы и на приток‚ и на вытяжку. При наличии 2 отдельных систем вентиляция работает без рециркуляции и называется разомкнутой. Вентиляционную систему второго вида называют замкнутой, и работает она с рециркуляцией.

Система с рециркуляцией экономит энергию, расходуемую на охлаждение или нагрев воздуха‚ т.к. воздушная масса нагревается не полностью, а только тот ее объем, что поступает снаружи. Удаляемый воздух в системе с рециркуляцией возвращается в помещение повторно с примесью свежего воздуха‚ составляющего 10-15% от общего объема воздушной массы.

Устройство такой вентиляции возможно в местах, где нет опасных загрязнений. В регионах с холодным климатом замкнутая система неэффективна т.к. рециркуляционные и наружные воздушные массы смешиваются не достаточно хорошо.

Механическая вентиляция на случай аварии

На случай возникновения нестандартных ситуаций вдобавок к рабочему варианту устраивают аварийную вентиляцию. Неизменно она всегда вытяжная. Механическую аварийную вентиляцию устанавливают в помещениях, где существует угроза прорыва взрывоопасных паров или газов. В этом случае монтируют взрыво- и искрозащищенные вентиляторы.

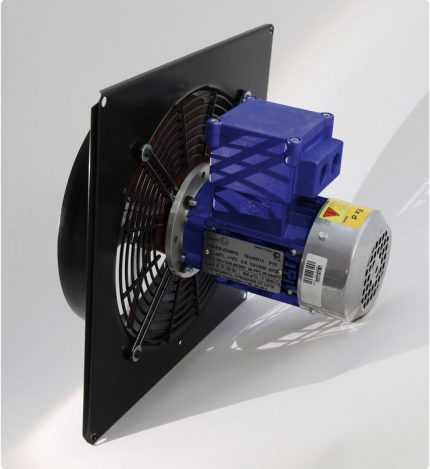

В составе осевого взрывобезопасного вентилятора находится двигатель во взрывонепроницаемой оболочке. Он закреплен так‚ что в случае необходимости его можно быстро заменить

Существуют такие опасные составляющие которые нельзя удалить с помощью вентиляторов. Тогда в систему включают эжектор. Включение аварийной вентиляции должно происходить автоматически, как только перестанет работать основная вентиляция. Открывание проемов‚ через которые будет уходит грязный воздух нужно осуществлять дистанционно.

Патрубки и решетки предназначенные для выхода воздуха при работе аварийной вентиляции размещают в местах наиболее вероятной концентрации опасных веществ в большом объеме. Проемы, через которые удаляется воздух в аварийном порядке‚ не должны находиться в зонах, где постоянно находятся люди. На трубах и шахтах аварийной системы нельзя монтировать зонты.

Выбросы‚ аварийно выбрасываемые в атмосферу‚ нужно максимально рассеивать и не допускать чтобы они попадали на замкнутые зоны территории‚ прилегающей к зданию. ПДК контролируют посредством газоанализаторов‚ отрегулированных соответствующим образом.

Вентиляция против дыма

Основная задача противодымной вентиляции — как можно быстрее удалить дым из помещения или здания‚ заблокировать его распространение и защитить тем самым людей при их эвакуации.

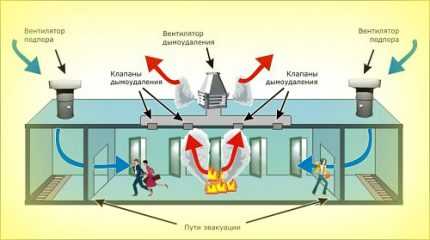

На фото — схема действия противодымной вентиляции. Ее монтируют в дополнение к основной вентиляции‚ чтобы гарантировать эвакуацию людей при возникновении пожара и отрезать пути расползания дыма

Устанавливают такую вентиляцию там, где при постоянном присутствии большого количества людей‚ невозможен приток воздуха естественным путем. Это лифты‚ лестничные клетки‚ глухие коридоры и им подобные места. В основу работы противодымной вентиляции заложена приточно-вытяжная схема.

Каналы, мощные вентиляторы, входящие в состав вентиляции‚ обладают повышенной огнестойкостью и способностью не поддаваться деформации под продолжительным действием высоких температур. Участки системы оснащены двумя видами клапанов — противодымным и огнесдерживающим. Составляющими противодымной системы являются и прочные‚ непроницаемые для газов и дыма экраны и двери.

Чтобы избежать неприятностей во время осуществления эвакуации людей‚ в конструкцию противодымной вентиляции закладывают 2 вида управления — автоматическое и дистанционное ручное. В систему обязательно включают элементы, оповещающие о возникновении пожара:

• извещатели‚ при срабатывании которых‚ автоматом происходит открывание вытяжных вентиляторов и дымовых клапанов;
• сигнал «Пожар» на центральном пульте;
• включение противодымной вентиляции вручную.

Дымовыводящие клапаны распределяют равномерно под потолком. Площадь охвата не должна превышать 900 м². Систему зонируют на секции‚ и кроме люков и клапанов‚ оснащают дымососами. Она не только отводит дым‚ но и удаляет угарный газ‚ мелкие взвеси, образующиеся при горении.

Выводы и полезное видео по теме

Это видео — своеобразный ликбез о вентиляции. Здесь подробно рассмотрено само понятие вентиляции и охвачены все вопросы касающиеся ее грамотного проектирования:

Мастер-класс по монтажу вентиляционной системы:

Как руководители предприятий, так и частные застройщики должны понимать, что от эффективности вентиляции зависит нормальная жизнедеятельность тех‚ за кого они отвечают. Иногда под вопросом оказывается и жизнь людей. Упускать этот момент и экономить на нем нельзя.

sovet-ingenera.com

Вытяжная вентиляция

Основная задача вытяжной вентиляции – удаление отработанного воздуха из помещения. В жилых помещениях вытяжная вентиляция используется преимущественно в комплексе с приточной в рамках общеобменной вентиляции, однако на производственных объектах может применяться для точечного отвода загрязненного воздуха с высокой концентрацией газов, дыма, пыли или избыточного тепла в местах наивысшей концентрации – на особо опасных производственных участках, в местах установки промышленного оборудования и т.п. Типичным примером локальной вытяжной вентиляции является кухонная вытяжка.

Виды вытяжной вентиляции

В зависимости от способа побуждения различают следующие виды вытяжной вентиляции:

• Естественная вентиляция
• Механическая (принудительная)

По объему обслуживаемой территории вытяжные системы вентиляции классифицируют на:

• Местные (удаление воздуха на конкретном участке)
• Общеобменные (обеспечение полноценного воздухообмена во всем доме/квартире)

Любая система вытяжной вентиляции работает в комплексе с приточной: они обеспечивают воздухообмен в помещении и создают микроклимат, комфортный для жизни и работы. Абсолютно все виды вытяжной вентиляции относятся к канальным, так как отработанный воздух выводится через разветвленную сеть воздуховодов.

Системы естественной вытяжной вентиляции

Естественная вентиляция проектируется на этапе строительства здания. Она представляет собой систему каналов, в которые воздух попадает через вентиляционные отверстия на кухне и в санузле, а затем выводится в атмосферу через трубу на крыше здания. Преимущество подобной системы заключается в ее долговечности – для проветривания помещений не требуется дополнительное оборудование и источник питания. Основной минус естественной вентиляции – сильная метеозависимость, в определенных условиях (в теплую безветренную погоду) циркуляция воздуха полностью прекращается.

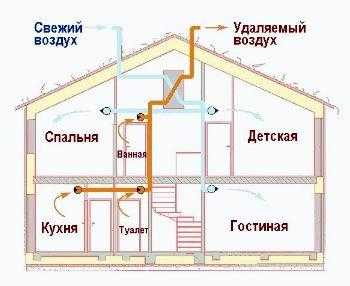

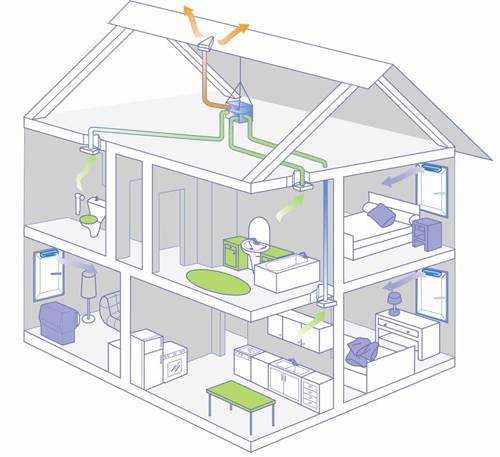

Рис 1. Схема работы естественной приточно-вытяжной вентиляции

В данной схеме наглядно представлено направление потоков воздуха при вентиляции помещения: свежий воздух поступает в помещение через поры и щели ограждающих конструкций (окна, двери, стены), и вытесняет отработанные воздушные массы через каналы вытяжной вентиляции.

Решетки воздухозаборников не случайно устанавливают в кухне и санузле: потоки воздуха движутся в их направлении и «запирают» запахи, пар, влажность, не позволяя им распространяться по жилым помещениям.

Подобные системы предельно просты в обслуживании и не требуют дополнительных финансовых затрат, однако имеют ряд весомых недостатков:

• Метеозависимость, вы можете контролировать (не всегда) только силу тяги, но не ее наличие.
• Использование тепло- и шумоизолирующих строительных материалов может остановить воздухообмен.
• В зимний период в шахтах может смениться направление потока, и холодный воздух с улицы начнет поступать в помещения.

Систему вытяжной вентиляции можно оптимизировать. Если естественной тяги недостаточно для полноценного воздухообмена, то в наиболее важных точках вместо обычной вентиляционной решетки устанавливается специализированное оборудование – вытяжной вентилятор в санузле или туалете, вытяжка на кухне и т.д. При этом систему вентиляционных каналов оснащают клапанами, чтобы загрязненный воздух выводился на улицу, и не передавливался в соседние помещения.

Рис 2. Система вентиляции с естественным и искусственным побуждением

Врезка кухонной вытяжки в общедомовую/общеквартирную сеть вентиляционных каналов – типичный пример объединения общеобменной и местной систем вентиляции.

Стабильную работу вытяжной вентиляции можно обеспечить при использовании механической системы приточной вентиляции: свежий воздух поступает в помещение по специальным каналам или шахтам (в зависимости от типа системы) и автоматически вытесняет отработанные воздушные массы. Подобное сочетание нивелирует все недостатки естественной вытяжной вентиляции и является одним из наиболее популярных решений в России.

Рис 3. Сочетание систем вентиляции: принудительная приточная и естественная вытяжная

Небольшой приток воздуха в дополнение к поступающему через системы естественной вентиляции можно получить от кондиционера, если в списке его функций есть «приток свежего воздуха». Чаще всего такая опция встречается в дорогостоящих моделях и может быть дополнена системами ультратонкой фильтрации и ионизации воздуха. Не стоит путать с обычными рециркуляционными кондиционерами.

Системы принудительной вытяжной вентиляции

В основе систем принудительной вытяжной вентиляции лежит тяга, создаваемая вентиляционным оборудованием в выводящей шахте системы. Однако важно учитывать, что полноценно такая система будет работать только в том случае, если существует достаточный приток воздуха (в помещение) извне, в противном случае вентилятор будет работать вхолостую.

Рис 4. Система вытяжной вентиляции с механическим побуждением

Наибольшей популярностью пользуются приточно-вытяжные системы вентиляции с механическим побуждением. Они обеспечивают полноценный воздухообмен во всех комнатах и помещениях (в соответствии с проектом), при этом система полностью сбалансирована: воздух из квартиры или дома удаляется с той же скоростью, что и поступает, не создавая избыточной нагрузки на вытяжные каналы.

Рис 5. Схема принудительной вентиляции

Что нужно знать для проектирования полноценной приточно-вытяжной системы вентиляции:

• Объем воздухообмена высчитывается исходя из размеров, назначения помещений, количества жильцов, характеристик кухонного и сантехнического оборудования. В норме за один час в помещении должен замениться весь воздух. Расчет производительности всегда выполняется по приточной системе вентиляции.
• В случае вывода вентиляционной шахты на улицу вы можете подбирать систему любой производительности. Если же выход врезается в стояк централизованной системы вентиляции, избегайте слишком мощных моделей – во многих многоэтажных домах вентиляционные шахты имеют сборные каналы, и вы можете передавить свой воздух в квартиры соседей.

Температура приточного воздуха должна соответствовать СНиП 41-01-2003. При этом нагрев такого большого объема воздушных масс в зимний период требует высоких энергозатрат. Снизить расход электроэнергии можно с использованием пластинчатого либо роторного рекуператора: отработанный воздух при удалении из помещения проходит через теплообменник и отдает свою тепловую энергию. Параллельно через этот же теплообменник поступает приточный воздух, нагреваясь от энергии удаляемых воздушных масс. КПД некоторых моделей превышает 90% (целлюлозные), однако в связи с их низкой долговечностью в условиях повышенной влажности или низких температур обычно используются менее энергофэффективные (в пределах 80%), но более долговечные конструкции с керамическим либо медным теплообменником.

Рис 6. Устройство вентиляционной установки с рекуператором

Системы вентиляции и кондиционирования

После нагрева в рекуператоре приточный воздух может поступать сразу в помещение или дополнительно догреваться до необходимой температуры с помощью калорифера (электрического либо водного) или охлаждаться в теплообменнике (фреонном или водном).

Большинство рекуперационных установок оснащено дополнительным маломощным калорифером. Подобные моноблочные вентустановки занимают минимум пространства и легко помещаются в лоджии или на балконе. Для охлаждения воздуха требуется отдельный блок – чаще всего он используется в наборных вентиляционных установках, состоящих из отдельных компонентов: вентилятора, глушителя, фильтра, системы автоматики и т.д.

Подобные наборные системы вентиляции и кондиционирования достаточно сложны в монтаже и обслуживании, однако обеспечивают идеальный микроклимат в помещении.

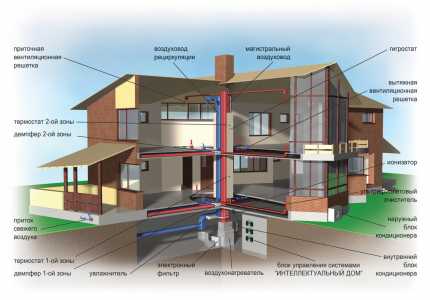

Рис 7. Принципиальное устройство системы вентиляции и кондиционирования

Местная вытяжная вентиляция

В отличие от общеобменных систем вытяжной вентиляции, которые задействованы в тотальном воздухообмене, местная вытяжная вентиляция решает точечные проблемы, когда участки загрязнения воздуха расположены локализовано, и необходимо не допустить распространение вредных выделений по всему помещению. Типичные примеры: кухонные вытяжки (за исключением рециркуляционных), вытяжные шкафы в лабораториях, воздухозаборники на отдельных участках «вредных» производств.

Рис 8. Типы местной вентиляции: 1, 2 – вытяжной зонт, 3 – вытяжной шкаф, 4 – двусторонний бортовой отсос

Системы местной вытяжной вентиляции практически всегда оснащены фильтром, предназначенный для задержки определенных примесей, характерных для данного участка – пыли, реагентов и пр. Пример: кухонные вытяжки оснащают жировым и/или угольным фильтром, кожухи токарных станков имеют несколько степеней задержки пыли.

Очищенный воздух может выводиться напрямую на улицу либо в общую сеть вытяжной вентиляции.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

Виды вентиляции, преимущества и недостатки вентиляционных систем

ПОДЕЛИТЕСЬВ СОЦСЕТЯХ

Современный мир не может обходиться без систем вентиляции. Эта важная категория нашей повседневной жизни. Невозможно обеспечить необходимые условия жизнедеятельности без свежего воздуха и создать оптимальный микроклимат. Основной задачей вентиляции является подача свежего и удаление загрязненного воздуха из помещений. Особенно остро эта проблема стоит на заводах, фабриках, складских хозяйствах. Не менее важно решение данного вопроса и в жилых домах. Существуют различные виды вентиляции помещений. Их основные характеристики являются ключевым фактором применения того или иного вида.

Поступление свежего воздуха — залог здорового микроклимата в помещении

Виды вентиляции, основные понятия и классификация

Вентиляция — это совокупность устройств и мероприятий для обеспечения нормального воздухообмена в помещениях. Исходя из этого определения, различные виды систем вентиляции классифицируются следующим образом:

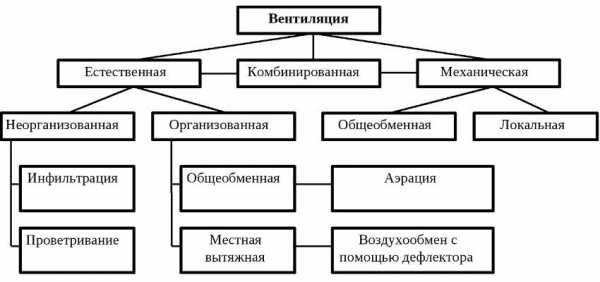

• по способу давления и перемещения воздуха — естественная и искусственная;
• по назначению — приточная и вытяжная;
• по зоне обслуживания — местная и общеобменная;
• по конструкции — канальная и бесканальная.

Рассматривая поэтапно каждый вид, можно определить основные достоинства и недостатки вентиляционных систем. Чтобы сохранить нужный микроклимат, необходимо внимательно изучать вопрос классификации вентиляционных установок и применять их согласно необходимых параметров. Виды вентиляции в жилых домах не сильно отличаются от тех, которые устанавливаются в общественных и производственных зданиях.

Существующие виды и подвиды вентиляционных систем

Естественная вентиляция – самый простой вид вентиляции

Естественная вентиляция – самый древний способ проветривания помещений. В ее основу заложены простейшие знания физики. Происходит она природным путем и не требует никакого специального оборудования. Из-за перепада температур воздуха и разного атмосферного давления происходит воздухообмен, что и создает благоприятный микроклимат. Под силой ветра свежий воздух проталкивается внутрь, а загрязненный выводится наружу. Для организации этого процесса существуют воздуховоды. Эти устройства всегда предусмотрены в проектах и закладываются при постройке зданий. Необходимо также учитывать, что нормальное функционирование естественной вентиляции напрямую зависит от строительных материалов. Стены кирпичного или деревянного строения, по сравнению с бетонными, намного лучше пропускают воздух. Панели покрыты слоем цемента и краски, которые уменьшают воздухопроницаемость. Улучшение процесса очистки воздуха происходит только за счет открывания окон в помещениях.

Проветривание — простой способ естественной вентиляции в комнате

Система естественной вентиляции, в которой воздушные массы поступают и устраняются под действием лишь природных условий, называется самопроизвольной. Вторым видом естественной вентиляции является организованная. При ней движение воздуха обеспечивается за счет отверстий. Они специально расположены на разной высоте и имеют разные размеры. В свою очередь, организованная вентиляция делится на ярусную, гравитационную и аэрацию.

Полезный совет! При проектировании собственного жилого дома одним из первых шагов должен быть расчет естественной системы вентиляции.

Такая система имеет как преимущества, так и недостатки. К первым можно отнести не высокую стоимость и легкость установки. А вот ее полная зависимость от внешних климатических условий – это огромный минус.

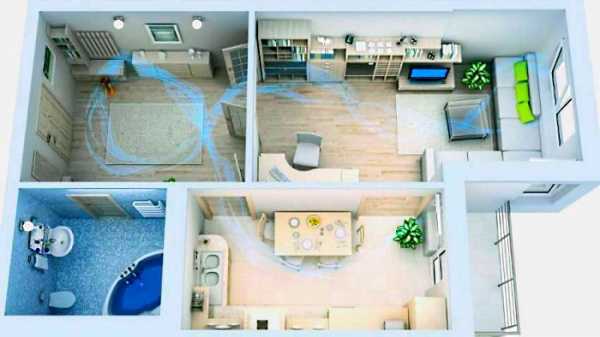

Схема движения воздушного потока внутри дома при естественной вентиляции

Механическая или искусственная вентиляция

В случаях, когда мощности естественной вентиляции недостаточно – необходима установка искусственной. Основа ее работы заключается в применении специальных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств этих систем является обработка воздуха. В зависимости от показаний происходит увлажнение, очистка, нагрев или охлаждение. Устройства, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, различные виды вентиляторов и воздуховодов. Проектирование зданий с данным видом вентиляции несет в себе большой объем работ еще перед установкой. На этом этапе должны присутствовать техническое, экономическое и санитарно-гигиеническое обоснование проекта. Важным является правильное определение того, какой вид вентиляции создает оптимальный микроклимат.

При механической вентиляции помещения дополнительно возможны увлажнение, очистка, нагрев или охлаждение воздуха

Если рассматривать плюсы и минусы искусственной системы, то можно выделить следующие:

• нет зависимости от времени года и климатических условий;
• производится любой, необходимый именно в определенной ситуации, вид очистки;
• более дорогой вариант по сравнению с естественной;
• большая энергоемкость.

Очень часто, чтобы взаимокомпенсировать достоинства и недостатки различных систем, применяются смешанные варианты.

Пример обустройства искусственной вентиляции в двухэтажном коттедже

Приточная и вытяжная вентиляция, их основные составляющие

По своему назначению вентиляционные системы делятся на две группы: приточные и вытяжные. Приточная система является одним из видов механической вентиляции. В основу принципа ее работы положена принудительная подача свежего воздуха в помещение. Отработанный воздух выходит наружу с помощью систем естественной вентиляции.

Статья по теме:

Все виды приточной вентиляции состоят из:

1. Приточных вентиляторов – обеспечивают приток воздуха.
2. Шумоглушителя – понижает уровень шума, создаваемый установкой.
3. Нагревателя – подаваемый воздух может быть нагрет. Особенно это актуально в зимнее время года. Если нагрев происходит от электросети, то такой тип называется электрическим. Если нагрев происходит от системы центрального отопления – это водяной тип.

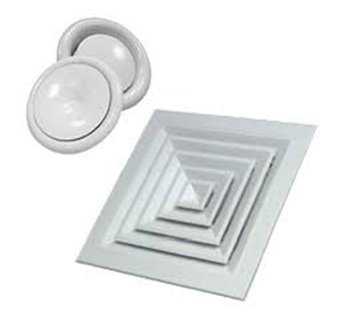

4. Воздухозаборной решетки – предназначенной для фильтрации механических загрязнений, которые могут попадать извне.
5. Фильтра – очищает подаваемый воздух от различных примесей. Различают фильтры грубой, тонкой и особо тонкой очистки.
6. Клапана – не пропускает воздух внутрь помещений в то время, когда система отключена.
7. Воздуховодов – каналов, по которым циркулируют воздушные массы.

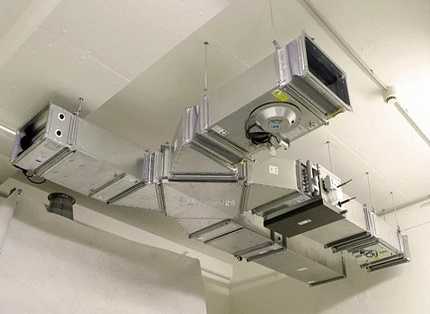

Вентиляционные каналы спрятаны в подвесном потолке из гипсокартона

Каждая приточная установка может иметь те или иные составляющие в зависимости от того, в чем нуждается потребитель. Здоровый микроклимат будет зависеть от четко подобранных компонентов системы.

Вытяжной системой вентиляции пользуются для улучшения работы естественной вентиляции и для удаления отработанного воздуха. Работа вытяжных вентиляторов является основой в таких установках.

Приточно-вытяжная система – наиболее рациональный вид искусственной вентиляции

Наиболее оптимальным видом вентиляции является приточно-вытяжная. Само название говорит о том, что в ней используются как приточные, так и вытяжные установки. Именно такой тип может обеспечить необходимый микроклимат в жилых домах и в производственных помещениях. Нужно помнить, что только их сбалансированная производительность даст положительный результат. Проектировщики учитывают всю возможную циркуляцию воздушных масс в смежных помещениях. Иначе процесс будет неконтролируемым.

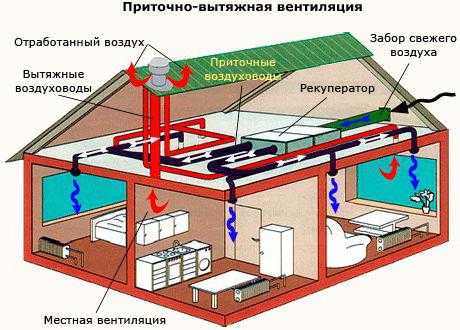

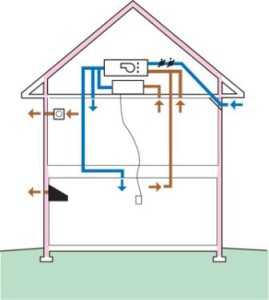

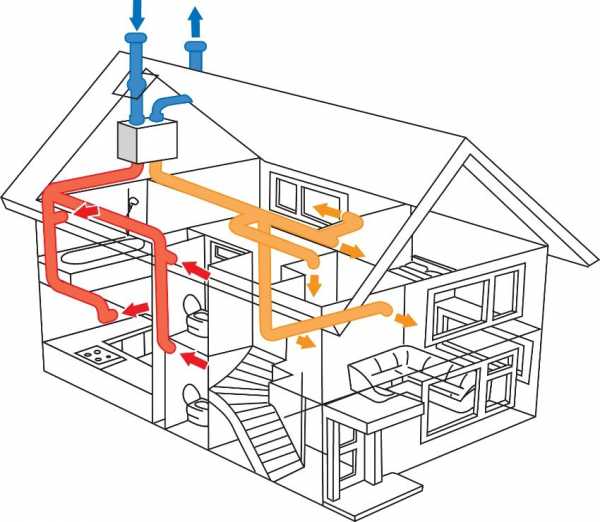

Схема приточно-вытяжной вентиляционной системы частного дома

К видам приточно–вытяжной вентиляции можно отнести вентиляцию перемешиванием и вентиляцию вытеснением. Перемешивание происходит непосредственно в помещении. Свежий воздух попадает внутрь с помощью специальных установок диффузоров, перемешивается с уже отработанным и вместе с ним удаляется через специальные клапаны. Процесс вытеснения происходит на основе простейшего закона физики. Установки воздухораспределения монтируются на уровне пола. Принудительно поступивший из них чистый воздух поднимается вверх и вытесняет отработанный, более теплый, через вентиляционные отверстия на потолке. Такая процедура создает необходимый воздухообмен.

Установка вентиляционных решеток приточного и вытяжного каналов

Виды воздуховодов для вентиляции

В системы вентилирования входят различные устройства, соединенные каналами воздуховодов. Они являются неотъемлемой частью естественной и механической вентиляции. Основной их функцией является транспортировка воздушных масс для создания комфортного микроклимата.

Эффективность их работы напрямую зависит от трех факторов:

• форма воздуховодов;
• используемый для их изготовления материал;
• размер сечения устройства.

Важно! При выборе воздуховодов основное внимание необходимо уделить вышеперечисленным основным характеристикам. Но не менее важными параметрами будут компактность, прочность, шумоизоляция и герметичность.

Пример обустройства пластикового воздуховода для кухонной вытяжки

Классификация воздуховодов по виду материала:

1. Металлические – используются для производственных помещений. Способны выдерживать большие нагрузки.
2. Пластиковые – используются для любых помещений. Основной плюс данного типа в том, что из таких конструкций можно собрать канал необходимой конфигурации. Данный материал имеет еще и высокий уровень шумо- и теплоизоляции.

Классификация по типу сечения:

1. Прямоугольные – легки в установке. Прямые линии не требуют дополнительных креплений.
2. Круглые – имеют большой диапазон размеров, занимают небольшие площади.

Использование в системе вентиляции гибкого гофрированного воздуховода

Существует еще разделение на жесткие и гибкие воздуховоды. Гибкие применяются там, где необходимо разветвление каналов. Для их монтажа требуются дополнительные крепления. Чаще всего только комбинирование различных видов воздуховодов приносит нужные результаты.

Виды вентиляторов для помещений с механической вентиляцией

Учитывая назначение помещений и их размеры, подбирают необходимую модель вентилятора. В жилых домах необходимость вытяжной вентиляции связана с плохой вытяжкой на кухне, отсутствием окон в ванной комнате и туалете. Это приводит к плохому воздухообмену в домах и распространению нежелательных запахов в жилые помещения. В этом случае улучшить микроклимат поможет вентилятор. Выбор вентиляторов основывается на нескольких критериях.

Схема работы вентиляционной установки со встроенным вентилятором

Для максимально хорошей работы вытяжной системы необходимо брать во внимание следующее:

• производительность;
• шумовые характеристики;
• степень защиты от влаги;
• степень защиты от высоких температур;
• удобная эксплуатация.

На данный момент для помещений с механической вытяжной системой вентилирования существует огромное количество вентиляторов. В большинстве случаев их выбор зависит от их предназначения. Бывают вентиляторы оконные, кухонные, для ванной комнаты и туалета, кафе и ресторанов, и много других.

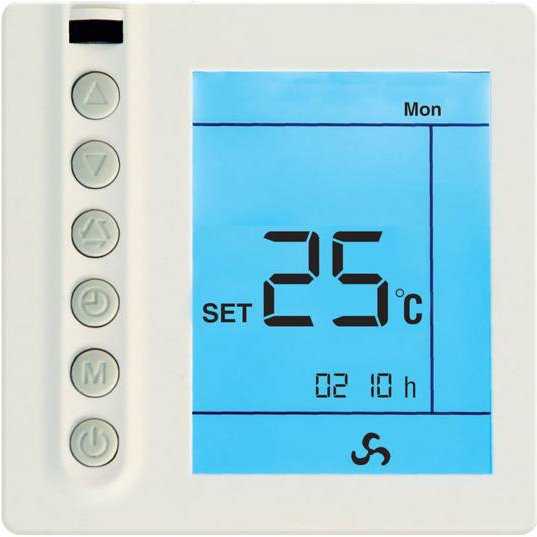

Вентилятор с электронной панелью управления

Местная и общеобменная вентиляция жилых и производственных помещений

По зоне обслуживания виды вентиляции делятся на два класса: местная и общеобменная. Если максимум концентрации вредных выделений приходится на четко определенные зоны помещения, то используется местная вентиляция. Она необходима для удаления загрязнений из зоны конкретного рабочего места, и не дает отработанному воздуху распространиться на остальную территорию. В бытовых условиях самым ярким примером такого вида механической вентиляции является кухонная вытяжка. Такой тип называется местной вытяжной вентиляцией. В производственных цехах эта проблема решается с помощью местных отсосов. Загрязнения удаляются по принципу естественного движения – горячие вредные пары удаляются вверх, а холодные вредные газы становятся тяжелыми и опускаются вниз. Местная приточная вентиляция применяется в виде воздушных душей, воздушных оазисов и воздушных завес.

Пример местной вентиляции механического типа — кухонная вытяжка

Если в очистке нуждается не четко определенная зона, то местная система будет малоэффективной. В этом случае используют общеобменную вентиляцию. Она обслуживает все помещение или же значительную его часть. Общеобменная вытяжная система удаляет тепло, газы, влагу, пыль, пары жидкостей и запахи из зданий. Самым элементарным типом такой системы является вентилятор с электродвигателем. Его устанавливают оконном или дверном проеме. Более усложненный вариант – это применение вентиляторов с вытяжным воздуховодом.

Общеобменная приточная система подает чистый воздух и распределяет его по всему объему помещения. Особенностью общеобменной приточной системы можно назвать ее способность компенсировать недостаток тепла. Для этого подаваемый воздух перед подачей нагревается.Чаще всего из помещения удаляется и подается равное количество воздуха. Бывают случаи, когда извлекается больше, а недостаток компенсируется перетеканием воздуха из соседних помещений.

Схема обустройства в офисном помещении общеобменной вентиляции

Канальная и бесканальная система вентиляции

Следующая характеристика, по которой классифицируют вентиляционные системы – это способ конструкции. Они могут быть канальные и бесканальные.

Канальная система состоит из множества воздуховодов, основная задача которых – транспортировать воздух. Важным плюсом таких систем являются их компактные размеры и возможность скрытой установки. Канальная вентиляция позволяет использовать оборудование без выделения отдельного пространства. Она может быть расположена в нишах, шахтах, под подвесным потолком. Основана такая система на базе оборудования с прямоугольным или круглым сечением. Наибольшей популярностью в наши дни пользуются установки с прямоугольным сечением.

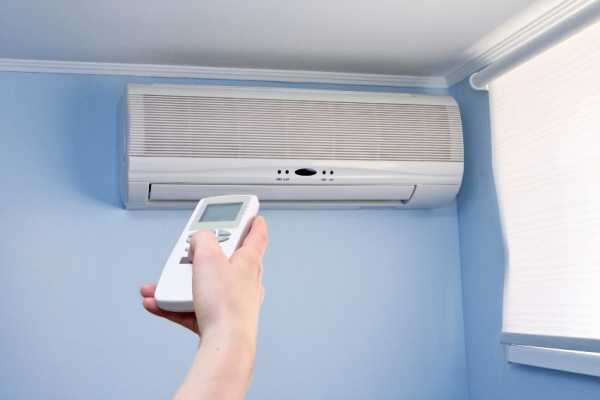

Кондиционер с функцией климат-контроля как часть общей вентиляционной системы жилища

Бесканальная система не имеет воздуховодов. Она основывается на применении вентиляторов, установленных, например, в проеме стены. Воздушные массы при такой системе движутся через зазоры, щели, форточки и таким образом поддерживается созданный микроклимат.

Конструкция систем вентиляции бывает еще наборной или моноблочной. Наборная система предусматривает индивидуальный подбор компонентов, из которых она состоит. Ими являются вентиляционный фильтр, глушитель, устройство автоматики, различные типы вентиляторов. Ее плюсом всегда будет то, что она способна вентилировать любое помещение. Это может быть и маленький офис, и просторный зал ресторана. Чаще всего такая установка размещается в отдельной вентиляционной камере.

Схема размещения вентиляционных каналов внутри помещений

Если же проектируется моноблочная система, то ее необходимым условием будет компактность. Это связано с тем, что разместить ее нужно в пределах одного изолированного корпуса. Моноблочная система имеет уже законченный вариант и смонтирована единым целым.

Важно! Основное достоинство моноблочной системы – ее шумоизоляция. Также следует отметить маленькие габариты и простоту монтажа.

Особенности проектирования вентиляции

Учитывая, какие виды вентиляции бывают и их основные параметры, можно добиться нужного результата. В строениях с плохой вентиляционной системой существует риск накопления пыли.

Монтаж вентиляционного канала в фальш-короб своими руками

Использование средств бытовой химии, работа бытовых приборов приводят к изменению химических и физических характеристик воздуха. Проектирование любого жилого помещения или производственных строений не обходится без заранее продуманной системы вентиляции.

Важно! Расчеты и требования к системам вентиляции предусмотрены соответствующими законами и нормами строительства.

Правильно спланированная система дает возможность добиться нужных показателей микроклимата. Различные виды вентиляции помещений – жилых, общественных, производственных — имеют свои нормы и требования. Это важный инженерно–технологический аспект. Только грамотное выполнение проектирования систем вентиляции будет гарантировать стабильно оптимальные условия в любом здании.

ОЦЕНИТЕМАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬВ СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Вытяжная вентиляция в частном доме: расчет, схема

Для отвода отработанного воздуха из помещений и наполнения пространства свежим кислородом очень часто используется промышленная вытяжная вентиляция. Характеристики, устройство, принцип работы и комплект поставки корректируются с учётом особенностей каждого конкретного объекта. На сегодняшний день вытяжные вентиляционные системы встречаются в ресторанах, жилищах, развлекательных комплексах, складских помещениях и даже кухнях.

Сегодняшняя статья всецело посвящена данным решениям. Вы узнаете, как работает принудительная вытяжная вентиляция, как рассчитать ее под конкретное помещение, грамотно выбирать и эффективно эксплуатировать. Для начала рекомендуем посмотреть короткое видео по принципу работы и строению системы.

Вентиляционные системы — принцип работы



Локальный и общеобменный комплексы

Ключевой параметр любой системы воздухообмена – ее производительность и зона действия. По указанному критерию специалисты выделяют системы вентиляции общего и локального типов.

Если говорить об общеобменном агрегате, то его действие распространяется на всё здание, каждую комнату в нём. Данный принцип работы положен в основу канальной вытяжной вентиляции многоквартирных домов. Благодаря ей из санузлов отводятся неприятные запахи, причём происходит этот процесс сквозь небольшую решётку.

В каких случаях целесообразно обустраивать общеобменную систему вытяжной вентиляции:

• локальное устройство не справляется с нагрузкой;
• невозможно нивелировать опасные консистенции с воздуха, ввиду того, что они постоянно поступают из механизмов, рабочих станков;
• выводить опасные вещества естественным способом проблематично.

Общая вытяжная вентиляционная установка позволяет снизить концентрацию нежелательных примесей в пространстве до допустимых значений. Что касается местной системы, то она предназначена для отвода опасных и вредных веществ точечной локализации. С ее помощью можно повысить уровень комфорта для офисных рабочих.

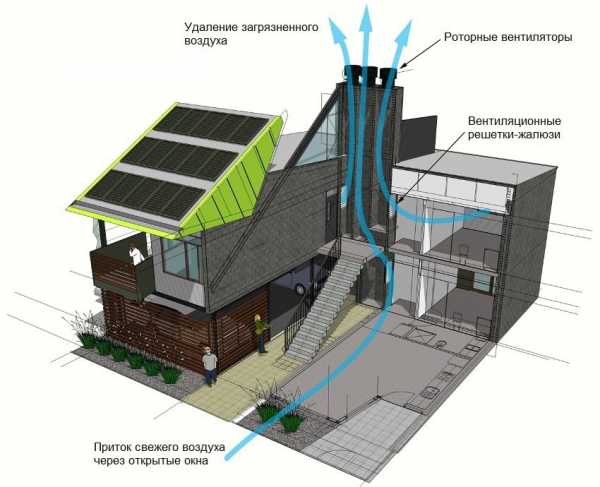

Принцип работы общей вентиляционной системы на примере небольшого объекта

Местная вытяжная вентиляция состоит из труб, где концентрируется основной пул пыли, дыма, горячего воздуха, испарений. Затем они отводятся, нивелируя опасность распространения по жилому помещению. Механическая вытяжка в вентиляционный канал на кухне – яркий пример эффективного аппарата. Его производительность небольшая, а объём удаляемого грязного воздуха незначительный. Вытяжная система вентиляции малоэффективна при рассредоточении загрязненного воздуха по всему жилью.

Естественный и принудительный воздухообмен

Принцип функционирования, как принудительной, так и естественной вытяжной вентиляции сводится к отводу «тяжелого» воздуха. Для этой цели применяются разнообразные элементы, варианты подключения устройства, методы. Вытяжная вентиляция в частном доме бывает принудительной и естественной.

Естественный воздухообмен в квартире

Отличительные черты обычного воздухообмена:

• перемещение воздушных масс осуществляется независимо от человека, по законам природы;
• кислород поступает через мелкие отверстия и щели.

Механическая вытяжная вентиляционная установка осуществляет перемещение воздушных масс за счёт встроенного оборудования. Фактически, это автоматизированная система, в которой изначально определены объёмы забора и отвода кислорода. Управление агрегатом делегировано человеку или осуществляется без вмешательства оператора.

О преимуществах и недостатках естественного воздухообмена

Естественная вентиляция подкупает в первую очередь своей дешевизной. Ей не требуется какое-либо подсоединение ввиду того, что все процессы осуществляются автоматически. Устройство функционирования не предполагает наличия какого-либо оборудования вообще. Не менее важное достоинство воздухообмена данного типа – элементы системы вентиляции занимают минимум свободного места.

Впрочем, есть здесь и очевидные «минусы» — схема реализации и принцип работы построены таким образом, что повлиять каким-либо способом на естественное проветривание невозможно. Вентиляция дома или любого другого объекта осуществляется за счёт разности давления на входе и выходе трубы. Неправильный расчёт вытяжной вентиляции в данном случае чреват отсутствием тяги. Объект получается «законсервированным».

Процесс естественного воздухообмена в доме

Обратите внимание! С наступлением холодов такая система может работать, как приточная, забирая воздух в жилое пространство снаружи. На сегодняшний день это самое доступное и конструктивно простое решение для вентиляции в частном доме.

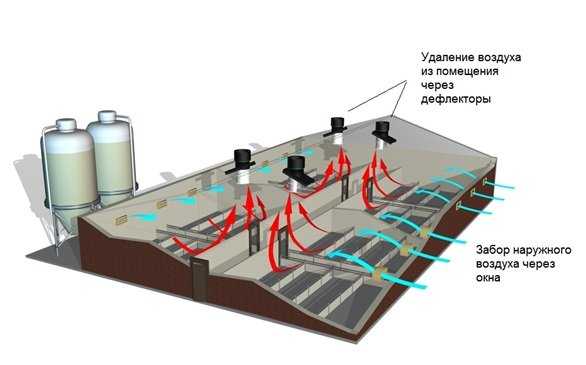

Процесс естественного воздухообмена на производстве

Для жилых объектов таких механизмов воздухообмена вполне достаточно. А вот естественная вытяжная вентиляция в реалиях производственных помещений уже не справляется, ввиду незначительной эффективности. Ее оборудование в режиме работы вообще может оказаться опасным для людей.

Методика и формулы расчёта вытяжной системы

Рассмотрим подробнее, как выполняется расчёт местной вытяжной вентиляции для производственных помещений. Необходимо отметить, что для поглощения потенциально вредных веществ используют зонтообразные отсосы. Эти элементы поставляются вместе с вытяжной вентиляцией, впрочем, их можно изготовить и собственноручно.

Навесной зонт

Оптимальный способ – рассчитать размеры зонта по формулам, представленным ниже. Предварительно необходимо установить следующие значения:

• a,x, b – предполагаемые размеры выбрасываемой площади;
• V3 – ориентировочная скорость забора воздуха внутрь зонта;
• Z – высота размещения конструкции над зоной загрязнения;
• Vв – скорость перемещения воздушных масс в зоне работы.

Монтаж вытяжной вентиляции осуществляют только после определения высоты установки заборной конструкции, поскольку от данного показателя зависит эффективность функционирования системы в целом. Как правильно это сделать? – Повесить зонт как можно ниже, что позволит вывести все опасные суспензии.

Размеры изделия определяют по формулам:

A=0,8*Z+a, B=0,8*Z+b или D=0,8*Z+d

Обратите внимание! Рассчитанной по указанным выше формулам конструкции необходимо обеспечить угол раскрытия до 90 градусов. Такая вытяжка с отводом в вентиляцию сможет полноценно функционировать без малейшей вероятности образования участков застоя.

Оборудование для локальной вытяжной вентиляции

Комплект укрытий для вытяжных систем может состоять из нескольких типов устройств:

• решения, перекрывающие зону выделения потенциально опасных веществ;
• конструкции, находящиеся вне источника загрязнения;
• передувки.

Локальный вид оборудования

С практической точки зрения самыми эффективными являются заборные решения, расположенные над источником. На большинстве производственных линий такой принцип вентиляции просто невозможно реализовать. Для таких случаев существует ряд дополнительных устройств:

• витринные, фасонные и бортовые отсосы;
• зонты;
• специализированные шкафы с интегрированными вытяжками;
• механизм, отводящие выделения с рабочей зоны.

Бортовые отсосы

Бортовые отсосы. Основная сфера их применения – объекты, где в вертикальной плоскости невозможно разместить вытяжную систему, поскольку она занята источником загрязнения (химические лаборатории, гальванические цеха). Конструкция представляет собой несколько воздуховодов, входные отверстия которых по размерам не более 10 см., зонально они находятся у краев поддона, ванны.

Зонты

Зонты. Самое доступное, распространенное и простое изделия. Монтируются они над источником опасных составов, испарений. В их основе может быть, как естественная, так и принудительная тяга (в зависимости от масштабов производственного цена, размеров объекта).

Вытяжные шкафы. Разнообразные решения эффективно отводящие опасные консистенции, при минимальном воздухообмене. С точки зрения реализации вытяжного элемента шкафы бывают:

• с боковым отводом;
• с комбинированным отсосом, у которого и собираются газы, тяжелые пары;
• с верхним вентилятором – для быстрого поглощения горячих воздушных масс.

Наличие достаточно мощного двигателя, работающего в связке с производительным вентилятором, позволяет формировать воздушные завихрения, что исключает вероятность распространения нежелательных газов или пыли по комнате, цеху, помещению. Именно такие варианты вытяжных систем устанавливают на сварочных постах.

Шкаф (работает на всасывания загрязненного воздуха)

Всасывающие панели. Основная сфера применения – зоны, где постоянно выделяется тепло, опасные газы, нежелательная пыль. Сама конструкция должна размещаться таким образом, чтобы она находилась на максимальной удаленности от человеческого лица. Панели могут поглощать опасные веществ с одной или двух сторон. От места работы они подвешиваются на максимальной удаленности в 3.5 м.

Обратите внимание! Интенсивность перемещения воздуха на входе конструкции варьируется в пределах от 0.6 до 1.5 м/с.

Специалисты рекомендуют выдерживать следующие значения скорости распространения воздушных масс:

• 2 – 3.5 м/с – в случае непыльных и ядовитых консистенций;
• 5 – 4.5 м/с – при взаимодействии с разогретой до высокой температуры пылью.

Последовательность и правила расчётов

Проектирование вытяжной вентиляции принято начинать на стадии планирования объекта строительства. Данное правило не зависит от того, это жилое помещение или производственный комплекс. При таком подходе подсоединить вытяжку к вентиляционному каналу не составит особого труда.

Производим расчет

Предварительно следует определиться с самой установкой, устранить потенциальные очаги распространения опасных составов.

Отсутствие таковых даёт возможность вести расчёт системы вентиляции по следующей формуле:

O=m * n

где: n – количество работников; m – нормированная величина объёма воздуха из расчёта на 1 сотрудника, O – объём, указанный в санитарных нормах.

Вытяжные системы проектируют таким образом, чтобы на 1 сотрудника приходилось не менее 30 м3 воздуха ежечасно (величина m). Можно ли реализовать метод, схема которого не предполагает притока свежего воздуха? – Такой вариант возможен, но при условии, что на 1 рабочего будет приходиться чистого кислорода от 55-60 м3/час.

Обратите внимание! Для комплексов и предприятий, где работа связана с присутствием опасных составов или веществ, в расчётные данные вводятся корректировки, учитывающие необходимость установки вытяжной вентиляции, подачи кислорода для сотрудников.

Объём воздуха, необходимый для соответствия ПДК, определяют по формуле:

О=Мв\(Ко-Кп)

• Ко – общий уровень концентрации опасного вещества в помещении;
• Кп – концентрация вредной суспензии в приточной системе;
• Мв – приблизительный вес потенциально опасного состава.

Для определения объёма приточного кислорода, предварительно устанавливается уровень избыточного тепла:

Зная все значения, определиться с конкретным изделиям на основе его параметров не составит особого труда.

Воздухообмен в помещении

Подключение вытяжки к вентиляции проводится по факту наличия всех вводных данных. Без них не стоит приступать к работам вообще, поскольку монтаж – дело ответственное и от его качества будет зависеть качество кислорода в помещении. Вытяжная вентиляция в квартире базируется на специализированном оборудовании, посредством которого и осуществляется принудительный воздухообмен. Рекомендуем к просмотру видео по реализации системы воздухообмена в квартире и частном доме.

Приточно вытяжная вентиляция с рекуперацией в квартире. ПВУ Daikin VAM150. Выбор, монтаж и проблемы

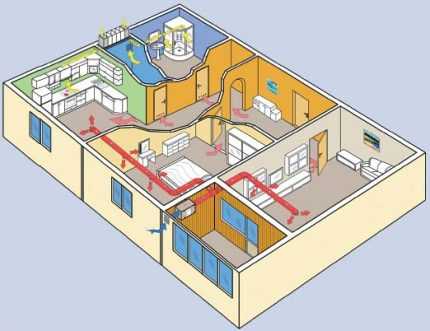

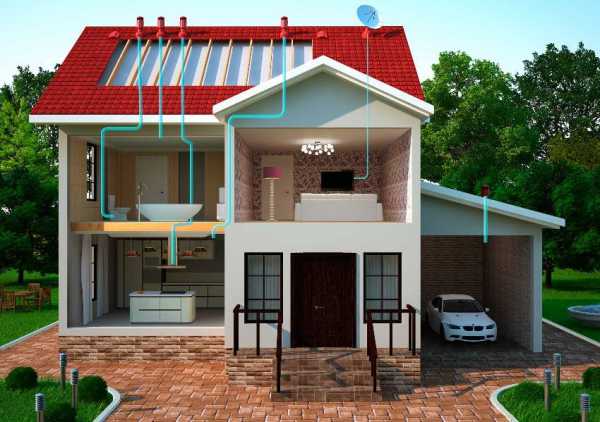

Приточно-вытяжная вентиляция в частном доме

Обратите внимание! Вытяжная труба, подключенная к вентилятору в уборной – самый простой и распространенный вариант организации притока кислорода в небольшое пространство. В большинстве случаев они с вентиляционной вытяжкой и фиксируются у подвесного потолка.

Указанная выше простейшая система активируется при подаче электричества. Включение происходит с задержкой в 30-50 секунд. В случае кухни, это вентиляция для вытяжки средней мощности, размещенная над варочной поверхностью. Для ее работы требуется соединение с основным выводным каналом, посредством которого и будут устраняться неприятные запахи, копоть, продукты горения.

Обратите внимание! Как подключить вытяжку к вентиляции? – Достаточно соединить между собой воздуховод агрегата и основной канал вентиляционной системы. В нашей стране есть дома, где не разрешают подобное совмещение двух систем, поэтому данный момент необходимо уточнить в соответствующей службе.

Качественная вытяжная вентиляция своими руками возможна лишь при наличии практических навыков монтажа, теоретического базиса. Если есть хотя бы толика сомнений в том, что делаете, лучше изначально отказаться от работы и делегировать ее профессионалам. Только они смогут подобрать оптимальное устройство, установить,  а так же подобрать вытяжные трубы для вентиляции необходимого диаметра, размера. Но если вы все же хотите сделать ее самостоятельно, то обязательно посмотрите три небольших части видео инструкции ниже.

7.67 ПРИТОЧНО ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ, ПРОЦЕСС МОНТАЖА ч 1

7.68 ПРИТОЧНО ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ, ПРОЦЕСС МОНТАЖА ч 2

7.69 ПРИТОЧНО ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ, ПРОЦЕСС МОНТАЖА ч 3

Подводят итоги

От чистоты воздуха в жилом помещении, ровно, как и в производственном цеху, зависит самочувствие людей, производительность их труда. Не стоит пренебрегать советами и рекомендациями профессионалов. В аспекте человеческого здоровья экономия просто неуместна.

oventilyacii.ru

Приточно-вытяжная система вентиляции

Функцией приточно-вытяжной системы вентиляции зданий является обеспечение непрерывного воздухообмена: подача свежего воздуха, очищенного от пыли, пуха и грязи, и удаление отработанного с неприятными запахами, вредными веществами. Данный вид системы является наиболее полноценным по сравнении с отдельно приточной и вытяжной.

Принцип работы приточно-вытяжной вентиляции

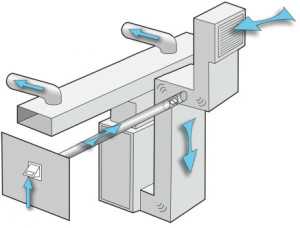

Работа системы заключается в следующем. Приточный (свежий воздух с улицы) подается в систему воздуховодов, пройдя предварительную подготовку – фильтрацию, нагрев или охлаждение. После чего он распределяется в необходимом по расчетам количестве по помещениям.

В то же время из каждого помещения, куда подается свежий воздух, удаляется «отработанный» воздух в таком же количестве для обеспечения баланса давления. Таким образом, происходит «воздухообмен» - постоянная смена воздуха в помещениях.

Итак, рассматривая устройство приточно-вытяжной системы вентиляции здания, следует знать, что включает в себя подобная система:

1. Воздуховоды - необходимы для проведения и подачи воздушного потока. Форма воздуховодов, материал, а так же их параметры определяются исходя из расчетов.
2. Вентиляторы - создают необходимое давление для подачи/удаления воздуха.Используют осевые и центробежные. Преимущества осевого: малый вес, легкость монтажа; преимущество центробежного (радиального): высокая производительность и высокий напор.
3. Воздухораспределители (диффузоры, решетки) - служат для подачи воздуха в помещения.Могут выполнять декоративную функцию – при желании можно заказать решетку любого цвета, размера или даже формы.
4. Регулировочные клапаны, шиберы, заслонки – выполняют роль регулирования расходов воздуха и балансировки системы.
5. Фильтры – предназначены для защиты системы и помещения как от относительно крупного мусора (пыль, насекомые, пух), так и от мелких загрязнений.
6. Калориферы (нагреватели - водяные, электрические) - служат для подогрева подаваемого в помещение воздуха в зимний период года до комнатной температуры.
7. Рекуператор - служит для подогрева подаваемого в воздух помещения за счет отводимого воздуха. Состоит из узких каналов, расположенных через один (горячий, холодный, горячий, холодный и т.д.), по которым перемещаются потоки воздуха. При этом происходит нагрев холодного воздуха теплым. Системы приточно-вытяжной вентиляции с рекуперацией тепла позволяют экономить до 70% тепла, тем самым снижая в разы потребление электроэнергии на нагрев.
8. Шумоглушитель - служит для снижения уровня шума, при высоких скоростях воздуха в канале.
9. Решетка наружная воздухозаборная, защищает вентиляцию от попадания внутрь посторонних предметов.

Шкаф автоматики - выполняет функцию управления системой и взаимодействие компонентов системы. Он отвечает за следующие функции:

• включение/отключение системы
• работу электронагревателя или водяного калорифера
• управление заслонками с приводами
• изменение режимов работы (скорости, температура и т.д.)
• безопасность и аварийные режимы системы

Шкаф автоматики приточно-вытяжной системы вентиляцииСамым важным и наиболее сложным оборудование приточно-вытяжной системы вентиляции является приточно-вытяжная установка. Она может быть сборной или моноблочной.

Сборные установки – делают под конкретные задачи каждого клиента,  производство компонует установку из нескольких отдельных блоков с элементами – блок с рекуператором, блок охлаждения, блок фильтрации и т.д. Такие установки, как правило, делают большой производительности (от 3000 м3/ч) и используются там, где нужно скомпоновать оборудование под конкретные требования объекта. Обычно это крупные объекты.

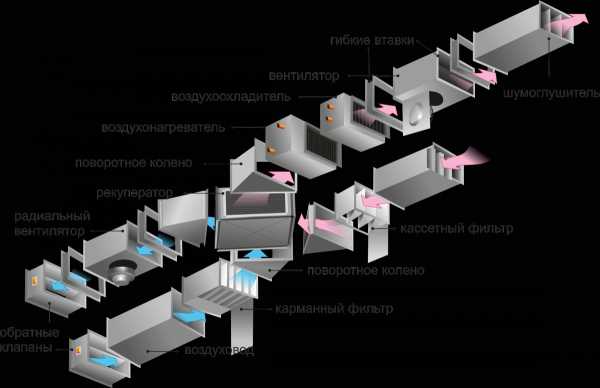

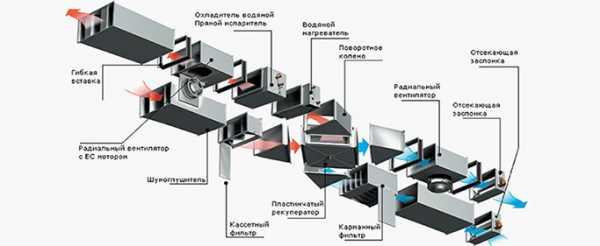

Схема сборной приточно-вытяжной установки

Моноблочные установки – бывают обычно небольшой производительности (от 200 до 3000 м3/ч) и продаются готовым изделием, к которому необходимо просто подвести систему воздуховодов и электропитание. Их используют на небольших объектах, где важна компактность и невысокая стоимость системы.Моноблочная приточно-вытяжная установка Dantex

Стандартные задачи системы вентиляции

Проект вентиляции преимущественно зависит от площади помещения, количества людей, рода их деятельности, уровня физической активности, оборудования (если это производственный цех или что-то подобное). Если говорить о бытовых задачах, то вентиляция должна:

– создавать нормальный климат в рабочей зоне, не создавая при этом излишнего шума

– устранять из помещения вредные газообразные вещества, примеси, неприятные запахи

– подавать в помещение свежий или очищенный воздух

– быть удобной в эксплуатации и монтаже

– не создавать во время работы шума, вибраций, сквозняков и т.д.

Необходимый объем свежего воздуха:

– для офисных помещений – 60 м3/ч на человека;

– для жилых комнат 20 м3/ч на человека;

– температура воздушных потоков от 20±2 °С.

Объем удаляемого воздуха:

– для санузла или ванной комнаты 50 м3/ч;

– для кухонь 10 м3/ч на квадратный метр;

– для рабочих помещений рассчитывается исходя из количества работников.

Дополнительные требования можно посмотреть в СНиП 2.04.05-91* «Отопление, вентиляция и кондиционирование (с Изменениями N 1, 2, 3)».

Допустим, речь идет об офисном помещении, где постоянно находится определенное количество работников, занимающихся умственным трудом. Использовать только приточную, либо только вытяжную вентиляцию неразумно, т.к. для обеспечения воздухообмена персонал начнет открывать окна, может появиться неприятный сквозняк, в помещение будет проникать посторонний шум, работоспособность снизится. Разумнее использовать приточно-вытяжную систему, которая создаст необходимый микроклимат.

Свежий воздух всасывается через воздухозаборные решетки и,  очищенный и подогретый, подается в помещение, загрязненный, тем временем, отводится через вытяжку наружу. Использование шумоглушителей остается на усмотрение проектировщиков. Воздуховод может быть подобран таким образом, что воздушная масса будет двигаться, не производя особого шума, а за разговорами коллег, работой офисной техники шум и вовсе не будет слышен.

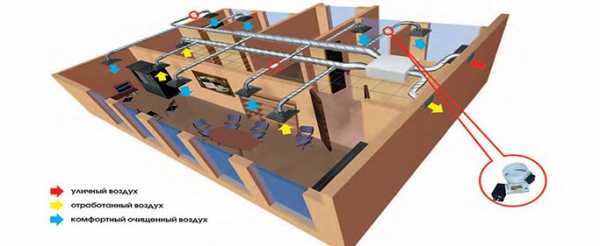

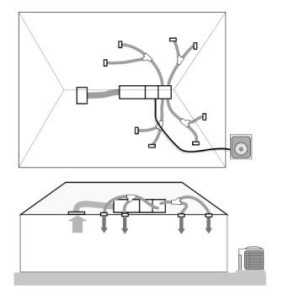

Схема движения воздуха в приточно-вытяжной системе вентиляции в офисе

Пример: выбор вентиляционной установки для системы вентиляции квартиры

В примере рассмотрим вентиляцию квартиры общей площадью 180-200м2. Квартира представляет собой следующие комнаты: кухня, гостиная комната, три жилых комнаты, сан.узел  и ванная комната. Высота потолков в каждой комнате одинакова и равна 3.25 м. Опираясь на СНиП 31-01-2003 Рассчитаем необходимый воздухообмен в каждом помещении квартиры.

Данный воздухообмен можно обеспечивать двумя различными способами:

Вариант I: Использовать ПВУ для воздухообмена в комнатах, в санузле и ванной установить отдельные вытяжные вентиляторы;

Вариант II: Применение в системе вентиляции отдельностоящих приточного и вытяжного вентилятора, которые между собой никак не связаны, (приточный воздух нагревается электрическим калорифером), в санузле и ванной комнате также установить отдельные вытяжные вентиляторы. Система воздуховодов в первом и втором случаях существенных отличий иметь не будет.

*ВАЖНО! Существенная разница имеется в случае применения приточно-вытяжной установки в сравнение с применением вентиляторов и электрического нагревателя, поскольку приточно-вытяжная установка обеспечивает нагрев свежего приточного воздуха на 70% за счет теплоутилизацонных теплообменников, остальное количества энергии на нагрев воздуха подводится в электрическом нагревателе.

Расчет затрат электроэнергии в зимний период года (когда необходим подгорев воздуха) на вентиляцию с расходом 300 м3/ч.

НазваниеЕд. измеренияВариант I                              Вариант II

Воздухообмен	м3/час	300	300
Магистральный воздуховод	мм	160	160
Температура внутри помещения	°С	20	20
Способ нагрева воздуха		Эл-во и  рекуперация	Эл-во
Требуемое количество энергии	кВт	4,96	4,96
Затрачиваемое кол-во из эл. сети	кВт	1,73	4,96
Время работы в течении дня	час	8	8
Затраты на эл. энергию	кВт/час	13,88	39,55
Стоимость кВт*ч эл. энергии	руб/кВт	5,03	5,03
Затраты на эл. энегрию за месяц	руб	2094,22	5983,49



*Формулы , используемые для расчетов

Q = G * Cp * ( tвн - tнар )

Вывод: Из приведенных выше таблиц видно, что использование приточно-вытяжных установок экономически целесообразно, в сравнении с использованием отдельно стоящих вентиляторов и электрического нагревателя. В сторону использования приточно-вытяжной установки склоняет то, что в большинстве случаев ПВУ - это компактная и малогабаритная установка, которую можно установить в условиях ограниченного свободного пространства.

Варианты устройства вентиляции

В коттеджах и частных домах есть несколько основных вариантов устройства вентиляции.

Естественная - из санузла, кухни и обязательно котельной (этому помещению необходимо постоянное поступление свежего воздуха для поддержания процесса горения и удаление воздуха с угарным газом).

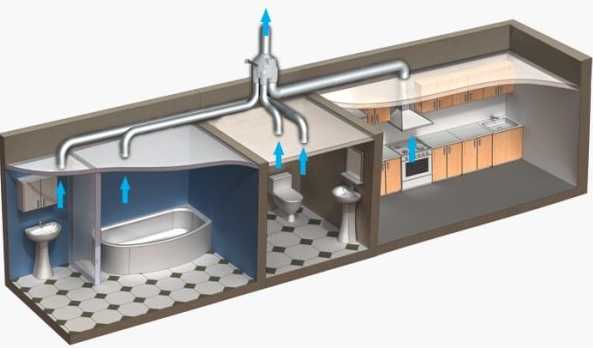

Принудительная вытяжная вентиляция - из санузла, кухни и естественную из котельной. В таком случае в каждый санузел или ванную устанавливается вентилятор, который включается вместе со светом, либо отдельной клавишей, либо через реле задержки времени, чтобы выключаться спустя некоторое время после отключения света.

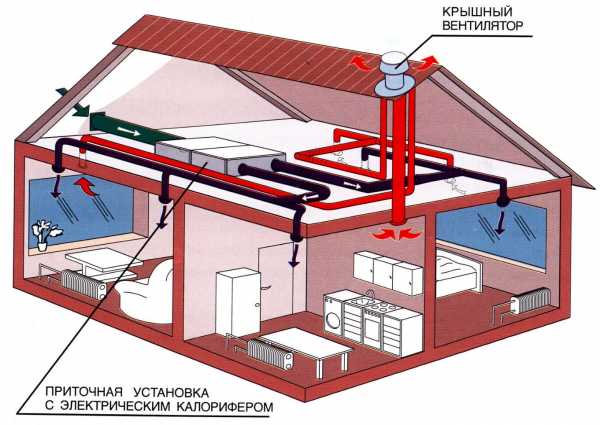

Принудительная приточно-вытяжная система - если требуется полноценная система вентиляции для жилых помещений, чтобы в доме постоянно было комфортное состояние внутреннего климата, то нужно использовать принудительную приточно-вытяжную систему. Здесь уместней использовать систему с рекуперацией тепла, т.е. подогревом поступающего воздуха за счет отводимого. Это позволит сэкономить электроэнергию, поскольку на целый дом объем приточного воздуха предполагается достаточно большой и мощность для нагревателя будет равна чуть ли не всей выделенной мощности на дом.

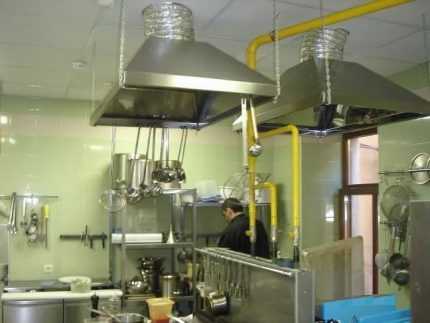

А вот с вентиляцией ресторанов и кафе все несколько сложнее.  Даже небольшое кафе или ресторан является достаточно сложным объектом в плане вентиляции с точки зрения норм и находящимся под особым вниманием проверяющих органов (СЭС, Роспотребнадзор и т.д.). В зависимости от функций, любое заведение необходимо поделить на несколько зон: кухня, санузлы, зал с посетителями, подсобки. Кухню необходимо снабдить автономной вытяжной системой над плитами в дополнение к общей приточно – вытяжной системе.

Приточно-вытяжная система зала с посетителями обеспечивает непрерывный воздухообмен, причем важно не забыть, что количество подаваемого воздуха должно превышать количество удаляемого, это создаст так называемый «воздушный подпор», который не позволит проникать в зал запахам из кухни.

В зоне для курения (в связи с антитабачным законом, это актуально теперь только для заведений, где можно курить кальяны) все наоборот – должно быть небольшое разряжение, чтобы табачный дым активнее выветривался.

В подсобках и кладовых своя система, желательно автоматизированная (например, если хранятся продукты, удобно настроить необходимые параметры – температуру и влажность).

Приточно-вытяжная вентиляция в кафе и ресторане

Управление приточно-вытяжной системой вентиляции

Если в системе используется приточно-вытяжная установка одного производителя, то у нее обычно имеется свой собственный пульт, который может управлять следующими параметрами:

• включением и отключением системы
• производительностью системы (обычно 3-5 режимов по скорости)
• температурой приточного воздуха
• режим работы по таймеру (Некотороые установки приспособлены к привязке режима работы ко времени. Например, понедельник - пятница она работают, а в субботу - воскресенье - отключаются.

ВАЖНО! Если система без блока охлаждения, то температуру можно только нагревать выше уличной до необходимой (для холодного периода года). Летом соответственно понизить температуру притока могут только установки с функцией охлаждения. Они значительно дороже, чем без охлаждения, поэтому чаще проблему с охлаждением решают с помощью системы кондиционирования.

Это стандартный функционал полупромышленных вентиляционных установок. На более сложных моделях установок (сборных) есть возможность спрограммировать практически любую функцию, необходимую заказчику. Например, включение-отключение по датчику углекислого газа, по влажности и т.д.

Пульт управления ПВУ

Как часто необходимо проводить техническое обслуживание приточно-вытяжной вентиляции?

Для обычных объектов – офисы, квартиры, загородные дома необходимо проводить обслуживание не реже, чем 1 раз в год.

Для объектов типа цехов, ресторанов, покрасочных камер и др., где технологические процессы сопровождаются выделением пыли, краски, стружки, жира от приготовления еды обычно график обслуживания составляется частным образом – это может быть от 4 до 12 раз в год.

В основном, процесс обслуживания заключается в следующем:

• замена неисправных компонентов
• очистка от пыли и промывка фильтров
• очистка от пыли и промывка теплообменника
• проверка электрических соединений, протяжка автоматов в шкафу управления
• чистка воздухораспределительных решеток от грязи и пыли
• проверка крыльчатки и двигателей вентиляторов (балансировка, регулировка при необходимости)
• замер общих расходов и балансировка всей системы

Что важно знать об обслуживании приточно-вытяжной системы

1. Необходимость обслуживания. Если в системе происходит какой-то сбой или выходит из строя какой-то компонент, лучше это заметить во время обслуживания, пока не произошло какой-то аварии и не вышло из строя что-нибудь еще. Как например, при прекращении подачи горячей воды в водяной калорифер, и клапан не перекроет подачу холодного воздуха – калорифер замерзнет и в последствии лопнет, что после подачи воды приведет к затоплению.

2. Стоимость обслуживания. Варьируется в зависимости от размеров вентиляционной системы, количества оборудования и сложности проводимых работ.

3. Доступ к системе. Устанавливая оборудование, следует подумать, что рано или поздно придется проводить техническое обслуживание, поэтому надо обеспечить легкий доступ ко всем частям, которые могут потребовать замены.

На некоторых объектах, особенно связанных с общепитом, необходимо проводить дезинфекцию системы вентиляции – скапливающаяся пыль и грязь в воздуховодах способна провоцировать тяжелые заболевания. Сначала нужно оценить «степень поражения». Потом выбрать метод очистки: механическая очистка, либо использование химических реагентов. В первом случае в ход идут щелочные машины, промышленные пылесосы, продувка; во втором – химические растворы, разрешенные для использования в жилых зданиях и промышленных помещениях. Далее проводится дезинфекция, дизраствор распыляется из эластичной трубки со специальной насадкой. Мера эта необязательна, иногда чистки вполне достаточно, но если обнаружены болезнетворные бактерии на оборудовании – вариантов нет. Провести самостоятельно дезинфекцию нельзя, этим могут заниматься только специальные организации, имеющие на это лицензию государственного образца. Дезинфекции и очистки требуют не только воздуховоды, но и решетки воздухозаборные, лопасти вентилятора, клапаны.

Дезинфекция приточно-вытяжной системы вентиляцииПроведенное вовремя техническое обслуживание – залог правильной работы системы вентиляции и вашей безопасности.

В заключение необходимо отметить, что только качественно спроектированная и смонтированная система приточно-вытяжной вентиляции работает долговечно и не беспокоит своего хозяина, поэтому, разумеется, мы рекомендуем, чтобы и проектирование, и монтаж, и обслуживание делали специализированные организации.

Получить бесплатную консультацию инженера по приточно-вытяжной вентиляции

Получить!

www.ads-vent.ru

виды и из особенности, функционирование и устройство, инструкция по установке

Чистый свежий воздух является одним из необходимых условий для нормальной жизнедеятельности человека. Очень часто открытая форточка в квартире кроме воздуха приносит с собой очень много пыли и выхлопных газов с улицы. Для решения данной проблемы разрабатываются различные вентиляционные системы, среди которых самой популярной на сегодняшний день считается приточно-вытяжная система вентиляции.

Она не только обеспечивает чистым природным воздухом все помещения в квартире или доме, но также еще вдобавок имеет несколько степеней фильтрации, в результате чего вся пыль и неприятные запахи с улицы не попадают в помещение. Кроме того, такая вентиляция обеспечивает превосходную циркуляцию воздуха, за счет чего запахи с кухни или туалетов не распространяются по всей квартире, а моментально поглощаются вентиляционной системой.

Приточно-вытяжная вентиляция дома

Виды приточно-вытяжной системы

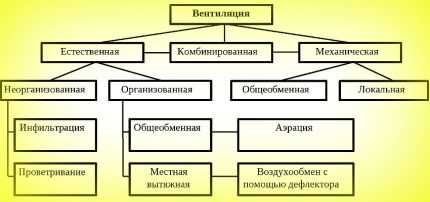

Поскольку вентиляция проектируется не под конкретное помещение, то разработчики выпускают их под разные производственные нужды, тем самым приточно-вытяжная вентиляция разделяется на следующие классы:

• по принципу перемещения воздуха в квартире, здесь они могут быть как с искусственным побуждением, так и с естественным;
• по непосредственному их назначению разделяют системы вентиляции на вытяжные и приточные;
• что касается зоны обслуживания, то их разделяют на местное использование и системы общей вентиляции;
• по принципу исполнения разделяют бесканальные и канальные.

Что касается систем вентиляции с принудительной системой, то они оснащаются различными вентиляторами, автоматикой и другой электроникой, которая позволяет в принудительном режиме обеспечивать воздухообмен в помещении. Как правило, такие системы из-за своей большой мощности могут быть установлены для обслуживания всей системы вентиляции. При этом единственным ее недостатком можно назвать то, что из очень мощных вентиляторов и различной электроники они потребляют большое количество энергии, тем не менее, их можно спокойно использовать как на вытяжку, так и на приток воздуха в помещение.

Вентиляционная система с естественным побуждением

Вентиляционная система с естественным побуждением – это такая вентиляция, в которой движение воздуха происходит из-за естественных физических явлений, среди которых можно назвать:

1. перепад между наружной и внутренней температурой, что приводит к движению воздуха, так как теплый подымается наверх, а холодный поступает на его место;
2. перепад воздушного давления в вентиляционной шахте между нижним этажом и верхом;
3. при использовании ветреного давления, который обеспечивает естественное движение воздуха.

Как правило, естественные системы вентиляции очень слабые, по этой причине используются для обеспечения местной вентиляции. При этом их можно использовать только как вытяжные. Однако при этом нет необходимости производить затраты на электроэнергию.

Принцип работы приточно-вытяжной системы

На первый взгляд может показаться, что приточно-вытяжная система вентиляции очень сложная, однако на самом деле она простая. В ней по всему дому прокладываются специальные каналы, по которым поступает воздушный поток в помещение, а также прокладываются вытяжные каналы. На улице устанавливается специальный вентилятор, который обеспечивает поступление воздуха.

Работа приточно-вытяжной системы

В самом помещении устанавливается специальный конвектор, который не только очищает уличный воздух, но также в зависимости от времени года и внутренней и наружной температуры, также может его либо нагревать, либо остужать, до такого уровня, который указывается при настройке.

Данная система имеет очень интересный принцип работы. В ней воздух принудительно нагнетается в комнату при помощи мощного вентилятора. В результате чего, создается перепад давления и «старый» воздух, пытаясь саморегулировать этот дисбаланс, выходит на улицу через специальные вытяжные каналы.

Говоря о данной системе, следует четко понимать, о каком доме идет речь, так как ее монтаж в частном доме существенно отличается от многоквартирного дома. Так, например, в частном доме хозяин может индивидуально проложить все необходимые вентиляционные каналы, в то время как в многоэтажном доме она чаще всего единственная обеспечивающая вентиляцию всего дома. Таким образом, можно сказать, что она общественного назначения. Тем не менее, никто не запрещает установить у себя в квартире индивидуальную приточно-вытяжную систему.

В этой системе очень интересно устроен способ фильтрации уличного воздуха. При этом основной фильтр производит фильтрацию при помощи ультрафиолетовой лампы, кроме этого дополнительно можно установить сантониновый или поролоновый фильтр.

Установка приточно-вытяжной системы своими руками

Схема установки приточно-вытяжной вентиляции

На первый взгляд может показаться, что установить такую систему очень сложно, тем не менее, установка не потребует особых каких-то специфических знаний и умений. При этом очень важно грамотно рассчитать все необходимые параметры, чтобы система полностью отвечала габаритам вашей квартиры или дома. Предположим, что в вашем доме объем составляет 700 кубометров, тогда в этом случае, чтобы была максимально нормальная циркуляция воздуха, подача должна находиться в районе 300-400 кубометров в час. Если больше, то это будет существенный переизбыток электроэнергии, если же меньше, тогда система не сможет обеспечить полноценную работу системы.

При установке системы необходимо по схеме проложить специальные вентиляционные рукава, а также все необходимые части. При этом следует помнить, что если вы решите использовать те части, которые не входят в базовую комплектацию, то в этом случае поток воздуха будет значительно меньше. Чтобы произвести правильный расчет, необходимо учитывать диаметр вентиляционных труб, а также производительность вентиляторов, расположенных на наружной части дома.

Многие специалисты рекомендуют вначале прокладывать центральный воздуховод, а уже от него делать разводку во все остальные комнаты. Кроме того, центральный воздуховод также можно проложить через своеобразную «камеру», роль которой в этом случае может играть старый холодильник, который и будет играть роль фильтра с ультрафиолетовой лампой. Чтобы по минимуму засорять систему, рекомендуется устанавливать обычные фильтры непосредственно сразу за вентилятором.

Если вы устанавливаете такую систему в квартире, где имеется общая вентиляция, то в этом случае ее просто необходимо плотно забить поролоном или другим материалом, который предотвратит ее работу.

В зависимости от того, какую вы выбрали систему, ее настройка может происходить как в автоматическом режиме, так и в ручном. Так, например, при ручной настройке на зиму можно включать подогрев воздуха, а на лето его отключать. Таким образом, вы получите экономию электроэнергии.

Непосредственно, перед тем как приступить к установке вентиляционной системы, необходимо на бумаге тщательно просчитать, сколько необходимо воздухопроводов, где будут размещаться все необходимые узлы, а также распланировать, где будет находиться воздухозаборник, подающий воздух с улицы, а где будет расположена выводная система.

Устройство приточно-вытяжной системы

Согласно названию, приточно-вытяжная система в своем составе имеет две независимых части, которые обеспечивают нормальное функционирование всей системы. Так приточная часть системы обеспечивает принудительное поступление воздуха в комнату его нагрев, очистку при необходимости также может его и охлаждать. Назначение второй части также становится понятным из его названия, а именно обеспечивает отток воздуха из помещения. Очень часто в этом случае используют просто воздуховод, тем не менее, иногда могут устанавливаться специальные вытяжные системы.Если вопрос подачи воздуха мы уже обсуждали, тем не менее, многих людей мучает вопрос относительно того, если ставить вытяжку, как правильно ее рассчитать, чтобы не сбить нормальной работы всей системы? Для этого необходимо посчитать полный объем помещения и полученный результат умножить на 12. То значение, которое у вас получится, и будет составлять мощность прибора.

Так как зимой необходимо нагревать поступающий воздух, для этого очень часто используется комплексное решение, в котором применяется своеобразный теплообменник. Он называется рекуператор. Данный агрегат работает по принципу, где выходящий воздух из комнаты нагревает поступающий воздух, при этом смешивание двух потоков не происходит.

oventilyatsii.ru

---

•
  Пенобетонные блоки плюсы и минусы отзывы экспертов
•
  Установка окна
•
  Как врезать мойку в столешницу
•
  Сауна своими руками
•
  Утепление входной двери
•
  Водоподготовка для загородного дома
•
  Жалюзи на окна установка
•
  Штапики для окон
•
  Вес грунта в 1 м3 таблица
•
  Межкомнатные двери на роликах
•
  Гладиолусы как выкапывать
