Лестница с поворотом через забежные ступени. Забежная лестница с поворотом на 90 градусов чертеж

Забежная лестница с поворотом на 90 градусов

Расчет лестниц с поворотными ступенями на 90°

Методика расчета деревянной лестницы

Укажите необходимые размеры Забежная лестница с поворотом на 90 градусов

X — ширина проема лестницыY — высота проемаE — ширина лестницыF — выступ ступенейZ — толщина ступенейC — количество всех ступенейC1 — количество ступеней на нижнем маршеC2 — количество поворотных ступеней

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности. При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Расчет лестницы на 90° с поворотными ступенями

Онлайн калькулятор расчета деревянной лестницы на90°с забежными ступенями

Как рассчитать лестницу на второй этаж

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

s – величина среднего шагаa – ширина проступиh – высота подъема ступени (подступенка)Благодаря этим трем формулам определяется удобство и безопасность лестницы.Необходимо учесть, что ширина проступи – величина a должна быть в пределах 25 – 30 см. А высота ступени – величина h лежать в пределах 15 – 20 см.Р.S. при других заданных параметрах лестница будет не удобной, в других случая и опасной.Программа расчета ступеней лестницы с забежными ступенями выдаст точный расчет количества удобных ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько ваша забежная лестница «удобная», «неудобная» и в итоге безопасная. В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально безопасного передвижения по ней. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Учитывайте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Безопасность поворотной лестницы с забежными ступенями

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

Чертеж забежной лестницы

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

Источники: http://www.zhitov.ru/lestnica3/, http://rubankom.com/calc/raschet-osnovnyh-razmerov-lestnicy-s-povorotnymi-stupenyami-90-gr, http://zamer-doma.ru/raschet-zabezhnoj-lestnicy/

lestnica-mpl.ru

инструкция по расчету и монтажу своими руками (фото и видео)

Зачастую в частных домах возникает необходимость в возведении поворотной Г-образной лестницы, угол поворота должен быть выполнен под 90 градусов. В таких типах конструкций предусмотрены промежуточные площадки, однако, чаще всего их заменяют забежными ступенями,чтобы сэкономить пространство.

Забежная лестница является сложной конструкцией, поэтому она требует выполнения точных расчетов основных характеристик. Для этого применяется несколько базовых методик. Далее мы рассмотрим, как выполнить расчет лестниц с поворотными ступенями на 90 градусов и изготовить такую конструкцию самостоятельно.

Поворотная забежная лестница

Основные параметры

Расчет основных параметров можно выполнить используя:

Математические формулы. Этот способ для человека, незнакомого с сопроматом, будет затруднителен.
Графические методы.Данный способ является наиболее простым вариантом, поэтому его мы рассмотрим подробней.И так, чтобы сделать расчет поворотной лестницы на 90 градусов, необходимо определиться с целым рядом параметров. Среди них мы выделим основные:

Средняя линия марша. На прямых отрезках эта линия проходит посредине марша. На отрезках криволинейной формы она проводится по линии параллельной внутреннему краю конструкции, на расстоянии равном половине ширины ступени.
Радиус закругления средней линии забежной ступеньки лестницы. Этот параметр зависит от радиуса окружности, которая находится между двумя маршами лестницы.
Угол поворота образуется на проекции между внешними гранями крайних ступеней в горизонтальной плоскости пролета лестницы.

Ширина ступенек считается по средней линии и является постоянной на всей протяженности лестничного марша.Рассчитать лестницу с поворотом 90 градусов можно при помощи методики пропорций или по-другому –пропорциональной разбивки.

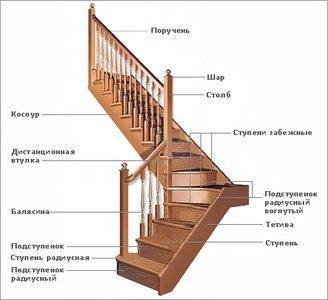

Устройство поворотной лестницы

Нам необходимо знать следующие параметры:

S – ширина лестничного марша.
I –длина проекции в горизонтальной плоскости лестничного марша на отрезке от последней ступеньки и до вершины угла заворота.
B – ширина проступей.
R – радиус внутри конструкции.

Для расчетов нам понадобится лист миллиметровки. Необходимо начертить план лестницы в проекции, при помощи которого можно будет точно определить необходимые размеры, в том числе и ширину ступеньки.

Совет!Если вы обладаете знаниями компьютера, то выполнить расчеты будет проще с использованием специальных программ бумаги.

В первую очередь надо начертить среднюю линию через средину кривой линии из вершины угла поворота. Затем нужно выполнить на чертеже раскладку поворотных ступеней. При этом следует обратить внимание на то, чтобы ширина поворотных ступеней увеличивалась равномерно.

Как выполнить раскладку, наглядно показано на схеме ниже.

Схема расчета забежных ступеней

Лестница с поворотом на 90 градусов должна быть рассчитана в соответствии со следующими стандартами:

Минимальная ширина забежной ступени в узком месте должна быть не менее 120 мм.
Разница в ширине между самой узкой и самой широкой ступенью не должна быть более 10 мм.На этом и основывается расчет.
Ширина лестничного марша должна быть не менее 80 см.
Ширина забежной ступени на средней линии должна составлять не менее 20 см.
Высота ступени должна находиться в пределах 100 мм.
Угол наклона не должен превышать 23 – 37 градусов.

После того, как лестница с поворотными ступенями на 90 градусов будет рассчитана, можно приступать к ее изготовлению.

Изготовление лестницы

Материалы

Если выполняться будет лестница с поворотом на 90 своими руками, то для ее изготовления древесина является самым оптимальным материалом. Дело в том, что поворотные ступени, как показывает практика, всегда нуждаются в определенной корректировке и подгонке, как бы тщательно вы не выполняли расчеты. Только древесина может позволить выполнить корректировку в данном случае, причем, делать это возможно на любом этапе изготовления.

В строительных магазинах предлагается множество различных заготовок. Вполне возможно, что там будет и готовая поворотная лестница на 90 градусов. Однако, это не означает, что в процессе ее монтажа вам не придется ничего подгонять по размерам.

Схема забежной лестницы

В итоге, установка готовой лестницы может оказаться еще более долгой и хлопотной, чем создание конструкции с нуля. Кроме того, не всегда есть гарантия, что готовая поворотная лестница на 90 градусов выполнена из качественного материала.

Поэтому, имея опыт работы с деревом, лучше изготовить лестницу самостоятельно, а в магазине приобрести лишь детали сложной формы, к примеру, балясины.

Для изготовления остальных элементов лучше всего использовать древесину следующих пород:

Дуб;
Бук;
Ясень.

Допускается также:

Сосна;
Лиственница;
Клен.

Дерево необходимо хорошо просушить, чтобы предотвратить деформацию деталей, скрипов ступеней, и, как следствие, в скором времени ремонта конструкции.

Из материалов понадобится:

Доска шириной не менее 50 мм.
Бруски толщиной не менее 40 мм.
Крепежные металлические уголки, саморезы, винты, монтажный клей и шурупы.

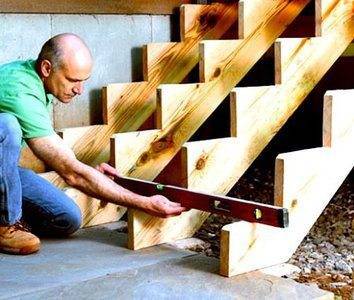

На фото — установка косоуров

Изготовление деталей

Инструкция изготовления лестницы выглядит следующим образом:

В первую очередь из досок делают подступенки и ступени. На поворотных ступеняхвырезается в узкой части уголок, в соответствии с данными полученными на чертеже.
Для каждой ступени необходимо выполнить два подпорных бруса и отложить четыре крепежных уголка.
Затем необходимо изготовить лекало, при помощи которого на косоур или лестничную тетиву наносят отметки.
В последнюю очередь изготавливаются опорные столбы, на которые будут опираться косоуры или тетива. Диаметр столбов должен быть не меньше 50 мм, а высота определяется на стадии проектирования.

Совет!Чтобы упростить процесс изготовления забежных ступеней, следует сделать лекала.

Монтаж лестницы

Установку конструкции необходимо начинать с тех элементов, к которым в последствие доступ будет затруднен. Рекомендуется вначале монтировать верхнюю часть, чтобы возможные ошибки сконцентрировались у первой ступеньки.

Схема монтажа забежных ступеней

Работа выполняется в следующей последовательности:

При помощи винтов закрепляется на стене пристенный косоур.
Устанавливаются опорные столбы. Их можно укрепить путем бетонирования или при помощи анкерных болтов.
Внешнийкосоур надо устанавливается на опорные столбы и тщательно выровнять при помощи уровня и угольника.
Ступени соединяются с тетивой при помощи четырех металлических уголков и подпорных брусьев. Все крепления следует обязательно проклеивать. Обратите внимание, чтобы ступени располагались строго горизонтально.
Далее монтируются угловые ступени. Они должны плотно прилегать к опоре. Если соединение получается не жестким, то необходимо либо подкорректировать ступень, либо сделать новую.
Следующим этапом является установка подступеней.
В последнюю очередь монтируются балясины и перила.
Работа завершается покраской лестницы или вскрытием ее лаком.

Совет!Для удобства монтажа, рекомендуется установить места крепления ступеней на пристенномкосоуре до его установки на стену.

После всех этих действий, поворотная лестница на 90 градусов готова к эксплуатации!

Совет!Произвести монтаж конструкции в одиночку очень сложно, поэтому найдите помощников.

Готовая лестница «Лес-02»

Конечно, всю вышеописанную работу можно проделать только в том случае, если у вас имеется определенный опыт. В противном случае, лучше приобрести готовое изделие, не смотря на то, что цена на него будет существенно выше, чем на лестницу собственного производства.

Предпочтение следует отдать проверенным производителям и моделям, которые пользуются спросом. К примеру, правозаходная лестница Лес 02 с поворотом на 90 градусов хорошо себя зарекомендовала на рынке готовых, модульных лестниц.

Лестница «Лес-02»

Ворота подъема от пола нижнего этажа до пола верхнего этажа у этой лестницы составляет 2900 мм. Угол подъёма при этом равен 44 градусам. Габариты «Лес-02» в плане составляют 2,145х1,365 м. При этом для ее монтажа размер прямоугольного отверстия должен составлять 2,2х0,87 м.

Максимально допустимая нагрузка на ступень составляет 350 кг. Все детали конструкции, кроме опорной колонны, изготовлены из сосны.В случае необходимости лестницу можно сделать выше, при помощи подставок или ниже, путем изъятия лишних ступеней. Таким образом, ее легко подогнать под определенную высоту потолка.

Вес лестницы с упаковкой составляет 140 кг. Поставляется изделие в разобранном виде. Монтаж осуществляется непосредственно на объекте.

Вывод

Выполнить расчет и изготовить угловую лестницу можно самостоятельно, если шаг за шагом следовать инструкции изложенной выше. Самостоятельное изготовление конструкции дает ряд преимуществ, перед приобретением готового изделия. В частности, такая лестница будет соответствовать всем индивидуальным пожеланиям.

Однако, если вы не уверены в своих силах, то, чтобы не испортить материал, не потратить силы и время зря, лучше установить готовое изделие. Дополнительную информацию по этой теме можно получить из видео в этой статье.

sdelai-lestnicu.ru

Лестница с забежными ступенями с поворотом на 90 градусов

Описание лестницы:

Высота лестницы – 2700 мм

Длина проема – 1670 мм

Ширина проема – 900 мм

Ширина проступи - 246 мм

Высота подъема на одной ступени – 214 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах , с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны, с балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2013 году – 57550.00

- - -

Описание лестницы:

Материал – массив хвои

Отделка – тонированный лак (цвет «темный анегри»)

Тип лестницы – открытая лестница на косоурах с ограждением с одной стороны и пристенным поручнем с другой стороны, с балюстрадой.

Стоимость с доставкой и монтажем лестниц с 1-го на 2-ой и с 2-го на 3-ий этажи в 2013 году – 191300.00

- - -

Описание лестницы:

Высота лестницы - 2600 мм

Длина проем а – 2450 мм

Ширина проема – 900 мм

Ширина проступи - 270 мм

Высота подъема на одной ступени – 217 мм

Материал – массив бука, за исключением балясин и фигурных столбов из массива хвои

Отделка – тонированный лак (цвет «вишня»)

Тип лестницы - закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны, с пригласительной ступенью, с балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2013 году – 130000.00

- - -

Описание лестницы:

Высота лестницы – 2455 мм

Длина проема – 2570 мм

Ширина проема – 1644 мм

Ширина проступи – 250 мм

Высота подъема на одной ступени – 195 мм

Материал – массив хвои

Отделка – тонированный лак ( цвет «светлый дуб»)

Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и пристенным поручнем с другой, с кладовой под лестницей и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2013 году – 105325.00

- - -

Описание лестницы:

Высота лестницы – 2760 мм

Длина проема – 2400 мм

Ширина проем а – 900 мм

Ширина проступи – 150 мм

Высота подъема на одной ступени – 197 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2013 году – 49400.00

- - -

Описание лестницы:

Длина проема – 1690 мм

Ширина проема – 1180 мм

Ширина проступи – до поворота 250 мм, после поворота 90 мм

Высота подъема на одной ступени – 207 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах (первый марш) и тетиве (второй м арш) с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2012 году – 49650.00

- - -

Описание лестницы:

Высота лестницы – 2540 мм

Длина проема – 2280 мм

Ширина проема – 1060 мм

Ширина проступи - 250 мм

Высота подъема на одной ступени – 195 мм

Материал – хвоя

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с двумя пригласительными ступенями, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 63400.00

- - -

Описание лестницы:

Высота лестницы – 2880 мм

Длина проем а – 2850 мм

Ширина проема – 800 мм

Ширина проступи – 203 мм

Высота подъема на одной ступени – 206 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны с частотой балясин 2 шт./ступень.

Стоимость с доставкой и монтажем в 2011 году – 41100.00

- - -

Описание лестницы:

Высота лестницы – 3100 мм

Длина проема - 34440 мм

Ширина проема – 975 мм

Ширина проступи – 246 мм

Высота подъема на одной ступени – 207 мм

Материал – массив хвои

Отделка – без отделки

Стоимость с доставкой и монтажем в 2012 году – 42000.00

- - -

Описание лестницы:

Высота лестницы – 2630 мм

Длина проема – 2060 мм

Ширина проема – 900 мм

Ширина проступи – 232 мм

Высота подъема на одной ступени – 184 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 53630.00

- - -

Описание лестницы:

Материал – массив хвои

Отделка - тонированный лак (цвет «темный анегри»)

Тип лестницы – открытая лестница с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2012 году – 167700.00

- - -

Описание лестницы:

Высота лестницы – 2765 мм

Длина проема – 2170 мм

Ширина проема – 900 мм

Ширина проступи – 250 мм

Высота подъема на одной ступени – 198 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2012 году – 49300.00

- - -

Описание лестницы:

Материал – массив хвои

Отделка – отделка произведена заказчиком самостоятельно

Тип лестницы – закрытые лестницы на косоурах с поворотом на 90 градусов на забежных ступенях, с пригласительной ступенью на первом этаже, с ограждением с одной стороны, с балюстрадами на втором и третьем этажах.

Стоимость с доставкой и монтажем комплекта лестниц (3 шт.) в 2011 году – 190000.00

- - -

Описание лестницы:

Высота лестницы – 2760 мм

Длина проема – 2750 мм

Ширина проступи – 253 мм

Высота подъема на одной ступени – 197 мм

Материал – массив хвои

Отделка – лак

Тип лестницы - открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с двумя пригласительными ступенями, с ограждением с одной стороны и пристенным поручнем с другой.

Стоимость с доставкой и монтажем в 2011 году – 70000.00

- - -

Описание лестницы:

Высота лестницы - 2823 мм

Длина проема – 3500 мм

Ширина проема – 1940 мм

Ширина проступи – 260 мм

Высота подъема на одной ступени – 180 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с доставкой и монтажем в 2011 году – 75600.00

- - -

Описание лестницы:

Материл – массив хвои

Отделка – без отделки

Тип лестницы-

- открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях, с пригласительной ступенью, с ограждением с одной стороны и пристенным поручнем с другой.

- закрытая лестницы на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны.

Стоимость с доставкой и монтажем комплекта из двух лестниц в 2010 году – 75000.00

- - -

Описание лестницы:

Высота лестницы – 2650 мм

Длина проема - 1180 мм

Ширина проема – 600 мм

Ширина проступи - 250 мм

Высота подъема на одной ступени – 204 мм

Материал – массив хвои

Отделка – без отделки

Тип лестницы – открытая лестница на тетиве с поворотом на 90 градусов на забежных ступенях, на втором марше ступени «гусиный шаг», с ограждением с одной стороны.

Стоимость с доставкой и монтажем в 2011 году – 54750.00

- - -

Описание лестницы:

Материал – массив бука

Отделка – лак

- - -

Описание лестницы:

Материал – массив хвои

Отделка – тонированный лак (цвет «вишня»)

- - -

Описание лестницы:

Материал – массив хвои

Отделка – тонированный лак (цвет «темный дуб») и покраска в белый цвет

Тип лестницы – открытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с пригласительной ступенью, с ограждением с одной стороны и балюстрадой на втором этаже.

- - -

Описание лестницы:

Высота лестницы – 2760 мм

Длина проема – 2760 мм

Ширина проема – 880 мм

Ширина проступи – 194 мм

Высота подъема на одной ступени – 212 мм

Материал – массив хвои

Отделка – без отделки

Стоимость с доставкой и монтажем в 2013 году – 42900.00

- - -

Описание лестницы:

Высота лестницы – 2705 мм

Длина проема – 2790 мм

Ширина проема – 2000 мм

Ширина проступи – 270 мм

Высота подъема на одной ступени – 186 м

Материал – ступени из массива дуба, остальные комплектующие из массива хвои

Отделка – комплектующие из массива хвои – тонированный лак (цвет «светлый дуб»), комплектующие из массива хвои – без отделки

Тип лестницы – закрытая лестница на косоурах с поворотом на 90 градусов на забежных ступенях, с ограждением с одной стороны и балюстрадой на втором этаже.

Стоимость с отделкой и монтажом в 2014 году – 138300.00

7159108.ru

Лестница с поворотом через забежные ступени : krill.by

Лестницы под заказ:

+ 375 (29) 668 79 70

+ 375 (29) 835 22 20

Прием заявок без выходных.

«Забег 90° + марш»

Эта лестница начинается с небольшого поворота на 90° вправо или влево через забежные ступени, после чего следует прямой участок, составляющий основную часть лестницы и определяющий её направление.

Необходимый проём для такой лестницы мало отличается от проёма для прямого марша. Такая конфигурация позволяет выбрать удобное направление входа на лестницу, если нет возможности начать движение прямо.

Этот вариант конструкции часто используется при низких потолках, поскольку первая ступень забега уже может находиться в пределах потолочного проёма, что обеспечивает необходимую проходную высоту даже при низком потолке.

Несмотря на внешнюю схожесть этой лестницы с прямой, её структура намного сложнее, поскольку содержит осевой столб, сложной формы внешний косоур ― (либо два косоура, разделённые стойкой) и угловую стойку.

Элементы деревянной лестницы на косоурах с поворотом 90 градусов вначале прямого марша

«Забег 180° + марш»

Эта конфигурация состоит из забежных ступеней, по которым происходит разворот по лестнице на 180°, и продолжается прямым маршем, выводящим на второй этаж.

Основное отличие структуры такой лестницы от лестницы с поворотом на 90° ― наличие не одной, а двух угловых стоек, каждая из которых связывает по два косоура.

Забежные ступени по внешнему контуру опираются на полки косоуров, а их узкая внутренняя часть надёжно вклеивается в осевой столб через осевые гильзы.

Размер ступеней выбирается таким, что в середине лестницы, где проходит траектория движения, забежные ступени имеет достаточную ширину для удобного подъёма и спуска по лестнице.

Завершающая часть лестницы – прямая. Внутренний несущий контур – это прямой косоур, соединяющий осевой столб и верхнее перекрытие.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

«Марш + забег 90°»

Бóльшая часть этой лестницы ничем не отличается от прямой и имеет на входе такую же структуру. Но на выходе лестница меняет направление в ту или иную сторону, что позволяет выйти на второй этаж в более удобной зоне.

Прямой марш лестницы наверху заканчивается забегом на 90°.

Деревянная лестница с забегом 90 градусов после прямого марша

Требуемый потолочный проём для этого варианта такой же, как и для прямого марша, но эффективность использования площади проёма в данном случае уже меньшая, поскольку самая рациональная ступень, с точки зрения экономии места, всё же прямая. Поэтому при одних и тех же размерах у этой лестницы параметры будут хуже, чем у прямой (высота шага, ширина проступи).

Узел соединения косоуров внешнего контура может быть собран как на стойке, так и на серьге. Другими словами, его можно либо поставить на пол, либо подвесить к перекрытию, что несколько сложнее, но избавляет от довольно высокой опоры.

Кроме варианта привязки к помещению, сам узел соединения косоуров (как и в случае с забегом внизу) тоже может быть реализован несколькими способами: либо косоуры соединяются при помощи элемента, расположенного между ними (стойка, серьга), либо врезаются друг в друга.

Особенностью такой конфигурации является подвешенная ось. Такое решение позволяет избавиться от нагромождения подпорок и облегчить конструкцию. На пол первого этажа лестница опирается тремя точками (при использовании угловой стойки), а к верхнему перекрытию крепится в двух точках:

в одной из них крепится внешний косоур К2, соединяющий угловую стойку (или серьгу) с верхним перекрытием,
в другой – осевой столб, закреплённый к перекрытию с помощью вкладыша, вклеенного в последнюю гильзу осевого столба.

Узел соединения косоуров внешнего контура собраный на серьге

«Марш + забег 180°»

Это разворотная лестница, которая начинается с прямого марша и продолжается забегом на 180°, выводящим на второй этаж.

Такая конфигурация часто используется с Г-образным потолочным проёмом, где вдоль длинной стороны расположена прямая часть лестницы, а в дополнительной зоне размещается разворот на 180°, реализуемый с помощью забежных ступеней.

Элементы деревянной лестницы с забегом 180 градусов после прямого марша

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

Такая лестница по структуре и способу верхнего крепления напоминает конфигурацию с верхним поворотом на 90°, но отличается тем, что выходит за рамки прямоугольного проёма.

На входе такая лестница аналогична прямой и состоит из одинаковых прямых ступеней. Далее начинается поворот, ступени с внешней стороны опираются на косоуры, а с внутренней ― вкладываются в осевой столб, где склеиваются и сжимаются вместе с осевыми гильзами при помощи резьбового стержня и гаек.

Элементы деревянной лестницы на косоурах с забегом 180 градусов вначале прямого марша

План лестницы с поворотом на 180 градусов

«Марш + забег 90° + марш»

Такая лестница состоит из двух прямых маршей, связанных между собой забежным участком. В плане марши расположены под прямым углом друг к другу.

В лестнице присутствуют два полноразмерных перпендикулярных друг другу направления, что должно быть обеспечено определёнными условиями: достаточной высотой потолка, либо немалой шириной проёма для сохранения проходной высоты.

Элементы деревянной лестницы на косоурах с поворотом 90 градусов

Этот вариант лестницы применяется в случае, когда нужно использовать ширину проёма при недостатке его длины. То есть при низком потолке, узком и длинном проёме такая лестница не делается. Характерным отличием такого варианта является тот факт, что ширина лестницы немного или значительно уже, чем ширина потолочного проёма.

Конструкция опирается на четыре точки и в двух точках крепится к верхнему перекрытию. В креплении к стенам такие лестницы не нуждаются.

Элементы деревянной лестницы на косоурах с поворотом 90 градусов вначале прямого марша

Деревянная лестницы на косоурах с поворотом 90 градусов

«Марш + забег 180° + марш»

Это лестница, состоящая из двух противоположно направленных прямых маршей, разделённых разворотным забежным участком.

Такая лестница занимает в помещении довольно большую площадь и требует соответствующего потолочного проёма.

Основным её достоинством можно считать длинную траекторию подъема, что обеспечивает лестнице хорошие параметры.

Конструкция опирается на пять точек и в двух точках крепится к верхнему перекрытию. В креплении к стенам такие лестницы не нуждаются.

Вместо стоек для крепления несущих иногда используются серьги, подвешенные к верху, либо они крепятся в штробы, устроенные в стенах.

Оба эти способа позволяют избежать высоких опор, стоящих на полу.

Элементы деревянной лестницы на косоурах с поворотом 180 градусов

Крепление несущих лестницы в штробы

krill.by

Строительство в Севастополе — сообщество мастеров строителей и отделочников

Строительные работы в Севастополе

Наши услуги

Лестница с поворотом через забежные ступени. Забежная лестница с поворотом на 90 градусов чертеж

Забежная лестница с поворотом на 90 градусов

Расчет лестниц с поворотными ступенями на 90°

Методика расчета деревянной лестницы

Расчет лестницы на 90° с поворотными ступенями

Онлайн калькулятор расчета деревянной лестницы на90°с забежными ступенями

Как рассчитать лестницу на второй этаж

Как рассчитать ступени лестницы

Безопасность поворотной лестницы с забежными ступенями

Чертеж забежной лестницы

инструкция по расчету и монтажу своими руками (фото и видео)

Основные параметры

Изготовление лестницы

Материалы

Изготовление деталей

Монтаж лестницы

Готовая лестница «Лес-02»

Вывод

Лестница с забежными ступенями с поворотом на 90 градусов

Лестница с забежными ступенями с поворотом на 90 градусов

Лестница с поворотом через забежные ступени : krill.by

«Забег 90° + марш»

«Забег 180° + марш»

«Марш + забег 90°»

«Марш + забег 180°»

«Марш + забег 90° + марш»

«Марш + забег 180° + марш»
