Сливной механизм для унитаза: разновидности, установка и обслуживание. Сливной бачок в стене


устройство, регулировка системы, инструкция, видео и фото

Система слива для унитаза – это механизм, который монтируется внутри бачка. Чтобы пользоваться унитазом было удобно, сливной механизм должен быть правильно подобран, установлен и настроен. Именно этим вопросам и будет посвящена статья.

Эта система отвечает за подачу и слив воды

Эта система отвечает за подачу и слив воды

Описание системы

Принцип работы

Устройство сливного бачка не отличается сложностью. Бачок представляет собой емкость, внутри которой находится механическая запорная система.

Эта система выполняет такие функции:

  • контролируемый слив воды из бачка;
  • наполнение бачка водой после слива;
  • прекращение поступления воды в бачок после его заполнения на определенном уровне.
Слив воды обеспечивается работой специальной арматуры

Слив воды обеспечивается работой специальной арматуры

Механизм сливного бачка унитаза функционирует так:

  1. Через наливной клапан в днище или стенке бачка вода поступает в емкость.
  2. По мере заполнения емкости активируются контрольные устройства (поплавки, клапаны и т.д.). Как только уровень воды в бачке достигает установленного значения, подача прекращается. Для этого выполняется блокировка наливного клапана.
Так работает слив

Так работает слив

  1. Когда нам необходимо выполнить слив, мы нажимаем кнопку на бачке или тянем за рычаг. В результате открывается сливной клапан в днище, и вода поступает в чашу унитаза.
Сливной клапан с тягой в виде цепочки открывает сливное отверстие для воды

Сливной клапан с тягой в виде цепочки открывает сливное отверстие для воды

  1. Аналогично работают бачки с двумя кнопками. Нажимая на меньшую, мы выпускаем только часть воды из резервуара, а нажимая на большую, обеспечиваем полный слив. Это способствует экономии жидкости, потому большинство современных моделей оснащается именно такими двухкнопочными механизмами.
  2. После слива уровень воды понижается, активируются контрольные устройства, и впускной клапан снова открывается.

По большому счету, так работают все системы слива/набора воды, вне зависимости от их конструкции. Нюансы, конечно, есть, но если вы поймете общий принцип, разобраться с незнакомой арматурой вы, скорее всего, сможете довольно быстро.

Основные элементы

Схема устройства простейшего бачка

Схема устройства простейшего бачка

Сливная система двойного действия: и слив, и перелив в одном устройстве

Сливная система двойного действия: и слив, и перелив в одном устройстве

Для того чтобы вся система подачи воды функционировала так, как я описал выше, необходимо взаимодействие нескольких деталей. У разных механизмов они могут выглядеть по-разному, но в целом набор достаточно типичен.

Он включает:

Наливной клапан с поплавком и нижним подводом

Наливной клапан с поплавком и нижним подводом

  1. Наливной (впускной) клапан. Представляет собой патрубок с резьбой, который вставляется в отверстие днища или боковой стенки бачка. Наличие резьбы позволяет прижимать патрубок к стенке емкости с помощью гаек, обеспечивая герметичность. За открывание/закрывание просвета, через который поступает вода, отвечает запорный механизм, связанный с коромыслом.
Так работает клапан: желтым показано коромысло, красным – запорный элемент

Так работает клапан: желтым показано коромысло, красным – запорный элемент

Разные принципы действия клапанов

Разные принципы действия клапанов

  1. Коромысло – рычаг, приводящий в движение механизм впускного клапана. Свободный конец коромысла крепится либо к поплавку (пластиковая герметичная емкость), либо к контрольному клапану. Когда срабатывает этот клапан или всплывает поплавок, коромысло приподнимается и перекрывает просвет в наливном клапане, и наоборот.
  2. Сливное отверстие в обычном состоянии перекрывается сливным клапаном. Он представляет собой плоскую или полусферическую эластичную прокладку, соединенную шарнирным креплением с несущей частью.
Вариант сливного клапана с эластичной частью

Вариант сливного клапана с эластичной частью

  1. Сверху расположен кнопочный или рычажный механизм, который управляет работой сливного клапана. При использовании его несущая часть поднимается (в качестве тяги используется либо цепочка, либо рычаг, либо пластиковая рама), открывая отверстие. Вода поступает в чашу с достаточно большой скоростью, и все содержимое смывается в канализацию.
Двойная кнопка – для большого и малого слива

Двойная кнопка – для большого и малого слива

Эти элементы могут быть скомпонованы по-разному. У старых моделей системы набора воды с контролем перелива и системы смыва с управляющими рычагами/кнопками монтировались отдельно. Современная арматура обычно выпускается единым комплексом. С одной стороны, ставить и настраивать ее легче, но с другой – серьезно усложняется ремонт.

Разновидности и их выбор

Удобный слив для унитаза очень важен для комфортного использования устройства, потому выбирать модель желательно достаточно придирчиво. Есть несколько факторов, на которые стоит обратить внимание.

Нижний подвод воды

Нижний подвод воды

Первый фактор – размещение наливного клапана:

  • нижнее – патрубок располагается в днище сливного бачка. За герметизацию отвечает пара прокладок;
  • боковое – патрубок с клапаном заводится в бачок через отверстие в боковой стенке, расположенное почти под крышкой. При этом место входа делается условно-герметичным, потому что вода до него обычно не доходит.
Вариант с боковым подключением

Вариант с боковым подключением

С точки зрения эффективности и комфорта я бы рекомендовал модели с нижним подключением. Они не так сильно шумят при заполнении, кроме того, у запорных клапанов подобной конфигурации выше надежность. Слабым местом является прокладка, так что за герметичностью нужно следить очень внимательно.

Далее – пусковое устройство:

Витражная модель с рычагом и цепочкой

Витражная модель с рычагом и цепочкой

  • старые модели оснащаются рычагом, к которому обычно крепится цепочка или шнур с ручкой. Среди современных изделий такая компоновка встречается только у унитазов, стилизованных под старину;
  • кнопка – универсальное решение для всех массово выпускаемых бачков. Плюсом является относительно небольшой ход, который при этом позволяет контролировать объем сливаемой воды;
  • двухрежимный бачок комплектуется двухкнопочной системой. В ней одна кнопка отвечает за опустошение части резервуара, вторая – за полый слив. Система более экономична, но и более капризна – и настраивать, и чинить ее сложнее.
Кнопочная система двухрежимного унитаза

Кнопочная система двухрежимного унитаза

Здесь выбор вполне очевиден – кнопочный либо двухкнопочный вариант.

Наконец, обращаем внимание на механизм контроля перелива.

Здесь выбор куда обширнее, но с точки зрения простого «пользователя» можно выделить два варианта:

Простейший поплавковый клапан

Простейший поплавковый клапан

  • поплавковая система – запорный клапан управляется коромыслом или рычагом, связанным с поплавком.
  • мембранная система – при заполнении бачка вода воздействует на мембранный узел, который приводит в действие запорный механизм.
Впускной клапан с рычагом

Впускной клапан с рычагом

Несмотря на то, что многие производители сантехники в последнее время устанавливают именно мембранную систему, я бы порекомендовал от нее отказаться.

Да, работает она неплохо, но есть два нюанса:

  1. Мембрана выходит из строя непредсказуемо, потому в один «прекрасный» момент блокировка перелива может просто отключиться. Если у вас в туалете хорошая звукоизоляция и журчание вы не услышите, то последствия будут серьезными.
Фото мембраны впускного клапана

Фото мембраны впускного клапана

  1. При выходе механизма из строя починить его довольно сложно даже при наличии новой мембраны. После замены изношенного элемента регулировка занимает очень много времени, но и это не дает гарантии, что мембранный клапан будет срабатывать в 100% случаев.

Оптимальный выход в такой ситуации – менять не мембрану, а всю арматуру целиком, пусть и на более дешевую поплавковую.

Обслуживание бачка

Установка механизма

При необходимости сливной механизм можно установить в бачок своими руками. Делается это либо при замене вышедшей из строя системы, либо при покупке отдельно бачка и отдельно – арматуры.

Работы в этом случае выполняются по такому алгоритму:

Впускной и сливной механизмы для замены

Впускной и сливной механизмы для замены

  1. Для замены приобретаем арматуру, подходящую к нашей модели бачка. Важнейшими параметрами являются расположение впускных отверстий (верхнее или боковое), их размеры, размер отверстия для слива и общие габариты. В идеале желательно брать механизм для той же модели – он точно будет работать.
  2. Теперь перекрываем воду и нажимаем на кнопку слива, чтобы удалить все, что осталось в бачке.
Утапливаем кнопку и выкручиваем фиксирующее кольцо

Утапливаем кнопку и выкручиваем фиксирующее кольцо

  1. Кнопка слива для унитаза аккуратно выкручивается, после чего мы получаем возможность снять крышку.
  2. Отсоединяем шланг подачи воды.
  3. Откручиваем гайки, фиксирующие заливной патрубок. Саму деталь вынимаем из отверстия.
Демонтаж впускного клапана

Демонтаж впускного клапана

Для конструкций с нижней подачей воды желательно подставить под отверстие небольшую емкость. В нее будет стекать жидкость, которая собирается на дне бачка и не выходит в слив.

  1. Демонтируем внутреннюю часть арматуры, извлекая ее из бачка.
Вынимаем внутреннюю часть арматуры, выкручивая ее из крепления

Вынимаем внутреннюю часть арматуры, выкручивая ее из крепления

  1. Отвинчиваем болты, которыми бачок крепится к чаше унитаза и снимаем его. Демонтируем нижнюю часть сливной системы и герметизирующие прокладки.
Снятие бачка

Снятие бачка

На этом разборка закончена. Теперь можно протереть внутреннюю поверхность бачка и отверстия в чаше для удаления налета. Заодно стоит прочистить каналы в боковых частях чаши, обеспечивающие распределение сливаемой воды – они могут забиваться мусором и известковыми отложениями. Обычно добраться до этих место не получается, а здесь такая возможность!

Инструкция по монтажу сливного механизма предполагает выполнение работ в обратной последовательности:

Прокладка бачка на чаше

Прокладка бачка на чаше

  1. В отверстие устанавливаем нижнюю часть сливной системы с герметизирующими прокладками.
  2. Ставим на место бачок, выравниваем его и фиксируем крепежными болтами.
Возвращаем бачок на место

Возвращаем бачок на место

Некачественные болты при длительной эксплуатации могут ржаветь. Детали с признаками коррозии стоит заменить новыми.

Фиксация болтов

Фиксация болтов

  1. Устанавливаем внутреннюю часть сливного механизма, закрепляя ее на сливном отверстии.
  2. Наливной клапан вставляем в отверстие в боковой стенке либо днище бачка и фиксируем гайкой с герметизирующими прокладками.
Подключение шланга подачи воды

Подключение шланга подачи воды

  1. К выводному патрубку наливного клапана присоединяем шланг подачи воды. Включаем воду и проверяем, как работает система.
  2. Настраиваем работу механизма, при необходимости регулируя высоту перелива (примерно на 20 мм ниже верхнего отверстия) и длину штанги, соединяющей слив с кнопкой.
Ставим сливной клапан в центральные отверстие

Ставим сливной клапан в центральные отверстие

  1. Если слив, набор и контроль перелива функционируют правильно, а в местах крепления не появляются протечки, ставим на место крышку. Фиксируем крышку на бачке, завинчивая кнопку.

Конечно, различия в моделях могут обуславливать отступления от этого алгоритма. Но, в то же время, большинство бачков устроены именно по такой схеме, потому в 95% случаев именно так происходит монтаж арматуры унитаза.

Исключение составляют встроенные модели, у которых сливной механизм с бачком располагаются в стене. Если у вас именно такое устройство, и оно демонстрирует признаки неисправности, самым правильным решением будет обратиться к специалисту!

Устранение неисправностей

Несмотря на то, что цена арматуры для сливного бачка относительно невысока, в ряде случаев можно обойтись без ее замены. Для этого достаточно выполнить относительно несложные ремонтные мероприятия или обойтись покупкой одной-двух деталей.

При выявлении неисправности проще всего открыть крышку бачка, получив доступ к его внутренностям, и посмотреть, что, собственно, работает не так, как надо. Если система вам хоть приблизительно знакома, то для понимания причин достаточно пару раз слить-набрать воду.

Менять можно или весь клапан, или только поплавок

Менять можно или весь клапан, или только поплавок

Такая ситуация исправляется регулировкой штанги или заменой мембраны

Такая ситуация исправляется регулировкой штанги или заменой мембраны

Кроме того, для быстрой диагностики и устранения неисправностей можно воспользоваться таблицей:

Неисправность Что делать
Не срабатывает контроль перелива
  1. Самая распространённая причина – перекос коромысла или рычага, удерживающего поплавок. После устранения перекоса поплавок снова начинает двигаться как надо, и работоспособность системы восстанавливается.
  2. У мембранных моделей может оставаться открытым отверстие клапана даже при переходе коромысла в верхнее положение. В этом случае нужно отрегулировать мембрану или заменить ее.
  3. Еще одна причина – перфорация поплавка с попаданием воды. В качестве временной меры воду сливаем, а отверстие в корпусе заклеиваем влагостойким герметиком. В ближайшее время поплавок нужно заменить.
  4. Если все операции не привели к успеху, то дело в самом впускном клапане, который требует замены.
Протечки на заливном клапане
  1. Возникают обычно при износе герметизирующей прокладки. На ранних стадиях проблема устраняется подтягиванием крепежной гайки.
  2. Если не помогло, необходимо слить воду, вынуть клапан и заменить прокладку, обеспечивающую герметичное присоединение к бачку.
Кнопка слива не срабатывает
  1. Чаще всего причиной является перекос рычага, соединяющего кнопку со сливным клапаном. После устранения перекоса ситуация исправляется.
  2. Несколько реже проблему вызывает поломка пластиковых деталей арматуры. В этом случае требуется замена сливного механизма.
  3. При первом использовании бачка ситуацию может вызывать неправильная регулировка системы. Для устранения неполадки нужно подобрать высоту сливного стакана, соответствующую высоте бачка, и зафиксировать его в нужном положении.
Слабый напор воды при заполнении
  1. Если с напором в системе все в порядке, то демонтируем шланг подачи воды и выполняем его прочистку, удаляя известковые отложения, которые могут перекрывать просвет.
  2. Если очистка невозможна, то выполняем замену шланга.
  3. В случае, когда очистка/замена шланга не решила проблему (т.е. напор на выходе достаточен), выполняем осмотр впускного клапана. Для этого принудительно открываем его полностью и проверяем пропускную способность.
  4. При необходимости выполняем регулировку системы перелива, очистку внутренней камеры клапана или его замену.
Для устранения протечки нужно либо подтянуть гайку, либо поменять прокладку

Для устранения протечки нужно либо подтянуть гайку, либо поменять прокладку

Схема регулировки сложных сливных механизмов

Схема регулировки сложных сливных механизмов

Заключение

Механизм слива воды в унитазе – не самая сложная конструкция. Советы и иллюстрации в этой статье помогут вам разобраться, как он работает, как его устанавливать а при необходимости – чинить. Видео в этой статье содержит более наглядную информацию, а вопросы вы можете задать в комментариях.

eto-vannaya.club

Встроенный бачок унизата - секреты монтажа

Этот сантехнический прибор, устанавливаемый в зданиях, где проживают или работают люди, представляет собой комплект, состоящий из собственно унитаза и сливного бачка, причем их взаимное расположение может быть различным. Все большую популярность приобретают «комплекты», в которых резервуар для воды монтируется на (в) стене, причем так, что его не видно.

Особенности монтажа встроенного унитаза

Преимущества и недостатки встроенного унитазного бачка

Установка встроенного бачка для унитаза

  • В большинстве типовых городских квартир туалетная комната по размерам сравнительно небольшая. Встроенный унитазный бачок позволяет высвободить некоторую часть свободного пространства.

  • Такую модель нельзя случайно повредить. А именно это часто случается с изделиями, имеющими корпуса и крышки из керамики, которая при механическом воздействии дает трещины.

  • С точки зрения эстетики такой метод установки предпочтительнее.

Материалом для корпусов встроенных унитазных бачков являются полимеры. По сути, изделие представляет собой резервуар, напоминающий канистру, который крепится или непосредственно к стене, или на специальной подвесной раме, которая монтируется в месте установки.

На рынке сантехнических устройств большой ассортимент приборов со встраиваемыми унитазными бачками. У различных моделей – свои особенности в конструкции, специфические элементы крепежа, следовательно, и определенные нюансы в монтаже по месту установки.

Производители в комплект поставки обязательно включают инструкцию по сборке, в которой определяются правила выбора места и фиксации емкости. Поэтому не имеет смысла подробно останавливаться на технологии такой работы, так как она для каждой модели индивидуальна. Кроме того, многие фирмы-изготовители поставляют и специальную раму, на которой монтируется встраиваемый бачок. Но в общем принцип закрепления остается неизменным.

Но у подобной конструкции существуют и минусы. Во-первых, это стоимость прибора. Унитазы данного типа стоят гораздо дороже прочих образцов. При этом цена может не соответствовать качеству, так как возможны случаи с использованием недостаточно надежных материалов. А это, в свою очередь, приводит к пагубным последствиям (особенно при монтаже «в стену»). Соответственно, вторым минусом считается ремонт внутренних деталей. По сути, конструкция подразумевает неразборный монтаж, но иногда появляется необходимость замены или регулировки комплекта. Для этого должны монтироваться ревизионные окна, на деле же – такое встречается довольно редко. Поэтому непосредственный ремонт и регулировка усложняются полным демонтажом. Также стоит отметить, что ремонтные детали в строительных магазинах не всегда присутствуют, а, значит, закупать их лучше заранее (соблюдая требования производителя, марку и модель прибора).

Способы установки бачка

Монтаж встроенного бачка

1. Непосредственно на поверхность.Такой способ возможен, если стена возведена из прочного материала. Понятно, что установка, например, на гипсокартон невозможна. Крепление осуществляется или на специальную пластину, которая фиксируется на стене и на нее навешивается емкость, или при помощи проушин на корпусе встраиваемого унитазного бачка. Методика простая – сверлятся отверстия, вставляются гильзы и производится фиксация (шурупы, анкерные болты).

2. На рамную конструкцию.Для некоторых моделей сантехнических устройств на нее же крепится и подвесной унитаз. Закрепление на раме целесообразно использовать, если стена кирпичная или ж/б. Хотя есть конструкции рам, которые, кроме фиксации на стене, опираются и на пол. Их целесообразно использовать в домах, возведенных, например, из древесины, пеноблоков.

Особенности монтажа встроенного унитазного бачка

Бачок скрытого монтажа

  • Для нормального функционирования его установка должна быть горизонтальной. Это в обязательном порядке нужно контролировать строительным уровнем.

  • Следует продумать возможность свободного доступа к встроенному унитазному бачку. В процессе эксплуатации возникнет необходимость в его обслуживании, регулировке (в зависимости от модели), ремонте. Как правило, доступ внутрь корпуса осуществляется через отверстие, в которое устанавливается кнопка слива (пульт управления). Это необходимо при покупке уточнить!

  • Многие модели имеют панель управления, при помощи которой производится дозированный слив воды, что позволяет экономить на ее расходе. Она монтируется на стену рядом с местом установки встраиваемого унитазного бачка.

  • При самостоятельной установке в стену обычного бачка (что нередко делается при ремонте) нужно учесть, что его пластиковый корпус необходимо теплоизолировать. В противном случае на нем будет конденсировать вода и постепенно стекать на пол. В качестве «изолятора» хорошо подходят разновидности пенопласта (например, пенополистирол).

  • Мастера-практики настоятельно рекомендуют на входе воды в любую модель встраиваемого унитазного бачка импортного производства устанавливать фильтр очистки, так как она поступает в смывной кран непосредственно из водопровода.

aquagroup.ru

конструкция, действие, разновидности, варианты и инструкция по монтажу, выбор, неполадки

В каждом доме особое стратегическое значение имеет санузел. При этом без нормальной смывной системы это место начинает сразу вызывать огромное количество разнообразных проблем. Сегодня существует множество разнообразной сантехники, которая отличается друг от друга не только внешним видом, но также и внутренним устройством. При этом следует заметить, что устройство встроенного бачка унитаза по своей сути ничем не отличается от основного принципа других смывных бачков.

На сегодняшний день производители сантехники уделяют немалое внимание качеству материалов, из которых изготавливают свою продукцию. Кроме того, большой ассортимент разной сантехники позволяет в данном помещении создать индивидуальный дизайн, независимо от того, у вас совместный санузел или раздельный.

Встроенный бачок унитаза

Встроенный бачок унитаза

Конструкция бачка для смывания и принцип его работы

Если внимательно изучить рынок сантехники, можно заметить, что на сегодняшний день существует множество бачков для унитаза, которые отличаются способом крепления, размещением и принципом работы спускного механизма, но, тем не менее, принцип работы встроенного бачка унитаза такой же, как и у всех остальных. Единственное, что их отличает, так это то, что, судя по названию, встроенный прячется в средину стены, а приводится в действие при помощи специальных кнопок, которые расположены на стене.

Все бачки устроены по одному типу и в обязательном порядке должны иметь следующие элементы:

  • непосредственно емкость для набора воды, которая в зависимости от самой конструкции может иметь объем от трех до шести литров;
  • систему подачи воды, которая регулируется поплавковым механизмом;
  • механизм, приводящий в действие всю систему;
  • механизм перелива, который сливает лишнюю воду в унитаз, не давая ей перелиться через край;
  • резиновая пробка, не дающая выливаться воде, что позволяет набрать положенный объем.
Встраиваемая сантехника

Встраиваемая сантехника

Рассмотрим теперь более детально принцип действия всей этой системы в целом. Несмотря на то, какого типа вы используете бачок, он обязательно должен быть подключен к постоянной подаче воды. Когда система пустая, поплавок опускается, освобождая при этом клапан на входе. В результате этого происходит постепенный набор бачка. Плавающий поплавок регулирует уровень набора, и когда будет достигнут нужный уровень, клапан перекрывает подачу воды.

Во всей этой системе немалую роль играет система перелива воды, поскольку в поплавковый клапан может попасть песчинка или ржавчина, что не позволит ему закрыться при достижении определенного уровня. Таким образом, лишняя вода будет выливаться в унитаз, что предотвратит затопление соседей.

Особое внимание заслуживает запускаемый механизм, который может быть выполнен в виде одной или нескольких кнопок, рычага и других механизмов. Так, например встроенный бачок унитаза имеет несколько крупных кнопок, расположенных непосредственно на самой стене и через них осуществятся доступ ко всей системе. На сегодняшний день также существует возможность в случае необходимости использовать не весь объем бака, а только его половину. Для этого просто используются 2 различные кнопки, одна из которых вытягивает резиновый клапан полностью, а вторая только частично, значительно уменьшая при этом расход воды. Поскольку клапан вытягивается, вода сильным потоком устремляется к сливу, затягивая при этом обратно резиновый клапан на место.

Разнообразные сливные бачки и способы их монтирования

Монтаж сливного бачка в шкаф

Монтаж сливного бачка в шкаф

Следует отметить, что сливной бачок выступает очень важной, неотъемлемой частью самого унитаза. Несмотря на то, что они служат для одной цели и имеют практически одинаковый принцип действия, тем не менее, на сегодняшний день существует несколько разновидностей этого устройства, которые отличаются по принципу крепления, а также и другим характеристикам. На сегодняшний день по способу крепления различают следующие смывные бачки:

  1. Конструкции системы компакт, которые сегодня наиболее представлены на рынке сантехники и пользуются огромной популярностью среди покупателей. Монтаж такого устройства осуществляется непосредственно на чашу самого унитаза. Отличительной особенностью является компактные размеры в собранном виде. Кроме того, в этой конструкции проще всего исправить самые разнообразные неисправности.
  2. Бачок подвесного типа сегодня встречается очень редко. Такая модель была популярна еще во времена Советского Союза. Сегодня такую конструкцию можно встретить либо в тех туалетах, где очень давно не делался ремонт, либо этот выбор обусловлен дизайнерским решением. Согласно названию, сама емкость для воды подвешивается на стене за специальные крюки. При этом соединение с чашей унитаза происходит при помощи сливной трубы, которая герметически крепится с двух сторон. Монтаж смывного бака в фальш-стену

    Монтаж смывного бака в фальш-стену

  3. Благодаря тому, что сегодня пошла тенденция максимально все прятать за фальш-стену, в последнее время все больше набирают популярность встраиваемые бачки. Они чаще всего используются с подвесными унитазами, тем не менее, ничего не может помешать установить такой бачок на обычный напольный унитаз различной конструкции. Особенностью данного механизма является пластиковый бак, который при установке прячется в нише стены и сверху закрывается различными отделочными материалами, которые скрывают его полностью из вида. Так как такая конструкция находится в скрытом виде, то фурнитура такого бачка отличается высокой надежностью. Как правило, установка такой системы производится на специальную жесткую раму, которая крепится не только к бетонной стене, но также и к полу. Так как зачастую этот тип конструкции используется с подвесным унитазом, то прочность всей этой системы должна выдерживать вес довольно таки крупного человека, что дополнительно свидетельствует о ее надежности.

На что следует обратить внимание при выборе унитаза с бачком

При выборе сантехники в магазине следует уделить особое внимание, как самому унитазу, так и бачку, поскольку в большинстве случаев они продаются именно вместе. Таким образом, чтобы избежать целого ряда проблем, следует обращать внимание на многие мелочи, однако сейчас разберем именно особенности самого бачка.

Прежде всего, следует обращать внимание на тип подключения воды, поскольку различают как боковой, так и нижний тип подвода воды. В первом случае он более шумный, но не зависит от напора воды в системе. Второй наоборот, менее шумный, но так как необходимо проталкивать некоторый объем, то давление в системе играет очень важное значение.

Также можно обратить внимание на систему слива воды. Производители сегодня могут выпускать модели как с эконом системой, так и без нее. В первом случае имеется 2 кнопки, которые на разный уровень вытягивают резиновую пробку. Таким образом, достигается экономия воды. Во втором случае имеется только одна кнопка, которая способствует полному сливу воды. Все остальные особенности обусловлены только личным выбором. Независимо от того, какую вы выбрали модель, должна обязательно быть инструкция, где все узлы и детали бачка описаны подробно.

Основные причины неисправности и способы их устранения

Учитывая особенности конструкции такой системы, можно выделить всего несколько неисправностей, которые могут возникнуть в ходе эксплуатации:

  1. поплавок не перекрывает воду, когда достигнут уровень;
  2. не происходит подача воды, когда бак пустой;
  3. в унитазе постоянно течет вода.

Что касается первого пункта, то основной причиной здесь может быть неисправный поплавок. Так как зачастую он выполнен в виде полой емкости, то, скорее всего под воздействием воды он стал протекать и уже не может плавать. Также здесь причиной может быть то, что под сам механизм поплавкового клапана попала либо ржавчина, либо какой-то другой мусор, из-за чего система заклинила. Это, скорее всего и будет причиной второй поломки, когда вода не поступает. Если поломка в самом поплавке, то его необходимо просто заменить. Если же все дело в мусоре, тогда достаточно просто прочистить всю систему.

Также следует отметить, что если ни с того ни с сего в унитазе начала течь постоянно вода, это также может быть то, что обсуждалось ранее. Поскольку в этом случае поплавок перестал выполнять свою прямую обязанность и не перекрывает подачу воды. Однако в этом случае также может быть проблема с самой системой перелива. Тем не менее, все поиски проблем нужно начинать с поплавковой системы.

aqua-sovet.ru

Выбираем встроенный бачок унитаза или бачок скрытого монтажа

Такой «скрытый механизм», хоть и непривычен в наших санузлах, но встречается все чаще. Мы расскажем, как и когда можно использовать встроенный бачок.

На фото:

Как выглядит встроенный бачок?

Широкий и плоский. Внешне напоминает канистру, может вмещать объем воды до 12 л. Изготавливается из прочного пластика, заключается в пенопластовый кожух, предохраняющий от конденсата.

На фото: смывной бачок 109.300.00.5 от фабрики Geberit.

Плюсы встроенного бачка

  • Гигиеничность. Бачок унитаза — основной пылесборник в санузле. В случае использования встроенной модели за стеной оказываются именно те детали, на которых чаще всего накапливается пыль: скрытый бачок, канализационный отвод, подводки и т.д.
  • Тишина. Бачок скрытого монтажа, находящийся за фальш-стеной, наполняется почти беззвучно.
  • Эргономика и дизайн. С помощью систем инсталляции встроенный бачок традиционного унитаза можно установить в любом месте санузла, даже в углу. А помещение со скрытым бачком выглядит стильным и более просторным.
  • Надежность. Через отверстие, которое закрывает клавиша смыва, можно вытащить систему смыва, отремонтировать и поставить на место. От переполнения встроенный бачок защищает специальный отвод, по которому вода уйдет прямо в канализацию.

Когда нужен встроенный бачок?

Приставной унитаз (напольный, пристенный). Существует два вида таких унитазов: моноблок, то есть цельное изделие, состоящее из чаши и смывного бачка (в этом случае бачок «встроен» в конструкцию самого унитаза, и о нем в этой статье речь не идет), и «традиционный» набор: чаша унитаза + смывной бачок. Часто эти два устройства продаются в комплекте от одного производителя, и вот в нем-то и предусмотрен бачок скрытого монтажа. Еще вариант — вы покупаете чашу приставного унитаза отдельно, а из вариантов «бачок традиционный (как правило, подвесной верхний)» либо «бачок скрытый» выбираете последний вариант.

Подвесной унитаз. Всегда устанавливается при помощи систем инсталляции, бачок всегда встроенный.

Существуют четыре распространенные системы смыва (клавиши) для встроенных бачков.• Простой смыв. Ординарная кнопка, при нажатии выливается весь объем воды.• Двухрежимная модель. При нажатии на одну кнопку высвобождается одно количество воды, на вторую – другое; какой именно объем воды – можно настроить. Максимальный объем воды равен полной емкости бачка или немного меньше (чтобы дать возможность дополнительного смыва при необходимости).• Система «смыв-стоп». Ординарная качающаяся кнопка. Объем спускаемой воды определяется произвольно самим пользователем.• «Продвинутые» варианты. Сенсорные кнопки смыва, панели с инфракрасным датчиком, срабатывающие при приближении руки.

На фото: смывная клавиша Twinline от фабрики Geberit.

Встроенный бачок для приставного унитаза

Как монтируется? Бачок скрытого монтажа крепится на поверхности капитальной стены или в нише. «Скрытый» бачок имеет рельефную или покрытую сеткой поверхность для лучшего сцепления с капитальной стеной.

Встроенный бачок для подвесного унитаза

Как монтируется? В зависимости от системы инсталляции, которая, в свою очередь, зависит от того, у какой стенки будет стоять унитаз.

  • Рамная система инсталляции (вся нагрузка передается на пол). Применяется, если вместо стены — легкая перегородка, которая не выдержит тяжелой конструкции унитаз + скрытый бачок. Окно для смывной клавиши находится в бачке сверху. Здесь же — крепления для панели или специальный монтажный короб. Поскольку толщина отделки различна, панели можно «посадить» на разную глубину, крепления отрегулировать по размеру, короб — обрезать, чтобы не выступал наружу.
  • Блочная система инсталляции. Применяется, если сантехническая система устанавливается возле капитальной стены. Встроенный бачок крепят к стене с помощью «мокрого» монтажа и закрывают фальшпанелью. Для более крепкого соединения с раствором используют монтажную сетку.

Встроенная свежесть

Освежители, омывающие поверхность унитаза во время смыва, в системы инсталляции встраиваются по-особому. Так, существуют панели с выдвижными картриджами, куда помещаются дезодорирующие таблетки. Другой вариант – емкость для таблеток размещена на откидной панели смыва.

Другие виды скрытых бачков

  • Бачок треугольного сечения. Позволяет поставить унитаз в угол, такая система компактнее, чем другие.
  • Модель с укороченной рамой. Применяется, если унитаз стоит перед окном или под навесной мебелью.

Два совета

1При установке встроенного бачка нужно обязательно ставить фильтры грубой очистки на подводящие водопроводные трубы.

2Несмотря на то, что сливное устройство легко вынимается через отверстие для кнопки встроенного бачка, при монтаже фальшстены стоит предусмотреть возможность доступа к трубам, чтобы облегчить ремонт в случае протечек.

На фото:

Примеры унитазов со встроенным бачком. Как видно из нашей подборки, "бачок за стеной" используют не только для подвесной, но и для напольной сантехники.

www.4living.ru

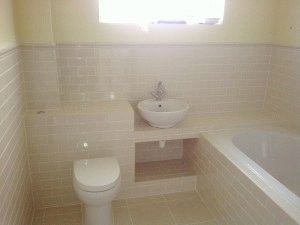

Монтаж приставного унитаза со скрытым бачком.

Задача обустроить удобный современный санузел обычно ставится хозяевами в число одной из первых, во время выполнения ремонтных мероприятий в своей квартире. Важной составляющей, создаваемого комфорта, конечно же, является практичный, гармонично адаптированный в интерьер унитаз. Ведь помимо его сочетания с окружающими предметами, плиткой, общей концепцией квартирного ремонта, он должен быть удобным в использовании, полноценно выполнять санитарные функции, быть надёжным и долговечным бытовым оборудованием.

Общие представления

Именно с учетом вышеперечисленных характеристик хозяину, затевающему ремонт, стоит рассмотреть, как вариант, напольный унитаз со скрытым бачком. Подобная продукция устанавливается на напольное декоративное покрытие впритык к стене. Такие модели удачно сочетают в себе свойства как классических напольных, так и подвесных инсталлируемых рамных изделий.

Приставной унитаз и биде с инталляцией.

Приставные унитазы комплектуются плоскими сливными бачками, соединенными со скрытыми за декоративной стенкой водопроводной и канализационной системами. Поэтому оборудование приставного типа, обходясь значительно дешевле рамных инсталляции, становится оптимальным решением для помещений, в которых совмещаются отхожее место и ванная.

Кроме исполнения привычных уже функций, сантехнический прибор может дополняться некоторыми удобными опциями.

  1. Микролифт. Механизм, напоминающий дверной доводчик. Он плавно опускает крышку, тем самым оберегая изделие от механических повреждений, исключает удар пластика о керамику.
  2. Биде. Кран, для облегчения гигиенических процедур, смонтированный на чаше сантехнического прибора.

Разбираем преимущества и недостатки

Свои неоспоримые преимущества напольный унитаз со скрытым бачком проявляет в следующем:

  • у него практически без лишнего шума наполняется и опустошается бачок в процессе излива, за счет акустической развязки через декоративную стену, а также дополнительных пенопластовых вставок;
  • он ощутимо экономит место в туалете как фактически, так и визуально, что особенно актуально для типовых малогабаритных квартир;
  • интерьер санузла прибавляет в эстетической привлекательности;
  • не требует несущего дорогостоящего каркаса для установки, что также упрощает монтажные мероприятия по сравнению с подвесной инсталлируемой моделью.

Слабые стороны, описываемых приборов, носят относительный характер в сравнении с другими типами сантехнической продукции подобного назначения:

  • стоимость приставных унитазов заметно выше классических напольных изделий;
  • в случае необходимости замены бачка или ремонта коммуникаций возникнут неудобства, связанные с демонтажём декоративной перегородки;
  • в отличие от подвесных моделей, они жестко зафиксированы на поверхности пола, что затрудняет уборку под ними, а также не всегда соответствует требованиям дизайна.

Материалы, используемые при производстве сантехники

Приставной унитаз из санфоянса.

Многие торговые марки для изготовления унитазов со скрытыми бачками используют такую же керамику (фарфор и фаянс), что и для другой своей продукции. Однако вместе с тем встречаются изделия из композитных материалов, натурального камня или нержавейки.

  1. Унитазы из фарфора прочные, устойчивы к чистящим составам бытовой химии, не удерживают неприятные запахи, поэтому легко поддаются уборке и дезинфекции.
  2. Фаянсовая продукция дешевле фарфоровых аналогов, являясь классическим представителем изделий для санузлов. Материалом для её изготовления так же, как и для фарфора, служат смеси керамических глин с другими минеральными добавками. Однако обжиг фаянса происходит при меньших температурах. Несмотря на то, что фаянсовые унитазы покрываются защитной глазурью, как и фаянсовые, их практичность получается несколько ниже – со временем на них появляются микротрещины, они хуже сохраняют первоначальную белизну.
  3. Модели из композитных материалов обладают большой цветовой гаммой, что достигается путём добавления особых пигментов к основе из полимербетона.
  4. Унитазы со скрытым бачком, изготовленные из нержавейки, поддаются легкой очистке, являются самыми прочными, в том числе, устойчивыми к ударам. «Нержавейка» препятствует размножению бактерий. Часто такой сантехникой оснащаются общественные туалеты.
  5. Модели из натурального камня – это яркие представители элитного класса, что подтверждается их самой высокой ценой. Как правило, они производятся по специальным заказам для обустройства дорогих санузлов и саун.

Как выбирать изделие, учитывая его форм-фактор?

Дизайнерские приставные унитаз и биде.

Подбирая унитазы со скрытым бачком для ремонта своего санузла, кроме его эстетических аспектов следует брать во внимание способ соединения оборудования с приемным канализационным патрубком, который должен соответствовать выпуску изделия. При этом разновидностей выпусков всего три: прямой, косой и вертикальный.

  1. Прямой занимает горизонтальное положение относительно плоскости пола. Легко соединяется гофрированным или угловым переходником с раструбом канализации, находящимся в наклонном или вертикальном положении;
  2. Косой имеет ось наклона к полу под определённым углом, в случае совпадения которого с приемным патрубком, может монтироваться без использования переходников;
  3. Вертикальный стыкуется с канализационным раструбом, находящимся под унитазом в полу.

В облегчении ухода за туалетной сантехникой её внутренняя форма также играет определённую роль. Рассмотрим типовые модели.

  1. С тарельчатой чашей или в виде полочки. Все то, что оказывается на тарельчатой поверхности, эффективно смывается водой без образования брызг. Однако остатки воды на полочке способствуют появлению неприятного запаха и отложению солей. Также её недостатком является повышенный расход воды.
  2. С чашей в виде воронки. Попадая в неё, нечистоты не задерживаются, направляясь через гидрозатвор в канализацию. При этом практически не успевают образовываться неприятные запахи, а также экономится вода.
  3. С чашей по типу полу-полочки. Модель сочетает две предыдущие формы, где одна сторона более пологая. Происходит меньшее загрязнение туалета с одновременной экономией воды при сливе.

Устройство слива

Устройство приставного унитаза со скрытым бачком.

Приставной сантехприбор комплектуется специальным плоским бачком, который специально разработан для скрытого монтажа. Устанавливается он в нишу, которую изготавливают в стеновых конструкциях на глубину до10 см.

Бачок, сделанный из высококачественного полимерного материала, обладает высокой прочностью и продолжительным сроком службы, что также относится ко всей его начинке. Поэтому ситуации с настройкой или ремонтом не потревожат вас долгие годы.

Бачок скрытого монтажа для приставного унитаза может подключаться к водопроводной сети из любого доступного положения по периметру своей боковой поверхности. Встроенный запорный вентиль является обязательным условием его эксплуатации.

Схема скрытого бачка.Сливная арматура связывается с кнопкой активации потока пневматическим приводом или тросиком. Управление, состоящее из двух кнопок, даёт возможность значительной экономии воды. Одной кнопкой инициируется излив половины объема жидкости, другой – оставшаяся часть. А оснащение устройством, которое позволяет, нажав повторно кнопку, прервать поток, даёт возможность самостоятельно регулировать количества сбрасываемой воды.

Этапы установки

Установка бачка для унитаза означает его монтаж в нише стены на, предусмотренные в конструкции, крепление при помощи дюпелей с саморезами или анкеров. К устройству подключаются коммуникации: водопровод, патрубок излива, а также присоединяется на защелках коробчатый удлинитель для кнопки. Патрубок излива предварительно подгоняется по длине и высоте, соответствующей расстоянию от выхода из пластиковой ёмкости до входа в приставную чашу.

Установка бачка скрытого монтажа, видео:

Надежно закрепленные трубопроводы и бачок полностью замуровывается цементным раствором или закрываются листовыми материалами (гипсокартонными, магнезитовыми, ЦСП и т.д.), которые, как правило, декорируют плиткой, иногда цементными штукатурками или иными гидрофобными способами. С внешней стороны экрана (в его отверстиях) остаются раструб для стыковки с канализацией (для прямого и косого отводов) и смывной патрубок, с которыми позже соединяют приставной унитаз, а также выступающий коробчатый удлинитель кнопки.

Окончательную сборку кнопочного механизма осуществляют после подрезки удлинителя заподлицо с внешней поверхностью декоративной отделки и проверки работы запорной арматуры.

Далее выполняется монтаж самой чаши, которую первоначально ставят на предполагаемое место для разметки. Обозначив точки крепежных элементов, изделие сдвигают в сторону, и подготавливают отверстия под анкерную фиксацию. После чего можно состыковать унитаз с патрубками подачи воды и сброса в канализацию, установив его на место с затяжкой креплений. Тыльную привалочную поверхность чаши рекомендуется обработать герметиком.

Монтаж напольного приставного унитаза, видео:

Что еще учитывать?

  1. Что высота установки сантехники зависит от укладываемой плитки, т.е. плюс к получистовой поверхности пола 12-20 мм.
  2. Что соединение канализационных систем осуществляется жёсткой подводкой. Подключение с помощью гофры не рекомендуется из-за их быстрого износа.
  3. Что на всех этапах, до окончательной фиксации, используют контроль пространственной ориентации блоков конструкции при помощи уровня.
  4. Что соединение патрубков станет легче и надежней, если для их стыковки применять сантехнический силикон.

Соблюдение нехитрых монтажных приемов, а также рекомендаций заводской инструкции, обязательно идущей в комплекте с приставным унитазом, обеспечат вам гарантированный долгий срок комфортной эксплуатации этого сантехнического изделия.

comments powered by HyperComments

santech-info.ru

Ремонт сливного бачка унитаза своими руками

Неотъемлемыми атрибутами комфортного проживания являются привычные для человека блага цивилизации, такие как эргономичная мебель, стабильное водоснабжение, правильно спланированное освещение и сантехника, работающая без перебоев. Исправная работа всего перечисленного оборудования воспринимается как должное, а поломка почти всегда становится неожиданностью, принося массу неприятностей. Чаще всего объектом повышенного внимания домовладельцев становится сантехника, и чтобы обеспечить ее бесперебойное функционирование, необходимо заранее позаботиться о ее правильном монтаже, подразумевающем крепкое соединение труб и шлангов, исправность крепежа и прокладок. Если сантехника эксплуатируется в течение длительного периода времени, необходимым условием ее бесперебойной работы являются профилактические осмотры, которые позволят вовремя выявить износ арматуры, обусловленный ненадлежащим качеством воды. Своевременное обслуживание сантехнического оборудования позволит предотвратить затопление своего жилища и жилища ваших соседей. В случае возникновения поломки сантехнического оборудования, наилучшим выходом будет вызов сантехника, который максимально быстро и эффективно устранит поломку. Если у вас нет возможности вызвать мастера, вы можете осуществить самостоятельный ремонт сливного бачка унитаза, технология которого не представляет сложностей.

Содержание

  1. Принцип устройства унитаза: основные положения
  2. Различия сливных бачков для унитазов: классификация сливных бачков
  3. Устройство сливного бачка: основные элементы
  4. Наиболее частые неисправности сливного бачка: методы их устранения



Принцип устройства унитаза: основные положения

Чтобы разобраться в поломке и найти наиболее оптимальный способ ее устранения, необходимо изучить теоретические основы устройства сантехнического оборудования и понять, как устроен слив воды в унитазе. Независимо от конструктивных особенностей унитаза, любая модель характеризуется наличием двух основных деталей – чаши, расположенной на полу или закрепленной на стене, и емкости для воды, расположенной сверху. Именно эта емкость и является сливным бачком. В основе функционирования слива воды лежит принцип «гидрозатвора», подразумевающий смыв воды в сток под действием силы тяжести при нажатии на кнопку (рычаг), способствующему открытию пробки.

Различия сливных бачков для унитазов: классификация сливных бачков

Современный рынок сантехнического оборудования предлагает потребителю широкий выбор различных сливных устройств, относящихся к различным типам и видам. Существует большое количество разновидностей сливных бачков, которые могут классифицироваться в соответствии с множеством признаков, представленных ниже.

Расположение бачка по отношению к унитазу

Традиционный способ установки унитазов, не теряющий своей актуальности и на сегодняшний день, предполагает создание слитной конструкции, объединяющей бачок и унитаз в единое целое. Преимуществом этого способа установки является отсутствие необходимости монтажа выпускной трубы, объединяющей чашу унитаза и сливной бачок.

Несмотря на преимущества и надежность традиционного способа установки, набирают популярность скрытые конструкции и подвесные унитазы. Первый вариант идеально подойдет для квартир с евроремонтом. Он подразумевает установку сливного бачка внутрь стены таким образом, что он становится абсолютно незаметным. Запуск системы осуществляется посредством нажатия на специальную кнопку, расположенную на панели.

Подвесные конструкции – еще один новомодный способ установки унитазов, подразумевающий подвешивание сливного бачка на определенной высоте от чаши унитаза. Особенностью данной конструкции является сильный напор воды, гарантирующий эффективный слив. Однако у нее есть и минусы, один из которых – излишний шум, который создается в процессе слива воды. Несмотря на наличие минусов, в целом подобные конструкции считаются одними из самых практичных и удобных, а их внешний вид станет отличным дополнением интерьера, выполненного в ретро-стиле.

Основные виды спусковых механизмов

Наиболее распространенными видами спусковых механизмов являются кнопочные и штоковые сливные устройства, зарекомендовавшие себя как одни из самых надежных и прочных систем. Кнопочные сливные механизмы  наиболее актуальны для сливных бачков закрытого типа. Их главный элемент - кнопка, может располагаться  сбоку сливной чаши или в центре. Различают одно- и двухрежимные кнопочные механизмы. Последний подразумевает наличие двух кнопок: одна из них сливает воду полностью, а вторая наполовину. Подобный принцип устройства позволит сэкономить воду при возникновении такой необходимости. Аналогичный принцип работы сливного устройства может быть реализован и посредством одной кнопки, если количество слитой воды определяется степенью нажатия на кнопку.

Набирают популярность и сливные устройства, в основе которых используются рычаги или цепочки. Производитель предпочитает располагать подобные механизмы в боковой части сливной конструкции. Чтобы осуществить слив воды достаточно потянуть за рычаг или цепочку. Данный тип сливной системы будет наиболее актуален для подвесных унитазов. Ввиду этих особенностей, ремонт сливного бачка подвесного унитаза будет несколько отличаться. Независимо от выбранного типа установки сливного бачка, различают ручной спусковой механизм, предполагающий ручную установку объема сливаемой воды, и автоматический.

Особенности системы набора воды

Различают несколько видов арматуры, регулирующей подачу воды:

  • Боковая подача воды, предполагающая расположение арматуры сверху, характерна для сантехнического оборудования российских производителей. Несмотря на то, что сантехника, оснащенная данным механизмом, характеризуется дешевизной, она не является высоко востребованной, что обусловлено достаточно шумным набором воды. Для моделей, отличающихся более высокой стоимостью, характерно использование специальной трубки, снижающей шум, которая способствует подаче воды непосредственно ко дну.
  • Нижняя подача воды свойственна для моделей как отечественных, так и зарубежных производителей, относящихся к достаточно высокой ценовой категории. Особенности механизма нижней подачи воды сводят шум от воды до минимальных показателей.

Устройство сливного бачка: основные элементы

Чтобы правильно определить причины возникших неисправностей и своевременно их устранить, необходимо хотя бы в общих чертах иметь представление о внутреннем устройстве сливного бачка. Несмотря на различия арматурных конструкций сливного бачка, для него характерна единая схема устройства. Внутреннее устройство сливного бачка подразумевает наличие следующих элементов:

  • Запорная или сливная арматура регулирует слив воды из сливного бачка в унитаз и препятствует ее утечке без необходимости. В процессе заполнения бачка, вода, находящаяся в нем, способствует плотному прижатию поверхности клапана к сливу в унитаз, в виду чего утечка вод прекращается. Таким образом, если сливной бачок пропускает воду, это связано с неисправностью запорной арматуры;
  • Наливной клапан, который совмещен с водоподающим устройством и предназначенный для регулировки уровня воды в сливном бачке. По достижении водой определенного уровня ее подача в бачок прекращается. Индикатором уровня воды является поплавок, соединенный с наливным клапаном посредством латунного стержня. Если первые модели сливных устройств предполагали боковое расположение наливного клапана и горизонтально размещение поплавка, то современные модели сантехники, сохраняя традиционный принцип действия, предусматривают расположение наливного клапана в нижней части сливной чаши, тогда как поплавок характеризуется вертикальным размещением;

Важно! Проблемы, приводящие к необходимости ремонта бачка унитаза, чаще всего связаны с неисправностью именно этого механизма и в большинстве случаев сводятся к его регулировке.

  • Механизм слива и перелива воды, конструкция которого представлена пластиковой арматурой, оборудованной пусковыми кнопками. Его функция заключается в препятствии попадания воды из бачка в помещение в случае возникновения неисправностей поплавкового клапана. Система перелива воды, соединенная со сливом, приходит в действие после нажатия на пусковую кнопку. Избыток воды не выливается наружу за счет соединения механизма слива с устройствами перелива, которая способствует выходу лишней воды в канализационную систему. Немаловажным элементом системы является поплавковый кран, соединенный с поплавком, регулирующим уровень воды в бачке. Неисправности, связанные с функционированием поплавкового крана,  приводят к протечкам воды из бачка.

Важно!  Каждый из этих элементов может прийти в негодность, что приведет к необходимости его починки. В связи с этим нет необходимости рассматривать проблемы, связанные с повреждением корпуса бачка, так как на практике ликвидация трещин и сколов корпуса практически невозможна. Это обусловлено неэффективностью даже самых современных клеевых составов, что становится наиболее частой причиной замены бачка унитаза.

Наиболее частые неисправности сливного бачка: методы их устранения

Протечка воды в помещение: причины и методы устранения поломки

Если вы заметили появление воды в помещении, скорее всего, причиной этого являются неисправности крепления. В этом случае неопытные домовладельцы, скорее всего, впадут в панику и, задумываясь о замене сантехники, займутся поиском ответа на вопрос: «Как поставить унитаз и избежать его поломок в процессе эксплуатации?». Но не стоит торопиться, данная проблема легко устранима. Рассмотрим наиболее частые причины возникновения указанной неисправности:

  • Износ уплотнительного кольца, установленного между бачком и чашей унитаза;
  • Нарушение целостности прокладок крепежных болтов.

Все эти неисправности не требуют сложной диагностики и могут быть выявлены даже при просто визуальном осмотре. Если вы обнаружили указанные неисправности, попытайтесь подтянуть крепежные элементы, не прилагая при этом чрезмерных усилий, которые могут стать причиной поломки бачка или даже нарушению его целостности.

Если вы произвели указанные манипуляции, и они при этом оказались безуспешны, специалисты рекомендуют снять сливной бачок и произвести замену резинового уплотнения на сливном канале. Также они рекомендуют заменить уплотнительные прокладки и шайбы на крепежных болтах.

Важно! Чтобы повысить плотность стыков, сделав их более надежными, специалисты рекомендуют произвести их дополнительную герметизацию силиконом.

Что делать, если вода не поступает в бачок?

Указанная поломка также не является редкостью, а ее самая распространенная причина кроется в засорении наиболее узкой части клапана. Устранение данной неполадки не вызовет трудностей – для этого достаточно выпустить из бачка всю воду и открутить клапан вместе с рычагом и поплавком. После этого вы заметите достаточно узкое отверстие, предназначенное для поступления воды в бачок. Для устранения его засора произведите его чистку с помощью иголки или тонкой проволоки. Далее необходимо слегка открутить вентиль на входном патрубке и произвести промывку остатков возникшего засора. Убедившись в том, что вода свободно поступает через отверстие в бачок, закрутите вентиль и установите клапан с рычагом и поплавок в первоначальное положение.

Постоянная течь воды из бачка в унитаз: причины и способы устранения поломки

Причинами данной неисправности могут стать:

  • Перекос поплавкового рычага;

Как устранить? Если вы столкнулись с данной проблемой, достаточно придать рычагу оптимальное для него положение.

Повреждение поплавка, приводящее к тому, что он начинает пропускать воду внутрь себя.  Это неизбежно приводит к его устремления на дно емкости бачка, то есть вода, попавшая внутрь поплавка, препятствует его возвращению в исходное положение, при котором происходит перекрытие потока водопроводной воды. Если этого не происходит, излишки воды посредством системы перелива, сбрасываются в унитаз.

Как устранить? Единственно возможным вариантом эффективного ремонта, в данном случае, является замена детали.

Для этого воду перекрывают по стояку, производят демонтаж устройства, а на его место ставят новую, заранее купленную аналогичную деталь.

Важно! Чтобы произвести ремонт арматуры сливного бачка унитаза максимально эффективно, в процессе ее выбора специалисты рекомендуют обращать внимание на габариты и конструктивные особенности деталей, так как некоторые из них не всегда являются взаимозаменяемыми.

Важно! В большинстве случаев для изготовления современных поплавков используют пластик или нержавеющую сталь. Поплавки, изготовленные из указанных материалов, практически не подвержены протечкам.

Износ уплотнительных элементов арматуры слива. Выяснить, действительно ли причина неисправности кроется в износе уплотнительных элементов, достаточно просто. Для этого достаточно слегка поджать рукой клапан:  если вода начала поступать, значит, вы не ошиблись, проблема действительно кроется в износе запорного клапана, резиновых прокладок или уплотнителя. Устранить данную поломку можно путем замены расходных материалов.

Износ поплавка также может стать причиной постоянных протечек. В этом случае в поплавке образуется дыра, через которую и происходит отток воды.

Важно! Если на момент возникновения проблемы у вас нет под рукой необходимых деталей, проведите «временный» ремонт. Для этого, дыру, образовавшуюся в поплавке, заклеивают разогретым пластиком или обматывают поплавок, вышедший из строя, полиэтиленовым пакетом, тем самым производя его герметизацию. При этом важно не забыть закрепить его вокруг поплавкового рычага.

Ремонт сливного бачка унитаза с кнопкой: порядок действий

Как произвести снятие крышки с одной кнопкой?

  • Открутите стопорное кольцо вокруг кнопки. При этом важно избежать сильного давления на нее, так как для изготовления колец в большинстве случаев используется пластик;
  • Произведите снятие крышки и приступайте к ремонту.

Как говорилось выше, причиной постоянной протечки воды из бачка в унитаз может быть несколько причин:

  • Неправильное положение поплавка – в этом случае просто снимите крышку унитаза и поправьте поплавок.
  • Износ резиновой груши на поплавковом клапане, вследствие чего она не обеспечивает герметичность.

В этом случае необходимо произвести ее замену. Для этого зафиксируйте поплавок в верхнем положении и, открутив гайку, соединяющую бачок и трубу слива, осуществите извлечение всего механизма;

  • Удалите старую грушу, заменив ее на аналогичную модель со сходными характеристиками.
  • Если произошел износ болтов, удерживающих грушу, необходимо произвести их замену.
  • Для этого слейте воду из бачка, удалив ее остатки;
  • Открутите накидную гайку, расположенную между гибкой подводкой и поплавковым клапаном, а также болты. Приложив небольшие усилия, наклоните назад бачок с полочкой, освободив резиновую манжету, расположенную между бачком и унитазом;
  • Раскрутите поврежденный болт, а также парный ему, и удалите их. Важно произвести замену обоих болтов, даже если целостность второго пока не нарушена. Для замены подберите болты аналогичных размеров, изготовленные из латуни или нержавеющей стали;
  • Снимите фаянс под седло груши и произведите его тщательную очистку, произведя аналогичные мероприятия с полочкой и бачком. Промажьте грушу силиконовым герметиком, что впоследствии позволит решить проблемы с ее износом и предотвратит необходимость ее замены;
  • Произведя сборку бачка, стяните конструкция новыми болтами, избегая при этом перекосов. Чтобы предотвратить повреждение хрупкого фаянса, не прилагайте чрезмерных усилий в процессе сборки конструкции;
  • Откройте воду и заполните бачок, внимательно следя за тем, не происходит ли протечек.

Выход из строя рычага спуска: как устранить?

Как определить, что в вашем случае речь идет именно об этой неисправности? Это достаточно просто: если вы нажали на кнопку спуска воды, но слив при этом не начался, данная глава будет для вас полезна.

Причина подобной неисправности кроется в нарушении тяги, и единственно верны выходом является ее замена.

Важно! В данном случае также можно произвести «временный ремонт», сделав тягу из толстой проволоки и скрутив ее в несколько слоев. Однако импровизированная тяга не отличается длительным эксплуатационным сроком – со временем проволока начнет гнуться, что также приведет к ее выходу из строя.

Прежде, чем вы приступите к ремонту старого сливного бачка унитаза в данном случае, ослабьте крепление кнопки к крышке бачка. Чтобы осуществить это, поверните декоративную гайку на несколько оборотов – в большинстве случаев этого бывает достаточно для того, чтобы приподнять крышку, получив доступ к механизму.

Шумное наполнение бачка водой: как устранить?

Зачастую мастерам приходится столкнуться с данной проблемой, и особенно это касается обладателям сантехнического оборудования, характеризующегося наличием бачков с боковым подводом воды. По истечении определенного периода времени емкость бачка начинает наполняться с шумом, чего не было «на заре» эксплуатации.

Чаще всего, причиной данной неисправности становится отсоединение глушителя воды, представляющего собой специальную трубку, через которую происходит подача воды в нижнюю часть бачка без каких-либо шумовых эффектов.

Чтобы ликвидировать данную неисправность, наденьте глушить на специально предназначенный штуцер.

Ремонт сливного бачка унитаза с кнопкой видео

strport.ru

Сливной бачок для унитаза устройство

Несмотря на широкое разнообразие дизайнерских решений, основной элемент унитаза – сливной бачок – остается неизменным на протяжении ста пятидесяти лет. Его основная функция – обеспечивать интенсивный поток воды, который обеспечивает быстрый смыв и образует пробку из чистой воды, запирающую запахи. Все это делает важнейшим элементом сливной бачок для унитаза устройство и конструкция которого зависят от конфигурации унитаза и дизайна туалетной комнаты.

Сливной бачок для унитаза устройство

Современные сливные бачки могут имитировать самые разнообразные материалы

Содержание статьи

Современные сливные бачки

Несмотря на всю свою простоту, сливной бачок остается важнейшим сантехническим элементом. В его задачу входит удержание необходимого количества воды и ее спуск в соответствии с заданными параметрами. Внешне сливной бачок представляет собой небольшую емкость, установленную выше унитаза и снабженную кнопкой. Для того чтобы обеспечить накопление воды и принудительный смыв, применяется сливная арматура – система клапанов и рычагов. Сливной бачок для унитаза устройство и функции которого не отличаются у различных моделей – это не только резервуар, это простая и надежная система, которая будет работать безотказно только в случае правильного монтажа.

Если система смыва во всех бачках одна и та же, то их конструкция, внешний вид и способы размещения могут сильно различаться.

Унитаз и бачок в стиле Hi-Tech

Унитаз и бачок в стиле Hi-Tech

Раздельный

Бачки не снабжаются какими-либо насосными системами, спуск воды происходит под действием силы тяжести. Это означает, что мощность потока зависит от двух вещей – высоты водяного столба и объема бака. Первые модели унитазов устанавливались в дореволюционных домах, где система водопровода и канализации были далеки от совершенства. Жильцы не могли себе позволить сливать большой объем воды из-за необходимости экономии, однако для качественного смыва водяной поток должен был быть достаточно интенсивным.

Раздельные системы, которые монтировались в сталинских домах

Раздельные системы, которые монтировались в сталинских домах

Решением проблемы стала конструкция, которая иногда встречается и сегодня. Сливной бак небольшого объема подвешивается на высоте человеческого роста или выше, соединяется с водопроводной трубой. Сливной бачок для унитаза устройство которого подразумевает верхнее размещение, снабжается длинным шнуром. В современных туалетных комнатах такая конструкция не всегда может быть смонтирована из технологических соображений, однако в ретро-интерьерах подобные модели смотрятся потрясающе. Огромный плюс этих бачков – качественный смыв небольшим количеством воды. Недостаток в повышенном шуме, кроме того ретро модели – это редкие дизайнерские вещи, которые стоят дорого.

Современные вариации раздельных бачков

Современные вариации раздельных бачков

Компакт

Удобный, привычный и очень функциональный способ установки бачка – непосредственно на унитаз. Такая емкость прикрепляется с помощью болтов, а между двумя фаянсовыми деталями устанавливается прокладка. Эта конструкция удобна в использовании и обслуживании. Максимальная высота размещения кнопки сливного бачка – менее одного метра, поэтому с ней одинаково хорошо управится и ребенок, и взрослый. Крышка бачка как правило, используется в качестве дополнительной полки. Такую емкость можно открыть, проверить, при необходимости заменить детали.

Унитаз типа компакт

Унитаз типа компакт

Моноблок

Унитаз-моноблок – это вариация унитаза типа компакт. В этом случае сохраняются все преимущества, которые присущи обычному компакту, кроме того отсутствует необходимость крепления. Минусом является то, что в случае поломки, сколов и других физических повреждений, не удастся заменить унитаз или бачок отдельно, придется демонтировать сразу весь комплект. Сливной бачок для унитазов,  устройство которого не требует дополнительных креплений, наиболее удобен в монтаже.

Моноблок – система, когда чаша унитаза и бачок объединены

Моноблок – система, когда чаша унитаза и бачок объединены

Инсталляция

Инсталляция – это металлическая конструкция, которая позволяет вмонтировать сливной бачок в стену и удерживать его там. Наиболее современный вариант, он подойдет тем, кто желает сэкономить пространство, а также сделать свою туалетную комнату стильной и неповторимой.

Дизайн туалетной комнаты

Дизайн туалетной комнаты

В этом случае все коммуникации, в том числе место крепления бачка, спрятаны в стене и демонтаж такого устройства сопряжен с капитальным ремонтом. Классическое устройство сливного бачка унитаза с кнопкой предполагает ее расположение на стене, при этом сам резервуар не виден. Сливная арматура и подводка остаются доступными для текущего обслуживания, также через переднюю панель можно осуществлять проверку исправности элементов системы.

Так выглядит процесс обслуживания встроенного сливного бачка

Так выглядит процесс обслуживания встроенного сливного бачка

Устройство и принцип работы системы слива

Принципиальная схема сливного механизма выглядит следующим образом: клапан закрывает отверстие, будучи прижат весом находящейся сверху воды. При нажатии на кнопку происходит поднятие клапана, отверстие открывается, и вода под действием силы тяжести сливается вниз.

Сливной клапан – комплект

Сливной клапан – комплект

Запорно-сливная арматура

Кроме смыва бачок должен еще и накопить заданное количество воды. Для этого используется поплавковый механизм, который останавливает подачу воды при достижении определенного уровня.

Впускной механизм

Впускной механизм

Системы с двумя кнопками

Объем воды в сливном бачке в среднем составляет 8 – 10 литров, этого достаточно, чтобы полностью смыть фекалии и образовать в сифоне пробку из чистой воды. Не всегда ситуация требует большого расхода воды, иногда достаточно нескольких литров. Важная особенность любой системы слива состоит в том, что чем меньше объем жидкости, тем тише работает бачок. Современная арматура оборудуется мембранным механизмом, позволяющим разделять потоки воды. Для того чтобы слить небольшое количество воды, устройство сливного бачка унитаза с двумя кнопками может открывать только часть мембраны, при этом объем спускаемой жидкости – от 4 до 6 литров. В случае нажатия на другую кнопку спускается вся вода из бачка, так как мембрана открывает отверстие целиком.

Двойная кнопка слива на встроенном бачке

Двойная кнопка слива на встроенном бачке

Достоинства и недостатки бачков различных типов

Некорректно давать оценку той или иной модели бачков. В большинстве случаев выбор в пользу конкретного типа оборудования делается по субъективным соображениям, таким, как дизайн, габаритные размеры, возможность производства ремонтных работ. Сами по себе емкости не подвержены каким-либо серьезным поломкам. Однако существует критерий, на который стоит обращать внимание – качество комплектующих. Надежный и долговечный бачок – это гарантия того, что, во-первых, хозяева и их соседи не подвергнутся затоплению из-за не сработавшего запорного механизма. Вторая неприятность, которая может случиться из-за неисправной арматуры – пропускание воды. В самый ответственный момент бачок может оказаться пустым, кроме того расход воды из-за такой поломки существенно возрастает. Качество арматуры должно подтверждаться техническим паспортом и гарантией продавца.

Выбираем бачок

Качественный и надежный бачок отвечает следующим требованиям:

  • сливная арматура содержит большое количество металлических деталей;
  • кнопки нажимаются легко, возвратный механизм исправен;
  • бачок не имеет сколов, царапин и других повреждений.

Видео: сливной бачок для унитаза устройство



Понравилась статья?Сохраните, чтобы не потерять!

Загрузка...

homemyhome.ru
