Армирование ленточного фундамента, технология своими руками. Армирование фундамента своими руками


Армирование ленточного фундамента своими руками

Согласно нормам и правилам обустройства фундаментов, бетонную массу необходимо усилить арматурой, но даже армирование ленточного фундамента можно выполнить своими руками.

По законам сопротивления материалов, бетонный монолитный блок способен выдерживать максимальные нагрузки на сжатие.

При этом его прочность при нагрузке «на изгиб» совсем невелика.

По сути, бетон является хрупким материалом.

Для придания бетону необходимой эластичности, его укрепляют металлической или композитной арматурой. Этот процесс называется армирование.

Армированный бетон способен с одинаковой надежностью воспринимать статические и динамические нагрузки.

Предварительный этап

Процедура армирования ленточного фундамента начинается после того, как выкопана и обустроена траншея.

Под небольшие объекты типа бани, гаража, летней кухни или небольшого дома траншею удобнее выкопать вручную.

В таком решении есть следующие преимущества:

  • небольшой объем вынутой земли;
  • стены траншеи ровные;
  • объем бетона потребуется оптимальный.

На дно засыпается слой песка толщиной 10 см, который нужно уплотнить. Для этих целей его проливают водой. Это самый эффективный способ уплотнения.

На видео показано, как выполняются работы по разметке и подготовке траншеи под свайно-ленточное основание.

Видео:

Для того чтобы правильно рассчитать потребность в арматуре, необходимо еще раз измерить длину и ширину траншеи.

Если свайно-ленточный фундамент имеет не прямоугольную, а более сложную конфигурацию, нужно взять в расчет размеры дополнительных отрезков.

Протяженность периметра, измеренная в метрах, послужит основой для подсчета потребности в арматуре.

Каркас из арматуры может иметь сложный профиль. Это зависит от размеров фундамента. В самом простом варианте каркас собирается из пяти продольных отрезков.

Значит, длину периметра нужно умножить на пять. Таким способом определена общая длина арматуры, которая потребуется для обустройства фундамента.

Сборка каркаса

При закупе арматуры надо учесть, что пруток потребуется и на изготовление поперечных стержней. Стандартная длина арматурного прутка диаметром 12 мм составляет 11,7 метра.

Многолетняя практика показывает, что каркас можно изготовить заранее и уже в готовом виде установить в траншею.

Нередко используется и другой способ, когда сборка арматурного остова выполняется своими руками непосредственно в траншее. Принципиальной разницы между этими подходами нет.

Важно, чтобы все действия по сборке выполнялись правильно, в соответствии с действующими строительными нормами. Конкретный выбор делается исходя из реальных условий.

Монолитный свайно-ленточный фундамент получил такое наименование в соответствии со своими прочностными характеристиками.

Это значит, что прочность основания на любом участке одинакова.

Такое условие в значительной мере должен обеспечивать арматурный каркас. Арматурную конструкцию нужно собрать и зафиксировать в собранном положении таким образом, чтобы ее жесткость была одинаковой на любом отрезке.

Исключение составляют углы. Здесь выполняется соединение продольного и поперечного участков. Их необходимо соединить правильно, в строгом соответствии с требованиями технологии.

Изготовление поперечных элементов

Каркас, предназначенный для армирования свайно-ленточного фундамента, имеет объемную форму.

Для того чтобы получить требуемый объем, можно использовать короткие отрезки арматуры, а также специальные заготовки круглой или прямоугольной формы.

Удобнее работать с прямоугольными хомутами, которые нужно изготовить заранее. Это ответственный этап и все операции требуется выполнять правильно.

При формировании арматурного остова чаще всего используют арматуру диаметром 12 и 8 мм. Поперечные хомуты гнут из тонкого прутка.

В этом деле требуется точность исполнения операций. Так называемые хомуты должны иметь одинаковые размеры.

Предварительно следует сделать разметку арматурного прутка. Высота и ширина изделия определяется в соответствии с размерами поперечного сечения ленточного фундамента.

Когда глубина траншеи составляет 1 м, а ширина 0,5 м, то размеры хомута должны составлять 0,7 и 0,3 соответственно.

Эти пропорции близки к нормативам, которые указаны в правилах строительства.

Изготовить хомуты можно своими руками. Здесь можно воспользоваться станком для гибки арматуры или сделать простейшее приспособление из подручных материалов.

Очень важно правильно настроить приспособление и отработать последовательность операций.

Подготовка арматуры

Следующим шагом нужно подготовить арматуру, из которой будет собираться остов. Прут арматуры должен иметь такую же длину, как и длина одной стороны дома.

На практике такое совпадение встречается очень редко. В том случае, когда прут арматуры оказывается длиннее, его просто обрезают до требуемого размера.

Видео:

Если арматура оказалась короче, то ее необходимо нарастить. Делается это простой связкой двух или более отрезков. Соединение нужно выполнить специальной вязальной проволокой.

Важно помнить, что перехлест прутков должен быть не менее одного метра. Армировать фундамент желательно целыми отрезками прутка.

Сборка каркаса под фундамент

Удобнее собрать каркас на площадке рядом с траншеей под свайно-ленточный фундамент. Первым действием следует разложить хомуты вдоль траншеи на расстоянии одного метра один от другого.

Следующий шаг – продеть длинный отрезок арматуры внутрь хомута и выполнить крепление в каждой точке соприкосновения. Затем, таким же способом продеваются следующие три отрезка.

Все они связываются с хомутами вязальной проволокой. Пятый отрезок арматуры укладывается поверх полученной конструкции и крепится к хомутам таким же способом.

После завершения этой операции можно сказать, что каркас на одну сторону фундамента готов.

При стандартной форме свайно-ленточного основания таких конструкций должно быть четыре. Две по длинной стороне и две по ширине.

Следующим действием собранные конструкции опускаются на свое место в траншее. Здесь их нужно скрепить между собой и сделать это правильно.

Делается это тем же способом с применением вязальной проволоки. Для усиления конструкции внешние углы соединяются с помощью уголков, согнутых из арматуры.

Монолитный ленточный фундамент требует повышенной прочности в угловых опорных точках. Вязка арматуры выполняется с использованием соответствующих инструментов.

Это могут быть специальные щипцы или крючок, который можно сделать своими руками.

Установка каркаса

После того, как каркас опущен в траншею, его необходимо правильно сориентировать. Это ответственная операция, которая определяет надежность основания в целом.

Монолитный свайно-ленточный фундамент не оправдает своего назначения, если не будут выполнены простые по своему содержанию требования.

Первое требование заключается в том, чтобы прутки арматуры не выступали наружу из бетонного основания. На видео показан правильно установленный в траншее арматурный остов.

Видео:

Практика показывает, что при индивидуальном жилищном строительстве правила не всегда соблюдаются. Ничего хорошего из этого не следует.

Оторвать арматуру от грунта

Согласно многолетнему опыту строительства известно, что между арматурным остовом и грунтом должно быть расстояние в пределах десяти сантиметров.

Для того чтобы обеспечить этот зазор, используются специальные опоры. На практике чаще всего применяют обломки кирпича или обрезки металлического уголка.

Горизонтальная планировка

Армированный монолитный фундамент служит долго и надежно, если все требования при его обустройстве выполнялись с высокой точностью.

Верхнюю плоскость каркаса необходимо выставить строго горизонтально. В этом случае верхний слой бетона будет иметь одинаковую толщину по всей поверхности.

Вертикальная ориентация

Каркас необходимо закрепить в траншее таким образом, чтобы арматура не соприкасалась со стенами опалубки.

Если этого не сделать, то при заливке бетона вся конструкция может потерять форму и сдвинуться в одну из сторон.

Боковые распорки легко устанавливаются своими руками. Для этих целей можно применить отрезки арматуры.

Заливка фундамента

Правильно выполненные работы по армированию ленточного фундамента позволяют добиться желаемого результата. Основание будет служить долго и надежно.

Даже значительные изменения внешних условий, таких как повышение уровня грунтовых вод или проседание грунта, не окажет на ленточный фундамент существенного влияния.

В то же время очень важно аккуратно выполнить завершающую часть работ по обустройству ленточного фундамента в целом. Заливка бетона не сложная, но ответственная операция.

На видео показано, как она выполняется.

Видео:

Многие застройщики, которые возводят дом своими руками, предпочитают выполнять заливку ленточного фундамента самостоятельно. В таком решении есть рациональное зерно.

Заливка производится поэтапно. В данном случае важно то, что можно отследить положение арматуры и не допустить перекосов или деформации.

По завершении заливки ленточный фундамент должен набрать прочность в течение трех-четырех недель.

novolitika.ru

правильное армирование и расчет диаметра своими руками

Основой любого здания, не зависимо от его назначения, является фундамент и от того, насколько правильно и надежно вы его сделаете, будет зависеть прочность и долговечность всего здания. Чаще всего используется ленточный фундамент, он располагается по периметру будущего здания.

Для обеспечения максимальной прочности и надежности, надо выполнять армирование ленточного фундамента, для чего используется арматура, диаметр которой в каждом конкретном случае рассчитывается индивидуально, все это можно сделать своими руками.

Основание для загородного дома

Для чего проводится?

Исходя из свойств бетона, понятно, что если он без арматуры, то работает на сжатие, в том случае, когда будет проведено его армирование, конструкция начинает работать на расширение. Таким образом, если вы сделаете ленточный фундамент без армирования, то после постройки здания, он начнет проседать, и дом будет трескаться или вообще начнет разрушаться.

Наличие арматуры определенного диаметра, даст ленточному фундаменту дополнительную прочность, и он сможет выдержать нагрузку здания, при этом не будет происходить его усадка.

Расчет арматуры для ленточного фундамента является важным этапом проведения работ, так как если ее будет недостаточно или ее диаметр и шаг не будет соответствовать параметрам здания, то фундамент от его веса начнет проседать.

Реализация армировки

Самым простым способом армирования ленточного фундамента является использование квадратов, размер которых 45х45 см, они укладываются сразу на трамбовку, а сверху заливают бетон.

Более надежным способом армирования является такой: сначала отрезается арматура по высоте фундамента, после чего прутья вбиваются в землю. Затем к вертикальным прутьям привязывают горизонтальные прутья, чтобы получился квадрат или прямоугольник.

Привязывать начинают снизу, от уровня трамбовки, необходимо отступить порядка 10 см. Верхний ярус должен не много не доходить до верха вертикальной арматуры. После заливки бетона, он должен быть выше верхнего прута приблизительно на 5 см.

Надежный способ армирования основания

Во время эксплуатации, основание здания постоянно подвергается нагрузкам не только от веса дома, но и от возможного смещения грунта, а также от морозного пучения.

Если не вникать в подробности, то нижняя часть основания здания будет испытывать растяжении, а верхняя его часть будет испытывать нагрузки на сжатие.

Пример работы бетона

Если говорить о бетоне, то у него устойчивость на сжатие в 50 раз выше, чем устойчивость на растяжение в тоже время стальные прутья наоборот могут выдерживать большие нагрузки на растяжение.

Исходя из этого, некоторые строители могут сделать неправильный вывод о том, что необходимо проводить армирование только нижней части основания.

Но они не правы, так как необходимо учитывать еще и действие сил морозного пучения, что приходится на верхнюю часть основания и их подъемная сила часто может превышать вес дома и таким образом, вызывается растяжение в верхней части фундамента.

Теперь становится понятно, что армировать надо как верхнюю, так и нижнюю часть ленточного фундамента. После того как проведена укладка арматуры своими руками, вы получите уже не бетон, а новый материал – железобетон, он может выдерживать большие нагрузки, как на сжатие, так и на растяжение.

Чтобы сэкономить, можно минимально армировать среднюю часть фундамента, так как она поддается небольшим нагрузкам, по сравнению с его верхней и нижней частью. На проведении армирования углов экономить нельзя, так как они испытывают максимальные нагрузки.

Материалы и расчетные работы

Для того чтобы провести армирование ленточного фундамента, вам потребуются следующие материалы:

  • арматура, диаметр которой может быть от 6-8 мм до 10-14 мм, все зависит от габаритов и веса здания;
  • вязальная проволока;
  • специальный крючок или вязальный пистолет, для того чтобы вязать арматуру.

Для того чтобы сделать прочное и надежное основание, необходимо провести расчет арматуры, что будет использоваться для проведения армирования, определить ее диаметр и количество.

При проведении расчета арматуры необходимо:

Вязальный крючок

  1. Так как наибольшую нагрузку воспринимают продольные элементы арматурной сетки, то для их изготовления, необходимо брать арматуру диаметром 10-14 мм. Это зависит от качественных характеристик грунта, на котором проводится строительство.

    Чем больше эти показатели отличаются по периметру возводимого здания, тем большего диаметра должна быть арматура. Чтобы достичь максимального сцепления арматуры и бетона, необходимо, чтобы прутья имели ребристую поверхность.

  2. Пример установки арматуры

    Те прутья, что укладываются вдоль, не должны находиться близко ко дну траншеи и стенкам опалубки, а также к верху основания, расстояние должно быть не менее 5 см. Это необходимо для того, чтобы арматура была надежно скрыта в толще бетона, что защитит ее от коррозии.

    Но при проведении расчета и укладке углов, прямых участков, надо учитывать то, что максимальная зона растяжения фундамента расположена именно на поверхности, поэтому не рекомендуется сильно углублять прутья, так как этим вы ослабите прочность и надежность основания.

  3. Учитывая существующие рекомендации, при ширине ленты 40 см, между продольными прутьями должно быть 30 см по горизонтали и 5 см по сторонам. В зависимости от глубины траншеи, нагрузки, что будет создаваться на фундамент и состава грунта, в вертикальной плоскости между прутьями должно быть 10-30 см.

    Схема армировки основания здания

  4. Так как поперечные и вертикальные прутья несут значительно меньшую нагрузку, то для них можно брать гладкую арматуру диаметром 6-8 мм, таким образом, при проведении строительства своими руками, вы сможет сэкономить средства.
  5. Между вертикальными и поперечными прутьями расстояние должно составлять от 10 до 30 мм, если здание небольшое, то это расстояние можно увеличивать до 50 см.

Теперь надо подсчитать количество прутов каждого диаметра и их длину, так вы получите количество арматуры, что понадобится для армирования основания здания.

Последовательность выполнения работ

Перед началом проведения работ на площадке, ее надо убрать от мусора, после этого, по периметру будущего здания роют траншею. Теперь необходимо сделать деревянную опалубку для ленточного фундамента, чтобы обеспечить гидроизоляцию основания, на стенки щитов при помощи степлера крепят пергамин.

Если возводите основание с подвалом, рекомендуем ознакомиться с внутренней гидроизоляцией подвала в нашей новой публикации. Чтобы обозначить верхнюю кромку фундамента, надо натянуть шнур или леску, это позволит вам проще проводить расчет количества, шаг и расположение горизонтальной арматуры.

Натянутая леска на основании

После того как в траншее сделана подложка из песка, надо положить куски кирпича  они необходимы, чтобы обеспечить опору для нижнего яруса арматуры. Кроме этого, куски кирпича не позволят прутьям опуститься на дно, и они будут находиться от него на заданном расстоянии. При возведении каркаса, надо обеспечить, чтобы он находился не ближе 5 см к стенкам опалубки.

Чтобы обеспечить максимальную прочность и надежность каркаса, а значит и фундамента, необходимо брать прутья максимальной длины, так вам надо будет делать меньше соединений и конструкция получится гораздо надежнее. Достаточно размера ячеек 20х30 см.

Проводим вязальные работы

На первом этапе проведения армирования, что выполняется своими руками, необходимо вбить с определенным шагом вертикальные прутья. К этим прутьям с использованием вязальной проволоки и специального крючка или вязального пистолета привязывают нижний горизонтальный ряд арматуры. Особое внимание надо обращать на качество работ при проведении армирования углов, чтобы обеспечить в указанном месте высокую прочность и надежность конструкции.

Выполняя последовательно армирование прямых участков и углов, вы получите прочную и надежную сетку, она будет хорошо держать форму в процессе заливки фундамента бетоном и при последующем штыковании. Узнать подробней о выборе марки бетона для данного типа основания возможно по ссылке.

Выполнив расчет и все перечисленные операции, можно приступать к заливке бетона. После этого он должен отстояться на протяжении 14-21 дней и только потом можно приступать к возведению стен.

Не забывайте о соблюдении технологии заливки бетона, о соблюдении температур – нарушения данных факторов также могут повлиять на качество фундамента и как следствие его прочность. Более подробно рассказано здесь: strojkarkas.com/fundament/texnologiya-zalivki-svoimi-rukami.html

Особенностью армирования углов и примыканий является то, что в этих местах создаются большие нагрузки, поэтому они должны быть надежными и прочными. Чтобы обеспечить максимальную прочность углов или примыкания, надо в этих местах гнуть арматуру.

Не рекомендуется проводить соединение арматуры в углах при помощи перекрестного наложения прямых прутьев, только путем изгибы арматуры в углах фундамента, вы сможет получить жесткую раму и монолитный фундамент. И все это можно сделать своими руками. Несколько советов от специалистов:

Основание подготовленное под бетонирование

  1. Чтобы обеспечить максимальную прочность и надежность основания, арматуру рекомендуется крепить « в клеточку», то есть когда один ее ряд будет расположен под прямым углом к другому ряду.
  2. Некоторые строители, вместо того чтобы крепить прутья при помощи вязальной проволоки, для этих целей используют сварку. Следует учитывать, что при сварке, в местах соединения металл нагревается, вследствие чего изменяются его физические характеристики. Смотрите статью про сварочные работы.

    Он становится более хрупким и поэтому прочность каркаса уменьшается. Специалисты рекомендуют соединять арматуру при помощи ее связывания, для чего надо использовать отожженную проволоку.

  3. Если вы проводите армирование своими руками, то в качестве нижней опоры для прутьев используют куски кирпича, но также можно использовать и специальные промышленные держатели из ластика.
  4. Чтобы обеспечить максимальную прочность каркаса в углах, арматуру сгибают и соединяют внахлест на расстоянии 60-70см от угла.

Как видите, проведение армирования ленточного фундамента достаточно простой процесс, который можно выполнить своими руками, необходимо только правильно провести расчет, соблюдать технологию и рекомендации специалистов.

strojkarkas.com

Армирование фундаментов своими руками

Армирование фундаментов своими руками

По-настоящему прочным фундамент становится лишь тогда, когда по его периметру будет уложена арматура. Установка арматурного каркаса своими руками не представляет никакой сложности. После проведения соответствующих работ фундамент лучше противостоит нагрузкам, направленным на растяжение и изгиб.

Как правильно армировать фундамент (арматурный каркас)

Прежде чем говорить о том как правильно армировать фундамент, нужно усвоить два правила. Первое – необходимо правильно выбрать для работы арматуру. Металлопрокат для армирования – это проволока, уголки и швеллеры, из которых плетется каркасная решетка. Как правило, используются стержни, не превышающие в диаметре 4 см.

Второе правило – нужно ознакомиться с различными схемами укладки арматурного каркаса. На каждом ряду рекомендуется укладывать 4-5 стержней, а точки пересечения должны располагаться между собой через каждые 1,5-2 метра.

Расстояние между арматурными прутами в каждом ряду должно не превышать 20 см, перехлест необходимо делать каждые 60-70 см.

Армирование монолитного ленточного фундамента своими руками

Армирование монолитного ленточного фундамента своими руками

Рекомендуется проводить армирование монолитного ленточного фундамента своими руками в тот момент, когда устанавливается опалубка. Так как у ленточного фундамента высота, как правило, на порядок больше его ширины, горизонтальный изгиб ему практически не свойственен. Для армирования ленточного фундамента можно использовать прутья 1,0-1,5 см в диаметре – выше не имеет смысла.

При армировании фундамента ленточного типа создается нижний и верхний арматурные пояса не зависимо от высоты. На каждые 40 см рекомендуется укладывать 4 продольных прута: два снизу и два сверху. Большее усиление не имеет смысла, лишь существенно может увеличить стоимость строительства.

Армирование плитного фундамента своими руками

Армирование плитного фундамента своими руками

Армирование плитного фундамента своими руками немного сложнее монолитного. Вся сложность состоит в том, что сам фундамент может состоять из нескольких типов, но арматурный каркас обязан составлять единую систему. Диаметр стержней для работы должен быть больше 1 см.

Монолитный фундамент, состоящий из двух и более горизонтальных сеток, должен армироваться отдельными взаимно перпендикулярными друг другу стержнями. Они должны располагаться на расстоянии от 10 до 20 см. Пересечение стержней изнутри должно быть зафиксировано вязальной проволокой или электродуговой сваркой в шахматном порядке. Крайние ряды должны быть соединены по всему периметру.

Для того, чтобы каркас максимально прочно сцепился с бетоном, рекомендуется использовать ребристую арматуру.

Армирование столбчатого фундамента своими руками

Армирование столбчатого фундамента своими руками

Армирование столбчатого фундамента своими руками – занятие сравнительно простое. Для работы достаточно заготовить 5-6 длинных прутов ребристого типа и несколько гладких тонких прутов (5-6 мм), предназначенных для перевязки. Рекомендуемая толщина ребристых прутов — от 1,0 до 1,2 см., толстая арматура в данном случае нецелесообразна.

Для связывания столбов высотой до 2-х метров можно располагать арматурные прутья на расстоянии 40-50 см друг от друга. Связки рекомендуется сцепить сваркой, если фундамент возводится для тяжелого дома. Арматурный каркас для столбчатого фундамента рекомендуется делать таким образом, чтобы его вертикальные прутья выступали на 15-20 см – к ней будет привязан каркас ростверка.

Армирование свайного набивного фундамента своими руками

Армирование свайного набивного фундамента своими руками

Не составляет сложности армирование свайного фундамента своими руками, которое практически не имеет различий с армированием фундамента столбчатого типа. Отличие заключается в том, что вертикальные прутья необходимо располагать не квадратом, а по кругу. Рекомендуется использовать арматуру толщиной 1,0-1,5 см.

Армирование ростверка для фундамента своими руками

Армирование ростверка для фундамента своими руками

Не составляет сложности и армирование ростверка своими руками – все работы схожи с армированием монолитного ленточного фундамента. Так как высота ростверка небольшая, достаточно будет двух арматурных сеток. Каркас должен располагаться на расстоянии 4-5 см от края бетона.

В заключении об армирование фундаментов своими руками

Прежде чем приступать к армированию фундамента, рекомендуется пригласить на стройку профессионального мастера и попросить у него пару советов. От качества арматурного каркаса будет зависеть качество фундамента, а следовательно устойчивость дома.

На арматурный каркас напрямую влияет тип почв вокруг будущего дома – чем песок сыпучее, тем плотнее должен быть каркас. Не зависимо от типа фундамента, рекомендуется использовать ребристые прутья арматуры, чтобы сцепление с бетоном было максимально прочным.

nevsky

Автор: Александр НевскийМатериал подготовлен специально для сайта yaydom.ru

yaydom.ru

Армирование ленточного фундамента своими руками

Армирование фундамента – вопрос серьезный и ответственный. С помощью арматуры строители укрепляют обычные бетонные конструкции, делая их на порядок прочнее, надежнее и долговечнее.

Загиб арматуры в каркасе

Загиб арматуры в каркасе

Однако армирование ленточного фундамента включает в себя массу нюансов и особенностей. Нужно не просто понимать, как вязать арматуру, нужно еще и знать, как выполнить расчет арматуры для фундамента, как посчитать необходимое ее количество, шаг расположения стержней, рекомендуемый диаметр и т.д.

И это только то, что лежит на поверхности. Всяких же тонкостей и прочих интересных фактов хватает с излишком. Не говоря уже о различиях конструкций. Расчет арматуры для ленточного фундамента немного отличается от того, как ведется расчет арматуры для плитного фундамента, а они в свою очередь отличаются от расчета армирования перекрытия.

Особенности армирования

Армировать фундамент научились еще несколько сотен лет назад. В 1867 году французский инженер занимался простым делом – лепил из бетонного раствора цветочные горшки.

Он был далек от строительной сферы и занимался больше декоративными вещами. Лепка крупных цветных горшков из бетона казалось делом прибыльным и довольно простым. Однако в процессе работы инженер столкнулся с проблемой. Рост растения провоцировал рост корней. Объем массы в горшке увеличивался постоянно, с определенными интервалами. Рано или поздно бетон растрескивался, что приводило к разрушению конструкции.

Выйти из положения помогли металлические кольца больших диаметров. Во время одного из экспериментов кольца были внедрены в структуру горшка, как первый пример армирования бетона. К удивлению удачливого инженера, горшок выдержал постоянный рост растения, не дав ни одной трещины. Это и навело его на мысль об армировании бетонных конструкций.

Новой идее все еще понадобилось некоторое время для распространения и признания, но процесс уже был необратим. Результаты его мы видим сейчас – большинство многоэтажных зданий и практически все несущие конструкции создают из железобетона.

к оглавлению ↑

Схема армирования

Принцип действия и применяемая схема армирования довольно проста, но в то же время удивительно эффективна. Армирование – значит создание своеобразного скелета для фундамента.

Осуществляют его как на заводе, в момент выливания железобетонных конструкций, так и непосредственно на площадке, в процессе формирования монолитного железобетона. Мы будем рассматривать второй вариант, ведь только так можно вязать арматуру с помощью крючка или сварки своими руками.

Вязка каркаса для ленточного фундамента

Вязка каркаса для ленточного фундамента

Для армирования нужно использовать определенную рабочую технологию. Называется она – вязка арматуры. Для осуществления вязки нужно расположить стержни в правильном порядке, а затем связать их закаленной проволокой.

Читайте так же: как делается ручная вязка арматуры для фундамента?

Формируемый за счет вязки арматурный каркас нужно использовать, как самый настоящий скелет будущей конструкции. То есть погрузить его внутрь опалубки и затем залить бетоном.

Монолитный бетон прекрасно схватывается с арматурой, особенно ребристой. Именно ребристую арматуру нужно использовать при армировании.

Для создания правильного каркаса надо продумать расход металлической или стеклопластиковой арматуры и спроектировать рабочую схему. Схему надо подбирать в зависимости от того, какую конкретно конструкцию вы планируете строить.

Схема армирования ленточного фундамента отличается от схемы армирования плитного фундамента или перекрытия, и это надо понимать.

Стандартная схема предусматривает, что стержни нужно вязать внахлест, перекрещивая друг с другом, стараясь полноценно заполнить полость бетонной конструкции. К счастью, спроектировать ее можно своими руками, или же посмотреть подходящие образцы в интернете.

к оглавлению ↑

Расчет и подбор материалов

Прежде чем осуществить армирование ленточного фундамента или любой другой конструкции этого типа, следует продумать, как это делать, какие материалы применять и в каком количестве.

Только так и надо действовать. Расчет арматуры для фундамента – дело довольно запутанное для новичков. Да и профессионалы иногда сталкиваются с различными нюансами, о которых даже они не всегда ведают в полной мере.

Поэтому если вы собрались самостоятельно выполнить расчет арматуры для ленточного фундамента своими руками, то относитесь к этому процессу со всей внимательностью и осторожностью. А еще лучше будет, если перед тем как делать армирование по собственному плану, вы этот план сверите в строительной конторе. Специалисты с радостью укажут вам на недочеты, в случае обнаружения оных.

В процессе создания проекта армирования вам нужно рассчитать:

  1. Свойства арматуры (диаметр, марка, размер).
  2. Количество стержней, расход.
  3. Схему расположения (место установки, шаг по которому ведется укладка, толщину защитного слоя бетона, влияние конкретного типа фундамента и т.д.).

Последний пункт, самый объемный и ответственный. Он же больше всех остальных отличается, когда дело доходит до проектирования арматурного каркаса под разные конструкции. Ведь каркас для перекрытия не похож на каркас для ленточного фундамента, а тот в свою очередь мало чем напоминает каркас для фундамента столбчатого.

к оглавлению ↑

Свойства арматуры

Правильно будет в самом начале определить свойства арматурного стержня или стержней, применяемых во время работы.

Как рассчитать арматуру для ленточного фундамента? Для этого надо остановиться на выборе нескольких рабочих вариантов.

Арматура для ленточного фундамента выбирается по:

  • марке;
  • диаметру.

Марка арматуры – это марка конкретного изделия. Маркировка на стержне отвечает за профиль арматуры, ее диаметр и размерные характеристики.

Армирование перекрытия сеткой стержней

Армирование перекрытия сеткой стержней

Арматура первой марки не имеет ребер вообще, стрежни марок А-3 и А-4 – самые ходовые. Ее используют практически везде, начиная от армирования перекрытия, и заканчивая сборкой бетонных каркасов для огромных промышленных зданий.

Марка А-5 и выше применяется реже, так как у нее диаметр сильно больше, равно как и цена. Предназначение стержней этого типа – создание монолитной конструкции высочайшей прочности.

Диаметр арматуры – не менее важный момент. Диаметр влияет на ее прочность, устойчивость к внешним нагрузкам и цену. Чем больше диаметр, тем больше цена.

Строители при формировании монолитной конструкции стандартного типа придерживаются своих правил. Доказано, что для армирования нижнего уровня несущей конструкции следует брать стержни, диаметр которых равен 15-25 мм, а для армирования верхнего уровня конструкции берут стержни с диаметром 10-15 мм.

Такая же схема применяется при работе с конструкцией перекрытия, где нижняя арматурная сетка укладывается 25 миллиметровыми стержнями, а диаметр арматуры верхней сетки равняется от силы 15 мм, да и то не везде.

к оглавлению ↑

Схема и расчет количества

Дальше вас будет интересовать, сколько же арматуры надо для армирования фундамента или перекрытия, то есть каким будет предполагаемый расход материала.

Для того чтобы осуществить расчет количества арматуры для фундамента монолитного типа правильно, надо использовать примерную схему армирования.

От того, как ведется укладка стержней, и какая технология была выбрана для армирования, зависит и сам расход арматуры.

Поэтому последние два пункта сильно переплетаются. Невозможно узнать точно, сколько стержней мы пустим на армирование перекрытия, если мы не знаем, какой шаг арматуры следует выставлять.

Шаг арматуры, как мы уже отметили, напрямую влияет на ее расход. Шаг – это расстояние между стержнями в типовой схеме.

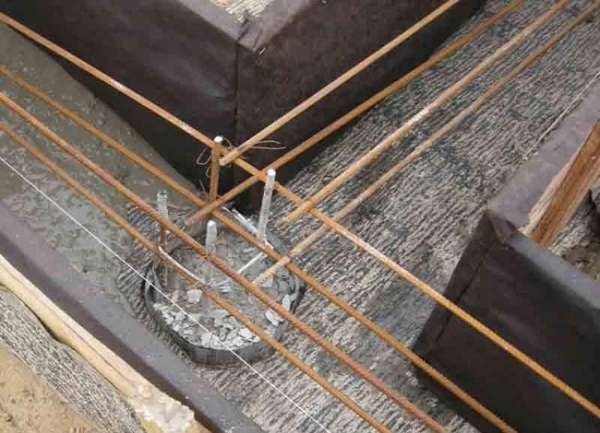

Арматурный каркас для ленты фундамента в опалубке

Арматурный каркас для ленты фундамента в опалубке

Возьмем для примера простейшую схему армирования перекрытия. Пример перекрытия мы берем только потому, что его арматурный каркас являет собой две сетки, расположенные на двух уровнях.

Технология предусматривает необходимость связать обе сетки вместе. По аналогичной системе просчитывают каркас заглубленного плитного фундамента. Только для заглубленного фундамента еще нужно добавить поперечные ребра.

Шаг в схеме армирования перекрытия у верхней и нижней сетки отличается. Внизу шаг равен 20-30 см, вверху он равняется 10-20 см. Соответственно меняется и расход количества арматуры. Чем мельче шаг, тем больше расход. Делать слишком большой шаг арматуры – опасно, расход уменьшится за счет прочности конструкции. Делать слишком маленький – тоже не лучший вариант, технология предусматривает четкое дозирование прочностных характеристик. Иными словами, нет смысла переплачивать за излишнюю прочность.

На расчет также влияет размер ленты фундамента и ее толщина. Очевидно, что чем больше размер, тем больше материала приходится использовать.

к оглавлению ↑

Армирование фундамента (видео)

к оглавлению ↑

Проектирование каркаса и установка

Имея на руках схему и расход, остается делать последующие действия, касающиеся внесения корректировок в сам каркас.

Также следует учесть основные правила. Для заглубленного ленточного фундамента нужно делать расширение у основания. То есть нижняя часть заглубленного фундамента состоит из специальной подушки. Очевидно, что толщина подушки заглубленного фундамента зависит от передающих нагрузок.

Армирование углов ленточного фундамента необходимо правильно закреплять своими руками. Делается это путем внедрения и привязки толстых арматурных стержней на каждый угол. Также надо делать расчет толщины защитного слоя бетона. Толщина защитного слоя заглубленного фундамента просчитывается своими руками. Она равняется минимум 5 сантиметрам.

Последний этап – сборка каркаса и установка его в опалубку. Тут все тоже делается своими руками. Главное – следовать заранее продуманной схеме.

pofundamenty.ru

Армирование фундамента своими руками: как выполнить

Начинается армирование фундамента дома с возведения деревянной опалубки, на внутренних стенках которой при помощи строительного степлера крепится пергамин. При соблюдении такой технологии армирования удается избежать впитывания деревянными досками жидкости из цементного раствора. Это также снижает цену фундамента, т.к. позволяет добиться ровных наружных стен и избавляет от дополнительной отделки цоколя. При помощи натянутой лески нужно обозначить  верхний уровень заливки раствора. Этим можно добиться правильного выполнения армирования, ведь, цемент будет разливаться ровно, образуя горизонтальную поверхность.

Армирование фундамента своими руками

Как правильно выполнить армирование фундамента?

Армирование фундамента - необходимая операция для усиления всей конструкции и увеличения срока эксплуатации дома. Армирование монолитных фундаментов необходимо проводить на начальных работах строительства, оно состоит из нескольких этапов.

При армировании монолитного ленточного фундамента на дно котлована кладутся куски строительного кирпича, который будет служить основанием для железной арматуры. При армировании фундамента под дом обязательно нужно соблюдать отступ решеток от края на 3-5 см., кирпич кладется на дно толщиной 5 см. и сверху остается 5 см. цементного раствора, таким образом, решетка находится полностью внутри бетона.

Только так ленточный фундамент будет усиливать прочность дома и повышать долговечность. А вот расчет армирования ленточного фундамента производится не всегда в строгом соответствии с ГОСТами, допустим, арматуру сечением 12 мм. можно заменить на сечение 10 мм.

Технология армирования

Каждый хозяин стремится снизить цену строительства и, в большинстве случаев, это не особенно влияет на качественное армирование фундамента. Схема укрепления выглядит следующим образом. Ячейки арматуры делают размером 40х30 см. и глубиной 75 см. Расчет армирования фундамента производится таким образом, чтобы от каждого края решетки был отступ на 5 см. Армирование плиты фундамента предполагает делать по 2 ячейки в глубину по 30-35 см., но такой столбчатый фундамент применяется при очень больших нагрузках, например, при возведении многоэтажных зданий, что не обязательно для обычного дачного дома. Армирование ленточного фундамента будет прочнее, если прутья будут цельными, без лишних соединений, такой скелет крепче и надежнее.

Армирование подошвы фундамента

Армирование подошвы фундамента начинается с привязывания специальной проволокой горизонтальных перемычек на расстоянии 40 см., соблюдая отступ 5 см. от стенок опалубка. Затем начинается армирование углов, для этого привязывают к углам ячеек прутья высотой 75 см. К вертикальным прутьям привязывают верхние прутья, эта часть решетки держится за счет общей обвязки, потом привязывают верхние поперечные прутья. Так заканчивается армирование свайного фундамента.

Видео как правильно выполнить армирование фундамента

Читаем дальше - узнаём больше!

Оценка: 2 из 5Голосов: 53

strofix.ru

Как правильно армировать ленточный фундамент своими руками

Основные сведения о ленточном фундаменте

Фундамент служит основанием здания. На него идет вся нагрузка, передаваемая на грунт. Существуют разные виды фундаментов, одним из наиболее распространенных является ленточный. Такое название дано ему потому, что он размещается в виде выполненной из железобетона замкнутой полосы, проходящей под всеми стенами здания. Само здание при этом может выполняться из самых разных материалов – кирпича, блоков, дерева и др.

Полоса ленточного фундамента предназначена для равномерного распределения нагрузки здания на грунт, для предотвращения проседания, перекосов стен, возникновения трещин. В зависимости от плотности и устойчивости почвы, ленточный фундамент может размещаться на свайном или естественном основании. Широкая распространенность ленточного фундамента объясняется простотой его устройства, разумной стоимостью и высокой скоростью возведения. Его часто применяют при строительстве коттеджей, частных домов, дач.

Необходимость армирования фундаментной ленты

У бетона имеется один существенный недостаток – плохое реагирование на разрыв, хотя на сжимающие нагрузки он отвечает отлично. Именно поэтому необходимо укрепить фундамент при помощи арматуры, которая укладывается возле подошвы и в верхней части основания. Если армирование фундаментной подушки было проведено качественно, то устойчивость при нагрузках на изгиб и на разрыв значительно увеличивается. Армирование ленточного фундамента, технология своими руками

При армировании ленточного фундамента мелкого заложения расстояние между горизонтальными прутьями должно составлять 0,3 метра. Ленточный фундамент для частного дома, под гараж или сарай армируется с использованием двух-четырех прутьев арматуры в каждом поясе. Для придания фундаменту прочности на срез производится вертикальное армирование. Подобные нагрузки не слишком существенны, и вертикальное армирование служит дополнением для горизонтального армирования, то есть прутья арматуры призваны также поддерживать нижний и верхний каркасы. Расстояние между вертикально стоящими прутьями арматуры должно составлять 0,5-0,8 метра.

Надо ли армировать фундамент на сваях?

Любой надежный фундамент должен армироваться, чтобы он был способен выдерживать нагрузки, которые поступают от основной конструкции. Не является исключением и несущая конструкция стаканного типа, поскольку такое основание нередко возводится под довольно габаритные постройки; часто данный тип фундамента обустраивается под мощную колонну.

Процесс армирования свайного основания ленточного фундамента очень прост. Понадобится пять-шесть ребристых арматурных прутьев и два-три гладких тонких прута для перевязки. В том случае, если столб имеет поперечное сечение, недостаточное для обычного армирования, а нагрузка на сваю будет высокой, используется косвенное армирование – применение кольцевой арматуры, охватывающей все продольно расположенные прутья.

Если в скважине имеется лишняя вода, мешающая нормальному заливанию бетона, то ее нужно откачать насосом. При армировании желательно расположить арматурные прутья таким образом, чтобы после заливки раствора они выступали из фундамента на 15-20 сантиметров. В результате этого процент используемой арматуры увеличивается, но привязывание ростверка заметно упрощается.

Создание каркаса

Для армирования фундамента можно использовать четыре прутка арматуры, соединив их друг с другом в каркас с диаметром 6-8 миллиметров. Расстояние между толстыми прутьями должно составлять 30 сантиметров. Ленточный фундамент довольно длинный и не слишком широкий, так что в нем возможно полное отсутствие поперечных растяжений при наличии продольных. Поэтому горизонтальные прутья нужны скорее для того, чтобы сделать каркас, а не для принятия какой-то нагрузки.

Именно по этой причине можно использовать гладкие и тонкие прутья. Особенно большое значение имеет армирование самих углов фундамента, то есть того места, где возможно появление деформации. Его обязательно нужно армировать таким образом, чтобы согнутый конец арматуры заходил в стенку фундамента, а другой конец – в противоположную. Зачастую строительство ленточного фундамента совмещается со свайным, это тоже правильный способ строительства. Такой комбинированный бетонный фундамент также может быть сделан своими руками.

Типы материалов, применяемых для армирования

Для армирования фундамента используются различные материалы. Широко применяется композитная или стальная арматура – стержни из стеклопластика или металла. Рифленые стержни диаметром 12-80 миллиметров называются рабочими. Из них вяжется нижняя и верхняя продольная часть «скелета». Гладкие прутья сечением до 10 миллиметров называются монтажными и применяются для поперечной и вертикальной части каркаса.Материалы, применяемых для армирования

Металлический каркас пользуется наибольшей популярностью среди строителей, его надежность и эффективность доказаны временем. Стеклопластиковую арматуру используют для армирования фундамента зданий, к которым предъявляются особо строгие требования по уровню химической стойкости, немагнитности, радиопомех. Однако поскольку композит при изгибе растягивается плохо, то есть не выполняет одну из главных функций, в частном домостроении он используется редко.

Основные принципы армирования

Металлический каркас, сделанный из арматуры, должен состоять не менее чем из двух рядов вертикальных прутьев, а поперечные и горизонтальные полосы нужно делать в соответствии с глубиной залегания фундамента. Фундаменты могут быть глубоко заглубленными и мелко заглубленными.Основные принципы армирования

Армирование ленточного фундамента для деревянных зданий упрощенных форм желательно проводить по простым геометрическим фигурам: прямоугольнику или квадрату. В этом случае основание будет крепким, а оси – правильными. При армировании фундамента своими руками следует соблюдать толщину подушки в траншее. Операцию гидроизоляции следует сделать очень тщательно и достаточно аккуратно.

Гидроизоляция ленточного фундамента

Важнейшим этапом создания ленточного фундамента является гидроизоляция, благодаря которой сооружение будет надежно предохранено от проникновения дождевой воды, грунтовых вод и таяния снега. Это весьма ответственная стадия в закладке фундамента, которая требует определенных навыков и знаний. При соблюдении всех технологий гидроизоляция может быть выполнена и самостоятельно.

Для предотвращения проникновения осадков устанавливают отмостку. Для защиты от грунтовых вод бетон покрывается специальными растворами. Делается это следующим образом: через 4-7 суток после заливки бетона опалубку снимают и покрывают боковую поверхность специальным составом. В этих целях можно использовать традиционные растворы типа битумной мастики и рубероида.

Утепление ленточного фундамента

Цель утепления ленточного фундамента та же, что и цель утепления самого дома. Промерзание грунтов создает большую опасность для фундаментных конструкций. Благодаря утеплению удается снизить потери тепла, уменьшить отопительные расходы, устранить воздействие грунтового промерзания на фундамент, стабилизировать температуру в помещениях.

Утепление фундамента

Для утепления фундамента подходят напыление пенополиуретана и экструзионный пенополистирол. Пенополиуретан дает следующие преимущества: низкая теплопроницаемость, бесшовность покрытия, высокие адгезионные свойства, надежность, долговечность, низкая паропроницаемость, отсутствие необходимости в дополнительной гидроизоляции и пароизоляции. Утепление фундамента экструзионным пенополистиролом придает ему высокую прочность на сжатие, увеличивает срок службы, обеспечивает «несъедобность» для грызунов и постоянство теплоизоляционных качеств.

Важные нюансы

Если принято решение армировать ленточный фундамент своими руками, то диаметр используемых в этих целях прутьев должен составлять не менее 10-12 миллиметров. Наиболее качественно и внимательно нужно выполнять армирование углов фундамента. Иначе придется столкнуться с неприятностями, поскольку от правильного соединения арматуры в пересечениях стен зависит прочность основания.

Арматуру соединяют внахлест, скрепляя ее с вертикально стоящими прутьями. Арматурные прутья должны обязательно дойти до края стены, в противном случае не будет обеспечена достаточная прочность сооружения.

Выбор арматуры

При армировании ленточного фундамента необходимо использовать горячекатаные стальные арматурные прутья марок «А» – «Ш», диаметр которых составляет 10-20 миллиметров. Характеристики арматуры определяют еще на стадии создания схемы будущего фундамента. Толщина рабочей арматуры должна составлять 10-20 миллиметров, толщина вспомогательной арматуры – 5-10 миллиметров.

От длины и диаметра арматуры зависит ее стоимость, поскольку в качестве единицы измерения при продаже арматурных прутьев используются тонны. Какая бы арматура не использовалась для усиления фундамента, необходимо защитить стальные прутья от воздействия окружающей среды. Для этого надо их утопить в бетонном растворе на 700 миллиметров для нижней части и на 50 миллиметров – для верхней.

Последовательность действий

Чтобы фундамент был прочным и долговечным, при его армировании необходимо соблюдать определенный порядок. Сначала нужно установить степень нагрузки на фундамент. Затем надо выбрать размер арматуры, исходя из того, что диаметр прутьев пропорционален коэффициенту. В тех местах, где наблюдается значительное давление, следует использовать рифленую арматуру.

После выбора прутьев нужно установить опалубку и приступать к армированию фундамента. На дно траншеи надо вбить арматурные прутья, длина которых равна высоте основания. Затем к вертикально установленным прутьям крепятся горизонтальные прутья. Расстояние между ними и краем несущей конструкции должно составлять как минимум 5 сантиметров. Для того чтобы установить армирующие элементы более равномерно, можно воспользоваться обломками кирпичей.

Способы соединения арматуры

Существует несколько методов соединения арматуры: перевязкой, при помощи сварки, нахлестом. Первый способ предпочтительнее других видов соединения, поскольку в этом случае монтаж не создает никаких проблем, а свойства металла остаются неизменными.

Для укрепления мелкозаглубленного фундамента, не превышающего полуметра в высоту и ширину, достаточно четырех прутьев, которые нужно установить на двадцатисантиметровом отдалении друг от друга. После этого арматуру с помощью тонкой проволоки связывают в квадратный каркас. Соединение арматуры фундамента ленточного

Сварка или связывание?

Самые негативные последствия при строительстве возникают тогда, когда армирование ленточного фундамента выполняется с грубыми ошибками. Среди строителей распространено мнение, что для фиксации скелета заливаемого фундамента необходима вязка арматуры. Они рекомендуют вязать, а не варить арматуру по той причине, что вследствие пучения почвы на фундамент действуют разные силы, и арматура может в результате этого действия пусть и незаметно для глаз, но все же двигаться. Если она сварена наглухо, то остается только надеяться на спокойствие почвы, в противном случае трещин не избежать.

Однако если использовать только перекрестия концов арматуры, соединяя их вязальной проволокой, то это чревато трещинами углов, а также отколами слоев ленточного фундамента по ширине. И все же самое важное – четкое соблюдение правильных схем при строительстве.

Стыки арматуры можно связывать проволокой, но только в целях их закрепления перед сваркой. А немедленно после приготовления каркаса эти стыки надо тщательно проварить, но ни в коем случае не заварить. Так выполняется армирование всех фундаментов: и ленточного, и столбчатого, и плиточного.

Инстаграм

superarch.ru
