Устройство пристенного и прифундаментного дренажа своими руками. Дренаж фундамента мелкозаглубленного фундамента


этапы устройства и техника безопасности

Дренажом называют инженерную конструкцию из заглубленных в грунт перфорированных труб, предназначенную для отведения от построек и их фундаментов грунтовых и иных вод. Не каждому дому и его основанию требуется устройство этой системы. Ее необходимость зависит от конкретных условий участка: типа грунта, глубины залегания подземных вод, рельефа местности, риска подтопления из-за близости озер и рек, точки заглубления основания дома. Дренаж мелкозаглубленного фундамента требуется в том случае, если гидроизоляция не способна справиться с разрушающим воздействием воды и требует ее отвода.

Параметры мелкозаглубленного фундамента

Параметры мелкозаглубленного фундамента.

Материалы для устройства дренажной системы

Вернуться к оглавлению

Трубы

В частном строительстве часто используют недорогие канализационные пластиковые трубы и самостоятельно перфорируют их с помощью сверла и дрели. Но есть и более подходящие изделия, традиционно используемые в строительстве и специально выпускаемые для этой цели.

Схема траншеи дренажа фундамента

Схема траншеи дренажа фундамента.

Виды труб:

  1. Асбестоцементные большого сечения.
  2. Изготовленные из керамики, с перфорацией.
  3. ПВХ трубы.
  4. Гибкие гофрированные пластиковые трубы (одно- или двухслойные).

По причине большого веса, трудоемкости монтажа трубопровода, невысоких эксплуатационных характеристик, в современных дренажных системах первые два вида изделий используются редко. Специально спроектированные для отвода подземных вод пластиковые дренажные трубы с рифленой поверхностью имеют несколько неоспоримых преимуществ, одно из которых — способность к самоочищению. Предотвратить заиливание трубопровода крайне важно, так как это продлит срок службы всей системы и ремонт ей будет требоваться намного реже.

Вернуться к оглавлению

Фитинги

Соединительные детали (отводы, муфты, тройники и пр.) приобретаются после проектирования системы и подсчета узлов и определения их модификаций. Фитинги должны быть изготовлены из того же материала, что и трубы, и совпадать с ними по диаметру.

Вернуться к оглавлению

Накопительные колодцы

Если устанавливаются заводские дрены, то желательно одновременно с ними приобрести нужное количество накопительных колодцев. Это емкости, в которые по трубопроводу отводятся дождевые и иные воды, впоследствии транспортирующиеся в грунт, канализацию, коллектор или ближайший водоем.

  • геотекстиль;
  • песок, гравий или щебень средней фракции 20/40 мм;
  • лопаты

Вернуться к оглавлению

Для чего нужен дренаж мелкозаглубленного ленточного фундамента?

Расположение слоев дренажа

Расположение слоев дренажа.

Устройство водоотводящей системы требуется в условиях высокого уровня подземных вод или повышенной влажности грунта. Необходим он и по причине риска сезонных или иных подтоплений участка.

Если неподалеку от частного дома проходят линии городских коммуникаций водоснабжения или отведения канализационных стоков, то дренаж обеспечит сохранность фундамента на случай их прорыва.

В межсезонье перенасыщенный влагой грунт во время замерзания или оттаивания провоцирует смещение пластов почвы. Это приводит к деформации бетонной ленты, появлению трещин и разрушению монолита.

Правильно выполненный дренаж грунта устранит эти плачевные последствия.

Монтаж мелкозаглубленного фундамента предполагает закладку его подошвы на глубине не более 80 см.

Но водоотводящий трубопровод следует прокладывать на большей глубине, ниже песчаной подушки основания на 20-30 см. Дренаж устраивается по внешнему периметру бетонной ленты на расстоянии 20-40 см от нее. Его можно сделать как во время возведения фундамента, так после завершения строительства дома. Самый большой объем работ земляной. Потребуется сформировать длинные траншеи, что можно сделать как своими руками, так и с помощью экскаватора.

Вернуться к оглавлению

Этапы работ по устройству дренажа мелкозаглубленного фундамента

Дренажная система для фундамента

Дренажная система для фундамента.

Правила работ по формированию траншеи для укладки труб

  1. Сечение канав может быть как прямоугольным, так и трапециевидным. Если грунт с большим количеством песка и имеет склонность к осыпанию, то второй вариант наиболее предпочтителен.
  2. Ширина рва должна быть не более 40 см.
  3. Дно траншеи выравнивается, освобождается от камней и комков глины, утрамбовывается.
  4. Во время выкапывания рва, его выравнивания и уплотнения соблюдается уклон в сторону ближайшего накопительного колодца, составляющий 0,5-0,7° на каждый погонный м трубопровода.
  5. Дренаж предполагает устройство песчано-гравийной подушки, на которую будут укладываться трубы. Для этой цели на уплотненный грунт насыпается песок слоем 10-15 см. Не рекомендуется выкладывать сразу весь объем песка, его нужно отсыпать послойно, проливая струей воды из шланга и утрамбовывая.
  6. Далее таким же образом устраивается подушка из гравия или щебня той же высоты.

Монтаж трубопровода

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент.

Если перфорация на трубах выполнена только с одной их стороны, то укладка производится вниз отверстиями. Каждая дрена должна быть обернута геотекстилем, чтобы предотвратить засорение перфорации. Поэтому сначала на гравийную подушку настилается ткань, затем на нее укладываются трубы, которые соединяются между собой фитингами. После монтажа трубопровода он накрывается геотекстилем.

Правила устройства смотровых колодцев

  1. Они необходимы для обслуживания и ремонта трубопровода. На каждые 40-50 м по прямой линии траншеи необходимо устраивать один смотровой колодец.
  2. Форма их может быть квадратной, круглой, прямоугольной.
  3. Выполняются они из железобетонных колец либо других влагостойких материалов.
  4. Гидроизоляция и герметичность колодцам не требуется. Их основная задача — обеспечить наблюдение за процессом водоотвода.
  5. Если дренаж залегает на глубине не более 3 м, то смотровые колодцы можно соорудить из пластиковых труб сечением 30-50 см. Такие изделия используются в устройстве напорной канализации. Из них можно брать гладкие трубы, но лучше гофрированные.

Выполнение обратной засыпки

  1. Сначала траншея заполняется слоем щебня или отсева толщиной 20 см.
  2. После этого ров заполняют песком на высоту 10 см.
  3. Дальнейшая отсыпка производится ранее вынутым грунтом.

Накопительные колодцы

Емкости для сбора и отвода воды могут быть расположены на каждом углу здания, либо одна — на расстоянии не более 20 м от него. Чтобы сток происходил беспрепятственно, не следует забывать об обязательном уклоне труб в сторону накопительного колодца.

Вернуться к оглавлению

Техника безопасности при устройстве дренажа мелкозаглубленного фундамента

Схема устройства пластового дренажа

Схема устройства пластового дренажа.

Формирование глубоких траншей в непосредственной близости от дома связано с опасностью обрушения стен. В особенности следует быть осторожным при прокладке трубопровода рядом с мелкозаглубленным основанием. Дренаж, как правило, нужен на тех участках, где грунт имеет низкий коэффициент сцепления и риск обрушения почвы велик даже при правильном сечении рва, близком к углу естественного откоса. Поэтому стенкам траншеи часто требуется укрепление в виде деревянных щитов. Эта защита демонтируется только после укладки труб и засыпки их песком.

На участке с многочисленными постройками дренаж нужно делать поэтапно, участками диной до 20 м. Грунт, который вынимается при выкапывании следующего, идет на обратную засыпку уже смонтированного трубопровода. Не рекомендуется приступать к устройству водоотводящей системы в межсезонье, когда уровень грунтовых вод наиболее высок. Даже если работы начаты в другое время года, не следует позаботиться о наличии насоса для откачки грунтовых вод, поступающих в траншею.

Излишки воды из накопительного колодца можно отводить в близлежащий водоем или использовать для полива сада и огорода. При избытках жидкости можно устраивать искусственный пруд и разводить в нем рыбу или птицу. Это вскоре поможет окупить затраты на устройство дренажной системы.

moifundament.ru

Дренаж фундамента своими руками - схемы монтажа

Фундамент — важнейший элемент здания. Наличие большого количества влаги пагубно сказывается на этой важнейшей конструкции, поэтому возникает необходимость ее своевременного отвода, то есть дренажа. Схема дренажа фундамента полностью зависит от того, какой тип основания выбран. Ниже рассмотрим факторы, которые указывают на необходимость дренажа, а также основные типы дренажных систем.

Когда нужен дренаж

Необходимость дренажной системы может диктоваться несколькими факторами:

  • близкое расположение грунтовых вод;
  • частые и обильные атмосферные осадки;
  • высокая влажность грунта из-за наличия расположенных неподалеку водоемов;
  • суглинистая почва, которая характеризуется тем, что хорошо впитывает влагу.

Попадание влаги в фундамент приводит к его постепенному разрушению. Происходит это не в одночасье — влага накапливается постепенно, впитываясь в конструкционный материал. Проявляется излишняя увлажненность следующими признаками:

  1. Высокая влажность в подвале. В условиях повышенной влажности подвальные и полуподвальные помещения очень скоро превратятся в непригодные для хозяйственных целей и проживания.
  2. Сырое помещение — идеальная среда для существования грибков и плесени.
  3. В зимнее время года сырость в материалах фундамента приводит к появлению трещин в его элементах.

Схемы дренажной системы

На сегодняшний момент существует несколько разновидностей фундамента, в соответствии с которыми создаются дренажные системы. Среди применяемых вариантов можно перечислить такие: мелкозаглубленный, пристенный, плитный, а также кольцевой дренаж фундамента.

Мелкозаглубленный

Такая разновидность основания применяется для небольших зданий, которые характеризуются незначительной массой и размерами. Как видно из названия, отличительное свойство такого фундамента — его малое заглубление (в районе 60-80 сантиметров). Как правило, речь идет о глубине промерзания грунта. Подобные конструкции обычно используются лишь на песчаниках.

Схема мелкозаглубленного фундамента

На малой глубине конструкции на песчаной почве редко подвержены повышенной влажности. Однако в интересах безопасности рекомендуется предусмотреть защиту от поднятия грунтовых вод или излишнего увлажнения в результате атмосферных осадков.

Для этого можно воспользоваться схемой, показанной на рисунке ниже.

Организация дренажной системы для мелкозаглубленного фундамента

Эта методика подразумевает создание дренажа еще на этапе строительства частного дома. Для обустройства системы отвода влаги нужно произвести такую последовательность действий:

  • создается траншея метровой глубины, дно которой посыпается мелкозернистым песком;
  • дренажная труба, обернутая геотекстилем, укладывается на получившуюся песчаную подушку;
  • труба кладется с учетом уклона местности;
  • после того как проверена правильность прокладки, траншея засыпается песком и утрамбовывается.

Поверх траншеи создается фундамент. Методика считается очень эффективной, поскольку в данном случае отвод влаги производится прямо от основания здания.

В ситуациях, когда необходимость водоотвода появилась для уже построенного здания, можно применить другую схему дренажа.

Вариант дренажной системы для ленточного фундамента

Дренаж вокруг фундамента организуется путем выкапывания траншеи по периметру здания. Дренаж находится на большей глубине, чем конструкция, от которой отводится влага. В остальном схема обустройства дренажа не отличается от указанной выше.

Плитный фундамент

Устройство дренажа фундамента из плит отличается незначительной глубиной (около 40-50 сантиметров) и площадью, которая идентична площади всего дома.

Водоотвод для плитного фундамента

Главным риском для плитного фундамента является опасность перемены его положения под воздействием грунтовых вод. Чтобы этого избежать рекомендуется обустраивать дренажную систему еще до начала строительства дома.

Прежде всего, необходимо вырыть траншею, сделать в ней подушку из щебня и песка (толщина примерно 10-15 сантиметров). После этого кладутся трубы. Укладывать их надо вдоль фундамента. Межтрубная дистанция должна составлять не менее метра. Высота от верхней части трубопровода до фундамента — не меньше 20 сантиметров. Трубы нужно завернуть в геотекстиль.

Кольцевой

Кольцевой дренаж фундамента делается на определенном расстоянии от строения (от 3 до 5 метров). Такая система выглядит как закольцованная.

Кольцевая дренажная система

Трубопроводная система несет сразу две функции:

  • предотвращение избыточного увлажнения фундамента;
  • осушение почвы на прилегающей территории к дому.

Система устанавливается при отсутствии в строении подвальных и полуподвальных помещений. Для повышения гидроизолирующих свойств между домом и дренажом устраивают глиняную прокладку. Глина несет и дополнительную функцию — забирает ту влагу, которую не смогла принять дренажная система.

Дренажная система может находиться на разных глубинах. Это зависит от характеристик грунта — глубин промерзания и грунтовых вод, а также рельефа участка.

Пристенный

Такой фундамент часто применяется для водоотвода у строений, имеющих подвальные или цокольные помещения.

Схема пристенной дренажной системы

Для пристенного дренажа свойственно глубинное залегание, что позволяет улучшить показатели отвода влаги.

Создается пристенный дренаж фундамента таким образом:

  1. Разрабатывается план действий, где принимается во внимание глубина рва, диаметр труб для дренажа и прочие параметры.
  2. Роются траншеи. При этом траншеи должны иметь большую, чем фундамент глубину. Ширина траншеи строго не регламентируется, но считается, что оптимальный показатель — 40 сантиметров.
  3. В траншее создается подушка из гравия и песка.
  4. Укладываются дренажные трубы. Важно их качество зафиксировать.
  5. В районе фундамента насыпается песок, так, что он доходил до верхней части почвы. В остальной части траншеи создается глиняная прослойка.

Материалы для дренажной системы

Подбор материалов для создания дренажа целиком зависит от его характеристик. В последние годы дренажные системы чаще всего выполняются из полимеров, так как они обладают важными достоинствами:

  • Высокая прочность. Гофротрубы способны справляться с большим давлением грунта, не разгерметизируясь при этом.
  • Широкие возможности для подбора комплектующих (цельные и щелевые трубы, ревизионные и смотровые колодцы).
  • Несложный монтаж. Для присоединения элементов применяется раструбная методика.

Также нужно упомянуть о геотекстильном материале, который позволяет системе сохранять гигроскопичность. Геотекстиль препятствует загрязнению илом и песком поверхности трубопровода.

Гидроизоляция

Вопрос о том, как сделать дренаж фундамента — не единственный. Не менее важную роль в предотвращении излишнего увлажнения конструкции несет ее гидроизоляция.

Гидроизоляция фундамента

Применяется два основных варианта гидроизоляции:

  1. Обмазочная. На конструкцию наносится особый материал, создающий влагонепроницаемую поверхность. Обычно используется жидкая битумная мастика. Перед нанесением мастики поверхность обрабатывается праймером.
  2. Проникающая. Как видно из названия, воздействию подвергается сам бетон фундамента. После обработки специальным материалом бетон становится менее пористым, и вся его поверхность приобретает водоотталкивающие свойства. Для повышения эффективности материал применяется вместе с полимерной фиброй.

Также используется комплексная изоляция, при которой фундамент обрабатывается защитным материалом, а сверху ставится мембрана, обернутая геотекстилем. Часть влаги конденсируется в первом слое изоляции и отводится через мембрану, оставшаяся же часть выходит через дренажную трубу.

Полезные советы

Ниже несколько рекомендаций, которые облегчат процесс установки дренажа:

  1. О том, как правильно сделать дренаж фундамента нужно задуматься еще на этапе проектирования здания. В случае, когда дом уже построен, нужно сосредоточиться на вопросах безопасности — дренаж не должен угрожать целостности основания дома.
  2. Установочные работы предпочтительнее осуществлять в летний сезон.
  3. Глубина расположения трубопровода должна быть ниже уровня промерзания грунта.
  4. Важно придерживаться уклона дренажной системы. В противном случае влага будет задерживаться в трубах.

Дренажная система вполне может быть создана своими руками. Для этого достаточно придерживаться несложных рекомендаций. Однако если уверенности в собственных силах не хватает, лучше всего обратиться к специалистам.

energomir.biz

Дренаж мелкозаглубленного ленточного фундамента, цена

При строительстве домов используются различные виды фундаментов – ленточные, свайные, плитные. Выбор конкретного решения зависит от множества факторов – этажности и материала строения, уровня залегания грунтовых вод, характера грунтов и т.д. В частном строительстве широкое применение находит технология возведения ленточного фундамента мелкого заложения (мелкозаглубленного ленточного фундамента, МЗЛФ). При этом основным фактором, оказывающим влияние на принятие такого решения, является возможность самостоятельно выполнить все работы связанные с строительством.

Что такое мелкозаглубленный ленточный фундамент

Мелкозаглубленные ленточные фундаменты представляют собой монолитную бетонную полосу (с армирование или без), расположенную под всеми несущими конструкциями здания (по периметру и внутренними). Термин «мелкозаглубленный» означает, что вся конструкция располагается выше уровня промерзания грунтов. Такое расположение фундамента определяет его главную особенность – конструкция под действием сил морозного пучения перемещается вместе со всем зданием. Если обеспечивается равномерность такого перемещения, фундамент не испытывает дополнительных деформационных нагрузок, не разрушается и обеспечивает высокую надежность строения. Таким образом, использование фундаментов мелкого заложения возможно на пучинистых грунтах, где они нивелируют действие сил морозного пучения.

Где применяются фундаменты мелкого заложения

На таких фундаментах возводятся жилые дома и другие сооружения, общий вес материалов которых не создает значительного давления на подошву. Они подходят для: • построек на основе облегченной кирпичной кладки; • зданий и сооружений из ячеистых бетонов; • деревянных (бревенчатых) конструкций; • каркасного строительства. При увеличении ширины фундамента допускается увеличение веса построек за счёт применения более тяжёлых материалов или роста этажности. Однако, в этом случае уменьшается глубина промерзания грунта, что может привести к неравномерному распределению нагрузок и разрушению конструкции. В этом случае предпочтительнее использовать ленточный монолитный фундамент.Важно! Действующими строительными нормами и правилами заливать мелкозаглубленный фундамент на глине и грунтах с высоким содержанием биогенных органических веществ (например, на торфяных) запрещено!Другим условием выбора в пользу МЗЛФ является низкий уровень грунтовых вод. Чем выше УГВ, тем более неустойчивой становится конструкция. В практике принято считать допустимым сооружение мелкозаглубленного ленточного фундамента при расположении грунтовых вод не ближе, чем в 2 м от основания (самой низкой точки конструкции). При близком расположении водоносных слоев поверхности, выбор следует остановить на свайных фундаментах. Не менее важным для строительства является перепад высот. При значительных неровностях рельефа сооружение МЗЛФ может оказаться весьма проблематичным – потребуется значительный объем работ для выравнивания площадей. В таких условиях предпочтительнее обычные ленточные фундаменты. По затратам этот вариант может оказаться более экономичным.

Расчет мелкозаглубленного ленточного фундамента

Расчёт фундамента имеет целью определение основных характеристик конструкции: • глубины залегания; • ширины основания; • толщины подушки и др. При расчете необходимо учитывать следующие данные: • вес конструкции, который зависит от этажности здания, толщины стен, используемых материалов; • характер грунта; • глубину его промерзания.

Глубина заложения фундамента

На практике специалисты строители нередко применяют эмпирическое соотношение, которое гарантирует свободное движение фундамента вместе с морозным пучением грунта. По нему глубина заложения выбирается на 20% меньше, чем уровень промерзания для данной местности. Для более точного определения этого параметра следует воспользоваться СНиП II-Б.1-62. В нём регламентируется минимальная глубина на которую заливается мелкозаглубленный ленточный фундамент в зависимости от характера и глубины промерзания грунта. Так глубина МЗЛФ может составлять от 0.5 м для непучнистых грунтов при промерзании до 2 м, и пучнистых – до 1 м. Минимальная глубина в 1 м используется на непучинистых грунтах промерзающих глубже 3 м, и пучинистых с глубиной промерзания 1.5 – 2.5 м.

Ширина фундамента

Этот параметр определяет надежность конструкции и ее способность передавать давление от здания окружающим слоям грунта. Зависит он от нагрузки на фундамент и характера грунта определяется по соотношению D = Q / R. Здесь Q расчетная общая нагрузка (в т/м), а R – коэффициент сопротивления грунтов. Последний параметр зависит от текучести и пористости материалов и приводится в справочной литературе, СНиП, на специализированных интернет-ресурсах. Самостоятельно определить все расчетные показатели достаточно сложно, поэтому для определения параметров фундамента лучше воспользоваться практическими таблицами, составленными для отапливаемых и неотапливаемых зданий из различных материалов и грунта различного характера и степени пучнистости. Найти их можно как в строительных справочниках, так и на интернет-сайтах, посвященных вопросам частного строительства. К примеру, рекомендуемая толщина подошвы фундамента для отапливаемых кирпичных зданий с железобетонными перекрытиями на среднепучинистых песчаных почвах будет составлять 0.6 м, а на сильнопучинистых глинистых – 1.4 м. Этот же показатель для бревенчатых домов составит 0.4м в обоих случаях, а для неотапливаемых деревянных строений – 0.3 м.

Толщина подушки

В обязательном порядке при строительстве мелкозаглубленного ленточного фундамента (исключение составляют только непучнистые песчаные грунты) предусматривается его размещение на подушке из материала с высокой фильтрующей способностью – песка или песчано-гравийной смеси. Это позволит устранить касательные воздействия на подошву при морозном пучении грунта и, соответственно, снизить величину деформаций и опасность разрушения конструкций.

Расчётная толщина подушки определяется из соотношения T = 2.5 * D (1 – 1.2 * R * D / Q) В формуле используется те же величины расчетной нагрузки и характеристики грунта, что и в предыдущей. Уже упоминавшиеся практические таблицы использовать гораздо удобнее. В них приводятся как толщина подушки, так и ее рекомендуемый состав.

Для рассмотренных выше примеров толщина подушки будет составлять 0.3, 0.5, 0.4 и 0.3 м соответственно, а в качестве материала может быть выбран крупнозернистый песок и песчано-гравийная смесь с соотношением компонентов 60/40.

Другие характеристики фундамента

В процессе расчета также определяются необходимость и способ армирования, характеристики арматуры, требуемая прочность бетона и вид бетонной смеси. Расчеты всех этих показателей достаточно сложны и приводятся в соответствующих специализированных источниках. На практике при строительстве ленточного мелкозаглубленного фундамента рекомендуется использовать бетон марки не ниже М200.

Армирование, в соответствии с требованиями СНиП производится по контуру (в толще бетон не армируется) с укладкой 2-3 арматурных стержней диаметром 10 – 14 мм в слое и 2 слоев по сечению фундамента. Расстояние от арматурного стержня до внешней границы бетонной конструкции должно составлять не менее 50 мм. Особое внимание уделяется углам и местам соединений конструкций, поскольку они испытывают максимальные нагрузки. В этих местах применяют П-образное или Г-образное усиление армирующего контура.

Вязка арматурного каркаса рекомендуется производить проволокой, поскольку использование сварных соединений повышает общую жесткость конструкции. Это может привести к образованию трещин фундамента. Кроме того, точечное температурное воздействие снижает коррозионную устойчивость армирующего материала.

Технология изготовления мелкозаглубленного ленточного фундамента

Строительство МЗЛФ – задача не сложная, с которой возможно справиться собственными силами без привлечения специализированных строительных организаций. Первоначально на месте монтажа проводится тщательная разметка. Кроме того, на подготовительном этапе следует позаботиться о том, чтобы на площадке присутствовали все необходимые инструменты и материалы (за исключением бетонной смеси – ее готовят или завозят непосредственно к основному этапу работ). Строительство фундамента включает следующие работы: • Рытье траншей. Глубина траншей определяется глубиной заложения фундамента и толщиной подушки при глубине фундамента 300 мм, а толщина подушки 200 мм траншеи отрываются на глубину 500 мм). Ширина траншеи выполняется с запасом по отношению к ширине основания. Оставшиеся пазухи в дальнейшем будут засыпаны фильтрующим грунтом для устранения касательных воздействий при морозном пучении грунта. Стенки траншеи выполняются с откосом. • Укладка геотекстиля. Подготовленные траншеи следует выстелить геотекстилем. Это предотвратит заиливание материала подушки и пазух частицами грунта при эксплуатации задания. • Укладка подушки. Засыпку подушки проводят послойно. При использовании только песка его тщательно смачивают водой и трамбуют (рекомендуется укладывать слои толщиной до 100 мм). Если в подушка фундамента будет закладываться песок и гравий, материалы желательно не смешивать, а укладывать слоями, начиная со слоя песка. Чем качественнее произведена утрамбовка подушки, тем надежнее она будет осуществлять защиту фундаментные конструкции от пучения грунтов при замерзании.• Установка опалубки. Опалубку изготавливают (сбивают щиты из досок) на месте или приобретают готовые щиты в строительных магазинах. В обязательном порядке предусматривает подпорки через каждые 500-600 мм. Внутренняя поверхность опалубки (особенно при использовании деревянных конструкций) гидроизолируют. На этом же этапе следует позаботиться о формировании мест, где будут выводится канализационные магистрали, трубы водоснабжения, дренажный трубопровод (если предусмотрена внутренняя дренажная система) и т.д. • Заливка и утрамбовка первого слоя бетона толщиной не менее 50 мм. Это необходимо сделать перед укладкой армирующего каркаса. • Укладка арматуры. • Заливка бетона. Желательно применение погружных вибраторов для уплотнения и удаления пузырьков воздуха. При их отсутствии заливку производят послойно с трамбовкой слоев ручным инструментом. Готовую конструкцию оставляют для усадки. Бетон накрывают и периодически (1 раз в сутки) увлажняют, чтобы избежать пересушивания. Через 3-4 суток опалубку снимают и оставляют конструкцию на 14-20 дней для набора прочности. После снятия опалубки проводят работы по вертикальной гидроизоляции фундамента, засыпают пазухи песком или песчанно-гравийной смесью. На этом же этапе монтируется, при необходимости, дренажная обводка.

www.promstok.com

Дренаж мелкозаглубленного фундамента: этапы устройства и техника безопасности

Устройство дренажной системы мелкозаглубленного фундамента

  • Материалы для устройства дренажной системы
    • Трубы
    • Фитинги
    • Накопительные колодцы
  • Для чего нужен дренаж мелкозаглубленного ленточного фундамента?
  • Этапы работ по устройству дренажа мелкозаглубленного фундамента
  • Техника безопасности при устройстве дренажа мелкозаглубленного фундамента

Дренажом называют инженерную конструкцию из заглубленных в грунт перфорированных труб, предназначенную для отведения от построек и их фундаментов грунтовых и иных вод. Не каждому дому и его основанию требуется устройство этой системы. Ее необходимость зависит от конкретных условий участка: типа грунта, глубины залегания подземных вод, рельефа местности, риска подтопления из-за близости озер и рек, точки заглубления основания дома. Дренаж мелкозаглубленного фундамента требуется в том случае, если гидроизоляция не способна справиться с разрушающим воздействием воды и требует ее отвода.

Параметры мелкозаглубленного фундамента.

Материалы для устройства дренажной системы

Вернуться к оглавлению

Трубы

В частном строительстве часто используют недорогие канализационные пластиковые трубы и самостоятельно перфорируют их с помощью сверла и дрели. Но есть и более подходящие изделия, традиционно используемые в строительстве и специально выпускаемые для этой цели.

Схема траншеи дренажа фундамента.

  1. Асбестоцементные большого сечения.
  2. Изготовленные из керамики, с перфорацией.
  3. ПВХ трубы.
  4. Гибкие гофрированные пластиковые трубы (одно- или двухслойные).

По причине большого веса, трудоемкости монтажа трубопровода, невысоких эксплуатационных характеристик, в современных дренажных системах первые два вида изделий используются редко. Специально спроектированные для отвода подземных вод пластиковые дренажные трубы с рифленой поверхностью имеют несколько неоспоримых преимуществ, одно из которых – способность к самоочищению. Предотвратить заиливание трубопровода крайне важно, так как это продлит срок службы всей системы и ремонт ей будет требоваться намного реже.

Вернуться к оглавлению

Фитинги

Соединительные детали (отводы, муфты, тройники и пр.) приобретаются после проектирования системы и подсчета узлов и определения их модификаций. Фитинги должны быть изготовлены из того же материала, что и трубы, и совпадать с ними по диаметру.

Вернуться к оглавлению

Накопительные колодцы

Если устанавливаются заводские дрены, то желательно одновременно с ними приобрести нужное количество накопительных колодцев. Это емкости, в которые по трубопроводу отводятся дождевые и иные воды, впоследствии транспортирующиеся в грунт, канализацию, коллектор или ближайший водоем.

  • геотекстиль;
  • песок, гравий или щебень средней фракции 20/40 мм;
  • лопаты

Вернуться к оглавлению

Для чего нужен дренаж мелкозаглубленного ленточного фундамента?

Расположение слоев дренажа.

Устройство водоотводящей системы требуется в условиях высокого уровня подземных вод или повышенной влажности грунта. Необходим он и по причине риска сезонных или иных подтоплений участка.

Если неподалеку от частного дома проходят линии городских коммуникаций водоснабжения или отведения канализационных стоков, то дренаж обеспечит сохранность фундамента на случай их прорыва.

В межсезонье перенасыщенный влагой грунт во время замерзания или оттаивания провоцирует смещение пластов почвы. Это приводит к деформации бетонной ленты, появлению трещин и разрушению монолита.

Правильно выполненный дренаж грунта устранит эти плачевные последствия.

Монтаж мелкозаглубленного фундамента предполагает закладку его подошвы на глубине не более 80 см.

Но водоотводящий трубопровод следует прокладывать на большей глубине, ниже песчаной подушки основания на 20-30 см. Дренаж устраивается по внешнему периметру бетонной ленты на расстоянии 20-40 см от нее. Его можно сделать как во время возведения фундамента, так после завершения строительства дома. Самый большой объем работ земляной. Потребуется сформировать длинные траншеи, что можно сделать как своими руками, так и с помощью экскаватора.

Вернуться к оглавлению

Этапы работ по устройству дренажа мелкозаглубленного фундамента

Дренажная система для фундамента.

Правила работ по формированию траншеи для укладки труб

  1. Сечение канав может быть как прямоугольным, так и трапециевидным. Если грунт с большим количеством песка и имеет склонность к осыпанию, то второй вариант наиболее предпочтителен.
  2. Ширина рва должна быть не более 40 см.
  3. Дно траншеи выравнивается, освобождается от камней и комков глины, утрамбовывается.
  4. Во время выкапывания рва, его выравнивания и уплотнения соблюдается уклон в сторону ближайшего накопительного колодца, составляющий 0,5-0,7° на каждый погонный м трубопровода.
  5. Дренаж предполагает устройство песчано-гравийной подушки, на которую будут укладываться трубы. Для этой цели на уплотненный грунт насыпается песок слоем 10-15 см. Не рекомендуется выкладывать сразу весь объем песка, его нужно отсыпать послойно, проливая струей воды из шланга и утрамбовывая.
  6. Далее таким же образом устраивается подушка из гравия или щебня той же высоты.

Мелкозаглубленный ленточный фундамент.

Если перфорация на трубах выполнена только с одной их стороны, то укладка производится вниз отверстиями. Каждая дрена должна быть обернута геотекстилем, чтобы предотвратить засорение перфорации. Поэтому сначала на гравийную подушку настилается ткань, затем на нее укладываются трубы, которые соединяются между собой фитингами. После монтажа трубопровода он накрывается геотекстилем.

Правила устройства смотровых колодцев

  1. Они необходимы для обслуживания и ремонта трубопровода. На каждые 40-50 м по прямой линии траншеи необходимо устраивать один смотровой колодец.
  2. Форма их может быть квадратной, круглой, прямоугольной.
  3. Выполняются они из железобетонных колец либо других влагостойких материалов.
  4. Гидроизоляция и герметичность колодцам не требуется. Их основная задача – обеспечить наблюдение за процессом водоотвода.
  5. Если дренаж залегает на глубине не более 3 м, то смотровые колодцы можно соорудить из пластиковых труб сечением 30-50 см. Такие изделия используются в устройстве напорной канализации. Из них можно брать гладкие трубы, но лучше гофрированные.

Выполнение обратной засыпки

  1. Сначала траншея заполняется слоем щебня или отсева толщиной 20 см.
  2. После этого ров заполняют песком на высоту 10 см.
  3. Дальнейшая отсыпка производится ранее вынутым грунтом.

Емкости для сбора и отвода воды могут быть расположены на каждом углу здания, либо одна – на расстоянии не более 20 м от него. Чтобы сток происходил беспрепятственно, не следует забывать об обязательном уклоне труб в сторону накопительного колодца.

Вернуться к оглавлению

Техника безопасности при устройстве дренажа мелкозаглубленного фундамента

Схема устройства пластового дренажа.

Формирование глубоких траншей в непосредственной близости от дома связано с опасностью обрушения стен. В особенности следует быть осторожным при прокладке трубопровода рядом с мелкозаглубленным основанием. Дренаж, как правило, нужен на тех участках, где грунт имеет низкий коэффициент сцепления и риск обрушения почвы велик даже при правильном сечении рва, близком к углу естественного откоса. Поэтому стенкам траншеи часто требуется укрепление в виде деревянных щитов. Эта защита демонтируется только после укладки труб и засыпки их песком.

На участке с многочисленными постройками дренаж нужно делать поэтапно, участками диной до 20 м. Грунт, который вынимается при выкапывании следующего, идет на обратную засыпку уже смонтированного трубопровода. Не рекомендуется приступать к устройству водоотводящей системы в межсезонье, когда уровень грунтовых вод наиболее высок. Даже если работы начаты в другое время года, не следует позаботиться о наличии насоса для откачки грунтовых вод, поступающих в траншею.

Излишки воды из накопительного колодца можно отводить в близлежащий водоем или использовать для полива сада и огорода. При избытках жидкости можно устраивать искусственный пруд и разводить в нем рыбу или птицу. Это вскоре поможет окупить затраты на устройство дренажной системы .

Иннокентий Андреевич Власов

© Copyright 2014–2016, moifundament.ru

  • работы с фундаментом
  • Армирование
  • Защита
  • Инструменты
  • Монтаж
  • Отделка
  • Раствор
  • Расчет
  • Ремонт
  • Устройство
  • Виды фундамента
  • Ленточный
  • Свайный
  • Столбчатый
  • Плитный
  • Другое
  • О сайте
  • Вопросы эксперту
  • Редакция
  • Контакты

  • Работы с фундаментом
    • Армирование фундамента
    • Защита фундамента
    • Инструменты для фундамента
    • Монтаж фундамента
    • Отделка фундамента
    • Раствор для фундамента
    • Расчет фундамента
    • Ремонт фундамента
    • Устройство фундамента
  • Виды фундамента
    • Ленточный фундамент
    • Свайный фундамент
    • Столбчатый фундамент
    • Плитный фундамент

Рекомендуем ознакомится: http://moifundament.ru

fix-builder.ru

Дренаж мелкозаглубленного фундамента | Аквакомплект

Фундамент неглубокого заложения – экономия трудовых ресурсов и материальных затратСнижение материальных затрат и экономия трудовых ресурсов является одной из наиболее важных составляющих эффективного строительства. В свою очередь использование новых строительных технологий и материалов при строительстве различных частей сооружений позволяет добиться значительной экономии ресурсов и финансов, снизить трудоемкость и продолжительность строительства. В данном контексте особую важность имеет эффективное возведение фундамента составляющего значительную часть стоимости строительства зданий.

Одним из наиболее оптимальных решений этого вопроса является строительство ленточного фундамента неглубокого заложения. Последний от классического фундамента глубокого заложения отличается глубиной укладки и расположением теплоизоляционных материалов. Наглядно различие двух этих фундаментов можно увидеть на нижеприведенном рисунке.

Фундамент мелкого заложения и заглубленный

Технология неглубокого заложения позволяет сэкономить до 40% стоимости фундамента. А так же на 15-20 % уменьшить тепловые потери здания, а следовательно и расходы на отопление. Помимо этого в 2-3 раза продлевается срок службы гидроизоляции фундамента. В дополнение к этому увеличивается срок службы фундамента и повышается защита здания от деформации, вызываемой силами морозного пучения грунта.

Глубина мелкозаглубленного ленточного фундамента обычно не превышает 60 см из которых 20 см. приходится на песчаную подушку. В основе фундамента — монолитная, армированная двумя поясами плита, работающая как единое целое. Даже при опускании или поднятии одной из сторон или угла вся конструкция поднимается равномерно, что не дает возможности для перекоса строения.

При закладке фундамента сначала роется траншея шириной идентичной толщине стены (обычно 50-60 см.) Глубина траншеи составляет 60 см. На дно траншеи засыпается подушка из песка, толщина которой обычно не превышает 20 см или половины толщины остального фундамента. Сама подушка обязательно уплотняется катками или площадочными виб¬раторами под давлением не менее 1,6 т/м3 (1600 кг/м3). То есть для утрамбовки двадцатисантиметрового слоя песка нужно приложить силу 320 кг/м2. Затем делается опалубка шириной в 40 см и высотой 60 см. Опалубку лучше делать из толстой ламинированной фанеры, но можно применить и обычные доски. Если ландшафт имеет значительный уклон, то самая нижняя точка фундамента должна быть не менее чем в 20 см от поверхности земли.

Армирование фундамента выполняется в два пояса. Нижний пояс состоит из четырех продольных арматур обладающих 14 мм в диаметре. Арматура укладывается на расстоянии 3-5 см от края с каждой стороны, и 5 см от нижнего края фундамента. Верхний пояс армирования идентичен нижнему. По вертикали через каждые 70-90 см армирующий каркас перевязывается с вертикальной арматурой. Фундамент заливается бетоном марки 250 или выше. После заливки фундамента желательно дать ему отстоятся не меньше месяца. Часто строительство дома даже переносят на следующий год, чтобы дать фундаменту полностью устояться и осесть.

Вместе с тем важным фактором при строительстве фундамента мелкого залегания является его теплоизоляция. В отличие от традиционного фундамента, который закладывается ниже уровня промерзания грунта, фундамент мелкого залегания полностью находится в промерзающем слое грунта. Из-за этого он особенно подвержен деформации за счет вспучивания грунтов в период зимнего промерзания. Само вспучивание грунта происходит вследствие замерзания влаги содержащейся в грунте. Находящиеся в таком грунте фундаменты выдавливаются силами вспучивания. Эти силы весьма значительны: при площади фундамента 10 м2 они достигают 10—15 т/м2.

Для ликвидации негативных последствий морозного пучения фундамент необходимо утеплять. Наиболее оптимально для этих целей подходит Пеноплекс. Данный материал является вспененным полистиролом изготавливаемым методом экструзии из полистирола общего назначения. Материал получают посредством смешивания при повышенной температуре и давлении гранул полистирола с введением вспенивающего агента и последующим выдавливанием из экструдера. При этом в качестве вспенивающего агента используется смесь легких фреонов с добавление двуокиси углерода (СО2). Фреоны, применяемые для производства плит, относятся к группе озонобезопасных, нетоксичных и негорючих. После изготовления плит в ячейках происходит относительно быстрое замещение остаточного фреона окружающим воздухом. Вместе с тем сам пеноплекс экологически чистый материал. Он обладает стабильными теплотехническими показателями и необычайно высокой прочностью на сжатие. При этом укладка пеноплекса возможна при любых погодных условиях без каких-либо средств защиты от атмосферных осадков. Сами плиты легко режутся и их крайне легко монтировать. По сравнению с различными заливочными утеплителями именно пеноплекс наиболее удобен для работы частным застройщикам, как с большим, так и незначительным опытом работ.

Пеноплексу свойственна низкая химическая стойкость к следующим веществам:

Ароматические углеводороды (бензол, толуол, ксилол)Альдегиды (формальдегид, формалин)Кетоны (ацетон, метилэтилкетом)Простые и сложные эфиры (диэтиловый эфир, растворители на основе этилацетата, метилацетата)Бензин, керосин, дизельное топливоКаменноугольная смолаПолиэфирные смолы (отвердители эпоксидных смол)Масляные краскиВ свою очередь пеноплекс обладает высокой химической стойкостью к следующим веществам:

Кислоты (органические и неорганические)Растворы солейЕдкие щелочиХлорная известьСпирт и спиртовые красителиВода и краски на водной основеАммиак, углекислый газ, кислород, ацетилен, пропан, бутанФторированные углеводороды (фреоны)Цементы (строительные растворы и бетоны).Животное и растительное масло, парафинЭксплуатировать теплоизоляционные плиты пеноплекс рекомендуется в диапазоне температур от -50 до +75 °С. В этом температурном режиме все физические и теплотехнические характеристики материала остаются неизменными.

*В зависимости от толщины плит

Детально рассмотрев сам пеноплекс, перейдем к аспектам его использования при строительстве фундаментов мелкого заложения. В зависимости от конструктивных особенностей самого фундамента или его элементов пеноплекс укладывается по-разному. Так различаются схемы укладки пэноплекса при сопряжении отапливаемого здания с холодной пристройкой, в фундаментах зданий с невентилируемым подпольем и переменным режимом эксплуатации (отапливаемое-неотапливаемое), в фундаментах отдельно стоящих опор, при устройстве ленточной опоры, в фундаментах отапливаемых зданий без теплоизоляции пола, в фундаментах неотапливаемых зданий, в фундаментах отапливаемых зданий с теплоизоляцией пола. Более детально со схемами укладки пэноплекса во всех вышеозначенных случаях можно ознакомиться в СТО 36554501-012-2008 изданном ФГУП НИЦ «Строительство» в 2008 году в Москве.

Мы же приведем универсальную схему создания фундамента, при которой за счет размещения утеплителя непосредственно под отмосткой практически полностью устраняется возможность промерзания грунта как рядом с фундаментной лентой, так и под ней. Кроме того, обеспечено и решение задачи дренирования и отвода грунтовых вод. На усмотрение проектировщиков оставлена задача противорадоновой защиты и конструкции полов первого этажа.

Схема устройства дренажа монолитного фундамента

Помимо этого для широты кругозора представим схему морозозащищенных фундаментов мелкого заложения: отапливаемых и неотапливаемых зданий.

Морозозащищенные фундаменты

Что касается укладки теплоизоляционного материала, то ее можно вести одновременно с гидроизоляционными работами. Для того что бы не нарушать целостность гидроизоляционного слоя, плиты пеноплекс, необходимо крепить к вертикальной поверхности клеевыми составами на основе битума, не разъедающих полистирол. Клеевые составы достаточно наносить точечно. Поскольку приклеивание необходимо лишь до обратной засыпки фундамента.

Помимо этого возможно крепление плит пеноплекс путем подплавления битумного слоя (до +70°С) гидроизоляции в трех-пяти точках, с последующим плотным прижатием плиты пеноплекс. К поверхностям фундамента, не требующим гидроизоляции, материал может крепиться цементносодержащим клеем. В зоне цоколя обязательна установка дюбелей, из расчета четыре дюбеля на плиту. В тех случаях, когда плиты пеноплекса крепятся вертикально, они должны выступать над уровнем подсыпанного грунта на высоту 400-500 мм для исключения подъёма грунтовых вод к элементам стены первого этажа. При этом сами плиты устанавливаются внахлест по периметру здания, начиная с нижнего ряда. При укладке дренажной обводки непосредственно у фундамента к плитам XPS следует приклеить фильтрующий материал (геотекстиль). Необходимый нахлест соседних листов геотекстиля составляет 10-15 см. Сам дренажный трубопровод необходимо засыпать слоем мелкого камня или песка.

По факту монтажа плит утеплителя проводят обратную засыпку фундамента грунтом с послойным уплотнением. При таком варианте теплоизоляции в конструкции отсутствуют «мостики холода». Плиты пеноплекс надежно защищают гидроизоляцию от механических повреждений и температурных перепадов, что существенно увеличивает срок ее эксплуатации.

Вместе с тем всем вышеперечисленным схемам укладки соответствуют индивидуальные параметры теплоизоляционного материала. Характеристики последнего рассчитываются индивидуально в зависимости от технических особенностей создаваемых фундаментов. Ознакомиться более детально с этим процессом можно во все том же СТО 36554501-012-2008 изданном ФГУП НИЦ «Строительство» в 2008 году в Москве.

На этом фоне различные варианты укладки ровно, как и разная толщина теплоизоляционного материала служат лишь одной цели – выведению границы промерзания грунта за пределы подошвы фундамента.

Детально данный процесс представлен на нижеследующем рисунке.

Тепловые потоки в фундаментеКак видим, за счет современных технологий можно добиться существенной экономии времени, финансов и ресурсов. При этом создание ленточного фундамента мелкого залегания настолько же легкое насколько и эффективное. Для того что бы узнать это на практике необходимо лишь не боятся нового и постоянно совершенствовать методы своей работы.

akvakomplekt.com

Устройство дренажа фундамента - виды и монтаж, как правильно защитить дом от влаги

Фото: устройство дренажа фундаментаМногие участки, предназначенные для индивидуального строительства, имеют проблемы с водоотведением. Грунтовые воды, талые, дождевые способны привести в негодность как заложенный на участке фундамент, так и уже построенный дом. Даже устройство гидроизоляции, проведенное в соответствии со стандартами, не спасет положение: фундамент отсыреет, в нем заведется грибок, а в самых тяжелых случаях возможно даже нарушение целостности фундамента.

Для того чтобы избежать этих неприятных последствий и сделать участок пригодным для строительства и выращивания растений, необходимо устройство дренажа, который позволит отвести излишнюю воду с участка. Дренажные работы вполне можно провести своими руками, их выполнение не так уж сложно и требует наличия определенных навыков и серьезного отношения к работе.

Содержание статьи:

Типы дренажа

Различают два основных вида дренажа: поверхностный и глубинный. Первый вид представляет собой систему открытых каналов, по которым поверхностные воды отводятся с участка. Второй – это те же самые каналы, загнанные под землю, они отводят грунтовые воды и проникающую в почву влагу от выпадения осадков.

Также существуют разновидности дренажа по месту его размещения. В этом плане выделяют дренаж фундамента и дренаж земельного участка. Устройство любого из этих сооружений требует предварительного составления плана, где указано размещение каналов и канализационных колодцев, угол их наклона и размер дрен.



Дренаж фундаментов различных типов

Фото: Схема устройство дренажа фундамента со всеми элементами

Схема устройство дренажа фундамента со всеми элементами

Устройство пристенного дренажа для фундаментов
  • Соблюдение одинакового угла наклона труб на всей площади дренажной системы;
  • Тщательная очистка каналов перед закладкой в них труб;
  • Обеспечение изоляции труб путем использования геотекстиля, который применяется для того, чтобы избежать засорения дренажных отверстий. Он может быть дополнен слоем гравия для усиления защитных качеств.
  • Тщательный выбор места для размещения канализационного колодца.

Дренаж фундаментов с малой глубиной залегания

Фото: лоток водоотводной с решоткойПри дренажных работах, применяемых при устройстве мелкозаглубленного фундамента деревянного дома, дренажная система выглядит совершенно иным образом, нежели традиционные виды мелиоративных сооружений. На дне траншей, вырытых под фундамент своими руками, вертикально бурят дренажные скважины, их прокладывают на максимально возможную глубину, которая не должна заканчиваться раньше, чем начинается граница промерзания. Внутрь скважины помещают дренажную трубу, полость вокруг, как уже сказано выше, засыпают гравием или битым кирпичом. Аналогичный материал насыпают и на дно фундаментной траншеи, далее засыпают слой песка, потом снова слой щебня, и весь этот слоеный «пирог» заливают бетоном.

После того, как фундамент полностью застынет, вдоль него с наружной стороны выкапывают узкую траншею такой глубины, чтобы её нижний край располагался ниже границы подсыпанного под фундамент гравийного слоя. Эту траншею также засыпают щебнем, выполняют поверх этого слоя отмостку. Таким образом мы получили дренажное сооружение, которое перехватывает влагу на подходах к фундаменту и отправляет её вниз по дренажным трубам. Цель достигнута: влага не попадет в тело фундамента, грунты под ним не подвергаются переувлажнению, а в случае замерзания даже пучинистый грунт ведет себя вполне прилично.

Дренаж фундаментов ленточного или столбчатого типов

Дренаж такого типа может быть вполне проведен своими руками, хотя при необходимости можно привлечь и профессиональных строителей. Здесь дренажная система фундамента выглядит достаточно ожидаемо и сооружается следующим образом:

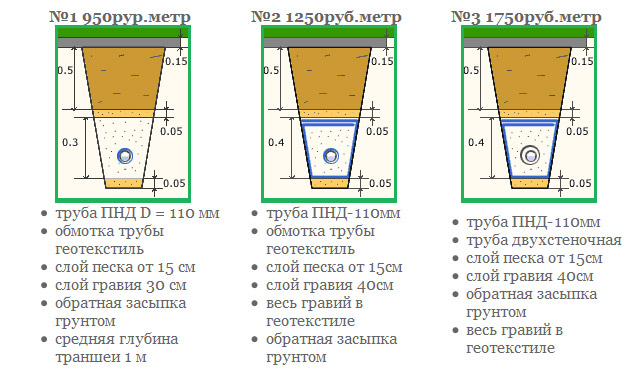

Фото: Устройство дренажной системы c ценой за погонный метр

Устройство дренажной системы c ценой за погонный метр

  • На первом этапе дренажных работ, которые проводятся параллельно с сооружением фундамента, по периметру будущего здания выкапывается дренажная траншея. Глубина её должна быть больше, чем глубина закладки фундамента, для того, чтобы она успешно справлялась с отведением грунтовых вод. При сооружении траншеи следует помнить о соблюдении угла её наклона, благодаря которому вода будет отводиться в сторону дренажного колодца.
  • На дно насыпают битый кирпич и поверх этого слоя укладывают дренажную трубу. Далее на треть глубины вырытой траншеи засыпается битый кирпич, поверх этого слоя из веток сооружают своего рода перекрытие, на которое будет впоследствии насыпан грунт.
  • Поверх засыпанной доверху дренажной траншеи сооружается отмостка, причем для её постройки лучше применять такие материалы, которые позволят осуществить её быстрый демонтаж с последующим восстановлением, для того, чтобы иметь возможность прочистить засорившийся дренаж.

Дренажная система такого типа прослужит достаточно долго и успешно, отводя воду с прилегающей к фундаменту части грунта. Качественно проведенные дренажные работы предотвращают попадание влаги на поверхность фундамента и стены цокольного этажа, что дает возможность не только эксплуатировать здание в оптимальном режиме, но и максимально продлить срок его службы.

Материалы, используемые для сооружения пристенного дренажа фундамента

Профессионалы в деле проведения дренажных работ могут и не нуждаться в разъяснениях, какие материалы используются для сооружения дренажных систем, но для тех, кто хочет устроить дренаж своими руками, эта информация может оказаться полезной.

Гравий, кирпич, песок

Итак, уже упомянуты в тексте гравий, битый кирпич и песок входят в обязательный набор материалов на любой стройке, да и выборе определенного сорта они не нуждаются, поэтому можно просто сказать, что их использование необходимо и играет важную роль в работе дренажной системы и предотвращении её засорения.

Дренажные трубы

Фото: дренажная трубаРанее для дренажа использовалась только керамика, которая удачно справлялась со своими функциями, была долговечной и устойчивой к воздействию различных веществ. Сегодня появилась возможность усовершенствовать процесс и устранить два основных недостатка керамических дренажных труб: их хрупкость и высокую стоимость.

Среди применяемых в наше время полипропиленовых дренажных труб, специалисты выделяют двухслойные перфорированные дренажные трубы, по их мнению, они обладают оптимальным набором свойств для исправной, бесперебойной и длительной службы в любых условиях. Следует также отметить, что желательно применять трубы, имеющие довольно жесткую конструкцию. Многие желающие соорудить дренаж своими руками, идут на поводу у не совсем компетентных консультантов, и используют для этого гибкую трубу, укладку которой невозможно произвести ровно и без прогибов. В этих местах рано или поздно начнет скапливаться ил, и, в конце концов, труба совершенно засорится.

Геотекстиль – это нетканый материал, устойчивый к воздействию почвенных бактерий и почти не разлагающийся в земле. Его используют для создания дополнительного фильтра наряду с гравием и битым кирпичом, и при его применении засорение трубы наступит гораздо позже, или не произойдет вообще.

profibrus.ru

Дренаж плитного фундамента: виды и обустройство

23 Декабрь 2016      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:   3472 Дренаж для фундаментной плиты

Дренаж для фундаментной плиты

Дренаж под фундаментной плитой призван обеспечить сохранность структуры основания при контакте с водой. А еще точнее – убрать воду и предотвратить ее воздействие на фундамент.

Возведение зданий и сооружений осуществляется в самых разных условиях. Предпроектные изыскания призваны составить актуальную картину технических характеристик участка строительства для принятия решения о возможности начала стройки и особенностях ее проведения. Геологические исследования позволяют составить схему расположения и полные характеристики грунтовых вод, в том числе глубину их залегания, свойства и состав воды, интенсивность потоков. Исходя их этих данных, проектировщик может разработать оптимальную систему дренажа фундаментной плиты.

Строительство фундамента на влагосодержащем грунте опасно из-за прямого контакта с водой. Но и сухие глинистые грунты также опасны: они задерживают влагу при выпадении осадков и таянии снега, что провоцирует подтапливание. Поэтому во многих случаях дренаж под плитой фундамента является обязательным элементом возведения дома.

Виды дренажа для плитного фундамента

Устройство дренажа под фундаментной плитой может выполняться различными способами. Выбор оптимального решения остается за архитектором.

Устройство дренажа

Виды дренажных систем

Кстати, дренажа при определенных условиях можно избежать. Это допустимо в том случае, если воздействие воды не превышает определенного предела, и можно обойтись усиленной гидроизоляцией. Но этот способ имеет свои особенности и часто недопустим.

к оглавлению ↑

Пластовый дренаж

Среди практически используемых вариантов обустройства дренажных систем фундаментов, наибольший опыт эксплуатации имеет пластовый тип. Первоначально он применялся на сложных участках строительства. Но постепенно стал внедряться для возведения оснований любого типа и сложности.

При создании пластового дренажа под плитным фундаментом стоимость выполнения работы существенно сокращается. Причина в том, что подстилающий слой щебня уже заложен в проектную документацию. Для других вариантов фундамента (ленточный, столбчатый) придется проводить обратную засыпку внутри конструкции.

Устройство пластового дренажа

Устройство пластового дренажа

В основе технологии создания пластового типа дренажной системы лежат простые и понятные принципы, которые упрощают работы. При рытье котлована необходимо соблюсти 2 правила:

  1. Сделать котлован на 1 метр больше габаритов здания.
  2. Создать малый уклон дна котлована от центра к боковым сторонам.

При обустройстве применяют геотекстиль – он призван предотвратить заиливание фильтра и перемешивание нерудных материалов с почвой.

Слоистая структура подстилки и дает название типу дренажа. Необходимо чередовать 10 см песка и 30 см щебня, которым и выравнивается дно котлована.

Принятие решения об устройстве пластового дренажа под плитным фундаментом осуществляется в том случае, если присутствует один из следующих факторов:

  • Наличие нескольких слоев водоносных горизонтов, которые имеют различные свойства.
  • Присутствие в вертикальном разрезе напорных подземных вод.
  • При опускании подвального помещения ниже водоупорных горизонтов.
  • Существование риска на возникновение капиллярного всасывания влаги.
Пластовый дренаж

Пластовый дренаж под фундаментную плиту

Схема на дренаж плитного фундамента рассчитывается и разрабатывается проектировщиком с учетом особенностей участка застройки и характеристик будущего строения.

Если принято окончательное решение, и вы определились нужен ли дренаж для плитного фундамента в вашем случае, то следует внимательно подойти к выбору конфигурации системы.

к оглавлению ↑

Кольцевой дренаж

Кольцевой тип дренажной системы для фундамента применяется для осушения почвы и ликвидации подтопления подвальных помещений и цокольных этажей. С его помощью удается понизить уровень грунтовых вод на участке. Замкнутая система данного дренажа требует большого числа точных расчетов и тщательного сбора исходной информации об участке, что достигается за счет проведения инженерно-геологических и специальных изысканий.

После получения необходимого набора данных, проектировщик определяет параметры создаваемой системы:

  1. Расчет размеров дисперсионной воронки.
  2. Определение необходимого сечения дренов по притоку.
  3. Расстояние от кольца дренов до подошвы основания.

Кроме того, при расчете дренажа обязательно следует учитывать тот факт, что с переносимой водой в потоке оказываются некоторые взвешенные частицы. Они со временем могут загрязнять дренаж и выводить его из строя. Этот фактор обязательно закладывается в проект.

При оборудовании системы кольцевого дренажа расходуется существенно меньший объем щебня, в сравнение с пластовым способом водоотведения.

к оглавлению ↑

Пристенный дренаж

Пристенная система дренажа применяется при строительстве зданий и сооружений на глинистых и суглинистых грунтах. Особенности данного типа дренажной системы обуславливают его применение на множестве объектов. Этот тип конструкции рассматривается.

Пристенный дренаж

Устройство пристенного дренажа

Обустройство поверхностного дренажа в данном типе производится по периметру здания на определенном расстоянии от стен. Величина этого промежутка зависит от ширины самого основания и мест размещения смотровых колодцев.

к оглавлению ↑

Как сделать дренаж плитного фундамента

Дренаж монолитной плиты, при правильном и точном расчете с составлением соответствующего проекта, можно выполнить собственными силами. Важно строго следовать нормам, заложенным в проекте. Даже малейшее отступление должно быть обосновано и дополнительно согласовано с проектировщиком.

Монолитный фундамент требует дополнительного дренажа, который способствует удалению воды. Этот комплекс мероприятий обеспечивает сохранность основания, его прочность и долговечность.

Устройство дренажной системы начинается после того, как будет вырыта траншея или расчищена площадка для фундамента. На этом этапе ведения строительстве необходимо создать специальные дренажные скважины, которые выходят на максимально возможную глубину для конкретного участка застройки. Минимальная отметка, которая допускается для таких скважин, должна превышать глубину промерзания грунта в данном регионе.

Расстояние между закладываемыми скважинами должно составлять 2-3 метра. Внутрь скважины погружается специальная труба для дренажа. Если между стенкой скважины и трубой образуется некоторое пространство, то его необходимо заполнить щебнем или крупным гравием. Дно траншеи в месте расположения скважины укрепляют щебнем.

Для фиксации скважин и труб используют насыпку песка, который утрамбовывают. На песок кладут щебень и бетонируют. После того, как бетон полностью застынет нужно выкопать узкую траншею с внешней стороны фундамента, причем глубина ее должна опускаться ниже плиты фундамента. Траншею засыпают щебнем и сверху делают отмостку.

После этих действий получается ловушка для воды, которая собирает влагу как с поверхности участка, так и из грунта, и уводит ее вниз, далеко ниже фундамента.

Дренажная труба под монолитный плитный фундамент, уложенная своими руками, должна гарантировать быстрое водоотведение без контакта с основанием здания.

к оглавлению ↑

Дренаж рядом и под плитой

Дренаж монолитной фундаментной плиты может оборудоваться в различной части основания.

При строительстве дома с подвалом или цокольным этажом обустройство дренажной системы обязательно. Она делается либо под плитой или рядом с домом.

Установка дренажных труб под монолитную плиту позволяет собирать воду с прилегающей территории и подземных горизонтов и уводить ее под плиту и вниз, в грунт. При дренажной системе по периметру здания вода уходит не в скважины, а собирается в смотровые колодцы, расставленные по углам дома. Оттуда она уже уводиться в землю, в некоторых случаях – в ливневую канализацию.

Популярный вариант строительства дренажа при возведении плитного фундамента следующий: вдоль периметра здания монтируется пристенный дренаж, а через определенный промежуток пускают поперечные трубы под фундаментом. Это гарантирует более эффективный сбор воды и оперативный ее вывод.

Дренаж гарантирует защиту фундамента от воздействия грунтовой воды. Для дополнительной защиты рекомендуется делать гидроизоляцию с помощью специальных материалов.

Дренаж плитного фундамента обязательный этап возведения объекта при соответствующих характеристиках грунтов. Не следует бездумно делать дренаж в любом случае (хотя лишним он не станет) – предварительно проведите комплекс изысканий и только потом, при наличии требований местности и грунтов, приступайте к разработке дренажа.



stroykarecept.ru
