Глубина фундамента для дома - важный фактор в его строительстве. Фундамент глубина


Глубина заложения фундамента для домов и различных построек

Вопрос о том, нужен ли зданию фундамент является риторическим, поскольку без него невозможно обеспечить устойчивость стен и других несущих элементов любого строения.

А вот по поводу глубины закладки фундамента народ чаще всего руководствуется простым принципом – «чем глубже — тем лучше».

Строительные нормативы, регламентирующие этот вопрос, не столь категоричны. Они опираются на научную базу и позволяют строить фундаменты максимальной прочности при минимальных размерах и глубине заложения. Это позволяет сэкономить немалые деньги и время при возведении такого материалоемкого сооружения, каким является фундамент.

Для того, чтобы быть уверенным в том, что фундамент получится прочным, долговечным и устойчивым, рассмотрим основные факторы, влияющие на его работу. Поскольку любой фундамент опирается на грунт, передавая на него вес всего здания, очевидно, что именно он оказывает основное влияние на устойчивость и целостность данной конструкции.

Поэтому глубина заложения фундамента и его конструкция определяются несущей способностью грунта, которая в свою очередь зависит от его структуры, насыщенности водой и сезонных факторов – замерзания и оттаивания.

В этом плане лучшими видами грунтов являются скальные. Они не требуют устройства фундамента, поскольку обладают высокой жесткостью и неизменностью механических свойств. Фундамент на скальном грунте чаще всего играет роль выравнивающего основания под стены.

Все прочие виды грунтов в большей или меньшей степени изменяют свою несущую способность в зависимости от сезона года и колебания уровня грунтовых вод. Для точного определения глубины закладки фундамента требуются инженерно-геологические изыскания. На их основе определяют вид фундамента и проводят расчет его размеров и глубины заложения.

В общем случае ответ на вопрос, какой глубины должен быть фундамент зависит от четырех основных факторов: веса здания, несущей способности грунта, глубины его промерзания и уровня грунтовых вод.

Вес здания и несущая способность грунта – величины взаимосвязанные. Чем больше вес здания, тем более прочным должен быть грунт под фундаментом, чтобы не было просадок и деформаций.

Влияние веса здания на грунт регулируют, делая расчет конструкции и размеров фундамента. Поэтому под двухэтажный дом фундамент делают шире, чем при строительстве одноэтажного здания.

Насчет глубины заложения этого сказать нельзя, поскольку ее увеличение само по себе не повышает устойчивости и прочности фундамента. Поскольку грунт состоит из разных по прочности слоев, то траншею копают до самого прочного слоя. Это и определяет глубину ленточного фундамента.

Для свайного фундамента ситуация несколько иная и зависит она от типа свай. Если под слабыми слоями лежит прочный грунт (скальный или крупнообломочный), то используют сваи-стойки, которые передают на него вес здания. Если же скальный грунт залегает очень глубоко, применяют висячие сваи. Они передают нагрузку на боковые слои грунта, поэтому их несущая способность определяется силой трения.

Глубина промерзания играет основную роль при ответе на вопрос на какую глубину копать фундамент на пучинистых грунтах, которые при замерзании увеличивают свой объем. В этом случае на фундамент начинают действовать огромные по величине силы морозного давления, способные не только поднять дом, но и разрушить его фундамент.

На пучинистом грунте глубину столбчатого и ленточного фундамента всегда делают на 30-40 см больше глубины сезонного промерзания грунтов. В этом случае подошва фундамента не испытывает давления снизу от расширившегося грунта и фундамент не деформируется. Глубина сезонного промерзания приводится в таблицах снип и зависит от географического расположения района застройки.

Определить глубину копки фундамента можно, опираясь на данные других справочных таблиц, одну из которых мы приводим ниже.

Глубина фундамента с учетом пучения грунтов при промерзании

Вид грунтов

Глубина закладки фундамента

1. Крупнообломочные и скальные грунты, пески крупные, гравелистые и средней крупности Не зависит от глубины промерзания (расчетной)
2. Пески мелкие, пылеватые и твердые супеси То же
3. Пески мелкие и пылеватые, а также супеси Не менее глубины промерзания (расчетной)
4. Супеси текучие и пластичные То же
5. Суглинки и глины твердые Не зависит от глубины промерзания
6. Суглинки и глины мягкопластичные Может приниматься меньше расчетной глубины промерзания при условии защиты грунта основания от увлажнения поверхностными водами, а также от промерзания
7. Суглинки и глины текучей и текучепластичной консистенции Не меньше расчетной глубины промерзания

Поскольку большинство грунтов относятся к пучинистым, то при строительстве бани, гаража и любого другого сооружения глубина его фундамента должна быть больше глубины промерзания грунта.

Тот, кто строит забор на мелком ленточном фундаменте, надеясь на то, что его вес слишком мал, делает серьезную ошибку. После морозной зимы может оказаться, что отдельные участки забора просели, другие поднялись из грунта и всю конструкцию повело и перекосило.

Уровень грунтовых вод также сильно влияет на поведение грунта. Лучше всего, когда глубина промерзания меньше глубины зимнего уровня грунтовых вод. Если же глубина промерзания больше глубины залегания грунтовых вод, необходимо выполнить комплекс работ по дренажу участка или запроектировать фундамент с 2-3-х кратным запасом по прочности.

Для нового строительства расчет глубины фундамента – задача для специалистов проектной организации. Однако, практический опыт и здесь поможет найти верное решение. Если близлежащие здания стоят без трещин в стенах и видимых просадок, то опрос соседей о глубине закладки фундамента, его размерах и материале, даст вам весьма полезную информацию для собственного строительства.

Лучшим материалом для строительства ленточного и столбчатого фундамента является монолитный железобетон. Однако, высокая трудоемкость и стоимость таких работ вынуждает застройщиков искать разумную альтернативу. Таковой можно считать комбинированную конструкцию фундамента.

В этом случае подошву делают из монолитного армированного бетона (армопояс), среднюю часть из бутобетонной кладки или сборных бетонных блоков. Верх ростверка также выполняют из армированного бетона. Такая конструкция хорошо выдерживает давление грунта и не дает трещин при небольших просадках.

Для легких сооружений, таких как беседка или летний домик для дачи, можно использовать свайный фундамент или монолитную мелкозаглубленную плиту. Они хорошо выдерживают подъемы и просадки почвы и оптимальны для слабых грунтов, не способных нести тяжелые ленточные фундаменты.

greensector.ru

факторы, выбор типа, инструкция по расчётам, советы и оптимальное углубление

Фундаментальная основа, а также все несущие детали, которые присутствуют в том или ином помещении являются крайне важными. При этом количество этажей никаким образом не влияет на их важность. Чем устойчивее будут данные элементы, тем надежнее и крепче будет сама конструкция. Но здесь возникает важный вопрос: какая именно глубина фундамента для дома должна соблюдаться?

Здесь все прямо пропорционально. Чем глубже основа уходит в грунт, тем больше укрепляется здание. При проектировании любой конструкции необходимо правильно осуществить некоторые математические расчеты:

  • Определение углубления закладки;
  • Вычисление параметров подошвы.

Прежде, чем подробно проанализировать, какая глубина фундамента для дома будет более уместна в конкретном случае, следует принять во внимание ту неопровержимую особенность, что размер всех финансовых расходов, которые потребуются на все материалы, инструменты и другие моменты рабочего процесса, может достигать от тридцати до 40% от стоимости дома.

Наглядная глубина фундамента

Наглядная глубина фундамента

Этот показатель больше всего относится к постройкам с двумя этажами. Расходы на одноэтажное здание могут ограничиться двадцатью процентами. Если сравнивать с многими другими вариантами, то жилье с одним этажом обладает большим преимуществом и предпочтением среди строителей. Но эти преимущества могут проявиться только при том условии, если при строительстве в точности будут соблюдаться все установленные правила, стандарты и расчетные данные.

Факторы влияния

Для того чтобы глубина фундамента для дома была подобрана максимально точно, следует собрать все необходимые данные. Далее в статье будут рассматриваться факторы, которые в определенной мере влияют на конструкцию основания. Все эти факторы должны соблюдаться в процессе стройки в обязательном порядке.

Во-первых, на основание будет влиять здание, которое на нем стоит, поэтому нужно учитывать его массу. Весовое значение влияет на вид фундаментального покрытия, а также на тип строительных материалов, которые будут использоваться при установке.

Следующим элементом воздействия является грунт, а точнее его состав и свойства. Для того, чтобы правильно произвести расчеты, нужно провести полный анализ земли. Также следует учитывать наличие пучинистой и слабопучинистой почвы. Также следует самостоятельно определить уровень замерзания при низких температурах.

Глубокая рытвина под фундамент

Глубокая рытвина под фундамент

Если на земельном участке нет глины, а грунт вокруг скалистый и жесткий, при этом присутствует влияние механических характеристик, то возводить фундамент в таком месте категорически не рекомендуется. Максимум, что можно сделать – это выровнять половое покрытие, для того, чтобы разместить на нем несущие элементы. Все остальные типы грунтов, кроме скалистых обладают переменчивыми свойствами, поэтому их характеристики можно поменять, даже под воздействием больших нагрузок. В такой ситуации нужно проводить многочисленные подготовительные мероприятия.

Одним из самых главных факторов является наличие достаточного количества финансовых средств. В идеальной ситуации, когда деньги не имеют никакого значения, можно осуществить любые ремонтные работы для кирпичного дома, а также для любых других построек. Но в большинстве случаев постоянно присутствует ограничение по бюджету, поэтому возникает необходимость укладываться в конкретную смету.

Выбор фундамента для одноэтажной конструкции

После того как уровень нагрузки, который напрямую зависит от многочисленных условий, был установлен, можно определиться с типом основы, которая будет закладываться для конкретного помещения. Предварительно рекомендуется рассмотреть все варианты, которые можно применить и выбрать наиболее подходящий.

Большинство экспертов, которые специализируются на строительстве, считают, что глубина фундамента для одноэтажного дома должна производиться на ленточной или плитной основе. Если здание облегченно и для его строительства используется качественный газобетон или оцилиндрованные деревянные детали, то вполне уместно применить мелкозаглубленный столбчатый вариант. Его чаще всего используют для того, чтобы построить небольшую жилую или хозяйственную конструкцию.

Столбчатый фундамент

Столбчатый фундамент

Если дом достаточно масштабный, а в его основе лежит кирпич или шлакоблок, то следует устанавливать ленточный вид. Также он более уместен в тех местах, где подземные воды находятся слишком близко к поверхности.

Глубина ленточной основы

Глубина фундамента для двухэтажного дома зависит от многих моментов, к которым относится параметры конструкции, качество и вид стройматериалов, а также характеристики почвы. Если применяется мелкозаглубленный тип основания, то общая глубина будет составлять около шестидесяти сантиметров. По своим свойствам это покрытие напоминает специальную подошву, которая предназначена для того, чтобы выдерживать разрывное давление грунта.

Также существует заглубленный вид. Такое название он получил из-за того, что точка замерзания размещается намного выше, чем сама закладка. Углубление может составлять от одного до полутора метра. В данном случае монтируется монолитная лента, которая укреплена армированными деталями. Подобные основания используются для того, чтобы возводить массивные и масштабные конструкции.

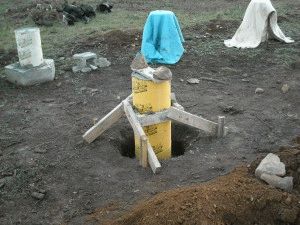

Свайный и столбчатый фундамент

Это очень популярный вид укрепления, с помощью которого можно возводить здания самого разного предназначения и размера. В качестве несущих частей применяют сваи. Метод с использованием свай постоянно обновляется и усовершенствуется, поэтому конкретная общая технология установки до конца не разработана.

Фундамент свайного типа

Фундамент свайного типа

Такая основа очень выгодна в плане экономических расходов. Если сравнивать с ленточной конструкцией, то свайная закладка требует намного меньше финансовых вложения, а также меньшего количества строительных материалов. К тому же это не сплошная установка, поэтому есть возможность проведения коммуникационных систем под землей.

Еще один положительный момент – это простота монтажных работ. Все, что необходимо для удовлетворительного результата – это следовать тем пунктам, которые предоставляет доступная инструкция:

  1. Для начала нужно подготовить поверхность, то есть выровнять ее, устранить все лишние недостатки.
  2. После этого замешивается плотный бетонный раствор.
  3. На последнем этапе производится полная или поочередная заливка. Все зависит от того, какой именно тип фундамента был выбран.

В большинстве случаев сваи используют для создания жилья с одним этажом. Углубление должно располагаться, примерно, на пятнадцать процентов ниже, по отношению к точке замерзания. Это требуется для того, чтобы здание могло нормально выдерживать нагрузки высокого уровня.

Если почва пучинистая, то уровень углубления напрямую зависит от того, какими свойствами, преимуществами и недостатками она обладает. Для того, чтобы в сезон пучения земля не подвергалась серьезной деформации под воздействием нагрузки, ее нужно укрепить армирующими деталями. Сделать это не составляет большого труда, поэтому вполне можно обойтись своими руками.

Нюансы установки плит

Следует сразу отметить, что если планируется установка плит, тогда на материалы уйдет много финансовых средств, потому что такой процесс требует большого количества бетона, а также арматурных прутьев в наличии. Кроме этого, перед монтажом самих труб необходимо провести некоторые предварительные строительные мероприятия, а это значит, что нужно потратить не только собственные деньги, но также силы и свободное время.

Особенность такой закладки заключается в том, что устанавливать можно двумя способами. Во-первых, можно сделать глубокий котлован и поместить плиты непосредственно в него. Во-вторых, можно установить их прямо на поверхности земли. Следует учитывать, что под деревянный дом плиты являются не самым лучшим решением.

Также плитное покрытие имеет ряд значительных недостатков, на которые следует обратить свое внимание. Во-первых, высокая стоимость, которая сразу бросается в глаза. Во-вторых, сложный и трудоемкий процесс монтажа. В-третьих, на то, чтобы провести полную установку, требуется потратить большое количество времени.

Если перечисленные нюансы не являются большой проблемой, тогда можно с уверенностью сказать, что одноэтажное здание будет располагаться на крепкой, надежной монолитной поверхности.

Оптимальное углубление

Если точка промерзания расположена, примерно на глубине полутора метра, тогда значение фундамента должно быть не меньшим. Этого говорит о том, что при такой глубине бетонные плиты не смогут обеспечить максимальную стойкость и надежность, поэтому их лучше не использовать.

Если минимальное значение углубления уже известно, тогда следует позаботиться о том, чтобы был определенный запас. Запасное пространство для каркасного дома с несущими элементами требуется устанавливать в тех ситуациях, когда есть большая вероятность появления аномальных погодных условий, таких как очень сильные морозы.

Даже если запас небольшой, он все равно повлечет за собой некоторый затраты, поэтому кто-то может сказать, что такое решение не является слишком важным. Но если погода резко изменится и возникнет необходимость в укреплении, тогда без запаса не обойтись. Провести армирование можно только тогда, когда присутствует даже небольшое запасное свободное пространство.

nafundamente.ru

Какой глубины делать фундамент | как правильно рассчитать фундамент

Фундамент — основа вашего дома. Каким вы сделаете фундамент, таким и будет ваш дом. Если вы не правильно рассчитаете фундамент для дома, то соответственно он долго стоять не будет.

В этой статье вы найдете нужную информацию о фундаментах:

  • как правильно сделать фундамент под дом,
  • на какую глубину его заложить,
  • как рассчитать ширину подошвы фундамента,
  • какую нагрузку может выдержать фундамент от здания и многое другое.

Самые распространенные фундаменты: ленточные, столбчатые, плитные и их производные.

Цель любого фундамента — выдерживать нагрузку от здания или сооружения, распределять ее и передавать нагрузку на основание (грунт).

Если грунт не выдерживает нагрузку от здания (болотистая местность), то перед началом строительства фундамента, можно сделать частичную замену грунта на более прочный, к примеру, засыпать граншлаком, (который со временем превращается в бетон), или использовать сваи.

Выбор того или иного фундамента в основном зависит от вида грунта и от глубины залегания грунтовых вод.

Подошва фундамента — это нижняя плоскость фундамента, которая опирается на грунт.

Глубина заложения фундамента — определяется как расстояние от поверхности земли (грунта), до подошвы фундамента. В основном глубина заложения фундамента зависит от двух факторов: уровень грунтовых вод и глубина промерзания грунта.

Если все нюансы и тонкости при заложении фундамента учтены, то это отразится на долговечности вышестоящего здания!

Помните, что затраты на заложение фундамента составляют от 15 до 25% и более, в зависимости от вида грунта, его промерзания и глубины грунтовых вод.

Если сэкономить на фундаменте не там где надо, то его переделывание и устранение ошибок будет очень затратно, а в некоторых случаях (как показывает практика) невозможно!

 Подготовительные работы. Разметка фундамента.

Подготавливаем участок в том месте, где будет стоять будущий дом. Очищаем участок от кустов, деревьев. Если верхний слой состоит из хорошей плодородной земли, то ее можно снять и перевести в то место, где она не будет мешать.

Желательно отвести поверхностные воды (осадки) в сторону, чтобы не затопляли строительную площадку.

Разметку фундамента начинают с разбивки плана дома в натуре. В проекте (на генплане) обычно указано к чему необходимо привязать дом. Чаще всего дом привязывают к дороге или к соседним зданиям.

В первую очередь размечаем, где будут находиться наружные стены дома. Для разметки лучше всего использовать деревянные или металлические колышки и капроновый шнур.

Итак: размечаем контур здания и забиваем по углам колышки.

Потом необходимо сделать обноску вокруг будущего здания. Обноска невероятно облегчают строительство на ранних стадиях! Если вы не хотите ее ставить, то можете не ставить, вы все равно сделаете все правильно. Но, как показывает практика, обноска значительно экономят время при дальнейшем заложении фундамента и строительстве цоколя.

Обноска — это два колышка к которым прибита ребром доска.

Обноска фундамента

Для удобства забиваем обноску на расстоянии от края будущего котлована, на расстоянии от 2 до 5 м. С таким расчетом,  чтобы обноска не мешала работе тяжелой техники:

  • экскаватору, который будет копать котлован,
  • монтажному крану, который будет монтировать фундаментные блоки и плиты.
  • нормальный подъезд миксера и тому подобное.

Иногда обноску делают сплошную — по всему периметру дома, но это не совсем удобно. Самый лучший вариант сделать обноску из небольших элементов похожих на маленькую скамеечку.

Обноску обычно располагают таким образом, чтобы на ней можно было отметить все оси.

Высота обноски — чаще всего делаем выше грунта на 500 — 600 мм. Можно сделать и повыше, к примеру на 100 — 150 мм выше будущего пола первого этажа.

Далее в доски обносок забиваем гвозди и натягиваем капроновый шнур (или тонкую проволоку) по осям стен здания.

Правильная разметка фундамента

Некоторые пренебрегают осями и используют за основу края наружных стен здания (или капитальных стен). Делать так не рекомендую, так как можно легко ошибиться.

Если будете все размечать от ОСЕЙ, то никогда не ошибетесь.

Когда оси пересекаются между собой образуется  прямой угол (90 градусов). Если пренебречь прямым углом, то получится кривой дом. Это вылезет при устройстве кровли и полов. Визуально можно заметить, что дом построен не ровно (без прямого угла), в первую очередь это видно на кровле дома!

Как сделать легко прямой угол — для проверки углов, можно использовать «Египетский треугольник». От пересечения осей откладываем в одну сторону 3 м и в другую сторону от пересечения осей (перпендикулярно) откладывают 4 м (можно привязать узелок или кусочек проволоки). После этого соединяют первый и последний узлы рулеткой, должно получиться 5 м (квадрат гипотенузы).

Если тяжело проверить прямой угол, то самый лучший вариант померить диагонали. Диагонали должны быть одинаковыми по размеру.

Планировка площадки — желательно «отстрелять» площадку с помощью нивелира и узнать самую низкую и самую высокую точки (планировка площадки) и принять одну из отметок за исходную. Благодаря планировки площадки вы узнаете в каком месте необходимо больше копать, а в каком меньше.

Если нет нивелира, то можно использовать обычный гидроуровень (тонкая, прозрачная шланга, наполненная водой). На доске обноски делаем отметку карандашом (или забиваем гвоздь) и переносим эту отметку с помощью гидроуровня на другие обноски. В результате получается по периметру горизонтальная плоскость от которой можно отмерять глубину котлована или траншеи.

Когда мы будем отмерять глубину котлована (или траншеи) от горизонтальной плоскости, то и сам котлован внизу будет иметь ровную (горизонтальную) поверхность. Другими словами низ котлована будет ровный.

Итак: от осей откладываем параллельно с двух сторон края будущего фундамента. Натягиваем два капроновых шнура по краям фундамента и переносим на грунт с помощью обычного песка. То есть посыпаем руками песок прямо на капроновый шнур и на земле (на грунте) вырисовывается контур наружного и внутреннего края фундамента.

Затем сматываем капроновые шнуры, чтобы не мешали копать.

Полностью обноски убирают только после того, когда строители построят цоколь дома.

Земляные работы.

Котлованы (траншеи) чаще всего копают экскаватором. Форма котлована (траншеи) зависит от вида грунта и его глубины. В плотных, не сыпучих, грунтах стенки траншей обычно вертикальные (если траншеи не глубокие и грунтовые воды далеко от подошвы фундамента) и они используются вместо опалубки.

Траншея для фундамента

Глубина траншеи без опалубки:

  • Максимальная глубина траншеи с ровными вертикальными стенками в гравелистых и песчаных грунтах — 1 м.
  • Максимальная глубина траншеи с ровными вертикальными стенками в супесях — 1,25 м.
  • Максимальная глубина траншеи с ровными вертикальными стенками в глинах и суглинках — 1,5 м.

Если необходимо выкопать траншею глубже тех размеров, которые указаны выше, тогда необходимо дополнительно ставить опалубку для укрепления стенок траншеи или копать траншеи с откосами.

Укрепление траншеи

При заложении столбчатых фундаментов чаще всего выкапывают ямы квадратной или круглой формы. Ямы круглой формы с вертикальными стенками лучше всех устойчивы к обрушению стенок грунта. Даже в более агрессивной среде, когда уровень грунтовых вод высокий, стенки ям круглой формы более устойчивы к обрушению.

Ямы и траншеи для фундамента необходимо защитить от стока поверхностных вод. Если в траншеи (ямы) стекает вода с участка, то основание раскисает, разжижается и теряет несущую способность.

Можно отвести поверхностные воды, сделав канавы, отвалы и тому подобное.

Чтобы откосы траншеи не обваливались и основание не раскисало от атмосферных осадков, необходимо сразу же после выкапывания грунта закладывать фундамент. То есть, если выкопали траншею, то сразу необходимо делать фундамент.

Иногда выкапываем траншеи под половину дома. Заливаем ростверк, монтируем блоки выше уровня земли и засыпаем пазухи между блоками. Затем выкапываем вторую (оставшуюся) половину траншей и доделываем фундамент полностью. Этот способ применяем когда необходимо построить большой дом на маленьком участке.

Так как участок маленький, а будущий дом большой, то землю просто физически некуда деть!

Если вы выкопали траншею (котлован) и решили не сразу закладывать фундамент, а через какое — то время, то лучше всего полностью не докапывать траншею до проектных отметок на 10 — 15 сантиметров. Этот не докопанный грунт защитит дно траншеи от размокания и раскисания несущего грунта (во время осадков).

Непосредственно перед заложением фундамента, не докопанный грунт подчищается на нужные отметки.

Ни в коем случае нельзя досыпать обратно в траншею выкопанный грунт (в места случайного перебора)! Если грунт досыпать, то получиться в этом месте насыпной грунт. Из-за того, что досыпали в траншею грунт, будет неравномерная усадка фундамента и дом может лопнуть.

В местах случайного перебора грунта, яму можно засыпать песком (не более 100 мм), щебенкой, гравием и хорошо уплотнить. Так же в местах перебора грунта, яму в траншее можно заложить кирпичной кладкой или залить бетоном (самый лучший вариант).

Глубина заложения фундаментов.

Многие застройщики ошибочно считают, что чем глубже заложить фундамент, тем лучше. Застройщики полагают, что если подошва фундамента ниже уровня промерзания грунта это обеспечит надежную эксплуатацию фундамента.

Действительно, если подошва фундамента находиться ниже уровня промерзания грунта, то силы морозного пучения уже не могут давить на фундамент снизу вверх, то есть поднимать фундамент. Однако, не стоит забывать про боковое касательное морозное пучение грунта, которое действует на боковые поверхности фундамента.

Боковое касательное морозное пучение грунта, может вырвать фундамент из грунта, отделив его верхнюю часть от нижней. Такое бывает, если фундамент сделан из кирпича, камня или небольших блоков, особенно под легкими домами (деревянные дома, облегченные каркасные дома и тому подобное).

Для того чтобы избежать разрушения фундамента (сделанного из кирпича, камня или небольших блоков) на пучинистых грунтах, нужно не только заложить фундамент под жилой дом ниже уровня промерзания грунта, но также погасить силы бокового касательного морозного пучения грунта.

Для этого можно утеплить отмостку карамзитом, пенопластом или пумпаном.

Если же вы не будете делать утепленную отмостку, тогда можно связать стены фундамента (сделанного из кирпича, камня или небольших блоков) с помощью металлического каркаса. Каркас закладывают на всю высоту фундамента, связывая нижнюю и верхнюю часть между собой.

Можно и не использовать металлический каркас, тогда стены фундамента необходимо выкладывать снизу широкие, а к верху постепенно сужающиеся. Это значительно ослабит силы бокового касательного морозного пучения грунта.

Ленточные и столбчатые фундаменты, в пучинистых грунтах.

1- наклонные стены бутовой кладки; 2 — кладка из забутовочного кирпича; 3 — сердечник сделанный из железобетона; 4 — бетон; 5 — будущий цоколь; 6 — обратная засыпка грунтом; 7 — плита ж/б, опорная; 8 — плита бетонная; 9 — арматура; У.П.Г. — уровень промерзания грунта.

При возведении зданий и сооружений на крутопадающем рельефе необходимо брать во внимание возможный сдвиг, боковое давление грунта. Величина бокового давления грунта зависит от многих факторов (вид грунта, насколько крутой откос и тому подобное) и поэтому его достаточно сложно рассчитать.

Самый надежный фундамент на крутопадающем рельефе — ленточный, потому что он жестко связан между собой в поперечном направлении и продольном.

Столбчатый фундамент на крутопадающем рельефе необходимо жестко связывать поверху. Для связи лучше использовать железобетонный монолитный пояс, тогда все конструктивные элементы фундамента будут работать как единое целое.

Для определения глубины заложения фундамента необходимо знать три основных показателя:

  1. Уровень промерзания грунта.
  2. Высоту грунтовых вод.
  3. Состав (вид) несущего грунта, на котором будет находиться фундамент дома (здания, сооружения).

Если зимой грунтовая вода находится ниже уровня промерзания грунта больше чем на 2 м, то для многих грунтов (мелкие и пылеватые пески, твердые глинистые грунты) глубина заложения фундамента рассчитывается без учета уровня промерзания грунта.

Другими словами — уровень грунтовых вод находится далеко от уровня промерзания грунта (более чем на 2 м), соответственно грунт относительно сухой и пучиниться не будет. Это значительно удешевит строительство фундамента!

А если грунтовая вода находиться близко к уровню промерзания грунта (до  2 м), то грунт (глинистые грунты, пески мелкие и пылеватые) насыщен водой и при морозе будет пучиниться. Поэтому когда грунтовая вода близко, грунт влажный. Фундамент необходимо закладывать с учетом промерзания грунта, то есть подошва фундамента должна находиться не выше (лучше чуть — чуть ниже) уровня промерзания грунта.

 Минимальная глубина заложения фундамента.

Минимальная глубина заложения подошвы фундамента в сухих грунтах (мелкие и крупные пески, твердые глины) — 0,7 м.

Минимальная глубина заложения подошвы фундамента во влажных грунтах (мелкие и пылеватые пески, пластичные глинистые грунты, лессовидные суглинки просадочные) — 1,2 м.

Минимальная глубина заложения подошвы фундамента для дома, который имеет подвал. Подошву фундамента закладывают ниже уровня пола в подвале минимум на — 0,4 м.

Таблица 3.1 На какую глубину необходимо закладывать фундамент.

№ п/п Несущие грунты в пределах глубины промерзания. Расстояние от глубины промерзания грунта до уровня грунтовых вод. Глубина заложения подошвы фундаментов для возведения одноэтажных и двухэтажных зданий.

1

Скальные и полускальне грунты Не имеет значения. Не имеет значения, не зависит от глубины промерзания грунта

 2

Крупные и средние пески, пески гравелистые, крупнообломочные грунты. Не имеет значения. Не зависит от глубины промерзания грунта, но не меньше 0,5 м.

  3

Пылеватые и мелкие пески, глины (влажные при замерзании становятся пучинистыми грунтами), суглинки, супеси. Более чем на 2 м. Не зависит от глубины промерзания грунта, но не меньше 0,5 м.
Менее чем на 2 м. Не менее 3/4 глубины промерзания грунта, но не меньше 0,7 м.
Уровень грунтовых вод выше уровня промерзания грунта. Не менее глубины промерзания грунта.

Для определения уровня промерзания грунта в вашей местности можно воспользоваться картой (смотрите ниже).

Глубина промерзания грунтов в сантиметрах

Как самостоятельно определить уровень грунтовых вод и состав грунтов.

Определить уровень грунтовых вод достаточно просто: необходимо выкопать на строительном участке (на котором будет стоять будущий дом) шурф — колодец. Размер колодца приблизительно 1 метр на 1 метр и глубиной около 2,5 -3 м.

Шурф-колодец необходимо защитить от стока в него поверхностных вод и осадков. Наиболее достоверную информацию об уровне грунтовых вод, вы сможете получить осенью или весной, когда уровень грунтовых вод самый высокий.

Чтобы уменьшить затраты на выкапывание шурфа, его можно выкопать к примеру в том месте где будет подвал.

Благодаря шурф-колодцу вы узнаете не только уровень грунтовых вод, но и еще состав грунта.

Чаще всего верхний слой — это  плодородный слой, его обычно снимают, так как он не равномерно просаживается из-за гниения органических остатков (растения, корни) и дом может лопнуть. Плодородный слой легко узнать, так как он более темный. Толщиной плодородный слой от 100 до 1000 мм и более.

Под плодородным верхним слоем находится естественный подстилающий грунт. Этот грунт (естественный подстилающий) несущий и воспринимает нагрузку от  подошвы фундамента и выше стоящего здания.

Если естественные подстилающие грунты — средние и крупные пески, гравелистые, то это надежное основание для вашего дома. Глубина заложения фундамента в таких грунтах минимальная — 0,5 м.

Если естественные подстилающие грунты — пылеватые и мелкие пески, супеси, глины, суглинки, необходимо брать во внимание уровень грунтовых вод. При высоком уровне грунтовых вод у этих грунтов снижается несущая способность.

Если естественные подстилающие грунты —  суглинки лессовидные, то при небольшой влажности они могут воспринимать достаточно большие нагрузки. При высоком уровне грунтовых вод, суглинки лессовидные могут проседать даже от своего собственного веса. Как же отличить этот не очень надежный грунт от других?

Довольно просто — его необходимо опустить в воду. В отличии от обычных глинистых грунтов, суглинок лессовидный распадается в воде значительно быстрее.

Как рассчитать ширину подошвы фундамента.

Все грунты могут воспринимать нагрузку от выше стоящего частного жилого дома (кроме илов и торфяников). Индивидуальные дома имеют относительно небольшой размер и вес.

Если несущая способность грунта слабая, то необходимо увеличить площадь подошвы фундамента для уменьшения давления на грунт.Чем больше площадь подошвы фундамента, тем меньше давление на грунт.

Чтобы правильно рассчитать ширину подошвы фундамента, необходимо знать два основных показателя — вес дома (с учетом снеговых нагрузок) и вид грунта (несущий грунт), на который будет опираться дом.

а) Вес дома — необходимо рассчитать вес дома полностью с учетом снеговых нагрузок, мебели в доме (на втором этаже). Делается это очень легко, примерно за полчаса вы сможете посчитать полностью вес своего будущего дома.

б) Вид несущего грунта — все грунты разные и имеют разную несущую способность. Когда вы узнаете вид грунта, на котором будет стоять ваш будущий дом, вы сможете определить несущую способность этого грунта по таблице 4.1 (смотрите ниже).

К примеру каменистые грунты имеют самую высокую несущую способность: 5,0 — 6,0 кг/см2, а глины пластичные имеют слабую несущую способность: 1,0 — 3,0 кг/см2.

Таблица 4.1  Расчетные сопротивления грунтов и их виды.

 № п/п                        Виды грунтов                   кПа                кг/см2
    1  Крупнообломочные грунты, щебень, гравий               500 — 600               5,0 — 6,0
    2  Пески гравелистые и крупные               350 — 450               3,5 — 4,5
    3  Пески средней крупности               250 — 350               2,5 — 3,5
    4  Пески мелкие и пылеватые плотные               200 — 300               2,0 — 3,0
    5  Пески мелкие и пылеватые средней плотности               100 — 200               1,0 — 2,0
    6  Супеси твердые и пластичные               200 — 300               2,0 — 3,0
    7  Суглинки твердые и пластичные               100 — 300               1,0 — 3,0
    8  Глины твердые               300 — 600               3,0 — 6,0
    9  Глины пластичные               100 — 300               1,0 — 3,0

Итак: когда известен общий вес здания и какую нагрузку может воспринимать грунт (на сантиметр квадратный), высчитываем площадь подошвы фундамента.

Делается все очень просто и для наглядности давайте рассмотрим пример — как определить ширину подошвы фундамента (площадь подошвы фундамента) для двухэтажного жилого дома.

Пример:Двухэтажный жилой дом 12 метров на 12 метров. Дом без подвала.

1) Определим общий вес здания, все считаем в сантиметрах и килограммах:

а) Определим вес крыши дома:

  •  Крыша деревянная, легкая поэтому будет весить относительно не много, около 3 000 кг.
  •  Кровля металлочерепица, приблизительно весит 800 кг.
  • Снеговая и ветровая нагрузка не очень большая и возьмем приблизительно 2000 кг.

Итого: общий вес крыши приблизительно — 5 800 кг

б) Определим вес коробки дома:

  • — Приблизительно на этот дом пойдет 15 000 лицевого кирпича. Один кирпич весит допустим 4 килограмма.
  • 15 000 шт • 4 кг = 60 000 кг.
  • — Приблизительно на дом пойдет 2 500 ракушечника. Один блок ракушечника весит приблизительно 15 кг.
  • 2500 шт • 15 кг = 80 700 кг.
  • — На капитальные стены, перегородки и некратности, приблизительно пойдет 12 000 шт красного одинарного кирпича. Один красный кирпич весит около 3,8 кг.
  • 12 000 шт • 3,8 кг = 45 600 кг.
  • — Перекрытие дома, первого и второго этажа — круглопустотными ж/б плитами 34 штуки. Размер плиты 6 м на 1,2. Одна плита весит приблизительно 2 200 кг.
  • 34 шт • 2 200 кг = 74 800 кг.
  • — Раствор для кирпича и ракушечника, стяжка (на втором этаже), отделка (штукатурка) будет приблизительно весить — 63 000 кг.
  • — Мебель (на втором этаже) и оборудование будет весить приблизительно 5 000 кг.

Итого: общий вес коробки дома будет около — 329 100 кг.

в) Определим вес цоколя и фундамента:

  • — Приблизительно на цоколь пойдет 6 500 шт кирпича. Один кирпич весит около 3,8 кг.
  • 6 500 шт • 3,8 кг = 24 700 кг.
  • — Фундаментных блоков (пятерка) пойдет около 20 шт (два ряда блоков). Один блок весит около 1 600 кг.
  • 40 шт • 1 600 кг = 64 000 кг.
  • — Ростверк из бетона будет весить около 15 840 кг.
  • — Раствор для кирпича и монтажа блоков необходимо около 0,52 м3. Один м3 раствора весит около 2 000кг.
  • 0,52 м3 • 2000 кг = 1040 кг.
  • — Арматура в растверке будет весить около 500 кг.

Итого: общий вес цоколя и фундамента будет около — 106 080 кг.

Общий вес здания будет около 440 980 кг. То есть этот вес (441 тонны) будет давить на грунт.

2)Рассчитаем ширину подошвы (площадь подошвы) фундамента.

Допустим ширина подошвы фундамента (ростверка) такая же, как и ширина блока, а именно 50 см. Длина периметра 4 800 см

4 800 см • 50 см = 240 000 см2 (площадь опирания дома на грунт).

К примеру грунт, на который будет опираться дом весом 440 980 кг, глина пластичная. К примеру, глина пластичная может воспринимать  2 кг на один сантиметр квадратный.

240 000 см2 • 2 кг = 480 000 кг/см2 — вес, который может воспринимать грунт (глина пластичная).

Итак: наше здание весом 440 989 кг давит на грунт (глина пластичная). Площадь опирания здания на грунт 240 000 см2. Несущая способность грунта 480 000 кг/см2.

480 000 кг/см2 — 440 989 кг = 39 011 кг — запас прочности.

Ширина подошвы фундамента (ростверка) — 50 см.

Вывод:

Ширина подошвы фундамента 500 мм. Данное здание весом 441 тонна с легкостью выдержит грунт (глина пластичная). Запас прочности 39 тонн, то есть на грунт можно еще увеличить нагрузку (если необходимо) 39 тонн.

Подведем итоги. Сегодня благодаря статье вы узнали: как сделать разметку для фундамента, как рассчитать глубину заложения фундамента, какую нагрузку он сможет выдержать, какую необходимо делать ширину подошвы фундамента, как определить уровень грунтовых вод и многое другое.

Вы получили огромное количество полезной и практической информации. Что вы думаете по поводу этой статьи и что бы вы могли еще дополнить?

stroy-bloks.ru

Глубина фундамента для дома - важный фактор в его строительстве

В частном строительстве, в основном, используются плитный, ленточный, столбчатый и винтовой фундаменты. Подошва фундамента - его нижняя плоскость, упирается непосредственно в грунт.

Как выбрать правильную глубину для фундамента

Для этой цели существуют методики расчета, представленые в учебниках в виде формул, которые учитывают множество факторов. Но на практике ими редко пользуются .Многие утверждают, что достаточная глубина фундамента для дома та, что находится ниже глубины промерзания. Но это не всегда и не совсем так. Самый надежный источник информации - старые прорабы. Они во всех подробностях расскажут, какая глубина считается оптимальной в данной местности. И дадут дельный совет. Также можно расспросить хозяев тех зданий, которые давно построены и имеют прекрасный внешний вид.

Есть некоторые правила, которые помогут определиться в этом направлении. Первым шагом здесь является расчет предполагаемого веса будущего здания. Ведь фундамент должен выдержать его нагрузку. Если дом планируется нетяжелым, например, щитовой, деревянный, из пеноблоков, то он не потребует мощного фундамента, и, соответственно, большой глубины. В большинстве случаев достаточно траншеи глубиной в полметра.

Глубина фундамента для дома - это расстояние от поверхности грунта до песчаной подушки. Существуют важные характеристики, которые нельзя обойти своим вниманием. Это в основном, уровень грунтовых вод и глубина промерзания грунта.

как правильно сделать фундамент

Глубина фундамента в пучинистых грунтах

Если в месте будущего строительства такой грунт, значит не повезло. Он считается одним из самых сложных. Сложнее всего рассчитать глубину фундамента в местностях с пучинистыми грунтами и высоким уровнем грунтовых вод. Если перестраховаться и выбрать большую глубину, вреда от этого не будет, но и средств уйдет немало. Если выбрать глубину меньшую нужной, то непременно пойдут перекосы и трещины по стенам. Повезет, если пучинистый грунт сухой, здесь можно установить подошву на глубине 1,7 метра, даже если промерзание глубже. Дно траншеи нужно засыпать крупнозернистым песком. Опалубка устанавливается с таким расчетом, чтобы фундамент возвышался не менее 60 см. над землей. Что делать, если глубина промерзания и уровень грунтовых вод совпали? Это считается одним из самых неудачных вариантов. Здесь рекомендация следующая: нужно выбрать глубину на 20 см. больше, чем глубина промерзания. Фундамент на таких грунтах нужно тщательно промазывать горячим битумом.

Глубина мелкозаглубленного фундамента

Одним из самых распространенных является мелкозаглубленный фундамент. Его устройство менее трудоемко и не требует больших материальных затрат. Он состоит из полосы залитого бетона, поэтому называется ленточным. Он принимает нагрузку дома и перераспределяет ее на грунт, не вызывая его дополнительного уплотнения. В таких фундаментах обязательно устраивается песчаная подушка, которая в какой-то степени служит амортизатором при пучениях грунта. Обычным залеганием фундамента здесь является 50-ти сантиметровая глубина.

semidelov.ru
