Мелкозаглубленный ленточный фундамент: расчёт, технология, возведение своими руками видео, отзывы. Фундамент мзфл технология


Ленточный фундамент

Строительство жилого дома из пенобетонных блоков предусматривает устройство недорогих, но эффективных ленточных фундаментов. В зависимости от свойства грунта, они существенно отличаются по технологии устройства. В этой статье мы подробно расскажет о мелкозаглубленном ленточном фундаменте.

Технология устройства мелкозаглубленного ленточного фундамента

  • Когда разнесены оси здания, вы приступаете к сооружению фундамента. На прочных грунтах сооружают мелкозаглубленный. Первым практичным действием будет копка траншеи. Максимальная ширина траншеи должна быть не меньше 600 мм, а глубина полметра.
  • По периметру канавы по ее дну устраиваете песчаную подушку. Она необходима для того, чтобы равномерно распределить нагрузку дома. По существу она предотвратит поднятие грунта при вспучивании и не позволит главной опоре объекта деформироваться.
  • Дальше приступайте к подготовке опалубки. Опалубку можно взять в аренду в строительной организации или изготовить самому. Ее легко соорудить из обрезных досок. Их толщину следует выбирать исходя из ширины фундамента и его высоты. Чем выше и шире опора, тем толще должна быть доска для опалубки. Доски отрезают по выбранной длине и из них сбивают обычные щиты. При щитовой сбойке важно следить, чтобы зазоров между досками не было вообще. В противном случае через щели, возможно, просачивание цементного «молочка», что значительно ослабит прочность бетона.

Установка опалубки в рабочее положение

Подготовленные к установке щиты устанавливаете в траншею, бока которой служат идеальным упором, препятствующим для сдвига по ширине. Необходимо стремиться к тому, чтобы щиты опалубки находились в вертикальном положении. Этот несложно сделать. Берете уровень, устанавливаете два противоположных щита вертикально и сверху соединяете нарезанными деревянными поперечными брусками при помощи обычных гвоздей. Итак по всему периметру. По длине щиты в местах стыков тоже скрепляются брусками понизу и сверху опалубки. В итоге получите отличное приспособление для формирования качественного фундамента по всему периметру здания.

После установки опалубки необходимо сделать изоляцию - проложить рубероид между песчаной подушкой и бетонной смесью, которая будет залита. Это делается для того, чтобы "молочко" бетонной смеси не ушло в песчаную подушку. Подробнее в статье про гидроизоляцию фундамента.

Армирование фундамента

Дом из бетонных пеноблоков легче аналогов, возводимых из других материалов. На прочных грунтах он будет непоколебим и без армопоясов, поскольку нагрузка от здания распределяется на несущие стены рассредоточено. Таким образом, передаваемое на каждый квадратный сантиметр фундамента от веса здания силовое воздействие, будет, можно сказать, ничтожным.

Но дом стоит не один год, и нет у застройщика гарантии, что рядом не проложат железнодорожный путь, автобан или еще что-то. В мире нет опаснее явления как несистемная вибрация на строения, живые организмы, даже на пульсацию Вселенной, частота которой составляет 7 Герц. Поэтому любой фундамент нужно армировать.

Многие в этом вопросе страхуются. Создают сложные металлоемкие конструкции из рифленой стержневой арматуры увеличенного сечения. Арматуру в таком случае сваривать между собой не стоит, а стоит "вязать".

Вязка арматуры придает фундаменту гибкость при просадке и вибрационным нагрузкам. Таким образом вероятность растрескивания фундамента сводится к нулю. При данном способе армирования, учитывая сегодня стоимость металла, налицо увеличение стоимости всей постройки.

Но можно лишних трат избежать, используя альтернативный вариант армирования фундамента. В процессе заливки бетона понизу и сверху по периметру пустить по центру фундамента 76-ю по наружному диаметру металлическую трубу. И можно быть спокойным.

Труба, как стержневая арматура, без кислорода не корродирует и пролежит до тех пор, пока от старости не разрушится дом. Вариант не требует сварки, вязки, резки арматуры и другой сложной работы.

Бетонирование

При небольшой площади дома необязательно покупать портативную электрическую бетономешалку. Можно обойтись ручным аналогом или замесы готовить в специальных металлических ящиках, используемых на стройке для доставки кладочного раствора на захватки. Нормальным будет считаться замес, если его структура будет содержать в исчислении 10 кг:

  • 10 кг цемента;
  • 45 кг щебенки;
  • 25-30 кг песка;
  • примерно 40 литров воды.

Песок требуется сухой, а оптимальный размер фракции щебенки до 2 сантиметров. Важно помнить — не стоит заранее запасаться цементов. Лучшего его покупать в день укладки бетона в опалубку.

Готовые замесы сразу помещают в опалубку. Если нет бытового вибратора, то его заменит обычный топор. После очередной порции бетона обухом постукивают по щитам, создавая неплохую вибрацию. Бетон на глазах садится, то есть уплотняется.

Период затвердения

Бетон любой марки требует времени для затвердения. Максимальный период — 20-22 дня. После этого можно снимать опалубку. На практике никто не выдерживает этот срок. Снимают раньше, поскольку время поджимает, да и раковины, сколы нужно оперативно заделать раствором. Если зимой заливают фундамент, то для его нормальной схватки и быстрого отвердения обогревают, при помощи электричества - интегрируют в бетон металлические штыри и подключают к электросети.

Изоляция ленточного фундамента

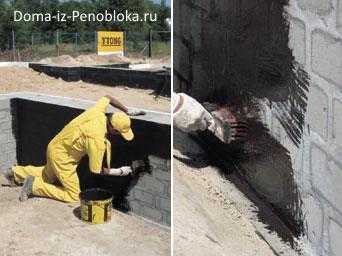

Процесс изоляции малозаглубленного фундамента прост и не требует применения особых материалов. Главный из них — обычный битум, применяемый для асфальтирования дорог. Для небольшого среднего дома его потребуется от силы 50 кг. Он недорогой и его купить легко в любой дорожной организации, которая занимается производством асфальтобетонной смеси.

Разогреть битум до жидкой консистенции несложно на обычном костре в металлической бочке. Черпают жидкость металлическими ведрами и при помощи квачей старательно обмазывают боковые стороны фундамента. Консистенция приникает абсолютно во все поры, закрывая, таким образом, путь даже капиллярной влаге.

Можно купить специальную мастику в строительных магазинах, но поверьте советам бывалых, что не стоит так поступать. Мастичные смеси сделаны на битумной основе, но цена их взлетная — как скорость самолета.

Последняя монтажная операция

Остается изолировать верхнюю плоскость фундамента от кладочных бетонных пеноблоков. Работа требует особой внимательности ввиду того, что пенобетон исключительно гигроскопичный и быстро впитывает любую влагу в огромном количестве.

Вы поступаете так:

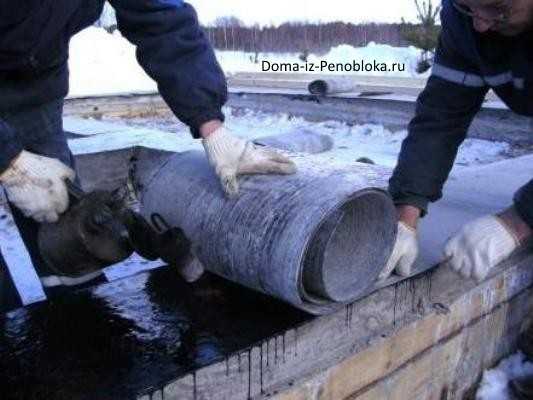

Жидким битумом буквально поливаете верх фундамента и на его горячий слой кладете рубероид в два слоя. Поскольку рубероид — это бумага, пропитанная битумом, то он превращается в жидкое состояние и спаивается в одно неразделимое целое. Итак сделайте по всему периметру.

Видео



doma-iz-penobloka.ru

Мелкозаглубленный ленточный фундамент: расчёт, технология, возведение своими руками видео, отзывы

Мелкозаглубленный ленточный фундамент — наиболее экономически выгодный и простой в обустройстве вариант фундамента под дома из кирпича, дерева либо газобетона, возводящиеся на нормальных, не склонных к пучению грунтах.

Расчет массы бетона

На странице приведена детальная информация по методике расчета и технологии строительства мелкозаглубленного ленточного основания. Также вы ознакомитесь с видео, в которых объяснены наиболее важные моменты создания ленточного фундамента своими руками.

Существует два вида расчетов, которые необходимо выполнить при проектировании мелкозаглубленного ленточного фундамента: первый — расчет его несущей способности и габаритов, второй — расчет материалов, необходимых для создания фундамента.

Расчет несущей способности — процесс сложный, тут необходимо учитывать очень большое количество факторов: глубину промерзания и сопротивление почвы, деформационные нагрузки, которые грунт будет оказывать на будущее основание, вес строения и множество других.

Важное! расчет несущей способности фундамента мы рекомендуем доверить нашим профессионалам. Услуги по проектированию мелкозаглубленного ленточного основания стоят не дорого (так как данный вид относится к категории простых фундаментов), однако в таком случае вы будете полностью уверены в том, что все сделано правильно, и если проект будет реализован по всем правилам технологии — ваш дом простоит сотню лет.

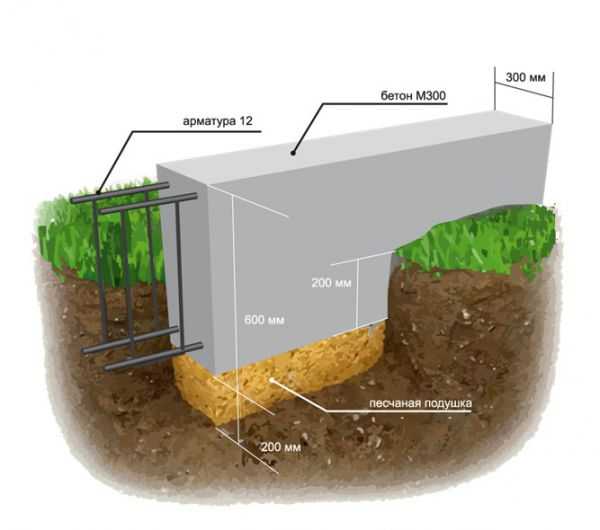

Рис. 1.1: Мелкозаглубленный ленточный фундамент

Расчет требуемых материалов от начала и до конца можно выполнить самостоятельно. Для этого вам необходимо знать габариты фундамента, на основании которых и будут выполняться дальнейшие расчеты по таким материалам как:

В качестве примера приводим расчет материалов, необходимых для создания мелкозаглубленного ленточного фундамента шириною 40 см и глубиной заложения 60 см, под дом с периметром стен 54 м (длинна — 9 м, ширина — 6 м).

Чтобы произвести расчет материалов нам нужно определить объем фундамента: периметр ленты необходимо умножить на ее ширину и длину

Расчет материалов для уплотняющей подсыпки

Для создания уплотняющей подсыпки используется мелкофракционный щебень и песок. Уплотнение грунта необходимо для того, чтобы уменьшить деформационные и выталкивающие нагрузки, которые почва оказывает на фундамент.

Совет эксперта! Толщина уплотняющего слоя, в большинстве случаев, составляет 20 см: одна половина из которых — щебень, вторая- песок.

Чтобы рассчитать количество песка и щебня нам необходимо узнать объем каждого слоя и перемножить его на вес 1 м3 материала.

  • Рассчитываем объем слоев подсыпки (они будут одинаковыми, так как толщина слоев идентична): 56 (длина, аналогичная периметру основания)*0,4 (ш)*0,1 (т) = 2,24 м3.

Вес 1 м3 щебня и песка — данные, которые можно узнать в любом строительном справочнике: 1 м3 песка весит 1440 кг, щебня — 1600 кг. Теперь рассчитываем массу нужных нам материалов:

  • Масса песка: 2,24*1440 = 3225,6 кг;
  • Масса щебня: 2,24*1600 = 3584 кг.

Бетон — главная часть расходов сметы на возведение мелкозаглубленного ленточного основания. При наличии бетономешалки вы можете делать его непосредственно на рабочей площадке, либо же заказать машину уже готового бетона.

Совет эксперта! Более предпочтительной является одномоментная заливка, поскольку темпы работы при использовании бетономешалки невелики, а если новая порция бетона будет заливаться на уже подсохший слой — уменьшится итоговая прочность монолитной фундаментной ленты, тогда как большая партия готовой бетонной смеси позволяет залить срезу весь фундамент.

Для заливки мелкозаглубленного ленточного основания, согласно действующим СНиП, нужно применять бетон стандарта М300, так бетон меньшей плотности не обеспечит требуемой несущей способности прочности фундамента.

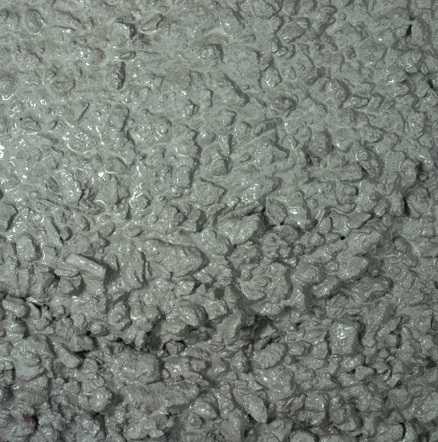

Рис. 1.3: Структура бетона М300 используемого для заливки фундаментов

Номинальная масса 1 м3 бетона М300 равна 2389 килограммам. Для определения общего веса нужного бетона нам необходимо умножить объем ленты фундамента (12,96 м3) на вес 1 м3 бетона:

Поскольку бетон при отвердевании склонен к усадке, смесь необходимо брать с запасом в 3-4% от требуемого веса:

Итого нам нужно 31,9 тонн бетона М300.

Любое ленточное основание требует обязательного укрепления армокаркасом из двух горизонтальных поясов, которые соединяются вертикальными перемычками.

Для создания горизонтального контура каркаса требуется горячекатная арматура А3 (12 мм. в диаметре), и арматура А1 (8 мм). для перемычек. Соединение каркаса выполняется вязальной проволокой.

На основании общей продолжительности ленты фундамента можно рассчитать длину требуемой арматуры А3:

  • 54*4 (количество контуров каркаса) = 216 м;

В добавок нам потребуется дополнительные 10 м. арматуры для укрепления углов каркаса. Совокупная длина прутьев А3 — 226 метров.

Рис. 1.4: Армирование мелкозаглубленного ленточного фундамента

Теперь определяем количество арматуры А1 для перемычек. Учитывая, что каркас должен быть утоплен вглубь фундамента на десять сантиметров, а высота нашего основания составляет 60 см, высота вертикальной перемычки будет равняться 40 см.

Совет эксперта! в мелкозаглубленных ленточных фундаментах шаг перемычек армокаркаса должен составлять 20 см.

  • Рассчитываем общее количество вертикальных прутьев: (54/0,2)*2 = 540 шт;
  • Что позволяет определить требуемую длину арматуры: 540*0,4= 216 м.

На одно соединение каркаса уходит примерно 20 см. проволоки. Исходя из общего количества перемычек (540 шт) рассчитываем количество соединений и длину вязальной проволоки:

  • 540*2 = 1080 соединений;
  • 1080*0,2 = 216 м. проволоки для вязки.

Мелкозаглубленный ленточный фундамент — технология возведения

Строительство мелкозаглубленного ленточного фундамента начинается с разметки территории. Для этого используются колышки из обрезков арматуры и бичевка, посредством которых на земле размечается контур будущего основания согласно проекту.

Далее начинаются работы по рытью котлована, глубина которого определяется исходя из размеров самого основания и толщины уплотняющей подушки.

Если стенки котлована в процессе рытья осыпаются, необходимо делать временные подпорки из досок. Также крайне важно следить за вертикальностью дна траншеи, поскольку любые уклоны будут увеличивать расход материалов для создания уплотняющей подушки.

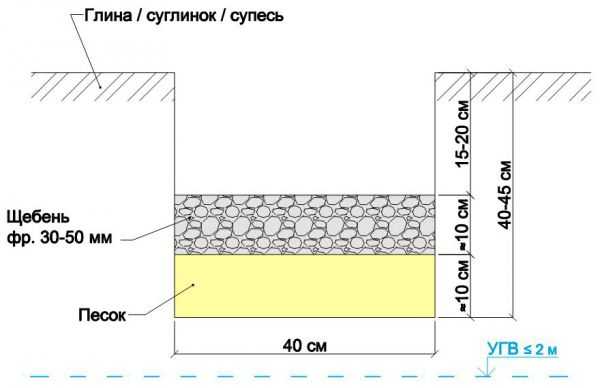

По завершению рытья и выравнивания стенок котлована приступаем к обустройству подсыпки. Первым шаром идет песок. Высыпать его необходимо послойно, по 3-5 сантиметров, причем каждый слой необходимо проливать водой и утрамбовывать, чтобы песок получил максимальную плотность.

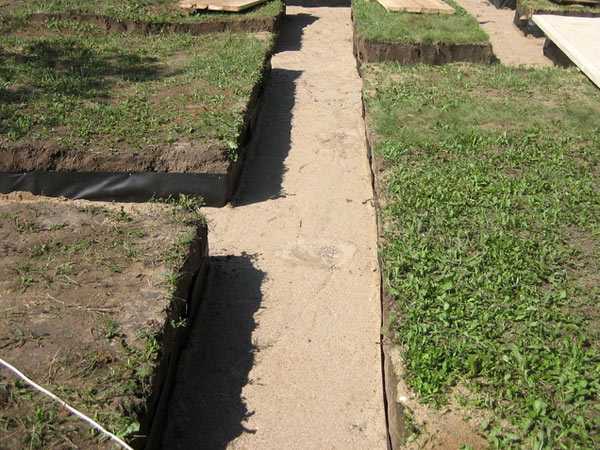

Рис. 1.4.1: Формирование песчаной подсыпки

Поверх песка насыпается слой щебня, который также нужно уплотнить посредством ручной трамбовки.

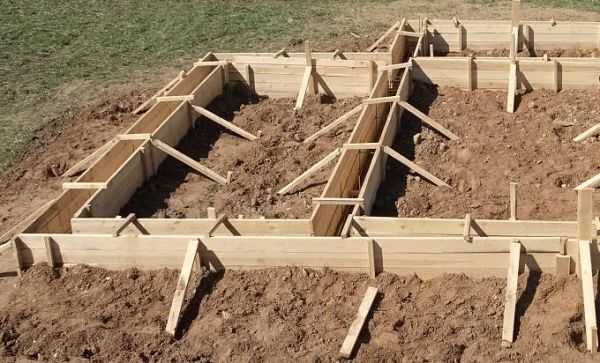

Для создания опалубки используются доски толщиною в 20 мм, которые скрепляются между собой с помощью брусков и саморезов либо металлического уголка.

По внешнему контуру опалубки устанавливаются распорки из деревянного бруса, шаг распорок — 50 сантиметров, они необходимы для того, чтобы опалубка не деформировалась от веса бетона.

Совет эксперта! высота опалубки должна быть на несколько сантиметров выше высоты фундамента, чтобы избежать разбрызгивания бетона в процессе заливки.

Внутри опалубки доски необходимо оббить клеенкой, так как цементное молочко жидкого бетона может протекать в щели между ними. По завершению монтажа на опалубке отмечаем уровень, по которому будет выполнятся заливка.

Технология армирования мелкозаглубленного основания согласно требованиям СНиП не требует обязательного укрепления средней части фундамента, поскольку она не испытывает критических нагрузок. Достаточно обустроить каркас по верхнему и нижнему контуру ленты.

Такой каркас состоит из двух вертикальных поясов арматуры А3 диаметром 13 мм, которые соединяются вертикальными перемычками из гладкой 8-ми миллиметровой арматуры. Фиксация каркаса выполняется вязальной проволокой.

Совет эксперта! Использование сварки для соединения элементов каркаса нежелательно, так как в таком случае конструкция потеряет эластичность.

Ручной вязку проволоки удобнее всего выполнять с помощью вязального крючка. На фиксацию одного узла требуется 20-25 см. перегнутой вдвое проволоки.

Рис. 1.6: Схема расположения арматуры в каркасе для укрепления ленточного фундамента

Каркас из арматуры вяжется в удобном для вас месте, а уже потом готовая часть конструкции размещается внутри опалубки. Крайне важно выполнить правильное соединение арматуры на углах фундамента, поскольку именно в этом месте несущие и деформационные нагрузки на фундамент максимальны.

В местах угловых соединений нужно устанавливать дополнительные Г-образные усиления из арматуры диаметром 13 мм. Не менее надежным являются П-образные соединения, увидеть которые вы можете на нижеприведенном изображении.

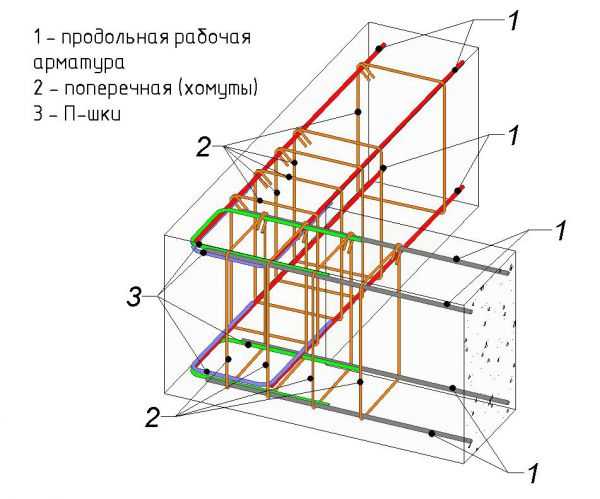

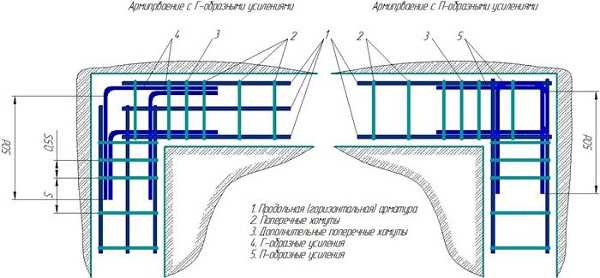

Рис. 1.7: Схема соединения углов армокаркаса

Для заливки фундамента бетоном рекомендуется заказывать готовую смесь в требуемом объеме, поскольку одномоментная заливка обеспечивает лучшую итоговую прочность основания.

Если вы лишены такой возможности и вынуждены готовить бетон самостоятельно, ориентируйтесь на приведенные на изображении пропорции цемента, песка и щебня.

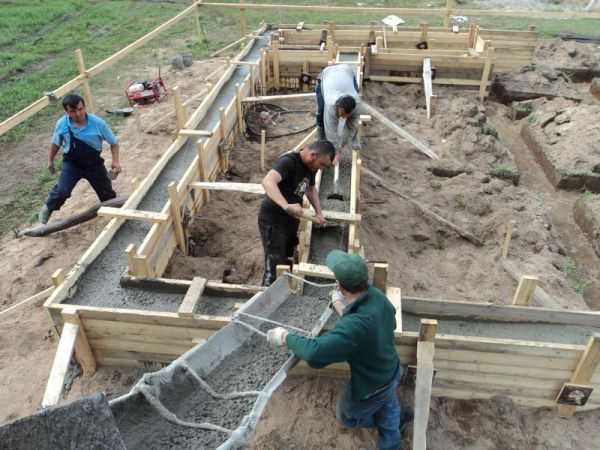

Рис. 1.8: Заливка бетона в мелкозаглубленный ленточный фундамент

После заливки бетона в опалубку его необходимо обработать виброуплотнителем либо перфоратором с соответствующей насадкой. Уплотнение позволяет удалить из бетона пузырьки воздуха, которые негативно сказываются на итоговой прочности фундамента.

По завершению уплотнения бетон выравнивается с помощью провила и накрывается клеенкой либо брезентом. Если фундамент строится в жаркое время года, во избежание растрескивания бетон в процессе созревания необходимо регулярно увлажнять. Свою проектную прочность бетонный фундамент получает через 3-4 недели.

Мелкозаглубленный ленточный фундамент своими руками (видео)

Видео, в котором детально рассматривается технология создания опалубки под мелкозаглубленый ленточный фундамент.

Делаем армокаркас для ленточного фундамента правильно.

Разбираемся, как правильно вязать арматуру в каркас для укрепления ленточного фундамента.

Особенности заливки бетона в опалубку ленточного фундамента.

Чтобы вы смогли составить исчерпывающее впечатление о целесообразности возведения мелкозаглубленного ленточного фундамента, предлагаем вашему вниманию отзывы людей, обладающих опытом строительства таких конструкций:

Олег, 28 лет, Москва:

«Являюсь прорабом бригады, занимающейся строительством частных домов из кирпича и пенобетона. За все время работы неоднократно убеждался в том, что мелкозаглубленные ленточные фундаменты — идеальный вариант оснований для частного строительства. Во-первых — они выгодны в финансовом плане, так как в сравнении с другими типами оснований требуют на порядок меньше материалов. Во-вторых — для строительства такого фундамента не требуется специальное строительное оборудование, зная технологию, всю работу без проблем можно выполнить своими руками»

Виктор, 32 года, Зеленоград:

«Недавно закончил строительство деревянной бани на загородном участке. Решил использовать мелкозаглубленный ленточный фундамент, так как бюджет строительства был ограничен, а друг, занимающийся проектированием фундаментом, сказал, что несущей способности такого основания для легкой бани будет более чем достаточно. Все работы выполнял самостоятельно, только лишь бетон покупал уже готовый»

Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку:

Свайно-ленточный фундамент применяется в случае проведения работ на участке с почвой насыщенной водой.

Ленточный фундамент на сваях используется уже довольно длительное время. Особенно незаменимо его применение на слабых и водянистых грунтах.

Опалубка для фундамента — это съемная или несъемная конструкция, выполняющая роль создания необходимой формы, а также ее поддержки, для какого-либо вида фундамента.

vizada.ru

Мелкозаглубленный ленточный фундамент по финской технологии. Поэтапная технология обустройства фундамента финская плита. Устройство фундамента монолитная плита

Пользователь портала делится опытом изготовления бюджетного варианта утеплённого финского фундамента.

Наряду с популярным на FORUMHOUSE фундаментом УШП (Утеплённая Шведская Плита) интерес у пользователей вызывает ещё один тип энергоэффективного фундамента. Это - УФФ, т.н. утеплённый финский фундамент, по сути, представляющий собой утеплённый ленточный фундамент с полами по грунту. Именно о нём и пойдёт речь в сегодняшнем материале.

Сравнение УШП и утеплённого финского фундамента

В первую очередь УФФ хотят построить те застройщики, которые думают, как нивелировать ряд недостатков (как мнимых, так и реальных), присущих УШП. Это низкий цоколь. Здесь во многом сказывается российский менталитет и опасение, что невысокую плиту и стоящий на ней дом зимой заметёт снегом. Как показывает обширная практика использования УШП пользователями нашего портала, эта характеристика фундамента мало влияет на удобство его эксплуатации.

Второй показатель - дороговизна устройства УШП на участках с большим перепадом высот. Сказывается большой объём подготовительных земляных работ. И третий фактор - высокая цена на УШП, а точнее, необходимость сразу выложить большую сумму за целый комплекс работ, связанных с возведением этого типа фундамента.

УШП - это настоящая система, состоящая из самого тела фундамента, дренажа, утеплённой отмостки и всех необходимых инженерных коммуникаций: тёплого пола, закладных под электрокабели и труб водоснабжения, системы канализации. А поверхность плиты уже готова под укладку чистового покрытия.

Кроме всего вышеперечисленного, УШП требует высокой культуры строительных работ от исполнителей, что не всегда возможно применительно к нашим условиям. Отсюда: для многих частных застройщиков УФФ более понятен, менее сложен в исполнении, а также позволяет растянуть работы по времени.

И хотя УФФ в итоге может оказаться дороже УШП, возможность «рассрочки» оплаты за весь цикл работ, а также привычный высокий цоколь или возможность устройства фундамента на неровном участке перевешивают.

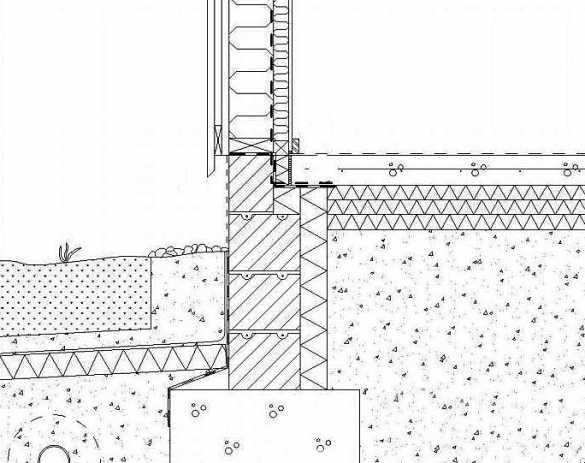

В классическом виде УФФ представляет собой сборный ленточный фундамент, сложенный из 3-х - 4-х рядов КББ (пустотелых или полнотелых керамзитобетонных блоков) (200х200х400 мм). Сечение ленты - 600 - 800 (высота) х 200 (ширина) мм. Каждый ряд блоков армируется двумя стальными прутками «десятками».

Важная деталь: лента из КББ возводится на монолитной, армированной бетонной «пятке», размером - 600 (ширина) х 200 (толщина) мм.

Фундамент утепляется изнутри экструзионным пенополистиролом , после чего периметр засыпается песком, песок утрамбовывается, прокладываются все необходимые инженерные коммуникации. Затем заливается бетонная стяжка с трубами, как вариант, тёплого пола.

Т.е. устраиваются классические и хорошо знакомые пользователем нашего портала полы по грунту. Также УФФ, для удешевления и ускорения строительства, можно возвести без использования классической деревянной опалубки.

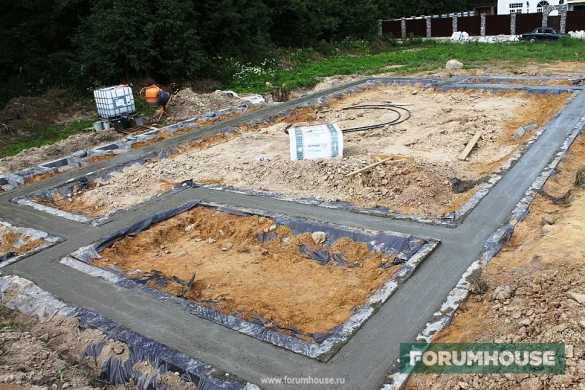

Делается это так: роется траншея (фактически, снимается только плодородный слой), в нее втрамбовывают щебень, выстилают полиэтиленовую плёнку, внешние края которой заводят на КББ.

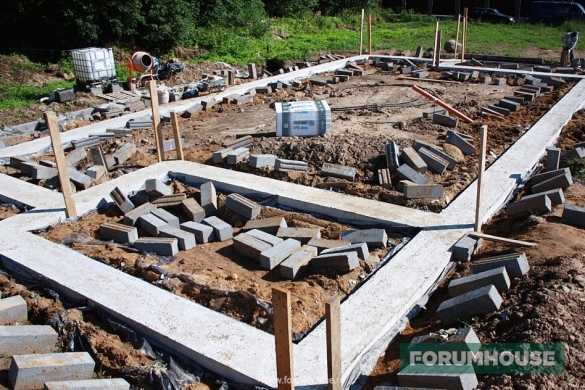

Блоки являются бортиками для заливки бетонного основания, а также выступают в роли съёмной опалубки. После заливки «пятки» и застывания бетона блоки убирают и используют для кладки ленты.

Как это сделано, наглядно демонстрируют следующие фотографии, взятые из темы «Финский фэн-шуй под СПб» пользователя портала с ником Tim1313.
