Книга "Малозаглубленный ленточный фундамент" Страница 4. Фундамент по грунту


Технология «полы по грунту», ленточный фундамент

Содержание статьи:

Технология «полы по грунту», ленточный фундаментЧто такое полы по грунту

Однажды мне пришлось столкнуться с работами, связанными с возведением фундамента, я решил использовать технологию, называемую «полы по грунту, ленточный фундамент» (напомню: в прошлый раз публиковался материал как сделать свайный фундамент своими руками). Суть её заключается в том, что фундамент по всему периметру строящегося дома укладывают, используя металлическую ленту. И насыпают грунт по периметру фундамента.

полы по грунтуЯ решил использовать грунт, который был получен при разработке котлована в начале строительства. После выполнения первого этапа работ мне предстояло насыпать грунт до необходимого уровня и уплотнить его. Я знал, что для этого мне нужно было наполнить его водой, я должен был делать это несколько часов, равномерно распределяя воду по всей имеющейся S.

Когда я увидел, что земля осела, я начал подсыпать щебенку. Получился слой примерно 10 см, при этом я понимал, что размер фракции щебня не имеет важного значения. Лично я купил щебенку средней фракции, его цена значительно ниже.

Использование в ленточном фундаменте технологии «полы по грунту»

Весь процесс можно отобразить в нескольких шагах:

  • Мне нужно было слой щебня покрыть песком, слой примерно 10 см.
  • Затем на песок я наложил пленку пвх для обеспечения гидроизоляции.
  • Уложил сверху арматурную сетку толщиной 10, так как предположительная нагрузка по моим подсчетам была небольшой.

Сетку, состоящую из арматуры, я связал проволокой, но можно было также заварить её при помощи сварки. После этого, арматурную сетку я поднял над слоем песка. Делают это для обеспечения образования защитного слоя, который мог бы защитить арматуру от влияния внешней среды. Находящаяся в бетоне, арматура нужна для равномерного распределения нагрузки.

Заливка и технология

Если говорить о толщине заливки бетона, то я сделал её толщиной 20 см, а сетку из арматуры приподнял на 4 см от поверхности. Как только сетка была приподнята, я начал процесс заливки бетона. Я использовал в работе бетон марки м 200.

Я знал, что для того чтобы правильно рассчитать объем бетона для заливки из бетона полов по грунту, ленточный фундамент, я умножил S-пола на толщину заливки и прибавил 5 % объема на запас.

Поскольку нередко бывает так, что бетон не доливают в полном объеме на заводе, или допускают ошибку в подсчетах. А стройка, это тот вид работ, когда сделать точные расчеты просто невозможно, и очень часто приходится вносить поправки.

Ленточный фундамент — всему голова

Я знал, что по своей сути этот вид фундамента представляет собой железную полосу, она проходит по периметру строящегося дома. Её укладывают вдоль стен всего строения, сохраняя по периметру идентичную форму поперечного сечения.

Незаглубленный ленточный фундаментОн может быть построен с применением бетона, железобетона, монолитных элементов. Также в его строительстве могут быть использованы бутовые или бутобетонные кладки. В моем случае, ленточный фундамент является оптимальным вариантом. Он отлично подходит для сооружений, которые имеют тяжелые перекрытия.

Существуют простые монолитные фундаменты, которые строят из бетона м 50 и больше. Если во время укладки бетона добавляются камни, то его называют бутобетоном. Прочность такого вида бетона такая же, как и у обычного бетона, но использование бутобетона ощутимо сокращает стоимость всего строительства.

Вариант с подвалом

У меня в плане дома, был предусмотрен подвал, поэтому стены ленточного фундамента будут служить еще и его стенами. Мой дом будет из кирпича, кроме того перекрытия в нём будут тяжелые, поэтому технология «полы по грунты» самый оптимальный вариант в моем случае.

Я знал, что этот вариант используют в случае, если существует угроза неравномерных усадок при наличии неоднородных грунтов на строительном участке.

dom-fundament.ru

Пол по грунту на ленточном фундаменте: советы по устройству

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      фундамент лента

      Устройство фундамента из блоков ФБС

      Установка опалубки

      Заливка фундамента под дом

      вухэтажного загородного дома с мансардой

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтеплениеУстранение трещин в стенах фундамента

      Устранение трещин в стенах фундамента

      Опалубка для ростверка

      Как армировать ростверк

      Арматура траншея

      Необходимость устройства опалубки

      гидроизоляция цоколя

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройствоискусственный материал

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Что такое цоколь

      Закрыть свайный фундамент

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройствоиспытания свай

      Динамические и статические испытания свай

      Использование железобетонных свай

      Использование железобетонных свай

      винт свая

      Изготовление винтовых свай своими руками

fundamentaya.ru

Полы по грунту на первом этаже частного дома без подвала

Другие статьи на эту тему:

Схемы устройства пола по грунту в доме, подвале, гараже или бане

В домах без подвалов, пол первого этажа может быть выполнен по двум схемам:

  • с опорой на грунт — непосредственно по грунту или на лагах;
  • либо как перекрытие над вентилируемым подпольем.

Какой из двух вариантов будет лучше и проще?

В домах без подвала полы по грунту — это популярное решение для всех помещений первого этажа. Полы по грунту — дешевые, простые и легкие в исполнении, также выгодно устраивать в подвале, гараже, бане и в других хозяйственных помещениях. Простая конструкция, применение современных материалов, размещение в полу греющего контура (теплый пол), делают такие полы комфортными и привлекательными по стоимости.

Зимой засыпка под полом всегда имеет положительную температуру.  По этой причине грунт в основании фундамента меньше промерзает — снижается риск морозного пучения грунта. Кроме того, толщина теплоизоляции пола на грунте может быть меньше, чем у пола над вентилируемым подпольем.

От пола по грунту лучше отказаться в случае, если требуется засыпка грунтом на слишком большую высоту, более 0,6-1 м. Затраты на засыпку и уплотнение грунта в этом случае могут оказаться слишком большими.

Пол по грунту не подойдет и для построек на свайном или столбчатом фундаменте с ростверком, который расположен над поверхностью земли.

Три принципиальных схемы устройства полов по грунту

В первом варианте бетонная монолитная армированная плита пола опирается на несущие стены, Рис.1.

Монолитное перекрытие по грунту (подвесной пол)
Рис.1. Монолитное перекрытиепо грунту (подвесной пол)

После твердения бетона вся нагрузка передается на стены. В этом варианте монолитная железобетонная плита пола исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такой пол часто называют «подвесной пол по грунту».

Подвесной пол по грунту приходится делать, если велик риск усадки грунта под полом. Например, при строительстве дома на торфяниках или при высоте насыпного грунта более 600 мм. Чем толще слой засыпки, тем выше риск с течением времени значительной просадки насыпного грунта.

Второй вариант — это пол по фундаменту — плите, когда железобетонная монолитная плита, залитая на грунт по всей  площади здания, служит опорой для стен и основанием для пола, Рис.2.

Пол на плитном фундаменте
Рис.2. Пол на плитном фундаменте

Третий вариант предусматривает устройство монолитной бетонной плиты или укладку деревянных лаг в промежутках между несущими стенами с опорой на насыпной грунт.

полы по грунту на первом этаже
Рис.3. Полы на грунте

Здесь плита или лаги пола не связаны со стенами. Нагрузка пола полностью передается на насыпной грунт, Рис.3.

Именно последний вариант правильно называть полом по грунту, о котором и пойдет наш рассказ.

Полы по грунту должны обеспечивать:

  • теплоизоляцию помещений из условий энергосбережения;
  • комфортные гигиенические условия для людей;
  • защиту от проникновения внутрь помещений грунтовой влаги и газов — радиоактивного радона;
  • предотвращать накопление конденсата водяных паров внутри конструкции пола;
  • снижать передачу ударного шума в соседние помещения по конструкциям здания.

Засыпка грунтовой подушки для пола по грунту

Поверхность будущего пола поднимается на необходимую высоту путем устройства подушки из непучинистого грунта.

До начала работ по засыпке грунта обязательно удаляем верхний почвенный слой с растительностью. Если этого не сделать, то пол начнет со временем оседать.

В качестве материала для устройства подушки может быть использован любой грунт, легко поддающийся уплотнению: песок, мелкий щебень, песчано-гравийная смесь, а при низком уровне грунтовых вод – супеси и суглинки. Выгодно использовать грунт, оставшийся на участке от устройства фундамента, колодца и септика канализации (кроме торфа и чернозема).

Грунт подушки тщательно уплотняется послойным (не толще 15 см.) трамбованием с проливкой грунта водой. Степень уплотнения грунта будет выше, если применять механическую трамбовку.

Не следует в подушку укладывать крупный щебень, битый кирпич, куски бетона. Между крупными фрагментами все равно останутся пустоты.

Толщину подушки из насыпного грунта рекомендуется делать в пределах 300-600 мм. Уплотнить насыпной грунт до состояния естественного грунта все равно не удается. Поэтому, грунт со временем даст осадку. Толстый слой насыпного грунта может привести к слишком большой и неравномерной осадке пола.

Для защиты от грунтовых газов — радиоактивного радона,  в подушке рекомендуется верхний слой сделать из утрамбованного щебня или керамзита. Этот подстилающий каптажный слой делают толщиной не менее 100 мм. Содержание частиц размером менее 4 мм в этом слое должно быть не более 10% по массе. Каптажный слой необходимо вентилировать.

Читайте: «Защита дома от радиоактивного почвенного газа радона»

Верхний слой керамзита, кроме защиты от газов, будет служить дополнительной теплоизоляцией для пола. Например, слой керамзита толщиной 18 см. по теплосберегающей способности соответствует 50 мм. пенопласта. Для защиты от продавливания плит утеплителя  и гидроизоляционных пленок, которые в некоторых конструкциях полов укладывают прямо на засыпку, поверх уплотненного слоя щебня или керамзита насыпают выравнивающий слой песка, превышающий по толщине размер фракции засыпки в два раза.

До начала отсыпки грунтовой подушки необходимо выполнить на вводе в дом прокладку труб водопровода и канализации, а также трубы грунтового теплообменника вентиляции . Или уложить футляры для монтажа в них труб в будущем.

Конструкция полов по грунту

В частном домостроении пол по грунту устраивают по одному из трех вариантов:

  • пол по грунту с бетонной стяжкой;
  • пол по грунту с сухой сборной стяжкой;
  • пол по грунту на деревянных лагах.

Бетонный пол по грунту заметно дороже в устройстве, но более надежен и долговечен, чем другие конструкции.

Бетонный пол по грунту

Конструкция пола по грунту
Рис.4. Конструкция пола по грунту.1 — Бетонная подготовка;2 — Гидро- газоизоляция;3 и 4 — Теплоизоляция;5 — Стяжка пола с системой «теплый пол»;6 и 7 — Чистовой пол;8 — Разделительный кромочный слой.

Полы по грунту представляют собой многослойную конструкцию, Рис.4. Пройдемся по этим слоям снизу вверх:

  1. На грунтовую подушку укладывают материал, препятствующий фильтрации в грунт влаги, содержащейся в свеже уложенном бетоне (например, полиэтиленовую пленку толщиной не менее 0,15 мм.). Пленку заводят на стены.
  2. По периметру стен помещения, на общую высоту всех слоев пола закрепляют разделительный кромочный слой из полосок толщиной 20 – 30 мм, нарезанных из плит утеплителя.
  3. Затем устраивают монолитную бетонную подготовку пола толщиной 50-80 мм. из тощего бетона класса В7,5-В10 на фракции щебня 5-20 мм. Это технологический слой, предназначенный для наклейки гидроизоляции. Радиус примыкания бетона к стенам 50-80 мм. Бетонную подготовку можно армировать стальной или стеклопластиковой сеткой. Сетка укладывается в нижнюю часть плиты с защитным слоем бетона не менее 30 мм. Для армирования бетонных оснований может также использоваться стальная фибра длиной 50-80 мм и диаметром 0,3-1 мм. На время твердения бетон накрывают пленкой или поливают водой. Читайте: «Состав и приготовление тощего бетона класса В10»
  4. На затвердевшую бетонную подготовку пола наклеивается наплавляемая гидроизоляция. Либо укладываются на мастике  два слоя рулонного гидроизоляционного или кровельного материала на битумной основе с заведением каждого слоя на стену. Рулоны раскатывают и стыкуют с нахлестом 10 см. Гидроизоляция является барьером для влаги, а также служит защитой от проникновения в дом грунтовых газов. Слой гидроизоляции пола следует обязательно соединить с аналогичным слоем гидроизоляции стены. Стыковые соединения пленочных или рулонных материалов должны быть герметизированы.
  5. На слой гидро- газоизоляции укладывают плиты теплоизоляции. Экструдированный пенополистирол будет, пожалуй, лучшим вариантом для утепления пола по грунту. Используется также пенопласт, плотностью минимум ПСБ35 (жилые помещения) и ПСБ50 при больших нагрузках (гараж). Пенопласт со временем разрушается при контакте с битумом и щелочью (это все цементно-песчаные растворы). Поэтому перед укладкой пенопласта на полимерно-битумное покрытие следует проложить один слой полиэтиленовой пленки с нахлестом листов 100-150 мм. Толщина слоя утеплителя определяется теплотехническим расчетом.
  6. На слой теплоизоляции укладывают подстилающий слой (например, полиэтиленовую пленку толщиной не менее 0,15 мм.), которая создает барьер для влаги, содержащейся в свежеуложенном бетоне стяжки пола.
  7. Затем укладывают монолитную армированную стяжку с системой «теплый пол» (или без системы). При подогреве полов необходимо в стяжке предусмотреть температурные швы. Монолитная стяжка должна быть толщиной не менее 60 мм. выполняется из бетона класса не ниже В12,5 или из раствора на основе цементного или гипсового вяжущего с прочностью на сжатие не ниже 15 МПа (М150 кгс/см2). Стяжку армируют сварной стальной сеткой. Сетку укладывают в нижнюю часть слоя. Читайте: «Как правильно сделать бетонную стяжку пола». Для более тщательного выравнивания поверхности бетонной стяжки, особенно если чистовой пол делают из ламината или линолеума, поверх слоя бетона наносят самовыравнивающийся раствор из сухих смесей заводского изготовления толщиной не менее 3 см.
  8. На стяжку монтируют чистовой пол.

Это классический пол по грунту. На её основе возможны различные варианты исполнения — как по конструкции, так и по применяемым материалам, как с утеплителем, так и без.

Вариант — бетонный пол по грунту без бетонной подготовки

Применяя современные строительные материалы, бетонный пол по грунту часто делают без слоя бетонной подготовки. Слой бетонной подготовки нужен как основание для наклейки рулонной гидроизоляции на бумажной или тканевой основе, пропитанной полимер-битумным составом.

В полах без бетонной подготовки в качестве гидроизоляции используют более прочную специально предназначенную для этого полимерную мембрану, пленку толщиной 0,4 — 2 мм., которую укладывают прямо на грунтовую подушку.

Если для устройства слоя теплоизоляции применяют плиты из экструдированного пенополистирола с профилированным соединением стыков, то такие плиты можно уложить прямо на грунтовую засыпку. Полимерную пленку гидроизоляции в этом случае укладывают поверх слоя утеплителя.

Следует отметить, что в жилых помещениях утепление пола обязательно.

Пол на грунте на первом этаже частного дома с утеплением керамзитом

Если верхний слой грунтовой подушки отсыпать из керамзита, то можно отказаться от слоя утеплителя под стяжкой.

Теплоизоляционные свойства керамзита зависят от его насыпной плотности. Из керамзита с насыпной плотностью 250–300 кг/м3 достаточно выполнить теплоизоляционный слой толщиной 25 см. Керамзит с насыпной плотностью 400–500 кг/м3, чтобы достичь такой же тепло­изоляционной способности, придется уложить слоем толщиной 45 см.  Керамзит насыпается слоями толщиной 15 см и уплотняется с помощью ручной или механической трамбовки. Легче всего утрамбовывается многофракционный керамзит, который содержит гранулы разного размера.

Керамзит достаточно легко насыщается влагой из нижележащего грунта. У влажного керамзита снижаются теплоизоляционные свойства. По этой причине между грунтом основания и слоем керамзита рекомендуется устраивать барьер для влаги. Таким барьером может служить толстая гидроизоляционная пленка.

Прочным, теплым и с низким водопоглощением будет основание для пола, выполненное из крупнопористого без песчаного керамзитобетона.

Читайте: «Крупнопористый капсулированный керамзитобетон — свойства и приготовление»

Пол по грунту с сухой сборной стяжкой

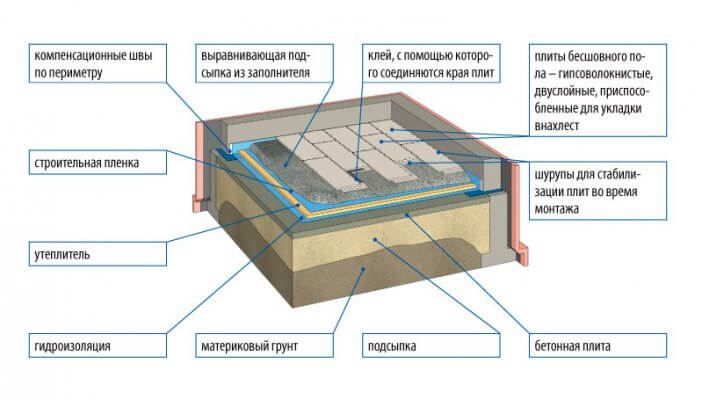

Пол по грунту с сухой сборной стяжкой на первом этаже частного домаВ полах по грунту в качестве верхнего несущего слоя, вместо бетонной стяжки, в ряде случаев выгодно делать сухую сборную стяжку из гипсоволокнистых листов, из листов водостойкой фанеры, а также из элементов пола заводской готовности разных производителей.

Для жилых помещений первого этажа дома более простым и дешевым вариантом будет устройство пола по грунту с сухой сборной стяжкой пола, Рис.5.

Пол со сборной стяжкой боится затоплений. Поэтому, его не следует делать в подвале,  а также во влажных помещениях — ванной, котельной.

Пол по грунту со сборной стяжкой состоит из следующих элементов (позиции на рис.5):

Рис.1. Пол по грунту в частном доме.
Рис.5. Пол по грунту с сухой сборной стяжкой в частном доме.

1 — Половое покрытие — паркет, ламинат или линолеум.

2 — Клей для стыков паркета и ламината.

3 — Стандартная подложка под покрытие пола.

4 — Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.

5 — Клей для сборки стяжки.

6 — Выравнивающая засыпка — кварцевый  или керамзитовый песок.

7 — Труба коммуникаций (водоснабжения, отопления, электропроводок и т.п.).

8 — Утепление трубы пористо-волокнистыми матами или пенополиэтиленовыми гильзами.

9 — Защитный металлический кожух.

10 — Дюбель разжимной.

11 — Гидроизоляция — полиэтиленовая пленка.

12 — Бетонное армированное основание из бетона класса В15.

13 — Грунт основания.



Устройство примыкания пола к наружной стене показано на Рис. 6.

Примыкание к наружной стене пола по грунту.
Рис.6. Примыкание к наружной стене пола по грунту.

Позиции на рис.6 следующие:1-2. Лаковое покрытие паркета, паркет, или ламинат или линолеум.3-4. Клей и грунтовка для паркета, или стандартная подложка.5. Сборная стяжка из готовых элементов или гипсоволокнистых листов, фанеры, древесно-стружечных плит, ОСП.6. Водно-дисперсионный клей для сборки стяжки.7. Влагоизоляция — полиэтиленовая пленка.8. Кварцевый песок.9. Бетонное основание — армированная стяжка из бетона класса В15.10. Прокладка разделительная из гидроизоляционного рулонного материала.11. Теплоизоляция из пенопласта ПСБ 35 или экструдированного пенополистирола, толщиной по расчету.12. Грунт основания.13. Плинтус.14. Саморез.15. Стена наружная.

Как уже упоминалось выше, грунтовая подушка в основании пола всегда имеет положительную температуру и сама по себе обладает определенными теплоизолирующими свойствами. Во многих случаях достаточно дополнительно уложить утеплитель полосой вдоль наружных стен (поз.11 на рис.6.) , чтобы получить требуемые параметры теплоизоляции для пола без напольного обогрева (без теплых полов).

Читайте: «Как правильно сделать сухую сборную стяжку пола в частном доме».

Деревянный пол на лагах по грунту

Рис.5. Пол по грунту на столбиках
Рис.5. Пол по грунту на столбиках

Есть еще одна конструктивная схема пола — это деревянный пол по грунту на лагах, уложенных на столбики, Рис.5.

Позиции на Рис.5.:1-4 — Элементы чистового пола.5 — Сборная стяжка из листовых материалов.6-7 — Клей и саморезы для сборки стяжки.8 — Лага деревянная.9 — Прокладка деревянная выравнивающая.10 — Гидроизоляция.11 — Столбик кирпичный или бетонный.12 — Грунт основания.

Устройство пола на лагах по столбикам позволяет уменьшить высоту грунтовой подушки или вовсе отказаться от её устройства.

Подробно о полах без бетонной стяжки, на лагах читайте здесь.

Полы, грунты и фундаменты

Полы по грунту не связаны с фундаментом и опираются непосредственно на грунт под домом. Если грунт на участке пучинистый, то пол зимой и весной может «загулять» под действием сил морозного пучения грунта.

Чтобы этого не случилось, пучинистый грунт под домом надо заставить не пучиниться. Проще всего это сделать, утеплив цоколь и подземную часть ленточного фундамента.

Конструкция свайных фундаментов на буронабивных (в т.ч. ТИСЭ) и винтовых сваях предполагает устройство холодного цоколя. Утепление грунта под домом с такими фундаментами, задача достаточно проблематичная и дорогая. Полы по грунту в доме на свайном фундаменте можно рекомендовать только при не пучинистых или слабо пучинистых грунтах на участке.

При строительстве дома на пучинистых грунтах необходимо обязательно утеплять цоколь и подземную часть фундамента на глубину 0,5 — 1 м.

Утепление цоколя в частном доме
В доме с наружными многослойными стенами c утеплителем снаружи, образуется мостик холода через цоколь и несущую часть стены в обход утеплителя стены и пола.

Кроме того, утепление цоколя поможет ликвидировать мостик холода, а также позволит уменьшить толщину теплоизоляции пола. О том, как определить необходимую толщину вертикальной теплоизоляции цоколя и подземной части фундамента можно узнать здесь.О конструктивных особенностях устройства разных вариантов полов по грунту читайте в других статьях на эту тему.

Еще статьи на эту тему:

Еще статьи на эту тему

domekonom.su

Плита пола по грунту

Во-первых, в подавляющем количестве случаев подпол в домах не имеет адекватной вентиляции, соответствующей строительным нормам. Это означает, что подпол будет являться резервуаром для накопления радиактивного газа радона, о котором мы подробно говорили в соответствующей главе. Недостаток воздухообмена и неправильная эксплуатация подпола в зимний период (закрывание вентиляционных продухов) ведет к увеличению влажности в подпольном пространстве и, следовательно к возрастанию риска повреждения деревянных перекрытий биологическим факторами, а бетонных  - химическими факторами коррозии бетона.

Во-вторых, наличие  подпольного пространства означает значительное увеличение площади теплопотерь дома в холодное время года, особенно если учесть традиционно недостаточную толщину утеплителя в полу (10-15 см вместо 20 см) при дачном строительстве в России. Какой же тип перекрытия избавляет домовладелца от перечисленных выше проблем?  Обратимся к зарубежному опыту. В Скандинавии, США и Австралии  до 90% домов современной постройки имеют энергоэффективные  полы по грунту. Существует два основных вида таких полов: в одном случае устраивается лежащая на песчаной утрамбованной подушке монолитная плита перекрытий, связанная с ленточным фундаментом (или сама плита является фундаментом), а в другом случае плавающая плита пола не связана с фундаментом и опирается лишь на грунтовую засыпку.

Какими преимуществами обладает данный вид перекрытий:

  • При наличии гидроизоляции под плитой и засыпке подпольного пространства обеспечивается хорошая защита от диффузии почвенных газов в помещение.
  • Подпольному пространству не требуется вентиляция, в нем не скапливается влага.
  • Грунт в подпольном пространстве и сама бетонная плита пола служат термальной массой (аккумулятором тепла), что особенно актуально для зданий со стенами низкой теплоемкости (каркасные дома) как в холодный, так и в жаркий сезоны.
  • Бетонный пол является удобной основой и термальной массой для системы отопления «теплый  пол».
  • Через грунт здание получает «даровое» геотепло в холодный период времени.
  • Теплоизоляция засыпным грунтом и тепло из здания снижает промерзание подлежащих грунтов зимой, и снижают вероятность повреждения фундамента морозным пучением.
  • Коммуникации, проложенные в засыпке под полом, не нуждаются в дополнительном утеплении.
  • Бетонный пол, исполненный из архитектурного бетона, не требует никаких дополнительных напольных покрытий, так как имеет эстетичный внешний вид.
Засыпка внутреннего пространства ленточного фундаментом грунтом, утепление и  гидроизоляция на стадии подготовки к устройству железобетонной плиты перекрытия.

Кратко рассмотрим особенности устройства бетонных полов по грунту: Все внутренние поверхности малозаглубленного ленточного фундамента должны быть покрыты слоем гидроизоляции. С грунта внутри контура ленточного фундамента должен быть снят плодородный слой, удалены корни, камни и мусор. Поверхность грунта должна быть выровнена. На грунт укладывается высокопрочная EPDM пленка, края ее заводятся на боковые стенки фундамента как минимум на 15 см и приклеиваются. Внутреннее пространство ленточного фундамента засыпается песком слоями по 20 см с тщательной трамбовкой каждого слоя. Сверху утрамбованный песок выравнивается и укрывается слоем гидроизоляции (цельный кусок EPDM пленки или два слоя полимерной пленки с нахлестами 30 см на стыках и проклейкой стыков).Внимание! На радоноопасных территроиях нельзя использовать полиэтиленовую пленку из-за ее высокой проницаемости для почвенного газа радона. Лучше для защиты дома от поступления радиоактивного почвенного газа радона использовать поливинилхоридные, поливинилацетатные, поликарбонатные пленки.

В зависимости от режима  отопления и поставленных целей либо укладывается слой утеплителя (экструдированный пенополистирол), либо не укладывается.  Поверх отливается связанная с лентой фундамента или несвязанная с ним монолитная бетонная плита. В случае устройства связанной с фундаментом монолитной  бетонной плиты, толщина ее составляет 12-15 см. Арматурный каркас выполняется из двух слоев вязаной (d12) или сварной арматурной сетки (d10-d12). Размер ячейки сетки при толщине плиты до 15 см устанавливается от 100 на 100 мм до 200 на 200 мм [пункт 8.3.6 СП 52-101-2003]. Арматурные сетки должны быть смещены в нижнюю (растянутую) часть плиты. При устройстве плавающего пола, плита изолируется от ленты фундамента прокладкой из утеплителя толщиной 30-50 мм. Относительно тонкая плавающая плита, отливаемая из пескобетона, армируется сварной арматурной сеткой в один уровень и двумя дополнительными слоями (над и под стальной сеткой) арматурной стеклосетки. Толщина плиты составляет 8-10 см. Арматурная сетка смещена в нижнюю (растянутую) зоны плиты. Для бетонирования используется тяжелый или легкий (на пористых заполнителях – керамзит) бетон класса не ниже B12,5 (М150). Английские рекомендации предусматривают следующие толщины элементов пола по грунту: плавающая плита 15 см, утеплитель – минимально 6 см (для английского утеплителя Kingspan теплопроводностью 0,022Вт/м×°К, для сравнения – теплопроводность отечественного Пеноплекса 0,031 Вт/м×°К, а американского Roofmate (Dow) 0,029 Вт/м×°К), стяжка поверх утеплителя – 7,5 cм. Верхняя стяжка должна быть изолирована от стен прослойкой из утеплителя толщиной минимум 2 см.

Схема устройства цокольного перекрытия и полов по грунту в доме с ленточным фундаментом.

dom.dacha-dom.ru

Подготовка оснований под фундамент и полы по грунту

 Как выглядит классическая подготовка основания под фундамент?

Традиционная конструкция
  • Грунт основания;
  • Песчаная подготовка;
  • Полиэтиленовая пленка;
  • Бетонная подготовка;
  • Плита фундамента.

Строительство фундамента неизбежно требует подготовки грунтового основания. На площадке с невысоким уровнем грунтовых вод она заключается в планировке поверхности, выемке грунта, подготовке дна котлована и создании капиллярной отсечки. Классическим способом подготовки дна котлована еще с конца ХХ века считается подготовка из бетона толщиной от 80 до 100 мм – так называемая «подбетонка». Выполняют «подбетонку» для наплавления оклеечной гидроизоляции, а также для получения ровной и прочной поверхности перед установкой арматуры. Классическая «подбетонка» — это общеизвестная технология, но с низкой технологичностью.

В расчётах несущей способности фундамента «подбетонка» не участвует. При сооружении фундамента в песчаных  грунтах с низким уровнем подземных вод прямой необходимости в защите плиты в виде гидроизоляции нет. Таким образом, целесообразно отказаться и от подбетонки для ее наплавления.

 Как же выглядит современная подготовка основания под плитный фундамент?

Прекрасной альтернативой классической «подбетонке» являются профилированные мембраны PLANTER. Подготовка основания под плитный фундамент из мембран имеет ряд технологических и экономических преимуществ.

Технологическая привлекательность применения мембран в качестве замены подбетонки заключается в способности мембран выполнять функции подбетонки, а именно:

  • Получение ровной и твердой поверхности, пригодной для ведения планировочных работ, работ по укладке арматурного каркаса и бетона..
  •  Обеспечение оптимальных условий твердения бетона (фундаментной плиты) и исключение миграции воды затворения и цементного теста из бетонной смеси в грунт основания.

Помимо этого мембраны PLANTER предотвращают капиллярное поднятие влаги, выполняя функцию  капиллярной гидроизоляции под плитой фундамента. Технология применения мембран в качестве замены подбетонки одобрена специалистами Научно-исследовательского института бетона и железобетона (НИИЖБ) и апробирована на многих строительных объектах России и ближнего зарубежья.

www.planter.ru

Выбор фундамента для дома на пучинистых грунтах

Выбор фундамента для дома на пучинистых грунтах

Рис.1. Фундамент ленточныймалозаглубленный

Как известно, грунты в основании зданий, склонные в разной степени к морозному пучению, занимают большую часть площади страны.

Выбор эффективных способов снижения влияния сил морозного пучения грунтов на деформацию здания остается сложной задачей малоэтажного строительства.

Известны три принципиальных способа конструирования фундамента для снижения влияния сил морозного пучения грунта на здание:

  1. Заглубленный фундамент — заложение подошвы фундамента на глубину промерзания грунта.
  2. Применение мелко заглубленного фундамента с увеличенной жесткостью на изгиб — фундамента и надфундаментных конструкций, приспособленных к неравномерным деформациям основания.
  3. Использование теплоизолированного фундамента мелкого заложения (ТФМЗ). Утепление фундамента и грунта вокруг с целью исключить промерзание грунта и действие сил морозного пучения на фундамент.

Ленточный заглубленный фундамент с заложением на глубину промерзания

Заложение подошвы ленточного фундамента на глубину промерзания не всегда защищает от деформаций легкие  малоэтажные здания. Такие фундаменты имеют развитую боковую поверхность, по которой действуют большие по значению касательные силы пучения. Эти силы стремятся зимой вытолкнуть фундамент и здание вверх.

Нагрузки от веса здания на 1 пог.м ленточных фундаментов в одно-, двухэтажных домах не превышают величины 40… 120 кН. Небольшие нагрузки на фундаменты обуславливают повышенную их чувствительность к силам морозного пучения.

Находящиеся в пучинистых грунтах ленточные фундаменты малоэтажных домов часто подвергаются выпучиванию, если действующие на них нагрузки от веса здания не уравновешивают силы пучения.

Ленточные фундаменты на глубину промерзания — это материалоемкие и дорогостоящие фундаменты, к тому же, не обеспечивающие надежную эксплуатацию малоэтажных зданий, построенных па пучинистых грунтах.

Затраты на устройство таких фундаментов составляют слишком большой удельный вес в общей стоимости строительства дома.

Ленточные фундаменты с заложением подошвы на глубину промерзания грунта рекомендуется применять только для частных домов с подвалом.

Свайные и столбчатые заглубленные фундаменты

Фундаменты с заложением на глубину промерзания для частного дома могут быть рекомендованы в свайном конструктивном исполнении или в виде столбчатых фундаментов — с ростверком, на который опираются стены. В качестве свай для малоэтажных домов чаще всего применяют буронабивные сваи или их разновидность — фундамент ТИСЭ, а также винтовые сваи.

Такие фундаменты имеют, по сравнению с ленточными, меньшую площадь боковой поверхности и расход материалов. Но и опорная поверхность подошвы таких фундаментов также невелика, что ограничивает их применение сравнительно легкими зданиями на прочных грунтах.

Конструкция свайных фундаментов предполагает устройство дома с холодным цоколем — пространством между землей и нижним этажом. Пол первого этажа приходится делать по цокольному перекрытию. Устройство жесткого перекрытия над цоколем, вместо полов по грунту, удорожает строительство.

Фундамент на сваях для частного дома
Железобетонный ростверк на сваях сложнее и дороже,чем мелко заглубленный  ленточный фундамент.

Кроме того, устройство мощного монолитного железобетонного ростверка делает свайные фундаменты сложнее в устройстве и дороже, чем мелко заглубленные ленточные фундаменты.

Взгляните на фото фундамента с ростверком. Ведь это тот же мелко заглубленный фундамент с торчащими снизу ногами свай, и зачем то приподнятый над грунтом.

Чаще всего выбор такого фундамента ничем не обоснован, кроме страхов «экономных» застройщиков, не пользующихся услугами профессиональных проектировщиков, и пропаганды производителей буров ТИСЭ и их последователей на форумах и соседних участках.

Свайные фундаменты в частном домостроении выгодно применять только для тех конструкций, где не требуется устройство дорогого ростверка (например, для деревянных или каркасных зданий с холодным цоколем), или при наличии особо сложных грунтовых условий.

Мелкозаглубленный фундамент повышенной жесткости

Выбор фундамента для частного дома
Фундамент ленточный мелкозаглубленныйдля частного дома на сильно пучинистых грунтах.1 — монолитный бетон; 3 — противопучинистая песчано-гравийная подушка; 4 — арматурный каркас; 7 — гидро-изоляция.

Более эффективным путем решения проблемы строительства малоэтажных зданий на пучинистых грунтах является применение мелкозаглубленных фундаментов, приспособленных к неравномерным деформациям основания.

По конструкции такие фундаменты могут быть:

  • Ленточными
  • В виде фундамента-плиты
  • А в некоторых случаях и столбчатыми с ростверком.

Основной принцип конструирования мелкозаглубленных фундаментов на пучинистых грунтах заключается в том, что, например, ленточные фундаменты всех стен частного дома объединяются в единую систему и образуют достаточно жесткую горизонтальную раму, перераспределяющую неравномерные деформации основания.

Применение мелкозаглубленных фундаментов базируется на принципиально новом подходе к их проектированию, в основу которого заложен расчет оснований по деформациям пучения. При этом допускаются деформации фундамента, в том числе неравномерные, однако они должны быть меньше предельных, которые зависят от конструктивных особенностей здания.

При расчете оснований по деформациям пучения учитываются пучинистые свойства грунта, передаваемое на него давление, а также жесткость фундамента и надфундаментных конструкций на изгиб.

Надфундаментные конструкции (стены, перекрытия) рассматриваются не только как источник нагрузок на фундаменты, но и как активный элемент, участвующий в совместной работе фундамента с основанием.

Использование и учёт в расчётах понятий жёсткость-гибкость силового каркаса дома позволяет значительно уменьшить глубину ленточного фундамента для небольших зданий. Использование малозаглубленных ленточных фундаментов позволяет на 30-80% снизить затраты на возведение фундаментов.

Такие фундаменты требуют точного учета свойств грунта, предъявляют повышенные требования к прочности элементов здания, правильному выбору конструктивных решений и качеству строительных работ.

Имеются серьёзные теоретические обоснования и большая успешная практика строительства малоэтажных зданий из любых материалов на данных фундаментах. При этом, имеющийся некоторый негативный опыт использования мало заглубленных фундаментов, при экспертном изучении показывает, что основной причиной таких негативных ситуаций являются ошибки при проектировании и строительстве зданий.

Необходимым условием использования данного типа фундамента в конкретном случае является готовность и способность Заказчика провести качественные работы по изысканиям, проектированию и строительству.

Применение таких фундаментов безусловно оправдано для деревянных (бревенчатых, брусовых) или каркасных зданий, стены которых лучше переносят деформации.

Читайте статью — как сделать мелко заглубленный ленточный фундамент для частного загородного дома.

Теплоизолированный утепленный фундамент мелкого заложения (ТФМЗ)

Следует учитывать, что степень морозного пучения грунта, прочность элементов здания может со временем меняться. Это создает постоянный риск для зданий, построенных на фундаментах, описанных выше.

Современным способом решения проблемы морозного пучения для частного дома, является применение теплоизолированного фундамента мелкого заложения (ТФМЗ).

Теплоизолировать можно любые конструкции фундаментов. Для этого утепляют слоем теплоизоляции сам фундамент, а также грунт под и вокруг фундамента.

Теплоизоляция, утепление фундамента отапливаемых зданий

Рис.1. Схема укладки теплоизоляции в фундаментах отапливаемых зданий.

1 — фундамент; 2 — стена; 3 — пол; 4,5 — теплоизоляция горизонтальная и вертикальная; 6 — защитное покрытие; 7 — песчаная подготовка; 8 — отмостка; 9 — ПГС; 10 — дренаж; 11 — теплоизоляция пола.

Теплоизоляция фундамента предотвращает промерзание грунта вблизи фундамента, что позволяет не принимать во внимание воздействие сил морозного пучения на здание.

Использование для утепления фундамента современных теплоизолирующих материалов делает этот способ экономически более эффективным, позволяющим упростить и удешевить конструкцию здания, избежать рисков, связанных с ошибками в проектировании и строительстве, с изменением свойств грунта и прочности здания в процессе эксплуатации.

Читайте: Как сделать теплоизолированный фундамент мелкого заложения — лучший для частного дома.

Теплозащищеный мелко заглубленный утепленный фундамент

Заслуживают внимания, особенно в районах с суровой зимой, теплозащищенные мелко заглубленные фундаменты, использующие оба принципа компенсации морозного пучения грунта — повышенную жесткость и утепление фундамента.

Теплоизоляция такого фундамента выполняется в облегченном варианте, позволяющем лишь уменьшить глубину промерзания под подошвой фундамента, а следовательно, и силу пучения, действующую на фундамент.

Расчеты и практика показывают, что устройство только вертикального слоя теплоизоляции на всю высоту фундамента и цоколя, от подошвы фундамента до наружных стен дома, способно значительно сократить глубину промерзания грунта под основанием фундамента.

Такая комбинация позволяет, с одной стороны, уменьшить размеры теплоизоляционной юбки фундамента, а с другой, облегчить конструкцию фундамента повышенной жесткости, по сравнению с исходным вариантом без теплоизоляции.

Фундамент — плита, плитный фундамент

Фундамент - плита, плитный фундамент
Стены дома опираются на плиту фундамента

Фундамент в виде монолитной железобетонной плиты под всей площадью дома — еще один вариант мелко заглубленного фундамента.

Большая площадь опоры позволяет значительно уменьшить удельные нагрузки на грунт. Усиленное армирование и большой расход бетона делают плитный фундамент самым дорогим в частном домостроении.

Фундамент — плиту для частного дома, из-за его высокой стоимости, целесообразно применять при слабой несущей способности грунта на участке. Плитный фундамент, так же, как другие типы фундаментов, для защиты от морозного пучения грунта может быть выполнен с устройством теплоизоляции или без неё.

Ленточный фундамент с полами по грунту
Стены дома опираются на мелко заглубленный ленточный фундаментс монолитной плитой подвесного пола по грунту.

Следует различать плитный фундамент и мелко заглубленный монолитный ленточный фундамент с подвесными полами по грунту.

В последнем случае заливают монолитный железобетонный ленточный фундамент и монолитную железобетонную плиту пола по грунту.

В этом варианте монолитная железобетонная плита пола  не участвует в передаче нагрузки от веса здания на грунт, а исполняет роль плиты перекрытия и должна рассчитываться на нормативную нагрузку перекрытий, иметь соответствующую прочность и армирование.

Грунт фактически здесь используется только как временная опалубка при устройстве железобетонной плиты перекрытия. Такую конструкцию часто называют «подвесной пол по грунту».

Ленточный фундамент с монолитной плитой подвесного пола часто ошибочно считают плитным фундаментом с ребрами жесткости. Конструкции действительно похожи, но есть существенная разница в деталях — армировании, размерах.

Во всех случаях при устройстве фундаментов необходимо предусматривать водозащитные мероприятия, направленные на снижение деформаций пучения грунта — обеспечивающие уменьшение влажности грунта, понижение уровня подземных вод, отвод поверхностных вод от дома посредством устройства вертикальной планировки, дренажных сооружений, водосборных канав, лотков, траншей и т.п.

Мало заглубленные фундаменты следует с осторожностью применять для домов на крутых склонах и откосах. Для мало заглублённых фундаментов довольно велика опасность сдвига (соскальзывания) из-за практически полностью отсутствующего защемления в грунте.

Как видим, выбор принципиальной конструкции и расчет фундамента сложная и ответственная задача. Итоговые результаты прежде всего зависят от достоверной оценки грунтов в основании здания, которые без изысканий получить достаточно сложно. Цена ошибки может быть очень велика.Самостоятельный выбор фундамента можно рекомендовать для вспомогательных, хозяйственных построек и небольших садовых домиков.

Проектирование фундамента для строительства дома разумнее заказать специалистам.

Дополнительную информацию по устройству и применению малозаглубленных фундаментов можно получить из книги одного из авторов СНиПов В.С. Сажина «Не зарывайте фундаменты вглубь». Скачать книги в формате djvu 389 кбайт.   и   в формате PDF 4150 кбайт (перейти по ссылке и выбрать в меню слева вверху «Файл» > «Загрузить»).

Выбери тип фундамента для своего дома —

Какой фундамент выбрали Вы? Голосуйте!Узнайте, что выбрали другие.

Фундамент для дома на пучинистых грунтах?

Следующая статья:

Расчет нагрузки, площади подошвы и толщины песчаной подушки фундамента мелкого заложения

Предыдущая статья:

Морозное пучение грунта

Еще статьи на эту тему

  • Сборная сухая стяжка пола из листов ГВЛ, ДСП, ОСП, фанерыСборная сухая стяжка пола из листов ГВЛ, ДСП, ОСП, фанеры
  • Порядок и этапы строительства частного загородного дома, коттеджаПорядок и этапы строительства частного загородного дома, коттеджа
  • Делаем на участке дорожки и площадки из плитки и брусчаткиДелаем на участке дорожки и площадки из плитки и брусчатки
  • Чердачное перекрытие по деревянным балкам
  • Теплоблок, теплостен, кремнегранит, полиблок — трехслойный стеновой блокТеплоблок, теплостен, кремнегранит, полиблок — трехслойный стеновой блок
  • Отделка, обшивка стен дома виниловым сайдингом
  • Битумная черепица. Монтаж, укладка мягкой кровлиБитумная черепица. Монтаж, укладка мягкой кровли
  • Козырек, навес для наружной двериКозырек, навес для наружной двери

domekonom.su

Выбор фундамента от вида грунта

Несущая способность грунта

Для прогнозирования  безопасности строения и фундамента и предупреждения деформаций, величина которых может привести к возникновению нарушению целостности строительных конструкций, существует понятие несущей способности грунта (или сопротивление основания).  Величина несущей способности грунтов сравнивается с нагрузкой от здания, снега, ветра, эксплуатационных нагрузок с учетом определенного запаса прочности.

Несущая способность грунтов увеличивается при заглублении фундамента в землю больше глубины 2 м,  так как сопротивление нагрузке от здания в этом случае оказывается дополнительно и  перпендикулярными составляющими сил от бокового давления грунта. При глубине менее 2 м эти силы  не учитывается. Можно сказать, что при глубоком заложении фундамента, грунт ведет себя как жидкость, и на тело, погруженное в жидкость (фундамент) действует выталкивающая сила. При устройстве малозаглубленного ленточного фундамента настороженно следует отнестись к слабонесущим грунтам, например, к  биогенным органическим грунтам: торфу, сапропелю или илу. Пункт 5.4. СНиП 2.02.01-83 «Основания зданий и сооружений» запрещает опирание фундаментов непосредственно на поверхность сильнозаторфованных грунтов, торфов, слабоминеральных сапропелей и илов. Также малой несущей способностью (расчетным сопротивлением основания) обладают водонасыщенные грунты, и грунты с переменной структурой слоев (например, сочетание органического и минерального грунта). Не секрет, что наше государство любило и любит выделять бывшие или существующие болота для организации садоводческих и дачных некоммерческих товариществ.  Это понятно: земли в России мало, и более пригодных грунтов для народного дачного строительства подыскать трудно.   Торф и другие органические грунты отличаются волокнистой или пористой структурой, сформированной продуктами распада растений, смешанных с песком, глиной и илом. Все эти виды грунтов сильно сжимаемы даже под небольшой нагрузкой. Органические грунты способны оседать длительное время. Особенно сильно уменьшение объема грунтов возникает при уменьшении водонасыщения грунтов.

Если вам достался участок на торфе или сапропеле, прежде всего, нужно узнать какова глубина залегания этих биогенных грунтов.  Если эта глубина до 1 метра, а глубже лежат плотные грунты с хорошей несущей способностью, то делается выторфовка на полную глубину залегания торфа и в траншее устраивается песчаная трамбованная подложка или бетонная подготовка и поверх устраивается классический малозаглубленный ленточный фундамент (на бетонной подушке или без нее). При глубинах залегания органических грунтов более 1 метра, возможно экономически более выгодно будет рассмотреть устройство свайного или свайно-ростверкового фундамента. Сваи в этом случае будут передавать нагрузку от здания на более глубокие слои плотных, хорошо несущих грунтов.  В англоязычной строительной литературе отмечается, что экономически целесообразным (только при условии необходимости устройства подвалов и цокольных этажей) можно считать строительство  ленточных фундаментов на глубину до 2,5 метров, но не более. Фактически в этом случае ленточный фундамент правильнее было бы назвать «подземной стеной». На ее устройство можно пойти, если вам действительно нужен подвал или погреб. Но прежде, чем вы начнете строить подземное убежище для кадок с огурцами, посчитайте, сколько именно десятилетий вы могли бы покупать соленые огурцы на сэкономленные деньги от строительства подземной стены, ее дренажа, гидроизоляции и устройства гидроизоляции подвала. Кроме того, подвал – это не только помещение для хранения картошки и огурцов в кадках, но и отличное хранилище для радиоактивного газа радона, который выделятся из почвы и, будучи тяжелее воздуха, скапливается в низинах.  Проблема радиоактивного почвенного газа радона настолько же актуальна для индивидуальных одно - двухэтажных домов, насколько широко она замалчивается в отечественной строительной литературе. Мы поговорим о радоне в отдельной главе ниже.

Кроме вариантов выторфовки и устройства фундамента на сваях, существует еще один вариант решения проблемы строительства фундамента на торфе или другом биогенном грунте: это постоянная пригрузка торфа насыпным грунтом по геотекстилю, с устройством фильтрующего слоя или дрен. Однако и при таком способе торф будет продолжать таить в себе другую опасность:  при устройстве дренирования и водоотведения понижается уровень грунтовых вод, насыщавших органический грунт. При обезвоживании органический грунт сильно теряет в объеме. Из-за неравномерного обезвоживания торфа или неравномерного его залегания возможно неравномерное проседание грунта и, как следствие,   деформации ленточного фундамента.  Эта же опасность потенциально грозит и плавающим плитным фундаментам на торфяном грунте.  Поэтому, прежде чем проектировать и строить фундамент, уточните какой вид фундамента лучше подходит для типа залегания грунта на вашем участке (Таблица №1).

Таблица №1. Выбор оптимального типа фундамента в зависимости от свойств подлежащих грунтов.*

Состояние подлежащего грунта Легкая подвижная структура Тяжелая неподвижная структура
Глубокий слой твердого грунта Фундамент на опорных площадках, ленточный фундамент  на бетонной подушке Поверхностная или малозаглубленная монолитная плита
Глубокий слой слежавшегося грунта Фундамент на опорных площадках, ленточный фундамент  на бетонной подушке, монолитная плита, свайный фундамент Заглубленная монолитная плита с подземным этажом, свайный фундамент, забивные сваи, кессонный фундамент.
Слой мягкого или сыпучего грунта на твердой основе Фундамент на опорных площадках, ленточный фундамент  на бетонной подушке, поверхностная монолитная плита Заглубленная монолитная плита, глубокие сваи.
Слой мягкого или сыпучего грунта на мягкой основе Фундамент на опорных площадках, ленточный фундамент  на бетонной подушке, поверхностная монолитная плита. (Возможно, с предварительной пригрузкой привозным грунтом). Заглубленная монолитная плита, глубокие сваи, кессонный фундамент
Перемежающиеся слои твердого и мягкого грунта Фундамент на опорных площадках, ленточный фундамент  на бетонной подушке, поверхностная монолитная плита. (Возможно, с предварительной пригрузкой привозным грунтом). Заглубленная монолитная плита, глубокие сваи, кессонный фундамент, опирающиеся на слой твердого грунта.

* Таблица приводится по изданию L.J. Goodman and R.H. Kerol, Theory and Practice of Foundation Engineering, N.Y., 1968, P. 312

Свод правил “Проектирование и устройство оснований и фундаментов зданий и сооружений” [глава 8, СП 50-101-2004] указывает, что в сложных грунтовых условиях и при высоком уровне грунтовых вод рекомендуется использовать свайные фундаменты (короткие сваи) и фундаменты на локально уплотненном основании (в  вытрамбованных или выштампованных котлованах). Но такие фундаменты лучше подходят для зданий стоечно-балочной конструкции, чем для зданий с несущими стенами. Для зданий с несущими стенами рекомендуется применять однорядное расположение забивных блоков и пирамидальных свай (в виде усеченной пирамиды с углом наклона стенок  от вертикали 5-10°), а также короткие сваи (до 2,5 -3 м) различных типов. Биогенные органические грунты со слабой несущей способностью  – это не единственная группа грунтов, к которым следует относиться с осторожностью при выборе типа фундамента.  Значительные повреждения фундаментам и строениям могут быть нанесены при различных движениях грунтов. Движения грунтовмогут быть вызваны и причинами не связанными с нагрузками от возводимого или построенного здания.

Это могут быть:

  • Сезонные подвижки, связанные с вегетацией растений и уменьшения обводнения глинистых грунтов.
  • Поднятия грунта в результате образования линз льда при замерзании грунтов.
  • Прогрев грунтов от отапливаемых зданий.
  •  Изменения глубины залегания грунтовых вод и дренажных свойств грунтов.
  • Просадки грунта от воздействия воды или антопогенных факторов.
  • Сдвижки грунтов на склонах или при земельных работах.
  • Самопроизвольные просадки грунта под собственным весом.
  • Просадки грунта от вибраций (включая землетрясения).

Грунты, обладающие потенциалом к сильному расширению и подъему поверхности при замерзании, относятся к основной «группе риска» в отношении пригодности для строительства малозаглубленного ленточного фундамента.

dom.dacha-dom.ru
