Расчетная нагрузка на сваю и количество опор. Свайные фундаменты расчет нагрузки


Расчёт нагрузки на фундамент

В данной статье мы рассмотрим особенности расчета нагрузки на фундамент дома. Вы узнаете, зачем необходимо осуществлять данные расчеты и как сделать их самостоятельно. Будет детально изучена технология определения несущей способности грунта, вычисления массы здания и силы снеговых и ветровых воздействий, а также продемонстрирована последовательность таких расчетов на практике. Нагрузка на фундамент - это допустимые цифровые значения, обозначающие несущую способность. Проведение точных расчётов сопряжено с выполнением геологических исследований и определением степени рыхлости грунта и насыщения его влагой.

Зачем проводятся расчёты нагрузки на фундамент

Расчет нагрузки, которую будет переносить фундамент в процессе эксплуатации, является ключевым этапом проектирования любого основания. Исходя из данных расчетов определяются необходимые несущие характеристики будущего фундамента, его типоразмер и опорная площадь.

Определяемые нагрузки веса здания, снегового и ветрового воздействия, а также эксплуатационного давления, также сопоставляются с несущей способностью грунта на строительной площадке, поскольку несущая способность почвы, в некоторых случаях, может быть меньшей, чем несущие свойства самого фундамента.

Возможный результат неправильного расчета нагрузок на фундамент дома

Рис: Возможный результат неправильного расчета нагрузок на фундамент дома Ответственное отношение к проведению данных расчетов гарантирует, что фундамент под конкретное здание будет подобран правильно. В противном случае, вы рискуете построить дом на слишком слабом фундаменте, что приведет к его разрушению и деформации, либо обустроить фундамент с недостаточной опорной площадью, который под весом здания просто осядет в грунт. Важно: определение нагрузок на фундамент и сопоставление их с несущей способностью грунта лучше всего доверить профессиональным проектировочным организациям, которые выполнят все расчеты согласно строительных норм. В случае, если вы решились сделать это самостоятельно, крайне важно досконально изучить методику проведения данных расчетов.

Общие правила проведения расчёта нагрузки на фундамент

Определяется нагрузка посредством использования переменных и постоянных величин:Расчёт нагрузки на фундамент
  • масса здания;
  • вес основания;
  • снеговые нагрузки на кровлю;
  • ветряное давление на здание.
Общая масса здания вычисляется при сложении веса стен с перекрытиями, дверей с окнами, стропильной системы и кровли, а также крепежей, сантехники, декоративных элементов и количества людей, которые будут единовременно проживать в доме.

Расчёт нагрузки на ленточный фундамент

Определение нагрузки на ленточное основание начинается с подсчёта массы самой ленты, для чего используется следующая формула:

Pфл= V × q.

Расшифровка формулы:

V – объём стен;q – плотность материала основания.

Необходимо произвести суммирование всех типов давления на фундамент, для чего можно воспользоваться следующей формулой: (Pд+Pфл+ Pсн+Pв)/ Sф.

Внимание! Важно, чтобы результат вычислений, выражающийся в удельной нагрузке, был меньше допустимых значений сопротивления почвы. Разница должна составлять порядка 25%, что необходимо для компенсации неточностей.

Получение точных сведений, возможно при учёте видов стен, надо определить, какие из них несущие и выполняют функцию удержания перекрытий, лестничных пролётов, стропил. Выявляются самонесущие стены, выполняющие функцию поддержания исключительно собственной массы. Исходя из этих данных, определяют под какую сторону закладывать стены определённой ширины, с обязательной проверкой допустимых значений.

APM Civil EngineeringРасчёты нагрузки в программе "APM Civil Engineering"

Расчёт нагрузки на столбчатый фундамент

Определение нагрузки на фундамент столбчатого типа, осуществляется по одной формуле. Здесь надо учитывать, что воздействие здания будет распределяться между всеми существующими опорами. Требуется умножить площадь сечения столба (Sс) на высоту (H). Результатом вычисления станет получение объёма, который следует перемножить с плотностью материала, используемого для возведения фундамента (q)и общим числом столбиков, заглубляемых в почву.
  • Вычисления будут проводиться по следующей формуле: Pфc= Sс× H× q×N.
  • Определить суммарное сечение, можно по следующей формуле: Sсо= Sс × N.
Вычислить величину нагрузки на сваи, можно разделив массу дома на его опорную площадь, что будет выглядеть следующим образом: P/Sсо.

Важно! Если при проведении расчётов выясняется, что грунтовое давление превышает допустимые значения, то следует изменить используемые параметры и прибегнуть к расширению опорной площади. Требуется увеличить число опор и сделать их большего диаметра, что поможет получить основание с нужными параметрами.



Расчёт нагрузки на свайный фундамент

Особенностью расчёта свайного основания, является необходимость выявления массы здания (P), которая делится на количество опор.Внимание! Требуется подбирать сваи с нужными показателями длины и необходимыми прочностными характеристикам, принимая во внимание геологические характеристики грунта. Так как в процессе эксплуатации свайный фундамент несет те же нагрузки, что и остальные виды фундамента - от массы здания, полезного давления, снежного покрова и ветра.

Рассчитывать нагрузку на свайный фундамент необходимо для того, чтобы в дальнейшем при проектировании ее можно было сопоставить с максимально допустимой нагрузкой на грунт строительной площадки, и при необходимости увеличить число свай либо сечение используемых опор

Чтобы сопоставить допустимые нагрузки на свайный фундамент и грунт необходимо выполнить следующие расчеты:

  • Определить вес здания и все сопутствующие нагрузки, просуммировать их и умножить на коэффициент запаса надежности;
  • Определить опорную площадь одной сваи по формуле: "r2 * 3.14" (r- радиус сваи, 3,14 - константа), после чего вычислить общую опорную площадь основания, умножив полученную величину на количество свай в фундаменте;
  • Рассчитать фактическую нагрузку на 1 см2 грунта: массу здания разделяем на опорную площадь фундамента;
  • Полученную нагрузку сопоставить с нормативной допустимой нагрузкой на грунт.
Для примера: дом массой 95 тонн. (с учетом снеговых и ветровых нагрузок) строится на фундаменте из 50 буронабивных свай, общая опорная площадь которых составляет 35325 см2. Грунт на участке представлен твердыми глинистыми породами, которые выдерживают нагрузку в 3 кг/см2.
  • Фактическая нагрузка на грунт: 95000/35325 = 2,69 кг/см2.
Как показывают расчеты, нагрузки от здания, передаваемые фундаментов на грунт, позволяют реализовывать данный проект в конкретных грунтовых условиях.

Важно! Если бы нагрузки были больше допустимых, потребовалось бы увеличить опорную площадь фундамента, увеличив количество свай либо их сечение.



Порядок проведения вычислений и расчётов

Независимо от типа основания, расчёты производятся в следующей последовательности:
  • Необходимо выяснить параметры, касающиеся единицы длины опоры, помимо нагрузок от веса самого строения, которые состоят из массы стен, перекрытий и кровли, также определяется эксплуатационное давление, нагрузки от снегового покрова и ветровые нагрузки;
  • Расчет массы фундамента. Основание дома также будет оказывать нагрузку на почву, которую необходимо высчитать и добавить к нагрузкам от массы здания. Чтобы сделать это, нужно исходя из габаритов (высоты, ширины и периметра) определить объем основания, и умножить его на объемную плотность бетона (массу одного кубометра).
  • Расчет несущих характеристик почвы - для этого нужно определить тип грунта, и в соответствии с нормативными таблицами вычислить допустимую нагрузку на 1 кв.см. почвы.
  • Cверка полученных данных с сопротивлением почвы – если возникает необходимость, то осуществляется корректировка площади опоры, например, в случае с ленточным основанием, увеличивается его толщина. При обустройстве свайных или столбчатых оснований необходимо увеличить количество опор в фундаменте либо площадь их сечения;
  • Измерение фундамента – определение размеров;
  • Вычисление толщины подушки из песка, формируемой непосредственно под подошвой. Уплотняющая подсыпка из песка и гравия необходима для предотвращения усадки почвы под массой здания и для минимизации вертикальных сил пучения. В нормальных условиях ее толщина составляет 20 см (10 см песка и 10 см гравия), однако при строительстве тяжелых домов в пучинистом грунте она может быть увеличена до 50 см.
Необходимо учесть, что приведённые формулы расчёта нагрузки, будут актуальны исключительно в сфере малоэтажного строительства, то есть при возведении объектов высотой до 3-х этажей. Схема является упрощённой, так как учитывает только удельное сопротивление грунта, при необходимости прогнозирования сдвига грунтовых слоёв, следует обратиться за помощью к профессионалам. Желательно проводить расчёты дважды, чтобы наверняка определить нужные параметры, так как от этого зависит устойчивость здания.

Собираем показатели грунта

При проектировании фундамента необходимо проводить геодезический анализ грунта на строительной площадке, который позволяет определить три важных показателя - тип почвы, глубину ее промерзания и уровень расположения грунтовых вод.

Исходя из типа грунта вычисляется его несущая характеристика, которая используется при расчете опорной площади основания. Глубина промерзания почвы определяет уровень заглубления фундамента - при строительстве в условиях пучинистых грунтов фундамент необходимо закладывать ниже промерзающего пласта земли. На основании данных о грунтовых водах определяется необходимость обустройства дренажной системы и гидроизоляции фундамента.

Важно: вышеуказанные показатели грунта вы можете собрать самостоятельно, для этого вам потребуется лишь ручной бур и рулетка.

Структура грунтов на территории Московской области

Рис: Структура грунтов на территории Московской области Для сбора показателей необходимо с помощью ручного бура по периметру площадки под застройку сделать несколько скважин глубиной 2-2.5 м. Одна скважина должна располагаться в центре участка, еще две - в центральных частях боковых контуров предполагаемого фундамента. Необходимость бурения нескольких скважин обуславливается тем, что на разных участках площадки может наблюдаться отличающийся уровень грунтовых вод.

В первую очередь нужно определить тип почвы: в процессе бурения возьмите изымаемый из скважины грунт (с глубины 2-ух меров) и скатайте его в плотный цилиндр, толщиной 1-2 сантиметра. Затем попытайтесь согнуть цилиндр.

  • Если почва рыхлая и цилиндр из нее сформировать невозможно (она попросту рассыпается), вы имеете дело с песчаным грунтом;
  • Цилиндр скатывается, но при этом он покрыт трещинами и разламывается при сгибающем воздействии, значит грунт на участке представлен супесями;
  • Цилиндр плотный, но при сгибании ломается - легкий суглинок;
  • Грунт хорошо скатывается, но при сгибании покрывается трещинами - тяжелый суглинок с большим содержанием глины;
  • Почва легко скатывается, не трескается и не ломается при сгибании - глинистый грунт.
Далее необходимо определить показатель уровня грунтовых вод. Оставьте пробуренные скважины на ночь, чтобы они заполнились водой. На следующее утро возьмите деревянную рейку двухметровой длины и обмотайте ее бумагой, опустите рейку в скважину. По мокрому участку определите, на каком расстоянии от поверхности скважины расположена вода.

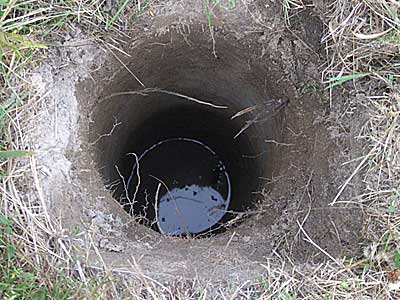

Пробная скважина для определения уровня грунтовых вод

Рис: Пробная скважина для определения уровня грунтовых вод Важно: определить фактический уровень промерзания почвы в домашних условиях невозможно. Для этого необходимо специализированное оборудование, при этом сам анализ выполняется на протяжении длительного времени наблюдения за конкретным участком.

Предлагаем вашему вниманию карту расчетной глубины промерзания почвы в разных регионах России, которую нужно использовать при самостоятельном проектировании фундамента.

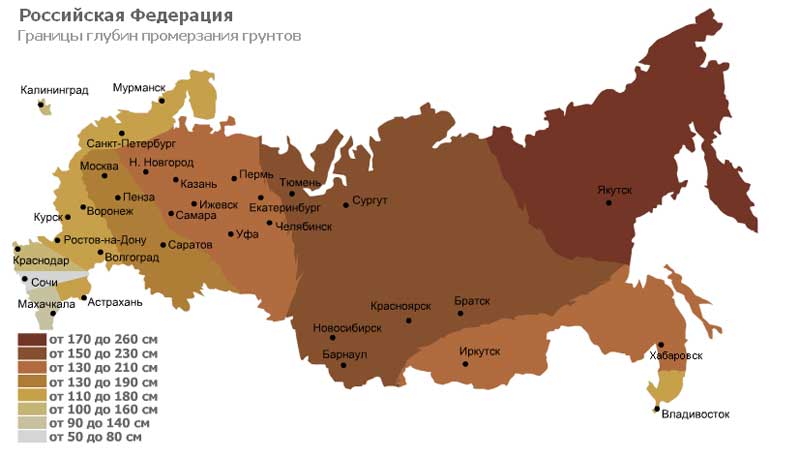

Границы промерзания грунтов в разных регионах России

Рис: Границы промерзания грунтов в разных регионах России

Определяем несущую способность грунта

Ориентировочную несущую способность грунта можно определить на основе проделанных ранее изысканий. Зная тип грунт на участке под застройку сопоставьте его с данными в нижеприведенной таблице.
Тип почвы Несущая способность (расчетное сопротивление) Тип почвы Несущая способность (расчетное сопротивление
Супесь От 2 до 3 кгс/см2 Щебенистая почва с пылевато-песчаным заполнителем 6 кгс/см2
Плотная глина От 4 до 3 кгс/см2 Щебенистая почва с заполнителем из глины От 4 до 4.5 кгс/см2
Среднеплотная глина От 3 до 5 кгс/см2 Гравийная почва с песчаным заполнителем 5 кгс/см2
Влагонасыщенная глина От 1 до 2 кгс/см2 Гравийная почва с заполнителем из глины От 3.6 до 6 кгс/см2
Пластичная глина От 2 до 3 кгс/см2 Крупный песок Среднеплотный - 5, высокоплотный - 6 кгс/см2
Суглинок От 1.9 до 3 кгс/см2 Средний песок Среднеплотный - 4, высокоплотный - 5 кгс/см2
Насыпной уплотненный грунт (песок, супеси, глина, суглинок, зола) От 1.5 до 1.9 кгс/см2 Мелкий песок Среднеплотный - 3, высокоплотный - кгс/см2
Сухая пылеватая почва Среднеплотная - 2.5, высокоплотная - 3 кгс/см2 Водонасыщенный песок Среднеплотный  - 2, высокоплотный - 3 кгс/см2
Влажная пылеватая почва Среднеплотная - 1.5, высокоплотная 2 кгс/см2 Водонасыщенная пылеватая почва Среднеплотная - 1, высокоплотная - 1.5 кгс/см2
Таблица 1: Расчетное сопротивление разных видов грунтов Важно! Для последующих расчетов необходимо брать минимальный показатель несущей способности почвы, в таком случае вы обеспечите запас дополнительного сопротивления грунта весу здания

Расчёт нагрузки с учётом площади и региона дома

Все нагрузки на фундамент состоят из двух величин - постоянных и переменных. К постоянным нагрузкам относится вес самого здания, к переменным - сила давления снегового покрова и ветра, величина которой зависит от региона, где ведется строительство.

Зная площадь дома и нормативный вес материалов, из которого он будет возводиться, можно рассчитать ориентировочную нагрузку на фундамент, исходящую от массы строения.

Для проведения расчетов воспользуйтесь следующими справочными таблицами:

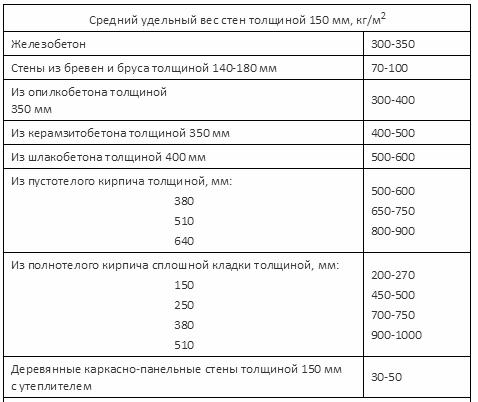

Расчетный вес стен

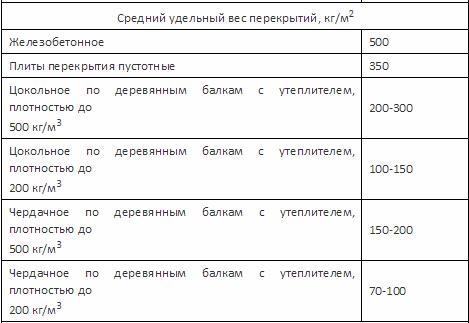

Таблица 2: Расчетный вес стен Расчетный вес перекрытийТаблица 3: Расчетный вес перекрытий Расчетный вес кровли Таблица 4:  Расчетный вес кровли

Важно! Определив массу здания вам необходимо добавить к ней полезные нагрузки (вес людей, мебели), которые будет испытывать фундамент в процессе эксплуатации здания. Расчетная величина полезных нагрузок для жилищного строительства на каждый квадратный метр перекрытия составляет 100 кг.

Следующий этап расчетов - определение нагрузок от снегового покрова. Нормативная величина снеговой нагрузки различается в разных регионах России. Для расчета вам необходимо умножить площадь кровли здания на вес 1 м2 снега и коэффициент уклона крыши.

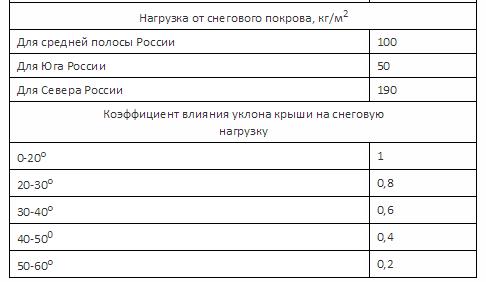

Нагрузка от снегового покрова на фундамент здания

Таблица 5: Нагрузка от снегового покрова на фундамент здания Осталось лишь рассчитать ветровую нагрузку на здание. Делается это по формуле:
  • площадь здания * (N +15*высота здания); где N - расчетная ветровая нагрузка для разных регионов России, которую вы можете увидеть на нижеприведенной карте.

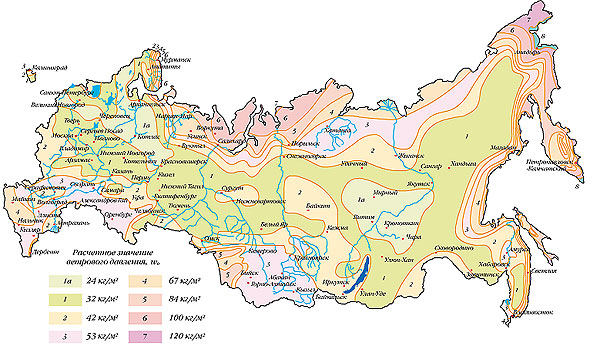

Карта ветровых нагрузок в разных регионах России

Рис: Карта ветровых нагрузок в разных регионах России

Важно! Определив все постоянные и переменные нагрузки вам необходимо их просуммировать, так вы получите совокупную нагрузку на фундамент здания. Для дальнейших расчетов ее необходимо умножить на коэффициент запаса надежности 1,5.

Наши услуги

Компания Установка Свай" занимается погружением железобетонных свай - забивка свай, лидерным бурением и поставкой свай для сооружения свайного фундамента. Если Вас интересует проведение работ, связанных с проектировкой, гео разведкой, либо возведение свайного фундамента, воспользуйтесь формой внизу сайта.

Полезные материалы

partnery-02
Несущая способность грунта

Такое свойство грунта как его несущая способность — это первоочередная информация, которую необходимо выяснить на подготовительном этапе строительства фундамента.



partnery-02
Испытания свай

При строительстве часто используют в качестве фундаментов сваи. Но прежде чем вводить такие элементы в работу, должна быть проведена проверка их на прочность.



partnery-02
Несущая способность свай

Несущая способность свайных конструкций – это определение величины нагрузки, которую она способная воспринимать с учётом деформации грунта под её основанием.





ustanovkasvai.ru

как рассчитать свайное поле, количество опор

Свайно винтовой фундаментРасчетная нагрузка на сваю определяется в процессе проектирования фундамента. Этот параметр связан с размерами подошвы и глубиной погружения опор, эксплуатационной и конструкционной массой строения, общим количеством опор на участке и несущей способностью грунта.

То есть, в расчетах нагрузки задействованы практически все параметры и характеристики свайных опор. Причем справедливо и обратное утверждение: конструктивная нагрузка на сваю для фундамента является фактором, определяющим все параметры и характеристики этой части строения. Поэтому в данной статье мы рассмотрим взаимосвязь между расчетной нагрузкой и прочими характеристиками основания. А также дадим рекомендацию по определению этих параметров и характеристик.

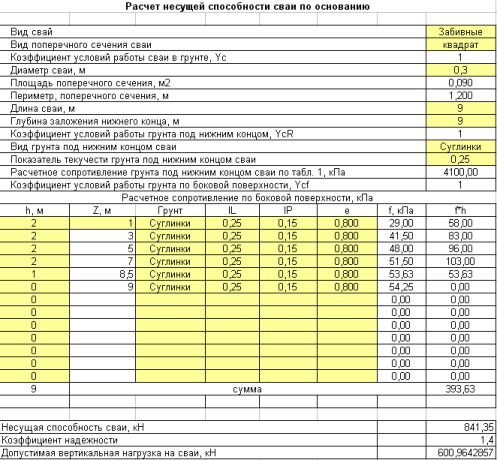

Общие указания по расчету свай

В своде правил, регламентирующем процесс строительства свайного фундамента (СП 24.13330 в редакции 2011 года) сказано, что расчет опор ведется по предельным значениям следующих характеристик:

  • Физической прочности конструкционного материала свай и элементов ростверка.
  • Несущей способности расположенного под пятой опоры грунта (с учетом уплотнения при монтаже опоры).
  • Несущей способности пяты самой сваи, расположенной на крутопадающих слоях (откосах).
  • Осадке сваи под действием вертикальной нагрузки.

Кроме того, рассчитывая железобетонные опоры нужно принимать во внимание склонность конструкционного материала к образованию трещин, раскрывающихся под действием нагрузки. А рассчитывая осадку под вертикальными силами, следует не забывать и о крутящих моментах на оголовке опоры.

Расчетная нагрузка и конструкционный материал опоры

Прочностной расчет сваи основан на сопротивляемости материалов пиковым нагрузкам. Причем объект приложения усилий – свая – рассматривается, как цельный стержень, зажатый в грунте.

Расчет количества опорВ итоге расчетное усилие прилагают к точке защемления расположенной на некотором расстоянии от подошвы опоры, определяемом по следующей формуле:

L=l+2/a ,

где l — это расстояние от подошвы до плоскости планировки грунта, а — это коэффициент деформации, определяемый по таблице из приложения к СП 24.13330.2011

Продольный изгиб сваи считается по общепринятым формулам, в которых оперируют расчетной длиной опоры, равной 15 или 25 диаметрам погруженного стержня.

Кроме того, стойкость сваи зависит и от условий эксплуатации. Поэтому расчетные значения допустимых нагрузок корректируют особым коэффициентом (g), значение которого зависит от типа почвы.

Например, для глинистых грунтов g принимает значение 1,0. Для влажных грунтов илистого типа с высоким уровнем грунтовых вод g принимает значение 0,7.

Расчет количества свай в ростверке — свайное поле

Опережение количества свай зависит от общего веса строения, площади подошвы и несущей способности грунта.

Схема такого расчета очень проста:

  • Расчет количества свайВначале определяется несущая способность почвы.
  • Затем вычисляется масса строения, в которую следует включить конструкционную, эксплуатационную и сезонную составляющую (вес стройматериала, предметов интерьера и снеговую нагрузку).
  • Далее, сопоставляя вес дома с несущей способностью почвы можно определить общую площадь подошвы фундамента.
  • Зная общую площадь подошвы и габариты сваи можно вычислить количество свай.

В финале следует рассчитать нагрузку на одну опору (по весу дома и количеству опор) и сопоставить ее с пиковой нагрузкой из прочностного расчета. И если пиковая нагрузка больше, то все в порядке, ну а если меньше, то возникает необходимость увеличения количества свай.

Зная общее количество свай можно определить параметры свайного поля – совокупности опор, удерживающих ростверк. Причем важнейшей характеристикой поля является шаг расположения свай, который зависит от диаметра опоры.

Минимальный шаг размещения сваи не может быть меньше 1,5 диаметров сваи, а максимальны – не может быть больше 6 диаметров сваи.

Расчет нагрузки погружения опоры и отказ сваи

Помимо прочностных и эксплуатационных нагрузок в расчетах свай оперируют еще и монтажными нагрузками, обеспечивающими погружение опоры.

Монтажные нагрузки должны обеспечить перемещение сваи в грунте. Воздействуя на оголовок опоры в вертикальном направлении можно преодолеть сопротивление грунта и силу трения ствола опоры о слои почвы.

Однако, со временем, под пятой опоры накапливается сверхуплотненный слой грунта, который провоцирует отказ сваи – нулевое перемещение под воздействием монтажной нагрузки.

Преодолеть отказ можно лишь увеличением монтажной нагрузки на оголовок. И если монтажные усилия приблизятся к пиковым значениям, то дальнейшее заглубление спровоцирует разрушение материала.

Поэтому при критичных значениях монтажных нагрузок практикуют технологию лидерного (предварительного) бурения. То есть свая погружается в грунт не на нулевом уровне, а на уровне дна в шахты. В итоге, монтажные нагрузки находятся в пределах пиковых значений. И погружаемая свая остается целой.

opalubok.ru

диаметр, количество и материал опор

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      фундамент лента

      Устройство фундамента из блоков ФБС

      Установка опалубки

      Заливка фундамента под дом

      вухэтажного загородного дома с мансардой

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтеплениеУстранение трещин в стенах фундамента

      Устранение трещин в стенах фундамента

      Опалубка для ростверка

      Как армировать ростверк

      Арматура траншея

      Необходимость устройства опалубки

      гидроизоляция цоколя

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройствоискусственный материал

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Что такое цоколь

      Закрыть свайный фундамент

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройствоиспытания свай

      Динамические и статические испытания свай

      Использование железобетонных свай

      Использование железобетонных свай

      винт свая

      Изготовление винтовых свай своими руками

fundamentaya.ru

Сбор нагрузок на фундамент пример, таблицы, расчёты

Расчет нагрузки на фундамент – важный этап планирования будущего сооружения. Для этих целей можно использовать калькуляторы, которых с таким функционалом немного и для расчета нужно иметь определенные знания. Чтобы не допустить ошибок, лучше использовать специальные нормативные документы, в которых содержатся все правила расчетов. Дальше мы приведем полезную информацию и покажем понятный пример того, как правильно выполнить сбор нагрузки на свайный фундамент.

svajnyj-fundament

Из чего начать расчеты?

Чтобы с точностью выполнить сбор нагрузки, нужно поэтапно рассчитать массу элементов всего сооружения: крыши, стен и перегородок.

Вес крыши

нагрузока снега на кровлюСхема нагрузок снеговой массы на кровлю (равномерное, не симметричное, снеговой мешок)



Если сравнивать с другими частями конструкции, то массу кровли стоит рассчитывать по особому принципу:

  • При исчислении ее площади нельзя брать равное значение размерам дома: она больше него на 50 см с каждой стороны, поэтому к длине и ширине приплюсовывается 1 м.
  • На ее общий вес будут влиять осадки, выводить которые в отдельный пункт не имеет смысла.

Используя винтовые сваи для основания или сооружая столбчатый фундамент, все пытаются отказаться от массивных материалов и поступают правильно: такое основание не способно выдерживать большие нагрузки. Поэтому, как пример, рассмотрим несколько самых используемых материалов:

  • Синтетика. Гибкая кровля может иметь разный вес, но среднее значение равно 25 кг/м2 (при этом минимальное равно 8 кг/м2).
  • Металл. Для расчетов принято использовать показатель в 30 кг/м2. Правда в зависимости от вида покрытия, значение веса может варьироваться.
  • Шифер. Такой материал достаточно тяжелый: 50 кг/м2.
  • Натуральная кровля. Вес 1 м2 будет составлять всего 15 кг, но о долгой службе такого покрытия говорить не приходится.

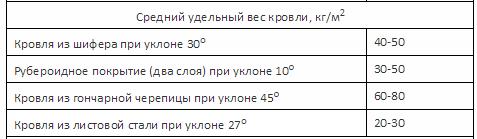

Вес некоторых кровельных материаловВес некоторых кровельных материалов



Масса снега, воздействующего на поверхность крыши, а, следовательно, и на столбчатый свайный фундамент рассчитывается не по средним показателям, а по максимальным для определенного региона.

Вес стен

Показатели веса материалов для стенПоказатели веса материалов для стен



Если используются винтовые сваи или столбчатый фундамент, то скорее всего дом будет строиться из бруса или по каркасной технологии. Для менее габаритных построек могут применяться и другие материалы.

Вес материалов, которые могут выдержать винтовые сваи:

  • Стеновые панели. В таком случае масса на 1 м2 будет равной 40 кг. Используют для экономии на фундаменте и времени работы.
  • Брус. В среднем вес такого материала 90 кг/м2. Используется очень часто. Здание отлично выдерживает столбчатый фундамент, при сооружении которого использовались винтовые сваи.
  • Кирпич. Такой пример встречается редко, но иногда, в силу острой необходимости, имеет место в строительстве. Как правило, из него сооружают дома в 1 этаж – большего веса сваи выдержать просто не способны.

При расчетах учитывайте, что приведенные выше данные взяты на основе стен в 0.15 м. Имея точную ширину собственных стен не составит труда узнать их вес.

Вес перекрытий

Средний вес перекрытийСредний вес перекрытий



Перед тем, как рассчитать нагрузку на фундамент, нужно учесть и массу перекрытий. Как уже неоднократно говорилось, используя столбчатый опорный элемент или винтовые сваи, пытаются снизить нагрузку на основание. Поэтому при сооружении домов на свайном фундаменте для перекрытий используют:

  • Монолит. Масса: около 500 кг/м2. Применяется исключительно в виде цоколя: прибавляет нагрузки и винтовые элементы могут его не выдержать. Срок службы: более века.
  • Дерево с утеплителем. При использовании в качестве цоколя будет иметь вес в 130 кг/м2, а в качестве перегородки этажей – не больше 80 кг/м2. Этот вариант имеет наилучшие характеристики экологичности, но служит мало.
  • Пустотная плита. Не используются как цоколь (не способны выдержать большую нагрузку). Масса: 300 кг. Такой пример веса для междуэтажного использования достаточно тяжелый, но показатели времени службы (больше полвека) заставляют задуматься.

Если хочется выбрать оптимальный вариант времени службы и прочности, то лучше выбрать пустотную плиту, но это требует дополнительного укрепления основания.



Пример: сбор нагрузки на свайное основание

Значение полезных нагрузокЗначение полезных нагрузок



Изучив необходимую информацию, можно начинать проводить расчеты.

Как пример, возьмем дом с такими характеристиками:

  • Количество этажей: 1.
  • Периметр: 20 на 30 м.
  • Длина перестенков: 22 м.
  • Материал дома: дерево.
  • Материал перекрытий: дерево с утеплителем.
  • Материал кровли: натуральные материалы.
  • Расположение: центральная полоса (100 кг м/2 – макс. масса снега).

Сбор нагрузки начинается с расчета площади стен (Пст). Учтите, что внешние шире внутренних в 3 раза. Поэтому Пст = Пвтс + Пвнс.

Пвнс = Пр х 3 х Вс (периметр х 3 х высота стен). Пвнс = ((20+30) х 2) х 3 х 2.7 = 810 м2.

Пвтс = Дс х Вс (длина стен х высота стен). Пвтс = 22 х 2.7 = 160.38 м2

Пст = 810 + 160.38 = 970.38 м2.

Дальше, чтобы выполнить сбор нагрузки, необходимо рассчитать длину всех опор (пример использования сваи в фундаменте исключает необходимость поиска площади):

До = Дс + Пр = 22 +100 = 125 м.

Получив значение площади стен, можно проводить сбор их массы:

Мст = Пст х Мбр – масса бруса = 970.38 х 90 = 87 334.2 кг.

Удельный вес стенУдельный вес стен



Сбор веса перекрытий аналогичен, только пример расчета подразумевает использование горизонтальных данных:

Мпр = Пвнс х Мвнс + Пвтс х Мвтс = 20 х 30 х 80 + 20 х 30 х 130 = 48 000 + 78 000 = 126 000 кг.

Осталось рассчитать вес кровли:

Мкр = Мкм + Мос (вес кровельных материалов + вес осадков)

Мкм = (а + 1) х (в + 1) х 15 = 21 х 31 х 15 = 9 765 кг.

Мос = (а + 1) х (в + 1) х 100 = 21 х 32 х 100 = 67 200 кг.

Мкр = 9 765 + 67 200 = 76 965 кг.

Теперь можно узнать общий вес дома:

Мд = Мст + Мпр + Мкр = 87 334.2 + 126 000 + 76 965 = 290 299,2 кг.

Расчет соответствия фундамента массе сооружения

Расчет осадки свайного основанияРасчет осадки свайного основания



Используя значение массы всего дома, следует узнать, смогут ли винтовые сваи выдержать его массу.

Возьмем уровень сопротивления сухой глины из таблицы ниже. Он равен 25 000 кг/м2.

Из 2

Сопротивление суглинистых грунтов

Вес бетона для свай постоянный – 2400 кг/м3.

Вес наших опор: 2.5 м. Диаметр: 0.5 м.

Измеряем площадь соприкосновения с грунтом:

3.14 х 0.05 = 0.157 м2. Переводим в объем и получаем 0.314 м3

Мопоры = 0.314 х 2400 = 753.6 кг

Будет установлена 1 опора на каждый метр длины (До х 1 = 125 опор)

М всех опор = 125 х 753.6 = 94 200 кг

Вес дома с основанием = 94 200 + 290 299,2 = 384 499.2

Сопротивление грунтаСопротивление грунта



Площадь всех опор 125 х 0.314 = 39.25 м2, что позволяет выдерживать массу сооружения = 39.25 х 25 000 (сопротивление глины) = 981 250.

Из приведенного примера получается, что расчет нагрузки на основание дал понять о неверном выборе высоты погружения и диаметра свай. Основание способно выдерживать дом с массой в 2.5 раза больше. Чтобы найти оптимальные данные, нужно провести сбор нагрузки еще раз, предварительно уменьшив длину и диаметр свай.

Как видите, выполнить расчет нагрузки на фундамент и рассчитать соответствие запланированного основания достаточно просто, особенной если речь идет об использовании свайных элементов. Но такое основание лучше использовать только для возведения легких сооружений.

rfund.ru

столбчатый, свайный и ленточный, что учесть

Любое строительство дома начинается с расчетных и проектных манипуляций. Чтобы здание прослужило верой и правдой долгие годы, его основание должно иметь достаточную прочность и способность выдерживать определенную нагрузку от стен, кровли, перекрытий и всех конструкционных особенностей постройки. В некоторых случаях с расчетной задачей успешно справляются всевозможные калькуляторы фундамента, представленные в сети. Но нередко они обрисовывают лишь общую картину, не учитывая нюансов строения. Отсюда используются механизмы, позволяющие самостоятельно провести расчет возможной нагрузки, либо доверить этот процесс квалифицированному проектировщику.

Как самостоятельно рассчитать фундамент

Оглавление:

  1. Ленточный фундамент
  2. Столбчатая и свайная основа
  3. Полезные рекомендации по расчету

Результатом качественных подсчетов являются данные по необходимой площади, конфигурации нулевого уровня и предельному давлению на грунт. Усредненного расчета для частного строительства обычно вполне достаточно, где условно принимается значение о равномерной нагрузке.

Расчет нагрузки на фундамент позволяет грамотно подойти к выбору того или иного вида основания. Для выполнения поставленной задачи необходимо оперировать следующими проектными данными:

  • вес самого здания;
  • вес и площадь нулевого уровня;
  • снеговая и ветровая нагрузка, характерная данному климатическому поясу;
  • площадь подошвы цоколя;
  • тип почвы и уровень расположения грунтовых вод;
  • планировка дома, этажность, вид кровли и ее покрытие.

Существуют некоторые различия в подсчетах для разных видов основания.

Ленточный вид

Применительно к ленточному основанию расчет производится с учетом несущей способности грунта. Если значение воздействия на почву несколько выше допустимого, то проблема решается раздвижением опорной площади нулевого уровня, то есть увеличивается ширина ленты.

С помощью ряда размерных конфигураций путем перемножения получается объем рабочей конструкции, который в свою очередь умножается на плотность бетона. Полученный результат покажет массу основания. Далее опорная площадь ленточного фундамента определяется умножением ширины цоколя на его длину.

Площадь подошвы нулевого уровня дома разделить на общую длину всех несущих стен. Полученное значение будет равно минимально допустимой ширине ленточного фундамента, которая в свою очередь не может быть меньше толщины стены.

Основа ленточного типа

Нагрузка для столбчатой и свайной основы

В случае фундамента из столбчатых свай, если расчетное давление на грунт превышает допустимые значения, то необходимо увеличить количество либо диаметр свай. В некоторых ситуациях могут потребоваться оба варианта. Число свай, требуемых для конкретного строения, узнается из общего веса строительства поделенного на несущую способность отдельного столба. При этом последнее отличается в зависимости от вида сваи. Важно не забыть и о коэффициенте запаса 1,3 при вычислении массы здания.

Расчет нагрузки на столбчатый фундамент определяется исходя из количества устанавливаемых свай. Для этого площадь основания делится на число опор. Из полученного значения извлекается квадратный корень и результатом будет необходимый размер сечения одной сваи. Отдельным пунктом рассчитывается ширина и несущая способность ростверка свайного фундамента. Вычисления производятся по аналогии с ленточным типом.

Стоит отметить, что сваи для столбчатого фундамента выполняются шагом не более 2 м и располагаются в углах строения, а также в местах пересечения несущих конструкций. На сегодняшний день это наилучший вариант для дома, так как сваи устанавливаются ниже уровня промерзания грунта, что снижает риск возникновения дальнейших деформаций.

Установка сваи

Общие рекомендации

Первоначальным проектным этапом является определение типа грунта. От этого будет зависеть глубина заложения будущего основания. Современных способов исследования существует масса, но самый доступный из них – выкопать несколько ям на участке земли под застройку и внимательно рассмотреть состав на срезе.

Глубина заложения цоколя определяется как зависимость показателей уровня сезонного промерзания почвы и типа грунта.

Тип грунтаУровень промерзанияГлубина заложения
Скальныйлюбойлюбая
Пески крупные и средниелюбойне менее 0,5 м
Пески мелкие и пылевидныеболее 2 мто же
Супесименее 2 мне менее 0,7 м
Суглинок, глинаменее 1 мНе менее расчетной глубины промерзания

Например: для Московского региона уровень промерзания грунта измеряется примерно в 140 см. На глинистой почве глубина заложения допускается только не меньше расчетной глубины промерзания. Отсюда величина заглубления цоколя будет не менее 1,4 м.

Правила закладки ленты

Определение нагрузки на основание здания позволяет:

1. выбрать наилучшее местоположение постройки;

2. свести к минимуму риск возникновения деформаций цоколя и стен;

3. предотвратить возможность проседания грунта и дальнейших деструктивных разрушений;

4. снизить расход используемых материалов.

Общее напряжение на фундамент делится на:

  • постоянное – от всего строения;
  • временное – от погодных и климатических условий.

Вес здания определяется суммарным подсчетом массы всех предметов, входящих в конструкцию дома, перекрытий, кровли, предполагаемой мебели и техники. Отсюда же вычисляется нагрузка стен на фундамент путем умножения площади и толщины стен и перегородок на массу основного материала.

Давление от кровли вычисляется исходя из величины проекции крыши, размера нагруженных сторон фундамента и общей массы. При этом играют роль конструктивные особенности, угол наклона и тип покрытия. Перекрытия также дают свое напряжение на нулевой уровень и опираются на две равнозначные стены. Площадь плиты равна величине здания, при этом необходимо учитывать их количество и удельный вес материала, из которого они изготовлены.

Показатель снегового давления воздействует на основание через стены и кровлю. Его легко можно определить, используя объем крыши, размер нагруженных сторон фундамента и общую снеговую нагрузку. Вес того или иного материала, снеговая и ветровая нагрузка – такие параметры, как правило, берутся из справочной литературы.

Суммируя показатели массы всей конструкции, полезную нагрузку, снеговой и ветровой коэффициент, получают общее значение давления на цоколь. Отдельно для дальнейших вычислений производится подсчет веса и площади фундамента.

Стандартная несущая способность любого грунта составляет 2 кг/см2. Коэффициент необходимо учитывать при определении ширины фундамента и предельно допустимого давления на почву.

Нагрузка на почву – это отношение веса здания вместе с основой к опорной площади цоколя. Величина не должна превышать 2 кг/см2. При несоответствии расчетного показателя значению стандарта решается вопрос об увеличении опорной площади основания в зависимости от его типа. При изменении конфигурации цоколя необходимо произвести новый расчет. Резюмировать все вышесказанное и автоматизировать процесс подсчета поможет онлайн калькулятор, который учитывает снеговую нагрузку конкретного региона и примерное наполнение дома (мебель, техника).

stroitel-list.ru
