Связка арматуры для фундамента: особенности процесса и конструкции. Связка арматуры для фундамента


Связка арматуры для фундамента: особенности технологии

Фундамент является основой любого здания. От того, насколько он будет качественно сделан, зависит целостность и прочность будущей конструкции. Связывание арматуры при возведении ленточного фундамента — это очень важная задача. Арматура вносит дополнительную жесткость и прочность в конструкцию. Если ее грамотно связать, то есть создать арматурный пояс, то фундамент прослужит долгие годы верой и правдой своему хозяину. Стоит поговорить подробнее, как производится связка арматуры для фундамента.

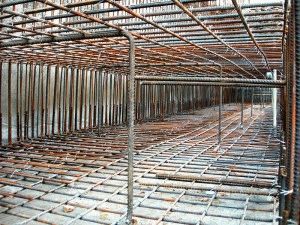

Связка арматуры для фундамента.

Благодаря арматурному поясу фундамент долго прослужит. Арматурный пояс можно создать ручным методом ил с помощью специального инструмента для вязки.

Это достаточно сложный процесс, который требует детального изучения. Существует 2 метода, как можно создать арматурный пояс для ленточного фундамента. Первый — это ручной метод, а второй — с использованием специального инструмента для вязки.

Рассматривать оба метода для ленточного фундамента нецелесообразно, так как ручная сварка уже практически не используется, ведь за окном 21 век.

Особенности вязки проволокой

Арматура для ленточного фундамента должна образовывать некий пояс, который будет представлять из себя единое целое. Этот пояс должен быть ровным, чтобы восприятие нагрузки фундаментом было равномерным. Поперечная вязка проволокой — это достаточно трудоемкий процесс.

  • вязка проволокой — это относительно новый метод, который используется для ленточного фундамента недавно. В основном его используют при строительстве коттеджей;
  • при помощи проволоки можно осуществить вязку вручную. Для этого пригодятся пассатижи или специальные крюки. Стержни арматуры в этой ситуации соединяются внахлест. Вязка осуществляется в трех местах.

Вернуться к оглавлению

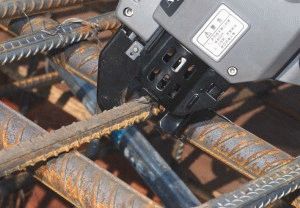

Как вязать пояс при помощи пистолета

Ручная вязка арматуры для фундамента.

Ручная вязка — это сложный процесс, поэтому лучше использовать специализированный инструмент, например пистолет для связки арматуры.

Ручная вязка — это довольно сложный процесс. Для ленточного фундамента можно использовать специализированный инструмент. Одним из вариантов является пистолет, который автоматизирует процесс вязки арматурного пояса. При этом поперечная и продольная арматура крепится достаточно удобно и быстро.

Подобные пистолеты для связки арматуры придают повышенную прочность конструкции, так как стягивают проволоку плотно и крепко. К тому же, если приобрести несколько подобных устройств, то можно привлекать к строительству значительно меньше сторонних людей.

Это, соответственно, снижает расходы на строительство в целом. Принцип работы следующий:

  • насадка для пистолета устанавливается в месте предполагаемой связки. Далее нужно нажать на курок, и качественная связка обеспечена. На каждое соединение понадобится потратить всего несколько секунд. Процесс вязки заметно ускоряется;
  • в комплекте с подобным устройством всегда идут несколько дополнительных катушек с проволокой. Арматура, как продольная, так и поперечная, должна подвергаться монтажу непосредственно при возведении ленточного фундамента.

Вернуться к оглавлению

Немного о технологии связки

Способы вязки арматуры для фундамента.

Способы вязки арматуры для фундамента.

Любое строительство всегда хочется закончить как можно скорее. Для этого необходимо добиться того, чтобы производительность труда была максимальной. Это приводит в итоге к сокращению расходов и времени. Это касается и технологии вязки арматуры.

Для грамотного решения поставленной задачи необходимо правильное разделение труда, правильная техника монтажа, а также использование специализированного инструмента.

Совет! Для начала всегда необходимо заботиться о разделении труда. Каждый человек, который будет вязать арматуру, должен иметь у себя специализированный инструмент и решать конкретную задачу. Сетку лучше всего монтировать внахлест. Этот метод является самым быстрым и эффективным.

Длина перепуска зависит от многих факторов. Самый главный — это тип арматуры. Также имеет значение тип бетона, который используется при возведении ленточного фундамента. Средняя длина перехлеста составляет 25 сантиметров.

В том случае, если необходимо сделать вертикальную конструкцию, нужно воспользоваться специализированным оборудованием или подручными средствами.

Вернуться к оглавлению

Немного о монтаже и его нюансах

Монтаж арматурных изделий: а — схема строповки; б —схема монтажа; 1 — каркас; 2 — блок вспомогательного крюка; 3 — полуавтоматический строп; 4 — кран; 5 — расчалки

Монтаж арматурных изделий осуществляется в строго определенном порядке:

  • подготовка всех необходимых элементов к установке;
  • осуществление транспортировки элемента на то место, где он должен быть установлен;
  • проведение выравнивания конкретного элемента, чтобы его положение соответствовало документации на проект;
  • вязка всех стыков.

Всегда перед монтажом элемент готовят. Его необходимо осмотреть, затем почистить жесткой стальной щеткой, а только после этого выпрямить молотком. Если, конечно, это требуется. Арматурные прутки иногда могут погнуться в результате транспортировки к месту монтажа.

Этой работой вполне могут заниматься два человека, а в некоторых случаях и один. С монтажом все значительно сложнее. Тут, скорее всего, понадобится привлечь дополнительную рабочую силу. Фиксацией и соединением с соседними элементами должны заниматься минимум три человека.

Первый должен подавать сигналы о том, куда необходимо поместить элемент и куда его нужно опустить. Двое других членов бригады при этом перемещают элемент, а затем устанавливают его на место. Далее все три человека занимаются соединением стыков при помощи специальной вязальной проволоки.

Таким образом, можно считать, что монтаж арматурного пояса для ленточного фундамента — это весьма трудоемкий процесс. Она требует грамотного и последовательного подхода. В противном случае можно не достигнуть желаемого результата.

moifundament.ru

Связка арматуры для фундамента

Фундамент дома – это опора, основа будущего строения. Арматура для фундамента является залогом надежности будущего основания. Она предотвращает образование трещин и прочих повреждений в зоне растяжения. Для железобетонного каркаса используется арматура для фундамента, изготовленная из круглой горячекатаной стали, которая может иметь периодический профиль или быть гладкой. Арматура для фундамента с периодическим профилем – это стержни с рифлениями специальной формы, выступами, выполненными под углом к оси стержня. Подобное рифление является залогом более прочного сцепления с бетоном. Армировать фундамент сверху и снизу необходимо арматурой сечением от 10-12 мм. До этого проводится расчет реальной нагрузки на фундамент, после чего выбирается арматура требуемого сечения.

Схема армирования углов ленточного фундамента.

Плиточная несущая конструкция

Арматура под фундамент – это каркас, для каждого типа оснований используется арматура отдельного вида.

Схема ленточного фундамента.

Так, армирование основания плиточного типа предполагает выполнение предварительных расчетов, которые основываются на различных факторах. Одним из главных факторов является диаметр арматуры под фундамент. В случае с рассматриваемым основанием необходимо укладывать арматуру диаметром от 1 см. От того, сколько составляет диаметр арматурных элементов, напрямую зависит прочность будущей конструкции. С другой стороны, то, сколько будет составлять данная величина хоть и имеет большое значение, но не является основополагающим фактором.

Есть и ряд других параметров, принимаемых во внимание. К примеру, общий вес будущей постройки, разновидность почвы, расположение арматуры и т.д. Чем выше будет масса постройки, тем большим будет значение деформации бетонной плиты. При условии, разумеется, что арматура фундамента не использована в достаточном количестве либо нарушены прочие правила возведения.

Когда дом стоит на хорошем грунте, схема армирования основания допускает применение изделий, диаметр которых составляет 1 см. На слабых почвах показатель увеличивается до 1,5 см. Шаг элементов – 20 см. Укладывается 31 прут, как поперек, так и вдоль. В итоге используется 62 штуки.

Поскольку нужно выполнить нижнее и верхнее армирование, число арматуры под фундамент увеличивается до 124. Нетрудно подсчитать, что при длине изделия в 6 м необходимо 744 м. Верхнюю армирующую сетку нужно обязательно связать с нижней.

Схема ленточного монолитного фундамента.

Крепление арматуры под фундамент ленточного типа обустраивается на поперечных и продольных местах пересечения арматурных элементов. Общее количество таких стыков – 961. Как правило, соединение арматуры фундамента осуществляется укрепленными элементами в соответствии с проектом, в котором должна быть установлена последовательность монтажных работ и расположение мест соединения, так, чтобы ранее уложенные элементы не мешали установке последующих. Арматура, установленная в конструкцию, должна защищаться от смещений и повреждения во время проведения бетонных работ. Для этого она временно закрепляется, а затем по мере укладки строительной смеси снимается.

Конструкции из арматуры должны быть расположены внутри основания не ближе 5 см от наружной поверхности. Арматурные прутья вбиваются в дно по периметру траншеи. В результате получается вертикальная основа будущей арматуры фундамента. Прутья вбиваются в два ряда. После этого к вертикальной основе крепятся поперечные и горизонтальные прутья. Арматуру нужно устанавливать так, чтобы внутри фундамента образовывался каркас из прутьев с шагом 30 см.

Способ крепления прутьев арматуры под фундамент между собой является одним из важнейших факторов. Вязка прутьев очень влияет на прочность железного каркаса основания.

Стыковые соединения арматуры осуществляются с помощью точечной, контактной стыковой сварки, полуавтоматической дуговой сварки, одноэлектродной или многоэлектродной сварки. Крестовые пересечения прутьев скрепляют вязальной проволокой либо при помощи проволочных соединительных скоб (скрепок), что более экономично по времени и финансам.

Материалы и инструменты

Для вязки стержней понадобятся крюки либо самые обыкновенные пассатижи. Мастер, который будет выполнять монтаж, обязательно должен владеть соответствующими навыками. Также можно использовать специальный пистолет для армирования, если таковой имеется.

Устройство ленточного сборного фундамента.

Если принимать за толщину бетонной плиты показатель, равный 20 см, арматура будет расположена в 5 см над поверхностью. Следовательно, нужны будут прутки длиной, равной 10 см. В итоге общая длина соединительного прута составит немного больше 96 м. Таким образом, для плиточного основания потребуется около 840 погонных метров.

Перед тем как начать армирование фундамента плиточного типа, необходимо произвести расчет количества вязальной проволоки. Сначала определяют метод соединения. Это объясняется тем, что вначале изготавливаются поперечные и продольные прутки нижнего армирующего пояса. Только после того, как такие работы будут завершены, к ним прикрепляются вертикальные элементы, после чего приходит очередь верхнего армирующего пояса.

Для одной связки прутков необходимо 15 см проволоки, которая сгибается пополам на 0,3 м от длины. Следовательно, понадобится около 577 м. Почему именно такая цифра? Два пояса, в каждом по 961 элементу, умножаем на величину сгибания проволоки.

Армирование ленточного фундамента

Ширина ленточного фундамента, как правило, намного меньше, чем высота. Плюс ко всему, лента не имеет столь внушительных размеров, присущих бетонным изделиям. Также она реже изгибается. На основании всех вышеупомянутых факторов, получается, что для ленточного фундамента могут использоваться прутья, диаметр которых будет меньше прутьев для плиточного основания. Однако на практике используют прутки, диаметр которых составляет 1-1,2 см. Среди прочих особенностей, характерных для ленточного основания, нужно выделить наличие двух поясов, вне зависимости от высоты самой постройки.

Армирующие элементы укладываются на нижнем и верхнем участке ленты основания. Они будут принимать все давление. Поперечная и вертикальная арматура для ленточного фундамента не вызывает нагрузок. Данный факт объясняется изготовлением из гладкого и тонкого материала. Ширина описываемых фундаментов зданий обычно составляет 40 см. Количество продольных стержней – 4 шт. Всего берется два снизу и столько же сверху. Армирование отлично подходит для различных типов почвы, от слабой до подвижной.

Рассмотрим на примере типового проекта дома 6х6 м. Длина фундамента составляет 30 м. Ребристой арматуры понадобится 120 м (не забываем про 4 стержня на верх и низ). Шаг прутьев вертикального и поперечного типа равен 0,5 м. За ширину примем 30 см. Высота составляет 70 см. Значение отступа от основания – 5 см. Отсюда вывод, что для каждого соединения необходимо 1,6 м гладкой арматуры. В связи с тем что таких соединительных участков в общем насчитывается 61, суммарная длина армирующих соединений составляет порядка 98 м. Любому соединению, в свою очередь, необходимо обеспечить четыре связки. Как нам уже известно, одной связке необходимо 30 см проволоки по сгибу или немного больше 73 м в сумме.

Стоимость материала

Что касается того, сколько стоит арматура для основания, можно лишь сказать, что сами по себе стержни стоят не очень дорого. Однако с использованием пары изделий несущее основание не построить. В целом то, сколько в итоге стоит вся арматура, зависит от вида элемента. Цифры значительно колеблются в зависимости от региона.

o-cemente.info

технологии и оптимизация процесса, этапы и суть связки, параметры арматуры

В основании любого, даже самого простого конструкционного строительного объекта, находится связка арматуры для фундамента. От того, насколько качественно и технологично она выполнена, напрямую будет зависеть стойкость, надежность и рентабельность всего возведенного строения.

Применение связки арматуры с использованием специальной ленты – важная и ответственная функциональная техническая задача. Именно эта система вносит такую необходимую дополнительную стойкость, прочность и жесткость в конструкцию. О том, какие же правила регламентируют процесс создания арматурных связок, пойдет далее речь в нашей статье.

Суть процесса

Для начала следует отметить, что существует два базовых метода, с помощью которых осуществляется связка арматуры для фундамента здания. Они подразделяются на ручную технику и ту, которая осуществляется с применением специального инструмента. Первая из них давно уже потеряла свою актуальность, поэтому перейдем сразу к рассмотрению второго типа. К его особенностям относятся следующие технологии:

Связанная арматура

  • проволочная – относительно новая функциональная система, применяется для конструирования ленточного типа фундамента очень недавно. Применима такая идея для использования при строительстве разнообразных коттеджей, а также других видов частных домов;
  • вязка ручного типа – очень сложная и затратная с точки зрения времени процедура. Лучше воспользоваться специальным арматурным поясом, который автоматизирует весь рабочий процесс. Сама конструкция в этом случае крепится очень быстро и удобно.

Технология осуществления процедуры

Вопрос о том, для чего делают связку арматуры, имеет однозначный ответ – она придает возводимому дому прочность и снижает расходы на осуществление многокомпонентных строительных процессов.

Большую популярность на сегодняшний день приобрели специально разработанные пистолеты для монтажа арматуры. Принципы их действия таковы:

  1. насадка инструмента сначала устанавливается в том месте, где предположительно будет располагаться зона для соединения конструкционных блоков;
  2. далее следует просто нажать на курок – вот и все, что нужно для того, чтобы сделать связку арматуры своими руками;
  3. каждое соединение влечет за собой временные затраты всего лишь в несколько секунд, сам процесс значительно ускорен.

Связка арматуры своими руками

Что нужно для оптимизации процесса

Для грамотного выполнения поставленной целевой задачи по связке фундамента необходимо правильно разделить трудовые обязанности рабочих, использовать оптимально подобранную монтажную технику, а также применить высококачественную специализированную совокупность связочного инструмента.

Такой критерий, как длина перепуска, напрямую детерминирован такими условиями как, скажем, вид используемой для вязки арматуры, а также характер конструкционного бетона, применяемый с целью возведения самого ленточного базового фундамента. Длина перехлеста не должна превышать величину в 25 см.

Если же перед строителем стоит функциональная задача по выполнению конструкции вертикального типа, следует обязательно воспользоваться подручными средствами либо же специализированным монтажным оборудованием.

Последовательность выполняемой работы

Порядок монтажа арматурных конструкционных изделий:

  • осуществление подготовительных работ и подбор необходимых для последующей установки изделий; Монтаж арматуры
  • транспортировка монтируемого компонента к месту, где он будет установлен;
  • процедура выравнивания того объекта, который будет обрабатываться: характер его расположения должен соответствовать требованиям, предъявленным к нему в нормативно-правовых документах;
  • непосредственно процесс вязки самих стыков.

На первом этапе работы следует обязательно осмотреть элемент и подготовить его к дальнейшей эксплуатации. При помощи специальной стальной щетки объект очищается, далее – выравнивается молотком. К сожалению, арматурные прутки время от времени гнутся в процессе процесса транспортировки к последующему месту монтажа.

Для соединения и фиксации конструкции необходимо использование силы двух-трех человек. Один из них должен давать сигналы о том, как связать арматуру фундамента, а двое других – перемещают монтируемый объект и устанавливают его на выбранное для этой опции место.

На следующем этапе работы все трое сотрудников соединяют стыки с применением специальной конструкционной вязальной проволоки.

Несколько слов о конструкционном материале

Сама арматура, используемая для конструирования фундамента, является очень серьезным высокотехнологичным и требовательным элементом с большим набором технических условий и претензий к нему. В основном свойства подобного материала подбираются на основании того, для каких построений он будет применен.

Базовым параметром арматуры является величина ее диаметра. Так, если строится небольшая баня или дачный домик, то понадобятся прутики небольшого размера – 12-14 мм, а вот для более масштабного типа постройки применимы гораздо более значительные экземпляры, величина которых составит приблизительно 18-22 см.

Само армирование представляет собой технологию по увеличению прочности любого типа здания. Этот процесс непосредственного конструирования структурного каркаса строительного объекта осуществляется без применения сварочных работ — в местах металлических стыков может возникнуть коррозия, появиться ржавый налет неприятного оттенка. Благодаря вязке, сама арматура приобретает более значимую крепость, и здание в таком случае получает надежную защиту от разрушающих его процессов.

Арматурная вязка

Технологическая специфика арматурной вязки

Незаменимым строительным инструментом для осуществления процедуры армирования выступают обыкновенные кусачки, длина которых равна 150 миллиметров. Базовые требования к ним — они должны свободно открываться и легко закрываться.

Непосредственно сам связочный процесс крайне прост – на месте своего пересечения прутики связываются при помощи специальной проволоки. Ее затягивают, а получившееся соединение загибают, используя при этом стандартные плоскогубцы. С целью сконструировать одну единицу стяжки, следует обязательно затратить проволоку, измеряющуюся длиной в 20 см.

Для осуществления стяжки основания фундамента исключительно базового ленточного конструкционного типа может быть осуществлена максимально быстрая процедура вязки арматуры при помощи предназначенного для этого специального инструмента – технологического пистолета. Он сохраняет, экономит трудозатраты и автоматизирует технологически непростой процесс. Именно благодаря такому приему, вязка осуществляется почти в 5-6 раз быстрее той, которая производится вручную.

Важно акцентировать внимание на уровне цены на такой инструмент – она достаточно высока. Поэтому перед началом работы стоит определиться, что важнее именно для вас и возводимого строительного объекта: низкая себестоимость работы либо трудозатратность и высокая эффективность. Выбор — за строителем-монтировщиком.

Заключение

Подытожим. Процесс монтажа арматурного пояса с применением ленточного типа фундамента очень временно- и энергозатратен. В любом случае его планомерное выполнение имеет четкую последовательность и поэтому требует грамотного основательного подхода к организации.

Перед началом самостоятельной работы по связке арматуры обязательно необходимо ознакомиться с теоретическими подоплеками этой процедуры; изучить, какие виды конструкционного материала бывают, каким типом методов можно пользоваться во время работы, а также, воспользовавшись Интернетом либо же советами друзей, следует четко выстроить логику и последовательность дальнейшей конструкционной деятельности. От стойкости фундамента – а в том числе и от того, как связана его арматура, — зависит прочность всей возводимой строительной конструкции, которую можно свести на «нет» всего лишь неправильно выбрав технологию армирования.

Если вы не уверены в своих силах, то лучше все же предоставить подготовительные конструкционные строительные работы специалистам – они все сделают качественно, верно и в срок. Результат прослужит вам на протяжении длительного временного промежутка, а переделывать работу не придется.

nafundamente.ru

Связка арматуры для фундамента: технологии и оптимизация процесса, этапы и суть связки, параметры арматуры

Связка арматуры для фундамента: особенности процесса и конструкции

Содержание

В основании любого, даже самого простого конструкционного строительного объекта, находится связка арматуры для фундамента. От того, насколько качественно и технологично она выполнена, напрямую будет зависеть стойкость, надежность и рентабельность всего возведенного строения.

Применение связки арматуры с использованием специальной ленты – важная и ответственная функциональная техническая задача. Именно эта система вносит такую необходимую дополнительную стойкость, прочность и жесткость в конструкцию. О том, какие же правила регламентируют процесс создания арматурных связок, пойдет далее речь в нашей статье.

Суть процесса

Для начала следует отметить, что существует два базовых метода, с помощью которых осуществляется связка арматуры для фундамента здания. Они подразделяются на ручную технику и ту, которая осуществляется с применением специального инструмента. Первая из них давно уже потеряла свою актуальность, поэтому перейдем сразу к рассмотрению второго типа. К его особенностям относятся следующие технологии:

  • проволочная – относительно новая функциональная система, применяется для конструирования ленточного типа фундамента очень недавно. Применима такая идея для использования при строительстве разнообразных коттеджей, а также других видов частных домов;
  • вязка ручного типа – очень сложная и затратная с точки зрения времени процедура. Лучше воспользоваться специальным арматурным поясом, который автоматизирует весь рабочий процесс. Сама конструкция в этом случае крепится очень быстро и удобно.

Технология осуществления процедуры

Вопрос о том, для чего делают связку арматуры, имеет однозначный ответ – она придает возводимому дому прочность и снижает расходы на осуществление многокомпонентных строительных процессов.

Большую популярность на сегодняшний день приобрели специально разработанные пистолеты для монтажа арматуры. Принципы их действия таковы:

  1. насадка инструмента сначала устанавливается в том месте, где предположительно будет располагаться зона для соединения конструкционных блоков;
  2. далее следует просто нажать на курок – вот и все, что нужно для того, чтобы сделать связку арматуры своими руками;
  3. каждое соединение влечет за собой временные затраты всего лишь в несколько секунд, сам процесс значительно ускорен.

Что нужно для оптимизации процесса

Для грамотного выполнения поставленной целевой задачи по связке фундамента необходимо правильно разделить трудовые обязанности рабочих, использовать оптимально подобранную монтажную технику, а также применить высококачественную специализированную совокупность связочного инструмента.

Такой критерий, как длина перепуска, напрямую детерминирован такими условиями как, скажем, вид используемой для вязки арматуры, а также характер конструкционного бетона, применяемый с целью возведения самого ленточного базового фундамента. Длина перехлеста не должна превышать величину в 25 см.

Если же перед строителем стоит функциональная задача по выполнению конструкции вертикального типа, следует обязательно воспользоваться подручными средствами либо же специализированным монтажным оборудованием.

Последовательность выполняемой работы

Порядок монтажа арматурных конструкционных изделий:

  • осуществление подготовительных работ и подбор необходимых для последующей установки изделий;
  • транспортировка монтируемого компонента к месту, где он будет установлен;
  • процедура выравнивания того объекта, который будет обрабатываться: характер его расположения должен соответствовать требованиям, предъявленным к нему в нормативно-правовых документах;
  • непосредственно процесс вязки самих стыков.

На первом этапе работы следует обязательно осмотреть элемент и подготовить его к дальнейшей эксплуатации. При помощи специальной стальной щетки объект очищается, далее – выравнивается молотком. К сожалению, арматурные прутки время от времени гнутся в процессе процесса транспортировки к последующему месту монтажа.

Для соединения и фиксации конструкции необходимо использование силы двух-трех человек. Один из них должен давать сигналы о том, как связать арматуру фундамента, а двое других – перемещают монтируемый объект и устанавливают его на выбранное для этой опции место.

На следующем этапе работы все трое сотрудников соединяют стыки с применением специальной конструкционной вязальной проволоки.

Несколько слов о конструкционном материале

Сама арматура, используемая для конструирования фундамента, является очень серьезным высокотехнологичным и требовательным элементом с большим набором технических условий и претензий к нему. В основном свойства подобного материала подбираются на основании того, для каких построений он будет применен.

Базовым параметром арматуры является величина ее диаметра. Так, если строится небольшая баня или дачный домик, то понадобятся прутики небольшого размера – 12-14 мм, а вот для более масштабного типа постройки применимы гораздо более значительные экземпляры, величина которых составит приблизительно 18-22 см.

Само армирование представляет собой технологию по увеличению прочности любого типа здания. Этот процесс непосредственного конструирования структурного каркаса строительного объекта осуществляется без применения сварочных работ — в местах металлических стыков может возникнуть коррозия, появиться ржавый налет неприятного оттенка. Благодаря вязке, сама арматура приобретает более значимую крепость, и здание в таком случае получает надежную защиту от разрушающих его процессов.

Технологическая специфика арматурной вязки

Незаменимым строительным инструментом для осуществления процедуры армирования выступают обыкновенные кусачки, длина которых равна 150 миллиметров. Базовые требования к ним — они должны свободно открываться и легко закрываться.

Непосредственно сам связочный процесс крайне прост – на месте своего пересечения прутики связываются при помощи специальной проволоки. Ее затягивают, а получившееся соединение загибают, используя при этом стандартные плоскогубцы. С целью сконструировать одну единицу стяжки, следует обязательно затратить проволоку, измеряющуюся длиной в 20 см.

Для осуществления стяжки основания фундамента исключительно базового ленточного конструкционного типа может быть осуществлена максимально быстрая процедура вязки арматуры при помощи предназначенного для этого специального инструмента – технологического пистолета. Он сохраняет, экономит трудозатраты и автоматизирует технологически непростой процесс. Именно благодаря такому приему, вязка осуществляется почти в 5-6 раз быстрее той, которая производится вручную.

Важно акцентировать внимание на уровне цены на такой инструмент – она достаточно высока. Поэтому перед началом работы стоит определиться, что важнее именно для вас и возводимого строительного объекта: низкая себестоимость работы либо трудозатратность и высокая эффективность. Выбор — за строителем-монтировщиком.

Заключение

Подытожим. Процесс монтажа арматурного пояса с применением ленточного типа фундамента очень временно- и энергозатратен. В любом случае его планомерное выполнение имеет четкую последовательность и поэтому требует грамотного основательного подхода к организации.

Перед началом самостоятельной работы по связке арматуры обязательно необходимо ознакомиться с теоретическими подоплеками этой процедуры; изучить, какие виды конструкционного материала бывают, каким типом методов можно пользоваться во время работы, а также, воспользовавшись Интернетом либо же советами друзей, следует четко выстроить логику и последовательность дальнейшей конструкционной деятельности. От стойкости фундамента – а в том числе и от того, как связана его арматура, — зависит прочность всей возводимой строительной конструкции, которую можно свести на «нет» всего лишь неправильно выбрав технологию армирования.

Если вы не уверены в своих силах, то лучше все же предоставить подготовительные конструкционные строительные работы специалистам – они все сделают качественно, верно и в срок. Результат прослужит вам на протяжении длительного временного промежутка, а переделывать работу не придется.

По материалам сайта: http://nafundamente.ru

fix-builder.ru

Если не связать арматуру для фундамента по технологии

Во многих строительных журналах и на страницах интернет-сайтов упоминается о вязке арматуры фундамента, ведь, если не вязать арматуру для фундамента правильно, все строение целиком будет находиться под риском его разрушения. Существует специальные технологии, позволяющие вязать арматурный каркас в соответствии с технологическими нормами. Наиболее широкое применение получила арматура с сечением 32 мм.

Армированние монолитного фундамента

Некачественное армирование фундамента, не может гарантировать вам стойкости и прочности всей конструкции помещения.

Для вязки фундамента применяются следующие методы соединения арматуры:

  • с помощью сварки арматуры;
  • соединение с помощью проволоки;
  • соединением арматуры внахлест.

Какую технологию вязки выбрать?

Может показаться, что наиболее приемлемым способом сделать качественную вязку фундамента является сварка. Но это не совсем так, ведь качество самой арматуры становится значительно хуже после сварки. Нужно обязательно привлекать специалиста (сварщика), ведь самому сделать хорошую связку арматуры будет не простым делом, тем более если не имеется соответствующего опыта. К тому же, если использовать строительный вибратор, чтобы уплотнить бетонный раствор, можно повредить сварные соединения. Поэтому качественно связать арматуру не получится, если использовать технологию сварки.

Наиболее широкое практическое применение получила вязка арматуры с помощью вязальной проволоки диаметром 0,5 мм.

Для этого вам, кроме самой проволоки, еще потребуются:

  •  пассатижи;
  •  вязальный крючок (для закручивания проволоки вокруг соединения прутьев арматуры).

Для того чтобы выполнить связку фундамента правильно, необходимо выполнить следующие действия:

  • подготовить отрезок проволоки длиной не более 30-40 м.;
  • сложить его вдвое;
  • обернуть проволокой места соединения арматуры;
  •  вдеть в петлю крючок;
  •  завести в крюк концы проволоки;
  •  очень аккуратно проворачивать крючок, ведь если переборщить проволока может порваться.
Вязка арматуры с помощью пластиковых хомутов

Используя метод вязки с помощью пластиковых хомутов, ходьба по арматуре во время проведения заливки, строго запрещается.

Если проволоки нет, можно использовать хомуты из пластика. При этом ходить по арматуре во время заливки строго запрещается.

Часто вязка осуществляется с помощью специальных скоб, при их применении значительно сокращается время, затрачиваемое на этот процесс (по сравнению с ручной вязкой). При этом узлы получаются более плотные.

Если при заливке фундамента используется не ребристая арматура, а гладкая, следует учесть тот факт, что при закручивании арматуры без специального прибора (вязального пистолета для арматуры), она будет немного отгибаться, соответственно при ее применении затраты труда увеличатся.

Качество каркаса прямо пропорционально прочности соединения прутьев. Для создания жесткой верхней и нижней сетки нужно использовать арматуру диаметром 16 мм. Монтируя нужную сетку, следует применять компенсаторы из пластмассы для равномерного распределения арматурных прутьев в фундаменте. При заливке фундамента следует позаботиться о будущих стенах строения, оставив по нескольку прутьев выпущенных вертикально для их прочного соединения с фундаментом.

Автоматический вязчик арматуры

Автоматический вязчик арматуры позволит быстро и качественно скрепить все элементы.

Как поступить, если устанавливается вязаный каркас или сетка? В этом случае обвязку фундамента арматурой нужно делать внахлест. В зависимости от типа используемой арматуры нужно правильно рассчитать длину перепуска в местах соединения прутьев. Цемент нужно использовать специальной марки (м400), чтобы фундамент был основательным и не разрушался с течением времени. Минимальная доля перехлеста должна составлять не менее 0,25 м. При строительстве монолитного фундамента или если армированный каркас более 3-х метров в высоту, необходимо использовать специальные подмостки или съемно-подъемную площадку.

Какую бы технологию вязки вы ни выбрали, главное в этом деле — произвести правильный расчет и полностью соблюдать технологию вязки.

Вернуться к оглавлению

Монолитный фундамент

Типы проволочных узлов

Типы проволочных узлов.

Монолит является самым надежным видом фундамента. Монолитный фундамент может быть простой, когда используется бетон М50, армированный (железобетон), и бутобетон, где содержание камней составляет 30-40%. Монолит более надежен и не подвержен влиянию влаги на него, отлично выдерживает вертикальную и боковую нагрузку. Монолит позволяет сооружать многоэтажные здания без риска появления трещин. Стенки котлована можно использовать как опалубку, если предварительно изолировать их рубероидом, для того чтобы цементная жидкость, находящаяся в бетоне, не уходила в землю.

Чтобы вязать каркас правильно, нужно рассчитать площадь будущего фундамента, чтобы подготовить необходимое количество бетона для заливки. Учтите, что арматурный каркас стоит достаточно дорого, поэтому, для того чтобы сократить ваши расходы на строительство, рекомендуем подробно изучить технологию заливки ленточного фундамента, ведь сделать эту работу можно самостоятельно, не прибегая к помощи строителей. Монолит или любой простой фундамент является своеобразным скелетом, от которого зависит прочность всего сооружения. Поэтому правильно выполненный расчет возведения сооружения является залогом его прочности.

Чем большее количество арматуры заложено, тем прочнее будет фундамент. Но гораздо большее значение имеет вязка каркаса, ведь, если вязать его не в соответствии с технологией, ваши средства, затраченные на строительство, будут потрачены впустую, ведь разрушение фундамента может повлечь за собой разрушение всего здания.

Вернуться к оглавлению

Как вязать каркас правильно?

Оптимальный расчет длины стержней должен быть на 0,1 м. короче ширины ленты. Причем поперечные стержни лучше использовать гладкие, с диаметром 0,6-0,8 см. Первым делом нужно выложить 2 прута арматуры, диаметром 1,2-1,6 см, располагающейся поперек, это будет дно каркаса. Затем следует смонтировать вертикальную арматуру, причем ее высота должна быть на 0,1 м. короче высоты ленты. И только потом можете приступить к созданию верхнего пояса каркаса, уложив продольную арматуру сверху.

Вернуться к оглавлению

Как правильно рассчитать строительство монолитного фундамента?

Лучше всего расчет этот доверить специалистам либо приобрести готовый монолит, ведь расчет, который делают мастера своего дела, является преимущественным и профессиональным. Вязка арматуры каркаса будет качественной, если провести ее в полной соответствии с технологией. Монолит должен иметь необходимую несущую способность. Профессиональный расчет количества необходимой арматуры для каркаса позволит предотвратить ваши затраты, если окажется, что количество материала будет больше нужного.

moifundament.ru

как правильно вязать и нужно ли вообще?

Иногда даже такая мелочь, как вязка арматуры для фундамента, порождает множество вопросов. Чем вязать? Как вязать? А может лучше варить? Сейчас разберемся со всеми этими вопросами.

Связка прутьев

И в первую очередь раз и навсегда развенчаем сомнения тех, кто выбирает между связыванием и сваркой. Есть несколько причин, которые делают использование вязальной проволоки предпочтительным:

  • Сваривать дороже, сложнее, опаснее. Необходимо специальное оборудование, электродуговая сварка представляет риск для здоровья, пожароопасна. Нужно подвести на участок электричество, найти специалиста.
  • Сварка менее надежна. Даже при небольшом объеме фундамента приходится соединять сотни точек и редко когда сварщик качественно проваривает каждый штык.
  • Особенности металлаНагрев до таких высоких температур нарушает внутреннюю структуру металла и изменяет его химический состав, он становится более хрупким, менее прочным на изгиб и разрыв — основные типы нагрузки, ради которых металл используется в бетоне.

    Особенно вредно сваривать типы арматуры, не предназначенные для такого способа обработки.

    Допустимо прихватывать сваркой только разновидность, имеющую в маркировке букву «С» (свариваемая).

Кроме того, сварка неудобна при работе в труднодоступных местах. Тяжело представить себе сварщика в узкой траншее при закладке ленточного фундамента.

Вязка проволокой проще, быстрее, удобнее и дешевле. Осталось рассмотреть как вязать арматуру для фундамента, что использовать и каким инструментом пользоваться.

Чем связывать?

Стандартным материалом является обожженная стальная проволока. Некоторые специалисты предпочитают оцинкованную, но в защите от коррозии нет никакого смысла, потому что после заливки фундамента проволока вообще не нужна, да и ржаветь в бетоне она будет медленно.

Не стоит брать необожженную проволоку, потому что она недостаточно пластична, при связывании будет трескаться и рваться.

Если же вам все-таки подсунули такой материал, то вовсе необязательно ехать в магазин и скандалить с продавцом.

Правильное соединение

Ее можно обжечь самостоятельно: положить в костер, чтобы она раскалилась докрасна, дать костру потухнуть и проволока готова.

Если процедура слабо помогла, то ее следует повторить.

Форма поперечного сечения — обязательно круглая, потому что сплющенную неудобно связывать. Диаметр — в пределах 1-2 миллиметров, в зависимости от толщины арматуры и предположительной нагрузки.

Для перевязки каркаса ленточного фундамента нужен диаметр покрупнее, потому что нагрузка на каждое пересечение прутков больше, для плиты допустимо брать тонкую проволоку.

Есть и альтернативы:

  • Хотя проволока довольно дешева, можно сэкономить на ее покупке, если есть старые покрышки грузового автомобиля. В них в качестве усиливающего корда используется аналогичная стальная проволока.

  • Использование хомутовИсключение — некоторые импортные шины, в которых применяется полимерный корд. Извлекается металл обычно путем сжигания шины.

  • В последнее время все чаще встречается связка пластиковыми хомутами.

    Функционально она ничем не уступает металлической, времени на работу уходит меньше, но при этом приходится мириться с более высокой стоимостью хомутов в сравнении с сталью.

Смотрите нашу видео-подборку по теме:

к оглавлению ↑

Инструмент для работы

Вязать арматуру можно при помощи различного инструмента:

  1. Обычный крючок. Использование крючка — самый простой способ. Крючок можно купить готовый в магазине или соорудить самому из металлического прутка. Например, из электрода. Способ простой, проверенный, при должном уровне сноровки довольно быстрый. Но после нескольких сотен связанных узелков руки ощутимо устанут.
  2. Крючок-полуавтомат. От предыдущего варианта отличается наличием спирали, аналогичной той, что используется в игрушке волчке.

    Продольное движение рукоятки преобразуется во вращение крючка.

  3. Крючок с электроприводом. Берем свой самодельный крючок и вставляем его в шуруповерт или небольшую дрель.

    Это отличное решение при выполнении больших объемов работ в легкодоступном месте, например, при связке арматурной сетки плиты. Лезть в траншею ленточного фундамента с шуруповертом не очень удобно.

  4. Вязальный пистолет. Профессиональный инструмент. Покупать его для того, чтобы перевязать арматура ленточного фундамента у себя дома, не стоит. Хотя можно взять в аренду или попросить у знакомых строителей. Вяжется с ним очень быстро и качественно.

За исключением последнего пункта, все инструменты доступны каждому за вполне умеренную цену.

к оглавлению ↑

Как делать связку самому?

Процедура проста, после получаса работы руки запоминают движения и все вяжется уже автоматически.

Как правильно вязать арматуру для фундамента:

  1. Кусок проволоки длиной 20 см (плюс-минус несколько сантиметров) складывается вдвое и слегка сгибается.
  2. Специальные винтовые крючкиОн просовывается под место пересечения двух прутков арматуры по диагонали.
  3. Концы проволоки соединяются, под нее подсовывается крючок и производится несколько вращательных движений.
  4. Переходим к следующему соединению.

Некоторые делают двойную обвязку — крест-накрест, но это отнимает в два раза больше времени, расходуется в два раза больше проволоки и при этом никакой пользы не несет.

Если одна перевязка выдерживает нагрузку, то дополнительная совершенно излишня.

Такое прочное соединение может потребоваться разве что в каркасе ленточного фундамента.

Выполняя работу, следует придерживаться некоторых правил:

  • Способы связыванияОбвязка арматуры должна надежно фиксировать прутки. Ее основная и единственная функция — обездвижить арматуру, зафиксировать ее в том положении, в котором она должна располагаться в фундаменте.

    Если прутки будут двигаться, то во время заливки бетона каркас может разрушиться.

  • Нельзя допускать, чтобы обвязка, как и сама арматура, «выглядывала» за пределы бетона, ее от воздуха, грунта, влаги должен защищать минимум 5-сантиметровый слой камня.

    Иначе металл будет ускоренно ржаветь, повреждая при этом бетон и стальной каркас.

  • Совсем не обязательно всегда вязать каждое пересечение прутков. К примеру, обвязку прутков в сетке плиты можно производить через один — в шахматном порядке. Таким образом расход времени и проволоки снижается в два раза.

Стоит внимательно отнестись к качеству перевязки вертикальных прутков в каркасе ленточного фундамента. Большая относительная высота делает конструкцию неустойчивой, желательно использовать дополнительные распорки, которые не позволят каркасу опираться на стенки траншеи.

Если используются пластиковые хомуты, то желательно использовать пассатижи для надежного затягивания. Важно помнить, что на морозе полимер стягивается, становится хрупким и поэтому легко рвется. Использовать пластик при перевязке в холодное время года нельзя.

Смотрите нашу видео-подборку по вязке арматурных прутьев:

proffu.ru

Арматура для фундамента. Армирование фундамента своими руками

Armatura-dlya-fundamenta

Все мы знаем, что при воздействии нагрузки на бетон – невозможно вызвать его упругую деформацию или пронаблюдать его необычайную пластичность; потому-что данные свойства у него напрочь отсутствуют. Не смотря на то, что у бетона довольно высокий предел прочности, силовые нагрузки он испытывает соответствующие. Поэтому, под воздействием неравномерных сил морозного пучения, разнонаправленной нагрузки со стороны стен здания – возникают деформации, способные создавать трещины в фундаменте и его постепенное разрушение.

Как видим, условий для разрушения фундамента – более чем достаточно. И наша цель, предотвратить его, уже на этапе строительства. Наиболее эффективной мерой, позволяющей обезопасить ваш фундамент от разрушений в ходе эксплуатации – является армирование фундамента. При этом в «тело» фундамента закладывается каркас из металлической арматуры. Более пластичная и упругая, по сравнению с бетоном, сталь арматуры – принимает на себя часть разрушительной нагрузки и препятствует возникновению трещин.

Виды арматуры для фундамента

Итак, мы выяснили, что самой прочной конструкцией фундамента – будет конструкция с использованием арматуры. Если вы решили производить армирование фундамента своими руками, в первую очередь необходимо определить класс и подходящий диаметр арматурных прутков. При строительстве фундамента, используется только специальные прутья, имеющие ребристую поверхность – это обеспечивает наилучший контакт стальных прутьев с бетоном. Совершенно ясно, что диаметр арматуры – во многом будет определять прочность будущей конструкции; поэтому выбирать ее толщину, следует исходя из предполагаемой нагрузки и типа грунтов. При армировании фундамента, арматура тоньше 10-ти мм, как правило, не используется

Если вы собрались строить деревянный дом на устойчивом грунте, в этом случае вполне подойдет арматура имеющая диаметр 10мм. Если дом тяжелый и строится на слабом грунте – арматура потребуется более толстая (14 – 16 мм.). Данные требования, применимы в основном к продольным, верхним и нижним элементам арматурной сетки. Поперечные, вертикальные и горизонтальные, связывающие прутья – в основном не попадают под действие больших нагрузок и используются исключительно как вспомогательные элементы для создания каркаса; а поэтому, могут иметь меньшую толщину и гладкую поверхность.

Арматура для фундамента, при правильном расположении – представляет собой прочный каркас, из 4-х продольных и множества поперечных прутьев. Особого внимания, заслуживает создание каркаса, в угловых частях фундамента. Именно здесь могут возникать самые высокие нагрузки на фундамент, поэтому целостность арматурных прутьев в этом месте – играет очень важную роль. Продольные прутья, не следует разрезать, в местах поворота ленты фундамента. Арматура для фундамента легко сгибается, и поэтому угол каркаса – должен выполняться именно гнутыми, продольными прутками арматуры. Это всего лишь полезная рекомендация, но ее применение на практике – будет весьма кстати.

В то время, когда вы производите армирование фундамента своими руками, все прутья будущего каркаса – следует прочно соединить между собой. Это можно сделать двумя способами: с помощью сварки и вязальной проволоки. В большинстве случаев используется электрическая сварка, но существует мнение, что температурный нагрев – способен ослабить прочность конструкции. Поэтому, вам решать – каким образом вы будете скреплять металлические элементы каркаса.

Ленточный фундамент и его армирование

ленточный фундамент

Армирование ленточного фундамента, производится одновременно с монтажом опалубки. Высота ленточного фундамента, может быть значительно больше его ширины. Следовательно, он не сильно подвержен горизонтальному прогибу (например, по сравнению с плиточным фундаментом) – что оказывает влияние на толщину используемой арматуры. По этой причине, арматура для ленточного фундамента, используется с минимально допустимой толщиной в 10 мм и редко – более толстая.

Армирование ленточного фундамента, предполагает создание 2-х арматурных поясов (верхнего и нижнего), их количество не зависит от высоты фундамента. Для фундамента шириной 40см, вполне будет достаточно четырех продольных прутков арматуры (2 верхних и 2 нижних). На подвижных и сыпучих грунтах, в каждый арматурный пояс, добавляется до четырех продольных прутьев; в остальных случаях, такое усиление является нецелесообразным и только увеличивает стоимость фундамента.

Для строительства дома, имеющего размер 6 х 6 метров, с внутренней 6-ти метровой несущей стеной – понадобится соорудить фундамент, общая длинна которого составит 30 метров. Расход продольной, ребристой арматуры в этом случае, составит ровно 120 метров. Вертикальные и продольные прутья для связки, устанавливаются с интервалом, не менее 0,5 м. При ширине ленты фундамента 40 см и ее высоте 70 см, на каждое поперечное соединение, понадобится 1,6 метров гладкой арматуры (ее можно использовать более тонкого диаметра – например, 6 мм). Все данные взяты с учетом того, что продольные прутья отстоят от поверхности фундамента, на 5 см с каждой стороны, то есть внешние размеры металлического каркаса – несколько меньше размеров всей ленты фундамента.

Если для связки вы решили использовать вязальную проволоку, то на каждое поперечное соединение, состоящее из четырех прутьев, понадобится около 30 см вязальной проволоки. Зная это, не трудно вычислить ее полный расход (для нашего примера, понадобится 72 метра).

Монолитный фундамент и его армирование

Армирование монолитного фундамента, точнее его сложность состоит в том, что такой фундамент может иметь несколько частей – например, плитную и ленточную, а их каркас при этом должен представлять собой единое целое. Диаметр всех рабочих стержней арматуры – не должен быть менее 10 мм.

монолитный фундамент

Армирование монолитного фундамента, состоящего из нескольких горизонтальных сеток, в частности его плиточной части – производится отдельными, взаимно перпендикулярными стержнями. Расстояние между прутами арматуры, не должно быть менее 10 см и более 20 см. Внутренние пересечения стержней в такой конструкции, фиксируются электродуговой сваркой или вязальной проволокой, в шахматном порядке. А два крайних ряда арматурных прутов, полностью соединяются по всему периметру.

Для заделки всевозможных монолитных, железобетонных стоек в такой вид фундамента, из конструкции последних – производятся выпуски арматуры, с дальнейшим присоединением к основному каркасу. Рассчитать количество материала для монолитного фундамента – будет несложно, зная его размеры.

www.luxhouse.net
