Установка свайного фундамента

Установка фундамента — это один из важнейших этапов строительства дома, ведь именно от него зависит, насколько надежной будет постройка, ведь многие проблемы (трещины в стенах, перекос здания и т.д.) со временем появляются именно по причине того, что фундамент был возведен неправильно. Хотя основную часть успеха в этом деле играет качество материалов и аккуратность исполнения, важно правильно выбрать сам тип фундамента, ведь каждый из них отличается своими нюансами. В этой статье будут подробно описаны свайные фундаменты: их плюсы и недостатки, способ их установки и различные нюансы.

Какие типы фундамента на сегодняшний день распространены

Перед тем, как описать положительные и отрицательные стороны свайных фундаментов, а также описать процедуру их монтажа, следует вкратце описать, какие разновидности фундаментов наиболее распространены на сегодняшний день. Итак, перечислим их.

  • Ленточные. Этот тип наиболее традиционный: фундамент здесь закладывается под все несущие стены в виде непрерывной ленты. В своем роде этот способ достаточно хорош и по-своему эффективен, но придется потратиться на материалы. К тому же, для ленточного фундамента не подойдет местность с подвижными или сыпучими грунтами.
  • Плитные. Эта разновидность схожа по принципу с ленточным, но вот заливается фундамент в этом случае не только под стены, а под все здание целиком. Такой тип фундаментом годится для тяжелых, габаритных построек, но вот расход материалов в этом случае будет колоссальным. Что, конечно же, влетит в копеечку.
  • Свайный тип. Он принципиально отличается от двух предыдущих: он состоит из вертикально погруженных в землю свай и установленного на нем ростверка. Главным плюсом такой конструкции является то, что дом на сваях может быть построен практически в любой местности.
  • Столбчатые. В целом принцип здесь похож на тот, что используется в свайных фундаментах, однако столбы не столь надежны, как сваи, из-за чего фундамент на столбах можно применять лишь в качестве основания для легких, небольших домиков.

Как видно, нельзя выделить какой-либо тип фундамента как универсальное решение: везде есть свои особенности. И дальше речь пойдет о том, в каких случаях рациональнее всего остановить свой выбор на свайных фундаментах.

Фундаменты на сваях — особенности, плюсы и недостатки

Одной из главных проблем, с которой сталкиваются в вопросе возведения — это «сложные» грунты. Сыпучесть, склонность к подвижности, обилие грунтовых вод — все это быстро приводит постройку в плачевное состояние. Здесь и проявляет себя с положительной стороны свайный фундамент: благодаря тому, что сваи могут глубоко погружаться в грунт и выступать над его поверхность, зданию будет обеспечена достаточная устойчивость. Плохо переносят сваи лишь горизонтальные смещения грунта: сваи в этом случае могут перекоситься. Есть и другие достоинства:

  • Экономичность. Установка свайного фундамента требует минимального расхода материалов, так что закупить их нужно будет в куда меньших объемах, чем, к примеру, при возведении ленточного фундамента.
  • Быстрота установки. Произвести монтаж свайных фундаментов можно в крайне краткие сроки. А с использованием спецтехники (к примеру, специальных буровых установок) все пройдет еще быстрее.
  • Возможность применения для тяжелых зданий. Свайные фундаменты достаточно надежны, потому их можно применять для строительства больших, тяжелых конструкций.

Есть, конечно, и негативные стороны: так, к примеру, практически во всех случаях необходима аренда спецтехники, что потребует определенных затрат.

Как проходит процесс возведения

Перед приведением описания процесса установки свайного фундамента, следует отметить, что существует две разновидности фундаментов на сваях: наливные и винтовые. В первом случае сваи делаются прямо на стройплощадки из арматурного каркаса и бетона, во втором сваи это металлические трубы с заостренным концом и специальными лопастями. Во втором случае установка пройдет быстрее, ведь не нужно отдельно бурить скважины, устанавливать арматуру и заливать все бетоном. Ниже будут описан процесс установки для обоих вариантов, однако начать лучше с более простого, то есть винтовых свай.

Строительство фундаментов на винтовых сваях

Как было сказано, возведение свайного фундамента нельзя назвать трудным, однако все же следует отнестись внимательным к каждому этапу строительства. Отдельно стоит поговорить об инструментах и материалах: возведение такого фундамента предполагает использование рулетки, водяного уровня, лопаты, раствора бетона, аппарата для сварки и непосредственной винтовых свай. А теперь перейдем к описанию этапов строительства.

  1. Вначале выполняется разметка. Если в других случаях это обычно делается при помощи кольев и веревки, то здесь такой способ не слишком рационален: проще сделать в этих местах небольшие лунки лопатой. Но вот делать полноценные скважины во всю глубину сваи нельзя: это грубое нарушение технологии. Устойчивость конструкции из-за этого может быть серьезно нарушена.
  2. После того, как почва будет размечена, можно перейти к установке свай. Сделать это можно вручную силами двоих человек. Для этого понадобится специальный прут, который вставляется в предназначенные для этого «технические уши». Еще один человек при помощи водяного уровня должен проверять, не отклонилась ли свая при вкручивании от вертикали.Вкрученные сваи
  3. Когда сваи вкручены, внутрь них заливают раствор бетона (внутри винтовые сваи полые). Это обеспечит фундаменту дополнительную надежность и устойчивость. Для дальнейшего монтажа ростверка к сваям сверху приваривают горизонтальные швеллера.
  4. Последним этапом будет монтаж ростверка: его петли привариваются к сваям, затем все стыки смазываются раствором бетона.Монтаж ростверка

Как видно, технология проста, так что такой фундамент можно возвести очень быстро, притом с минимальными затратами.

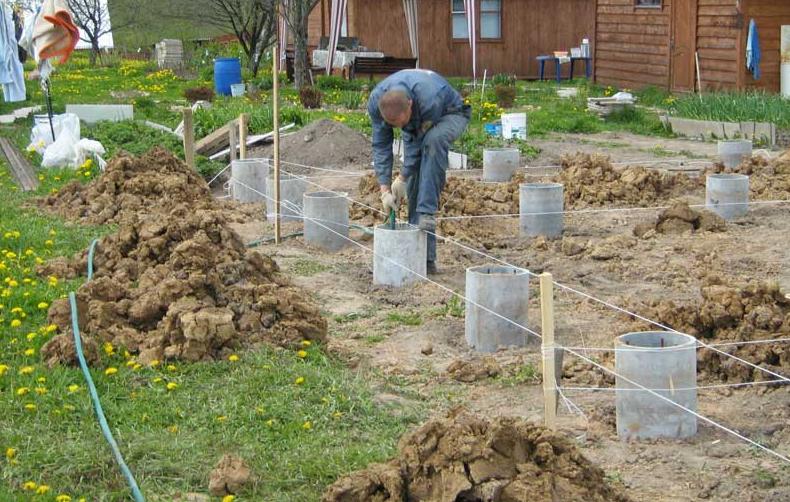

Фундамент на сваях наливного типа

Технология выполнения наливного фундамента несколько сложнее и более затратно, чем в случае с винтовыми сваями, однако и его вполне можно выполнить своими силами. Единственное что, для бурения скважин понадобится как минимум ручной бур, а как максимум — специальная бурильная машина. Происходит все следующим образом:

  1. Первым этапом будет выполнение разметки. Но теперь лучше всего будет воспользоваться как раз бечевкой и колышками. Количество свай напрямую зависит от тяжести конструкции и в каждом конкретном случае должно высчитываться индивидуально.Выполнение разметки
  2. В отмеченных местах необходимо пробурить скважины. Если диаметр будущих свай не превышает 30 см, то можно воспользоваться ручным буром. Если же предполагается сделать их более массивными, потребуется специальное оборудование. Глубина же скважины должна составлять больше полутора метров.Бурение скважин
  3. Далее следует обеспечить коонструкции качественную гидроизоляцию. Делают ее, как правило, при помощи двух слоев рубероида, свернутых в трубу. Это не только убережет фундамент от подмывающих его грунтовых вод, но и не даст бетону впитаться в почву.Рубероиды свернутые в трубу
  4. Следующим этапом будет выполнение арматурного каркаса. Для этого в каждую скважину устанавливается конструкция из скрепленных между собой трех (треугольником) или четырех (квадратом) прутьев арматуры. Скрепляются они при помощи стальной проволоки каждые полметра высоты. Длина арматуры должна быть такова, чтобы каркас возвышался над уровнем грунта примерно на 20-25 см. В некоторых случаях эта длина может быть увеличена.
  5. После установки каркаса скважины заливают раствором бетона. Заливают его слоями по 50-60 см, притом каждый слой должен тщательно утрамбовываться вибратором. Сверху к арматурным прутьям приваривается еще несколько, но уже горизонтально — именно на них будет устанавливаться ростверк.
  6. После полного высыхания бетона можно заняться монтажом ростверка. Для этого петли ростверка привариваются к прутьям арматуры, а все стыки аккуратно смазываются остатками бетонного раствора.Монтаж ростверка

Наливной тип фундамента на сваях получается затратным в основном за счет необходимости использования специальной техники, однако если дом легкий и небольшой, то слишком много техники не понадобится.

fundamentdomov.ru

Установка винтовых свай: правила и советы эксперта

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      фундамент лента

      Устройство фундамента из блоков ФБС

      Установка опалубки

      Заливка фундамента под дом

      вухэтажного загородного дома с мансардой

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтеплениеУстранение трещин в стенах фундамента

      Устранение трещин в стенах фундамента

      Опалубка для ростверка

      Как армировать ростверк

      Арматура траншея

      Необходимость устройства опалубки

      гидроизоляция цоколя

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройствоискусственный материал

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Что такое цоколь

      Закрыть свайный фундамент

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройствоиспытания свай

      Динамические и статические испытания свай

      Использование железобетонных свай

      Использование железобетонных свай

      винт свая

      Изготовление винтовых свай своими руками

fundamentaya.ru

устройство и технология закладки (видео)

Основой надежной и долговременной эксплуатации любого здания является фундамент.

Его цель заключается в противодействии силам, которые оказывают влияние на него со стороны грунта и здания, он должен устойчиво переносить любые негативные воздействия.

Схема столбчатого свайного фундамента

Схема столбчатого свайного фундамента.

Именно такими свойствами и обладает свайный фундамент.

Технология монтажа свайного фундамента

При закладке любого фундамента (не только свайного) следует соблюдать технические правила, отклонение от которых может привести к нарушению целостности и качества опорной конструкции во время эксплуатации постройки.

  1. При монтаже опоры следует учитывать уровень слабой породы грунта. Установка закладных должна осуществляться исключительно ниже этого уровня.
  2. Такие же рекомендации применимы и для глубины промерзания. Сваи необходимо устанавливать ниже этого уровня. К тому же установку бетонной опоры следует делать выше уровня земли и выводить на такой же уровень и железную арматуру для заливки ростверка. Оптимальная высота над землей — 40-50 см.

Вернуться к оглавлению

Процесс закладки фундамента на сваях

Схема винтовой сваи

Схема винтовой сваи.

  1. Перед процессом закладки следует провести предварительную разметку на этом участке под несущую конструкцию и начать с выемки рыхлого поверхностного слоя (плодородного). Вынимать грунт необходимо так, чтобы траншея была горизонтальной.
  2. По периметру конструкции с чередованием в несколько метров делаются углубления при помощи бура. Рекомендуемый диаметр до 15 см, с постепенным расширением книзу. Такие углубления закладываются тоже с учетом промерзания грунта. Внизу укладывается и тщательно трамбуется песчаная подушка, высота не менее 5 см.
  3. Внутрь полости укладывается рубероид (по кругу) и сооружается арматурный каркас.
  4. Полость заливается бетонной смесью и трамбуется. Наиболее подходящим для этой цели является электрический вибратор. Если нет возможности приобрести или арендовать такое устройство, можно самостоятельно приготовить трамбовку. При ее изготовлении следует учесть, что диаметр должен быть меньше металлического каркаса.

Смесь можно заказать или сделать самостоятельно.

Монтаж ростверка следует выполнять, соблюдая некоторые советы опытных строителей:

  • для заливки раствора обязательно применять деревянную опалубку, иначе залитый раствор очень быстро «отдаст» воду, и должной крепости фундамент не наберется;
  • для ростверка собирается металлический каркас по таким же правилам, как и для ленточного: металл приподнимают над землей и отдаляют от края ростверка, над верхним металлическим прутом следует сохранять определенный слой бетона не менее 5 см.
Схема уровня промерзания фундамента.

Схема уровня промерзания фундамента.

Монтаж ростверка тоже имеет свои особенности:

  • на плотных и устойчивых почвах можно производить заглубление ростверка в грунт;
  • на пучинистых почвах он приподнимается над землей на сваях;
  • скалистый грунт не подходит для монтажа такого вида фундамента.

Если работы проводятся при отрицательных температурах, необходимо в раствор добавлять гидрофобизатор, он позволяет бетону набираться крепости и предотвращает замерзание находящейся в нем воды. Для приготовления раствора следует подогревать воду до 40-50°С.

Если работы проходят в летний период, то воду следует брать колодезную или из водопровода. Готовую конструкцию поливать холодной водой, такие процедуры следует проводить по мере высыхания бетона, иногда через каждые 3-4 дня. Но есть возможность сократить количество поливов, накрыв полиэтиленом весь каркас.

Вернуться к оглавлению

Преимущество сваиного фундамента

Схема гидроизоляции фундамента

Схема гидроизоляции фундамента.

Установка свайного фундамента позволяет строить здания независимо от уровня повышения грунтовой воды, значительно сокращаются сроки строительных работ, поскольку отпадает необходимость в котловане. Установка свайного фундамента позволяет строить здания там, где поверхностный слой грунта рыхлый.

Можно выделить и другие преимущества:

  • во время строительства не происходит обвала или сдвига грунтов;
  • повышается устойчивость грунта на глубинное движение;
  • возведенные постройки надежно защищены от влияния горизонтальных и иных нагрузок;
  • установка свай происходит без применения тяжелой техники.

Вернуться к оглавлению

Виды свайных фундаментов

Сваи по своему способу установки подразделяются на:

  • забивные с железобетонным каркасом, металлические и деревянные, погружаются без выемки грунта;
  • оболочки, которые заглубляются в грунт, при этом может происходить выемка — частично или полностью, и полость заполняется бетоном;
  • буровые, происходит заполнение скважин бетонным раствором, сопровождается сооружением железного каркаса;
  • винтовые, происходит ввинчивание опор и уплотнение земли лопастями сваи.

Необходимый инвентарь.

Для проведения работ по установке свайного фундамента требуется такой инвентарь:

  • измерительные инструменты: рулетка, нивелир, водяной уровень;
  • ручной бур, трамбовка, лопата;
  • бетономешалка, вибратор ручной электрический, удлинитель;
  • молоток, шуруповерт для сборки каркаса.

Свайный фундамент отличается оперативностью возведения, экономичностью, универсальной установкой, подходит практически под каждый вид грунта и используется под любой стеновой строительный материал. Правильная установка основания здания позволяет возведенному зданию служить долго, и особых вложений для его длительной эксплуатации не потребуется.

moidomkarkas.ru

плюсы и минусы, виды, технология установки

За последние 10-15 лет винтовой свайный фундамент приобрел большую популярность среди тех, кто хочет построить загородный дом или баню. Возведение подобной конструкции — экономичное решение за счет низкой себестоимости и небольшого объема затратных материалов. При этом фундамент на сваях выдерживает сильную нагрузку, отличается прочностью и долговечностью.

Свайный фундамент

Свайный фундамент применяют на неустойчивом, в том числе и торфяном грунте. Конструкцию можно возвести и на неровной местности с холмами и наклонами, с любым рельефом и содержанием воды! Такая основа подойдет и для небольшого дачного домика, и для просторного загородного коттеджа, и для комфортной бани.

Плюсы

  • Не требуется использование спецтехники и дорогостоящих материалов, что сокращает время и расходы на монтаж;
  • Установка фундамента займет всего 1-3 дня;
  • Строительство дома можно начинать в день установки фундамента;
  • Простой монтаж позволит легко установить свайный фундамент своими руками;
  • Неприхотливость к грунту и почве;
  • Возможность дальнейших изменений. При необходимости вы сможете расширить дом или баню;
  • Сваи обеспечивают хорошую вентиляцию в подполье, что предотвращает появлению плесени и гнили на древесине;
  • Свайный фундамент легко ремонтировать и демонтировать, в отличие от ленточного или плитного типа;
  • Конструкция легко прослужит 100-150 лет;
  • После установки на участке не скапливается строительный мусор.

Свайный фундамент плюсы и минусы

Минусы

  • Свайный фундамент требует тщательных и сложных расчетов;
  • Увеличение массы здания и давления на почву и грунтовые воды;
  • Сваи усиливают усадку деревянного дома;
  • Конструкция осложняет или вообще не предусматривает строительство помещения с подвалом, цокольным этажом или подземным гаражом;
  • Сваи перед установкой обязательно нужно обрабатывать антикоррозийными средствами;
  • Трудоемкость процесса, так как требуется много ручной работы и физических сил;
  • Не подходит для тяжелых и многоэтажных строений.

Виды

Выделяют буронабивной, свайно-ростверковый и свайно-винтовой фундамент. Первый тип состоит из асбестоцементных труб с бетонной смесью и арматурным каркасом внутри. Трубы устанавливают в заранее подготовленные выбуренные скважины.

Буронабивной свайный фундамент

Ростверковая конструкция представляет сваи, которые углубляют в грунт. Выступающие на поверхность столбы связывают при помощи ростверка или железобетонного монолита, который и служит основанием для дома. Такая технология усиливает прочность и устойчивость строения.

Устройство винтовых свайных фундаментов представляет конструкцию из стальных столбов с винтовой лопастью внизу, за счет которой сваи вкручиваются в толщину грунта и достигают опорных плотных пластов. Это наиболее популярный вид фундамента на сваях.

Вид Преимущества Недостатки
Винтовые

сваи

Строительство при любой погоде; устойчивость к коррозии и деформации; подходит для любого типа почвы и уровня грунтовых вод, выдерживает сильные нагрузки и постепенные сдвиги грунта; легкий и быстрый монтаж; не требует спецтехники и длительной подготовки земли; не требует утепления Не подходит для сильно каменистой почвы и скального грунта; невозможно использовать для возведения цокольного этажа или подвала
Свайно- ростверковый Большая экономичность, строительство фундамента составляет до 25% сметной стоимости возведения дома, подходит для любого типа грунта, легкий и быстрый монтаж, самый прочный и надежный тип свайного фундамента Сложность обустройства подвала или цокольного этажа, не подходит для тяжелых многоэтажных домов, сложность расчетов
Набивные сваи (буронабивной) Подходит для любого типа грунта, легкий и быстрый монтаж; надежность и прочность; не требует большого количества строительных материалов, за счет большего диаметра свай повышается горизонтальная нагрузка Требует большего количества бетона, чем другие типы; разброс до 30% несущей способности однотипных свай

В любом случае все три вида отличаются быстрым и легким монтажом. После завершения работ вы сможете сразу продолжить строительство загородного дома или бани. Отметим, что свайный фундамент также подойдет для возведения массивных заборов и других ограждений. Далее рассмотрим подробнее, какие сваи лучше выбрать, и как установить свайный фундамент своими руками.

Сваи

Как выбрать сваи

Качество свай напрямую влияет на прочность и долговечность фундамента. Самодельные стройматериалы выполняются из ненадежного вторсырья и с несоблюдением техники сварки. Такие недочеты приведут к серьезным проблемам в конструкции основания и дома. Поэтому покупайте изделия на заводе, так как там изготавливают качественные столбы, которые отвечают каждому требованию при строительстве.

Сваи различаются по нескольких параметрам, в том числе и по материалу изготовления. Оптимальным вариантом для устройства фундамента являются железобетонные изделия, которые разделяют на следующие категории:

  • Со сварным наконечником подходят для частных жилых домов;
  • С литым наконечником используют для строительства промышленных объектов;
  • Двухлопастные сваи применяют при возведении крупных строений;
  • Сваи с повышенной несущей способностью подойдут для любого типа постройки. Они отличаются надежностью и долговечностью.

При выборе учитывайте, чем больше диаметр, тем прочнее и надежнее изделие. При диаметре 10,8 сантиметров толщина стенки должна быть не менее 4 миллиметров. качественные сваи выполнены только из новой стали с использованием пескоструйной и антикоррозинной обработки. Стволы изделий должны быть цельными без сварочных швов, а лопасть — с правильной и тщательно выверенной геометрией без дефектных изгибов.

Свайно-винтовой фундамент

Монтаж свайного фундамента

Прежде всего, нужно изучить особенности грунта и почвы на земельном участке. Сбор данных поможет определить глубину котлована и сделать расчет фундамента. Как уже говорилось, правильно рассчитать строительство свайной конструкции сложно. Даже незначительная ошибка приведет к растрескиванию основания и перекосу строения в дальнейшем. После расчетов подготовьте участок, расчистите площадку и уберите мусор.

Затем делают разметку колышками в тех местах, где будут находиться сваи. Столбы располагают под углами и несущими стенами здания на расстоянии 2-2,5 метров друг от друга. Винтовые сваи закручивают вручную при помощи специальной штанги и уровнем проверяют ровность положения. Трубы подрезают и выравнивают, а полость заполняют бетонной смесью. Опоры фиксируют при помощи металлического каркаса, который покрывают защитной краской.

Монтаж свайного фундамента

Конструкцию с ростверком после установки, выравнивания и заливки труб закрепляют армированным каркасом. Затем следует заливка ростверка высотой 20-40 сантиметров и шириной 20-60. Ростверк представляет плиту, которая соединяет столбы на поверхности земли. Он может быть монолитным или состоять из сборных блоков.

Единая конструкция более прочная, долговечная и легкая в установке. При обустройстве важно прочно и жестко закрепить сваи и ростверк. Под нижней частью ростверка оставляют пространство, чтобы защитить подвал (если он планируется) от промерзания и предотвратить отрыв опорных площадок свай.

Технология установки буронабивного фундамента отличается тем, что сваи не вкручивают, а монтируют в заранее приготовленные скважины. Скважины заполняют утрамбованной песчаной подушкой с гравием, а затем внутрь устанавливают столбы и заливают бетоном. Для данной конструкции тоже можно использовать ростверк, который усилит прочность и надежность фундамента.

Завершающие работы по обустройству фундамента

В процессе установки фундамента проводят коммуникационные системы в частном доме. После монтажа сваи обязательно обработайте наружную поверхность специальными защитными средствами от коррозии! Кроме того, выполняют работы по гидроизоляции и утеплению фундамента.

Гидроизоляция защитит фундамент от негативного воздействия влаги, осадков, перепад температур и морозов. Процедуру проводят и во время, и после монтажа В качестве гидроизоляционных материалов используют рубероид и другие рулонные изделия, штукатурную смесь с добавлением защитных элементов, растворы с гидрозащитным составом, жидкую резину или битумную мастику.

Утепление не потребуется только для винтовых свай. В остальных случаях фундамент нужно утеплить, хотя бы снаружи. Теплоизоляция защитит бетон от промерзания и растрескивания. После утепления конструкция меньше подвержен перепадам температур, негативному влиянию влаги.

Утепление свайного фундамента

Самый легкий и доступный способ — засыпать фундамент с внешней и внутренней стороны керамзитом толщиной 0,5-1 метр. Для утепления основания часто используют пенополистирол или распыляемый пенополиуретан, которыми покрывают наружный слой конструкции.

Учтите, что устанавливать свайный фундамент своими руками — рискованное и трудоемкое дело, который требует специфических знаний и навыков. Ошибки в расчетах , установке и отделке приведут к серьезным проблемам, в том числе растрескиванию и перекосу стен дома. Чтобы избежать негативных последствий, обратитесь к профессионалам!

Мастера “МариСруб” профессионально выполнят точный расчет и монтаж любого типа фундамента, в том числе и на винтовых сваях. Они проведут работы по установке, обработке и облицовке конструкции. Подберут подходящие материалы, рассчитают объемы и стоимость. Одновременно с монтажом специалисты прокладывают коммуникации и вентиляцию дома!

blog.marisrub.ru

Свайные фундаменты - как выполняется их монтаж

Выбрать подходящий тип фундаментов — дело непростое, но от этого зависит надежность постройки. Если основа здания построена с нарушениями технологии или же сама разновидность фундамента не подходит для конкретной ситуации, то это может обернуться в дальнейшем потрескавшимися стенами и прочими неприятностями. Потому перед тем, как начинать строительство, следует тщательно разузнать обо всех тонкостях. В этой статье речь пойдет об устройстве свайного фундамента.

Какими бывают фундаменты

Сегодня самыми популярными являются несколько типов фундаментов. Каждый из них обладает своими особенностями и предназначен для определенных условий: типов грунта, тяжести постройки. Есть у каждого вида и ряд недостатков. Потому будет нелишним ознакомиться с общим описанием каждого из них.

  • Ленточный тип. Пожалуй, именно эта разновидность является наиболее привычной: по периметру здания, а также под несущими стенами прокладывается непрерывная «лента» из железобетона. В принципе, такой фундамент достаточно неплох, но он категорически не подходит для сыпучих грунтов. К тому же, его могут изрядно повредить грунтовые воды, если в той местности, где планируется возводить здание, их слишком много. Также считается, что на строительство такого фундамента уходит много материалов, что делает его не слишком экономичным.
  • Плитный тип. Отчасти его устройство похоже на ленточную разновидность, однако фундамент в этом случае закладывается не только под стены, но и под все строение целиком, образуя монолитную плиту. Это обеспечивает лучшую надежность. Но расход материалов, а, значит, и денег, здесь будет еще большим.
  • Столбчатые фундаменты. В этом варианте основой здания будут служить столбы, сделанные, к примеру, из кирпича. Это достаточно экономично и позволяет строить здания в грунтах, склонных к подвижности. Но вот выдержать слишком тяжелое здание такой фундамент не сможет, так что годится он лишь для легких строений.
  • Фундаменты свайного типа. Этот вид считают самым удобным для «проблемных» грунтов: сыпучих, рыхлых склонных к подвижности, насыщенных грунтовыми водами. Не слишком хорошо реагируют сваи разве что на горизонтальные смещения грунта: это приводит к тому, что сваи отклоняются от вертикали. Постройка при этом может перекоситься. К тому же, монтаж такого фундамента не займет много времени, а расход материалов будет минимальным.

Как видно, у каждого типа фундаментов есть свои плюсы, равно как и недостатки. Потому выбирать ту или иную разновидность нужно исходя из конкретной ситуации.

Какие материалы и инструменты будут необходимы

Перед тем, как начать строительство свайных фундаментов, необходимо закупить все необходимые материалы. Здесь все зависит от того, какие именно сваи будут использоваться: наливные или винтовые. Второй вариант чуть более прост. Так что стоит начать именно с него. Для того, чтоб осуществить монтаж фундаментов на винтовых сваях, понадобятся:

  • Лопата.
  • Водяной уровень или нивелир.
  • Винтовые сваи.
  • Бетон (сухой или в виде готового раствора).
  • Металлические оголовки
  • Колышки и нитки для разметки.
  • Аппарат для сварки.

В некоторых случаях может понадобиться также специальный раствор, которым обрабатывают швы после сварки. Но, в принципе, обработку можно произвести и при помощи раствора бетона.

Что до наливного свайного фундамента, то здесь все обстоит несколько иначе. Сваи будут делаться непосредственно на строительной площадке, так что потребуются:

  • Ручной бур (или же бурильная машина).
  • Рубероид.
  • Стальная проволока.
  • Прутья арматурой диаметром в 6 мм.
  • Бетон.
  • Сварочный аппарат.
  • Бечевка или нитка для разметки.
  • Нивелир или водный уровень.
  • Вибратор.

Бетона в этом случае понадобится ощутимо больше, чем в случае с винтовыми сваями. Но все же наливной тип фундаментов все равно считается достаточно экономичным.

Как проходит процесс возведения свайных фундаментов

После приведения списка всех необходимых материалов можно переходить к описанию того, как проходит монтаж фундамента свайного типа. В этот раз лучше начать с наливных свай. Итак, монтаж включает в себя:

  1. Разметка местности. Прежде всего, необходимо отметить те места, где будут расположены сваи. Разметку лучше всего выполнять при помощи нитей и колышков. Важно следить за тем, чтобы отметки располагались ровно там, где они должны быть согласно плану. Для большей точности можно использовать рулетку.Разметка
  2. Бурение скважин. Для небольших зданий можно обойтись ручным буром: он годится, если диаметр свай не будет превышать 300 мм. Высота же сваи должна быть более 1,5 м. В том же случае, если требуются более массивные сваи, нужна будет специальная буровая машина. Аренда спецтехники требует дополнительной оплаты, однако это поможет значительно ускорить процесс строительства.Бурение скважин
  3. Гидроизоляция скважин. Фундамент свайного типа необходимо защитить от влаги, и подспорьем в этом деле станет рубероид: его следует разрезать, уложить в несколько слоев, свернуть в трубу, чей диаметр будет совпадать с диаметром скважины. Чтобы труба не раскрутилась, ее следует каждые полметра длины скреплять стальной проволокой. Рубероид не дает заливаемому бетону просочиться в грунт, а грунтовым водам — повредить сваи. Иногда для лучшей защиты от влаги рубероид покрывают слоем мастики.Гидроизоляция скважин
  4. Монтаж арматурного каркаса. Надежность фундаментов свайного типа в основном обеспечивается именно за счет арматурного каркаса. В каждую скважину помещаются скрепленные между собой проволокой три или четыре прута арматуры (скреплять стоит примерно каждые полметра длины). Арматурная конструкция должна на 20 сантиметров возвышаться над предполагаемой высотой свай.Монтаж арматурного каркаса
  5. Помещение в скважины бетонного раствора. Раствор можно замешать уже на стройплощадке, однако лучше закупить готовый раствор. В скважины бетон заливают послойно, каждый слой — по 60 см. После заливки каждого слоя бетон необходимо тщательно утрамбовать вибратором. Сваи должны возвышаться над землей. Обычно хватает, чтобы они выступали относительно грунта где-то 25-30 см, но в некоторых случаях сваи можно сделать более высокими.
  6. После застывания бетона следует приварить к выступающей части арматурного каркаса короткие прутья арматуры, расположенные горизонтально. К ним будут приварены петли ростверка. После проведения сварочных работ все швы и стыки следует тщательно смазать раствором бетона. На этом монтаж фундамента может считаться оконченным.Приварка выступающей части арматурного каркаса

Как видно, монтаж фундамента свайного типа не слишком сложен, но все же он требует определенного навыка, внимательности, аккуратности. Немаловажно также использовать только высококачественные материалы, чтобы конструкция простояла долгие годы. Отдельно стоит описать и процесс возведения фундаментов на винтовых сваях. Он отнимает куда меньше времени, да и в целом более прост, потому часто предпочтение отдают именно ему. Итак:

  1. Начать стоит, опять-таки, с разметки площадки лоя строительства. Места, в которые будет производиться монтаж свай, отмечаются при помощи колышков и ниток. Хотя на деле можно обойтись одной лишь лопатой: стоит лишь сделать небольшие лунки. Но чаще используют колышки.Разметка площадки
  2. В отмеченные места вкручиваются сваи. Никаких дополнительных устройств не понадобится: сваи заострены на концах, также на них есть специальные лопасти, облегчающие вкручивание. Так что сил двоих человек будет вполне достаточно. После установки внутрь свай заливают раствор бетона.Вкручивание свай
  3. Сверху на сваи привариваются металлические опалубки. К ним потом будут приварены петли ростверка. Швы, оставшиеся после сварки, обрабатывают специальным раствором, предотвращающим коррозию. Если же возможности раздобыть такой раствор нет, то можно смазать все стыки и швы бетоном.Металлическая опалубка

Прочтя все это, можно понять, что монтаж фундамента свайного типа — дело вполне посильное для исполнения своими руками. Главное лишь тщательно придерживаться технологии и выбирать для строительства только высококачественные материалы. Притом именно свайные фундаменты отлично подойдут для случаев, в которых остальные фундаменты быстро придут в негодность: для сыпучих или рыхлых грунтов, мест с повышенной влажностью и обилием грунтовых вод и т.д.

fundamentdomov.ru

Фундамент на винтовых сваях: технология монтажных работ

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Портал о фундаментах Портал о фундаментахФундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      фундамент лента

      Устройство фундамента из блоков ФБС

      Установка опалубки

      Заливка фундамента под дом

      вухэтажного загородного дома с мансардой

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтеплениеУстранение трещин в стенах фундамента

      Устранение трещин в стенах фундамента

      Опалубка для ростверка

      Как армировать ростверк

      Арматура траншея

      Необходимость устройства опалубки

      гидроизоляция цоколя

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройствоискусственный материал

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Что такое цоколь

      Закрыть свайный фундамент

      Как закрыть винтовые сваи

  • Сваи
    • ВсеВидыИнструментРаботыУстройствоиспытания свай

      Динамические и статические испытания свай

      Использование железобетонных свай

      Использование железобетонных свай

      винт свая

      Изготовление винтовых свай своими руками

fundamentaya.ru
