Изготовление камина своими руками из кирпича: фото, чертежи, пошаговая инструкция. Камин из кирпича своими руками

Простой камин из кирпича своими руками: схема, порядовки, пошаговая инструкция

Новичку без практики в печном деле сходу выложить кирпичный камин своими руками – задача весьма нелегкая. Но три составляющих – наличие времени, терпение и большое желание – помогут вам добиться успеха и сделать прекрасный домашний очаг, источник уюта и тепла в гостиной. Мы же предоставим всю теоретическую информацию и расскажем о порядке ведения кладочных работ в виде простой инструкции.

Общие сведения и устройство

По сути, традиционный английский камин – это печь упрощенной конструкции, состоящая из таких основных элементов:

• открытая топка больших размеров в виде прямоугольной ниши (портала), выложенная из полнотелого керамического кирпича;
• прямой дымоход, изображенный на схеме, оснащен специальным выступом – каминным зубом и сужающейся частью – дымосборником;
• предтопочная фронтальная площадка играет декоративную роль и одновременно защищает полы от искр из топливника;
• задвижка для регулировки тяги.

Примечание. В простых конструкциях колосники и зольная камера не предусмотрена, дрова сжигаются прямо на кирпичном поде.

В нынешних условиях камины строят исключительно для создания неповторимой атмосферы уюта в частных домах и дачах, а не с целью организовать отопление. Дело в том, что открытые очаги крайне малоэффективны, даже у более сложных моделей с двумя дымооборотами КПД не превышает 20%, поскольку львиная доля тепла попросту выходит на улицу через трубу.

Схема сложного камина с двумя дымооборотами

Нагрев комнаты происходит за счет инфракрасного излучения, выделяемого открытым пламенем. Как только оно затухает, теплоотдача прекращается. Конвективный обогрев здесь не работает — тяга дымохода, имеющего большое сечение, буквально высасывает тепло из помещения вместе с воздушным потоком. Уменьшить поперечный размер трубы нельзя – камин станет дымить в комнату. По той же причине кирпичные стенки практически не аккумулируют теплоту.

Совет по расчету размеров очага. При строительстве каминов своими руками важно добиться компромисса между задымлением помещения и слишком сильной тягой, способствующей удалению тепла вместе с воздухом. Проходное сечение дымохода должно составлять 1/9 часть от площади открытой части топливника (портала). В свою очередь, размеры фронтального проема принимаются в соотношении 1/50 к площади комнаты, а его высота – в 1,5—2 раза больше глубины топки.

Чтобы вы могли правильно подобрать габариты камина, не углубляясь в расчеты, представляем таблицу с размерами основных элементов, привязанными к площади помещения.

Инструкция по кладке камина

На различных интернет-ресурсах и в технической литературе несложно отыскать разнообразные проекты домашних и уличных очагов, сопровождающихся порядовками и фото. Но в основе всех предлагаемых конструкций лежит традиционный английский камин, который мы и предлагаем класть новичкам. В качестве примера разберем относительно небольшую модель, изображенную на чертеже и рассчитанную на комнату площадью 20—25 м².

Примечание. Если ваше помещение отличается габаритами, то размеры на чертеже можно изменить в соответствии с таблицей, только точнее подогнать их под длину и толщину кирпича (с учетом швов 5 мм).

Пошагово этапы работ выглядят следующим образом:

1. Подготовка – выбор места для будущего очага и закупка стройматериалов.
2. Устройство надежного основания – железобетонного либо кирпичного фундамента.
3. Приготовление раствора и кладка.
4. Пробный розжиг и прогрев.

По конструкции камины делятся на пристенные, угловые и встроенные. Мы выбрали первый вариант из-за простоты исполнения – постройка возводится рядом с существующей стеной. Делать угловую модель без надлежащего опыта значительно сложнее, а для встраивания конструкции в перегородку последнюю придется разбирать.

Оптимальное размещение очага – возле внутренней несущей стены или перегородки, ближе к центру комнаты. При этом постарайтесь не усложнить узел прохода дымовой трубы через кровлю – проследите, чтобы она не попала в конек. По обеим сторонам камина нужно обеспечить свободное пространство вдоль стен не менее 1 м. Наихудшее место для очага – около наружного ограждения или рядом с дверьми.

Совет. В слишком маленьких комнатах площадью до 12 м² располагать камины не рекомендуется. Тем более, не допускается строить их в квартирах многоэтажных домов. Выход из положения – установить газовую либо электрическую каминную топку и сделать облицовку из декоративного кирпича и гипсокартона, как изображено на схеме.

Необходимые стройматериалы

Чтобы самостоятельно сложить камин по представленному выше чертежу, необходимо заготовить следующие материалы:

• керамический полнотелый кирпич – 300 шт.;
• шамотный (огнеупорный) кирпич – 120 шт.;
• задвижка на дымоход;
• сухая строительная смесь для огнеупорной кладки – 150 кг;
• готовая глиняно-песчаная смесь для выкладывания печей – 250 кг;
• металлический равнополочный уголок 50 х 3 мм – 2,5 м;
• дверца печная ревизионная.

Красный керамический кирпич марки 150—200 – основной материал, применяемый в печном деле. Выбирайте полнотелый камень стандартных размеров 250 х 120 х 65 мм без трещин, желательно с гладкими боковыми сторонами. Стройматериал низкого качества и бывший в употреблении применять для кладки каминов нельзя.

Шамотный кирпич, используемый для формирования топливников дровяных и угольных печек, производится разных размеров. Вам подойдет камень 250 х 124 х 65 мм марки ША, укладываемый на специальный раствор из огнеупорной глины и мертеля.

Совет по экономии материала. Обычный керамический кирпич спокойно выдерживает температуру 700 °С, что соответствует нагреву при сжигании дров. Огнеупорные камни, чья цена существенно выше, рассчитаны на максимальную температуру 1690 °С. Отсюда вывод: если вы не планируете жарко топить камин ежедневно, то смело изготавливайте камеру сгорания из более дешевого красного кирпича.

Печные мастера умеют готовить кладочный раствор из отдельных компонентов – песка и глины (цемент не добавляется!), интуитивно подбирая точные пропорции. Новичкам же ничего не остается, кроме как построить камин на основе готовых сухих смесей, продающихся в магазинах. Если вы хотите делать раствор сами, то мы настоятельно рекомендуем сначала набить руку на более простых конструкциях. Например, сложите уличный мангал или барбекю, подбирая пропорции экспериментально, чтобы прочувствовать все нюансы работы с глиной.

Устраиваем фундамент

Поскольку общая масса кирпичного очага превышает 1 тонну, без надежного основания не обойтись. Его необходимо устроить отдельно от фундамента дома, выдержав минимальный отступ 5 см. Если камин предполагается строить в обжитой комнате, то придется вскрыть пол на участке, превышающем размеры будущей конструкции на 100 мм в каждую сторону. Для нашего примера габариты участка составят 137 х 124 см (по схеме, приведенной выше, размеры постройки равны 127 х 114 см).

Устройство фундамента для камина выполняйте по следующей пошаговой инструкции:

1. Выкопайте котлован и тщательно утрамбуйте дно. Глубина определяется по существующему фундаменту дома.
2. Уложите на дно песок и еще раз уплотните. Итоговая толщина подушки – 100 мм.
3. Котлован заложите до уровня земли бутовым камнем. В процессе засыпки заливайте все полости жидким цементным либо известковым раствором вперемешку с глиной.
4. Сформируйте сверху ровную бетонную площадку и после застывания уложите на нее 2 слоя гидроизоляции из обычного рубероида.

Примечание. В качестве забутовки сгодятся обломки бетона, старого кирпича, ракушечника и других штучных материалов.

Второй этап закладки фундамента можно выполнить двумя способами: залить железобетонную плиту либо выложить основание из красного кирпича. Первый вариант, показанный на чертеже, более надежен и удобен при дальнейшем строительстве, поскольку сплошная плита позволяет класть стенку в любом месте площадки. Реализуется он так:

1. Изготовьте и установите деревянную опалубку на высоту чистого пола здания с таким расчетом, чтобы фундаментная плита выступала за габариты будущего камина на 50 мм во все стороны.
2. Свяжите сетку из железной арматуры диаметром 12—16 мм и выставьте ее на высоте 5 см от рубероида, используя небольшие подкладки из дерева.
3. Приготовьте бетон марки 150, смешивая цемент М400, песок и щебенку в пропорциях 1 : 3 : 5. Уложите бетонную смесь в опалубку и выровняйте площадку правилом по строительному уровню.

После 7 суток отвердевания бетона опалубку снимите и обработайте стенки фундамента битумной мастикой. Перед тем как выложить камин, дождитесь полного застывания железобетонной плиты (еще 3 недели), после чего застелите ее 2 слоями рубероида и приступайте к самой кладке. Чтобы не допустить ошибок при устройстве фундамента, посмотрите видео от печного мастера:

Правила каминной кладки

Выложить обычную стену и тело камина из кирпича – две разные вещи. Так что перед тем как построить домашний очаг, ознакомьтесь с общими правилами его возведения:

• при изготовлении огнеупорного и глиняного раствора четко соблюдайте соотношение сухой смеси и воды, указанное на упаковке производителем;
• камни каждого ряда сначала раскладывайте насухо, подгоняйте и подпиливайте согласно порядовкам, и только потом ставьте на раствор;
• красный кирпич перед укладкой на места замачивайте в воде на 3—5 минут, пока не перестанут появляться воздушные пузырьки;
• соблюдайте максимальную толщину швов 5 мм;
• участки кладки из керамического и шамотного кирпича не связывайте между собой;
• постоянно проверяйте вертикаль в разных точках отвесом и горизонталь строительным уровнем;
• при монтаже уголков из металла ряд опирающихся на него камней нужно класть без раствора.

Примечание. Огнеупорные камни замачивать не рекомендуется, а только ополаскивать водой от пыли, потому что материал долго отдает влагу и после растопки может лопнуть.

В процессе работы кирпичи можно пристукивать, но двигать в горизонтальной плоскости крайне нежелательно. Выпирающие излишки раствора удаляйте мастерком, а с внутренней стороны протирайте всю стенку влажной тряпкой, чтобы образовалась гладкая поверхность. Подробное описание процесса смотрите в очередном видео:

Порядок ведения работ

Первым делом фундаментная плита накрывается листом оцинкованного кровельного железа, а сверху – базальтовым картоном. Впрочем, по мнению специалистов, последний успешно заменяется войлоком, пропитанным жидкой глиной. Требуемый набор кладочного инструмента показан на рисунке.

Первыми двумя рядами керамического кирпича формируется основание камина и предтопочная площадка, 3-м и 4-м – подовая часть топки. Обратите внимание: на порядовке красный и шамотный камень обозначен различными цветами. Пятый и последующий ряды (вплоть до 11-го) образуют стенки камеры сгорания и наружный контур портала.

Уложив 12-й ряд камней, установите стальные уголки, служащие опорой передней стены. Следующие уровни формируют дымосборник и каминный зуб, что и показано на порядовой схеме. На 16-м ряду в заднюю стенку встраивается прочистная дверца.

Ряды кирпичей с 17-го по 23-й образуют тело камина, а оставшиеся 3 уровня – дымоход. На 26-м ряду в него встраивается задвижка.

Дальнейшая кладка дымовой трубы выполняется до нужной высоты по одинаковой схеме, исключая узел прохода через перекрытие. Здесь необходимо выложить специальное расширение – разделку, чья задача – оградить деревянные конструкции от раскаленных дымовых газов. По правилам пожарной безопасности горючий материал перекрытия должен быть защищен кирпичной стеной 38 см в толщину. Все требования к трубе дымохода, включая ее высоту, отражены на схеме:

В заключение – пробная растопка очага

После высыхания раствора, на что потребуется 10—14 дней, произведите первую растопку. Здесь важно соблюдать одно правило: вся кладка должна прогреваться постепенно, чтобы не возникло трещин. Положите на подовую часть небольшую охапку хвороста или щепок, полностью откройте заслонку и подожгите их. Дальше подкладывайте дрова небольшими порциями в течение нескольких часов, следя за стенами очага и дымохода. Фиксируйте появление трещин – потом заделаете их тем же раствором.

Готовый камин можно оформить различными способами – оштукатурить, украсить плиткой с изразцами либо окрасить. Конечно, при условии, что после полного разогрева он функционирует исправно и кладка не дала крупных трещин. Если вы делали все по инструкции и без спешки, то ввод в эксплуатацию наверняка обойдется без проблем.

qustu.com

Камин из кирпича своими руками: пошаговая инструкция + порядовки

Классический дровяной камин придает дому неповторимый уют и очарование, но многие считают его слишком дорогим удовольствием, полагая, что выложить камин своими руками из кирпича – работа для профессионалов. На самом деле эта задача не так сложна, достаточно найти подходящий чертеж или схему-порядовку, запастись материалом, и в вашем доме появится настоящий камин с потрескивающими в нем дровами.

Камин из кирпича своими руками

Содержание статьи

Выбор размеров и формы камина

Любые строительные работы начинаются с проекта, и прежде чем приступить к постройке камина, необходимо определиться с размерами и формой вашего очага, ведь от них зависит не только его внешний вид, но и ваша безопасность.

Какие размеры камина считаются идеальными? Однозначного ответа на этот вопрос не существует, вам придется ориентироваться на размеры комнаты, классические пропорции и стандартный размер кирпича.

1. Определяем размеры топки. Для этого измеряем площадь комнаты и делим ее на 100. Например, для гостиной площадью 30 квадратных метров достаточно площади камеры сгорания 0,3 метра.
2. Находим глубину топки. По отношению к ее ширине глубина должна быть в 1,5-2,5 раза меньше. Так, для выбранной площади топки 0,3 метра при отношении глубины к ширине 1:2 глубина будет равна 37,5 см – полтора кирпича, а ширина 75 см – три кирпича.
3. Находим высоту топки. Она должна быть больше ширины в 1,5 раза: для топки шириной в три кирпича принимаем высоту чуть более метра, что соответствует 14-15 рядам кладки.
4. Определяем еще один важный параметр – площадь дымового отверстия. Она должна иметь отношение к площади топки как 1:10 или 1:15. Сама дымовая труба может быть чуть шире, при этом высота прямого участка не должна быть менее 3 метров и более 5 метров, в противном случае будет сложно добиться устойчивой тяги.

Проще всего использовать готовые чертежи каминов из кирпича – в этом случае вам не придется самостоятельно прорисовывать раскладку и удастся избежать неприятных сюрпризов при растопке. Из предложенных вариантов вам предстоит выбрать наиболее подходящий по размерам и форме камин, после этого можно закупать материал и приступать к работе.

Готовые схемы-порядовки

1. Угловой камин из кирпича, как правило, устанавливают в небольшой гостиной или спальне, ведь он экономит пространство, при этом эффективно обогревая его. Схема кладки такого камина представлена на рисунке.Размеры камина – 1х1 метр. Внешние стенки выполнены из керамического красного кирпича (2 сотни штук), топка – из огнеупорного кирпича (1 сотня штук). Кроме того, вам понадобится глина и песок, цемент, бетон для фундамента.

   Пошаговая схема порядовки камина из кирпича — фото

2. Самая простая схема камина из кирпича для начинающих печников – настоящее спасение, ведь для установки этого очага вам потребуется совсем не много материала, при этом он способен обогреть достаточно большую комнату – до 35 квадратных метров. Габаритные размеры такого камина – 65х115 см, количество керамического кирпича – около 250 штук, шамотного кирпича понадобится около 100 штук. Также приготовьте два мешка печной глины, три-четыре мешка сухого песка, немного цемента. Еще вам понадобится трубная заслонка и стальной уголок для свода топки. Порядовка камина из кирпича «для новичков» представлена на рисунке.

   Простая схема выкладки камина из кирпича

3. Для большой гостиной в классическом стиле необходим солидный английский камин. Чтобы сложить такой очаг, нужен опыт работы с кирпичной кладкой и четкое следование схеме.

Необходимые материалы:

• красный керамический кирпич – 300 штук;
• шамотный кирпич – 130 штук;
• глина печная или огнеупорная кладочная смесь – пара мешков;
• песок карьерный – 4 мешка;
• цемент – 1 мешок;
• металлический уголок и стальная полоса – 3 отрезка по 1 метру;
• печная дверка для прочистки дымохода;
• печная заслонка.

Схема камина из кирпича в английском стиле и его размеры приведены на рисунке.

Схема английского кирпичного камина с прямым дымоходом — фото

Общие приемы кладки каминов очень похожи, поэтому в статье рассмотрен самый сложный вариант – английский камин из кирпича с косой вытяжкой. О том, как сложить угловой камин из кирпича, вы можете узнать из статьи об угловых каминах, а кладка простого камина для новичков не должна вызвать затруднений, если вы внимательно изучите наши рекомендации.

Требования к фундаменту камина

Устойчивость камина зависит не только от кладки, но и от надежности его основы. Фундамент для камина необходимо заливать отдельно от фундамента здания, в противном случае при сезонных сдвигах грунта возможны повреждения очага и дымохода. Если камин устанавливают у несущей стены, между ленточным фундаментом дома и основанием камин делают компенсационную подушку из песка – засыпают его между фундаментами и проливают водой.

Высота основания под камин должна быть такой, чтобы первый ряд кладки находился на уровне чистового пола. Котлован под фундамент может быть неглубоким, при этом на пучинистых грунтах обязательно выполняют песчано-гравийную подушку толщиной не менее 0,5 метров. Слой песка и гравия компенсирует сдвиги грунта и предупреждает капиллярный подъем воды из него, что обеспечивает гидроизоляцию самого фундамента и стенок камина.

Фундамент заливают из бетона М150-М300 с обязательным армированием. Опалубку делают из досок или фанеры, скрепляя щиты саморезами. Размер заливаемого фундамента должен превышатьразмеры камина с каждой из сторон на 10 см. Чертежи каминов из кирпича, как правило, содержат нужные размеры, и при заливке фундамента можно смело их использовать.

После заливки фундамента следует выдержать бетон до набора критической прочности примерно 5-7 суток, после этого можно приступать к разметке и кладке камина, предварительно уложив двойной слой дополнительной гидроизоляции – рубероида.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

   Порядовая кладка камина — первые 4 ряда

3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.

   Порядовая кладка камина — 5, 6, 7, 8 ряд

4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.

   Порядовая кладка камина 13-16 ряд — фотография

5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.

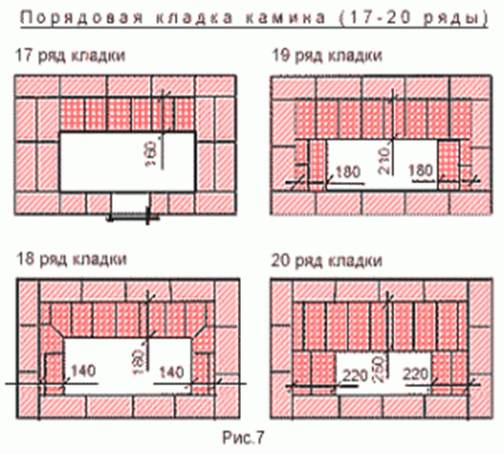

   Кладка камина 17-20 ряд

6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.

   Кладка камина из кирпича 21-26 ряды

7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Видео — камин из кирпича своими руками

Понравилась статья? Сохраните, чтобы не потерять!

kamin-expert.ru

Камин своими руками - схемы, чертежи и лучшие проекты (81 фото)

В современном жилище открытый огонь можно встретить лишь на плите под кастрюлей или же в недрах котлов отопления. Однако видеть в своем доме живое открытое пламя желают многие, поэтому о том, как сделать камин своими руками задумываются люди довольно часто.

Немного о каминных конструкциях

Конструкция реального камина небольшая, поэтому в отличие от печи тепла он выделяет меньше. Соответственно и роль его в доме больше декор-эстетическая, чем практическая. Однако даже декоративный камин способен наполнить помещение теплом.

Современные каминные установки выпускаются с топкой закрытого типа, поэтому там получается конвекционный воздушный нагрев.

Как устроен камин открытого типа

Каминная открытая установка состоит из набора частей:

• топливника (топки) – здесь осуществляется процесс сгорания топлива;
• портала – служит декор обрамлением топливника;
• пода – нижняя часть топки;
• колосниковой решетки – поддерживает топливо и способствует подаче воздушных масс снизу;
• зольника – здесь собирается зола;
• предтопочной площадки – для попадания искорок и декор-оформления;
• зеркала – задняя отражающая тепло часть камина;
• дымового карниза – не дает смешиваться потокам воздуха и проникать дыму в комнаты;
• дымосборника (хайло) – здесь собираются продукты сгорания;
• дымовой горловины, дымохода;
• шибера – закрывает дымоход от проникновения холодных воздушных потоков с улицы.

Расчет размера конструкции камина

В разработке будущего камина должна участвовать не только фантазия хозяев, но и строгие инженерные вычисления.

Главные величины, которые следует вывести путем инженерных вычислений это: размер конструкции камина; величина высоты; сечение каминного дымохода.

Чтобы правильно выложить камин своими руками из кирпича, следует учитывать следующее:

• Площадь топки имеет соотношение к площади комнаты, в которой размещен камин, в пропорции 1 к 50.
• Узнав площадь портала, следует установить величину высоты и ширины. Правильно, если они соотносятся в виде пропорции 2:3.
• Далее устанавливают глубину топливника, составляющую две трети от портальной высоты.
• Подиум, лежащий впереди камина, должен на 50 см выступать в целях пожаробезопасности.
• Задняя стенка в топливнике делается под наклоном 20 – 22 градуса от вертикали.
• Стенки с боков располагаются под наклоном в 45 – 60 градусов для отражения тепловых потоков.
• Высота дымохода делается на пол метра выше крышного конька.
• Длина дымоходной трубы –5 метров и более.

Для самостоятельного возведения каминной установки лучше воспользоваться готовым рассчитанным проектом.

Где обустроить каминную установку

Камин может быть встроен в стеновую перегородку дома. Обычно такое строительство планируется еще на этапе строительных работ.

Другой вариант – пристроенная конструкция, для которой уже потребуется наличие собственной площади. Угловой тип каминов удобен для возведения в квадратных по форме комнатах.

Материалы

Главный материал при возведении каминной конструкции – кирпич. Здесь используется специальный печной материал, представленный двумя видами:

Красные кирпичные печные элементы – могут выдерживать температурный показатель в тысячу градусов. Маркировка такого материала не выбирается меньше М200, при этом габариты от стандарта не могут отличаться больше, чем на 2 мм. Ударив по нему молотком получится звон.

Полнотелые шамотные элементы кирпича – используются для выкладки в местах, контактирующих с открытым огнем – топливниках. Размеры такого кирпича могут быть разными.

Осматривая кирпичные элементы, стоит учитывать, что на их поверхностных плоскостях и на местах расколов цвет должен быть однотонным, без прожилок.

Для возведения камина количество покупаемого материала должно превышать рассчитанное на 10%.

Растворы для выкладки элементов кирпича для камина изготавливаются путем смешивания глины и песка. Чтобы получить правильный раствор придется изрядно попотеть, поэтому лучше купить в магазине уже готовый состав, который лишь необходимо приготовить в соответствии с инструкцией.

Обустройство фундамента

Так как вес готового камина измеряется тоннами, то для его возведения нужен отдельный фундамент. Для его оборудования выбирается участок, который будет шире самой конструкции на 20 см.

Напольное покрытие дома нужно демонтировать и выкопать котлован с глубиной пол метра, дно хорошенько почистить.

На дно сыпется слой крупной песочной фракции толщиной 10 см, проливается и трамбуется. Сверху засыпают щебень. Затем устанавливают опалубку, так чтобы габариты фундамента получались больше каминных на 5 см.

Заливается первый слой из цемента, песка и щебенки. Сверху кладется арматурный каркас. Наливается второй слой бетона.

После 28 дней созревания бетона можно выложить ряд из кирпичных элементов. Его укрывают слоем гидроизоляции, а сверху кладут еще кирпичный слой.

Возведение камина

Подробная инструкция как сделать камин, имеющая вид схемы-порядовки, должна иметься обязательно. На ней отмечаются ряды и контролируются места, где располагается каждый кирпичик.

По этой же схеме осуществляют нарезку кирпичных элементов болгаркой или с использованием специальной камнерезной машинки. Затем каждый элемент с помощью точильного круга доводят до требуемых габаритов.

Швы между элементами и рядами делаются строго одинаковыми по 5 мм. Для этого удобно использовать рейки из древесины, которыми прокладываются ряды. Выкладывая каждый ряд, обязательно следует следить за горизонталью и вертикалью.

Каждый кирпичный элемент перед кладкой опускают в воду до момента, пока из него выйдут все воздушные пузырьки.

Выкладка начинается с крайних кирпичиков. После вертикального и горизонтального выравнивания, выкладывают внутренние элементы.

Излишки раствора сразу же убираются кельмой и вытираются мочалом.

Вводить каминную установку в эксплуатацию следует постепенно, после полной просушки в течение двух недель.

От фото камина уже веет особым теплом и уютом, а от вида и работы настоящей реальной установки каждый получит незабываемые ощущения и эмоции.

Фото камина своими руками

landshaftportal.ru

Проекты каминов - чертежи, схемы, и фото каминов из кирпича своими руками

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

• какой размер фундамента заливать под камин;
• высоту помещения;
• прочность высокого кирпичного сооружения;
• соблюдение мер противопожарной безопасности;
• внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

Содержание статьи:

Угловой камин и его уникальность

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м2 комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

• Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
• Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Читайте также: Виды беседок с красивыми каминами.

Схема прямоугольного камина и чертеж

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

• Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Выкладывая это строение, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм.

Если материал содержит изъяны, допустим косые углы, тогда их следует стёсывать друг от друга, таким образом, вы добьётесь нужной толщины шва.

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.

Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м2. Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

• В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

• керамический кирпич 235 штук;
• глина – 0,12 м3;
• песок – 0 , 3м3;
• дверка прочистная – 1 штука;
• задвижка печная – 1 штука;
• колосниковая решетка – 1 штука;
• душники – 2 штуки;
• сталь листовая толщина – 3 мм и размером 0, 25 м2;
• рубероид – 1,5 м2;
• цемент – 15 килограмм.

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.

Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Английский камин среднего размера

Английский камин из кирпича своими руками является одним из самых древних, которые возводились вообще. Также его называют классическим кирпичным камином открытого типа.

К параметрам причисляют следующее особенности:

• выступающий зуб;
• открытая топка;
• задняя стенка наклонного излома.

Внутреннее углубление топки или очага выкладывается из огнеупорного кирпича на раствор, в состав которого входит глина и шамотная крошка, а также немного цемента. Внешний контур сооружения создается из керамического, полнотелого материала.

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.

Эта схема английского типа является сложной, но окупается тем, что у него стабильная тяга и хорошее КПД. Чертеж камина из кирпича английского типа 5×3 и его порядовая схема.

Для его возведения вам потребуется:

• полнотелый керамический кирпич – 350 штук;
• шамотный кирпич – 125 штук;
• песчано-глиняный раствор – 215кг;
• раствор огнеупорный – 155кг.

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м3 общего пространства. Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка.

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

• керамический кирпич – 620шт;
• кирпич шамотный (огнеупорный) – 220 шт;
• решетка колосниковая 420х200мм – 2шт;
• задвижка дымовая 260х260 мм – 1шт;
• уголок стальной №40 – 150см;
• уголок стальной №60 – 100 см;
• стальная полоса 4х60 мм – 300 см;
• глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

znatoktepla.ru

Камин своими руками: фото, чертежи, пошаговая инструкция

Современный загородный дом с просторной гостиной сложно себе представить без массивного кирпичного камина. Он придает помещению уютный и красивый вид, а также дает возможность приятно провести время на дружеских посиделках или романтическом свидании. Открытый огонь создает невероятную атмосферу тепла и уюта, в которой можно расслабиться после тяжелого дня и отдохнуть от проблем. При использовании детальней чертежей и расчетов, можно соорудить камин своими руками из кирпича.

Однако такое строительство является достаточно сложным и ответственным делом, поэтому необходимо учитывать правила печной кладки, подготовить необходимые материалы и инструменты, а также найти оптимальный чертеж или создать его самостоятельно.

Камин своими руками из кирпича

Расчет камина

При строительстве кирпичного камина крайне важно уделить особое внимание расчету его параметров. Это связано с тем, что он выполняет не только декоративную функцию, но и используется для обогрева помещения. В первую очередь необходимо точно определить необходимые размеры топочного отверстия. В данном случае учитывается:

1. Соотношение между топорным порталом и размером комнаты должно быть примерно 1 к 50. Поэтому если требуется обогрев помещения, площадью 20 кв. м., то размер топки должен составлять примерно 0,4 кв. м.
2. Соотношение высоты и ширины топки должно находиться в соотношении 2:3. В данном случае для помещения в 20 кв. м. оптимальным размером сторон станет 51 на 77 см.
3. Важным показателем является и глубина топки. От него будет зависеть сила тяги. Глубина топки должна быть в соотношении к высоте 7:10. Поэтому для такого камина данный показатель должен составлять около 34 см. Если показатель будет выше, то повысятся теплопотери, а если ниже – внутрь помещения может проникать дым.
4. Площадь дымохода должна быть примерно в 10 раз меньше площади портала.
5. Перед отверстием топки должен быть размещен подиум, ширина которого должна составлять около 50 см. Боковые подиумы должны иметь ширину не более 30 см.
6. Передаточный лист должен выходить за предел топочной площадки на расстояние до 30 см.

Рассчитать количество материалом на основании этих данных достаточно сложно. Это связано с тем, что для различных видов, размеров и форм камина может потребоваться разное количество кирпича.

Подробнее о строительстве мини-камина из кирпича своими руками можно узнать из видео

Виды каминов из кирпича

Существуют различные виды каминов, которые можно установить в загородном доме или на небольшой даче. В первую очередь кирпичные камины разделяются на пристенные и встроенные.

Фото углового камина

Встроенные

Особенностью такой конструкции является то, что камин устанавливается внутри несущей стены. Внутрь этой стены предварительно монтируется дымоход. Данный вариант является достаточно сложным, поэтому редко выбирается для самостоятельного строительства. Кроме того, создание такого камина возможно только на этапе проектирования дома.

Пристенные

Наиболее удачный вариант для самостоятельного изготовления. Его можно с легкостью сделать как в загородном доме, так и на небольшой даче, не имея при этом опыта строительства подобных сооружений. Создать пристенный камин можно как на этапе проектирования, так и в любом момент после постройки дома. Однако если требуется строительство камина в уже готовом доме, предварительно необходимо создать отдельный фундамент.

Фото прямого камина

Пристенные камины могут быть как прямыми, так и угловыми. Последний вариант является наиболее компактным, поэтому отлично подходит для помещения небольшого размера. К тому же его строительство намного проще, чем прямого, и требуется значительно меньше материала.

Подготовка к строительству

Начало любого строительство – это подготовка эскиза и проведение расчетных работ. Для начала следует нарисовать будущий камин от руки по отношению к помещению. Также следует тщательно прорисовать расположение топки, форму портала, дымохода и другие элементы. Размеры сначала следует указать предварительно, после чего произвести расчеты по формулам.

На основании приблизительного рисунка следует сделать подробный чертеж. В нем нужно указать размеры всех деталей, боковой разрез постройки и другие элементы. Особое внимание необходимо уделить схеме порядовки, по которой будет проводиться постройка. Существует множество таких схем. Можно выбрать оптимальный вариант или продумать свой собственный. Можно использовать и один из готовых чертежей камина, предварительно подогнав его с учетом размера и особенностей помещения.

Материалы и инструменты

Для строительства кирпичного камина можно использовать полнотелый кирпич, однако внутреннюю отделку необходимо выполнять только при помощи специального огнеупорного кирпича. Такой материал отличается высоким показателем устойчивости к длительному воздействию высоких температур и их перепадам, а также воздействию химических компонентов, которые возникают в результате горения. Кроме того, огнеупорный кирпич разогревается медленно и долго сохраняет тепло.

Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Наиболее простой вариант смеси состоит из глины с песка. Соотношение между компонентами рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Использовать цемент для кладки камина не рекомендуется. Его можно добавлять в небольшом соотношении в смесь глины и песка только при строительстве основания.

Для приготовления раствора для основания или боковых стенок камина можно использовать любой вид песка. Для участков, на которые будет постоянно воздействовать высокие температуры, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий, поэтому будет иметь недостаточное сцепление с глиной. Перед приготовлением раствора песок необходимо просеять и промыть.

Глину для раствора следует предварительно замочить на неделю, ежедневно перемешивая и при необходимости добавляя воду. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобрести готовые огнеупорные смеси.

Для строительства камина с закрытой топкой дополнительно потребуются металлические двери. Чтобы через них был виден огонь, лучше выбрать двери с огнеупорным стеклом. Для камина с открытой топкой, двери не потребуются. Потребуется продувная и прочистная дверь, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Можно выбрать практически любой металл, но оптимальным решением станет нержавеющая сталь.

Для внешней отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень. В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор помещения. К примеру, для интерьера в стиле лофт.

Постройка кирпичного камина выполняется при помощи таких инструментов:

• мастерок;
• строительный уровень;
• лопата;
• рулетка;
• емкость для замеса раствора;
• шлифовальная машинка;
• отвес.

После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходит к непосредственному строительству камина.

Строительство фундамента

Перед строительством любого вида камина требуется возведение фундамента под ним. Размер фундамента должен превосходить габариты камина примерно на 25 см с каждой стороны. Глубина основания зависит от веса камина и его размера. Для изделия среднего размера достаточно глубины основания в 50-60 см.

Первым этапом строительства фундамента является выкапывание ямы. После чего дно нужно утрамбовать, после чего засыпать смесью гравием и песка. Следующий этап заключается в монтаже опалубки. Для дополнительного укрепления внутрь опалубки следует установить металлическую решетку. Фундамент заливается раствором, для приготовления которого используется песок, цемент и гравий. Оптимальным решением является такая пропорция компонентов 3:1:4.

Фундамент полностью застывает за месяц. После чего его можно покрыть цементно-песчаной смесью, а также положить слой гидроизоляции. Возведение камина можно начинать только после того, как основание полностью застынет.

Кладка камина

Особое внимание следует уделить укладки первого ряда. По правилу он укладывается без раствора. Кирпич необходимо замочить в воде непосредственно перед укладыванием, чтобы он не впитывал влагу с раствора.

Схема кладки кирпича

Первый ряд кирпича должен быть выведенным на уровень пола. Часть камина над полом должна составлять как минимум 30 см до топки. После чего устанавливается зольник и дверцы поддувала. Зольник может быть выполнен в виде дверцы или выдвижного ящика.

После чего выполняется кладка камина по предварительно выбранной схеме. Дверцы поточной лучше всего сделать из металла с огнеупорным стеклом.

Основные принципы строительства камина

Для каминной кладки можно использовать различные порядовки, однако любой вариант имеет общие принципы:

Угловой камин

• первый ряд кирпича следует устанавливать на ребро, а следующие ряды – плашмя;
• первые два ряда являются основанием;
• следует использовать кирпич без надломов, трещин, скол и других повреждений;
• если для строительства используется красный кирпич, его нужно предварительно замочить в воде, чтобы он не впитал влагу из раствора;
• огнеупорный кирпич перед строительством замачивать не нужно, достаточно очистить от загрязнения и протереть влажной тряпкой;
• толщина шва при строительстве не должна быть выше 5 мм;
• если между швами появились излишки смеси, ее нужно удалить до застывания;
• необходимо наносить умеренное количество смеси, чтобы она гарантировала надежное сцепления, и не выходила за границы кирпича;
• при строительстве следует использовать однородный раствор без комков;
• раствор нельзя использовать для обмазывания камина внутри;
• оптимальное время для строительства – лето или другой теплый период;
• начинать кладку следует с углов, чтобы она получилась ровной и аккуратной;
• дно топки должно находиться на расстоянии минимум трех кирпичей от пола.

Для строительства необходимо выбрать оптимальную схему, закупить качественные материалы и приготовить огнеупорный раствор. Стоит уделить внимание и внешней отделки изделия. Ведь камин станет местом, около которого будут собираться все члены семьи.

Фото вариантов постройки камина из кирпича своими руками









viascio.ru

Камин из кирпича своими руками: проекты, пошаговая инструкция

Выложить камин из кирпича своими руками можно на дачном участке – в доме или на улице. Он служит для семейного отдыха, встреч с друзьями. В прохладную погоду обогреет, подарит комфорт и уют. Применение доступного материала делает возможным создать его даже лицам с ограниченными финансовыми средствами.

Работу нельзя назвать простой и быстрой, но схема и пошаговая инструкция помогут справиться с задачей. Доступны проекты для отопления и декоративные. Независимо от назначения очаг станет излюбленным местом досуга, украшением комнаты или сада.

1

Особенности каминов различных видов

Пляшущие языки пламени, переливы искр притягивают и завораживают взор, а потрескивание дров, потоки тепла расслабляют и успокаивают. Подобный психологический эффект возможен, если сидеть и наслаждаться уютом рядом с камином. Его конструкция предельно простая – открытая печь и вытяжка. Это имеет и обратную сторону – отдача не превышает 25%, остальная энергия уходит на улицу вместе с дымом. По расположению он бывает пристенный и угловой. Не размещают напротив окна – это снижает эффективность, появляются сильные сквозняки.

В типовой конструкции с целью повышения теплоотдачи применяется расширяющаяся к порталу топка. Площадь делают в 100 раз меньше обогреваемой комнаты. Углубление понижает и без того малый КПД, поэтому загородный дом обычно оборудуется широким и почти плоским камином. Длина дымохода 3–5 метров, а отверстие в 10–15 раз меньше размеров камеры сгорания. Такие пропорции обеспечивают эффективное отопление и безопасную работу.

Английский камин отличается особенностями конструкции: у него трапециевидная топка глубиной 0,4–0,5 м и прямая вытяжка. Это позволяет большей части тепла поступать в помещение. Внутренние стенки имеют наклон около 20°, что способствует отражению нагретого воздуха. Дымосборник выполнен в форме пирамиды. Соотношение площади камеры сгорания и выводящей трубы 8:1. Соблюдение этих условий обеспечивает эффективную тягу, равномерный прогрев помещения.

Мини камин требует малого расхода материалов, годится для небольших комнат на даче. Размер топки не превышает 60×40 см, что позволяет обогреть помещение 20 м2 в осенне-зимнее время, но при сильных морозах полноценное отопление проблематично. Без дымохода высота примерно чуть больше метра, ширина – 0,5 м. Его достоинство в простоте конструкции и низкой стоимости – понадобится 220 штук красного кирпича.

Обустраивая интерьер, чтобы избежать сложной системы дымосборника с вытяжкой, устраивают декоративный камин. Он работает с применением газа, электрики или воды для обогрева. Пламя имитируют картинами, лампами, свечами. Натуральное тепло от горящих дров такой вариант не заменит, но выглядит эффектно, обходится дешево, создается быстро.

Улица – удобное место для устройства мангала, который украсит участок, позволит с уютом проводить время. Камин-барбекю имеет поленницу и топку, а также верхний выступ для размещения шампуров с шашлыком или решеток для мяса. На таком приспособлении также готовят блюда в утятнице, кастрюле, на сковороде. Простейший вариант делается гораздо легче, чем в доме – не требуется возводить дымосборник и вытяжную трубу, газ уходит прямо в атмосферу.

Более сложные уличные сооружения могут служить не только для готовки пищи, но и обогревать. Модели выполняют отдельно стоящими или пристенными, когда их пристраивают к беседке или высокому каменному забору. Заранее готовят площадку, где размещают не только камин, но и стол, стулья, другую мебель. Создается островок, который со временем доступен для модернизации, добавления элементов. Устройство на воздухе можно превратить в обогреваемое закрытое помещение.

2

Подготовка к строительству – выбор схемы, материалы

Прежде чем приступить к кладке камина, требуется продумать все детали. Чтобы не мучиться с расчетами, берут готовый проект. Его можно повторить полностью, но не всегда. Конкретные условия часто требуют сделать некоторые изменения, адаптировать под свои возможности.

Подсчитывают количество необходимого материала, в первую очередь кирпичей, но только ими дело не ограничивается. Понадобится инструмент каменщика и раствор. Его качественный состав и приготовление гарантируют, что сооружение будет прочно стоять и не рассыплется.

2.1

Типовые проекты для дома и участка

Камин имеет непростое устройство и, приступая к его возведению, следует ознакомиться с частями, их назначением. Основные элементы:

• дымосборник, в котором накапливаются продукты горения, выходящие затем через вытяжку;
• топка для сжигания дров;
• труба – через нее отводятся газы;
• портал с облицовкой вокруг камеры сгорания.

Существуют различные варианты печек, но лучше выбирать трапециевидной формы, где внутренние стенки топливника выложены под незначительным углом. Это традиционный английский камин, обеспечивающий наилучшую отдачу. С большой эффективностью работают модели со встроенным воздушным теплообменником. Он прогревает помещение, даже когда не поддерживается огонь. Печку можно подключить к системе водяного отопления – в топке устанавливают трубы, по которым нагретая жидкость поступает в бак и распределяется по батареям.

Начинающим мастерам больше всего подходит схема традиционного камина. Материала требуется немного, но он способен обогреть помещение до 35 м2. В зале его делают выше, полку украшают декоративными элементами. Современный дизайн часто отдает предпочтение деревенскому стилю. Если позволяет площадь, печку устраивают отдельно стоящей, чтобы подчеркнуть декоративность. Для экономии места встраивают в стену. Угловой очаг не занимает много пространства, его располагают обычно в небольшой гостиной или спальне.

Дачный камин с печью одинаково удобен для дома и сада. Помимо своего функционального назначения он служит украшением участка. Схема поддается модификации, легко приспосабливается для размещения в беседке, летней кухне.

Камин-барбекю для улицы проще в изготовлении, с несложной порядовкой, схема доступна для повторения. Отделанный искусственным камнем, он выглядит оригинально.

2.2

Требования к раствору и кирпичу

Материалы для возведения камина понадобятся долговечные и прочные. Наиболее употребительным и доступным, простым в работе является кирпич. Возможно использование обычного строительного для внутренней кладки стен, которые не испытывают воздействие огня. В топке и дымосборнике применяют огнеупорный кирпич. Для отделки внешних стен покупают облицовочный с ровной однородной поверхностью различных расцветок, с текстурой или блеском.

Кирпич используют преимущественно целый, а также половинки и четверти. Порядовка позволит точно высчитать требуемое количество, что уменьшит затраты. Следует сказать, что качественная кладка практически исключает необходимость декора. Свойства материала определяют внешним осмотром. На поверхности исключаются сколы, другие дефекты, форма – идеально прямоугольная. Если слегка ударить молотком, должен послышаться звон. Цвет – равномерный оранжево-красный, густой. На изломе при плохом обжиге видны оплавления и белые пятна.

Осматривать кирпичи следует не только при покупке, но и каждый из них в процессе строительства. Если где-то в ответственном месте положить некачественное изделие, оно впоследствии способно принести много неприятностей, вплоть до того, что придется разбирать готовое сооружение.

Для камина-имитации необязательно использовать дорогостоящий материал, ведь настоящего огня там не будет. Применяются легкие и дешевые: гипсокартон, пластик, фанера.

Кладка выполняется на строительном растворе, в состав которого входит песок. Его фракция не должна превышать 1,5 мм. Он тщательно просеивается через сито, а чтобы повысить качество – промывается водой. Основной компонент – глина темно-красного или коричневого цвета, не содержащая примесей. Для шамотного кирпича требуется особая огнеупорная, которую покупают из расчета 0,1 м3 на 100 штук. В магазине можно приобрести готовые смеси, которые перед работой нужно только размешать с водой согласно инструкции.

Одновременно запасаются:

• цементом марки не ниже 300;
• щебнем фракции 3–6 см для заливки фундамента;
• песком в количестве 0,5 м3;
• арматурой диаметром 8–10 мм, длиной 0,8 м – 20 штук;
• колосниковой решеткой;
• каминным экраном.

Если имеется качественная глина, раствор можно приготовить своими руками. За три дня до строительства ее замачивают в плоском большом корыте и выдерживают. Когда созреет, станет однородной, добавляют песок в соотношении 1:3 и тщательно перемешивают до состояния густой сметаны. Поскольку качество составляющих частей раствора неизвестно, проводят его испытание. Делают шарики, оставляют сушиться в тени. Когда высохнут, бросают в свободном падении с метровой высоты на твердую поверхность и наблюдают за результатом:

• рассыпался – добавляют глины;
• стал лепешкой – нужен песок;
• форма не изменилась – оптимальный состав.

3

Последовательность строительства – пошаговая инструкция

Все этапы проводят поочередно и неторопливо. Изучается схема и порядовка, чтобы разобраться в нюансах. Когда будет четкое представление о конструкции, приступают непосредственно к строительству. Если предстоит заняться подобным впервые, не спешат сразу укладывать кирпичи на раствор. Опытные печники рекомендуют сначала выложить каждый ряд насухо, оценить.

Работа сопровождается большим количеством пыли, грязи. Если она проводится во дворе или в нежилом помещении, об этом особо не думают – после окончания все уберется. В доме следует позаботиться о сохранности мебели, стен, пола. Используют куски полиэтиленовой пленки, которыми укрывают вещи и поверхности. Это совсем не лишняя мера – как ни стараться работать аккуратно, а мусор постепенно накапливается.

3.1

Подготовка основания для печи

Чтобы тяжелая конструкция со временем не развалилась, для любого кирпичного камина необходим прочный фундамент – в доме и на улице. Идеальный вариант, когда его закладывают в процессе строительства. Но подобное предусматривается редко и в большинстве случаев приходится делать уже в жилом здании. Тогда вырезают пол и убирают землю. Глубина 0,3–0,5 м, размер на 30 см больше габаритов сооружения. Высоту основания рассчитывают таким образом, чтобы его верх был ниже уровня полового покрытия на 6 см.

Когда котлован выкопан, дальнейшие действия следующие:

1. 1. На дно укладывают песок. Если грунт пучинистый – вместе с гравием в несколько слоев, каждый тщательно трамбуют.
2. 2. На ровное основание устанавливают деревянную опалубку высотой не менее 15 см. Затем следует уложить арматуру, немного приподнятую. Пруты сваривают в местах перекрещивания. Засыпают щебнем, боем.
3. 3. Готовят однородную, тщательно вымешанную цементно-песчаную смесь 1:3 и заливают. Выравнивают, контролируют горизонтальность. Накрывают пленкой и дают выстояться неделю.
4. 4. Снимают опалубку. Промежуток между фундаментом и полом засыпают песком – они не должны соприкасаться без промежуточного слоя, который сыграет роль компенсатора деформаций.

Под декоративный очаг из легкого материала заливать основание бетоном не нужно.

3.2

Пример создания небольшого камина

На фундамент укладывается изоляция из рубероида. Если печь располагается у стены, на нее наносят контуры примыкающей части. Первый ряд называют подом, его четко вымеряют, чтобы образовался прямоугольник с правильными углами. Проверяют диагонали, которые должны быть ровными.

Раскладывают кирпичи насухо, каждый на свое место в соответствии с порядовкой. Отпиленные части половинок и четвертей ориентируют для заделки раствором, выход наружу не допускается. Все стыки делают посредине ряда, а не на его краю.

Если планируется повысить декоративность, закругляя углы конструкции, материал готовят заранее. Для этой работы отводят один день, чтобы в дальнейшем не отрываться на нее. Будет много пыли, поэтому делают на открытом воздухе. Используют болгарку с алмазным кругом, чтобы придать желаемую форму требуемому количеству кирпичей.

Камин бывает открытый или с дверцей. Во втором ряду оставляют место для нее, убрав стекло перед монтажом, чтобы случайно не повредить. Обычной скруткой присоединяют куски печной ленты на металлическую конструкцию. Ее размеры довольно большие, понадобится не менее чем 0,5 м на каждый из четырех углов. Нижнее крепление прячут в ряды, прихватывая саморезами, погруженными в швы. Бока прокладывают базальт-картоном. Это сделает контакт металла и стенки более надежным, потому что железо сильнее расширяется при нагревании, образуются трещины.

Топку выкладывают из огнеупорного кирпича. Она имеет вид буквы V без острого конца – такая конструкция способствует лучшей отдаче тепла. Ни один из краев камеры не соприкасается со стенами – оставляют пространство для движения воздуха. Сначала выкладывают насухо, нумеруется каждая штука. Между камерой сгорания и внутренней частью передней стенки устанавливают базальтовый картон. Выкладывают основные ряды внешней стены, затем кирпичи в топке скрепляют раствором.

Они располагаются на ребре, высота четырех рядов примерно соответствует семи, уложенным в облицовке плашмя – к верхней части дверцы они сойдутся. Воздушные карманы заполняют боем, выравнивают раствором. На него укладывают листовой стекломагний, способный выдержать температуру до 1000°. Его размечают с напуском в каждую сторону по 2 см. Таким образом, создается аккумулятор тепла.

Для отвода дыма остается пространство между задней частью топки и внешней стеной. Над дверцей укладывают уголок, по нему ведут стяжку, куда прячут верхние печные ленты. На очереди дымоход с кожухом, которые одновременно исполняют свою функцию и являются декоративным элементом. С третьего ряда над дверцей начинают отступать на четверть и на девятом выходят на трубу.

3.3

Правила кладки печей

Аккуратно уложенные кирпичи создают привлекательный вид конструкции, обеспечивают ее прочность. Для этого придерживаются несложных рекомендаций:

• работа начинается от углов;
• швы делают тонкими;
• постоянно проверяют горизонтальность уровнем и вертикальность отвесом;
• ошибки исправляют сразу – снимается неправильно установленная штука, укладывается на новый раствор.

Внутреннюю часть очага делают гладкой. Это предохранит от гудения и разрушения. Чтобы добиться плавных переходов, отесывают кирпичи, использовать раствор для заделки запрещается. Он под воздействием температуры разрушится, облетит, засоряя отверстие трубы. Мелкие неровности заглаживают губкой с нанесенным на нее глиняным раствором.

Отделка выполняется различными способами – штукатурка, плитка, металлический футляр. Использование облицовочного кирпича исключает необходимость проведения подобной работы – печка сразу принимает привлекательный вид.

Важно правильно запустить камин, чтобы не появились трещины и задымление. Проводят принудительную сушку, сжигая сначала 2 кг дров. С каждым днем прибавляют по 1 кг. Так продолжается 2–4 недели, после чего можно использовать конструкцию в полную силу.

obustroen.ru

проекты, фото, пошаговая инструкция как правильно сделать

Дровяной камин из кирпича – идеальное сочетание функциональности, эстетики и комфорта. Посудите сами: он отлично обогревает дом, украшает интерьер и создает уникальную атмосферу уюта. Поэтому неудивительно, что многие задаются вопросом: как сделать камин из кирпича собственными силами и без лишних трат? Конечно, соорудить домашний очаг своими руками – задача не из простых. Но это еще не повод сразу же отказываться от столь смелой идеи – если вы будете следовать проверенной технологии, использовать качественные материалы и проявлять скрупулезность в каждом шаге реализации задуманного проекта, вы точно достигнете своей цели. А наша детальная пошаговая инструкция и фото помогут вам приблизиться к ней еще быстрее.

Проект камина: расчеты, схемы и чертежи

Строительство любого камина начинается с детальной разработки проекта – он поможет получить общее представление о будущей конструкции.

Проект камина из кирпича

Первым делом нужно выбрать локацию камина. Лучшие варианты – несущая фасадная или внутренняя стена или же угол между двумя несущими стенами. А самые неподходящие места – в зоне лестничного марша и между окон.

Далее необходимо рассчитать габариты кирпичного камина. Здесь важно соотносить размеры главных элементов конструкции – топки, дымовой камеры и дымохода – с площадью помещения, которое будет отапливаться.

Важно! Габариты отверстия топки и габариты комнаты должны соотноситься как 1:50, ширина и высота отверстия – как 2:3, а его высота и глубина – как 1:2 или 2:3. Последнему показателю нужно уделить особое внимание: чересчур глубокая топка может спровоцировать уменьшение теплоотдачи, а чересчур маленькая – задымление помещения.

Учитывайте, что площадь отверстия трубы дымохода зависит от площади отверстия топки: для того чтобы гарантировать качественную тягу, площадь первой должна быть в 8-15 раз меньше площади второй.

Как только размеры определены, приступайте к подготовке чертежей фасада и разреза очага. Чертежи необходимы для того, чтобы получить точное изображение внешнего вида камина, на которое можно будет ориентироваться в процессе последующей укладки.

И последний этап в разработке проекта – составление схемы кладки, которую также называют порядовкой. Тут вам нужно пронумеровывать все ряды конструкции и отдельно обозначить каждый ее элемент.

Рабочие материалы

Долговечность и функциональность вашего камина будут напрямую зависеть от того, насколько качественные материалы вы выберете. Поэтому подходите к процессу максимально серьезно.

Для строительства камина используется красный огнеупорный кирпич

На первом месте, конечно же, кирпич. Для домашнего камина лучше всего подойдет полнотелый красный кирпич. Требования к материалу:

• идеально поверхность без оплавленных участков;
• насыщенный цвет;
• углы без малейших сколов;
• однородная структура в изломе.

Помните, что дефектные кирпичи могут спровоцировать значительные теплопотери, что уменьшит эффективность камина.

Кроме кирпича, вам понадобится еще целый ряд расходных материалов и изделий. В частности:

• песок зернистостью не более 1,5 мм;
• цемент;
• глина: коричневая, кембрийская или темно-красная;
• деревянные доски;
• щебень 3-6 мм;
• рубероид;
• войлок;
• колосниковая решетка;
• защитный экран;
• заслонка от дыма.

Переходим непосредственно к строительству очага. Этот процесс состоит из трех этапов: заливка фундамента, кладка основной конструкции и установка дымохода.

Схема обустройства фундамента для камина

Этап 1: Устройство фундамента

Стандартная закладка фундамента под камин выполняется следующим образом:

1. Выкопайте котлован 60 см в глубину. Засыпьте его щебнем и утрамбуйте, чтобы основание было строго горизонтальным.
2. Соорудите опалубку из досок. Обшейте конструкцию рубероидом.
3. Смонтируйте опалубку и засыпьте его битым кирпичом и щебнем.
4. Приготовьте цементный раствор: смешайте одну долю цемента и три доли песка. Тщательно залейте котлован полученным раствором.
5. Выровняйте поверхность фундамента. Его уровень должен быть ниже уровня пола не меньше, чем на 5-6 см.
6. Накройте фундамент обычной пленкой и дайте ему хорошо настояться – не менее недели.

Для последующей кладки кирпича вам понадобится глиняный раствор. Его можно легко сделать своими руками. Сначала нужно на два-три дня замочить глину и по истечению срока отфильтровать ее через мелкую металлическую сетку. Далее ее необходимо смешать с песком и водой. Соотношение: 8 долей песка, 1 доля воды, 8 долей тощей или 4 доли жирной глины. Проверить качество состава довольно просто: если он держит форму, не прилипает к рукам и напоминает по своей консистенции густую сметану, значит, вы не ошиблись в пропорциях.

Этап 2: Кладка камина

Сперва зафиксируйте на фундаменте два слоя рубероида – они будут отвечать за гидроизоляцию. После этого выполните калибровку кирпичей.

Кладка камина

Кладку рекомендуется начинать с углов. Первый ряд кирпичей для максимальной устойчивости лучше уложить на цементный раствор. Чтобы придать очагу оригинальный вид, нижний ряд укладывайте на ребро, но все остальные – традиционно плашмя и уже на глиняный раствор. После каждого нового ряда сверяйтесь с составленной ранее схемой порядовки.

Важно! Каждый отдельный кирпич перед кладкой нужно как минимум на минуту опускать в простую воду, дабы из него вышел воздух. Если пренебречь этим правилом, кирпичи будут вытягивать влагу из глиняного раствора, а это спровоцирует низкую прочность кладки.

Лишний раствор при кладке внешних рядов можно убирать мастерком, а при кладке топливника и дымосборника – вручную влажной тряпкой, тщательно проверяя состав на наличие мелких камешков.

Дабы кирпичи образовали необходимую монолитную конструкцию, обязательно выполняйте перевязку швов на полкирпича в каждом ряду. Оптимальная толщина швов – до 5 мм.

Совет. Чтобы кладка изогнутого свода вышла максимально эстетичной, используйте временную опалубку – кружало.

Этап 3: Монтаж дымохода

Обустройство дымохода – один из самых ответственных этапов строительства камина, так как именно от качества этой работы будет зависеть уровень тяги очага и, следовательно, вероятность попадания угарного газа в отапливаемую комнату. Таким образом, хороший дымоход – гарантия вашей безопасности.

До крыши кладку дымохода можно выполнять глиняным раствором, а выше – цементным. Внутренние стенки конструкции необходимо обязательно обработать жидким глиняным составом: возьмите ветошь, смочите ее в растворе и протрите все стенки – это позволит избавиться от трещин и получить гладкую поверхность.

Камин из кирпича с дымоходом

Важно защитить конструкцию от высоких температур в зоне перекрытия. Для этого можно выполнить распушку – специальное расширение трубы. Для максимального эффекта ее следует обложить войлоком, предварительно смоченным в глиняном составе. А чтобы защитить дымоход от осадков, над крышей нужно сделать напуск – так называемую «выдру».

Если хотите облегчить работу по монтажу дымохода, используйте специальные трубы, предназначенные именно для дымовых шахт.

Финишная отделка камина

Если кладка выполнена качественно, а кирпич радует цветом и фактурой, финишную облицовку выполнять совершенно необязательно – можно ограничиться лишь аккуратной обработкой швов затиркой. Но если вам хочется сделать свой очаг еще более совершенным, обратите внимание на самые популярные варианты для его отделки:

• декоративная штукатурка;
• камень;
• бетон, имитирующий натуральную древесину;
• плитка;
• декоративный кирпич;
• изразцы.

Камин из кирпича на дровах

Выбор материала для облицовки напрямую зависит от того, что вы хотите получить в результате. Например, если вам нужен добротный и изысканный камин для классического интерьера, выбирайте дорогие натуральные материалы: травертин или мрамор – такая облицовка сделает ваш очаг не просто привлекательным, а по-настоящему роскошным.

Более простой, но также стильный вариант – отделка камина искусственным камнем или плиткой с частично видимой кирпичной кладкой.

Конечно же, на одной облицовке не обязательно останавливаться – ее можно дополнить всевозможными декоративными стеклянными, деревянными, металлическими или чугунными скульптурами.

Надеемся, наша инструкция поможет вам воплотить вашу мечту – дровяной камин из кирпича – в реальность. Придерживаясь простых рекомендаций, вы точно получите качественный домашний очаг, который не один год будет радовать вас теплом, красотой и уютом.

Камин из кирпича своими руками: видео

Строительство кирпичного камина: фото

dachadizain.ru

---

•
  Фасадные панели под кирпич
•
  Панели фасадные под кирпич
•
  Последовательность отделки дома из кирпича
•
  Чем заделать трещину в кирпичной кладке
•
  Чем заделать щели в кирпичной кладке
•
  Кирпичная кладка в кирпич схема
•
  Способы кирпичной кладки в кирпич
•
  Духовки для печей из кирпича
•
  Мангалы из кирпича фото готовый
•
  Как обложить дом из пеноблоков кирпичом
•
  Как сделать печь кирпичную
