Печь камин для дачи из кирпича, особенности установки. Печь камин для дачи из кирпича фото

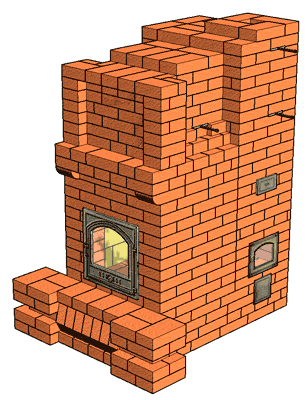

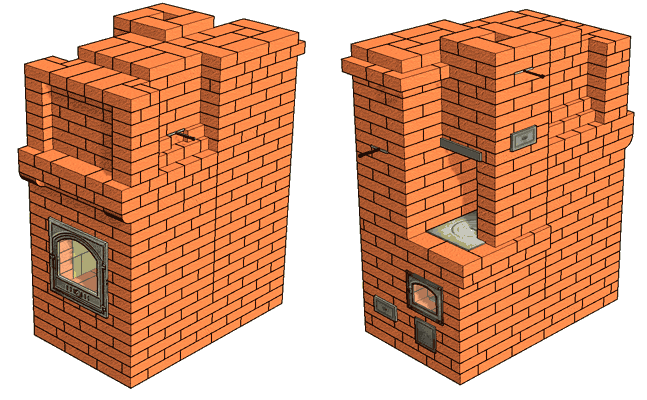

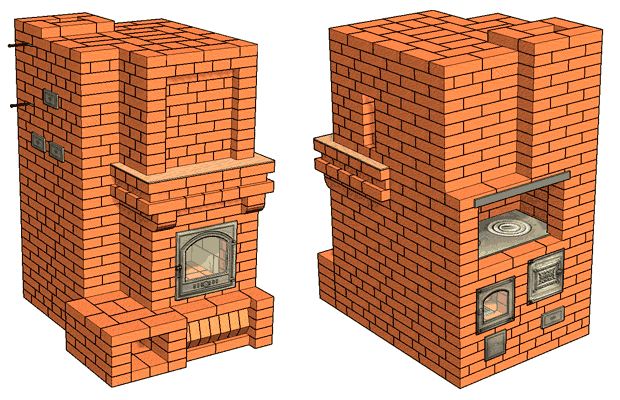

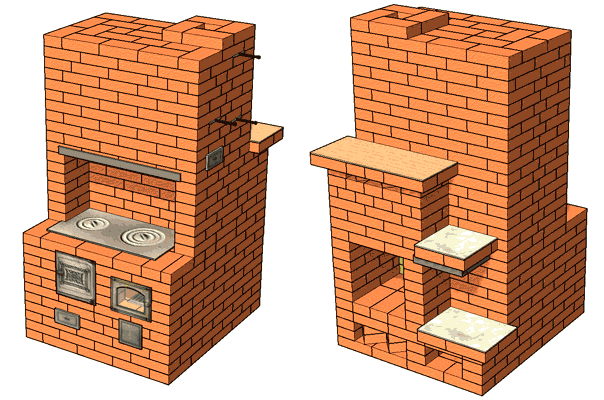

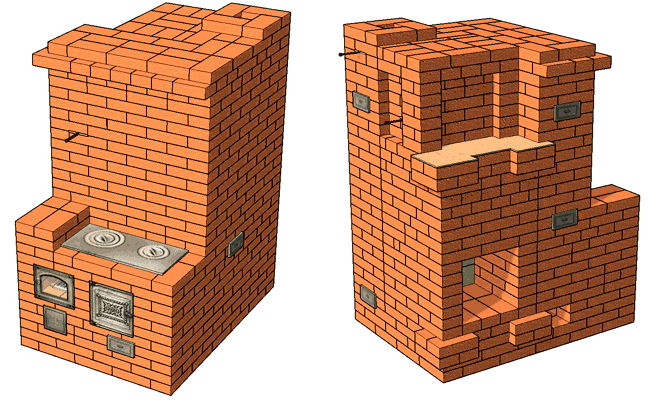

Проекты печей-каминов для дачи

переключить на зеркальное отображение 1. №92 Кухонный очаг 2300 с камином Предназначен для приготовления пищи и отопления 1-2 помещений общей площадью 30±4 кв.м, при высоте потолка не менее 2,4 м. Размеры в плане (1020х1470) мм. Размеры топливника (Ш х Г)-(260х510) мм. Ширина портала камина 510 мм. Количество кирпича — 670 шт. Объем проекта - 32 страницы формата А4. Стоимость проекта — 1700 р. переключить на зеркальное отображение 2. №108 ПОВ - 2500 с камином Предназначены для приготовления пищи и отопления 1-2 помещений общей площадью 30±4 кв.м, при высоте потолка не менее 2,4 м. Проект предусматривает установку конструкции в перерубе капитальной стены. Проект предусматривает перестановку чистных отверстий на противоположную сторону печи, а боковую задвижку – на фронтальную поверхность камина. Размеры в плане (1020х1215) мм. Размеры топливника (320х380) мм. Ширина портала камина 380 мм. Количество кирпича — 580 шт. Объем проекта - 31 страница формата А4. Стоимость проекта — 1700 р. переключить на зеркальное отображение 3. №109 ПОВ - 2300 с камином Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 30±5 кв.м, при высоте потолка не менее 2,45 м. Размеры в плане (1020х1210) мм. Размеры топливника (320х380) мм. Ширина портала камина 380 мм. Количество кирпича: Краного - 600 шт; Фигурного R60 - 16 шт. Объем проекта - 33 страницы формата А4. Стоимость проекта — 1800 р. 4. №114 ПОВ - 1800 с камином Предназначена для приготовления пищи и отопления помещения площадью 22±3 кв.м, при высоте потолка не менее 2,45 м. Размеры в плане (1400х640) мм. Размеры топливника (260х380) мм. Ширина портала камина 510 мм. Количество кирпича — 560 шт. Объем проекта - 32 страницы формата А4. Стоимость проекта — 1600 р. переключить на зеркальное отображение 5. №115 ПОВ - 1900 с камином Предназначена для приготовления пищи и отопления помещения площадью 22±3 кв.м, при высоте потолка не менее 2,3 м. Размеры в плане (1280х640) мм. Размеры топливника (Ш х Г)-(260х380) мм. Ширина портала камина 380 мм. Количество кирпича — 500 шт. Объем проекта - 31 страница формата А4. Стоимость проекта — 1500 р. переключить на зеркальное отображение переключить на зеркальное отображение 6. №116 ПОВ - 2400 с камином Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 31±4 кв.м, при высоте потолка не менее 2,35 м. Размеры в плане (1020х1020) мм. Размеры топливника (260х510) мм. Ширина портала камина 510 мм. Количество кирпича — 600 шт. Объем проекта - 31 страница формата А4. Стоимость проекта — 1800 р. переключить на зеркальное отображение 7. №117 ПОВ - 2500 с камином Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 30±4 кв.м, при высоте потолка не менее 2,4 м. Размеры в плане (1020х1150) мм. Размеры топливника (330х380) мм. Ширина портала камина 380 мм. Количество кирпича — 630 шт. Объем проекта - 31 страница формата А4. Стоимость проекта — 1800 р. переключить на зеркальное отображение 8. №118 ПОВ - 2400+700 с камином и двумя отопительными щитками (В зависимости от планировки помещений камин можно развернуть в сторону, обратную кухонной плите, т.к. он не имеет перевязки с отопительными щитками.) Предназначена для приготовления пищи и отопления 2-3 помещений общей площадью 35±5 кв.м, при высоте потолка не менее 2,3 м. Размеры в плане (1020х1400) мм. Размеры топливника (260х510) мм. Ширина портала камина 380 мм. Количество кирпича — 840 шт. Объем проекта - 32 страницы формата А4. Стоимость проекта — 2700 р. переключить на зеркальное отображение 9. №151 ПОВ - 2200 с камином Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 28±4 кв.м, при высоте потолка не менее 2,4 м. Размеры в плане (1280х770) мм. Размеры топливника (320х380) мм. Количество кирпича — 930 шт. Объем проекта - 32 страницы формата А4. Стоимость проекта — 2300 р. 10. №158 ПТО - 1800 с камином Предназначена для отопления 1-2 помещений общей площадью 26±4 кв.м, при высоте потолка не менее 2,3 м. Топочный проем камина оборудуется дверкой из жаропрочного стекла. Каминная полка устанавливается на пол и может не выкладываться. Отдельным приложением проект содержит устройство печи-камина в перерубе капитальной стены с размерами фундамента под печь 840х770 мм. и установкой камина на консоли (швеллеры). Порог переруба высотой не более 100 мм. Размеры печи-камина в плане (1150х770) мм. Размеры топливника печи (260х510) мм. Ширина портала камина 380 мм. Топливник камина облицован огнеупорным кирпичом. Количество кирпича: красного — 630 шт; огнеупорного -16 шт. Объем проекта - 36 страниц формата А4. Стоимость проекта — 2400 р. переключить на зеркальное отображение 11. №141 ПТО - 1800 с камином Предназначена для отопления 1-2 помещений общей площадью 26±4 кв.м, при высоте потолка не менее 2,3 м. Топочный проем камина оборудуется дверкой из жаропрочного стекла. Каминная полка устанавливается на пол и может не выкладываться. Размеры печи-камина в плане (1150х770) мм. Размеры топливника печи (260х510) мм. Ширина портала камина 380 мм. Топливник камина облицован огнеупорным кирпичом. Количество кирпича: красного — 600 шт; огнеупорного -16 шт. Объем проекта - 33 страницы формата А4. Стоимость проекта — 2100 р. переключить на зеркальное отображение 12. №165 ПТО - 1800 с камином Предназначена для отопления 1-2 помещений общей площадью 24±4 кв.м, при высоте потолка не менее 2,3 м. Каминная полка устанавливается на пол и может не выкладываться. Отдельным приложением проект содержит устройство печи-камина в перерубе капитальной стены с размерами фундамента под печь 840х770 мм. и установкой камина на консоли (швеллеры). Порог переруба высотой не более 100 мм. Размеры печи-камина в плане (1150х770) мм. Размеры топливника печи (260х510) мм. Ширина портала камина 510 мм. Количество кирпича — 630 шт. Объем проекта - 36 страниц формата А4. Стоимость проекта — 2400 р. переключить на зеркальное отображение переключить на зеркальное отображение 13. №167 Кухонная плита с отопительным щитком - 2700 и камином Предназначена для приготовления пищи и отопления дома суммарной площадью 34±5 кв.м. - при высоте потолка не менее 2,6 м. (При кладке печи-камина требуется углошлифовальная машина (болгарка)). Размеры в плане (1260х2020) мм. Размеры топливника (260х560) мм, ширина портала камина 510 мм. Топливники плиты и камина футерованы огнеупорным кирпичом. Количество кирпича: красного-1470 шт; огнеупорного -30 шт. Объем проекта - 40 страниц формата А4. Стоимость проекта - 3200 р. переключить на зеркальное отображение 14. №174 ПОВ - 2500 с камином Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 30±4 кв.м, при высоте потолка не менее 2,45 м. Топочный проем камина оборудуется дверкой из жаропрочного стекла. Каминная полка устанавливается на пол и может не выкладываться. Отдельным приложением проект содержит устройство печи-камина в перерубе капитальной стены с размерами фундамента под печь 900х1020 мм. и установкой камина на консоли (швеллеры). Размеры печи-камина в плане (1280х1020) мм. Размеры топливника печи (Ш х Г)-(320х510) мм. Ширина портала камина 380 мм. Топливник камина футерован огнеупорным кирпичом. Количество кирпича: красного — 820 шт; огнеупорного - 14 шт. Объем проекта - 36 страниц формата А4. Стоимость проекта — 2700 р. переключить на зеркальное отображение 15. №63 ПОВ - 2500 с камином Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 30±4 кв.м, при высоте потолка не менее 2,45 м. Топочный проем камина оборудуется дверкой из жаропрочного стекла. Каминная полка устанавливается на пол и может не выкладываться. Размеры печи-камина в плане (1280х1020) мм. Размеры топливника печи (Ш х Г)-(320х510) мм. Ширина портала камина 380 мм. Топливник камина футерован огнеупорным кирпичом. Количество кирпича: красного — 800 шт; огнеупорного - 14 шт. Объем проекта - 34 страницы формата А4. Стоимость проекта — 2500 р. переключить на зеркальное отображение 16. №177 ПОВ - 1800 с камином Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 26±4 кв.м, при высоте потолка не менее 2,25 м. Топочный проем камина оборудуется дверкой из жаропрочного стекла. Отдельным приложением проект содержит устройство печи-камина в перерубе капитальной стены с размерами фундамента под печь 900х770 мм. и установкой камина на консоли (швеллеры). Размеры печи-камина в плане (1280х770) мм. Размеры топливника печи (260х380) мм. Ширина портала камина 380мм. Топливник камина футерован огнеупорным кирпичом. Количество кирпича: красного -600 шт; огнеупорного -16 шт. Объем проекта - 35 страниц формата А4. Стоимость проекта — 2500 р. переключить на зеркальное отображение 17. №64 ПОВ - 1800 с камином Предназначена для приготовления пищи и отопления 1-2 помещений общей площадью 26±4 кв.м, при высоте потолка не менее 2,15 м. Топочный проем камина оборудуется дверкой из жаропрочного стекла. Размеры печи-камина в плане (1280х770) мм. Размеры топливника печи (260х380) мм. Ширина портала камина 380мм. Топливник камина футерован огнеупорным кирпичом. Количество кирпича: красного -560 шт; огнеупорного -16 шт. Объем проекта - 34 страницы формата А4. Стоимость проекта — 2300 р. переключить на зеркальное отображение 18. №40 ПОВ - 2100 с камином Предназначена для приготовления пищи и отопления помещения площадью 26±4 кв.м, при высоте потолка не менее 2,35 м. Размеры в плане (1020х890) мм. Размеры топливника (260х380) мм. Ширина портала камина 380 мм. Количество кирпича — 560 шт. Объем проекта - 31 страница формата А4. Стоимость проекта — 1600 р. переключить на зеркальное отображение 19. №243 ПОВ-2500 барбекю с камином Предназначена для отопления дома или коттеджа суммарной площадью 36±5 кв.м. - при высоте потолка не менее 2,4 м, приготовления пищи и изготовления шашлыков на выносном мангале, который устанавливается на варочный настил ПОВ. Камин-барбекю может оборудоваться вертелом для приготовления крупных мясопродуктов. Размеры в плане (1150х1660) мм. Размеры топливника - (320х380)мм. Ширина портала камина - 640 мм. Количество кирпича - 1070 шт. Объем проекта - 38 страниц формата А4. Стоимость проекта — 3100 р.

www.karelin-kamin.ru

Кирпичная печь-камин для загородного дома

Существует множество видов отопительных приборов и самым оптимальным и функциональным является печь камин для дачи из кирпича. Преимуществом такой печи является то что можно отапливать одновременно несколько комнат. Также дает возможность наблюдать за горящим огнем. Ну и заключительным преимуществом является варочная плита или духовка в которой можно готовить еду.

Если у вас есть уверенность в своих способностях, то изготовить такую кирпичную печь камин для дачи возможно и самому, с использованием чертежей и порядовок. Или же обратиться к специалистам в этой области.

Камин печь для дома из кирпича выбираем место установки

Оптимальным вариантом считается изготовление печи совместно со стройкой самого дома, благодаря этому место установки выбрать гораздо легче. Одним из вариантов монтажа является установка профессионального камина вдоль стены, для этого нужно сразу планировать ее теплоизоляцию. Таким способом является кладка кирпича, плита из асбеста или комбинация различных теплоизолирующих материалов.

Другим вариантом является расположение в центре помещения, лицевая сторона камина может выходить в любую комнату, а плита для варки в кухню. В таком случае печь с камином и плитой из кирпича будет иметь разделенную функцию. Если такую конструкцию разделить стенкой, то места стыковки нужно тоже теплоизолировать.

Печь камин для дачи из кирпича

Печь камин из кирпича для загородного дома проведение расчета конструкции

После того как вы выбрали место установки нужно подобрать чертеж и начинать проводить расчет конструкции. Для этого составляем схему камина с требованиями масштаба и пропорций. Соответственно составляется порядовка будущей конструкции, для этого нужно определить необходимое количество кирпича в ряду и будущее место в конструкции. В чертежах видно необходимое количество требуемых материалов для изготовления конструкции.

Печь камин для дачи из кирпича — используемые материалы

Основным строительным материалом является кирпич. Он может быть керамический или шамотный, который используется в качестве огнеупорного материала. В дополнение понадобиться материал для кладки. Он может быть в виде огнеупорной смеси которая продается в специализированных магазинах или смесь глины и песка, которую можно изготовит самому. Материалы для паро и гидроизоляции, а также необходимый инструмент. От качества выбранных материалов зависит срок службы и работы сооружения, поэтому к этому вопросу нужно отнестись ответственно.

Печь камин кирпичная для загородного дома процесс изготовления

Самым главным этапом изготовления является монтаж основания, так как основная тяжесть такого сооружения ложиться на него. Рекомендуется изготавливать основание совместно с фундаментом самого дома. Глубина для основания зависит от почвы и массы камина (примерно около метра), ширина выполняется больше чем у камина примерно на 10 см, ширину вы можете посмотреть в чертежах.

На дне углубления засыпают слой щебня и песка и все трамбуют. Далее делают опалубку, делают гидроизоляцию и заливают бетон. Верх фундамента выравнивают в уровень и дают выстоятся три недели. Когда основание выстоится начинают кладку камина из кирпича.

Печь камин из кирпича для загородного дома

Последующим этапом является сама кладка. Она проводиться в соответствии с чертежом и порядовкой который необходимо иметь под рукой. Рекомендуется каждый ряд сначала выкладывать без раствора чтобы подогнать в размер. Если необходимо обрезать кирпич то используют болгарку с алмазным кругом. Перед кладкой кирпичи замачивают водой чтобы кирпич не вытягивал влагу из раствора.

Печь камин для дачи из кирпича — примерная порядовка

Основание гидроизолируют рубероидом, для того чтобы сырость не проникала в конструкцию. Выкладывают сплошной первый ряд, сохраняя диагонали, от этого много зависит в последующих рядах.

порядовка

Далее выполняют основания воздуховодов, поддувало и зольник. Монтируют дверки и устанавливают колосник. Выстраивают стены вокруг каминной топки и дверки, далее закладывают канал для дымоотведения, все это должно быть в чертежах. Рамки, дверки крепятся при помощи проволоки, которая вмуровывается в швы кладки. Параллельной работой является выкладка самой топки и портала. После перекрытия топочной камеры над ней монтируют чугунную плиту, для варки, если она есть в проекте. Над плитой выкладывается свод в виде арки или полки. Каналы дымоотведения постепенно сужают и монтируют задвижки и окна для прочистки. Монтируется система дымоотвода.

С наружи кладку очищают от раствора, если не будет дальнейшей отделки. В дополнение кирпичные печи камины для дачи на дровах красят термической краской или отделывают керамикой. Вся конструкция будет готова, когда полностью высохнет естественным способом при открытых задвижках и дверках.

kamin-spb.ru

Фото печей, каминов | ТермоКоннект

Французский камин с открытой топкой, отделанный кованными элементами

Мангал с отдельной печью для изготовления плова

Крупногабаритная отопительно-варочная печь

Печь-камин типа двойной колпак, со интегрированной духовкой, отделанная изразцами

Камин

Камин с облицовкой искуственным мрамором

Мангал с коптильной камерой

Варочно-отопительная печь типа "шведка"

Камин с дровяной нишей в блоке с большой отопительной печью

Камин из печного кирпича с открытой топкой

Мангал для барбекю, шашлыка и жаркого копчения снутри дома. Мангал оборудован дровяной нишей, оснащен электроплитой для изготовления пиши, вытяжкой и вентиляцией

Отопительно-варочная печь без духовки

Камин

Декоративный камин с нишами для дров и телека

Камин

Беседка с печью-барбекю

Печь со интегрированным баком для следующего монтажа системы отопления

Камин с нишей для дров отделанный природным камнем со столешницей из темного гранита

Российская печь с лежанкой, дымопроводами нижнего обогрева и воздуховодами для скорого отвода тепла с дымопроводов

Компактная варочно-отопительная печь

Кухонная печь с плитой и духовкой

Мангал с варочной панелью, коптильней и шашлычницей

Печь-камин

Французский камин со интегрированной металлической топкой и воздуховодами-теплообменниками

Камин с топкой металлического литья и воздуховодами для резвого обогрева воздуха в помещении

Камин в блоке с отопительно-варочной печью

Британский камин

Банная печь-каменка с дымопроводами ниженего обогрева

Непростая двухтопочная банная печь, позволяющая получать пар "по-белому" и "по-серому", дополнительно снабженная варочной плитой

Угловой камин с облицовкой природным камнем (песчаником)

Декоративный камин, отделанный деревом и искуственным камнем

Печь-камин типа двойной колпак

Печь-камин, оборудованная устройством для изготовления шашлыков в доме, снабжена системой воздуховодов для отвода тепла из внутренних частей печи также бачком для оборудования системы отопления

Угловой камин облицованный бельгийским декоративным кирпичом

Камин

Варочно-отопительная печь

Комбинированная отопительная печь с подсоединенным к ней котлом. Оборудована приспособлением для жаркого и прохладного копчения пищевых товаров

Шведка с элементами декоративной отделки

Мангал

Блок варочно-отопительной печи и открытого камина

Блок варочно-отопительной печи и открытого камина

Банная печь-каменка с летним и зимним ходами

Печь-камин с нижним обогревом и с встроенным термическим аккумом

Французский камин со интегрированной металлической топкой и воздуховодами для отвода тепла

Мангал в садовой беседке

Отопительная печь со интегрированным баком для водяного отопления. На втором этаже на базе этой печи сложен маленький французский камин

Отопительная печь, созданная для подогрева дома большой площади. Она снабжена 2-мя топками с бачками из нержавеющей стали, встроенными в каждую топку. Бачки соединены поочередно. Система отопления может работать на естественной либо принудительной циркуляции.

Декоративная крупногабаритная печь с нишей для дров и рабочим столиком (справа от плиты). В печи имеется духовка и бачок для функционирования системы отопления, также трубы вентиляции кухни и подвала.

Также советуем прочитать:

www.termoconnect.ru

Угловая печь камин длительного горения для дачи: технология кладки

Угловая печь-камин – отличный выбор, позволяющий не только быстро согреть воздух на даче и приготовить еду, а также сэкономить место при своеобразном типе размещения. Кроме того, от обычного камина такая печка отличается большей теплоемкостью, что позволяет поддерживать комфортную атмосферу. Печи-камины могут быть выполнены как из кирпича, так и из металла. Разобраться в особенностях каждого отдельного вида и сделать правильный выбор вам поможет эта статья.

Угловая печь-камин в деревянном дачном домике

Содержание статьи

Металлические печи-камины, подходят ли они для углового размещения?

Основная особенность этих печей – компактность и высокая скорость нагрева. Металлическая угловая печь-камин представляет собой отопительный прибор с топкой, закрытой огнеупорным стеклом. В зависимости от модели такая печь может быть оснащена плитой для приготовления пищи и баком-теплообменником для подключения контура водяного отопления. К достоинствам таких печей можно отнести:

• Небольшие размеры и массу;
• Возможность установки на любом полу, без устройства фундамента;
• Высокую эффективность;
• Привлекательный внешний вид;
• Простоту установки;
• Невысокую цену;
• Безопасность.

Полезна ли функция длительного горения?

Модели, оснащенные функцией длительного горения, кроме того, очень экономичны и обладают высоким КПД: в этом режиме кислород в печь подается дозированно, и активного горения дров не происходит. При медленном тлении углей теплоотдача от печи повышается, топливо сжигается без образования большого количества золы. На одной полной загрузке дров в режиме длительного горения печь может работать до 6 часов, при этом герметичная дверца обезопасит вас от случайно вылетевших углей и искр.

Помимо этого, в режиме «длительного горения» в печи активно сжигаются газы, которые выделяются при тлении дров. При обычном сгорании — эти газы выводятся через систему дымоотведения и никоим образом не повышают КПД. Если же эти газы не отводить, а сразу сжигать — замечается прирост в производительности на 15-20% по сравнению с обычными печками. Это не фантастика, только представьте, что с этой опцией вам нужно заготавливать на зиму на 15-20% меньше дров, чем раньше! Вопросы о целесообразности моментально рассеиваются!

Внимание! При выборе режима длительного горения крайне не рекомендуется открывать дверцу печки до полного сгорания дров одной загрузки!!! Вы впускаете лишний кислород, который в значительной мере понижает КПД и нивелирует эту опцию!

Печи-камины с водяным контуром позволяют подключить к ним систему водяного отопления, за счет чего создается полноценный обогрев дома. Плита в верхней части  позволяет готовить пищу, кипятить воду, а также создает дополнительную плоскость с высокой теплоотдачей, возле которой просто приятно погреть руки!

Печь-камин на дровах, которую можно купить в магазине

Наиболее популярны у дачников следующие модели угловых печей-каминов:

1. Печь-камин «Бавария» выполнена из 6-миллиметровой стали, изнутри футерована шамотным кирпичом. Мощность печи – 6 кВт, что позволяет обогреть домик площадью до 60 квадратных метров. Режим длительного горения у этой печи составляет 3-5 часов, печка оснащена огнеупорным стеклом, которое, благодаря системе чистого горения, не подвержено копоти, а также термоизолированной ручкой дверцы, что позволит вам не обжечься. Боковые стенки печи облицованы керамикой, это придает ей привлекательный внешний вид.

Угловая печь-камин «Баврия»

2. Печь-камин «Амур» оснащена панорамным стеклом с системой обдува – на нем не остается сажи и копоти. В верхней части расположена варочная панель. Модель выполнена из жаропрочной стали с футеровкой, мощность 9 кВт позволяет обогреть до 180 кубометров помещения, что при стандартных потолках соответствует площади в 60-80 квадратных метров. Печка облицована керамическими панелями, улучшающими теплоотдачу, даже при полном сгорании топлива — камни будут вас греть еще несколько часов!

Печь-камин «Амур»

3. Печь-камин «Нева» в целом похожа на «Амур», но ее мощность ниже – 6 кВт. Такую печь можно рекомендовать владельцам небольших домиков с площадью 50-60 квадратных метров. Все греющиеся поверхности печи покрыты жаропрочной краской, благодаря чему она долго сохраняет достойный внешний вид и не подвергается коррозии.

4. Печь-камин «Теплодар» угловой с мощностью 12 кВт предназначен для домов с площадью до 80 квадратных метров. Корпус сделан из нержавеющей стали и устойчив к прогоранию. Дверка оснащена жаропрочным стеклокерамическим окошком, позволяющим любоваться живым огнем. Печь вверху имеет варочную панель, дровницу в нижней части корпуса, а также зольник с удобным извлечением. Хороший выбор для ценителей надежности и красоты.

Печь-камин «Теплодар»

Все модели могут быть установлены на чистовой пол, отделанный негорючими материалами: металлическим листом, плиткой или керамогранитом. Их небольшой вес позволяет избежать реконструкции перекрытий и не требует устройства отдельного фундамента. Печи-камины этого класса можно установить на любом этаже дома.

Устанавливая печь-камин продумайте удобную доставку горючего материала, чтобы не таскать потом дровишки на второй этаж!

Кирпичные печи-камины, так ли все просто?

Главное отличие кирпичных печей-каминов – их неповторимый стиль. Несмотря на сложности, возникающие при их установке – необходимость возведения фундамента, сложность кладки – они всегда популярны у дачников, ведь кирпичный камин с потрескивающими дровами – это символ уюта и домашнего очага. Угловая печь-камин имеет ряд неоспоримых преимуществ, которые так полюбились их владельцам, почитайте и подумайте, может все-таки лучше потратить чуть больше времени и денег и сделать капитальное строение из кирпича? Очевидные плюсы:

• Высокая теплоемкость, позволяющая длительно поддерживать комфортную температуру;
• Достойный внешний вид и большой выбор вариантов отделки, что позволяет вписать печь в любой интерьер;
• Долговечность печи-камина, в отличие от стенок недорогих металлических печей кирпич не склонен к прогоранию и разрушению;
• Возможность построить печь любой тепловой мощности и размеров, четко под ваши нужды;
• Безопасность печи при прикосновении – у кирпича, в отличие от металла, практически отсутствуют поверхности, об которые можно обжечься.

Выбор моделей угловых печей-каминов очень велик, ведь грамотный печник, знакомый с законами термодинамики и устройством дымовых каналов может спроектировать для вас печь любой конфигурации, которая войдет в любой угол вашей дачи. Конечно, это потребует дополнительных финансовых вложений, поэтому большинство дачников, решивших класть печь-камин своими руками, используют готовые схемы-порядовки. В статье приведена технология кладки угловой печи-камина по проекту В. Григорьева. Освоив основные приемы кладки, вы легко сможете сделать камин по любой схеме.

Угловая печь-камин из красного кирпича

Технология кладки угловой печи-камина из кирпича

Угловая печь-камин для дачи конструкции В. Григорьева представляет собой печку с двумя топками – каминной и печной. Топки расположены в разных плоскостях: печная топка на одной из боковых сторон печи, обращена в смежное помещение или кухонный отсек, а каминная обращена к центру комнаты. Такая конструкция позволяет любоваться живым огнем практически из любой точки комнаты, в то же время варочная поверхность скрыта и не портит внешнего вида, что очень важно в современном дизайне!

Из возможности печки стоит отметить возможность раздельного или одновременного использования обеих топок, при этом дымовые газы отводятся через общий дымоход. Дымовые каналы объединяются в верхней части печи и перекрываются задвижками – это исключает задымление при использовании одной топки и опрокидывание тяги. Габариты печи – 1270х890 мм. Необходимые материалы и печное оборудование указаны в таблице.

Материалы для печи-камина, таблица 1

Схема кладки – порядовка и общий вид печи приведены на рисунках. Ниже описана технология кладки для каждого ряда.

Общий вид угловой печи-камина для дачи

Фундамент

Фундамент печи выполняют из монолитного бетона с армированием. Размеры фундамента должны превышать размеры пода печи на 10 см с каждой стороны. Технология его выполнения описана ниже.

1. Выполняют разметку будущего фундамента. При этом нужно иметь ввиду, что объединять его с общим фундаментом дома категорически запрещено, это может привести к разрушению печи!

2. Выкапывают котлован подходящего размера, глубина его должна равняться глубине фундамента дома. Дачные домики обычно ставят на мелкозаглубленный ленточный фундамент, его подземная часть заглубляется не более чем на 50 см.

3. Дно котлована засыпают десятисантиметровым слоем песка, поливают достаточным для полного промачивания объемом воды и тщательно трамбуют. Это можно делать обрезком бревна или специальным инструментом.

4. Из досок толщиной 25 мм или фанеры делают опалубку. Ее можно делать несъемной, в этом случае рекомендуется выполнить ее гидроизоляцию.

5. Укладывают арматуру из прутка D8-D12 в виде решетки 15х15 см, в местах пересечения прутья связывают проволокой. При высоте фундамента более 20 см необходимо сделать два слоя арматуры – сверху и снизу.

6. Месят бетон из цемента марки не ниже М250, щебня и речного песка в соотношении 1:2:2, воды добавляют столько, чтобы раствор был средней густоты. Заливают бетон в опалубку. Лучше делать это единовременно, не дожидаясь застывания предыдущих порций. Если замесить такое количество бетона сразу не получается, класть его нужно послойно с интервалом 2-3 дня, при этом предыдущие слои зачищают металлической щеткой.

7. Высота фундамента должна быть на 15 см ниже уровня чистового пола. Верхний слой разравнивают по уровню, закрывают пленкой и оставляют на 3-5 дней — за это время происходит набор критической прочности. После этого можно приступать к работе.

Процесс кладки (порядовка)

Кладку печи производят по схеме-порядовке. Общий порядок кладки каждого ряда таков: выкладывают ряд из сухого кирпича и без раствора, подгоняют при необходимости кирпич, требующий подрезки, после этого кирпичи кратковременно замачивают в чистой холодной воде и выкладывают их на печной раствор. Для первых рядов, выравнивающих фундамент с уровнем пола, используют цементный раствор (1 доля цемента на 2,5-3 доли песка). Для остальных рядов необходим раствор на основе огнеупорной глины. Готовые сухие смеси с содержанием шамотной глины продаются в строительных магазинах, также можно взять глину высокого качества, добытую в карьере.

1. Выкладывают два ряда, завершающие фундамент и выравнивающие его с уровнем пола, из полнотелого керамического кирпича на цементный раствор.

2. Ряды 1 и 2 образуют под печки. Их выкладывают по схеме из керамического полнотелого кирпича, обозначенного на схеме красным цветом, подрезая кирпичи.

3. В 3 ряду начинают установку дверок: прочистной со стороны каминной топки и дверцы зольника со стороны печной топки. При установке дверки нужно зафиксировать ее раму с помощью металлических стержней, для чего в кирпиче нижнего ряда сверлят отверстия по размеру штырей и через отверстия в раме дверки скрепляют ее с кирпичом. Вместо штырей можно использовать обычные гвозди.

4. В четвертом ряду дверки дополнительно закрепляют за отверстия в раме проволокой, после чего заделывают ее в кладку на расстояние не менее 30 см. Поверх зольника каминной топки кладут стальную полосу – опору для кирпича верхнего ряда.

5. Пятый ряд перекрывает обе дверки, начинается кладка дымового канала. В 6 ряду для разделения канала ставят стальную полосу – опору для перегородки.

6. Ряды с 7 по 9 образуют печную топку и стенки каминной топки. Дверку печной топки крепят так же, как дверку зольника. В задней части каминной топки выполняют каминный зуб – срезанный под углом скос задней стенки топки.

7. Десятый ряд образует выход из топки в дымовой канал – это видно на схеме. В одиннадцатом ряду устанавливают варочную плиту поверх топки, для этого насухую выкладывают ряд, примеряют плиту и прочерчивают линию ее прилегания на кирпичах, после чего кирпичи нумеруют, разбирают и болгаркой выбирают в них пазы для укладки плиты соответствующей толщины. Плиту кладут на жаропрочный раствор. В этом же ряду кладут стальную полосу – опору для перекрытия каминной топки. Продолжают кладку каминного зуба.

8. В 12 ряду начинают кладку перекрытия каминной топки из шамотного кирпича – на схеме он обозначен желтым цветом. Перекрывают часть дымового канала, отходящую от топки. Со стороны печной топки и варочной панели выкладывают только боковую стенку, отделяющую плиту от стены дома.

9. В 13 ряду устанавливают задвижку в дымовой канал, продолжают кладку перекрытия камина. В этом ряду каминная топка максимально сужается, он является последним рядом каминного зуба.

10. Ряды с 14 по 18 в целом похожи, они образуют дымовой канал, стенку у варочной панели, расширенную часть каминного дымосборника, а в 16 и 17 ряду выполняют также каминную полку. Их кладут по схеме.

Порядовка печи-камина: ряды с 1 по 18

11. В 19 ряду пространство над варочной панелью перекрывают металлическим листом, а в 20 и 21 рядах его закладывают кирпичом. Со стороны камина продолжают кладку дымосборника и дымового канала по схеме.

12. В 22 и 23 ряду выполняют расширение дымового канала, а со стороны каминной топки устанавливают прочистную дверцу. В 24 ряду над расширением дымового канала устанавливают металлический отсекатель искр. На заднюю часть каминного дымосборника кладут металлическую полосу. 25 и 26 ряды кладут по схеме.

13. В 27 ряду над каминным дымосборником ставят задвижку. В 28 ряду ставят еще одну прочистную дверку, а в 29 укладывают стальной лист – перекрытие печи, поддерживающее кирпичи 30, 31 и 32 ряда.

14. В 33 и 34 рядах выполняют перекрытие каминного дымового канала, остается только общий дымоход. В 35 ряду делают декоративный бортик из кирпича по краю печи, в результате к 36 ряду остается только дымоход, это видно по схеме. Продолжают его кладку до нужной высоты, смещая кирпичи для образования перевязки рядов.

Порядовка печи-камина: ряды с 19 по 36

Технология кладки угловой печи-камина — видео урок

Выложенную печь просушивают при нормальной температуре в течение недели, после чего начинают аккуратно топить. Глиняный раствор при нагреве обжигается и становится очень твердым, но важно не перетопить печь, чтобы избежать его растрескивания, делайте все постепенно. В дальнейшем ваша печь-камин будет служить вам безотказно при условии ее регулярной очистки от сажи и золы. А ваша дача преобразится, станет максимально уютной, а у ваших детей появится любимый уголок! Как правильно чистить дымоход, чтобы избежать засоров и плохой тяги, читайте в нашей статье.

kamin-expert.ru

отопление дачи, фото обогрева дома частного, отопительно-варочная мини, Филипьева на дровах

Современная печь-камин отлично подойдет для обустройства загородного домаПечи-камины являются достаточно привлекательным дополнением в интерьере дачного домика или солидного загородного дома. Как любая печь на Руси, она будет сердцем дома, которое соберет вокруг себя всю семью, создаст настроение для влюбленных и обогреет вернувшихся с улицы. Трудно не соблазниться провести вечер у огня, попивая ароматный чай. После трудового дня побаловать себя теплом и уютной обстановкой большое счастье.

Печи и камины для обогрева дома на даче

Обладая хорошими теплопроводными свойствами, печь-камин может помочь согреть комнату или дом, вернуться к истокам, готовя дрова для растопки печи, а позже с наслаждением наблюдать за мерцанием искр пламени, зная, что оно не вырвется из печи. А еще на некоторых моделях печей-каминов есть варочная поверхность, что очень понравится хозяйкам дома.

Печь-камин позволяет за счет лучистой энергии быстро обогреть помещение

Но перед тем как выбирать печь-камин, стоит определиться в ее назначении (помимо сердца дома), это поможет сэкономить средства, время и силы.

Камины-печи для обогрева дачи сегодня лидируют на рынке подобных аппаратов. Сочетание и печи и камина позволяет этому устройству для быть не только современным, но и очень практичным. Украшать помещение и не лишать его изюминки.

Основа печи-камина – это топка, которую видно сквозь стеклянную дверцу. Именно эта особенность позволяет любоваться пламенем. Топку изготавливают из чугуна, материал самого изделия более разнообразный: натуральные камни, керамическая плитка, и т.п. КПД печи-камина более 70%, а время за которое сгорает топливо более – 10 часов.

Качества, необходимые для печей-каминов, обогревающих дачные дома:

• Возможность равномерно и в короткие сроки обогревать помещение;
• Возможность долго поддерживать температуру;
• Некоторые модели оборудованы панелью для приготовления еды;
• Простая установка.

Для маленького частного домика очень важно сохранить свою площадь, отведенную для различных нужд человека. Поэтому компактная печь-камин выигрывает у обычных печей, благодаря своим размерам.

Какие еще преимущества у печей-каминов для обогрева дома:

• Прочная конструкция;
• Очень надежная конвекционная система;
• Есть модели с водяным контуром, что позволяет отапливать помещение, а не только обогревать;
• Вторичный дожиг, не надо будет задумываться о дровах часто.

Каждый любитель дачи и житель частного дома оценит преимущества каминов и печей перед обычной кирпичной печкой. Особенно в отопительный сезон. И не зависимо от вида домика или дома, найдётся самый подходящий вариант. Выбор очень огромен.

Камины-печи для отопления дома

Для отопления дома стоит выбрать печь-камин с водяным контуром. Это будет самое верное решение, не зависимо от планировки дома и даже количества этажей. При обычной печи, если комната изолирована, то тепла в ней ждать не стоит, потому что нагреваясь, воздух поднимается, идет в сторону окон, а затем, когда остывает, опускается. Создается эффект сквозняка, поэтому не советуют закрывать двери в помещении с печью-камином. На помощь приходит печь-камин с водяным контуром. Ее легко подключить в систему отопления дома (радиаторную систему). Тепло отдается воде, а та, поступая в батареи под окном, своеобразным щитком оберегает помещение от холода и сквозняка. Обогревается весь дом.

Печи со встроенным камином можно использовать для обогрева загородного дома или дачи

Достоинства:

• Низкая стоимость;
• Производительность;
• Доступное топливо;
• Внешний вид;
• Нет зависимости от электроэнергии: камин работает от циркуляции тепла

Но не стоит забывать и о недостатках. Нет автоматики в управлении, то есть нет возможности полностью автоматизировать подачу топлива. Контроль над безопасной работой очень сложен. Низкий КПД. Если производитель назовет цифру более 70 %, то не стоит верить такому производителю. В России мало распространен подобный вид каминов и точные сведения под вопросом. Конечно, как заслон холоду и сквознякам, система водяных печей-каминов в большом плюсе, но по мощности и безопасности она существенно проигрывает другим видам этих изделий.

Отопительно-варочная печь с камином: разновидности и размещение

Виды отопительно-варочных печей очень разнообразны. А достоинства отопительно-варочной печи с камином в следующем: установка своими силами, разнообразие сочетаний в одном предмете, уменьшенный топливный расход из-за многофункциональности.

Многофункциональные печи, совмещающие в себе возможности теплогенератора и кухонной плиты, пользуются немалой популярностью

Какие же виды этих печей-каминов представлены покупателю:

• Конструкция из кирпича Волкова;
• Отопительная и варочная печь с камином Филипьева;
• Комбинированная;
• Шведская печка;
• Печка Потапова;
• Угловой вариант отопительно-варочной печи с камином;
• Металлические мини-печи.

В каком бы виде не была представлена печь, стоит задуматься о ее размещении в доме, потому что данный тип не столь мал. В зависимости от размера жилища выбирается расположение печи. Если дом небольшой, стоит поставить печь в его центре – это поможет равномерно прогревать помещения. А также сэкономить на дровах.

Простенок между кухней и жилой комнатой – отличное место расположить печь.

Варочная поверхность должна находиться на территории комнаты, где готовится пища, используясь по своему прямому назначению. А камера камина обогреет спальню или гостиную комнату, а как декоративный элемент, она будет выглядеть очень оригинально. Как не крути, камин стоит ориентировать в сторону зоны для отдыха, чтобы не потерять свойств камина, а именно романтики постукивания горящих поленьев в тихий вечер.

Для маленькой дачи, возможности готовить пищу на ней и используют мини-печи. Они компактны, оборудованы варочной панелью и даже духовым шкафом.

Мини печь-камин из метала способен обогреть в дачном доме, жилой усадьбе или квартире одну из комнат

Преимущества:

• Не занимает много места;
• Не нужен дымоход;
• Вывод продуктов горения можно осуществлять при помощи стенного отверстия.

Мини-печь сделана из металла высокой прочности. Изготавливают мини-печи из чугуна, стали. Печи из стали не столь эстетичны на вид, как чугунные, но обойдутся дешевле. Они менее долговечные, чем чугунные, но очень легкие по весу.

Под воздействием внешних факторов и температурных перепадов печи из стали теряют свой изначальный внешний вид и достаточно недолговечны.

Чугунные печи имеют больше преимуществ перед стальными, особенно для долгого использования. Но достаточно много весят и такую печь не вынесешь летом на улицу, в отличие от стальной. Под чугунную печь необходим свой фундамент, не всякий пол выдержит такую тяжесть. Самостоятельно изготовить такую печь тоже очень затруднительно, из-за свойств чугуна. Высокая стоимость такого типа мини-печей оправдывается их долговечностью. Этот материал не окисляется и перепады настроение у погоды чугунной печи не страшны.

Но независимо от материала мини-печи для дачи, где круглый год не живут люди, а приезжают только в дачный сезон – это отличный вариант. Не надо выносить дымоход. Нет огромных затрат на кирпич и мастеров по установке или закладки печи. А самое главное, не страшно оставить печь на зиму, в доме или на улице.

Как выбрать печку-камин (видео)

Не стоит считать печи-камины только модой. Это очень практично. Различные варианты топлива: торф, дрова или уголь. Вне зависимости от вида печи. Возможность совмещения двух видов отопительных устройств и их свойства, делает печи-камины очень удобными в хозяйстве. Наличие конструкции обычной печи дает возможность интересным декорациям. Дизайн не ограничивается традиционным видом. Печи-камины из металла не нуждаются в облицовке, а на кирпичных печах можно изобразить традиционный русский орнамент. А функция камина просто позволяет наслаждаться уютом загородного домика.

Дизайн печки-камина для дачи (фото идей)

Внимание, только СЕГОДНЯ!

Добавить комментарий

kitchenremont.ru

---

•
  Столб из кирпича
•
  Облицовка кирпичом фасада дома
•
  Декоративный кирпич для внутренней отделки фото
•
  Кирпич пережженный
•
  Удаление высолов на кирпичной кладке
•
  Пережженный кирпич
•
  Утепление кирпичного дома изнутри
•
  Кладка перегородок из кирпича
•
  Армопояс из кирпича
•
  Кирпичное стройудача
•
  Камины для дома дровяные из кирпича фото
