Что такое ракетная печь: варианты конструкции, схемы и принцип работы. Ракетная печь из кирпича

Ракетная печь своими руками: чертежи, фото, видео

Ракетная печь: схема и фото изготовления.

Конструкция ракетной печки сделана таким образом, чтобы с помощью прямого горения создать сильное пламя из небольшого количества топлива. Процесс горения происходит в вертикальной трубе где в итоге создаётся эффект прямого горения пламени.

Схема ракетной печи.

На рисунке предоставлена схема печи ракетного типа.

Печь состоит из вертикальной трубы и боковой топки размещённой под углом в 45 градусов, расположенная под таким углом топка значительно облегчает укладку дров.

Ракетная печь своими руками.

Для изготовления печи ракетного типа понадобится два отрезка профильной трубы:

Для топки труба сечением 160 х 160 мм — длиной 300 мм.Для дымохода труба сечением 120 х 120 мм — длиной 500 мм.

Ещё понадобятся металлические листы толщиной 5 мм и такими размерами:— 160 х 160 мм.— 150 х 150 мм.— 300 х 200 мм.

Несколько металлических прутов для изготовления колосников.

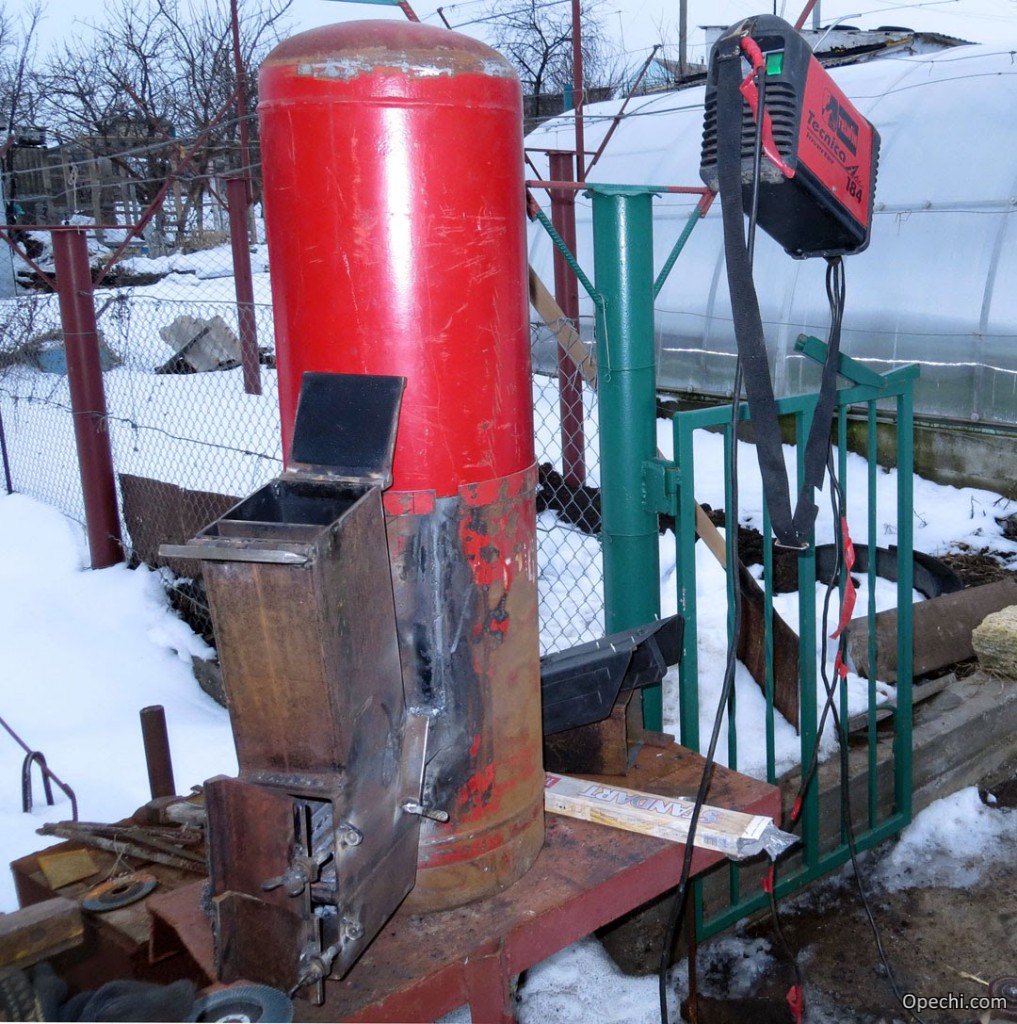

Процесс изготовления ракетной печи следующий. Из профильных труб болгаркой вырезаются топка и дымоход печи.

Дымоход и топка привариваются между собой под углом 45 градусов.

В нижней части топки нужно приварить колосники и пластину разделяющую топку и поддувало. Без колосников угли будут быстро забивать топку и снижать тягу.

В топке нужно предусмотреть заслонку, регулируя заслонку можно контролировать интенсивность горения пламени в печи.

Заключительный этап: ракетную печь красим термостойкой краской.

Преимущества и недостатки ракетной печи.

Печь ракетного типа имеет свои преимущества:

• Минимальный расход топлива, печь может работать практически на любом топливе, оптимально использовать древесину — дрова, ветки, мелкие щепки.

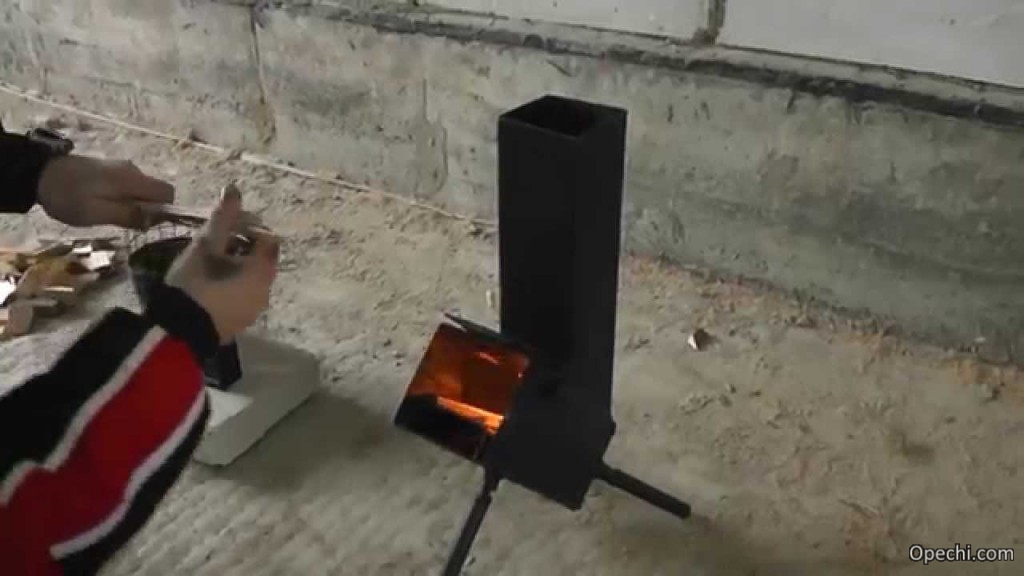

• Сильное пламя и быстрый нагрев, котелок с 3 литрами воды закипает за 15 – 20 минут.
• Простота конструкции, компактный размер.

Недостатки печи ракетного типа:

• Вес печки более 10 кг, поэтому походной эту печку назвать сложно, разве что если перевозить её в автомобиле.
• Реактивную печь не практично использовать для отопления помещений, часто нужно подкидывать дрова в печь и большая часть тепла идёт в дымоход, печь в первую очередь предназначена для быстрого приготовления пищи, нагрева воды и прочих нужд.
• При горении печка издаёт характерный «реактивный» звук.

Где пригодиться печь ракетного типа? Печь можно использовать в местах, где нет возможности развести открытый костёр или нет достаточного количества топлива для костра. Печь будет, кстати, если нужно быстро приготовить пищу на пример на даче или на природе.

Рекомендую посмотреть видео — печь ракетного типа в работе.

Ещё один вариант ракетной печи своими руками.

Популярные самоделки из этой рубрики

Уличная печь для дачи своими руками...

Печка из бочки 200 литров: схема, чертежи, фото, в...

Печь на отработке с наддувом...

Мини печка своими руками

Буржуйка из газового баллона своими руками...

Как сделать дымоход для буржуйки...

Буржуйка с водяным контуром...

Походная печка щепочница своими руками...

Как сделать обогреватель своими руками...

Печь для гаража своими руками...

Ракетная печь для гаража

Печь на опилках длительного горения своими руками...

sam-stroitel.com

Как изготовить ракетную печь из кирпича своими руками?

Ракетная печь — довольно своеобразное сооружение, поскольку ее конструкция отличается от других подобных. Чтобы сделать подобную печь своими руками, совсем не нужно быть профессиональным строителем. Перед началом возведения следует ознакомиться с чертежами такой конструкции, и только после этого можно будет приступить к работе.

Совсем немного людей знает о существовании ракетной печи, поскольку, в нашей стране, технология ее возведения появилась относительно недавно, и многим людям не известен принцип ее работы. Такую печку можно использовать для отопления комнаты в доме, летней кухни или другого помещения небольшого размера.

При конструировании печи-ракеты своими руками, следует обратить внимание на верхнюю часть трубы, а именно на ее футеровку. Данную часть конструкции следует отделать огнеупорным стройматериалом, например, шамотным кирпичом.

Принцип функционирования ракетной печи

Кроме основного предназначения – обогрева помещения, при помощи такой печи можно приготовить пищу или заварить, к примеру, чай или другой горячий напиток. Отметим, что печь с лежанкой издает больше тепла, чем без нее. Именно по этому, лучше конструировать печь-ракету именно с лежанкой.

Особенность конструкции такой печки заключается в наличии специального колпака, в который постоянно поступают дымовые гази, после чего – происходит их конечное сгорание. Температура в колпаке может достигать 1000 градусов по Цельсию. Выхлопы, которые производятся в процессе топки, это всего лишь пар и углерод, так как осадок полностью сгорает в колпаке. Такая пара абсолютно безопасна для организма человека.

Конструирование металлической печи своими руками

Перед тем, как изготовить ракетную печку, в интернете следует найти несколько проектов подобных конструкций. Важно, чтобы в содержании проекта имелись чертежи агрегата и расчеты, требуемых для возведения печи, строительных и других материалов. Если в проекте будет содержаться пошаговое фото изготовления – это лишь будет огромным плюсом. Проект ракетной печки можно разработать самостоятельно, ознакомившись с фото и видео, которые размещены в данной статье.

Существует достаточно много методов конструирования печи-ракеты. Наиболее просто смонтировать печку из газового баллона или бочки, к тому же, изготавливать специальный проект вовсе не потребуется. Изготовленная таким способом печь невероятно проста в эксплуатировании. Конструкция представляет собой загнутую трубу. В нижней части размещена топливная камера, а в верхней – сконструирован зольник, на котором можно готовить пищу и кипятить воду.

Процесс изготовления подобной конструкции не является трудоемким, и справиться с этим можно буквально за несколько минут, не владея специальными навыками и знаниями.

На дно топливной камеры следует приварить металлическую пластину, в которой, предварительно, необходимо прорезать несколько небольших отверстий одинаковых размеров. Из-за этого, огонь в печи не будет утихать довольно долго, поскольку в топливную камеру беспрерывно будет поступать воздух.

Вместо металлической трубы, в принципе, можно использовать любую емкость цилиндрической, или другой подобной, формы. Следует помнить, что стенки печи должны быть достаточно грубыми, так как в процессе длительного эксплуатирования, огонь сможет прожечь металлическую стенку небольшой толщины.

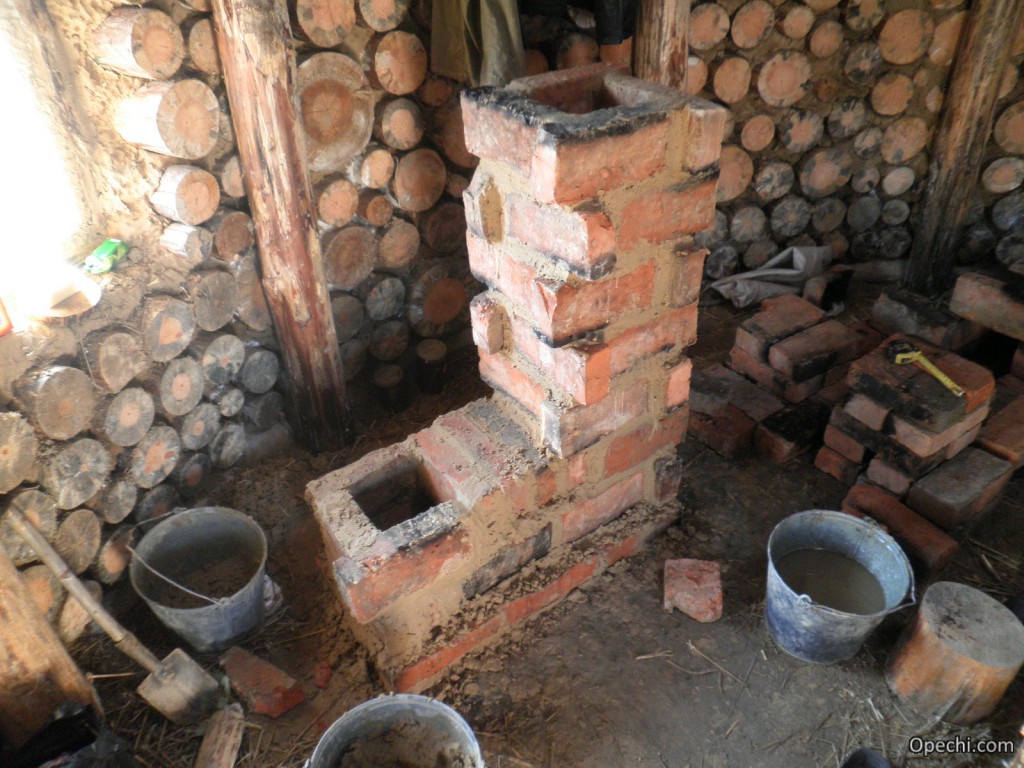

Возведение печи-ракеты из кирпича

Каменка обладает аналогическими техническими свойствами, что и металлическая конструкция, однако, возведение кирпичной ракетной печи – процесс трудоемкий, требующий дополнительных финансовых затрат и времени.

Колпак каменной печи-ракеты следует делать из бочки. Для безопасности и удобства использования, конструкцию печи, кроме колпака, нужно опустить вниз, выкопав яму под полом. Дно необходимо уплотнить и залить бетонным раствором, простыми словами – сделать фундамент. Толщина бетонного покрытия должна быть более, чем 10,0 см. Чтобы фундамент стал прочным, и на нем можно было начать процесс кладки кирпича, потребуется подождать около 3 дней, пока раствор полностью затвердеет. По истечению данного периода, можно начинать возводить стенки ракетной печи.

Для кладки можно использовать лишь огнеупорные строительные материалы, а именно:

• Огнестойкий глиняной раствор;
• Огнеупорные кирпичи.

После завершения укладки, следует дождаться, пока раствор затвердеет, а конструкция станет целостной, прочной и надежной. Железная бочка без дна устанавливается сверху огневого канала, а промежуток между бочкой и кирпичом заливается утеплителем. При обработке торца необходимо использовать тот же огнестойкий глиняный раствор. Сверху надевается самая большая бочка, а к нижней ее части присоединяют дымоходный патрубок.

Какие стройматериалы нужны для возведения

Для создания такой конструкции потребуется приблизительно 20-25 кирпичей. Сконструировать ракетную печь можно буквально за час. Для правильного и качественного возведения понадобятся рисунки и чертежи аналогичных сооружений. Их с легкостью можно найти в сети интернет. Сконструировать ракетную печь из кирпича можно, практически в любом месте внутри помещения.

При топке печи, кирпичи нагреваются до температуры 100, и более, градусов по Цельсию. От поверхности печи издается тепло и, вследствие этого, повышается температура внутри помещения. Основным достоинством ракетной печи является то, что при топке вовсе не выделяется дым, так как все виды топлива сгорают в колпаке.

Для того, чтобы печка отдавала максимальное количество тепла, необходимо сделать «теплую трубу», методом топки опилок, сухой хвои или бумаги внутри печи. Если сразу же начать топить дровами, газ будет застаиваться внутри и, вследствие этого, процесс нагрева кирпичей будет замедляться.

Преимущества и недостатки подобной конструкции

Как говорилось выше, в большинстве случаев ракетную печь используют для приготовления пищи и нагрева воды. Основным недостатком данной отопительной системы является то, что к ней нельзя присоединить отопительные батареи или даже змеевик поэтому, такой печкой можно прогревать лишь отдельные части помещения.

Несмотря на малые размеры и удобность использования печи, ее нельзя эксплуатировать в бане или гараже. Даже при максимальной эффективности, в процессе отопления воздух в бане не сможет разогреться к необходимой для парки температуре. Печь-ракету нельзя эксплуатировать в гараже, поскольку это небезопасно и вовсе запрещено.

Конструирование ракетной печи уместно для обогрева небольшого помещения или любой комнаты жилого дома. Подобные конструкции часто устанавливают на дачах или в небольших загородных домиках.

Основные преимущества ракетной печи:

• Простота конструирования и дальнейшего эксплуатирования;
• При помощи печки можно быстро приготовить пищу или вскипятить воду;
• В процессе отопления не выделяются токсичные вещества поэтому, конструкцию можно устанавливать даже дома;
• Минимальность расходов, поскольку процесс горения достаточно продолжительный, и для его поддержания совсем не требуется много топлива.

Несмотря на вышеуказанные преимущества, ракетная печь из кирпича не может быть полноценным источником отопления всего дома.

На видео ниже изображен один из методов поэтапного конструирования печи-ракеты:

pechinfo.ru

Печь ракета своими руками чертежи, видео

Простой отопительный прибор, который по популярности мало в чем уступает всем известной буржуйке — печь ракета. Работает она на дровах, а схема конструкции настолько проста, что для многих домашних мастеров изготовление такой печки обойдется бесплатно. Печь можно сделать и экономичной – многие думают, что похожесть на буржуйку означает прожорливость топочной камеры, но нет. Существуют схемы этих оригинальных отопительных приборов, которые работают на тлеющей древесине (пиролиз), а значит, они весьма экономичны при таком же КПД.

Чертеж простой печи из труб

Почему ракета и почему реактивная

Такую печку часто называют «ракетой», но не потому, что дрова в ней сгорают с большой скоростью, а из-за формы самой конструкции – традиционный вариант печки-ракеты делается из двух отрезков железных труб, сваренных друг с другом. Форма такого агрегата напоминает ракету на детском рисунке. Применение же такой упрощенной формы печи позволяет изготовить ее (сварить, склепать или соединить на резьбовых соединениях) меньше, чем за один день. Еще к печи применяют прилагательное «реактивная», но тоже не из-за скорости сгорания топлива, а из-за особенностей горения – на определенном этапе и при определенной скорости подачи воздуха в топливник печь начинает сильно гудеть, как будто включается турбонаддув форсунок в двигателе.

Интересно: гудение печи – это самый неэффективный и расходный режим горения печи. Нормально и экономно работающая печь издает тихий шелест.

Печь на основе квадратного короба

Любой хозяин загородного или дачного дома имеет в мастерской хотя бы минимальный набор столярных, слесарных и автомобильных ремонтных инструментов. Вот они-то и помогут в изготовлении чудо-ракеты, плюс чертежи и минимальный запас материалов: трубы или металлические короба, лист железа и – при строительстве стационарного варианта – кирпич и раствор на глине. Теперь становится понятно, что реактивная печь делается переносной или неподвижной, например, для отопления дома или бани.

Варианты реактивных печей

Если стационарная реактивная печь будет отапливать дом, то ее располагают вдоль любой внешней стены – правильно сконструированная и оборудованная «реактивная ракета» может обогреть своим теплом домик площадью до 50м2. Также печь можно установить просто на открытой местности – на приусадебном участке на даче, и использовать как летний открытый вариант источника тепа ее для приготовления пищи.

Как работает печка ракетного типа

Хотя устройство «ракеты» простейшее, в нее заложено два принципа горения топлива, позаимствованных у других твердотопливных печей:

1. Естественная циркуляция горячих газов и дыма по каналам печки – стандартное решение, как в буржуйке;
2. Дожигание несгоревших газов (пиролиз) при ограниченном доступе кислорода к камере горения.

Схема самой простейшей реактивной печки, которая предназначена только для приготовления пищи, использует именно естественное горение дров – в открытой камере невозможно создать условия для поддержания реакции пиролиза и дожигания недогоревших газов.

Рассмотрим простую конструкцию реактивной печи-ракеты прямого горения, которая традиционно устанавливается во дворе на открытой площадке. На ней можно быстро нагреть какой-то объем воды, или приготовить обед для семьи на отдыхе. Из рисунка ниже становится понятно, что для изготовления такого образца потребуется два отрезка цилиндрической или прямоугольной железной трубы, которые соединены между собой сваркой под углом 900.

Простейшее устройство ракеты

В качестве топочной камеры выступает горизонтальный отрезок металлического короба – туда закладывают дрова. Также загрузку топлива можно организовать и вертикально – просто добавить сверху горизонтальной трубы вертикальный железный цилиндр, в который будут загружаться дрова. Таким образом, получится конструкция из трех труб или коробов, самый нижний из которых (горизонтальный) будет работать как топка. В стационарной схеме простейшая конструкция такой печки часто использует обычный красный кирпич, который кладется на глиняный раствор.

КПД такой конструкции нельзя назвать удовлетворительным, поэтому умельцы придумали еще одну схему, повышающую эффективность работы «ракеты». Добавочный элемент такого усовершенствования – еще одна труба большего диаметра (как видите, все материалы доступны и дешевы), в которую устанавливается основная труба печки райзер (первичный дымоход). Так можно повысить общий нагрев печки и продолжительность удержания тепла.

Схема печи с утепленным райзером

На схеме:

1. Наружный корпус из трубы;
2. Труба, которая служит топкой;
3. Канал для выхода воздуха в камеру сгорания;
4. Утепленная область между корпусом и райзером. Утеплителем может служить та же зола.

Как протапливать «ракету»

Протапливается реактивная печь робинзон своими руками по принципу разжигания костра — первой закладывается бумага, сено, солома или другой быстровозгораемый материал, затем – мелкие щепки или крупная стружка. Последними закладываются поленья в размер топки. Горячие продукты горения поднимаются по вертикальной трубе (2), и выходят наружу. На открытый торец трубы (2) и можно ставить кастрюлю или бак с водой.

Чтобы топливо горело непрерывно и активно, необходимо обеспечить зазор между выходной трубой (2) и кастрюлей с водой. Поэтому постоянный зазор обеспечивается специальной решетчатой металлической подставкой.

На схеме ниже нарисовано простейшее устройство с дверцей на отверстии для загрузки топлива. Воздушная тяга образуется из-за наличия специального канала, образующегося нижней поверхностью топки и железной пластиной, приваренной в 8-10 мм от топочной камеры. Такая конструкция будет принудительно докачивать воздух, даже если дверца закроется полностью. Из схемы видно, что конструкция рассчитана и на работу в режиме пиролиза, при этом постоянный поток «второстепенной» струи воздуха будет дожигать отработанные газы. Но, чтобы дожигание проходило на все 100%, необходимо обустроить термоизоляцию вторичной камеры, в которой догорает газ, чтобы обеспечить нужные температурные показатели для пиролиза.

На схеме:

1. Принудительный канал для поддува воздуха при закрытой топочной дверце;
2. Область активного горения;
3. Сгоревшие газы.

Усовершенствованная печь-ракета

Более усовершенствованная схема предусматривает не только возможность обогрева окружающего пространства, но и приготовления пищи, для чего конструируется верхняя варочная поверхностью. Итого: к самому простому варианту «ракеты» можно добавить: наружный корпус, который будет дополнительно обогревать комнату, топочную дверцу и поддувом воздуха для поддержания режима пиролиза, и плиту для арки еды. Такую схему уже можно реализовать в самом доме, а не во дворе, так как труба дымохода выводится наружу. Такая несущественная модернизация значительно повышает эффективность модели, а именно: ракетная печь своими руками чертежи которой представлены ниже, обладает следующими возможностями:

1. Из-за встраивания наружного корпуса из трубы большего диаметра и его утепления, которое создает термоизоляционный слой для райзера, а также из-за возможности герметично закрыть верхнюю трубу горячий воздух остывает намного дольше;
2. В нижней секции печки добавлен отдельный канал для поддува, что позволяет организовать пиролизное горение;
3. Дымоход в такой схеме рекомендуется располагать не вертикально вверху, как в простой схеме, а снизу сзади на корпусе, что позволит организовать дополнительную циркуляцию горячих потоков по внутренним каналам печки, обеспечивая быстрый нагрев варочной плиты и всего утепленного корпуса.

Схема работы усовершенствованной реактивной печи

Из схемы видно, как работает усовершенствованная печь:

В топливнике (1) топливо сгорает не полностью (2), так как подача воздуха осуществляется не в полном объеме – это режим «А», которым можно управлять при помощи заслонки (3). Горячие, но не догоревшие от пиролиза газы подаются в концевой отрезок огневого канала (5), в котором дожигаются. Дожигание обеспечивает качественная термоизоляция и постоянный поток «второстепенного» воздуха в режиме «Б» по каналу (4).

Затем горячий поток поступает во внутренний райзер (7), поднимается вверх к плите для варки (10), и нагревает ее. Далее горячий воздух попадает в объем (6) между наружной и внутренней трубами, утепленными слоем золы (4, 9), нагревает корпус печи, который отдает тепло в помещение. И наконец, остывший воздух опускается вниз, чтобы попасть в дымоход (11) и выйти наружу.

Стабильно высокая температура в райзере (7) обеспечивает максимальную отдачу тепла и создает условия для полного сгорания газов. Такое условие создается помещением райзера в трубу большего размера – обечайку (8). Свободное пространство между трубами заполняется золой или другим жаропрочным веществом (9) для футеровки – это также может быть раствор обычной глины с песком в пропорциях 1:3.

Схема комбинированной печи

Пальма популярности принадлежит промышленной модели «Робинзон» — то самая простая, но надежная конструкция. Имея такую мобильную печь, можно на даче или в походе быстро приготовить пищу или нагреть некоторое количество воды. Конструктивно это перевернутая труба Г-образной формы, как показано на схемах ниже.

Печь «Робинзон»

В горизонтальный отрезок топливного приемника закладываются дрова, а поджиг осуществляется с той стороны, откуда входит вертикальная труба. В трубе Г-образной формы из-за разницы давлений горячего и холодного воздуха возникает тяга, и интенсивность горения будет только расти по мере нагревания корпуса печи. Чтобы контролировать горение, подача воздуха регулируется шиберной заслонкой.

Устройство реактивной печи «Робинзон»

Работает реактивная печь на принципе расходования энергии естественного восходящего потока горячих газов. Получается замкнутый цикл: при повышении температуры камеры горения топливо начинает гореть активнее, а чем мощнее пламя, тем быстрее нагревается камера и варочная поверхность. В результате «Робинзон» способен нагреть 10 литров воды за 10 минут, если поставить бак на уже разогретую поверхность. На схеме видно, что варочная поверхность в «Робинзоне» имеет толстый теплоизоляционный слой, что позволяет закладывать в топливник чурки большого диаметра.

Стационарная печь

Стационарные модели печей реактивного сгорания имеют колпак, чтобы тепло в помещении сохранялось дольше. В такой печке сжигание топлива происходит по другому сценарию. Начало процесса сгорания дров такое же – поступление воздуха ограничено, что вызывает выделение пиролизных газов, которые дожигаются в нижнем участке вертикальной трубы или короба. К вертикальной трубе вторичный воздух подводится отдельно.

Стационарная реактивная печка

Раскаленный газ, оказавшись вверху, начинает остывать, и опускается в свободный межкамерный объем, а затем – в дымоход. Процесс происходит следующим образом:

1. Силы гравитации заставляют более холодные, а значит, более тяжелые сгоревшие газы устремляться вниз, где они попадают в дымоход;
2. Этому также способствует постоянно поддерживаемое давление от подкладываемых дров, и стабильно высокая температура газов;
3. Естественная тяга в дымоходной трубе.

Одновременное приложение этих создает такие эффективные условия для сгорания дров, что появляется возможность пристроить к «ракете» свой дымовой канал с произвольной геометрией. В основном длинные и сложные дымоходы нужны для того, чтобы эффективнее обогреть помещение.

Порядовка кирпичной печи-ракеты

Главный недостаток всех печей на твердом топливе – невозможность удержать бо́льшую часть тепла в доме. Но положительные качества агрегата позволяют нивелировать отрицательные моменты – высокая скорость выхода газов позволяет организовывать сложные вертикальные или горизонтальные дымоходы с несколькими каналами. Реализация этого принципа на практике – русская печь. В реактивной печи с горизонтальным многоканальным дымоходом тоже можно оборудовать теплую лежанку, как показано на схеме ниже:

Печь с лежаком из горизонтальных ходов

Реактивная ракета-печка – вариант домашнего отопления, дешевле которого бывает только даром. Мастеровой человек, знакомый с азами строительства, может сложить комбинированную печь из кирпича в исполнении, подходящем для любого домашнего интерьера. Основной задачей по облагораживанию внешнего вида будет декорирование железного колпака и крышки топливника – все остальное не будет находиться на виду.

Промышленная мобильная модель печи «Робинзон»

Комбинированная кирпично-металлическая печь из бочки

Такая печь будет только стационарной – кирпичную конструкцию не передвинешь с места на место. Из шамотного кирпича выкладывается топливная камера и дымоход, из металла делаются задвижки и дверцы. Кирпич отдает тепло очень долго, и после прогревания дымохода в помещении будет тепло очень долго, даже если печь уже не будет гореть.

Кирпичная печь для отопления и приготовления пищи

Высокая эффективность – не конек таких моделей, но хорошей теплоотдачи можно добиться регулировкой подачи воздуха в камеру, не стремясь выйти на режим горения, при котором печка начинает «реветь» и «гудеть».

Печь с аккумулятором

Чтобы как-то минимизировать тепловые потери при эксплуатации этой простейшей конструкции, многие умельцы встраивают в печь водяной контур и подключают резервуар для горячей воды. Также сохранению тепла в помещении способствует возведение лежанки с многоканальным горизонтальным дымоходом. Отрицательные качества моделей «ракет», которые нельзя минимизировать или совсем убрать:

1. За реактивным агрегатом необходимо постоянно наблюдать и регулировать тягу – устройств автоматики в нем не предусмотрено;
2. Каждые 2-3 часа нужно загружать новую порцию дров;
3. Железный колпак нагревается до опасных температур.

Советы по изготовлению печи

Самый простой и дешевый, практически бесплатный вариант — модель «Робинзон» на чертеже ниже. Для изготовления нужны обрезки труб или прямоугольного профильного короба, металлические уголки для ножек, сварочный аппарат. Размеры аппарата выбираются, исходя из габаритов заготовок. Главное – придерживаться соблюдения принципа действия, а не размеров.

Любительская схема печи-ракеты

Для самодельной конструкции часто берут газовые баллоны или бочки на 200 литров – толстые стенки и подходящий размер как нельзя более соответствуют задуманному. И те, и другие заготовки будут использоваться для изготовления наружного корпуса, а внутренние элементы изготавливаются из труб меньшего диаметра или выводятся кирпичом – половинками, четвертинками или целым, где получится.

Общей формула расчета теплоотдачи для всех моделей ракетной печки нет, поэтому вариант использования готовых расчетов по принципу похожести схем вполне подойдет. Главное, чтобы размер будущей «ракеты» хотя бы примерно соответствовал объему обогреваемого помещения. Например, для гаража сойдет газовый баллон, для дачного домика – двухсотлитровая бочка. Приблизительный выбор внутренних элементов печки — на схеме ниже:

Реактивная печка из металлической бочки

Печь из железного баллона

1. Баллон – газовый, кислородный, из-под углекислого газа;
2. Труба ≥ 150 мм под топливную и загрузочную камеры;
3. трубы 70 и 150 мм — для внутреннего вертикального дымохода;
4. трубы 150 мм – для выходного дымохода;
5. Утеплитель любого типа, обязательно негорючий;
6. Заготовки листового металла H = 3 мм.

Верхняя часть баллона отрезается сваркой. В целях безопасности лучше открыть запорный кран на баллоне и заполнить его водой перед резкой. С боковых сторон баллона нужно вырезать проемы для топливной камеры и дымохода. Труба под топливник соединяется с вертикальной трубой дымоходного канала, который выходит из дна баллона.

Как сложить реактивную печь своими руками

После монтажа внутренних элементов срезанный верх приваривается назад. Швы проверяются визуально, и подсоединяется главный дымоход. Если есть водяной контур – присоединяется и он. После этого печь-ракету можно испытывать.

Важно: Достаточная тяга для любой модели печи обеспечивается высотой дымоходной трубы – она должна быть поднята над топливником не менее, чем на 4 метра.

Как выложить топливник из кирпича

Кирпичная модель требует использования только шамотного (глиняного) кирпича — керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава были указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента — 1200 х 400 х 100 мм.

После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для того, чтобы можно было убирать золу. После высыхания глиняного раствора траншея засыпается, и в вертикальный дымоход вставляется труба подходящего диаметра. Полости между кирпичом и трубой следует забить утеплителем — базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом.

Как выложить реактивную печь

Теперь на кладку можно водрузить металлический колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом колпака в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку нужно будет перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход — или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов здесь будет уже низкой.

jsnip.ru

пошаговая инструкция, чертежи, преимущества и недостатки

Особенности печи-ракеты

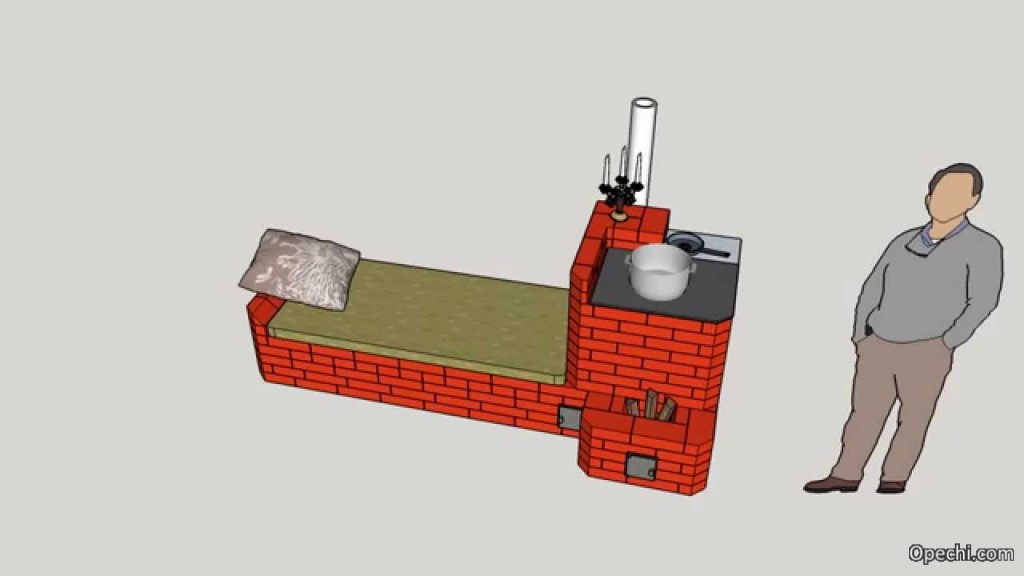

Реактивная печь с лежанкой — наиболее производительный вариант для дома

Несмотря на столь бешеную популярность в мире, в странах СНГ реактивная печь длительного горения известна лишь единицам. И это довольно странно, ведь в некоторых регионах нашей страны холода длятся более, чем полгода.

Ракетная или реактивная печь, вопреки своему названию, не подразумевает ничего сверхъестественного в своей конструкции. Никаких турбин здесь вы не найдете. Но все же есть в такой конструкции нечто сходное с космическим транспортом — и это поток пламени, отличающийся высокой интенсивностью, а также характерное гудение, возникающее в процессе работы.

Реактивные печи отопления устроены предельно просто, но несмотря на это в них используются передовые методики сжигания топлива. Рассмотрим, что же делает данную конструкцию столь эффективной:

• По печным каналам происходит движение газообразных продуктов исключительно за счет естественной тяги. По этой причине принудительная эжекция здесь не требуется.
• Процесс пиролиза, возникающий вследствие сухой перегонки твердого топлива.

Чертежи реактивных печей в самом простом варианте

Важно! Самая простая конструкция «ракеты» представляет собой трубу большого диаметра с характерным изгибом. При этом один ее участок является короче другого. Он устанавливается горизонтально и предназначается для закладки дров.

Рассмотрим процесс работы печи более подробно:

• В топку производится закладка дров, которые затем поджигаются.
• Далее прибор начинает работать в режиме традиционной буржуйки, который продолжается до тех пор, пока не прогреется более длинная вертикальная часть печки, представляющая собой дымовую трубу.
• Металл разогревается докрасна, вследствие чего происходит воспламенение горючих веществ, скопившихся в дымоходе, в верхней точке которого появляется зона разрежения.
• Тяга усиливается, обеспечивая усиление воздушного потока к дровам. Благодаря этому эффективность процесса горения существенно повышается.

Чертежи походной печи Робинзон

Совет! Чтобы реактивная тяга в печи стала еще сильнее, конструкцию следует оборудовать топочной дверцей. Работает это следующим образом: когда сечение воздушного канала уменьшается, то происходит прекращение подачи кислорода в топку. Таким образом, традиционный процесс горения перерастает в пиролиз, при котором древесина начинает тлеть и разлагаться. При этом процесс прогорания топлива замедляется, а потому тепло выделяется дольше.

• Чтобы обеспечить полное сгорание топлива в результате пиролиза, в печи необходимо предусмотреть специальную зону, которая предназначается для дожигания газов. Более конкретно об этом будет сказано ниже, но здесь следует заметить, что наряду с теплоизоляцией дымохода такое усовершенствование классической «ракеты» позволяет ей успешно конкурировать с современными установками длительного горения.

Важно! Самая простая печь-ракета своими руками обычно используется для разогрева или приготовления пищи. Для этого необходимо лишь установить специальную площадку на вертикальном участке печи.

Читатели считают данные материалы полезными:

• Изготовление чудо-печки для отопления своими руками: особенности работы печи из баллона
• Назначение муфельных печей: видео и фото-способ самостоятельного изготовления

Плюсы и минусы подобных отопительных агрегатов

Печь ракетного типа с лежанкой: тепло и уют в вашем доме

Несмотря на всю простоту своего устройства, печь реактивного горения имеет целый ряд преимуществ:

• Очень высокий КПД, который сопоставим с лучшими агрегатами, работающими на твердом топливе.
• Конструкция может разогреваться до 1000 градусов по Цельсию.
• Высокие показатели экономичности. В среднем печь-ракета из баллона расходует в три-четыре раза меньше дров в сравнении с обыкновенной буржуйкой.
• «Всеядность». Можно использовать для работы печи любые виды твердого топлива (шишки, хвою, стружку, а также различные растительные отходы).
• Для обеспечения бесперебойного отопительного процесса возможна дозагрузка топлива при работе устройства.
• Печь-ракета надежна и проста в устройстве.
• Экологичность. Ввиду полного прогорания топлива, дым, исходящий из ракетной конструкции, состоит из углекислого газа и водяного пара.
• Полное сгорание топлива. При работе данного агрегата, температура достигает таких пределов, что происходит возгорание сажи.

Схематическое изображение движения воздушного потока по печной системе

• Большое разнообразие конструкций. Наряду со стационарной печью существует переносная или походная. Также ракетная печка может с успехом использоваться для дома или бани.

К недостаткам таких агрегатов относятся:

• При эксплуатации возникает риск того, что в помещение проникнет угарный газ.
• Такие конструкции не подходят для использования в больших домах, поскольку их мощности будет недостаточно для комплексного обогрева.
• При установке теплообменника водяного типа происходит спад тепловой мощности, что в результате нарушает нормальный рабочий режим.
• Непривлекательный внешний вид. Однако многие любители этно-стиля поспорят с данным утверждением, ведь для них такая печная конструкция является просто находкой.

Виды отопительных приборов данного типа

Конструкция мобильной ракетной печи

Существует несколько вариантов подобного оборудования:

• Мобильная. Такие конструкции могут легко переноситься с места на место и изготавливаются из ведер, жестяных банок, металлических труб и т. д.
• Варианты, изготовленные из газовых баллонов.
• Стационарная печь, выложенная из кирпича (шамотного).
• Отопительные конструкции, оборудованные лежанкой.

Важно! Самыми сложными в изготовлении являются кирпичные агрегаты, поскольку они требуют определенных навыков каменщика. Однако при наличии детальных порядовок и элементарной прилежности, с работой сможет справиться даже начинающий специалист.

Теперь рассмотрим поподробнее, что же представляет собой каждый из вышеописанных вариантов.

Переносные ракетные печи

Такие конструкции являются наиболее простыми по устройству. Они представляют собой трубы, которые могут быть или согнутыми, или сваренными из отдельных отрезков. В данной конструкции может быть лишь одно усовершенствование; оно касается монтажа специальной перегородки, посредством которой обустраивается зольник. В ней предусматривается специальная прорезь, посредством которой происходит воздушный подсос.

Очень часто в нижней части загрузочной камеры устанавливается колосник, посредством которого осуществляется подача воздуха прямо в зону горения. В проем, предназначенный для закладки дров, устанавливается специальная дверца, необходимая для регулировки подачи воздуха.

Совет! Поскольку мобильная печка предназначена в основном для приготовления пищи, то в верхнем срезе дымоходной трубы желательно предусмотреть подставку для установки посуды.

Конструкция, изготовленная из газового баллона

Ракетная конструкция, изготовленная из баллона

Это следующий этап в эволюции отопительных приборов реактивного типа. Благодаря усложненной конструкции, такая печь обладает большими показателями экономичности и тепловой мощности. При этом изготовить такую печь можно из подручных средств. Понадобится баллон из-под газа, несколько обрезков стальных труб с толстыми стенками, а также лист металла, имеющий 5 мм в толщину.

Совет! Вместо баллона для корпуса может использоваться бачок из-под ГСМ или отрезок трубы, диаметр которой превышает 30 см. Обязательным требованием является наличие толстых стенок конструкции.

Особенности работы печи из баллона заключаются в следующем:

• Дрова загружаются в топливник, воспламеняясь посредством сильного притока воздуха, поступающего через загрузочное окно.
• Горючие газы дожигаются непосредственно в трубе, размещенной внутри баллона. Это происходит благодаря подаче вторичного воздуха.
• Для усиления данного эффекта внутренняя камера должна быть утеплена, что позволяет поднимать внутреннюю температуру более, чем на 1000 градусов по Цельсию.
• Двигаясь по системе, раскаленный газ доходит до колпака, попадая во внешнюю камеру, являющуюся теплообменником.

Схема работы печной конструкции из баллона

• После того, как продукты сгорания остывают, производится их выведение посредством дымохода, установленного в нижней части конструкции с обратной ее стороны.

Важно! Для создания оптимального уровня тяги необходимо расположить верх дымоходной трубы на 4 метра выше загрузочного окна.

Устройство комбинированной конструкции

Комбинированная печка представляет собой агрегат, изготовленный из металлической бочки и кирпича. При этом шамотный кирпич используется не как облицовочный материал, именно из него выкладываются внутренние камеры и топливник. Таким образом, получается стационарный отопительный аппарат, который изготовлен из материалов высокой теплоемкости, а потому отлично накапливает тепло, осуществляя его отдачу в течение нескольких часов.

Совет! Это оптимальный вариант для обогрева жилых помещений.

Конструкция с лежанкой

Один из недостатков реактивных печей заключается в выведении большей части тепла посредством дымохода. Однако этим грешат практически все конструкции, работающие на твердом топливе. И в данном случае этот минус можно легко исключить посредством существенного увеличения длины дымоходных каналов.

Схема устройства ракетной печи с лежанкой

Речь идет о реактивных печах с лежанкой, которые являются отличным воплощением данной идеи. Такие агрегаты могут быть изготовлены из бутового камня или кирпича, в качестве декора используя пластичную массу, созданную из опилок и глины. Высокая теплоемкость используемых материалов позволяет таким конструкциям удерживать тепло в течение всей ночи, что вкупе с экономичностью делает подобные конструкции прекрасным выбором для помещений жилого типа.

Этот материал отлично дополнят следующие публикации:

• Обзор отопительных печей Термофор для дома и бани — лучшее из Сибири
• Возведение печей Кузнецова, их достоинства и чертежи

Как сделать печь-ракету самостоятельно

Рассмотрим изготовление печи с лежанкой. Благодаря своим высоким техническим характеристикам она является элитой среди отопительных приборов. Это наиболее сложная по устройству конструкция, но благодаря предоставленным ниже схемам и чертежам, построить ее будет не так уж и тяжело. Среднее время строительства составляет около трех дней.

Пошаговая инструкция предполагает проведение следующих работ:

• Углубляем на 10 см то место, где будет сформирован топливник, выложив его шамотным кирпичом. Далее нужно установить опалубку по контуру будущей конструкции.

Совет! Чтобы сделать фундамент более прочным, можно использовать арматуру или строительную сетку, которая укладывается сверху на кирпичное основание.

• Используя уровень, выкладываем основу для рабочей камеры.
• Далее следует заливка конструкции бетоном. Как только раствор схватится, можно продолжать строительство. В среднем раствор сохнет сутки.

Заливаем фундамент

• Укладываем кирпич сплошным порядком, таким образом формируя основание печи.
• Поднимаем боковые стенки, укладывая несколько рядов кладки.
• Теперь обустраивается нижний канал ракеты, согласно порядовки.
• Укладываем ряд кирпичей поперек, тем самым перекрывая камеру сгорания. Необходимо осуществить выкладку таким образом, чтобы райзер (вертикальный канал) и топочный проем остались открытыми.

Формирование камеры сгорания

• Берем старый корпус бойлера, обрезаем его с двух сторон. В итоге должна получиться большая по диаметру труба.
• В нижней части емкости из-под ГСМ необходимо установить фланец, именно в него будет установлена труба горизонтального теплообменника.
• Для обеспечения герметичности необходимо предусмотреть сплошные сварные швы, что позволит существенно обезопасить конструкцию.

Монтируем нижний патрубок посредством сварки

• Далее в бочку следует врезать выходной патрубок. После этого она очищается от ржавчины, покрывается грунтовкой, поверх которой наносится несколько слоев термостойкой краски.
• К горизонтальному дымоходу следует приварить боковой отвод, который будет выполнять роль зольника. Чтобы обеспечить удобство его прочистки, необходимо оборудовать канал герметичным фланцем.
• Используя огнеупорный кирпич, необходимо осуществить выкладку жаровой трубы. Ее внутренний канал должен иметь размер 18 на 18 см, будучи квадратной формы.

Выкладываем жаровую трубу

Совет! Выкладывая внутренний канал, необходимо строго контролировать вертикальность конструкции, используя для этого строительный уровень или обвес.

• На жаровую трубу надевается кожух. В образовавшиеся промежутки необходимо разместить перлит. При этом нижнюю часть райзера необходимо загерметизировать глиняной смесью, что предотвратит просыпание теплоизолятора на пол.
• Теперь следует изготовить топливный колпак. Для этого берется ранее отрезанная часть водонагревателя, к которой нужно для удобства использования приварить ручку.
• Далее необходимо улучшить внешний вид конструкции путем нанесения на нее саманной замазки. Для этого глиняный раствор смешивается с древесными опилками (до 50%).

Выполнение обмазки печного корпуса

Совет! Опилки в замазке выполняют роль щебня в бетоне. Они используются для того, чтобы такая поверхность не растрескалась в процессе высыхания.

• Сверху перлитовая засыпка также запечатывается посредством обмазки.
• Далее формируем лицо печи. На данном этапе необходимо выложить печной контур. Для этого могут быть использованы кирпичи, камень, саман, мешки с песком и т. д. Внутреннюю часть необходимо заполнить щебнем, а верхней придать необходимую форму посредством обмазывания саманной смесью.
• Кожух, изготовленный из металлической бочки, устанавливаем на подготовленное основание, при этом нижний патрубок емкости должен быть направлен в сторону лежанки. Нижнюю часть покрываем глиной, таким образом герметизируя ее.
• Используя гофротрубу, необходимо подвести канал к топливнику. Именно посредством данного канала топка соединяется с внешней атмосферой.

Формирование канала для подачи воздуха снаружи

Важно! Если канал не установить, то печью будет осуществляться потребление теплого воздуха непосредственно из помещения.

• Далее проводится первая растопка конструкции, целью которой является проверка свободного выведения газов посредством горизонтального дымохода.
• Трубы теплообменника необходимо подсоединить к нижнему патрубку. Его следует установить на основании, выложенном из красного кирпича.
• Монтируем дымоходную трубу. Соединения следует уплотнить, используя огнеупорную обмазку и асбестовый шнур.
• Далее следует придать лежанке необходимую форму тем же способом, что и при вышеописанном изготовлении корпуса. При этом поверхность бочки может быть полностью скрыта саманом. Открытой стоит оставить лишь горизонтальную площадку — она впоследствии используется при разогревании пищи.

Так выглядит готовая печная конструкция с лежанкой

Совет! Проводить испытания конструкции следует только после полного высыхания обмазки самана. Если же запустить печку раньше, можно вызвать тем самым растрескивание декоративного слоя.

Заключение

Печь ракетного типа — это экономичный вариант для обогрева жилья и приготовления пищи. Такая конструкция отличается сравнительной простотой, но при этом имеет высокий КПД и длительность автономной работы.

kamin-maker.ru

Печь ракета из кирпича: чертежи, фото, видео

Простая печь ракета из кирпича: чертежи, схема кладки, пошаговые фото. Как сделать простую печь ракету из 20 кирпичей за 5 минут своими руками, подробное описание с видео.

Если вам потребуется быстро соорудить простую уличную печь, можно воспользоваться печью ракетного типа. Особенность этой печи в том, что она расходует очень мало топлива, может работать на щепках, а греет очень хорошо, на печке можно не только вскипятить воду, но и приготовить пищу.

Для постройки печки понадобится два десятка кирпичей, подойдёт любой кирпич, силикатный, красный, ну и конечно огнеупорный. Вот и всё больше ничего не понадобится, даже кладочный раствор необязательно использовать.

Далее на рисунке показана схема кладки печи ракеты из кирпича.

Как видно на схеме печь состоит из 21 кирпича, сначала выкладывается основание печи.

Второй ряд выложен из 3 целых кирпичей и 1 половинки, это нижняя часть топки.

Далее каждый 3,4,5 ряд выложен из 4 кирпичей.

В этом варианте автор ещё положил металлическую сетку для золы.

Вот и всё наша печь ракета готова к использованию, на её постройку уйдёт менее 5 минут. Теперь я расскажу принцип действия этой печи.

В печь закладываем топливо, (можно использовать любую древесину, щепки, ветки, сосновые иголки и шишки) и поджигаем. Затем нужно дать немного времени чтобы стенки печи разогрелись, после чего пламя начинает хорошо гореть и практически не дымит.

На видео автор показывает, как сделать печь ракетного типа и как ею пользоваться.

Популярные самоделки

samodelki-n.ru

Реактивная ракетная печь своими руками: из баллона, из кирпича

Особенного внимания среди отопительных устройств заслуживает печь-ракета. Она имеет оригинальное строение, которое подразумевает использование доступных материалов и составляющих. Организовать такую печь своими руками может фактически каждый. Достаточно понимать, как читаются чертежи, а также уметь пользоваться основными строительными инструментами и материалами.

Вариант изготовления печки-ракеты своими руками

Принцип действия

Несмотря на простоту конструкции, печь-ракета подразумевает задействование сразу двух принципов работы:

• свободное перетекание древесных газов по каналам;
• пиролиз – дожигание газов, которые выделяются при горении.

Самая простая печка-ракета использует только первый принцип работы, поскольку для пиролиза недостаточно условий.

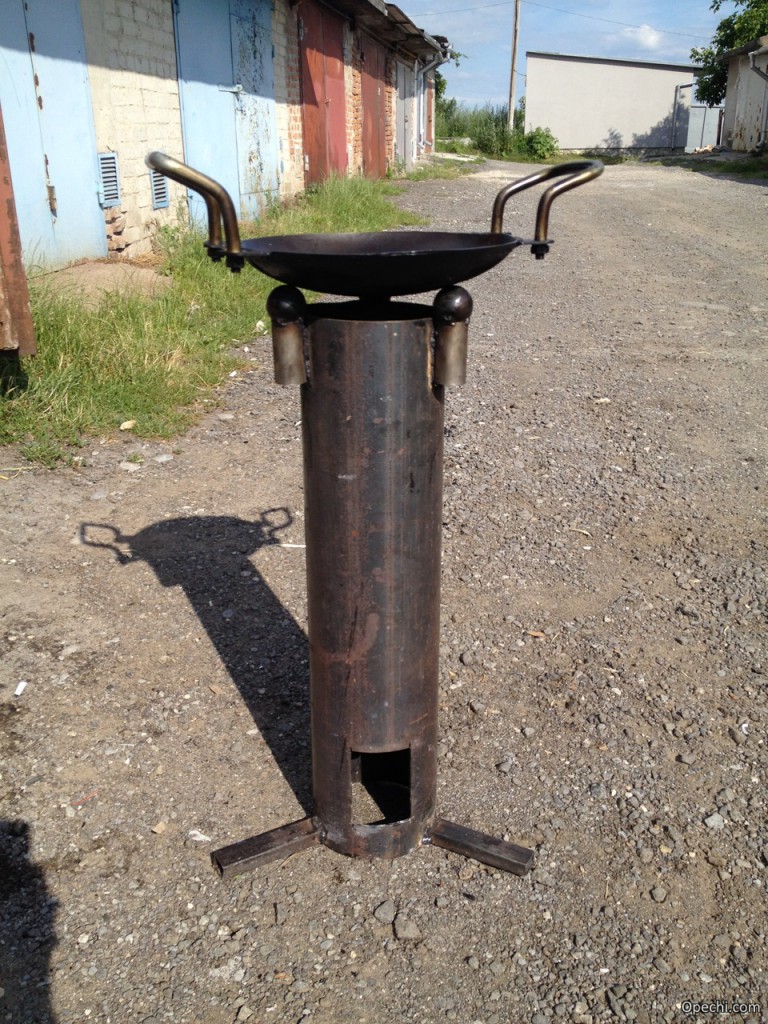

Аккуратная ракетная печка, изготовленная своими руками

Сначала рассмотрим варианты реактивных печей, используемых для приготовления пищи. В таком устройстве в качестве топливника используется короткая труба, расположенная горизонтально, а затем она направляется вверх. Это самая простая конструкция.

Закладка топлива в печку-ракету осуществляется непосредственно в трубу, после чего поджигается. В итоге образуется поток раскаленных газов, который ориентирован выйти наружу, а значит, стремится к вертикальному участку.

На срезе трубы размещается емкость, используемая для воды или еды. Между ней и трубой есть просвет, чтобы продукты горения могли выйти.

Многих интересует, почему такую печь называют ракетой. В конструкции имеется повернутое вверх сопло, из которого, при работе устройства, вырывается пламя. Отсюда и название.

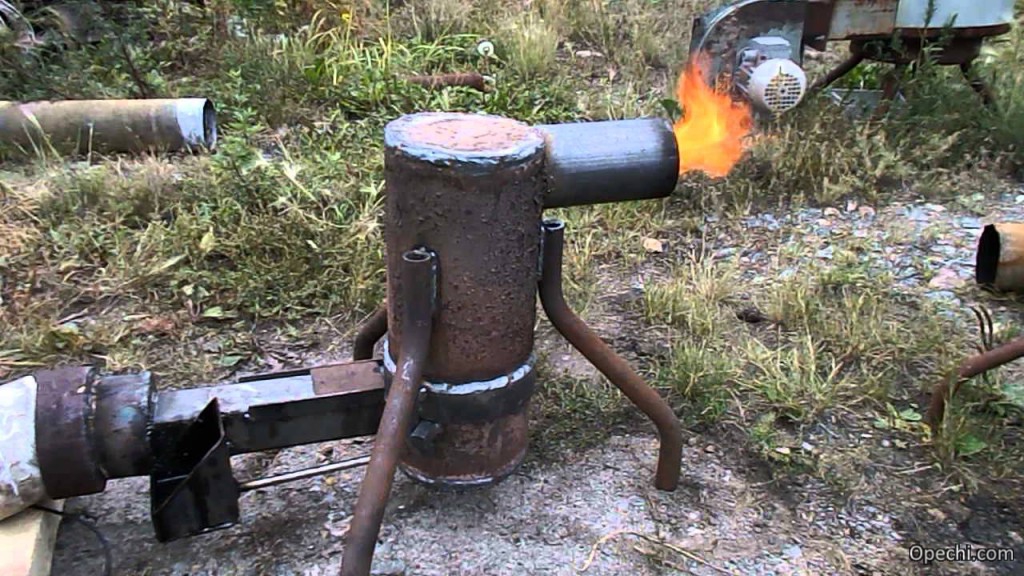

Языки пламени, вырывающиеся из ракетной печки

Безусловно, прогреть помещение таким агрегатом не получится. Ракетная печь должна быть дополнена теплообменником, а также каналами для отвода продуктов горения. Для обеспечения высокой температуры на вертикальной части трубы выполняется утепление огнеупорным материалом.

Сопло может накрываться колпаком. Это необходимо для качественного отбора тепла. Снизу горизонтального участка трубы создается канал для подачи вторичного воздуха.

Современный вариант исполнения подразумевает немного иную конструкцию. Такая реактивная печь подразумевает дожигание пиролизных газов, что возможно за счет поступления вторичного воздуха. К тому же под верхом колпака собираются продукты горения, что повышает давление до избыточного. Со временем тепло передается наружу через стенки трубы, что вынуждает газы остывать и спускаться вниз. Там их ждет горячий воздух, поэтому им приходится направляться в пространство между стенками колпака и трубы, отправляясь в дымоходный канал.

Применение ракетной печи с колпаком на участке

За счет пиролизных процессов существенно повышается КПД. А благодаря перетоку газов организовывается саморегулирующая система.

Продуктивный теплоотбор

Газы, которые направляются в дымоход, имеют высокую температуру. Поэтому понятно, что не стоит так просто от них избавляться. Ведь иначе эффект от устройства будет минимальным. Поэтому для печи-ракеты своими руками придумано несколько решений:

• на ракетную печь устанавливается водяной контур;
• газы пропускаются через каналы, оборудованные под лежанкой.

Печка-ракета с водяным отоплением изготавливается без колпака, энергия продуктов горения применяется в металлическом теплообменнике. Не стоит использовать змеевик с водой, лучше сделать водяную рубашку.

Также можно сделать дымоходные каналы, выложенные из кирпича. Они могут расположиться на полу, а сверху может быть оборудована лежанка. И в этом случае длина каналов должна быть точно рассчитана, а иначе придется организовывать естественную тягу.

Конструкция кирпичной печи-ракеты с лежанкой

Преимущества

Создать ракетную печь своими руками – получить такие преимущества:

• добавлять топливо можно во время процесса;
• КПД не является постоянной величиной, но при правильном отборе тепловой энергии у газов он может быть весьма высоким;
• естественная тяга дымохода не является обязательным условием;
• доступность монтажа – для организации печи-ракеты своими руками достаточно небольшого опыта в печном деле, минимум затрат на материалы.

Использование ракетной печи на природе

Такие преимущества делают печку-ракету востребованным устройством.

Недостатки

Примечание: И пусть печка-ракета характеризуется простотой и привлекательностью, у нее есть и минусы. Например, есть определенные требования к качеству топлива. Дрова не должны быть влажными, иначе эффект пиролиза достигнуть не получится. К тому же за конструкцией нужен постоянный присмотр.

Изготовленная ракетная печь своими руками для бани слабо подходит, поскольку она отдает немного тепла, необходимого для парной. Малая площадь поверхности печи исключает эффективный прогрев бани.

Виды

Выделяют несколько видов печек-ракет:

1. Кирпичные котлы. Имеют отличие от печей – оснащены встроенным теплообменником, из которого теплоноситель подается в отопительную систему: бак, трубы, радиаторы.
2. Отопительные. Демонстрируют эффективность обогрева комнат, применяя конвекционный принцип действия.
3. Конструкции с варочной панелью, их называют отопительно-варочными.
4. Камины. Чаще всего используются для отопления одного помещения, в котором находятся.
5. Для бани. Они имеют оригинальную конструкцию. Основная задача устройства – повышение температуры камней, благодаря чему обеспечивается разогрев воздуха в парилке. Важный показатель решений – интенсивность.

Простая конструкция ракетной печи, изготовленной своими руками

Конечно, это еще не все виды, которые существуют.

Из баллона

Это достаточно популярный вариант, который успешно реализуется руками множества умельцев. Чаще всего для изготовления используется газовый баллон объемом 50 л. Он будет выполнять функцию колпака. Для создания загрузочного бункера и топливника можно использовать трубу диаметром 15 см. Для дымохода применяется труба диаметром 10 см, для внутреннего канала – 7 см.

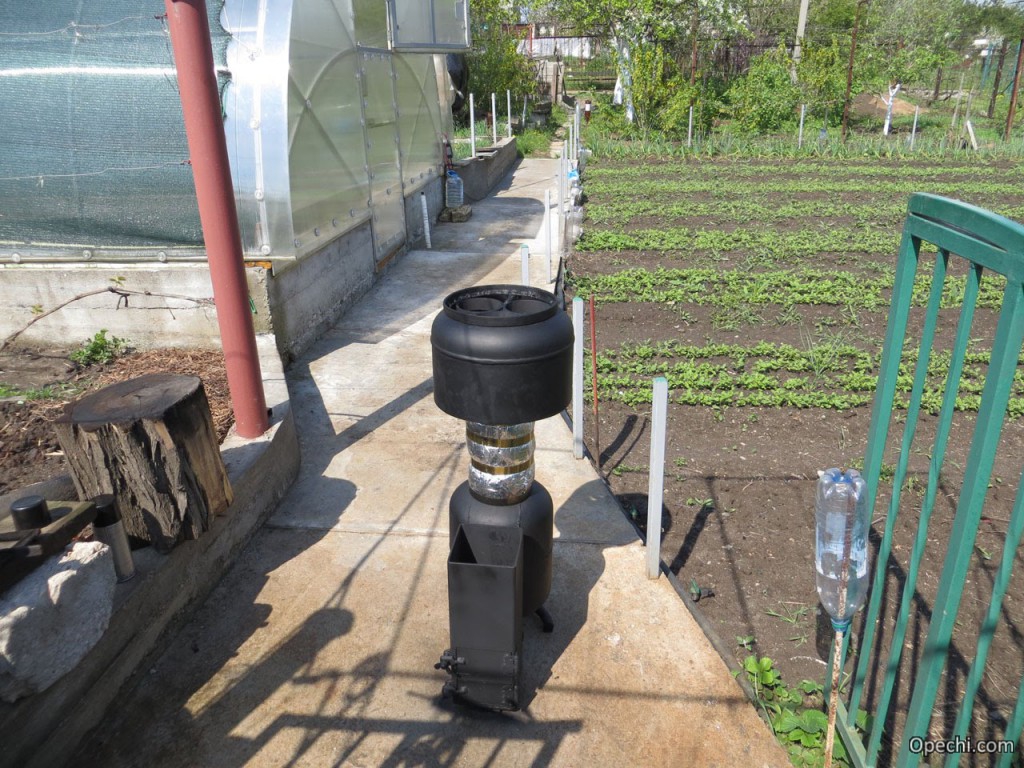

Применение печки-ракеты из газового баллона на участке

Нужно отрезать изделия нужной длины, у баллона – отсечь верхнюю часть. Далее, используя чертеж, следует своими руками сварить детали между собой. Проем между трубами 7 и 15 см заполнить теплоизоляционным материалом. Можно использовать песок, только его рекомендуется прокалить, чтобы убить органическую среду. Иначе процесс отопления будет сопровождаться неприятным запахом.

В собранном состоянии ракетная печь из газового баллона весит немного, поэтому особое основание для нее не требуется. К устройству нужно приварить ножки.

Из кирпича

Своими руками можно сделать ракетную печь из кирпича. В этом случае придется сильно потрудиться, чтобы получить качественную конструкцию. Огневые каналы устройства изготавливаются с использованием шамотного кирпича. В качестве колпака можно использовать бочку.

Как может выглядеть печь-ракета, изготовленная из кирпича

Для расположения конструкции рекомендуется вырыть небольшую яму, поскольку она должна находиться ниже уровня пола. Дно нужно уплотнить, после чего заливается бетонное основание толщиной 10 см. Когда раствор застынет, можно начинать кладку. Для этого используется раствор, в состав которого входит огнеупорная глина. Когда конструкция будет построена, раствор отвердеет, можно засыпать вырытую яму. На канал надевается бочка, у которой своими руками вырезается дно. Пространство между кирпичом и ней засыпается утеплителем.

Торец устройства обмазывается раствором, сверху надевается бочка большого размера, к низу которой приваривается дымоход.

Подводим итоги

Примечание: Ракетная печь – оригинальное решение, которое можно соорудить своими руками. Достаточно выбрать подходящий вариант конструкции, учесть рекомендации и требования. Предварительно обязательно нужно сделать чертеж. Если своими руками начертить схему не получается, можно использовать готовые варианты, представленные специалистами.

В этом деле главное – не торопиться, тогда результат обязательно будет соответствовать принятым нормам, станет эффективным инструментом для нагрева.

Подробное описание изготовления ракетной печи из стальных элементов.

Особенности конструкции и использования простой ракетной печи, которую можно брать с собой на рыбалку или отдых на природе.

Фирменная печь-ракета. Описание специалистом.

opechi.com

Что такое ракетная печь: варианты конструкции, схемы

Этот необычный вид отопительных систем не знаком рядовым застройщикам. Многие профессиональные печники также никогда не сталкивались с подобными конструкциями. Это не удивительно, поскольку идея ракетной печи сравнительно недавно пришла к нам из Америки и сегодня энтузиасты пытаются донести ее до массового сознания граждан.

Благодаря простоте и дешевизне конструкции, тепловому комфорту и высокому КПД ракетные печи заслуживают написания отдельной статьи, которую мы и решили им посвятить.

Как работает печь-ракета?

Несмотря на громкое космическое название, данная отопительная конструкция не имеет ничего общего с ракетными системами. Единственный внешний эффект, придающий некоторое сходство – струя пламени, которая вырывается из вертикальной трубы у походного варианта ракетной печки.

Работа этого очага основана на двух базовых принципах:

• Прямом горении – свободном перетекании топливных газов по печным каналам без побуждения тягой, создаваемой дымовой трубой.
• Дожигании дымовых газов, выделяющихся при горении древесины (пиролизе).

Самая простая реактивная печь работает по принципу прямого горения. Добиться термического разложения древесины (пиролиза) ее конструкция не позволяет. Для этого необходимо выполнить мощную теплоаккумулирующую обмазку внешнего кожуха и качественную термоизоляцию внутренней трубы.

Несмотря на это переносные ракетные печи хорошо выполняют свои функции. От них не требуют большой мощности. Генерируемого тепла вполне хватает для готовки пищи и обогрева в палатке.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Рис. №1 Переносная  ракетная печь прямого горения

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Рис. №2 Схема кладки простейшей ракетной печи из кирпича

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Рисунок №3 Конструкция стационарной печи-ракеты

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Чертеж №1 Основные элементы и движение газов в ракетной печи

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов – площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

• Высота колпака H составляет от 1,5 до 2D.
• Высота его глиняной обмазки – 2/3H.
• Толщина обмазки – 1/3D.
• Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
• Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
• Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
• Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
• Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
• Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
• Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
• Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
• Внешняя дымовая труба должна иметь высоту не менее 4 метров.
• Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Примеры красивого исполнения печей для обогрева жилых помещений

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Преимущества и недостатки ракетных печей

Важное достоинство правильно построенной конструкции – всеядность. Такую печь можно топить любым видом твердого топлива и древесных отходов. Причем, влажность древесины особой роли здесь не играет. Если же кто-то утверждает, что такая печка может работать только на хорошо высушенных дровах, то это значит, что при ее строительстве были допущены грубые ошибки.

Тепловая отдача ракетной печи, основой которой является барабан из бочки, весьма внушительная и достигает 18 кВт. Печка из газового баллона способна развить тепловую мощность до 10 кВт. Этого вполне достаточно для отопления комнаты площадью 16-20 м2. Отметим также, что регулировка мощности ракетных печей производится только за счет изменения объема загружаемого топлива. Подачей воздуха изменить теплоотдачу невозможно. Регулировку поддувалом используют только для ввода печи в рабочий режим.

Поскольку количества тепла, генерируемого ракетной печью весьма велико, то не грех использовать его для таких бытовых нужд, как подогрев пищи (на крышке барабана). А вот использовать такой очаг для нагрева воды, используемой в системе радиаторного отопления нельзя. Любое внедрение в печную конструкцию змеевиков и регистров негативно сказывается на ее работе, ухудшая или останавливая процесс пиролиза.

Полезный совет: перед тем, как приступить к возведению стационарной реактивной печи, изготовьте  упрощенную походную конструкцию из металла или глины. Так вы отработаете основные приемы сборки и получите полезный опыт.

К минусам ракетных печей можно отнести невозможность их применения в банях и гаражах. Их конструкция рассчитана на аккумулирование энергии и длительный обогрев. Поэтому она не может дать много тепла в короткий промежуток времени, как это необходимо в парилке. Для гаражей, в которых хранятся горючесмазочные материалы, печь с открытым пламенем тоже не лучший вариант.

Собираем ракетную печь своими руками

Проще всего собирается походно-садовый вариант реактивной печи. Для этого вам не придется закупать кладочные материалы и готовить саман для обмазки.

Несколько металлических ведер, стальная труба из нержавейки для жарового канала и мелкий щебень для засыпки – вот и все нужно для того, чтобы сделать ракетную печь своими руками.

Первый шаг – вырезание ножницами по металлу отверстия в нижнем ведре для пропуска жаровой трубы. Его нужно сделать на такой высоте, чтобы под трубой осталось место для щебеночной засыпки.

Второй шаг – установка в нижнее ведро жаровой трубы, состоящей из двух колен: короткого загрузочного и длинного для выхода газов.

Третий шаг – вырезание отверстия в днище верхнего ведра, которое надевается на нижнее. Оголовок жарочной трубы вставляют в него так, чтобы его срез был на 3-4 см выше днища.

Четвертый – засыпка мелкой щебенки в нижнее ведро на половину его высоты. Она нужна для аккумулирования тепла и термоизоляции жарового канала.

Последний шаг – изготовление подставки для посуды. Ее можно сварить из круглой арматуры диаметром 8-10 мм.

Более сложный, но при этом долговечный, мощный и эстетичный вариант ракетной печки требует использования газового баллона и толстой стальной трубы прямоугольного сечения.

Схема сборки при этом не меняется. Отвод газов здесь организован сбоку, а не вверху. Для приготовления пищи у баллона отрезают верхнюю часть с вентилем и на ее место вваривают плоскую круглую пластину толщиной 4-5 мм.

remstroysam.ru

---

•
  Как укрепить угол кирпичного дома
•
  Кострище из кирпича
•
  Сверло по кирпичу для дрели
•
  Сверло для дрели по кирпичу
•
  Печь ракетная из кирпича
•
  Кирпичный дымоход в деревянном доме
•
  Прохладненский кирпичный завод официальный сайт
•
  Печь для казана из кирпича
•
  Армирование кладки из кирпича
•
  Какой дом теплее деревянный или кирпичный
•
  Какой дом теплее кирпичный или деревянный
