Популярные схемы кладки для печей с плитой. Устройство печи в частном доме из кирпича

Печное отопление частного дома: какой вариант устройства выбрать

Печное отопление частного дома и до сегодняшних дней является одним из самых популярных во всех российских регионах. Ранее для отопления большого дома использовалось несколько печей, которые устанавливались в разных комнатах, но это не самый экономный вариант, так как требует большого количества твердого топлива.

Печное отопление частного дома — эскиз

Сегодня благодаря разработанным современным схемам, а также тому, что в продаже появилось множество различных современных видов печей, организовать отопление стало намного проще. Оно бывает разных видов и с применением различного топлива. Чтобы выбрать для своего дома самый приемлемый вариант, который будет подходить по всем параметрам, нужно рассмотреть некоторые виды поближе и узнать их принцип работы.

Содержание статьи

Выбор системы отопления в зависимости от размера дома

• Для маленьких, хорошо утепленных домов, состоящих из одной-двух комнат и кухни, вполне будет достаточно одной отопительно-варочной печи, сложенной из кирпича.
• Для более крупных строений необходимо хорошо продумать систему отопления таким образом, чтобы от одной печи можно было отопить весь дом. Для этого используется отопление с помощью водяного или парового контура.
• Для одноэтажного строения такой контур может быть подключен к кирпичной печи или же изготовленной из чугуна. При устройстве системы в двух— или трехэтажном доме, скорее подойдет чугунная печь-котел.

Следующее, с чем нужно определиться — это вид топлива. Система может отапливаться дровами, углем, торфом, газом, дизельным топливом, электричеством или несколькими из них. От этого выбора будет зависеть, какую печь отопления приобретать.

Кирпичная печь

Итак, как говорилось выше, для небольшого строения достаточно построить одну печь, которая будет отапливаться дровами или углем.

Модель печи нужно выбрать таким образом, чтобы она могла не только отопить помещения, но и быть помощницей в приготовлении пищи.

Чтобы это отопительное сооружение не приносило каких-либо неудобств и было максимально эффективным, для него нужно выбрать подходящее место. Удачно поставленная печь сможет без труда согреть две комнаты и кухню.

Такая печь с успехом обогреет несколько смежных помещений

Например, эта представленная на рисунке модель будет удачным вариантом для обогрева трех помещений. Нужно знать, что теплоотдача от печи зависит от площади поверхности строения, т.е. если в комнату выходит одна сторона печи, она будет полностью обогрета. Кроме этого, массивная конструкция намного дольше остывает. Натопив строение с вечера, можно быть уверенным, что оно будет до утра отдавать тепло в комнату.

Печь нужно закладывать при строительстве дома, но ее фундамент должен быть отделен от общего фундамента строения. Возможно установить кирпичную печь и в уже выстроенном доме, но это будет сделать сложнее, так как придется поднимать часть пола и проделывать отверстие в потолке и кровле для устройства дымохода.

Общая схема устройства печного отопления дома

На данной схеме хорошо видно конструкция постройки, устройство фундамента, каналы дымохода и прохождение трубы через перекрытия со всеми необходимыми параметрами, которых нужно придерживаться.

Какого размера дом можно отопить с помощью кирпичной печи с водяным контуром?

Кирпичную печку можно приспособить и для отопления больших площадей, если при ее постройке около топки поместить теплообменный элемент, через который будет проходить теплоноситель, нагреваясь и далее циркулируя в разведенной по дому системе отопления. В данном случае, возможно, потребуется подключить водяной насос, который будет ускорять движение теплоносителя в системе.

Самодельный эффективный теплообменник

Теплообменные элементы могут быть разных форм, на фото представлен один из них. Он вмуровывается в конструкцию печи около топочной камеры, чтобы, проходя через него, вода быстро нагревалась и поступала в трубы и батареи.

Трубы входа и выхода из теплообменника выводятся из конструкции печи наружу, и к ним подключается контур отопления. Далее система заполняется водой, которая и будет исполнять роль теплоносителя.

Разводку можно выполнить металлопластиковыми или полипропиленовыми трубами

В данном случае для разводки и подключению к контуру использованы металлопластиковые трубы.

Схема дровяной печи с водяным контуром отопления

На этой схеме теплообменник расположен над топкой и показан в виде решетки красного цвета. Синей линией отмечен остывший теплоноситель, который проходит через циркуляционный насос и поступает в теплообменник — эта часть контура называется обраткой. Красной линией отмечена нагретая вода, поступающая в радиаторы.

Также в отопительном контуре устанавливается мембранный бак, который может быть расположен в любом доступном месте контура, но желательно его установить на трубе обратки.

Мембранный бак

Его еще называют расширительным баком закрытого типа. На его верхней части находится ниппель, через него в верхнюю камеру закачивается воздух. При нагреве воды в системе она расширяется, и ее избыток поднимается в бак, растягивая мембрану. При остывании и соответствующем падении давления, вода дожимается обратно в систему. Таим образом сглаживаются возможные скачки давления в трубах, сводится к минимуму риск разрушения целостности системы от перегрева.

Видеозарисовка: интересный вариант печи-камина с контуром отопления

Чугунная печь

Чугунные печи хотя и имеют небольшой размер, способны обогреть достаточно большую комнату объемом до 80—90 куб. метров. Этот вариант будет идеален для дачного домика, так как в приборе предусмотрена функция варочной плиты. Благодаря изящному дизайну, сегодня их с удовольствием устанавливают и в дорогих особняках, так как они являются украшением интерьера.

Чугунная отопительная печь

Лучший вариант из всех чугунных моделей — это печь длительного горения. Она способна долгое время отдавать тепло в помещение при том, что закладка дров в нее производится один раз за все время топки. Такой эффект достигается за счет внутренней конструкции печи, которая позволяет уменьшить активное пламя до медленного тления.

Котел-печь длительного горения может иметь и водяной контур.

Чугунные печи с водяным контуром

Печи из чугуна, имеющие водяной контур, производятся разной мощности и рассчитаны на отопления различной площади. Некоторые из них способны обогреть двух— и трехэтажный дом. Устройство отопительного контура производится по той же системе, что и у кирпичных печей.

Чугунная печь длительного горения с контуром отпления

Производятся печи из чугуна и комбинированного типа, т.е. имеющие электрический подогрев, который включается автоматически, при снижении температуры тлеющих дров. Такая комбинация функций печи поможет всегда поддерживать систему отопления в нужном температурном режиме.

Одна из возможных схем отопления двухэтажного частного дома

Чугунные котлы-печи могут быть предусмотрены и для двухконтурной системы отопления, т.е. плюс к теплу в доме хозяева будут иметь еще и подогретую воду.

Что нужно учесть при выборе и устройстве печи?

Выбирая, какая отопительная печь будет установлена в доме, нужно правильно сформулировать требования к ней, и, опираясь на них, приобретать или возводить отопительный прибор.

• Прогреваемость всей конструкции кирпичной печи очень важна. Поэтому если решено устанавливать такую печь, нужно выбрать правильный проект и обеспечить идеальное возведение строения.
• Экономичность работы отопительной системы также будет зависеть от конструкции и разводки водяного контура, а также выбора радиаторов для системы отопления. Существуют схемы печей, которые могут работать в летнем и зимнем режиме — этот фактор тоже способствует экономной работы прибора.
• К части экономии можно отнести и долгое остывание печи, что позволит использовать меньшее количество топлива.
• Важным моментом является простота в эксплуатации и техническом обслуживании.
• Конструкция должна соответствовать всем правилам пожарной безопасности по своему месторасположению и монтажу.
• Правильно выполненная конструкция будет иметь требуемую тягу, что обезопасит дом от попадания в помещения угарного газа.
• Печь должна быть расчитана на длительные период эксплуатации.
• Конечно же, неплохо было бы, чтобы печь стала настоящим украшением дома, а не только была функциональной лишь с практической точки зрения.

Положительные и отрицательные моменты печного отопления в частном доме

В большинстве случаев печное отопление устраивается в случае необходимости, при отсутствии магистрального природного газа. Но отопление с помощью печи имеет свои достоинства и недостатки, о которых тоже неплохо было бы знать.

Какие недостатки?

К отрицательным моментам можно отнести:

• Достаточно долгое нагревание печи, а значит — и помещений. Это происходит из-за длительного прогревания стенок и теплоносителя в системе.
• Не очень высокий КПД кирпичного строения. Чтобы его увеличить, приходится устраивать более высокий дымоход, делать его лабиринтного типа, чтобы тепло дольше оставалось внутри конструкции.
• Кирпичная печь занимает достаточно большую площадь, но только при таких масштабах она способна обогреть несколько комнат одновременно.
• В отличие от отопления природным газом печь должна на протяжении всей ее топки находиться под присмотром, так как кирпичные варианты требуют постоянного добавления топлива. Чугунные печи длительного горения являются исключением, так как закладка дров производится один раз за сеанс топки.

Положительные моменты

Есть у печного отопления немало и положительных качеств, которые часто бывают решающими в выборе именно его для устройства в частном доме.

• Автономность, а значит — надежность. Дом будет всегда обогреет, даже при отключении электричества и воды.
• Доступность по цене возведения и эксплуатации конструкции.
• Экономичность в приобретении топлива и отсутствие счетов за магистральное снабжение газом или горячей водой, которые, к сожалению,
• Простота в эксплуатации — печь не требует программирования, а если возникают проблемы, то их вполне можно устранить самостоятельно, без привлечения специалистов.
• Так как печь для своей эксплуатации не требует проведения коммуникаций, ее можно установить или возвести в доме, расположенном в любом регионе и населенном пункте.

Видео: как самостоятельно построить печь с отопительным контуром

В связи с тем, что и на сегодняшний день не везде проведены газовые магистрали, печное отопление остается актуальным и незаменимым. Запастись топливом заранее и поддерживать огонь в печи — это все, что требуется от хозяина дома с печным отоплением. Поэтому в некоторых домах даже при наличии газового отопления не спешат избавиться от надежных кирпичных строений, а также устанавливают чугунные печи-камины для создания в доме не только теплой, но и уютной атмосферы.

kamin-expert.ru

материалы и технология возведения конструкций с плитой

С древних веков в домах присутствовали отопительно-варочные печи. Они выступали в качестве главной составляющей любого сельского дома. В наши дни люди, проживающие в частных домах в городе, также не отказываются от установки этого сооружения. Оно не потеряло своей функциональности, поэтому активно используется многими.

Даже если в доме имеется система отопления, работающая на газе или за счет электроэнергии, у многих нет желания включать его на полную мощность в осенние дни, когда в доме становится прохладно. В этом случае обеспечить комфортный микроклимат в жилище поможет печь. Достаточно забросить в топку несколько поленьев и довольно быстро в жилище станет тепло.

Если вы решили обзавестись этим сооружением в своем доме, то к задаче его строительства необходимо подходить со всей серьезностью, поскольку печь строится с расчетом, что будет служить в течение десятилетий. При этом не имеет значения, строите вы печь для обогрева своими руками или печь с плитой. Поэтому, если во время строительного процесса будут допущены ошибки, исправить их потом будет крайне сложно.

Говоря про печи отметим, что они разделяются на сооружения для одно- и двухэтажных домов. Главное различие между ними – высота. Возводимое сооружение может иметь плиту или же использоваться только для обогрева. Во втором случае плита в ней как составной элемент отсутствует. Высота печи, сооружаемой своими руками, зависит от количества рядов в схеме. Далее мы подробно рассмотрим, как построить печь с плитой своими руками в частном доме.

Материалы для кладки

Расчет материалов – это крайне важный момент при кладке печи своими руками. Кроме этого, качество сооружения влияет на срок его службы. Печь с плитой, которую мы рассматриваем в этой статье, обычно имеет размеры 90 × 90 см в основании. Что касается её высоты, сооружение не доходит своей верхней точкой до потолочного перекрытия первого этажа на 2,1 м.

Перед тем как приступать к работам по строительству печи своими руками, необходимо приобрести материалы в достаточном количестве, которые будут использоваться при её сооружении. Во время проведения работ необходимы:

• красный кирпич М150 в количестве 1085 шт.;
• силикатный кирпич для сооружения топки150 шт. Вместо него можно использовать шамотный;
• песок – 80-100 ведер;
• глина –200 кг;
• уголок 50×50 мм и 40х40 мм;
• стальная проволока 2 мм — 25 м;
• металлический лист 4 мм 1,5 × 1,5 м;
• рубероид -3 м;
• асбестовый шнур 5 мм — 10 м;
• материал для изоляции стен.

Сооружение фундамента также требует подготовки соответствующих материалов:

• песок;
• цемент;
• арматура;
• щебень;
• доски для опалубки.

Кроме этого, для строительства полноценной печи с плитой своими руками, которую можно будет использовать для обогрева жилища и приготовления пищи, потребуется приобрести чугунные детали:

• колосниковая решетка -1 шт.;
• варочная панель с двумя конфорками -1шт.;
• задвижки- 3 шт.;
• две дверцы для топочной камеры и поддувальни по 1 шт.;
• дверцы для чистки- 5 шт.

После того как материалы подготовлены и в распоряжении строителя имеются нужные инструменты, можно переходить к активной фазе работ.

Фундамент

Принимая тот факт, что возводимое сооружение имеет большую массу, при устройстве фундамента своими руками выполняют его заглубление не менее, чем на 80 см. Однако, при ведении фундаментных работ во внимание следует принимать климатические особенности местности проживания, а также глубину промерзания. Узнать про это можно у местных строителей. Учитывая все эти моменты, сооруженная своими руками печь по выбранной схеме прослужит долго.

Котлован под устраиваемый фундамент должен иметь квадратную форму. Что касается его размеров, то они должны быть 1,2 × 1,2 м. Его легко можно вырыть своими руками, прибегнув к ручному инструменту – лопате.

После завершения землекопных работ дно ямы утрамбовывается. Затем на её дне устраивается подушка из песка, для которой важно выдержать оптимальную толщину слоя, равную 10-15 см. Далее насыпается щебень слоем 15 см, который после его укладки нужно утрамбовать, а после этого установить опалубку. Это нужно делать с расчетом, что она пройдет через всю толщину фундамента.

Заливка фундамента под будущую печь выполняется в несколько приемов. Первые слои могут состоять из раствора, который сделан из цемента и гальки. Верхний слой нужно заливать бетоном, изготовленным из песка и цемента. Принимая во внимание вес сооружения, застывание фундамента должно происходить длительное время, не менее трех недель. Это важно, ведь иначе печь, сооруженная своими руками даже в соответствии с выбранной схемой, простоит недолго. Трещина, возникшая в фундаменте, приведет к необходимости выполнения ремонта.

Когда основание печи с плитой набрало достаточную прочность, опалубку снимают, а верхнюю часть фундамента застилают гидроизолирующим материалом – тремя слоями рубероида. Первая кладка кирпича своими руками будет производиться далее на нем.

Кладка печи своими руками

В сравнении с каминной, конструкция печи с плитой своими руками является более сложной. Поэтому схема сооружения должна неукоснительно соблюдаться.

Ввиду того, что по площади фундамент больше основания, на гидроизоляции следует выполнить разметку. После этого можно переходить к кладке первого ряда.

Если используется вертикальная схема кладки рядов, то необходимо помнить, что дымоходные каналы не должны быть слишком узкими. Их минимальный размер — 13 × 13 сантиметров.

Порядовая схема выкладки отопительно-варочной печи предполагает следующее: уже с первых рядов кладки, в её схеме должна быть предусмотрена камера поддувала. Когда начинают кладку второго ряда, выполняется установка поддувальной дверцы, которую перед тем, как установить в предназначенный для неё проем, обматывают асбестовым шнуром.

При установке дверцы к ней приматывается проволока, которая зажимается между двух кирпичей. Когда выполнено её полное обрамление кладкой, проволоку отгибают в стороны.

Когда доходят до кладки четвертого ряда печи, на нем обозначают отверстия, предназначенные для циркуляции огретого воздуха. На пятом выполняется укладка колосниковой решетки топки. При сооружении стенки топки и её порога допустимо применять силикатный кирпич.

Установка топочной дверцы выполняется на шестом ряду. Её так же, как и обдувальню, оборачивают асбестовым шнуром.

С 6 по 10 ряды необходимо особое внимание обращать на форму отверстий, которые обеспечат движение воздуха внутри конструкции. Десятый ряд, если есть такая возможность, необходимо скрепить рамой, сваренной из уголка. На 11-м ряду на предварительно уложенную прокладку из асбеста размещают варочную панель.

Уголок укладывается на семнадцатом ряду. На него ляжет 18-й ряд кладки, который станет завершением обрамления камеры над плитой.

На 19-20-х рядах кладки формируется сушильная камера. На 19-м ряду выполняют установку дверцы для чистки.

Еще раз металлический уголок укладывают на 24-м ряду кладки. На нем будет выложен сплошной ряд кирпича, который станет потолком сушилки.

Дверцу для чистки устанавливают на 25-м ряду.

На 30-м ряду выполняется установка двух задвижек.

Все последующие ряды вплоть до 38-го выполняют по схеме, а следующие формируют часть печи, которая идет на второй этаж. Отметим, что эта часть печи имеет другую нумерацию в порядовке. Её кладка осуществляется по следующей схеме:

• установка дверцы выполняется на 2-3-м ряду. Она используется для чистки;
• установка дымоходной задвижки осуществляется на 27-м ряду;
• часть печи, установленная на втором этаже, должна иметь форму широкого дымохода. Он должен быть снабжен задвижкой и камерой. Постепенно ее сменяет узкая труба, которая начинается на уровне 32-го ряда.

Далее труба идет на чердак, а потом на крышу выводится оголовок.

На верхнюю часть трубы одевают зонтик, что исключает попадание вовнутрь неё пыли и влаги.

Схемы печей

Печи, которые сооружаются в частных домах своими руками, в настоящее время можно разделить на две группы:

• устройства современного образца;
• конструкции устаревшего типа.

Сооружения устаревшего типа построить своими руками не проблема. Однако, они обладают несовершенной конструкцией, поэтому чаще всего в домах ставят печи с плитой, которые отличаются своей функциональностью.

Если вы решили возвести в своем доме печь с плитой или просто сооружение для обогрева своими руками, то вам со всей серьезностью необходимо подойти к задаче их выбора. Ознакомление с преимуществами печей разных конструкций позволит сделать правильный выбор. Если в частном доме уже имеется печь с плитой старого образца, то в этом случае нет необходимости возводить сооружение «с нуля». Достаточно переделать её и в вашем распоряжении будет оборудование для обогрева и приготовления пищи.

Чтобы избежать ошибок во время процесса переделки, следует сначала ознакомиться с видео и различными инструкциями, как эту работу делают профессионалы. Также во время работ необходимо использовать чертежи. Применяя полученные знания, вы сможете получить хороший результат по завершении работ – у вас будет печь с плитой, построенная своими руками.

Двухъярусные печи для дома

Один из распространенных видов печей – двухъярусная. Если говорить про её устройство, то, отметим, что она состоит из двух конструкций — одна стоит на другой. Каждая из частей этого сооружения имеет размеры 165х51х238 см. При работе печи теплоотдача в нижней части составляет 3200 ккал/ч, а в верхней — 2600 ккал/ч.

При строительстве такого сооружения своими руками две конструкции разделяют между собой посредством кладки из кирпича с пустотами. Это позволяет снизить вес печи и сэкономить при её строительстве некоторое количество материала. Выкладка, которая используется для заполнения пространства между верхней и нижней печью, также выступает и в качестве основания для первой конструкции.

И у верхней печи, и у нижней, конструкция абсолютно одинаковая. В рассматриваемом случае реализована бесканальная система дымооборотов. Оказавшись в топливнике, газы движутся в верхний колпак, который снабжен специальной насадкой. После остывания газов происходит их опускание на дно до уровня топливника. Далее они уходят в дымовую трубу через подвертку.

У нижней печи дымовая труба проходит в верхней части, поэтому поверхность нагрева меньше. В составе верхней конструкции имеется отдельная дымовая труба . Процесс её кладки не содержит сложных моментов. Простой является и схема движения газов. В задней стенке имеется дверца, через которую должна выполняться прочистка нижней конструкции. Прочистка верхней конструкции должна осуществляться через дверцу, расположенную в боковой стене. В качестве топлива для двухъярусной печи можно использовать либо каменный уголь, либо антрацит. Каждая из труб, создаваемых в этой печи, дополнительно оборудуется задвижкой.

Плиту из железобетона часто используют для перекрытия верхней части пустот. Такой вариант перекрытия обеспечивает устойчивость, а кроме этого делает конструкцию печи в целом более стабильной. При выполнении кладки такого объема ошибки должны быть исключены. Ведь в случае их возникновения ремонт будет крайне затруднительным.

С большим вниманием следует подходить к устройству дымовой трубы, расположенной в нижней конструкции печи. Если в кладке будут иметь место неплотности, то в этом случае можно столкнуться с пропусканием тепла из стены, которая разделяет трубы на втором этаже. Отметим, что происходить это будет и при закрытых дымовых задвижках.

Печи с плитой или любого другого вида можно объединить в любой массив вне зависимости от того, квадратная у них форма или прямоугольная. Вид топлива тоже не имеет особого значения. Для загородного дома печь, сооруженная своими руками, может стать идеальным вариантом обогрева.

Квадратные печи с нижним прогревом

Печь такой конструкции имеет размеры 102х102х238 см. Если говорить о её теплоотдаче во время работы, то она составляет 4200 ккал в час.

Большую высоту в конструкции этой печи имеет одна из важных её частей – топливник. Симметричное расположение характерно и для его боковых отверстий, которые служат для удаления газа через боковые камеры стенок печи, расположенных по бокам сооружения. Попав туда, газ опускается по камерам, соединение которых обеспечивается специальным каналом, располагающимся под топливником.

В стояки газы попадают из каждой боковой камеры через нижние подвертки. Потом они поднимаются в боковые камеры, расположенные вверху. Все вместе они образуют верхний колпак, имеющий в своем составе три полости П-образной формы.

Полости располагаются параллельно относительно друг друга. Попав вверх, газ будет задерживаться в средней и задней полостях колпака, а после своего охлаждения переходить в переднюю плоскость по нижней части. С дымовой трубой насадного типа соединяется передняя плоскость. Оттуда газ будет уходить в атмосферу.

В конструкции этой печи предусмотрено три колпака: верхний и 2 большие камеры. Если говорить о виде топлива, которое можно использовать в сооружении этой конструкции, отметим, что оно может быть любым. Для выкладки стенок топливника при строительстве печи следует использовать огнеупорный кирпич.

Печь в доме – хорошее подспорье в деле создания комфортного микроклимата с минимальными затратами. Она может выступать в качестве главной системы обогрева жилища или использоваться в качестве дополнительного источника тепла. Строительство этого сооружения необязательно поручать специалисту. Вы сами сможете построить печь в своем доме, если изучите все нюансы возведения печи. Качественное выполнение работ позволит получить печь, которая будет хорошо отдавать тепло и прослужит десятилетия.

Оцените статью: Поделитесь с друзьями!

kotel.guru

схема кладки отопительной печи, устройство на фото и видео

Содержание:

1. Схема кладки отопительной печи из двух ярусов 2. Кладка квадратной печки с нижним прогревом 3. Схемы печей для дома с преимущественным нижним прогревом 4. Кладка печи, разработанная В. Грум-Гржимайло 5. Кладка печи, созданной Теплотехническим институтом

Условно отопительные печи разделить можно на две категории: современные устройства и устаревшие конструкции. Вместо используемых длительное время несовершенных теплоагрегатов компании-производители выпускают усовершенствованные, на основе новейших технологий модели отопительных приборов. Но в частных домовладениях и загородных дачных постройках по-прежнему широко используются отопительные кирпичные печи, при этом схемы печей для дома весьма разнообразны.

К сожалению, из года в год все меньше остается опытных печников, способных их отремонтировать или переделать. В настоящее время классические дровяные печки для домов, обладающие характерными преимуществами, служат не для обогрева помещений, а для придания интерьеру уникальности и самобытности.

Схема кладки отопительной печи из двух ярусов

Устройство печей отопления двухъярусных, изображенных на фото, представляет собой конструкцию из двух частей, расположенных одна на другой. Параметры каждой из них - 165х51х238 сантиметров. Теплоотдача нижней части печи равна 3200 ккал в час, а верхней составляет 2600 ккал/час.  В печах для частных домовладений предусматривают кирпичную выкладку с пустотами с целью облегчения веса конструкции и экономии расхода материала. Обе части двухъярусных печей имеют полностью одинаковое устройство. В таких теплоагрегатах используется бесканальная система дымооборотов. Согласно схеме кладки печи, газы из топливника попадают в верхний колпак с насадкой. После остывания газы опускаются вниз и в месте нахождения дна топливника уходят через подвертку в насадную дымоотводящую трубу.  У нижней печи дымовая труба проходит через верхнюю половину конструкции. По этой причине у последней из них поверхность нагрева меньше. У верхней части конструкции есть отдельная дымовая труба.

Устройство отопительной печи двухъярусной конструкции отличается простотой кладки кирпичей, а схема перемещения газов несложная. Прочистку нижней половины агрегата производят через дверцу, расположенную в задней стене, а для верхней части такая дверца находится в боковой стене (детальнее: "Отопительные печи для дома - кладка своими руками"). Для функционирования отопительной конструкции используется каменный уголь или антрацит. Трубы для обеих частей оборудуют двумя дымовыми задвижками.

Обычно верхнюю часть пустот в двухъярусных отопительных печах перекрывают сплошными железобетонными плитами, что способствует прочности и устойчивости всего конструкционного массива.

Кладку таких печек необходимо выполнять на высоком профессиональном уровне, поскольку их переделка или ремонт является непростой задачей (прочитайте: "Как сделать ремонт кирпичной печи своими руками"). Тщательно следует выкладывать дымовую трубу для нижней части отопительной двухъярусной конструкции.  Если в кладке допустить неплотности, стенка, разделяющая обе трубы в верхней части, будет пропускать тепло даже в том случае, когда закрыть две дымовые задвижки.

В единый массив при желании объединять можно разные типы печей, имеющих прямоугольную или квадратную форму и функционирующих на различных видах топлива. Двухъярусная система зарекомендовала себя как хороший источник теплоснабжения загородного дома.

Кладка квадратной печки с нижним прогревом

Печь на фото отличается комбинированной или смешанной системой дымооборотов. Параметры данной конструкции составляют 102х102х238 сантиметров. Ее теплоотдача равна 4200 ккал/час.

Устройство отопительных печей квадратной формы с нижним прогревом предполагает, что топливник в ней имеет относительно большую высоту. Расположенные симметрично по обе стороны боковые отверстия (по 2 штуки) служат для отвода газа в камеры. Находятся они в наружных боковых стенках конструкции. Затем газ опускается по камерам, соединенным при помощи канала под топливником позади отсека для золы.

Из боковых камер газы через нижние подвертки поступают в стояки и по ним поднимаются вверх. Там боковые камеры все вместе образуют так называемый верхний колпак, который состоит из трех полостей П-образной формы. Располагаются эти полости параллельно. Разогретые газы задерживаются в верхней части средней и задней из них, а уже охлажденные продукты отработки переходят сквозь отверстия в переднюю плоскость, которая наверху соединяется с насадной дымоотводящей трубой и улетучиваются в атмосферу. Читайте также: "Отопительные печки на отработке". Следовательно, схемы печей для дома квадратной формы с нижним прогревом насчитывают 3 колпака - верхний колпак и 2 большого размера камеры. В такой отопительной конструкции можно использовать любой вид твердого топлива. Если планируется, что печь будет функционировать на каменном угле или антраците, стенки топливника следует выкладывать исключительно из огнеупорного кирпича.

Схемы печей для дома с преимущественным нижним прогревом

Если отопительная конструкция обладает преимущественным нижним прогревом, ее размер, как правило, составляет 115х56х231сантиметр при теплоотдаче 2640 ккал/час. В соответствии с системой дымооборотов данную печь относят к комбинированным канальным теплоагрегатам с нижним подогревом.

Когда создается схема печного отопления частного дома при помощи такой конструкции, подразумевается, что из топливника дымовые газы сначала будут опускаться, а потом подниматься по стояку к перекрыше (читайте также: "Отопительные печи Кузнецова: чертежи и порядовка своими руками"). Оттуда по двум параллельным ходам они направятся вниз до 16 ряда кирпичной кладки, а далее уйдут в последний из подъемных стояков, переходящий в дымовую трубу.  Вышеописанная конструкция отличается рациональным решением и простотой, поскольку она может обеспечить неплохой прогрев печи в ее нижней части и у нее есть саморегулируемость движения газов в обоих каналах, расположенных в верхней части, выполняющей роль колпака с насадкой.  Принцип функционирования конструкции обеспечивает воздуху возможность проходить внизу колпака и при этом он не остывает. Кладка данной печи простая в реализации и ее можно строить в перегородке помещения таким образом, что топливная дверца и передняя стенка будут выходить в коридор. Агрегат можно эксплуатировать на каменном угле и на дровах.

Кладка печи, разработанная В. Грум-Гржимайло

Изображенная на фото, бесканальная схема кладки отопительной печи была разработана профессором В. Грум-Гржимайло. В этой отопительной конструкции отсутствует дымооборот. Она имеет округлую форму и помещена в футляр, изготовленный из листовой стали. Газы передвигаются в печи не за счет тяги, создаваемой дымовой трубой, а под действием силы тяжести. В итоге остывшие и более тяжелые газы опускаются в низ, а легкие горячие поднимаются к верху.  Состоит данное устройство печи для дома из двух частей - в нижней располагается топливник. В его перекрыше имеется небольшое по размеру хайло (устье), обеспечивающее проход дымовых газов в верхнюю часть, которая представляет камеру без дымооборота. Она похожа на опрокинутый колпак, по форме напоминающий стакан. Благодаря такой особенности подобные отопительные конструкции называют бесканальными или колпаковыми.

Нагретые газы в них не поступают их устья в дымоход, поскольку они сначала идут вверх под перекрышу, а остывая, опускаются вдоль стенок до основания. Отсюда они попадают в дымовую трубу и под воздействием тяги уносятся в атмосферу. Один вертикальный разрез располагается поперек топливника, а второй горизонтальный – вдоль него.

Вдоль стен конструкции от перекрытия в направлении свода располагаются контрфорсы, предназначенные для увеличения внутренней поверхности теплопоглощения и для лучшего восприятия тепла кирпичным массивом от отходящих газов. Нагретые газами ребра позволяют печке сохранять тепло более продолжительное время.

КПД конструкции, разработанной Грум-Гржимайло, достигает 80%. Железный футляр позволяет выполнять кладку толщиной всего в четверть кирпича, притом, что агрегат нагревается достаточно быстро.  Читайте также: "Какая кирпичная печь для дома лучше – виды, преимущества и недостатки".

Создание данной печи не является сложным.

Ее преимущество заключается в следующем:

- в том случае, когда дымовая задвижка на трубе закрыта неплотно, верхняя часть устройства не будет остывать от холодного воздуха, попадающего в топливник. Воздух, проникающий в топливный отсек через щели в зольниковой и топливной дверце, поднимается через устье. Но поскольку он тяжелее, чем горячие газы в колпаке, то сразу же переливается в боковые каналы и отправляется в дымовую трубу. В результате вся часть, находящаяся под хайлом, не подвергается охлаждению.

Что касается недостатков схемы печей для дома такой конструкции, то главный из них заключается в преимущественном прогреве верхней части. Чтобы немного нивелировать данный минус, необходимо устроить шпуры в стенах топливника в 5 ряду кирпичной кладки. Печь прекрасно функционирует на тощем каменном угле и антраците. Если агрегат топить дровами, особенно сырыми, щели, имеющиеся между контрфорсами, забьются сажей. Очистить их будет достаточно трудно, поскольку прочистные дверцы находятся в 8 ряду, что не позволяет полностью попасть во все промежутки контрфорсов и тогда дым попадет в коренную трубу.

Бесканальные конструкции, создаваемые по принципу свободного передвижения газов, делают прямоугольной или квадратной формы. Их выполняют либо в металлическом футляре или без него. Во втором случае стенки колпака следует сделать толще до половины кирпича. Читайте также: "Кирпичный щиток для металлической печи".

Кладка печи, созданной Теплотехническим институтом

Схемы печей для дома, разработанные в Теплотехническом институте инженером Ковалевским, имеют размер 100х85х217 сантиметров. В них применяется топливник шахтного типа, предназначенный для использования каменного угля. По каналу дымовые газы попадают под перекрышу, откуда в два боковых канала. Далее они следуют в самый низ и по сборному каналу перемещаются в дымовой стояк. Если дымовая задвижка открыта, тогда газы отводятся в атмосферу.  Особенность схемы обустройства печи заключается в разной толщине стенок каналов дымооборотов. Первый из них, идущий от топливника, называют жаровым каналом. Он имеет наружную стенку толщиной в 3/4 кирпича. Остальные его стенки кладут в полкирпича.

Данная отопительная конструкция не помещается в железный кожух. Кладка ее отличается простотой. КПД печи инженера Ковалевского составляет 75-80%. Недостатком теплоагрегата считается возможность перегрева его верхней части, поскольку в нее направляются самые горячие газы. Вниз печи они будут попадать полностью остывшими, в результате чего степень прогрева нижней части получается недостаточной.

Некоторое количество газов из топливника попадает в боковые каналы через шурупы, что усиливает нагрев нижней части наружных стенок (прочитайте также: "Газовая печка для дома - удобное отопление"). Дымообороты освобождают от налетов сажи путем их очистки. Колосниковую решетку можно выдвигать и этим облегчать уход за топочной камерой путем спуска шлаков в зольник или стальную коробку, расположенную под колосниковой решеткой. Дым в конструкции отводится в насадной трубопровод.

На сегодняшний день данные кирпичные печи предпочитают строить владельцы загородных домов и дачных строений.

В борьбе за экономию топлива, а соответственно денег, стали появляться усовершенствованные конструкции. Сейчас насчитывается немалое количество разных видов новых отопительных устройств, на которые также можно обратить внимание.

Интересная схема печи для дома показана на видео:

teplospec.com

Печи в дом из кирпича: минусы, плюсы, правила строительства

Многофункциональная печь из кирпича для дома является незаменимым и удобным устройством, которое используется не только для отопления деревенского жилища. Отопительные печи с варочной поверхностью предназначены для готовки пищи. В отличие от каминов из кирпича, плита долго удерживает тепло, а температура в помещении даже в сильные морозы остается комфортной, при этом дизайн сооружения отлично впишется в общий интерьер помещения, став его продолжением.

Виды печей в дом из кирпича

Для частного дома разработаны разные проекты печей, поэтому решение строить по тому или иному плану принимается индивидуально, с учетом бытовых потребностей, размеров конструкции. Деревенские печи бывают таких разновидностей:

• Отопительные. Такая конструкция устанавливается в домах для обогрева помещений. Топочные печки небольшие по размерам, однако они дают много тепла в жилище и долго держат температуру комфортной.
• Варочные печи. Такой тип предназначен для нагрева и приготовления пищи. Устройство кирпичной печи сделано таким образом, что окружающая площадь не нагревается, поэтому печку можно использовать в летнее время, когда топка не проводится.
• Варочно-отопительные. Постройка предназначена для обогрева помещения и приготовления пищи.
• Печь-камин. Дровяные отопительные конструкции, предназначенные для обогрева деревенских домов. Дизайны каминных сооружений разнообразны, поэтому можно сложить красивые камины из коричневого или красного кирпича, которые будут также служить декоративным элементом в жилом помещении.

Вернуться к оглавлению

Плюсы устройства

Зачастую большие или маленькие кирпичные печи для дома предпочтительнее других отопительных приборов и причин этому несколько:

В такую постройку приходится реже подкладывать дрова.

• Даже простейшая, но правильно сложенная конструкция считается надежным теплоаккумулятором, способным длительный период сохранять тепло в помещении. Хорошая плита в деревенском домике способна продержать комфортную температуру до 24-х часов, в то время как калориферные печи требуют регулярного подкладывания дров.
• Кирпичная печь при нагревании выделяет в воздух пар, а когда остывает, влага впитывается обратно. Такой процесс называется «дыхание печи», при нем парообмен в доме регулируется, в то время, когда, например, газовые тепловые агрегаты высушивают воздух, в результате чего влажность в комнате падает.
• Печка долго сохраняет тепло в жилище, при этом сжигается небольшое количество дров, благодаря чему экономия материала получается существенная.
• Поверхность отопительного устройства лишь немного теплая, поэтому печь является безопасным сооружением, об которое невозможно обжечься.

Вернуться к оглавлению

Минусы кирпичных печей

Но прежде чем сделать у себя такое устройство, важно ознакомиться с его недостатками:

Для дополнительного прогрева большого помещения можно приобрести электрический прибор.

• Если размеры жилища большие, печи из кирпича придется долго прогревать остывший воздух. Поэтому, чтобы нормализовать температуру, пока печка полностью прогреется, рекомендуется приобрести отопительное устройство под газ или электрику.
• Сама конструкция устройства большая, поэтому для нее нужно много места, а такие варианты подходят не всем владельцам частного жилища.
• Если строительство кирпичной печи проведено с нарушениями, устройство не будет правильно функционировать. Поэтому другого варианта, как полностью переделать печку, не остается.

Чтобы построить надежную и функциональную кирпичную печку, рекомендуется пригласить мастера, так как кладка печи — дело ответственное и сложное. Если есть желание самостоятельно выложить отопительное устройство, нужно тщательно изучить инструкцию и соблюдать этапы кладки.

Вернуться к оглавлению

Как выбрать устройство?

Для жилого дома

В деревенский дом с постоянным проживанием нужна простая кирпичная постройка для обогрева, потому что если кирпич будет постоянно промерзать из-за нерегулярного пользования, например, как на даче, сооружение быстро начнет разрушаться. А для домашних потребностей даже небольшая печка обеспечит комфорт и уют, надолго задерживая тепло, в то время как металлическое устройство после сгорания дров быстро остынет.

Вернуться к оглавлению

Для обогрева дачи

Для обогрева дачного дома подойдет печь-булерьян, если жильцы там бывают нечасто.

Если участок посещается периодически, при этом возникает потребность быстро протопить помещение, в этом случае рекомендуется установить калориферную металлическую печь-булерьян. Она может быть самодельная либо покупается готовой. Мощности такого устройства хватит, чтобы быстро нагреть небольшое помещение, кроме того, металлическая печь на дровах небольшая, узкая, ее можно разместить в любом удобном месте.

Если дачное жилище представляет собой каркасный дом, который плохо удерживает тепло, в этом случае для помещения лучше подойдет кирпичная грубка. Это узкие, легкие, квадратные сооружения, которые несложно изготовить самостоятельно, что является существенным плюсом. Если пол крепкий, для постройки самодельного обогревающего устройства не требуется делать фундамент. Мощность сооружения ограничена — до 12 кВт, но если помещение нужно периодически протопить зимой, такой вариант подойдет лучше всего. Также в дачных домах используется газовая плита. Ее эксплуатировать намного проще, при этом особого ухода не требуется.

Вернуться к оглавлению

Где правильно ставить?

Если принято решение соорудить печь для дома из кирпича своими руками с плитой, необходимо сначала подобрать подходящее место, где бы ни пришлось разрушать потолочные и подпольные несущие опоры. Если полы расположены на лагах, например, как это делается в деревянном доме, перед установкой отопительного устройства рекомендуется укрепить напольное основание дополнительными перемычками. В случае когда под жилищем основание сплошное, бетонное, отдельный фундамент под печь не нужен. Расстояние между трубой и коньком крыши должно быть не менее 1,5 метров, труба располагается над коньком выше на 0,5 м. Если стенки в помещении деревянные, самодельные печи строятся на расстоянии метр-полтора от деревянной стены. Если такой вариант невозможен, для предотвращения возгорания стенки защищают металлическими листами с негорючей прослойкой.

Вернуться к оглавлению

Правила строительства

Перед реализацией идеи нужно составить проект постройки.

Чтобы обогревающее устройство работало эффективно, важно изучить чертежи печей из кирпича. После определения места установки, проводится расчет материалов, согласуется пошаговая инструкция строительных работ. Если самостоятельно сделать плиту не получится, готовые проекты печей из кирпича, дизайн и саму работу заказывают у мастера.

Вернуться к оглавлению

Фундамент

Чтобы срок службы домашней печи был продолжительный, рекомендуется ответственно отнестись к формированию основания. Для квадратных устройств фундамент выполняют на 50 мм шире по всем сторонам. Дно основания устилается песчаной подушкой, на которую сверху кладется гидроизолятор. После укладывается кровельное железо и замоченный в кладочном растворе войлок. Когда все хорошо высохнет, приступают к основной кладке.

Вернуться к оглавлению

Пошаговое формирование кладки

Домашняя печь формируется порядовками. Чаще всего строится квадратная угловая печь из кирпича размером 3 на 4 кирпичных блока. Для формирования подтопочной части используются обычные красные кирпичи, которые сцепляют между собой цементным раствором, а сама топка и части конвектора выкладываются из печного и шамотного материала с использованием песчано-глиняного раствора. Схема кладки порядовки печей из кирпича представлена в таблице:

Ряд	Описание работ
1	Формируется подтопочная часть
2	Устанавливается дверца с поддувалом
3—4	Происходит формирование зольника
5	Выполняется уступ для колосников
6—8	Устанавливается дверца топочного отсека
9—12	Строится топливник
13—15	Формируется свод топливника
16	Закрывается верх топливника
17—18	Монтируется конвектор
19—20	Оформляется формирование стенок, которые будут переходить в дымоотвод.

Вернуться к оглавлению

Дымоотвод

Теплоизолированная труба понадобится для формирования дымохода.

Для формирования дымовых каналов используются простые огнеупорные кирпичики или теплоизолированные трубы. Лучшая конструкция, благодаря которой стены в помещении будут теплые — кирпичный дымоход с размещенной внутри трубой. Пространство между элементами рекомендуется заделать песчано-цементной смесью.

Вернуться к оглавлению

Советы по эксплуатации

Домашние печи прослужат надежно, если следить за их состоянием и соблюдать эксплуатационные правила. Дрова для топки важно выбирать только сухие, потому что сырые выделяют влагу, которая образует конденсат, а разрушающий стенки устройства. Для розжига рекомендуется использовать простую бумагу или лучину. Для быстрого возгорания дров применяют электрический поддув в виде специального вентилятора. После растопки вьюшка перекрывается. Так, теплый воздух не будет выходить через дымоход.

etokirpichi.ru

Виды и устройство печей из кирпича.

Оглавление статьи

Приветствую вас, мои читатели! Эта статья посвящена очень интересной теме — печам из кирпича. Казалось бы, зачем о них вспоминать? Это ведь даже не прошлый, а позапрошлый век. Но для многих владельцев частных домов до сих пор строительство такой печи будет самым оптимальным вариантом создания энергонезависимого отопления. В случае каких-то катаклизмов с электричеством или газом печь всегда согреет и поможет приготовить пищу. А если речь идет о русской печи, то на ней есть еще и спальное место. Ранее я уже писал статью про печи и котлы для дачи. Рекомендую данную статью к прочтению, в ней вы тоже найдете много интересного. Данная же статья рассчитана на то, чтобы дать людям, которые ничего не слышали о печах первоначальные знания. Поэтому не судите строго!

Как устроена русская печь?

Начну свой рассказ с русской печи. Русская печь многие века была единственным способом отопления в домах наших предков. Кроме отопления в ней готовили еду и на ней же спали всей семьей. Русская печь — сложное инженерное сооружение, которое нужно было уметь топить и обслуживать. От мастерства печника здесь зависит очень многое. Например, КПД русской печи зависит от формы «пода» и «нёбо» печи, а тяга дымохода будет зависеть от того, как сделано «хайло». Многие конструктивные элементы русской печи имеют свои сленговые названия. Для лучшего понимая перечислим их в виде списка.

• Опечье — фундамент, на котором стоит печь. Раньше его  часто делали из дерева, но в современных печах делают из камня.
• Подпечник — место для хранения дров. В подпечнике дрова высушиваются перед использованием по назначению.
• Заслонка — металлическая крышка, закрывающая внутреннее пространство печи. Ее ставят при приготовлении пищи, после того как прогорят дрова.
• Шесток и загнетка — вход в печь. Над загнеткой находится хайло, а далее идет дымоход.
• Вьюшка и задвижка — заслонки из металла, предназначенные для уменьшения тяги или полного перекрытия дымохода.
• Печурка — ниша для хранения одежды, обуви или других вещей.
• Разделка — утолщение стенок дымохода в том месте, где он проходит перекрытие.
• Под — тут нет опечатки. Это именно «под», а не пол. На нем происходит сгорание топлива и приготовление пищи. Между подом и опечьем засыпается теплоемкий наполнитель из кирпичной крошки.
• Горнило — место где располагается сжигаемое топливо. Горнило всегда находится у задней стенки печи. Под печи выкладывается под углом так, чтобы горнило было выше, чем  устье печи.
• Нёбо или свод печи — арка над подом, которая нужна для формирования правильного завихрения дыма. Неправильно выложенный свод может быстро обрушиться или вызывать сильное дымление печи.
• Труба — дымоход, отводящий продукты горения в атмосферу. Труба возникла в конструкции печи не сразу. Первые печи были без трубы. Их топили «по-черному», что нередко приводило к пожарам.

Преимущества и недостатки русской печи.

Начнем с преимуществ русской печи:

• Обладает относительно высоким КПД — есть исследования, которые показывали результаты в районе 50-60%, хотя теоретический расчет дает два раза меньший результат.
• Топится практически любыми дровами. Возможно использовать в качестве топлива уголь.
• Легко чистится и обслуживается — в ней нет никаких узких длинных дымовых ходов, в которых может скапливаться сажа.
• Многофункциональность — русская печь предназначена не только для отопления помещения, но ее можно использовать для приготовления пищи. Причем, многие блюда из старой русской кухни можно правильно приготовить только в русской печи. Кроме этого, у русской печи есть палати — лежанка, на которой можно спать. В ней можно даже париться, как в бане.

Теперь поговорим о ее недостатках. Их немного, но о них нужно сказать:

• Сложность кладки — настоящую русскую печь нужно уметь выкладывать. Иначе она будет или дымить, или пожирать горы дров, или вообще откажется топиться. Можно найти множество рекомендаций и порядовок (специальных чертежей кладки, которые разбиты на отдельные ряды), но все равно здесь нужен большой прикладной опыт.
• Большое количество строительных материалов — на кладку русской печи понадобится от 1500 до 3000 кирпичей хорошего качества. Плюс еще несколько 1,5 — 2 кубометра специального раствора на основе глины.
• Большой вес — это означает, что для такой печи нужен будет свой капитальный фундамент, а это означает, что разместить ее можно только на первом этаже дома.
• Большое время нагрева до «рабочей» температуры — из-за большого количества кирпичей русская печь долго прогревается, но по этой же причине она долго остывает. Так что это и преимущество и недостаток одновременно.

При всех недостатках этой печи, я испытываю гордость за то, что именно русские люди изобрели ее. На мой взгляд, русская печь — наиболее совершенная и универсальная. А теперь давайте перейдем к другим видам кирпичных печей.



Как устроена голландская печь?

Голландская печь (или по другому «голландка») — одна из наиболее простых по своей конструкции кирпичных печей. Придумали ее, как понятно из названия, в Нидерландах, а в нашу страну она впервые попала при Петре Великом. Давайте разберемся в том, как она устроена и на каких принципах работает. Изнутри классическая голландская печь выглядит следующим образом:

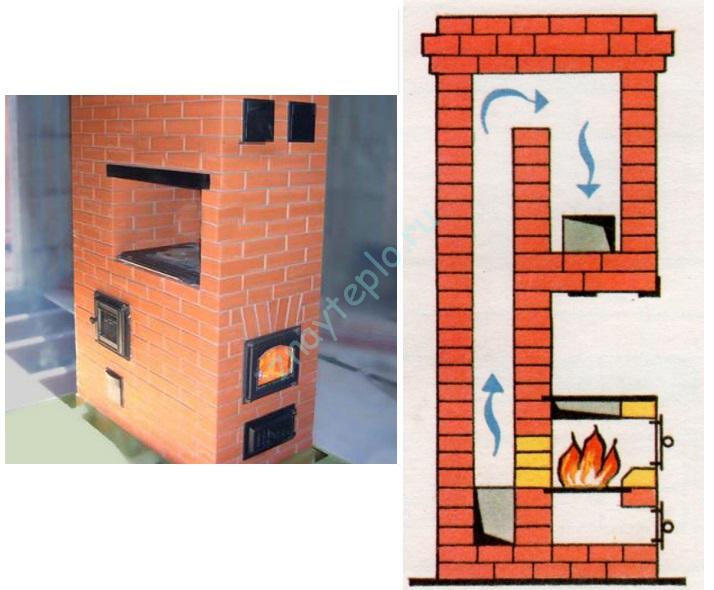

Эта конструкция предназначена только для отопления помещений, но существуют голландские печи с плитой для приготовления пищи:



На верхнем рисунке голландская печь имеет не только плиту, но и духовку для выпекания хлеба, пирогов и приготовления других блюд. Еще одна функция духовки — ускоренный обогрев помещения. Если затопить печь и открыть духовку, то из нее будет постоянно поступать горячий воздух, который ускорит нагрев помещения.

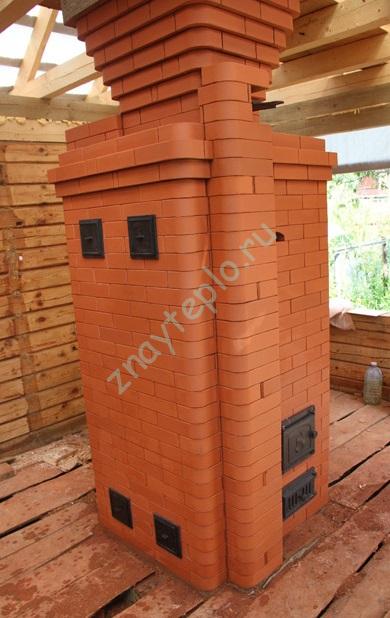

Классическая «голландка» имеет выход в дымоход сбоку. Это позволяет удлинить путь горячего дыма внутри печи и увеличить ее КПД. Из-за очень простой и терпимой к ошибкам конструкции голландская печь стала очень популярной и является самой распространенной и в настоящее время. Давайте рассмотрим ее преимущества и недостатки в виде списка. Так их удобнее воспринимать.

Преимущества и недостатки голландской печи.

Список преимуществ будет выглядеть следующим образом:

• Простота конструкции — такую простую печь может легко выложить мастер со средней квалификацией. Серьезных ошибок тут допустить почти негде, если придерживаться чертежей и здравого смысла.
• Небольшие габариты — «голландку» можно втиснуть практически в любое помещение. Места она занимает минимум.
• Относительно маленькая стоимость возведения — строительных материалов на нее нужно будет в 2 или 3 раза меньше, чем для русской печи.
• Маленький вес конструкции — позволяет размещать ее на перекрытии без капитального фундамента.
• Быстрый нагрев помещения — маленькая толщина стенок печи и наличие духовки позволяет быстро обогревать помещение.

Теперь перейдем к недостаткам:

• Более низкий по сравнению с русской печью КПД — в лучшем случае он не превысит 40%.
• Меньше по времени держит тепло — тонкие стенки имеют маленькую теплоемкость, а если не закрыть после протопки задвижку, то печь будет быстро остывать из-за притока холодного воздуха через дымоход.
• Возможно большое образование сажи — это чревато возникновением печных пожаров. Голландская печь оборудуется специальными лючками, через которые есть возможность прочищать дымовые каналы.
• Голландскую печь опасно перетапливать! Чрезмерный перегрев может привести к образованию угарного газа.

В общем и целом, печь вполне подходит для обогрева дачных и деревенских домов. Двигаемся дальше!

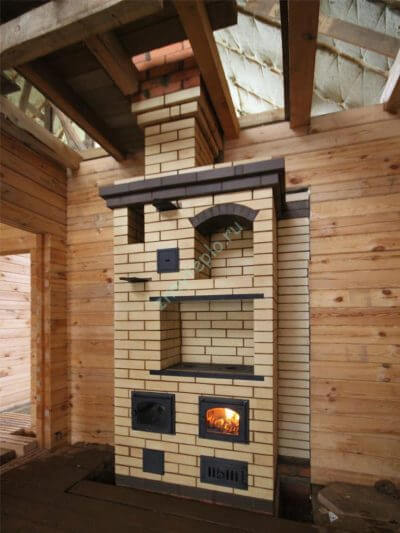

Как устроена шведская печь?

Шведская печь по своей сути является глубокой модернизацией голландской печи. Разрабатывали ее в середине 18 века под потребности простых шведских обывателей, которым нужна была универсальная и экономичная печь. В результате на свет появилась следующая конструкция:

Из рисунка видно, что в шведской печи дымовые газы идут по всей высоте печи. При этом печь лучше прогревает помещение. Для ускоренного прогрева помещения можно открыть духовку, из которой сразу же пойдет горячий воздух. Кроме этого, в конструкции печи предусмотрены ниши для сушки одежды и топлива, а также для хранения готовой еды. В такой нише еда будет оставаться теплой с вечера до утра, а одежда будет просушена.

Шведская печь может быть оборудована лежанкой. Обычно, такая печь ставится в стену между кухней и спальней. Лежанка при этом выходит в спальню. Выглядит это примерно вот так:

Преимущества и недостатки шведской печи.

Начнем с преимуществ:

• Универсальность — шведская печь по-настоящему универсальна. Она обогревает дом, сушит одежду, готовит еду.
• Гибкость конструкции — «шведку» можно оборудовать лежанкой, камином и даже баком для подогрева воды. Правда, все это должен делать специалист, иначе печь просто не будет правильно работать.
• Высокий КПД — шведская печь превосходит голландскую по этому параметру и практически догоняет русскую.

Недостатки будут следующими:

• Больший, чем у «голландки» вес — шведку лучше ставить на капитальный фундамент, а это только первый этаж.
• Конструкция требовательна к качеству кирпича и раствора.
• Трудности в прочистке дымовых каналов — при использовании угля скорее всего будет много сажи, которую нужно вычищать.

На этом пожалуй и все. Давайте подводить итоги.

Итоги статьи.

В данной статье я дал вам только краткие данные по этим печам. Если вы всерьез собираетесь оборудовать свой дом кирпичной печью, то рекомендую вам прочитать специальную литературу. Особенно это касается тех, кто решил сложить ее самостоятельно. Лично для себя я бы выбрал шведскую печь, хотя душа тяготеет к русской. Но построить и эксплуатировать шведскую печь будет гораздо проще, чем русскую. На этом пока все. Тему печей я обязательно продолжу и выделю  в отдельную категорию на блоге! Всем пока!





znayteplo.ru

---

•
  Барбекю из кирпича своими
•
  Облицовка деревянного дома кирпичом
•
  Способы кладки кирпича
•
  Технология установки пластиковых окон в кирпичном доме
•
  Мини печь для дачи из кирпича своими руками чертежи
•
  Как обложить дом кирпичом своими руками
•
  Отделка дома снаружи фасадными панелями под кирпич фото
•
  Печь мангал своими руками из кирпича
•
  Как выложить печку из кирпича своими руками
•
  Отопительные печи из кирпича своими руками
•
  Чертежи печей для дома из кирпича
