Кровельный пирог: конструкция и назначение слоев. Кровля фальцевая пирог

конструкция и назначение слоев, схема и толщина

Правильная схема кровельного пирога

Основные слои

О важности такого конструктивного элемента здания, как крыша, сказано немало. Здесь и особенности архитектурного облика, и защита от атмосферных воздействий, и долговечность дома. Современные подходы к устройству чердачного пространства позволяют максимально использовать его объем. Это дает возможность сэкономить средства, но требует при этом, можно сказать, скрупулезного подхода, поскольку конструкция жилой мансарды предполагает включение теплоизоляции, защитных пленок и т. д.

Кровля в разрезе имеет слоистую структуру. Это так называемый кровельный пирог, каждый слой в котором выполняет конкретную функцию, но при этом очень важно, чтобы они размещались в правильной очередности. Любая ошибка, допущенная при их устройстве, может негативно отразиться на эксплуатационных характеристиках кровли и ее долговечности.

Правильная схема кровельного пирога ↑

Пирог кровли представляет собой многослойную конструкцию, которая включает такие составляющие, как:

• внутренняя отделка подкровельного пространства;
• воздушный вентиляционный зазор;
• пароизоляционная пленка;
• утеплитель;
• гидроизоляция;
• обрешетка;
• кровельный материал.

В него включают также водостоки, систему антиобледенения, ограждения, снегозадержатели и декоративные элементы крыши. То есть, можно сказать, что кровельный пирог есть не что иное, как вся конструкция крыши, за исключением стропильной системы.

Наличие всех этих составляющих необязательно, структура пирога может изменяться в зависимости от вида крыши, от используемых кровельных покрытий.

К примеру, в пирог плоской кровли не входят снегозадержатели и декоративные элементы, для чердачных помещений технического назначения нет необходимости в паро- и теплоизоляции кровли.

Устройство кровельного пирога под металлочерепицу, профнастил, для мягкой кровли или других материалов также имеет некоторые различия.

• Кровельный пирог под мягкую кровлю из битумной черепицы может не иметь гидроизоляционного слоя, поскольку битум сам обеспечивает водонепроницаемость покрытия. В гидроизоляции нуждаются только стыки, углы и карнизы. Пленка при этом должна проходить непосредственно под кровельным материалом.

схема кровельного пирога под мягкую кровлю из битумной черепицы

• Для мягких рулонных – необходима специальная гидроизоляционная подкладка, выполненная из полипропилена.
• Для кровель из металлочерепицы или профлистов дополнительно необходима звукоизоляция, в противном случае шум от дождя создаст дискомфорт в помещении.

На заметку

Как видите, некоторые слои в кровельном пироге могут отсутствовать, а некоторые, наоборот, «диктуются» особенностями конкретного сооружения.

Основные слои ↑

Пароизоляционный слой ↑

Этот слой защищает теплоизоляцию от проникновения водяных паров, конденсирующих в подкровельное пространство из жилых помещений. Именно с него и начинается обустройство пирога.

Пароизоляционная пленка укладывается по стропильным ногам с внутренней стороны помещения с нахлестом не менее 10 см. Ее крепят к несущим элементам с помощью скоб степлера либо оцинкованными гвоздями, имеющими плоскую головку. Чтобы обеспечить герметичность пароизоляции, стыки соединяют соединительной лентой либо аккуратно проклеивают скотчем.

Рекомендуем

Важно при этом несильно натягивать пленку, а оставить ее чуть-чуть провисать между элементами несущей системы.

Для пароизоляции чаще всего используют специальную трехслойную пленку, армированную полимерным каркасом.

Модифицированные пароизоляционные материалы имеют фольгированный слой, который снижает теплопотери, то есть повышает теплоизоляционные характеристики пирога.

кровельный пирог под металлочерепицу при утепленной крыше и неутепленной

Теплоизоляция ↑

Если мансардный этаж запланирован под жилые помещения, то в них должно быть так же тепло и комфортно, как и в комнатах основного этажа. Но не будем забывать, что потолок здесь это та же крыша, через которую тепло уходит на улицу. Отсюда и возникает задача особо качественного утепления подкровельного пространства. Ее эффективное решение – в правильном выборе материала для теплоизоляции и технологии выполнения работ.

Определимся для начала, каковы критерии, которым должен соответствовать утеплитель кровельного пирога. К теплоизоляции предъявляют следующие требования:

• низкий коэффициент теплопроводности;
• экологическая безопасность;
• горючесть;
• объемный вес;
• звукоизоляционные свойства;
• паропроницаемость;
• формостабильность.

Утеплитель вообще не имеет греющих свойств, он просто задерживает воздух в волокнах и таким образом удерживает тепло.

Внимание

Влага – первый враг теплоизоляционного слоя. Вода, попав в утеплитель, задерживается там, и материал теряет свою эффективность. Это связано с большой разницей в способности проводить тепло воды и воздуха: у воды она в два десятка раз выше, чем у воздуха.

Толщина теплоизоляционного слоя зависит от климатических условий местности: для зон с мягкими зимами укладывают слой от 15 см, для морозных – от 20 см.

Ассортимент теплоизоляционных материалов довольно большой. Отметим наиболее распространенные:

• Для скатных конструкций часто используют плиты из минваты. Базальтовое волокно имеет низкие показатели теплопроводности, оно не горит, имеет плотную структуру. Однако использовать их в кровельном пироге металлической кровли: медной, из металлочерепицы или других не рекомендуется, поскольку конденсат, выступающий на тыльной стороне кровли, может проникнуть утеплитель, и он потеряет свои качества.
• Стекловолокно – экологичный материал, который больше подходит для утепления плоской кровли. Причина – в его нестабильной механической структуре, которая не дает ему удержаться на скатной кровле – он рано или поздно сползет вниз.

Совет

Минвату, как и стекловолокно можно использовать на участках кровли сложной конструкции. Плиты можно с легкостью поместить в любое пространство, полностью заполнив межстропильную нишу, предотвратив таким образом возникновение мостиков холода.

• Популярность пенопласта прежде всего обусловлена его бюджетной стоимостью. К тому же он влагостоек. Однако, нельзя не считаться с такими фактами, как его горючесть и присутствие токсичных выделений в процессе горения.
• Пенополистирол отличается небольшим весом. Он хорошо сохраняет тепло, влагоустойчив, как и пенопласт, однако в отличие от него – нетоксичен. Материал паронепроницаемый, поэтому летом наблюдается повышение уровня влажности в помещении. Жесткая структура плит создает определенные сложности в процессе теплоизоляции сложных участков.

При устройстве кровель со скатами больше подойдут теплоизоляционные материалы, имеющие неплотную структуру, тогда как в слой утеплителя кровельного пирога для мягкой кровли необходимы жесткие материалы.

Укладку кровельного утеплителя выполняют, снизив влажность древесины элементов несущей конструкции самое меньшее до 18%. Иначе влага из нее проникнет в теплоизоляцию.

Вентиляция ↑

Естественную вентиляцию кровельного пирога обеспечивает специальный зазор, образованный контробрешеткой и обрешеткой. Фактически это воздушная прокладка, проходящая между слоем утеплителя и гидроизоляцией. Через нее выветриваются излишки влаги, скопившиеся в утеплителе. Они могут образоваться при повышении влажности снаружи, например, в межсезонье либо попасть туда через возможные трещины в покрытии и т. д. При отсутствии такого зазора влага, скопившаяся за сезон, испортит часть утеплителя.

Циркуляцию воздушного потока от карниза к верхней точке крыши, коньку, обеспечивают специальные отверстия на карнизном свесе и вентиляционные выходы на коньке. Особенно удобно устраивать вентиляцию под волнистые листы.

Принудительную вентиляцию организуют, установив оборудование типа аэраторов или вентилируемых коньков. Они могут работать на электричестве или от движения ветра.

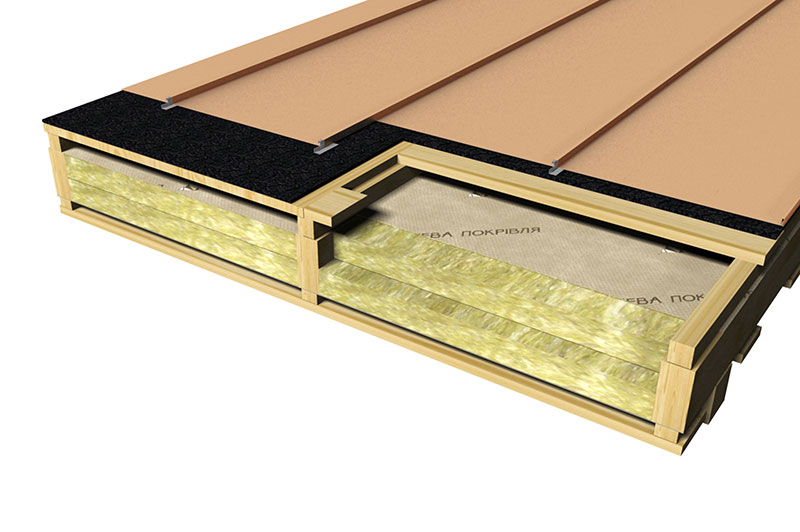

схема кровельного пирога фальцевой кровли

Гидроизоляционный слой ↑

Гидроизоляция выполняет одновременно две функции:

• защищает теплоизоляцию от влаги, попадающей с покрытия кровли;
• через него из теплоизоляции выводятся излишки влаги.

Вот почему при устройстве гидроизоляции правильно выбрать направление сторон пленки. Иначе многослойная конструкция пирога не сможет функционировать правильно.

Важно

Пароизоляционная пленка для этих целей не подходит, поскольку влага через нее не проходит.

Для гидроизоляции используют:

• диффузионные мембраны – пленку, имеющую микроскопические воронкообразные отверстия. При укладке мембраны широкая сторона воронки должна быть направлена в сторону утеплителя, а узкая – к покрытию кровли. Между мембраной и утеплителем должен быть небольшой зазор, чтобы воронки не закупорились.
• супердиффузионные мембраны можно укладывать непосредственно на утеплитель, что позволяет создавать пирог в уже эксплуатируемом здании. Влага пироге с мембраной фактически будет выходить под кровлей. Поэтому эти мембраны рекомендуется использовать с такими покрытиями, для которых конденсат с тыльной стороны не представляет угрозы. Например, под битумную или глиняную черепицу.
• конденсатные пленки паронепроницаемые, поэтому подходят для кровельного пирога под ондулин и металлическую черепицу. Одна из сторон материала ворсистая. Именно на ней оседает влага, скопившаяся на теплоизоляции, затем вентиляция уносит ее наружу. Благодаря вентиляционному зазору, предусмотренному под покрытием кровли, влага не конденсирует на его тыльной стороне.

Поверх гидроизоляционного слоя набивают контробрешетку, а уже на нее – обрешетку, на которую укладывают кровлю. Под металлопрофиль, шифер и прочие аналогичные материалы нужна разреженная обрешетка, чтобы обеспечить вентиляционные зазоры, под битумную черепицу, ондулин – сплошная из ОСП, фанеры либо досок.

© 2018 stylekrov.ru

stylekrov.ru

Пирог фальцевой кровли. Фальцевая кровля – один из самых распространенных видов кровли в наше время.

Фальцевая кровля – один из самых распространенных видов кровли в наше время. Для такого вида кровли используется алюминий, медь, оцинкованная сталь. Этот тип кровли имеет широкое применение и славится своей надежностью и долговечностью. В этой статье мы поговорим о пироге фальцевой кровли.

Что представляет собой пирог фальцевой кровли

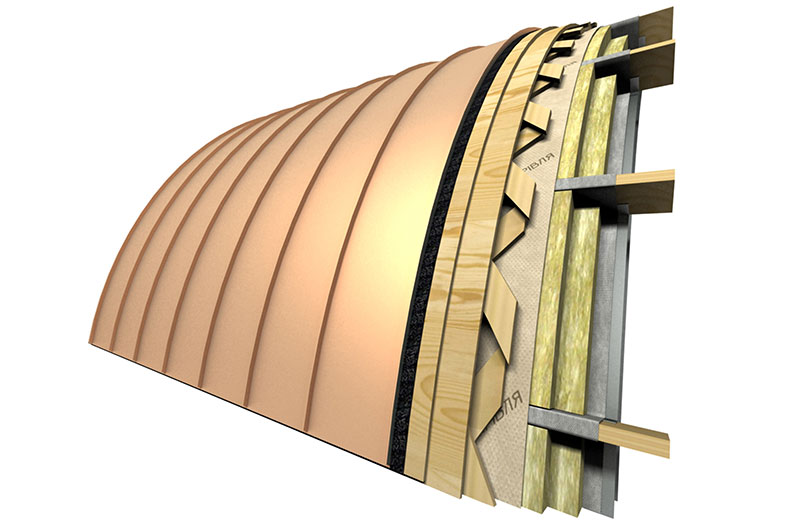

Рис.1. Пирог фальцевой кровлиПирог фальцевой кровли являет собой сложную многокомпонентную систему, в которую, не считая фактического кровельного покрытия, входит еще очень много частей. Это и обрешетка, и утеплитель и гидроизоляция. В целом, структура фальцевой кровли и вправду чем-то похожа на пирог, в котором насчитывается много слоев.

Если пирог фальцевой кровли организован правильно, это позволяет избежать множество насущных проблем. Например, появления сосулек, накапливания конденсата под крышей и наиболее удручающей проблемы – утраты тепла. Мало того – ошибка при проектировании какого-либо «яруса» пирога значительно снизит прочность и долговечность всей конструкции.

Кроме утеплителя, в состав пирога фальцевой кровли входят разные плёнки и мембраны, нужные для паро-, ветро-, гидроизоляции. Огромное значение при проектировании пирога фальцевой кровли имеет правильно организованная вентиляция. Главной ее задачей считается выведение излишков влаги. Для того чтоб влага выводилась через мембраны в вентиляцию, нужно во время монтажа оставить несколько легких зазоров. С этим прекрасно справляется деревянная обрешетка, без которой немыслима фальцевая кровля.

Обрешетка фальцевой кровли

Для любого вида фальцевой кровли необходимо установить специальную деревянную обрешетку. Ее делают сплошной или разреженной. Основными материалами изготовления являются брусья и доски, уложенные перпендикулярно стропильным ногам. В качестве сплошного настила считается возможным применение древесно-стружечной плиты, а также шпунтованных либо обрезных реек.

Перед монтажом обрешетки для фальцевой кровли укладывают карнизный пол и обшивают фронтонные свесы специальной строительной доской. Обрешетку крепят к деревянным стропилам болтами и гвоздями.

Рис.2. Установка обрешетки фальцевой кровли

Во время монтажа кровли к обрешетке предъявляются особые требования. В первую очередь, она должна выдержать нагрузку кровельного материала. Помимо того среди требований можно выделить следующие:

1. Все элементы обрешетки должны быть крепко зафиксированы на несущих системах.

2. Стыки брусков, жердей и дощечек обязаны размещаться над стропилами. Расстояния между деталями разреженной обрешетки фальцевой кровли обязаны соответствовать разметочному шаблону.

3. Самые широкие обрешетины должны находиться на осях опирания перекрывающих друг друга кровельных материалов, и, помимо того, у конька и карниза. Первая от конька обрешетина должна быть непременно больше других примерно на 10-35 мм.

4. Ширина базы под желобок должна составлять 800 мм.

5. В коньках и на ребрах кровли древесные бруски ставят на ребро. Древесные обрешетины, пол и основы стропил должны быть удалены от труб и дымоходов на 130 мм.

Обрешетка чаще всего изготавливается из таких пород дерева, как сосна, ель, пихта и осина. Влажность древесины не должна быть больше 12%. Для сбережения древесных частей от загнивания их нужно обработать антисептическими составами. А вот для того, чтобы спасти деревянную обрешетку от возгорания, на материал, из которого изготавливают обрешетку, наносят огнезащитные составы либо пропитывают антипиренами.

Теплоизоляция фальцевой кровли

Специалисты считают, что вопрос теплоизоляции очень важен при выборе материала для фальцевой кровли. Следует отметить, что такая кровля сама по себе способствует хорошему сохранению тепла. Особенно если это рулонная фальцевая кровля, которая представляет собой фактически монолитное соединение. Говоря о теплопроводности, отметим, что меньше всего тепло будет отдавать медь.

Ныне существует множество синтетических составов для теплоизоляции фальцевой кровли. В независимости от типа материала кровли и вида утеплителя, следует помнить 2 принципиальных условия: беречь утеплитель от попадания воды и препятствовать появлению конденсата на поверхностном слое утеплителя. С этими задачами активно борются современные паро- и водоизоляционные материалы.

Водо- и пароизоляция фальцевой кровли

Одним из самых широко распространенных материалов для водоизоляции фальцевой кровли является пергамин. Однако данный материал имеет ряд существенных недостатков. Так, например, он никак не решает проблему пароизоляции фальцевой кровли, и даже препятствует этому. Поэтому современные потребители все больше обращают свое внимание на новейшие материалы. Такими, например, являются подкровельные пленки.

Рис.3. Укладка подкровельной пленкиВодоизоляционные пленки чаще всего применяются для скатных крыш. Пароизоляционные пленки, напротив, используются как на плоских, так и на скатных крышах для охраны системы фальцевой кровли от водяных паров. Подкровельные пленки универсальны – в зависимости от материала изготовления, пленки могут быть использованы в строительстве практически любого вида крыши.

На сегодняшний день различают 3 вида подкровельных пленок: полиэтиленовые, полипропиленовые пленки и диффузионные мембраны.

Полиэтиленовые пленки чаще всего применимы для гидроизоляции. Для прочности и долговечности данный материал подвергается армированию. Существуют перфорированные и неперфорированные полиэтиленовые пленки. Перфорированные пленки могут быть использованы для пароизоляции некоторых видов помещений, например, чердаков.

Полипропиленовые пленки обладают большей прочностью и устойчивостью к солнечному свету и погодным явлениям. Они получили широкое признание благодаря сравнительно невысокой стоимости и неплохим паро- и водоизоляционным особенностям.

Ну а бесспорным лидером в пароизоляции являются диффузионные мембраны. Этот материал состоит из мельчайших нетканых волокон, которые не только качественно выводят излишки влаги, препятствуя образованию конденсата, что, в свою очередь, благотворно сказывается на сроке службы фальцевой кровли, но и является воистину дышащим материалом.

Таким образом, необходимо со всей ответственностью относиться ко всем деталям пирога фальцевой кровли. Один неверный шаг или недочет при выборе материалов может загубить вашу кровлю, снизить срок эксплуатации кровельных материалов.

arhsreda.ru

Пирог кровли. Устройства пирога мягкой, плоской, наплавляемой, кровли под металлочерепицу. Кровельные работы

Кровельное покрытие представляет собой конструкцию из нескольких слоев. Совокупность данных слоев образует кровельный пирог. Каждый из слов выполняет определенные функции и имеет взаимосвязь с предшествующим и последующим элементом. В зависимости от вида кровельного покрытия, устройство пирога кровли будет иметь отличие. Например, пирог наплавляемой кровли и пирог холодной кровли – это существо разный вид кровли и устройство пирога для каждого из них необходимо выполнять по-своему. Пирог кровли служит для защиты подкровельного покрытия и жилого пространства от влияния атмосферных осадков. Обустроив кровельный пирог правильно, Вы получите надежную крышу с максимально возможным эксплуатационным сроком.

Состав слоев пирога кровли:

1. Обшивка внутренних элементов.
2. Пароизоляция.
3. Теплоизоляция.
4. Зазоры вентиляции.
5. Система, предотвращающая обледенение крыши.
6. Материал кровельного покрытия.

Пирог мягкой кровли

Пирог мягкой кровли имеет более сложную конструкцию, в отличие от твердых покрытий. Чем лучше будет выполнен монтаж кровельного пирога, тем больше шансов безопасной эксплуатации крыши строения.

Структура пирога мягкой кровли состоит из нескольких слоев:

1. Декоративное покрытие – элемент, одновременно используемый как средство против возникновения механических воздушных нагрузок.
2. Гидроизоляция – слой, препятствующий проникновению влаги.
3. Пароизоляция – слой, который служит преградой для возникновения конденсата. Качественный пароизоляционный слой определяет возраст эксплуатации конструкции.
4. Теплоизоляция – является важным элементом пирога мягкой кровли, так как обеспечивает тепло в холодное время и комфортную температуру в жаркое время года.

Пирог фальцевой кровли

По мнению специалистов, самым прочным и долговечным является пирог фальцевой кровли, выполненный с вентиляционным зазором и антиоксидантной пленкой.

Классический вариант пирога фальцевой кровли:

1. Внутренняя отделка.
2. Пароизоляция.
3. Теплоизоляция.
4. Стропильная система.
5. Гидроизоляция.
6. Обрешетка.
7. Материал кровельного покрытия.

Пирог кровли под металлочерепицу

Кровельный пирог под металлочерепицу имеет несколько слоев, каждый из которых выполняет важную функцию.

Устройство пирога кровли под металлочерепицу:

1. Пароизоляция – элемент, изготавливающийся из полимерных материалов, служащий для предотвращения возникновения конденсата.
2. Термоизоляция – представляет собой слой утеплителя, размещающийся между стропилами. Для утепления чаще всего применяют полимерные и минеральные материалы.
3. Гидроизоляция – является обязательным слоем пирога кровли под металлочерепицу. Данный слой выполняет функцию защитника строительного каркаса от атмосферных явлений.
4. Контробрешётка – слой реек из деревьев хвойный пород, толщина которых составляет не более 4-х см. Данный слой фиксируется поверх гидроизоляции для образования вентиляционного зазора.
5. Обрешётка – завершающий слой из металлочерепицы.

Пирог плоской кровли

Монтаж плоской кровли, также включает в себя создание кровельного пирога.

Рассмотрим более детально пирог плоской кровли:

1. Основание – элемент, в качестве которого может быть как железобетон, так и металлопрофиль.
2. Пароизоляция – слой из полиэтиленовой пленки, либо полипропиленовой.
3. Термоизоляция – обычно это минвата, керамзитный гравий, пенополистерол или стяжки с керамзитом.
4. Гидроизоляция – выполняется при помощи битумных материалов.

Наши кровельные работы:

roof.spb.ru

инструкция по установке обрешетки своими руками и подготовка кровельного инструмента

Перед тем, как изучить информацию относительного того, как грамотно провести укладку и обустройство фальцевой кровли, стоит ознакомиться с основными терминами подобной конструкции.

Фальцевая кровля – это особое современное покрытие, где соединение по соседству расположенных конструкционных деталей производится посредством специальных фальцев.

Картина – это один из элементов современного кровельного покрытия, предварительно у которого все края и кромки подготовлены к обустройству фальцевого соединения.

Среди основных достоинств кровли можно отметить возможность долговременного использования покрытия, основанного на наличии современного антикоррозийного покрытия.

Элементы фальцевого покрытия имеют небольшой вес, а также гладкую поверхность. Благодаря этому на поверхности не задерживаются снег и вода.

В этой статье мы подробно разберем, как делать фальцевую крышу из железных листов и как правильно подготовить обрешетку для кровли по специальной технологии.

Содержание статьи

Выбор фальца для кровли и основного типа крепления

Устройство фальцевой кровли начинается с выбора крепления — фальца. Фальцы могут быть стоячими и лежачими, а различаются они тем, что при помощи горизонтальных можно эффективно соединить все элементы, находящиеся в таком же положении. Стоячими элементами можно соединить кровлю по всей длине ската.

Фальцы характеризуются разными видами производимого соединения, которое может быть одинарным и особым двойным. В первом случае это один классический загиб, двойной отличается возможностью обеспечения максимальную герметичность. Подобные фальцы используются на тех участках кровли, где присутствует опасность скапливания влаги, от протекания, что характерно для желоба.

Виды замков

Инструмент для фальцевой кровли

Для грамотного монтажа может потребоваться много инструментов, разных насадок для них и иных элементов. Перед установкой стоит подготовить следующий кровельный инструмент для фальцевой кровли:

1. Все возможные измерительные устройства – отвес, уровень, нивелиры.
2. Инструмент для выявления разности между высотой всех поверхностных точек по отношению к тому или иному выставленному уровню. Оборудование требуется для измерения возможного повышения уровня.
3. Ручные и более современные электрические ножницы, которые нужны для раскроя и аккуратного высечения кровельных элементов.
4. Ниблер для осуществления оперативного процесса заточки.
5. Ножовка и строительный лобзик для эффективного устройства обрешетки.
6. Стандартная болгарка.
7. Бытовая дрель и перфоратор.
8. Крепежный пистолет для проведения выпрессовки. Каучуковые и выполненные из дерева киянки.

ВАЖНО!

Разрезать панели фальца можно при помощи углошлифовальных машинок. Главное, чтобы все необрабатываемые участки были тщательно защищены от опилок, а места среза должны быть обработаны специальными антикоррозийными составами.

Инструмент для монтажа фальцевой кровли

Кровельный пирог

Пирог кровли из фальца характеризуется особой многокомпонентной системой, которая кроме самого кровельного покрытия состоит из разных иных элементов. Сюда можно отнести обрешетку, утеплитель, а также качественную гидроизоляцию. Отсюда и название кровельного пирога – он состоит из большого количества слоев. Если пирог обустроен правильно, можно избежать большого количества разных проблем. Это идеальная возможность предотвратить появление сосулек, процесс накапливания конденсата и потери тепла.

ОБРАТИТЕ ВНИМАНИЕ!

Обустройство пирога требует особого внимания, так как ошибки в процессе проектирования того или иного слоя серьезно снизит общие показатели прочности, а также долговечности конструкции.

Серьезное значение в процессе проектирования и обустройства кровли имеет грамотная вентиляционная система. Она выводит из все кровельного пирога лишнюю влагу. Для вывода воды через мембраны в обустроенную вентиляцию, в процессе монтажа стоит оставить в кровле несколько отверстий. Деревянная обрешетка справится с данным процессом идеально.

Кровельный пирог

Что такое кляммер и зачем он нужен

В процессе обустройства кровельного фальцевого покрытия используются такие крепежные устройства, как кляммеры. По сути, это специальное приспособление, которое предназначено для крепления кровельных листов. Можно не использовать гвозди, которые могут нарушить целостность и полную герметичность покрытия.

Использование кляммера серьезно упрощает процесс монтажа кровельного покрытия, обеспечивает общую долговечность системы. Отделка кровли подобными элементами делает ее эстетичной и максимально герметичной.

Кляммер

Обрешетка под фальцевую кровлю

Крепление фальцевой кровли осуществляется строго к предварительно установленной обрешетке. Это поможет предотвратить провис листов стали, но только если будет полностью соблюден требуемый размерный ряд шага.

В качестве обрешетки используются такие материалы, как:

1. Оцинкованный металлический профиль.
2. Экологичный деревянный брус 50 на 50.
3. Доска 100 на 32.

Данные элементы крепятся строго снизу и по направлению вверх, то есть от карнизной части к кровельному коньку. Если ставится металлическая обрешетка или разряженная обрешетка из дерева, до ее установки по стропилам стоит применять качественную противоконденсатную пленку. При использовании специальной сплошной обрешетки или иного полностью сплошной основы по всему настилу потребуется уложить особую пленку категории пародиффузионной.

Шаг обрешетки — 20 сантиметров, допускается использовать шаг в диапазоне 20-40 сантиметров.

Материал обеспечивает следующие преимущества:

• Устройство постоянно действующего вентиляционного канала, который будет отводить конденсированную влагу, появляющуюся на обратной стороне кровли, выполненной из металла;
• Эффективное предотвращение разрушительной коррозии металлических элементов, а также гниение элементов из дерева;
• Значительное снижение шума от осадков.

Там, где осуществляется установка узлов кровли — ендов, кровельных карнизов, а также соединений и примыканий к разным выступающим элементов сооружения, монтируется второй обрешеточный профильный элемент. Это дает повышенную прочность и жесткость установленным панелям.

Доборные элементы

Конструкция обрешетки делается ровной, недопустимо наличие углублений, а также разных выступов. Кровельные ребра и стандартные коньки монтируются прямолинейные, а самая нижняя доска тоже прямой.

Если обрешетка выполняется из дерева, предпочтение стоит отдать таким породам дерева, как осина, ель, пихта, сосна. Влажность досок не должна быть больше 12%. Для придания древесине прочности, для ее долговечности, материал стоит пропитать специальными антисептиками.

Обрешетка

Значительно увеличить время эксплуатации деревянной обрешетки можно посредством покрытия ее олифой. На уже готовую обрешетку укладывается структурная пародиффузионная пленка. От грамотного обустройства обрешетки зависит ее долговечность, а также качество всей кровли, в целом. Даже относительно небольшой прогиб листов в состоянии ослабить плотность смонтированных фальцев.

Если монтируется утепленная кровля, в обязательном порядке должна быть обеспечена качественная вентиляция. В этой ситуации сначала ставится контробрешетка, под нее монтируется специальная гидро-ветрозащитная мембрана и только потом сама обрешетка

Уклон фальцевой кровли – оптимальный и минимальный

В процессе обустройства фальцевой кровли важно соблюдать уклон кровли. Он может быть оптимальным и минимальным. Выбор осуществляется на основании архитектурно-планировочных особенностей здания.

Оптимальный уклон в среднем равен 10-15 градусам наклона.

В более высокую часть строители выносят обычные жилые помещения, в низкую хозяйственные помещения и санузлы. Оптимальный уклон кровли может быть и более крутым, тогда угол наклона может равняться 20-30 градусам.

Что касается минимального уклона фальцевой кровли, то они рекомендованы для определенных категорий кровельных покрытий. Особенности конструкции подобной кровли позволяют без проблем накрывать какие угодно по размеру крыши, главное, чтобы они были плоскими.

Угол наклона крыши

В данном случае угол наклона не выходит за пределы 15-градусного показателя. От угла уклона прямо зависит вид используемого материала. Металлочерепица подойдет для кровли в 20%. Профнастил идеально подойдет для крыши с наклоном 5%. Во всех случаях при установки покрытия должны быть учтены небольшие нахлесты. В стыки обязательно закладывается специальная уплотнительная лента.

Гидроизоляция фальцевой кровли

При монтаже кровли важно особое внимание уделять соединительным швам. Это один из самых важных показателей, который оказывает прямое влияние на обеспечение герметизации кровли и фальца.

Если использовать специальное покрытие, оснащенное самозащелкивающимся фальцем, а также двойной стоячий фальц, можно обеспечить высокий уровень герметичности.

Не менее важно использовать качественный крепежный элемент, то есть гвозди, саморезы и кляммер для фальцевой кровли, выполненные из качественной оцинкованной стали.

Они играют важную роль в обеспечении герметизации, чем дольше они будут сохранять свое качество, предотвращая протечки.

Правильное устройство гидро- и теплозащиты под кровлей полностью снижает риск стремительного износа кровельного покрытия. Высокие показатели герметичности сохранится на протяжении десятилетий.

Монтаж фальцевой кровли — инструкция

Сооружение конструкции с профессиональной точки зрения обязательно должно производиться при тщательном соблюдении определенных условий, а также установленной профессионалами последовательности действий.

Фальцевая кровля своими руками:

1. Изготовление специальных картин, что будут применяться для покрытия стандартных скатов и иных деталей, например, свесов и кровельных желобов. Для этой цели по предварительно подготовленному чертежу и схеме производятся заготовки или картины.
2. Кромки данных деталей обязательно загибаются, то есть подготавливаются для применения с фальцевыми соединениями.
3. Поднятие ранее подготовленных картин на конструкцию, их соединение специальными стоячими по форме фальцами. Предварительно установленные картины надежно крепят к деревянной обрешетке кляммерами. Одна сторона заводится в фальц, иная присоединяется к брусу монтированной обрешетки.
4. На заключительном этапе на все присутствующие отверстия монтируются фартуки, выполняемые из высококачественной стали.
5. Если у вас остались вопросы по монтажу покрытия, рекомендуем посмотреть видео ниже.

Зажим фальца

Завязка фальца

ОСТОРОЖНО!

В процессе применения листов длиной 10 метров, стоит крепить надежно их к установленной на крыше обрешетке, используя кляммеры особого плавающего типа. Только так кровля совершенно не потеряет высокого уровня герметичности даже при перепадах температуры.

Монтаж снегозадержателей

Работа по установке кровли предусматривает монтаж специальных ограждений. Это своего рода снегозадержатели, которые в состоянии решить огромное количество разных задач.

Посредством ограждений можно снизить сход снега с крыши. Это полностью предотвратит вероятность ущерба здоровью и имуществу. Можно защитить рядом со зданием растущие насаждения.

Ограждения серьезно улучшают условия труда в процессе выполнения работ, связанных с обслуживанием крыш. Снегозадержатели эффективно предупреждают вероятное повреждение водостока.

Подобные ограждения на крыше важно выполнять в полном соответствии с требованиями, официально зафиксированными в СНиП 21-01-9. В документах указано, что ограждения обязательно должны присутствовать на кровлях с углом наклона 12 градусов и с общей высотой карниза от 10 метров.

Снегозадержатели для фальцевой кровли должны быть не просто надежными и прочными, но также привлекательными по своим внешним характеристикам. Желательно проследить за тем, чтобы конструкция полностью соответствовала общему стилю дома. Для этого используются специальные профильные трубы или похожие материалы. Все детали ограждения стоит окрашивать специальной полимерной краской на специальной порошковой основе.

Монтаж снегозадержателей

Полезное видео

Подробная установка фальцевой кровли на видео ниже:

Заключение

Если работы производить строго с выполнением перечисленных правил и условий, фальцевая кровля может быть справедливо отнесена к категории долговечных и одновременно с этим неприхотливых в процессе эксплуатации покрытий. Кровельное покрытие можно без проблем установить в частных строениях, а также в зданиях общественного назначения.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

2017-02-07

expert-dacha.pro

Структура пирога фальцевой кровли

На сегодня фальцевая кровля считается наиболее прогрессивным вариантом металлической кровли. Этот вид покрытия обеспечивает крыше полную герметичность, а значит, гарантирует отсутствие протеканий. В качестве основного материала могут использоваться: алюминий, оцинкованная сталь, медь, цинк-титан. Однако даже при правильном подборе материалов качество крыши во многом зависит от того, насколько грамотно устроен пирог фальцевой кровли.

Технологии монтажа и особенности устройства пирога

Кровельное покрытие может монтироваться путем соединения панелей-картин. Этот способ называется «фальцевым», поскольку элементы соединяются с помощью продольного замка (фальца). Второй метод – соединение кровельного материала посредством поперечно-продольных лежачих замков.

Устройство кровельного пирога фальцевой кровли тоже может производиться разными способами. Выбор того или иного метода во многом будет зависеть от разновидности кровли (с утеплителем или без него), формы конструкции, угла наклона и, конечно, финансовых возможностей самого заказчика.

Специалисты утверждают, что наиболее прочным и долговечным считается пирог фальцевой кровли, у которого имеется разнесенный вентиляционный зазор и антиоксидантная пленка. Чаще всего такое устройство применяется для мансардных крыш, которые почти всегда дополнительно утепляют.

В качестве основания подкровли используется стропильная система из бруса. Под ним укладывается пароизоляционная пленка и разреженная обрешетка для поддержания утеплителя. Следующий слой – это ветробарьер (к примеру, подойдет супердиффузная мембрана), а также воздушный зазор. В данной ситуации ветробарьер защищает утеплитель от выдувания воздухом. Обязательно укладывается сплошная обрешетка, на которую прикрепляется гидробарьер – антиоксидантная пленка. И последний этап – это фальцевое покрытие.

Как видно, помимо утеплителя в состав пирога фальцевой кровли входят различные пленки, обеспечивающие надежную гидро-, паро- и ветроизоляцию. Правильно организованная вентиляция имеет огромное значение для стабильного функционирования кровли. Главная задача, с которой должна справиться вентиляция – это выводить излишки влаги. Но чтобы влага выводилась в вентиляцию через мембраны, необходимо в процессе монтажа оставлять зазоры.

Для стальных и медных кровель обрешетка зачастую устанавливается из брусков. Важно соблюдать шаг около 30 см между элементами. Там, где соединены скаты, а также в местах примыкания карнизных свесов, труб, вентиляционных шахт обрешетка должна быть сплошной.

Особенности обустройства обрешетки

Прежде чем возводить обрешетку для фальцевой кровли монтируют карнизный пол, а фронтонные свесы обшиваются строительной доской. К деревянным стропилам эта конструкция крепится гвоздями и болтами. Важно следить, чтобы обрешетка была способна выдержать большие нагрузки от кровельного материала.

Для этого необходимо, чтобы все элементы конструкции были крепко зафиксированы на несущих системах. Лучше всего в качестве основного материала для обрешетки брать сосну, пихту, ель или осину. Главное, чтобы влажность древесины не превышала отметки 12 процентов. Чтобы исключить процессы гниения древесины, поверхность обрешетки обрабатывается антисептическими составами. В то же время важно защитить ее от возгорания, для чего наносятся специальные огнезащитные средства или антипирены.

Все, что вам нужно для возведения кровельного пирога из фальца, вы найдете в ассортименте компании Илирт.

ilirt.ru

Кровельный пирог скатной крыши

К жилым домам, как и любым другим зданиям, с каждым годом предъявляются всё более жёсткие требования по энергоэффективности и комфорту. Но не существует таких материалов, которые сами по себе могли бы обеспечить решение всего спектра поставленных задач. Именно поэтому современные строительные технологии практически всегда предполагают создание сложных ограждающих конструкции с большим количеством слоёв - вместо массивов из одного материала, пусть и самого практичного.

Кровля - сложное инженерно-техническое сооружение

Скатная кровля не является исключением, даже наоборот – часто она ещё более замысловатая по своей структуре, нежели наружные стены. Не зря крышу называют системой, ведь она состоит из множества взаимосвязанных элементов, каждый из которых играет свою роль, каждый из которых является важным. Слово «пирог», относительно кровельной конструкции, применяется тоже не случайно, так как многослойность здесь стала общепринятой нормой, которая не может быть оспоренной. Предлагаем рассмотреть, из чего состоит многослойная кровельная система, и как это всё работает.

Что должна уметь современная кровля

Если мы хотим научиться осознанно выбирать материалы и без сомнения в правильности своих действий выполнять монтаж, то лучше разобраться в процессах, которые происходят внутри ограждающих конструкций во время эксплуатации.

Кровля защищает дом от осадков, она ни при каких условиях не должна протекать – это аксиома. Она является барьером для пыли, листвы, птиц, насекомых… Она не даёт уличным шумам проникать в комнаты.

Но также во многих частных коттеджах мансарды используют в качестве жилого помещения. Тогда для защиты дома от теплопотерь, изоляционные материалы укладывают не в чердачное перекрытие, а в крышу между стропил, ведь теперь между отапливаемым помещением и улицей находится лишь крыша.

В таком варианте организации пространства на систему начинают действовать не только внешние силы (ветер, дождь, ультрафиолет, высокие и низкие температуры, птицы…), но также вредные факторы изнутри. Прежде всего, к таковым нужно отнести водяной пар, который движется из помещений в сторону улицы.

Испарения воды генерируются людьми в процессе жизнедеятельности. Зимой, когда температура в комнатах намного выше наружной, возникает перепад давления, и пары с довольно большим напором посредством диффузии проникают во все окружающие конструкции. Если на их пути попадается непроницаемая преграда, а система вентиляции не справляется, то мы сталкиваемся с проблемой выпадения конденсата (как, например, на стеклопакетах и рамах металлопластиковых окон). Конденсаты вредны для большинства материалов. В кровельной системе под удар может попадать:

• Утеплитель. В минеральную вату вода впитывается, в связи с чем вытесняет воздух, и сопротивление теплопередаче матов и плит резко снижается. Минвата не просто удерживает воду внутри, но может также пропускать её сквозь себя, то есть можно организовать выветривание «лишней влаги».
• Несущие конструкции. Могут постепенно разрушаться вследствие коррозии (фермы из металлопроката, железобетона) или гниения и другими видами биологического заражения, если для создания стропил и обрешёток используются доски или брус.
• Кровельные покрытия. Металлические листы (фальц, профлист, металлочерепица) коррозируют, когда на внутренней поверхности выпадают капли конденсата, остальные материалы при регулярном увлажнении промерзают, гниют, плесневеют и т.д.

Современная кровля

Схема кровельного пирога

Однако, даже зная врага в лицо, бороться с ним трудно. Практически невозможно снизить поступление воды в воздух внутренних помещений. Все мы дышим, готовим пищу, стираем, моемся – это всё комфорт, к которому давно привыкли. Даже при помощи мощной принудительной вентиляции не получится полностью отвести влагу за пределы дома. Остаётся одно – научиться управлять водой, чтобы не дать парам навредить нашему дому. Где необходимо, ставим для влаги непроходимый барьер, где нужно нам  - позволяем ей свободно уходить через выветривание и испарение, организовываем вентиляционные зазоры, проёмы-продухи…

Если хотим сделать крышу эффективной и долговечной, нужно применять все предусмотренные технологией прослойки. Не менее важно - соблюдать порядок взаимного расположения слоёв, размеры расчётных зазоров и дистанций.

Несущая конструкция

Стропильная система

В некоторых источниках на просторах интернета кровельным пирогом называют только «наполнение» конструкции (утеплитель + изоляционные плёнки) и финишное покрытие. Мы считаем, что будет правильным рассматривать систему исключительно в комплексе, ведь всё здесь неразрывно взаимосвязано.

Строительство крыши начинается с установки мауэрлатов и установки стропил. При этом брус или доска, из которых делают стропильные ноги, подбираются по сечению таким образом, чтобы крыша могла выдерживать любые возникающие нагрузки. Для решения этого вопроса вам понадобится проект, зачем он нужен вы узнаете в одноименной статье. Кроме этого, для изготовления стропил берут такой пиломатериал, чтобы между ними можно было уложить утеплитель необходимой толщины. Например, в некоторых случаях, когда планируются большие теплопотери, и приходится делать утеплённую крышу, стоит предпочесть доску 50х200 изделию сечением 50х150 мм. Больше информации по этой теме вы найдёте в нашей статье о стропильных конструкциях.

Не нужно также забывать об обрешетке и контробрешётке. Эти элементы тоже являются частью несущего каркаса. Они поднимают кровельное покрытие над стропилами (и над утеплителем в том числе), создают зазоры для движения воздуха. Контробрешётка вообще никаких других функций не выполняет, кроме обеспечения вентиляционного зазора и крепления подкровельной плёнки. Все подробности в статье обрешетка.

Ширина досок стропил определяет толщину утепления

Подвижные соединения конька

Утепление кровельных скатов

Согласно данным тепловизионной инспекции плохо утеплённого эксплуатируемого здания можно сделать однозначные выводы о том, что львиная доля потерь тепловой энергии происходит через крышу. Поэтому эффективная теплоизоляция в этой зоне имеет первоочередное значение.

В зависимости от того, имеет ли дом жилую мансарду или оборудован холодным чердаком – выбирается способ утепления:

• По чердачному перекрытию.
• Внутри кровельного ската.

Утеплённая крыша имеет более сложное строение, которое включает в себя помимо теплоизолятора также: пароизоляцию, паропроницаемую гидроветроизоляцию, вентиляционные зазоры… Холодная кровля не нуждается в применении пароизоляционных плёнок, но гидроизоляционные полотна применяются, и вентзазоры обычно имеют место.

В качестве материала для утепления могут использоваться:

• пенопласт,
• экструдированный пенополистирол,
• минеральная вата.

В силу целого ряда причин (паропроницаемость, гибкость, эластичность/упругость, негорючесть, малая теплопроводность…) ваттные утеплители применяются в кровельных конструкциях чаще всего. Производители предлагают для скатных крыш специальные линейки базальтовой или ваты, выполненной на основе стекловолокна - под названием «Кровля», «Руф» и т.п.

Как правило, это – относительно лёгкие материалы, которые предназначены для укладки внутри ненагружаемых конструкций. Плотности в 35 кг/м3 тут достаточно, чтобы плиты или маты из рулона плотно и без зазоров (мостиков холода) распирались между стропилами и не сползали под своим весом в наклонных полостях кровельного ската.

Утепление по стропилам

Утеплитель кладется вразбежку

Что касается оптимальной толщины, то для утепления крыши с жилой мансардой внизу утеплитель выбирают в зависимости от расчётного теплового баланса здания и климатических условий, где дом будет эксплуатироваться. Например, вот такую таблицу нам приводит компания Роквул (один из самых авторитетных производителей минваты), для своей популярной ваты Лайт Баттс:

Зависимость толщины утепления от региона

РегионыТолщина утепления стен (мм)Толщина утепления крыши (мм)

Центральный регион и Поволжье	150	200
Северо-Запад, Сибирь, Урал	200	250
Южные регионы	100	150

Некоторые компании производят утеплители такой большой толщины, но всегда есть смысл комбинировать несколько более тонких слоёв, раскладывая материалы с перехлёстом стыков, что позволяет избежать продувания через возможные зазоры. То есть расчётную толщину утеплителя в 150 мм лучше получить применением плит толщиной 100 мм, и добрать её одним 50-миллиметровым слоем, а, допустим, 200 мм ваты лучше собрать суммой двух слоёв 100 мм или по формуле 150+50 мм.

Мы уже говорили о возможном вреде, который может быть причинён парами воды, движущимися из комнат в сторону улицы. Если ничего не предпринимать, от конденсата страдают все прослойки кровельного пирога, начиная от утеплителя и кровельного покрытия, заканчивая силовыми конструкциями, выполненными из металла или доски и бруса. Именно поэтому дома с жилыми мансардами и утеплённой крышей всегда снабжаются пароизоляционной защитой.

Пароизоляция крыши представляет собой непроницаемую для водяных паров плёнку. Это может быть специальный брендовый материал с несколькими рабочими слоями из полиэтилена и полипропилена (иногда с армированием, отражающим металлизированным покрытием), либо обычный прозрачный полиэтилен, в том числе армированный – с увеличенной УФ-стабильностью и устойчивостью к разрывным нагрузкам.

Крепят пароизоляционные полотна при помощи двусторонних клеящих лент, скоб степлеров, прижимных реек. Стыки и примыкания полос в обязательном порядке проклеиваются скотчем. Между плёнкой и внутренней обшивкой мансарды некоторые производители многослойных пароизоляционных материалов рекомендуют оставлять зазор примерно в 1 см. Так как рабочие свойства (паропроницаемость, высота водяного столба…) современных пароизоляционных материалов часто не одинаковы с разных сторон, необходимо соблюдать правильную ориентацию полотен при монтаже. Обычно принтованным логотипом полотна обращают внутрь помещения, если на пароизоляции есть фольга – то ею.

Пароизоляционная пленка

Гидроизоляционная пленка

Гидроизоляция

Сейчас в системе утеплённых скатных крыш применяют технологичные мембраны. Они, в зависимости от особенностей конструкции и типа используемого кровельного покрытия могут выполнять несколько функций, главными из которых является дополнительная защита подкровельного пространства от попадания воды извне (косой дождь, тающий снег, задуваемый ветром). Они же предотвращают продувание утеплителя, выветривания волокон из плит/матов минеральной ваты.

Многие кровельные мембраны являются паропроницаемыми, что позволяет влаге, попавшей в утеплитель, испаряться, оставляя теплоизоляцию сухой, следовательно – работоспособной. Тут тоже имеем многослойное синтетическое полотно, только с микроперфорацией. В такой мембране сочетается способность к удержанию капельной воды с наружной стороны и способность пропускать пар изнутри. От того, насколько ярко данные показатели выражены выделяют:

• Супердиффузионные, диффузионные мембраны.
• Псевдодиффузионные мембраны, паронепроницаемый гидробарьер.

Диффузионные и супердиффузионные мембраны имеют очень высокие цифры по паропроницаемости, они позволяют создавать так называемую «дышащую» крышу. Однако финишное кровельное покрытие должно обеспечивать выветривание проходящей влаги и не бояться конденсации и коррозии. Например, с металлочерепицей, профлистом, фальцевой кровлей подобные мембраны нельзя использовать, так как ввиду их высокой теплопроводности снизу листы могут покрываться конденсатом и разрушаться. Если вы всё-таки решили совместить паропроницаемую мембрану и кровельное покрытие на основе металла, в таком случае вент зазор должен быть обязательным элементом кровельного пирога. В других случаях (натуральная черепица, различные варианты шифера, солома, битумная черепица, деревянная дранка и т.д.) они очень хорошо себя зарекомендовали, причём, как правило, вентиляционных зазоров между утеплителем и полотном гидроизоляции делать не нужно.

Перфорированные плёнки с малым (или близким к нулю) коэффициентом паропроницаемости требуют создания дополнительного зазора со стороны утеплителя, так как всю влагу они не способны пропустить через себя и с нижней стороны может выпадать конденсат, скапывающий затем в утеплитель. Дополнительным мероприятием по регулировке отвода воды можно считать требование создания небольшого провиса псевдодиффузионных и непроницаемых полотен между стропилами, но без касания с утеплителем.

Непроницаемые полотна рекомендуются к применению с металлическими кровельными материалами.

Отдельным видом таких плёнок можно считать «антиконденсатные» модели, что отлично сочетаются с металлочерепицей, профнастилом, фальцевыми крышами. Их фишка заключается в наличии ворсистого слоя снизу. При условиях, благоприятных условий для конденсации, он напитывается влагой, удерживает капли и не даёт им падать вниз в минвату. При суточном изменении температурного режима и атмосферной влажности, в определённый момент влага из такого гидробарьера начинает выветриваться. То есть работа антиконденсатного полотна основана на адсорбции, а не на диффузии.

Монтируют гидроизоляционные плёнки и мембраны поперёк ската – горизонтально. На коньках вальмовых конструкций и в ендовах предварительно устилают дополнительные полосы вдоль этих уязвимых узлов. В обязательном порядке гидроизоляция должна доходить до самого конца свеса, чтобы вода могла попадать в желоба водостоков. Также необходимо делать нахлёст соседних полотен – минимум на 15 сантиметров. Любая из гидроизоляционных плёнок в системе утеплённой крыши сверху должна дополняться вентиляционным зазором от 5 см и больше.

Выбирая мембрану или гидробарьер, следует обращать внимание на следующие свойства материала:

• Водостойкость,
• Уровень паропроницаемости.
• Стойкость к УФ-лучам (определяет, сколько по времени материал может находиться открытым до монтажа кровельного покрытия).
• Прочность на разрыв.

Покупайте у проверенных производителей и поставщиков. От мембраны зависит срок службы утеплителя и всего крповельного пирога в целом.

Мембрана не пропускает капли воды

Севременные мембраны достаточно прочные

Принцип работы и структура мембран

Вентиляция крыши

Отвод влаги из утеплённой кровельной конструкции является обязательным условием эффективности и долговечности всей системы. Обеспечить его можно, только если правильно организовать вентиляционные зазоры. Воздух в подкровельном пространстве нагревается на солнце и посредством конвекции начинает движение снизу вверх, вынося на улицу избыточную влагу.

В крышах с большим уклоном этот процесс протекает интенсивнее, чем в скатах с малым углом. Поэтому тут обычно достаточно естественной вентиляции. А вот для систем сложной формы, длинных скатов или слишком пологих – нужна принудительная циркуляция, которую обеспечивают при помощи электрических вентиляторов. Естественное вентилирование кровли осуществляется комплексом мер. К выбору и монтажу каждого элемента нужно отнестись крайне ответственно.

1. Создание вентиляционных зазоров. Их может быть несколько. Например, при использовании непроницаемого для пара гидробарьера - зазор нужен двойной: между утеплителем и полотном гидроизоляции, между гидроизоляцией и кровельным покрытием.

Схема работы вентзазора на контробрешетке

Размер зазоров рассчитывается для каждой крыши индивидуально, так как зависит от длины и площади ската, угла его наклона, типа используемых материалов. Но можно однозначно сказать, что верхний зазор не должен быть меньше 50 мм. Для создания вентиляционных зазоров применяют бруски контробрешётки соответствующего сечения, которые прикручивают вдоль стропил.

Зависимость высоты вентзазора от параметров крыши можно проследить по цифрам таблицы:

Зависимость высоты вентзазора

Длина кровельного скатаУгол наклона 100Угол наклона 150Угол наклона200Угол наклона250Угол наклона300

5 метров	50 мм	50 мм	50 мм	50 мм	50 мм
10 метров	80 мм	60 мм	50 мм	50 мм	50 мм
15 метров	100 мм	80 мм	60 мм	50 мм	50 мм
20 метров	100 мм	100 мм	80 мм	60 мм	50 мм
25 метров	100 мм	100 мм	100 мм	80 мм	60 мм

2. Создание продухов в конструкции кровельного свеса, для доступа уличного воздуха вовнутрь крыши. В нижней части подшива используют материалы с перфорацией (так называемые кровельные «софиты»), делают проёмы-продухи с решётками и сетками, препятствующими проникновению птиц и насекомых в крышу. Если на крыше применен профилированный материал (шифер, профлист, черепица натуральная), то площадь приточных отверстий/проёмов можно уменьшить, например, использованием софитов с частичной перфорацией, а если финишным покрытием выступает плоский материал (ковёр битумной черепицы, фальцевые картины), то нужно использовать как можно большую площадь продухов для обеспечения притока воздуха.

3. Устранение любых препятствий на пути циркуляционного движения воздуха. Никакие дополнительные бруски, никакие полотна или части теплоизоляции не должны перекрывать вентиляционный зазор по линии «от карниза к коньку». Чтобы объединить «камеры», которые образуются после монтажа брусков контробрешётки, и обеспечить смешивание/переток воздуха по всему скату (устраняются застойные зоны, равномерно распределяется температура) – пиломатериалы, используемые для создания контробрешётки, рекомендуют монтировать с разрывами.

4. Создание проёмов в зоне конька для выхода воздуха вместе с избыточной влагой. Для этого применяют специальные коньковые элементы с выпускными отверстиями, а также «аэраторы», которые устанавливаются в верхней части ската (примерно в 50-70 сантиметрах от конька). Количество и размер аэраторов выбирается индивидуально. Для примера, одного аэратора с площадью выпускного проёма в 130 квадратных сантиметров достаточно, чтобы обеспечить вентиляцию 25 квадратных метров ската, накрытого битумной черепицей. С целью защиты подкровельного пространства от пернатых и насекомых тут также применяют решётки и сетки. В некоторых моделях аэраторов для крыши используют барьер из сухого гранулированного наполнителя.

Кровельный аэратор

На кровле нельзя экономить! Важно все - и правильный расчет несущей конструкции, и грамотное и достаточное утепление, и качество всех материалов, и монтаж специалистами высокого уровня. Только тогда кровельный пирог будет работать как единое целое долго и безупречно десятилетия. Досдная оплошность в любом из вышеперечисленных составляющих может привести к дорогостоящим переделкам и ремонтам. Ко всему прочему - кровля определяет уникальный и неповторимый дизайн всего дома.

elka-palka.ru

МК: Монтаж фальцевой кровли

Фальцевая кровля с применением двойного стоячего фальца сплошными картинами - является на сегодняшний день самым надежным видом кровли.

Фальцевая кровля - это один из наиболее прогрессивных видов металлической кровли, который обеспечивает полную герметизацию кровли. Скрытая под фальцем система крепления гарантирует отсутствие протечек кровли и не нуждается в сквозных отверстиях. Здесь нет ни резиновых уплотнителей, ни клеевого шва, все скрыто внутри завернутого несколько раз, в ребре, металла. Ребра, образованные системой фальцевания обеспечивают дополнительную жесткость покрытия и задают направление воды или снега по продольным линиям, исключая боковое стекание или сползание снега.

Фальцевые кровли выполняют из листовой и рулонной оцинкованной стали как с полимерным покрытием (пурал, полиестр), так и без него (оцинковка), а также кровли из цветных металлов: медь, цинк-титан, алюминий. Наибольшее распространение среди кровель из цветных металлов на сегодняшний день получила медь. Фальцевая кровля из меди считается одной из самых долговечных. Срок службы медной кровли более 150 лет.

Существует два основных типа кровельного покрытия которое принято называть «фальцевым». Первый – это кровля панель картинами, соединенными между собой на продольный стоячий замок. Второй кровля шашкой или чешуей соединенной между собой в поперечно-продольные лежачие замки.

Существует несколько вариантов изготовления кровельного пирога под фальцевую кровлю. Это зависит от типа кровли (с утеплением или без), угла наклона, формы кровли (криволинейная или прямая), финансовых возможностей заказчика. Наиболее работоспособным и долговечным считается пирог с разнесенным вентиляционным зазором и антиконденсатной пленкой (в отличие например от металлочерепичных кровель, где вентзазор и антиконденсатная пленка соединены). Этот пирог используется для наиболее распространенных мансардных утепленных кровель и может быть уложен как с металлокаркасом так и без него.

Основанием под кровлю служит стропильная система из бруса 200х50мм. Под брусом находится паробарьер и черновая разреженная обрешетка, которая поддерживает утеплитель. В теле стропил находится утеплитель плотностью от 35 до 80 кг на м.куб. (зависит от угла ската). Над утеплителем расположен ветробарьер плотностью 120 г на м.кв. (например супердиффузионная мембрана Metalroof 120) и воздушный зазор в 50 мм, который достигается путем укладки контррейки на стропила поверх ветробарьера. Ветробаръер в данном случае не выполняет свойств антиконденсатной пленки (она находится выше) а служит для защиты от выдувания утеплителя воздухом, проходящим через вентзазор.Поверх контррейки уложена сплошная обрешетка, либо ОСБ, на которой лежит объемный гидробарьер с полипропиленовыми нитями (например, супердиффузионная мембрана Metalroof Extra) – та самая антиконденсатная пленка. Поскольку конденсат выпадает на нижней стороне металлического листа, то наличие зазора под ним обеспечивает удаление конденсата путем проветривания. И уже на антиконденсатной пленке находится финальное фальцевое покрытие.

Пирог криволинейной кровли идентичен пирогу прямой кровли. С той разницей, что контррейка там отсутствует. Роль вентиляционного зазора выполняет уложенная доска 100х25 мм сетчатым методом (крест-накрест под углом 45-65 градусов, зависит от кривизны ската). Финальное покрытие чаще всего выполняют шашкой, хотя при кривизне радиусом до 2-4 метров (зависит от материала кровли – сталь, медь и т.д.) возможно использование фальцевых панелей изогнутых специальным способом на криволинейном станке.

• Рекомендуемый уклон кровли при использовании фальцевой технологий - от 10°. При меньших уклонах кровли (от 7° до 10°) обязательно нужно сплошное основание, а также применение двойного фальца, уплотненного силиконовым герметиком.
• Фальцевые кровли можно устраивать либо по обрешетке, которая строится из доски (обычно 100x25 мм) с определенным шагом (обычно 25 см), либо по сплошному основанию. При несоблюдении требуемого шага может возникнуть прогиб стальных листов, что приведет к ослаблению, а в дальнейшем - деформации швов между листами металла. Это, в свою очередь, нередко становится причиной протечек и коррозии металла.
• Рекомендуется применять картины длиной до 10 м. При большей длине необходимо использовать плавающие кляммера.
• Если вы покупаете металл в рулонах, проследите, чтобы была одинаковая толщина листов. Обязательно потребуйте у продавца сертификат, в котором будут указаны технические характеристики материала.
• Если вы монтируете кровлю из цинк-титана, следите, чтобы строители обращались с листами осторожно: материал нельзя бросать, царапать, при нанесении разметки необходимо пользоваться маркерами или карандашами. Глубокие царапины способствуют появлению коррозии еще до процесса патинирования. При работе с цинк-титаном требуются специальные кровельные инструменты: приспособления для нанесения разметки, молотки, комплект гибочных клещей, прямые и фасонные ножницы.
• Если кровельный материал уложен правильно, фальцы герметично соединены - кровля прослужит вам долгие годы.

• применение двойного стоячего фальца и закатывающего устройства является гарантией от протечек;
• нет необходимости усиливать конструкции, так как кровельное покрытие имеет небольшой вес;
• исключается вероятность появления течи из-за повреждений, так как нет соединений снаружи;
• обладает отличными антикоррозийными качествами;
• длительный срок эксплуатации продлевается за счет того, что сырьем являются жесть из цветных металлов и оцинкованная сталь с полимерным покрытием;
• возможность использовать фальц на крышах зданий, где маленький угол наклона, так как обеспечена герметичность покрытия;
• небольшое количество отходов металла;
• система использования фальца стоит дешевле, чем более дорогие крепежи, и гораздо ускоряет монтажные работы.

Устройство прямых скатов фальцевой кровли

1. Черновой потолок
2. Контробрешетка 50х30 мм
3. Пароизоляционная пленка
4. Стропила, брус 200х50 мм
5. Утеплитель, базальтовая вата
6. Супердиффузионная мембрана
7. Контробрешетка 50х50 мм
8. Обрешетка 100х25 мм
9. Фанера или ОСБ-плита 10 мм
10. Супердиффузионная мембрана Metalroof Extra 8 мм
11. Фальцевая кровля

Устройство криволинейных скатов фальцевой кровли

1. Металлокаркас
2. Стропила, брус 200х50 мм
3. Пароизоляционная пленка
4. Утеплитель, базальтовая вата
5. Супердиффузионная мембрана
6. Обрешетка 100х25 мм 45 град. 2 слоя
7. Фанера или OSB-плита 10 мм 2 слоя
8. Супердиффузионная мембрана Metalroof Extra 8 мм
9. Фальцевая кровля

www.metalroof.ua

---

•
  Кровля мягкая рубероид
•
  Кровля водосток монтаж
•
  Кровля как делается
•
  Кровля из мягкой черепицы своими руками
•
  Г образная кровля
•
  Двускатная кровля со слуховыми окнами
•
  Кровля из рубероида на деревянную крышу
•
  Крыша или кровля в чем разница
•
  Ооо кровля маркет
•
  Скатная кровля пеноплекс
•
  Композитная черепица или мягкая кровля
