Строительство полувальмовой крыши своими руками

Строя новый дом, хозяин старается сделать его уютным и прочным. Кроме того, строение должно быть эстетически привлекательным и отличаться своей индивидуальностью. Большую роль в этом плане играет крыша. Для больших и маленьких строений существуют универсальные конструкции форм крыши – полувальмовые. Чтобы построить полувальмовую крышу своими руками застройщику потребуется максимум внимания, точное соблюдение технологии и правильный выбор строительного материала.

Достоинство и недостатки конструкции

Модель полувальмовой крыши сочетает эксплуатационные и визуальные характеристики многоскатной и двухскатной системы. Использование ее уместно в ветреных регионах. Сильные порывы ветра будут оказывать нагрузку на всю конструкцию. Уменьшить ее воздействие поможет обтекаемость формы. Немаловажным фактором является увеличение пространства на чердаке. Здесь можно обустроить хозяйственное помещение или жилую комнату.

К минусу конструкции можно отнести большой расход при косых отрезах строительного материала, примыкающего к наклонным ребрам. Особенно это видно по листам кровли большого размера. Хотя некоторые куски используют на других скатах.

Виды крыш

Современные полувальмовые конструкции представлены двух видов:

На маленьких строениях устанавливают двухскатные крыши с основанием в виде трапеции. Такая форма придает постройке оригинальность и небольшой дом становиться привлекательным;
На больших строениях уместно возводить четырехскатную (мансардную) крышу. Ее конструкция более сложная при планировке и строительстве. Изломанный скат поможет обустроить чердак, значительно увеличив полезную площадь.

Установка стропил

Для неопытных строителей стропильная система полувальмовой крыши является сложной конструкцией, поэтому за помощью лучше обратиться к специалистам. Даже маленький просчет при строительстве может привести к неприятным последствиям. Рассмотрим главные этапы установки стропил:

По периметру постройки устанавливают длинные металлические пруты диаметром 10 мм. Расстояние между каждым прутом не должно превышать 120 см. Их заливают бетонной стяжкой и дают схватиться цементу. На стенах получились шпильки для крепления мауэрлата;
На высохшую стяжку укладывают гидроизоляционный материал. Он убережет деревянный брус от сырости стен;
Далее идет крепление мауэрлата. На деревянном брусе наносят разметку, соответствующую расположению шпилек, сверлят отверстия. Брус насаживают на шпильки так, чтобы их верх выступал на 3 см. На выступы шпилек надевают шайбы и плотно затягивают гайками. Мауэрлат готов к креплению стропил;

Следующий этап строительства предусматривает установку висячих или наслонных стропил. Их вариант зависит от присутствия внутри постройки опорных балок и несущих стен, а также от размера кровли;
Установка висячих стропил на наружные стены обеспечит им надежную устойчивость. Для уменьшения нагрузки на стропила, их ноги соединяют после выполнения затяжки;
Если устанавливают наслонные стропила, то их края упирают в наружные стены. Внутренние элементы стропил крепят к внутренним стенам или опорам;
Все элементы стропил должны быть соединены. Для этого устанавливают коньковый прогон. В местах прохождения вальм стропила крепят на крайние стропильные элементы двускатной крыши, а не к коньку;
Следующими устанавливают промежуточные стропила. Расстояние между ними должно соответствовать ширине утеплительного материала. Обычно выдерживают размеры от 60 до 120 см;
Финалом строительства является укладка и крепление поперечных балок.

Установка мауэрлатаУстановка конькового брусаКрепление стропил

Укладка на каркас кровельного материала

Завершив строительство каркаса крыши, приступают к монтажу кровельного покрытия.

Ознакомимся с порядком производимых работ:

Чердак должен быть теплым, особенно если на нем предполагается обустройство жилой комнаты. Следовательно, необходимо использовать утеплитель. Для этих целей подойдет пенополистирол, минеральная вата и др. Материал укладывают в ячейки между стропил так, чтобы он плотно прилегал к каждому деревянному элементу. Если вместо ваты используют твердый утеплитель, то все зазоры между плитами задувают монтажной пеной;
После укладки утеплителя по всей крыше его покрывают гидроизоляцией. В качестве гидроизоляционного материала раньше использовали рубероид. С появлением новых материалов широко стали применять диффузионные мембраны. Ее укладывают по всей крыше и закрепляют к стропилам контрольной обрешеткой;
Поверх гидроизоляции крепят обрешетку. Шаг ее крепления зависит от кровельного материала. Под жесткую кровлю обрешетку укладывают в шахматном порядке. Для мягкого покрытия подойдет только сплошная обрешетка, иначе под нагрузкой снега и в сильную жару кровля деформируется;

Кровельный материал укладывают на обрешетку и крепят. Для крепления покрытия применяют специальные гвозди или метизы, производящиеся непосредственно под каждый вид материала. В монтаже мягкого покрытия могут использоваться специальные мастики;
Внутреннюю сторону крыши закрывают пленкой для пароизоляции. Она выполнит функцию защиты утеплителя;
В завершении обустройства кровли устанавливают декоративную обшивку. На всех углах монтируют коньки и обшивают карнизную коробку.

Полувальмовая крыша - конструкция, особенности и порядок монтажа

В отличие от плоских, типы крыш со скатами наиболее часто применяются для жилых, административных и иных зданий. Они имеют множество достоинств, главное из которых – возможность обустройства мансарды, что существенно увеличивает площадь строения на той же территории застройки.

Разновидностью крыши с уклоном является «голландская», которую часто называют полувальмовой. Отличается от традиционной скатной тем, что с торцов дома имеет вылеты с небольшим свесом (вальмы). Это обеспечивает дополнительную защиту этих сторон здания от атмосферных осадков и порывов ветра.

Такая крыша может быть двух- или четырехскатной.

Преимущества

Своеобразный вид дома, выгодно отличающий его от соседних строений.
Возможность оборудования полноценного жилого помещения под крышей.

Но есть и недостатки, связанные, главным образом, с процессом монтажа:

его сложность. В связи с усложнением конфигурации крыши необходимо использовать большое разнообразие элементов: ендов, нарожников, подкосов и других деталей конструкции. Требуется точный расчет, поэтому самостоятельное строительство, без профессиональной подготовки – проблематично;
большие затраты как времени, так и сил;
повышенный расход материалов (древесины, крепежа).

Особенности строительства полувальмовой крыши

1. Начинается с укладки мауэрлата по верхнему срезу стен. Это – основа, на которой будет держаться вся стропильная система. Для придания прочности всей конструкции рекомендуется поверх кирпичной кладки стен оборудовать бетонный слой, вмонтировав в него штыри для дальнейшего крепления к ним мауэрлата. Диаметр – не менее 1 см. Предварительно у каждого на одном конце нарезается резьба под гайку.

2. Желательно в качестве таких «шпилек» использовать «оцинковку», так как она не подвержена коррозии. Расстояние между ними порядка 1 м. Их длина выбирается исходя из толщины материала для мауэрлата. После его установки они должны возвышаться над ним примерно на 2 – 3 см (для накручивания гаек). Располагать их следует так, чтобы они не торчали в местах установки стропил.

3. Рекомендуется использовать брус 100 х 150 или 150 х 150. Лучше, если это будет лиственница. Эта древесина со временем становится только крепче. Перед установкой бруса на бетонный пояс укладывают слой гидроизоляции. Традиционно применяется рубероид, но необходимо учесть, что срок его службы ограничен 5 – 7 годами, поэтому целесообразно подобрать более надежный материал. Предварительно производится разметка и высверливание отверстий под штыри. Они должны быть чуть большего диаметра, чем шпильки (учет температурной деформации материалов).

4. После укладки брусьев на штыри надеваются шайбы, и производится затягивание гаек.

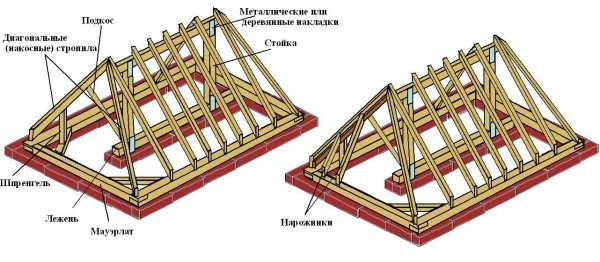

5. Установка стропил. Их расположение зависит и от размеров крыши, и от наличия внутренних стен (перегородок). Они вверху соединяются с коньковым прогоном, а внизу методом врезки – с мауэрлатом. Дополнительное крепление производится строительными гвоздями, скобами и металлическими накладками. В зависимости от конструкции монтируются подкосы.

6. Между крайними наклонными стропилами прибиваются опорные доски. Расстояние от них до конька определяет угол уклона вальм. Для дополнительного укрепления досок их снизу «подпирают» брусками (коротышами), которые набиваются на наклонные и вертикальные балки. Это увеличивает надежность опорных досок.

7. От них к крайним точкам торцевых брусьев мауэрлата устанавливают наклонные стропила, на которых будут «собираться» вальмы. Они также укрепляются шпренгельными стойками («фермами»).

8. Монтаж слоя пароизоляции, теплоизоляции и гидроизоляции. Способ зависит от типа выбранных материалов.

9. Установка контробрешетки, которая представляет собой рейки, прибитые к стропилам. Это – основа для несущего каркаса.

10. Монтаж обрешетки. Может быть как сплошной, так и ячеистой. Ее тип и размер ячеек выбираются исходя из особенностей укладки кровельного покрытия.

11. Обустройство карнизов и системы водостока.

Общие рекомендации

Вся древесина в обязательном порядке еще до начала монтажных работ должна быть качественно обработана антисептическими составами и антипиренами.
Если нет профессионального опыта в этом вопросе, то лучше заказать у специалистов чертежи с подробными расчетами. Это позволит избежать многих ошибок и материальных затрат при дальнейшей переделке. Можно с целью экономии пригласить профессионалов для обустройства системы стропил, а всю остальную работу (отделка, кровля) выполнить своими силами.
Шаг между стропилами выбирается исходя из размеров утеплительного материала (матов, плит).
Полувальмовая конструкция нуждается в качественной вентиляции подкровельного пространства. Необходимо предусмотреть оптимальное расположение вентотверстий.

В статье рассмотрены только общие проблемы возведения полувальмовой крыши, так как у каждого строения – свои особенности. Информация полезна для тех, кто с этим не сталкивался. Опыта возведения крыш другого типа будет явно недостаточно. Если все-таки принято решение о ее строительстве, то необходимо скрупулезно уточнить все детали и сделать тщательные замеры.
