Трубы полипропиленовые для отопления: технические характеристики. Отопление полипропилен

Полипропиленовые трубы для отопления: какие лучше выбрать?

Зная о наличие данной продукции и о том, в какой сортамент представлен на рынке, не каждый сможет правильно выбрать полипропиленовые трубы для отопления и тем более своими руками провести подключение внутри квартиры или частного дома.

Система отопления – это сложная модель обогрева и технические характеристики многих элементов, порой заставляют задуматься над тем какие трубы можно монтировать, а какие нельзя. Гравитационная схема требует наличия труб с высоким процентом на сжатие, принудительная система позволяет использовать более легкие сплавы. Но лучше разобраться со всем по порядку, чтобы точно понимать какие трубы лучше выбрать для разводки и подключения радиатора и какой принцип прокладки можно использовать в конкретном случае.

Отопление в квартире и в доме – в чем разница?

Системы отопления частного дома и квартиры неодинаковы по проектированию, а также различаются по типу прокладки. В частности для квартир характерны большие нагрузки из-за того, что гравитационная схема нагнетает большее давление.

Конечно, в отопительный сезон за рамки давление не выходит и колеблется в пределах от 3 до 8 атмосфер в зависимости от высотности дома. Но осенью во время «опресовки», показатели возрастают в несколько раз, поэтому важно выбрать такой прокат, чтобы его технические характеристики были на высоком уровне.

На заметку. В многоэтажных домах разводка новых труб отопления своими руками в принципе невозможна. Мало того что вы не добьетесь разрешения профильных учреждений, вы не сможете правильно смонтировать разводку без соответствующего оборудования.

Система отопления частного дома индивидуальна и зачастую давление редко превышает 2–3 атмосфера, поэтому и трубы для подводки радиатора можно выбирать с меньшим запасом прочности.

Белая и серая маркировка.

Технические характеристики

О чем говорит цвет полипропиленовых труб?

Строительный рынок предлагает выбрать потребителю прокат пропилена в двух цветовых вариациях: белый и серый. Относительно окраса ходит много слухов. Одни говорят, что технические характеристики белой маркировки выше и такие трубы для отопления частного дома лучше. Другие уверяют, что модели с серой маркировкой надежнее для прокладки магистралей и подключения радиатора.

На самом деле это дизайнерский ход. Никаких отличий в цвете нет и технические характеристики обоих вариантов идентичны. Разве что белый окрас привлекательнее в эстетическом плане, но никак не по технике эксплуатации.

Определяем степень давления

Практически все пропиленовые трубы держат высокое давление, поэтому система отопления частного дома функционирует с любыми типами. Но необходимо ориентироваться в маркировках, наносимых на изделия. На все трубы наносится маркировка латинскими буквами – PN. Это степень рабочего давления. Самые популярные модели, которые можно рассматривать для подключения к системе отопления своими руками маркируются следующим образом:

PN20 – держат 20 атмосфер.
PN25 – соответственно 25 атм.
PN32 – соответственно 32 атм.

Для частного дома, где прокладывается схема отопления под одно- или двухтрубному типу можно использовать самый простой вариант – PN20. Эти модели вполне выдержат нагрузку создаваемую котельным оборудованием.

Виды пропиленовых труб

Несмотря на невысокое давление в трубах все же приобретать материал необходимо с оглядкой на качество потому, что не все виды проката можно использовать для таких целей. По производственным нормам полипропилен делится на три вида:

Обычный;
Армированный вариант с алюминиевой прослойкой;
Со стекловолоконным вкраплением.

Обычный прокат, чем характеризуется эта марка?

Самый ненадежный вариант. Строение у проката обычное: труба, вылитая из прочного пластика с внутренней оболочкой из вышеописанных материалов. Подключение таких деталей производится обычным фитиновым соединением. Выдерживают все модели температуру до 95 градусов. Не подвергаются окислению и скапливанию минеральных отложений внутри. Это плюсы, а из минусов выделяется следующее:

высокая температурная деформация. На отрезок в 10 метров она может составлять порядка 1,5 см и хотя навскидку это немного, визуально провисание будет заметно;
деформация уже при +60°С, а высокие показатели температуры нагнетаемые котлом газового отопления приводят к более серьезным изменениям в структуре.

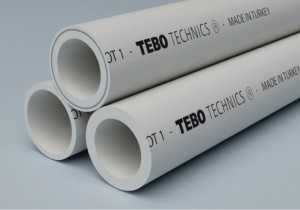

Обычный полипропилен.

Это существенные минусы. Подводка обычных труб от котла до радиатора запрещена всеми технологическими нормами.

Как на работе труб сказывается армированная прослойка?

Схема производства проста, как и возможность провести подключение проката своими руками. В разрезе труба представлена двумя слоями, между которыми располагается фольгированная прослойка. Именно она и призвана смягчать провисание.

Из плюсов можно выделить небольшую деформацию. Однако этот вариант проката тоже не идеален для отопления частного дома. Проблема в пользовании проявляется через 2–4 года. Дело в алюминиевой прослойке. Как и любой другой металл, он окисляется и распадается. Это и есть слабое место. Конечно, труба не пропускает влагу между простенков, но контакт происходит в местах соединения если неправильно произведена пайка полипропиленовых труб.

Со временем система будет протекать из-за расхождения нижней и верхней частей. По отдельности, без алюминиевого соединения, трубы не расположены к удержанию горячей воды.

Алюминиевая прослойка.

Важно! Простой монтаж на первый взгляд выливается в большую проблему. Чтобы надежно соединить переходы трубы с алюминиевой прослойкой, необходимо тщательно зачищать концы перед пайкой. Недальновидные мастера думают, что этого можно и не делать, вследствие чего и происходит большинство протечек.

Прокат со стекловолоконным слоем

Схема разводки и система подключения радиатора к отопительному контуру надежнее будет с прокатом данного типа. В строении вместо алюминия присутствует стекловолоконная прослойка, не обременяющая монтаж магистралей своими руками, но повышающая при этом качество материала. Структура труб со стекловолокном прочная, выдерживает высокую нагрузку на сжатие и не окисляется под воздействием высоких температур.

Плюсами системы проложенной с применением таких труб в том, что провисание у них минимальное от полутора миллиметром на 10 метров. Работать с таким прокатом одно удовольствие, что особо важно при условии прокладки своими руками. Не требуется сложных зачисток, оголовка и входа радиатора. Стоимость моделей дороже. Но они окупаются сроком службы, регламентированным производителем в 50 лет.

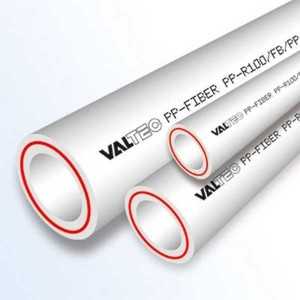

Качество стекловолоконного армирования.

Какой производитель лучше?

Сама система и трубы отопления, используемые в ней – это важные элементы в доме и подключение каждой детали должно быть обоснованным и надежным. В споре производителей выбирать приходится между моделями мастеров из Поднебесной и Европейскими брендами. Нетрудно догадаться, что основное различие кроется в цене.

Не нужно бояться недорогих материалов Китайских производителей. Согласно отзывам потребителей они достаточно надежны и проведенная система отопления служит верой и правдой довольно длительный срок. Стоят они недорого, поэтому монтируя своими руками можно вначале попрактиковаться в подсоединении радиатора и пайке магистралей.

Второе место можно отдать производителям из Турции. Стенки у проката немного толще, хотя миллиметры несильно сказываются на качестве и подключение радиатора отопления, путем использования фасонных изделий, проводится просто. Рекомендации у материала также положительные, система будет работать без сбоев, но цена у труб из Турции немного выше.

Самые дорогие материалы от Европейских и Российских производителей. При этом качество работы ничем не отличается от недорогих моделей. А зачем переплачивать, если нет разницы в функционировании?

Подводя итог, констатируем факты, что система будет надежной, если провести отопление из полипропиленовых труб со стекловолоконным армированием. Это лучший вариант проката, которым можно провести подключение радиатора и полного разветвления по всем комнатам. Ну а ценовой диапазон выбирать потребителю. Если нет доверия Китаю, можно приобретать Европейские аналоги.

какие трубы лучше для отопления

В интернете и реальной жизни не прекращаются споры на тему, что лучше использовать для системы отопления — полипропилен или металлопластик. Приверженцы тех и других труб ломают копья на форумах, приводя самые разные доводы, иногда не совсем корректные. Ситуация на руку строительным фирмам и бригадам, ведь в выигрыше остается тот, кто уговорит несведущего частного застройщика купить те трубы, что им выгодно смонтировать. Отсюда и цель статьи – объективно разобраться, какой из этих материалов лучше для систем центрального либо индивидуального отопления частного дома.

Чем хорош полипропилен

На различных интернет-ресурсах опубликовано множество материалов, восхваляющих полипропилен (PPR) и приписывающих ему мифические достоинства. Чтобы разобраться, какие трубы лучше применять для монтажа отопления, в том числе своими руками, надо выявить реальные достоинства и недостатки ППР. Если выслушать советы экспертов да беспристрастно изучить отзывы на форумах, то вырисовывается такая картина:

Цена полипропиленовых труб и фитингов – самая низкая среди прочих изделий из пластика, применяющихся для отопления.
ППР тверже и прочнее любого полимера, из каких сейчас монтируют отопительные системы частных домов.
Качественно смонтированное отопление из полипропилена смотрится не хуже, а то и лучше стальных либо металлопластиковых трубопроводов.

Примечание. Нет смысла включать в перечень достоинства, присущие всем пластиковым трубам. Например, отсутствие шероховатостей на внутренней поверхности, не подверженность коррозии и высокую экологичность.

Низкая цена полипропиленовых изделий по сравнению с металлопластом – это первое, что привлекает к ним людей. Секрет дешевизны кроется в конструкции фитингов, которые представляют собой обычное литье из пластика, не имеющее армирующего слоя. Да и стоимость ППР – труб с армирующей алюминиевой вставкой, что в большинстве случаев ставятся на отопление, не заставит вас упасть в обморок.

Большую роль играет и прочность пропилена, сломать его довольно сложно. Это благоприятствует прокладке магистралей открытым способом в любых местах. Эстетичность красиво собранной системы из полипропилена – тоже не последний фактор, хотя добиться этого непросто, о чем будет сказано далее. Как ни странно, на этом позитивные стороны материала заканчиваются. Но чтобы понять, что лучше — металлопластик или полипропилен, надо рассмотреть и негативные.

Недостатки изделий из ППР

К сожалению, минусов у полипропилена больше, нежели плюсов. Практический опыт экспертов и отзывы о материале говорят следующее:

осуществлять монтаж пропилена – сложно;
трубопроводы, даже армированные алюминием, обладают свойством значительно удлиняться при нагреве;
проконтролировать качество выполнения стыков невозможно;
из-за того, что трубы не гнутся и поставляются отрезками длиной 4 м, стыки на магистралях могут возникнуть в самых неожиданных и неудобных местах;

не рекомендуется производить сборку системы при низких температурах, а при морозе – запрещается;
большая толщина стенки делает полипропиленовую трубу габаритнее, чем металлопластиковую;
утолщенные тройники, колена и другие фитинги занимают много места.

Примечание. Специально не упомянут такой недостаток, как горючесть пропилена, поскольку он присущ и металлопласту. Также нет смысла указывать в качестве минуса неразъемные соединения, потому что трубы металлопластик для надежности надо стыковать путем прессового обжима. Эти стыки тоже нельзя разобрать впоследствии.

Наиболее спорное утверждение, вызывающее массу недовольства у приверженцев пропилена – сложность его монтажа. На всех интернет – площадках они пытаются доказать, что научиться паять полипропиленовые детали очень легко, для освоения технологии новичку хватит 15-минутной тренировки. Это демонстрирует и видео, где работник лихо стыкует ППР фитинги с трубами, установив паяльник на столе. В реальной жизни все гораздо сложнее, стыки придется выполнять на весу и в труднодоступных местах.

Как возникают дефекты при работе с полипропиленом

По технологии полипропиленовую трубу нужно отрезать, отметить карандашом глубину погружения в фитинг, обезжирить и спаять, нагревая оба элемента в течении определенного времени. Длительность нагрева зависит от диаметра трубопровода. Стоит замешкаться на пару секунд либо проигнорировать обезжиривание – и соединение выйдет ненадежным, что визуально не определишь. Стык спокойно пройдет гидравлические испытания, а потом может потечь как спустя 2 недели, так и через год.

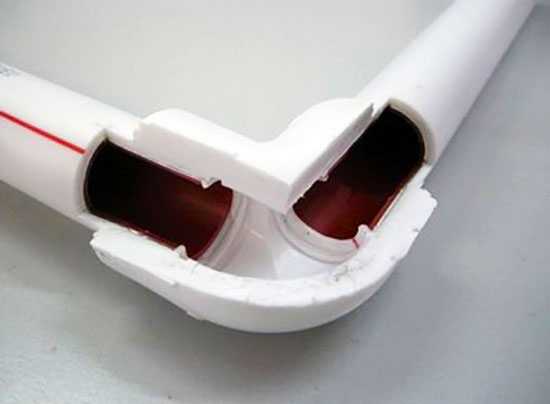

Правильно спаянное соединение

Перегрев полипропилена выявить проще, чем недогрев. Снаружи около тройника или муфты образуется бортик расплавленного пластика и такой же – внутри стыка, перекрывая частично или целиком проходное сечение. Но увидеть эту неприятность можно на отрезанной трубе, то есть, дефекты недогрева и перегрева нельзя четко проконтролировать после окончания монтажных работ. А возникают эти дефекты вследствие неудобных условий пайки и неумения «мастеров» качественно состыковать полипропилен в любом труднодоступном месте.

Сечение наполовину перекрыто от перегрева

При работе на сильном холоде или морозе вероятность недогрева соединяемых деталей очень высока, поэтому монтаж ППР всегда лучше проводить при температуре не ниже +10 °С.

Из-за невозможности контроля соединений специалисты не рекомендуют делать отопление из полипропилена скрытым, муровать его в стены или закладывать под цементную стяжку для устройства теплых полов. Если уж возникла необходимость проложить магистраль из ППР в стене, то это нужно делать с применением теплоизоляции. Причина – тепловое удлинение материала, влияющее на способ крепления трубопровода. Нужно, чтобы он мог скользить внутри креплений и концами не упирался в стены. Даже самые лучшие полипропиленовые трубы для отопления гарантированно изогнутся, если им некуда расширяться во время прогрева.

Плюсы и минусы металлопластика

Следует сделать оговорку, что металлопластиковые трубы для отопления стоит сравнивать с полипропиленовыми в равных условиях. Поэтому разъемные стыки на разборных фитингах рассматривать нет смысла, — это дорого и ненадежно, хотя и довольно легко осуществляется людьми без опыта. Хорошую герметичность обеспечит только стык с прессовым фитингом. То же касается и способа усиления, для сравнения рассматривается металлопластик и ППР, армированные алюминием. Теперь о преимуществах металлопласта:

Имея специальные клещи, произвести монтаж отопления из металлопластиковых изделий достаточно просто.
Труба гнется и поставляется в бухтах, а потому режется на участки необходимой длины, никаких лишних стыков.
Тепловое удлинение материала незначительно и не требует скрупулезного подхода при закреплении длинных участков.
Возможен монтаж в любую погоду.
Допускается укладка любым скрытым способом, в том числе под стяжку вместе со стыками.

Что лучше в системах из металлопластика, так это технология соединения элементов. Торец отрезанного участка калибруется, натягивается на фитинг и обжимается клещами, на этом все. Места нужно минимум, поскольку нет нужды просовывать между соединяемыми деталями здоровый паяльник, клещи накладываются уже после стыковки. С помощью пружины металлопластик хорошо гнется под безопасным радиусом, что значительно упрощает прокладку.

Отдельно стоит сказать про теплый пол, куда принято закладывать металлопластик или сшитый полиэтилен, но никак не ППР. Эти материалы не нуждаются в компенсации и хорошо себя чувствуют внутри монолита, обеспечивая эффективный нагрев всей поверхности. Стоит представить на их месте полипропилен с его толстыми стенками, удлинением и стыками под 90°, и сразу становится понятно, какие трубы лучше использовать в теплых полах.

Для справки. В продаже нередко встречаются дешевые изделия из металлопластика низкого качества, на практике они часто расслаиваются в местах изгибов. Устранить течь под стяжкой нелегко, без вскрытия не обойтись. Тем, кто любит экономить на материалах, стоит задуматься, можно ли использовать дешевые металлопластиковые трубы для отопления либо теплого пола.

Теперь о недостатках металлопластика, коих реально два:

высокая стоимость всех элементов;
сортамент труб ограничивается максимальным диаметром 63 мм (DN50).

Сторонники отопления из полипропилена постоянно обращают внимание на еще один минус металлопластика – уменьшение проходного сечения в местах соединений, где стоят латунные фитинги. Мол, это приводит к увеличению гидравлического сопротивления всей сети и быстрому «зарастанию» проходов при работе в системе центрального отопления, где теплоноситель бывает грязным и химически агрессивным. Утверждение верно касательно разборных фитингов, в них действительно наблюдается сужение диаметра относительно прохода в металлопластике.

Высококачественные фитинги для прессовой стыковки металлопластиковых труб тоже имеют сужение, но оно не настолько велико, чтобы существенно влиять на гидравлику системы. Именно их лучше ставить на отопление, особенно при скрытой прокладке магистралей. Такого же мнения придерживается наш эксперт Владимир Сухоруков, чье видео на данную тему рекомендуется просмотреть всем интересующимся:

Полипропилен или металлопластик – тонкости выбора

Большинство домовладельцев, занимающихся устройством отопления, при выборе ориентируются на цену материалов и стоимость монтажных работ, что в сумме дает величину общих затрат. Данный фактор играет важную роль, что при нынешних доходах граждан вполне закономерно. В этом отношении ППР лучше металлопластика, поскольку обойдется как минимум вдвое дешевле. Если же брать высококачественные материалы производства известных брендов, то металлопластик выйдет дороже втрое.

Совет. Если ваша основная цель – уложиться в довольно ограниченный бюджет, то нет другого выбора, кроме как использовать на отопление трубопроводы и фитинги из ППР. Но помните, что монтаж необходимо выполнить очень скрупулезно и качественно. Исправления и переделки приведут к удорожанию либо отнимут много времени, когда вы производите пайку своими руками.

Нельзя не затронуть такой момент, как технические характеристики металлопластика и полипропилена. Наиболее важные – рабочее максимально допустимое давление и температура воды в трубопроводе. Причем эти параметры взаимосвязаны, например, труба PPR выдержит давление 10 Бар при температуре теплоносителя 60 °С, а при 95 °С показатель давления снижается до 5.6 Бар. Чем выше эксплуатационная температура, тем меньше срок службы полипропилена, что и показано в таблице:

Примечание. Технические данные взяты на сайте известного чешского производителя изделий из PPR, продающихся под брендом WAVIN Ekoplastik.

Для сравнения возьмем не менее именитый бельгийский бренд Henco, предлагающий трубопроводный металлопластик высшего качества, армированный цельным слоем алюминия. Его рабочие характеристики следующие: при температуре 95 °С максимальное рабочее давление составляет 10 Бар, а у некоторых модификаций труб – 16 Бар. Приведенные показатели технических характеристик следует учитывать при выборе материала. Также важно понимать, где будет происходить его эксплуатация:

отопление частного дома;
система централизованного теплоснабжения квартиры;
котельная;
теплые полы.

Хотя некоторые производители, такие как Valtec или тот же Ekoplastik стали выпускать полипропиленовые трубы для теплых полов, безраздельным лидером в этой сфере остается металлопластик. Он лучше по всем показателям, включая теплоотдачу. Греющие контуры из ППР хуже отдают тепло «благодаря» большой толщине стенок трубопроводов.

Что лучше для частного дома

Для радиаторного отопления небольших загородных домов подойдет тот и другой пластик, хотя по цене предпочтительнее полипропилен. Учитывая, что в небольшом здании водяная система несложная с малым количеством стыков и при условии, что планируется открытая прокладка магистралей, ППР будет хорошим решением. Но стоит повторить предостережение: требуется очень качественный монтаж.

Совет. Если вы решили нанять бригаду исполнителей, последуйте совету эксперта и расспросите бригадира, как они станут паять соединения в труднодоступных местах и выдерживать время нагрева, сверяясь с таблицей:

Владельцам коттеджей в несколько этажей рекомендуется обратить свой взор на металлопластик. Как правило, такие дома возводятся застройщиками с высокими требованиями к интерьеру и надежности всех инженерных систем. Полипропиленовые коллекторы и разводка точно не смогут удовлетворить эти требования из-за сложностей со скрытой прокладкой. В то же время металлопластик можно успешно провести под полом и в других проблемных местах.

Полимеры и центральное отопление

Особенность централизованного теплоснабжения заключается в том, что параметры теплоносителя неизвестны и зачастую могут достигать максимальных значений. Несмотря на это, многие ремонтные бригады продолжают предлагать хозяевам квартир полипропилен на центральное отопление и даже прокладывают его в стробах внутри стен. Подобные решения – рискованные, материал может не выдержать перепада давления или скачка температуры и потечь на стыке.

Оптимальным решением для квартиры является металлопластик с прессовыми соединениями, PPR лучше ставить на водопровод. Судите сами: квартирную разводку нельзя назвать сложной или слишком протяженной, так что большую разницу в цене вы не почувствуете. Зато металлопластик даст вам надежность и долговечность плюс его можно упрятать в стену или пол, сделав интерьер жилища привлекательнее.

Разводка по котельной

Обвязку котлов и прочего теплосилового оборудования можно выполнять как полипропиленом, так и металлопластиком. Но здесь есть своя особенность – наличие большого количества поворотов и соединений. Выполнить разводку своими руками затруднительно из любых полимерных труб, разве что в котельной расположен 1 настенный теплогенератор, работающий только на отопление. Но и тут надо сделать все красиво, чтобы трубы не проходили вкривь и вкось.

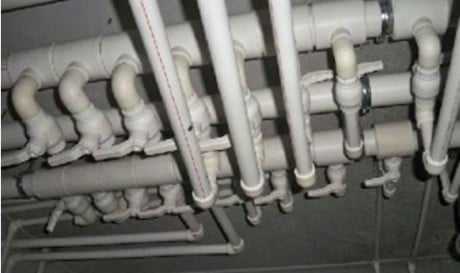

Пример красивой разводки из PPR

Если для обогрева частного дома задействован твердотопливный котел, то использовать полимеры для его обвязки можно, но осторожно. Это значит, что некоторые участки придется сделать из металла, например:

кусок трубы от теплогенератора до группы безопасности, когда она установлена отдельно;
участок, где к обратке крепится накладной датчик температуры, работающий с трехходовым клапаном.

Бытует мнение, что полипропиленом можно обвязывать лишь пеллетные котлы, а дровяные — только металлом. Это неверно, ибо в случае аварийного перегрева кипяток все равно успеет попасть в систему отопления и расплавить пластиковые трубы. Несколько метров стальных трубопроводов, проложенных в котельной, от этого не спасут.

Выводы

Не существует однозначного ответа на вопрос, что лучше ставить на отопление – полипропилен или металлопластик. Многое зависит от обстоятельств и возможностей домовладельца. Выводы напрашиваются следующие:

Выбрав пропилен, вы значительно экономите средства, но обязаны всеми способами добиться качественного монтажа. При большом количестве соединений незримые дефекты все равно могут иметь место.
За металлопластик придется выложить приличные деньги – это главный минус. Если он преодолим, то в остальном проблем у вас не предвидится.

Напоследок важное замечание: помните, что «криворукие» мастера в состоянии испортить любой материал, даже самый дорогой и качественный. Уделяйте особое внимание исполнителям, которых выбираете для устройства отопления в вашем доме. Иначе впоследствии получите протечки, описанные на видео:

otivent.com

способ применения и выбор комплектующих

Содержание статьи:

Для разводки отопительных систем могут быть применены трубы из нескольких материалов. Обычная и нержавеющая сталь, медь, металлопластик, сшитый полиэтилен – все эти варианты обладают определёнными уникальными свойствами и заслуживают внимания. Однако полипропилен для отопления постепенно вытесняет конкурентов, из года в год наращивая свою популярность. В чём секрет успеха? Действительно ли такие трубопроводы настолько хороши?

Особенности применения полипропилена в отопительных системах

Рандом сополимер 3-го типа начинает и выигрывает

Полипропиленовые PPRC или PPR трубы (их иногда называют просто «пластиковыми»), производятся из лёгкого термопластичного материала – рандом сополимера. По сути, это модифицированный этиленом полипропилен, который позволяет создавать прочные эластичные изделия, причём способные выдерживать довольно высокую температуру и различные химические воздействия. Подробно о физико-технических характеристиках этого материала можно узнать в СП 40-101-96 (Свод правил по проектированию и монтажу трубопроводов из полипропилена «Рандом сополимер»), рекомендованном Минстроем России.

Пластиковая труба по-настоящему универсальна, она может использоваться для холодного (в том числе питьевая вода) и горячего водоснабжения, а также большинства отопительных систем как больших зданий, так частных коттеджей. Из пластика собирают основные магистрали, стояки, тёплые полы и подводы к отопительным приборам. Единственное, что из PPRC делать запрещено категорически – это противопожарные сети.

Из полипропилена можно создавать очень сложные конструкции

Важно! При создании автономного отопления, чтобы не повредить полимер слишком высокими температурами, обвязку теплогенератора часто выполняют металлическими трубами (как правило, медными), которые затем соединяются с пластиком.

Трубопроводы из полипропилена собираются посредством диффузионной пайки. Для соединения пластиковых труб используются неразборные фитинги, выполненные из того же материала. Приступая к работе, необходимо иметь:

паяльник,
набор насадок,
труборез,
инструмент для зачистки фольги (шейвер),
приспособление для торцевания (трубы с центральным алюминиевым армированием)

Достоинства и недостатки пластиковых труб в отопительных системах

Сейчас наши соотечественники, порядком уставшие от капризных стальных трубопроводов, как правило, задаются вопросом: что лучше использовать для отопления – полипропилен или металлопластик? Взвешивание всех «за» и «против» чаще всего заканчивается тем, что предпочтение отдаётся недорогому пластику, который можно быстро спаять хоть своими руками.

Сначала есть смысл на верстаке собирать крупные узлы, а потом устанавливать их на своё место

Основные плюсы изделий PPRC в отопительных системах:

Долговечность (срок эксплуатации не менее 30 лет), устойчивость к коррозии и агрессивной химии.
Внутренние стенки очень гладкие. На них практически не собираются отложения, а значит, пропускная способность не снижается.
Материал отличается упругостью и эластичностью, устойчив к ударным нагрузкам, вибрациям и другим механическим воздействиям. Труба может изгибаться, она выдерживает резкие перепады давления и замерзание теплоносителя внутри неё.
Из-за небольшой плотности трубопроводы мало весят, поэтому их легко перевозить, собирать, крепить.
Соединения получаются неразборные и очень надёжные (им не страшны гидравлические удары), поэтому они могут располагаться в скрытых полостях и монолитах.
Монтаж предельно прост, большинство домашних мастеров без проблем с ним справляются. Система собирается за рекордно короткое время.
Самая низкая стоимость трубопровода (трубы + фитинги).

Трубы и фитинг после остывания становятся монолитом

Минусы полипропилена для отопления:

Высокий коэффициент линейного температурного расширения. Обычная труба при нагреве до 95 градусов станет длиннее в среднем на 15 мм на погонный метр, армированная – на 3-5 мм. Необходимо делать компенсационные петли на прямых участках и применять скользящие крепления, при укладке в стяжках используются кожухи из вспененных демпферных рукавов.
При 135 градусах начинается размягчение материала, а при 150-ти он начинает плавиться (безопасный диапазон от -10 до +110 градусов, оптимальный – до 950С). Поэтому в системах и на участках, где возможны запредельные режимы, полипропилен для отопления применять нельзя.
Качественный монтаж при минусовых температурах становится если не невозможным, то затруднительным. Слишком сложно обеспечить необходимые условия для пайки.
Через полимерные стенки в теплоноситель проникает много воздуха (до 2 грамм на кубометр в сутки), содержание которого строго регламентируется. Только армированные трубы вписываются в нормативы (согласно СНиП 41-01-2003 – до 0,1 г/м3*сут.).

Важно! Иногда говорят о деструкции PPR под воздействием УФ-лучей. Но практика показывает, что с трубами из полипропилена при наружном монтаже ничего плохого не происходит, даже на улице без какой-либо защиты.

Как выбрать комплектующие для отопления из полипропилена

Обязательное использование армированного полипропилена

Армирование применяют, чтобы «обуздать» повышенное линейное расширение. Испытания показывают, что армированные полимерные трубы, предназначенные для эксплуатации в отопительных системах, имеют коэффициент примерно в 3-5 раз меньше. Кроме того, стабилизирующие прослойки в разы уменьшают кислородопроницаемость стенок. Немаловажно, что труба становится прочнее и лучше держит форму (меньше нужно крепежей), выдерживает большее давление.

Зачистка фольги перед пайкой

Трубы с дополнительным металлическим слоем называют «Stabi» (видимо, «стабилизированные»). Алюминиевая фольга закрепляется на полимере при помощи клея. Обёрнутый вокруг окружности лист может соединяться внахлёст или встык, может быть сплошным или перфорированным. Стабилизирующая прослойка обычно располагается снаружи трубы и только накрывается тонким слоем полипропилена. Чтобы произвести пайку, необходимо предварительно зачистить её на торце заготовки вместе с декоративным слоем. Эта обязательная процедура, к сожалению, занимает много времени и сил.

Другой вариант – это модели труб «PPR-AL-PPR», в которых применено центральное армирование (металл находится в толще пластика). Зачистка для них не нужна, но трубу необходимо особым образом торцевать или применять для пайки специальную насадку, которая оплавляет срез, не допуская попадание воды между слоями трубы (печально известные пузыри на пластиковых трубопроводах появляются обычно именно от этого).

Недюжинную популярность снискал полипропилен для отопления, армированный стекловолокном. Прослойка вплавлена в массив стенок, поэтому никаких особых подготовительных работ (например, зачистки) производить не нужно. При этом рабочие характеристики имеем те же (иногда есть ограничение рабочей температуры в 70 градусов), да и цена особо не отличается.

Если торец трубы с центральным армированием не подготовлен, теплоноситель может оказаться между фольгой и верхним полимерным слоем

Диаметр и номинальное давление

Значение давления, на которое рассчитана пластиковая труба, приводится в её маркировке. Выделяется 3 «напорных ряда»: PN10, PN16 и PN20. Цифры как раз и указывают, на сколько бар рассчитана труба (при 20 градусах). Для разводки отопления применяются изделия PN20 – значит, 20 Бар или 2 МПа.

Важно! Трубы, армированные снаружи алюминием, могут маркироваться как PN25, что объясняется увеличением соотношения наружного диаметра к толщине стенки (показатель SDR), а также увеличением прочности. Армированные модели «стаби», произведённые на основе труб PN16, могут иметь маркировку PN20.

Пример маркировки труб PPR

Стенки полимерных труб толще, чем, например, у стальных, медных или металлопластиковых. Поэтому соотношение диаметра условного прохода и наружного диаметра будет существенно отличаться. В бытовых системах наиболее распространены PPRC-трубы с наружным диаметром: 20, 25, 32 мм. Диаметр прохода у них: ½, ¾, 1 (дюймы) или 15, 20, 25 (миллиметры), соответственно.

Полипропиленовые фитинги для отопления

Как мы уже отмечали, сборка производится низкотемпературной пайкой. Для монтажа используются совсем недорогие фитинги в виде муфт, которые тоже сделаны из пластика. Потребителю доступен полный сортамент комплектующих, начиная от колен на 45 и 90 градусов, заканчивая тройниками, компенсационными петлями и надёжными полипропиленовыми кранами для отопления под пайку.

Важно! Фасонные изделия для холодной воды и отопительной системы ничем не отличаются. Главное требование – трубы и соединительные элементы должны быть от одного производителя.

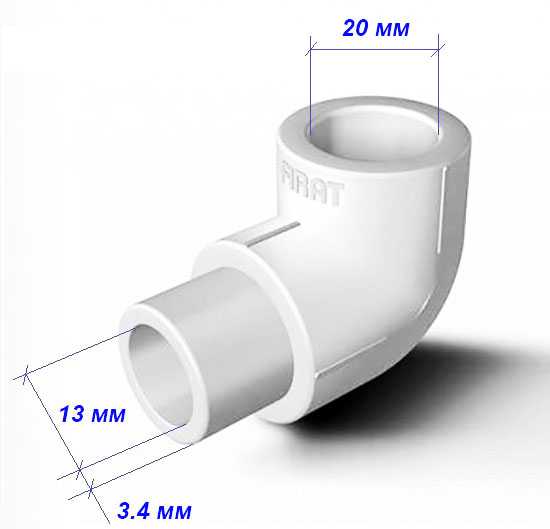

Фитинги для пластиковых труб

Чтобы выполнить подключение отопительных приборов или обвязать оборудование, применяются резьбовые муфты, в которых металлическая часть вварена в пластиковую основу. В том числе существуют модели с накидными гайками для создания разборного соединения.

Видео: как сделать отопление из полипропилена

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

технические характеристики, какие лучше выбрать исходя из температуры теплоносителя

Технические характеристики полипропиленовых труб для отопления позволяют применять данный трубопрокат во многих отраслях промышленности и в народном хозяйстве. В основе полипропиленовых (пп) изделий используется легкий с высоким показателем прочности сополимер полипропилена, который включен в разряд термопластов.

Его получили после того, как преобразовали структуру полипропилена. И, как показала практика, это в значительной степени повысило механические характеристики данного материала.

В последнее время все чаще меняют устаревшие металлические трубы на пластиковые. Простота монтажа, которая отличает полипропиленовые трубы для отопления и цены на эти изделия, сделали их очень популярными у потребителей. Кроме того у этого вида труб есть и другие значительные плюсы:

Долговечность.
Устойчивость к коррозии.
Эстетичный внешнего вида.

Трубы из полипропилена являются современным решением задач по прокладки коммуникационных систем.

Их сфера применения довольно обширная – используются в отопительных системах, в сетях водоснабжения. Отличаются хорошей теплоотдачей и высокой герметичностью соединений.

Укладывают изделия из полипропилена при помощи пайки специальным инструментом, а монтаж в квартире можно провести за несколько часов.

Краткое содержание статьи

Разновидности полипропиленовых труб

Классификация пп труб для отопления по конструкции бывает следующих типов:

однослойные;
многослойные.

Однослойные изделия включают в себя виды, отличить которые можно по их маркировке.

РРН. Его можно применять для подачи холодной воды, вентиляции и в промышленности.
РРВ. Данный сортамент успешно зарекомендовал себя в сетях холодного водоснабжения, в напольных системах подогрева, и в изготовлении фитинговых деталей и сортамента, отличающихся высокой ударопрочностью.
PPR. Данный материал дает возможность равномерно распределять нагрузку на все трубное изделие. Он превосходно зарекомендовал себя в сетях для подведения воды различной температуры, в напольных обогревательных конструкциях и в водяном обогреве.
PPS. Это теплостойкий вид трубных изделий, и предел его рабочей температуры находится в рамках до +950С.

Данную классификацию запомнить очень важно. Без этих знаний невозможно правильно произвести монтаж трубопровода. Точно зная технические характеристики, классификацию и маркировку, можно точно выбрать нужный материал для той или иной ситуации.

Например, изделия, которые характеризуются высоким коэффициентом теплового увеличения, требуют установки компенсаторов для ПП конструкций в отоплении. В соответствии к техническим условиям такие компенсаторы необходимо ставить на прямолинейных участках магистрали. Дистанция между компенсаторами должна составлять три метра.

Стойкость в эксплуатации определяется следующими видами.

Армированные алюминием;
Армированные стекловолокном;
Простые, не армированные.

Устойчивость к давлению определяется такими показателями.

Среди ассортимента из пропилена имеется большой выбор. Это армированные трубопрокаты со стекловолокном, и даже полиэтилен отличается составом.

До того, как приобретать новые пп трубы для отопления и приступать к их установке, необходимо изучить их разновидности и их технические характеристики. Нужно не только рассчитать количество и размер по диаметру, но и просчитать количество и форму узлов и фитингов. Выбор нужно делать, исходя из следующих целей.

Для водоснабжения, необходимо приобрести изделия с диаметром в диапазоне от 20 – 40 мм для стояков, и 20мм для подводки.
Для отопления подойдут диаметры в диапазоне от 20 – 25 мм для стояков, а для подводки – 20 мм.

ВАЖНО! Стальные и медные трубы маркируют по внутреннему диаметру, а товары из пластика наоборот – по внешнему.

Кроме этого есть еще маркировка по ширине стенок. Если стенки толстые, то их помечают PPR. Они применяются для холодного водоснабжения, и для горячего. Только их можно использовать для температуры не выше 70 градусов.

Если нужна труба из полипропилена только для горячей воды, стоит остановить свой выбор на армированной марки PPR-AL-PPR, или применить маркировку PPL-AL-REX, которая содержит во внутреннем слое этилен.

Также последняя маркировка отлично подходит для отопительной системы, так, как имеет большую теплоотдачу и переносит большую температуру проходящей жидкости (до 90 градусов).

Неплохо зарекомендовали себя полипропиленовые изделия для отопления армированные стеклопластиком, у которого более низкий коэффициент расширения.

Материалы с такой маркировкой имеют соответствующие технические характеристики и идеально подойдут для отопления и горячего водоснабжения.

Армированные изделия

Армировать трубный сортамент стали совсем недавно, и такие системы быстро составили достойную конкуренцию металлическим трубопроводам. Им присуща высокая прочность и устойчивость к изменениям температуры и влиянию внешней среды.

Появились они неспроста, как бы ни был хорош полипропилен, он не лишен определенных недостатков. И они основаны на технических характеристиках самого материала, который:

представляет собою легкоплавкую пластмассу;
отличается высоким коэффициентом теплового расширения.

Использование усиления данного трубопроката позволило получить результат, при котором существенные недостатки устранялись. Армирование образует, своего рода жесткий каркас, который препятствует тепловому расширению при высоких температурах.

Армирующий слой может быть наружной оболочкой, а может состоять между слоями полипропилена. Слой алюминиевой фольги, которую применят для армирования, имеет толщину от 0,01-0,05 см.

С основным материалом он скрепляется специальным клеем. От того, насколько качественно выполнено клеевое соединение, зависит качество самого трубного изделия. Если это не так, то изделие просто расслаивается, и трубопровод в данной ситуации прочностью не отличается.

Изделия армированные стекловолокном

С тех пор, когда стали устанавливать ПП сети, с монтажом стало намного меньше проблем. Но провисания конструкции при тепловом расширении, заставляло очень точно рассчитывать компенсатор, а точнее, его размеры и положение.

Появление усиления алюминиевыми листами дало возможность решить проблему с провисанием, но состыковка отдельных участков магистрали усложнилась из-за того, что пришлось зачищать соединяемые участки от алюминия. При этом стало ниже качество самого стыка, в отличие от не армированных трубопроводов.

Стекловолокно является отличной альтернативой алюминию. При производстве средний слой соединяют с внутренним и внешним слоем. Его основное отличие в том, что он является монолитной конструкцией. Следовательно, в данном случае, возможно избежать деформации в виде теплового расширения.

Важным моментом является тот факт, что трубный сортамент, усиленный стекловолокном, имеет более тонкие стенки, чем не армированный, что спокойно позволяет производить монтаж этих систем в стенах. Данные технические характеристики выгодно выделяют материалы армированные стекловолокном, так что стоит обратить на это особое внимание.

Металлопластиковый трубопрокат и его характеристики

Достоинств у данного материала много. Рассмотрим главные из них.

Устойчивость к коррозийным процессам.
Отсутствие зарастания внутри.
Устойчивость к агрессивной химической среде.
Гладкая поверхность внутри.
Экономичная установка.
Минимальное линейное увеличение.

Металлопластик является превосходным материалом для оборудования систем отопления. Он выдерживает температуру до + 95 градусов и давление в 10 атмосфер.

Поставив металлопластик, можно получить трубопроводную систему, которая служит длительное время. При правильной эксплуатации, срок ее службы может составлять больше 50 лет.

Важным достоинством материала является способность не разрушаться, когда система с водой замерзает. Такая конструкция после оттаивания возвращает свою прежнюю форму.

Металлопластик удобно монтировать, и он имеет превосходный эстетический вид. Трубопровод из этого материала не нужно после монтажа окрашивать.

ПП материалы для отопления армированные алюминием

В этом варианте усиление выполняют цельной или перфорированной фольгой. Для установки такой системы, чтобы избежать контакта металла и носителя тепла, необходимо побеспокоиться о высоком качестве стыков. Только такие действия помогут предотвратить последующие протечки на трубопроводе.

Решая вопрос, какие пп трубы для отопления лучше поставить, важно учесть, что из армированных алюминием видов, большего внимание заслуживают те, где алюминиевая прослойка располагается посередине. В таком изделиях для отопления получается небольшой коэффициент теплового увеличения и небольшая степень проходимости кислорода.

Большинство изготовителей уверяют, что такие трубы не требуют предварительной зачистки. Но, чтобы получить высокое качество сварочного шва при сооружении отопления, лучше выполнить торцевание.

Для этого применяют специальные насадки на перфоратор. Герметик для укрепления стыка применять не нужно. Данный процесс лучше выполнять правильно, иначе пострадает целостность всей сооружаемой конструкции.

Так же необходимо учитывать расширение армированных полипропиленовых трубопрокатных материалов для отопления, которое составляет 0,03мм/мК. Это приблизительно 3 мм на один метр трубного изделия в условиях повышения температуры на 70 градусов.

Это расширение обязательно нужно учитывать при монтаже. Более низкий коэффициент расширения, демонстрирует изделие, где для усиления используют перфорированную фольгу. Возможность пропуска кислорода в этом случае немного повышается, но предел допустимых норм не превышает.

Что для отопления лучше выбрать исходя из технических характеристик

Вопрос, можно ли ставить полипропиленовый трубопрокат на отопление, озвучивается очень часто. И на этот вопрос мы ответим утвердительно. Но, перед этим следует детально изучить все технические характеристики различных видов и учесть массу нюансов. Если появляются какие-то сомнения, то всегда можно обратиться за помощью к специалистам.

Какую полипропиленовую трубу выбрать для отопления, решать приходится каждому, кто собрался производить монтаж отопительной системы.

Чтобы не испортить трубопровод полипропиленовым сортаментом плохого качества, нужно, прежде всего, правильно выбрать изготовителя. Для этого нужно выучить рейтинг производителей пп труб, и только после этого направляться за покупкой в магазин.

Чтобы выбрать правильно трубный сортамент для отопления, нужно понимать, что данные изделия отличаются различными техническими характеристиками, влияющими на сферу применения.

Наиболее надежными и безопасными для отопления считают вид PPR. Эти варианты можно применять в сети индивидуального и централизованного обогрева.

Изделия, армированные стекловолокном, являются наиболее востребованными для отопительных сетей. Они отличаются высокой жесткостью и прочностью. Помимо этого, они не требует предварительной зачистки перед пайкой, что существенно сокращает время, затраченное на монтаж, и упрощает всю работу.

Виды соединительных элементов – фитинги

Срок службы полипропиленового трубопроката для отопления достаточно продолжительный. При правильном монтаже такие сети могут прослужить срок, который превышает около 50 лет.

Разрабатывая проект магистрали, нужно принять во внимание исходя из технических характеристик условия эксплуатации. Сюда входит свойства перекачиваемой среды, температура и давление. Также играет важную роль вариант прокладки и длина магистрали.

Все эти данные определяют по маркировки, их можно увидеть в таблице.

Маркировка	Температура	Давление
PN 10	+450С	1 МПа
PN 16	+600С	1,6 МПа
PN 20	+800С	2 МПа
PN 25	+950С	2,5 МПа

Именно от давления и температуры зависит срок использования материалов из полипропилена. В таблице показано, какую температуру выдерживают полипропиленовые трубы для отопления. Так же в ней есть и показатели давления.

Размеры полипропиленового трубопроката и фитингов для отопления – это диаметр от 16 до 1200 мм и 20 – 110 мм соответственно. Для домашних сетей обычно хватает размера диаметра на 40 мм. Сортамент таких размеров способен превосходно пропускать и выдерживать горячий носитель. Это приемлемо даже для горизонтальной разводки. Так же следует добавить, что все детали для соединения отлично переносят замерзание и механическое воздействие.

В соответствии с ГОСТом, фитинги к полипропиленовым трубопрокатным изделиям, бывают следующих видов:

цельные;
комбинированные;
фитинг американка;
муфта с накидной гайкой;
угольники;
тройники;
шаровые краны;
заглушки.

В соответствии к ГОСТу лучше выбирать фитинги и трубопрокат от одинакового производителя. Так же по рекомендациям ГОСТа размер у тех и других изделий необходимо подбирать таким образом, чтобы трубная заготовка в холодном состоянии в деталь для соединения не входила.

Соответствие размера фитинга и полипропиленового трубопроката определяется ГОСТом 52134-2003. Этот документ устанавливает классы использования и маркировки. Каждый класс отличается индивидуальными техническими характеристиками, которые обеспечивают длительный период службы.

Полипропиленовые трубные материалы и фитинги отличаются высоким уровнем качества и небольшой стоимостью. Они позволяют смонтировать горячее водоснабжение и отопление частного дома и квартиры в короткий срок. Если профессионально выполнить монтаж и создать необходимые условия для работы системы, то обогрев жилья не создаст проблем многие годы.

Основные производители продукции

Видео

Отправляясь за покупкой трубопрокатного материала, покупатель оказывается перед возможностью большого выбора. Все изделия отвечают требованиям современного ремонта, надежные, практичные и функциональные. Как определиться в этом многообразии ассортимента. Для принятия окончательного решения, пригодится следующая информация.

Полипропиленовые трубы от чешских производителей

Говорят, что самые качественные изделия производят в Чехии. Эти товары всегда имели большой спрос из-за того, что у производителей хорошая репутация. Производство товаров проходит под строгим контролем качества. Фирма «Ekoplastik» пользуется самой большой популярностью.

Продукция этой фирмы отличаются большой стойкостью к химическому воздействию. Используют эти материалы не только для водопроводов, но для транспортировки газов и сыпучих материалов. Эти трубы имеют хорошие эксплуатационные характеристики:

Они не лопнут во время замерзания воды;
Использовать их можно почти 50 лет.

Не менее популярна продукция от производителя «Fv plast».

Чешские производителя проводят самостоятельные разработки, и, благодаря новшествам, смогли поднять температурный барьер для продукции из полипропилена до 100 градусов.

Итальянские производители

Фрма «Valtec» от итальянцев прославилась отличным качеством и широким размерным рядом, что позволяет применять их очень широко. Они имеют некоторые особенности использования – их можно применять только с фитингами, которые произвел одноименный изготовитель.

Немецкие полипропиленовые трубы

Эти изделия отличительны самой высокой ценой и таким же качеством. Лидером в изготовлении трубопрокатных материалов стала фирма «Rehau». Особенностью товаров этой фирмы является особенный способ, которым монтируется трубопровод.

При монтаже их продукции не применяется сварка или резьба. Их соединяют способом холодной запрессовки подвижной гильзой.

Полипропиленовые материалы других производителей

Большой популярностью у потребителя считаются изделия именно от этих компаний. Все объясняется более низкой ценой товаров, если сравнить с вышеперечисленными, и хорошим качеством.

Трубы «Aqua-S» применяют для водоснабжающей системы и отопления. Они так же отлично зарекомендовали себя и в устройстве «теплого пола». Они армированы фольгой из алюминия и переносят температуру жидкости до 95 градусов. Их отличает большая прочность и высокая проводимость тепла. На протяжении очень длительного периода они не теряют своих технических характеристик и эстетичного вида.

Не теряют вид даже трубы, которые имеют белый цвет. Производители заверяют, что если их полипропилен использовать в соответствии к техническим требованиям, то они могут прослужить до 100 лет.

Большим плюсом данных материалов является и то, что они имеют высокие свойства безопасности.

Достойным качеством обладает продукция турецкого производителя «Tebo». Они в своем производстве используют довольно качественное сырье – Полипропилен рандом Сополимер. У данной продукции низкая теплопроводимость, поэтому их применяют для укладки отопительной системы.

Неплохо зарекомендовали себя и такие турецкие компании, как «Kalde» и «Pilsa».

Производство полипропиленовых труб в России

На рынке полипропилена от российских производителей ассортимент широко предоставлен такими крупными фирмами:

«Синикон»;
«ФД пласт»;
«ИКАПЛАСТ»;
«Гран-При»;
«Новые технологии».

Это только самые крупные из компаний, которые занимаются производством. И последнее время их становиться все больше, это объясняется повышенным спросом на данные изделия.

Отечественные производители применяют новейшие технологии, которые позволяют создавать продукцию очень хорошего качества, которая выгодно отличается более низкой ценой в сравнении с товарами зарубежных компаний.

Монтаж магистрали для отопления их пластика – довольно кропотливая работа, которая требует помощи специалистов. Они помогут правильно выбрать полипропиленовые трубы для отопления, цены на их услуги будут оправданы бесперебойной и надежной работой отопительной магистрали в доме.
