Устанавливаем водяной полотенцесушитель в ванной без помощи сантехника: фото и видео. Полотенцесушитель водяной своими руками

Пошаговая установка полотенцесушителя в ванной своими руками

С началом широкой застройки городов серийными многоэтажками во второй половине прошлого века появившиеся в их ванных комнатах необычные M‑образные змеевики мало кто в то время называл полотенцесушителями.

Но предназначение их домашние хозяйки разгадали сразу же и стали использовать по полной программе: для сушки не только полотенец, но и любого другого белья, особенно в зимнее время. Любому хозяину будет полезно узнать все о правильной установке и замене водяного полотенцесушителя в ванной своими руками для своей хозяйки.

Общая информация

С принятием СНиПа 2.04.01‑85, в котором появился термин «полотенцесушитель», устройство вскоре вошло во всеобщее употребление.

Малоэстетичные и к тому же бесполезные с окончанием отопительного сезона железные конструкции, крашеные «серебрянкой» или нитрокраской, тем не менее пришлись по вкусу домохозяевам, и вскоре те стали правдами и неправдами доставать и устанавливать никелированные, изящные, элегантные и практичные евроагрегаты.

Не потеряла эта тема актуальности и теперь: в жилом фонде еще много домов старой постройки, где владельцы квартир, начиная ремонт или замену сантехнического оборудования, обращают свое внимание и на такие полезные и необходимые в оснащении ванной комнаты устройства, которые вполне по силам домашнему мастеру для самостоятельной установки.

Выбор устройства

Все конструкции этих агрегатов делятся на три типа:

Водяные.
Электрические.
Комбинированные.

Заменяя старое устройство новым, логичнее всего использовать водяной тип. Электрические аппараты применяются там, где нет ни централизованной системы отопления, ни горячего водоснабжения, либо в качестве резервных на время отключения оных.

При наличии же в доме отопительной сети или водопровода горячей воды разумнее, вместо резервных, использовать комбинированные конструкции, которые не занимают дополнительного пространства, а монтаж их мало отличается от установки водяных приборов.

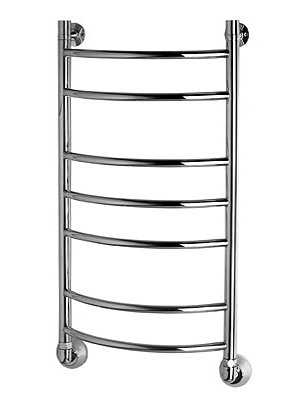

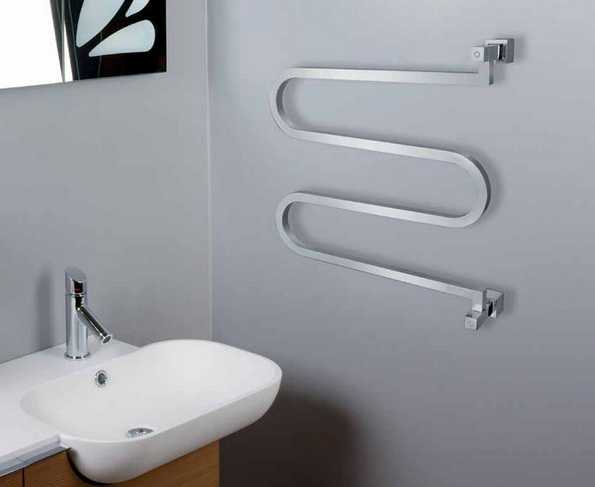

Внешний дизайн водяных устройств довольно разнообразен:

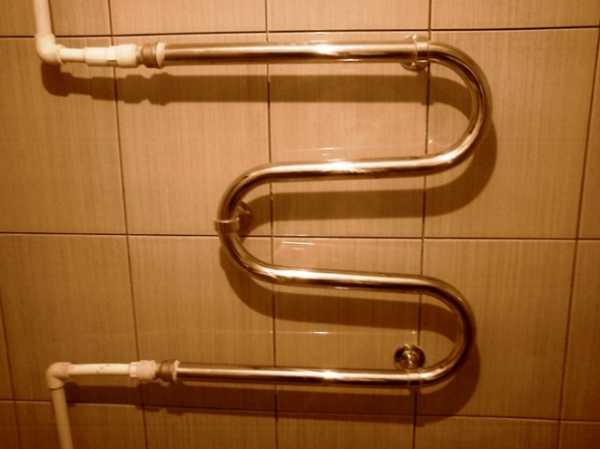

1‑й тип: M‑, U‑, Ф‑образные — традиционные формы.
2‑й тип: «лесенки», «змейки» и другие виды оригинального дизайна современных устройств.

Для включения их в действующую систему также имеет значение расположение установочных патрубков:

Боковое — обычно используется у приборов 1‑го типа;
Нижнее или верхнее — более распространено среди устройств 2‑го типа.

Выбор подходящего варианта обусловлен наличием свободного пространства в ванной комнате, расположением трубопроводной системы и типом схемы подключения. больше подробностей о том, какой водяной полотенцесушитель лучше выбрать — в этой статье.

Что потребуется для монтажа?

Перед началом всякой работы будет совсем неплохо набросать монтажную схему или, в крайнем случае, небольшой эскиз от руки размещения агрегата, выбрав наиболее подходящий вариант подсоединения прибора к трубопроводной сети.

Самые простые схемы правильного подключения полотенцесушителя своими руками у универсальных устройств-лесенок:

Инструменты

Для замены или монтажа водяного полотенцесушителя потребуется набор сантехнического инструмента, состав которого зависит от вида водопроводных труб в квартире. Учитывая, что медные, полипропиленовые и другие современные типы трубопроводов встречаются пока еще нечасто, опишем инструментарий для стандартных стальных труб ¾’:

Ключи: газовый №2 или №3; переставной — «крокодил»; разводной гаечный.
Труборез либо ножовка по металлу.
Резьбонарезные плашки ¾’ с рычажным воротком.
Дрель электрическая с перфоратором, сверла по бетону.
Угловая шлифмашинка с отрезным диском по металлу — «болгарка».
Крепежный инструмент: молоток, отвертки, пассатижи.
Разметочный инструмент: рулетка, уровень, карандаш.

Материалы

Кроме набора инструментария для работы необходимы также установочные и расходные материалы:

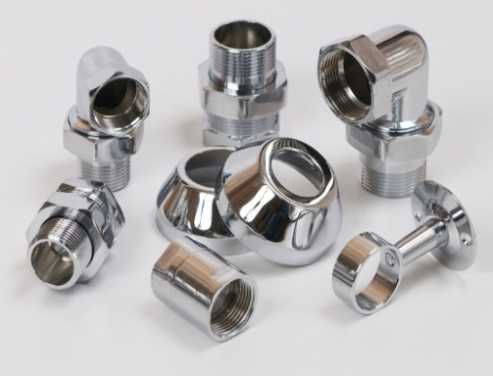

Повороты, отводы, муфты, сгоны и, возможно, другие виды фитингов.

Запорные вентили, лучше всего — шаровые.
Льняная пакля сантехническая, либо монтажная ФУМ‑лента.

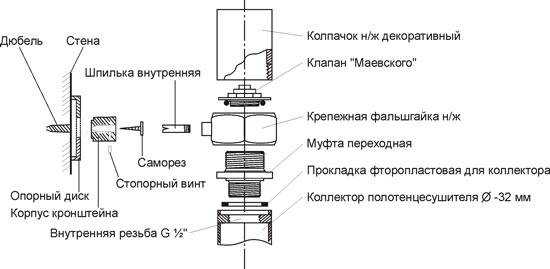

Установочные и крепежные детали: кронштейны, шурупы, дюбели, анкерные болты и т. п.

Подготовив всё необходимое, можно приступить к работе.

Все работы на отопительном трубопроводе лучше всего проводить летом, когда система отключена, в ней нет давления и можно без проблем слить воду из стояка. Но в этом случае, закончив работу, невозможно будет протестировать ее качество: придется дожидаться начала отопительного сезона.

Виды подключения

Во‑первых, следует определиться с тем, в какую систему включать устройство:

Подключение полотенцесушителя к системе отопления. Традиционный способ и единственный там, где отсутствуют сети горячей воды. Недостаток его в том, что отопительная система работает только в зимнее время года. Достоинство — в трубопроводе отопления циркуляция воды осуществляется принудительно и полотенцесушитель во все время отопительного сезона будет горячим, выполняя функцию дополнительной батареи.

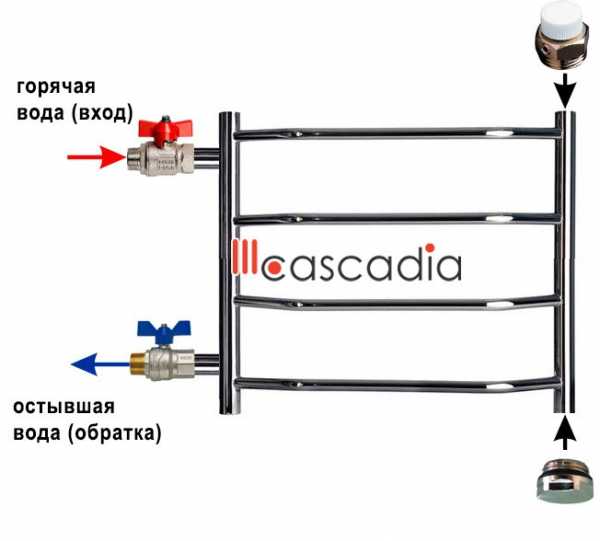

Подключение водяного полотенцесушителя к системе горячего водоснабжения. Такие системы также подвержены отключениям, но на более короткий срок. Кроме того, недостаток этого способа в том, что агрегат будет нагреваться только во время расхода горячей воды, остывая ночью, даже при прямом включении в стояк. В малоквартирных же домах либо частных эта проблема стоит еще острее.

Схема установки и подключения полотенцесушителя к стояку горячей воды в ванной выглядит так:

Как уже было отмечено, оптимальным решением многих проблем является применение комбинированных устройств, работающих от электросети при отсутствии горячей воды в системе.

После выбора трубопроводной сети для нашего устройства, следующим встает вопрос о способе его включения в нее:

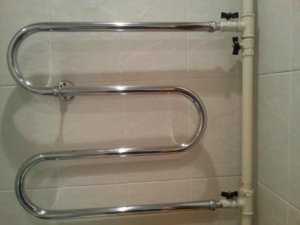

Прямая врезка в стояк. Если ванная комната уже была оборудована полотенцесушителем, то он подключен к отопительной трубе именно таким способом. Заменяя его новым, можно, не мудрствуя лукаво, использовать тот же тип подсоединения. Также можно врезать напрямую новое устройство и в стояк горячей воды.

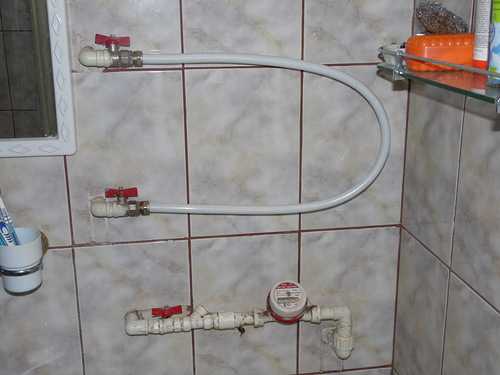

Включение в квартирный трубопровод. Достоинство этого способа в том, что при проведении работ не требуется перекрывать весь стояк, но он больше годится для системы отопления. Указанная выше проблема с трубопроводом горячей воды дополнительно усугубится: прибор будет нагреваться только при мытье посуды, принятии душа или ванны.

С перемычкой-байпасом

Полотенцесушители в старых домах, как уже сказано, являлись непосредственной частью трубы отопления. Такое соединение создает проблемы в случае аварии или ремонта и не дает возможности отключить прибор при ненадобности в нем.

Потому самым разумным при монтаже нового устройства будет врезка параллельно ему в стояк перемычки‑байпаса и запорных вентилей, к котором оно и присоединяется. Это полезное дополнение трубопровода следует обязательно предусмотреть на схеме подключения.

Демонтаж старого устройства

Начать следует с разборки старого полотенцесушителя. Для этого:

Согласовав с соседями по подъезду и управляющей компанией, перекрываем стояк отопления и сливаем из него воду.
Если старая конструкция была приварена к трубам стояка, отрезаем ее болгаркой. В случае разъемного соединения раскручиваем крепежные муфты.
В редких случаях, когда установочные размеры нового прибора совпадают со старыми, можно считать, что крупно повезло. Чаще всего это не так и приходится резать трубы даже при разборном соединении.

Вырез в стояке должен быть по высоте больше расстояния между вводными патрубками нового полотенцесушителя на длину сгонов и муфт, необходимых для врезки байпаса.
При отрезании учитываем не только установочные габариты нового прибора, но и возможность нарезания на трубах резьбы.
Снимаем старое устройство со стены, срезав его кронштейны болгаркой или ножовкой.

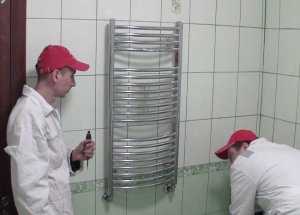

Установка и подключение: пошаговая инструкция

Перед началом монтажа нелишне сделать на полу раскладку как самого устройства, так и всей фитинговой арматуры для него, чтобы еще раз уточнить все размеры. Для этого можно даже собрать насухую все соединения. Поговорку про семикратное отмеривание никто не отменял!

Размечаем на стене установочные размеры нового полотенцесушителя.
Выбрав местоположение будущего агрегата на стене, необходимо тщательно исследовать ее на предмет прохождения внутренних коммуникаций как трубопроводных, так и электрических. Помочь в этом могут специальные приборы — металлопроводкоискатели.

Сверлим отверстия, вставляем дюбели и вешаем устройство на стену, зафиксировав его шурупами или болтами.
Нарезаем резьбу на обрезанных концах трубопровода.
Подготавливаем перемычку‑байпас, аккуратно разметив и установив на ней тройники‑отводы для полотенцесушителя и запорный вентиль.
При работе все соединения герметизируем сантехнической паклей или тефлоновой лентой.
Устанавливаем ее в вырезе стояка, используя сгоны, прямые муфты и контргайки, так чтобы отводы‑тройники находились точно напротив вводов нашего устройства.
Сгоны разной длины применяются для подгонки установочных размеров отрезков трубопроводов и упрощения их соединений. Они имеют на концах нарезанную резьбу: короткую с одной стороны и длинную — с другой.
На длинную навинчивается контргайка и муфта. Тройник, уголок или вентиль накручиваются на трубу с одной стороны. В них завинчивается короткой резьбой сгон, который затем длиннорезьбовым концом соединяется с другой стороной трубы муфтой и фиксируется контргайкой.
Прикручиваем к отводам запорные шаровые клапаны, а с ними соединяем вводы нашего агрегата.

Открываем шаровые клапаны к полотенцесушителю, а вентиль на байпасе перекрываем.
Открываем общий кран стояка. Если в системе есть давление воды, тщательно проверяем сделанные соединения на герметичность.

Все! Наш новый полотенцесушитель готов к работе. В этом видео вы можете посмотреть процесс демонтажа и установки нового полотенцесушителя в ванной своими руками:

Работы на трубопроводной системе многоквартирного дома следует проводить, предварительно согласовав их с управляющей компанией, только при наличии достаточного опыта либо под руководством квалифицированного мастера.

Современные полотенцесушители могут быть достаточны сложными по конструкции, такие, например, как двухконтурные. Перед их установкой своими руками следует изучить все технические характеристики и правила монтажа.

Также нужно помнить, что некоторые агрегаты необходимо подбирать по гальванической совместимости с металлическими трубопроводами материалов, из которых они изготовлены.

sansovet.com

Установить водяной полотенцесушитель в ванной своими руками

В одной из предыдущих статей мы рассказывали, как перенести полотенцесушитель в другое место и с какими сложностями можно при этом столкнуться. Сегодня же мы расскажем более подробно о том, как установить полотенцесушитель своими руками. Коснемся как обычных водяных моделей, так и электрических. Помимо этого, разберем монтаж комбинированных змеевиков. Это такие универсальные приборы, которые подключаются к контуру, но при этом могут работать от электричества.

Как подключить водяной полотенцесушитель

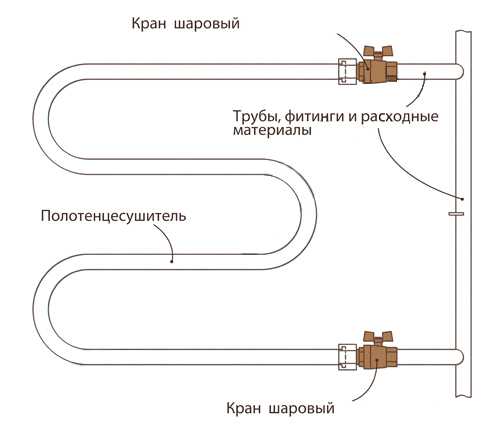

Схема установки водяного полотенцесушителя.

Чтобы разобраться с тем, как установить полотенцесушитель своими руками нужно решить, куда его ставить. Речь не о расположении, а о контуре, на который змеевик будет смонтирован:

на горячую воду;
на систему отопления.

Перед тем как установить полотенцесушитель в ванной выберите место. Иногда после застройщика он расположен не очень удобно и его нужно перенести. Если отталкиваться исключительно от своих нужд и предпочтений, то он может находиться где угодно. Если же брать за основу нормативы, то следует придерживаться определенных правил, о них расскажем немного позже.

Методика как установить полотенцесушитель в ванной зависит от ситуации. Возможные варианты:

ремонт на стадии развалин – голые стены, разводки контура нет, отделки тоже нет;
ремонт завершен или почти завершен – плитка уложена, штробить стены нельзя.

В первом варианте все просто. Можно нарезать штроб как душе угодно, развести трубы в удобную конфигурацию и вывести патрубки под полотенцесушитель в необходимой точке. О том, как прокладывать трубы в стене мы же писали. Обратите внимание, чтобы отводы от труб имели внутреннюю резьбу, так как установить полотенцесушитель в ванной на наружную резьбу качественно достаточно затруднительно. Все дело в упаковке резьбы, если на патрубке она наружная, то аккуратно герметизировать стык будет проблематично.

Если отделочные работы уже выполнены, то установка полотенцесушителя своими руками будет заключаться только в подключении последнего к контуру.

Естественно, что выводы должны быть уже готовы. Если их расположение вас не устраивает, то единственный рациональный вариант – это разводка полимерных труб поверх плитки. Это не очень красиво, но если вариантов нет, никуда не деться, придется смириться, ну или сбивать отделку и штробить стены.

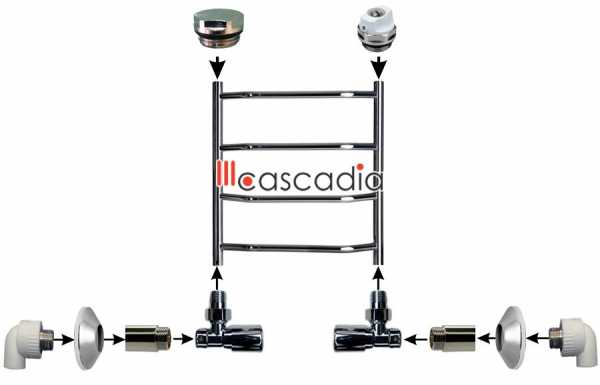

Рассмотрим установку полотенцесушителя своими руками, который в комплекте имеет крепления, так как зигзагообразные змеевики без креплений просто накручиваются на краны американками. Разберём самый распространённый вариант – это когда отводы подготовлены, плитка уложена, ремонт уже готов. Нужно понимать, что места подключения будут немного утоплены в стену, потребуются удлинители. Как подключить полотенцесушитель в ванной:

на резьбу удлинителя наматывается фумлетна, но лучше лен с пастой;
удлинитель вкручивается в посадочные места на контуре;
затем ставятся декоративные чашки;
на удлинители ставятся уголки или угловые краны, если кранов нет на участке контура после байпаса и до змеевика. Резьба кранов также упаковывается;

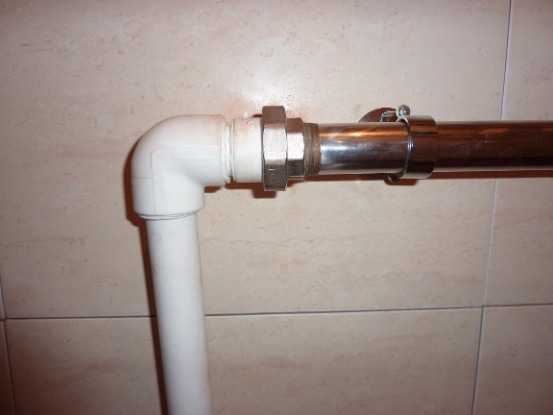

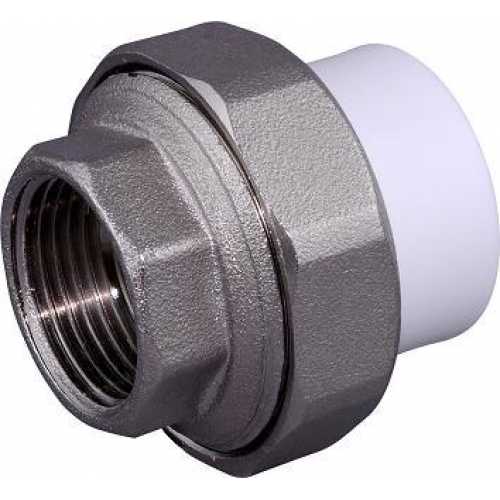

на полотенцесушитель накручиваются американки. Зажимная гайка должна накручиваться на контур, не перепутайте;
наживляется полотенцесушитель на краны или уголки;

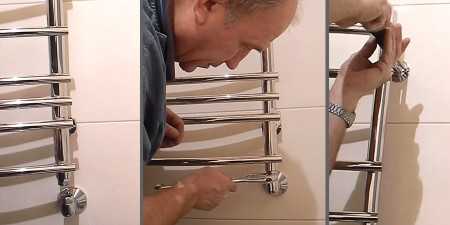

размечаются и просверливаются отверстия для крепления, в которые вставляются пластиковые дюбеля;
устанавливаются крепления, а на них сам полотенцесушитель;
в конце американки накручиваются на краны без упаковки резьбы.

Алгоритм как подключить полотенцесушитель в ванной, в общем, достаточно прост, но есть детали, на которые стоит обратить внимание. Разметка должна быть очень точной, полсантиметра отклонения и вся работа насмарку. Установка змеевика выполняется по уровню. В верхней части устанавливается кран Маевского. Сверлить плитку нужно на низких оборотах и без удара. Есть специальные сверла (копья), но можно проделать отверстие и обычным сверлом по бетону, только нужно следить, чтобы не было перегревания ни сверла, ни плитки.

Чтобы выполнить монтаж труб отопления самостоятельно, нужно обладать хотя бы минимальными навыками и знаниями.

Подробно про монтаж полиэтиленовых труб отопления написано здесь.

Установка электрического змеевика

Вместо розетки можно поставить выключатель.

Чем хороши электрические змеевики, так это простотой монтажа. Тут не имеет значения ни высота установки полотенцесушителя, ни месторасположение, главное, чтобы вам было удобно. Конечно, должен быть доступ к розетке или хотя бы электрической коробке. Вариантов установки полотенцесушителя электрического два:

запитать напрямую от проводов;
вставить вилку в розетку.

Ведь есть разные модели электрических полотенчиков. Одни из них мобильные, то есть со штекером, а вторые устанавливаются стационарно. Разбирать агрегаты с вилкой смысла нет, их достаточно вставить в розетку и дело сделано. А вот подключение непосредственно к сети немного сложнее. Можно заранее предусмотреть провода для полотенцесушителя, так же как и для зеркала. В таком случае также трудностей нет.

Если же нужно разбираться с проводами в коробке, то, как минимум, потребуется индикатор – это такая отвертка со светодиодом внутри. Как правильно установить полотенцесушитель? Ищем плюс, то есть фазу. Проводка может быть двухжильной или трёхжильной. Если провода три, аккуратно проверяем каждый индикатором, там, где лампочка загорелась и будет плюс. Обратите внимание на его расположение. Трехжильный провод подключают следующим образом:

плюс;
земля;
минус.

То есть провод рядом с плюсом будет заземлением, а следующий нолем. Провод нужно уложить в пластиковый короб, который аккуратно приклеивается жидкими гвоздями к кафелю. Естественно, все контакты должны быть заизолированы.

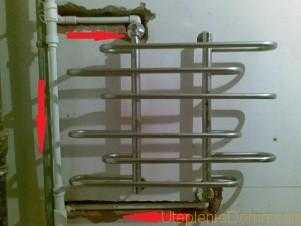

Теперь разберем, как установить водяной полотенцесушитель с электрическим тэном. Есть и такие приборы, они называются комбинированными. Правила установки такие же, как и обычного водяного змеевика, только дополнительно надо подключить тэн в сеть.

Важно сделать заземление. Еще раз: важно сделать хорошее заземление.

Установка водяного полотенцесушителя с электрическим тэном позволит вам пользоваться змеевиком при наличии горячей воды или в отопительный сезон, в зависимости, куда он установлен, абсолютно бесплатно. При отсутствии горячего теплоносителя, можно использовать в качестве нагревательного элемента тэн. Только обязательно полотенчик отсекается кранами от контура. Дополнительно нужно рассчитать количество жидкости в нем, чтобы ей было куда расширяться.

Правила и нормы установки полотенцесушителя

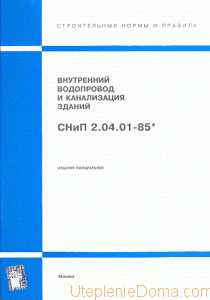

Документ, регламентирующий правила установки полотенцесушителей в ванной комнате.

Методику как повесить полотенцесушитель в ванной мы уже разобрали, осталось определить правила. Чтобы не ошибиться достаточно взять за основу строительные нормы и правила (СНИП 2.04.01.85). В них изложены все требования к схеме установки полотенцесушителя:

отдаленность змеевика от стояка не должна превышать полуметра, оптимально около 35 см;
расстояние между патрубками отвода от центрального стояка к змеевику также должно быть не более полуметра;
смещение места соединения змеевика с патрубком не должно превышать 35 см в сторону от стояка;
теплообменник по стандарту должен быть на высоте 120 см от пола, но не менее 95 см и не более 170 см;
обязательно крепить змеевик на кронштейны. Подойдут и кронштейны для батарей.

Правила установки полотенцесушителя разработаны не только для соблюдения техники безопасности, а и для удобства пользователя. Хотя иногда все же возникают сомнения по этому поводу. «Где в ванной разместить полотенцесушитель?» — думали проектировщики и решили, что лучше всего над умывальником. И это далеко не выдумки, а суровая реальность, как и маленькие кухни в типовых панельных домах советского периода. К счастью новые дома лишены таких недостатков, в них все очень даже продуманно. Все же время такое, что от количества уже перешли к качеству. Какой спрос, такова и пропозиция.

Если сравнивать металлопластиковые трубы для отопления с пропиленом, то первые имеют ряд преимуществ.

В каких случаях не применяются оцинкованные трубы в системах отопления рассказано здесь.

Итоги и рекомендации

Мы с вами уже разобрались, как подключить водяной полотенцесушитель. Основные моменты: делать все по уровню и аккуратно, следовать СНИПам и стараться их не нарушать. Не стоит забывать о шаровых кранах перед самим полотенцесушителем. Если предусмотрен байпас, то краны ставятся после него. Где расположить полотенцесушитель в ванной дело ваше, но по правилам он должен находиться там, где его поставил застройщик. А ставятся они, как и все другие отопительные приборы в местах предусмотренных проектом.

Электрические полотенцесушители можно ставить где угодно. Это как электрический обогреватель, только другой формы, суть одна и та же. Главное, чтобы было хорошее заземление. Если вы не уверены в своих навыках монтажника, то лучше заплатить специалисту за установку полотенцесушителя. Стоит это не очень дорого, времени занимает мало, зато есть гарантии качества. Все же полотенчик стоит денег и не сказать, чтобы был он копеечным, поэтому повредить его по неаккуратности не хотелось бы. Лучше положиться на умелые руки сотрудников подрядческих контор.

utepleniedoma.com

инструкция, монтаж и видео » SanDizain.ru

Как организовать подключение полотенцесушителя, не прибегая к помощи специалиста? Пошаговая инструкция позволит максимально упростить такой процесс, как установка полотенцесушителя в ванной, и успешно справиться с этой задачей всего за 2 часа.

Исправно работающий в ванной комнате полотенцесушитель — это функциональный прибор, который создает благоприятный микроклимат, исключающий появление грибка, сырости или плесени. В целом, установка полотенцесушителя — процесс несложный, поэтому можно вполне справиться всего за пару часов своими руками, не привлекая сантехника.

Современные модели бывают Г-, П-, Ф-, М-образными, а также в виде лесенки, на которой удобно сушить полотенца и белье.

На рынке представлены 3 типа устройств:

электрические;
водяные;
комбинированные.

Наиболее эффективным считается водяной сушитель, монтаж которого предусмотрен одним из двух методов: к ГВС (системе горячего водоснабжения) или к отопительным трубам. Так как он является наиболее распространенным вариантом, рассмотрим детально порядок именно его установки.

Как выбрать водяной полотенцесушитель: видео

Необходимые материалы и оборудование

сушилка;
болгарка;
ударная дрель;
строительный уровень;
карандаш;
разводной ключ;
крепежные кронштейны;
трубы и фитинги;
сварочный аппарат;
шаровые краны;
нож;
ФУМ-лента.

Установка полотенцесушителя: возможные варианты подключения

Схема подключения полотенцесушителя предусматривает один из двух возможных вариантов врезки трубы:

к ГВС;
к системе отопления.

Предпочтительным является первый вариант, позволяющий использовать сушилку практически круглый год, а не только в отопительный сезон. При подключении к отопительной системе сушилка будет работать только в холодное время года. Кроме того, монтаж полотенцесушителя в систему отопления более сложный, так как необходимо полностью перекрывать тепло в доме и сливать воду из труб, а это не рекомендуется делать в сильные морозы, чтобы не заморозить весь стояк.

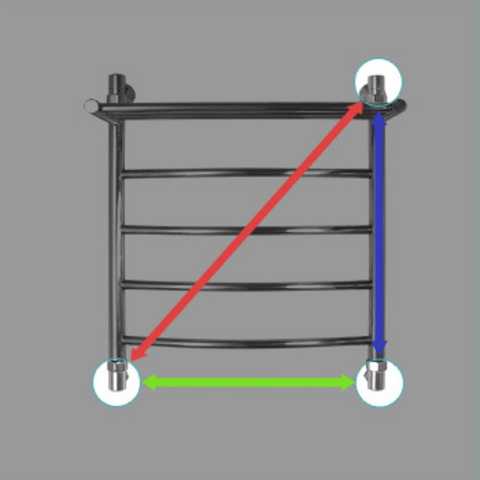

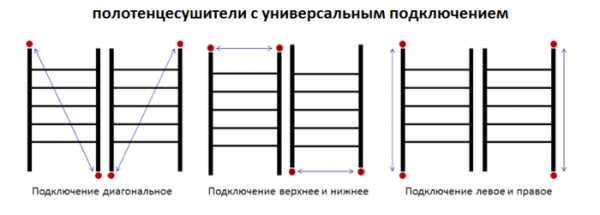

Возможные способы подключения:

возможные варианты подключения полотенцесушителя

вверху — с одной стороны оборудования нагретая вода подается через вход сверху, а отводится с другой стороны снизу;
внизу — устройство имеет с одного конца ввод для подачи воды снизу, а с обратной стороны расположен отвод;
внизу по центру — ввод/вывод направлены к нижней перекладине;
диагональное — вода поступает с одной стороны сверху, а отвод производится внизу по диагонали;
одноточечное — подключение осуществляется из одной точки внизу.

Важно! Полотенцесушитель не сможет функционировать, если ввод горячей воды осуществляется сверху, а вывод — по той же стороне, но снизу. В таком случае не будет циркуляции водяного потока, и оборудование не нагреется!

Наиболее эстетично выглядит установка полотенцесушителя при боковом подсоединении, хотя монтаж будет несколько сложнее и потребуется тщательно заизолировать соединения. Такой вариант предпочтителен в случае, если трубы в ванной максимально утоплены в поверхность стены, за исключением наружных выходов. Зачастую выполняется демонтаж полотенцесушителя, сохранившегося еще с советских времен — для его замены подбирается модель аналогичного диаметра, которая будет подключаться внизу.

Порядок работ при подключении к ГВС

I этап. Выполняется демонтаж полотенцесушителя.

Из оборудования сливается вода, после чего оно аккуратно снимается со старых кронштейнов. Удалить устройство достаточно легко своими руками: его откручивают от трубы подачи горячей воды или осторожно обрезают болгаркой (если изделие приварено).

Демонтаж полотенцесушителя

При обрезке важно оставить длину трубы, которой будет достаточно для нарезания будущей резьбы. После этого рисуется разметка места для монтажа.

Внимание! Демонтаж в многоквартирных зданиях проводится только после отключения подачи воды! Работы согласуются с ЖЭК.

II этап. Монтаж шаровых кранов, байпаса.

По сути, байпас является отрезком трубы со специальными соединительными элементами. На концы сушилки своими руками монтируют шаровые краны — с их помощью можно перекрыть поток воды при аварии или ремонтных работах. Безусловно, установка полотенцесушителя возможна и без перемычки, но использовать байпас все-таки рекомендуется, чтобы была возможность на случай ремонта перекрывать шаровый кран только в одной квартире, а не во всем здании.

Схема подключения полотенцесушителя с байпасом

В качестве труб можно использовать как черный металл, так и медь, металлопластик либо пластик. При этом, выполняя подключение к трубам подачи горячей воды водяного полотенцесушителя, важно соблюдать расстояние от трубы до примыкающей стены — для диаметра подводящей водяной трубы 40–50 мм до стены должно оставаться 50-55 мм, а если диаметр до 23 мм, то соблюдается расстояние 35 мм.

III этап. Крепление кронштейнов и сушилки.

Подключение полотенцесушителя

Опоры монтируются в стену — в последующем на них и будет навешиваться сушилка. Если требуется сделать отверстия в стене, где лежит кафель, используют дрель со специальным сверлом, затем вставляются пластиковые дюбели в отверстия, и вкручивают шурупы.

Внимание! Запрещено приваривать полотенцесушитель к опорам! Это может вызвать температурные деформации.

После этого остается подключить оборудование к стояку:

используя фитинги, изделие присоединяется к вентилям, расположенным на перемычке;
затягиваются крепления;
уплотняются резьбовые соединения.

Подключение полотенцесушителя

Как только навешивание выполнено, проверяется герметичность соединений. Краны открываются очень плавно во избежание гидроудара. Ни в коем случае на поверхности не должно быть влаги, капель и пр.

Подключение электрического полотенцесушителя

Электрическая сушилка — это бытовой нагревательный прибор, не требующий врезки в водопровод. Монтаж оборудования гораздо проще, но обязательно необходимо обеспечить полную изоляцию электричества, так как в ванной комнате любая утечка тока может нести угрозу для жизни. Необходимо сделать заземление и подключить УЗО для защиты от перепадов напряжения.

В основном рекомендуется вывод розетки за пределы ванной комнаты, но прибор без термостата может подключаться в розетку, находящуюся в ванной. При необходимости его можно вынимать из розетки, чтобы сократить потребление электроэнергии. Розетка должна быть с влагозащитным корпусом и крышкой для изоляции, а провода спрятаны в штробу. Запрещено устанавливать розетку на стене, выходящей на улицу, — это может вызывать короткие замыкания из-за образования конденсата.

Важно! Если вы не умеете работать с электропроводкой, лучше доверить работы по подключению электроприбора профессиональному электрику.

Видео: Установка вертикального полотенцесушителя

Видео: Установка горизонтального полотенцесушителя

sandizain.ru

Установка полотенцесушителя: видео-инструкция по монтажу своими руками, как установить правильно, виды

Отопительные радиаторы для ванной комнаты, как таковые по проекту не предусматриваются, но при системе централизованного отопления в этом помещении обязательно существует отвод для подключения. Установка полотенцесушителя своими руками в такой ситуации не представляет собой особого труда и затрат.

Но иногда приходится делать подвод и при этом сохранить схему автономного отопления, чтобы не возникло, так называемое «малое кольцо».

Полотенцесушитель в ванной

О полотенцесушителях и монтаже

Водяной полотенцесушитель, по сути, представляет собой тот же радиатор, но с несколько иными функциями, которые заложены в его названии. Для его подключения нужны две трубы – «подача» и «обратка», совпадающие с входным и выходным отверстием прибора.

Обо всём этом вы узнаете ниже, а также на этой странице есть видео инструкция, которая наглядно закрепит ваши знания.

Виды полотенцесушителей

Полотенцесушитель на четыре входа

Чтобы установить полотенцесушитель для ванной, нужно подключить к нему две трубы – одну с подачей, а другую с оттоком горячей воды. Но иногда сам прибор имеет четыре точки подключения, и от их выбора будет зависеть интенсивность нагрева.Как правило, в таких ситуациях используется три схемы запитки – нижняя, боковая или диагональная.

Простой, двухсторонний полотенцесушитель

Так же возможен монтаж полотенцесушителя с двумя точками подключения. В такой ситуации всё очень просто и логично – одна сторона трубы служит входом, а другая – выходом. Единственным условием его крепления здесь будет горизонтальное положение труб для возможной сушки чего-либо.

Четырёхвходовый полотенцесушитель усложнённой конфигурации

Для автономного или централизованного отопления можно использовать самые разнообразные полотенцесушители водяные – установка и подключение будет зависеть и от их конфигурации и от системы подачи воды. Все основные способы монтажа, их преимущества и недостатки будут рассмотрены ниже.

Простое подключение полотенцесушителя

Обычное подключение полотенцесушителя

Как вы уже, наверное, поняли из вышесказанного, схема установки полотенцесушителя довольно проста – к одному концу подводится подача воды, а к другому – отток или обратка.Обратите внимание на фотографию сверху, и принцип сразу станет понятен, но, там есть ещё перемычка, которая может закольцевать воду в том случае, если нужно произвести отключение.
Чтобы понять, как правильно установить водяной полотенцесушитель при централизованном отоплении, важно знать, что стояк для них в большинстве случаев поднимается отдельно от подачи на радиаторы.По сути, приборы получаются врезанными в эту трубу и если поставить в какой-либо из квартир заглушку, то тем самым вы отключите все устройства, находящиеся в этом стояке. То есть, каждый полотенцесушитель здесь является частью самой трубы, и если вы его снимаете, значит, разрываете стояк.
Во избежание заглушки стояка, монтаж полотенцесушителя своими руками производится с запасным каналом прохода воды. Во время работы прибора кран на проходной трубе остаётся в закрытом положении.

Замена полотенцесушителя металлопластом

Получается, что перекрыв краны для прибора, можно производить ремонт полотенцесушителей или их замену. Но возможны ситуации, когда элементарно не хватает средств на покупку нового змеевика в ванную и если это происходит в зимний период, то согласитесь, ситуация не из приятных.Чтобы как-то пережить время безденежья, вместо сушилки можно поставить обыкновенный кусок металлопласта, который вы сможете использовать почти неограниченный период времени.

Хомут для полотенцесушителя с дюбелем

А теперь, давайте разберёмся, как установить водяной полотенцесушитель на стену. Для его фиксации применяются хомуты, хотя в редких случаях бывают приборы с интегрированным креплением.Тем не менее, суть монтажа к стене заключается в привинчивании обогревателя на дюбель в одном или нескольких местах.

Рекомендация. Хомуты чаще всего продаются в комплекте с полотенцесушителем, и дюбели прилагаются туда же, но они, как правило, довольно мелкие и не в состоянии выдержать большую нагрузку.Такие дюбели хороши при жёстко зафиксированных трубах подачи и обратки, но если последние выходят из ниши для стояков, то они будут держаться на одном кафеле и для консолей понадобится более мощная фиксация.

Схемы подключения полотенцесушителя

Схема крепежа и подключения полотенцесушителя

Фиксация самого полотенцесушителя не совсем «мёртвая», так как на многих из консольных устройств существует система регулировки, которая позволяет придвинуть или отодвинуть прибор от стенки.Такие изменения можно производить при помощи шпильки с резьбой, просто вкручивая или выкручивая её и тем самым изменяя длину кронштейна. Хотя есть и неподвижные фиксаторы, для которых важно точно рассчитать расстояние углового фитинга, чтобы он сошёлся с отверстием обогревательного прибора.
Мы продолжаем рассматривать монтаж полотенцесушителя – видео и фотоматериалы, и сейчас разберёмся, как подсоединяется фитинг к входному и выходному отверстию. Ещё раз обратите внимание на схему вверху, на её правую часть – там показано входное отверстие в разобранном виде в порядке очерёдности сборки.
Вместо крана Маевского (клапана Маевского) может быть фитинг для подключения полотенцесушителя, но как установить полотенцесушитель водяной на уже запаянную МРН (муфта с резьбой наружной) или МРВ (муфта с резьбой внутренней)? Для этого в качестве переходной муфты используется так называемая «американка». Причём некоторые приборы продаются уже в комплекте с таковой.

Паечная американка (муфта)

Если есть потребность установить американку, то это обычно паечный вариант, ведь сейчас и разводку делают из экопласта и подгонку на нужное расстояние из него же.Подгонка делается в тех случаях, которые описывались выше, при централизованном отоплении с уже готовым стояком для сушилок. В таком случае монтируется паечный кран и в него запаивается паечная сторона американки.

Совет. Для сушилок при централизованном отоплении с отдельным стояком не используют радиаторные краны. Радиаторный кран предназначен для регулировки потока воды, и если его установить в одном месте, то изменение проходного объёма в вашей квартире будет идентичным на всём стояке, а вы не имеете права регулировать поток для всех квартир одновременно.

Схема врезки в стояк без его разрыва

Несколько по-иному будет выглядеть установка водяного полотенцесушителя при врезке в стояк или трубу подачи без разрыва потока.То есть, в данном случае отопительный прибор врезается в трубу, но его проходимость никак не повлияет на общую подачу воду. В таких случаях можно использовать радиаторные краны, регулируя температуру сушилки мощностью протока.
Такое подключение чаще всего используют при автономном отоплении, где есть возможность самостоятельно произвести разводку всех труб, вне зависимости от соседей.Но если у вас будет установлена перемычка для протока, как это показано на одной из фотографий, то вы сможете использовать, этот же, метод и для централизованной системы с отдельным стояком для полотенцесушителей.

Схема трёх видов подключения (нижнее, боковое и диагональное)

Обратите внимание на устройство полотенцесушителя на схеме вверху, и вы увидите возможность трёх способов подключения – нижнего, бокового и диагонального. Этот прибор располагает четырьмя входными отверстиями, поэтому и предоставляется столько возможностей. Следует сказать, что из трёх видов отличается только одно – подключение по диагонали, обозначенное на рисунке красной полосой.
Если вы не знаете, как установить полотенцесушитель, то просто запомните, что при диагональном подключении осуществляется наиболее интенсивный проток воды через все трубы прибора. Боковой и вертикальный способ несколько тормозят подачу воды и, следственно, температура будет ниже.
Следует отметить, что в капитальном смысле осуществляется только ремонт полотенцесушителей электрических, а водяные могут пройти лишь профилактическую чистку. В случае протекания трубы у водяной сушилки её просто меняют на новую.

Заключение

Если производится установка полотенцесушителя водяного в ванной с общим стояком подачи горячей воды, то в первую очередь нужно определить размеры прибора. Учтите, что передвинуть стояк вам не удастся и когда сушилка не войдёт по расстоянию между фитингами и стеной, то вам ничего не останется, как покупать другую или поменять её, если это возможно.

eto-vannaya.club

Подключение полотенцесушителя своими руками: как правильно установить и подключить водяной

Выполняя ремонт ванной, вам придется решить – осуществлять подключение полотенцесушителя своими руками, или же привлекать к этому профессионалов. Данная статья содержит рекомендации по подключению полотенцесушителя, и даже если вы не будете заниматься этим сами – полученная информация поможет контролировать процесс монтажа.

А это во многих случаях помогает серьезно улучшить качество работы!

Монтаж полотенцесушителя

Монтаж полотенцесушителя: общие сведения

Куда подключаем?

Схема подключения полотенцесушителя предусматривает два варианта врезки трубы:

В систему отопления (неважно, централизованную или автономную)
В систему горячего водоснабжения

В большинстве случаев предпочтителен именно второй вариант, так как, во-первых, горячая вода в системе отопления есть только в отопительный сезон — т.е. полгода в лучшем случае. В то же время как горячая вода в трубах есть практически постоянно.

Во-вторых, сам процесс подключения полотенцесушителя к отопительной системе можно реализовать только вне отопительного сезона: в мороз никто вам не разрешит перекрывать отопление и спускать воду из труб, так как последствия этого для дома могут быть поистине катастрофическими.

Способ подключения

Перед тем как подключить полотенцесушитель, необходимо определиться со способом его подключения. В большинстве домов советской постройки полотенцесушитель представляет собой зигзагообразную трубу на стене ванной, и если вы планируете ее заменить – необходимо будет подбирать модель полотенцесушителя соответствующего диаметра с нижним подключением.

Подключенный полотенцесушитель

А вот если при ремонте ванной комнате вы «утопили» труб в стену, оставив только выходы – здесь могут быть установлены полотенцесушители водяные с боковым подключением. Монтировать их сложнее, однако выглядит такая конструкция не в пример лучше.

Обратите внимание!

При установке полотенцесушителя такого типа необходимо очень качественно изолировать все соединения, потому что когда протекает полотенцесушитель, трубы которого скрыты в стене – устранение неисправности является очень трудоемким.

Подключение к системе горячего водоснабжения

Процедура монтажа водяного полотенцесушителя

Порядок выполнения работ

Водяной полотенцесушитель вполне можно подключить своими руками.

Если вы хотите знать, как правильно подключить полотенцесушитель – то лучше всего следуйте по этой схеме:

Демонтаж старого полотенцесушителя
Монтаж кранов
Установка нового полотенцесушителя
Проверка качества установки

При правильном подходе вся процедура занимает не более нескольких часов. Каждый из вышеприведенных этапов мы рассмотрим отдельно.

Демонтаж полотенцесушителя

Перед тем как подключить водяной полотенцесушитель, необходимо удалить старый.

Делается это следующим образом:

Перекрываем подачу горячей воды в трубу, на которой присоединен полотенцесушитель. Сделать это можно, обратившись с ЖЭК, либо же самостоятельно (по согласованию с ответственным лицом, например, председателем кооператива) перекрыв соответствующий вентиль.
Полотенцесушители с боковым подключением, а также – любые полотенцесушители , которые не являются неотъемлемой частью трубы горячего водоснабжения, демонтируем, откручивая резьбовые соединения.
Если резьба «прикипела», или полотенцесушитель просто приварен к трубе – обрезаем его с помощью болгарки.

Обратите внимание! При демонтаже полотенцесушителя обрезку нужно проводить с таким расчетом, чтобы участок трубы был достаточен для нарезания резьбы.

Демонтированный полотенцесушитель снимаем с кронштейнов.

Монтаж кранов

Далее можно приступать к монтажу кранов. Если старый полотенцесушитель мы срезали – на остатках трубы нарезаем новую резьбу плашкой соответствующего диаметра. Если же резьба на трубах осталась – ее тоже следует «прогнать» для улучшения качества резьбового соединения.

После приведения резьбы в порядок устанавливаем запорную арматуру – краны.

Делается это для того чтобы:

Регулировать интенсивность работы полотенцесушителя, открывая или закрывая краны
При необходимости ремонта (например, если течет полотенцесушитель) или замены полотенцесушителя можно было перекрыть воду и произвести необходимые действия.

Обратите внимание!

Если вы планируете устанавливать перемычку – так называемый «бай пас», предусмотреть ее установку нужно уже на этом этапе.

Схема подключения с «бай-пасом»

Монтаж полотенцесушителя

В зависимости от того, какой тип подключения у полотенцесушителя, выбираем фитинги – прямые или угловые.

Все резьбовые соединения уплотняем с помощью льняной подмотки. Для конических резьбовых соединений применяется лента ФУМ.

Присоединение полотенцесушителя к трубе

Присоединяем полотенцесушитель к фитингам, затягиваем крепления, следя за тем, чтобы не повредить резьбу.

К стене полотенцесушитель крепим либо с помощью хомутов, либо с помощью специальных телескопических держателей.

Здесь важно правильно выбрать расстояние от стены (штукатурки или облицовки) до оси труб полотенцесушителя:

Если диаметр труб менее 23 мм — расстояние должно составлять 35 мм и более
Если диаметр труб 40-50 мм – минимальное расстояние составляет 50 мм

Фитинги для подключения

Подключенный полотенцесушитель необходимо проверить на герметичность, проведя пробный пуск. Если все нормально, и протечек нет – прибором можно пользоваться.

Подключение электрического полотенцесушителя

Отдельно следует рассмотреть такой вопрос как подключение электрического полотенцесушителя. Здесь наиболее важным этапом является корректное подключение устройства к электрической сети, что позволит избежать возникновения короткого замыкания или возгорания.

Подключение электрического полотенцесушителя

Для этого обязательным является:

Заземление полотенцесушителя
Подключение устройства через устройство защитного отключения (УЗО, в народе именуемое «автоматом»)

Обратите внимание!

Если вы планируете подключать электрический полотенцесушитель к розетке, расположенной непосредственно в ванной комнате, необходимо установить розетку с влагозащищенным корпусом.

Иными словами, розетка должна быть «утоплена» в стену, а ее отверстие должно закрываться специальным изолирующим колпачком.

Если вы внимательно изучите всю информацию, изложенную в данной статье, то скорее всего, вопроса как правильно установить полотенцесушитель у вас возникнуть более не должно. Так что с самостоятельной установкой этого устройства вы точно справитесь!

eto-vannaya.club
