Трёхполюсная штепсельная розетка: устройство, классификация, установка при скрытой и наружной проводке

Трёхполюсная штепсельная розетка — это один из самых популярных видов конструкций. Она предназначена для подключения различных электрических приборов к сети. Это устройство очень просто монтируется и качественно выполняет предусмотренные обязанности. При правильной эксплуатации такая розетка может прослужить довольно длительный период и стать незаменимым помощником.

Перед тем как приступать к выбору и монтажу, необходимо изучить, что такое трёхполюсная розетка. Это довольно простое устройство, которое обладает несколькими отличительными характеристиками по сравнению с другими видами. Штепсельные розетки состоят из 3 основных элементов:

  1. Корпус. Эта деталь конструкции состоит из лицевой панели и рамки. Главная задача элемента розетки — защита людей от случайного прикосновения к контактам и поражения электрическим током. Кроме этого, корпус часто выполняет декоративную функцию. Производители стали выпускать оригинальные модели, которые идеально подойдут под стиль интерьера. Эта деталь может изготавливаться с одним или двумя гнёздами. При необходимости установки спаренной розетки лучше всего выбирать устройства с пластиковой сердцевиной и объединять их в общую раму. Лицевая панель изготавливается из термостойкого пластика, который хорошо противостоит повреждениям. Некоторые современные модели оснащаются дополнительными элементами: кнопкой, защитной крышкой, шторками и подсветкой.
  2. Колодка. Это самая важная деталь конструкции, которая помогает удерживать контакты с крышкой. Изготавливаться она может из керамики или карболита. При использовании первого материала нужно быть готовым к частой поломке колодки. Это обуславливается хрупкостью керамики и её низкой прочностью. Второй вариант более крепкий, но в современных устройствах он встречается довольно редко. Колодка применяется для монтажа розеток открытого и закрытого типа.
  3. Контакт. Этот элемент устройства выступает в качестве источника питания. Благодаря ему происходит непрерывная подача электричества к бытовым приборам. Величина силы тока, который проходит через контакты, может варьироваться в пределах от 10 до 16 ампер. С помощью специальных зажимов один из контактов подключается к проводнику, а другой — к вилке электроприбора. Изготавливаются эти части розетки из различных металлических сплавов, обладающих высокими показателями упругости. Из-за этого достигается надёжное соединение между контактами прибора и вилкой.

Параметры классификации

Штепсельная розетка изготавливается в различных видах.

Все они отличаются друг от друга и классифицируются по определённым параметрам. Это позволяет потребителям сузить круг поиска нужной модели и приобрести максимально подходящий для них вариант.

По используемой электросхеме

Этот параметр считается одним из основных и разделяет все розетки на 2 типа. Оба они обеспечивают безопасное и надёжное подключение к электросети.

Выделяются такие типы устройств:

  1. Трёхполюсные. Эти розетки применяются только в тех случаях, когда есть возможность подключения к заземлению. Его присоединяют при помощи отдельного контакта. Отверстия под штифты вилки размещаются немного ниже, чем для заземляющего. Благодаря этому трёхполюсные устройства идеально подходят для подключения электроплиты, кондиционера и других бытовых приборов.
  2. Без заземления. В отличие от трёхполюсных, они имеют только 2 контакта и предназначаются для соответствующей электропроводки. При этом в ней не должно быть специального заземляющего контакта. Розетки без заземления устанавливаются в старых зданиях, где никогда не проводилась замена старой проводки на новую. Эти устройства стоят намного дешевле трёхполюсных, но не дают возможности дополнительно обезопасить себя и используемое оборудование.

В зависимости от вида конструкции

По этой характеристике также выделяются два типа розеток. Они применяются для различных способов проведения электрического кабеля (наружного и скрытого).

Различают такие виды изделий:

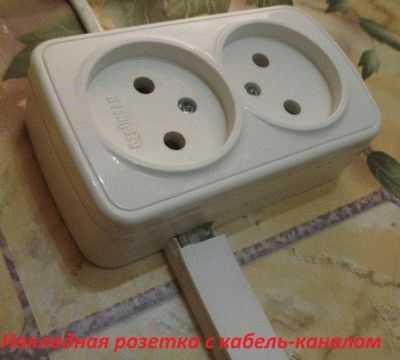

  1. При наружной установке. Этот вариант используется только при прокладывании открытой проводки. Конструкция крепится к поверхности стены при помощи неутопленного подрозетника. Её основой является пластмассовый корпус, который защищает владельца помещения от всех опасностей, связанных с электричеством. Современные наружные розетки оснащаются дополнительной защитной крышкой и подсветкой. Более дорогие модели могут включать в себя ещё и таймер отключения.
  2. При скрытой проводке. Штепсельная розетка утопленного типа используется для проведения внутреннего электричества. Корпус такого устройства находится в специальной монтажной коробке, а все провода вмуровываются в стену помещения. Благодаря такой особенности достигается отсутствие выступающих частей конструкции и экономия свободного пространства. Вилка прижимается к контактам при помощи пружинной шайбы. Один её конец достигает упора, а другой — корпуса.

По степени защиты от влаги

Все приборы, которые используются для подключения к электрическому току, обязательно должны быть защищены от попадания влаги. В противном случае есть высокая вероятность короткого замыкания.

По показателю влагозащищённости розетки разделяются на следующие категории:

  1. Полугерметичные. Эти простые устройства защищены от попадания воды только корпусом. Поэтому их лучше всего использовать в помещениях с низким уровнем влажности или отсутствием вероятности попадания влаги. Устанавливать такие розетки можно в спальнях, гостиных, коридорах и прочих сухих комнатах.
  2. Влагозащищённые. Такие устройства монтируются в тех зданиях и строениях, где существует вероятность возникновения повышенной влажности (сауна, баня, ванная комната). В таких розетках предусмотрено наличие специальной мембраны, которая выполняет защитную функцию и оберегает контакты от попадания влаги. Кроме этого, могут применяться плотные и прочные резиновые кольца. На корпусе прибора имеются специальные канавки, по которым стекает конденсат или попавшая вода. Это позволяет отвести бо́льшую часть жидкости и упростить работу защитной мембраны. Влагозащищенные розетки монтируются только наружным способом.

Самостоятельный монтаж

Установка штепсельных трёхполюсных розеток выполняется довольно просто, но требует определённых затрат времени. Самостоятельно выполнять работу можно только в тех случаях, если есть необходимые знания и опыт.

Если нет стопроцентной уверенности в успехе процесса, то лучше обратиться к квалифицированному специалисту. Это не только поможет качественно установить конструкцию, но и снизит вероятность получения серьёзной травмы.

Наружный способ

Это самый простой способ установки, который без труда можно выполнить своими руками. Для успешного завершения необходимо чётко соблюдать последовательность действий и не пропускать ни одного этапа.

Порядок выполнения работы:

  1. В помещении отключается подача электричества.
  2. Затем производится разметка на стене. Делается это по заранее продуманному и составленному чертежу.

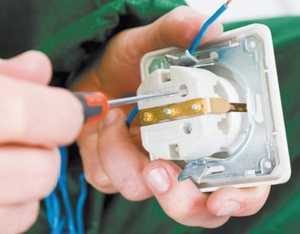

  3. После этого берётся розетка и аккуратно разбирается. Выкручиваются все болты, и снимается верхняя крышка.
  4. В стене просверливаются отверстия. Проще всего выполнить эту операцию при помощи дрели, работающей от аккумулятора.
  5. Основание сопоставляется с разметкой и прикручивается.
  6. На следующем этапе проводится электрический кабель от распределительного щитка к устройству.
  7. Он крепится к стене при помощи специальных покупных или самодельных скоб.
  8. Протянутый провод подключается к розетке.
  9. В самом конце устанавливается корпус и затягивается болтами.
  10. Как только монтаж завершён, включается электричество, и розетка тестируется на работоспособность.

Утопленный вариант

Такой способ установки намного сложнее, так как требует больших затрат времени и сил. Во время работы важно не только правильно подключить конструкцию, но и качественно скрыть её в стене.

Процесс монтажа состоит из следующих этапов:

  1. В квартире, офисе или частном доме отключается электрический ток.
  2. Разрабатывается схема расположения одной или нескольких розеток, и на стену наносится соответствующая разметка.
  3. В стене проделывается отверстие, в которое будет спрятана коробка розетки. Эту работу лучше всего выполнять при помощи молотка и зубила.
  4. Края и стенки «ямки» тщательно выравниваются.
  5. Проводка пропускается через специальные отверстия в нижней части подрозетника.
  6. Коробка устанавливается в выбитую часть стены и фиксируется там с помощью штукатурки, гипсового клея или любой другой строительной смеси.
  7. После этого конструкция ост

etkfaza.ru

Розетка штепсельная, основные характеристики

Розетки и выключатели  за видом и типом применения относятся к электроустановочному оборудованию и выполняют важную функциональную роль в электросетевой системе. Современные электроустановочные изделия немного изменили внешний вид, но суть и принцип работы остались прежними.

Этимологически, название розетки произошло от декоративного элемента круглой формы «розетта». Техническое название устройства — розетка штепсельная. Является необходимой частью штепсельного соединения наряду с другой частью соединения — вилкой. В неформальной разговорной речи их еще называют «мама» и «папа».

Каждая розетка имеет такие основные элементы:

  • контакты;
  • колодка-основание;
  • защитный корпус.

Контакты — основные рабочие элементы розетки. Через них осуществляется передача энергии с силового провода на контакты электроприбора. Материалом контакта служит металлический сплав, как правило, цветных металлов, имеющий необходимую степень упругости для надежного и безопасного соединения вилочных штырей с розеточными разъемами. На одной стороне контактов имеются зажимы, закрепленные винтовым или клавишным соединением к силовому кабелю, на другой — происходит контактное взаимодействие с вилкой

Колодка несет функцию основания розетки, то, что удерживает и фиксирует крепеж контактов и защитный корпус. Из соображений пожарной безопасности и во избежание получения травм электрическим током состоит из керамических материалов или карболита, в современных розетках используется прочный и огнестойкий пластик. Во встраиваемых розетках колодки дополняются креплениями для установки и фиксации в подрозетнике — посредника между розеточным отверстием в стене и самой розеткой.

Защитный корпус — это покрышка колодки с контактами с соответствующими отверстиями для штепсельной вилки. Одновременно предохраняет от непосредственного контакта с электропроводящими проводами и выполняет декоративную функцию.

Может иметь дополнительно защитные шторки, кнопки выталкивания вилки, лампы подсветки и так далее.  Крышки изготавливаются  из небьющейся  и термостойкой пластмассы,  имеют богатую цветовую гамму и  различные декоративные вставки.

Также разделяют штепсельные розетки на два основных типа – встроенные и накладные. Встроенная розетка имеет колодку с контактами, погруженную в стену, и ее защитный корпус только немного выступает от плоскости стены. Накладная розетка устанавливается в помещениях с открытой электропроводкой или для предотвращения попадания влаги, в последнем случае дополнительно имеет специальную влагозащитную крышку.

Заказать и купить розетки и выключатели, а также другие электротовары можно на сайте «Электрика и Кабель».

Выбрать и купить розетку — это половина дела, теперь ее необходимо правильно установить, можно вызвать электрика и надеяться на его профессионализм, но можно установить розетку и самому. Как правильно установить розетку, а главное безопасно, смотрите в видео. Учитесь и набирайте опыт. Удачи!

consultinfo.net

Штепсельная розетка, электромонтажные изделия



Доброго времени суток, дорогие друзья! Я рад приветствовать вас на своём сайте podvi.ru. Сегодня я хотел рассказать вам о том, что такое штепсельная розетка. Такой предмет, как розетка, наверное, знаком всем, а вот слово штепсельная возможно кому-то и не ясно. Итак, штепсельная розетка — это электрический соединитель, состоящий из защитного корпуса, двух отверстий для штифтов вилки, плоских штифтов внутри и пружины.

Штепсельные розетки отличаются по количеству контактов

  1. Двухконтактная;
  2. Трехконтактная : а) с плоскими контактами — двумя питающими и одним заземляющим; б) комбинированные — с двумя питающими контактами цилиндрической формы и одним плоским заземляющим;
  3. Четырехконтактные – с плоскими контактами (3 питающих и 1 заземляющий).

В настоящее время, заземляющие контакты устанавливаются на современных моделях отечественного производства и на всех розетках зарубежного. Как я уже писал, заземляющий контакт отводит статическое электричество и необходим для долгой безопасной работы электроприборов (электрические чайники, электроводонагреватели, кондиционеры, компьютеры, телевизоры). Проводка старого советского образца заземляющего контакта не имеет.

Виды штепсельных розеток

Отдельные, спаренные и встроенные предназначены для подключения нескольких приборов одновременно, для скрытой и открытой установки, защищённые и герметические, пыленепроницаемые, с таймером, с защитными гнёздами и многие другие. Обо всё об этом мы с вами поговорим немного позднее, в статье «Виды розеток».

Особенности штепсельной розетки

Хочу заметить, что между штепсельными розетками и штепсельными вилкам отечественного и зарубежного производства существуют некоторые отличия.

Гнездо штепсельной розетки европейского производства имеет больший диаметр, чем гнезда отечественных розеток. Расстояние между штифтами европейских вилок больше, чем у отечественных. Штепсельная розетка европейского производства рассчитана на силу тока 10 или 16 А , тогда как наши российские розетки рассчитаны на силу тока в 6,3 или 10 А. Диаметр  штифта у отечественной штепсельной вилки 4 мм, тогда как у европейской 4,8 мм

При выборе штепсельной розетки следует учитывать количество приборов, которые можно к ней подключить. В наше время существует огромный выбор штепсельных розеток отечественных и зарубежных производителей, разнообразных по качеству, цене и оформлению.

Ну вот, в принципе и всё, что я хотел рассказать о штепсельной розетке. Всем пока. До новых встреч на страницах сайта. Далее информацию смотрите по  карте сайта.

podvi.ru

Штепсельная розетка: виды и установка

Штепсельная розетка – один из основных компонентов электрических штепсельных соединений. Предназначена для быстрого подключения и отключения потребителей электроэнергии мощностью до нескольких киловатт.

Виды штепсельных розеток

В большинстве случаев выполняются в двухконтактном и трехконтактном исполнении, по конструкции разделяются для внутренней и внешней проводки, по электрической схеме – с заземлением и без заземления, по степени влагозащищенности – на влагозащищенные и обычные. Кроме того, в отдельных случаях внутри может устанавливаться УЗО.

В большинстве случаев состоит из керамического основания, к которому винтами крепятся бронзовые контакты, удерживающие соответствующие штырьки штепсельной вилки. Контакты имеют специальные площадки, к которым винтами прикручиваются проводники, на которые разделяется подводящий провод. Заземляющие контакты розетки, если они предусмотрены, выполняются в виде подпружиненных металлических полосок с двух сторон, в которые вставляется штепсель.

Различия штепсельных розеток

По внешнему виду двухконтактная розетка с заземлением сразу отличается от обычной гораздо большей глубиной соединительной части – порядка 20 мм против 5 мм у обычной. Трехконтактная  может быть симметричного и несимметричного вида с плоскими или круглыми контактными отверстиями. В ней боковые полоски отсутствуют и заземляющий контакт находится напротив среднего отверстия. Несимметричная розетка не позволяет вставить вилку неправильно и поменять местами нулевой и фазный проводники внутри подключаемого электроприбора.

Если штепсельная розетка предназначена для внешней проводки, то керамическое основание помещают в пластмассовый корпус, который крепится к стене с помощью специального основания – подрозетника.

Розетка для скрытой проводки внешнего корпуса не имеет и монтируется в специальной нише, в большинстве случаев цилиндрической формы. Для фиксации керамического основания в нише, с наружной стороны основания предусмотрена скоба с подвижными лапками с двух сторон, положение которых фиксируется винтами. Такая конструкция позволяет фиксировать её при диаметре ниши 65 – 75 мм. Затем на неё с помощью центрального винта с резьбой М2 ставят внешнюю панель, преимущественно пластмассовую, с отверстиями для контактов вилки. Расстояние между центрами отверстий для двухконтактной составляет 19 мм.

Розетки могут оснащаться устройствами, предотвращающими втыкание посторонних предметов детьми /проникновение насекомых. Обычно это подпружиненная непроводящая пластинка, которую можно отодвинуть только самой штепсельной вилкой.

Установка штепсельных розеток

electric-220.ru

Розетка (штепсельная коробка) - это... Что такое Розетка (штепсельная коробка)?

 Розетка (штепсельная коробка)

розетка типа F

Розе́тка — гнездовая часть разъёма («мама»), чаще всего предназначенная для стационарной установки. Ответная часть разъёма (штыревая, «папа») называется штепсельная вилка.

Розетки для силовой сети

Силовая розетка на ток до 32 А, используется для подключения электроплит и другого мощного оборудования

Чаще всего розетки применяются для подключения различных приборов к силовой сети переменного тока.

Классификация

По форме штепселя различают следующие типы розеток для силовой сети:

форма страна изображение
A (США, Япония)
B (США)

B
C (Европа)

C (CEE 7/16)

C (CEE 7/17)
D (ЮАР)

D (5 amp)
E (Франция)

E
F (Европа)

F (CEE 7/4)
G Британия,Малайзия, Сингапур

G
H Израиль

H
I Австралия и Новая Зеландия

I
J .

J
K .

K
L .

L
M .

M (15 A version of D)

В России распространены типы C и F.

По типу проводки:

  • Для скрытой проводки
  • Для открытой проводки

По степени пылевлагозащищенности:

Кроме того, розетки имеют ряд параметров: максимальный ток, максимальное напряжение, надёжность и т. п.

В большинстве розеток используется упругость полоски контактного металла, то есть плоская пружина из малоупругого контактного металла. Малая упругость материала и большие нагрузки на изгиб в плоской пружине (закон Гука) приводят со временем к тому, что плоская пружина теряет упругость и розетка выходит из строя. Более надёжны розетки, в которых используется упругость винтовой стальной пружины, которая через прижимную пластину прижимает штырь вилки к контактной пластине. Розетки с основой из керамики менее пожароопасны.

Другие типы розеток

Телефонные розетки

Высокочастотные розетки

Розетки для компьютерных сетей

Ссылки

Wikimedia Foundation. 2010.

  • Розетка (у растений)
  • Розето-Капо-Спульсио

Смотреть что такое "Розетка (штепсельная коробка)" в других словарях:

dic.academic.ru

Штепсельная розетка: история, лепестки заземления, монтаж

Штепсельная розетка – это одна из двух частей штепсельного соединителя, устанавливаемая на стену со стационарной проводкой либо конструктивно входящая в состав оборудования. Второй частью соединителя становится вилка.

История развития

С изобретением ламп накаливания началась электризация зданий. Постоянный ток использовался во всех сферах жизни, хотя уже появились генераторы. Первый магнето запатентован в 1842 году Стефеном Вулричем (UK 9431). Генератор переменного тока предполагалось использовать для целей гальванизации (покрытия изделий тонким слоем металла). На западе альтернаторы массово известны и применялись со второй половины XIX века в разных целях. Но двигатели работали исключительно на постоянном токе.

До Николы Тесла, в 1886 году, домашние бытовые приборы работали от электростанций, выдающих постоянный ток. Отличие альтернаторов в специальной механической приставке, выпрямлявшей переменный ток. Первую ГЭС (Крэгсайд, Англия) воздвигли в 1868 году. Она приводила в движение ротор динамо-машин постоянного тока. Использовать электричество предполагалось для:

  • освещения;
  • обогрева;
  • горячей воды;
  • лифтов;
  • бытовых приборов.

Несколькими годами позже бельгиец Зенобе Грамме создал генератор, энергии которого уже хватало для промышленных применений. Это положило начало активному использованию электричества. В первое время поставщики делали большую скидку на мощность, потребляемую осветительными приборами. Что придумали хитрые потребители:

У бытовых приборов присутствовали лишь два провода питания, без вилки. Не было разницы, куда подключать оборудование. В результате, гоняясь за скидкой, люди начали присоединять выводы к патрону лампочек (предварительно выкручивая). И воровали электроэнергию.

Ситуация быстро стала известна поставщикам. Отменить все и потерять прибыль не пришло даже в голову. Вместо этого в 1883 году некто с запоминающейся фамилией Смит (в переводе — кузнец) изобрёл двухштырьковую штепсельную розетку. К 1885 году изобретение вошло в обиход, приборы стали снабжать шнуром и вилкой. Никто уже не хотел отказываться от сравнительно безопасного освещения, когда Эдисон запатентовал первую лампу накаливания.

На новинку перевели общественные места, посетители отметили, что дышать стало легче после газовых рожков, в зале стало прохладнее. Поставщики сначала дали привыкнуть к диковинке, а когда преимущества электрического освещения стали очевидны – затянули гайки и стали снимать прибыль. Одновременно в конце 80-х появляется уже первая стиральная машина, пытаются автоматизировать и мойку посуды. Электричество становится основным способом повышения производительности труда.

Использование розетки

Штепсельные розетки в XX веке

Пока Эдисон и Тесла борются за идеи, общественность жаждет развлечений. К началу XX века сливки и чернь уже не мнят себя без электроэнергии, на спрос находится предложение. General Electric считает штепсельные разъёмы неотъемлемой частью собственной продукции. Все новые конструкции выходят на рынок:

  1. 1895 год. Патент GB189516898 описывает коаксиальный разъем для линий питания.
  2. 26 февраля 1903 года Харви Хаббел берет патент на двухштырьковый штепсельный разъем. Описывает розетки, устанавливаемые на стену. Они отличались от европейских наличием фиксаторов на концах стержневых контактов. Наподобие jack (джэков), используемых в аудиозаписи.
  3. По иронии судьбы, в 1904 году выходит патент (US 774,250) на штекер в виде цоколя лампы Эдисона. Какой-то шутник вспомнил, как тремя десятилетиями ранее воровали электричество и решил сделать подобное официальными методами. Благо, щадящие тарифы на иллюминацию уже отменили.
  4. Патент US776326 A (1904 год) забивает за автором право на разветвитель с основанием в виде цоколя лампы Эдисона, позволяющий одновременно вкручивать лампочку и присоединять рядом бытовые приборы. Второй вариант изобретения предлагает тройник с аналогичным интерфейсом. Вместо лампочки возможно уже включить три прибора. Розетки разветвителя двухштырьковые, наподобие тех, что использовались в СССР. Штыри напоминают джэки из аудиозаписи.
  5. Появилось гнездо Чепмена. Отличительной особенностью стали контакты в виде боковых лепестков, напоминающих заземление евророзетки. Разумеется, туда заводился нулевой провод и фаза. И хотя токонесущие части были прикрыты пластмассой, безопасностью изделия не отличались.
  6. Патент US774251 A (1904 год) похож на US 774,250, но реализация идеи подключения электроприбора к патрону лампы иная. Внутрь вкручивается розетка в форме цилиндра. Форма обоих контактов плоская. Сегодня модели в быту не встречаются. Присутствуют модификации и тройников, как в патенте US776326 A, с плоскими контактами.
  7. Хаббел взял и повернул контакты на 90 градусов, чтобы плоскости стали параллельными. К 1915 году эта форма считалась самой распространённой. Позднее восторжествует современный европейский форм-фактор 1903 года.
  8. Трёхконтактные американские розетки с заземлением появились в 1911 году. Каталоги описывают изделия с подобными вилками и потреблением в 2,5 и 5 ампера. Конфигурация изделий практически идентична BS 546 (устаревающий Британский стандарт штепсельных разъёмов бытовой техники). Распространён в странах третьего мира, Индии, Южной Америке.
  9. 18 апреля 1916 года Джордж Кнапп из компании Харви Хаббела получает патент на вилку, где заземляющий контакт немного длиннее двух других. Это позволяет автоматам защиты гарантированно отключить поломанную технику, а человека уберечь от случайного электрического шока. Сегодня большая часть штепсельных соединений используют меры защиты от аварий.
  10. Привычная евророзетка с защитными лепестками изобретена в 1930 году германским инженером Альбертом Баттнером из Лауфа, баварским производителем электрики. Семейная компания ABL Sursum и сегодня гордится предком. Любопытно, что фазы подавались в довоенной Германии на два контакта, вольтаж составлял по 110 В относительно земли на каждом. Линейное напряжение – 220 В. В результате автоматы в сети должны предусматривались двухполюсными, как минимум. Порой ссылаются на «евросистему», как заявленную в 1926 году, но утверждение неверно. Исконное название современного стандарта – Шуко (зарегистрированная торговая марка, от нем. – защитный контакт).
  11. Американский вариант 3-х-контактной розетки изобретён Филипом Лабре. Из отличий — контакты фазы и нейтрали параллельны друг другу, а заземляющий контакт полукруглый и расположен ниже. История гласит, что домохозяйка Лабре включала вентилятор в розетку, когда кот неожиданно решил вернуться домой через окно. Он опрокинул прибор на женщину, и та, дотронувшись до токонесущей части, получила электрический шок. Инженер быстро определил, что с заземлением происшествие оказалось бы незначительным.

Контакт защиты

Особенности современных штепсельных разъёмов

Люди не понимают, зачем на евровилке имеется отверстие с проглядывающими там металлическими контактами. Ходят слухи, что это предохранитель. В действительности это защитный контакт по версии евророзетки Франции. Используется в:

  • Бельгии.
  • Чехии.
  • Словакии.
  • Польше.
  • Ряде стран Африки.

Защитный контакт длиннее прочих, в результате заземление замыкается первым, устраняя возможность несчастных случаев и аварий. Сегодня на планете известно 20 типов штепсельных разъёмов. По большей части это дань традиции. Хотя порой местах ставятся из стратегических соображений.

Назначение лепестков заземления

Боковые лепестки нужны не столько для заземления, сколько для правильной работы входных фильтров аппаратуры и дифференциальных автоматов защиты, предполагающих в доме систему TN-S.

Отрицательные стороны TN-S

Когда нулевые проводники нейтрали и заземления штепсельной розетки разделены по длине, налагаются особые требования на защиту аппаратуры. К примеру, в трёхфазных цепях запрещается корпус заземлять без зануления. Иначе при несчастном случае весь рабочий ток пойдёт через человека. Нейтраль отберёт львиную долю нагрузки, потому что земля задействуется лишь при перекосе фаз. Для TN-S недопустимо включать приборы трёхфазного тока в обычном порядке. А корпусы бытовых приборов напрямую заземлены.

По указанным причинам в СССР использовалась система TN-C-S, где рабочий и нулевой защитные проводники штепсельной розетки на входе в здание объединены. В указанном случае для трёхфазной сети большой ток не пойдёт на человека, по неосторожности взявшегося за оголённую токонесущую часть установки — потенциал земли выше отрицательного полюса одной из фаз. С внедрением системы TN-C-S становится возможным использовать в одном здании однофазные и трёхфазные приборы по обычным схемам.

На Западе большое внимание уделяется защите от помех. К примеру, сетевой фильтр персонального компьютера предохраняет системный блок от ложного включения «по тревоге». Отдельные материнские платы настраиваются так, что при помехе, полученной от цепи питания, автоматически включаются. Допустим, ночью, когда все спят. Это негативный эффект, в РФ, судя по сообщениям на форуме, оказия случается постоянно от незнания упомянутой особенности аппаратуры.

Преимущества системы TN-S

Отличие западной техники — она создана для совместимости со здоровым образом жизни. Упомянем два аспекта.

Во-первых, заземление корпуса через штепсельную розетку. Сопротивление нулевого защитного провода не превышает 10 Ом в цепи 220 В. Это заведомо меньше, нежели путь до подстанции, где заземлена нейтраль трансформатора. И нагрузка в линии меньше. Следовательно, защита оказывается качественной, плюс фильтрация помех и экранирование. Достаточно занулить корпус микроволновой печи через штепсельную розетку, чтобы он перестал представлять опасность с точки зрения излучения в диапазоне СВЧ и 50 Гц. А заземление усиливает указанные позитивные эффекты.

Во-вторых, фильтрация помех. Импортная техника собрана так, что нейтраль и земля в приборе считаются принципиально разными ветками. Фильтры симметричны. Из нулевого рабочего провода помеха уходит на землю через штепсельную розетку, как и из фазного. Объяснение:

  1. Первая часть фильтра защищает прибор от входящих возмущений напряжения и тока. Принцип: не дай себя в обиду.
  2. Вторая часть защищает сеть от наводимых прибором помех. Принцип: не навреди.

Это отчётливо соблюдается в Европе.

Установка розетки

Монтаж штепсельных розеток

Штепсельные розетки ставятся непременно в подрозетник за исключением накладных моделей. Обычное место установки – 0,8 — 1 метр над полом. В детсадах, яслях и младших классах средней школы допускается ставить выше, чтобы не достали малыши. Накладные розетки ставятся на несгораемое основание толщиной от 10 мм при установки на деревянные и прочие, аналогичного толка, стены. По бетону допускается монтаж без предисловий. Питание подводится кабель-каналом, чтобы не штробить стену.

vashtehnik.ru
