Теплый водяной пол на деревянный пол - своими руками

4 апреля, 2014. Прочитано 9101 раз(а)

Многим владельцам частных домов неоднократно приходилось сталкивать с существенной проблемой — холодные комнаты в зимний период. Эта проблема продолжает преследовать даже тех, кто устанавливает мощность отопительного котла на максимум. Скорее всего, теплопроводность стен в таком доме достаточно высока, что не позволяет долго сохранять тепло внутри помещения. Поэтому, чтобы сохранить тепло, необходимо утеплять дом снаружи или внутри. Вы согласитесь, что не у всех достаточно денег для того, чтобы можно было произвести теплоизоляцию всего дома. Что же может помочь привнести в дом комфортную обстановку? Конечно же, теплый водяной пол на деревянный пол. Для этого убираем имеющиеся радиаторы и прокладываем «теплый пол» по деревянному полу. После всех преобразований деревянный пол покрываем ламинатом.

Начало работ по укладке водяного пола на старый деревянный пол

Для начала необходимо провести расчеты по гидравлике и тепловым потерям. Их можно провести при помощи различных программ, которых большое количество в интернете. По ним можно определить, сколько необходимо труб для прокладки теплых полов, какого они должны быть диаметра и с каким шагом их надо будет укладывать, чтобы можно было компенсировать потери тепла в комнате.

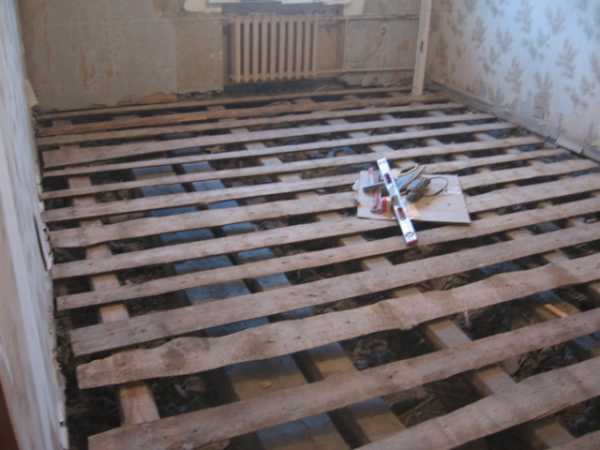

1. Теперь можно приступить к демонтажу старых деревянных полов, если это необходимо.
2. Деревянный пол укладывается на лаги, которые должны быть достаточно плотно уложены друг к другу. Доска, которая укладывается поверх, в случае утепления полов, должна иметь определенную толщину, чтобы в последующем выбрать в ней паз, размером 20 х 20 мм. Определенная толщина досок, нам необходима, чтобы при укладке ламината не возникли проблемы, так как он может быть уложен на пол с поверхностью, которая имеет неровности в 2 мм.
3. Следующим этапом будет утепление пола(более подробно тут). Для этого приступаем к работам с нижней частью лагов, к ним мы приделываем фанеру или любую другую легкую деревянную поверхность, чтобы на нее можно было положить утеплитель.
4. Поверх доски укладываем парогидрозащитную пленку, поверх пленки — непосредственно сам утеплитель, толщина которого должна составлять 100 мм и последний слой – снова парогидрозащитная пленка. Почему именно парогидрозащитная пленка? Потому что она защищает утеплитель от влаги.
5. Итак, приступаем к укладке досок на пол. При этом следует учесть, что укладывать мы должны таким образом, чтобы получился разъем (паз) размером 20 х 20 мм. Для того, чтобы трубы при завороте укладывались равномерно, необходимо будет дополнительно вырезать полукруглые пазы по краям досок с торцов.

Подготовка отражательного слоя пола

Основные работы выполнены, следующим этапом будет подготовка слоя, который будет отражать тепло в помещение.

1. Для этого используем фольгу, толщина которой будет составлять 50 мкм. Чаще всего она продается в рулонах, и отрезаем от нее куски длиной 20-25 см.
2. Нарезанные листы выкладываем непосредственно на доски, а поверх укладываем правильно подобранную металлопластиковую трубу, диаметр которой был рассчитан в компьютерной программе.

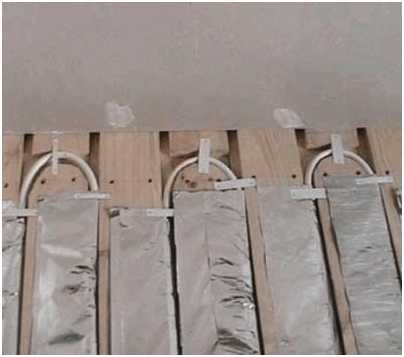

3. Оборачиваем нашу трубу фольгой, а края фольги закрепляем при помощи степлера к массиву доски.
4. Чтобы конструкция случайно не выскользнула из паза, прикрепляем ее к полу при помощи небольших пластин, которые будем закреплять поперек пазов.

Почему мы использовали фольгу? Потому что она позволяет передать тепло непосредственно в помещение, а дерево не может справиться с этой задачей, так как является ре самым лучшим проводником тепла. Ну и несомненным плюсом фольги является ее стоимость и простата в монтаже.

Пробный пуск теплого пола

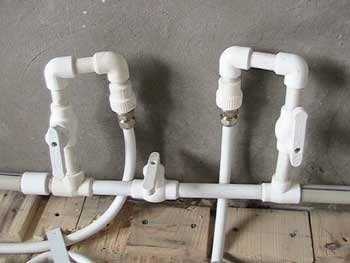

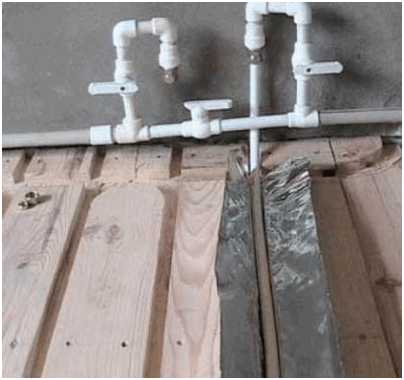

1. Предпоследним шагом в установке нашей системы будет подключение ее к системе отопления. Саму самым простым способом можно считать систему с ручным регулированием, но решать, конечно же, Вам.
2. После выполнения работ по подключению необходимо будет проверить нашу конструкцию на наличие повреждений или утечек в нашем трубопроводе.
3. Завершающим этапом можно считать установку полового покрытия. Здесь можете выбрать, что именно для Вас будет более удобным. Только хотели бы посоветовать выбирать материал, который хорошо пропускал бы тепло, например керамическая плитка или не с таким высоким коэффициентом теплопроводности – ламинат.

Теплые полы водяные на деревянный пол – идеальное решение для эффективного отопления в частном доме.

Рекомендуем вам еще:

o-builder.ru

Как сделать теплый пол на деревянный пол

Современные технологии значительно повышают комфорт проживания. Например, для многих решение монтажа теплого пола в качестве основного источника тепла стало идеальным. Данный способ отопления призван полностью заменить существующую радиаторную систему. Однако в большинстве случае теплый пол укладывается на бетонную стяжку и закрывается керамической плиткой. Но как быть, если в качестве основания у вас деревянный пол. Неужели реализовать задумку по укладке напольного обогрева будет невозможно? Сегодня существует технология, которая позволяет реализовать даже такую задачу. Сегодня существует ряд схем, позволяющих сделать теплый пол на деревянный пол. В этой статье мы расскажем вам о том, что сделать деревянный пол теплым вполне реально.

Подготовка основания

Важную роль в успешной реализации задуманного, сделать качественный напольный обогрев. Мы рассмотрим технологию с использованием системы водяного и электрического теплого пола. В частности, речь пойдет об укладке теплого пола по деревянным лагам. Сразу отметим, что такой способ работ полностью исключает использование стяжки, что позволяет ускорить запуск напольного отопления деревянного пола.

Итак, для укладки теплого пола на деревянном основании требуется выполнить ряд требований. Прежде всего особые условия предъявляются доскам. Если древесина изготавливается на основе дуба или бука, то их толщина не должна превышать 24 мм. Если же доска изготавливается из сосны или лиственницы, то толщина доски не должна превышать 22 мм.

Важно! Если изготовление деревянного пола осуществляется с нуля, то доски необходимо разложить на полу на лаги на несколько дней. Более того, пол должен быть обогреваемым. Благодаря этому полностью исключается вероятность деформации досок под воздействием тепловой энергии.

Если у вас уже уложен деревянный пол, то вам необходимо тщательно его проверить. В нем должны отсутствовать любые зазоры и щели. Если во время обследования пола вы обнаружили гнилые или прохудившиеся доски, то их обязательно следует заменить. Сверху подготовленного основания обязательно настилается слой теплоизоляции, например, минеральная вата или пенопласт. Если вы только начали изготавливать деревянный пол, то теплоизоляция укладывается между лагами. Лаги монтируются с шагом друг от друга на 600 мм.

Важно! На досках должны отсутствовать зазоры, щели и плесень.

Что касается монтажа теплоизоляционного слоя, то предварительно расстилается пароизоляционная пленка. Процесс монтажа утеплителя должен происходить очень плотно. В противном случае могут появляться мостики холода. Теперь предлагаем вам рассмотреть процесс изготовления электрического и водяного теплого пола на деревянном полу.

Электрический обогрев

Под этим обогревом подразумевается система, состоящая из нагревательного кабеля. Этот кабель может быть отдельным или разложенным на специальном мате. Итак, если используется такой обогрев, то важно полностью его изолировать от влаги. Более того, температура теплого пола на даче не должна превышать 27 градусов по Цельсию.

Совет! Чтобы осуществлять регулировку и контроль температуры нагревательного мата, обязательно устанавливается терморегулятор и температурный датчик. В противном случае дерево будет перегреваться, а ходить по полу будет некомфортно.

Итак, рассмотрим схему монтажных работ электрического обогрева на деревянный пол своими руками:

• Между лагами укладывается теплоизоляционный материал. В обязательном порядке предварительно изготавливается черновой пол.
• Сверху теплоизоляции монтируется отражающая пленка, которая будет направлять все тепловые потоки вверх в помещение.
• Сверху этого укладывается монтажная сетка. Она будет необходима для того, чтобы равномерно распределить нагревательный кабель теплого пола под деревянный пол.
• Кабель монтируется между лагами петлями.
• Чтобы нагревательный кабель проложить через лаги, в них изготавливаются специальные отверстия или пропилы.
• К сетке кабель фиксируется при помощи специального хомута.
• Обязательно устанавливается температурный датчик.
• От температурного датчика провод должен идти к терморегулятору, который позволит осуществлять корректную регулировку напольного обогрева деревянного пола.
• После этого проверяется вся система на предмет работы. Если все работает исправно и кабель прогревает все равномерно, то можно осуществлять отделку финишным покрытием.

Совет! Расстояние между чистовой отделкой и кабелем должно составлять не более 30 мм. В противном случае достичь комфортной температуры деревянного пола будет сложно.

Итак, как видно схема сравнительно простая. А что, если вы захотите использовать инфракрасный теплый пол под деревянный пол? В этом случае укладка осуществляется по лагам. Схема монтажа практически такая же, как и с использованием электрического нагревательного кабеля. Правда, в этом случае в качестве напольного покрытия можно использовать не деревянные доски, а можно положить ламинат, линолеум, паркет и подобное покрытие. Уложенные нагревательные элементы между лагами следует покрыть фанерой или другим листовым материалом.

Если говорить за самый экономичный электрический обогрев деревянного пола, то это использование пленочного инфракрасного теплого пола. Ее монтаж даже можно осуществлять по существующему деревянному полу. Предварительно делают слой теплоизоляции с отражающей пленкой. После этого монтируется нагревательная пленка, а сверху защитная пленка. Потом происходит монтаж облицовочного покрытия.

Система водяного обогрева

Теперь предлагаем вам рассмотреть технологию изготовления водяного теплого пола на деревянном полу. Теплый пол на деревянной основе с использованием водяного обогрева пользуется большой популярностью. В частности, это объясняется тем, что вода как теплоноситель гораздо экономичней электричества. А если сделать грамотные расчеты, то такое отопление будет обходиться гораздо выгодней. Однако здесь у многих возникает вопрос, как рационально совместить водяной теплый пол с деревянным полом. Опасения, связанные с этим вопросом вполне оправданы. Однако они не подтверждены никакими фактами. Особенность укладки водяного теплого пола на деревянный пол практически полностью исключает протечку. Безусловно, здесь необходимо использовать только качественное оборудование. В противном случае вам не получится достичь высокой надежности.

Итак, водяной обогрев включает в себя обязательное использование нагревательного котла, коллектора или гребенки, циркуляционного насоса, запорной арматуры и системы по контролю работы всей системы. Реализация теплого пола по деревянному перекрытию возможна двумя способами. Первый способ сравнительно простой и не требует больших трудозатрат. Другой способ более сложный. Итак, независимо от выбранного способа и технологии, вам необходимо иметь под рукой:

• Труба для прокладки отопительного контура.
• Теплоизоляционный материал. Например, это может быть минеральная вата, пенополистирол и тому подобное.
• Жесткое основание. В этом случае используется алюминиевая фольга, а для укрепления всей конструкции применяется металлическая сетка. К сетке будут крепиться трубы.
• Температурный датчик.
• Терморегулятор для регулировки температуры напольного обогрева на деревянном поле.
• Обязательно используется отражающая пленка. Она будет отражать тепловой поток вверх помещения.

Итак, для обустройства обогрева деревянного пола рекомендуется использовать трубы диаметром 16 мм. По ним теплоноситель будет передвигаться с необходимой скоростью, что будет обеспечиваться комфортная температура.

Для высокой эффективности, трубы заворачиваются в фольгу. Это значительно снизит тепловые потери. Что касается длины одного контура, то он не должен превышать 100 метров. Если на деревянном полу обустраивается сразу несколько отопительных контуров, то разница между ними по длине не должна составлять более 15 метров.

Важно! Чем короче отопительный контур, тем эффективней работает система обогрева. Ведь теплоноситель будет передвигаться по всей системе равномерно и быстро.

При разработке теплого пола обязательно учитывайте тот факт, что водяной контур должен полностью покрывать всю площадь помещения. Только так можно достичь того, чтобы помещение отапливалось равномерно и качественно. Что касается укладки отопительного контура, то его можно проложить между лагами деревянного пола. Предварительно изготавливается слой теплоизоляции. Также существует технология по укладке труб между досками. В досках предварительно изготавливаются каналы для прокладки трубы. Сверху осуществляется слой защитного настила, например, фанера, а потом финишное отделочное покрытие.

Заключение

Итак, вот мы и узнали о том, что сделать деревянный пол отапливаемым вполне реально. Более того, существует несколько технологий и схем того, как сделать теплый пол. Мы надеемся, что данный материал предоставил для вас немало полезной пищи, которая поможет вам принимать верные решения. Помните о том, что соблюдение технологии поможет вам избежать ошибок. Чтобы закрепить всю предоставленную теорию, мы предлагаем дополнительно посмотреть видеоматериал, в котором наглядно показывается как реализовывать тот или иной метод.

bouw.ru

Положить водяной теплый пол по деревянному полу

Для дачного дома, деревянной бани удобным и практичным станет напольная система обогрева. Теплый пол, водяной, контур которого необходимо спрятать в подпол, способен качественно и эффективно отапливать довольно просторные жилые помещения. Особенно это удобно у вас возникло делание улучшить обитаемость своей дачи, создать в бане более комфортные условия.

Решить такую инженерно-техническую задачу путем укладки водяных труб под бетонную стяжку не представляется возможным. Здесь сказывается технологические особенности самого строения и сам характер технологии. Не каждое деревянное перекрытие или лаги, лежащие в основании строения, способны выдержать огромную дополнительную нагрузку в виде монолитной плиты. Выход из данной ситуации – это сделать теплые полы, водяные, уложенные на деревянный пол.

Содержание статьи:

Основная идея и практическое решение

Довольно длительное время было принято считать, что монтировать водяные контуры обогрева непосредственно на деревянные полы, идея не совсем удачная. Главным образом, причина такого мнения крылась в характеристиках строительного материала. Строительная древесина, несмотря на массу технологических достоинств, сильно подвержена эффекту теплового деформирования. К тому же, чрезмерное воздействие влаги тоже негативно сказывается на древесине. Легкость деревянных конструкций и изоляционные свойства считались недостатками, если речь шла о монтаже более сложных тепло и гидротехнических конструкций в здании.

Несмотря на очевидные препятствия, попытки найти разумный выход из сложившейся ситуации привели к тому, что появились новые технологии, позволяющие монтировать водяной теплый пол по деревянному перекрытию, создавать отопительные водяные системы в деревянных строениях. Главное, правильно подобрать расходные материалы и придерживаться определенной технологии.

На сегодняшний день существует два типа теплых полов, используемых в жилых объектах в качестве элемента обогрева. Об электрической схеме мы говорить не станет, так как она, не нашла своего развития в сочетании с деревянными конструкциями. Обратим внимание на водяную систему отопления — теплый водяной пол, в котором по трубам отопительного контура бежит горячая вода.

Какие с точки зрения технологии трудности в данном случае нас ожидают? Принцип действия, который лежит в основе этой отопительной системы, хорошо известен и понятен. Нет никакой разницы, лежит ли водный контур в бетонной стяжке, или же искусно спрятан в деревянном полу. Вода, циркулирующая по трубопроводу, нагревает поверхность пол, отдавая тем самым драгоценное тепло внутреннему пространству отапливаемого помещения.

На заметку: скептики могут сделать замечание – дерево плохо проводит тепло, к тому же сама деревянная конструкция может деформироваться в результате нагрева. На эти замечания есть что ответить. Использование специальных теплопроводимых пластин позволяет добиться того, что тепловая энергия будет идти в строго вертикальном направлении, нагревая напольное покрытие.

Здесь следует сказать пару слов о том, что с технической точки зрения укладка греющих труб на деревянное перекрытие не представляет трудностей. Если вы имеете на начальной стадии четкое представление о том, каким должен быть ваш теплый пол, какого типа будет у вам напольное покрытие, сделать водяное напольное отопление вполне по силам.

Ключевые моменты

Мы уже говорили о том, что не всегда можно решить задачу просто, как хотелось. Для капитальных каменных сооружений, имеющих бетонные перекрытия, бетонная стяжка для теплых полов очень удобна. Однако в большинстве случаев, деревянные жилые строения, в которых деревянные перекрытия, не способны выдержать дополнительный вес в 10-15 тонн. Дерево, даже если вы имеете дело с балочной системой набора, не может выдержать такую нагрузку. Усиливать во время строительства дачного дома или бани несущие конструкции не имеет смысла. Это приведет к удорожанию и к утяжелению всей конструкции.

Для справки: любой водяной теплый пол предполагает создание подложки. Этот элемент является обязательным для теплых полов любого типа. Без подложки и одно напольное покрытие не будет иметь достаточной опоры.

Ключевым моментом в данной ситуации является новая технология, благодаря которой удалось не только существенно уменьшить вес всей конструкции отопительной системы, но и добиться того, что тепло стало передаваться непосредственно напольному покрытию. Подложку можно с успехом накрыть линолеумом или ковролином. Появление новых практичных и высокотехнологичных материалов позволяет создавать всю систему отопления на базе деревянных полов за считанные дни. В работе с бетонной стяжкой, вам придется строго придерживаться технологии и выжидать 25-28 дней, пока стяжка не достигнет своего созревания.

Оценка состояния деревянных конструкций. Предварительное утепление

Прежде чем приступить к проектированию системы отопления «водяной теплый пол», необходимо обследовать деревянные конструкции, перекрытия, лаги и другие несущие элементы. Деревянное основание, состоящее из досок, должно быть цельным. Существующие между досками щели тщательно заделываются теплоизоляционными материалами. Пол в деревянном доме обычно монтируется на лагах, поэтому важно изучить и их состояние и расположение.

Оценка состояния в себя включает:

• визуальный осмотр состояния поверхности деревянных досок;
• ощупывание и соскабливание поверхности деревянных досок для оценки структуры древесины;
• устранение треснувших и прогнувшихся досок;
• выравнивание лагов в местах прогиба;
• добавление лагов, если расстояние между существующими элементами слишком большое.

Для справки: если состояние деревянного пола неудовлетворительное (старые рассохшиеся или гнилые доски), такое основание лучше демонтировать. Лаги, которые удерживают доски, расположены слишком далеко друг от друга. Для теплого пола лаги должны находиться на расстоянии не менее 60 см. друг от друга.

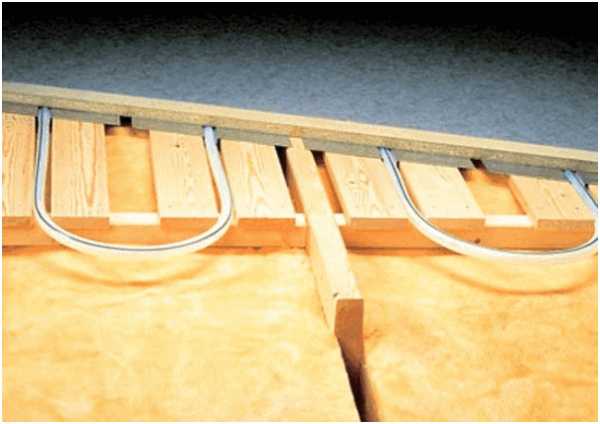

Есть вариант монтажа, когда укладывается теплый пол по деревянным лагам. Т.е. другими словами, вся конструкция будет находиться поверх несущих конструкций, представляя собой самостоятельную конструкцию.

Старые доски, которые не имеют товарный вид, необходимо обработать фуганком, что бы сделать поверхность материала ровной и однородной. Максимально допустимые по высоте неровности для деревянного пола составляют не более 2 мм. Такая тщательность и точность деревянному полу необходима из-за того, что в данной системе отсутствует подложка.

Закончив с оценкой состояния и подготовкой деревянного пола, следует приступать к утеплению конструкции. Такая предварительная процедура необходима ввиду того, что все тепло, излучаемое водяным контуром, должно не уходить вниз, в подпол, а задерживаться и направляться вверх.

Переустанови лаги на приемлемое расстояние, займитесь установкой фальшпола. На лаги, снизу прибивается фанера или бывшие в употреблении доски. Это будет служить основанием для укладываемого теплоизоляционного материала. На подготовленную основу следует уложить паро и теплозащитную пленку. В проемы между лагами, на пленку укладывается утеплитель, толщина которого не должна превышать 100 мм. Поверх утеплителя снова закрепляют теплоизоляционную пленку. Только после всего этого, можно приступать к укладке отопительного водяного контура.

На заметку: крайне не рекомендуется использовать в качестве теплоизоляции обычную полиэтиленовую пленку. Пренебрежение технологией приведет к тому, что в подполе начнет скапливаться конденсат. Из-за скопления влаги утеплитель может в скором времени придти в негодность.

Утеплителем в данной ситуации может быть минеральная вата, плотность которой составляет 35-40 кг/3.

Монтаж половой доски и способы укладки греющих труб

На данной стадии необходимо учитывать технологические тонкости. Для этого конечно потребуется немного больше времени, однако в дальнейшем работа будет уже вести гораздо быстрее. Следует сказать сразу. Схему укладки водяного отопительного контура в данном случае «змейка». Монтаж трубопровода по схеме «спираль» или «улиткой» для данной технологии неприемлем.

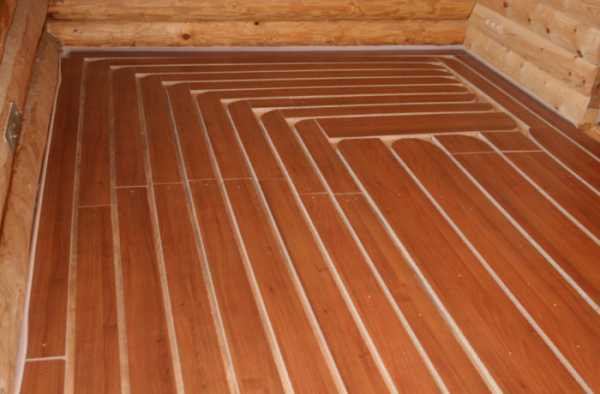

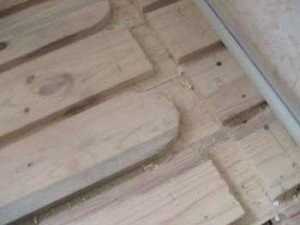

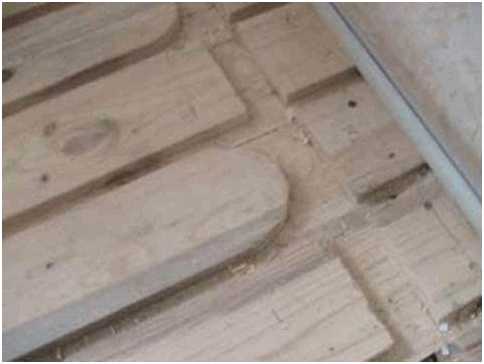

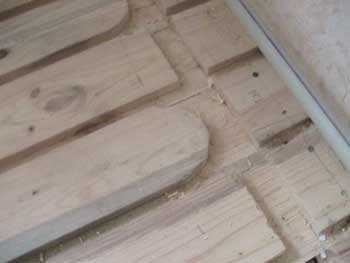

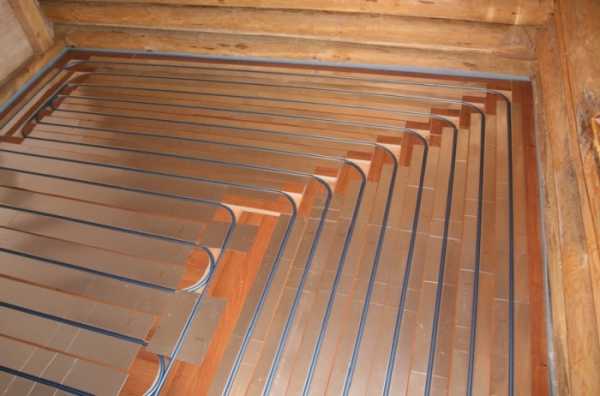

На подготовленное основание начинаем укладку досок, имеющих особую конфигурацию, оснащенных специальными пазами. Между досками должны быть пазы размером 20х20 мм. Края досок обтачиваются полукругом для удобного заворота водяной трубы. Сделав все необходимые приготовления, можно заниматься укладкой всех досок на подготовленное основание. Наличие пазов и полукруглые края досок являются маршрутом укладки водяного контура. Это в какой-то мере облегчает задачу в дальнейшем при монтаже непосредственно трубопровода теплого пола.

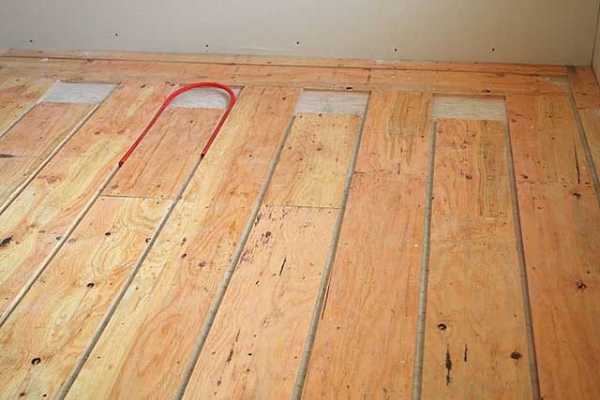

Готовые пазы для монтажа водяной трубы водяного теплого пола под деревянные полы изображены на фотографии.

Благодаря пазам, укладка отопительного контура делается легко и быстро. Перед тем, как работать с трубой, над пазами разматывается фольга. Уже после этого в пазы укладывается труба, диаметр которой не должен превышать 16 мм. Для того, что бы получить максимальную теплоотдачу, трубу заворачивают в фольгу, прикрепив ее края скобами к деревянным доскам.

Поверх трубы крепят к доскам металлическими пластинами. По данной схеме укладывается целиком вся водяная труба, охватывая тем самым всю площадь пола.

На предварительном плане помещения делаются отметки, где будет установлено регулирующее оборудование (коллектор, коллекторный шкаф).

Важно! Укладывать трубы следует с учетом определенного шага. Для центральных регионов страны, где среднемесячная температура зимой -15, -200С, оптимальный шаг для укладки составляет 150-300 мм.

Лучше использовать нержавеющую гофрированную трубу диаметром 16 мм.

Завершающий этап. Подключение к автономной отопительной системе отопления

После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.

Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.

Исходя из этого, водяной пол монтировать в городской квартире нецелесообразно и рискованно. Для частного дома или для дачи такой вариант вполне приемлем и эффективен. После подключения, водяные контуры необходимо опрессовать. Процедура является обязательной и позволяет выявить места протечки теплоносителя, выявить зоны слабого нагрева. Только после этого можно приступать к работам с напольным покрытием.

Финиш. Настил напольного покрытия

Покрытие, которое вы выбрали, может быть какое угодно. На сегодняшний день в торговой сети имеется огромный выбор самых различных материалов. Выбирать придется не столько по технологичности, сколько по стоимости. Если вы предпочитаете использовать ламинат, то для этого вам потребуется определенное время. Расходы будут в этом случае не такими большими.

На заметку: любой материал имеет свой коэффициент теплопроводности, поэтому от того, каким покрытием будет покрыт ваш теплый пол, зависит ваш уровень комфорта и эффективность отопления.

Дерево имеет низкую теплопроводность в сравнении с керамической плиткой. Прежде чем начинать монтаж водяного теплого пола по лагам, следует сделать тепловые расчеты, дающие представление о количестве тепла, которое будет на поверхности. Делая все правильно и в соответствии с технологией, можно самостоятельно сделать эффективную систему подогрева в жилых помещениях.

znatoktepla.ru

Теплый водяной пол в деревянном доме: устройство своими руками

• Отопление под полом в постройке из дерева: плюсы и минусы
• Дом из дерева
• Особенности монтажа системы обогрева новых домов из дерева
• Старая постройка и отопительная система под полом
• Монтаж после снятия покрытия
• Монтаж на старом покрытии

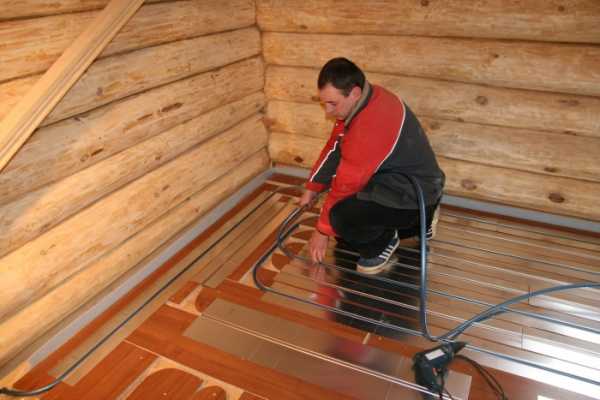

Комфортно, уютно и обязательно тепло должно быть в любом доме. И деревянный, построенный на сваях — не исключение. Одна из самых предпочтительных систем обогрева последнего – водяные полы, которые даже можно сделать своими руками.

В деревянном доме выполнить это не сложнее, чем в любой другой постройке.

При этом водяные полы все же более безопасны для дома из натурального дерева, чем электрические. А то, что чаще всего такие постройки возводятся на сваях, позволит совместить вынужденное утепление пола с его отоплением.

Отопление под полом в постройке из дерева: плюсы и минусы

Достижение теплового комфорта возможно при близости показателей температуры воздуха и всех поверхностей, которые находятся в помещении. Для получения таких параметров нужно выполнить (можно своими руками) монтаж низкотемпературной поверхности. Её устройство позволяет теплу совободно транспортироваться от источника (пола) вверх. Роль поверхности играют теплые водяные полы.

Планируяих обустройство в деревянном доме, стоит ознакомиться с плюсами и минусами системы.

ДостоинстваНедостатки

Повышенный тепловой комфорт за счет нагревания поверхности пола	Невозможно быстро прогреть помещение. Это весьма неудобно тогда, когда теплые полы включают периодически
При учете всех важных составляющих, возможность создать систему, которая способна к эффективному и экономному функционированию	Достаточно высокая стоимость обустройства системы, на порядок выше, чем при наличии труб и радиаторов
Эстетический аспект. Например, возможность воплотить любой старинный стиль	Такую систему нельзя ремонтировать. Её создают один раз и пользуются на протяжении десятилетий, но в случае аварийной ситуации придется разбирать всю конструкцию

Кстати, водяная система отопления, расположенная ниже поверхности напольного покрытия, достаточно легко управляется. Можно выбрать оптимальный вариант её работы с автоматическим включением в определенные часы. Следует учесть, что пол, под которым проходят трубы отопления, нельзя покрывать коврами.

Вернуться к оглавлению ↑

Дом из дерева

Натуральные материалы, которые априори используются при строительстве подобных домов, обладают невысокой теплопроводностью. Именно поэтому для их отопления потребуется значительный расход энергоносителей. И если любая другая постройка может быть утеплена снаружи или внутри, то для сохранения самобытности в деревянном доме этого делать нельзя.

Да и строятся они для того, чтобы собственник мог окунуться в прошлое (но, желательно, с современными удобствами) и поэтому здесь не предусмотрены даже обои в комнатах, не говоря уже об утеплителях, батареях и других благах. Так что транспорт энергоносителя под напольным покрытием – здесь наилучший вариант.

Систему отопления в доме нужно закладывать еще на стадии обустройства фундамента. По нормам СНиП основа любого строения должна простоять несколько месяцев, за это время крайне желательно ей перезимовать. Но учитывая, что деревянный дом легче, скажем, кирпичного, его вполне можно возводить над свайно-винтовым фундаментом, окончание обустройства которого может означать начало возведения стен.

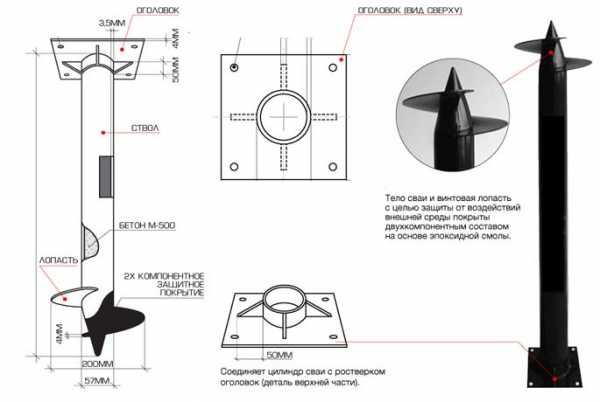

Полые стальные трубы при вкручивании в грунт плотно занимают место в своей ячейке. Это происходит потому, что одна сторона трубы имеет заостренный наконечник (он-то и ввинчивается в землю) и буровые лопасти, которые как якорь удерживают трубу в вертикальном положении.

Дом на сваях может быть построен в любом грунте. И после того как готов фундамент и выложен первый ряд стен из брусьев, самое время начать устройство теплого пола. Фундамент, расположенный на сваях, будет крепким, но чрезвычайно холодным. Под полом температура зимой в северных районах достигает -200. Естественно, он потребует утепления, так что водяной теплый пол будет здесь более чем уместен.

Вернуться к оглавлению ↑

Особенности монтажа системы обогрева новых домов из дерева

Существует ряд особенностей, которые связаны с конструкцией дома и спецификой материала. Итак, фундамент сделан, возможно, своими руками, начато возведение стен и вместо пола в основании помещения обычная земля, которая благодаря сваям будет очень холодить пол. Кстати, его устройство должно проходить только совместно с установкой системы отопления.

Достаточно трудоемкая и, наверняка, самая сложная часть – это монтаж трубопровода. В деревянном доме логичными будут полы из дерева или те, что его имитируют. Укладывают их по лагам. Итак,

1. В открытый грунт в деревянном доме устанавливаются столбики. Они могут быть сделаны из дерева или кирпича.
2. К ним крепятся поперченные перекладины.
3. На землю нужно уложить слой гидроизоляционного материала.
4. Между перекладинами нужно выложить слой утеплителя. Он сможет повысить эффективность системы. Если есть лаги его роль выполняет минеральная вата (её очень просто укладывать своими руками) или листовой материал.>

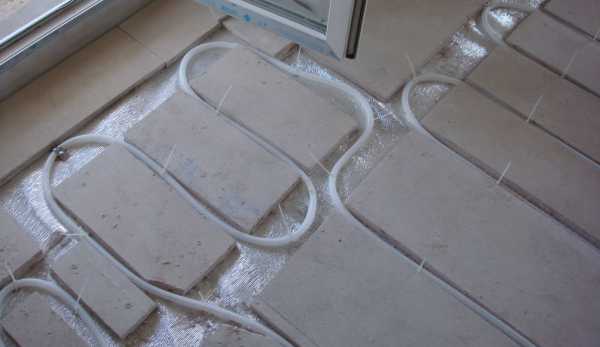

5. Теперь по утепленным лагам укладывается слой фольгированной подложки.
6. Осталось уложить трубы.
7. Как правило, поверх теплого пола стелются деревянные обрезные доски, паркет или ламинат.

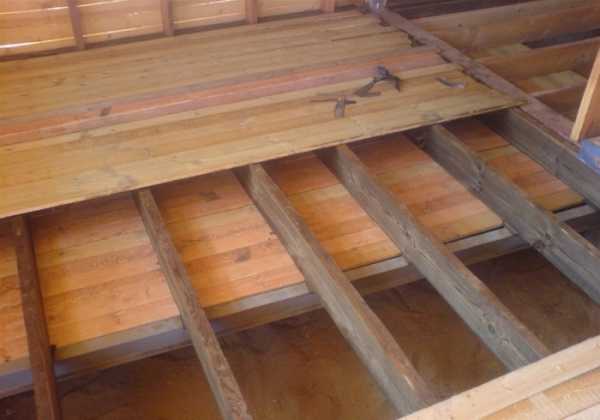

Лагам в этом случае отводится роль опорных силовых элементов. Такой монтаж позволит обеспечить циркуляцию теплоносителя. Хотя нужно признать, что любое из перечисленных напольных покрытий будет плохо пропускать тепло.

Это важно! Даже в доме деревянном можно после укладки отопительных труб сделать стяжку. В этом случае напольным покрытием должна стать керамическая плитка.

Мы рассмотрели вариант монтажа отопительной системы в строящемся доме. Как правило, после согласования проекта и сметы работ, заказчик получает строение, сделанное под ключ. Теперь стоит поговорить о том, как возможно устройство водяного пола в старом доме.

Вернуться к оглавлению ↑

Старая постройка и отопительная система под полом

О необходимости проведения расчетов и приобретении материалов говорить вряд ли стоит. Но в старом доме, где уже уложены полы, нужно еще провести их ревизию с тем, чтобы определить состояние. После осмотра может быть сделан один из двух выводов:

1. Поверхность старая и нуждается в демонтаже.
2. Состояние поверхности удовлетворительное и она еще сможет послужить в качестве основы многослойного пирога теплого пола.

Рассмотрим оба варианта.

Вернуться к оглавлению ↑

Монтаж после снятия покрытия

Снять старый пол нужно максимально аккуратно. Задача не повредить опоры. По крепким лагам вполне можно будет проводить все этапы монтажа системы обогрева. Если же и эта конструкция уже негодна, то, можно сказать, не повезло. Потому что придется своими руками полностью и с нуля создавать систему.

В этом случае нужно

1. Сделать лаги.
2. Между ними уложить гидроизоляционный слой.
3. Затем утеплитель.
4. Теперь нужно закрепить армированную сетку.
5. И, наконец, трубы.

Стоит знать! Как ни будет проходить монтаж, в новом или старом доме, важно, чтобы все слои «пирога» были чуть ниже лаг. Тогда на опоры будет уложено верхнее покрытие, а под ним будет воздушная подушка.

Вернуться к оглавлению ↑

Монтаж на старом покрытии

В случае если старая поверхность еще способна выдержать нагрузку, на неё можно уложить своими руками гидроизоляцию, тонкий утеплитель и трубы теплого пола. Такой вариант, скорее всего, не предполагает наличие стяжки. Именно поэтому перед тем как монтировать «пирог» на старой поверхности пола нужно сделать лаги над его поверхностью. На них потом и будет уложено финишное покрытие.

Полы, под которыми расположен водяной теплоноситель, вполне могут быть смонтированы в деревянном доме. И такая система является полноценной заменой привычному отоплению. Но вместе с тем стоит учитывать, что деревянное напольное покрытие плохо проводит тепло, а деревянные стены не очень хорошо его удерживают. Так что для достижения комфортной температуры придется потратить большое количество энергоносителей.

Статьи по теме

greempol.ru

система обогрева по лагам на рейках своими руками

Оглавление статьи:

Водяные теплые полы можно укладывать на деревянный пол несколькими способами. Сами деревянные полы пользуются популярностью из-за своей экологичности и практичности, что делает дерево одним из лучших строительных материалов.

Большой популярностью пользуется спросом система водяного тёплого пола. Установка подобной системы является отличным решением в различных помещениях для его равномерного обогрева, плюсом является отсутствие батарей и возможность передвижения по полу в любую погоду босиком. Кроме того, подогрев полов удобен для людей, у которых есть маленькие дети, которые постоянно бегают и ползают по полу.

Принцип системы «тёплого пола»

Благодаря тёплому напольному покрытию в помещении создаётся комфортабельная температура. Все это поддерживается постоянной температурой теплоносителя, создаваемой отопительным котлом. Современный отопительный котёл имеет встроенные режимы подачи воды, которая нагреваются до 50 градусов, подобный вид обогрева полов является самым экономичным вариантом.

Тёплый пол, в котором носителем тепла является вода, называется водяным тёплым полом. Принцип действия заключается в том, что вода, проходящая по трубам, которые уложены под полом, нагревается и этим самым делая тёплым. Теоретически, трубы необходимо укладывать только на ровную поверхность. Перед этим их необходимо уложить отражатель тепла, чтобы впоследствии тепло уходило наверх. Деревянный теплый пол на водяной основе — это удачно сочетаемая система, позволяющая отапливать помещение быстро и экономично.

Конструкция водяного теплого пола

Водяные полы укладывают с помощью стяжки или настильным способом. Для настильного варианта характерно два способа монтажа, которые отличаются между собой от используемого материала:

1. Полистирольная система;
2. Деревянная система.

Под бетонным способом подразумевается бетонная стяжка, закрывающая конструкцию водяного теплого пола. Применение настильного способа обеспечивает сухие работы, благодаря которым эффективность и скорость монтажа становятся намного быстрее.

Настильный вариант монтажа теплого пола.

Если вы планируете обустроить деревянные и теплые водяные полы, то выход остаётся только один – использовать настильный способ.

Используя водяную систему обогрева полов, вы получите множество преимуществ:

• Тепло распределяется равномерно по всей поверхности пола;
• Нормализуется влажность в помещении;
• С точки зрения экономии, такая система является хорошим решением для минимизации расходов электричества;
• Также есть уникальная возможность использовать данную систему летом, для охлаждения помещения;
• Отсутствие шума и вибрации.

Однако существуют и некоторые недостатки:

• Есть вероятность протекания;
• Возникают трудности при монтаже.

Настильная система предусматривает несколько вариантов укладки деревянного водяного пола. Например, модульная схема подразумевает собой монтаж труб в ранее заготовленные модули. В середине этих секций есть паз, в который и кладут трубки водяного пола. Этот способ монтажа достаточно быстрый, ведь при нём отсутствуют элементы монтажа, где необходимо устанавливать рейки и другие компоненты.

Под реечной укладкой деревянной системы водяного теплого пола подразумевается более серьёзный и сложный процесс. Но выполнить данную работу может практически каждый человек. Монтаж водяного пола в данной ситуации проводится между рейками из ДСП или ОСП. Ширина этих пазов должна быть менее 20 миллиметров.

Полная подготовка деревянного основания

Сперва нужно удостовериться в том, что основание из дерева годится для монтажа тёплого пола. Для этого необходимо тщательно его осмотреть. При условии, что доски все целые, нет прогнивших участков и доски не шатаются под ногами, можно начинать осуществлять подготовительные работы. Но вдруг если под полом прослушивается сквозняк, лаги располагаются друг от друга больше чем на 60 сантиметров (при монтаже тёплого пола максимальное расстояние между соседними лагами должно быть не более 60 сантиметров), а доски не ровные, основание требуется поменять либо демонтировать.

Общий порядок проведения работ

Как говорилось ранее, расстояние между лагами не должно превышать 60 сантиметров. Если данное требование соблюдено, можно смело начинать заниматься устройством внутренней части пола, которая будет держать на себе вес всей конструкции. После этого необходимо к лагам сверху прибить фанеру, листы ОСБ или доски.

Теплоизоляция

Наверх лаг необходимо уложить пароизоляцию, выбрав для этого специальную плёнку. Не нужно покупать полиэтиленовую пленку, так как она при перепаде температуры может образовывать конденсат. Далее укладывается либо минеральная вата, либо пенополистирол или иной теплоизоляционный материал.

Не нужно забывать про демпферную ленту, которую необходимо приклеить по всему периметру помещения. Главная функция данной ленты заключается в защитите пола от сезонных расширений.

Утепление между лаг.

Технология укладки досок

Далее процесс начинается монтажа черновых досок, на которые в дальнейшем и устанавливаются деревянные конструкции, включающие в себя теплые водяные полы. До этого момента необходимо правильно выставить пазы между досками, потому что в дальнейшем в них будут укладывать трубки теплого пола. Пазы должны быть по ширине и высоте 20х20 мм. Одним из самых важных моментов при укладке водяного пола является укладка деревянных реек. Торцы досок необходимо плавно закруглить, поскольку туда будут укладываться трубки и поворачиваться на 180 градусов.

Монтаж теплого пола

Необходимо в пазы настелить металлические теплоотражающие пластины, также можно использовать обычную фольгу. Наверх фольги укладываются трубки теплого пола, которые имеет диаметр в 16 миллиметров, для большей эффективности можно каждую трубку закрутить в фольгу. Чтобы трубки не выскакивали из пазов, необходимо в некоторых местах закрепить небольшие пластинки из металла.

Подключение к отопительной системе

Последующим этапом, после которого деревянная система водяного теплого пола будет завершена, будет подключение труб к отопительной системе. Для этого можно выбрать различные методы, например, ручное регулирование. Подключение можно произвести, применяя смесительные узлы или коллекторные системы. Выбор вариантов зависит от конкретного проекта. Не стоит забывать о том, что подключение деревянной системы пола к центральной отопительной системе может быть осуществлено только если есть все необходимые документы, которые подтверждают согласование ваших работ во всех инстанциях

Опрессовка

В заключение всего процесса монтажа нужно сделать опрессовку системы на обнаружение каких-либо повреждений или утечек. Данный этап нельзя пропускать и переходить к финальной отделке, поскольку впоследствии может возникнуть множество проблем, например, может покрытие вспучиться и размокнуть или вообще полностью отслоиться.

Выбор напольного покрытия

Наверх системы водяного пола можно использовать далеко не все напольные покрытия. При выборе нужно учитывать то, что коэффициент сопротивления теплопередачи напольного покрытия должен быть до 0,15 м2 К/Вт и никак не больше. Поэтому не стоит выбирать материал из пробки, лучше всего использовать керамическую плитку, керамогранит или ламинат. Также можно положить паркет, но при установке могут возникнуть трудности.

Ещё стоит учитывать, что для водяных тёплых полов подходят далеко не многие ковровые покрытия, при выборе необходимо обращать внимание на специальные обозначения на упаковке.

Установить теплый водяной пол на подготовленный деревянный пол, можно всего за 3-4 дня. Большая часть времени нужна для настила досок, поскольку необходимо тщательно вымерять ширину пазов, что отнимает достаточно много времени. А что касается монтажа, то тут процесс проходит очень легко и быстро.

pol-inform.ru

советы по монтажу и устройству

Водяной теплый пол в деревянном доме – это отопительная система помещения, которая использует горячую воду.

Функционирует эта обогревательная система довольно просто: под половым покрытием прокладывается трубопровод, по которому течет нагретая с помощью газового прибора или централизованного отопления вода.

Подключение трубы к газовому прибору отопления удобнее, так как в данной ситуации отапливание помещения не зависит от централизованного отключения в летний период.

Плюсы и минусы данной системы

Система теплого водяного пола образуется трубопроводом и узлом, смешивающим тепловой носитель (воду).

Монтаж данной конструкции производят, применяя трубы из шитого полиэтилена или металлопластика, имеющие малое сопротивление, способность проводить тепло и обладающие изгибаемостью.

Собранные трубы заливают цементом.

Узел смешивания воды, который состоит из насоса, коллектора и термостатического смесителя, дает возможность управлять нагревом водяного пола и удерживать его на необходимом уровне.

Фото:

В современном ремонте зданий применяют теплые полы с электроподогревом или водяные.

Плюсы системы следующие:

• монтаж можно сделать без больших денежных вложений. Это один из важных пунктов, так как приобретение необходимого оборудования потребует денежных затрат;
• устройство системы водяных теплых полов совмещают с разным половым покрытием. Если нет повреждений трубы, то поверхность пола всегда будет сухой. Проведение этих работ возможно, даже если полы планируется покрывать плиткой, ламинатом, ковролином или линолеумом;
• теплый пол может использоваться автономно или после подсоединения к системе отопления. Например, произведя монтаж к газовому прибору отопления или централизованному отоплению;
• экономичность. В обычном помещении можно сэкономить до 30 % тепловой энергии, а в здании с высокими полотками (выше 3 м) – около 45 %;
• теплый водяной пол способен вытеснить обычное отопительное устройство. Это позволит сделать помещение просторней;
• перебои электроэнергии не оказывают влияние на функционирование теплых водяных полов в автономном режиме.

Основные минусы:

• монтаж водяных полов можно сделать только в частном домовладении;
• возможность регулирования температуры воды во время автономного режима ограничена;
• если возникнет протечка трубопровода, а своевременно обнаружить ее не удастся из-за того, что поверхность пола может длительное время оставаться сухой, то существует определенный риск затопления дома.

Это важные возможные достоинства и недостатки данного способа отопления помещения.

Подготовительные и монтажные работы

Укладка и монтаж трубопровода начинаются только тогда, когда будет подготовлена для него поверхность.

Ее необходимо очистить от мусора и выровнять по горизонтали. Цементная стяжка должна быть одинаковой по толщине. Только в этом случае тепло будет распределяться равномерно.

Затем укладывают теплоизоляцию. Пол укрывают пленкой для гидроизоляции, чтобы жидкость не проникала с нижних слоев и поверхность оставалась сухой.

Далее по периметру помещения на стены наклеивают демпферную ленту, компенсирующую деформацию стяжки от тепла.

Своим видом лента похожа на скотч, поэтому она клеится достаточно просто. Чтобы перекрыть слой изоляционного материала и стяжки, необходимо ширина около 14 см.

Далее укладывают материал для теплоизоляции. В зависимости от этажа и расположения здания меняется толщина простилаемого слоя.

Для 2 этажа и далее она может составлять несколько сантиметров. Чтобы утеплить комнату, расположенную на 1 этаже, необходима толщина теплоизоляции до 25 см.

Видео:

Новые материалы для теплоизоляции обладают почти одинаковым коэффициентом проводимости тепла. Наиболее известны пенополистирол, стекловата, минеральная вата, пенобетон, пробка техническая и прочее.

В магазинах для строительства встречаются материалы, предохраняющие от теплопотери и предназначенные для монтажных работ по устройству водяного теплого пола.

Их производят в виде плиток, имеющих выступ с одного края, предназначенный для прохождения отопительной системы.

Монтаж труб по данному теплоизоляционному материалу провести намного легче.

Затем устанавливают коллекторный шкаф в нише у пола. В шкаф вводят концы возвратной и подающей труб, установив на них запирающие вентили.

Таким способом обеспечивается непрерывный водообмен между отопительным прибором и комнатой. Затем присоединяют коллектор – трубу, имеющую несколько отводов.

Специализированные строительные торговые центры предлагают приобрести коллекторный шкаф в сборке со всеми нужными комплектующими.

Прокладка трубопровода

Прокладку труб делают двумя методами:

1. параллельный. Трубы проходят параллельно. После соединения сегментов получается своеобразная «змейка». Данный метод чаще всего используют, утепляя комнаты средней и малой площади. Наивысшие значения температуры жидкости наблюдаются в первых сегментах трубопровода, из-за этого прокладку делают со стороны оконного проема или внешней стенки;
2. спиральный. Прокладку осуществляют, закручивая трубопровод. Прямая и обратная трубы проходят параллельно друг к другу. В итоге получают двойную спираль. Перепад температурного показателя жидкости в трубопроводе не сильно заметен, поэтому этот метод применяют, отапливая просторные комнаты.

Чтобы установить теплый водяной пол, выбирают трубы от двадцати мм в диаметре. Все внимание необходимо обратить на качество изделия.

Трубопровод крепят проволокой к сетке из арматуры, лежащей на материале для теплоизоляции. Этот метод не сложен в исполнении.

В районах, где трубопровод прикасается к сетке из арматуры, необходимо предусмотреть и оставить маленький зазор. Эта предосторожность исключает возможность деформирования трубок во время эксплуатации.

Для крепления используют и другой способ – присоединение к теплоизоляции при помощи зажимов и специальных клипс.

Если используется этот способ, то перед укладкой труб нужно предварительно разметить поверхность.

Как правило, укладка трубопровода происходит с соблюдением расстояния между рядами труб 30 сантиметров.

Видео:

В районе внешней стенки, оконного и дверного проемов необходимо отклониться от этой цифры. Расстояние укладки сокращается до 15 см. Кроме того, трубопровод укладывают, отступив от ближней стенки не более 7 см.

Для одного помещения рекомендуют трубу длиной 60 м. Если нужно произвести укладку большей длины, то необходимо устройство дополнительного коллектора.

Это значит, что на 120 метров трубопровода должно приходиться 2 коллектора, на 180 м – 3 и далее. Длина трубы рассчитывается этим же способом. Все коллекторы должны обслуживать равную длину трубопровода.

Ввод системы в эксплуатацию

Когда трубопровод для водяного теплого пола по всему периметру будет уложен, переходят к его подключению к коллектору.

В первую очередь присоединяют начало трубопровода к выводу теплой воды, а его конец – к отверстию для возврата остывшей жидкости.

С помощью специальных гаек трубопровод закрепляется на коллекторе – так, чтобы поверхность труб оставалась сухой.

В зависимости от того, насколько мощное отопительное устройство, каждый контур должен быть около 50 – 60 метров в длину.

Когда монтаж трубопровода будет завершен, необходимо, чтобы на трубы не оказывалось физическое давление, поэтому они должны быть закреплены и спрятаны от возможных повреждений.

Если труба проложена вблизи деформационного шва, то на нее нужно поместить гофрированную трубку.

Кроме того, после того как монтаж закончится, нужно провести проверку работоспособности теплых водяных полов до того момента, когда пол стянут раствором бетона.

Газовый котел включают на всю его мощность. Под необходимым давлением, превышающим нормальное в 1,5 раза, в трубы начнет поступать вода.

Во время проведения этого тестирования необходимо очень тщательно осмотреть каждое соединение, проверить, не пережат ли трубопровод какими-либо стяжками под давлением.

Каждый сантиметр трубы должен быть сухой. Тестовый запуск должен продолжаться не меньше 2 часов.

В конце работы надо сделать очень ровную стяжку поверхности пола, используя специальные смеси для изготовления теплых полов.

Видео:

Пол после этого поднимется примерно на 7 сантиметров. В процессе заливки пола нужно, чтобы в трубах протекала холодная вода.

Когда стяжка станет сухой, начинают укладывать пол кафельной плиткой. Если планируется класть ламинат или деревянные полы, то трубопровод устанавливают без стяжки под лагами.

Перед тем как будет расстелен ламинат, на лаги настилают фанеру и в ней делают несколько отверстий для лучшего теплообмена.

Когда стяжка стала сухой или монтаж по лагам завершен, приступают к укладке чистового напольного покрытия.

stoydiz.ru

---

•
  Изготовление полков в парной цена за работу
•
  Утепление пола минеральной ватой
•
  Как сделать подполье в деревянном доме
•
  Как сделать пол в деревенской бане
•
  Правильное расположение грядок по сторонам света
•
  Как застелить пол фанерой
•
  Материал звукоизоляции пола
•
  Размеры полок в шкафу купе
•
  Шпатель для укладки плитки на пол
•
  Как пользоваться горячим пистолетом
•
  Крестики для плитки напольной плитки
