Самодельная картофелекопалка для мотоблока. Чертеж картофелекопалки для мотоблока

Картофелекопалка для мотоблока Нева: вибрационная, самодельная, окучивание

Картофелекопалка для мотоблока Нева — навесное оборудование, которое позволяет максимально быстро, эффективно и качественно собрать урожай с земельных участков.

Совсем недавно механизированный сбор урожая осуществляли только крупные сельскохозяйственные предприятия. Сейчас даже мелкие аграрии пытаются ускорить и упростить этот процесс. Имея в своем распоряжении мотоблоки или минитракторы, фермеры задумываются о приобретении к ним дополнительных механизмов, которые сокращают физический труд и увеличивают производительность. Современный рынок представлен большим ассортиментом навесной сельскохозяйственной техники, такой как:

• сажалки;
• копатели;
• окучиватели;
• косилки.

В этом обзоре будут рассмотрены основные модели картофелекопалок к мотоблоку «Нева», их характеристики и принцип действия.

Основные сведения

В большинстве случаев мотоблоки и мотокультиваторы не применяют на больших территориях, они не смогут справиться с большим объемом работ на тяжелых почвах. Такая техника рассчитана на мелкие и средние хозяйства для работы на легких и средних грунтах.

Мотоблок «Нева» считается самым популярным у владельцев сельхозугодий агрегатом, характеризуется высокими техническими показателями, долгим сроком эксплуатации.

Мотоблоки «Нева» сами по себе мало эффективны, но с применением дополнительного оборудования способны выполнять любую сельскохозяйственную работу:

• мотокультиваторы подходят дачникам и фермерам для обработки почвы;
• сажалки в агрегации с мотоблоком — для высадки овощных растений на земельных участках;
• косилки — для скашивания травяной массы;
• окучивание картофеля выполняют окучниками;
• для механизированного сбора корнеплодов применяют картофелекопалку.

В последнее время фермеры используют современную агротехнику для выращивания овощных культур.

Посадка картофеля мотоблоком «Нева» значительно экономит время, позволяет обрабатывать обширные площади, способствует улучшению урожая благодаря рыхлению почвы. При этом процесс осуществляется 2 способами:

• окучниками с регуляторами;
• навесными сажалками.

Картофелесажалка для мотоблока «Нева» используется владельцами больших земельных участков. Она более эффективна: за 1 проход делает борозды в грунте, высыпает клубни из специального бункера и засыпает их землей.

Процесс уборки урожая осуществляется мотоблоком «Нева» с картофелекопалкой. Зубцы механизма зарываются в землю, выталкивают корнеплоды и укладывают их на поверхность для дальнейшего сбора вручную.

Существует несколько моделей копалок, агрегатируемых с мотоблоком «Нева»:

1. Веерная.
2. Вибрационная. Включает такие известные среди аграриев модели, как:
   • ККМ-1;
   • модель «Картофелекопатель вибрационный»;
   • КВМ-3;
   • «Полтавчанка».
3. Транспортерная или ленточная.

Эти модели считаются самыми востребованными и распространенными.

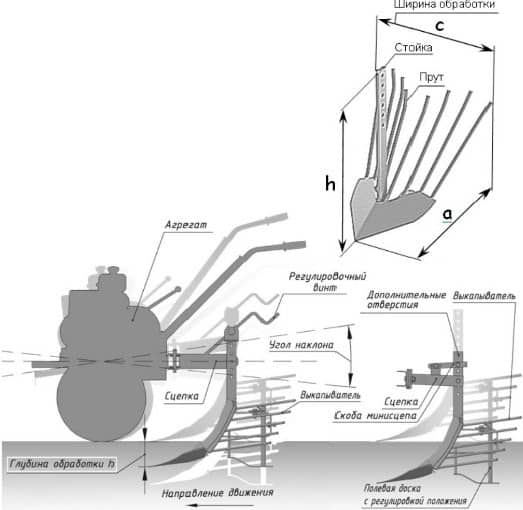

Веерная картофелекопалка

Такой механизм называют простой, пассивной и универсальной картофелекопалкой. Она похожа на обыкновенную лопату в форме сердца, в верхней части которой расположены зубцы. Острая часть приподнимает почву. Попадая на зубцы вместе с картофелем, земля осыпается, корнеплоды остаются на поверхности.

Достоинства веерной картофелекопалки для мотоблока:

• легкая насадка на мотоблок;
• агрегатирование с мотоблоками малой мощности;
• выкопка корнеплодов ведется на высокой скорости;
• низкая цена;
• простота конструкции;
• надежность.

К недостаткам механизма относят такие факторы:

• малые технологические показатели — глубина копки 15 см, ширина захвата до 20 см;
• часть урожая (до 15%) остается в земле;
• некоторое количество корнеплодов повреждается;
• малая производительность;
• большой расход топлива при работе с участками более 50 соток;
• необходимость ручного труда.

Веерный механизм имеет несколько моделей, которые предусмотрены для работы на легком грунте. Устройства предназначены для мотоблоков небольшой мощности, отлично подходят для мотоблока «Нева МБ».

Картофелекопалка ККМ-1

Такая машина называется вибрационной картофелекопалкой для мотоблока «Нева» грохотного типа с более усовершенствованной конструкцией. Модуль состоит из активного лемеха и просевного грохота-решетки. Лемех подрезает пласт земли, который поступает на решетку механизма. Далее на грохоте пласт крошится и просеивается между прутками за счет вибраций. Комки почвы, которые не прошли через решетку, корнеплоды и ботва выбрасываются на поверхность по следу машины.

Грохотные копалки рассчитаны на уборку картофеля при ширине междурядий 60-70 см.

С помощью вибрационного картофелекопателя можно собирать лук, чеснок, свеклу, морковь.

Устройство ККМ-1 имеет такие технические характеристики:

• габаритные размеры — 700х700х600 мм;
• масса машины — 40 кг;
• продуктивность — 0,05-0,2 га/ч;
• рабочая скорость движения агрегата — 1,1-2,1 км/ч;
• глубина копки — 20 см;
• ширина захвата — 39 см;
• радиус поворота агрегата по крайней наружной точке — 3 м.

Достоинства вибрационной копалки:

• возможность работы на тяжелых грунтах, при твердости почвы до 20 кг/см², засоренных камнями грунтах до 8-9 т/га;
• большая ширина захвата и глубина копки;
• высокая эффективность сбора картофеля — 98%;
• хорошая очистка клубней при вибрации;
• экономия времени;
• удобство в использовании на больших площадях;
• небольшой расход топлива.

К недостаткам машины ККМ-1 относят:

• нецелесообразность использования на маленьких земельных участках;
• минимальное действие вибраций на мотоблок;
• высокую цену.

Вибрационные копалки агрегатируются с мотоблоками «Салют», «Каскад», «Фаворит», «Нева МБ 2», МТ3.

Модель Картофелекопатель вибрационный

Однорядный вибрационный картофелекопатель предназначен для выкопки картофеля и других корнеплодов, выпущен специально для всех российских мотоблоков марки «Нева» (МБ, МБ2). Механизм действия подобен вибрационной копалке.

Технические характеристики данной модели следующие:

• габаритные размеры — 710x680x730 мм;
• вес — 34 кг;
• ширина захвата — 36 см;
• глубина прокопки — 20 см;
• скорость — 2 км/ч;
• продуктивность — 0,2 га/ч.

Применение такой машины обеспечивает максимальное выкапывание корнеплодов из грунта и выкладку их на поверхность. Главным достоинством агрегата является доступная цена и высокая эффективность.

Модель КВМ-3

Данная модель относится к вибрационным модульным машинам грохотного типа и отличается конструкцией. Картофелекопалка имеет статический нож и стол вытряхивателя, двигающийся по специальной эллипсной подъемно-толкающей траектории. Нож присоединяют к ведущей раме через переходник, который обеспечивает дополнительную вибрацию. Поэтому агрегат может работать на особо тяжелых грунтах. Вибрация сильно встряхивает землю, клубни легко очищаются, выпадают на поверхность. Универсальный механизм вибратора позволяет работать с мотоблоками, у которых шкив установлен как слева, так и справа.

КВМ-3 агрегатируется с мотоблоками «Нева», МТ3, «Салют», «Заря», «Агат».

Вибрационная модульная картофелекопалка имеет следующие характеристики:

• габаритные размеры — 900х670х560 мм;
• вес — 34 кг;
• рабочая ширина — 39 см;
• глубина обработки — 20 см;
• продуктивность — 0,1 га/ч.

Аппарат по эффективности сбора урожая корнеплодов уступает ККМ-1, но стоимость его ниже.

Модель «Полтавчанка»

«Полтавчанка» также относится к вибрационным грохотным копалкам. Ее конструкция предусматривает работу со всеми мотоблоками. Для этого шкив машины устанавливают как на левую, так и на правую сторону с необходимым перемещением всех рабочих элементов. С помощью роликового переходника агрегат можно монтировать на мотоблоки с задним расположением вала отбора мощности.

Картофелекопалку «Полтавчанка» применяют при работе с почвами среднего типа тяжести.

Машина имеет такие технические характеристики:

• габаритные размеры — 950х790х800 мм;
• вес — 34 кг;
• скорость — 2 км/ч;
• глубина прокапывания — 25 см;
• ширина захвата — 40 см;
• продуктивность — 0,25 га/ч.

Картофелекопалка к мотоблоку в комплектации имеет штифт и ремень.

Небольшие размеры и вес позволяют работать с агрегатом в поле и транспортировать его к месту эксплуатации.

Транспортерная картофелекопалка

Картофелекопалка транспортерная, ленточная или конвейерная — навесное оборудование к мотоблоку «Нева», отличающееся от других моделей своим устройством. Вместо вибрационного стола расположена движущаяся лента, которая в процессе выкапывания отлично очищает корнеплоды от земли, не повреждает клубни.

Вращение системы происходит за счет того, что крутятся грунтозацепы, они и приводят весь механизм в действие. Привод действует от колес. Эта особенность делает агрегат легким в эксплуатации.

Картофелекопатель характеризуется высоким уровнем качества, надежности, длительным использованием и высокой ценой.

Транспортерная картофелекопалка имеет следующие технические характеристики:

• габаритные размеры — 1140х740х47 мм;
• вес — 36 кг;
• скорость — 2 км/ч;
• глубина прокапывания — 20 см;
• ширина захвата — 53 см;
• продуктивность — 1 га/ч.

Такая модель может агрегатироваться со всеми тяжелыми мотоблоками и мини-тракторами.

Картофелекопалка своими руками

Для осуществления работ на больших площадях лучше покупать сельскохозяйственную технику от завода-производителя. Для выкопки картофеля на небольших земельных участках можно изготовить картофелекопалку своими руками.

Самодельная картофелекопалка для мотоблока «Нева» должна легко агрегатироваться с ним, быть эффективной в работе и подходить к типу обрабатываемой почвы.

Для изготовления простой модели веерного типа особые материалы, сложные чертежи и замеры не нужны. Основу устройства можно сделать из обыкновенной старой лопаты, прутья — из арматуры или зубьев садовых вил.

Для того чтобы изготовить к мотоблоку «Нева» картофелекопалку вибрационного типа самостоятельно, необходимы грамотные чертежи со всеми элементами конструкции, подручные материалы, вспомогательные инструменты и оборудование.

Для работы необходимо следующее:

• аппарат для сварки;
• болгарка;
• дрель, сверло;
• ножницы для металла;
• молоток;
• гаечные ключи.

Данная самодельная картофелекопалка состоит из таких основных частей:

• рама;
• подвесная часть;
• колеса и почвозацепы;
• тяга.

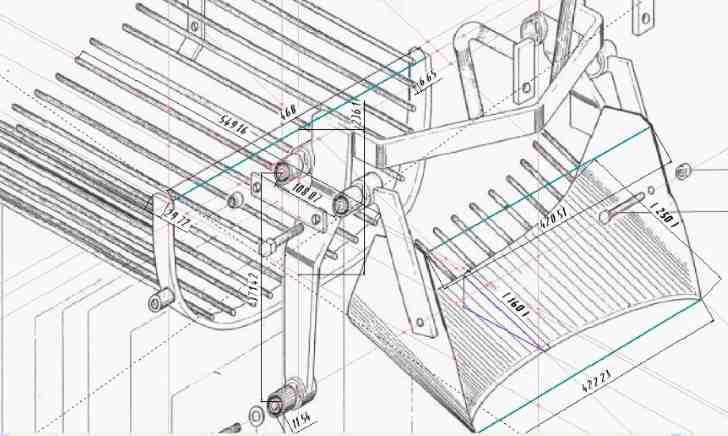

Картофелекопалка для мотоблока «Нева», чертежи которой будут отсутствовать, не установится к агрегату, устройство будет неэффективным в работе.

Навесное устройство вибрационного типа можно изготовить с помощью пошаговой инструкции:

1. Берут заготовку или квадратную профильную трубу 40х40 мм длиной 4 м, разрезают ее на участки по 80 и 120 см.
2. Сваривают их в виде прямоугольника. Стороны должны находиться перпендикулярно друг к другу (90°).
3. На расстоянии 1/4 длины рамы приваривают перемычки для монтажа вертикальных регулировочных тяг.
4. Со стороны перемычек на расстоянии 5 см от края рамы прикрепляют металлический квадрат стороной 50 см, далее через 20 см крепят второй квадрат со стороной 40 см, через 40 см приваривают профиль 30 см. Соедините их полосой из листа металла.
5. Рало должно быть изготовлено из металла толщиной 0,3 мм. По чертежу ножницами для металла вырезают 2 лопасти и сваривают плуг.
6. Закрепляют все элементы крепежным прутом, при этом необходимо простучать молотком центр лопастей для объема конструкции и удобства захвата грунта.
7. Решетку делают из арматуры диаметром 10 мм и длиной 120 см. Через каждые 5 см приваривают.
8. В специально приготовленные отверстия устанавливают оси, соединяют их с рамой, устанавливают колеса.

Самодельная картофелекопалка готова.

Какую картофелекопалку для мотоблока «Нева» вы рекомендуете?Poll Options are limited because JavaScript is disabled in your browser.

specmahina.ru

Картофелекопалка для мотоблока своими руками

На предприятиях, занимающихся выращиванием сельскохозяйственных культур, применяется мощная и дорогая техника. Если же хозяйство небольшое, приобретение такого оборудования нецелесообразно. Как правило, для обработки небольшого участка достаточно иметь мотоблок и различные насадки. Одним из необходимых элементов является картофелекопалка.

Принцип работы подобных изделий достаточно прост – во время движения мотоблока зубцы изделия проникают в почву и достают клубни картофеля на поверхность. Если у вас уже имеется мотоблок, но такого навесного оборудования вы еще не приобрели, его можно изготовить своими руками.

Виды картофелекопалок

Все описываемые устройства можно разделить на 2 типа. Первый отличается тем, что они похожи на лопату, созданную в форме сердца. Сверху у таких изделий имеются длинные зубья. Работает такая картофелекопалка следующим образом:

1. Острая ее часть начинает углубляться в почву, приподнимая ее. Во время данного процесса происходит поднятие картофеля. Клубни во время такого процесса остаются на зубцах картофелекопалки.
2. После этого земля начинает просыпаться между зубцами, а клубни скатываются и остаются на поверхности земли.

Во время приобретения таких изделий важно правильно подобрать определенную модель для своего участка. Картофелекопалки могут быть предназначены для легкой, средней и тяжелой почвы.

Чаще всего используются изделия вибрационного типа. У них имеется лемех, а решетки устанавливаются на колесах. Во время работы подобных изделий лемех погружается в землю и, поднимая ее, направляет на решетки. В данном случае просев является механическим.

Также применяются транспортерные устройства для мотоблоков. Они оснащаются не просто просевочной сеткой, а лентой, позволяющей стряхивать грунт с картофелем более качественно. Часто создается картофелекопалка для мотоблока своими руками, имеющая простую конструкцию.

Выбор картофелекопалки в зависимости от типа мотоблока

Выбирая картофелекопалки для мотоблока, стоит узнать о некоторых особенностях данных механизмов:

1. Мотоблоки массой 110-160 кг используются в паре с обычными картофелекопалками. Стоит отметить, что дизельные устройства являются более эффективными. Важно помнить, что использование картофелекопалки требует низкой скорости передвижения. При этом устройство должно обладать достаточной тяговой способностью. Если обороты бензинового двигателя будут уменьшены, он будет не способен держать крутящий момент и заглохнет. Если же обороты сохраняются на максимуме, мотоблок двигается с большей скоростью, чем нужно для выкапывания картофеля. Устройства, которые не имеют пониженной скорости и работают на бензине, не предназначены для проведения подобных работ.
2. Часто используются мотоблоки среднего класса с вибрационной картофелекопалкой. Они адаптированы под большинство мотоблоков и могут использоваться на устройствах различной мощности.
3. Тяжелые мотоблоки могут использоваться как с обычными изделиями. Так и с устройствами вибрационного типа. Стоит отметить, что модели второго типа позволяют значительно увеличить скорость сбора урожая.

Зная особенности собственного мотоблока можно правильно подобрать изделие для выкапывания картофеля.

Совместимость изделий с различными мотоблоками

Описываемые изделия должны подбираться с учетом особенностей определенного мотоблока. Они могут быть как универсальными, так и предназначенными для конкретных механизмов. Чаще всего используются вибрационные картофелекопалки, поэтому стоит рассмотреть их более подробно.

На мотоблоки Нева можно устанавливать как универсальные картофелекопалки, так и специализированные изделия, предназначенные только для данного агрегата. При использовании универсальных моделей глубина погружения в почву регулируется при помощи опорных колес.

Во время выбора определенной модели следует учитывать такие характеристики картофелекопалки, как ширина обработки почвы, максимальная глубина и скорость работы мотоблока. Ширина должна составлять 38 см, глубина – 20, а оптимальная скорость продвижения равна двум километрам в час.

Картофелекопалка для мотоблока ККМ-1 предназначена для легких и средних почв, которые имеют влажность до 27 процентов. Чтобы не ошибиться во время приобретения картофелекопалки для определенного мотоблока стоит заранее тщательно изучить документацию, предлагаемую к механизму. В ней будет указан список изделий, совместимых с мотоблоком.

Навесное оборудование, которое создано для устройств Нева, отличается от универсальных изделий меньшим весом и шириной обработки поверхности. Производительность таких металлических конструкций составляет от 0,15 до 0,2 гектар в час. Стоит отметить, что размеры таких картофелекопалок оптимизированы под конкретный мотоблок, поэтому они могут быть эффективнее. Стоит отметить, что они имеют меньшую стоимость, чем универсальные модели. Приобретая картофелекопатель важно обратить внимание на качество его сборки.

Создание картофелекопалки своими руками

Несмотря на небольшую стоимость описываемых изделий, некоторые владельцы загородных участков создают их самостоятельно. Это позволяет избежать лишних трат. При наличии опыта работы с металлом создание такой конструкции происходит достаточно просто.

Чертеж картофелекопалки можно составить, изучив документацию, прилагаемую к определенному мотоблоку. В документах указываются необходимые размеры и вес навесного оборудования. Перед проведением работ стоит подготовить все необходимые инструменты.

Следует отметить, что изготовить своими руками можно как простое изделие, так и картофелекопалку вибрационного типа. Создание конструкции происходит следующим образом:

1. На первом этапе осуществляется распиливание трубы квадратной формы на 4 части. Два куска должны быть по 1200 мм и 2 по 800. Размер распиливаемой трубы должен составлять 40*40 мм. Созданные части соединяются друг с другом сваркой в прямоугольник.
2. На втором этапе происходит создание перемычек. Они необходимы для установки вертикальных тяг, необходимых для управления.
3. После этого происходит закрепление стоек вертикального типа. Со стороны. Где располагаются перемычки, на небольшом расстоянии от края рамы закрепляются квадраты размером 30*30 мм. Они должны иметь длину 500 мм. Стойки соединяются между собой перемычкой.
4. На следующем этапе происходит изготовление рала. Для этого используется листовой металл толщиной 0,3 мм. Листы привариваются друг к другу встык.
5. После этого к ралу привариваются прутья, которые выступают в качестве просеивателей.

Использование сельскохозяйственной техники значительно упрощает процесс сборки урожая и способствует затрате меньшего количества энергии. Но для того чтобы оборудование работало эффективно, необходимо правильно его подобрать или изготовить. Именно поэтому важно заранее тщательно изучить строение картофелекопалки и определить оптимальные размеры. Процесс использования описываемых изделий представлен на видео.

fermilon.ru

Картофелекопалка для мотоблока: виды конструкций для изготовления

Рейтинг статьи

Средняя оценка 4,00 (оценил 1 пользователь)

Самодельная картофелекопалка для мотоблока существенно облегчит процесс сбора урожая, при этом сделать такое простое устройство можно и своими руками, хотя на современном рынке и представлен широкий ассортимент картофелекопалок для различных моделей мотоблоков.

В данной статье мы рассмотрим основные виды картофелекопалок, которые можно изготовить своими руками. Пользуясь фото, чертежами и видео из этой статьи, вы легко сможете самостоятельно изготовить барабанную или веерную модель для сбора урожая.

Картофелекопалка для мотоблока своими руками

Виды картофелекопалок

Вне зависимости от вида, основная функция устройства – рыхлить почву под кустами и транспортировать клубник на поверхность. Пользуясь таким устройством, требуются минимальные физические усилия, так как урожая достаточно просто собрать с поверхности грунта.

Виды картофелекопалок для мотоблока: веерная, грохотная и транспортерная

Для самостоятельного изготовления подходят такие виды картофелекопалок:

1. Простые (в том числе веерные): представляют собой небольшой плуг со стержнями, сквозь которые просеивается лишний грунт, а клубни остаются на поверхности.
2. Вибрационные (грохотные) имеют лемех и одну или несколько решеток, которые опираются на колеса. Лемех рыхлит грунт, а почва, клубни и ботва попадают на решетку, просеиваются, и картошка остается на поверхности грядки.
3. Транспортерные (однорядные) – один из самых сложных вариантов. Они оснащены лемехом и лентой транспортера, на которую попадает грунт с клубнями. Такой вид инструмента больше всего подходит для тяжелых грунтов.

Рассмотрим подробнее особенности каждого вида и приведем полезную информацию об их изготовлении своими руками.

Грохотная картофелекопалка для мотоблока

Грохотная картофелекопалка – одна из самых популярных. Она отличается сравнительно простой конструкцией, легко крепится к мотоблоку, но при этом позволяет быстро и без особых физических усилий собрать урожай.

Принцип работы грохотного устройства следующий: почва вместе с клубнями и ботвой с помощью лемеха подается на ствол. Он начинает вибрировать и земля просто просыпается сквозь щели решетки, а клубни падают на грядку ровными рядами. Все, что остается сделать – собрать урожай.

При изготовлении важно сразу делать все составляющие элементы качественно, так как от этого будет зависеть продолжительность эксплуатации устройства.

Изготовление рамы

Первый этап изготовления – производство рамы. Для этого нужно взять металлическую трубу (размер 40*40 мм) и распилить ее на четыре части. Длина двух частей составляет 1200 мм, и еще двух – 800 мм.

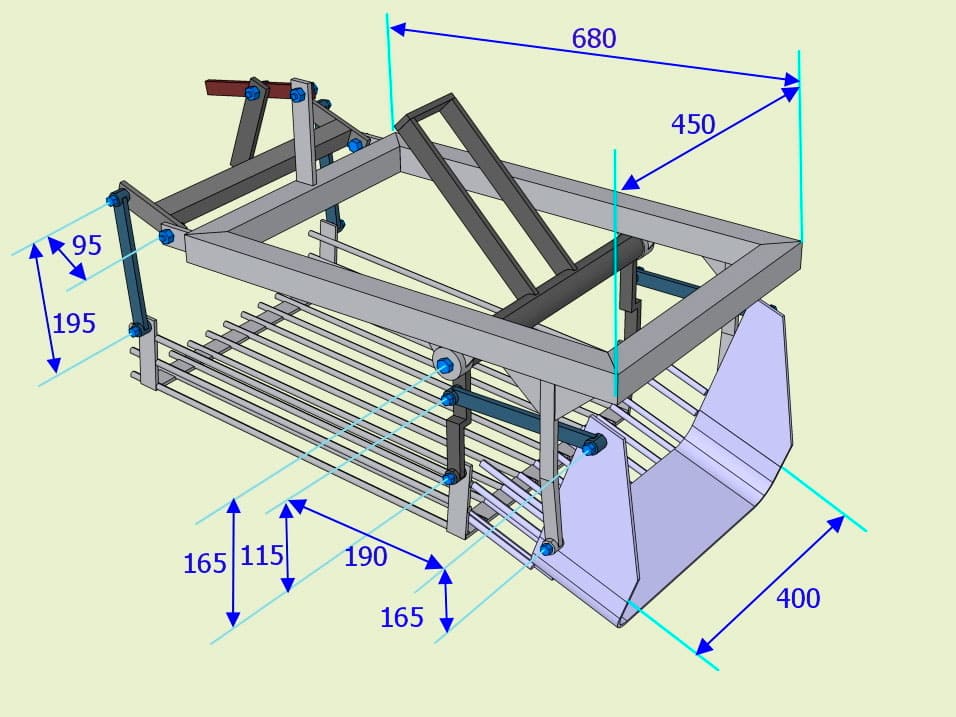

Чертеж рамы грохотной картофелекопалки

Трубы нужно сварить между собой так, чтобы они образовали прямоугольник. Именно эта рамка и будет основой для будущего устройства. Дополнительно на раму нужно установить перемычки для установки вертикальных тяг управления (длина элемента соответствует четверти длины рамы) и еще два элемента – для установки колес. Крепежи для колес также делают из металлической трубы диаметром 30 мм и длиной 150 мм

Как сделать скатную доску и рало

Чтобы конструкция нормально функционировала, на раме нужно установить решетку (скатную доску), а под ней – рало. Начинать лучше именно с рала. Его изготавливают так:

• Подготавливают металлический лист размером 400*400 мм и толщиной 0,3 мм;
• Под стойками решетки делают два отверстия для крепления;
• Заготовку из металлического листа надежно фиксируют к стойкам с двух сторон;
• Еще один лист металла размером 700*700 мм и толщиной 0,4 мм приваривают к первом элементу (встык) и помощью кувалды придают ему необходимый изгиб и форму.

Скатная доска и рало картофелекопалки

Когда рало готово и установлено, к нему крепят решетку. Для этого берут металлический прут диаметром 10 мм и крепят одну его сторону к ралу, а другую выводят за пределы рамы, в направлении мотоблока.

Выбор колес для конструкции

Поскольку подобная конструкция не очень тяжелая, использовать можно практически любые колеса: тракторные, металлические или резиновые.

Преимущество следует отдавать небольшим колесам с тракторным протектором, так как они обладают самой высокой устойчивостью и проходимостью даже на влажном грунте.

Изготовление крепления

Соединять элементы рамы и решетки проще всего путем сварки. Но, выполняя подобные работы, следует учитывать несколько нюансов. Во-первых, приваривать перемычки к раме следует не посередине, а отступив примерно на четверть длины конструкции.

Во-вторых, для крепления стоек используют небольшую полоску металла длиной 0,4-0,5 мм. Ее крепят к стойкам сваркой под углом 45 градусов. Подвижные элементы конструкции проще всего крепить с помощью швелеров.

Барабанная картофелекопалка для мотоблока

Картофелекопалки барабанного типа чаще всего используются с тяжелыми мотоблоками, которые применяются при сборе урожая на плотных грунтах.

Основное отличие такой модели от других видов – в наличии специального барабана из сетки, который крепится к задней части мотоблока. В этот барабан поступает почва вместе с клубнями. Грунт просеивается сквозь решетку, а картошка остается на поверхности.

Материалы и инструменты

Изготовить барабанную картофелекопалку не намного сложнее, чем грохотную. Но при этом конструкция подходит для сбора урожая и в открытом грунте, и в теплицах. Кроме того, такой инструмент отлично справляется с почвами любой плотности, от песка до чернозема.

Для изготовления вам понадобится толстая металлическая труба или профиль для изготовления рамы под барабан. Также подготовьте толстую проволоку для изготовления самого барабана, сварочный аппарат для соединения элементов конструкции между собой, и колеса для перемещения устройства вместе с мотоблоком.

Изготовление и сборка

Принцип изготовления и сборки барабанной картофелекопалки во многом схож с грохотными моделями. В первую очередь необходимо сделать раму из металлической трубы или профиля, внутрь которой в дальнейшем будет установлен барабан.

Чертеж и фото барабанной картофелекопалки

В отличие от грохотной модели, для которой изготавливают прямоугольную плоскую раму, для барабанной нужно сделать объемное основание в форме куба без дна.

Для рамы отрезают четыре одинаковых куска трубы, которые будут выполнять роль вертикальных стоек. Для верхней части рамы отрезают еще четыре части трубы: два должны соответствовать ширине будущей рамы, а еще два – ее длине. Чтобы не ошибиться с расчетами, лучше заранее продумать, какого размера будет барабан и, исходя из этого показателя, рассчитать и размер самой рамы.

К задним вертикальным стойкам рамы с помощью металлических поперечин крепят две металлические стойки для крепления колес. Внутрь рамы устанавливают барабан, изготовленный из металлической проволоки, а в передней части крепят рало. Также необходимо установить вибрационный элемент, который будет просеивать клубни и почву.

Веерная картофелекопалка для мотоблока

Веерная картофелекопалка считается самой простой, так как для ее изготовления не потребуется особых инженерных навыков. Кроме того, такие устройства можно устанавливать даже на самые простые мотоблоки.

По сути, она представляет собой небольшой плуг с приваренными направляющими стержнями. Когда плуг входит в землю, почва вместе с ботвой и клубнями поднимается по стержням, лишняя земля просеивается, а клубни просто падают на грядку. Однако следует учитывать, что подобная конструкция не отличается большой мощностью, поэтому ее можно использовать только на легких грунтах.

Материалы и инструменты

Для изготовления самой простой картофелекопалки для мотоблока понадобится несколько видов материала. Во-первых, нужно изготовить раму, сварив между собой четыре уголка размером 40*40 мм. Во-вторых, необходимо подготовить обрезки трубы или швелера длиной 1,3 метра, а также арматуру 10 мм диаметра.

Также вам понадобится лист металла толщиной минимум 7 мм для изготовления бортов и лемеха, около 10 отрезков труб квадратного сечения (для установки стоек), вращательный барабан и цепь, а также колеса, болты и метизы для крепления элементов конструкции между собой.

Чтобы все работы проводились быстро и качественно, заранее подготовьте необходимый инструмент: сварочный аппарат, дрель, молоток, ножницы по металлу, ключи и болгарку.

Изготовление и сборка

Простая копалка для мотоблока состоит из нескольких конструктивных элементов: рамы (основы), лемеха для рыхления грунта, подвесной системы, регулировочной тяги, решетки для просеивания земли и колес.

Чертеж для изготовления веерного устройства

Сборку проводят по такому алгоритму:

1. Сваривают раму, используя для этого металлические уголки размером 63-40 см или швелера №8. Длина готовой конструкции должна составлять не менее 120 см.
2. На расстоянии трети от начала рамы приваривают один швелер, а второй – практически у основания рамы. Они будут использоваться в дальнейшем для крепления регулирующих элементов.
3. На боковые края рамы вертикально приваривают металлические стойки. Расстояние между ними должно составлять 10 см, причем каждая следующая стойка должна быть короче предыдущей примерно на 10 см.
4. К самым коротким стойкам, расположенным по краям, приваривают швелер. В результате у вас получится два треугольника, к которым будет крепиться лемех.
5. Из листового металла вырезают заготовку для лемеха нужной длины. Один край приваривают к одному из треугольников, а затем заготовке придают нужную форму и прикрепляют к другому треугольнику болтами.

К лемеху необходимо приварить куски арматуры разной длины. Один край приваривают к лемеху, а второй должен выступать за края пластины. При желании решетку можно заменить сетчатым барабаном. На решетку устанавливают редукционный узел, который будет менять угол наклона самого лемеха и всей конструкции.

Самодельная картофелекопалка для мотоблока

Самая простая самодельная установка для мотоблока – это усовершенствованный вариант  лопаты. Она имеет изогнутую форму и погружается в почву ниже уровня залегания клубней и выкапывает их.

Если на нее установить редукционный узел, угол наклона плуга можно будет произвольно менять, чтобы снизить количество поврежденных клубней или провести рыхление грунта одновременно со сбором урожая.

Материалы и инструменты

Для изготовления простого устройства не потребуется много инструментов. В первую очередь вам понадобится три листа железа, которые нужно соединить между собой сварочным аппаратом.

Кроме того, вам потребуется арматура разной длины, которую также приваривают к ралу для просеивания почвы. Также вам понадобятся болты для присоединения готовой насадки к мотоблоку.

Как сделать окучник

Самый простой окучник – листерный. Он представляет собой два листа железа толщиной 2-3 мм, которым придали пикообразную форму и сварили между собой. Поскольку у этой конструкции стационарная длина и ширина, перед изготовлением нужно определить ширину междурядий и, исходя из этого показателя, сделать заготовки.

Стандартная ширина окучника составляет 60 см, причем такой инструмент подходит для рыхления как легких, так и тяжелых грунтов.

Чтобы изготовить окучник, из листа металла вырезают треугольник с основанием 30-60 см (в зависимости от ширины междурядья) и высотой 30 см. Заготовку сгибают по высоте треугольника так, чтобы получилось острие будущего окучника. Далее к нему приваривают прямоугольники из того же металла, равномерно размещая его с двух краев.

Чертеж окучника к мотоблоку

К основному треугольнику также необходимо приварить около 10 прутьев длиной до 30 см, а для повышения жесткости на острие окучника приваривают железную планку в 3 мм толщины.

Крепление

Если вы уже изготовили копалку, осталось определить, как именно ее присоединяют к мотоблоку. Для этого вам понадобится треугольник из листового металла размером 50*520 мм и толщиной минимум 10 мм. В этом прямоугольнике необходимо просверлить несколько отверстий для регулировки глубины погружения окучника.

Острие и крылья агрегата рекомендуется усилить железными пластинами, особенно, если устройство будет использоваться на тяжелых почвах.

Изготовление и сборка

Завершающим этапом является изготовление крепежа для присоединения устройства к мотоблоку. В первую очередь необходимо закрепить подшипника редуктор, расположив его на оси. После этого к механизму крепится колесный механизм, который соединяется с осью цепью и звездочками.

Также необходимо изготовить держатель в форме буквы «Г». Длинный конец детали крепят к детали соединения копалки с мотоблоком, а короткий приваривают к острому концу окучника. Для гибкости крепления и удобства использования в качестве крепежа рекомендуется использовать болты.

Чертежи и схемы: картофелекопалка для мотоблока

Теоретическая информация по изготовлению картофелекопалки для мотоблока, конечно же, очень полезна, но гораздо проще сделать подобный механизм по схемам и чертежам.

Чертеж копалки и скатной доски для изготовления своими руками

Если у вас нет опыта по производству подобной техники, рекомендуем ознакомиться с фото, которые помогут провести все этапы строительства правильно.

Видео: самодельная картофелекопалка для мотоблока

Видео, приведенное ниже, поможет всем желающим сделать простую и надежную картофелекопалку для мотоблока своими руками.

villaved.ru

Как сделать картофелекопалку для мотоблока своими руками, чертежи

Картофелекопалка для мотоблока – навесное специальное оборудование для механизации последнего цикла выращивания картофеля – копки. Значительно облегчает труд землевладельца. Урожай выкапывается в течение нескольких минут, в зависимости от размера участка, остается только собрать картофель по мешкам. Устройства бывают разных типов, предназначаются для небольших приусадебных хозяйств с разным состоянием почвы.

Важно! Для сбора картофеля подобным механизированным способом нужно учитывать ширину посадки, залегание картофеля и размер ножей картофелекопалок. Также немаловажна мощность мотоблока.

Виды картофелекопалок для мотоблоков

Копалка веерная, стрельчатая или дельфин

Подходит для мотоблоков любых марок, в том числе имеющих невысокую мощность. Конструкция имеет самое простое устройство, представляющее собой плуг с приварными прутьями в форме веера, которые выполняют функцию просеивания. Принцип работы: мотоблок тащит копалку, плуг входит в землю и подкапывает картофельные плети, вытаскивая картофелины на поверхность, попадая на решетку-веер, земля отсеивается, а картошка остается на поверхности поля. Такая форма копалки подойдет для различных почв и любой засоренности поля от ботвы или сорняков.

Картофелекопалка

Веерный тип копалки имеет и минусы, так во время перекопки повреждается некоторая часть урожая, рассеканием картофелины плугом на части. Это особенно имеет значение для тех, кто сажает картофель на продажу. Управление мотоболоком с таким навесным оборудованием требует значительных физических усилий, а для больших площадей обработки – повышенного расхода топлива. Но учитывая небольшую стоимость и самую простую и понятную конструкцию, ее легко купить или сделать ручную картофелекопалку самостоятельно. Для этого не нужны схемы или механические и токарные навыки. Но опыт работы со сварочным аппаратом и металлом понадобится. Для изготовления рала может применяться лопата или плуг, останется только приварить прутья. Такая конструкция хороша еще и тем, что не имеет движущиеся части, и поломку, если такая случится, легко устранить.

Картофелекопалка вибрационная или грохотный тип

Картофелекопалка вибрационная

Имеет более сложное устройство, содержащее крутящие механизмы, создающие вибрацию. Обладает большей шириной захвата борозды, чем плуговая. Проникает на глубину 20 см. Высокая эффективность копки, за счет вибрации, хорошо очищает картофель от почвы и выбрасывает на поверхность поля. Картофель вынимается полностью, если только нетипично залегает глубоко в сильно рыхлой почве и не закидывается землей. Мотокультиватор идет без особых усилий, выкапывание картофеля происходит очень быстро. Одно из условий хорошей работы – чистое поле от ботвы и сорняков. Перед началом работы требуется срезать картофельную ботву.

Транспортерный тип

Такая картофелекопалка может напоминать картофелекомбайн для частного земледелия. Также называется ленточная или конвеерная. По работе она схожа с вибрационной картофелекопалкой для мотоблока, но усовершенствована транспортерной лентой, на которую подается картофель после его выкапывания устройством. Транспортирующую ленту делают из металлических прутьев или сетки, существуют и резиновые ленты. Чем она длиннее, тем лучше очищается картофель. В движение приводится от вала, передающего крутящий момент, через редуктор. Транспортерный вид копалки отличается особенностью хорошо очищать и отделять картофель от земли и плети, картофель не повреждается. Для применения данной модели используется трактор или мотоблок, который производит отбор мощности с помощью вала. Транспортерная картофелекопалка своими руками может быть собрана при наличии знаний и навыков работы с подобными механизмами. Также может быть доработана и усовершенствована в условиях частного хозяйства и облегчения огородной работы.

С помощью таких устройств можно выкапывать не только картофель, но и другие овощи, например, свеклу, чеснок, лук.

Цены вибрационных навесных копалок бывают достаточно высоки, поэтому можно задуматься о сооружении такого устройства своими руками.

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

• болгарка;
• дрель;
• сварочный аппарат;
• уровень,
• рулетка.

Используемые материалы и элементы:

• металлический профиль;
• листовой металл;
• металлические уголки;
• металлические прутья;
• тяги;
• рулевые наконечники;
• стойки стабилизатора;
• шкивы картофелекопалки и мотоблока разного размера;
• приводной ремень;
• болты;
• колеса;
• валы;
• материалы для шарниров.

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Видео

7ogorod.ru

Картофелекопалка для мотоблока

Копка картофеля. Сколько воспоминаний связано с этим словом. В сезон все семейство выходило на огород и занималось этим занятием. Время было веселое, но довольно тяжкое, особенно для тех, у кого участок был большой и не один. На счастье, в наше время копать картошку куда легче. Лопаты – прошлый век. Если у вас есть современный мотоблок, то для уборки картошки можно использовать его. Главное – сделать или купить картофелекопатель. Это незаменимая вещь, позволяющая сэкономить и время на работу, и свои силы. Картофелекопатели, независимо от модели, имеют одинаковый принцип действия.

Прутья или зубцы погружаются в землю, доставая из нее каждую картошку. Вручную это делать гораздо дольше. Если вы не хотите покупать это приспособление, то сделать его можно самому. Картофелекопалка для мотоблока своими руками без проблем справляется с задачей. Давайте рассмотрим, как ее можно сделать.

Виды картофелекопалок для мотоблоков

Первым делом нужно рассмотреть, какие есть разновидности приспособлений. Различают два вида оборудования для уборки картофеля:

1. Пассивный тип.
2. Активный тип.

Первый вариант – улучшенная лопата, имеющая особую вогнутую форму. Она углубляется в грунт на 5–10 см ниже, чем залеживается картошка, доставая ее на поверхность. Если правильно подобрать угол наклона, то грунт, доставаемый с урожаем, будет рыхлым. Недостатком конструкции является то, что она плохо разделяет картошку и землю. В результате вы тратите много сил на полноценный сбор и очистку урожая. Все же, это не сравнить с маханием лопаты и траты времени на ручную копку. Все недостатки можно компенсировать легкостью изготовления этого вида картофелекопалки для мотоблока.

Куда лучше активные приспособления.Такая картофелекопалка для мотокультиватора состоит из рамы, на которой есть лопаты для копки урожая. Кроме того, оборудование оснащено приспособлением вибрационного типа, просеивающего землю. Лопаты поднимают почву с картошкой, которые перемещаются на вибрирующую решетку. Благодаря ей вся земля отделяется от картошки, а вы в результате получаете чистый урожай, без лишних усилий.

Материалы для изготовления картофелекопалки для мотоблока

На самом деле, сделать приспособление для копки картошки не так сложно, как может показаться. Чтобы воплотить в жизнь пассивную конструкцию, вам нужно иметь такие инструменты и материалы:

1. Металлический лист толщиной 3–5 мм для лемеха. Рекомендуется прочная сталь.
2. Электрическая дрель.
3. Стальная полоска 10 мм толщиной, в качестве подвесного устройства.
4. Сварочный аппарат.
5. Уголок 30 мм, чтобы усилить конструкцию.
6. Арматура Ø10 мм или стальной круг, чтобы сделать отсеивающую решетку.
7. Крепежные элементы.

Чертежи снизу помогут вам разобраться с конструкцией картофелекопалки.

Чтобы лемех был эффективным, рекомендуется делать его исходя из формы мотоблока «ласточкин хвост». Когда вы планируете гнуть лист металла целиком по прямой линии, его нужно разогреть горелкой. Кромка для твердости обрабатывается ковкой. Кода лемех готов, его нужно закалить.

Есть и другой вариант для лемеха картофелекопалки, который предпочитают большинство – использование старых дисков циркулярной пилы. Качество стали очень хорошее. Остается болгаркой вырезать две части и соединить их сваркой под углом. После этого опять же все нужно закалить. Лемех из диска для вашей картофелекопалки будет дольше служить.

Что касается стойки, то ее можно сделать из держателя для плуга. Если же его нет, в помощь вам стальная полоска. Использовать уголки и швеллеры нельзя. Из швеллера можно сделать подвес, с учетом возможности регулировать глубину и угол атаки.

Картофелекопалка с грохотным отделителем плодов

Такую конструкцию изготовить гораздо сложнее, но ее производительность на порядок выше. Когда площадь огорода большая, лучше использовать именно его. Чтобы сделать картофелекопалку активную, вам нужны такие инструменты и материалы:

• профильная труба для рамы;
• лист из стали 4 мм в качестве ковша;
• прутья арматуры;
• болгарка;
• швеллер для вертикальной тяги;
• редуктор заднего моста «ВАЗ»;
• сварочный аппарат;
• передняя ступица легкового авто с задним приводом;
• карданный вал, если будет подключение к валу отбора мощности;
• колесо;
• шлицевое соединение от ненужной коробки передач;
• дрель электрическая;
• крепежные элементы.

Чтобы сделать свой агрегат, потребуется внимательность и время. Картофелекопалка для мотоблока, сделанная таким образом, опирается на почву одним или двумя колесами. Как работает картофелекопалка можно увидеть на схеме.

На несущей раме находятся две точки опоры. Благодаря опорным колесам можно регулировать высоту агрегата над почвой. Вал отбора мощности мотокультиватора начинает приводить в движение механический редуктор, или соединяется с колесами конструкции. Лемех вибрирует за счет шлицевого соединения, выполняя поступательные движения вперед и назад. Благодаря ему же грохот движется из стороны в сторону. Получается, что каждая партия картошки очищается от почвы и накапливается в решетке.

При положительном угле наклона накопителя, время от времени можно останавливаться, чтобы выполнить выгрузку очищенного и готового картофеля в мешки. Есть и другой вариант – настроить угол так, чтобы он стал отрицательным. При таком раскладе, картошка будет равномерно попадать на грунт, чтобы просохнуть. После чего ее можно собрать.

Обратите внимание! В том случае, если копать картошку нужно после дождя, когда почва влажная, следует изменить угол и глубину. Чтобы воплотить это в жизнь, важно предусмотреть винтовую тягу с регулировкой.

Картофелекопалка простого изготовления

В том случае, когда вы сомневаетесь, что сможете сделать такую конструкцию, есть вариант попроще, но с тем же вибрационным типом.

Такая простая конструкция будет очищать урожай по движению мотокультиватора. Лемех сделан в виде ковша. Он будет выкапывать всю картошку, загребая ее в решетку с вибрацией. Она двигается вперед и назад. Нужно сделать подвес на качающихся шарнирах. Тогда картофелекопалка будет очищать картофель от грунта.

Что касается самого привода вибратора, то он изготовлен из эксцентрика и трубы, он соединяется со шкивом при помощи вала. С колесом шкив соединен ременной передачей. Картофель, который находится в решетке, постепенно выпадает на землю сзади картофелекопалки. Если не желаете собирать все с огорода, можно останавливаться и пересыпать все из картофелекопалки в мешки.

Обратите внимание! Картофелекопалка, которую вы сделали своими руками, может травмировать вас. Работая с агрегатом, будьте аккуратны и соблюдайте простые меры предосторожности.

Подведем итоги

Как видите, сделать картофелекопалки для мотоблока можно и самостоятельно из того, что есть под рукой. Даже если вам придется что-то докупить, это не сильно скажется на себестоимости картофелекопалки. Сделать ее своими руками намного дешевле, чем купить уже готовую конструкцию. Чтобы вам было легче, мы дополнительно подготовили для вас видео, в котором есть подробная инструкция изготовления картофелекопалки для мотоблока. Так, вы точно сможете сделать качественную конструкцию, которая будет собирать картофель за считаные минуты.

bouw.ru

обзор, чертежи, сделать своими руками

Посадка и сбор урожая картофеля всегда было распространено в сельском хозяйстве и актуально по сей день. Но если раньше это все делалось вручную, то сегодня на помощь людям пришла техника, а именно мотоблоки. Если вы владелец такого агрегата, то вам будет интересно такое навесное оборудование, как картофелекопалка для мотоблока Нева.

В продаже есть разные виды, произведенные именно для мотоблока Нева. Также вы можете сделать своими руками данный инструмент, благо в сети есть огромное количество схем и чертежей. Вам всего лишь понадобятся подручные материалы и инструменты.

Виды, конструкции и принцип работы разных видов картофелекопалок

Принцип работы картофелекопалки к мотоблоку Нева очень прост: зубцы устройства врезаются в землю и поднимают наружу клубни картофеля, раскладывая их по земле. Вам остается лишь собрать урожай вручную. Это позволит вам существенно сэкономить не только время, но и ваши силы.

Есть два вида картофелекопалок:

• простая. Имеет конструкцию лопаты без черенка, сверху которой приварены прутья. Острой стороной, которая углубляется в землю, клубни выкапываются и попадают на прутья. Там земля с них опадает, а картофель сбрасывается на поверхность земли. В зависимости от типа почвы вашего участка, есть модели КВ-1, КВ-2, КВ-3;
• грохотная. Это вибрационная картофелекопалка, которая имеет уже более сложное устройство. Здесь имеется лемех и просевная решетка, расположенная на колесах. Из лемеха картофель попадает на решетку, где за счет вибрации с него сбивается земля, а сами клубни остаются на поверхности земли. К мотоблоку Нева подходят однорядные грохотные инструменты, как, например, ККМ1, 2КН, и другие.

Преимущества есть и в том, и в другом варианте. Простая картофелекопалка стоит недорого, очень надежна и проста в использовании. Однако производительность лучше у вибрационной, но здесь и цена уже будет выше.

Модели картофелекопалок

В продаже есть разные модели картофелекопалок именно для мотоблока Нева:

1. Вибрационная Полтавчанка. Рассчитана на средние типы почв. Ширина захвата участка земли — 39 сантиметров, глубина — 18 сантиметров. Ее вес составляет 34 килограмма, а рабочая скорость — 2-3 километра в час;
2. КВМ-3. Картофелекопатель грохотного типа. Отличие данной модели состоит в том, что вы сможете присоединить дополнительный нож для создания большей вибрации. Это очень важно при работе на тяжелых почвах, когда земля плохо стряхивается с клубней. Масса — 39 килограмм, скорость — 1-2 километра в час, ширина захвата земли — 37 сантиметров, глубина — 20 сантиметров;
3. ККМ-1. Это модель грохотного, которая отлично подходит не только для уборки урожая картофеля, но и буряка, моркови, лука, и других корнеплодов. Вы сможете регулировать глубину выкапывания земли, а также мягкость сепарирования за счет изменения оборотов мотора самого мотоблока. Подходит для легких и средних типов почв. Вес — 40 килограмм, ширина захвата земли — 37 сантиметров, глубина — 20 сантиметров, скорость — 1,1 — 2,1 километра в час;
4. Вибрационный картофелекопатель для мотоблока Нева. Это небольшой агрегат грохотного типа весом 34 килограмма. Ширина обработки земли — 36 сантиметров, глубина — 20 сантиметров, скорость — 1-2 километра в час. При этом стоимость достаточно бюджетная. Отличный вариант в соотношении цена-качество.

Как сделать картофелекопалку самостоятельно?

Если же вы не хотите тратиться на покупку новой картофелекопалки, а также вы являетесь мастером на все руки, тогда вы можете сделать самодельный инструмент. Перед тем, как приступить, вам нужно знать о том, что такой инструмент будет рассчитан только для легких и средних почв.

Если у вас небольшая территория, то вам можно сделать агрегат небольших размеров.

Для этого вам понадобится:

1. Прутья из стали. Как минимум восемь штук;
2. Швеллер из стали;
3. Сошник толщиной не менее 5 миллиметров. Можно использовать пилу из циркуляционного станка;
4. Металлические уголки 40 и 63 миллиметра.

Важно перед началом работ создать чертеж, по которому вы сможете ориентироваться и с которым у вас точно в ходе работ не возникнет проблем.

Картофелекопалка для мотоблока Нева грохотного типа изготавливается в несколько этапов:

1. Рама. Нужно трубу распилить на четыре части — две длиной 120 сантиметров, две другие — 80 сантиметров. Диаметр трубы — 40 миллиметров. После этого детали нужно сварить в прямоугольник;
2. Монтаж перемычек. Они нужны для монтажа вертикальных тяг управления. Установите их примерно на четверть длины рамы. С другой стороны нужно установить крепления для колес. Для этого вам понадобится две куска трубы диаметров в 30 миллиметров и длиной в 15 сантиметров;
3. Крепление стоек вертикального типа. Крепятся они со стороны перемычек на расстоянии 5 миллиметров от края рамы;
4. Изготовление рала. Вам нужен стальной лист толщиной в 0,3 миллиметра и размером 40 на 40 сантиметров. Его необходимо прикрепить к стойкам. После этого вам нужен лист металлам толщиной в 0,4 миллиметра и размеров 70 на 70 сантиметров, которые крепится встык с первым элементом. С помощью кувалды ему нужно придать согнутую форму;
5. Создание решетки. Для этого нужно прут диаметром 1 сантиметр прикрепить внизу рала. И так с остальными прутами.

pro-motobloky.ru

видео, на фото чертежи и размеры самодельного агрегата

В последнее время мало кто из дачников вскапывает садовые участки вручную. Современные производители садовой техники предлагают потенциальному клиенту довольно широкий выбор разнообразных моделей по доступной цене. Давайте поговорим о том, как сделать картофелекопалку для мотоблока своими руками, чтобы сэкономить на приобретении такого агрегата.

картофелекопалка

Краткая характеристика

Самодельная картофелекопалка для мотоблока – это прекрасное изобретение, которое упрощает жизнь многих дачников. Не все понимают, как это сложно, вырастить и собрать урожай картофеля на своем приусадебном участке. Поэтому применение агрегатов подобного характера просто не заменимо в период зрелости корнеплодов картофеля.

Придуманное народными умельцами специальное изобретение разных размеров для мотоблока стало результатом долгих изысканий владельцев собственных огородов. Сначала вместо него применяли обычную совковую лопату, использование которой вынуждала дачника прикладывать огромные физические усилия для того, чтобы получить долгожданный урожай. Сегодня в этих елях применяется механическое устройство, предназначенное для отделения клубней от грунта и укладывания их на поверхности земли.

картофелекопалка

Изготовление по чертежам

Конечно, те дачники, кто совсем не обладает опытом в сфере изготовления своими руками механизмов подобного рода, может потратить на это довольно немалое количество своего времени. Однако, если хорошенько разобраться в методике изготовления прибора разных размеров для мотоблока и найти в сети интернет хороший чертеж картофелекопалки для мотоблока, любой дачник разберется в этом нелегком задании. И собранная ими картофелекопалка не уступит по своей функциональности и качеству готовым моделям, собранным на заводе.

Вы задались вопросом, как сделать картофелекопалку к мотоблоку? Запаситесь терпением и чертежами. Вот фото, которое иллюстрирует готовое оборудование, собранное самостоятельно руками дачника.

Для начала вам потребуется собрать сварную раму для будущего изделия. Для ее изготовления нужны металлические пластины с диаметром 8 мм, железный швеллер №8 и специальный уголок с параметрами 63 на40. Из металлических пластин вам нужно будет изготовить лемех, после чего он устанавливается на элеваторный кожух. Чтобы осуществить монтаж лемеха, примените четыре крепежа, которые надежно затягиваются гайками;

Далее переходят к изготовлению такой составляющей части оборудования для сбора картошки, как редакционный узел. Чтобы его создать, возьмите пару корпусов из металла в форме цилиндра. Корпусам для агрегата подобного назначения следует быть сделанными в виде стаканчика и втулки, которые соединяют друг с другом ведомый и ведущий валы из высокопрочной стали. Готовая конструкция получится легко вращаемой. Чтобы достичь такого эффекта, насадите на шпонки призматической формы особые звездочки. К звездочкам должны быть приваренными ступицы из прочной металлической трубы с диаметром 25 мм;

Чтобы картофель не разрезался на части во время его выкапывания из грунта, сделайте заточку круглой. Вы должны понимать, что при изменении соединения кожуха к раме конструкции, поменяется и наклон самого элеватора, и угол выкапывания луночки в грунте;

Чтобы изготовить не фабричный агрегат, изображенный на следующем фото, вручную, нужно обладать некоторыми навыками. Каждая картофелекопалка для мотоблока своими руками не сможет работать качественно, если у нее не будет барабана очистителя;

Методом сварки присоедините диски и «беличье колесо», зафиксируйте колесико на осях. В таком случае колесо сможет беспрепятственно вращаться;

Движение коленвала обеспечивают подшипники, с ними смогут двигаться и звездочки, которые приведут барабан в движение;

Чтобы соорудить ползунок, возьмите фторопласт. Тогда цепочка сможет свободно скользить. На первый взгляд такая деталь схожа с «беличьим колесом», однако в данном случае она имеет меньше прутков, количество которых также снижено. Для опоры в конструкции такого типа применяются ползуны, защищающие цепочку от вероятности повреждения в процессе эксплуатации.Вы можете получить стандартные размеры картофелекопалки для мотоблока. Изготовить ее самому действительно не очень просто, однако если вы примените верный подход, то на весь процесс вы потратите довольно короткий промежуток времени.

Само изделие для мотоблока должна иметь пару роликовых цепей, каждая из которых насчитывает по 94 звена. Их нужно одеть на стержни. Система такого характера получила название «беличье колесо» благодаря особенностям своей формы. Такое для обеспечения большей надежности и прочности, потребуется закрепить на двух дисках, согнутой формы. Если таких дисков не будет в наличии, воспользуйтесь ободом от колеса велосипеда.

Ну и наконец, наиболее простым этапом при сооружении картофелекопалки для мотоблока, как на фото, — это выполнение опорно-транспортного соединения. Его можно сконструировать своими руками по чертежам, отталкиваясь от собственного метода выращивания картофеля. Создать такой узел агрегата разных размеров очень просто.

Процесс сборки

В отверстие на левой стороне кожуха нужно вставить выходную ось самодельной картофелекопалки. Они имеет вид болта с резьбой. По окончанию выполнения данной операции, можно соединить звездочку с подшипником.

Также нужно зафиксировать распорную втулку и колечко. После этого вставьте входную ось в отверстие на кожухе с правовой стороны.

После выполнения несложных и недолгих по времени операций вы сможете насладиться применением на своем дачном участке эффективной и надежной самодельной картофелекопалки для мотоблока. Посмотрите на следующее фото, чтобы увидеть готовое изделие в сборке. Оно станет незаменимым помощников для вас в тот период времени года, когда на вашем огороде созреет и будет готов к выкапыванию картофель.

Применение подобной картофелекопалки для мотоблока существенным облегчит вашу дачную жизнь и сделает выращивание культуры картофеля на своем приусадебном участке гораздо приятнее.

Подведем итоги

Сегодня появились очень эффективные методы выращивания и сбора урожая картофеля, которые позволяют значительным образом сократить время, силы и материальные затраты дачника. Применение самодельной картофелекопалки, которую можно установить на мотоблок – это революционное изобретение народных умельцев. Если вы хотите изготовить картофелекопалку для мотоблока самостоятельно, но пока не обладаете достаточным опытом в таких вопросах, посмотрите видео, представленное ниже. Оно поможет вам учесть все наиболее важные моменты в процессе выполнения работы.

fermerteh.ru

---

•
  Лестницы на второй этаж в доме
•
  Как избавиться от мышей в гараже навсегда
•
  Пвх пленка для беседок
•
  Выращивание клубники круглый год
•
  Для чего нужен фрезер
•
  Установка замка в дверь деревянную
•
  Качели деревянные фото
•
  Схема освещения
•
  Проходной переключатель как подключить
•
  Каркасный бассейн своими руками
•
  Монтаж радиаторов отопления с нижним подключением
