Condtrol xliner duo 360 1-2-120 Инструкция по эксплуатации онлайн [16/25]. Condtrol xliner duo 360
Condtrol xliner duo 360 1-2-120 Инструкция по эксплуатации онлайн [3/25]
4 5
user manual
CROSS
LINE LASER
EN
user manual
CROSS
LINE LASER
EN
XLiner Duo/Combo 360 XLiner Duo/Combo 360
SAFETY INSTRUCTIONS
Attention! This user manual is an essential part of this product.
The user manual should be read carefully before you use the product
for the first time. If the product is given to someone for temporary
use, be sure to enclose user manual to it.
- Do not misuse the product
- Do not remove warning signs and protect them from abrasion,
because they contain information about safe operation of the
product.
-Do not look into the laser beam or its reflection, with unprotected
eye or through an optical instrument. Do not point the laser beam at
people or animals without the need. You can dazzle them.
-To protect your eyes close them or look aside.
- Always install the product in such a way, so that laser line is below
or above eye level.
- Do not let unauthorized people enter the zone of product operation.
- Store the product beyond reach of children and unauthorized
people.
- It is prohibited to disassemble or repair the product yourself. Entrust
product repair to qualified personnel and use original spare parts
only.
- Do not use the product in explosive environment, close to flammable
materials.
- Laser intensive glasses are used for better recognition of the laser
beam, do not use them for other purposes. Laser glasses do not
protect from laser radiation as well as ultraviolet radiation and reduce
color perception.
PRODUCT DESCRIPTION
Cross line laser Xliner Duo/Combo 360 CONDTROL is intended to build
and check vertical and horizontal planes and lines, as well as up and
down laser dots* (zenith and nadir) . The laser level is suitable for use
at both indoor and outdoor building areas.
The laser level has 2 operating modes:
- automatic levelling to project horizontal and vertical planes
and lines. Levelling function allows to automatically compensate
irregularities within self-levelling range of ±4°;
- locked compensator, to build inclined planes and lines;
Pulse mode allows using laser receiver to increase working range of
the laser level or to work when laser is hard to be defined in bright
lighting conditions.
*Xliner Combo 360 only.
- Avoid heating the batteries to avoid the risk of explosion and
electrolyte leakage. In case of liquid contact with skin, wash it
immediately with soap and water. In case of contact with eyes, flush
with clean water during 10 minutes and consult the doctor.
mcgrp.ru
Condtrol xliner duo 360 1-2-120 Инструкция по эксплуатации онлайн [13/25]
24 25
Bedienungsanleitung
KREUZLINIENLASER
Bedienungsanleitung
KREUZLINIENLASER
DE DE
XLiner Duo/Combo 360 XLiner Duo/Combo 360
2) Modus zum Erzeugen geneigter Laserlinien und –Ebenen bei
festgestelltem Pendel:
Schieben Sie den Schalter in die AUS-Position . Das Pendel wird
gesperrt. Die Stromanzeige wird rot. Druecken und halten Sie die
Taste waehrend 3 Sekunden, um das Geraet einzuschalten.
Druecken Sie kurz die Taste , um die benoetigen Laserlinien
einzuschalten. Die aktivierten Laserlinien blinken jede 5 Sekunden in
diesem Modus.
Druecken Sie kurz die Taste , um den Pulsiermodus ein- /
auszuschalten. Der Pulsiermodus ermoeglicht den Betrieb mit
dem Empfaenger. In diesem Modus wird die Anzeige fuer den
Pulsiermodus- rot.
Um das Geraet abzuschalten, druecken Sie mehrmals kurz die Taste
bis alle Laserlinien aus sind.
Achtung! Um die Betriebszeit zu erhöhen und unbeabsichtigte
Augenverletzungen zu vermeiden, schalten Sie den Laser ein nur wenn
Sie bereit sind das Geraet zu betreiben.
Der Betrieb nah zu Objekten oder Luftstroemungen, deren
Temperatur sich von der Umgebungstemperatur unterscheidet,
kann die Laserlinie zittern lassen wegen der Heterogenitaet der
Atmosphaere. Je groesser die Entfernung, desto mehr zittern die
Laserlinien.
Die Laser-Linienbreite vergroessert sich, wenn die Reichweite sich
erweitert. Die Markierungen sollen entlang der linearen Achse
gemacht werden. Für eine bessere Genauigkeit, berücksichtigen
Sie die Mitte der Laserlinie. Bitte beachten Sie, dass die Form des
Laserstrahls an einer Oberfläche (z.B., Waende, Decken, usw.)
abhängig von der Krümmung ist und von der Neigung der Oberflaeche
zu einer Laserebene.
GENAUIGKEITSUEBERPRUEFUNG
Ueberpruefung der Horizontallinie
Fuer diese Ueberpruefung ist eine freie Messdistanz von 5 Metern auf
einer festen Oberflaeche zwischen zwei Waenden A und B notwendig.
1. Montieren Sie das Instrument auf einem Stativ oder platzieren Sie
es auf einer festen und ebenen Oberflaeche in der Naehe der Wand
A (Siehe Abb.A). Loesen Sie das Pendel. Schalten Sie das Geraet
ein. Aktivieren Sie die horizontale und vertikale Linie bei geloester
Pendelsperre. Richten Sie den Laser auf die Wand A und warten Sie,
bis das Geraet nivelliert ist. Markieren Sie den Punkt, in dem sich die
horizontale und vertikale Linie schneiden (Punkt A1). Markieren Sie
den Schnittpunkt der Laserlinien an der Wand B.
2. Drehen Sie das Geraet um 90°. Überprüfen Sie die Abweichung der
Horizontallinie und des Punktes B1 (Siehe Abb. B). Ist die Differenz mehr
als 1 mm, kontaktieren Sie bitte Ihren Haendler oder ein autorisiertes
Servicezentrum.
3. Wiederholen Sie den Punkt 2 zwei Mal, wobei Sie das Geraet in eine
Richtung drehen.
A
mcgrp.ru
Condtrol xliner duo 360 1-2-120 Инструкция по эксплуатации онлайн [16/25]
30 31
Bedienungsanleitung
KREUZLINIENLASER
Bedienungsanleitung
KREUZLINIENLASER
DE DE
XLiner Duo/Combo 360 XLiner Duo/Combo 360
GARANTIE
Alle Geraete der Condtrol GmbH werden vor dem Verlassen
der Produktion geprueft und unterliegen den folgenden
Garantiebestimmungen. Maengelhaftungsansprueche des Kaeufers
und gesetzliche Rechte bleiben davon unberuehrt.
1) Die Condtrol GmbH verpflichtet sich zur kostenlosen Behebung der
Maengel am Geraet, falls diese nachweislich innerhalb der Garantiezeit
auf einen Material- oder Produktionsfehler zurueckzufuehren sind.
2) Die Garantiezeit betraegt 24 Monate bei gewerblichen Produkten
und beginnt am Datum des Kaufs an den ersten Endabnehmer (siehe
Originalbeleg). Die Betriebsdauer Ihres Geraetes betraegt 36 Monate.
3) Die Garantie trifft nicht fuer Teile zu, deren Fehlfunktion auf
Gebrauch oder Verschleiss zurueckzufuehren ist. Fuer Maengel am
Geraet, die durch Nichtbeachten der Bedienungsanleitung, nicht
bestimmungsgemaessen Gebrauch, unzureichenden Service und
Pflege, Verwendung von Nicht- Condtrol GmbH-Zubehoer oder
Ersatzteilen entstehen, gilt die Garantie nicht. Durch Veraenderungen
oder Zusaetze am Geraet erlischt die Garantie. Fuer Maengel, die
den normalen Gebrauch des Geraets nicht beeintraechtigen, gilt die
Garantie nicht.
4) Die Condtrol GmbH behaelt sich das Recht vor, nach eigener
Entscheidung das Geraet zu reparieren oder zu ersetzen.
5) Andere Ansprueche als die oben genannten werden nicht ueber die
Garantie abgedeckt.
6) Nach Garantieleistungen durch die Condtrol GmbH wird die
Garantiezeit nicht erneuert und auch nicht verlaengert.
7) Die Condtrol GmbH uebernimmt keine Verantwortung fuer
Gewinnverlust und andere Umstaende, die mit dem defekten Geraet
in Verbindung stehen. Die Condtrol GmbH uebernimmt keine Kosten
fuer Miet- oder Leihgeraete waehrend der Reparatur.
Fuer die Garantie gilt deutsches Recht. Ausgeschlossen ist das CISG
(Uebereinkommen der Vereinten Nationen ueber den internationalen
Warenkauf). Aenderungen vorbehalten.
WARTUNG UND REPARATUR
Falls das Geraet defekt ist, bringen Sie es bitte zu Ihrem Haendler
zurueck. Falls Sie das Geraet nicht bei einem Haendler gekauft haben,
schicken Sie es mit einer Fehlerbeschreibung bitte an:
Condtrol GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Deutschland
Waehrend des Transports und der Aufbewahrung sollte das Geraet
in seiner Tasche oder Koffer sein. Saeubern Sie besonders die
Austrittsfenster der Laserstrahlen und vermeiden Sie die dort
Fusselbildung. Die Saeuberung mit Reinigungs- und Loesungsmittel ist
untersagt. Verwenden Sie anstelle ein weiches, feuchtes Tuch. Halten
Sie das Geraet nicht unter Wasser oder in andere Fluessigkeiten. Das
eigenstaendige Oeffnen des Geraets ist untersagt. Es darf nur von
einem autorisierten Servicezentrum geoeffnet werden.
mcgrp.ru
Condtrol xliner duo 360 1-2-120 Инструкция по эксплуатации онлайн [9/25]
16 17
user manual
CROSS
LINE LASER
EN
user manual
CROSS
LINE LASER
EN
XLiner Duo/Combo 360 XLiner Duo/Combo 360
6) After holding warranty works by Condtrol GmbH warranty period is
not renewed or extended.
7) Condtrol GmbH is not liable for loss of profit or inconvenience
associated with a defect of the device, rental cost of alternative
equipment for the period of repair.
This warranty applies to German law except provision of the United
Nations Convention on contracts for the international sale of goods
(CISG).
In warranty case please return the product to retail seller or send it
with description of defect to the following address:
Condtrol GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Germany
UTILIZATION
Expired tools, accessories and package should be passed for waste
recycle. Please send the product to the following address for proper
recycle:
Condtrol GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Germany
Do not throw the product in municipal waste!
According to European directive 2002/96/ЕC expired measuring tools
and their components must be collected separately and submitted to
environmentally friendly recycle of wastes.
WARRANTY
All Condtrol GmbH products go through post-production control and
are governed by the following warranty terms. The buyer’s right to
claim about defects and general provisions of the current legislation
do not expire.
1) Condtrol GmbH agrees to eliminate all defects in the product,
discovered while warranty period, that represent the defect in
material or workmanship in full volume and at its own expense.
2) The warranty period is 24 months and starts from the date of
purchase by end consumer (see the original supporting document).
3) The Warranty doesn’t cover defects resulting from wear and tear
or improper use, malfunction of the product caused by failure to
observe the instructions of this user manual, untimely maintenance
and service and insufficient care, the use of non-original accessories
and spare parts. Modifications in design of the product relieve the
seller from responsibility for warranty works. The warranty does not
cover cosmetic damage, that doesn’t hinder normal operation of the
product.
4) Condtrol GmbH reserves the right to decide on replacement or
repair of the device.
5) Other claims not mentioned above, are not covered by the warranty.
mcgrp.ru
Condtrol xliner duo 360 1-2-120 Инструкция по эксплуатации онлайн [15/25]
28 29
Bedienungsanleitung
KREUZLINIENLASER
Bedienungsanleitung
KREUZLINIENLASER
DE DE
XLiner Duo/Combo 360 XLiner Duo/Combo 360

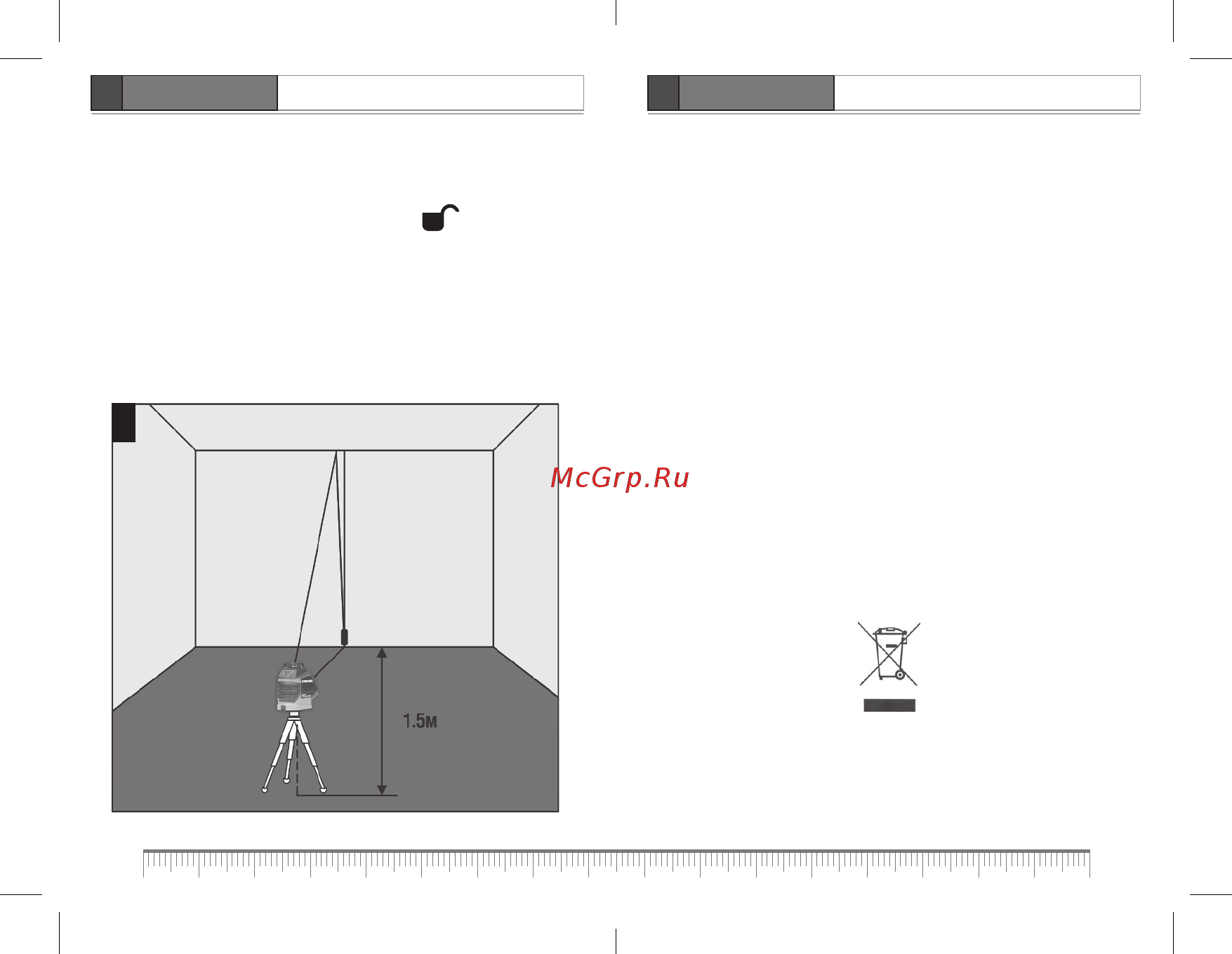

Ueberpruefung der Vertikallinie
Befestigen Sie ein Senklot an einer Schnur und positionieren Sie das
Geraet ca. 1,5 m von dem Senklot entfernt (Siehe Abb. E).
1. Schieben Sie den Schalter in die EIN-Position , aktivieren Sie die
Vertikallinie und richten Sie die Vertikallinie auf die Schnur aus.
2. Ist die Abweichung zwischen Linie und Schnur nicht groesser als ± 0,2
mm auf einen Meter der Lotschnur, ist das Geraet innerhalb der
Toleranz. Ist die Lotschnur z.B. 2,5 m lang, darf die Abweichung
0,5 mm nicht uebersteigen. Sollte eine Kalibrierung notwendig
sein, kontaktieren Sie bitte Ihren Haendler oder ein autorisiertes
Servicezentrum.
E
PFLEGE
Achtung! CONDTROL QB ist ein präzises optisch-mechanisches Gerät
und soll stets vorsichtig behandelt werden. Prüfen Sie den Zustand
des Gerätes, bevor Sie es verwenden. Überprüfen Sie die Genauigkeit
des Gerätes, nachdem es fallen gelassen wurde oder anderen
mechanischen Belastungen ausgesetzt war.
Schalten Sie das Geraet nach der Verwendung wieder ab, da andere
Personen oder Tiere von den Laserstrahlen geblendet werden
koennen.
- Behandeln Sie das Geraet mit Sorgfalt, so wie Sie eine Kamera, ein
Fernglas oder ein anderes optisches Geraet verwenden.
- Vermeiden Sie Stoesse, staendige Vibrationen und extreme
Temperaturen.
- Verwenden Sie die Batterie entsprechend den Sicherheitsvorschriften.
- Tauchen Sie das Geraet nicht unter Wasser.
- Wischen Sie Schmutz mit einem feuchten, weichen Tuch ab.
- Verwenden Sie keine aggressiven Reinigungs- oder Loesungsmittel.
- Behandeln Sie das Geraet wie ein Teleskop oder eine Kamera.
ENTSORGUNG
Geraete, Zubehoer und die Verpackung sollen recycelt werden
(Wiederverwertung). Zum Recycling schicken Sie das Geraet bitte an:
Condtrol GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Deutschland
Werfen Sie das Geraet nicht in den Restmuell. Gemaess der
Europaeischen Richtlinie 2002/96/EG ueber Altgeraete mit Elektronik
und ihrer Umsetzung in nationales Recht sind Sie verpflichtet, nicht
mehr gebrauchsfaehige Messwerkzeuge getrennt zu sammeln und zu
einer Recyclingstelle zu bringen.
mcgrp.ru
Condtrol xliner duo 360 1-2-120 Инструкция по эксплуатации онлайн [10/25]
18 19
Bedienungsanleitung
KREUZLINIENLASER
Bedienungsanleitung
KREUZLINIENLASER
DE DE
XLiner Duo/Combo 360 XLiner Duo/Combo 360
BESTIMMUNGSGEMAESSER GEBRAUCH
Der Multiline –Kreuzlinienlaser Xliner Duo/Combo 360 CONDTROL
wird zur Ermittlung und Ueberpruefung von horizontalen und
vertikalen Linien und Ebenen, sowie von Loten * (Zenit und Nadir)
verwendet. Er ist fuer den Innen- und Außenbereich geeignet.
Das Geraet hat zwei Betriebsarten:
- Mit Nivellierautomatik der Gehaeuseneigung bis zu ±4° zum
Erzeugen waagerechter und senkrechter Laser- Linien und –Ebenen.
- Zum Erzeugen von Laser- Linien und –Ebene mit jeglichen Neigungen.
Der Pulsiermodus ist dazu bestimmt, die Reichweite mit dem
Handempfaenger zu erweitern oder die Laserstrahlen des Linienlasers
bei ungünstigen Umgebungsbedingungen zu lokalisieren.
* nur Xliner Combo 360.
SICHERHEITSHINWEISE
Bitte lesen und befolgen Sie fuer die sichere Verwendung Ihres
Geraets alle Anweisungen. Warnschilder muessen stets sichtbar
und erkennbar sein. Bewahren Sie diese Bedienungsanleitung auf
und werfen Sie sie nicht weg. Bei nicht fachgerechter Anwendung
koennen Sie Laserstrahlung ausgesetzt sein.
Sie erhalten Ihr Geraet mit einem Warnschild in Englisch. Bitte
beachten Sie das hier abgebildete Warnschild in Deutsch.
Richten Sie den Laserstrahl niemals auf Personen oder Tiere. Blicken
Sie nicht in den Laserstrahl, auch nicht mit optischen Instrumenten.
Sie gefaehrden Ihr Augenlicht. Ihr Geraet erzeugt Laserstrahlung
der Klasse 2 gemaess EN60825-1. Die Laserbrille dient nicht als
Schutzbrille, sondern zur besseren Sichtbarkeit des Laserstrahls. Sie
bietet keinen Schutz vor Laserstrahlung. Die Laserbrille kann nicht
als Sonnenbrille verwendet werden. Der Einsatz im Strassenverkehr
ist verboten. Die Laserbrille schuetzt nicht vor UV-Licht und
verringert die Wahrnehmung von Farbunterschieden. Reparatur
und Wartung duerfen nur durch Fachpersonal mit Qualifikation
erfolgen, das originale Ersatzkomponenten einsetzt. Kinder duerfen
aus Sicherheitsgruenden das Geraet nur unter Aufsicht benutzen.
Verwenden Sie das Geraet nicht in der Naehe von brennbaren Stoffen,
da im Geraet Funken entstehen koennen. Die Halterung des Geraets
beinhaltet Magnete. Verwenden Sie sie daher nicht in der Naehe von
Herzschrittmachern, da deren Funktion durch Magnetfelder gestoert
werden kann. Vermeiden Sie ebenso die Naehe zu magnetischen
Datentraegern oder Geraeten, die auf Magnetfelder reagieren. Die
Folge koennen Datenloeschungen oder –zerstoerung sein.
mcgrp.ru
Condtrol xliner duo 360 1-2-120 Инструкция по эксплуатации онлайн [12/25]
22 23
Bedienungsanleitung
KREUZLINIENLASER
Bedienungsanleitung
KREUZLINIENLASER
DE DE
XLiner Duo/Combo 360 XLiner Duo/Combo 360
TECHNISCHE DATEN
Reichweite (ohne /mit Empfaenger) 30 m/100 m
Genauigkeit ±0,2 mm/m
Selbstnivellierung ± 4°
Betriebsdauer >8 Stunden
Betriebstemperatur -10°C ... +50°C
Lagertemperatur -20°C ... +70°C
Relative Luftfeuchtigkeit 90%
IP-Schutz IP54
Stativgewinde 1/4’’ und 5/8’’
Lasertyp Klasse II 635 nm < 1 mW
Stromversorgung
4 х 1.5V
LR6 Alkali-Batterien (AA)
Abmessungen 119x62x115mm
Gewicht 0,445 kg
LIEFERUMFANG
Kreuzlinienlaser – 1 St.
Schutztasche – 1 St.
Batterien (АА) – 4 St.
Bedienungsanleitung – 1 St.
BETRIEB
Oeffnen Sie das Batteriefach. Setzen Sie die Batterien ein. Achten Sie
dabei auf die richtige Polung. Schliessen Sie das Batteriefach wieder.
Setzen Sie nur AA Alkali-Batterien desselben Herstellers und der
gleichen Spannung ein.
Ersetzten Sie die Batterien, wenn die Batteriezustandsanzeige
während des Betriebs rot blinkt.
Stellen Sie das Messwerkzeug auf ein Stativ oder eine stabile
Oberflaeche.
Drehen Sie die Pendelsperre und schalten Sie den benoetigen Modus
ein. Folgende Betriebsarten stehen zur Auswahl:
1) Mit Nivellierautomatik:
Schieben Sie den Schalter in die EIN-Position . Das Pendel ist
nun geloest. Stromanzeige wird rot. Wenn die Neigung des Gehaeuses
sich außerhalb des Selbstnivellierbereiches befindet, blinken die
Laserlinien.
Druecken Sie kurz die Taste und schalten Sie die benoetigen
Laserstrahlen ein.
Kurzes Druecken der Taste schaltet ein/ab den Pulsiermodus
fuer den Betrieb mit dem Empfaenger. Wenn der Modus aktiviert ist,
leuchtet die Anzeige fuer den Pulsiermodus rot.
Um das Geraet auszuschalten, schieben Sie den Schalter in die
gesperrte Position .
mcgrp.ru
- Медные кабели силовые
- Самые маленькие дома в мире фото внутри и снаружи
- Где сажать смородину в тени или на солнце
- Фрезеры это
- Нижнее подключение радиатора
- Фото дизайны маленьких кухонь
- Светильник своими руками в баню
- Типы пластиковых окон
- Кабель вббшвнг технические характеристики
- Кми 11860
- Подрозетники размеры
