Балки перекрытия из клееного бруса: особенности, цена. Деревянные клееные балки


3.4. Клееные деревянные балки

Основные типы клееных деревянных балок (постоянного по длине сечения, одно­скатные, двускатные, ломаного очертания и криволинейные). Основным типом поперечного сечения является прямоугольное сечение постоянной высоты, другие типы сечений применяются при технико-экономическом обосновании.

Расчет клееных деревянных балок ведется по известным формулам для изгибаемых элементов с введением поправочных коэффициентов к моменту сопротивления сечения и расчетному сопротивлению древесины на изгиб, учитывающих толщину слоев, высоту сечения, наличие ослаблений и другие факторы для клее­ных элементов. Расчёт на прочность выполняется по формуле

Расчёт на устойчивость плоской формы деформирования изгибаемых элементов прямоугольного постоянного сечения производится по формуле

φм — коэффициент устойчивости изгибаемых элементов.

где lр – расстояние между опорами элемента, а при наличии раскреплений сжатой кромки элемента в промежуточных точках от смещений из плоскости изги­ба, lр – расстояние между этими точками; b, h – ширина и максимальная высота сечения элемента на участке lр; kф - коэффициент, зависящий от формы эпюры изгибающего момента на рас­четной длине lр .

Проверяются скалывающие напряжения при изгибе по формуле Журавского

где Q - расчетная поперечная сила; Sбр - статический момент брутто сдвигаемой части поперечного сечения элемента относительно нейтральной оси; Jбр - момент инерции брутто поперечного сечения элемента относительно нейтраль­ной оси; bрасч - расчетная ширина поперечного сечения элемента; Rск - расчётное сопротивление древесины скалыванию вдоль волокон при изгибе с учетом всех необходимых коэффициентов условий работы;

Расчёт на жёсткость изгибаемых элементов заключается в определении прогиба или относительного прогиба и сравнению его с предельно допустимыми значениями:

.

Прогиб шарнирно опертых и консольных изгибаемых элементов переменного сечения определяется по формуле

Оценку плоского напряженного состояния клееных балок на действие главных растягивающих напряжений в приопорных зонах рекомендуется производить по рекомендациям пособий. В односкатных и двускатных балках опасное сече­ние (с максимальными напряжениями от изгиба) не совпадает с сечением, в котором возникает максимальный изгибающий момент, и находится на расстоянии хм от опоры с меньшей высотой. При равномерно распределенной нагрузке по всему пролету хм на­ходится по формулам:

а) для балок прямоугольного сечения

б) для балок двутаврового сечения

,

где , - высота на опоре между осями поясов в двутавровых балках; α - угол наклона верхнего пояса балки к горизонту.

где А - опорная реакция балки от расчетной нагрузки;b и h- ширина и полная высота сечения балки без подрезки.

При этом глубина врезки не должна превышать 0,25 высоты сечения, длина опорной площадки - не более высоты сечения, длина скошенной части - более двух величин глубины врезки; а<0,25h, с<h, с1>2а. Если среднее скалывающее на­пряжение получается более 0,4 МПа, подрезки на опоре балок не допускаются. В двутавровых и тавровых балках в случаях, когда нагрузка приложена к нижне­му поясу балок, делается проверка на отрыв нижней полки по эмпирической формуле N ≤ 0,004b1∙c, где суммарная расчетная двусторонняя нагрузка на полку от опорных планок, кН; b1 - ширина стенки балки или ее половина при односторонней нагрузке, см; с - ширина опорной планки, см.

studfiles.net

панели, щиты, балки, видео-инструкция по строительству своими руками, проекты домов из гнутоклееного бруса, фото и цена

Все фото из статьи

Клееные деревянные конструкции представляют собой продукт глубокой обработки древесины для получения конструкционных материалов с заданными характеристиками.  Несмотря на то, что технология не нова, в современных производственных условиях она стала популярной благодаря ряду достоинств и уникальных качеств.

Мы хотим рассмотреть особенности и разновидности клееных конструкций.

Деревянные клееные конструкции активно используются в современном строительстве.

Деревянные клееные конструкции активно используются в современном строительстве.

Материалы из клееной древесины

Особенности и разновидности

Строительство деревянных домов из клееного бруса и панелей вышло на новый уровень.

Строительство деревянных домов из клееного бруса и панелей вышло на новый уровень.

Технология производства материалов из клееной древесины появилась давно. Её появление было обусловлено тем, что потребность в качественном массиве нужных размеров и свойств стремительно росла, тогда как возможности природных ресурсов оставались ограниченными. Особенно остро встала проблема получения габаритных элементов для строительства несущих и ограждающих конструкций.

Гнутоклееные деревянные конструкции широко применяются в стропильных системах.

Гнутоклееные деревянные конструкции широко применяются в стропильных системах.

Наиболее простым и очевидным решением вопроса оказалась технология склеивания пиломатериалов в монолитный массив.

Путем различных схем соединения разнообразных деталей появилась возможность производства таких изделий:

  • Клееный брус. Один из наиболее популярных сегодня материалов, который способен заменить массивный брус при строительстве деревянных домов, бань, каркасных сооружений и т.д. Отличается более высокими техническими характеристиками при сохранении экологических и эстетических качеств;
  • Деревянные клееные балки. Отличаются от бруса размерами и несущей способностью, используются для строительства опор, перекрытий, сложных стропильных систем фигурных крыш и навесов, складских и производственных помещений. По своим характеристикам не уступают, а в некоторых показателях – превосходят бетонные и стальные аналоги;
  • Деревянные клееные панели. Представляют собой ограждающие и несущие стеновые конструкции, а также плиты перекрытий, получаемые путем перекрестного склеивания деревянных ламелей. Отличаются повышенной энергоэффективностью, экологичностью, сейсмоустойчивостью и многократно превосходят по качеству железобетонные плиты;
  • Изделия для столярного и мебельного производства, в том числе деревянные клееные щиты, плиты ДСП, МДФ, OSB, ДВП, фанера и т.д.
Строительство дома из клееных панелей.

Строительство дома из клееных панелей.

Производство плит из отходов деревообработки – более поздняя технология, которая стала возможной с появлением эффективных способов лущения, измельчения, шпонирования и прессования древесины, а также с развитием химической промышленности для получения новых клеевых составов.

Основной особенностью клееных конструкций является предсказуемость их свойств. Дело в том, что массивная древесина не вполне монолитна по своим техническим характеристикам и имеет неоднородную структуру, более того, в ней попадаются сучки, трещины и прочие дефекты. Также следует помнить о значительных внутренних напряжениях, которые приводят к сквозным трещинам, кручению и прочим деформациям.

Составленный из ламелей деревянный брус-клееный брус не подвержен растрескиванию и деформациям.

Составленный из ламелей деревянный брус-клееный брус не подвержен растрескиванию и деформациям.

В случае клееных материалов большинство из этих недостатков минимизировано или вовсе исключено. Они не дают значительной усадки, не трескаются и не деформируются, хуже проводят тепло, не боятся сырости, огня и гниения. При этом их конструкционные характеристики значительно превосходят массивные изделия, в том числе клееные изделия имеют повышенную прочность на сжатие и изгиб, несущую способность, упругость и долговечность.

Составленные из бруска деревянные щиты.

Составленные из бруска деревянные щиты.

Важно! Материалы из склеенной древесины сохраняют присущие дереву эстетические и экологические качества, при этом имеют улучшенные технические и эксплуатационные характеристики.

Технология производства

Процесс производства большепролетных конструкций.

Процесс производства большепролетных конструкций.

Производство клееных материалов может отличаться в зависимости от типа и назначения изделий, однако общая технология примерно однотипна.

Рассмотрим её на примере клееного бруса:

  1. Бревна освобождают от коры и распиливают на доски или ламели, которые сортируют по размерам и качеству;
  2. Отсортированные ламели отправляют в специальные камеры для сушки, в результате которой влажность доски может составлять от 8 до 18 % в зависимости от породы древесины и типа применяемого клея. Сушка исключает дальнейшую усадку изделий;
  3. Высушенная доска строгается, а затем сортируется по прочности согласно DIN 4074-S Далее маркируются участки с дефектами – трещинами, сучками, скошенными или неровными кромками, которые выторцовываются. Применяется визуальный и машинный контроль качества;
  4. Торцы ламелей различной длины фрезеруют под зубчатый профиль и соединяют «на ус» с помощью клея и прессования, добиваясь необходимой длины;
  5. С помощью клеенаносящей машины на плоскости досок наносят специально подобранный клей. Чаще всего используют меламиновый, резорциновый, полиуретановый и EPI-клей;
  6. Проклеенные ламели собирают в пакеты по форме будущего бруса и прессуют;
  7. После застывания клея полученный брус профилируют с помощью строгания и фрезеровки;
  8. В конце нарезают детали необходимой длины, в которых делают всевозможные узлы соединения и монтажные отверстия, врубки и чаши.
На фото – процесс нанесения клея с помощью специальной машины.

На фото – процесс нанесения клея с помощью специальной машины.

Особое внимание уделяется клеевым составам. Они не должны представлять токсикологической опасности, иметь в составе канцерогенные вещества и прочие ядохимикаты. Допускается содержание формальдегидных смол, при этом эмиссия формальдегида контролируется согласно ГОСТ 30255-95 и ЕN 717-1.

Используемые клеи имеют такие особенности:

Наименование клея Особенности
Меламиновый Применяется для производства большепролетных конструкций в России и Европе. Клеевой шов прозрачный
Резорциновый Применяется в Японии и США для производства всевозможных конструкций, чаще всего – наружных и предназначенных для условий повышенной влажности. Клеевой шов темный
EPI-система Применяется в России и Японии для производства элементов малоэтажного строительства
Полиуретановый Современный быстроотверждаемый клей, который дает прозрачный шов и позволяет склеивать древесину при влажности 18%. Повышает производительность и эффективность производственных линий
Фрезеровка бруса на станке.

Фрезеровка бруса на станке.

Важно! В результате использования натурального сырья и современных клеевых составов удается создавать не только прочные и качественные, но и абсолютно безопасные для человека изделия.

Большепролетные конструкции

Инструкция позволяет использовать БКДК для строительства спорткомплексов.

Инструкция позволяет использовать БКДК для строительства спорткомплексов.

Большепролетные клееные деревянные конструкции (БКДК) – это один из наиболее популярных видов изделий. БКДК представляют собой несущие балки, арки, фермы и рамы, которые могут иметь постоянное или переменное сечение, могут быть гнутоклееными или прямолинейными.

Длина одной балки может составлять до 60 метров, а максимум, возможный на самых современных производствах, составляет 80 метров. При этом высота бруса может достигать 2.2 метров, а толщина – 1 м.

Высокая цена несущих балок компенсируется малым собственным весом и большой длиной пролетов.

Высокая цена несущих балок компенсируется малым собственным весом и большой длиной пролетов.

Изделия данной группы успешно заменяют железобетонные и стальные аналоги и используются при строительстве спорткомплексов, аквапарков, бассейнов, теннисных кортов, выставочных центров, торгово-развлекательных комплексов, складских и производственных помещений, ангаров и т.д. В отличие от стали и железобетона БКДК не боятся коррозии, имеют незначительный собственный вес, обладают высокой огнестойкостью и длительным сроком эксплуатации.

Важно! Во время пожара клееная древесина обугливается снаружи, но при этом сохраняет несущую способность и противостоит обрушению конструкции. В тех же условиях стальные балки гнутся и плавятся, а железобетон осыпается.

Также среди преимуществ БКДК отмечают повышенную стойкость к агрессивным средам, вследствие чего они активно применяются при строительстве хранилищ различных химикатов и удобрений, химических производственных цехов и складских помещений.

Строительство навесной конструкции из БКДК.

Строительство навесной конструкции из БКДК.

Важно! Производство БКДК своими руками невозможно, здесь требуется высокотехнологичное современное оборудование.

Клееные панели

Строительство дома из панелей занимает минимум времени.

Строительство дома из панелей занимает минимум времени.

Клееные панели из дерева – еще один пример перспективного направления в производстве и строительстве. Технология заключается в склейке ламелей крест-на-крест до получения массивных панелей. Размеры панели могут составлять до 300 мм в толщину, 3000 мм в высоту и 12 000 мм в длину.

Далее из такой заготовки вырезают готовые элементы будущего панельного дома – стены с оконными и дверными проемами, штробами для прокладки коммуникаций, монтажными узлами. Затем детали доставляют на стройплощадку и немедленно монтируют без применения мокрых процессов. В результате значительно сокращаются затраты и сроки возведения сооружений.

Проекты деревянных домов из клееного бруса позволяют использовать панельные перекрытия.

Проекты деревянных домов из клееного бруса позволяют использовать панельные перекрытия.

Панели обладают повышенной теплоизоляцией, прочностью, сейсмоустойчивостью. Они могут выполнять как несущие, так и ограждающие функции, заменять перекрытия этажей и кровель. За счет натурального состава эти изделия создают максимально благоприятный микроклимат и влажностный режим в помещении.

  Важно! Для производства клееных панелей используют древесину 4-5 сортов качества, которая обычно идет в отходы. Это удешевляет их изготовление и позволяет рационально использовать остатки деревообрабатывающей промышленности.

Внешняя отделка панельного дома.

Внешняя отделка панельного дома.

Строительство деревянных панельных домов является отличным решением для среднего класса потребителей. При сравнительно невысокой стоимости получается экологически чистое, красивое и весьма комфортное жилье, отвечающее всем современным стандартам, принятым в странах Западной Европы.

Возможность прокладки всех коммуникаций внутри стен облегчает внутреннюю отделку. Изделия класса «люкс» имеют поверхность мебельного качества, которая по желанию заказчика может быть фрезерована под брус или вагонку. Обычные панели можно отделать гипсокартоном, деревом или покрыть декоративной штукатуркой.

Элементы кровли также выполнены из панелей.

Элементы кровли также выполнены из панелей.

Наружная фасадная отделка предполагает использование штукатурок по сетке или навесных конструкций, таких как блокхауз, вагонка, сайдинг или фасад из искусственного камня. После возведения коробки и подводки коммуникаций можно сразу приступать к внутренней и внешней отделке, так как материал не дает усадки и не подвержен деформациям.

Строительство дома площадью 250 м² занимает в среднем около 3-х суток, при этом отсутствие мокрых процессов исключает остаточную строительную влажность и позволяет сразу приступать к отделочным и прочим внутренним работам. Таким образом, в течение стандартного отпуска можно полностью построить дом своей мечты и даже успеть в него переехать.

Высокая упругость и гибкость конструкций позволяет реализовать нестандартные решения.

Высокая упругость и гибкость конструкций позволяет реализовать нестандартные решения.

Важно! Стоимость строительства одного квадратного метра современного дома из деревянных панелей составляет примерно 1000 долларов США.

Вывод

Деревянные клееные конструкции – это технология будущего, которая позволит строить экологически безопасные, прочные, долговечные и комфортные дома. Во многих развитых странах строительство жилья и общественных зданий уже сегодня практически не обходится без применения этой технологии.

Смотрите видео в этой статье для наиболее полного впечатления.

rubankom.com

Клееные балки и преимущество их использования

Клееные балки и их виды

Клееные балки и их виды

Содержание статьи

В настоящее время, клееные балки изготовляются склеиванием отдельных элементов, вырезанных из дерева. Такие элементы называют ламелями. Материал, изготовляемый из них путём склеивания под прессом, относят к категории клееных деревянных конструкций.

Их коэффициент прочности значительно превышает коэффициент прочности обычной древесины. Это притом, что клееные деревянные конструкции по виду практически неотличимы от обычного дерева.

Клееные балки и их виды

В нашей стране подобные конструкции стали использоваться с конца 30-х годов. За последние пять лет во всем мире объем потребления данного материала вырос в два раза – в частности, благодаря доступной цене таких конструкций, их прочности и долговечности.

При изготовлении клееных стропил часто используют какое-либо дерево хвойной породы, поскольку для производства данного материала такое дерево подходит максимально.

Существует несколько видов клееных балок:

  1.  Дощатоклееные балки, изготовленные из досок, надежно склеенных одна с другой;
  2.  Клеефанерные балки, сделанные из дощатых поясов с прикреплёнными к ним стенками, сделанными из водостойкой фанеры.

Дощатоклееные балки используются в качестве сооружения опор для перекрытия промышленных объектов, различных общественных, а также сельских зданий. Они могут быть по своей форме односкатными, двускатными, ломаными или гнутыми.

Клееные балки и преимущество их использованияС помощью клееной балки можно создать конструкцию любого размера и формы, причём необходимости в дополнительных отделочных работах нет, поскольку поверхность таких балок весьма устойчива. Её часто также используют для перекрытия больших пролётов. Конструкция из балки в среднем в 4-5 раз легче по весу, чем железобетонная, а трудоёмкость монтажа в данном случае будет в два раза ниже.

Некоторые преимущества таких изделий: влагостойкость, отсутствие всякого рода дефектов (они удаляются ещё в момент производства балки), поверхность их не нуждается в какой-либо обработке. Клееные конструкции более устойчивы к воздействию огня, гниению и окислению, чем материалы из обычной древесины.

Кроме всего прочего, они экологически чистые, так как не содержат каких-либо веществ, способных причинить вред человеческому здоровью. Несомненным плюсом данного материала является уменьшение нагрузки на фундамент и опоры при использовании балок как стройматериала.

Преимущество клееных балок

Клееные балки — это не просто качественный материал, но и идеальный выбор для того, кто хочет сэкономить. У клееных балок есть множество преимуществ перед другими видами подобных конструкций. Изготовлять их можно с большим поперечным сечением. Балки не имеют стыка, который бы мог ослабить их сечение, поскольку их изготовляют из ламелей, собранных при помощи зубчатого мини шипа.

Преимущество клееных балокВ сооружениях, подверженных воздействию агрессивных сред, они являются просто незаменимыми, поскольку не подвержены окислению. Клееные балки состоят из частей, которые очень прочно соединены между собой. Внутренние напряжения у этого материала минимальные, а качество лицевой поверхности очень высоко.

Точные геометрические размеры таких балок могут сохраняться на протяжении многих десятилетий. Деревянные клееные конструкции вполне можно применять на самых ответственных участках благодаря вышеуказанным их особенностям.

Источник — http://samastroyka.ru/kleenye-balki.html

Оценить статью и поделиться ссылкой:

samastroyka.ru

Гнутые балки из клееного бруса

Владельцев частных домов и загородных участков, не устраивает традиционный вариант формы кровли и стандартные размеры построек. Древесина предоставляет очень обширные возможности для строительства, и одна из них – постройка куполообразных сооружений при помощи гнутых конструкций, которые дают возможность создавать наиболее необычные и оригинальные очертания зданий с применением криволинейных поверхностей. Помимо этого, гнутоклееный брус имеет еще многие дополнительные преимущества.

684518

Изготовление гнутых балок из бруса. Этапы:

25 Выбор места применения и варианта конструкции. Перед какими-либо работами следует выяснить основные нюансы будущей постройки и выбрать подходящие гнутые балки.
Создание гнутых балок из бруса: выбор породы дерева, выгибание материала, гидротермическая обработка или пропаривание, сушка.
7 Применение в строительстве. Возведение необычных крыш или конструкций.

Сферы использования гнутых балок из клееного бруса в строительстве

Этот материал применяют не только в жилом строительстве, но и при постройке промышленных и хозяйственных сооружений.

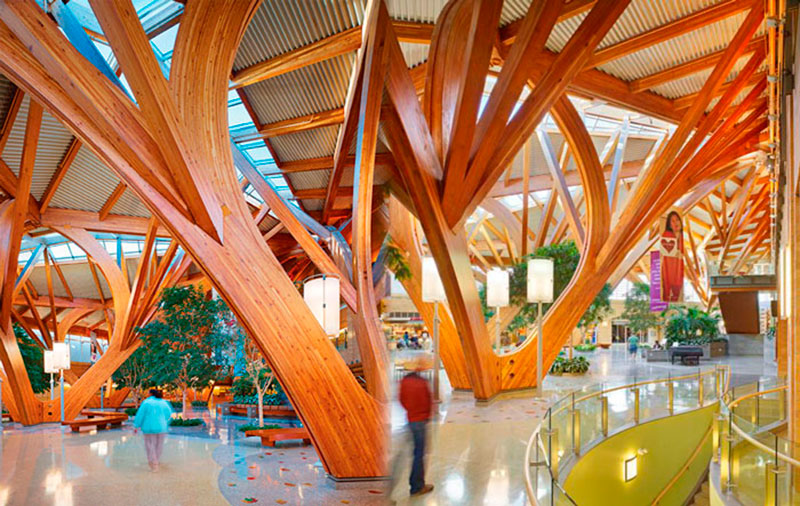

glulam-today-01

Гнутые балки расширяют горизонты в сфере проектирования и выполнения конструкций, позволяя решать такие задачи как:

  • Дерево устойчиво к разным факторам воздействия, по этой причине конструкции из гнутоклееного материала используют для возведения складов.

  • Гнутый брус дает возможность реализовать перекрытие между стенами с большим расстоянием, поскольку из него производят фермы, балки и прочие разновидности конструкций для установки кровли. Это позволяет строить здания, склады и постройки для содержания животных в больших фермерских хозяйствах и прочие сооружения, которым необходима большая площадь.

643_20140916_Arka_5528_L_1080 (1)

  • Самый распространенный вариант применения: гнутая балка из клееного бруса – материал для постройки куполов и кровель необычной формы.

373719-53601

  • Данный материал используют при строительстве теплиц и парников, поскольку с его помощью можно выполнять устойчивые и прочные конструкции подходящей формы и большой площади.

  • Гнутый клееный брус позволяет строить и небольшие архитектурные сооружения.

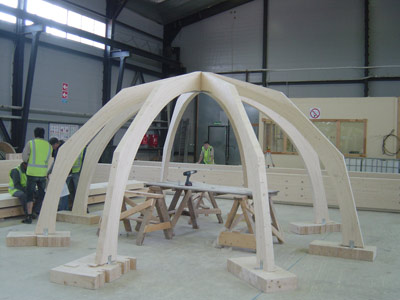

gnutokleenyy-kupol-dlya-besedki

Купольное строение крыши не только красиво и необычно с эстетической стороны, но и имеет ряд дополнительных преимуществ. На такой кровле не будет накапливаться снег, она слабо нагревается от солнца и не несет большой нагрузки на стены. Неудивительно именно такой тип крыши используется с древних времен.

Изготовление гнутых балок из клееного бруса

Как согнуть древесину без появления трещин, а сам материал, чтобы принял требуемую геометрическую форму? Создание гнутого бруса происходит в промышленных условиях, однако с другой стороны подобную работу можно выполнить собственноручно.

derevyannie-okna-2

Выгибание древесины – это довольно сложный технологический процесс, требующий воздействия сразу нескольких факторов. Данная работа нуждается в определенных навыках и строгом соблюдении технологии, а иначе изделие станет непрочным и долго не прослужит.

Обычно для изготовления гнутых конструкций применяются лиственные породы дерева, поскольку они более пластичны и легко подвергаются обработке. Наиболее популярными породами являются дуб, клен, ольха, ясень и другие.

hqdefault

Хвойные породы используются крайне редко. Большинство гнутых заготовок для мебели и для прочих изделий производят из березового шпона. Такие материалы составляют примерно 60% всех гнутоклееных заготовок. Инструкция по сгибанию древесины:

Основы технологии производства гнутых компонентов

Основой в сгибании клееного бруса становится гидротермическая обработка – одновременное воздействие высокой температуры и пара.

Подобная обработка увеличивает пластичность древесины, в результате чего она получает повышенную гибкость и может менять ее форму, не вызывая при этом каких-либо повреждений самой структуры материала.

bench-47

Высокие пластические способности дерево получает тогда, когда его влажность доходит до 30%, а температура в сердцевине заготовки – 100о. Добиться подобных показателей в домашних условиях крайне непросто, тем более что процесс пропаривания должен быть длительным. Брус, который обладает сечением 3,5 см нужно пропаривать не менее 1,5 часов, чтобы он достиг необходимого показателя гибкости.

Схема изготовления:

  • Заготовка помещается на шину и тщательно крепится, после чего она пропаривается необходимое время. Их снабжают специальными прямоугольными или коническими пропилами, позволяющими древесине выгнуться.

  • Подготовленный материал сгибают до требуемой кривизны при помощи пресса и шины.

  • Заготовка, все еще прикрепленная к шине отправляется в сушку, где получает нужный уровень влажности, подходящий для строительных работ.

39fb5e443a32

В результате, заготовка получает требуемый радиус кривизны, и ее можно применять и для изготовления, и для строительства деревянных компонентов внутреннего интерьера. Брус гнутоклееный изготавливают, совмещая одновременно два процесса: ламели изгибаются и сразу же склеиваются в один блок.

DSC00962

В результате, материал сохраняет все положительные качества и характеристики клееного бруса, приобретая особую форму. Технология дает возможность создавать самые разнообразные конструкции и формы с разным радиусом изгиба.

Возможно Вам будет также интерестно:

remontik.org

Балки перекрытия из клееного бруса: особенности, цена

Грамотное строительство деревянного дома порождает множество вопросов и задач. В частности, перед какими-либо действиями нужно провести ряд точных расчетов и составить проект. Особый интерес у большинства застройщиков вызывает система перекрытий, выполненная из клееного бруса.

Естественно, в качестве перекрытия можно применить бревно из массива или бетонную плиту, но первый вариант подразумевает множество недостатков, главным из которых является провисание, а второй довольно дорогостоящий. Балки перекрытия из клееного бруса являются лучшей альтернативой, так как они надежные и доступные.

Такие балки широко распространены, имеют некоторые особенности, и их можно обнаружить на рынке строительных материалов. В большинстве случаев именно из них делают перекрытия для дома.

42694_bb3

Использование системы из клееного бруса

Такая сложная конструкция, как стропильная система, отвечает за прочность и надежность межэтажных соединений, включая и крышу. Клееный брус используют как балки перекрытия не только в домах, выполненных из дерева, но и в бетонных, и кирпичных. Этот готовый материал удобен в сборке, легкодоступен и стоит недорого.

Клееный брус для стропил может быть разной длины, до 12 метров, что крайне удобно при выборе бруса для конкретного типа конструкций. При длине перехода, превышающего шесть метров, она может быть безупорной. Кроме того, клееный брус отлично выдерживает механические нагрузки.

Перекрытия могут быть между чердаком и домом или этажами. У каждой конструкции имеется своя специфика. В месте чердака перекрытие должно иметь хорошую тепло- и звукоизоляцию. Между этажами хватит одной шумоизоляции, поскольку температура воздуха в таких помещениях идентичная. Помимо этого, она должна быть прочной.

051120111971

Балки перекрытия подбираются с определенным сечением, дабы в дальнейшем они не прогнулись. С клееным брусом это не произойдет.

Балки из клееного бруса: положительные и отрицательные стороны

Плюсы клееного бруса для обустройства стропильной системы:

  1. Достаточная длина и прочность бруса дает возможность создать конструкцию с меньшими опорами.
  2. Вес бруса меньший нежели у большинства строительных материалов, используемых в стропильной системе.
  3. Как правило, изготовление из другого материала подразумевает больше расходов.
  4. При грамотном уходе готовая конструкция сможет прослужить долгое время.

Минусы клееного бруса:

  1. Если балки плохого качества, то ламели будут расслаиваться и лопаться.
  2. Клееные перекрытия не являются экологически чистым материалом.
  3. Хоть брус довольно легкий, без дополнительной техники монтаж стропильной системы крайне сложен.

IMG_0346

Как правильно рассчитать количество балок из клееного бруса для стропильной системы?

Естественная эксплуатационная нагрузка на перекрытие подразумевает необходимость в точном выборе материала. Рассчитать сечение балок строящегося здания можно в соответствии со СНиП II-25-80.

В процессе расчета можно взять сечение стандартного бруса, но для сложных конструкций следует учитывать коэффициент для клееных пиломатериалов. Как правило, сечение балки бруса должно ровняться примерно 1/10-1/16 части ширины планируемого пролета. Существует таблица И. Стоянова, которая упрощает данные расчеты. Например, если пролет равен 6 м, с нагрузкой на метр в 350 кг, то сечение должно составлять не меньше 20х22 см. Если пролет меньше, к примеру, 3 м с нагрузкой в 200 кг, сечение должно быть не менее 5х16 см.

Кроме того, расстояние между стропилами также нуждается в выполнении по ГОСТам. Оно должно быть равным 0,5-1м. Такой проем тоже несет некоторую нагрузку, поэтому не следует делать его больше 1 м.

Особенности монтажа балок перекрытия из клееного бруса. Цена

Клееный брус перед началом работ следует пропитать антисептиком и огнеупорным составом. Естественно, при производстве данного материала уже использовался подобный состав, однако сделать это еще раз не будет лишним.

Опорные концы стропил необходимо изолировать рубероидом. Устанавливать балки следует с расчетом нагрузки на всю конструкцию. Для повышения звукоизоляции под них между этажами прокладывается войлок или резина.

Снизу для крыши конструкция устилается утеплителем, к примеру, «Изоспаном», и монтируется черновой потолок. Для этого доски можно брать с толщиной в 20 мм. Потолок необязательно делать сплошным, поскольку это просто несущее сооружение. Балки сверху покрываются гидроизоляцией. Между этажами прокладывается теплоизолятор, к примеру, минвата, которая также служит как звукоизолятор. Вся конструкция крепится саморезами, сечение которых зависит от толщины балок.

Цена на балки перекрытия из клееного бруса

Балки из клееного бруса традиционно производят из ели и сосны, а значит их стоимость примерно одинаковая. Однако и тут имеются свои нюансы. Цена на балки зависит от:

  • производителя;
  • сечения балки;
  • качества балки.

Покупать более длинные балки намного выгоднее. Производители также могут делать скидку покупателям, приобретавшим материал от 5 кубов.

Odnoskatnaya-krysha-2

Кроме того, большинство производителей предлагают сделать надпилы на брусе за 20-30% от общей стоимости.

Вывод

Покупать балки для перекрытия из клееного бруса можно, однако только у проверенного производителя. Траты на покупку этой продукции будут меньшими, нежели на аналогичный товар из какого-либо другого материала. Помимо этого, стропильная система подобной конструкции будет оперативна в сборке, и экономна при доставке. А форму балки при точном расчете нагрузки и соблюдении всех технологий будут удерживать долгие годы. Естественно, многое зависит от квалификации работников, которые будут производить монтаж стропил.

Возможно Вам будет также интерестно:

remontik.org

Клееные балки - Строительство загородного домаСтроительство загородного дома

В современных загородных домах одной из передовых технологий является использование в качестве опорных столбов и несущих элементов конструкции клееных балок. Можно сказать, что строительство домов из дерева получило новую жизнь в результате внедрения в мир строительных материалов клееных деревянных балок.

Для изготовления такого рода деревянных элементов, древесина высушивается в сушильных камерах до тех пор, пока не достигнет влажности 10-14%. Затем следует процесс сортировки по прочности, вырезание сучков и других дефектов древесины, калибровка толщины в размер. Непосредственно склеивание производится на современных автоматических линиях с применением надёжных клеев.

Клееные балки обладают немалым рядом достоинств по сравнению с другими материалами, которые ранее использовались для постройки несущих конструкций зданий. В отличие от неклееной, в структуре клееной балки отсутствуют типичные для древесины пороки — сучки, растрескивание, деформация. Однородность структуры позволяет клееным балкам выдерживать куда большие нагрузки и обеспечивать высокую несущую способность. Клееные части могут быть разнообразными в размерах, и перекрывать длинные пролёты и строения. Удобность транспортировки обусловлена сравнительно небольшим весом. Несущие конструкции из клееных балок весьма долговечны в эксплуатации благодаря обработке, проходимой после сушки — снижается специальными пропитками горючесть древесины, предусмотрена обработка средствами, предупреждающими появление паразитов и грибков.

Клееные балки выполняются по стандартным размерам, толщина сечения их — от 80 до 280 мм. Наибольшая высота — 1100 мм, а в длина колеблется в пределах от 1 до 18 м.

Также клееные балки нашли применение в изготовлении междуэтажных перекрытий, служат опорными столбами, стропилами. Мауэрлатные клееные балки применяются как опора для стропил. Следуйте отметить их низкую теплопроводность.

Изготовление клееных балок ведётся из хвойных пород. Для увеличения скорости монтажа на балках сверлятся необходимые отверстия и выполняются запилы. Также предусмотрен вариант изготовления балок в форме арки.

Расчёт балок производится специалистами в строительных фирмах исходя из площади перекрытия, особенностей крыш, длины пролётов, нагрузок со стороны ветра и снега со льдом.

Идеальным вариантом клееные балки будут являться для людей, ценящих экологические и эстетические аспекты в строительстве.

timber-ok.ru

Клеёные армированные деревянные балки.



Традиционные несущие строительные конструкции - балки одно- и многопролётные, консольные и др.

Клеёными армированными балками перекрывают пролёты от 6 до 24 м при нагрузках до 24 - 30 кН/м, включая нагрузку от подвесного потолка, кранового и другого оборудования. По балкам устраивают беспрогонное или прогонное покрытие под рулонную кровлю.

Наиболее долговечными, технологичными, транспортабельными и удобными при эксплуатации считаются балки прямоугольного сечения с симметричным армированием, стержнями из горячекатаной арматурной стали периодического профиля.



Таблица 6.1. Клееные армированные деревянные конструкции
Продолжение таблицы 6.1. Клееные армированные деревянные конструкции



Окончание таблицы 6.1. Клееные армированные деревянные конструкции





Размеры поперечного сечения балок назначают из условия обеспечения достаточной прочности и жёсткости конструкции. Относительную высоту сечения (отношение расчётной высоты к пролёту) в зависимости от нагрузки принимают равной 1/15 - 1/20 для главных и 1/25 - 1/35 пролёта для второстепенных балок. Относительную ширину сечения (отношение расчётной ширины к высоте) принимают равной не менее 1/6, хотя при соответствующей проверке устойчивости плоской формы изгиба это соотношение может быть уменьшено до 1/8.



Клееные армированные балки преимущественно проектируют постоянной высоты сечения. Рациональными следует считать и двускатные балки с двойным симметричным или одиночным армированием (рис. 6.1). При отработанной технологии изготовления конструкций перспективны, гнутоклеенные армированные балки со стрелой подъёма, равной 1/40 - 1/50 пролёта, что при постоянной высоте сечения позволяет получить уклон кровли 1/20 - 1/25.

Клеёные армированные балки с одной или двумя консолями, могут, применятся в покрытии одно- и трёх пролётных зданий.

Перспективным является разработка балок с армированием на части длины и групповым армированием (см. рис. 15, 16 и 18). С целью повышения надёжности балок армирование следует выполнять полу каркасами с поперечной арматурой, установленной перпендикулярно или под углом 450 к продольной оси балки или располагать растянутую арматуру по траектории главных напряжений или деформаций.

Опытное проектирование клееных армированных балок постоянной высоты сечения пролётом 12 – 24 м позволило определить основные технико-экономические характеристики в зависимости от пролёта и расчётной нагрузки.

Экономия древесины при этом может составить 20 – 30 % при коэффициенте армирования 1.5 – 3 %. Монтажная масса балок при армировании снижается на 10 – 22 %.





Лекция № 7 РАСПОРНЫЕ СИСТЕМЫ ИЗ КЛЕЁНОЙ АРМИРОВАННОЙ ДРЕВЕСИНЫ.

Похожие статьи:

poznayka.org
