Радиаторы отопления для дома: советы по выбору батарей и обзор их характеристик (70 фото). Фото отопления

Системы отопления частного дома - фото и схемы

Комфортное проживание в частном доме невозможно без правильно подобранной и качественно установленной системы отопления. Только хорошо продуманный и оптимизированный вид системы сможет создать в доме оптимальные условия для нормальной жизнедеятельности человека в холодное время года. В статье мы рассмотрим возможные варианты организации системы отопления частного дома, фото которых демонстрируют правильность произведения работ.

Независимо от выбранного варианта организации отопления в доме, важную роль играет теплоноситель, поскольку без него отопление функционировать не сможет. В подавляющем большинстве случаев, в качестве носителя тепла используют воду.

Системы с естественной циркуляцией

В таких системах движение теплоносителя по трубопроводу обеспечивается под воздействием естественной силы тяжести, благодаря чему их нередко называют гравитационными. Такие системы могут быть однотрубными и двухтрубными.

Схема однотрубной системы выглядит следующим образом: теплоноситель поднимается к магистральным трубопроводам по центральному стояку, откуда поступает практически во все стояки и отопительные приборы. Наличие обратного трубопровода не предусмотрено, потому вода из регистров, смешавшись с теплоносителем из замыкающего участка, поступает на нижний этаж.

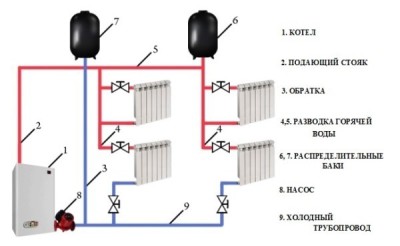

Двухтрубная отопительная система может иметь нижнюю и верхнюю разводку. Если Вы внимательно посмотрите на чертежи, отображающие оба эти варианта, то легко в них разберетесь. В случае с нижней разводкой, подающая магистральная труба проходит либо в подвале, либо по полу первого этажа.

Вверх от нее отходят стояки, посредством которых теплоноситель попадает в радиаторы. Для возврата остывшей жидкости в котел предусмотрен обратный трубопровод.

В схеме с верхней разводкой по подающей трубе вода подается под потолок верхнего этажа или же на чердак, откуда спускается вниз по стоякам, попадая в конченом итоге в обратный магистральный трубопровод.

Такие системы отопления частного дома, фото которых можно посмотреть на нашем сайте, имеют определенные недостатки. Во-первых, недостатком можно считать относительно низкое давление, а во-вторых, ощутимым "минусом" является необходимость использования труб большого диаметра, что не всегда является удобным и рациональным решением.

Системы с искусственной циркуляцией

Такие системы (в обязательном порядке) оснащаются циркуляционным насосом, который и обеспечивает движение носителя тепла от котла к радиаторам и обратно. Так же, как и в случае с естественной циркуляцией, возможно применение двухтрубной вертикальной и горизонтальной разводки.

Вертикальная разводка может быть нижней и верхней. Эти типы разводок абсолютно аналогичны схемам с естественной циркуляцией носителя тепла, за исключением того, что в них перед котлом на обратном трубопроводе устанавливается насос.

Двухтрубная горизонтальная система более распространена по сравнению с вертикальной и делится на три типа:

1. Тупиковая система характеризуется наименьшим расходом труб, но имеет существенный недостаток - радиаторы, находящиеся в большей удаленности от котла, имеют больший циркуляционный контур, что, в свою очередь, затрудняет регулировку системы.
2. Попутное продвижение воды - недостаток заключается в большом количестве используемых труб, что достаточно затратно.
3. Коллекторная. В коллекторной к центральному коллектору каждая батарея подключается отдельно - такое решение требует наибольшего расхода материалов, однако "плюс" состоит в том, что все помещения прогреваются равномерно.

Данные системы отопления частного дома (фото их Вы найдете на нашем сайте) имеют свои плюсы и минусы - главное преимущество заключается в отсутствии необходимости установки труб под уклоном, а основным недостатком является энергозависимость.

Правила работы отопительной системы

Когда отопительная система будет полностью установлена в доме, можно будет приступать к ее запуску. После заполнения системы теплоносителем нужно проверить, равномерным ли является ее прогрев.

Правильная проверка подразумевает использование незначительного количества топлива - нужно растопить котел и убедиться в отсутствии слишком горячих или холодных участков в трубопроводе и батареях. Если же неоптимизированные участки имеются, то нужно открыть клапан и спускать воду до момента, пока не пойдет горячая вода.

Необходимо также обращать внимание на то, что посторонних звуков в котле при растапливании быть не должно. Допустимым является легкое просачивание воды в резьбовых соединениях, которое исчезает после осуществления нескольких пробных запусков.

В случае если показатель мощности будет превышать допустимое значение, это может привести к закипанию котла, что повлечет за собой печальные последствия.

wikiteplo.ru

Картинки трубы отопления, Стоковые Фотографии и Роялти-Фри Изображения трубы отопления

photographee.eu

5616 x 3744

photographee.eu

5550 x 3700

CreativeNature

4032 x 3024

ru.depositphotos.com

Радиаторы отопления для дома - 70 фото, описание плюсов и минусов

Для любого частного дома необходима собственная система отопления. При ее проектировании следует учитывать многие факторы, без которых она не принесет ожидаемой пользы. Есть несколько типов радиаторных батарей. Они разделяются по типу металла, толщине и размерам. Каждый из них имеет свои положительные качества и недостатки.

Поэтому прежде чем проектировать отопление, стоит обратить внимание на тип воды и площадь отапливаемого помещения. В продаже можно встретить алюминиевые, биметаллические, чугунные, стальные радиаторы.

Оглавление статьи:

Какую батарею выбрать в дом?

Например, в городском доме, подключенном к центральному отоплению, нельзя ставить какие придется радиаторные батареи. Вода, используемая в качестве теплоносителя, содержит хлор, и возможно еще какие-либо примеси. Она будет негативно влиять на стенки металла, кроме чугуна.

Как выбрать радиаторы отопления, чтобы получить максимальный эффект теплоотдачи от системы отопления? Ответ прост, нужно правильно рассчитать количество радиаторов, а также их КПД. Обычно, к приобретенному радиатору прилагается документ, в котором указывается его мощность.

Зная площадь всего дома, нужно перемножить ее на 100вт. Потому что для обогрева 1м² с высотой потолков 3м требуется около 100вт энергии.

Но если в какой-либо из комнат имеется две внешних стены с одним окном, то к полученному общему результату нужно приложить еще 20%. Торцевая комната будет сильнее других обдуваться ветром, соответственно будет быстрее остывать. Если в такой комнате есть два окна, то результат вычислений придется увеличить на 25-30%.

Не торцевая комната, имеющая одно окно, выходящее на север требует увеличение общей мощности на 10%. Такая комната находится как бы в тени, и для своего обогрева требует дополнительных затрат.

Установка радиаторов отопления осуществляется в тех местах, в которых происходят наибольшие тепловые потери, а именно под подоконниками окон. Нагретый воздух, поднимаясь, будет блокировать холодный воздух, исходящий от окна. Тем самым сохраняя тепло в доме.

Оптимальный размер батарей будет соответствовать ширине окна. Для бюджетного варианта длина радиатора должна быть не меньше половины ширины окна. В торцовой комнате размещается еще радиатор вдоль внешней стены.

Крепление стояков отопления лучше делать в углах. Так углы лучше прогреются, что не даст образоваться плесени и почернению. Любой радиатор должен быть всегда открытым. Элементарное мокрое бельё, развешенное на радиаторных батареях, заметно снижает теплоотдачу.

Система отопления частного дома дает несколько плюсов:

• Давление и температура регулируются по желанию;
• Гидравлические удары отсутствуют;
• Простота в использовании;
• Экономичность.

В данном случае подойдет любой тип радиатора. Разница только в том, как быстро требуется нагревать помещение.

Чугунные радиаторные батареи

Чугунные радиаторы нагреваются медленно, но и тепло отдают дольше, чем стальные или алюминиевые аналоги. Это одно из главных преимуществ, особенно для тех, у кого часто отключают отопление.

Стойкость к ржавчине и возможность добавлять секции делают такие радиаторы универсальными и долговечными в эксплуатации. Содержащиеся в воде реагенты, не способны повредить металлу.

Хорошие радиаторы для отопления в доме, но из минусов стоит отметить слишком тяжелый вес и невзрачный вид.

Использование стальных радиаторов

Радиаторы, изготовленные из стали имеют два типа – панельный и трубчатый каркас. Первый состоит из тонкого листа стали, что позволяет ему быстро нагреваться. Имеет современный дизайн. Но в случае повреждения лакокрасочного покрытия начинает ржаветь.

Вода, используемая в качестве теплоносителя не должна содержать реагенты, иначе металл будет вступать в реакцию. Такую батарею нельзя дополнить секциями.

Стальные трубчатые радиаторы имеют разнообразный дизайн различных форм. Внутри покрывается полимерным слоем, что обеспечивает ему антикоррозийные свойства.

Плюсы и минусы алюминиевых радиаторов

Легкий вес конструкций, позволяет устанавливать радиаторы даже на гипсокартоне. Хорошая теплоотдача, приятный дизайн, возможность отключать каждый радиатор при помощи вентиля делают эти батареи востребованными. Но есть и свои минусы.

В качестве теплоносителя должна использоваться вода, не содержащая в себе твердых частиц.

Алюминий достаточно мягкий металл, так что эксплуатация этих радиаторов должна быть аккуратная, особенно резьбой во время сборки секций и на кранах.

Биметаллические радиаторы и их характеристики

Стоят биметаллические радиаторы на порядок дороже остальных. Все дело в их конструкции. Для изготовления используется сплав алюминия и железа(стали).

С внешней стороны изделие покрыто алюминием, так что вода, используемая в качестве теплоносителя, не соприкасается с ним. Радиатор обладает легким весом, и большой прочностью. Может использоваться в системе центрального отопления.

В интернете можно посмотреть большое количество фото радиаторов отопления, которые помогут сделать выбор на подходящем по дизайну изделии.

Фото радиаторов отопления для дома

landshaftadvice.ru

70 фото промышленного и бытового оборудования

Постепенно водяная система отопления уходит в прошлое, и на смену ей приходит воздушная. На то есть множество причин: больший КПД, удобство введения в эксплуатацию, меньшая стоимость, меньшее количество проблем при последующих отделочных работах и т.д.

Тем не менее, чтобы понять, как функционирует воздушная система отопления и каковы ее преимущества, необходимо подойти к рассмотрению нюансов ее работы более подробно.

В чем состоит принцип работы воздушной отопительной системы?

Воздушное отопление в частном доме или любом другом сооружении действует таким образом, что сначала производится забор воздуха, затем эта масса нагревается и разносится по специальным каналам по разным помещениям.

Отличие систем воздушного отопления, установленных в частных и производственных целях, заключается в объеме потоков внутри путей. На складах, ангарах, медицинских, промышленных и других учреждениях с большой площадью объемы воздуха внутри системы должны равняться объемам комнат.

В собственных домах, где живет только несколько человек, это правило может не соблюдаться ввиду меньшей площади.

Какое оборудование необходимо?

Воздушная система отопления является достаточно сложной конструкцией, все ее составные части несут обязательный характер. К каждому элементу должно предъявляться повышенно внимание.

Теплогенераторы для воздушного отопления  Для нагрева воздуха может использоваться множество систем, среди которых обнаруживаются следующие:

• получающие тепло от сгорания твердого топлива (дров, угля и т.д.).
• нагревающиеся от электричества.
• подогревающиеся косвенным образом: во внутренних баках нагревается вода, получаемое тепло повышает температуру забираемого изнутри воздуха.
• комбинированные системы: внутри них соединяются два или три выше названных способа. Такое решение будет актуально для частных домов, где часто отключение электричества или воды, т.к. комбинированная система может работать автономно.

Стоит помнить, что максимальная температура — 70 градусов цельсия, выше — воздух будет не пригоден для дыхания.

Каналы для движения воздуха

Они должны иметь древовидную структуру с разделением на две части: в одну сторону для поступления воздуха, в другую – для его обратной связи с очистителями и термостатом. Также будет необходима дополнительная прокладка магистрали.

Толщина покрытия должна составлять 3-10 мм, 25-30 мм в зависимости от того, где находится разводящий канал.

Вентиляторы, принудительно циркулирующие воздух

Для того, чтобы обеспечить все системы воздушного отопления вентиляторями, нужно подумать как они будут расположены в древовидной структуре, какова будет их мощность, насколько они будут управляемы и шумны.

Устройства, через которые в комнаты будет подаваться подогретый воздух.

Самое востребованное оборудование в этом вопросе – это решетки и диффузоры, т.к. они имеют достаточно лаконичный вид и не портят интерьер.

Заслонки, клапаны

Определитесь с числом внутренних ходов, через которые будет осуществляться выход к свежему воздуху.

Очистительные системы

Воздух, проходя через печь воздушного отопления , не всегда является свежим и пригодным для дыхания, т.к. в теплогенераторе он только подогревается.

Воздушную систему отопления всегда необходимо совмещать с вентиляцией, оборудуя скрытые пути специальными ароматизаторами, сушками, ионизаторами, увлажнителями, очистительными фильтрами: углевыми, элекстротатическими, автоматизированными и т.д.

Все это очень важные детали, непосредственно влияющие на дыхание и здоровье человека.

Автоматизированный пульт управления микроклиматом

Необходимо заранее продумать, как будет осуществляться обслуживание отопительной системы, особенно это актуально, если вы собираетесь делать воздушное отопление дома своими руками.

Найдите удобное место для автоматизированного блока, где легко будет переключать датчики.

Каковы преимущества такой системы?

Воздушная система управления отличается следующими характеристиками:

• Крайне высокий показатель КПД – целых 93%
• Можно ввести в работу даже уже на эксплуатирующихся зданиях

При случае ЧП всегда может быть выключена человеком во избежание последующих неисправностей. Водяная система неизменно подвержена фактору порчи, ее нельзя никак предохранить от несчастного случая.

• Дешевизна монтирования и эксплуатации. Все используемые материалы требуют малого количества затрат
• Может быстро и равномерно прогревать помещения
• Долгий износ запчастей

Возможность приспособить в ремонте (в некоторых дизайнерских работах по оформлению интерьера на воздухопроводы даже делается акцент, этот факт доказывают многочисленные фото с примерами укладки путей воздушного отопления)

Фото воздушной системы отопления

strojka-gid.ru

отопление Фотографии, картинки, изображения и сток-фотография без роялти

#17120809 - seven apartment housesoffice buildings certified in seven energetic..

Вектор

Похожие изображения

Добавить в Лайкбокс

#40799199 - Vector logo, energy efficiency. Diagram of growth of energy efficiency,..

Вектор

Похожие изображения

Добавить в Лайкбокс

#68961115 - Sun and snowflake symbol air conditioning business

Вектор

Похожие изображения

Добавить в Лайкбокс

#45731898 - Heating and cooling house, air conditioning symbol

Вектор

Похожие изображения

Добавить в Лайкбокс

#45731908 - Air conditioning at home, the symbol of business

Вектор

Похожие изображения

Добавить в Лайкбокс

#44413204 - Heat Pump House Cooling System Infographic Icon Concept. Isometric..

Вектор

Похожие изображения

Добавить в Лайкбокс

#49743017 - Green icon house with the water system, heating and environmentally..

Вектор

Похожие изображения

Добавить в Лайкбокс

#65313434 - HVAC (heating, ventilating, and air conditioning) Icons. Heating..

Вектор

Похожие изображения

Добавить в Лайкбокс

#40799195 - Set template vector logos. Eco-friendly house. Natural resources..

Вектор

Похожие изображения

Добавить в Лайкбокс

#52012319 - Plumbing and engineering icons set

Вектор

Похожие изображения

Добавить в Лайкбокс

#67042941 - House cross section with room interiors and people, domestic..

Вектор

Похожие изображения

Добавить в Лайкбокс

#48777248 - Gas boiler in the cottage. Vector.

Вектор

Похожие изображения

Добавить в Лайкбокс

#68335573 - real estate and building icon set, thin line, black color

Вектор

Похожие изображения

Добавить в Лайкбокс

#41722841 - Hand drawn watercolor business card mock up with plumbing doodle..

Вектор

Похожие изображения

Добавить в Лайкбокс

#52189563 - snowflake and sun icon

Вектор

Похожие изображения

Добавить в Лайкбокс

#43676582 - Construction, building and home repair icons. Simple flat vector..

Вектор

Похожие изображения

ru.123rf.com

Радиаторы отопления - фото различных моделей

Необычная форма батареи

Современные компании, производящие отопительные приборы, предлагают их большой ассортимент, стараясь угодить потребителям не только по техническим характеристикам, но и по внешним данным. Форма, размеры, цветовое оформление сегодня играют очень важную роль, особенно в случае, если потребитель мечтает об эксклюзивном изделии. Можно выбрать самые разные варианты радиаторов отопления — фото легко найти в портфолио дизайнеров.

Виды радиаторов отопления

При выборе прибора во главу угла ставится его эффективность, а не внешние данные. Какая же батарея отопления лучше? Чтобы это понять, нужно разобраться в существующих видах, а также рассмотреть их плюсы и минусы.

Чугунные

Данный вид радиаторов достался нам еще от дедушек, но мы до сих пор его эксплуатируем. Правда, эти приборы перестали удовлетворять современных потребителей по трем основным причинам:

1. Чугун — материал с низкой теплопроводностью. К примеру, чтобы батарея нагрелась до +45 С, температура теплоносителя должна быть +70 С. Отсюда и большие расходы на топливо.
2. Данный вид отопительных приборов не вечен, хотя имеет достаточно длительный срок эксплуатации.
3. Внешний вид чугунных батарей оставляет желать лучшего. Такие приборы сложно вписать в современный интерьер. Конечно, их можно завуалировать, установив декоративные панели или решетки, но это не всегда выход из положения.

Несмотря на это, производители не остановили производство чугунных приборов, потому что они все еще пользуются большой популярностью. Правда, сегодня это уже не те батареи, поскольку над их внешним видом поработали дизайнеры, сделав их более стильными.

Что касается преимуществ, то отметим одно, но очень важное. Этот прибор не требователен к теплоносителю. Ему все равно, какая вода течет в системе отопления — очищенная или не совсем, ржавая или полная бактерий. Чугун вытерпит все. К тому же такие радиаторы можно устанавливать в любые помещения.



Алюминий

Если вы посмотрите на фото радиаторов отопления из алюминия, то сразу поймете, что по своим внешним данным они намного лучше чугунных аналогов. Производители постоянно предлагают новинки, тем самым увеличивая модельный ряд, который и без того широк. Вот почему на современном рынке отопительного оборудования очень много разных алюминиевых батарей, отличающихся внешним видом, дизайном и ценой.

Бесспорный плюс прибора — его высокий показатель теплопроводности. Правда, есть и минусы. При всей своей стильности алюминиевое оборудование очень чувствительно к чистоте теплоносителя. Небольшое загрязнение, и это произведение искусства сразу выйдет из строя. Так что перед приобретением алюминиевых радиаторов необходимо позаботиться о системе очистки теплоносителя — установке фильтров и других приспособлений, что увеличит стоимость всей отопительной системы.

Еще один минус — это отношение алюминия к высокому давлению. Не рекомендуется устанавливать такие приборы в промышленных помещениях с высоким давлением горячей воды в сети — прибор просто разорвет.

Сталь

Стальные радиаторы хорошо себя зарекомендовали на рынке

Стальные радиаторы отопления делятся на два подвида — трубчатые и панельные. Последние относят к категории бюджетных, и они обладают высоким показателем теплоотдачи. Панельный вариант не прихотлив, поэтому его можно использовать в любых помещениях — жилых, офисных и производственных.

А вот трубчатые аналоги следует отнести к категории «премиум». И дело здесь не только в великолепных технических характеристиках — высокой теплоотдаче и длительном сроке эксплуатации, достигающем 25 лет. Имеют значение и великолепные внешние данные, над которыми постоянно работают дизайнеры.

С помощью стальных приборов можно не только создать тепло внутри комнат, но и украсить их. И если рассматривать трубные варианты из всей линейки стальных радиаторов, то следует особо отметить батареи из нержавейки.

Биметаллические приборы

Говорить об этом виде радиаторов можно только в превосходных тонах. Ведь биметаллические радиаторы обладают высочайшими техническими характеристиками:

• высокой теплоотдачей за счет наличия в конструкции алюминиевых пластин
• прочностью и длительным сроком службы за счет комплектации устройств металлическими трубами

Однако, как и любое высококачественное изделие, эти радиаторы имеют очень высокую цену.

Как правильно выбрать модель

Биметалл под окном

Глядя на фотографии радиаторов отопления, размещенные на этой странице, вы можете оценить лишь их внешний вид. Визуально вы никак не определите их качества. При этом внешняя сторона дела — это выбор в плане красоты и эстетики. Но гораздо важнее знать технические характеристики изделий.

Выбирая радиаторы отопления, в первую очередь необходимо обратить внимание на срок их эксплуатации. Этот показатель зависит от качества изделия и условий его функционирования. Если речь идет о многоквартирных домах с центральным отоплением, то качество теплоносителя в данном случае под большим сомнением. Горячая вода поступает по стальным трубам, так что ржавчина, окалины и прочий мусор в ней — дело обычное.

Поэтому алюминиевые батареи ставить в квартирах не рекомендуется. Правда, производители стали использовать защитные технологии и обрабатывать внутренние поверхности прибора полимерными материалами. Это лучший вариант, но дорогой.

Стальные и биметаллические аналоги тоже подвержены коррозии, но в меньшей степени, чем алюминиевые. Что остается? Чугунные отопительные приборы, которые в этом плане оказываются самыми надежными.

Есть еще один показатель, на который нужно всегда обращать внимание при выборе — это возможность выдерживать определенное давление теплоносителя. Минимальный показатель 7,0 атмосфер, но специалисты советуют выбирать изделие с 15 атмосферами — на случай, если в системе возникнет гидравлический удар.

Внимание! Сегодня многие потребители обращают внимание на дизайн радиаторов. И это правильно, ведь красиво жить не запретишь. Но учтите, что красота не должна идти в ущерб качеству.

Заключение по теме

Уют в доме с радиатором отопления

Итак, батареи отопления, фото которых в большом количестве вы можете найти в Интернете и на нашем сайте, должны быть правильно выбраны. Многие потребители все еще считают, что старые чугунные радиаторы достойны своего присутствия в наших домах и квартирах. Но запомните, что служат они нам уже давно, и все сроки их эксплуатации вышли. Поэтому рекомендуем вам обратить внимание на современные чугунные приборы. Они отличаются очень высоким качеством в сочетании с интересными дизайнерскими решениями.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Однотрубная и двухтрубная системы отопления: схема, фото

Отопительные системы бывают одно- и двухтрубные, схемы разберем ниже.Отопление различают открытого и закрытого типа в зависимости от расширительного бака. Если монтируют ёмкость повыше или на чердаке не закрытая герметично, тогда открытая, а установлен специальный герметичный мембранный расширительный бак, который, последнее время получил хорошую популярность, так как он безопаснее, практичен и экологически целесообразен.

Чтобы определиться в выборе отопления стоит разобраться по каждому типу.

Однотрубная система отопления

Это отопление очень просто. Имеет одну основную тубу и последовательное соединение батарей или радиаторов, которые служат теплоотдатчиками. По сути их располагаются одна за другой, и вода или антифриз, которые служат теплопроводной жидкостью, попадает из одной в следующую.

Преимущества:

1. мало затрат на материалы и монтаж;
2. просто в проектировании;
3. может работать на высоком давлении.

Недостатки: сложно отрегулировать температурный режим во всех комнатах.

Нужно чётко понимать: в заключительном теплоотдатчике температура теплопроводной жидкости наименьшая, поэтому, придётся увеличивать его, что приводит к подорожанию. Это заметно на зданиях с большой кубатурой, поэтому такое отопление применяются к небольшим площадям.

Совет: на входе и выходе теплоотдатчика рекомендуется ставить шаровые краны. Они помогут отрегулировать температурный режим и ремонтировать, давая возможность не выключать отопление. Можно ставить терморегуляторы, что позволит улучшить регулировку.

Теплоотдатчики лучше подключать по диагонали, как показано на рисунке, приведённом ниже, первый вариант. С точки эстетики выглядит не совсем красиво, но теплоотдача в таком варианте лучше, что важно.

На теплоотдатчике обязательно устанавливают кран Маевского для спуска воздуха. По возможности со стороны, где находится спускной кран, поднимите немного выше. Это конечно не придаст вида, но воздух выгнать будет легче. Основную трубу проектируют с большим диаметром, чем вводы и выводы теплоотдатчика. В противном случае теплопроводная жидкость будет отдавать тепло в первые теплоотдатчики, что приведёт к неравномерному обогреву комнат.

Различают вертикальные и горизонтальные виды.

На схеме слева горизонтальные, а справа вертикальные.

Горизонтальные применяют чаще в одноэтажных строениях с не больной кубатурой. Обязательно нужен циркуляционный насос, позволяющий создавать давление, донося теплоноситель с наибольшей температурой до последнего теплоотдатчика.

Если горизонтальное отопление применяется для многоэтажного дома – на входе в этаж монтируется шаровой кран или терморегулятор для регулировки микроклимата помещений.

Вертикальный вид применяют в многоэтажных домах. Её можно монтировать без циркуляционного насоса, под наклоном. Это не придет вида, но электричества не требуется и что уже преимущество с точки зрения экономии электроэнергии, но трубы придется покупать с большим диаметром, обеспечивая циркуляцию теплопроводной жидкости избегая изгибов, а те, которые есть – делать пологими. Если не удалось спрятать трубы под полы или подвальное помещение или теплый чердак, конечно вида не придает, но так, как подобное отопление монтируется из стальных труб, срок эксплуатации велик и исчисляться десятилетиями без ремонта, требуется только покраска.

Если трубы строго горизонтальны и без наклона – обязательно должен быть принудительный насос.

Для эффективности применяют байпасы (замыкающие участи трубы входа и выхода теплоотдатчика), позволяя теплопроводной жидкости попадать в следующий теплоотдатчик в горячем состоянии. Можно установить краны, для регуляции микроклимата в комнатах, закрывая и давая возможность прогреваться помещению.

При установке стоит помнить, что отрегулировать микроклимат помещений сложно. Поэтому дополнительные краны и терморегуляторы не лишние в нужных местах.

Хорошо поддается ремонту теплоотдатчики. Но если прорвало трубу, придется слить теплопроводную жидкости. Это трудоемкий процесс, и как следствие затраты, а подобный ремонт обходится дорого.

Двухтрубная система отопления

Отличается от однотрубного отопления тем, что имеет две совершенно независимые основные магистрали, которая к каждому теплоотдатчике с вводной горячей теплопроводной жидкости и так называемая «обратка» – выводной. Ввод и вывод из теплоотдатчика подключены к основным магистралям. Так же, как и в однотрубном отоплении, вводы и выводы из теплоотдатчика должны быть с меньшим диаметром сечения труб нежели магистрали. Это позволяет доносить горячую жидкость с наибольшей температурой к крайним теплоотдатчикам, что приводит прогреву помещений равномерно. Положительно то, что практически теплоотдатчики независимые и поддается регулировке.

Если есть необходимость делать два и более контура (независимые одна от другой ветки) нужно сделать одинаковыми так, чтобы крайние точки были на одинаковом расстоянии от котла. В противном случае нагрев происходит неравномерно, что приведет к понижению температуры в помещениях, находящихся на краю.

Как и в однотрубном можно подключать терморегулирующие устройства позволяющие отрегулировать температурный режим. Не стоит беспокоиться о величине теплоотдатчика. Жидкость, подающая тепло, почти не меняет своей температуры и доходит до крайних теплоотдатчиков без потерь. В этом плане экономия бюджета. А на трубах сэкономить не получится, потому что к каждому теплоотдатчику нужно подвести две магистральные трубы.

Монтаж такого отопления дороже из-за значительных усилий труда, это ударит по затратам.

Двухтрубные системы отопления бывают горизонтальные и вертикальные.

Вертикальное применяется в многоэтажных домах. Теплоотдатчики подключаются к стоякам, монтируются краны на вводах и выходах и Маевского, для вывода воздуха.

Наверху прокладывают контур для вывода воздуха, при закрытом виде. Если возможности нет установить обязательно на верхних теплоотдатчиках устанавливают краны Маевского.

Стоит заметить, легко выгонять воздух из отопления, это преимущество, так как отсутствие воздушных пробок, обеспечивая теплопроводность, прогревая комнаты равномерно. Но минусом есть то, что затраты на отопления значительно выше остальных в разы.

Двухтрубное горизонтальное отопление устанавливается в одноэтажных зданиях с большой площадью.

Представляет собой уложенные горизонтальные магистрали и подведенные к ним теплоотдатчики, на которых желательно устанавливать краны, для регулировки микроклимата помещения и Маевского обязательно. Котел устанавливают ниже теплоотдатчиков для обеспечения циркуляции теплоносителя.

Есть разные варианты подключения ввода и вывода к теплоотдатчику (по диагонали, в одну сторону по нижним и верхним точкам). Выбор варианта зависит от вида конструкции, но предпочтительный – по диагонали.

Отопление бывает с верхней и нижней разводкой магистралей. Нижняя укладывается ниже теплоотдатчиков – под полами, в подвальном помещении или просто внизу над плинтусом или вмонтированные в стену.

Стоит заметить, что обратная магистраль в двухтрубном отоплении ниже вводной и батарей при любом типе.

Верхнюю укладывают ввод на теплом чердаке или под потолком, а «обратка» монтируется по низу.

Преимуществом двухтрубного отопления – возможность модернизации, в случае если потребуется добавить еще одну или несколько теплоотдатчиков, это легко сделать. Все они независимы и в любом месте можно врезаться в стояки и добавить новые. Это удобно при достройки дома, давая возможность в новые комнаты провести отопление от существующего.

Сравнение приводит к выводам.

Если ваше здание небольшое, и хотите сэкономить бюджет: установите однотрубное отопление. Но нельзя сильно экономить на материалах: трубах, кранах, радиаторах и прочем. Сильно дешевые материалы быстро износятся или выйдут из строя, что приведет к ремонту и хорошо, если поломка не затронет строительные конструкции (стены, пол, потолок, окна и прочие). Это может привести к дополнительным затратам и экономия сведется к нулю.

Нельзя не учитывать тот факт, что на многоэтажных зданиях однотрубное отопление достаточно сложно сбалансировать микроклимат помещений и устанавливать дополнительные терморегуляторы и увеличивать теплоотдатчики, приведя к удорожанию.

Но не стоит отчаиваться: правильно рассчитана теплопередача однотрубного отопления, даст положительный результат. Поэтому к проектированию нужно относиться весьма щепетильно.

Если же ваша цель достичь тепла в здании с большой площадью и есть деньги: не стоит экономить, и смело выбирайте двухтрубное отопление, но будьте готовы, что оно дороже однотрубного в несколько раз. Да и времени займет много на установку, но компенсирует теплом и уютом вашего дома. В отличие от однотрубного отопления, при сильном морозе, если она просчитана неправильно, на замыкающих теплоотдатчиках, будет ощутимое понижение температуры, вследствие чего в помещениях холодно.

42 фото схем однотрубной и двухтрубной системы отопления:

couo.ru

---

•
  Требуется бригада строителей частному лицу
•
  Окна на панели
•
  Фото отопления
•
  Окна подъемные
•
  Станок для разделки кабеля своими руками
•
  Виниловые фотообои на флизелиновой основе
•
  Панорамное остекление веранды
•
  Панорамное остекление веранды
•
  Рэндстрой официальный сайт
•
  Гвл фото
•
  Двухъярусная детская кровать своими руками чертежи
