Как сварить ворота и калитку из профтрубы своими руками. Как правильно сварить откатные ворота своими руками

Как изготовить ворота из профильной трубы своими руками — пошаговая инструкция с фото и видео

Визитная карточка владельца дачного участка или загородного коттеджа — ворота, которые должны выглядеть представительно и эстетично и, одновременно, надёжно защищать въезд на частную территорию. Этим показателям в полной мере отвечают распашные или откатные типы конструций, изготовленные из трубы профильного сечения — доступного, недорогого и легко обрабатываемого материала. Придерживаясь пошаговой инструкции и разработанной документации, можно с минимальными расходами изготовить и установить своими руками распашные ворота, а также декорировать их.

Профильная труба как материал для ворот — плюсы и минусы

Профильной трубе, применяемой в качестве основного материала для изготовления воротных конструкций, заслуженно отдают предпочтение благодаря множеству достоинств.

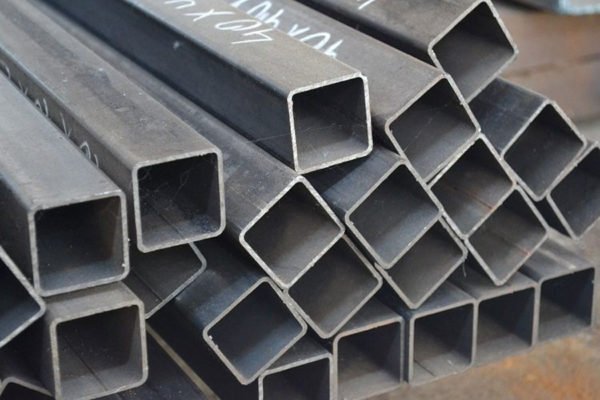

Профильные трубы широко используются для изготовления ворот

Основные преимущества использования профилированной трубы для сооружения ворот:

низкие затраты по приобретению материала;
высокая прочность конструкции;
удобство ввинчивания саморезов по металлу;
эстетичный вид каркасов;
небольшой вес металлоконструкции;
лёгкость обработки и сваривания заготовок.

Одновременно с комплексом положительных моментов, профильная труба имеет и слабые стороны:

склонность к коррозии, вызванной эксплуатацией в условиях повышенной влажности и проникновением влаги внутрь профильной трубы;
возникновение в процессе эксплуатации деформаций каркаса, обусловленных применением при сборке резьбовых элементов крепления;
неудобство нанесения грунтовки и краски на поверхность профильной трубы, что незначительно увеличивает продолжительность работ.

Соблюдение технологии изготовления и установки ворот минимизирует вероятность проявления отрицательных факторов и гарантирует длительный срок эксплуатации изделия.

Подготовка к изготовлению: как рассчитать размеры будущей конструкции

Несмотря на простоту изготовления металлоконструкции ворот, на этапе проектирования важно ответственно подойти к выполнению подготовительных мероприятий, тщательно продумать все нюансы. Серьёзный подход позволит избежать ошибок и правильно выполнить расчёты размеров будущей конструкции.

Для расчёта размеров изделия на проектной стадии необходимо продумать следующие моменты:

Согласно предварительно разработанному чертежу определяется суммарный метраж трубы профильного сечения и необходимое количество материала для обшивки.

Осуществляя проектирование конструкции, следует учесть следующие моменты:

для беспрепятственного въезда легкового автомобиля достаточно изготовить ворота суммарной длиной створок 3 м;
В ворота с такими размерами легко въедет легковой автомобиль
размер калитки, если она предусматривается конструкцией ворот, должен составлять 75–100 сантиметров;
высота полотна ворот и калитки должны сочетаться с высотой имеющегося забора и не отличаться более чем на 20 см, оптимальная высота — 1,5 м;

стойки из деревянного бруса или квадратной трубы 50х50 мм для крепления ворот целесообразно предварительно установить в имеющемся проёме и надёжно забетонировать в земле или прикрепить к стойкам забора;
для поворотного типа важно учесть расстояние от полотна до места крепления петель. Оно должно обеспечивать свободный поворот. Рекомендуется выдерживать оптимальный размер — 10 мм.

Можно использовать готовый чертёж и адаптировать его к конкретным условиям, проставив фактические размеры.

На типовом чертеже ворот с калиткой указаны конкретные размеры

Для определения расстояния между опорными столбами необходимо просуммировать размеры полотен ворот, зазоры для крепления петель и поворота створок. Расстояние между опорами для приведённого варианта составит 2+2+0,01+0,01=4,02 метра.

Сварить и установить откатные ворота из профильных труб

Если вы планируете установить ворота, в первую очередь необходимо подумать об их эксплуатационных качествах и прочности конструкции. Учитывая все эти нюансы можно избежать проникновения злоумышленников на ваш участок. Помимо этого не стоит забывать о комфортабельности. Поэтому лучшим вариантом в этом случае являются откатные ворота.

Откатные ворота из профильных труб

Их прочная конструкция из профильных труб не только обеспечивает настоящую защиту, но и способна сэкономить пространство. Причем сварить и установить такие ворота можно самостоятельно, необходимо лишь иметь навыки сварщика.

Устройство фундамента

Перед тем как сварить каркас, нужно установить опорные столбы и основание ворот. Опоры лучше всего сделать из профтрубы диаметром 100х100 мм, так как в дальнейшем на них будут крепиться ворота, вес которых они должны выдержать.

В первую очередь под столбы из профильных труб необходимо выкопать две ямы. Их глубина зависит от региона вашего проживания и не должна быть меньше глубины промерзания.

На дне ям стелется подушка из мелкофракционного щебня и песка высотой около 20 см. Затем в ямы вертикально вставляются трубы, для чего используется уровень.

Когда все замеры будут выполнены, трубы можно заливать раствором, не забывая его тщательно утрамбовывать, чтобы не оставался воздух. После установки необходимо сделать повторные замеры и оставить столбы до полного схватывания раствора.

Дальше нужно приступить к устройству основания для ворот. Для этого необходимо сделать закладной элемент из швеллера и арматурных прутьев. Длинна закладной должна соответствовать половине проема ворот.

Армирование бетонного фундамента

Чтобы изготовить закладную, арматурные прутья нужно нарезать по 1 м и вертикально сварить со швеллером. Варить необходимо так, чтобы с каждой стороны закладной было по 4 прута. Потом подготавливаются поперечные прутья, соответствующие длине швеллера. Их также нужно сварить между стойками в верхней части закладной.

Далее нужно подготовить яму глубиной 1,2 м и шириной около 50 см. Ее дно также засыпается песком и щебнем, а затем вставляется уже готовая закладная. Швеллер выставляется строго по уровню и все заливается заранее подготовленным раствором. Стоит учитывать, что швеллер обязательно должен быть вровень с дворовым покрытием (плиткой, асфальтом).

После заливки фундамента снова проверяется уровень поверхности швеллера. Это очень важно, так как на него устанавливаются роликовые тележки, отвечающие за работоспособность ворот. Фундаменту нужно выстоять пару недель, а потом уже можно устанавливать ворота.

Сборка каркаса

Варить каркас лучше из профильной трубы 60х30 мм. Прежде чем приступить к его сборке, нужно очистить материал от ржавчины при помощи болгарки, а также вскрыть грунтом.

Для начала необходимо подготовить площадку, где будет производиться сварка конструкции. Она должна быть ровной и превышать размеры каркаса ворот на 2 м: тогда варить конструкцию будет удобней.

Затем из профильных труб делаются заготовки. В первую очередь нужно сделать несущую раму. Для этого заготовки выкладываются на площадке согласно заранее подготовленной схемы. Сварить их между собой нужно точечной сваркой, чтобы можно было исправить погрешности. Потом проверяются все размеры, вертикальность и горизонтальность, а после этого швы полностью обвариваются.

После изготовления несущей рамы нужно приступить к монтажу внутренней рамы ворот. Она изготавливается из профильных труб 40х20 мм. Внутренняя рама имеет большое значение, так как отвечает за усиление конструкции ворот, к ней будет крепиться обшивочный материал.

Сборка конструкции ворот

Как и в первом случае, вначале делаются заготовки. Варить их намертво также сразу не стоит, это нужно сделать, когда все размеры будут подогнаны и проверены уровнем.

Если ворота будут обшиваться с двух сторон, то обрешетку необходимо варить с внутренней части несущей рамы. Если же с одной, то трубы можно приварить по краю. Лучше всего трубы приваривать в шахматном порядке, тогда можно быть уверенным, что конструкцию не поведет.

Когда каркас ворот будет полностью готов, можно приступать к его обшивке. В качестве материала лучше всего использовать профнастил, тогда ворота получаться не слишком тяжелыми и будут иметь привлекательный вид.

Установка ворот

Когда полотно будет полностью готово и фундамент достигнет окончательной прочности, можно устанавливать откатные ворота.

Вначале берутся ролики и устанавливаются на основании. Они должны располагаться как можно дальше друг от друга.

Далее приваривается задняя тележка, а за ней и передняя, но для начала выставляется ее точное месторасположение. Не забывайте, что все швы должны быть тщательно зачищены и обработаны грунтом.

Чтобы ворота не имели перекосов, необходимо провести регулировку роликовых тележек. Конструкция должна легко двигаться, в противном случае необходимо повторить регулировку.

На опорные столбы устанавливается кронштейн с роликами, при этом полотно должно легко проходить между ними. При закрытом положении полотна в нижней части опоры монтируется уловитель (иначе вы не определите его точное место установки).

После этого можно приступить к монтажу автоматики. Чтобы правильно подобрать привод, нужно знать приблизительный вес конструкции, от этого зависит выбор его мощности. Установить привод будет несложно, ведь к нему прилагается руководство по эксплуатации и схема.

svoivorota.ru

Ворота из профильной трубы: размер, диаметр, расчет

Ворота откатные

Владельцы домов в окрестностях города или приусадебных участков всегда раздумывают о том, как соорудить большие ворота собственными руками без потери качества и привлекательности.

Существует множество составляющих ворот и материалов для их изготовления. Как не ошибиться в выборе? Этот вопрос всегда актуален для бдительных хозяев.

Распашные ворота — схема

Для экономии времени и избавления от лишних хлопот рекомендуется позвать на помощь опытных специалистов. При желании создать что-то уникальное, можно освоить азы такой работы и сделать неповторимые, надежные ворота собственными руками.

Подбор материала

Распространенным материалом для изготовления ворот является профлист, так как масса этого материала небольшая, поэтому возведение такой конструкции не нуждается в усиленном фундаменте – достаточно забетонировать только участок под опорами. Также профильный настил не возмущает своей ценой. В одно время такие конструкции ворот и ограждений при обычной установке – без вкуса, смотрелись дешево. В настоящее время, при эстетическом подходе к стройке изделия из такого материала выглядят достаточно красиво.

Установку нетяжелых профлистов можно выполнить самому.

Ограждения, калитки или ворота, изготовленные из этого материала, будут использоваться много лет, благодаря своим прочностным свойствам и надежности.

Основные элементы конструкции распашных ворот

Какие материалы необходимо приобрести?

Труба профильная с размером 100х100 мм – применяется в качестве опор;
Труба 50х50 мм – для изготовления каркаса ворот;
Трубы 40х20 мм – используют в качестве перемычек для усиления жесткости и стойкости целой конструкции ограждения;
Профлисты – для обшивки секций ворот;
Саморезы для прикрепления элементов;
Замки, петли и дополнительные детали для этого;
Краска, грунтовка для металлических деталей;
Ролики в случае запланированных откатных ворот.

Ворота из профильной трубы своими руками чертежи и расчет

Первоначальный этап

Распашные ворота – самый подходящий вариант для любителей все делать своими руками. Как и в любом случае ремонта или стройки все начинается с эскизов, чертежей и вычислений необходимого количества деталей и материалов.

В случае изготовления автоматических ворот на данном этапе следует подсчитать количество дополнительных специальных деталей и материалов для такой сложной конструкции, составить смету расходов и несколько раз все перепроверить.

На этом же этапе необходимо все профильные детали необходимо осмотреть на наличие коррозии металла и в случае обнаружения ржавчины обязательно зачистить наждачкой или болгаркой. Приобретенные трубы также следует избавить жира бензином или растворителем.

Подготовленный к установке трубы можно начать нарезать. Разрезка труб на отрезки выполняется парно, так как такие ворота, как распашные должны быть симметричными.

Для монтажа воротных опор необходимо выкопать две ямы размером 50х50 см в ширину и около одного метра в глубину.

Каркас для откатных ворот

После вертикального расположения труб в ямах, необходимо вокруг опор залить бетонным раствором, используя для прочности бут.

Момент окончательного застывания цемента колеблется, где-то по истечении трех суток, при нормальных условиях окружающей среды – 250С, относительно средней влажности.

Процесс сварки – следующий этап

Разберем схему месторасположения опор, створок и калиток.

razmetka-ugla-pered-svarkoj-karkasa-vorot-iz-profnastila

Труба для изготовления распашных ворот

Для идеально ровного сваривания калиток и створок рекомендуется выполнять этот тонкий процесс на специальном сварочном столе или, при его отсутствии на самой ровной имеющейся поверхности – площадке для стоянки, или в гараже. При таком способе сварки деформация конструкции будет исключена.

В первую очередь необходимо сварить внешнюю раму изделия. Рекомендуется сначала сложит все составляющие рамы на ровную поверхность или имеющийся стол для сварки с целью образования четкого прямоугольника – все угловые части должны быть строго равны 900, а диагонали одинаковыми. kak-svarit-vorota-dlya-garazha-0-kopiya

Далее, необходимо сварить внутреннюю раму и приварить ее к внешней раме. Сварочные швы не следует делать слишком грубыми и большими – до 2 см.

При создании слишком широких створок – более 1 метра, необходимо усиливать конструкцию несущими вертикальными перекладинами.

Месторасположение внутренней рамы изменяется от вариаций обшивки ограждений. В случае односторонней обшивки профтрубы внутри внешней рамы размещают ближе к какой-нибудь стороне каркаса, а при двухсторонней обшивке положение внутренней рамы должны быть посередине между трубами внешнего каркаса.

Изготовление калитки осуществляется подобным способом, но без усиливающих труб для укрепления, так как ее размеры в этом не нуждаются.

По окончании выполнения сварочных работ следует тщательно зашлифовать все образовавшиеся непривлекательные швы.

Ворота из профиля своими руками

В случае обшивки ограждений посредством профлиста, необходимо покрасить все профтрубы каркаса. При кованном варианте исполнения ворот или из цельного металлического лист покраска производится после окончания обшивки. izgotovlenie-karkasa-vorot

Перед выполнением обшивки необходимо прикрепить (приварить) петли. В первую очередь они устанавливаются на опоры, далее – на каркасе, при этом стоит следить за их ровностью при монтаже.

Обшивка ворот неограничена в подборе материалов. Это может быть дерево, стальной лист, профлист, ковка и т. д.

Ворота откатывающиеся

Такие удобные ворота также можно выполнить собственными руками. Они в зависимости от исполнительного механизма для отката подразделяются на консольные ворота, подвесные или рельсовые.

Подвесные ворота ограничивают вход или въезд по высоте. Такие ворота сконструированы из внутреннего и внешнего каркаса, обрешетки, перемычек, необходимых для установки роликовых механизмов.

Рельсовые ворота не ограничивают высоту на въезде. Такая конструкция дешевле, чем подвесная, за счет уменьшенного количества деталей. Недостаток один – очистка рельсы от осадков в зимнее время года.

Размеры ворот. Чем шире тем дороже, при больших размерах необходимо брать металл большого сечения и увеличивать прочность всей конструкции.

При таком варианте ограждения в первую очередь необходимо установить рельсу, затем прикрепить ролики внизу каркаса и один ролик сверху опоры для облегчения подвижности створки.

Самыми удобными при эксплуатации являются откатные консольные ворота. При этом изготовление таких ворот нельзя назвать легким.

Для собственноручного исполнения потратиться намного больше сил и средств, чем на ворота подвесные или на рельсе.

Преимуществом консоли является то, что при ее расположении на каркасе ворот въезд не ограничивается по высоте и не разбивается дорога для прокладывания рельсы.

o-trubah.com

Как сварить и обшить ворота самостоятельно?

Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

При возведении частного дома люди часто обращаются к необходимости построить защитные ворота, которые бы надежно защищали ваш участок от назойливых глаз или же мошенников. В таком случае, не лишним будет наличие ворот, забора и калитки для удобства. Как сварить ворота знает не каждый желающий их иметь в своем распоряжении, однако стоит обратиться к изучению схем по сварке ворот или же пригласить специально обученных мастеров, которые выполнят работу за пару дней.

Двустворчатая конструкция

Правильный подбор инструмента

Как сварить ворота и правильно установить забор знает любой строитель, умеющий работать со сварочным аппаратом. Стоит отметить ряд инструментов, необходимых для данного процесса:

профильные трубы с размером 100х100, 50х50 и 40х20, которые будут необходимы для организации опор, стоек для каркаса и перемычек на створках;
дополнительное оснащение в виде петель или механизмов для крепления ворот;
замки для защиты и профильные листы для наружной отделки;
грунтовка, набор саморезов, краска для наружного нанесения;
кроме этого, по желанию можно использовать дополнительные металлические пики или другие элементы декора.

Необходимый набор инструментов

Для того чтобы грамотно и правильно организовать рабочий процесс по сварке ворот, стоит отметить, какой необходим набор вспомогательных инструментов:

болгарка;
дрель;
электроды;
сварочный аппарат;
рулетки, молоток, уровень;
отрезной и шлифовочный круги;
набор малярных кисточек.

Этапы возведения ворот

Стоит понимать, как правильно организовать рабочий процесс, чтобы ваши ворота не только гармонично сочетались с дачным участком, но и были долговечными. Этапы профессиональной работы:

стоит детально продумать художественное представление будущего забора или ворот. Качественно созданный эскиз, с учетом размерного ряда и указанием всех требуемых параметров — это залог качественной постройки в срок;
полное наличие необходимого набора инструментов и используемых материалов для сваривания новых ворот;
разметка территории, где будет расположен забор;
нарезка необходимого количества металла, установка столбов, сваривание каркаса и прикручивание профиля с внешней стороны;
покраска, декорирование и дополнительное оснащение автоматических систем управления(при необходимости).

Рама

Изготовление ворот

Когда определились с эскизом будущего строения, стоит приступать к непосредственному возведению ворот. Если самому достаточно сложно выполнить такого типа работы, то стоит прибегнуть к поиску профессиональной команды, которая смогла бы организовать необходимое наличие материала и строительного инструмента.

Подготовительные работы

Если идти по намеченному плану, то стоит рассмотреть очередность выполнения работ:

когда уже весь материал в наличии и можно переходить к следующему этапу, то стоит выполнить очистку профильных труб от имеющейся ржавчины или налета путем применения бензина или растворителя для красок;
следующим этапом будет нарезание одного размера опор. Это необходимо делать весьма внимательно, чтобы конструкция была выполнена в одном размерном ряду;
следующим этапом будет установление опорных стоек в вырытые ямы определенного размера(50х50 и до 1 метра в глубину). Они должны быть установлены четко и ровно. После этого, нужно закрепить их бетонной смесью. Для их крепости и чтобы они находились на одном уровне, нужно на дно ямы засыпать гравий, а после того как залили смесь закрепить специальными крепежами, которые будут удерживать столбы от пошатывания или уклонения от уровня.

Сварочные работы

Когда все этапы сделаны, стоит выдержать минимум пару суток для того, чтобы раствор бетонной смеси затвердел и можно было переходить к отделочным работам. Однако не стоит терять времени, ведь можно в момент высыхания выполнить сварку основных элементов ворот. При проведении сварочных работ нужно быть предельно внимательным и придерживаться заданного уровня, чтобы углы и стыки были ровными.

Кроме этого, на данном этапе возведения ворот можно применить какие-то металлические или кованные элементы декора, однако они будут служить и в качестве дополнительной защиты от мошенников. После этого стоит тщательно обработать места сварки шлифовальной машинкой, чтобы не было острых концов и углов. Поверхность должна быть ровной и подготовленной к следующему этапу.

Приварка элементов ворот

Когда проведена данная работа, стоит переходить к сварке петель крепления воротного каркаса. В конкретном случае стоит воспользоваться помощью какого-то профессионала, поскольку нужно выполнить все по уровню, чтобы ворота не кривились. Для начала, стоит сварить петли к стойкам, а уже после к каркасу. При выполнении данного вида работ, стоит пользоваться специальными защитными масками, поскольку искры от сварки могут повредить вашему здоровью.

Для того чтобы створки не подвергались коррозии и другим воздействиям, их стоит обрабатывать специальной грунтовкой.

Отделочные работы

Когда выполнены сварочные работы, стоит переходить к установке профилированного листа и внешнему декорированию ворот. Профлист может быть закреплен с наружной стороны или же с внутренней. Кроме него можно использовать поликарбонатный лист или дерево. Профилированный лист может быть разнообразным в зависимости от вашего желания. Кроме этого, стоит отметить ряд преимуществ профилированного листа в сравнении с другими материалами для забора:

Отделка ворот

весьма крепкий и устойчивый материал, который может быть покрыт специальным полимерным покрытие для большей устойчивости от воздействия внешних атмосферных факторов;
удобный в монтаже и не требует дополнительного участия специальной техники;
не дорогостоящий материал, который предполагает комбинирование с другими строительными материалами.

Дополнительные ворота

Кроме всего вышеперечисленного, есть альтернативный вариант – откатные ворота. Для их изготовления также необходимы сварочные работы. Перечень производимых этапов будет схож с предыдущим вариантом, только в данном случае могут быть добавлены автоматические системы и специальные реле, по которым будет осуществляться выдвижная система. Откатные ворота очень доступный и долговечный вариант, его можно приобрести целым комплектом или же изготовить самостоятельно. Этот вид ворот отличается износостойкостью и прочностью.

Сдвижной портал

Отличительной особенностью данного вида ворот будет наличие откатного механизма, оснащенного роликовым устройством, по которому будет осуществляться открывание ворот. Есть некоторые этапы строительства такого типа ворот:

грамотное создание фундамента, на котором будут крепиться опоры ворот;
опорные столбы стоит выбирать из прочного материала, лучше чтобы это были профильные трубы или швеллера, которые нужно будет установить таким же образом как указано выше;
далее, следует выполнить сваривание каретки с роликами на выполненном фундаменте. Механизм надежно защищен от снега и дождя, поскольку он находится внутри направляющей откатной системы.

Кроме этого, можно оснастить дополнительными кованными деталями для декора всего строения.

Важно помнить, что все работы должны быть поочередными и выполняться строго по плану, поскольку это скажется в последствии на долговечности всей конструкции.

Грамотная сварка ворот

rusograda.ru

Как сварить ворота из профтрубы своими руками

Ворота из профильной трубы

Ворота и калитка из профтрубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

Труба 50 х 50 мм для каркаса;
Профтруба 100 х 100 мм под опоры;
Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции;
Профлисты для обшивки полотна;
Саморезы для крепления;
Грунтовка и краска по металлу;
Замок, петли, вспомогательные материалы;
Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

Удобный доступ к жилому зданию.
Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Калитка из профильной трубы обшитой профнастилом

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Обшивка ворот

Схема обшивки ворот из профнастила на профтрубы

Для приваривания петель, к которым будут крепиться распашные ворота, лучше привлечь помощника. Сначала петли наваривают на стойки, затем – на каркас. При выполнении сварочных работ не забывают надевать специальные защитные средства. Обшивку ворот профлистом осуществляют изнутри или снаружи каркаса. Расположение каркаса хозяин производит с учетом наличия/ отсутствия декорирующих элементов ковки. Если они будут иметь место по всей плоскости конструкции, профлист лучше крепить с внутренней стороны каркаса. Если декораций не будет, полотно прикручивают снаружи. Обшивочный материал закрепляют саморезами и заклепками.

Откатные ворота из профтрубы своими руками

При установке откатных ворот необходимо предусмотреть дополнительное боковое место (половинчатый размер всей конструкции). Оно требуется для монтажа роликов и прокладки направляющей. Для долгой службы откатной конструкции важно правильно рассчитать вес, подобрать материалы и сделать качественную закладку.

Откатные ворота из профильной трубы

После создания чертежа и заготовки материалов хозяин занимается обустройством фундамента и установкой опорных столбов. Несущую часть рекомендуется делать из профтрубы сечением 100 х 100 мм. По желанию стойки прячут под кирпич. В целом работы проводятся аналогично изготовлению распашных ворот.

Отдельным пунктом является установка автоматики, которая требует предварительного проведения электропроводки. Откатный механизм движется по приваренному внизу направляющему рельсу, перемещаемому по роликовым кареткам (они должны прочно держаться на фундаменте). Поскольку каретки находятся внутри направляющей, их необходимо защищать от грязи и атмосферных осадков.

Обшивка и декорирование откатных ворот могут производиться из любых материалов. Но объёмные кованые элементы усложняют эксплуатацию конструкции и порой делают ее невозможной. Для создания полотна мастера советуют воспользоваться деревянными досками, обработанными антисептиком и лаком.

Также обшивка может быть создана из металлического листа – оцинкованного железа с высокими антикоррозионными свойствами. Материал устойчив к перепадам температур и прочен в эксплуатации. Некоторые хозяева предпочитают работать с профнастилом. Высота несущего профнастила варьируется в пределах 45 – 160 мм. Рельефный материал можно окрашивать и покрывать защитным полимером.

Как будут выглядеть ваши ворота из профтрубы, дело вкуса. Главное, составить четкий эскиз и запастись качественными материалами. И тогда добротно сложенная конструкция прослужит многие годы.

zaborlike.ru

Строительство в Севастополе — сообщество мастеров строителей и отделочников

Строительные работы в Севастополе

Наши услуги
