Розетки электрические: фото, виды, устройство и размеры; какие розетки выбрать для квартиры, и сколько их нужно? Какие бывают розетки электрические

Виды, устройство и маркировки современных электрических бытовых розеток



Электрические приборы на сегодняшний день являются основными орудиями в быту (да и не только), которые имеют определенные характеристики потребляемой мощности тока и напряжения.



Под эти параметры и планируют той или иной мощности электросети, подбирая их элементы: автоматические выключатели и прочие реле, цельные или многожильные проводники (провода), а также разнообразные виды розеток, о которых, собственно и пойдет речь в данной статье.



Итак, розетка – это элемент электрической сети, по средствам которого происходит разъемное соединение (подключение) электрического прибора к источнику питания – электрической сети. В разных странах применяются различные стандарты, соответственно конструкция и другие параметры несколько меняются.



Однако чтобы успешно произвести выбор, узнать, как правильно выбрать розетку, следует ориентироваться по таким основным данным:



• суммарная мощность приборов, подключаемых к розетке;
• тип штекера подключаемого к розетке электроприбора;
• местонахождения и влажностно-температурный режим помещения;
• целесообразный тип конструкции и способ монтажа розетки;
• необходимость наличия встроенной электронной составляющей.



Ясное дело, что нужно ориентироваться на мощность прибора, чтобы не произошло перегрева розетки, рассчитанной на меньшую мощность потребителя. Также следует обратить внимание на то, какой штекер имеет прибор, ведь до сих пор применяются советские стандарты, которые не совместимы. Кроме того, розетки классифицируются по герметичности корпуса и другим параметрам, которые рассмотрим ниже.



Виды розеток по мощности подключаемых потребителей



Суммарная мощность приборов, подключаемых к розетке – это ключевой аспект выбора розетки.



В идеале, на каждый прибор должна идти одна розетка и линия проводки, но иногда существует незапланированная потребность подключить два и более прибора к одной розетке через специальный электрический двоитель-троитель.



Существует формула, по которой можно узнать, какие розетки выбрать для того или иного прибора (с солидным запасом, желательно), исходя из его потребляемой мощности, которая измеряется в Ваттах (обозначается буквой W или русской В):





 A=W/V







То есть сила тока, измеряемая амперами (A), равна мощности прибора (W, Ватт), разделенной на напряжение (V, Вольт). Дело в том, что автоматические выключатели и розетки подбираются по силе тока, а на приборах упоминается лишь потребляемая мощность, поэтому необходимо переводить величины по данной формуле, чтобы их сравнить.



На практике это выглядит так: электроплита имеет мощность 5 кило Ватт, то есть 5000 Ватт и рассчитана на напряжение 220 Вольт, соответственно, 5000/220=22,7A. Это значит, что розетка электрическая  должна быть рассчитана как минимум на данную силу тока.



Розетки старого, еще советского образца, применялись мощностью в 6А и 10А, современные же бытовые розетки рассчитаны на максимальный порог – 16А, отдельным классом являются силовые розетки (не относящиеся к бытовым, но применяемые в быту в ряде случаев). К таковым силовым, применяемым в быту, относится розетка для плиты электрической, которая рассчитана на более чем 16А — на 25А и даже больше – 32А. Однако чаще всего высокомощные приборы, которые требуют более 25А, подключаются несъемным способом, то есть напрямую силовым электрическим кабелем.



Виды розеток по типу разъема, штекера подключаемого прибора



Здесь идет речь о стандартах, которые применяются на постсоветских территориях и странах Евросоюза.



Существует два основных типа, из которых можно определить, какие розетки выбрать для квартиры или дома, ориентируясь на тип вилки и наличие/отсутствие заземляющего проводника.



Они (типы розеток и вилок) обозначаются буквами, наиболее распространен и универсален – это без наличия заземляющего контакта европейский тип C, так называемый «Europlug», который является универсальным для распространенных до сих пор советских C1/C, а также европейских с заземлением – французского E и немецкого F.

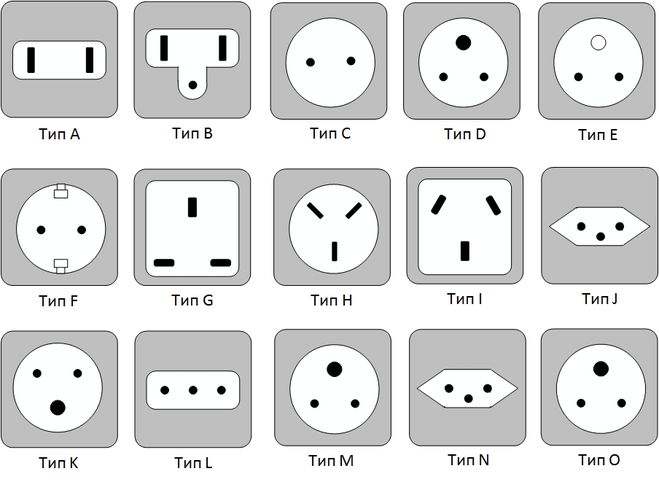

Вы можете наглядно наблюдать наиболее распространенные виды розеток в разных странах европейского союза и странах СНГ в таблице, приведенной ниже.



Наиболее распространенные в СНГ и Европе типы бытовых розеток



Тип С «Europlug»		Применяется во всех странах СНГ, большинстве Европейских стран. Полная совместимость с вилками типов E,F и советскими C1/B. Сила тока – 6А, 10А, 16А. Напряжение – 220-250В, частота – 50Гц. Отсутствует заземляющий контакт. Применение – бытовые приборы малой и средней мощности, не требующие заземления.
Тип E		Применяется в некоторых европейских странах: Франции, Бельгии, Польше, Словакии, Чехии, Тунисе и Марокко. Редко в станах СНГ. Полная совместимость с вилками типа C (CEE 7/17) и E/F (EE 7/7). Сила тока – 10А, 16А включительно. Напряжение – 250В, частота – 50Гц. Присутствует заземляющий контакт. Применение – бытовые приборы средней мощности с заземлением.
Тип F «Schuko»		Применяется в большинстве европейских стран (особенно восточных), этот немецкий стандарт розеток широко распространен на рынке стран СНГ. Полная совместимость с вилками типов C, E/F; частично E(без соприкасания заземляющих контактов). Сила тока – 16А (простые бытовые) и 25А (силовые для электроплит). Напряжение 250В и 380В соответственно, частота – 50Гц.



Розетки советского стандарта (C1/A) схожи с типом С «Europlug», однако заточены под вилки со штырями диаметром 4 мм, что делает невозможным подключение штекеров типов E и F, а также типа C модификации CEE 7/17 (с диаметром штекера 4,8 мм). Из современных вилок советскими розетками поддерживаются только CEE 7/16 типа C. Чтобы дать Вам понять наглядно, что это за штекера, ниже приведена таблица их видов, маркировок  и мощностей.



Наиболее распространенные в СНГ и Европе виды вилок бытовых приборов



Советский C1/B		До сих пор производится и применяется в странах СНГ как альтернатива CEE 7/16 Europlug (в основном более качественная альтернатива). Сила тока – 6А, 10А. Напряжение – 220-250В, частота – 50Гц. Без заземления, совместима с европейскими стандартами C, E, F модификация без круглого обода (или если обод обломать).
Общеевропейский CEE 7/16 (Europlug)		Наиболее популярна в Европе, за исключением стран: Кипр, Мальты, Ирландия, Соединенное Королевство. Применяется для питания приборов малой мощности без необходимости заземления. Рассчитана на силу тока 2,5А, напряжение 110-250В, частоту – 50Гц. Совместима со стандартами: C, C1, E, F.
Общеевропейский CEE 7/17		Применяется в СНГ и Европейских странах, кроме выше перечисленных. Применение – питание бытовых приборов низкой и средней мощности, не требующих наличие заземляющего контура. Сила тока – 16А. Напряжение – 220-250В, частота – 50Гц. Имеет совместимость C, E, F. Не совместима с советским C1.
Европейский Французский E CEE 7/5		Состоит на применении во Франции, Бельгии, Польше. Применение – питание бытовых приборов мелкой, средней и более высокой мощности, требующих заземление. Рассчитана на силу тока 16А, напряжение 250В, частоту 50Гц. Совместима с розетками типа C и E соответственно.
Европейский Немецкий F под «Schuko», CEE 7/4		Широко распространена в странах СНГ, а также в Европейских Германии, Австрии, Швеции, Норвегии и Голландии. Применение – питание бытовых приборов средних и высоких мощностей, требующих заземление. Сила тока 16А, есть модификации 25А, напряжение 250В, частота 50Гц. Совместимость с типом розеток C и F соответственно.
Европейский гибридный E/F (Германия-Франция) CEE 7/7		Широко распространена в Евросоюзе и странах СНГ. Имеет заземляющий проводник, совместимый с таковым на розетках типа E, F. Применяется для питания бытовых приборов малой, средней и высокой мощностей. Силовые характеристики равны таковым как CEE 7/4 и CEE 7/5. Совместимость с розетками типов C, E, F.



Это был перечень из розеток и вилок тех типов, которые применяются в СНГ и в Европе. Огромное количество бытовых приборов как микроволновки, холодильники, посудомоечные машины, обогреватели, электрочайники, стиральные машины и подобные энергоемкие приборы с заземлением, идут в комплекте, со шнуром вилка которого имеет гибридный E/F CEE7/7 тип.



Широко распространены в таких приборах и вилки типа F CEE 7/4, к которым не подойдет французская розетка с торчащим штырем контактом заземления. Поэтому для таких приборов, электрические розетки виды которых располагаются соответственно в кухне или ванной комнате и питают такого рода приборы, устанавливают типа F «Schuko», так как к ним подойдут оба типа вилок.



Виды розеток по герметичности от предметов, пыли и влажности помещения



Особое внимание стоит обратить на то, для какого помещения подбирается розетка. Если это ванная комната или близкий к воде участок кухни, то нужно подбирать соответственную водостойкую розетку. Тоже самое касается и розеток, располагающихся снаружи дома и в открытых беседках.



В комнатах же можно монтировать обыкновенную розетку, а вот в передней например, где пыль приносится от людей с их верхней одеждой, стоит выбрать пылестойкую розетку. При этом разетки имеют два коэффициента защиты от обоих воздействий и то, как выбрать розетки по ним, рассмотрим по маркировкам розеток которых, кстати, бывает две:





• IP маркировка;
• NEMA/UL маркировка.





IP маркировка представляет собой набор символов из букв и цифр, например, IP30. Первое сочетание букв IP является аббревиатурой от «International Perfection», то есть «Международная защита» которая указывает на степень герметичности корпуса от попадания частиц влаги и пыли внутрь.



Далее идут цифры, первая указывает на степень защиты от пыли, стружки и иных твердых тел, а также прикосновений. Вторая является индикатором защиты от воды, то есть IP30 – это простая бытовая розетка с защитой от твердых частиц определенного размера (см. ниже в табл.) и отсутствием защиты от каких-либо воздействий воды. Приведем же таблицу расшифровки этих числовых значений.



Маркировки IP защит от прикосновений, попадания крупных и мелких твердых тел, пыли



Тип защиты	цифра    X(IP XY)	Степень защиты	От чего может защитить	Графическое обозначение IP
	0	Без защиты от чего-либо	Не защитит от прикосновения чем-либо
	1	Не пропускает твердые тела размером 50 мм и крупнее	От больших частей тела, не защитит от прикосновения пальцев
	2	Не пропускает твердые тела размером 12,5 мм и крупнее	Защита от несознательного прикосновения руками, пальцами и подобного размера телами
	3	Не пропускает твердые тела размером 2,5 мм и крупнее	Защитит от проникновения инструментом, кабелем, крупным проводом и подобными предметами
	4	Не пропускает твердые тела размером 1,0 мм и крупнее	Возможно защитит от проникновения спиц тонких пинцетов, большинства проводов (если есть дети)
	5	Частично герметичная от попадания пыли	Полностью защитит от контакта, мельчайшая пыль (не препятствующая работе) может проникнуть внутрь
	6	Абсолютно герметичная от попадания пыли	Полная защита от любых предметов и попадания любых частиц пыли, даже самых тонких



Маркировки IP защит от водных воздействий разной интенсивности и угла



Тип защиты	Цифра    Y (IPXY)	Степень защиты	От чего может защитить	Графическое обозначение IP
	0	Без защиты от чего-либо	Не защитит от малейшей влаги
	1	Защита от вертикально падающих капель	От замыкания через воду влажных помещениях в заданном вертикальном положении
	2	Защита от вертикально падающих капель, под небольшим углом до 15 градусов	От замыкания через воду, воздействующую с заданным углом уклона
	3	Защита от капель, падающих под углом до 60 градусов	Защита от замыкания вследствие дождя и брызг воды, направленных под соответствующим градусом
	4	Защита от брызг, вне зависимости от их угла воздействия	Защита от замыкания вследствие дождя и брызг воды, разбрызгивания под углом из-под низу
	5	Защита от струй, вне зависимости от угла воздействия	Защита от электричества в зоне воздействия душа и других водных струй средней мощности.
	6	Защита от частого и усиленного воздействия потоков воды	Защита от замыкания в условиях интенсивной мойки, сильных и постоянных струй воды, даже морских волн
	7	Герметичность при погрузке в воду глубиной до 1 м на короткое время	Защита от замыкания в условиях снежного покрова, временного утопления вследствие его таяния или дождя
	8	Герметичность при погрузке в воду на глубину, превышающую 1 м	Полная защита от замыкания при длительном пребывании в воде, но без воздействия значительного водного давления
	9	Герметичность при неограниченном времени погружения в воду с воздействием давления	Полная подводная функциональность, абсолютная защита от попадания воды и замыкания из-за нее



Также в данной маркировке может использоваться третья цифра, которая обозначает ударостойкость корпуса, но в бытовых розетках это не актуально, так что рассматривать не будем. Могут присутствовать и буквы после цифрового значения: H (обозначает прибор высокого напряжения), M (проверен в рабочем состоянии от попадании воды), S (проверен в нерабочем состоянии от попадании воды), W (со средствами защиты, дополнительно указанными).



NEMA/UL маркировка представлена в виде аббревиатуры «NEMA» и стоящей за ней одной или двух цифр, с наличием или отсутствием буквы в конце, например NEMA/UL 3R. Эти четыре буквы означают сокращение «National Electrical Manufacturers Association» (национальная ассоциация производителей электроэнергии), UL обозначает «Underwriters’ Laboratories» (Лаборатория по технике безопасности).



Данная маркировка также обозначает, что такие стандарты розеток применяются в США и сертифицированны соответственно. В СНГ и многих странах Европы этот стандарт очень редко используется, однако стоит рассмотреть. Существует таблица, с помощью которой можно расшифровать, что обозначает маркировка на розетке, а также сопоставить ее с IP, рассмотрим ее далее.



Маркировки стандарта Nema



Nema	Соответствует IP	Применение стандарта
1	IP20, IP30	Применяется в бытовых и административных помещениях, имеет надлежащий уровень защиты от попадания грязи, а также неумышленного прикосновения, прикосновения пальцами
2	IP21, IP31	Применяется в бытовых помещениях, в которых имеется шанс попадания небольших количеств воды и грязи на корпус розетки
3	IP64	Применяется снаружи помещения, где возможны временные воздействия ветра с надуваемой тонкой пылью, осадков, а также обледенения
3R	IP32, IP34	Применяется снаружи помещения, выдерживает временные воздействия осадков, а также обледенение
3S	IP64	Применяется снаружи помещений, где действуют осадки, мокрый снег, пыль с ветром. Налипание льда не мешает дальнейшей эксплуатации.
4	IP56, IP65, IP66	Применяется снаружи помещений, неподалеку от дороги, где действует разбрызгиваемая от машин грязь, вода и при подобных нагрузках
4X		Применяется снаружи помещений, где действуют агрессивные осадки, ветер с пылью и струи воды под большим напором; устойчивость к коррозии и льду
6, 6P	IP65, IP66, IP67	Герметичный корпус, предназначенный для пребывания под водой на длительные периоды времени и небольшую глубину
11		Не находит применение в бытовых помещениях, для помещений с агрессивными коррозийными средами
12, 12K	IP52, IP65	Применяется внутри помещений и имеет стойкость к загрязнению от пыли, попадающей грязи и капающих некорродирующих жидкостей
13	IP54, IP65	Применяется внутри помещений; стойкость к загрязнению пыли, попадающей грязи, разбрызгиваемых масла, воды, некорродирующих охладителей



Изредка можно наблюдать идущие в комплекте с компьютерной техникой (мониторами, блоками питания) силовые шнуры 125/250В с двумя плоскими параллельными продырявленными или цельными контактами и одним круглым – это есть шнуры с разъемом NEMA 5-15, рассчитанные на соответствующую розетку.



Они широко распространены в США, и под них бессмысленно добывать розетка американский стандарт в СНГ, лучше отдельно приобрести шнур на другом конце с разъемом CEE 7/4 под тип розетки F («Schuko») или гибридный CEE 7/7, совместимый с розетками типа E и F. Можно воспользоваться и переходником, но первый вариант лучше всего при практически равноценных финансовых затратах.



Существуют и другие типы маркировок, указывающие на параметр прочности корпуса, непример IK, сопровождающаяся цифровым значением от 00 до 10, однако при выборе бытовой розетки это не актуально и не стоит рассмотрения.

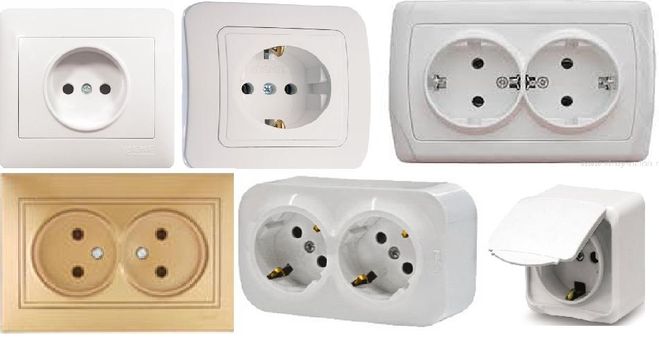

Виды розеток по конструкции и способу монтажа



Важно при выборе розетки учесть и материал, из которого изготовлены стены помещения, так как это определяет какие розетки лучше выбрать – для скрытого или открытого способа монтажа.



Подробнее узнать про азы монтажа этими способами можно в статье «Монтаж розетки своими руками», а сейчас рассмотрим сугубо конструктивную часть.



Кроме того, розетки различают по количеству модулей, что определяет количество подключений, а также имеется разделение по материалам, из которых изготовлена их сердцевина. Что касается способа монтажа, розетки могут разделяться на:



• накладные;
• встроенные;
• переносные.



Отчасти способ монтажа также диктует их конструкцию, что проявляется в наличии или отсутствии тех или иных крепежных элементов и механизмов. Также конструкция самого корпуса различается, в общем, рассмотрим.



Накладные розетки применяются в случаях, когда технология прокладывания кабелей предполагает  открытый способ монтажа.



Например, в случае со стеной из бревен в деревянном доме, когда в цельном бревне невозможно по нормам и пожарной безопасности сделать прорези и монтировать туда электрические элементы.









Таким образом, провода прокладывают по поверхности стены и розетки электрические наружные к ним подключаются и монтируются на заранее устанавливаемый на плоскость стены подрозетник.



Есть еще один тип накладных розеток, которые монтируются на плинтуса в случае, если проводка в них проходит.



Они не эстетично смотрятся, а также считаются менее надежными и чаще ломаются при резком выдергивании вилки, чем встроенные розетки, но в бревенчатом доме альтернатива единственная – это розетки-переноски.







Встроенные розетки применяются в устройстве стен из железобетона, кирпича, блоков.



Также монтируются в пустотные каркасные щитовые перегородки из ДВП, ДСП, МДФ и гипсокартона.



Они монтируются в специальную пластиковую монтажную коробку, установленную заранее в проделанное отверстие стены или перегородки.







В конструкции сердцевины розетки предусмотрены специальные лапки-распорки, которыми фиксируют ее (сердцевину) внутри монтажной коробки, регулируя силу распора специальными шурупами.



Таким образом, все рабочие элементы и сердцевины розетки электрические внутренние располагаются в толще стены, наружу выступает лишь ограничительная металлическая (или пластиковая) рамка, которую потом скрывают корпусом розетки.







Переносные розетки можно встретить в продаже как удлинители, они имеют в комплекте шнур с вилкой (чаще всего гибридный E/F  (Германия-Франция) CEE 7/7).



Также немало комплектаций имеется и без шнура, которые можно запросто подключить к выпуску электрического кабеля из стены или плинтуса,  таким образом избежать работ по монтажу настенными способами. Однако, напрямую такими розетками пользуются очень редко.



Корпус развинчивается конструкционными шурупами на две половины, кабель зажимается общим хомутом, а контакты в зажимные клеммы. В конструкции таких розеток-переносок часто может быть предусмотрена клавиша вкл/выкл питания, а также индикатор питания, в этом они удобны.



Стоит заметить, что на фото представлена очень интересная и замысловатая розетка, которая классифицируется по способу монтажа как стационарная встроенная, но имеет переносной элемент – гнездо для вилки на удлиняющем проводе.



Конструкция и устройство бытовой электрической розетки



mastery-of-building.org

Как выбрать розетки и выключатели для квартиры и дома

Розетки и выключатели являются одними из основных видимых электротехнических устройств в квартире, поэтому к выбору данных изделий нужно подойти правильно. Во-первых, они должны гармонировать с интерьером комнаты, во-вторых, соответствовать характеристиками по своему назначению. Ну и, в-третьих, быть качественными и безопасными. В этой статье мы расскажем вам, как выбрать розетки и выключатели для квартиры и на что нужно обратить внимание.

Если неправильно выбрать электрическую розетку могут возникнуть следующие последствия:

• Возгорание электропроводки, из-за того, что изделие не способно выдержать токовые нагрузки от электроприборов.

  Воспламенение корпуса

• Некачественный продукт быстро выйдет из строя: вилка будет болтаться в гнезде, корпус начнет выскакивать с коробки и т.д.

  Плохое крепление

• Возможность поражения током при пробоях либо неосторожности (к примеру, если ребенок захочет вставить в нее какой-либо предмет).
• Ухудшение интерьера комнат (если продукт не сочетается с отделкой стен)

Помимо этого существует еще множество последствий, которые явно заставят Вас задуматься в будущем о том, что к выбору розеток для дома и квартиры нужно подойти с ответственностью.

Если говорить о выключателях света, тут все не так опасно (имеется в виду неправильный выбор). Единственное, что следует учитывать — выключатели с подсветкой плохой работают в тандеме со светодиодными лампами. Последние из-за наличие подсветки могут мерцать при выключенном свете, в результате чего приходится менять выключатель на обычный, или же вручную отключать подсветку

Существующая разновидность

Розетки

На сегодняшний день существует множество видов розеток, которые делают нашу жизнь не только безопасной, но и комфортной. Рассмотрим какие модели лучше выбрать при монтаже электропроводки в доме:

• Внутренняя (скрытая). Используется при монтаже проводки скрытого типа – когда создаются специальные штробы в стенах. Такая розетка используется чаще всего, ведь «сердцевина» скрывается в стене, а снаружи остается только красивый ободок с отверстиями.
• Накладная. Выбрать накладную розетку целесообразно для проводки в доме, которая монтируется открытым способом. Нельзя сказать, что наружный тип корпуса портит интерьер. Существуют модели, которые имеют красивый цвет и дизайн.
• Цветная. Вопрос интерьера решается очень просто, если выбрать модель нестандартного окраса, который сможет дополнить дизайн Вашей комнаты. К примеру, при монтаже электропроводки в деревянном доме можно использовать корпуса цвета «под дерево». Подобрать розетки по цвету не составит труда, т.к. на сегодняшний день существует огромный ассортимент красивых ободков, как показано на фото.
• В стиле ретро. Такой вариант исполнения отлично подойдет для бани или деревянного дома с интерьером под старину. Ретро-розетки оригинально дополнят интерьер комнаты и могут даже стать изюминкой, однако стоимость таких устройств на порядок выше классического пластикового варианта.
• С заземлением. На сегодняшний день практически никто не выбирает розетки без заземления. Исключением являются дома и квартиры старого образца, где применяется монтаж двухпроводной электропроводки (фаза-ноль). Даже если вы решили поменять электрику в старом доме, настоятельно рекомендуем выбрать розетки с заземлением, чтобы в дальнейшем, когда проведут заземляющий контур, вам не нужно было выполнять замену электрофурнитуры. С заземлением Без заземления
• С таймером. Если нужно автоматически отключать питание к электроприбору, существуют специальные модели с таймером, которые можно выбрать для дома и квартиры. Стоимость, конечно, высокая, но зато какие удобства!
• GSM и Wi-Fi розетки. Это современные модели, которые могут управляться на расстоянии. Применяются, как правило, в системе «Умный дом». Выбор умных розеток позволит вам дистанционно управлять за электроприборами в доме и квартире. Например, можно включать отопление, освещение или же кондиционер за 20 минут до приезда домой.
• Блок розеток. Для кухни или места, где установлен телевизор, рекомендуем выбрать блок розеток. Рациональность выбора связана с тем, что в таких местах подключается сразу несколько электроприборов: чайник, мультиварка, блендер или допустим телевизор, аудио система, DVD-проигрывать. Чтобы отказаться от использования удлинителей, рациональнее выбрать блок розеток для дома либо квартиры.
• С винтовым соединением проводников. Чтобы закрепить жилу в подрозетнике используются специальные винты, вкручиваемые в пластинку, которая и зажимает контакт. Конструкция довольно простая и пользуется огромным спросом.
• Без винтового соединения. Вместо традиционного винтового зажима фиксация провода осуществляется с помощью контактного отверстия, которое может сужаться/расширяться при нажатии клавиши. Недостаток такой идеи заключается в слабой фиксации проводника, особенно алюминиевого, который необходимо изредка «подтягивать».
• Со специальными шторками. Защита от детей, о которой мы вспоминали выше, может обеспечиться с помощью установки розетки с защитными шторками на отверстиях. Особенность конструкции заключается в том, что отверстия открываются только при вдавливании вилки. В нетронутом состоянии отверстия спрятаны, тем самым не будут заинтересовывать детей.
• Со специальным выталкивателем вилки. При частом использовании различных электроприборов, рекомендуется выбрать и установить розетку особой конструкции – с выталкивателем. Такой выталкиватель срабатывает при нажатии специальной клавиши, аккуратно вытесняя вилку. Чаще всего такую модель подбирают на кухню, где часто подключается различная бытовая техника.
• Со световым индикатором. Очень удобная вещь – маленькая лампочка , которая будет отображать наличие электроэнергии в сети, а также поможет быстро найти объект в ночное время (когда свет выключен). Если Вы решили выбрать розетку с подсветкой, учтите, что такой же выключатель будет влиять на мигание энергосберегающей лампы, о чем мы упоминали в начале статьи.
• Особого назначения. Не всегда условия эксплуатации электроприборов являются безопасными. К примеру, предбанник и ванная являются комнатами с повышенной влажностью, склад – место с повышенным количеством пыли, а улица объединяет два неблагоприятных фактора, поэтому если вы захотите установить там розетку, необходимо выбрать особый вид корпуса. Существует специальная маркировка типа IPXX, где «XX» — цифры, отображающие особенность конструкции изделия. Здесь необходимо остановиться немного подробнее. К Вашему вниманию картинка, на которой отображена расшифровка степеней защиты IP:

Для обычной комнаты в квартире можно выбрать степень IP20, для монтажа электропроводки в бане необходимо использовать модель с индексом IP54, а в пыльной местности IP не должен быть меньше, чем 65!

• Напольная. Не обязательно осуществлять монтажные работы в стене. Если по каким-либо причинам Вам необходимо установить точку для подключения электроприборов внизу стены либо на полу, существует напольный вариант. Розетка является выдвижной и весьма функциональной. Дизайн может вписаться как в интерьер дома со сруба, так и в современной квартире. О том, как провести электропроводку в полу, мы рассказывали в отдельной статье.
• Оконная. Она является инновационным решением в области электротехнических устройств. Установка происходит в стекле, т.к. электроэнергия преобразовывается из солнечного света. Такой продукт со временем окупается и при этом стильно дополняет оконный проем.

Выключатели

Если говорить о выключателях света, то их также много разновидностей. О том, какие бывают выключатели света, вы можете узнать из нашей статьи. Сейчас же мы расскажем, какой тип исполнения лучше выбрать для разных условий применения.

Со скрытым и накладным типом корпуса все понятно, здесь руководствуйтесь советами, которые мы предоставили о выборе накладной и встраиваемой розетки, все зависит от способа монтажа электропроводки.

Более важным является выбор конструкции выключателя освещения. К примеру, диммер отлично подойдет для люстры и других потолочных светильников. С помощью диммера можно регулировать яркость света, что очень удобно и иногда востребовано.

Существуют поворотные выключатели света в стиле ретро, их лучше всего выбрать для бани либо деревянного дома. Фото пример исполнения выключателей под старину можете просмотреть ниже:

Существуют одно-, двух- и трех клавишные модели. К примеру, для пятирожковой люстры хорошей идеей является выбор двойного выключателя, чтобы включать ее в двух разных уровнях: половина люстры и вся. Для ванной тоже выбор двойного выключателя является целесообразным решением: одна клавиша управляет подсветкой зеркала, вторая общим освещением.

Веревочный выключатель, как правило, используют для включения настенных светильников, например, подключения бра. Иногда его применяют и в других условиях, например, для управления подсветкой кровати, но это редкость, поэтому выбирать такой вариант исполнения нужно исключительно под определенные условия применения.

Если вы хотите включать освещение с двух мест, рекомендуем выбрать проходной выключатель света. Удобное решение для организации подсветки лестницы или же длинных коридоров.

Существуют также акустические модели (реагируют на хлопок) и кнопочные (вместо клавиши кнопка), но они набрали особой популярности на российском рынке, поэтому лучше рассмотреть другие варианты исполнения для выбора.

Ну и последнее, о чем хотелось бы рассказать — современные изделия с сенсором, которые отлично подойдут для системы «Умный дом». Выбрать сенсорный выключатель света будет вполне разумным решением для современной квартиры либо дома, где все автоматизированно. Такие модели имеют больше функций, однако и стоят дороже.

Вот мы и рассмотрели виды электротехнических изделий, применяемых в бытовых условиях. Сейчас же поговорим о том, как выбрать розетки и выключатели света для квартиры и частного дома.

Основные критерии

На первый взгляд все очень просто, но многие электрики-новички допускают ошибки при выборе выключателей и розеток, в результате чего через короткий промежуток времени они могут дать о себе знать.

Рассмотрим основные критерии выбора:

1. Обращайте внимание на материал изготовления продукта. Мягкий дешевый пластик быстро царапается и ломается даже при первой установке. Обязательно выбирайте продукцию из прочного пластика.
2. На корпусе должна быть указана маркировка и завод изготовитель. Если никаких пометок нет, скорее всего, товар является китайской подделкой, которую нужно обходить стороной.
3. Помимо лицевой части корпуса продукта желательно бы краем глаза посмотреть на внутреннюю конструкцию. Конечно, в большинстве случае продавец не разрешит вскрыть новое изделие, но если такую возможность Вам предоставят, тщательно просмотрите все зажимы, винтики и пластины. Они не должны иметь брака, различных неровностей и подозрительных зазоров. У розеток качество сборки можно также определить по заземляющим контактам (медные усики в месте подключения вилки). Если контакты изготовлены из тонкого металла, вероятнее всего изделие не слишком хорошего качества. Заземляющие контакты должны быть в меру упругими и аккуратными.
4. Некоторые опытные электрики рекомендуют осуществлять выбор розеток и выключателей по ее весу и запаху. Хороший продукт не будет вонять дешевым пластиком, и в то же время будет иметь небольшой вес. Легкость признак того, что электрофурнитура имеет тонкие стенки, которые способны выдержать меньшие нагрузки (как токовые, так и механические), в результате чего может произойти короткое замыкание.
5. Еще один критерий выбора, связанный с конструктивными особенностями – количество составляющих частей и способ их крепления. Чем больше различных фиксаторов и запчастей, тем выше качество покупки. Как правило, дешевый продукт является практически монолитным.
6. При выборе розеток обращайте внимание на отверстия для входа вилки – они должны совпадать с фиксирующими пружинками. Если отверстия не совпадают, значит, качество сборки не самое лучшее и лучше выбрать другую модель!
7. Если на упаковке (либо внутри) есть инструкция по монтажу и сборке/разборке, это дополнительный плюс, свидетельствующий о том, что завод-изготовитель беспокоиться о клиентах. Опять-таки, большинство подделок продаются в прозрачных полиэтиленовых упаковках.
8. Выбор розеток по производителю должен быть направлен в сторону качественных фирм. Отдавайте предпочтение иностранным производителям выключателей и розеток – «Legrand» (легранд), «Jung», «SchneiderElectric», т.к. они являются лидерами в изготовлении электротехнических продуктов. Более дешевый, но, тем не менее, качественный вариант – турецкие и польские фирмы «Karlik», «Viko», «Makel», «OSPEL».
9. Обратите внимание на то, что на задней крышке обязательно должны быть указаны номинальные значения напряжения и тока. Напряжение – 250 В, а ток 6,3;10;16 А. Отдавайте предпочтение изделиям с номинальным током минимум 10А, т.к. в этом случае могут подключаться мощные электроприборы. Шести амперный продукт может не выдержать таких нагрузок. Если маркировка отсутствует – лучше отказаться от приобретения товара! Обращаем Ваше внимание на очень важный нюанс — если Вы захотите подключить стиральную машинку либо электроплиту, нагрузка по току должна быть как можно больше, минимум 16 Ампер. Для подключения духового шкафа или плиты к сети 220 Вольт можно выбрать розетку на 20 либо 25 Ампер, но лучше протянуть отдельную линию от электрощита. Для подключения люстры и телевизора сгодятся изделия на 10 А. Вообще, чтобы правильно выбрать розетку по мощности, нужно руководствоваться следующим правилом: 4 А это 0.88 кВт (грубо говоря 1 кВт). Итого, для подключения плиты мощностью 3,5 кВт нужно выбрать розетку на 16 А. Как вы видите, выбор изделия по мощности и току не слишком сложен.
10. Часто на сегодняшний день отдают предпочтение комбинированной модели с выключателем. Выбор розетки и выключателя в одном корпусе позволит сэкономить время на электромонтаж и к тому же оба изделия будут в одном дизайнерском стиле.

Видео инструкция

Рекомендуем Вам ознакомиться с наглядной видео инструкцией по выбору розеток и выключателей света для дома:

Советы от опытных электриков

Мнение эксперта

Вот, собственно, и все, что вы должны знать о том, как выбрать розетки и выключатели для квартиры и дома. Надеемся, что информация была для Вас полезной и интересной!

Также читают:

samelectrik.ru

Какие бывают электрические розетки

У нас уже была статья о том, как выбрать кабель для розетки и там вы могли заметить краткое описание разновидностей. Теперь мы решили детально остановиться на обсуждении этого вопроса и предоставить вам информацию о том, какие бывают электрические розетки.

Если перейти на современный рынок, тогда можно заметить просто огромное количество разнообразных розеток. В бытовых условиях наиболее распространенными считаются штепсельные устройства. Также в этой статье вы узнаете какие бывают разновидности розеток в России и других странах мира.

Разновидность разъема

Во время приобретения розеток вы сможете заметить, что основным отличием считается устройство разъема розетки для подключения электрической вилки. На данный момент каждое государство имеет собственные размеры и стандарты разъемов. На фото ниже вы можете наглядно изучить типы розеток во всех странах мира:

На фото не всегда можно разобраться и поэтому ниже мы решили представить вашему вниманию детальное описание каждого типа:

• A – это американское устройство. На данный момент кроме США подобные розетки также можно найти и в Японии. Заземляющий контакт полностью отсутствует.
• B – это также американская модель, но она имеет заземление.
• C – европейски стандарт. Найти подобные розетки можно не только в странах Европы, но и СНГ. Единственным недостатком подобной конструкции можно считать отсутствие заземления. Однако также следует учесть, что на модели C6 заземление присутствует.
• D – этот тип на данный момент можно встретить в Британии.
• E – французский вариант.
• F – евророзетка с заземлением. Этот вариант можно встретить не только в Европе, но и СНГ.
• G – английский вариант.
• H – израильская.
• I – австралийская.
• J – швейцарская.
• K – датская.
• L – оригинальная розетка, которая используется в Италии.
• M – ЮАР.

Теперь вы точно знаете, какие розетки бывают в разных странах мира. Теперь пришло время рассмотреть виды электрических штепсельных изделий типа C и F.

Технические характеристики

На данный момент напряжение в розетке может быть не только 220 или 380 Вольт. Например, в Америке сейчас принято использовать напряжение в 100-127 Вольт. Евророзетки на 220 Вольт можно использовать для подключения электроприборов мощностью не более 3.5 кВт. Это связано с тем, что силовые розетки не могут выдержать ток, который будет превышать 16 А. Такие модели отлично подойдут для подключения слабых электрических приборов.

Промышленные трехфазные розетки рассчитаны на силу тока в 32 А. Благодаря этому они отлично подойдут для подключения мощной техники.

Такие розетки в большинстве случаев рассчитаны на частоту тока в 50 или 60 Гц. В России или странах СНГ могут использовать первый тип исполнения.

Тип установки

К следующей разновидности можно отнести тип корпуса, который используется в розетке. На данный момент можно встретить накладные розетки, которые используют для наружной проводки. Также можно встретить утопленные розетки, которые подойдут для скрытого монтажа.

Утопленные розетки на сегодняшний день можно понтировать не только в стену, но и в пол. Ниже вы сможете увидеть, как выглядит этот вариант.

К отдельному виду устройств сейчас можно отнести переносные розетки. Это достаточно удобный вариант, но в России он еще не набрал свою популярность.

Дополнительные функции

Также многие розетки на данный момент могут разделяться в зависимости от дополнительных функций. Например, к подобным функциям относят:

1. Влагозащищенные. Подобные розетки имеют степень защиты IP Благодаря этому она способна обеспечить надежную защиту от попадания влаги и пыли.

2. Модель, которая имеет функцию защитного отключения. Если будет обнаружена утечка тока, тогда устройство отключится самостоятельно.

3. Розетка с таймером. Это достаточно удобная конструкция, которая постоянно приобретает популярность.

4. Розетка с ваттметром. Это оригинальное решение для вашего дома. С ее помощью вы узнаете, сколько электроэнергии потребляет определенный прибор. Индикация может меняться автоматически в зависимости от мощности, которая будет потребляться.

5. Устройство с функцией автоматического выталкивания вилки.

6. Евророзетка с подсветкой. Благодаря этому в темное время суток вы сможете увидеть конструкцию розетки.

7. Розетка с USB. Это наиболее распространенные устройства, которые на данный момент пользуются значительной популярностью.

На видео ниже вы сможете получить подробную информацию об этих устройствах.

Надеемся, что эта информация была полезной и теперь вы знаете какие бывают электрические розетки во всех странах мира.

оконная розетка.

dekormyhome.ru

ВИДЫ ЭЛЕКТРИЧЕСКИХ РОЗЕТОК, КАКИЕ БЫВАЮТ РОЗЕТКИ, КЛАССИФИКАЦИЯ И МАРКИРОВКА ЭЛЕКТРИЧЕСКИХ РОЗЕТОК, ЕВРОПЕЙСКОЕ ОБОЗНАЧЕНИЕ РОЗЕТОК, СОВРЕМЕННЫЕ РОЗЕТКИ И ВЫКЛЮЧАТЕЛИ

Розетки бывают разные: синие, желтые, красные.

Наверное, многим из нас приходилось слышать словосочетание "электроустановочные устройства". Но что скрывается за этим скучноватым техническим термином, знают, скорее всего, далеко не все, хотя пользуются этими самыми устройствами ежедневно. Оказывается, так специалисты-электрики называют патроны, выключатели, розетки, вилки, распределительные коробки, предохранители, словом, все те привычные изделия, без которых наша жизнь погрузилась бы в кромешную тьму. Причем в самом прямом значении этого слова.

Из всего многообразия электроустановочных устройств в повседневной жизни чаще всего мы сталкиваемся с выключателями, штепсельными розетками и вилками. Их назначение: коммутация электрических цепей и быстрое подключение к сети различных устройств.

Современные розетки и выключатели изготавливают из высококачественного ударопрочного пластика c гладкими поверхностями.

Дизайн электроустановочных устройств отличается разнообразием: изделия классических форм, не подверженных сиюминутным веяниям моды, модели, придающие интерьеру черты индивидуальности или имеющие четко выраженный функциональный дизайн. Цветовая палитра этих приборов способна удовлетворить самый взыскательный вкус - и строгие белые или черные, и всех цветов радуги (чего стоят лишь одни названия расцветок - "голубой сапфир" или, например, "зеленый сафари").

Кроме того, выпускают изделия, окрашенные под ценные породы древесины ("красный клен", "темный дуб"), и даже такие, корпуса которых выполнены из этой самой древесины (GIRA). Поэтому добиться сочетания их не только с обоями, но и с деревянными панелями обшивки стен или мебелью - задача вполне решаемая. Но и это не предел. Некоторые фирмы выпускают выключатели и розетки с декоративными сменными деталями. Достаточно заменить тонкое кольцо таким же, но другого цвета, чтобы изменить поднадоевший внешний вид выключателя.

Однако, любуясь стильным дизайном современных электроустановочных изделий, не следует забывать, что работают эти устройства в электрических сетях с опасным для жизни напряжением. Поэтому первое требование к ним - полная безопасность в эксплуатации, которая достигается, в значительной степени, конструктивными мерами: у исправного и правильно установленного выключателя или розетки все неизолированные токоведущие части недоступны для прикосновения.

Максимально допустимые величины тока и напряжения, на которые рассчитан конкретный тип устройства, указаны на его корпусе. Превышение их ведет к перегреву выключателя (розетки), что может вызвать пожар. Избежать столь нежелательного хода событий весьма просто - надо лишь подобрать выключатель, соответствующий току в его цепи и напряжению сети.

Варианты исполнения электроустановочных устройств в основном определяются условиями их эксплуатации (в сыром или сухом помещении), видом проводки (открытая или скрытая), назначением (количеством коммутируемых цепей) и необходимостью в защитном заземлении (занулении). Полезность последнего (а именно, заземления) сомнений ни у кого уже не вызывает. Поэтому при строительстве современных зданий проводку выполняют с обязательным контуром защитного заземления и используют соответствующие выключатели и розетки. В старых же домах приходится обходиться устройствами без защитных контактов (их просто подсоединять не к чему), а современные электроприборы с евровилками (СВЧ-печи, чайники, утюги) подключать через вилки-переходники.

По степени защиты от внешних воздействий, т.е. по условиям эксплуатации, электроустановочные устройства в соответствии с нормами европейских стран классифицированы IP-кодом. Структура кода состоит из указателя (букв IP) и следующих за ним двух цифр. Первая (от 0 до 6) указывает на степень защиты устройства от проникновения внутрь него посторонних предметов и пыли, вторая (от 0 до 8) - на стойкость к воздействию влаги. Подавляющее большинство выключателей и розеток для помещений с нормальными климатическими условиями имеют степень защиты IP20. Устройства в брызгозащищенном исполнении, устанавливаемые в помещениях с повышенной влажностью, например, в ванных должны быть выполнены по нормам IP44.

По конструкции различают выключатели поворотные, перекидные, кнопочные; по внешнему виду - для открытой и скрытой проводки. Разновидностью перекидной конструкции являются широко распространенные клавишные выключатели. В зависимости от количества коммутируемых цепей выключатели бывают одно- двух- или трехклавишные, но иногда можно встретить изделия с четырьмя и даже пятью клавишами. Для удобства поиска выключателя в темном помещении многие модели снабжены подсветкой на миниатюрной газоразрядной (неоновой) лампе.

Максимальный ток, на который рассчитано большинство типов клавишных выключателей, не превышает 10А. Некоторые фирмы применяют в своих изделиях контакты из сплавов с высоким содержанием серебра, что позволяет коммутировать цепи с токами до 16А, а также увеличивает срок эксплуатации выключателей до нескольких десятков лет.

Относительно новыми видами выключателей можно считать так называемые устройства с элементами автоматики. Светорегуляторы (диммеры) различной мощности позволяют плавно регулировать яркость свечения ламп и выключать их поворотом ручки в крайнее левое положение. Выключатели со встроенным датчиком движения включают освещение при перемещениях людей в зоне их "видимости" и отключают его спустя некоторое время после прекращения движения в контролируемой ими зоне. Таймеры (реле времени) удобны для включения электроприборов на заданный промежуток времени. Они бывают механические и электронные. Выключатели с дистанционным управлением позволяют включать и выключать свет с помощью пульта с расстояния до нескольких метров, а также нажатием на клавишу непосредственно на выключателе.

Для соединения и разъединения электрических цепей используют штепсельные вилки и розетки. Поскольку эти изделия всегда применяют в паре, то независимо от их внешнего оформления, способа монтажа и крепления они должны соответствовать друг другу. В противном случае потребуются специальные переходники.

Силовые розетки, как и выключатели, изготавливают для открытой и закрытой проводки, с защитными контактами и без них, в простом и брызгозащищенном исполнениях. Они бывают одинарные и двойные, а блоки из розеток обеспечивают одновременное подключение четырех электроприборов. Многие типы силовых розеток оснащены приспособлениями (в основном поворотными или сдвижными подпружиненными заслонками), препятствующими свободному доступу к гнездам. Нужны эти ухищрения, чтобы обезопасить от поражения током не в меру любознательных маленьких детей.

Номенклатура современных розеток не исчерпывается лишь силовыми устройствами. Широко представлены и телекоммуникационные изделия, их иногда еще называют слаботочными розетками. Наиболее известны из них розетки для подключения телефонных аппаратов и радиорепродукторов. Несколько реже пока спользуются устройства, обеспечивающие подключение телевизора к скрытно проложенному антенному кабелю и розетки для компьютерной связи.

Для удобства пользования электроустановочные устройства различных видов выпускают и смонтированными на общем основании или в общем корпусе. Такие устройства называют комбинированными (блоками). Наиболее типичны различные комбинации силовых розеток и выключателей. Использование блоков, собенно включающих в себя слаботочные розетки, упрощает прокладку кабельных линий и проводов.

Все виды электроустановочных устройств, в том числе и блоки, фирмы-производители изготавливают так называемыми сериями, отличающимися друг от друга в основном дизайном рамок, крышек и клавишей. Изделия, входящие в одну серию, имеют общую конструкцию, но различны по цвету. Благодаря такой унификации можно оснастить весь дом или отдельные помещения выключателями и розетками, выполненными в едином стиле.

другие материалы на тему "Электрооборудование"

Кабели NYM - эстетичные кабели для надежной электропроводкиИнтенсивное насыщение гражданских и промышленных зданий электроникой при постоянном повышении требований к безопасности требует применять надежную электропроводку. Надежность, долговечность и безопасность проводки во многом определяется выбором материала проводов и кабелей. В современном строительстве не рекомендуется использовать провода и кабели с жилами из алюминия, так как этот металл подвержен коррозии, со временем меняется его кристаллическая структура, а значит и электропроводящие свойства. Увеличение внутреннего сопротивления в итоге ведет к потерям электроэнергии, разогреву проводов и соединений. Медь по сравнению с алюминием имеет значительно более высокие качественные характеристики, поэтому при проведении электротехнических работ все чаще используют провода и кабели на основе меди. Кабель марки NYM -современный тип силового кабеля предназначен для монтажа электропроводки по евростандарту. Кабель предназначен для промышленного и бытового стационарного монтажа электропитания.

Светлые сныГлавное отличие "общего" ориентирующего света в спальне в том, что он должен быть максимально мягким, поэтому не рекомендуется использовать открытые источники направленного света - они создают глубокие тени. Единственное исключение - специальные проецирующие светильники, рисующие светотенью. Правда, такое освещение относится уже к "декоративному". В спальне предпочтителен рассеянный свет. Эффект рассеянного света достигается максимальной защитой источников колпаками, плафонами и абажурами из матового стекла или ткани. Необычный световой эффект производят большие абажуры, затянутые разноцветной материей. С виду они похожи на стилизованные "китайские фонарики", а атмосферу спальни такие светильники делают особенно уютной. Изготовить их можно самим из куска легкой ткани, туго собранной по краям и расправленной легким каркасом в центре. А если вам хочется иметь у себя оригинальный светильник, но лень заниматься изготовлением абажура - просто прикройте потолочную лампочку подвешенным вверх ногами цветастым зон.

Трест "Востокхимзащита" выполняет работы в области промышленного и социального строительства: устройство минеральных оснований, защита металлоконструкций и технологического оборудования, нанесение полимерных систем, отделка и ремонт.

Технологическая служба предприятия использует самые передовые строительные материалы и технологии, гарантирующие высокий уровень качества и долговечный срок службы.

http://www.gafa.ru

legkoe-delo.ru

Розетки. Какие типы и виды бывают?

Розетками называются устройства, предназначенные для быстрого подключения и отключения различных приборов всевозможного назначения посредством электрошнуров с вилками (штепселями), кабелей с разьемами, различных адаптеров.

Главными розетками в нашей жизни были и остаются электрические розетки для подключения различных бытовых электроприборов.

Мы их называем силовыми.

Конструкция розетки состоит:

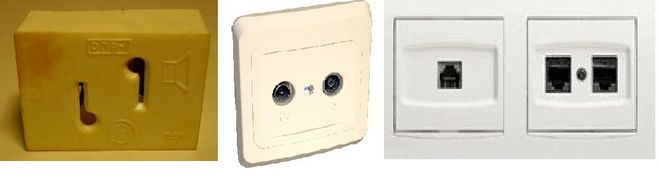

Еще мы помним радиорозетки для подключения радиоточки ( как правило они были установлены на кухне).

В настоящее время добавилось множество других видов розеток: для подключения телевизионного коаксиального кабеля, телефонного кабеля, сетевого компьютерного кабеля, оптического кабеля и т. д.

Мы их называем слаботочками.

Бытовые электрические (силовые) розетки делятся на два вида - внутренние (для внутренней, скрытой электропроводки) и наружные (для открытой электропроводки).

По типу исполнения розеток огромное множество, выделим наиболее распространенные:

-одинарные розетки "евро" без заземления и с заземлением, сдвоенные, тройные;

-розетки "советского образца" одинарные и сдвоенные;

-защищенные со шторками, с крышками;

-влагозащищенные;

-с выключателем и комбинированные;

-розетки с встроенным УЗО, таймером, с выталкивателем вилки.

Электророзетки рассчитаны на напряжение сети 220 Вольт и силу тока до 16 Ампер.

Определенного стандарта на розетки не предусмотрено и многие страны решили вопрос быстрого включения и отключения приборов по своему.

На рисунке приведено 15 типов розеток:

Думаю, что их гораздо больше.

Успехов Вам! Да прибудет с Вами умение!

www.remotvet.ru

Какие бывают розетки



В настоящее время рынок товаров приятно удивляет огромным ассортиментом разнообразных розеток. Без них уже невозможно представить нормальную жизнедеятельность человека, поскольку потребность в них достаточна велика.

Именно с помощью них мы сможем разогреть еду, зарядить мобильное устройство и многое другое. Уже многие люди успели заметить, что в различных странах розетки значительно отличаются друг от друга.

Какие бывают розетки

В данной статье постараемся рассказать об основных ее классификациях, видах и особенностях.

Розетки по типу монтажа

Встроенные (все провода прячутся внутрь стены) и внешние (здесь, наоборот, провода располагаются поверх стены).

Первый вид пользуется большой популярностью и высоким спросом среди населения, поскольку такие розетки более безопасны и смотрятся аккуратно, т.к. имеющиеся провода скрыты от глаз человека. Еще одним безопасным вариантом являются розетки, имеющие защитные шторки, которые открываются после непосредственного контакта розетки с вилкой.

Такой тип рекомендуется использовать в помещениях, где живут маленькие дети, поскольку защитный механизм шторок способен предотвратить удар электрическим током.

Технологии не стоят на месте и уже сегодня можно встретить современные розетки, отличающиеся прекрасной функциональностью. На рынке товаров имеются розетки, оснащенные специальными выталкивателями, которые предназначены для быстрого и легкого выдергивания вилки из розетки.

Еще одним усовершенствованным видом являются розетки с таймером. Желаете, чтобы чайник был горячим в определенное время? Тогда рассматривая розетка – отличный выход из ситуации!

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное. Всего доброго.

podvi.ru

фото, виды, устройство и размеры; какие розетки выбрать для квартиры, и сколько их нужно?

Существует достаточно большой выбор видов розеток, которые предназначены для различных целей. На каждой электророзетке должна быть указана ее мощность и значение напряжения, а также тока. На фирменных видах изделий можно увидеть и товарный знак производителя. При покупке необходимо проверить качество розетки, отзывы потребителей подсказывают, что для этого нужно вставить в нее вилку. Она должна плотно в нее входить и выходить, даже с некоторым усилием. Если вилка болтается или выпадает из розетки, то такой ее вид считается браком. Приобретение и установка бракованного изделия будет грозить выходом из строя любого вида оборудования, подключенного к ней.

Электрическая штепсельная розетка: фото, отзывы, внутреннее устройство и типовые размеры

Электроозетка должна быть выполнена из ударопрочного материала, обладающего изоляционными качествами. Внутренние ее части не должны подвергаться действию ржавчины. Качественные виды розеток изготавливаются с антикоррозийным покрытием. Лучше выбирать такой вид электророзетки, который легко очистить от пыли или других загрязнений.

Электророзетки могут предназначаться как для открытого, так и для скрытого вида проводки. Встроенные виды розеток устанавливают в том случае, когда провода проходят внутри стены. Здесь электрическая часть рассматриваемого изделия будет утоплена в стену. Это самый распространенный тип розеток, которые можно увидеть в современных квартирах. Накладные виды электророзеток используют, чаще всего, при открытой, наружной проводке, их закрепляют прямо на стене. Это очень удобно для дачи или загородного домика.

Стоит отметить, что розетки могут выпускаться с заземлением или без него. Первый вид используют для трехконтактной проводки. Все евророзетки имеют заземляющий контакт. Устройство розетки без заземления знакомо всем. Она состоит из корпуса с двумя отверстиями, к которым подходят электрические контакты.

Электророзетки могут иметь защитные шторки. Для детской комнаты это наиболее приемлемый вариант. Они могут открываться вверх или круговым движением, с определенным усилием и т.д. Такие виды устанавливают также и на кухне, чтобы вода не попала внутрь элемента. А для помещений с повышенной влажностью стоит выбрать электророзетку с учетом показателя IP, состоящего из двух цифр. Первая определяет защиту от проникновения пыли, а вторая – от влаги.

Также производителями выпускаются виды электророзеток с защитным отключением, с таймером, с выталкиванием вилки, с зажимом провода и с индикатором напряжения. Стоит отметить, что размер розетки зависит от размера отверстий, который различен для выпускаемых отечественных видов и их зарубежных аналогов.

Сколько розеток нужно в квартире: советы по грамотной организации домашней электросети

Чтобы определиться с необходимым количеством и видом электророзеток, нужно знать, сколько какого электрооборудования будет в каждом помещении, насколько часто оно будет использоваться. Возможно, что они будут установлены на стене или на полу. Узнайте, какие бывают розетки, понадобятся ли трехфазные или достаточно будет только однофазных. Стоит продумать варианты установки розеток в ванной и прихожей. Обязательным условием при подсчете будет добавление резервных электророзеток.

gidpostroyki.ru

---

•
  Двухмаршевая лестница с площадкой размеры
•
  Нижняя обвязка в каркасном доме
•
  Подступенки и проступи
•
  Стропила на крыше
•
  Вертикальная обшивка дома доской
•
  Окно своими руками из дерева
•
  Замена венцов сруба
•
  Защелка на дверь межкомнатную дверь
•
  Вытяжка вентиляция
•
  Экран для радиатора отопления своими руками
•
  Замена бревен в деревянном доме своими руками
