Правильный расчет стропильной системы крыши. Калькулятор стропильной системы

Калькулятор двухскатной крыши и расчёт стропильной системы онлайн

Информация

Двускатная крыша – это сложная, большая по площади строительная конструкция, требующая профессионального подхода к проектированию и выполнению работ. Самые большие затраты идут на стройматериалы для стропил, обрешетки, утеплителя, гидроизоляции, кровельного материала. Наш калькулятор двухскатной крыши позволит Вам высчитать количество материала.

Использование калькулятора экономит время для проектирования крыши, и ваши деньги. Окончательный чертеж в 2D формате будет руководством при выполнении работ, а 3D визуализация даст представление о том, как будет выглядеть крыша. Прежде, чем ввести данные в онлайн калькулятор, необходимо иметь представление об элементах крыши.

Параметры стропил

Чтобы произвести расчет стропильной системы двухскатной крыши, нужно учесть:

• нагрузку крыши;
• шаг между стропилами.
• вид кровельного покрытия

Рекомендуемая ширина доски стропил:

• 100-150 мм при длине пролета не более 5 м, и при дополнительный подпорках.;
• 150-200 мм при длине пролета более 5 м, при шаге более 1 м, и если угол не большой.

Важно! Расстояние между стропилами двускатной крыши обычно устанавливают 1 м, но при уклоне крыши более 45 градусов шаг стропил можно увеличить до 1,4 м. При пологих крышах шаг делают 0,6-0,8 м.

Стропильные ноги крепятся на мауэрлат, который идет по периметру дома. Для него берется или доска параметрами 50х150 мм, или брус 150х150 мм (для распределения нагрузки)

Параметры обрешетки

Для металлочерепицы создается разреженная обрешетка доской, ширина которой 100мм, в толщина 30 мм. Доска набивается с шагом, который должен соответствовать продольной оси модуля металлочерепицы – 35 см (супермонтеррей).

Для гибкой черепицы обрешетку выполняют с большим шагом, так как поверх её будет укладываться ОСП или фанера сплошным ковром.

Важно! При выборе материалов обращать внимание на показатели влагостойкости и минимальной толщины.

При устройстве теплых крыш между гидроизоляцией и кровлей делается контробрешетка бруском, толщина которого должна быть 30-50мм.

Параметры кровельного покрытия

• Чтобы выполнить расчет кровли двухскатной крыши, нужно знать размеры кровельного материала и величину нахлестов.
• Металлочерепицу для жесткой кровли выпускают шириной 118 мм (рабочая 110), а вот длина может быть разной. Завод-изготовитель под заказ может нарезать любую длину.
• Гибкая черепица для мягкой кровли имеет разные размеры, поэтому нужно смотреть конкретный материал
• Что касается выбора утеплителя, то для России рекомендуется толщина минимум 100 мм, а правильная будет 150-200мм.

calcstroy.ru

Правильный расчет стропильной системы крыши на KALK.PRO

Хотите произвести расчет стропильной системы быстро, без изучения теории и с достоверными итогами? Воспользуйтесь онлайн калькулятором на сайте!

Вы можете себе представить человека без костей? Точно так же скатная крыша без стропильной системы больше похожа на строение из сказки про трех поросят, которую запросто сметет природной стихией. Крепкая и надежная система стропил – залог долговечности конструкции крыши. Чтобы качественно сконструировать систему стропил, необходимо учесть и спрогнозировать основные факторы, влияющие на прочность конструкции.

Принять во внимание все изгибы крыши, поправочные коэффициенты на неравномерное распределение снега по поверхности, снос снега ветром, уклон скатов, все аэродинамические коэффициенты, силы воздействия на конструктивные элементы крыши  и так далее -  рассчитать все это максимально приближенно к реальной ситуации, а также учесть все нагрузки и искусно собрать их сочетания – задача не из легких.

Если хотите разобраться досконально – список полезной литературы приведен в конце статьи. Конечно, курс сопромата для полного понимания принципов и безукоризненного расчета стропильной системы в одну статью не уместить, поэтому приведем основные моменты для упрощенной версии расчета.

Классификация нагрузок

Нагрузки на стропильную систему классифицируются на:

1)    Основные:

• постоянные нагрузки: вес самих стропильных конструкций и крыши,
• длительные нагрузки – снеговые и температурные нагрузки с пониженным расчетным значением (используются при необходимости учета влияния длительности нагрузок, при проверке на выносливость),
• переменное кратковременное влияние - снеговое и температурное воздействие по полному расчетному значению.

2)    Дополнительные – ветровое давление, вес строителей, гололедные нагрузки.

3)    Форс-мажорные – взрывы, сейсмоактивность, пожар, аварии.

Для осуществления расчета стропильной системы принято рассчитывать предельные нагрузки, чтобы затем, исходя из подсчитанных величин, определить параметры элементов стропильной системы, способных выстоять против этих нагрузок.

Расчет стропильной системы скатных крыш производится по двум предельным состояниям:

a)    Предел, при котором происходит разрушение конструкции. Максимально возможные нагрузки на прочность конструкции стропил должны быть меньше предельно допустимых.

b)    Предельное состояние, при котором возникают прогибы и деформация. Возникающий прогиб системы при нагрузке должен быть менее предельно возможного.

Для более простого расчета применяется только первый способ.

Расчет снеговых нагрузок на крышу

Для подсчета снеговой нагрузки используют такую формулу:   Ms = Q x Ks x Kc

где Ms - снеговая нагрузка,

Q - вес снегового покрова, покрывающий 1м2 плоской горизонтальной поверхности крыши. Зависит от территории и определяется по карте на рисунке № X  для второго предельного состояния – расчет на прогиб (при расположении дома на стыке двух зон, выбирается снеговая нагрузка с большим значением).

Для прочностного расчета по первому типу величина нагрузки выбирается соответсвенно району проживания по карте (первая цифра в указанной дроби - числитель), либо берется из таблицы №1:



Первое значение в таблице измеряется в кПа, в скобках нужная переведенная величина в кг/м2.

Ks - поправочный коэффициент на угол наклона кровли.

• Для крыш с крутыми склонами с углом более 60 градусов снеговые нагрузки не учитываются, Ks=0 (снег не скапливается на круто скатных крышах).
• Для крыш с углом от 25 до 60, коэффициент берется 0,7.
• Для остальных он равен 1.

Угол наклона крыши можно определить онлайн калькулятором крыши соответствующего типа.

Kc – коэффициент ветрового сноса снега с крыш. При условии пологой крыши с углом ската 7-12 градусов в районах на карте со скоростью ветра 4 м/с, Kc принимается = 0.85. На карте отображено районирование по скорости ветра.



Коэффициент сноса Kc не учитывается в районах с январской температурой теплее -5 градусов, так как на крыше образуется ледяная корка, и сдува снега не происходит. Не учитывается коэффициент и в случае закрытия здания от ветра более высокой соседней постройкой.



Снег ложится неравномерно. Зачастую с подветренной стороны формируется так называемый снеговой мешок, особенно в местах стыков, изломов (ендова). Следовательно, если вы хотите прочную крышу, делайте шаг стропил минимальным в этом месте, также внимательно относитесь к рекомендациям производителей кровельного материала – снег может обломить свес, если  он неправильных размеров.

Напоминаем, что расчет, приведенный выше, предложен вашему вниманию в упрощенной форме. Для более надежного расчета советуем умножить результат на коэффициент надежности по нагрузке (для снеговой нагрузки = 1,4).

Расчет ветровых нагрузок на стропильную систему

С давлением снега разобрались, теперь перейдем к расчетам ветрового влияния.

В независимости от угла ската, ветер сильно воздействует на крышу: крутоскатную кровлю старается сбросить, более плоскую кровлю – поднять с подветренной стороны.

Для расчета нагрузки ветра во внимание принимают его горизонтальное направление, при этом он дует двунаправленно: на фасад и на крышной скат. В первом случае поток разбивается на несколько – часть уходит вниз к фундаменту, часть потока по касательной снизу вертикально давит на свес крыши, пытаясь ее поднять.

Во втором случае, воздействуя на скаты крыши, ветер давит перпендикулярно скату, вдавливая его; также образуется завихрение по касательной с наветренной стороны, огибая конек и превращаясь в подъемную силу уже с подветренной стороны, в связи с разницей в давлении ветра с обеих сторон.

Для подсчета усредненной ветровой нагрузки используют формулу

Mv = Wo x Kv x Kc x коэффициент прочности,

где Wo – нагрузка ветровая давления, определяемая по карте



Kv - коэффициент поправки ветрового давления, зависящий от высоты здания и местности.



Kc - аэродинамический коэффициент, зависит от геометрии конструкции крыши и направления ветра. Значения отрицательные для подветренной стороны, положительные для наветренной



Таблица аэродинамических коэффициентов в зависимости от уклона кровли и отношения высоты здания к длине (для двускатной крыши)

 Для односкатной крыши необходимо взять коэффициент из таблицы для Ce1.

Для упрощения расчета значение C проще взять максимальным, равным 0,8.

Для более надежных результатов советуем умножить на коэффициент запаса прочности по ветровой нагрузке = 1,2.

Расчет собственного веса, кровельного пирога

Для расчета постоянной нагрузки нужно рассчитать вес кровли (кровельного пирога –смотрите на рисунке X ниже) на 1 м2, полученный вес нужно умножить на поправочный коэффициент 1,1 - такую нагрузку стропильная система должна выдерживать в течение всего срока эксплуатации.

Вес кровли складывается из:

1. объем леса (м3), используемого в качестве обрешетки, умножается на плотность дерева (500 кг/м3)
2. веса стропильной системы
3. вес 1м2 кровельного материала
4. вес 1м2 веса утеплителя
5. вес 1м2 отделочного материала
6. вес 1м2 гидроизоляции.

 Все эти параметры легко получить уточнив эти данные у продавца, либо посмотреть на этикетке основные характеристики: м3, м2, плотность, толщина, - произвести простые арифметические операции.

Пример: для утеплителя плотностью в 35 кг/м3, упакованного рулоном толщиной 10 см или 0,1 м, длиной 10м и шириной 1.2м, вес 1 м2 будет равен (0.1 х 1.2 х 10) х 35 / (0.1 х 1.2) = 3.5 кг/м2. Вес остальных материалов можно рассчитать по тому же принципу, только не забывайте сантиметры в метры переводить.



Чаще всего нагрузка кровли на 1 м2 не превышает 50 кг, поэтому при расчетах закладывают именно эту величину помноженную на 1.1, т.е. используют 55 кг/м2, которая сама по себе взята запасом.

Еще данные можно взять из таблицы ниже:

Шифер	10 - 15 кг/м²
Ондулин	4 - 6 кг/м²
Керамическая черепица	35 - 50кг/м²
Цементно-песчаная черепица	40 - 50 кг/м²
Битумная черепица	8 - 12 кг/м²
Металлочерепица	4 - 5 кг/м²
Профнастил	4 - 5 кг/м²
Вес чернового настила	18 - 20 кг/м²
Вес обрешётки	8 - 12 кг/м²
Вес стропильной системы	15 - 20 кг/м²



Собираем нагрузки

По упрощенному варианту теперь необходимо сложить все найденные выше нагрузки простым суммированием, мы получим итоговую нагрузку в килограммах на 1 м2 крыши.

Расчёт стропильной системы

После сбора основных нагрузок можно уже определить основные параметры стропил.

• Какая распределенная нагрузка приходится на каждую стропильную ногу в отдельности, переводим кг/м2 в кг/м.

Считаем по формуле:  N = шаг стропил x Q, где

N - равномерная нагрузка на стропильную ногу, кг/мшаг стропил - расстояние между стропилами, мQ – рассчитанная выше итоговая нагрузка на крышу, кг/м²

Из формулы ясно, что изменением расстояния между стропилами можно регулировать равномерную нагрузку на каждую стропильную ногу. Обычно шаг стропил находится в диапазоне от 0,6 до 1,2 м. Для крыши с утеплением при выборе шага разумно ориентироваться на параметры листа утеплителя.

Вообще при определении шага установки стропил лучше исходить из экономических соображений: высчитать все варианты расположения стропил и выбрать самый дешевый и оптимальный по количественному расходу материалов для стропильной конструкции.

• Расчет сечения и толщины стропильной ноги

В строительстве частных домов и коттеджей, при выборе сечения и толщины стропила, руководствуются таблицей приведенной ниже (сечение стропила указано в мм). В таблице усредненные значения для территории России, а также учтены размеры строительных материалов, представленных на рынке. В общем случае, этой таблицы достаточно для того, чтобы определить, какого сечения нужно приобретать лес.

Таблица сечений стропил

Однако, не следует забывать, что размеры стропильной ноги зависят от конструкции стропильной системы, качества используемого материала, постоянных и переменных нагрузок оказываемых на кровлю.

На практике при постройке частного жилого дома чаще всего используют для стропил доски сечением 50х150 мм (толщина x ширина).

Самостоятельный расчет сечения стропил

Как уже упоминалось выше, стропила рассчитываются по максимальной нагрузке и на прогиб. В первом случае учитывают максимальный момент изгиба, во втором – сечение стропильной ноги проверяется на устойчивость прогибу на самом длинном участке пролета. Формулы достаточно сложные, поэтому мы выбрали для вас упрощенный вариант.

 Если хотите все посчитать самостоятельно, выберите ширину сечения в соответствии с таблицей:

 Размеры пиломатериалов по ГОСТ

 Толщину сечения (или высоту) рассчитаем по формуле:

a)    Если угол крыши < 30°, стропила рассматриваются как изгибаемые

H ≥ 8,6 x Lm x √(N / (B x Rизг))

b)    Если уклон крыши > 30°, стропила изгибаемо-сжатые

H ≥ 9,5 x Lm x √(N / (B x Rизг))

Обозначения:

H, см - высота стропилаLm, м - рабочий участок самой длинной стропильной ногиN, кг/м - распределённая нагрузка на стропильную ногуB, см - ширина стропилаRизг, кг/см² - сопротивление древесины изгибу

Для сосны и ели Rизг в зависимости от сорта древесины равен:

1 сорт	140 кг/см²
2 сорт	130 кг/см²
3 сорт	85 кг/см²



Расчетные данные сопротивления древесины хвойных пород

Важно проверить, не превышает ли прогиб разрешенной величины.

Величина прогиба стропил должна быть меньше L/200 - длина проверяемого наибольшего пролета между опорами в сантиметрах деленная на 200.

Это условие верно при соблюдении следующего неравенства:

3,125 xNx(Lm)³ / (BxH³) ≤ 1

N (кг/м) - распределённая нагрузка на погонный метр стропильной ногиLm (м) - рабочий участок стропильной ноги максимальной длинныB (см) - ширина сеченияH (см) - высота сечения

Если значение выходит больше единицы, необходимо увеличить параметры  стропила B или H.

Используемые источники:

1. СНиП 2.01.07-85 Нагрузки и воздействия с последними изменениями 2008г.
2. СНиП II-26-76 «Кровли»
3. СНиП II-25-80 «Деревянные конструкции»
4. СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»
5. А.А.Савельев «Стропильные системы»  2000 г.
6. К-Г.Гётц, Дитер Хоор, Карл Мёлер, Юлиус Наттерер «Атлас деревянных конструкций»

 Полезные ссылки для автоматизированных расчетов:



kalk.pro

Расчет стропильной системы двухскатной крыши: порядок выполнения

Расчет стропильной системы следует делать не после строительства коробки дома, а еще на этапе изготовления проекта здания. Надо помнить, что для очень ответственных и престижных сооружений такие работы рекомендуется заказывать профессиональным архитекторам, только они смогут выполнить правильные расчеты и гарантировать длительность и безопасность эксплуатации сооружения.

Расчет стропильной системы двухскатной крыши

Содержание статьи

Виды простых крыш

Несмотря на то, что это одна из самых простых типов систем для жилых зданий, есть несколько видов конструкции. Разнообразие позволяет увеличивать варианты использования крыш при строительстве домов по стандартным или индивидуальным эксклюзивным проектам.

Тип стропильной системы двухскатной крышиАрхитектурные особенности и краткое описание

Простая симметричная	Наиболее часто используемый вариант, имеет два полностью одинаковых ската прямоугольной формы. Нагрузки между отдельными элементами распределяются равномерно вне зависимости от их расположения. Количество дополнительных упоров не ограничивается, конкретное решение принимается в зависимости от планов использования чердачных помещений. Расчеты можно делать при помощи бесплатных программ, размещенных на строительных сайтах.
Асимметричная стропильная система двухскатной крыши	Конек смещен в одну из сторон дома или скаты с различными углами наклона. Более сложная для расчетов стропильная система крыши. Если в упрощенном варианте можно рассчитывать один скат и полученные данные автоматически применять для второго, то для асимметричной стропильной системы такой вариант использовать нельзя. Преимущества – оригинальный внешний вид. Недостатки – сложность расчетов и монтажа и уменьшение используемого чердачного пространства.
Ломанная двухскатная стропильная	Чаще всего используется во время строительства мансардных помещений, позволяет существенно увеличивать объем чердачных помещений. Расчеты по сложности относятся к средней категории. Стропильная система с наружным изломом. Редко встречаются системы с внутренним изломом, кроме оригинального внешнего вида, они никаких преимуществ не имеют.

Неопытным застройщикам рекомендуется делать расчеты самых простых типов стропильных систем двухскатных крыш.

Конструктивные элементы стропильной системы

Мы дадим перечень всех элементов, которые необходимо рассчитывать для каждого конкретного случая.

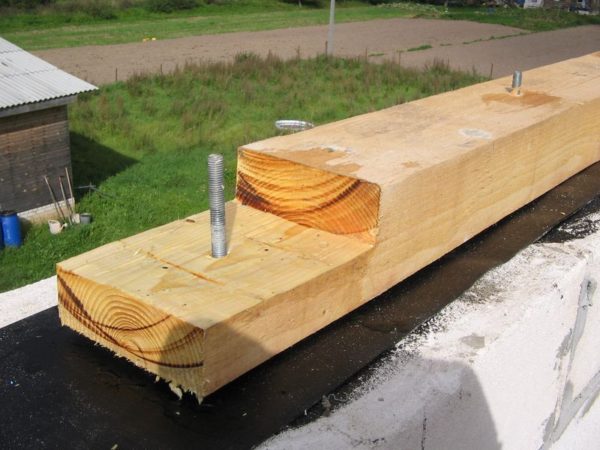

Мауэрлат

Наиболее простой элемент стропильной системы, может изготавливаться из бруса 150×150 мм, 200×200 мм или досок 50×150 мм и 50×200 мм. На небольших домах разрешается использовать спаренные доски толщиной от 25 мм. Мауэрлат считается неответственным элементом, его задача лишь равномерно распределять точечные усилия от стропильных ног по периметру фасадных стен строения. Фиксируется к стене на армирующем поясе при помощи анкеров или больших дюбелей. Некоторые стропильные системы имеют большие распирающие усилия, в этих случаях элемент рассчитывается на устойчивость. Соответственно, подбираются оптимальные способы фиксации мауэрлата к стенам с учетом материала их кладки.

Мауэрлат

Стропильные ноги

Формируют силуэт стропильной системы и воспринимают все действующие нагрузки: от ветра и снега, динамические и статические, постоянные и временные.

Стропильные ноги

Изготавливаются из досок 50×100 мм или 50×150 мм, могут быть сплошными или нарощенными.

Наращивание стропил

Доски рассчитываются по сопротивлению на изгиб, с учетом полученных данных подбираются породы и сорта древесины, расстояние между ногами, дополнительные элементы повышения устойчивости. Две соединенные ноги называются фермой, в верхней части могут иметь затяжки.

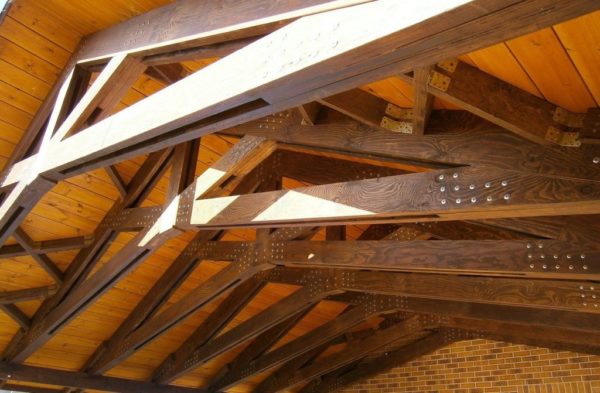

Что такое стропильные фермы

Затяжки рассчитываются на растяжение.

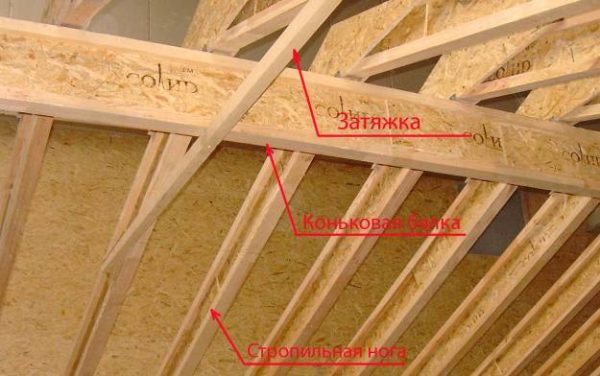

Затяжка на стропилах

Прогоны

Одни из самых важных элементов стропильной системы двухскатной крыши. Рассчитываются на максимальные изгибающие усилия, изготавливаются из досок или бруса соответствующего нагрузкам сечения. В самом высоком месте устанавливается коньковый прогон, по сторонам могут монтироваться боковые. Расчеты прогонов довольно сложные и должны учитывать большое количество факторов.

Коньковый прогон

Опоры для стропил

Могут быть вертикальными и наклонными. Наклонные работают на сжатие, крепятся под прямым углом к стропилинам. Нижняя часть упирается о балки перекрытия или бетонные плиты, приемлемы варианты упора о горизонтальные лежни. За счет упоров есть возможность использовать для изготовления стропильных ног более тонкие пиломатериалы. Вертикальные упоры работают на сжатие, горизонтальные на изгиб.

Опоры для стропил

Лежни

Укладываются вдоль чердачного помещения, упираются в несколько несущих стен или межкомнатных перегородок. Назначение – упрощение изготовления сложной стропильной системы, создания новых точек передачи нагрузок от различных типов упоров. Для лежней можно использовать балки или толстые доски, расчет делается по максимальному изгибающему моменту между точками опоры.

Лежень на схеме

Обрешетка

Тип обрешетки выбирается с учетом технических параметров кровельных покрытий и на показатели стропильной системы не влияет.

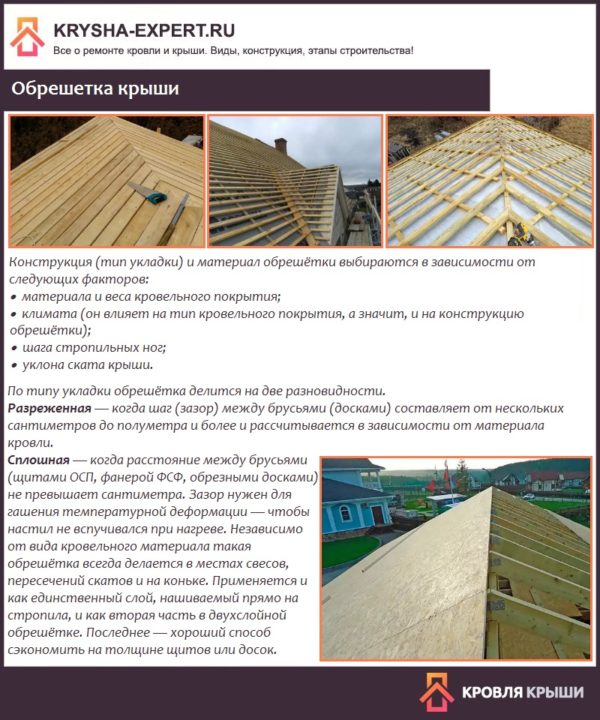

Обрешетка крыши

Какая обрешетка необходима под профнастил? Когда монтировать деревянную, а когда металлическую? Как правильно выбрать шаг обрешетки и какие при этом учитывать факторы? Подробные ответы на эти вопросы можно получить на нашем сайте!

Этапы расчета двухскатной крыши

Все работы состоят из нескольких этапов, каждый оказывает большое влияние на устойчивость и долговечность эксплуатации конструкции.

Расчет параметров стропильных ног

На основании полученных данных определяются линейные параметры пиломатериалов и шаг ферм. Если нагрузки на стропила очень большие, то для равномерного их распределения устанавливаются вертикальные или угловые упоры, расчеты повторяются с учетом новых данных. Меняется направление воздействия усилий, величина крутящих и изгибающих моментов. Во время расчетов должны учитываться три вида нагрузок.

1. Постоянные. К этим нагрузкам относится вес кровельных материалов, обрешетки, утеплительных слоев. Если чердачное помещение эксплуатируемое, то следует принимать во внимание массу всех отелочных материалов внутренних поверхностей стен. Данные по кровельным материалам берутся из их технических характеристик. Легче всех металлические кровли, тяжелее всех натуральные сланцевые материалы, керамическая или цементно-песчаная штучная черепица.

   Нагрузки, действующие на здание

2. Переменные нагрузки. Самые сложные для расчетов усилия, особенно в настоящее время, когда климат резко меняется. Для расчетов по-прежнему берутся данные со справочников СНиПа устаревшего образца. Для его таблиц применялись сведения пятидесятилетней давности, с этих пор значительно изменилась высота снежного покрова, сила и преобладающее направление ветра. Снеговые нагрузки могут в разы превышать имеющиеся в таблицах, что оказывает весомое влияние на достоверность расчетов.

   Расчётная снеговая нагрузка

   Причем высота снега изменяется не только с учетом климатической зоны, но и в зависимости от расположения дома по сторонам света, рельефа местности, конкретного места расположения здания и т. д. Такими же недостоверными являются и данные о силе и направлении ветра. Архитекторы нашли выход из этой сложной ситуации: данные берут из старевших таблиц, но для страховки надежности и устойчивости в каждой формуле применяют коэффициент запаса прочности. Для ответственных стропильных систем на жилых зданиях норматив составляет 1,4. Это значит, что все линейные параметры элементов системы увеличиваются в 1,4 раза и за счет этого повышается надежность и безопасность эксплуатации конструкции.

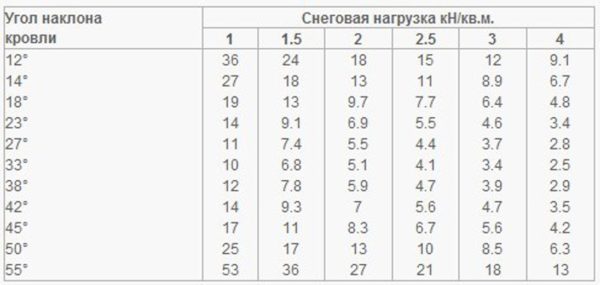

   Нагрузки на кровлю берут из таблиц, но с поправочным коэффициентом

   Фактическая нагрузка от ветра равняется показателю в регионе расположения строения, умноженному коэффициент поправки. Поправочный коэффициент характеризует особенности расположения здания. По такой же формуле определяется и максимальная снеговая нагрузка.



   Ветровая нагрузка на крышу

3. Индивидуальные нагрузки. К этой категории относятся специфические усилия, влияющие на стропильную систему двухскатной крыши во время землетрясения, торнадо и иных природных катаклизмов.

Конечные значения определяются с учетом вероятности одновременного действия всех вышеперечисленных нагрузок. Размеры каждого элемента стропильной системы рассчитываются с применением коэффициента запаса прочности. По такому же алгоритму проектируются не только стропильные ноги, но и перемычки, упоры, растяжки, прогоны и прочие элементы крыши.

Калькулятор расчета нагрузки на стропила

Общие советы для расчета крыши

Перед началом работ следует нарисовать эскиз стропильной системы с указанием размеров и конкретного места установки дополнительных упоров. Этот эскиз можно менять во время проведения расчетов и подбирать наиболее оптимальные варианты.

Перед началом работ следует нарисовать эскиз стропильной системы

Чем больше крыша имеет отдельных нагруженных узлов, тем значительнее запас по прочности рекомендуется использовать. Дело в том, что в каждом новом узле могут возникать проблемы, их следует предусматривать и минимизировать на стадии проектирования здания.

Расчет угла наклона скатов

От этой величины зависит распределение вертикальных и горизонтальных усилий. Во время расчетов все силы, действующие на чердачные перекрытия и стропильную систему, разбиваются на строго горизонтальные и строго вертикальные. Только эти проекции принимаются во внимание. Каждая сила действует на деревянные элементы в продольном и поперечном направлении.

Расчет угла наклона крыши

Угол наклона скатов зависит от технических параметров используемых кровельных материалов. Есть одна общая аксиома – чем больше угол, тем меньше вертикальные нагрузки на стропильную систему. Но с увеличением этого параметра возрастает парусность крыши, увеличивается влияние ветра на устойчивость стропильной системы.

Калькулятор расчета угла наклона крыши

Расчет шага стропил

Для неутепленных крыш никаких общих правил не существует, шаг между стропилами определяется исходя из оптимальных параметров стропилин. Если они изготовлены из пиломатериалов больших размеров, то шаг увеличивается, если размеры незначительны, то стропильные ноги располагаются ближе. За счет такого подхода удается сэкономить финансовые средства на стоимости строительных материалов для возведения стропильной системы двухскатной крыши.

В случае планирования жилых чердачных помещений шаг стропильных ног строго регламентируется. Расстояние зависит от ширины используемых утеплителей, но в большинстве случаев оно равняется 56–58 см.

Шаг и длина стропил

Калькулятор расчета длины стропильных ног

Расчет дины стропильных ног

Есть два алгоритма действий, решение принимается с учетом максимального количества индивидуальных факторов.

1. За исходные данные принимается угол наклона скатов. В этом случае неизвестной является не только длина стропильных ног, но и максимальная высота чердачного помещения. Во время расчета используется теорема Пифагора, длина стропил и высота вертикальных упоров в месте конька рассчитываются отдельно.
2. Длина стропильных ног есть в исходных данных, необходимо узнать высоту стропильной системы. Расчет несколько упрощается. Вначале следует определить угол наклона у стропилин такой длины на конкретном здании, а потом уже узнается высота стропильной системы.

Какие факторы влияют на сечение стропилин

Главный фактор – нагрузка. Об этом мы уже писали, упоминали, как она находится, какая бывает и от чего зависит. Исходя из максимальной расчетной нагрузки, проектировщики определяют параметры сечения элементов стропильной системы.

1. Геометрия сечения. В науке сопротивления материалов есть несколько фундаментальных законов, которые позволяют определять оптимальные размеры нагруженных элементов. За счет этого существенно уменьшается сметная стоимость стропильной системы. К примеру, брус 100×100 мм выдерживает намного меньшие усилия на изгиб, чем доска 50×100 мм, хотя объем дорогостоящих пиломатериалов у него в два раза больше.

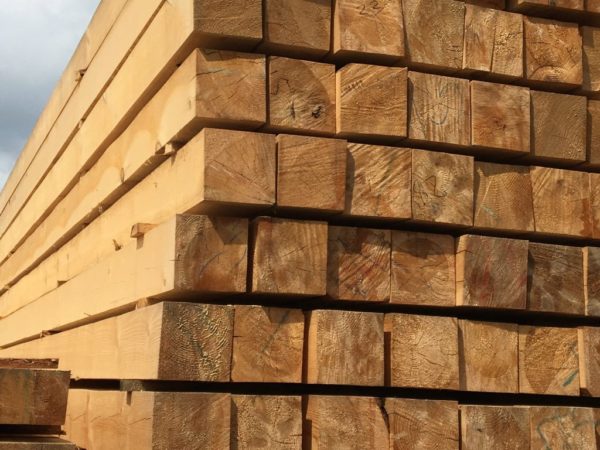

   Брус 100×100 мм

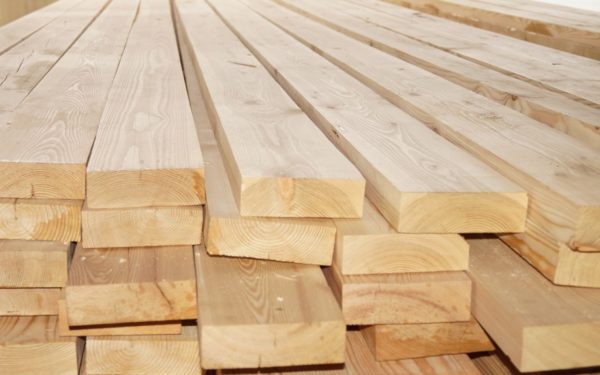

   Доска обрезная 100х50 мм

   Фундаментальные закономерности влияют и на точное место установки дополнительных упоров, угол наклона и материал их изготовления.

2. Длина ноги, шаг стропилин и вид древесины. Определение сечения бруса делается только после того, как все исходные данные уже известны.

   Вид древесины и сортность — важные факторы, которые учитывают при расчетах

Для облегчения расчетов архитекторам предлагаются готовые таблицы с указанием зависимости сечения от шага и длины.

Расчет стропильной системы при помощи специального калькулятора

В сети есть бесплатные калькуляторы, которые значительно упрощают процесс создания схемы и расчета стропильной системы. С их помощью можно узнать количество, расположение и размеры элементов стропильной системы. Сразу оценивается объем пиломатериалов, необходимых для сборки конструкции.

Важно. Объем вычисляется без запаса на непредвиденные отходы. Во время приобретения следует иметь в виду существующую особенность и примерно на 5–10% увеличивать объем.

Калькулятор после завершения расчетов позволяет получать такие сведения:

• чертеж стропильной конструкции с указанием размеров отдельных элементов. Количество пиломатериалов для изготовления каждого номенклатурного наименования. Задаются исходные данные, а программа самостоятельно выполняет все математические действия;

  Параметры элементов в калькуляторе

• трехмерная проекция стропильной системы. Есть возможность изменять пространственное положение конструкции и лучше понимать назначение каждого узла. Трехмерный чертеж дает возможность увидеть места соединения всех деталей, узнавать, насколько точно рассчитана их длина, как делаются соединения.

  Трехмерная проекция



  Можно посмотреть отдельно каждый узел

Вкладка «Скачать» сохраняет результаты расчетов стропильной системы двухскатной крыши. Тип файла выбирает пользователей, для скачивания результатов сайт требует регистрации. Она полностью бесплатна и отнимет всего несколько минут.

Вкладка «Скачать»

При помощи вкладки «Виджет» можно сразу отправлять расчеты на собственный сайт или по иному указанному электронному адресу. Еще одна полезная функция – есть возможность разместить такой же калькулятор на своем сайте и в дальнейшем делать все расчеты на нем.

Вкладка «Справка» перенаправляет на страницу, где указаны требования к исходным данным для проведения расчетов стропильной системы.

В калькуляторе можно заранее посмотреть на схеме все условные обозначения величин

Для того чтобы не допускать ошибок, необходимо изучить пошаговую инструкцию пользования. Как делать расчеты?

Шаг 1. Перейдите на первую вкладку «Чертежи», укажите, в каких единицах будут даны размеры элементов стропильной системы, тип кровельных покрытий, высоту конька крыши и размеры соединительных узлов. Программа подберет материалы изготовления обрешетки, подсчитает длину стропилин, выберет оптимальные методы соединения различных узлов. Справочный раздел сайта имеет все подсказки не только по линейным значениям соединений, но и по возможным в данном конкретном случае типам. Это очень удобный и функциональный раздел, значительно облегчает принятие правильного решения на начальном этапе проектирования и расчета стропильной системы двухскатной крыши.

Нужно указать параметры (слева)

Шаг 2. Введите размеры дома, толщину фасадных стен и размеры мауэрлата. Сайт потребует указать характеристики стропильных ног. Их толщина в большинстве случаев 50 мм, а ширина зависит от того, какой будет крыша – теплой мансардной или обыкновенной холодной.

Ввод параметров

Для теплой крыши надо дать размеры утеплителя, технические характеристики паро- и гидроизоляции. С учетом вида материалов для кровли выбирается тип и шаг обрешетки.

Шаг 3. Включите функцию «Расчет».

Придется несколько секунд подождать, пока программа обработает введенные данные и выдаст готовые результаты. Появится чертеж конструкции стропильной системы двускатной крыши указанием всех размеров стропилин, подробной детализацией узлов соединения. Есть рабочий чертеж каждой ноги, ее место установки и форма запилов для соединения с мауэрлатом и в коньке.

Расчетные данные

Пользователь может подробно рассмотреть модель крыши дома в 3D изображении. При помощи мыши модель вращается в любую сторону, увеличивается и уменьшается масштаб.

Модель можно вращать

Вид элементов после расчета, просмотр в 3D

Практический совет. Программа дает возможность изменить высоту конькового элемента уже на готовой модели. Эта функция намного облегчает выбор вариантов крыши с учетом дизайнерского вида. Проектировщик следит, как меняется внешний вид дома в зависимости от колебаний высоты стропильной системы, несколько раз вводит новые данные для выбора оптимального варианта. Все остальные размеры и расчетные данные в автоматическом порядке изменяются с учетом различных данных по высоте.

Шаг 5. После выбора окончательного варианта нужно вернуться на вкладку «Чертежи» и ознакомиться с результатами расчетов по каждому отдельному элементу стропильной системы.

Просмотр результата расчета

Описание расчета

Очень важно, что даются не только размеры для изготовления элементов, но и объемы пиломатериалов для полного строительства крыши. Мы уже упоминали, что это чистые значения, они не учитывают количество неизбежных непродуктивных отходов. Программа обрабатывает самые простые конструкции двухскатных крыш, на практике их придется совершенствовать, монтировать различные прогоны, вертикальные и угловые стойки.

Результат во вкладке «Чертежи»

Это самая простая программа для расчетов стропильной системы. Профессиональные архитекторы для работы пользуются усовершенствованными, они имеют намного больше возможностей и функций, учитывают все исходные данные, обладают расширенным справочным отделом с указанием строительных стандартов и отраслевых нормативных актов.

Выводы

Не стоит спешить с расчетами, если у вас нет никаких практических навыков, то результаты программ можно использовать как рекомендации. Очень полезно ознакомиться с параметрами кровельных систем уже построенных зданий. Выберите для себя походящий стиль и попроситесь к владельцу на экскурсию.

Конструкцию стропил можно посмотреть в уже отстроенном здании

Если у него есть мансардное помещение и стропильная система не видна, то можно получить практическую консультацию у опытных строителей.

Крыша – очень сложный и ответственный архитектурный элемент любого строения, не нужно с ним экспериментировать. Ошибки могут становиться причиной появления очень неприятных ситуаций, для их ликвидации потребуется много усилий, времени и финансовых средств. Намного выгоднее со всех точек зрения обратиться за помощью к профессионалам, чем самостоятельно заниматься такими сложными расчетами.

Контакты

Видео – Расчет стропильной системы

krysha-expert.ru

Расчет деревянных стропил крыши

Обычно в частном строительстве для устройства крыши дома используется деревянная стропильная система, которая обычно состоит из стропил (верхний пояс стропильной системы), обрешетки, подкосов, затяжек, стоек и прогонов. Основным элементом из них являются стропила. Именно от их надежности зависит "сложится" ли ваша крыша или нет. Поэтому для того, чтобы этого не случилось данные конструкции необходимо рассчитывать - делать подбор минимально допустимого сечения по прочности и прогибу.

Сделать это Вы можете на данной странице, где Вам предлагается произвести расчет деревянных стропил крыши (расчет обрешетки см. другой калькулятор) для восьми типов стропильной системы:

• Тип 1 - односкатная крыша, в которой стропила опираются на две опоры.

• Тип 2 - в основе стропильной системы лежит треугольник, стропилины которого опираются по двум точкам.

• Тип 3 - двухскатная крыша, состоящая из треугольной стропильной системы, в которой используются подкосы.

• Тип 4 - треугольная арка с затяжкой на опорах.

• Тип 5 - стропила крыши с шарнирным опиранием по концам и жестким защемлением в области конька.

• Тип 6 - в стропильной системе каждая стропилина опирается на три опоры.

• Тип 7 - стропильная система, в которой стропилины соединены приподнятой затяжкой.

• Тип 8 - стропильная система мансардной крыши, которая опирается на четыре опоры и имеет затяжку в области верхних опор.

Примечание: Данный список можно было еще долго и долго продолжать. Но даже если Ваша крыша точно не соответствуют перечисленным типам, благодаря данному калькулятору Вы все равно сможете ее рассчитать. Просто нужно подобрать наиболее подходящий из предложенных.

Инструкция к калькулятору

Исходные данные

Условия эксплуатации:

Срок службы - здесь указывается срок, на протяжении которого конструкции должны исправно работать.

Про остальные параметры (длины (L и L0), шаг стропил (K), высоты крыши (Н, Н1 и Н2)) и так все понятно. Здесь просто нужно смотреть на рисунок.

Характеристики стропилин:

Для справки, стропилина - это одна из досок стропил.

Материал - здесь выбирается порода дерева, из которой будут изготовлены стропилины, а впоследствии и стропила.

Ширина (B) и высота (D) - размеры сечения стропилины.

Сорт древесины - здесь выбирается сорт древесины, из которого будут изготовлены стропилины.

Пропитка - ставится "Да", если древесина будут подвержена глубокой пропитке антипиренами под давлением.

Нагрузка:

По СНиП "Нагрузки и воздействия" нагрузка на стропила может быть неравномерной. Другими словами, стропилина слева может быть нагружена больше, чем стропилина справа (подробнее об этом в статье: сбор нагрузок на кровлю и стропила). Поэтому, если рассчитывается лишь одна стропилина, то нормативные (qн)  и расчетные (qр) нагрузки берутся максимальные (в нашем случае слева). А если расчет стропил крыши производится так, как в случае с затяжками (когда рассчитывается стропило целиком), то нужно указывать и нагрузки слева (qн1, qr1) и нагрузки справа (qн2, qr2).

Результат

Длины (L1 и L2) - расчетные длины стропилин.

Углы наклона (P, P1 и P2) - углы наклона стропил и подкоса. В случае с подкосом угол наклона Р2 желательно делать в пределах 45-53°.

Реакции (VA, VB и VC) - реакции, возникающие на опорах.

Усилия (NA, NC, ND и NE) - усилия, возникающие в затяжке.

Гибкость стропилины - параметр необходимый для расчета стропил на сжатие.

Расчет по прочности:

Gстропил. - напряжение, возникающее в стропилах.

Rтреб - требуемое расчетное сопротивление древесины. Если возникающее напряжение превышает его, то стропилы по прочности не проходят. В этом случае нужно, либо уменьшать шаг стропил, либо увеличивать их сечение.

Запас - в случае, если Gстропил.>Rтреб, то здесь показывается на сколько превышено напряжение в стропилах; в противном случае (Gстропил.<Rтреб) в данной графе отображается запас прочности.

Примечание: в случае, если стропилина имеет три опоры, то расчет по прочности производится в двух вариантах:

• Вариант 1 - на усилия и момент, возникающие на средней опоре.

• Вариант 2 - на усилия и момент, возникающие в большем пролете (L1 или L2).

Расчет по прогибу:

В принципе, если Вы строите дом себе, то на него можно не обращать внимания при условии, что стропила по прочности проходят.

Fстропил. - прогиб, который возникает под действием нагрузок.

Fmax - максимально допустимый прогиб для стропил.

Запас - здесь отображается, либо процент запаса (положительная цифра), либо на сколько действительный погиб стропил крыши превышает максимально допустимый (отрицательная цифра).

svoydomtoday.ru

Калькулятор стропил: расчёт стропильной системы крыши онлайн

Инструкция для онлайн калькулятора расчета стропил

Укажите параметры деревянных стропил:

B – ширина стропила, важный параметр определяющий надежность стропильной системы. Искомое сечение стропила (в частности ширины) зависит от: нагрузок (постоянные – вес обрешетки и кровельного пирога, а также временные – снеговые, ветровые), применяемого материала (качества и его вида: доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Определить примерное сечение бруса для стропил можно с помощью данных таблицы (значение ширины – это большее значение из 3 колонки, например, при длине стропилины до 3000 мм и шаге 1200 мм искомое значение ширины 100 мм). При выборе ширины стропила обязательно учитывать рекомендации, наведенные в СП 64.13330.2011 «Деревянные конструкции» и СП 20.13330.2011 «Нагрузки и воздействия».

Длина стропилины, мм	Шаг стропил, мм	Сечение стропила, мм
До 3000 мм	1200	80х100
До 3000 мм	1800	90х100
До 4000 мм	1000	80х160
До 4000 мм	1400	80х180
До 4000 мм	1800	90х180
До 6000 мм	1000	80х200
До 6000 мм	1400	100х200



Y – высота крыши, расстояние от конька до перекрытия чердака. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм). В любом случае нужно также учитывать требования СП 20.13330.2011 (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше с небольшим углом наклона (маленькой высотой) могут задерживаться осадки, что негативно влияет на ее герметичность и долговечность. Однако, высокая крыша становится более уязвима к порывам сильного ветра. Оптимальный угол наклона находится в пределах 30-45 градусов.

X – Ширина крыши (без свесов), определяется шириной внешнего периметра Вашего дома.

C – размер свеса, важного конструктивного элемента крыши, защищающего стены и фундамент от осадков, определяется с учетом климатических условий Вашего региона (СП 20.13330.2011) и общей архитектурной идеи. Для одно- и двухэтажных домов без организации наружного стока воды не меньше 600 мм. Если устроить систему водоотвода можно уменьшить до 400 мм (СНБ 3.02.04-03). Согласно требованиям IRC-2012, пункта R802.7.1.1 (Международного строительного кода для 1-2 квартирных индивидуальных жилых домов) максимальная длина свободного свеса стропил, не требующая обустройства дополнительных опорных подкосов, 610 мм. Оптимальной величиной свеса считается 500 мм.

Z – это расстояние от верхней кромки стропила до выпила. Размер Z связан с шириной стропила простым соотношением – не более 2/3 его ширины (пренебрежение этим правилом значительно уменьшает несущую способность стропилины). Запил необходим для крепления стропила к мауэрлату – опоре, которая воспринимает нагрузки от крыши и перераспределяет на несущие стены.

Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.

Нажмите «Рассчитать»

Результаты расчета:

Длина до свеса стропила – этот размер нужно использовать для разметки запила стропилины к мауэрлату.

Длина свеса покажет, как далеко необходимо выпустить стропило за пределы периметра дома для получения заданного свеса крыши (С) защищающего от непогоды.

Рассчитав общую длину стропила и свеса не сложно узнать необходимое количество пиломатериалов нужной длины и оценить сколько надо реагентов для обработки древесины от гниения.

Расчет угла и сечения стропил: угол среза – это угол, на который необходимо зарезать концы стропил для соединения между собой. Под таким же углом к грани стропилины следует отмерять начало запила. Для соблюдения одинакового угла запила на всех стропилах желательно использовать шаблон.





perpendicular.pro

Расчет стропильной системы калькулятор - Всё о кровле

Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома

Информация по назначению калькулятора

О нлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.

Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и воздействия».

Д вускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с помощью небольших фронтонных окон.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов

• У гол наклона крыши — Угол наклона каждого ската. Программа так же подскажет подходит ли данный угол для выбранного кровельного материала. Что бы увеличить или уменьшить, измените параметры ширины основания или высоты подъема.
• П лощадь поверхности крыши — Общая площадь всей поверхности кровли, с учетом длины свеса.
• П римерный вес кровельного материала — Вес выбранного кровельного материала на всю площадь крыши.
• К оличество рубероида — Количество подкровельного материала в рулонах шириной 1 метр и длиной по 15 метров, с учетом нахлеста.
• Д лина стропил — Длина каждого стропила от конька до основания ската
• М инимальное сечение стропил — Сечение стропил с учетом выбранных параметров и нагрузок. По умолчанию указаны нагрузки для московского региона.
• К оличество стропил — Общее количество стропил при заданном шаге на всю стропильную систему.
• К оличество рядов обрешетки — Общее количество рядов обрешетки по заданным размерам на всю кровлю
• Р авномерное расстояние между досками обрешетки — Рекомендуемое расстояние между досками обрешеток, для использования материала без подрезки.

Что бы рассчитать двускатную крышу с разными углами наклона каждой стороны, необходимо произвести 2 расчета односкатной крыши с необходимыми параметрами.

Расчет стропил: методика выполнения, примеры, автоматизация

Ни одно здание себе невозможно представить без крыши.

Красивой и надежной.

А что является основой любой крыши?

От того, насколько правильно будет проведен расчет параметров элементов стропильной системы, будет зависеть, насколько крыша будет прочной и надежной.

Поэтому еще на стадии составления проекта здания выполняется отдельный расчет стропильной системы.

Факторы, учитываемые при расчете стропил

Невозможно выполнить расчет правильно, если не учесть интенсивность различных нагрузок, которые будут воздействовать на кровлю дома в разные периоды.

Влияющие на кровлю факторы принято классифицировать на:

1. Постоянные нагрузки. К этой категории относят те нагрузки, которые на элементы системы стропил воздействуют постоянно.Независимо от времени года. К этим нагрузкам относятся вес кровли, обрешетка, гидроизоляция, тепло — и пароизоляция и все иные элементы крыши, которые имеют фиксированный вес и постоянно создают нагрузку на систему стропил.Если в планах установить на крыше какое-либо оборудование (снегозадержатели, антенна спутникового телевидения, антенна изернета, системы дымоудаления и вентиляции и пр.), то к постоянным нагрузкам следует обязательно прибавить вес такого оборудования.
2. Переменные нагрузки. Эти нагрузки называют переменными из-за того, что стропильную систему они нагружают только в какой то определенный период времени, а в другое время эта нагрузка минимальна или ее нет вовсе.К таким нагрузкам относится вес снегового покрова, нагрузка от дующих ветров, нагрузка от людей, которые будут обслуживать кровлю и пр.
3. Особый тип нагрузок. К этой группе относятся нагрузки, которые возникают в районах, где очень часто возникают ураганы или оказывается сейсмическое воздействие.В таком случае нагрузку учитывают, чтобы в конструкцию заложить дополнительный запас прочности.

Расчет параметров стропильной системы довольно сложен.

И новичку его сделать сложно, так как очень много факторов, которые влияют на крышу, необходимо учитывать.

Ведь, кроме вышеперечисленных факторов, необходимо также учесть вес всех элементов стропильной системы и крепежных элементов.

Поэтому на помощь расчетчикам приходят специальные программы для расчета.

Определение нагрузки на стропила

Вес кровельного пирога

Чтобы узнать нагрузку на стропила нашего дома, следует вначале вычислить вес кровельного пирога.

Такой расчет сделать несложно, если знать общую площадь кровли и материалы, которые используются при создании этого самого пирога.

Вначале считают вес одного квадратного метра пирога.

Суммируется масса каждого слоя и умножается на поправочный коэффициент.

Равняется этот коэффициент 1.1.

Вот типичный пример расчета веса кровельного пирога.

Допустим, вы приняли решение в качестве кровельного материала использовать ондулин.

Ведь ондулин является надежным и недорогим материалом. Именно по этим причинам он так популярен среди застройщиков.

1. Ондулин: его вес составляет 3 кг на 1 квадратный метр.
2. Гидроизоляция. Используется полимерно-битумный материал. Один квадратный метр ее весит 5 кг.
3. Слой утеплителя. Используется минеральная вата. Вес одного квадрата составляет 10 кг.
4. Обрешетка, доски толщиной 2.5 см. Вес 15 кг.

Суммируем полученные данные: 3+5+10+15= 33 кг.

Теперь полученный результат необходимо умножить на 1.1.

Наш поправочный коэффициент.

Итоговая цифра получается 34.1 кг.

Это вес одного квадратного метра кровельного пирога.

Общая площадь кровли, например, 100 кв. метров.

Значит, весить она будет 341 кг.

Вот в этом и есть одно из преимуществ ондулина.

Рассчитываем снеговую нагрузку

Момент очень важный.

Потому, что во многих районах нашей зимой выпадает довольно приличное количество снега.

А это очень большой вес, который обязательно учитывают!

Хотя такая нагрузка является переменной.

Для расчета снеговой нагрузки используется карта снеговых нагрузок.

Определяете свой регион и выполняете расчет снеговой нагрузки по формуле

— S является искомой снеговой нагрузкой;

— Sg – масса снежного покрова.

Учитывается вес снега на 1 кв. метр.

Этот показатель свой в каждом регионе.

Все зависит от месторасположения дома.

Для определения массы и используется карта.

— µ — это коэффициент поправки.

Зависит показатель этого коэффициента от угла наклона кровли.

Если угол наклона скатов составляет меньше 25 градусов, то коэффициент равняется 1.

Об уклоне плоской кровли по ссылке. Зачем нужен плоской крыше уклон и какова его минимальная величина.

Фотографии карнизных свесов кровли здесь. Чем подшиваются карнизные свесы.

При угле наклона 25 — 60 градусов коэффициент равняется 0.7.

Если угол наклона больше, чем 60 градусов, то коэффициент не учитывается.

Например, дом построен в Московской области.

Скаты имеют угол наклона 30 градусов.

Карта нам показывает, что дом располагается в 3 районе.

Масса снега на 1 кв. метр составляет 180 кг.

Выполняем расчет, не забывая про коэффициент поправки:

180 х 0,7= 126 килограмм на 1 кв. метр кровли.

Определение ветровых нагрузок

Для расчета нагрузок от ветра также используют специальную карту с разбивкой по зонам.

Используют такую формулу:

Wo – это нормативный показатель, определяемый по таблице.

В каждом регионе существуют свои таблицы ветров.

А показатель k – это поправочный коэффициент, который зависит от высоты дома и типа местности.

Рассчитываем деревянные стропила

Длина стропил

Расчет длины стропильной ноги относится к самым простым геометрическим расчетам.

Поскольку вам понадобится всего лишь два размера: ширина и высота, а также теорема Пифагора.

Чтобы расчет был более понятным, посмотрите на рисунок ниже.

Нам известны два расстояния:

— а – это высота от нижней до верхней точки внутренней части стропил.

— b – это величина, равная половине ширины крыши.

— с – это гипотенуза треугольника.

Та самая стропильная нога. длину которой мы ищем.

Дальше в соответствии с теоремой Пифагора

Теперь надо получить корень квадратный из 13.

Можно, конечно, взять таблицы Брадиса, но на калькуляторе удобнее.

Получаем 3.6 метра.

К этому числу теперь нужно прибавить длину выноса d чтобы получить искомую длину стропил.

Рассчитываем и подбираем сечение элементов стропильной системы

Сечение досок, которые мы будем использовать для изготовления стропил и прочих элементов системы стропил, зависит от того, какую длину имеют стропила, с каким шагом они будут устанавливаться и от величин снеговой и ветровой нагрузки, которые существуют в конкретном регионе.

Для простых конструкций используют таблицу типовых размеров и сечений доски.

Если конструкция очень сложная, то лучше использовать специальные программы.

Рассчитываем шаг и количество стропильных ног

Шагом стропил называется расстояние между их основаниями.

Специалисты считают, что минимальное расстояние должно составлять 60 см.

А оптимальным расстоянием является 1 метр.

Выполняем расчет расстояния между стропилами:

• выполняем измерение дины ската по карнизу;
• затем полученную цифру следует разделить на предполагаемый шаг стропил. Если шаг планируется 60 см, то следует делить на 0.6.Если 1 метр – то делить на 1. О предварительном выборе шага будет дальше;
• затем к поученному результату следует прибавить 1 и округлить полученное значение в большую сторону. Таким образом, получаем количество стропил, которые могут быть установлены на крыше вашего дома;
• общую длину ската необходимо разделить на количество стропил, чтобы получить шаг стропил.

Например, длина ската кровли равняется 12 метров.

Предварительно выбираем шаг стропил 0.8 метра.

Далее расчеты выглядят так:

12/0.8 = 15 метров.

Прибавляем единицу 15+1=16 стропил.

Если бы получилось дробное число, то мы бы округлили его в большую сторону.

Теперь от 12 метров следует поделить на 16.

В итоге 1216=0.75 метра.

Вот оптимальное расстояние между стропилами на одном скате.

Также может быть использована таблица, о которой говорилось раньше.

Рассчитываем деревянные балки перекрытия

Для деревянных балок оптимальная величина пролета составляет от 2.5 до 4 метров.

Оптимальное сечение – прямоугольное.

Соотношение высоты и ширины 1.4:1.

В стену балка должна заходить не менее чем на 12 см.

В идеале балки крепят к анкерам, который заранее установлен в стене.

Гидроизоляция балок выполняется «по кругу».

При расчете сечения балок учитывается нагрузка от собственного веса (как правило, 200 кг/кв. метр), и эксплуатационная временная нагрузка.

Ее значение равняется нагрузке постоянной – 200 кг/кв. метр.

Зная величину пролета и шаг установки балок, по таблице высчитывается их сечение:

Пролет (м)/ Шаг установки (м)

Расчет стропил односкатной крыши

Односкатная крыша – самый простой вариант кровли.

Но такой вариант подходит не для каждой постройки.

И расчет стропил требуется в любом случае.

Расчеты односкатной кровли начинаются с определения угла наклона.

А зависит он от того, в первую очередь, какой материал вы планируете использовать для крыши.

Например, для профнастила минимальный угол равняется 8 градусов.

А оптимальный – 20 градусов.

Калькуляторы и онлайн-калькуляторы

Да, рассчитать параметры стропильной системы не так просто.

Очень много факторов должно быть учтено при таких расчетах.

И все следует посчитать без малейшей ошибки!

Чтобы точность расчетов была близка к идеальной, были придуманы специальные калькуляторы, которые автоматически выполняют расчет параметров.

От человека требуется только занести данные в определенную форму.

Все остальное компьютер сделает сам.

На сегодняшний день такие калькуляторы – это лучшие помощники при обустройстве крыши!

Расчетные программы

Если онлайн-калькуляторы выполняют несложные расчеты, то специальное программное обеспечение способно посчитать все, что вам нужно.

И таких программ довольно много!

Самыми известными из них являются 3D Max и Автокад.

У таких программ всего два недостатка:

• чтобы ими пользоваться, необходимо обладать определенными знаниями и опытом;
• такие программы платные.

Существует ряд бесплатных программ.

Она прекрасно рассчитывает параметры стропильной системы.

Большинство программ можно скачать на свой компьютер.

Или пользоваться ими онлайн.

Видео о расчете стропил.

Что еще почитать по теме?

Как произвести расчет стропильной системы двухскатной крыши с помощью онлайн калькулятора

Описание полей калькулятора

Рекомендации

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, парапет. свес и любого рода сооружения, которые добавляют объем.
3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

Приведенные выше моменты применимы в случае с обычной крышей, имеющей два ската, но если план дома предполагает наличие мансарды или иную разновидность формы крыши, то расчеты рекомендуется проводить только с помощью специалиста.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

• Узнать длину ската;
• Разделить на выбранный параметр шага;
• К результату прибавить 1;
• Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

• Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
• Следующая величина – это половина от ширины дома, в данном случае – 3м.
• Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать здесь .

Для такого параметра нужно учитывать:

• Нагрузку крыши;
• Тип древесины, выбранной для конструкции;
• Длину стропила;
• Расстояние шага расположения стропил.

Расчет параметров стропил

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

• Для шифера размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
• Для металлочерепицы такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
• Для профнастила угол может быть не меньше, чем 12 градусов;
• Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
• Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать здесь .

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов. что так же влияет на нагрузку. Виды нагрузок:

1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал. пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м 2 .
2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м 2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

Чтобы рассчитать нагрузку, производимую снегом, нужно:

• Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м 2 .;
• Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Количество кровли

Количество материала для кровли вычисляется очень просто, учитывая, что все параметры для расчетов были получены в процессе.

Рассматривая вычисления на том же примере, следует вычислить общую площадь крыши.

После этого можно узнать количество листов металлочерепицы (в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

Как рассчитать площадь двускатной крыши:

• Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
• Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
• Исходя из этого, площадь одного ската будет равна – 41 м 2. Общее значение площади – 82 м 2. т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Источники: http://stroy-calc.ru/raschet-dvuhskatnoy-krishi, http://proroofer.ru/montaz/stropilnye-sistemy/raschet-stropil.html, http://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/raschet-stropilnoj-sistemy.html

krovlya-mp.ru

Расчет стропильной системы крыши: программа, нагрузка, прочность

Одна из важнейших частей скатной крыши - это стропильная система, состоящая из прочных и надежных балок. Именно стропила являются основанием для кровли. При этом важно, чтобы используемые материалы могли легко выдерживать не только кровельную конструкцию, но и давление снежных или ледяных масс в зимний период, а также ветровые нагрузки в течение всего года. В связи с этим, прежде чем приступить к установке стропил, следует произвести необходимые расчеты, учитывая все возможные факторы и нюансы. Конечно, заказать просчет стропил можно в различных строительных компаниях, однако, подобная услуга обойдется в довольно приличную сумму, поэтому оптимальным вариантом может стать самостоятельный расчет. Итак, как рассчитать стропильную систему крыши правильно? Разумеется, прежде чем перейти к главному вопросу, стоит изучить особенности стропил и разновидности конструкции.

Особенности стропильной системы

Чтобы сделать расчет стропильной системы, следует понимать, что она собой представляет. Итак, стропила – это несущая конструкция кровли, которая принимает на себя все внешние нагрузки, в виде снежных наносов, сильных ливней или шквальных ветров. Главные ее элементы – это:

• мауэрлат – основание крыши под стропила;
• вертикальные стойки – необходимы для максимальной устойчивости стропильной системы;
• стропильные наклонные ноги – определяют наклон ската крыши и ее общий вид;
• прогоны – выделяют боковые и коньковые разновидности прогонов, элементы необходимы для скрепления и поддержания стропильных ног;
• затяжки, ригели – фиксирующие элементы;
• подкосы – диагональные поддерживающие брусья, придающие устойчивость стропилам;
• конек – верхний брус, укладываемый в месте стыка двух скатов кровли;
• кобылки – элемент, позволяющий увеличить длину недостаточно длинных стропил в случае монтажа свеса крыши;
• ферма – совокупность стоек, раскосов, обрешетки и прочих элементов, составляющих основу кровельной системы.

Приступая к расчету стропил, следует произвести расчет каждого отдельного элемента. Также важно соблюдать требования к стропильной системе, это поможет выбрать правильный материал, а также создать наиболее прочную и долговечную кровлю.

Основные требования при выборе материала стропил

Сегодня, довольно многие владельцы собственных домов отдают предпочтение кровлям из древесины. Как правило, стропильная система производится из хвойных древесных пород. При этом брус должен обладать влажностью не более 20 %. Это, так называемая, воздушно-сухая древесина, которая отличается необходимой прочностью и легкостью. Кроме процента влажности при выборе дерева следует соблюдать и такие условия, как:

• наличие минимального количества сучков, трещин и других возможных дефектов, для этого стоит выбирать древесину 1 или 2 сорта. При выборе дерева 3 сорта следует обращать внимание, чтобы на 1 м доски или бруса было не более 3-4 сучков высотой до 3 см, а при наличии трещин, их длина и глубина должны быть небольшими;
• для несущих, капитальных элементов, таких как стропильные ноги, мауэрлат, конек и так далее, рекомендуется использовать брус толщиной более 5 см, оптимально применять изделия с квадратным или прямоугольным сечением от 10 до 20 см;
• при выборе хвойных досок допускается длина изделий до 6,5 м, а если используются лиственные породы, то длина пиломатериала не должна превышать 4,5 м. Как правило, лиственные породы используются для таких конструктивных частей, как прогоны и мауэрлат. Также стоит отдавать предпочтение твердым породам.

Важно! Вся возводимая система должна обладать жесткостью и прочностью. То есть готовая конструкция должна иметь надежную фиксацию и быть неподвижной. Если хоть один элемент не соответствует данному требованию, то велика вероятность того, что крыша может быть разрушена при ураганном ветре либо сильном снегопаде, при этом будет неважно как правильно произведен расчет деревянных стропил крыши. В самой плачевной ситуации разрушена будет не только кровля, но и стены строения. Также стоит иметь в виду, что стропильную систему следует делать легкой, особенно в случае, когда используются деревянные несущие стены. Чтобы иметь возможность применять прочные и надежные балки, но при этом не утяжелять конструкцию, рекомендуется выбирать пиломатериал с низким процентом влажности, то есть примерно 10-15 %. Также не стоит забывать про обработку деревянных элементов антисептиками, антипиренами, гидрофобизаторами и другими защитными препаратами. Прежде чем приступить к вопросу, как же правильно рассчитать стропильную систему, следует получить представления о видах стропил.

Видео по теме:

Разновидности стропил

Конкретный вид стропил зависит от типа крыши и, производя расчет стропильной системы, это следует учитывать. Например, кровля может быть двухскатной или четырехскатной, соответственно и стропила будут рассчитываться по-разному. При этом наличие конструктивных элементов и принцип их монтажа остается практические неизменным. Сегодня принято выделять 2 основные разновидности стропильных систем.

1. Наслонные стропила – в этом случае стропильные ноги опираются на стены строения, а их середину подпирает промежуточная опора. Монтируется подобная система в случае необходимости, если делать пролеты длиной более 5-7 м. Каждая дополнительная опора может увеличить длину пролета на 3-4 м.
2. Висячие стропила – устанавливаются, когда расстояние между наружными стенами, на которые устанавливается стропильная система не более 6,5 м.

Выбрав конкретный тип кровли, а также разновидность стропильной системы, можно переходить к выполнению всех необходимых расчетов, то есть расчета сечения стропил, нагрузки, длины и высоты балок и так далее.

Расчет нагрузки на стропила

Проводя расчет стропил крыши самостоятельно, рекомендуется принимать увеличенные параметры, благодаря чему можно иметь определенный запас прочности кровли. Конечно, при этом увеличиться расход стройматериалов, однако, вопросы безопасности дома все же стоит выносить на первое место. Итак, первым делом стоит брать во внимание все возможные нагрузки, которые будут воздействовать на кровельную конструкцию. В частности, к таким нагрузкам можно отнести снеговые и ветровые нагрузки. Также при расчете нагрузки на стропильную систему стоит учитывать довольно много особенностей. Включая такие факторы, как:

• вес кровельного материала;
• вес обрешетки;
• вес утеплителя, гидро- и пароизоляции;
• вес стропильной системы.

Только рассчитав каждый пункт, можно сделать расчет стропильной системы. Например, формула для расчета снеговой нагрузки будет выглядеть следующим образом:

S = Sрасч.·μ,где S – это искомый параметр, Sрасч. – значение веса снега на 1 кв.м, которое следует брать из действующих на определенной территории СНиПов, а μ – коэффициент, рассчитанный из угла наклона крыши. Для расчета ветровой нагрузки, также можно воспользоваться формулой:

Wm = Wo·k·c,где Wo – это нормативный параметр ветрового давления, определяемый по СНиПам, действующим в регионе, k – это коэффициент, ветрового давления, зависящий от высоты крыши над землей и с – это аэродинамический коэффициент, который зависит от формы кровли. Зная все исходные величины сделать расчеты не составит труда. Однако, сегодня совсем не обязательно все необходимые измерения и расчеты производить в ручном режиме. Ведь для этих целей созданы специальные программы, например, программа для расчета стропильной системы или программа расчета стропил и ферм. К таким программам можно отнести:

• Stropila;
• AutoCAD;
• Аркон;
• Онлайн сервисы расчета (строительные калькуляторы).

Каков принцип работ такого ПО? Он довольно прост, необходимо ввести все параметры из СНиПов или плана строения в соответствующие окна или строки, после чего нажать кнопку «рассчитать» и программа выдаст результат. Как правило, данные ресурсы включают в себя все необходимые расчеты, то есть ветровую и снеговую нагрузку, а также расчет суммарной нагрузки, расчет распределенной нагрузки, расчёт стропильной системы и так далее. Также в программах имеются карты со значением ветрового давления и веса снегового покрова во всех регионах. Сделать вычисления в подобных приложениях смогут даже не подготовленные пользователи, при этом все параметры будут наиболее точными. Кроме того, следует иметь в виду, что определенные параметры являются постоянными и их можно узнать в инструкциях к стройматериалам либо в интернете.

Вид кровельного покрытия и его вес

В зависимости от того, какой планируется использовать материал для кровли, изменяются и нагрузка на стропильные системы. Практически все виды покрытий имеют фиксированный вес, благодаря чему производить расчет довольно легко. Рассмотрим значение веса основных разновидностей кровельных покрытий, которые предоставляют производители при изготовлении.

Название кровельного материала	Удельный вес в кг на 1 кв.м крыши
Металлочерепица	4-5
Профнастил	4-5
Ондулин	4-6
Битумная черепица	8-12
Шифер	10-15
Керамическая черепица	35-50
Цементно-песчаная черепица	40-50

Что касается массы чернового настила, стропильной системы и обрешетки, то данные значения принято считать стандартными. В частности, черновая кровельная конструкция будет иметь вес 18-20 кг/кв.м, деревянная обрешетка – 8-10 кг/кв.м и стропила – 15-20 кг/кв.м. Суммируя все значения можно легко найти искомый параметр нагрузки на стропильную систему.

Расчет стропил

После того, как нагрузка определена, можно переходить к такому пункту, как расчет стропильной системы. Необходимо определить нагрузку на каждую стропильную ногу, чтобы понять, какое сечение должно быть у стропил, их прочность и сколько потребуется леса для стропил в каждом конкретном случае. Формула для расчета нагрузки на каждую стропильную ногу выглядит следующим образом:

Qr=A·Q,где Qr – искомая величина, измеряемая в кг/м, А – шаг стропил, измеряемый в метрах и Q – это общая нагрузка, действующая на 1 кв.м кровли, измеряется в кг/кв.м (именно данная величина была найдена в расчетах, производимых ранее). Посчитать нагрузку также можно в автоматизированном режиме, с помощью программ. Различные приложения позволяют сделать расчет сечения стропил, их количество, высоту и многие другие параметры. Важно! Производя расчет стропильной системы, всегда следует округлять параметры в большую сторону, так как это позволяет увеличить прочность кровельной конструкции.

Сделать необходимые расчеты самостоятельно совсем не сложно. Конечно, если знаний в данном вопросе недостаточно, то всегда можно обратиться к специалистам. Однако, огромное разнообразие автоматизированных программ, может помочь справиться с расчетом стропильной системы без особых хлопот. Важно помнить, что от правильности производимых подсчетов зависит не только прочность и надежность крыши, но и безопасность жильцов дома.

Видео по теме:

Посмотрите еще статьи:

kryshagid.ru

---

•
  Деревянно алюминиевые окна
•
  Оконные откосы из пластика
•
  Устройство грядок по методу лядова
•
  Штепсельные розетки что это такое
•
  Регулировка окон регулировка фурнитуры
•
  Статьи про недвижимость
•
  Консервация на зиму дома
•
  Как на зиму приготовить виноград
•
  Подложка под бассейн
•
  Diy что значит
•
  Муфтовое соединение трубопроводов
