Композитная арматура: применение в строительстве, характеристики и сравнение. Композитная арматура в строительстве

виды, характеристики, плюсы и минусы, область применение в строительстве.

Сравнительно недавно металлическая арматура была не просто самой распространенной – она была единственным в своем роде материалом. Неудивительно, что все армирование бетона выполнялось с её помощью. Но сегодня рынок насыщен многочисленными аналогами, большинство из которых превосходит металлические пруты по ряду параметров. Одним из них является арматура композитная, так же известная как пластиковая. Рассмотрим подробно, что она собой представляет.

Что такое композитная арматура?

Внешне она похожа на классические металлические пруты, но основным материалом при её изготовлении являются волокна из углерода, базальта, стекла или арамида. Они скрепляются воедино специальными термопластичными или термореактивными полимерами, придающими им высокую прочность и долговечность.

Неметаллическая арматура может иметь на поверхности специальные ребра, что повышает качество сцепления с бетоном при армировании. В некоторых случаях поверхность просто густо посыпается песком. Прилипая к ещё не застывшему полимеру, он также улучшает сцепление, но благодаря простоте изготовления стоимость материала значительно ниже.

Кроме того, в продаже имеется гладкая пластиковая арматура. Она имеет сравнительно невысокую цену, но малое сцепление существенно ограничивает сферу применения. Её не используют в качестве основной рабочей арматуры – только как вспомогательную. При армировании крупных массивов бетона (фундамент, толстые стены) пруты не укладываются на основание, а собираются в каркас. Основные пруты, которые будут улучшать качества бетона, имеют ребра. А гладкие применяется именно для сборки каркаса – на них приходится минимальная нагрузка. Поэтому возможно использование более простого материала для снижения затрат на строительство.

Где она применяется?

Применение композитной арматуры стремительно набирает популярность. Она используется при возведении различных объектов:

• малоэтажные здания;
• монолитное строительство с легкими и тяжелыми бетонами;
• дорожные полотна, основание железных дорог;
• железобетонные плиты перекрытия;
• мосты;
• путепроводы.

Кроме того, высокое качество продукции приводит к тому, что арматура из пластика часто применяется при изготовлении бетонных изделий, как с предварительным напряжением, так и без него. Опоры для линий электропередач, осветительные опоры, поребрики, заборные плиты, шпалы для железных дорог – это далеко не полный список железобетонной продукции, при изготовлении которое используется арматура неметаллическая композитная.

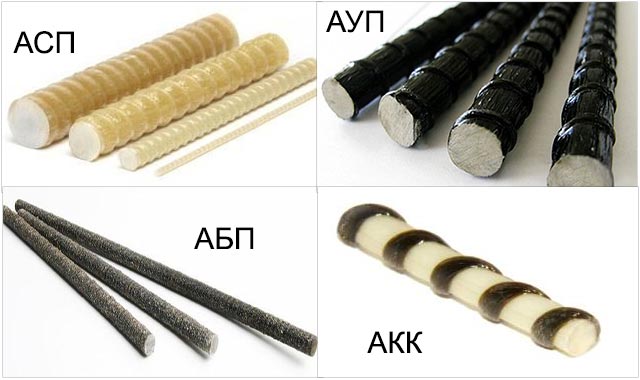

Виды арматуры

Теперь расскажем поподробнее из каких материалов изготавливается неметаллическая композитная арматура. Наиболее распространенными на сегодняшний день являются следующие разновидности:

• АСП или стеклопластиковая. Изготавливается из стекловолокна, пропитанного термореактивной смолой, выполняющей функцию связующего материала. Главным достоинством является малый вес и высокая прочность;
• АУП или углепластиковая. Основным материалом при их изготовлении выступают углеводородные волокна. Обладая высокой прочностью, эта она имеет определенные недостатки. Главным из них является высокая цена. Именно из-за неё она не получила широкого распространения;
• АБП или базальтопластиковая. Создается из базальтового волокна и органических смол. Имеет меньшую прочность, чем стеклопластиковая, зато может применяться в агрессивных средах – солях, газах, щелочах и кислотах, что делает её весьма востребованным строительным материалом;
• АКК или комбинированная. Как понятно из названия, эта пластиковая арматура изготавливается из волокон разного типа – а конкретно из базальтопластиковых и стеклопластиковых. Является компромиссом между чистыми видами, частично сохраняя их достоинства.

Разумеется, все рассмотренные материалы в полной мере подходят под ГОСТ 31938-2012, регулирующий все характеристики нового материала. Благодаря такому многообразию использование композитной арматуры становится всё более широким. Для возведения любого объекта может быть подобран вариант, подходящий по стоимости, прочности и другим характеристикам.

Также в некоторых случаях можно увидеть пруты разного цвета. Некоторые продавцы утверждают, что цвет влияет на прочность, химическую стойкость и другие параметры. На самом деле это не более, чем рекламный ход. Красящий пигмент никак не влияет на важные технические характеристики материала – не улучшает и не ухудшает его. Главное назначение – придание внешнего вида (опять же рекламный ход, заставляющий потенциального покупателя обратить внимание на конкретную продукцию) и упрощение визуального распознавания прутов разной толщины.

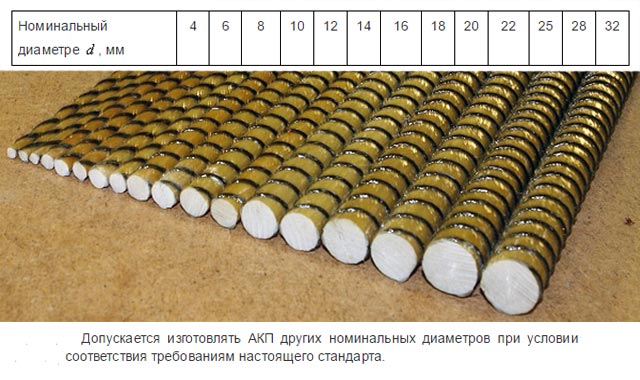

Композитная арматура какого диаметра существует?

Как в случае с металлической, диаметр композитной арматуры может быть различным. Наиболее востребованы материалы диаметром от 4 до 32 миллиметров – они полностью удовлетворяют требованиям строителей как при заливке фундамента для бани или гаража, так и при строительстве многоэтажного монолитного дома.

Однако некоторые покупатели, не слишком хорошо разбирающиеся в торговле, удивляются, что при собственноручном замере диаметр не соответствует тому, что был заявлен в магазине. Здесь нет ничего удивительного. Во-первых, погрешность в несколько всегда может иметь место – даже при замере одного прута в разных точках. Но это практически не влияет на прочность материала, поэтому ГОСТ предусматривает такие перепады. Во-вторых, изучая характеристики композитной арматуры, вы читаете про номинальный диаметр. Также существует внешний (при проведении замеров по выступающим ребрам) и внутренний (при замере по самому стержню). Номинальный же, который присваивается материалу, является средним арифметическим между внешним и внутренним.

Также при строительстве нередко используют сетку из композитной арматуры. Тонкие волокна и высокая гибкость значительно упрощают процесс выравнивая потолков и стен (если накладываемый слой штукатурки имеет толщину 1.5-2.5 сантиметра и более), а также прекрасно подходят для армирования бетонной стяжки.

Когда с этим разобрались, будет полезно рассказать о плюсах и минусах композитной арматуры, чтобы каждый потенциальный покупатель решил – подходит ему этот материал или же лучше поискать другой.

Основные достоинства

Для начала расскажем про преимущества композитной арматуры, позволившие ей стать настолько популярным строительным материалом:

1. Высокая прочность – по некоторым данным строительная полимерная арматура из стеклопластика в 10 раз прочнее, чем такая же по диаметру металлическая.
2. Экологическая чистота. Материал не вредит окружающей среде, не выделяет даже при длительной эксплуатации и контакте с открытым огнем токсичные вещества.
3. Низкий коэффициент теплопроводности снижает теплопотери здания.
4. Устойчивость перед коррозией – даже если при работе материал напрямую контактирует с водой, газом или агрессивной средой, он способен прослужить многие годы, не снижая изначальных эксплуатационных характеристик.

Кроме прекрасных строительных свойств использование композитной арматуры в строительстве оправдано по причине удобства рабочих. Она обладает большей гибкостью, чем металлическая, но при этом, как уже говорилось, имеет высокую прочность. Благодаря таким качествам создание каркаса становится значительно более легким и простым. Для обеспечения высокой надежности угловых соединений теперь не обязательно использовать специальные станки, чтобы сгибать арматуру.

Также в положительные свойства композитной арматуры можно вписать коэффициент температурного расширения близкий с бетоном. Если армированный бетон нагревается или охлаждается, то он не разрушается, так как пластиковая арматура расширяется и сужается вместе с ним.

Имеет ли материал недостатки?

Каждый строительный материал имеет определенные недостатки. Поэтому знать про минусы композитной арматуры не менее важно, чем про достоинства. Перечислим основные из них:

1. Малая упругость. Как показывают испытания, пластиковая арматура имеет упругость примерно в 4 раза ниже, чем у такой же по диаметру металлической. Поэтому при армировании крупных объемов бетона нужно использовать в 4 раза больше арматуры, что весьма не дешево.
2. Опасность резки. Если металлический прут можно разрезать или распилить без лишних проблем, то когда распиливается неметаллическая арматура в воздух попадает большое количество микроскопических частиц стекловолокна. При попадании в дыхательные пути или глаза они могут стать причиной множественных микротравм.
3. Низкая пластичность. Материал практически лишен пластичности. Поэтому, чтобы согнуть прут, необходимо нагреть его до нужной температуры. Очень важно не превысить отметку в 300 градусов по Цельсию – это приведет к потере несущих свойств.

Как видите, пластиковая арматура имеет как важные преимущества, так и серьезные недостатки. Серьёзно подумайте, прежде чем окончательно определиться с выбором подходящей арматуры для строительства.

Теперь вы знаете, что такое композитная арматура, а также разбираетесь в её плюсах и минусах. Это позволит легко сделать правильный выбор, о котором не придется сожалеть впоследствии. К тому же, разбираясь в основных свойствах материала, можно легко решить, в каких случаях он станет лучшим выбором, а когда желательно отдать предпочтение другим аналогам.

vseoarmature.ru

Композитная арматура - применение в строительстве, характеристики и сравнение

Изобретение композитной арматуры знатоки строительного дела относят к 60-м годам прошлого столетия. В этот период в США и в Советском Союзе были начаты активные исследования ее свойств.

Однако, несмотря на достаточно солидный возраст, данный материал до сих пор не знаком большинству застройщиков. Восполнить пробел знаний о стеклопластиковой арматуре, ее свойствах, достоинствах и недостатках вам поможет эта статья.

Попутно отметим, что материал этот весьма спорный. Производители хвалят его на все лады, а строители-практики относятся с недоверием. Простые граждане смотрят на тех и на других, не зная кому верить.

Что такое композитная арматура, как она производится и где применяется?

Коротко структуру композитной арматуры можно охарактеризовать как «волокно в пластике». Ее основа – стойкие к разрыву нити из углерода, стекла или базальта. Жесткость композитному стержню придает эпоксидная смола, обволакивающая волокна.

Для лучшего сцепления с бетоном на прутья наматывается тонкий шнур. Он сделан из того же самого материала, что и основной стержень. Шнур создает винтовой рельеф, как у стальной. Твердение эпоксидной смолы происходит в сушильной камере. На выходе из нее композитную арматуру немного вытягивают и нарезают. Некоторые производители до момента твердения полимера обсыпают пластиковые стержни песком для улучшения сцепления с бетоном гладких участков.

Область применения стеклопластиковой арматуры нельзя назвать очень широкой. Ее используют в качестве гибких связей между облицовкой фасада и несущей стеной, а также укладывают в дорожные плиты и опалубку резервуаров. В каркасах, усиливающих ленточные фундаменты и бетонные полы, пластиковую арматуру применяют не так часто.

Ставить композитные стержни в плиты перекрытия, перемычки и другие конструкции, работающие на растяжение, не рекомендуется. Причина – повышенная гибкость данного материала.

Физические свойства композитной арматуры

Модуль упругости у полимерного композита существенно ниже, чем у стали (от 60 до 130 против 200 ГПа). Это значит, что там, где металл вступает в работу, предохраняя бетон от образования трещин, пластик еще продолжает сгибаться. Прочность на разрыв у стеклопластикового стержня в 2,5 раза выше, чем у стального.

Основные прочностные параметры композитной арматуры содержатся в таблице №4 ГОСТ 31938-2012

Здесь мы видим основные классы композитного материала: АСК (стеклопластиковая композитная), АБК (базальтовое волокно), АУК (углеродная), ААК (арамидокомпозитная) и АКК (комбинированная – стекло + базальт).

Наименее прочная, но самая дешевая — арматура из стекловолокна и базальтовый композит. Самый надежный и вместе с тем самый дорогой материал делают на основе углеродного волокна (АУК).

К прочностным свойствам материала мы еще вернемся, когда будем сравнивать его с металлом.

А пока рассмотрим другие характеристики данного материала:

• К положительным качествам композита относится его химическая инертность. Он не боится коррозии и воздействия агрессивных веществ (щелочной среды бетона, морской воды, дорожных химреагентов и кислот).
• Вес пластиковой арматуры в 3-4 раза меньше, чем стальной. Это дает экономию при транспортировке.
• Низкая теплопроводность материала улучшает энергосберегающие характеристики конструкции (нет мостиков холода).
• Композитная арматура не проводит электричества. В конструкциях, где она используется, не возникает коротких замыканий электропроводки и блуждающих токов.
• Композитный пластик магнитноинертен и радиопрозрачен. Это позволяет использовать его в строительстве сооружений, где должен быть исключен фактор экранирования электромагнитных волн.

Стеклопластиковый стержень под 90 градусов на стройке не согнешь

Недостатки композитной арматуры:

• Невозможность гибки с малым радиусом в условиях стройки. Гнутый стержень нужно заранее заказывать у производителя.
• Невозможность сваривать каркас (минус относительный, поскольку даже для стальной арматуры лучший способ соединения – вязка, а не сварка).
• Низкая термостойкость. При сильном нагреве и пожаре бетонная конструкция, армированная композитными стержнями, разрушается. Стекловолокно не боится высокой температуры, но связующий ее пластик теряет прочность при нагреве выше +200 С.
• Старение. Общий минус всех полимеров. Неметаллическая арматура не исключение. Ее производители завышают срок эксплуатации до 80-100 лет.

Вязка пластиковыми хомутами или стальной проволокой – единственный возможный метод сборки каркаса

Какая арматура лучше металлическая или стеклопластиковая?

Один из главных аргументов, приводимых в пользу стеклопластиковой при сравнении с металлической арматурой, – более низкая цена. Однако, заглянув в ценники металлобаз, вы увидите, что это не так. Стоимость металла в среднем на 20-25% ниже композита.

Причина путаницы состоит в том, что продавцы пластика берут в расчет так называемый «эквивалент» диаметра. Логика здесь такая: неметаллическая арматура на разрыв прочнее строительной стали. Поэтому полимерный стержень меньшего диаметра выдержит такую же нагрузку, как и более толстая стальная арматура. На основании  этого делается вывод: для армирования конструкции пластика нужно меньше, чем металла. Отсюда и появляется более «низкая» цена.

Для аргументированного сравнения композита с металлом необходим нормативный документ. Сегодня такое руководство уже имеется. Это приложение «Л» к приказу Минстроя России № 493/пр от 08.07. 2016 г.

В пункте Л.2.3. малопонятном для рядовых застройщиков, но весьма интересном для профессионалов содержатся два понижающих коэффициента для всех видов композитной арматуры.

Для примера рассмотрим самую распространенную стеклопластиковую (АСК):

• При действии продолжительной нагрузки предел ее прочности на растяжение должен умножаться на 0,3. То есть, вместо 800 МПа мы получаем 240 МПа (800х0,3=240).
• Если конструкция работает на открытом воздухе, то полученный результат нужно умножить еще на 0,7 (240 МПа х 0,7 = 168 МПа).

Таблица с понижающим коэффициентом для композитной арматуры

Таблица с коэффициентами, учитывающими условия эксплуатации

Далее, как требует норматив, полученные 168 МПа нужно разделить на коэффициент надежности (запас прочности), равный 1,5. В итоге мы получим 112 МПа.

Теперь можно корректно сравнивать прочность пластиковой арматуры с металлической. Для примера возьмем строительную сталь марки А500. У нее предельное сопротивление растяжению с учетом запаса прочности составляет 378 МПа. У стеклопластикового композита мы получили всего 112 МПа.

Наше маленькое исследование наглядно иллюстрирует таблица реальной, а не теоретической равнопрочной замены стальной арматуры на композитную. Ей можно пользоваться при выборе и покупке.

Просмотрев данную таблицу, нетрудно заметить, что пластика для равноценной замены металла требуется не меньше, а больше металла. Только самый дорогой углеродоволоконный материал (АУК) превосходит сталь равного с ним диаметра.

Сортамент и цена композитной арматуры

Самая востребованная на стройке – арматура из стеклопластикового композита. Ее сортамент и средние цены мы свели в одну таблицу.

О том, сколько весит пластиковая арматура разных диаметров вы можете получить информацию из таблицы ниже.

Продают материал в бухтах по 200, 100 и 50 метров и в виде стержней любой длины.

Выводы и рекомендации

Принимая во внимание ценовой фактор (равнопрочный со сталью композит обойдется дороже) мы не можем рекомендовать композитную арматуру для повсеместного применения в частном строительстве.

Для армирования ригелей, плит перекрытия, несущих балок, колонн и диафрагм жесткости специалисты настойчиво советуют не ставить ее. Как конструктивную такую арматуру использовать можно. Для армирования плитных фундаментов она может использоваться.

Плитный фундамент с каркасом из стеклопластиковой арматуры

Для усиления свайных ростверков и ленточных фундаментов лучше купить стальные прутья.

greensector.ru

Стеклопластиковая арматура – недостатки и преимущества

Стеклопластиковая арматура, которая появилась на строительном рынке относительно недавно, имеет как достоинства, так и недостатки, о которых обязательно должен быть осведомлен потребитель. Несмотря на заверения производителей в том, что данная продукция является полноценной заменой металлической арматуры, не во всех ситуациях ее применение можно считать обоснованным.

Каркас монолитной плиты из композитной арматуры

Что собой представляет арматура из стеклопластика

Так называемая композитная арматура – это стержень из стеклопластика, вокруг которого намотана углепластиковая нить, служащая не только для усиления конструкции такого изделия, но и для обеспечения его надежного сцепления с бетонным раствором. У арматуры данного типа есть как плюсы, так и минусы, и к ее использованию следует подходить очень взвешенно.

Элементами для фиксации углепластиковых арматурных прутков между собой служат пластиковые хомуты. Удобно, что для соединения элементов такой арматуры не требуется использование сварки, что, несомненно, является большим плюсом.

Скрепление стеклопластиковой арматуры с помощью фиксаторов и хомутов

Оценивая целесообразность использования стеклопластиковой арматуры, необходимо рассмотреть все плюсы и минусы ее применения в отдельных ситуациях. Такой подход позволит обеспечить высокую эффективность этого материала как средства укрепления строительных конструкций различного назначения.

Если не учитывать характеристики стеклопластиковой арматуры и не сопоставлять их с параметрами аналогичных изделий, изготовленных из металла, можно нанести серьезный вред будущей строительной конструкции или элементам отделки. Именно поэтому прежде чем приступать к выбору элементов для армирования конструкций из бетона, следует разобраться, в каких случаях применение тех или иных изделий является более целесообразным.

Физико-механические свойства композитной арматуры различных типов

Основные преимущества

Среди преимуществ, которыми отличается углепластиковая арматура, стоит выделить следующие.

• Важным преимуществом стеклопластиковой арматуры является ее небольшой удельный вес, что дает возможность использовать ее для армирования легких конструкций из ячеистого бетона и некоторых других строительных материалов. Это позволяет значительно снизить вес конструкций, которые армируются с ее помощью. Между тем вес обычной бетонной конструкции при использовании стеклопластиковой арматуры снизится незначительно, так как сам строительный материал обладает внушительной массой.
• Низкая теплопроводность также относится к преимуществам стеклопластиковой арматуры. При использовании такой арматуры в бетонных конструкциях не образуется мостиков холода (чего нельзя сказать об армирующих элементах из металла), что значительно улучшает их теплоизоляционные параметры.
• Высокая гибкость стеклопластиковой арматуры позволяет отгружать ее заказчику в бухтах, а не нарезанной отдельными прутками. Благодаря компактной форме упаковки транспортировать такую арматуру значительно проще, для чего можно использовать багажник любого легкового автомобиля, а это серьезно сокращает расходы на доставку материала к месту выполнения строительных работ. Использование армирующих элементов, которые отгружаются не нарезанными прутками, а в бухтах, позволяет также снизить расходы материала за счет уменьшения количества нахлестов. Это положительным образом сказывается как на прочностных характеристиках будущей бетонной конструкции, так и на ее стоимости, что особенно важно при выполнении строительных работ.
• Достаточно спорным считается такое преимущество стеклопластиковой арматуры, как ее долговечность внутри бетонной конструкции. Арматура из металла, находясь в изолированном состоянии, также не подвергается негативному влиянию внешних факторов, что обеспечивает долговечность ее использования.
• Углепластиковая арматура – это диэлектрический материал, что является преимуществом изделий из данного материала. Проводящая электрический ток металлическая арматура больше подвержена коррозии, что негативным образом сказывается на ее долговечности.
• По сравнению с армирующими элементами из металла, стеклопластиковые изделия не подвержены воздействию химически активных сред. Такое преимущество стеклопластиковой арматуры особенно актуально в случаях возведения строений в зимнее время, когда в бетон добавляются различные солевые растворы, ускоряющие процесс застывания.
• Являясь диэлектриком, углепластиковая арматура не создает радиопомех внутри здания, в отличие от металлических прутков. Такое преимущество важно тогда, когда в бетонной конструкции имеется много армирующих элементов. В противном случае использование композитной арматуры не станет минусом, но будет не столь актуально.

Главные достоинства композитной арматуры

Имеются у стеклопластиковой арматуры и недостатки, о которых также следует знать ее потенциальным потребителям.

Главные недостатки

Недостатки стеклопластиковой арматуры связаны со следующими ее характеристиками.

• К минусам стеклопластиковой арматуры относится, в частности, то, что она не выдерживает воздействия высоких температур. В то же время сложно представить ситуацию, когда арматурный каркас, находящийся внутри бетона, может быть нагрет до температуры 200 градусов.
• Достаточно высокая стоимость – это условный недостаток, если учитывать тот факт, что для армирования бетонных конструкций можно использовать стеклопластиковую арматуру меньшего диаметра в сравнении с изделиями из металла.
• Арматура из углепластика плохо гнется. Этот недостаток ограничивает ее использование при создании укрепляющих каркасов для бетонных конструкций. Между тем выполнить гнутые участки арматурного каркаса можно и из стальных элементов, а затем нарастить их при помощи стеклопластиковых прутков.
• Арматура, изготовленная из стеклопластика, плохо выдерживает нагрузки на излом, что очень критично для бетонных конструкций. Соответственно, их усиливающий каркас должен успешно выдерживать такие нагрузки, чем не может похвастаться арматура, выполненная из композитных материалов.
• В отличие от металлического арматурного каркаса, стеклопластиковые изделия обладают меньшей жесткостью. Из-за этого недостатка они плохо переносят вибрационные нагрузки, возникающие при их заливке с помощью автомобильного миксера. При использовании такой техники арматурный каркас подвергается значительным механическим нагрузкам, которые могут вызвать его поломку и нарушение пространственного положения его элементов, поэтому к жесткости подобных бетонных конструкций предъявляются достаточно высокие требования.

Разрыв арматуры в следствии недостаточного связующего в структуре стержня

Рассматривая преимущества и недостатки стеклопластиковой арматуры, сложно сказать, насколько она лучше или хуже изготовленной из металла. В любом случае к выбору этого материала следует подходить очень обоснованно, используя его для решения тех задач, для которых он действительно предназначен.

Сферы применения стеклопластиковой арматуры

Арматура, изготовленная из композитных материалов, правила укладки которой несложно изучить по соответствующим видео, используется и в капитальном, и в частном строительстве. Поскольку капитальное строительство осуществляется силами квалифицированных специалистов, которые хорошо знакомы с нюансами и недостатками применения тех или иных строительных материалов, остановимся на особенностях использования такого материала при возведении частных малоэтажных строений.

Сферы использования композитной арматуры

• Арматура, изготовленная из композитных материалов, успешно используется для укрепления фундаментных конструкций следующих типов: ленточных, высота которых больше, чем глубина промерзания почвы, и плитных. Применение арматуры из углепластика для укрепления фундаментов целесообразно лишь в тех случаях, когда строение возводится на хорошем грунте, где бетонные основания не будут подвергаться нагрузкам на излом, которые стеклопластиковые элементы могут просто не выдержать.
• При помощи стеклопластиковой арматуры укрепляют стены, кладка которых выполняется из кирпича, газосиликатных и других блоков. Следует отметить, что в качестве связующего элемента стен композитная арматура очень популярна среди частных застройщиков, которые используют ее не только для укрепления кладки несущих конструкций, но и для обеспечения их связки с облицовочными перегородками.
• Этот материал активно используется и для связки элементов многослойных панелей. Структура последних включает в себя слой утеплителя и бетонные элементы, которые и связываются между собой при помощи стеклопластиковой арматуры.
• Благодаря тому, что арматура рассматриваемого типа лишена такого недостатка, как подверженность коррозии, ее часто используют для укрепления различных гидротехнических сооружений (к примеру, плотин и бассейнов).
• В тех случаях, когда необходимо эффективно увеличить жесткость клееных деревянных балок, их также укрепляют при помощи стеклопластиковой арматуры.
• Используется этот материал и в дорожном строительстве: с его помощью укрепляют слой асфальтового полотна, который подвергается повышенным нагрузкам в процессе своей эксплуатации.

Резюмируя все вышесказанное, следует отметить, что применять стеклопластиковую арматуру можно достаточно эффективно, если учитывать ее недостатки и связанные с ними ограничения, которые оговариваются производителем.

Способна ли арматура из стеклопластика заменить аналоги из металла

Несмотря на то, что арматура, изготовленная из композитных материалов, является достаточно новым материалом на строительном рынке, уже можно найти множество рекомендаций (и даже видео) по ее применению. Учитывая данные рекомендации, можно сделать вывод о том, что применять стеклопластиковую арматуру лучше всего для укрепления стен, возводимых из кирпича и строительных блоков, а также для связи несущих стен с межкомнатными перегородками.

Усиление стен из газосиликатных блоков 4-миллиметровой композитной арматурой

Преимуществами использования такой арматуры является то, что она не подвержена коррозии, а также что она не создает мостиков холода, как это происходит с армирующими прутками из металла. Использование такой арматуры для укрепления фундаментных конструкций обосновано в тех случаях, когда возводится не слишком тяжелая постройка и строительство осуществляется на грунте, отличающемся высокой устойчивостью.

В любом случае успешность использования этого нового строительного материала пока не подтверждена длительной практикой, поэтому, применяя его, любой застройщик действует на свой страх и риск. Специалисты, имеющие большой опыт в строительстве, рекомендуют для конструкций, к которым предъявляются высокие требования по надежности, устойчивости и долговечности, использовать все же армирующие каркасы, изготовленные из традиционных металлических элементов.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Композитная арматура для фундамента - отзывы инженеров технология

Традиционные строительные материалы регулярно совершенствуются, обретая новые эксплуатационные характеристики и наращивая качество существующих технических параметров. При этом наблюдается и тенденция вытеснения классических подходов в строительстве инновационными решениями. К таким относится и успешное вхождение на рынок стройматериалов композитной арматуры.

Хотя споры о том, насколько применение данного материала в качестве замены стальных прутьев, все еще актуальны, целый ряд ее преимуществ бесспорен и давно оценен специалистами. В частности, композитная арматура для фундамента, отзывы инженеров о которой подчеркивают ее прочность и легкость в использовании, становится все популярнее и расширяет сферы применения.

Что представляет собой композитная арматура?

Главной особенностью данного материала является его неметаллическое происхождение. Хотя основной перечень функций таких стержней предполагает обеспечение весьма ответственных несущих задач, они изготавливаются не из стали, как это делается в случае с классической арматурой.

Тем не менее, схожим эксплуатационным характеристикам в полной мере соответствуют композитные волокна из стекла, базальта, углерода и арамида. Именно эти компоненты, а также их комбинации закладываются в основу композитных прутьев. Собственно, отсюда и названия такой арматуры – стеклопластиковая, стеклоармированная или базальтопластиковая.

Однако, использования одних лишь синтетических волокон недостаточно для обеспечения высокой прочности и надежности тех же фундаментных сооружений. Обязательным этапом в процессе изготовления материала является прохождение обработки посредством термореактивных или термопластичных полимерных добавок. Благодаря им происходит отвержение структуры будущих стержней.

Далее, как и в случае со стальной арматурой, композитные аналоги наделяются ребрами и специальным покрытием из песка, что повышает связующие и адгезивные качества при контактах с бетонными заливками под фундамент.

Вернуться к содержанию

Достоинства композитной арматуры

Преимущества композитных материалов обусловлены использованием синтетического сырья. Таким образом обеспечиваются широкие возможности по внесению нужных физико-технических качеств материала, а также исключается или, по крайней мере, минимизируется влияние негативных факторов.

Так или иначе, большинство преимуществ ориентировано на армирование фундамента композитной арматурой с целью создания прочных и надежных основ для зданий и конструкций. Итак, среди достоинств синтетических стержней выделяются следующие:

• Высокие показатели прочности на разрыв. По сравнению с первоклассной арматурой из стали у композитного аналога эта характеристика выше в 2,5 раза;
• Производители дают гарантию до 100 лет. В результате эксплуатационный срок фундамента увеличивается в несколько раз;
• Температура не влияет на свойства арматуры. В коридоре от – 70 до +100 ºC стержни не утрачивают технические характеристики. Более того, при отрицательной температуре прочность композитов увеличивается на 35%;
• Исходя из природы используемого в изготовлении материала можно констатировать, что стеклопластиковая и другая синтетическая арматура полностью защищена от процессов коррозии, а также негативных кислотных и щелочных воздействий, что зачастую оказывается губительным для металлического армирования;



• Такая арматура полностью антистатична и не является электропроводником. Соответственно, при использовании материала можно не беспокоиться о создании радиопомех. И с другой стороны, электромагнитные поля никак не влияют на композитные прутья и их свойства;
• На теплопроводность металла строители не обращают внимания, так как с «мостиками холода», образуемыми от него, остается лишь смириться. Однако, композитная арматура для фундамента отзывы инженеров о которой отмечают минимальную теплопроводность, исключает теплопотери, повышая таким образом и энергосберегающую функцию дома;



• Кроме эксплуатационных качеств, стоит отметить легкость в обращении с такой арматурой. В первую очередь этому способствует скромная масса. Для наглядного примера: 100-метровый стержень может весить около 10 кг. Аналогичный стержень из стали будет весить примерно в 8-9 раз больше;
• Казалось бы, при очевидных преимуществах стоимость такого материала должна в разы превышать металлическое армирование. Но и по этому показателю композитная арматура выигрывает у стали – по цене она дешевле в среднем на 30%;
• Производители выпускают стеклопластиковые прутья любой длины и с различными параметрами ребер.

Вернуться к содержанию

Недостатки арматуры из композитов

Несмотря на все плюсы композитной арматуры, споры о целесообразности ее использования свидетельствуют и о наличии недостатков. В частности, отмечаются следующие минусы:

• Хотя композитная арматура отличается термостойкостью, специалисты отмечают низкий порог ее горения. По критериям огнеопасности такая арматура входит в группу самозатухающих материалов. Кроме того, если температура окружающей среды превышает 200 ºC, то материал утрачивает прочностные свойства;
• Коэффициент упругости композитной арматуры вызывает неоднозначные суждения. Если используется арматура композитная стеклопластиковая для фундамента, то низкий модуль упругости идет в плюс, но в случае ее применения для перекрытий могут возникнуть сложности в виде потребности в дополнительных расчетах надежности конструкции. Есть и другая сторона данного свойства. Если требуется формирование криволинейного армирования, то это технологическое решение придется рассчитывать заранее и деформировать стержень в заводских условиях, так как на стройплощадке выполнить эту операцию будет невозможно;



• В отличие от металлической арматуры, композитные стержни нельзя соединять путем сварки. Это несколько ограничивает функциональность материала, но, с учетом распространенного способа соединения вязкой, этот недостаток не столь существенен.

Вернуться к содержанию

Сферы применения

Синтетическое армирование нашло применение в различных областях промышленного и гражданского строительства. С его помощью возводят жилые дома, сооружают заводские комплексы, применяют в монтаже технологических конструкций и т.д.

Особенно распространено применение композитной арматуры в фундаментах для малоэтажных строений и коттеджей. Кроме того, композитные стержни хорошо себя проявляют в бетонных конструкциях. Это могут быть стеновые кладки с гибкими связками, а также устройство кирпичных и железобетонных сооружений.

Не обходятся современные строители без синтетического материала и там, где невозможно применение стальных прутьев. Например, в условиях мороза в растворы для кладки необходимо добавлять специальные добавки в виде ускорителей твердения и противоморозных присадок. Такие внесения негативно воздействуют на металлические стержни, но для композитной арматуры они безвредны.

Современные технологии дорожного строительства также предусматривают возможность использования синтетической арматуры. Ее применяют в сооружении покрытий, устройстве насыпей, для укрепления других элементов дорог, подвергающихся воздействию химически вредных реагентов. Как правило, использование композита в этой сфере предполагает одну цель – создание прочной связки с укрепляющим свойством. С этой целью стержни внедряются в дорожные откосы, конструкции мостов и различных полотен, испытывающих повышенные транспортные нагрузки.

Вернуться к содержанию

Технология монтажа композитной арматуры

В малоэтажном строительстве обычно используются композитные стержни, диаметр которых составляет 8 мм. Если сравнивать показатели прочности, таким прутьям будет соответствовать стальная арматура на 12 мм.

В итоге, композитная арматура ленточный фундамент из которой выполняется с заливкой бетонной смеси, позволяет качественно подготовить основу дома с минимальными затратами. Но для этого необходимо выполнение монтажа с соблюдением правил закладки фундамента и применением оптимальной схемы армирования:

Вначале формируется опалубка. Если планируется ее использование в будущем для других построек, то желательно предусмотреть для нее защиту в виде покрытия из пергамина;

Используя строительный уровень необходимо разметить площадку внутри опалубки, в рамках которой будет выполнена заливка бетонной массы. Здесь важно учесть, что армирующая сетка должна закладываться в основу фундамента так, чтобы ее края находились в 50 мм от границ опалубки. Чтобы выполнить это условие, на дно фундамента можно выложить кирпичи;

Далее выполняется непосредственная укладка композитной арматуры. Уже упоминалось, что электросварка в качестве способа связки прутьев не поможет в случае со стеклопластиком. Можно, конечно, использовать вязку, но самое надежное армирование фундамента композитами выполняется без соединений;

На следующем этапе укладываются поперечины, то есть горизонтальные армирующие перемычки. Здесь производится другая технологическая вязка, для которой следует использовать нейлоновые хомуты – в сущности, это пластиковая стяжка. Таким образом привязываются прутья и формируется сетка;

Заключительный этап предполагает заливку бетонной массой. Для композитной арматуры желательно использовать бетон марки 400.

Чтобы исключить воздушные пузыри, полученную бетонную основу следует утрамбовать строительными вибраторами. В дальнейшем обслуживание фундамента может производиться по общим правилам, как и при армировании стальными прутьями.

Не нашли ответов в статье? Больше информации по теме:

dachaorg.ru

плюсы и минусы, армирование композитной арматурой

Несмотря на то, что арматура из композитных материалов применяется в Европе, США и некоторых других странах для укрепления бетонных монолитных конструкций еще с 70-х годов прошлого века, для нас это все еще новый и малораспространенный материал. Однако в последние годы, благодаря стремлению частных строительных компаний внедрять в производство современные технологии, стеклопластиковое армирование приобретает все большее применение.

Первоначально арматура из стеклопластика из-за ее высокой стоимости использовалась только для монолитных конструкций, подверженных сложным условиям эксплуатации. Но постепенное развитие химической промышленности и индустрии производства строительных материалов привело к снижению цен и повышению уровня доступности стеклопластика.

Расширение производства и сферы применения армирования композитной арматурой повлекло за собой разработку и утверждение ГОСТ 31938-2012, определяющего условия изготовления, внешний вид, размеры и порядок лабораторных испытаний изделий этого типа.

Что такое стеклопластиковая арматура

Конструктивно, в поперечном сечении, — это пучок нитей из стекловолокна, углеволокна, базальта и некоторых других полимеров, покрытых сверху вязкими смолами. Такая структура обеспечивает прочность на разрыв более чем в три раза превышающую аналогичные показатели стали (подробное сравнение композитной и металлической арматуры приведено здесь).

Классификация

В зависимости от типа применяемого при изготовлении сырья, арматуру ПВХ для фундамента подразделяют на:

• стеклокомпозитную – АСК;
• углекомпозитную – АУК;
• базальтовую – АБК;
• комбинированную – АКК.

Кроме этого, полимерные стержни различаются по диаметру сечения от 4 до 32 мм и внешнему виду поверхности, которой может быть гладким, рифленым или присыпанным.

Поставки осуществляются в виде свернутой бухты или прямых нарезанных прутов длиной до 12 метров.

Технические характеристики

Конструктивное строение композитной арматуры для фундамента делает ее уникальным строительным материалом, который используют для возведения особо ответственных монолитных конструкций из бетона. К главным техническим показателям относят:

• нижний предел прочности при растяжении для АСК 800 МПа, АУК 1400 МПа, АБК 1200 МПа;
• предельная прочность при испытании на сжатие для всех видов — не менее 300 МПа;
• сопротивление поперечному срезу для АСК не менее 150 МПа, АУК 350 МПа, АБК 250 МПа;
• средний удельный вес композитной арматуры — 1900 кг/м3;
• предельная эксплуатационная температура составляет 60˚C.

При сравнении показателей упругости следует отметить, что углепластик более чем в 2 раза превосходит стекловолокно и в 1,5 раза — композитную базальтовую арматуру.

Вес арматуры из пластика.

Стоимость стеклопластикового прута

Цена полимерных армирующих материалов зависят от структуры и составляющих компонентов в составе. Конструкция композитного прута состоит из продольного набора стеклянных волокон, скрепленных между собой эпоксидной смолой. Поверхность может оставаться гладкой, иметь шероховатую присыпку или быть обвитой по спирали специальным стеклоровингом. Последний способ позволяет получить ребреную поверхность, которая обеспечит более надежное сцепление с бетоном.

В отличие от металлического проката, который в большинстве случаев продается на вес, цена стеклопластиковой арматуры всегда определяется за погонный метр. Это часто приводит к заблуждению о том, что тонна композитных материалов стоит намного дороже стали.

Необходимо понимать, что при диаметре 12 мм в одной тонне металла будет 1100 м прута, а пластика — 12500 метров. Кроме этого, высокая прочность стеклопластиковой арматуры позволяет применять меньшие диаметры при одинаковых условиях монтажа. Эти условия показывают, что стоимость полимеров будет не выше, а ниже, чем у металлопроката. Изучение прайс-листов компаний изготовителей показало, что цена наиболее популярных диаметров 4-8 мм находится в диапазоне 8,50-27,20 руб/м.

Плюсы и минусы применения стеклопластика

Главными преимуществами композитной арматуры специалисты считают:

• устойчивость к воздействию коррозии и многих агрессивных химических веществ;
• высокую прочность, превышающую подобные показатели для металла;
• долговечность, увеличивающую срок эксплуатации конструкции в 2-3 раза;
• небольшой удельный вес, облегчающий погрузку и перевозку;
• простой расчет стеклопластиковой арматуры для фундамента;
• возможность использования при отрицательных температурах до -60˚C;
• экологическую чистоту применяемых компонентов;
• доступность и экономичность при применении;
• отсутствие ограничения длины прута при монтаже благодаря поставкам в бухтах;
• диэлектрические и антимагнитные свойства.

Серьезным минусом композитной арматуры является пониженная прочность при испытании на излом. Там, где металлические пруты просто согнутся, стеклопластик может переломиться, ослабив при этом надежность конструкции. Поэтому такие полимеры не применяют при монтаже и производстве несущих элементов и перекрытий, что ограничивает их использование и является недостатком.

Предельная температура нагрева не позволяет применять пластиковое армирование при потенциальной возможности длительного воздействия открытого пламени. В случае пожара такие бетонные монолиты будут определяться как поврежденные и их необходимо заменять.

Сравнивая плюсы и минусы стеклопластиковой арматуры, можно сделать уверенный вывод, что данные материал можно и нужно применять для создания надежных и долговечных монолитных конструкций.

Сфера применения

Стеклопластик является прекрасным материалом для монтажа фундаментных оснований любого типа. Композитную арматуру используют не только в промышленном, но и частном строительстве. Особенно в случае наличия возможности высокого подъема грунтовых вод и на заболоченных почвах. Этот материал незаменим при выполнении работ по укреплению берегов, при строительстве гидротехнических сооружений и на объектах с возможным воздействием агрессивных веществ.

Хорошие результаты получают, если использовать пластиковую арматуру для укрепления дорожных покрытий на участках с повышенной влажностью и в условиях вечной мерзлоты. Пруток диаметром 4 мм применяют для армирования каменной кладки из пенобетонных и газобетонных блоков, а так же полов на промышленных и торговых объектах.

Так же плюсом композитной арматуры специалисты признают возможность эффективного совместного использования традиционных стальных прутов и композитных пластиковых материалов. С помощью стали укрепляют углы и места примыкания стен, а все пролеты армируются пластиком. Это позволяет ускорить сборку каркаса без ущерба качеству конструкции и расширить области применения материалов.

Технология армирования фундаментов

Благодаря уменьшенному весу пластиковой арматуры и возможности использования прутов любой длины, сборка армирующего каркаса выполняется намного проще, чем из металлических стержней. Повышенная прочность полимерной арматуры для фундамента материалов позволяет использовать меньшее сечение.

Так, например, стальная арматура диаметром 12 мм, часто применяемая для монтажа фундаментов в частном строительстве, заменяется пластиком 8 мм, а пруты 10 мм — полимером 7 мм.

Расчетная таблица, которая поможет вам точно определить, какой диаметр можно использовать в каждом отдельно взятом случае.

Технологический процесс производства монтажных работ с использованием пластиковой арматуры для фундамента выполняется в несколько этапов, что показано на видео в конце статьи:

1. установка опалубки;
2. разметка уровня заливки бетона;
3. сборка армирующего каркаса;
4. заливка бетона;
5. снятие опалубки.

Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.

После этого на внутренней стороне ограждающих элементов с помощью водяного уровня необходимо нанести отметки верхнего уровня будущего монолита. Они позволят cориентироваться при заливке бетона и обеспечат его равномерное распределение.

Сборка армирующего каркаса

Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.

Схема армирования монолитной плиты.

Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.

Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.

После сборки конструкции ее нужно перенести и установить внутрь опалубочного ограждения, как показано на фото.

Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.

В процессе выполнения работ по монтажу фундамента из стеклопластиковой арматуры, необходимо помнить, что края прутов не должны доходить до опалубки и дна траншеи на 5 см. Для обеспечения этого условия можно использовать специальные пластиковые фиксаторы типа «стойка» и «звездочка» или плотные влагостойкие каменные материалы.

Армирование пояса.

Заливка бетонной смеси

Укладка бетона внутрь опалубки производится точно так же, как и при использовании металлической арматуры. Однако следует соблюдать повышенную осторожность, поскольку прочность стеклопластиковой арматуры при сильных боковых воздействиях может оказаться недостаточной. Уплотнение бетона вибратором или трамбовкой необходимо выполнять таким образом, чтобы не повредить установленный каркас.

Горизонтальное армирование

Такой способ применения композитной арматуры в строительстве применяют для монтажа плитных фундаментов. Их основное отличие от оснований ленточного типа заключается в отсутствии углов и примыкающих участков. По сути вся конструкции выполняется в виде двух больших сеток, расположенных одна над другой. Все работы по сборке выполняются на месте установки, поскольку перенести собранный элемент такого большого размера достаточно проблематично.

Поэтому первоначально укладывается необходимое количество продольных прутов. На них ложатся поперечные и с помощью проволоки или хомутов вяжется сетка. Прямо на ней вяжется вторая. После этого нижнюю сетку необходимо поднять на подставки над дном котлована. Далее верхнюю сетку можно выставить на вертикальные стойки, установленные в местах пересечения арматуры.

В заключение

Стеклопластиковая сетка для армирования на строительных площадках в нашей стране пока еще считается новым материалом. Многие строители до сих пор считают, что применение стали, свойства которой давно изучены, обеспечит более надежную монолитную конструкцию.

Однако многочисленные испытания и исследования показали, что композитные материалы превосходят традиционный металл по прочности, долговечности и другим характеристикам. Пластик более удобен в работе и позволяет сократить время монтажа. Также он не подвержен коррозии, воздействию блуждающих токов и низких температур.

Видео по теме

fundamentclub.ru

Стеклопластиковая арматура для фундамента: отзывы специалистов

Жесткие требования конкуренции в сфере современного строительства заставляют искать способы снижения затрат, в том числе с применением новых материалов. Появляются новые рецептуры строительного камня, специальные марки бетонов, фундаментных составов, облицовочных и теплоизоляционных материалов. Параллельно на рынке, ранее традиционном для металлической арматуры и специальных конструкций, активно пытаются завоевать «место под солнцем» производители разнообразных композитных изделий. Чаще всего это неметаллические силовые элементы и стеклопластиковая арматура.

Почему появилась стеклопластиковая арматура на строительном рынке

Композитные материалы, и стеклопластиковая арматура в том числе, изготавливаются по относительно несложному технологическому принципу пропитки стеклянных или базальтовых волокон эпоксидной или полиэфирной смолой матрицы. Далее пучок формируется на станке в калиброванный по диаметру пруток композитной арматуры, и запекается при невысокой температуре в специальной сушильной печи. Обычно длина одного отрезка арматуры не превышает 100 м.

Стеклопластиковая арматура не требует работы сложного и дорогостоящего оборудования, поэтому сами производственные затраты относительно невелики, большую часть себестоимости составляет цена смолы для матрицы и стекловолоконного жгута. И все же, если сравнить стоимость стеклопластикового и стального прутка одного диаметра, металлическая арматура имеет складскую цену на 10-20% меньше, а это очень большая разница для такой сферы, как строительство.

Тем не менее стеклопластиковый материал достаточно сильно потеснил металлопрокатную продукцию, не в последнюю очередь из-за ряда специфических свойств, но главными факторами стали немного иные причины:

1. Стеклопластиковая арматура все чаще стала применяться в частном малоэтажном строительстве. Она более доступна в работе, ее легче и намного дешевле перевозить, хранить, резать. Ее не нужно спрямлять и выравнивать перед использованием, как в случае со стальным вариантом. Материал можно купить целой бухтой и нарезать кусками самой нестандартной длины. Тогда как на стальной стандартный 11-метровый пруток пришлось бы немало отходов, если ваш фундамент, например, имеет армирование длиной 8 м;
2. Доступность оборудования для производства армирующего жгута позволило многим небольшим предприятиям — производителям стройматериалов наладить поточное производство стеклопластиковой арматуры в самых различных вариантах исполнения поверхности прутка. Огромное количество предложений, грамотная политика продаж и скрытая реклама позволяют диверсифицировать рынок;
3. Стремление подрядчиков сэкономить в строительных работах на более выгодном материале для армирования, для чего зачастую используется формальный, «слепой» перерасчет по прочности эквивалента композитных материалов и стальной арматуры.

Отзывы специалистов, преимущества и недостатки композитной нитки

При желании можно отыскать самые сложные выкладки и довольно простые примитивные доводы о том, чем хороша или плоха стеклопластиковая арматура. Как правило, серьезные исследования и отзывы специалистов в большинстве случаев не дают конкретных рекомендаций, по сути, «горячей» проблемы фундамента, во многом возможности арматуры на стеклопластиковой основе приходится оценивать на собственный страх и риск.

Внимание! Среди многочисленных отзывов специалистов практически нет настоящих профессиональных экспертов в области строительной механики композиционных материалов. Их мнение и отзывы, как правило, отражаются в оценках и заказных расчетах конкретных строительных проектов, стоят немалых денег и на суд общественности не выносятся.

Профессиональным можно назвать подход, если отзывы тех или иных экспертов оценивают конкретную ситуацию использования, например, стеклопластикового прутка в фундаменте дома с использованием практических результатов и анализом причин. В противном случае назвать такие отзывы специалистов можно в лучшем случае рекламой или антирекламой.

Использование стеклопластикового прутка в фундаменте

Применение арматурных сеток на основе стеклопластиковых силовых элементов началось с 60-х годов прошлого века. Кроме того, построено и находится в эксплуатации достаточно большое количество зданий и технологических сооружений из камня и бетона, в фундаменте и стенах которых использовано армирование на стеклопластиковой основе. Отзывы о состоянии построек с элементами стальной и стеклопластиковой арматуры и многолетнем опыте эксплуатации дадут больше, чем все теоретические выкладки «знатоков», вместе взятые.

Практически все, кто снимает ролики или выкладывает свое мнение о недостатках стеклопластиковой арматуры, — это или менеджеры продаж конкурирующего стального проката, или дилетанты, путающие причины и следствия основных принципов прочности и жесткости конструкций. В большей части такие рассуждения о недостатках стеклопластиковой арматуры сопровождаются формулами и данными о прочности стали и композита. Но внятных причин или процессов, по которым нельзя использовать стеклопластиковое армирование, нет. Если человек, взявшийся комментировать преимущества и недостатки стеклопластикового армирования, не продемонстрировал на практике фрагмент разрушенного бетона или куска фундамента со стеклопластиковой арматурой, все его рассуждения остаются фантазиями на произвольную тему.

Стеклопластиковая арматура используется в строительстве, машиностроении, в специальных проектах уже более 40 лет. Если для вас этот вопрос принципиален, обратитесь в старые советские учебники 70-х годов прошлого века, журналы по строительной тематике, в этих источниках раскрывается физика и механика процессов разрушения фундамента, приводятся многочисленные примеры ошибок.

Обладая высокой удельной прочностью, стеклопластиковое армирование может прекрасно работать в самых сложных условиях, но при этом оно обладает рядом недостатков, ограничивающих его применение в строительстве:

1. Стеклопластиковая природа композитной арматуры обладает практически нулевой пластичностью материала. Говоря человеческим языком, каркас для высоконагруженного фундамента или стен из такого прутка не сможет пластично подстраиваться под перераспределение нагрузки в нагруженном бетонном камне. В результате в отдельных местах фундамент здания будет испытывать перегрузку, что может вызвать появление трещин;
2. Стеклопластиковая основа очень хорошо воспринимает растягивающие осевые нагрузки, намного хуже сжимающие нагрузки, и катастрофически плохо переносит усилие сдвига. Это значит, что любое поперечное срезающее усилие, которых немало в «свежих» фундаментах из-за осадочных процессов, приведет к разрушению целостности арматуры;
3. К сожалению, в течение времени, пока бетон фундамента набирает прочность, каркас из стеклопластика ведет себя несколько иначе, и именно на этом этапе, поэтому каждый конкретный случай в компоновке арматуры требует очень внимательного и аккуратного анализа.

Поэтому в тех узлах, где допустима замена металла композитным материалом, вместо традиционного восьмимиллиметрового прутка, вполне может быть использован шестимиллиметровый жгут стеклопластиковой арматуры. Мало кто знает, но сегодня уже на потоке производятся строительные плиты из напряженного бетона со стеклопластиковой арматурой. Но в производстве такой материал стоит значительно дороже, поэтому практически 90% ассортимента, в том числе для фундамента, являются заказными изделиями.

Варианты применения стеклоарматуры

Неоспоримым преимуществом стальной арматуры является очень хорошо прогнозируемое поведение металла в самых сложных условиях нагрузки. Все существующие небоскребы и высотные здания строятся только на стальной арматуре, мало того, у большинства таких «чудес света» существует внутренний металлический каркас.

Стеклоарматура для высотных зданий или высоконагруженных фундаментов не подойдет. Строительная механика фундаментов – это, вообще, целая наука, прежде всего из-за сложного взаимодействия отдельных частей фундамента с грунтом, со стенами всей конструкции.

В существующей модели фундамента самыми проблемными являются угловые зоны, где арматура испытывает растягивающие, изгибающие и перерезывающие нагрузки. В этих местах не каждая даже стальная арматура в состоянии обеспечить жесткую связку угловых блоков. Металлической арматуре в блоке фундамента это удается только благодаря сочетанию высокой пластичности и упругости. Стеклопластиковое армирование в этих узлах фундамента применять нельзя. Несмотря на высокую продольную прочность, она не сможет противостоять скручиванию и перерезыванию в угловой точке контакта фундамента.

Прочности и пластичности стеклопластиковой арматуры будет достаточно для постройки фундамента и подвала одно или двухэтажного дома. Но при условии, что в угловых стыках фундамента для сращивания арматуры под прямым углом будут использованы специальные муфты. Тем более стеклопластик легко и просто использовать для простого ленточного фундамента 70-90 см глубиной.

Удачным считается применение стеклопластиковой арматуры в паре со специальными марками бетона для фундамента. Зачастую в условиях применения в фундаменте специальных добавок, усиливающих морозостойкость или водонепроницаемость, стальная арматура начинает интенсивно коррозировать. Особенно в фундаментах на грунтах с высоким содержанием солей или в непосредственной близости к трансформаторным подстанциям.

В стенах малоэтажных домов, особенно из газобетонного блока, арболитового камня и любого другого стройматериала, обладающего невысокой жесткостью и контактной прочностью, использование стеклопластикового армирования даже приветствуется. С ним намного проще и легче работать, чем со стальным прутком.

Кроме того, композитная арматура просто идеально подойдет для крепления наружного утеплителя или кладки облицовочного кирпича, там, где требуется или оцинковка, или нержавейка. И, тем более стоит использовать тонкую стеклянную нитку для работ на цокольных блоках фундамента.

Заключение

Еще одна проблема, характерная для российской действительности, о которой обязательно стоит упомянуть. Это низкое качество самой стеклопластиковой арматуры отечественного производителя. Практически каждая бухта с арматурой имеет дефекты излома.

Металлический пруток при складировании и транспортировке может быть украден или по-варварски выгружен в неудобном месте вдалеке от фундамента. Но в любом случае его качество не пострадает. Стеклопластиковую нитку можно легко повредить при транспортировке и даже не заметить этого. В фундамент такую арматуру закладывать точно нельзя.

bouw.ru

Композитная арматура, можно ли ее использовать в строительстве?

однако, прочность на разрыв у него ограничена, для того, чтобы преодолеть подобные ограничения на растяжение используйте в строительстве стеклопластиковую арматуру. Стальная арматура по прежнему является эффективным материалом для армирования бетона, ее основным недостатком считается, то, что она очень чувствительна к окислению и воздействию хлоридов. Примером такого окисления может служить дорога, которую зимой присыпают солью, чтобы снег стаял, или морские районы, где особенно разрушается часть бетона в области переменной воды. Все эти факторы приводят к разрушению стальной арматуры. Естественно, если защитить стальную арматуру дополнительными покрытиями, то она прослужит без видимых коррозийных процессов в течение долгих лет, однако, не всегда возможно обеспечить такую защиту. Так иногда рабочие могут приготовить бетон с нарушением технологии, в котором присутствуют большое количество агрессивных агентов, способных разрушать арматуру и бетон станет трескаться. Так как стекловолокнистая арматура имеет усиленное волокно, то проблему коррозии можно решить. Композитная арматура устойчива к воздействию хлоридов ионов, таким образам, прочность на разрыв у композитной арматуры высокая, в несколько раза больше, чем у стальной арматуры. Приобрести композитную арматуру сейчас не проблема, тем более, что многие строители и проектировщики отдают ей свое предпочтение, так как поняли, что за стеклопластиковой арматурой, будущее в строительстве. Это можно заметить по постоянно растущему спросу на неметаллическую арматуру. Стекловолоконная арматура по многим показателям превосходит стальную, ведь плюсов этот материал имеет больше чем минусов, это очевидно.

Неметаллическая арматура разрешена в строительстве еще в 2003 году. Такой документ как СНиП 52-01-2003это подтверждает. Кроме такого основного требования как прочность на разрыв, к композитной арматуре прописаны дополнительные требования, которые должны соответствовать стандартам: пластичность, выносливость, корозиоустойчивость, хладостойкость, устойчивость при температуре выше 50 градусов, удлинение при разрыве, щелочестойкость и адгезии к бетону. Технические условия учитывают на начальных этапах проектирования бетонных сооружений, при этом учитываются различные воздействия окружающей среды на объект.

Итак, композитная арматура может использоваться в строительстве можно, но при проектировании зданий следует опираться на характеристики неметаллической арматуры, полученные только опытным путем в специальных лабораториях, обязательно результаты исследования должны быть записаны в специальное заключение.

Какими документами должен обладать производитель арматуры?

Все производители находятся в равном положении,						поэтому у каждого из них
должны							быть:
•		ТУ,	с	подробной	характеристикой		арматуры;
•	Санитарно-гигиеническийсертификат, однако, он					интересует	строителей в
меньшей							степени;

•Протокол, в котором записаны все результаты испытаний, который

подтверждает все характеристики арматуры заявленные в ТУ;

• Сертификат соответствия, он подтверждает, что характеристики указанные в ТУ соответствуют фактическим показателям;

• Есть СНиП 52-01-2003,в нем признается возможность использования неметаллической арматуры в строительстве.

Вот этот список должен иметь каждый производитель. Следующие рекомендации по использованию неметаллической арматуры

выдвигает					институт				НИИЖБ:
Применять				композитную		арматуры			можно:
-	для		армирования		ненапряженных		бетонных		конструкций
-цементных									растворов
-фундаментов			конструкций,		которые	работают	на	упругом	основании
-полотен									дорог
-конструкций,			которые	подвергаются		воздействию		агрессивных сред
-грунтов			горных		пород	при	прокладке		тоннелей
-насыпей				на		слабом			основании
-различных					видов				бетонов
-	для	улучшения		теплотехнических		показателей		стен,	применение

стеклопластиковой арматуры в наружном слое трехслойных стеновых панелей. Проектирование конструкций: Арматура неметаллическая может применяться как отдельными стержнями, так и в сетке, стрежни должны крепиться друг к другу полимерными фиксаторами или хомутиками.

Требования к расчету конструкций следует предъявлять исходя из следующих документов:

•			СП			52-102-2004
•	СНиП	52-01-3003	«Бетонные	и	железобетонные	конструкции.»;

• Рекомендации НИИЖБ по расчету конструкций со стеклопластиковой арматурой

Стеклопластиковая арматура и 11 ее преимуществ.

Стеклопластиковую арматуру изготавливают в двух вариантах:

•Арматура гладкого профиля.

•Арматура периодического профиля.

Для того, чтобы арматура имела необходимое сцепление с бетоном, на нее с усилием наматывается по спирали стеклянная нить, так создается нужная ребристая поверхность.

Стеклопластиковая арматура уникальна своими эксплуатационными свойствами, по многим показателям она превосходит стальную арматуру. Этот факт позволяет использовать ее при строительстве различных объектов, на которые постоянно воздействуют агрессивные среды. Так ее используют при строительстве инфраструктуры, дорог, прибрежных сооружений, мостов.

Итак, благодаря усилиям и плодотворному сотрудничеству научного и промышленного секторов, появилась стеклопластиковая арматура. Каковы ее основные преимущества:

1. Первый о очень важный момент, это то, что стеклопластиковая арматура во много раз прочнее стальной, так ее прочность на разрыв в 2 раза превышает подобные показатели у стальной арматуры, при равном их диаметре. Соответственно при использовании композитной арматуры ее расчетная площадь будет во много раз меньше, чем, если использовать стальную арматуру.

2. Легкость. Ее вес всего в 1, 9 раз больше воды и она в 5 раз легче, чем сталь. Если сравнивать равнопрочные виды арматуры, то вес композитной арматуры будет в 9 раз меньше веса стальной арматуры. Этот факт во много раз облегчает погрузку и разгрузку такой арматуры и экономит средства на ее транспортировке и монтаже.

3.Экономичнее. Использование такой арматуры позволяет сэкономить на строительных работах. Экономия включает так же и средства, которые затрачиваются на закупку арматуры меньшего диаметра.

4.Не подвергается гниению и коррозии. Стеклопластиковая арматура не подвергается коррозии и не разрушает бетон. Так же механические свойства

такой арматуры остаются неизменными в агрессивных средах, так как щелочи, соль и кислота.

5.Не теряет своих свойств при низких температурах. Ее можно использовать при температурах -70до +100 градусов Цельсия. При этом она сохраняет свои техничке характеристики.

6.Не проводит тепло. Ее теплопроводимость в 100 раз меньше, чем у обычной арматуры. Она практически не пропускает тепло. Соответственно стеклопластиковая арматура значительно снижает затраты на отопление.

7.Коэффициент теплового расширения равен таковому у бетона. Этот факт исключает возможность появления трещин в бетоне и порывов армирования в

результате систематического перепада температур.

8. Стеклопластиковая арматура радиопрозрачна, диэлектрик и магнитоэнертна. Она не накапливает статической энергии и не проводит ток. Легко пропускает радиоволны. Прочность такой арматуры не изменяется даже под воздействием электромагнитных волн.

9. Долговечна. Если вы используете стеклопластиковую арматуру в строительстве сооружения, то срок его службы увеличивается в 2-3раза, это очень важно с экономической стороны, особенно при постоянном воздействии агрессивных сред. Благодаря этому факту исчезает необходимость в дорогостоящем ремонте.

10.Экологична, так как не выделяет вредные вещества, которые бы могли навредить здоровью человека.

11.Любая длина. Арматура может быть изготовлена любой длины, как запросит заказчик и требует проект.

Стекловолоконная арматура - новые технологии вперед!

Некоторый вид стекловолоконной арматуры покрывают специально слоем песка. Делают это для того, чтобы сцепление с бетоном было намного лучше. Это подтвердили многочисленные исследования. Кроме основной функции, песок дополнительно защищает стекловолоконную арматуру от воздействия на нее бетона, в котором множество солей и щелочи.

Основной областью применения стекловолоконной арматуры являются:

•фундаменты различных сооружений;

•аэродромные и дорожные покрытия;

•укрепления дорожного полотна;

•плиты для моста;

• армирование полов;

• укрепление линии береговых сооружений;

• армирование бассейнов различной емкости.

Благодаря своим уникальным свойствам стекловолоконная арматура позволяет решать очень серьезные проблемы, такие как «отстреливание бетона» и электрохимическая коррозия. Арматура из стекловолокна экологична, безопасна для здоровья и прослужит не один десяток лет.

Экономия на арматуре возможна, если использовать стекловолоконную арматуру взамен стальной. Это возможно в сооружении тех конструкций, где композитная арматура работает на растяжение и где нагрузка на разрыв в несколько раз больше по сравнению с металлом. В таком случае можно заменить стальную арматуру на стекловолоконную с меньшим диаметром.

Если вы возьметесь сравнивать цены на стальную и стекловолоконную арматуру, то вам стоит руководствоваться тем, что цена и там и там идет на тонну материала, а стекловолоконная арматура в разы легче металлической, так же принимайте в расчет таблицу равнопрочной замены.

Есть еще некоторые показатели, которые стоит учитывать в расчетах экономии средств. Это: вес, возможность поставок любой длины, нарезка, складирование, транспортировка, погрузка и разгрузка. Если подсчитать все это, то экономия выходит в разы.

Выбирая производителя стекловолоконной арматуры, смотрите, что за фирма, долго ли работает на рынке, так как сейчас появилось множество гаражных заводов, которые кричат о высоком качестве их продукции, а на деле выпускаю сплошной брак. Так как для производства стекловолоконной арматуры необходимы специальные условия и профессионалы, которые будут контролировать технологический процесс.

Применение композитной арматуры в несъемной опалубке.

Принцип, по которому используют несъемную опалубку очень прост. На разметку выкладывается конструкция, которая будет будущим фундаментом. Пространство внутри конструкции из кубиков полистерола укрепляется композитной арматурой, благодаря тому, что эта арматура так же как и полистерол абсолютно инертна, не подвержена коррозии и очень легкая, она легко крепится в нутрии будущего фундамента. После того, как композитная арматура установлена, пространство заливается раствором бетона. Демонтировать опалубку нет нужды, она способна обеспечить теплоизоляцию для бетона, и предохранит его от трещин.

Несъемная опалубка дает новые возможности в строительстве, с ее помощью и с помощью композитной арматуры, возможно, заливать фундаменты различной формы.

studfiles.net

---

•
  Железный купорос применение в строительстве
•
  Что будет если перепутать фазу и ноль
•
  Мастер класс резьба по дереву
•
  Ворота алютех фото
•
  Ультразвуковой излучатель своими руками
•
  Потеют деревянные окна в доме что делать
•
  Бытовая вентиляция
•
  Как проверить напряжение в розетке
•
  Работа с пеной монтажной
•
  Баня из пеноблоков отзывы
•
  Плотность суглинка
