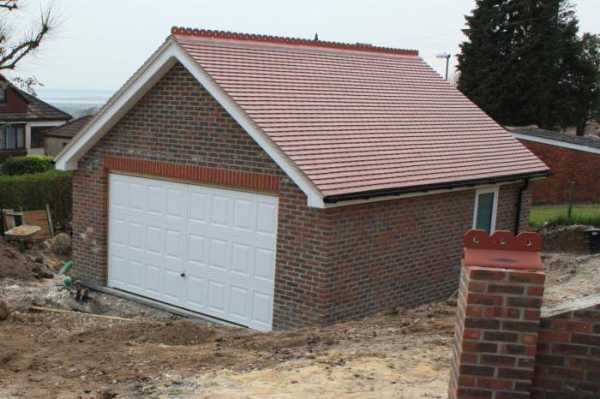

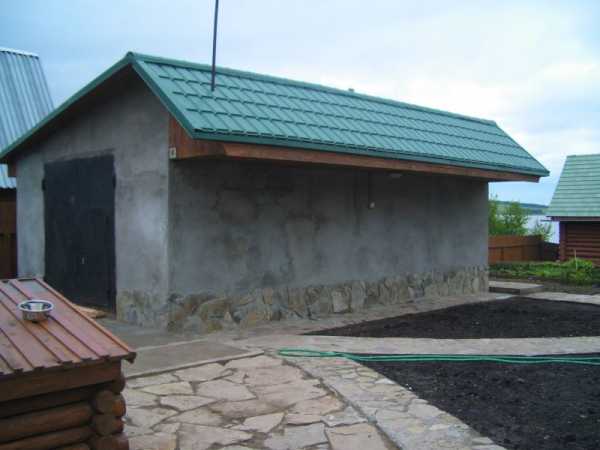

Двухскатная крыша гаража: разбор базовых вариантов + все о технологии строительства. Крыша гаража

обзор конструкции + монтажные инструкции

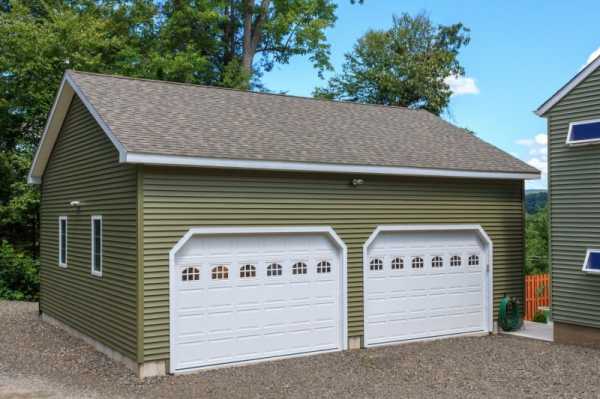

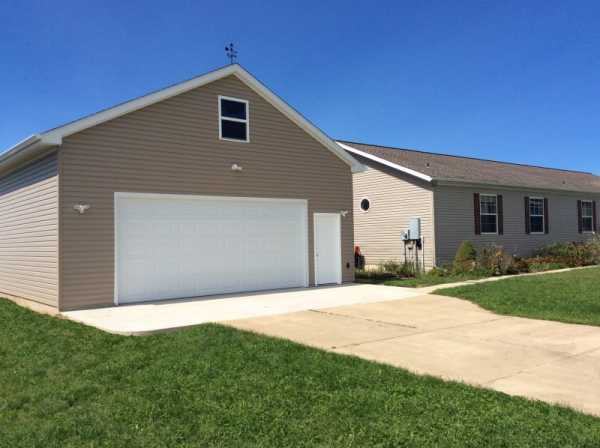

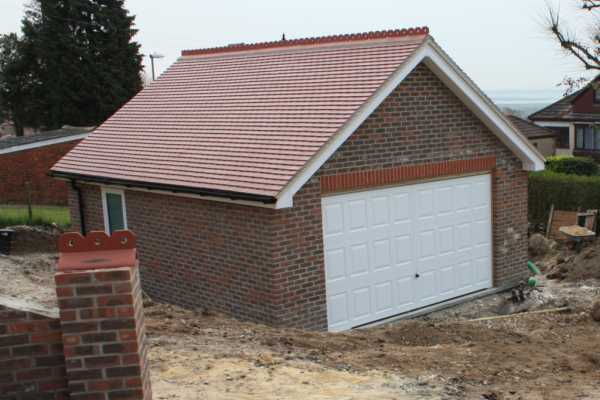

Крышу с двумя скатами над гаражами сооружают немногим реже односкатного аналога. Хотя согласно всеобщему заблуждению один скат требует меньше затрат, конструкцию «домиком» зачастую построить дешевле. С ее наклонных поверхностей беспрепятственно стекает вода, потому нет смысла укладывать многослойную гидроизоляцию.

В устройстве парапетов, увеличивающих расход материалов, нет необходимости. Несложный процесс возведения вполне доступен домашнему умельцу, если он знает, как сооружается двухскатная крыша на гараж в точном соответствии с технологическими указаниями.

Домики для четырехколесных «коней» оснащаются ровно такими же типами крыш, как и дома самих автолюбителей. В технологиях возведения скатных конструкций для гаражей и жилых зданий практически нет отличий.

Высота определяется предпочтениями хозяев и их планами на использование подкрышного пространства. В нем свободно можно организовать мастерскую, комнату отдыха или склад, если несущая способность коробки не будет ввергать в сомнения по прочностным аспектам.

Крутая крыша средств на обустройство потребует больше, чем ее невысокий аналог. Скаты ее солидней по размерам, а элементы стропильного каркаса внушительней. Поэтому даже среди отечественных собственников кирпичных и бетонных гаражей не слишком много любителей высоких конструкций, если не планируется эксплуатация чердака. К необходимости регулярно счищать снег с низко-скатной крыши они относятся весьма благосклонно, как к веской причине лишний разок посетить гараж и навести порядок в личных владеньях.

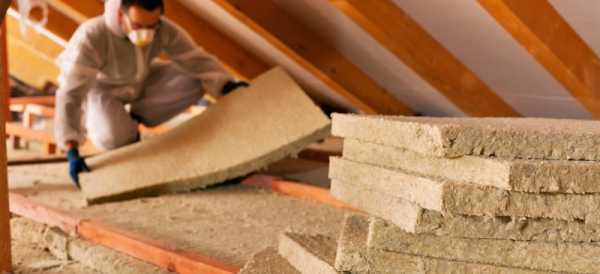

Утепленная двухскатная крыша гаража позволит существенно сэкономить тепло. Однако без убедительных климатических показателей в регионе строительства повышать теплотехнику строения неразумно. При необходимости укладывают теплоизоляционный материал между стропильными ногами, снизу защищают пароизоляционной пленкой, сверху гидроизоляцией.

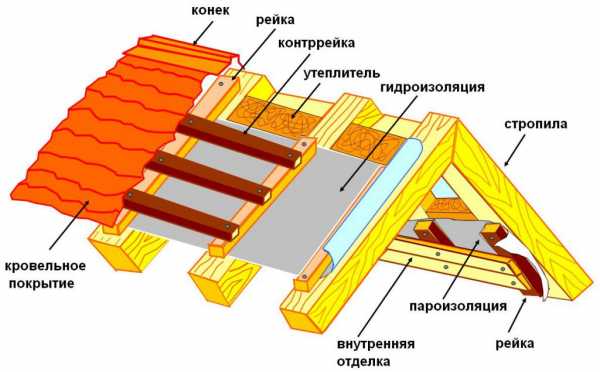

Работы проводятся в соответствии с правилами устройства обычных скатных крыш, стропильные системы могут быть выполнены как из древесины, так и из оцинкованного металлопроката.

В зависимости от проектных данных обустраиваемой коробки в сооружении стропильных систем над гаражами используется:

Наслонная технология, согласно которой у верхнего и нижнего края каждой стропильной ноги имеется собственная надежная опора. Низ наслонных стропилин обычно опирается на стенки постройки. Верх – на прочную прогонную систему, опирание которой в свою очередь производится на внутреннюю стенку или ряд опорных столбов внутри гаража. Строительство наслонной стропильной системы начинается с возведения рамы, увенчанной коньковым прогоном. Именно на раму опираются верха попарно установленных стропилин.
Висячая технология, согласно которой стропила опираются только на стенки коробки. Точкой опоры для верхней пятки висячей стропилины служит аналогичная часть зеркально развернутого собрата. Стропильные системы висячей разновидности сооружаются в основном путем установки треугольных ферм, основание которых чаще всего служит потолочной балкой, реже расположенной выше стяжкой. Фермы можно купить в полностью подготовленном к монтажу виде или изготовить самостоятельно.

Стропильные системы наслонной разновидности сооружаются над гаражами, если есть необходимость в перекрытии большого пролета. Например, в гаражах с двумя или более боксами для машин. В таких постройках обычно имеется как минимум одна стена или ряд опорных столбов для поддержания кровельной конструкции. Висячая схема идеально подходит для возведения крыши над строением, рассчитанным на одно авто. Внутренние стенки и опорные столбы в малогабаритных постройках неприемлемы из-за незначительных размеров полезного пространства.

Обе разновидности стропильных каркасов при перекрытии небольших пролетов до 5м включают минимум элементов. Наслонная система состоит из установленных парами стропильных ног и прогонной конструкции, висячая – из ряда стропильных ферм. При увеличении пролетов схема сооружения стропильных крыш усложняется, дополняется подкосами, опорными столбами, дополнительными прогонами бабками, ригелями и т.д.

Заметим, что для устройства крыши с двумя скатами сооружение стропильного каркаса не является условием обязательным. Скаты могут быть сформированы треугольными фронтонами. На покатые стороны фронтонов укладываются слеги – балки, параллельные коньковому прогону и свесам. Бесстропильная методика практикуется преимущественно в деревянном строительстве. Кирпичные и каменные постройки с фронтонами все же принято обустраивать с помощью стропильных ферм, установленных внутри коробки.

Простейший путь получения информации – тщательный разбор методов и технологий сооружения. Желающим знать, как самостоятельно построить гараж с прочной двухскатной крышей, мы предлагаем несколько наиболее распространенных примеров. Рассматривать будем строительство крыш над каркасными стенами. Их специфика заключается в креплении стропильной системы к верхней обвязке стеновых опор, а не к мауэрлату кирпичных и бетонных гаражей. Разница не принципиальная, но забывать о ней не стоит, особенно на стадии проектирования, т.к. закладные детали для крепления мауэрлата должны быть заложены в процессе возведения стен.

Финишное кровельное покрытие для гаражей выбирают, ориентируясь на показатели крутизны конструкции и на собственные экономические соображения. Материал, из которого выполнены стены, серьезного значения не имеет. В обустройстве низко-скатных построек используют в основном рулонные материалы, привлекающие хозяев отличными водоотталкивающими качествами.

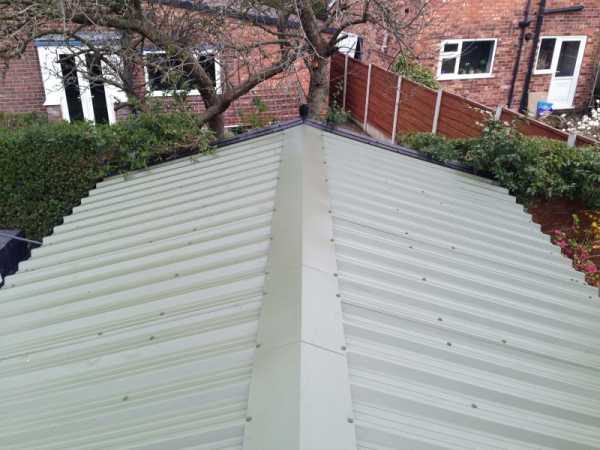

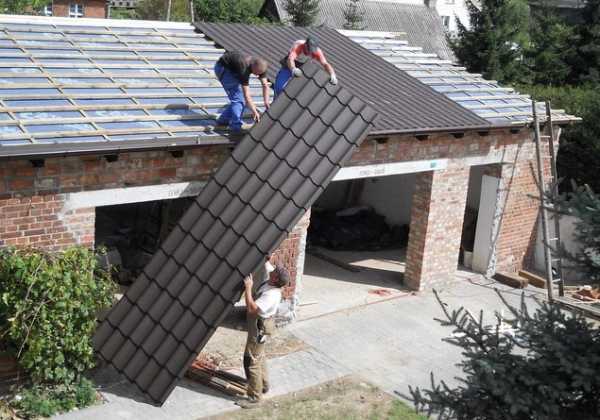

Для кровли крыш повыше применяют металлочерепицу или экономичный профнастил, радующие не только ценой, но и возможностью самостоятельно уложить покрытие. Керамическая черепица и натуральный камень над отечественными гаражами встречаются крайне редко, и то лишь в случае вменения единых ландшафтных требований к участку.

Наслонные варианты гаражных крыш

Пример двухскатной крыши над «одноместным» гаражом вполне доступен неопытному исполнителю. Крыша холодная, но при желании этот аспект можно продумать и доработать самим. Ширину доски, из которой будут производиться стропильные ноги утепленной крыши, следует подобрать так, чтобы толщина утеплителя была на 3-5см меньше. Разница эта нужна для формирования вентиляционных потоков, отводящих испарения и конденсат от утеплителя.

Если с покупкой досок требующегося размера ничего не получится, поверху стропилин прибивается обрешетка – брусок, наращивающий недостающую ширину.

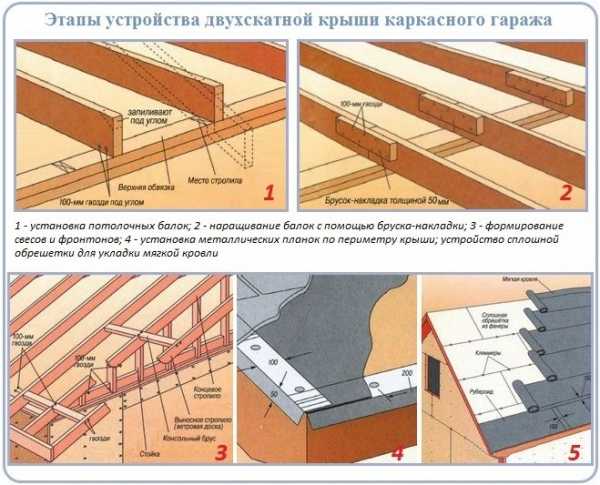

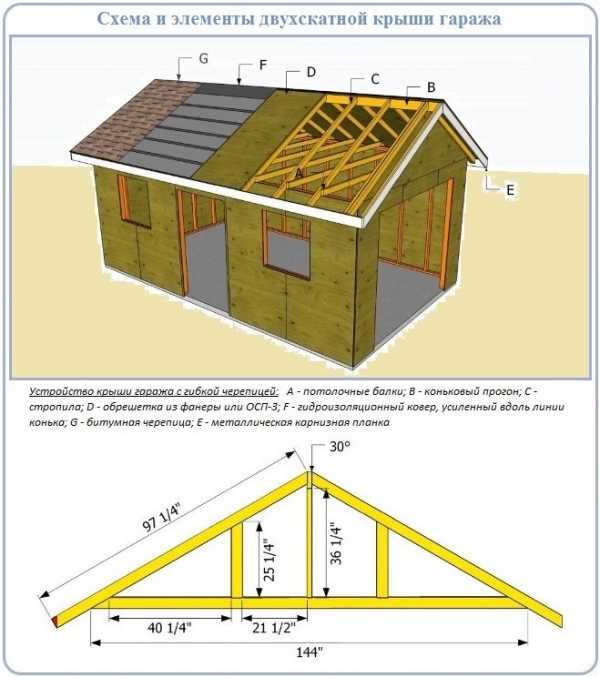

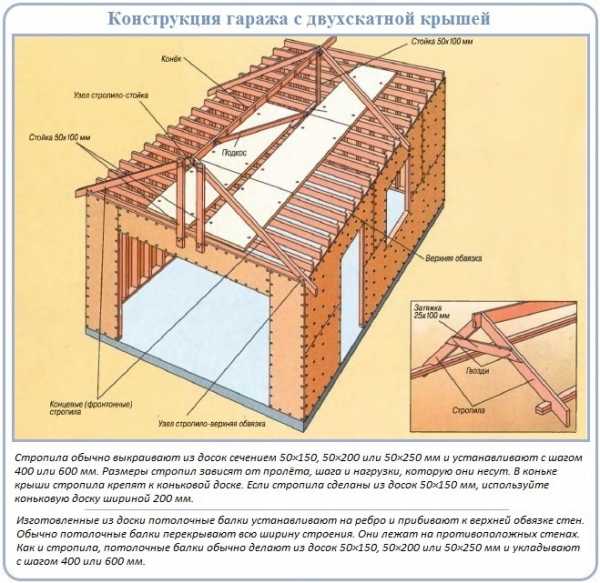

Простейшая стропильная конструкция

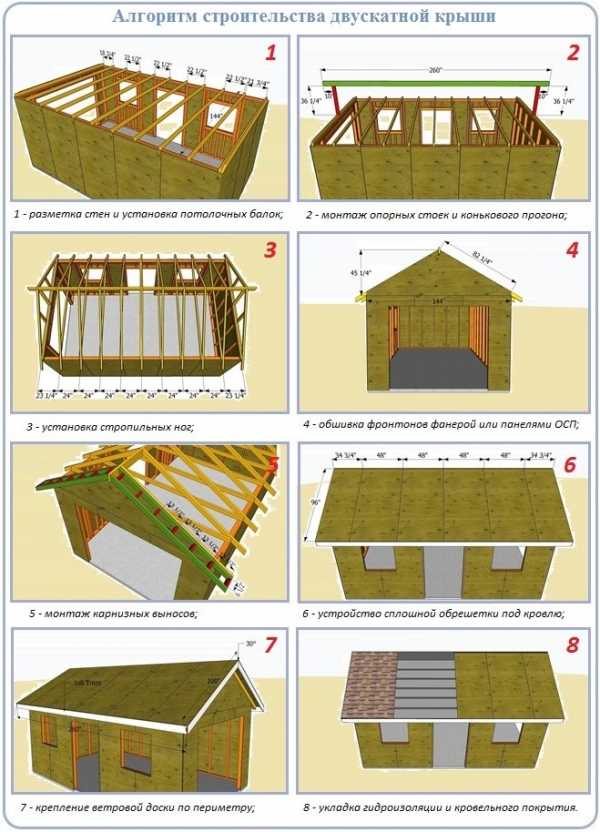

Пошаговый инструктаж для мастеров, решивших своими руками построить холодную двухскатную крышу гаража:

Проводим разметку по верхней обвязке длинных стенок гаража. Отмечаем шаг установки стропилин, который согласно проекту равен 40 – 60см. Короче, стенку банально делим на равные отрезки, длина которых не меньше 40см, но не больше 60см. Размечаем от угла коробки, не забываем, что крайние пары стропильных ног должны быть установлены заподлицо с торцовыми стенами.
Монтируем потолочные балки. Согласно разметке устанавливаем доску на обе стены. Лечь она обязана на ребро строго горизонтально. Проверяем горизонтальность уровнемером и фиксируем парой гвоздей или уголками. Потолочные балки заодно с основной работой играют роль затяжек, компенсирующих распор. Если нужно недорого утеплить постройку, то теплоизоляцию лучше разместить между потолочными балками, снабдив изнутри пароизоляционной пленкой и дополнительной обрешеткой.
По установленным потолочным балкам раскладываем куски фанеры или подобного материала для обеспечения доступа к площадке строительства стропильного каркаса.
Отмечаем середину обеих торцевых стен, метку ставим на верхнюю обвязку. К торцам временно прибиваем рейку так, чтобы одна грань ее совпала с условной центральной осью. Вспомогательная рейка нужна для точного определения положения конька и для изготовления шаблонов стропилин.

Прикладываем доску с торца к месту установки крайней стропильной ноги. Отмечаем по факту линии запилов. Это шаблон, пользуемся им, чтобы сделать остальные стропилины с равнозначными размерами и запилами.
Ориентируясь на вспомогательные рейки, между которыми желательно натянуть шнур, устанавливаем опоры под коньковый прогон. При строительстве большепролетных конструкций опоры устанавливаем через 120см. Проконтролировав вертикальность, фиксируем стойки металлическими уголками с усиливающей перемычкой.
На опорные стойки ребром укладываем коньковый прогон, проверяем горизонтальность и прибиваем.
К основанию расположенных в середине опор прибиваем брусок, параллельно коньковому прогону. Он выполнит функцию лежня, укладка которого слишком сильно нагрузила бы каркасную постройку.
Монтируем подкос, верх которого упираем в прогон, низ в брусок у основания опоры. Угол наклона подкосной детали около 45º. Если установить предстоит несколько подкосов, их направляют в противоположные стороны.

Заготовленные стропила перемещаем на крышу, ставим на место, крепим гвоздями вверху к прогону, внизу к обвязке и к расположенной рядом потолочной балке. Начинаем с крайних пар, между которым следует протянуть шнурку. Ориентируясь на показания шнурки, производим монтаж рядовых стропилин.
Демонтируем вспомогательный брусок. Его замещаем двумя стойками, прибитыми к стропилам вверху и к обвязке внизу.
Каждую вторую пару стропилин оснащаем затяжкой.
Для оформления фронтонных свесов к крайним парам стропильных ног крепим уголками консольные укороченные балки, затем обшиваем периметр ветровой доской.

Для изготовления стропилин, подкосов и балок используем доску 50×150мм, 50×200мм или 50×250мм. Следует учесть, что сечение материала для конькового прогона должно быть больше сечения рядовых элементов стропильной системы. Затяжки можно сделать из доски 25×100мм.

По готовой стропильной системе нужно выполнить обрешетку: сплошную, если укладывать запланировано рулонный материал, разреженную, если производиться будет монтаж металлочерепицы или профилированного стального листа.

В сооружении стропильных систем наслонной категории для небольших гаражей используются одинаковые технологические принципы. Независимо от крутизны скатов самостоятельному мастеру придется выполнить все описанные выше этапы работ.

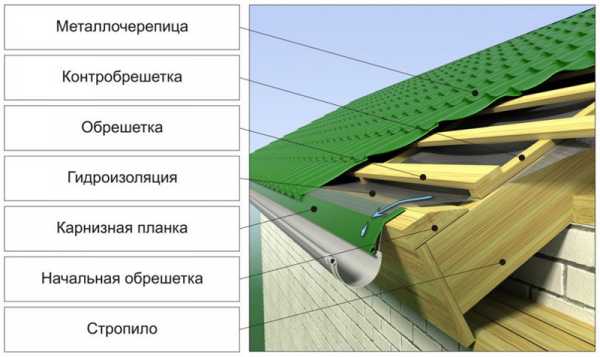

Поверх готовой стропильной системы полосами настилается рулонная гидроизоляция, укладка которой производится от свеса к коньковому прогону, потом обрешетка и кровельное покрытие.

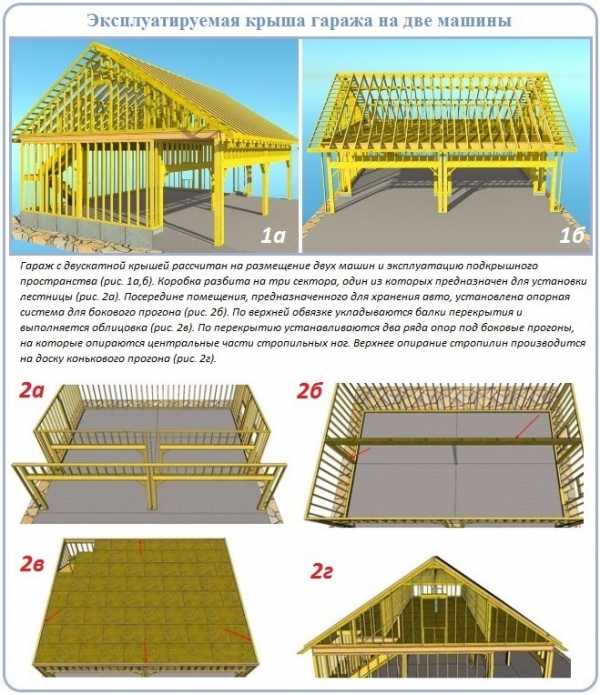

Большепролетная наслонная крыша

Пример строительства крыша над большепролетной коробкой подтверждает непоколебимость технологических принципов. Особенность сооружения заключается в том, что обустраиваемый объект условно разделен на сектора.

Кроме несущих стен имеется два ряда опорных стоек, на которые уложены боковые прогоны. Прогонная конструкция опирается не на лежень или балки перекрытия, а на дополнительные стойки. Сектора коробки не превышают лимита в 5м, поэтому их не усиливают подстропильными ногами – подкосами.

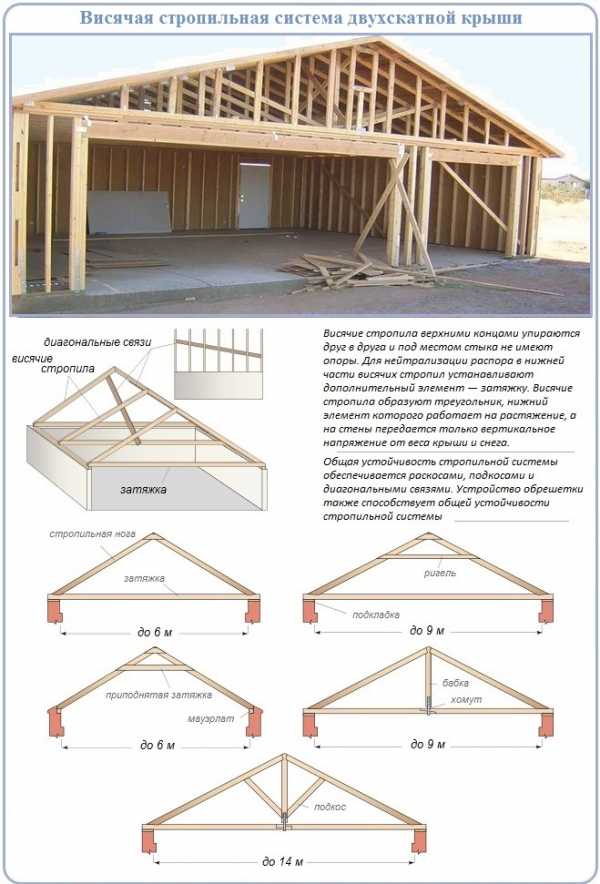

Висячие схемы крыш для гаража

Висячие стропильные системы вполне обоснованно лидируют в сфере сооружения малогабаритных гаражей. Хозяев и строителей не пугает сложность ремонта и замены испорченной детали висячей стропильной системы. Гораздо удобнее и безопаснее соединять стропильные ноги в фермы, а затем поднимать их на крышу, чем устанавливать по-отдельности каждый наслонный элемент на высоте.

Элементарный способ строительства

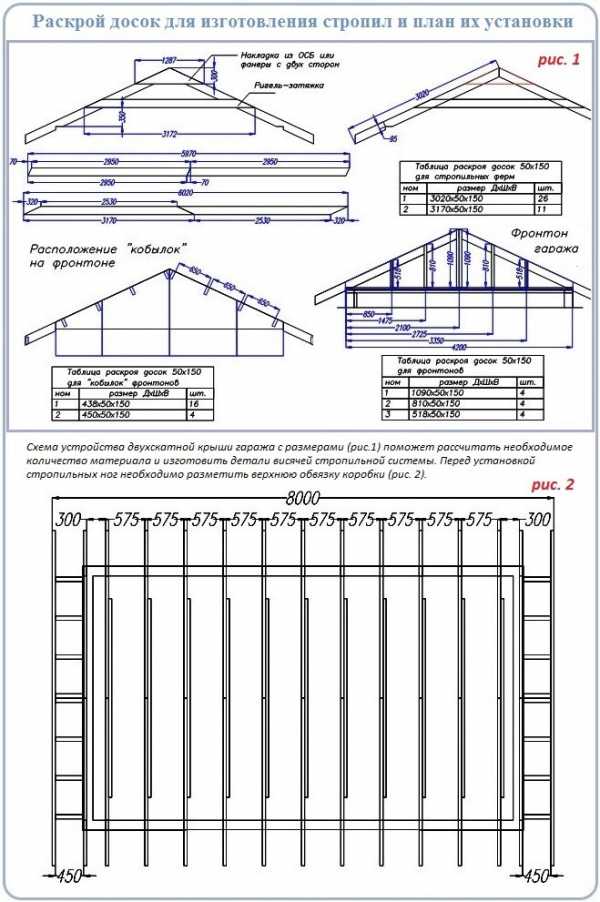

Перед возведением крыши по висячей методе следует сделать точный расчет или запастись готовым проектом с точными размерами фронтонов.

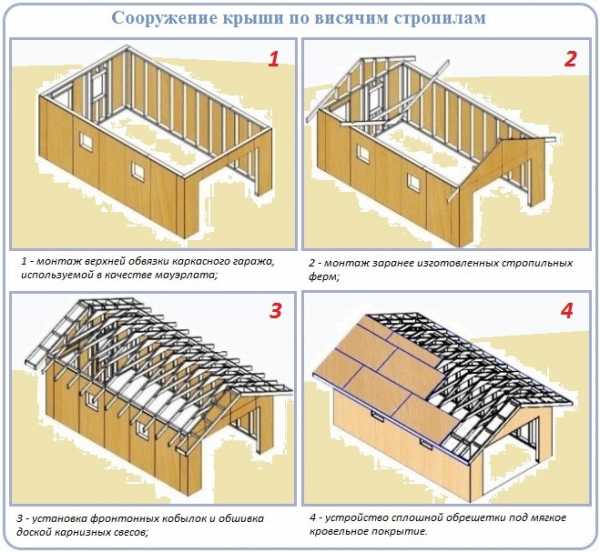

Висячую стропильную систему для гаражной крыши будем сооружать следующим образом:

Размечаем будущее положение стропильных ног согласно указаниям проекта.
В соответствии с обозначенными в проекте размерами изготавливаем стропильные фермы и запиливаем нижние пазы для опирания на обвязку.
Устанавливаем сначала крайние фермы, примыкающие к фронтонам, соединяем их между собой шнуркой.
Устанавливаем промежуточные фермы, не забывая сверяться с показаниями шнурки. Верхние грани стропилин должны сформировать ровную воображаемую плоскость.

Устанавливаем диагональные ветровые связки изнутри постройки. Они обеспечат жесткость стропильного каркаса.
Обшиваем фронтоны плитами ОСП-3.
Крепим к торцам крайних стропильных ферм укороченные балки для формирования фронтонных свесов.
Монтируем по периметру ветровую доску.

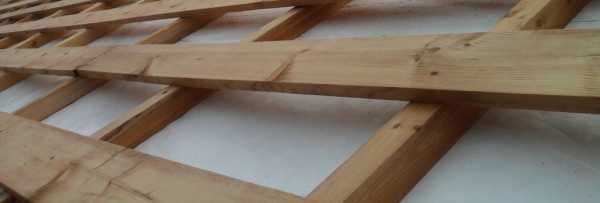

Поверх готовой стропильной конструкции крепим обрешетку, разновидность которой соответствует типу финишного покрытия и требованиям производителя материала.

В примере обрешетка устраивается для мягкого вида покрытия из плит ОСП. Аналогичный по характеристикам сплошной настил под кровлю может быть устроен из доски. Желающим выяснить, как правильно сделать обрешетку двухскатной крыши на гараж, следует знать, что плиты укладываются вразбежку, а доски параллельно свесам или под углом 35º-45º к ним. Между элементами обрешетки следует оставлять зазоры минимум 3мм, необходимые для теплового расширения материалов.

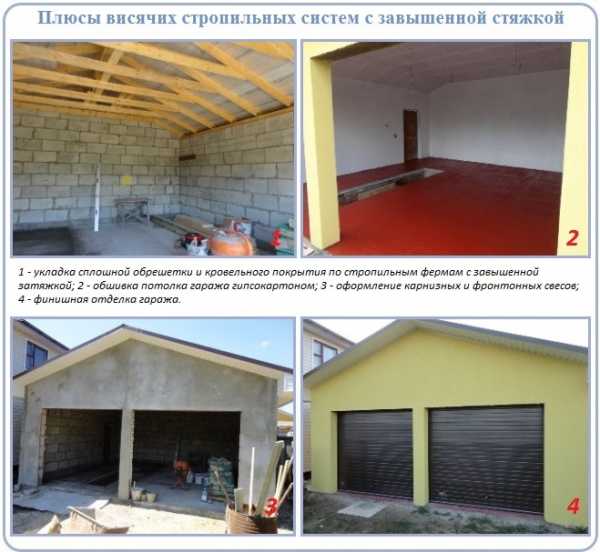

Значительное преимущество висячих конструкций заключается в том, что стяжки заодно работают как потолочные балки. В разобранном варианте стяжка завышена, и внутренняя обшивка выполняется прямо по ней. Чердак в подобном проектном решении исключен. Зато благодаря завышению стяжки увеличивается потолок и внутреннее пространство, что можно в подробностях разглядеть на фото этапов устройства двухскатной крыши гаража:

Если висячими стропильными треугольниками предстоит перекрывать пролет более 9м, затяжку сращивают из двух досок или брусьев. В вершине треугольника устанавливается бабка-подвес, предотвращающая провисание затяжки. Она соединяется подкосами со стропильными ногами. Внизу подвеса есть устройство подтягивания затяжки в случае ее провисания.

Висячие конструкции для крупных пролетов

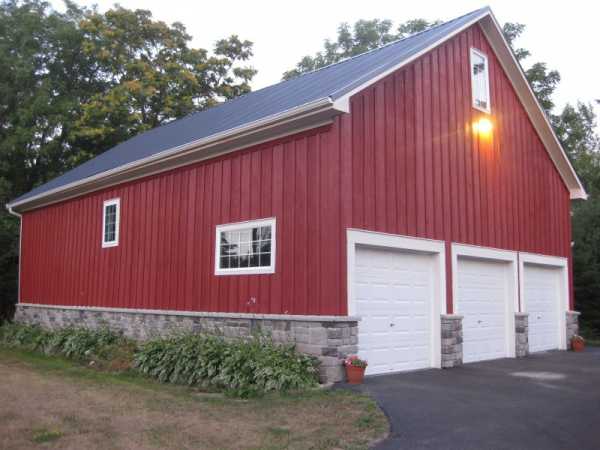

Висячие стропильные системы пригодны для перекрытия пролетов до 14м. в частном хозяйстве гаражи подобных габаритов встречаются нечасто. Однако крупногабаритные постройки нередко оснащают висячими стропильными фермами так, как в представленном примере двухэтажного гаража.

Постройка обладает полноценным вторым этажом, не относящимся к мансардной категории. Для строительства в районах с высокой ветровой нагрузкой и незначительным количеством зимних осадков стенки второго этажа стоит увеличить, а крышу сделать более пологой, уменьшив угол наклона скатов.

Стены двухэтажного гаража сложены из бруса, из него же выполнены фронтоны и внутренняя перегородка. Брусовые фронтоны дают возможность отказаться от стропильной схемы посредством монтажа слег. Однако каркас крыши в примере сделан традиционно: с помощью висячих стропильных треугольников.

Стропильные фермы устанавливаются обычным способом: нижними врубками опираются на стены, верхами друг в дружку. Место соединения верхов укреплено деревянными прибоинами. Потолок холодной крыши подшивается гипсокартоном изнутри стропильной системы. Снаружи на стропила настилается сплошной гидроизоляционный ковер.

Материал укладывается полосами с легким провисанием на случай традиционных подвижек древесины при колебаниях влаги с температурой. Полосы гидроизоляции укладываются в направлении от свеса к коньку, к стропилинам крепятся сначала степлером, потом рейками обрешетки. Под металлочерепицу и профлист устраивается разреженная обрешетка с шагом, указанным производителем. Под металлические покрытия с полимерной оболочкой недопустимо укладывать битумную гидроизоляцию.

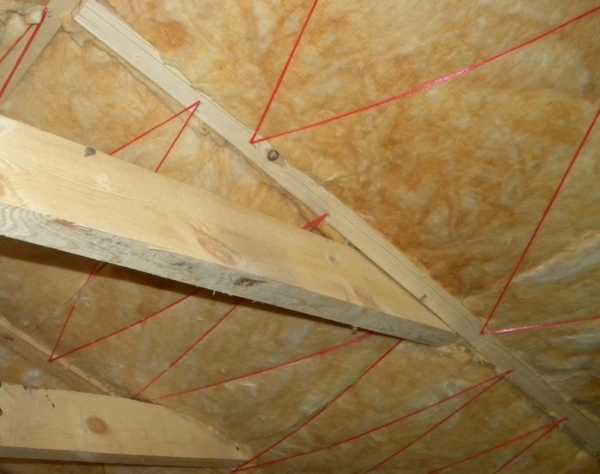

В случае сооружения утепленной крыши над двухэтажным гаражом по указанному проекту, целесообразно этапы работ распределить другим образом. Первым делом лучше уложить гидроизоляцию, смонтировать обрешетку и закрепить на ней покрытие.

На крупных по площади объектах плиты или маты теплоизоляции удобней и разумней устанавливать, когда наружная часть кровельного пирога полностью готова. Так исключается угроза намокания теплоизоляции, из-за чего возникает угроза постепенного разрушения деревянных элементов стропильного каркаса.

Тема предложенного видео: сооружение гаража и двухскатной крыши для желающих строить своими руками.

Приведенные нами базовые варианты устройства крыш с двумя скатами над гаражами демонстрируют основные принципы сооружения. Предложенные схемы вполне подойдут для строительства отдельно стоящей коробки с двускатной крышей. Типовые проекты можно доработать в соответствии с индивидуальными требованиями.

krovgid.com

как сделать "односкатку" своими руками

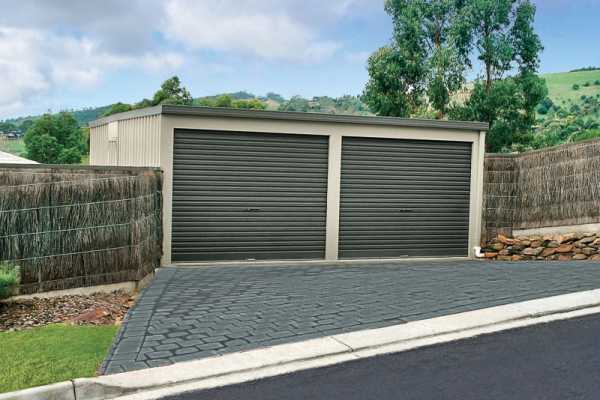

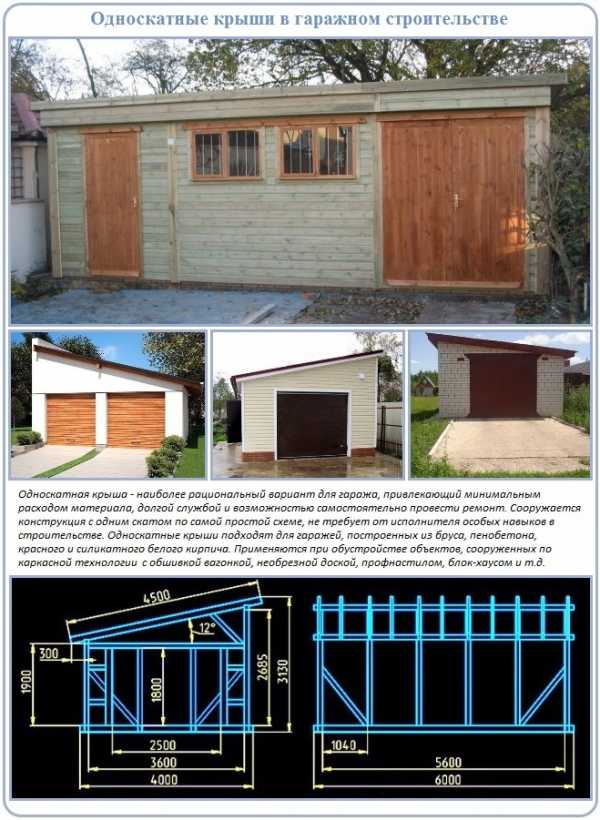

Крыши с одним скатом – вариант, идеально подходящий для обустройства гаражей. Широко распространенные на просторах отечества пологие плоскости авторитетно завершают солидные кирпичные постройки и небольшие каркасные боксы.

Принцип строительства значительно проще, чем возведение двухскатной соперницы. Работы проводятся гораздо быстрее, и результат служит дольше, что весьма убедительно действует на самостоятельных мастеров. Однако для успешного завершения дела следует твердо знать, как сооружается односкатная крыша для гаража, каким способом ее разумней устроить.

Односкатные конструкции не поражают воображение эстетов, но к разуму практиков взывают крайне настойчиво. Потому не слишком красивые, но простые и надежные крыши с единственным скатом сооружают преимущественно над хозяйственными постройками.

Лидерство односкатных крыш в сфере обустройства гаражей обосновано внушительным списком преимуществ, в числе которых:

Экономичность. На сооружение и обустройство расходуется минимальное количество материалов.
Конструктивная простота. Односкатная крыша формируется отдельно установленными стропилинами, края которых опираются на стенки разной высоты. Функцию стен вправе выполнять столбы, колонны или стойки каркасного сооружения.
Долгосрочность безукоризненной службы. Элементы грамотно построенной односкатной крыши беспрепятственно омываются воздушными потоками. Отличная вентиляция исключает образование разрушающего конденсата, предупреждает увлажнение деревянных деталей и его неизбежный итог – гниение.

Сооружение односкатных крыш над коробками гаражей в большинстве случаев не сопровождается устройством чердака. Сама конфигурация не слишком удобна для организации в чердачном помещении места для хранения, к примеру, зимней резины.

Исключением может стать желание владельца сделать над основным помещением мастерскую. Правда, в подобных ситуациях целесообразней, чтобы в строительстве применялась ломаная технология или полумансардная схема, предоставляющая возможность обзавестись практически двухэтажным гаражом при относительно невысоких затратах.

Вариантов сооружения односкатных крыш над гаражами существенно больше, чем подсказывает конструктивная незамысловатость. Их возводят над отдельно стоящими объектами и над пристройками.

Один скат может перекрывать не только гараж, но заодно и баню или летний домик со смежной стеной. Основой строительства может служить не только стопа со стенками разной высоты, но и коробка, стены которой доведены до единого уровня.

Главный признак односкатной крыши – наличие опоры под обоими краями стропильной ноги. Элементы стропильной системы просто укладываются, т.е. как бы наслоняются на опоры, в связи с этим носят техническое название «наслонные».

По сути, стропилины односкатной крыши представляют собой обычные балки, уложенные под незначительным углом к горизонту. Потому крутизну сооружения при проектировании и расчетах не учитывают.

Принципы определения угла наклона

Грамотное строительство односкатной крыши обязано соблюсти уклон, необходимый для свободного схода дождевой воды и удаления осадков в период снеготаяния. Именно поэтому высота опорных конструкций должна различаться.

На выбор угла наклона ската влияют три фактора:

Климатическая специфика конкретного региона. Пологие односкатные сооружения крутизной до 5-7º нерационально возводить в областях с обильным выпадением зимних осадков. Зато они прекрасно работают в местностях с высокой ветровой активностью и с незначительным количеством снега. Односкатные крыши с углом наклона 20-25º не стоит строить в районах с частыми сильными ветрами над отдельно стоящими гаражами. Возможно сооружение над пристройкой.
Вид кровельного покрытия. В обустройстве пологих крыш до 8º применяются рулонные кровли: полимерные, 3х и 4х-слойные битумные или битумно-полимерные материалы. Если крутизна крыши 8-10º кровля укладывается в два слоя. Если угол наклона 15-20º, используются металлические листы, соединенные фальцем, плоский и волнистый шифер. Для крыш крутизной 25º подойдет профнастил или одна из его вариаций, металлочерепица.
Ландшафтный дизайн усадьбы. Архитектурные каноны повелевают использовать кровли одного цвета и вида в пределах одной территориальной единицы. Хотя бы на собственном участке, если это не слишком обременит бюджет.

Неважно, угол наклона выбирается с ориентиром на указанные обстоятельства, или наоборот. Важно, чтобы в результате нашелся консенсус, удовлетворяющий всему спектру перечисленных условий.

Крутизна односкатной крыши – крайне важный параметр для гаража, определиться с которой необходимо на стадии проектирования гаража. Она даст понять, нужно ли будет сооружать стены коробки разной высоты или можно обеспечить уклон установкой с одной стороны консольно-прогонной рамы.

Длина стропильных ног

Площадь ската должна учитывать формирование свесов, защищающих строительные конструкции от прямых и косых дождей. Мастерам, желающим знать, как грамотно сделать проект односкатной крыши для гаража, необходимо учитывать тип материала, из которого выполнены стены, потому что:

Свесы над обшитыми металлом каркасными строениями должны составлять по минимуму 10-20см.
Свесы над срубами должны быть 50-60см.
Свесы над кирпичными и бетонными гаражными коробками 30-40см.

Иногда свесы увеличивают с целью формирования навеса со стороны входа или вдоль длинной стенки. Увеличенный по площади навес необходимо опереть на столбы, сооруженные на общем с гаражом или отдельном фундаменте.

По завершению разбора геометрических показателей можно смело приступать к расчетам размеров стропилин.

Правила расчета стропильной системы

Для расчета элементов стропильного каркаса проще воспользоваться одной из предложенных интернетом программ. Принципиальных различий в их вычислениях нет.

Данные банально вводятся в специфические таблички, после чего практически моментально появляется результат. Т.к. интенсивных пешеходных передвижений по поверхности односкатной крыши обычно не предполагается, то для расчетов знать нужно будет только:

Вес кровельного покрытия, распределенного на 1м² площади без учета угла наклона.
Вес сплошной обрешетки, применяемой для обустройства скатов до 25º. Принимается вес доски, приходящейся на 1 м², фанеры или ОСП.
Вес утеплителя, если планируется его установка.
Масса снежного покрова, установленная по многолетним наблюдениям в конкретной местности.

Вес осадков в районе строительства можно определить по карте, которую мы приводили в статье о расчетах стропильной системы скатных крыш, или найти в сборнике нормативов по строительной климатологии.

Степень сложности стропильного каркаса

Конструктивная сложность стропильной системы односкатной крыши напрямую зависит от размера перекрываемого ею пролета:

Если пролет не превышает 4,5м, стропильный каркас до предела прост. В его составе есть только параллельно уложенные стропильные ноги, соединенные с брусьями мауэрлата или с равнозначными элементами.
Если пролет больше 4,6м, но меньше 6м, то система усложняется. Ввиду внушительной длины стропилины появляется вероятность ее провисания и кручения. Чтобы избежать деформации и повысить жесткость конструкции, стропильные ноги подпираются подкосами.
Если пролет больше 6м, его делят на условные сегменты, между которыми устанавливается прогонная конструкция с вертикальными опорами. Естественно, для установки прогонной рамы нужна собственная опора в виде внутренней стены. Опереть можно на бетонное перекрытие, для устройства крыши поверх которого расчеты почти не требуются.

Оптимальными размерами внутреннего пространства гаража на одно авто считается 3,5×5,2м. Даже если не учитывать толщину стен, ясно, что построить крышу над коробкой с указанными размерами по схемам из первого или второго пункта. При уклоне ската поперек длинным стенам постройки стропила укладываются без дополнительных элементов.

Если уклон направлен вдоль длинных стен, стропилины необходимо будет подпереть подкосами. В любом случае продумать и рассчитать следует оба варианта. Желательно составить два чертежа гаража с односкатной крышей, чтобы выбрать наиболее подходящий тип по технологическим и экономическим аспектам.

Лучшего метода изучения технологий строительства, чем разбор реальных разработок и примеров, пока не придумано. Полезны они и для тех, кто своими руками решил сделать односкатную крышу над запланированным к строительству гаражом, и для тех, кому требуется контролировать возведение объекта на личном участке.

Пристальное внимание следует уделить устройству фундамента под гараж. Основа постройки должна быть безупречной и действительно прочной. Если грунты под массой «железного коня» неравномерно просядут, фундамент обязательно даст трещину. Едва заметное на первоначальном этапе повреждение через год превратиться в крупную щель с полным списком вытекающих последствий: с нарушением теплоизоляции, смещением части стены и перекошенной в результате крышей.

Неравномерность просадки особо опасна для сборных и столбчатых фундаментов. Устроенный поверх них ростверк не спасет от разрушения кирпичные и бетонные стены из-за незначительной собственной мощности. Потому под капитальные сооружения вполне обоснованно принято заливать монолитную плиту или ленту. Заглублять монолитные основания требуется ниже горизонта сезонного промерзания грунта минимум на 30см, для уверенности в надежности на 50см.

В северных областях настолько серьезно заглубленная плита будет слишком дорогостоящей. Там предпочитают ленты с перекрытиями из бетонных плит, если предполагается устройство смотровой ямы, или с бетонным полом по утрамбованной основе, если организация ямы не предстоит.

Каркасные гаражи не слишком требовательны к фундаментам. Из-за неравномерной просадки подстилающих грунтов их может несколько перекосить. Однако рамы верхней и нижней обвязки, жестко сцепленные со стойками стен, не дадут постройке разрушиться. Причем исправить перекос не составит труда: достаточно приподнять просевшую часть строения домкратом и выровнять фундамент посредством подкладки кирпичей, пеноблоков, обрезков бруса и др.

В возможности свободного устранения недочетов заключается причина применения столбчатых типов фундамента под каркасные гаражи, с сооружением одного из которых будем разбираться.

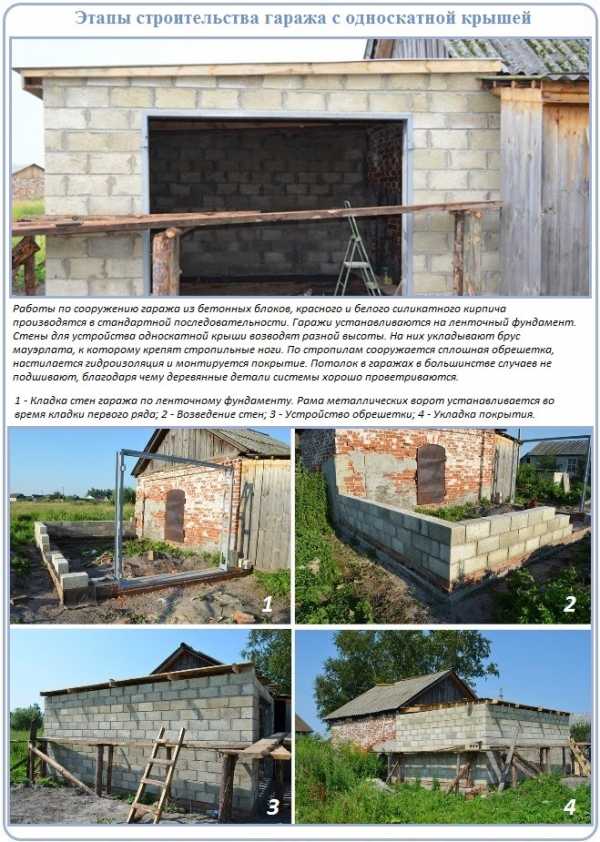

Строительство обособленного гаража с «односкаткой»

Неоспоримые достоинства каркасной технологии отлично отображает сладкая парочка определений «дешево и быстро». Приплюсуем к ним возможность строительства своими руками и немногословно отошлем вдаль малейшие сомнения. Приступим.

Процесс сооружения каркасного гаража по шагам:

Устраиваем по столбчатому фундаменту нижнюю обвязку каркаса. Первым делом из бруса 150×200 создаем раму согласно размерам гаража. Элементы укладываем широкой стороной плашмя, соединяем в углах косым прирубом. Соединения укрепляем гвоздями, болтами, металлическими пластинами. Пространство между ребрами рамы заполняем брусом 150×150, укладываемым на рядовые столбы фундамента. Углы дополнительно усиливаем скобами;
Сооружаем переднюю стенку гаража. Устанавливаем брусья 150×150 длиной по 3м по углам обвязки. Крепим их усиленными оцинкованными уголками и фиксируем временными укосинами к смежным ребрам обвязки. Устанавливаем брусья равнозначного сечения и длины согласно ширине проема под гаражные ворота, крепим уголками. Соединяем полученные стойки путем укладки сверху бруса 100×150 с аналогичным креплением – получаем переднюю деталь верхней обвязки.
Собираем тыльную стенку. Устанавливаем четыре отрезка бруса 150×150 длиной 2,5 – 2,7м через равные расстояния. Высота стоек задней стенки вычисляется в процессе проектирования и зависит от длины гаража. Угловые столбы дополнительно фиксируем временными укосинами. Перевязываем все четыре элемента сверху брусом 100×150. Это задняя деталь верхней обвязки.
Укладываем стропила ребром на брусья обвязки. Для раскроя стропильных ног используем доску 25×150. Крепим их уголками или скользящими опорами к брусьям обвязки.
Сооружаем боковые стенки. Прикладываем к середине боковой стенки дюймовку, на которой отмечаем линии запила по факту. Согласно сделанного из дюймовки шаблона изготавливаем стойки боковой стены из бруса 150×150. Устанавливаем их и соединяем вверху брусом 100×150, прикрепленным к боковым граням стоек.
Обвязываем весь каркас посередине доской 50×150. За точку отсчета средней обвязки возьмем половину длины столба тыльной стенки.
Устанавливаем постоянные укосины. Демонтируем все ранее установленные вспомогательные элементы. Каждый сегмент каркаса, полученный в результате установки средней обвязки, снабжаем укосиной из доски 25×150.
Оформляем крышу. Устраиваем сплошную обрешетку, уложив на стропила доску 25×150 с зазорами 2-3мм. Вместо доски можно использовать фанеру или панели ОСП-3. Обшиваем периметр ветровой доской, расстилаем гидроизоляцию, монтируем покрытие.

Остается обшить каркас гаража доской, стеновым профнастилом или влагостойкой фанерой, применяемой в качестве основы под последующую отделку.

При желании утеплить гараж перед обшивкой между элементами каркаса закладывается теплоизоляция. В обшивке стен и потолка изнутри неутепленной постройки вообще нет необходимости. Открытые к свободному доступу воздуха деревянные составляющие хорошо просыхают, благодаря чему долго служат.

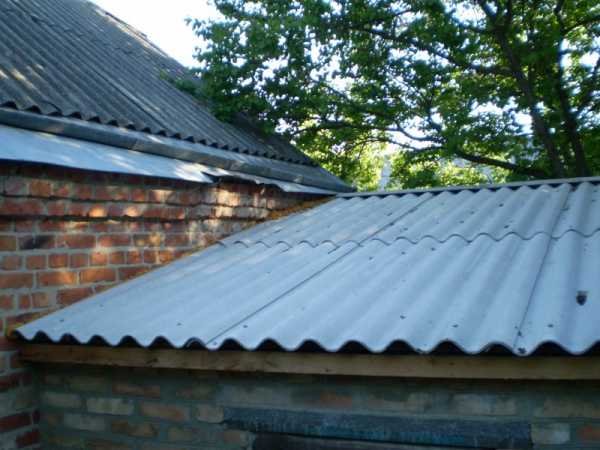

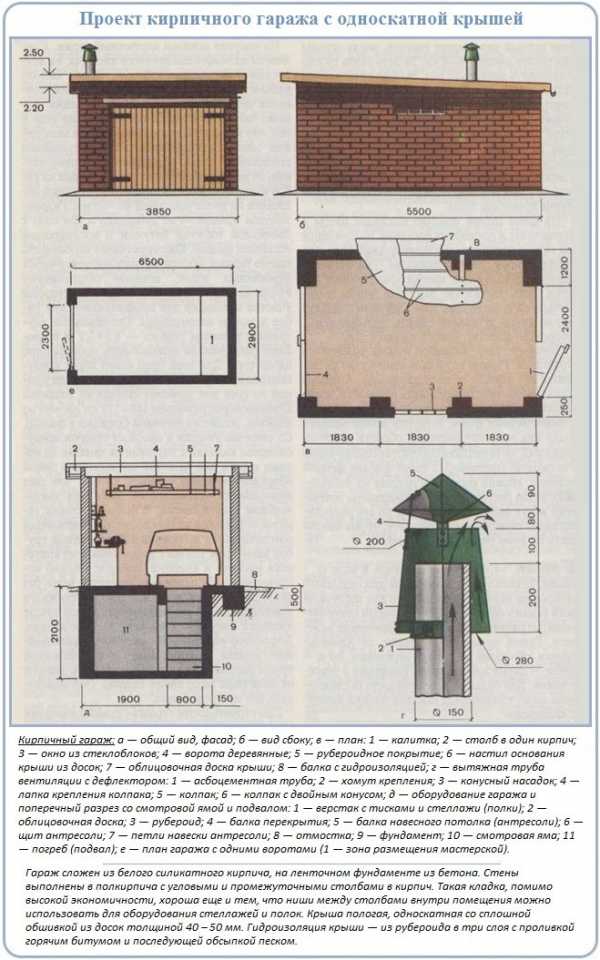

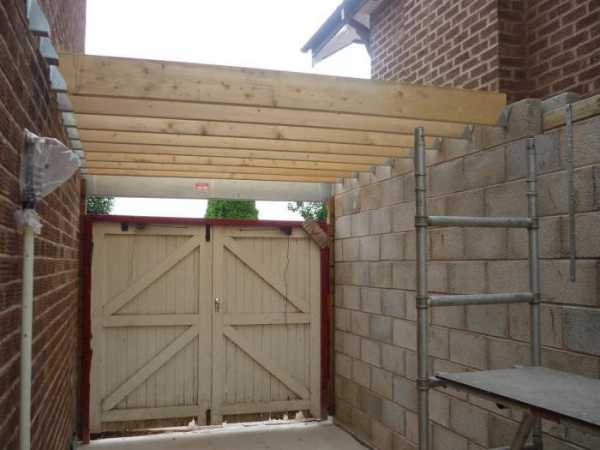

Сооружение пристройки с односкатной крышей

По экономическим показателям гараж-пристройка значительно опережает отдельно стоящий объект. Дело не только в существенном сокращении стройматериалов за счет общей стены с основным зданием. При необходимости подвести к пристройке коммуникации выгоднее и проще.

Под описанную в примере каркасную пристройку сделан ленточный фундамент. Для его заливки рыли не котлован, а траншею, в которую устанавливалась опалубка. Высота опалубки рассчитывалась так, чтобы в итоге над поверхностью земли возвышался небольшой цоколь в 15 – 20см. В период заливки устанавливаем закладные детали для крепления каркаса к фундаменту.

После распалубки внутри контура выбираем грунт на 30см ниже поверхности земли. Трамбуем дно и засыпаем сначала 10см смеси щебня с песком, затем 10см песка, потом снова трамбуем. На утрамбованный песок настилаем промасленную бумагу или рубероид, а поверх этой прослойки заливаем 10см бетона. Получили наиболее подходящий для гаража бетонный пол.

Если есть желание сделать некоторый уклон около 1% в сторону ворот, перед заливкой нужно установить в продольном направлении деревянные планки под требующимся углом. Планки устанавливаются на ребро в 60см от стен. В пространство между ними заливается бетонная смесь и распределяется путем затирания с необходимым наклоном. После удаления планок образованные ими борозды заполняются раствором.

Последовательность работ по устройству гаража-пристройки:

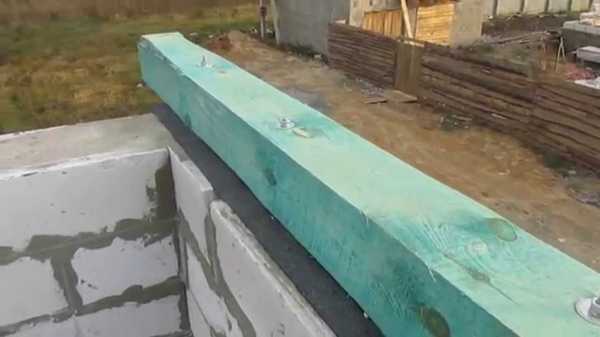

Устройство нижней обвязки. На цоколь полосой настилаем рубероид, толь или подобный гидроизоляционный материал. Укладываем поверх гидроизоляции детали нижней обвязки, заранее раскроенные из бруса 150×150. Проверяем уровнем горизонтальность, при необходимости выравниваем положение путем подкладки щепы. Детали обвязки соединяем прирубом, места соединений дополняем болтами, углы усиливаем скобами.
Установка стоек входа. Перед установкой в брусе обвязки с краю делаем врубку по размету бруса глубиной около 7см. Устанавливаем стойки, изготовленные из бруса 150×150, высота их должна соответствовать проекту.
Сооружение стенок пристройки. Сначала из доски 50×150 формируем угловые опоры. Две доски устанавливаются под углом друг к дружке так, чтобы смежная доска формировала край смежной стенки. Заполняем пространство между угловыми опорами рядовыми стойками. Устанавливаем их с шагом примерно 60см.
Устройство верхней обвязки. Укладываем плашмя доску 50×150 в два ряда с перевязкой стыков.
Укладка потолочных балок. Устанавливаем доску 50×150 ребром с шагом около 60см на верхнюю обвязку. Между балками располагаем обрезки доски 50×50 для фиксации их положения.
Установка стропилин. Стропильные ноги устанавливаем рядом с балками под углом. Для формирования угла используем либо стеновые кронштейны, заранее прикрученные к несущей конструкции основного здания, либо короткие опорные стоки, установленные на обвязку.
Устраиваем по стропилам сплошную обрешетку, перекрываем ее гидроизоляцией, укладываем покрытие.

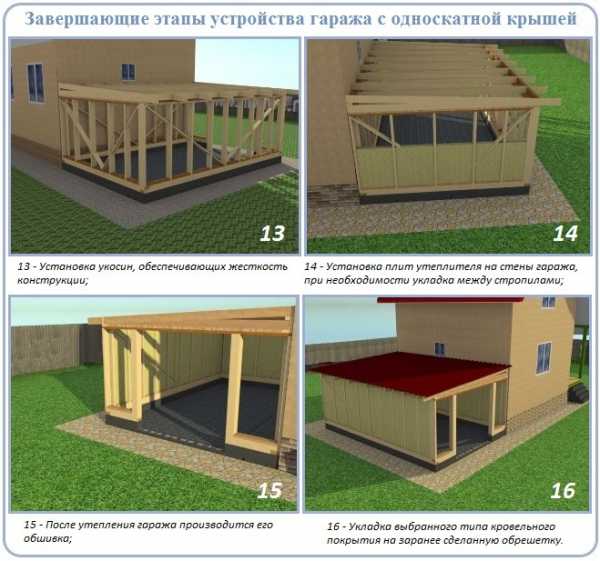

Завершающие этапы проводятся в традиционной последовательности. Обшиваем гараж, устраиваем косяк для ворот и навешиваем ворота.

Наглядная информация в помощь тем, кто решился на строительство односкатной крыши над гаражом своими руками: видео превосходно демонстрирует процесс сооружения.

Устройство стропильной системы:

Сооружение обрешетки под укладку рубероида:

Укладка рубероида на односкатную крышу:

Обзор вариантов строительства односкатной крыши с подробным изучением технологии строительства поможет соорудить надежную конструкцию собственноручно или гарантирует надлежащий контроль работы нанятых строителей.

krovgid.com

Крыша гаража - 110 фото оптимальных идей для постройки своими руками

Многие автолюбители очень дорожат и любят свое авто, поэтому по возможности стараются укрыть свой авто в тепленьком и уютном гараже. Однако, не каждый автолюбитель имеет теплый и уютный гараж. Но многие владельцы автомобилей решаются на постройку своего собственного гаража.

Безусловно, возвести кирпичную кладку сделать совсем не сложно, сложность заключается в постройке крыши гаража. Поэтому у многих изначально возникает резонный вопрос: как сделать крышу гаража своими руками?

Построить крышу гаража своими силами возможно, если иметь начальные навыки строителя и иметь общее представление о конечном результате постройки.

Наиболее простой и оптимальный вариант при строительстве крыши на гараже, это односкатная крыша. Собрать такую конструкцию не составит больших проблем и сложностей, к тому же данный вариант имеет свои плюсы:

не требует какого-либо опыта и знаний
не требует больших финансовых затрат
процесс строительства не отнимет много времени, как правило, не более 3-4 дней
конструкция такой крыши имеет долгий срок эксплуатации

Особенности расчета крыши для гаража

Следует отметить, что односкатная крыша имеет несколько различных типов строения конструкции. Поэтому, встречается такие ситуации когда крыша гаража имеет продолжение от жилой постройки, однако наиболее правильный вариант это, когда строение гаража имеет обособленную и не примыкающую к другим строениям постройку.

Определение угла ската

В процессе проектировки гаража очень важно правильно и грамотно выполнить уклон ската, это необходимо для стекания воды во время дождей. В этом случае необходимо установить опорные стены имеющие разный уровень. Однако уклон ската зависит от различных нюансов.

Особенности климатических условий. В этом случае уклоны рекомендуется делать исходя из особенностей климата, так, например, с климатом, где выпадает большое количество осадков в виде дождя и сильного и порывистого ветра, уклон рекомендуется выполнить не более чем на 5-7°. А вот если климат более суровый с большим количеством снега, в этом случае уклон рекомендуется выполнить не более 25°.

Выбор кровельного материала. Безусловно, один из важнейших вопросов в строительстве крыши, чем покрыть крышу гаража? В основном для кровли гаражей используются битумно-полимерные рулоны или так называемый «рубероид», так же хорошо использовать для таких целей шифер либо листы стали или металлочерепицу.

Однако все они имеют различный угол уклона. Так например «рубероид» имеет показатель не более 10°, для шифера рекомендуется иметь уклон не более 20°, а вот для металлочерепицы характерен уклон около 25°.

Внешний вид архитектурной панорамы участка. В этом случае необходимо соблюдать практически одинаковый уклон всех строений крыш, это необходимо для создания единой общей панорамы участка.

Расчет стропильного каркаса

В наше современное время не так сложно рассчитать необходимые параметры при проектировании, если использовать специальные современные программы или строительные калькуляторы. В этом случае нужно лишь ввести все параметры гаража с односкатной крышей и результат в автоматическом режиме выдаст вам всю самую необходимую информацию.

Уровень сложности стропильной системы

В процессе постройки односкатной крыши своими силами очень важно сделать всю конструкцию очень прочной. При этом необходимо дополнительно монтировать специальные узлы-усилители конструкции.

Как правило, гараж с односкатной крышей для одного легкового автомобиля имеет ориентировочные габариты 3,0х5,5 метра, однако по желанию можно менять в сторону уменьшения или увеличения габаритов.

Сборка односкатной крыши для гаража

Перед закупкой материалов необходимо еще раз все точно пересчитать, и только после этого можно закупать все необходимое для строительства. По сути, построить односкатную крышу своего гаража не так уж и сложно.

Необходимо лишь только все выполнять последовательно и не спеша. Желательно, чтобы у вас имелся чертеж крыши, что будет служить вам четким руководством к действию.

Немаловажное значение имеет и утепление крыши. Поэтому многие не знают чем и как утеплить крышу гаража? Процесс утепления гаража считается практически конечным этапом строительства. Для утепления гаража можно использовать практически любой утеплитель.

Утеплитель закладывается между стропильными балками, при этом между собой они должны прилегать плотно. Для утепления односкатного гаража можно использовать утеплитель с толщиной 20 см.

Таким образом ремонт крыши гаража можно сделать своими руками. При этом, в процессе строительства ничего сложного нет. Единственная сложность только в том, что в некоторых моментах потребуется помощь помощников. Это связано с тем, что балки и стропила длинные и тяжелые и их надо где-то придержать поэтому, здесь нужны помощники.

Если у вас возникнут сложности при выборе конструкции крыши, то здесь можно посмотреть красочные и иллюстрированные фото крыши гаража. Возможно, что какой-либо вариант вам понравится.

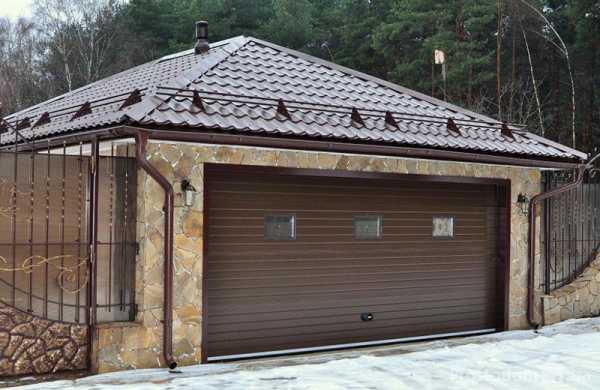

Фото крыши гаража

mojdominfo.ru

Как сделать крышу на гараже своими руками

Обустройство кровли — принципиально важный этап строительства гаража. Чтобы сделать крышу гаража своими руками, необходимо грамотно выбрать ее форму и конструкцию, определиться с видом и цветом кровельного покрытия. Несмотря на то, что гараж относится к вспомогательным постройкам, конфигурация и оттенок его крыши — это часть архитектурно-ландшафтной композиции участка, имеющая немалую эстетическую нагрузку. Предлагаем разобраться, как правильно сделать крышу гаража, чтобы она не только выгодно смотрелась на фоне окружения, но и была устойчивой, надежной, долговечной.

Каким кровельным материалом покрыть крышу гаража

Подбирая материал для обустройства кровельного настила гаража, учитывают форму, уклон и предполагаемый срок службы крыши, климатические условия и финансовый аспект.

Виды и особенности кровельных материалов:

Керамическая и металлическая черепица. Долговечный и дорогостоящий материал, требующий профессионального монтажа.
Гибкая черепица. Рулонный материал по бюджетной цене, легкий в установке, но характеризующийся коротким эксплуатационным сроком.
Профнастил. Невысокая стоимость, небольшой вес листов, легкий монтаж — основные преимущества материала. К недостаткам относятся слабая теплоизолирующая способность, возможность коррозии, шумность.
Ондулин. Прочный, легкий, износоустойчивый листовой материал с оптимальным соотношением цена / долговечность. Упрощенная схема установки — одна их основных причин, по которой большинство домовладельцев выбирают именно ондулин для самостоятельного сооружения кровли гаража.

Форма крыши для гаража: нюансы выбора

Конфигурация крыши гаража может быть абсолютно любой, поэтому важный момент ее строительства — выбор формы, проектирование и расчет нагрузки, подсчет количества требуемого материала. Плоская или односкатная с уклоном, двускатная щипцовая или мансардная, вальмовая или шатровая — конструкция кровли существенно влияет на трудоемкость и конечную стоимость строительства гаража.

Преимущества односкатной крыши как варианта для постройки гаража своими руками:

Ценовая доступность.
Сниженные объемы конструктивных и кровельных материалов.
Рациональное использование пространства постройки.
Простота и скорость монтажных работ.

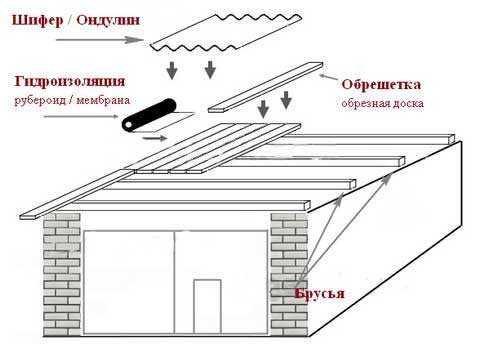

Конструкция кровли включает в себя:

Мауэрлат.
Стропильную систему.
Изоляционные слои (влаго-, паро-, теплоизоляции).
Обрешетку.
Кровельный настил.

Монтаж мауэрлата

Установку крыши начинают с монтажа мауэрлата— деревянного бруса с сечением 150×100 / 150×150 мм. Муэрлат играет ключевую роль в перераспределении нагрузки веса кровли на стены гаража, служит опорой и улучшает прочностные параметры кровельной конструкции. Перед монтажом брус необходимо обработать антипиренами и антисептиками для защиты от возгорания, предотвращения гниения и повреждения древоточцами. Уложив несколько слоев рубероида для гидроизоляции, мауэрлат закрепляют по верхней грани стен, заподлицо с их внутренней плоскостью, а затем выполняют дополнительную кладку из кирпича снаружи. Крепеж мауэрлата к стене осуществляют при помощи скоб, шпилек, арматуры, проволоки.

Достаточно часто применяют упрощенный способ монтажа мауэрлата, используя вместо бруса обрезную доску 150×50 мм. Первый ряд досок закрепляют по верху стен анкерными болтами длиной не менее 200 мм, следующий ряд прибивают гвоздями 100 мм. Данный метод хорош отсутствием закладных элементов и упрощенным процессом подъема досок на высоту в сравнении с брусом.

Читайте также статью: Как правильно установить мауэрлат.

Установка стропильной конструкции

Стропильная система — это каркас односкатной крыши гаража, который равномерно распределяет нагрузку от ветра, осадков, веса кровельного материала. При перекрытии гаража с пролетом до 4500 мм, используют стропильные фермы без подкосов, в иных случаях — с подкосами. Шаг стропил влияет на несущую способность каркаса и надежность кровли, но необоснованно малое расстояние утяжелит ее, увеличит нагрузку на стены и фундамент. Слишком большой шаг снизит сопротивляемость крыши гаража внешним воздействиям. Как правило, шаг установки стропил рассчитывают, исходя из габаритов и веса модуля кровельного настила.

В качестве стропил при монтаже крыши гаража традиционно используют брус с сечением 100-200 мм на 50 мм такой длины, чтобы после обустройства кровельного настила образовался свес не менее 200 мм. В процессе монтажа стропильные ноги врезают в венец мауэрлата двойным зубом или закрепляют шпильками, болтами, металлическими уголками / пластинами. Паро- и влагозащитные мембраны настилают внахлест по верху стропил, фиксируя края изоляционного материала скобами или скотчем.

Монтаж обрешетки и кровельного настила

Обрешетки придает конструкции крыши требуемую жесткость и служит основанием для укладки кровельного покрытия. Обрешетку монтируют перпендикулярно относительно стропил, устанавливая деревянные рейки 50×50 мм с шагом 100 мм для рулонных материалов, с расстоянием 500-800 мм — для листовых. Кровельный материал настилают в соответствии с технологической схемой, рекомендуемой производителем, — это, как правило, серия операций по закреплению покрытия на поверхности обрешетки.

Чтобы грамотно смонтировать крышу своими руками, необходимо изучить пошаговые инструкции — это поможет вам сделать прочную, надежную и красивую кровлю для своего гаража.

Советы по строительству крыши гаража

Из следующего видео вы узнаете три главных совета по монтажу кровли гаража:

www.onduline.ru

Кровля гаража своими руками — делаем правильно: расчет и монтаж

Декабрь 11, 2016

Немало вопросов возникает у домовладельцев, когда в планах приусадебного благоустройства крыша гаража своими руками. Пройдем пошагово все стадии обустройства, обращая внимание на главное.

Выбираем вид крыши

Первое, с чем необходимо определиться еще на стадии проектов — это вид крыши: плоская, односкатная или двускатная.

Плоские крыши делают из бетона. Чтобы уложить бетонные плиты перекрытия понадобится крановая установка, крановщик и бригада опытных установщиков. Для заливки перекрытия бетонным раствором нужны опалубка, арматура, большой запас бетона и опять-таки люди. Понятно, что в случае, когда требуется именно плоская кровля для гаража лучшим решением будет нанять квалифицированную бригаду.

По этой причине речь у нас пойдет об односкатных и двухскатных кровлях, доступных для самостоятельного монтажа.

Чтобы выбрать один из двух вариантов, нужно учесть преимущества и недостатки каждого вида кровли:

Односкатная крыша для гаража обойдется дешевле по затратам на материалы;
Монтаж односкатной конструкции проще;
Такую работу делать быстрее;
Монтаж односкатной кровли сможет сделать даже один человек;

Но если более важна основательность для крыши, крышу предполагается активно использовать для хранения или проживания, то вариант двускатной кровли предпочтителен:

Снеговая нагрузка на двускатной крыше меньше. При правильном наклоне кровли снег не задерживается на ней;
Есть возможность делать дополнительное помещение на чердаке;
Лучше вентилируется помещение, поэтому проще выполнить термоизоляцию;
Меньше рисков при разносторонней ветровой нагрузке;
Двускатная кровля выглядит более презентабельно

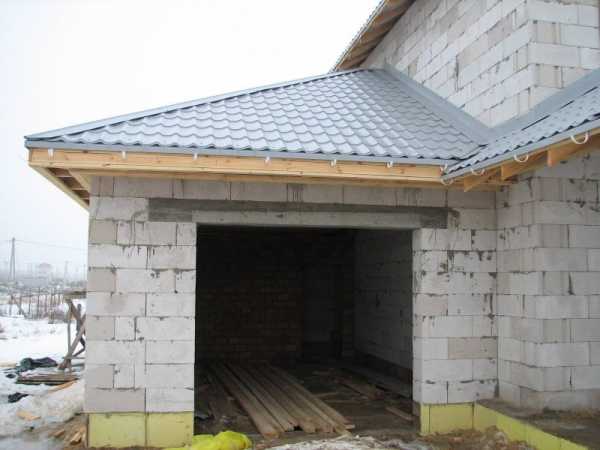

В случае примыкания гаража к зданию, для обеспечения отведения атмосферных осадков можно строить только односкатную крышу гаража. Такая версия хорош тем, что сэкономит значительную часть финансов на материалы и врем на возведение стен.

Определиться с видом кровли важно на первоначальном этапе потому, что для двускатной кровли стены будут одной высоты, а для односкатной – разной.

Определяем угол ската кровли

Оптимальный угол наклона односкатной кровли гаража 25-300. Если делать его выше, верх будет непропорциональным по отношению ко всей постройке. Не стоит делать его меньше 100, т.к. давление снежных масс при этом уклоне критическое. Диапазон для двускатной кровли значительно шире. В районах обильных снегопадов, угол наклона делают 450. В целом, чем сильнее ветра в регионе, тем меньший скат нужно выбирать. И наоборот, чем тише погода и больше осадков, тем круче угол наклона крыши.

На высоту ската влияет также выбор кровельного материала. При использовании рулонных кровельных материалов угол ската может быть 100. Для шифера – 200. А для черепичной кровли – минимум 300.

С видом и материалом кровли важно определиться до начала строительства еще и потому, что от этого будет зависеть размер и вид фундамента: плита под всем гаражом, ленточный или столбчатый.

Кровельные материалы

Рубероид. Недорогой мягкий кровельный материал. Срок службы до 5 лет (у современных аналогов – 15 лет). Не подходит для слишком жаркого или холодного климата. Продается в рулонах. Простая транспортировка и укладка. Настилается в несколько слоев. Склеивается битумной мастикой. В этом случае гидроизоляция крыши гаража не потребуется. Учтите дополнительные затраты на мастику, т.к. расход у нее в среднем 0,8 кг на 1м 2
Шифер – недорогой, более прочный и долговечный, чем рубероид материал (может служить около 10 лет). Продается листами. Монтируется относительно просто. Минусы: тяжелый, сложно менять из-за хрупкости. Подходит для кровли крыши гаража от 300

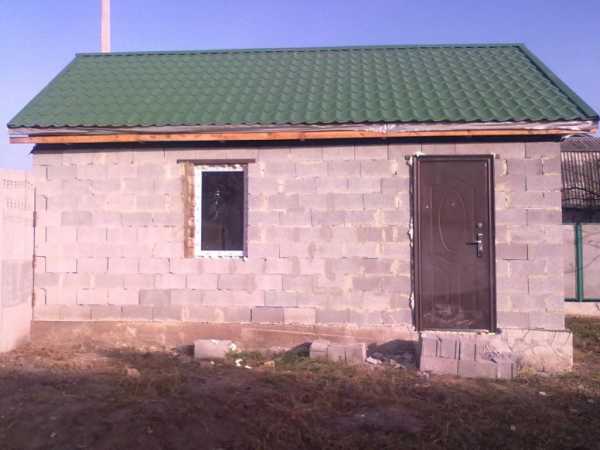

Металлочерепица и профнастил. Современные прочные легкие материалы на основе оцинкованного профилированного листа. Сверху покрываются полимерным защитным покрытием. Несложный монтаж. Подойдут для угла ската от 150. Долговечны. Выдерживают большой диапазон температур. Широкие декоративные возможности. Требуют качественного крепления специальными метизами и осторожности при монтаже. Поврежденное полимерное покрытие нужно срочно ремонтировать в целях сохранения его защитных функций. Низкая звукоизоляция. Относительно дороги по цене.

Чтобы посчитать расход кровельного материала, нужно знать длину и ширину гаража, и ширину свеса кровли (от 20 до 40 см в зависимости от уязвимости материала стен). Расчет площади для односкатной крыши: умножить численные значения ширины и длины гаража (со свесами) и разделить на косинус угла ската. Для двускатного варианта таким же образом надо высчитать площадь каждого ската, а затем полученные величины сложить. Далее площадь кровли делится на площадь листа кровельного материала. Получается необходимое кол-во листов. Следует учесть еще и запас на возможный брак.

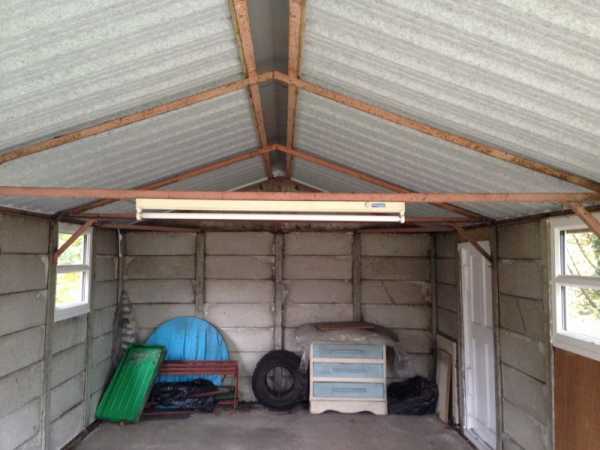

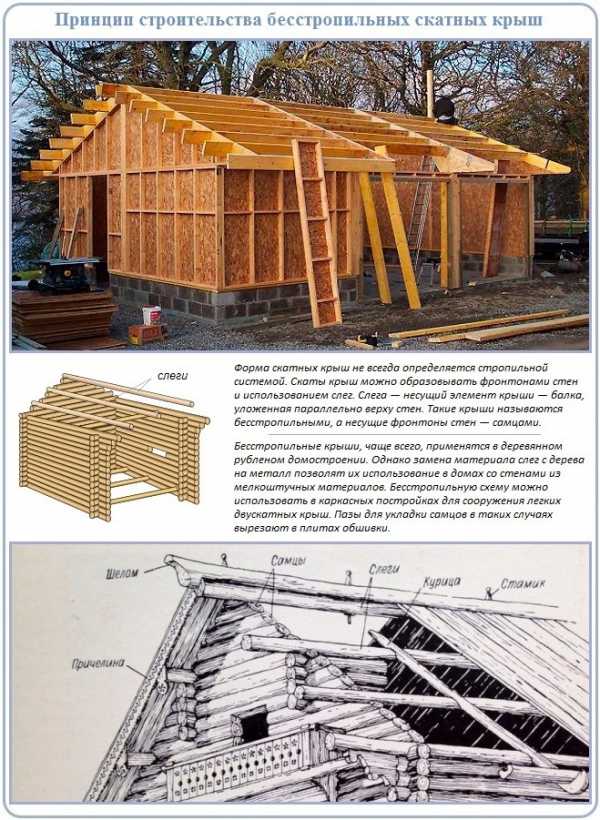

Выбираем стропильную систему

Существует целый ряд способов возведения односкатных крыш. Например, способы с балками перекрытия или без них. Способы, когда стропила укладывают поверх противоположных стен с перепадом высоты. Способ, когда предварительно на земле монтируются стропильные фермы, включающие в себя балки перекрытий, стойки высоты ската и стропила. Особо важное значение для выбора стропильной системы имеют размеры гаража.

То же самое касается двускатных вариантов. Для наслонной техники сначала монтируется прочная рама, опирающаяся на центры противоположных стен, а потом на нее кладут верхние концы пары стропил. Также есть разные версии с двускатными фермами: с опорой по центру и без нее. Наконец, старинная техника устройства кровли на слегах.

Чтобы сориентироваться, какая именно конструкция крыши подойдет в данном случае, придется ознакомиться с соответствующими методическими материалами. Выбрав определенную конструкцию, необходимо внимательно изучить пошаговую инструкцию. Определить, на каких этапах может понадобиться помощь.

Рассчитаем расход материалов

После выбора стропильной системы нужно рассчитать длину и толщину материала для нее. Это самая ответственная часть создания стропильной системы. Для этого нужно знать:

Высота перепада крыши. Она рассчитывается по формуле: длина стены (вдоль которой будет проходить скат) умножить на тангенс угла наклона.

Длина стропил рассчитывается по формуле теоремы Пифагора:

Численное значение длины стропил в квадрате равно сумме квадратов длины стены и высоты перепада. К полученной длине стропила нужно прибавить длину свеса кровли.

Шаг стропил рассчитывается индивидуально и колеблется от 1м до 60 см в зависимости от нагрузки на крышу.

Сечение стропил высчитывается по формуле, где учитывается множество факторов от удельного веса кровельных материалов до ветровых нагрузок в данном регионе. Поэтому для таких сложных расчётов лучше воспользоваться онлайн-калькулятором.

Сечение балок мауэрлата и потолочного перекрытия, если они нужны, берется от 100 х 50 мм. Расстояние между балками потолка примерно 1 м. Для них используется анкерное крепление

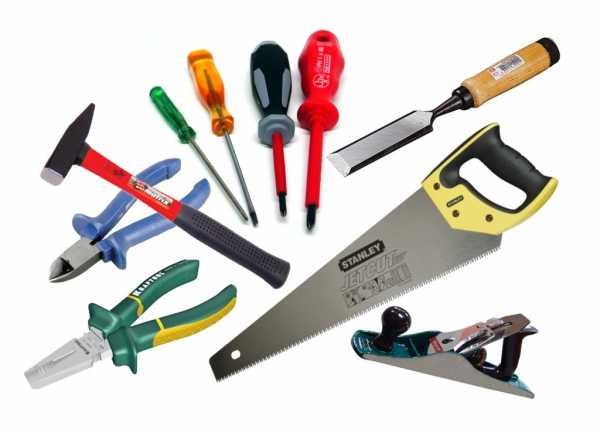

Какие еще инструменты и материалы понадобятся для устройства кровли:

Топор, пила-ножовка, молоток.
Строительный степлер со скобами, уровень, рулетка, маркер, шуруповерт.
Необрезная доска 25х150 мм с учетом того, что на каждый лист кровельного материала должно приходиться минимум 3 доски.
Брусок 50*50 мм для контробрешетки.
Парогидроизоляция – мембрана, с одной стороны работающая как гидроизоляция крыши гаража, а с другой – пропускающая пар из помещения на улицу. Такая пленка должна подходить для склеивания специальной мастикой или специальным скотчем.
Утеплитель (если помещение капитальное, тогда потребуется утепление кровли).
Металлические угловые крепления для балок, гвозди, саморезы.
Мастика для склеивания парогидроизоляции.

Монтаж односкатной кровли

Важно ориентировать наклон крыши на ветреную сторону, чтобы поток воздуха не задирал, а прижимал кровлю.

Монтаж начинается с установки мауэрлата – обвязки стен гаража из сухих, пропитанных противогрибковым составом деревянных балок. Он тщательно выравнивается по горизонтали. Закрепляется в стене длинными анкерными болтами
На мауэрлат монтируется выбранная стропильная система кровли. Для крепления стропил используются гвозди 100 мм или анкера. Все узлы крепления обрабатывают биозащитным составом.
На стропила настилается гидроизоляция крыши гаража с нахлестом слоев около 20 см. Крепится степлером. Нахлесты мембраны соединяются проклеиваются мастикой или скотчем.
Монтаж контробрешетки из брусков. Позволяет создать вентилируемый зазор под кровлей.
Настил обрешетки из досок с частотой в зависимости от кровельного материала.

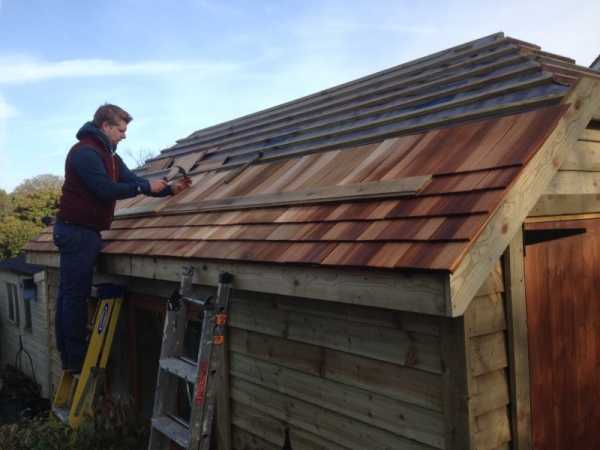

Монтаж кровельного покрытия. Начинается с нижнего угла кровли. Первый лист кладется по уровню. Следующие ориентированы от него. В целом необходимо следовать пошаговой инструкции по укладке конкретного кровельного материала.
Утепление кровли происходит в межстропильные интервалы или укладывается в промежутки между потолочными балками.

Монтаж двускатной кровли проходит по тому же плану, только стропильные треугольники будут равнобедренными. Давайте рассмотрим вариант устройства двускатной стропильной системы.

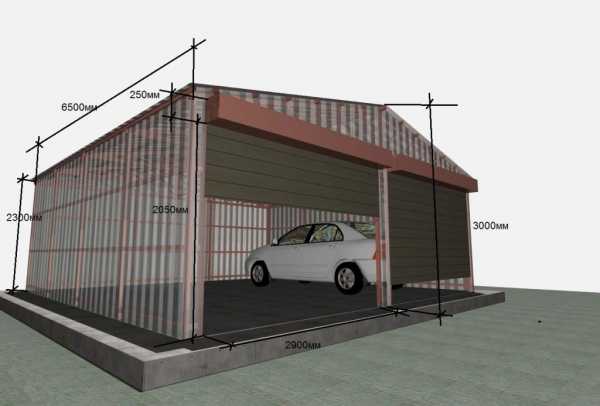

Простая конструкция двускатной крыши

Материал для балок, стропил, подкосов – доска 50х150 мм, для конькового прогона – доска 50х200 мм. Для затяжек – доска 25х10 мм.

Размечаем на гараже по длинным сторонам обвязки равные отрезки (от 60 до 40 см). Разметку проводим симметрично от внешнего угла коробки, оттуда, где будут крепиться крайние стропила.
По отметкам укладываем потолочные балки на ребро. Располагаются они строго по горизонтали, проверяем уровнем.
Закрепляем гвоздями или саморезами. В этом версии потолочные балки играют и роль стяжек, компенсирующих распор.
На балки стелем доски или фанеру для обеспечения доступа к дальнейшему монтажу.
Отмечаем центры торцевых стен. В этих местах временно вертикально прибиваем рейки, одна сторона которых совпадает с воображаемой осью симметрии. По этим рейкам, натянув между ним шнур на нужной высоте, определяем положение конька.
Приложив доску к местоположению крайнего стропила, отмечаем получившиеся линии отрезов доски. Шаблон готов. По нему мы готовим необходимое количество стропил
Относительно временных реек примерно через 1, 5 метра крепим опорные стойки для конькового прогона. Проверяем вертикаль. Крепим угловой металлической стяжкой.
На опоры ребром укладываем доску конькового прогона. Проверяем горизонталь закрепляем гвоздями или
Внизу параллельно прогону к основанию центральных опор прибиваем бруски, которые будут исполнять роль лежня.
В центре крыши с углом наклона 450 устанавливаем подкос. Верх его упирается в погон, низ в брусок у основания опор. Симметрично с другой стороны опоры устанавливаем парный подкос.
Устанавливаем стропила. Начинаем с крайних пар, натянув между ними шнурок. Крепление выполняем гвоздями или саморезами к обвязке и к потолочной балке.
Крайние стропила укрепляем дополнительными вертикальными стойками, прикрепленными внизу к обвязке.
Каждую пару стропилин дополнительно фиксируем затяжкой.

Нелишним будет устройство в гараже вытяжной трубы. Ее диаметр должен быть не менее 100 мм, длина не менее 50 см. Выходить она может как в стену, так и в кровлю. Хорошо, если будет оборудована специальным клапаном для сохранения в гараже тепла.

Удобным вариантом надворной постройки станет совмещение под одной кровлей гаража и бани. В этом случае в подкровельном пространстве можно организовать полноценную мансарду.

stroicod.ru

Крыша на гараж своими руками

Один из важных этапов строительства гаража – возведение крыши, нередко вызывает массу вопросов. Что выбрать: чердачную или плоскую кровлю, красный профнастил или дешевый шифер, сделать «теплое» перекрытие или утеплять сами скаты? И ниже Вы узнаете, как делается крыша на гараж своими руками, на примерах вариантов двускатной и односкатной кровли.

Прежде всего, Вы должны выяснить, какой гараж Вам вообще нужен: отапливаемый или холодный бокс, который может только скрыть машину от снега и дождя?

Теперь определитесь с типом самой кровли:

плоская – она подразумевает заливку бетонного перекрытия или монтаж его заводских плит (как правило, круглопустотных), применяя для их укладки кран;

односкатная – самый простой вариант для тех, кто планируете делать крышу на гараж своими руками;

двускатная – более сложный и трудоемкий вариант крыши, требующий определенных строительных навыков и большого расхода материалов.

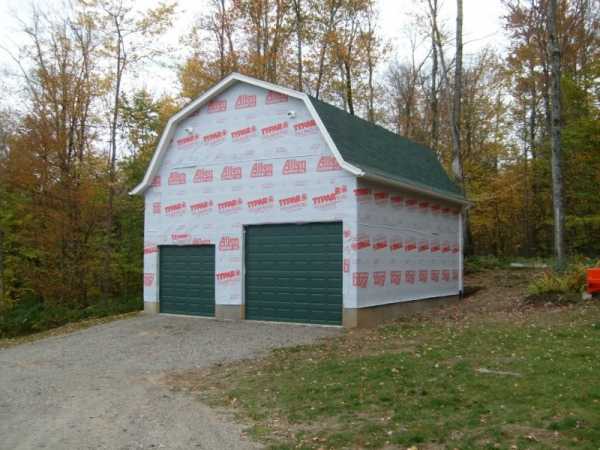

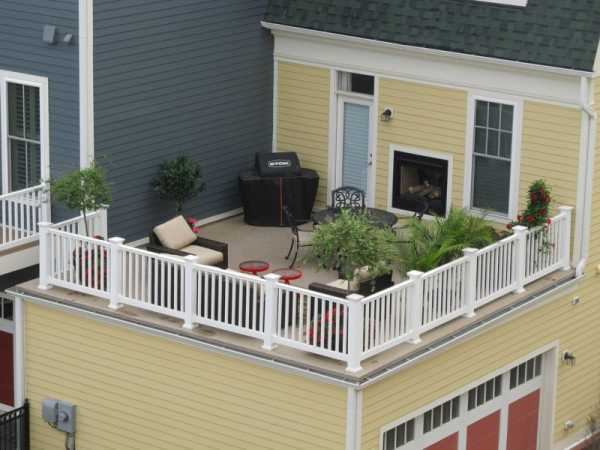

Как вариант, рассмотрите устройство над гаражом второго этажа. В зависимости от используемой кровли стоит определиться с вариантом ее утепления:

плоская утепляется по верху плиты;

односкатная обычно утепляется за счет укладки между стропилами теплоизоляционного материала;

двускатная утепляется либо как односкатная, либо разместив утеплитель над помещением гаража в горизонтальном перекрытии.

Выберите для Вашего типа крыши подходящий кровельный материал.

Все эти действия стоит выполнять еще на этапе проектирования, поскольку от выбранной конструкции зависит ее вес и нагрузка, которую крыша будет оказывать на фундамент (это скажется на размерах конструкции фундамента и его виде: столбчатый, ленточный или плита основания по всему периметру гаража).

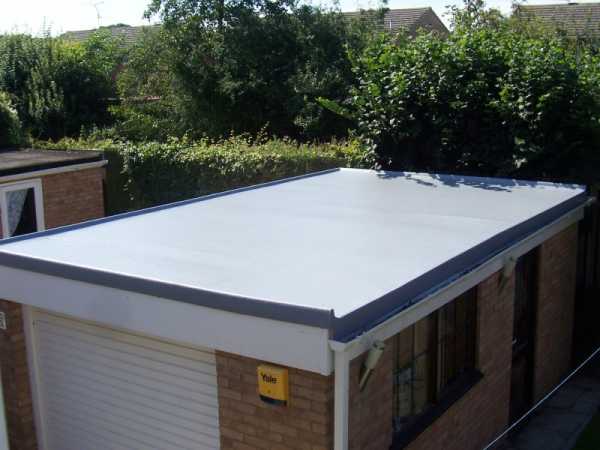

Плоская крыша на гараж своими руками

Такую кровлю рекомендуется выполнять с привлечением специалистов. Все потому что готовые плиты перекрытий Вы не сможете уложить без бригады крановщиков. К тому же, заливая бетонное перекрытие вручную, потребуется большой объем уже готового бетона (что позволить сделать эту процедуру за один раз), арматурные каркасы, опалубка и помощники.

Выполняя заливку монолитной бетонной плиты на гараже, ее, как правило, делают горизонтальной, а уклон создают позже, укладывая утеплитель (к примеру, керамзит).

Если же устанавливаются круглопустотные плиты перекрытия, то уклон можно создать во время монтажа (выполнив фасадную стену выше остальных: перепады высот должны формировать уклон не меньше 2 см на 1 м длины плиты).

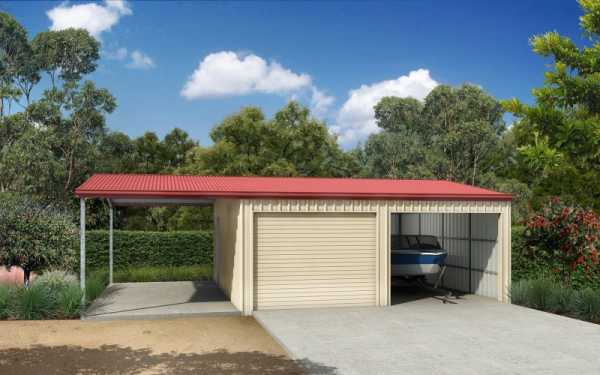

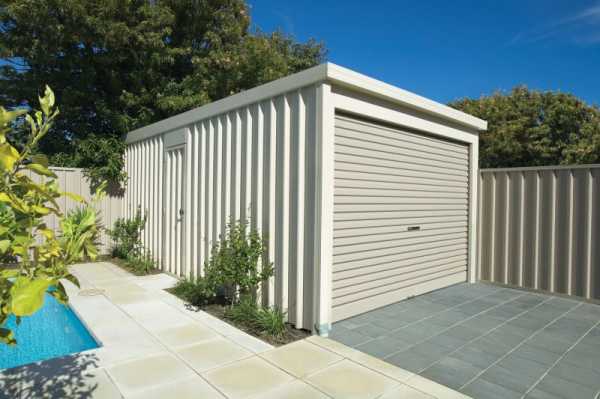

Односкатная крыша на гараж своими руками

Наиболее доступный и простой вариант для новичков, планирующих сделать крышу гаража своими руками, – односкатная кровля. Причем в качестве несущих конструкций можно применять деревянные или металлические баки.

Несущие конструкции (стропила) укладываются вдоль гаража (важно, чтобы фасадная стена была выше остальных, что позволяет сделать уклон, необходимый для кровельного материала) и опираются на мауэрлат (брус с сечением не меньше 10х10 см). Под мауэрлат стоит уложить гидроизоляционный слой (отлично подойдут куски рубероида).

С помощью строительного стиплера по верху стропил закрепляется ветровлагозащитная мембрана.

Далее вдоль стропил крепится деревянная контрообрешетка, на которую закрепляется обрешетка (с определенным шагом или сплошная, в зависимости от кровельного материала).

Укладка кровельного материала выполняется в соответствии с технологией такого процесса, разработанной производителем.

Утепление кровли. Осуществляется в зависимости от выбранного варианта (в плоскости перекрытия или между стропил). Утеплитель с внутренней стороны стоит защищать слоем пароизоляции.

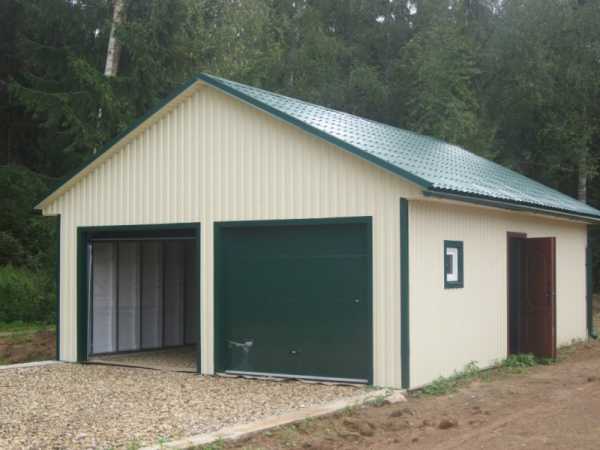

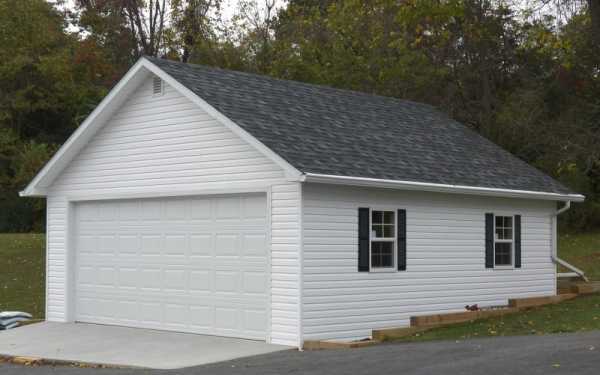

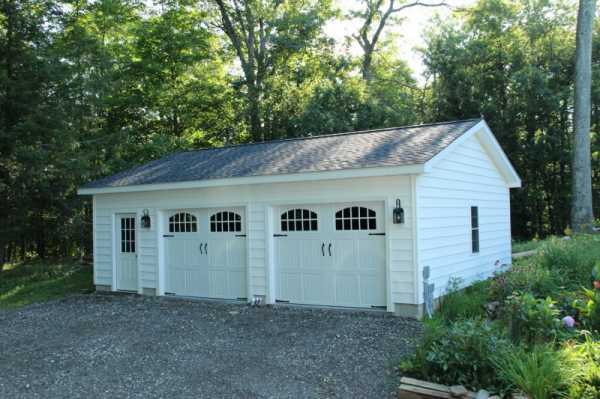

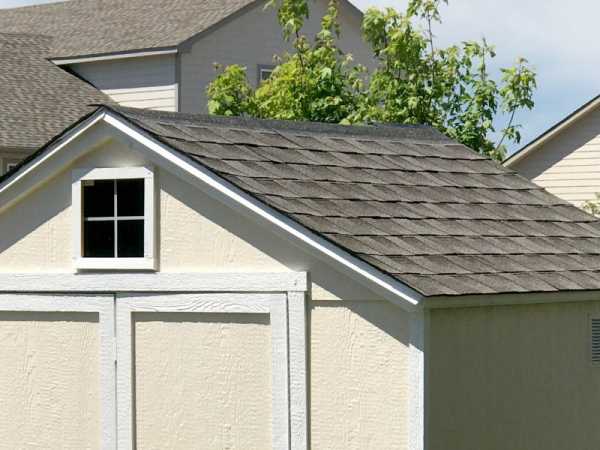

Двускатная крыша для гаража своими руками

Для обустройства двускатной кровли понадобится устройство более сложного варианта несущей конструкции. Причем, если кровельному материалу понадобится существенный уклон (на кровле задерживается большое количества снега или под сильным ветром под нее может попадать дождевая вода), то лучше сделать не чердак, а мансарду (внутри ее будет эксплуатируемое помещение).

Вход на мансардный этаж рекомендуется предусмотреть по наружной лестнице, состоящей из негорючих материалов.

Как осуществить ремонт мягкой кровли?

Для выполнения всего комплекса ремонтных работ мягкой крыши сооружения понадобится следующий набор инструментов:

рубероид;
нож;
веник;
жестяное ведро;
битумная мастика;
горелка и газовый баллон;
строительный фен;
топор.

Перед тем как приступить к ремонту, рекомендуется учитывать характер кровли. Во многих случаях гаражи сооружают в один ряд. Однако, если Вы решили сделать полный ремонт, то Вам нужно обратиться к соседям и предупредить их об этом. Иначе вряд ли кто-то обрадуется, что часть его кровли была разрушена.

Внимание! Производить ремонт твердой кровли нужно только в теплую и сухую погоду.

Определение проблемных мест

Уберите с поверхности кровли всю листву и прочие загрязнения. После этого еще раз внимательно осмотрите крышу и определитесь в том, каким должен быть ее ремонт – частичный или полный. Если кровле больше 10 лет, то скорей всего на ней образовались вздутия, трещины, разошлись швы. Выявив проблемный участок, не спешите все снимать. Достаточно разрезать его крест-накрест и плотно прижать. Если есть трещины, то прорубайте в этом местах топором, после чего очистите их от мусора и пыли. Для этого воспользуйтесь газовой горелкой и феном.

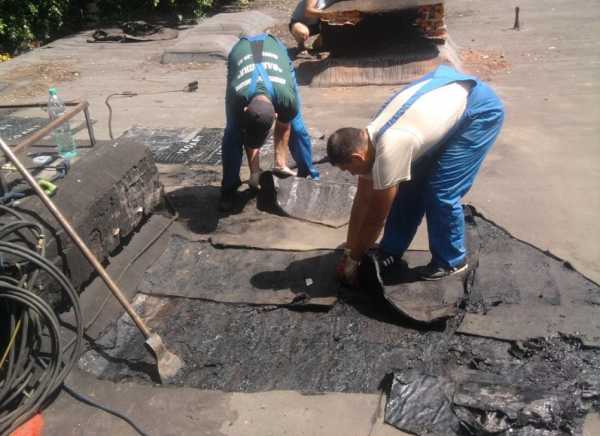

Покрытие крыши гаража рубероидом

Один из самых простых способов выполнить ремонт крыши – покрыть ее рубероидом. Главное преимущество такого материала заключается в низкой стоимости. К тому же это прекрасный гидроизоляционный материал, защищающий кровлю гаража от протекания.

Ранее сделанные дыры вполне можно застелить рубероидом. Для частичного ремонта его стоит нарезать на небольшие куски. Такой отрезок приложите к дыре и крепко прижмите. Сверху него наносится слой смолы или мастики. После этого загнутый рубероид можно опять прижать и покрыть с помощью мастики.

Внимание! Отрезанный кусок рубероида обязательно должен быть больше поврежденного участка на 20 см. Таким образом,Вы обеспечите высококачественную гидроизоляцию. Затем можно просто оставить все как есть и простелить по всей поверхности крыши новый слой рубероида.

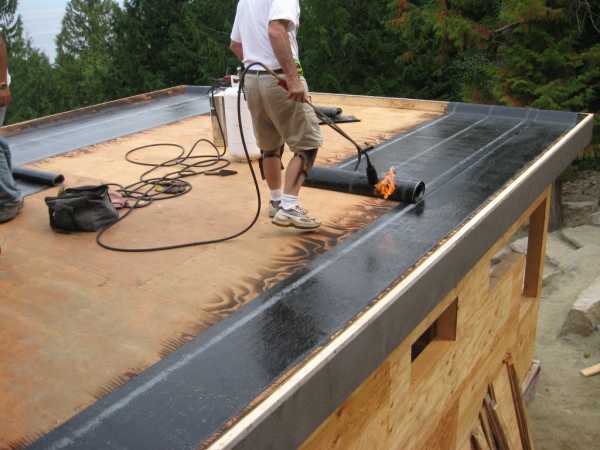

Как осуществляется настил рубероида на крышу гаража

Если Вы запланировали перекрытие крыши новым слоем рубероида, то его стоит расстелить на поверхность и подождать сутки. Для выполнения работ Вам понадобится смола (для соединения старого рубероида с новым). Также она обеспечит защиту всех стыков от возможного протекания. Обычно смолу приготавливают в жестяном ведре или какой-то другой емкости, подлежащей дальнейшей утилизации. Для этого гудрон растапливается горелкой до консистенции густой сметаны.

Как только смола готова, ею можно залить часть кровли, после чего постелить рубероид. Затем пройдите по всей его поверхности. Следующее полотно должно укладываться внахлест в сторону ската на 12 см. По этой причине укладка первого листа должна начинаться с нижней точки.

Внимание! Если во время настила рубероида образовываются пузыри, то проткните отверстие (небольшое) и плотно прижмите проблемный участок. В случае необходимости это место необходимо залить смолой.

На высыхание первого слоя рубероида понадобится 12 часов. Затем можно выполнить монтаж второго слоя. Не забывайте следить, чтобы стыки первого и второго слоя ни в коем случае не совпадали. Это позволит исключить вероятность проникновения влаги в мягкую кровлю.

Если есть места, примыкающие к стене, то им важно уделить особое внимание. Возможно, актуальным будет применение листа жестки. Вероятней всего в углу понадобится простелить несколько слоев рубероида. Причем каждый слой должен хорошо просохнуть.

Внимание! Если угол ската крыши меньше 15°, то понадобится меньше четырех слоев рубероида. Если уклон ската будет больше 16°, то нужно использовать не менее двух слоев.

Особенности гидроизоляции крыши гаража

Существует и другой способ изготовления гидроизоляции. Для этого совсем не обязательно применять рубероид. Можно использовать специальный наплавляемый материал, как бикрост. Он идеально подходит для мягкой кровли.

Технология его нанесения следующая:

очищение и грунтование кровли;
раскатывание рулона бикроста при необходимости. Не следует сразу раскатывать рулон вдоль всей крыши;
учтите то, что нижний слой бикроста представлен окисленным битумом, который можно нагревать с помощью горелки;
во время разогрева внимательно следите за тем, чтобы на краях и углах материал максимально плотно прилегал к кровле;
каждый следующий лист материала должен укладываться внахлест до 70 мм;
не стоит затягивать процесс работы. Все нужно выполнить качественно и быстро. Это, прежде всего, объясняется тем, что битум очень быстро схватывается. Отрывание его от кровли может спровоцировать повреждение.

Как видите, технология гидроизоляции кровли бикростом почти ничем не отличается от используемой при укладки рубероида. Единственное преимущество заключается в том, что Вам не придется приготавливать смолу. Поверьте, это кропотливый и неприятный процесс. Но результат будет не хуже.

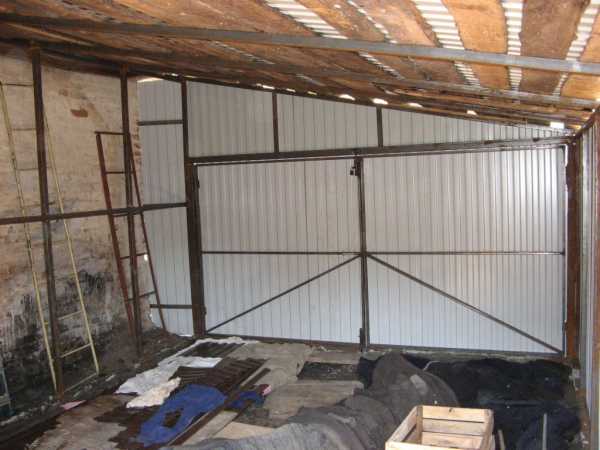

Как выполнить ремонт жесткой кровли

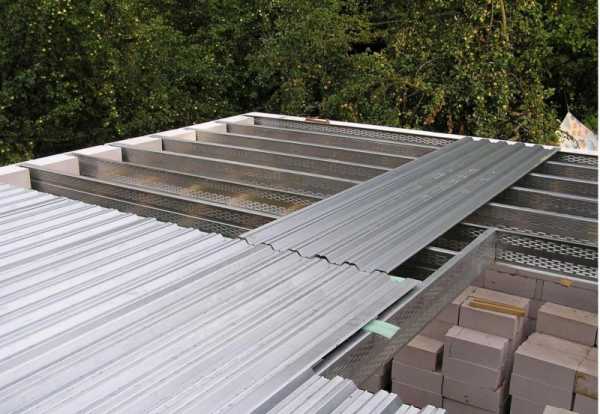

Если для перекрытия гаража применяется не смола, а профнастил, то характер его ремонта, естественно, будет отличаться. Скорей всего, проще заменить поврежденные листы. Хотя бывают случаи, когда на крышу гаража упало дерево, в результате чего приходится прибегать к капитальному ремонту, подразумевающему и установку обрешетки.

Если требуется частичный ремонт, то, прежде всего, нужно выполнить демонтаж старого листа и проложить новый. Важно, чтобы он не совпадал по волне. К тому же важно внимательно проследить за тем, чтобы был сделан правильный нахлест. Лист прикручивается специальными саморезами, предназначенными для профнастила.

Внимание! Если длина гаража 6 метров, а лист материала 1 метр, то на всю крышу понадобится 12 листов профнастила.

Если гараж покрыт металлочерепицей, то ее ремонт практически ничем не отличается. Единственное, что нужно контролировать, это замки, соединяющие черепицу.

Придерживаясь наших рекомендаций, Вы сможете сделать качественный ремонт кровли, что существенно уменьшит затраты, чем пришлось бы создавать ее заново. И при этом не забывайте, что часто крыша требует частичного ремонта, что сэкономит Ваши деньги. Но главное, что Вы можете сделать все работы самостоятельно.

Возможно Вам будет также интерестно:

remontik.org

Как сделать крышу на гараже своими руками? Конструкция, материалы, инструменты

При возведении гаража мало кто выбирает сложные и замысловатые конструкции. На первом месте стоят простота, экономичность и надежность. Возводимые крыши, как правило, имеют двускатную или односкатную форму. Последний вариант возвести быстрее и проще, он предполагает меньше расходов на материал. Но иногда владельцу недвижимости необходимо чердачное пространство для хранения инструмента и прочего имущества. С этой целью можно сделать двускатную крышу. Как бы то ни было, потребуются материалы для самой простой стропильной системы, утеплитель, гидро- и пароизоляционные пленки, а также кровельный материал. Покрытие должно сохранять тепло внутри, чтобы находиться в гараже было максимально комфортно.

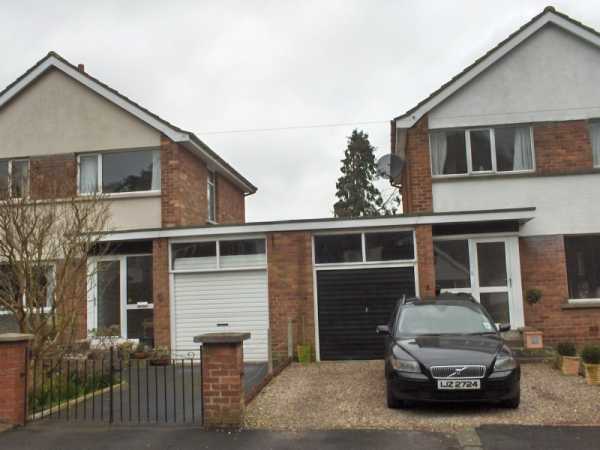

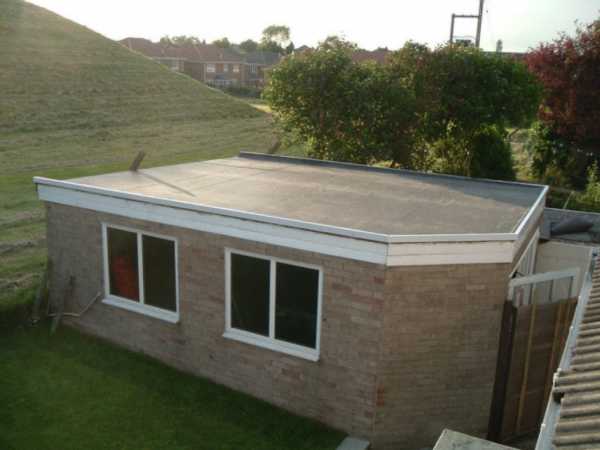

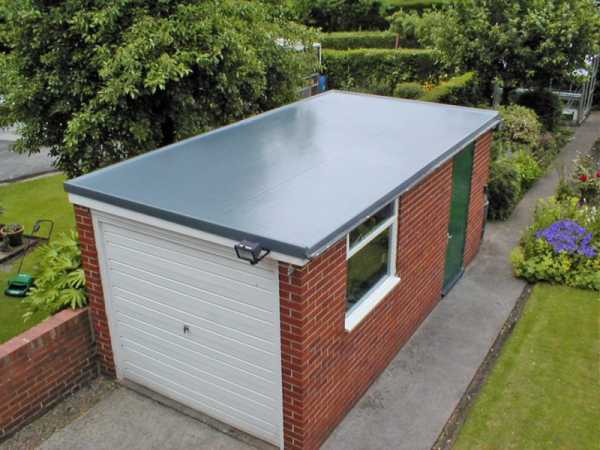

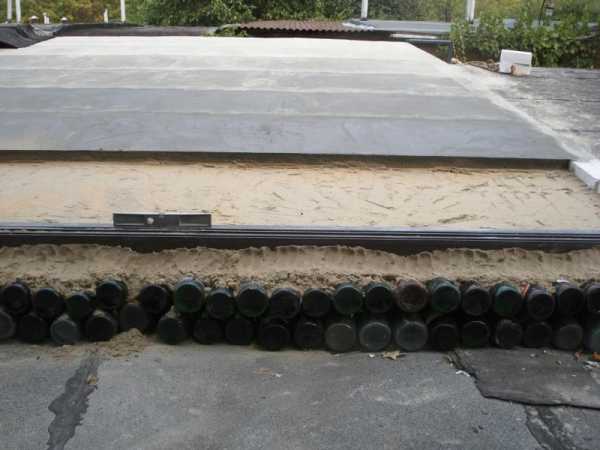

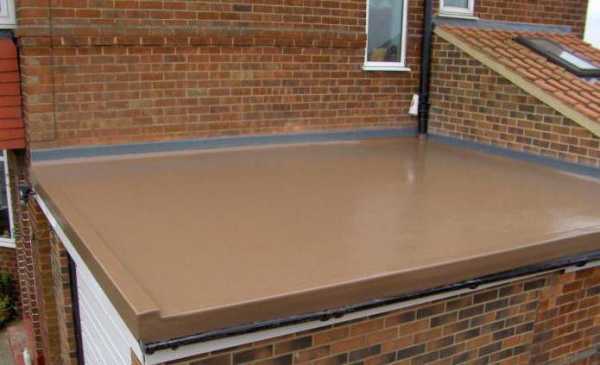

Плоская конструкция крыши гаража

Если вы задумались над вопросом о том, как сделать крышу на гараже, то можно рассмотреть в качестве варианта плоскую конструкцию, которая подходит, если при строительстве использовались железобетонные плиты перекрытия. При этом стропильная система будет присутствовать, если есть необходимость сформировать чердачное помещение. По бетонному основанию обычно обустраивается мягкая кровля, где в качестве материала выступает рубероид, стеклобит или бикрост. Этот вариант является экономичным, а железобетонное основание защищает постройку от нежелательных гостей.

Плита должна располагаться с некоторым уклоном, для этого противоположные стены должны находиться на разных уровнях. Если вы этого не учили, уклон под кровлю можно обустроить с помощью жесткого утеплителя и стяжки на основе цемента и песка.

Особенности строительства плоской кровли

Многие сегодня задумываются над вопросом о том, как сделать крышу на гараже. Если она будет плоской, то ее минимальный уклон должен находиться в пределах от 2,5 до 3 °. Плоская кровля иногда изготавливается из древесины, для этого на стены постройки укладываются балки перекрытия, концами они должны входить в гнезда, сформированные при кирпичной кладке. Поверх балок располагается сплошной настил из досок, толщина последних должна составить 30 мм или больше.

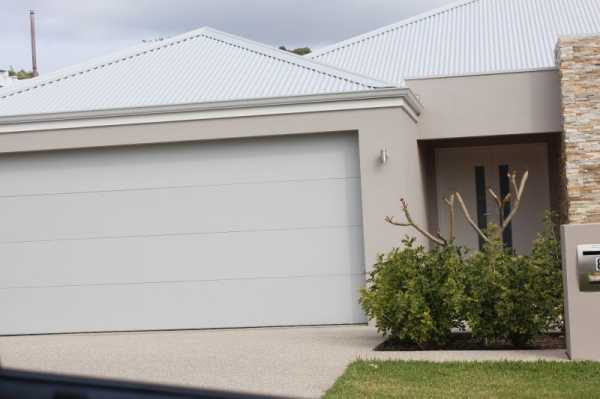

Далее обустраивается мягкая кровля. Скатные крыши предусматривают наличие в стропильной системе определенного пространства под кровлей. Если здание пристраивается к жилому дому, то крыша должна быть односкатной. Она станет своеобразным продолжением той, что существует на доме. Выбирая кровельные материалы для нее, необходимо предпочесть аналогичные покрытию главной постройки, что касается не только материала, но и цвета. Двускатные кровли делаются в том случае, когда гараж выступает в качестве отдельно стоящего сооружения. Другие разновидности кровель используются довольно редко.

Односкатная крыша и ее устройство

Перед тем как сделать крышу на гараже, двускатную или односкатную, все деревянные элементы стропильной системы обрабатываются антипиренами и антисептиками, только так материалы удастся предохранить от возгорания и гниения. Односкатная кровля возводится с углом наклона, который не превышает 30°, одна из торцевых стен для этого располагается на более внушительной высоте. Это верно, если фронтон будет выполняться из кирпича и станет продолжением фасадной стены.

Затем можно начинать возведение стропильной системы. По верху кирпичных стен нужно залить железобетонный армопояс, он обустраивается перед укладкой мауэрлата. На армопояс будут приходиться все нагрузки. Перед тем как сделать крышу на гараже по такой технологии, вы можете подумать еще и над тем, нужен ли армопояс. От него отказываются, если в системе будут присутствовать балки перекрытия, - они станут выступать затяжками для стропильных ног. На расстоянии в пределах от 70 до 100 см необходимо уложить балки, они вставляются в специальные отверстия между кирпичами. Концы балок необходимо обмотать рубероидом, это нужно, чтобы исключить соприкосновение материала с кирпичом, это позволит предохранить гниение. Дальше мастер может переходить к установке вертикальных стоек, их следует связать между собой и расположить на балках. В итоге вы должны получить конструкцию, которая имеет в составе два треугольника, каждый из которых будет опираться на стену длинным катетом, тогда как короткий катет будет приходиться на кирпичный фасад крыши. Когда обустраивается односкатная крыша для гаража, гипотенуза треугольника должна образовывать скат крыши. Конструкции связываются между собой поперёк расположенными балками, под ними обустраивается обрешетка для монтажа кровельного материала.

Дополнительно о деревянной крыше гаража

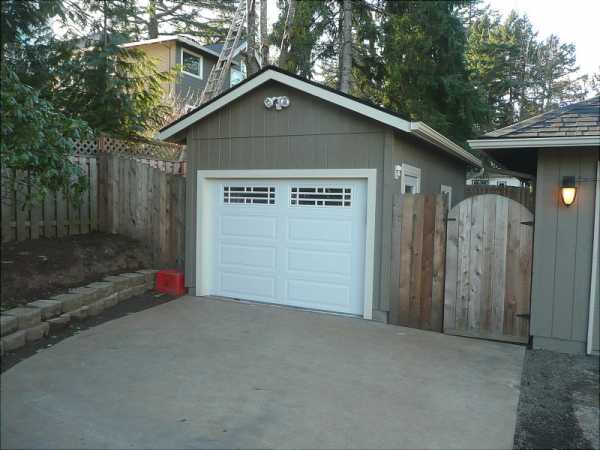

Деревянная крыша гаража может быть двускатной, для этого каркас формируется по довольно простому проекту. Для этого необходимо обустроить стропильные ноги, которые располагаются в два ряда и имеют идентичную форму. Расположены такие элементы должны быть на двух параллельных стенах. Соединяются стропильные ноги по верхушкам единым коньком. Чем круче будет скат, тем большее количество строительного материала потребуется на возведение стропильной системы. Не следует забывать и о длине стропильной ноги, к которой добавляется расстояние, равное припуску для козырька. По готовым стропилам следует набить систему обрешётки с нужным шагом, он определяется в зависимости от размеров кровельного материала.

Выбор кровельных материалов

Для покрытия крыши можно предпочесть разные материалы, для плоской кровли подойдут:

рубероид;
бикрост;
ондулин;
стеклобит.

Если же речь идет о скатной крыши, то можно использовать:

Покрытие крыши рубероидом

Железный гараж можно перекрыть рубероидом, который используется для плоских кровель. Для этого потребуется каркасная сплошная обрешетка, а само перекрытие должно быть сформировано из железобетонной плиты. Гидроизоляция должна прокладываться между рубероидом и плитой. Это позволит создать надежную защиту от влаги. Рубероид реализуется в рулонах, а укладывать его необходимо в несколько слоев. Два нижних будут подкладочными, тогда как верхний – покровным, он должен быть самым плотным. Железный гараж может быть спасен от влаги с помощью рубероида, для этого поверхность смазывается битумной пропиткой. Далее расстилается первый слой, располагающийся параллельно условному коньку. Важно обеспечить 10-сантиметровый нахлёст. Дополнительно материал закрепляется гвоздями или саморезами, расстояние между которыми должно составить 30 см. Далее поверхность покрывается битумной пропиткой, на которую укладывается рубероид, на этот раз его необходимо расположить перпендикулярно первому слою. Полосы должны укладываться с нахлестом и закрепляться. Края подворачиваются внутрь. Полученный "пирог" еще раз обрабатывается пропиткой из битума, чтобы застелить третий слой рубероида, его тоже следует расположить перпендикулярно второму.

Важно помнить о необходимости наличия крепежа и нахлеста. Срок службы такого покрытия составит примерно 15 лет, после этого поверхность будет требовать обновления. Сборный гараж тоже можно покрыть рубероидом, взамен которого довольно часто используются более современные аналоги по типу еврорубероида или рубемаста. Данные материалы обладают более высокой пластичностью, а срок их эксплуатации достигает 30 лет. Аналоги традиционного рубероида можно использовать на скатных кровлях, они обладают более привлекательным внешним видом.

Подготовка инструментов и материалов перед укладкой еврорубероида

Если вы решили использовать еврорубероид для обустройства кровли гаража, то необходимо запастись определенным набором инструментов и материалов, среди них:

еврорубероид;
битумная мастика;
паяльная лампа или газовая горелка;
металлический крючок.

Работа с еврорубероидом

Сборный гараж можно перекрыть с помощью еврорубероида. Его проще укладывать, чем обычный рубероид. Перед началом работ нет необходимости обрабатывать основание. Материал разогревается и укладывается. Для достижения лучшего эффекта необходимо обработать основу битумной мастикой. Нижний слой материала разогревается паяльной лампой, пока слой не закипит. Поверхность тоже нагревается. Металлическим крючком нужно отвернуть рулон, укладывая кровельный материал без образования складок и воздушных карманов. Такая гидроизоляция для крыши может укладываться в один слой, однако нахлёст все же делать необходимо. Его ширина может составить 150 мм. Для того чтобы исключить протечки, следует уложить материал на рядом стоящие гаражи на 100 мм или больше. Для безопасного разогрева лучше всего использовать паяльную лампу, однако для нее необходимо большое количество топлива. Иногда в работах применяется газовая горелка, которая более эффективна, но опасна из-за газового баллона.

Бетонная крыша

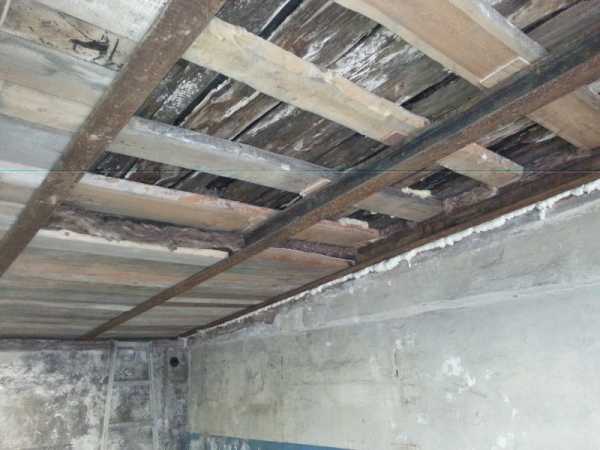

Гидроизоляция для крыши из бетона особенно необходима. Нижние балки застилаются досками, поверх укладывается слой рубероида, который можно монтировать на сухую или на металлический лист, чтобы создать основание. Иногда опора кажется недостаточно надежной, она может попросту не выдержать вес кровли. В этом случае необходимо позаботиться о наличии подпорок, одной будет достаточно для 50 м2.

Далее сооружается опалубка для заливки бетона. Поперек и вдоль балок располагается арматура, ячейки которой должны быть равны 200x200 мм. Для того чтобы исключить перерасход раствора, под арматурную смесь укладывается щебень. При заливке бетона необходимо следить за тем, чтобы сетка не смещалась. Бетонная крыша гаража обустраивается методом заливки смеси равными порциями, которые следует разравнивать по поверхности. Время от времени опалубка простукивается, это позволит лечь раствору ровнее.

Заключение

Теперь вам известно, как перекрыть крышу гаража. Для этого можно использовать самые современные материалы, но некоторые предпочитают экономить, применяя, например, рубероид. Стоит подумать, через какое количество времени вы готовы будете осуществить ремонт, ведь иногда целесообразнее использовать материалы, которые имеют более длительный срок эксплуатации. А если вы хотите сэкономить, то лучше, если вами будет обустраиваться плоская крыша гаража, так как она предполагает меньшее количество материала, чем любая другая.

fb.ru

Строительство в Севастополе — сообщество мастеров строителей и отделочников

Строительные работы в Севастополе

Наши услуги
