Установка циркуляционного насоса в систему отопления частного дома: выбор оборудования и правила монтажа. Насос циркуляционный для отопления установка

Установка циркуляционного насоса в системе отопления – выбор и схема подключения

Оборудование для отопления

В отдельной системе отопления с естественной циркуляцией встречаются некоторые проблемы, решить которые можно с помощью циркуляционного насоса.

1

Принудительная циркуляция в отопительной системе – зачем она нужна

Установка циркуляционного насоса в системе отопления позволит равномерно распределить тепло по всем радиаторам. Именно неравномерный нагрев батарей является наиболее частой неисправностью водяного отопления с естественной циркуляцией. Причин может быть несколько, и все они кроются в неправильном монтаже: недостаточный диаметр труб, не соблюдены уклоны, чрезмерная протяженность системы, воздушные пробки в ней.

Циркуляционный насос предназначен для равномерного распределения тепла по радиаторам

Многим после выяснения причины плохой работы отопительной системы приходит мысль переделать ее. А это значит, что придется менять трубы, если не все, то часть, выставлять уклоны, пробивать отверстия в стенах, что-то переделывать. Одним словом: ремонт. Пыль, дым от сварки и деньги, причем немалые. А разве нет другого выхода? Есть, и стоит он дешевле, работа выполняется быстрее, никакой пыли. Конечно, речь идет о циркуляционном насосе.

Если отопление выполняет свои функции нормально, есть ли смысл устанавливать принудительную подачу теплоносителя? Несомненно, да, и вот почему:

1. 1. Заметно уменьшается инерционность отопительной системы. Циркуляция воды под принуждением резко уменьшает время от розжига котла до прогрева даже самых отдаленных батарей.
2. 2. Выровняется температура во всех батареях. Теплоноситель при естественной циркуляции успевает остыть, прежде чем вернется в котел, ближние радиаторы прогреваются лучше дальних.
3. 3. Повысится давление в системе. Воздушные пробки не будут мешать нормальной циркуляции теплоносителя.

2

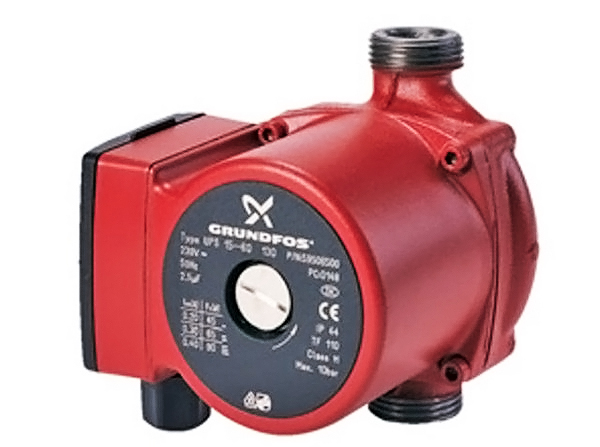

Знакомимся с агрегатом – как устроен и работает

Циркуляционный аппарат заставляет теплую воду двигаться по замкнутому колу отопления. Его устройство несложное: на нержавеющий корпус установлен ротор с крыльчаткой. Они вращаются при работе электромотора, крыльчатка втягивает воду внутрь и выдавливает в систему с другой стороны. Центробежная сила создает напор, преодолевающий сопротивление всей системы.

Отопительные насосы производятся двух типов: сухие и мокрые. В сухих ротор не имеет контакта с теплоносителем, их КПД достигает 80%. Он сильно шумит, поэтому требуется отдельное помещение с хорошей звукоизоляцией. Сухие насосы требуют постоянного ухода. Следует постоянно удалять пыль из помещения, иначе ее может затянуть внутрь аппарата, и он разгерметизируется. Также сухие насосы нужно постоянно смазывать.

Несмотря на низкий КПД мокрого циркуляционного насоса по сравнению с сухим – всего 5% против 80% – в быту их применяют гораздо чаще. Это объясняется более низкой стоимостью, почти бесшумной работой, нетребовательностью – уход  практически не нужен. Ротор и крыльчатка погружены в теплоноситель, который одновременно смазывает трущиеся части. Уход сводится к удалению воздуха простым откручиванием винта.

3

Выбираем устройство – на что обратить внимание

Правильная работа насоса с полной отдачей мощности и должной циркуляцией в системе обеспечивается его подбором по нужным параметрам. Повышенная мощность совсем не обязательна для качественного обогрева. Такой агрегат будет издавать повышенный шум, стоимость больше, быстрее изнашивается. Для правильного выбора оптимально подходящего насоса учитывается ряд важных показателей системы.

Перед покупкой нужно рассчитать нужную мощность

Расчет требуемой мощности производится по формулам. Расчеты не очень сложные, но практический опыт пользователей позволил вывести упрощенный подход, который себя оправдал. При этом учитывается только два показателя – площадь помещения и максимальная высота подъема воды. Изучаем маркировку насоса, которая на табличке может выглядеть по-разному. Например, одна из принятых маркировок выглядит так: 25-40/180. Первое число указывает на диаметр присоединительной трубы, последнее – длина комплекта, которая почти всегда равняется 180 мм, изредка – 130 мм.

Эти показатели важны для монтажа, а для выбора по мощности обращаем внимание на второе число. В данном случае 40 – напор, т.е. это устройство способно поднять воду на 4 м. Другой способ маркировки указывает Hmax (m) – максимальную высоту подъема теплоносителя в метрах. Приведенная ниже таблица поможет выбрать устройство принудительной подачи теплоносителя требуемой мощности.

Общая площадь:		Маркировка:		Производительность (объем воды – м3/час)
минимальная	максимальная	числами	Hmax (m)
80	240	25–40	4	0,5–2,5
100	260	32–40	4	0,5–2,5
150	280	25–60	6	0,5–2,7
160	300	32–60	6	0,5–2,7

Таблица ориентировочная, точнее подобрать аппарат помогут продавцы специализированного магазина, но знать необходимые параметры и уметь читать табличку будет не лишним.

4

Выбираем место для насоса – на подаче или на обратке

Теоретически устройство принудительной подачи теплоносителя позволяется установить в любом месте поближе к котлу. Он способен выдержать максимальную температуру 110°. Но на деле к такому способу прибегают редко, прежде всего из практических соображений. Конечно, температура воды в котле не достигнет 110°, но близкой к ней может быть. Постоянная повышенная температура не прибавит насосу дополнительных лет жизни.

Но это касается, в первую очередь, систем частного дома со старыми котлами без терморегулятора, особенно твердотопливных, где вода даже может закипеть. В современных котлах рабочая температура поддерживается термореле, она редко превышает 60°. Установка циркуляционного насоса на подаче в таком случае практически не укоротит срок его службы. К тому же, вода, выходящая из котла, гораздо чище той, что поступает через обратку. Даже фильтр, который устанавливается с насосом, не может гарантировать полную очистку воды.

Лучше всего устанавливать насос между котлом и расширительным баком

Установка фильтра грубой очистки вместе с циркуляционным насосом обязательна. Отверстия в нем очень маленькие, их способны забить самые мелкие частицы ржавчины и грязи.

Большинство рекомендаций все-таки касаются монтажа насоса на обратной магистрали. Обосновывается это тем, что в верхней части котла при работе собирается воздух, на подаче он вытягивается насосом, создается вакуум. Высока вероятность того, что котел в этой части закипит. На обратке вода будто вдавливается насосом в котел, пространство с воздухом не создается. Котел всегда остается полностью заполненным.

На рисунке приведена схема монтажа насоса, где: 1 – нагревательный прибор, 2 – автоматический воздушный клапан, 3 – тепловой клапан, 4 – батарея отопления, 5 – балансировочный клапан, 6 – расширительный бак, 7 –шаровый кран, 8 – фильтр, 9 – устройство принудительной циркуляции, 10 – манометр, 11 – предохранительный клапан.



Врезка насоса в систему возможна и на подаче в системе открытого типа, и на обратку в закрытую систему с мембранным расширительным бачком, но можно и в открытую систему. Агрегат следует устанавливать между котлом и расширительным баком. Лучше одновременно с установкой циркуляционного насоса заменить обычный расширительный бачок мембранным закрытого типа, если предусмотрена установка насоса на обратку.  Вода в нем не контактирует с воздухом, остается чистой, трубы не ржавеют. Мембранный бак устанавливается на обратке перед циркуляционным насосом.

5

Монтируем насосный агрегат – последовательность и важные моменты

Каждая установка снабжается инструкцией, которую тщательно изучаем, чтобы правильно выполнить монтаж своими руками. Всю жидкость сливаем из системы, отрезаем часть трубы на месте, где предполагается установка отопительного насоса. Во многих случаях требуется почистить старую систему, в которой скопилась грязь и ржавчина. Через сливной кран это удается плохо из-за малого сечения отверстия, поэтому используем место разреза. К одной стороне подсоединяем шланг, через который подаем под напором воду. С другой стороны вытекает вода, промываем, пока не пойдет чистая.

На участке для насоса монтируем байпас (обводной участок). Он необходим на случай поломки насоса или выключения электричества. Тогда теплоноситель пойдет через главную магистраль, кран в которой открываем вручную. Лучше поставить вместо обычного шарового крана автоматический, который реагирует на смену давления в системе. На байпас устанавливаем два шаровых крана по обе стороны от насоса, чтобы перекрыть воду для обслуживания или снять его в случае необходимости. Сверху обводной линии монтируем клапан для выпуска воздуха.

После установки байпаса монтируем насос. Вал насоса устанавливаем по уровню горизонтально, чем точнее, тем лучше. Если положение отличается от горизонтального, в жидкости будет находиться лишь часть ротора, что приведет к падению мощности и даже к поломке. Клеммную коробку располагаем вверху. Корпус насоса по оси надежно закрепляем соединительными узлами. Места соединений обрабатываем герметиком, что исключит протекание жидкости, подсос воздуха и повысит производительность устройства. При подключении насоса ориентируемся по стелкам на корпусе, которые указывают направление потока жидкости.

Отопительная система, рассчитанная исключительно на принудительную циркуляцию, не сможет работать при отключенном электричестве. Для таких случаев рекомендуется установить дополнительные источники питания.

Подключая электричество к оборудованию, исключаем вероятность того, что в клеммную коробку попадет влага. Если агрегат расположен на подающей магистрали, сильно нагревается, то для подключения используем термостойкую проводку. Кабель не должен прикасаться к трубам, корпусу насоса. Его заводят с любой стороны, кроме нижней, переставив заглушки. Если клеммная коробка располагается сбоку, кабель заводим снизу. Устройство обязательно заземляем.

Завершив монтажные работы, заполняем систему теплоносителем. Удаляем из насоса воздух, провернув центральный винт на корпусе. Когда появится вода, это будет обозначать полное удаление воздуха из циркуляционного насоса. После этого запускаем устройство. На корпусе большинства насосов находится ручка для регулировки мощности. Проверяем работу во всех режимах. Некоторые модели оборудованы электронным регулятором.

6

Отопительный прибор не работает – возможные причины

Иногда насосы ломаются или работают с недостаточной производительностью. Наиболее частые причины:

1. 1. Установлен неправильно. Не выдержана горизонтальность вала или он вращается не в ту сторону.
2. 2. Неправильно запитан от электросети.
3. 3. В насосе собрался воздух. Его необходимо развоздушивать через центральный винт каждый раз перед запуском.
4. 4. Плохо очищается вода. Фильтр забит или неправильно установлен – проигнорированы метки, указывающие направление движения воды.

Неисправности легче предотвратить, если при монтаже и запуске быть внимательным.

obustroen.ru

Как установить циркуляционный насос в систему отопления (расчет и обвязка)

Наличие циркуляционного насоса стало привычным и почти обязательным во всех типах отопительных систем. Назначение этого прибора состоит не только в обеспечении перекачивания теплоносителя по системе отопления, но и в:

• ускорении прогрева всей системы;
• выравнивании температуры по всему периметру отапливаемого помещения;
• компенсации конструкционных дефектов отопительного оборудования, препятствующим или тормозящим движение воды.

При правильном монтаже циркуляционного насоса увеличивается КПД всего отопительного контура. Правильный выбор мощности, возможность включать и выключать прибор, регулировать его обороты будет способствовать рациональному расходу электроэнергии, ресурса самого перекачивающего устройства, эффективности отопительной системы. Чтобы всего этого достигнуть, следует реализовать несколько условий.

Оглавление:

1. Расчёт расхода
2. Особенности монтажа
3. Оптимальная дислокация в системе
4. Варианты обвязки
5. Подключение к электросети
6. Схемы установки насосов

Расчёт расхода и особенности монтажа циркуляционного насоса

Перед тем, как начать установку насоса, необходимо его выбрать и приобрести. Главное в выборе – опираться на показатели мощности оборудования. Слишком большие показатели повлекут неоправданно завышенную цену, недостаточные параметры не позволят прибору выполнять в полной мере возложенные на него функции.

Расчёт необходимой перекачивающей способности циркуляционного насоса.Этот показатель рассчитывается, опираясь на следующие нюансы:

А) 1 кВт мощности котла способен нагреть 1 литр воды в минуту. Значение в 50 кВт потребует прохождения через котёл 50 литров.

Б) Теплоноситель движется в трубах с усреднённым показателем скорости в 90 метров в минуту.

В) От диаметра каналов зависит количество проходимой через них жидкости. Чем они уже, тем больше их сопротивление. Из-за этого расход воды не прямо пропорционален диаметру трубы, например:

• при диаметре трубы полдюйма пропускная способность её составит 5,7 л/с;
• показатель в ¾ дюйма обеспечит расход воды в 15 л/с;
• 1 дюйм пропустит 30 литров;
• через 2 дюйма пройдёт 170 л.

Г) Мощность перекачивающего прибора зависит от длины трубопровода. Для каждого метра протяжённости системы потребуется напор насоса, равный 6 см.

Д) Перечисленные значения дополняются учётом числа радиаторов и количества этажей здания, а также:

• типа автоматики,
• материала труб,
• вида запорной арматуры.

Е) При покупке насоса следует обеспечивать запас его мощности на 20 % для преодоления возможных сторонних негативных факторов воздействия на систему.

Ж) Приняв во внимание все данные, получается, что для строения:

• 250 кв. м. подойдёт прибор, имеющий расход 3,5 куб. м./час и создающий давление в 0,4 атмосферы;
• 350 кв. м. потребуется насос с производительностью 4,5. куб. м./ч с напором около 0,6 атм.;
• 800 кв. м. обеспечит циркуляцией оборудование с показателем 11 куб. м/час и давлением жидкости на выходе в 0,8 атм.

Особенности монтажа циркуляционного насоса

Важными являются следующие позиции:

Общие правила монтажа

Перед началом монтажа и использования всегда следует прочитать «Руководство по эксплуатации», в котором производитель подробно излагает все требования по установке, характеристики оборудования и необходимые условия его использования.

Перед выбором места установки стоит принять во внимание возможность обеспечения ремонта и обслуживания прибора. Это требует обустройства запорной арматуры.

На данной схеме можно увидеть, под каким углом правильно устанавливается насос.

Для продления срока службы установленного насоса рекомендуется ставить его на трубу (обратку), которая подаёт воду из системы на котёл. Это позволит не перегреваться смазке в подшипниках насоса. При этом, вал мотора должен находится параллельно поверхности пола. Это защитит его от пагубного воздействия возможных воздушных пробок.

Перед прибором рекомендуется установка фильтра грубой очистки теплоносителя (грязевика). Такое дополнение не позволит образовавшейся грязи и накипи участвовать в разрушении подшипников и крыльчатки насоса. Здесь важно, чтобы бочонок грязевика был расположен по направлению вниз.

Оптимальная дислокация оборудования в общей системе

Перекачивающее устройство ставят на обратку, как можно ближе к котлу. Это не только продлит жизнь циркуляционному насосу, но и убережёт котёл от перегрева и закипания. Если оборудование используется для подачи жидкости в тёплый пол, то допустима установка насоса на подающую магистраль.

Такое расположение устранит возможность появления воздушных пробок в магистральном контуре. В этом случае, насос ставят как можно ближе к системе тёплого пола и дальше от котла.

Если устанавливается расширительный бак, то его местонахождение должно быть перед циркулярным насосом.

Прибор всегда рекомендуется монтировать в специальном отводе, который называется байпас.

Варианты обвязки

Обвязка – это набор дополнительных узлов, монтируемых в систему для обеспечения интеграции главного прибора с общую систему. Состав обвязки насоса зависит от того, какой тип циркуляции использован в системе отопления.

Их различают три:

1. Гравитационная или естественная обвязка

При таком типе движение теплоносителя обеспечивается за счёт свойств жидкости расширятся при нагревании и уменьшаться в объёме при остывании. Это влияет на повышение или понижения давления в трубах, которые расположены под небольшим углом к котлу. Нагревательный агрегат ставится в самой низкой точке. Разогретая теплая вода, за счёт высокого давления, поднимается до наиболее удалённой точки. По обратке остывшая жидкость попадает снова в котёл.При таком обустройстве системы дополнительное оборудование для перекачки воды не требуется.

2. Принудительная обвязка

В этом случае, движение жидкости по трубам обеспечивают дополнительные приборы, которые могут быть в структуре самого котла, так и монтироваться непосредственно в систему. Котёл и трубы могут монтироваться без специальных условий.

Данный вариант является наиболее эффективным с позиции быстрого и равномерного нагрева помещения, но имеет некоторые отрицательные особенности. Полная энергозависимость требует наличия защитного оборудования в структуре котла на случай выключения подачи электроэнергии. Отсутствие циркуляции может вызвать закипание жидкости в теплообменнике. Вся отопительная конструкция не сможет работать без электроснабжения, что не всегда удобно в регионах, где имеют место систематические его отключения.Работа насосного оборудования потребляет, хоть и немного, но постоянно электричество, что ведёт к дополнительным финансовым расходам.Насос может быт встроен в такую систему, как напрямую в обратку, так и через байпас.

3. Комбинированная обвязка

Это наиболее оптимальная и распространённая система. Перекачивающее устройство монтируется в такой тип отопительной конструкции только путём установки байпаса. Это позволяет производить нагрев помещения, как с использованием насоса, так и без него, если трубы и котёл установлены соответствующим образом.

Запорная арматура при обвязке состоит из обратного клапана, задвижек и грязевика.

Клапан ставиться между котлом и перекачивающим устройством, не давая жидкости получить обратный ход в момент остановки прибора.

Наиболее желательными компонентами при обвязке являются шаровые краны, которые в открытом состоянии не создают препятствия движению жидкости.

Подключение к электросети

Чтобы обеспечить работу перекачивающего устройства, требуется обычная бытовая электрическая сеть с напряжением 220В. Хорошо, если такая сеть будет иметь стационарное заземление. В этом случае подключение производится по следующем алгоритму:

• к букве N на приборе присоединяется провод с нулём;
• к букве L монтируется фаза;
• на клему со значком земли крепится провод заземления.

Этот рисунок даст полное представление о том, как подключить электрическую часть нужного оборудования.

Подача тока на насос должна производится через выключатель-автомат. Это убережёт пользователя и другое оборудование при возникновении аварий.

Схемы установки насосов

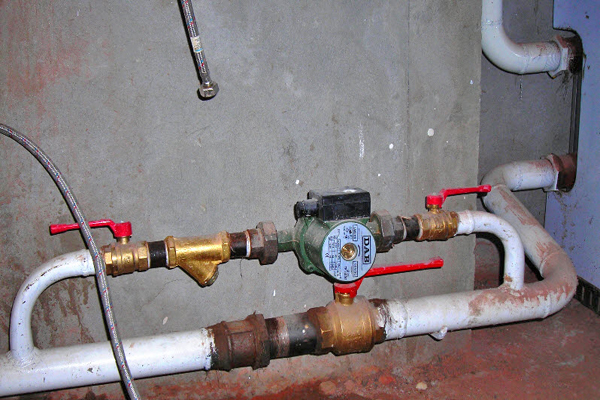

На эскизе демонстрируется порядок расположения элементов байпаса.

Для удобства интеграции циркуляционных приборов в общую отопительную систему существуют готовые схемы, на которых наглядно изображено не только обустройство байпасов, запорной арматуры и электрического подключения, но и показаны разные варианты его исполнения.

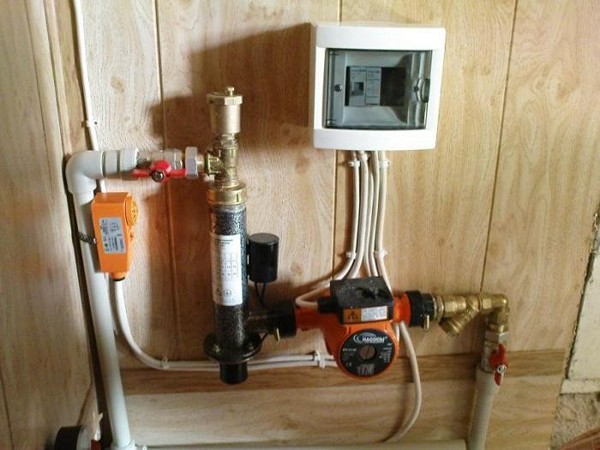

На фото видно то, что должно получиться в итоге (смонтированный насос).

nasosdom.ru

Как установить насос в систему отопления частного дома

Перед владельцами загородных домов часто возникает вопрос о равномерном распределении тепла по всему дому.

Достичь такого теплового эффекта можно двумя путями:

Если рассматривать эти два способа с точки зрения экономической выгоды, то первый вариант окажется более затратным и весьма недешевым. Установка циркулирующей помпы окажется эффективным и сравнительно недорогим средством для равномерного обогрева вашего дома.

Поговорим более подробно о том, что представляет собой насос этого вида, и как произвести его монтаж.

Назначение

Этот тип агрегатов предназначается для принудительного оборота теплоносителя в замкнутой отопительной системе.

Давление, которое создается циркулирующим насосом, должно эффективно справляться с гидравлической нагрузкой всех элементов системы отопления.

Поэтому, чтобы обеспечить необходимый напор для циркуляции теплоносителя, нужно правильно подойти к выбору циркуляционной помпы.

Принцип расчета

Для обеспечения максимального комфорта в доме нужно правильно рассчитать необходимое количество тепловой энергии.

Этот расчет производится на основе следующих моментов:

• погодные условия в данном регионе;
• коэффициент теплопроводности стройматериалов, из которых построен дом;
• устройство конструкций пола и перекрытий жилища;
• теплопроводные свойства окон;
• размещение строения относительно сторон света и прочее.

Результатом вычислений должен оказаться объем подачи теплоносителя в отоплении, который измеряется в кубических метрах в час. Этот показатель и станет основополагающим при выборе циркуляционного насоса.

Выбор циркуляционного насоса должен происходить согласно следующим важным критериям:

• способность устройства поднять теплоноситель на определенную высоту, которая называется напором и измеряется в метрах;
• способность за определенный период перекачивать некоторый объем теплоносителя, которая измеряется в м3/час (это основной параметр насоса).

Виды насосов

Зная, по каких параметрам и критериям выбирать помпу, немаловажным также будет являться и выбор определенного типа циркуляционного насоса.

Принято различать два вида этого устройства:

Циркуляционный насос «мокрого» типа

1. «Мокрый». Особенностью помп этого вида является тот фактор, что ротор вместе с крыльчаткой погружается в теплоноситель, который одновременно выполняет функции охлаждения и смазки. Ротор и статор разделены между собой металлическим сосудом, что, в свою очередь, обеспечивает надежную герметичность. Отличительным свойством этого вида насосов является бесшумность, что позволяет их практично использовать в бытовых отопительных системах.

      Помпы «мокрого» вида достаточно экономичные и легкие в обслуживании устройства,       гарантийный срок работы которых достаточно продолжительный. Однако, эти насосы имеют       один недостаток – коэффициент полезного действия составляет всего 50%.

2.

   «Сухой» циркуляционный насос

   «Сухой». Принцип работы устройств этого вида заключается в том, что ротор полностью не взаимодействует с теплоносителем. Достигается это благодаря нержавеющим кольцам, которые при работе притягиваются друг к другу, создавая при этом тонкую пленку, которая надежно герметизирует соединение.

   Примечательной особенностью циркуляционных насосов «сухого» типа является их коэффициент полезного действия, который составляет 80%. Недостатком же является их большая шумность.

Имейте в виду: для установки сухого циркулирующего насоса необходимо оборудовать отдельное звукоизолирующее помещение.

Насосы «сухого» вида принято разделять на следующие типы:

• вертикальные;
• горизонтальные;
• блочные.

Но какой бы вид циркуляционной помпы ни был выбран, главный момент заключается в том, чтобы выполнить следующее: правильно осуществить врезку насоса в отопительную систему.

Выбор места врезки

Каждый специалист по отопительному оборудованию имеет свое видение, где устанавливать циркуляционный насос, причем их мнения могут существенно различаться.

Проанализировав суждения многих сантехников, смело можем дать совет: циркулирующую помпу необходимо устанавливать непосредственно возле отопительного котла на обратном трубопроводе.

Такое расположение связано с тем, что в этом месте отопительной системы наименьшее скопление воздуха, который может негативно сказываться на работоспособности насоса. (Статью о возможных неполадках и ремонте циркуляционного насоса своими руками читайте здесь).

Схема и нюансы сборки

Врезка циркуляционного насоса в отопительную систему должна осуществляться с помощью байпаса или обводки. Байпас – это параллельный к основному трубопровод, на который врезается циркуляционный агрегат.

Обвод выполняется с той целью, что в случае неисправности помпы или отключения электричества, отопительная система могла работать в автономном режиме.

Важный момент: размер труб байпаса должен быть меньшим, чем диаметр основного трубопровода.

Обвод состоит из следующих элементов:

1. Двух запорных кранов, которые находятся по обе стороны от насоса (в случае поломки устройства можно перекрыть запоры, и демонтировать помпу для устранения неисправностей)
2. Фильтр грубой очистки вмонтирован для того, чтобы очищать теплоноситель от засоряющих примесей, которые могут повлиять на бесперебойную работу теплоносителя.

Возьмите на заметку: при установке насоса стоит обращать внимание на направление движение теплоносителя в системе. Как правило, на корпусе помпы указана стрелка для правильного монтажа.

Итак, зная все характеристики циркуляционных насосов, а также нюансы монтажа, можно выделить в общем случае следующие этапы установки:

• расчет необходимой тепловой энергии для обогрева дома;
• выбор циркулирующего насоса согласно расчетам;
• выбор места врезки помпы;
• подключение байпаса с насосом в систему;
• закачка теплоносителя;
• запуск отопительной системы и стравливание воздуха через центральный винт помпы.

Всегда нужно придерживаться правил установки и эксплуатации насосных агрегатов, в противном случае никто не будет гарантировать правильное распределение тепловой энергии по вашему уютному жилищу.

Смотрите видео, в котором опытный пользователь подробно объясняет, как правильно установить циркуляционный насос в систему отопления дома:

Оцените статью: Поделитесь с друзьями!

Вконтакте

Facebook

Twitter

Google+

Мой мир

6sotok-dom.com

Как установить насос в систему отопления?

Ответ на вопрос как установить насос на отопление крайне важен. Ведь в небольших одноэтажных домах движение теплоносителя происходит за счет естественной циркуляции по контуру. Простой физический закон: разница температуры и масса теплоносителя заставляют последний самопроизвольно двигаться в системе. Однако, когда речь заходит о двухэтажных зданиях или одноэтажных, но их конструкция не позволяет выполнить необходимый уклон в системе, движение теплоносителя следует организовать принудительно. Для этого врезают насосы, действия которых вполне оправданы и зарекомендовали себя только с положительной стороны.

Циркуляционный насос повысит эффективность отопительного котла

Наверное, многим знакома ситуация, когда в районе отопительного агрегата радиаторы имеют большую температуру, а в дальних помещениях они чуть теплые. Выход для незнающих – поднять температуру на отопительном агрегате. Однако такое действие приведет только к расходу топлива, а эффекта никакого не будет наблюдаться. Более грамотный выход – соорудить трубопровод отопительной системы из материала большего диаметра. Однако и этот способ не оправдывает себя в полной мере. Если система отопления уже готова, то поменять ее – это значит понести дополнительные финансовые расходы, потратить время, определенный период жить в неудобных условиях в связи с проведением монтажных работ.

И вот тогда остается единственно правильный и верный способ – монтаж в систему отопления циркуляционного насоса.

Преимущества принудительной циркуляции теплоносителя

Совершенствование отопительной системы путем подключения насоса поможет:

• выровнять температурный режим в системе;
• полностью исключить образование нежелательных воздушных пробок, которые ощутимо препятствуют свободному перемещению теплоносителя;
• значительно увеличить радиус действия контура отопления.

Выбор циркуляционного насоса

Сейчас выбрать циркуляционный агрегат не представляет никаких проблем. Достаточно знать некоторые особенности: бессмысленно покупать излишне мощный агрегат – работа насоса должна заключаться не в быстром перемещении теплоносителя, а как раз в относительно медленном, плавном. Да и шум от большого насоса может немного раздражать. Если дом огромный, сложный по своим архитектурным формам, то лучше обратиться к специалистам. Они безошибочно совершат все необходимые расчёты.

Если речь идет о загородном доме, то в таком случае можно воспользоваться простыми расчётами по схеме:

Расход теплоносителя, литр.	Диаметр, дюйм	Расход теплоносителя, литр.	Диаметр, дюйм
5,7	½	53	1 ¼
15	¾	83	1 ½
30	1	170	2

• Эта схема наглядно демонстрирует, что распределение теплоносителя в трубопроводе зависит от диаметра последнего. Схема поможет при знании того, что стандартная скорость перемещения теплоносителя составляет 1,5м/сек.
• Необходимо также знать, что проход теплоносителя в минуту равен мощности отопительного агрегата. К примеру, если котёл имеет мощность 30 кВт, то за минуту теплоноситель пройдет через котёл в количестве 30 литров.
• Мощность насоса должна быть пропорциональна длине трубопровода. Стометровый контур требует напора насоса в 6 метров.

Какие бывают насосы

Существует два типа циркуляционных агрегатов – «сухие» и «мокрые». С названий стает ясным принцип их действия: «сухие» насосные устройства не предполагают контакта ротора с теплоносителем, в «мокрых» устройствах рабочая часть погружена в теплоноситель.

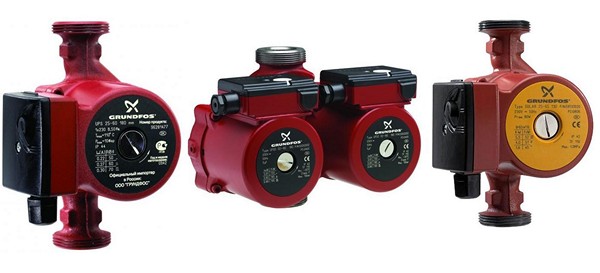

Насосы разных производителей и мощности

Первый тип насосов востребованы в тех помещениях, которые не являются жилыми. Все объясняется достаточным уровнем шума при их работе. «Мокрые» насосы гораздо менее шумны, поэтому их наиболее часто устанавливают в частных строениях. Они выполнены из материалов, которые не подвержены коррозии: корпуса изготавливаются из бронзы или латуни, остальные детали выполнены из нержавеющей стали, керамики или пластика. Интересная особенность: в процессе перекачивания теплоноситель смазывает детали «мокрого» насоса, так что беспокоиться о заклинивании не стоит.

Установка насоса в систему отопления

Чтобы максимально облегчить процесс монтажа насоса, специалисты рекомендуют покупать насосное оборудование с разъемными резьбами. В противном случае придется самостоятельно подбирать переходники, что не всегда нравится пользователям. Также следует приобрести фильтр глубокой очистки, обратный клапан, без которого невозможна полноценная работа насоса под давлением. Также приобрести следует запорную арматуру необходимого диаметра и байпас из отрезка трубы. Из инструмента понадобятся ключи. Когда все это будет в наличии, можно выбирать место для монтажа насоса.

Фильтр-грязевик

Выбор расположения для врезки

Схема подключения насоса должна учитывать необходимость в периодическом обслуживании устройства. Также нужно позаботиться о наличии доступа к электросети. Хотя это и не принципиально, можно всегда выполнить удлинение силового кабеля сети к нужному месту монтажа.

На сегодняшний день конструкционные детали насосов для отопления позволяют их ставить в любом удобном месте, тогда как раньше старались выполнить монтаж в месте обратного хода теплоносителя.

С целевой точки зрения повышения давления в месте всасывания насос будет лучше установить на участке подающего трубопровода. Расположение поблизости точки ввода расширительного бака будет весьма удачным местом. Такая схема расположения гарантирует достаточно высокую температуру в этом месте.

Схема подключения насоса

Для установки насоса в систему отопления с мембранного типа бака байпас с насосом желательно расположить на обратке и также рекомендуется максимально приблизить к расширительному бачку. Вполне может быть, что это осложнит доступ к насосу в будущем, тогда возможен крепеж на поставляющую тепло трубу, но только с обязательной врезкой обратного клапана, который расположен вертикально.

Установка насоса требует от монтируемого соблюдения некоторых правил:

• По бокам от насоса следует закрепить шаровые краны. Если понадобится демонтировать насос, то с их помощь исключается возможность выхода теплоносителя из системы.

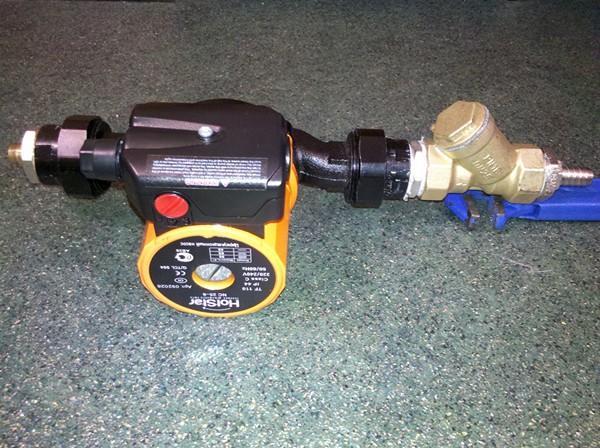

• Непосредственно перед насосом врезается фильтр. Это защитит насос от различного рода частиц, присутствующих в теплоносителе.
• Верхняя часть байпаса должна быть оснащена воздушным клапаном ручного или автоматического типа. С его помощью возможно удаление скопившегося воздуха в системе.
• На корпусе насосного устройства имеется стрелка, которая указывает направление движения теплоносителя.
• Все резьбовые соединения должны выполняться с применением герметика и прокладками, чтобы избежать протекания в системе.

Следует помнить, что для полной безопасности использования насоса, подключать его следует только в розетку с заземлением.

Последовательность работ по монтажу

• Если монтаж производится в сеть действующую, то нужно предварительно слить теплоноситель. Это даже будет нелишним – ведь можно заодно прочистить всю систему от скопившегося загрязнения.
• Монтаж функциональной цепочки арматуры и насоса осуществляется в полном соответствии с вышеописанными правилами.
• После завершения всего цикла монтажа насоса и сопутствующей арматуры систему отопления требуется заполнить теплоносителем.
• Заключительный этап — открывание центрального винта, находящегося на крышке корпуса для удаления избытка воздуха из насоса. О его полном удалении оповестит выступившая вода.

В завершение остаётся добавить, что монтаж циркуляционного насосного агрегата – дело того стоящее. Уже после первых дней пользования системой с врезанным насосом каждый замечает положительные изменения – экономия топлива, быстрый нагрев теплоносителя и, как следствие, всех отапливаемых помещений.

klivent.biz

Монтаж, циркуляционный насос для отопления, как правильно выполнить?

Циркуляционный насос в разы ускорит процесс прогрева воздуха в помещении.

Циркуляционный насос необходим, если в системе отопления естественное движение теплоносителя за счет разности его температур на разных участках магистрали нарушена, схема обогрева помещения достаточно сложная (например, двухтрубный ее вариант) или же поддерживать нужный температурный режим нужно в многоэтажном здании.

В любом случае устройства для принудительного движения теплоносителя в трубах отопления повысит эффективность работы разводки отопления, в разы ускорит процесс прогрева воздуха в помещении, тем самым поможет уменьшить потребление энергоресурса.

Особенности эксплуатации циркуляционного насоса

Прежде чем покупать аппарат и выполнять его монтаж каждый человек должен знать какие бывают циркуляционные насосы, а также некоторые особенности подключения и последующее правила эксплуатации устройства, выполняя которые можно существенно продлить срок службы циркуляционного прибора.

Правила использования аппарата для принудительного движения теплоносителя по разводке отопления:

1. установка прибора, как и его покупка, должна проходить только после обсчета всех параметров прибора. Только в таком случае можно по-настоящему увеличить эффективность схемы отопления дома и не растратить в пустую деньги;
2. для обслуживания бытовых помещений чаще всего используют циркуляционный насос «мокрого» типа, подробнее про этот тип насоса можно почитать тут. Его крыльчатка непосредственно контактирует с теплоносителем в системе отопления. Чтобы прибор не вышел из эксплуатации и не пришлось производить его частый ремонт, нужно тщательно следить за чистотой воды в трубах. Любое загрязнение в роторе выведет прибор из строя;
3. монтаж прибора нужно проводить так, чтобы его вал находился всегда в горизонтальном положении;
4. циркуляционный аппарат подключается к обычно электросети с напряжением в 220 В и может потреблять мощность от 25 до 100 Вт;
5. агрегат предназначен для длительной работы. Если же схема отопления долгое время не эксплуатировалась, то работоспособность аппарата для искусственного передвижения теплоносителя нужно обязательно проверить перед его включением;
6. все рабочие параметры аппарата указываются в специальной бирке на его корпусе. Эти данные обязательно нужно учитывать при покупке установки;
7. любой циркуляционный насос имеет маркировку, где указывается название модели и рабочие параметры. Например, надпись UPS 25-40 означает, что установка насоса должна производиться в трубах с диаметром 25 мм, а напор аппарата 4 метра.

Некоторые рекомендации по установке насоса для принудительной циркуляции теплоносителя в системе?

Выполнить монтаж циркуляционного насоса — легко, главное следовать инструкции.

Некоторое время назад считалось, что монтаж циркуляционного насоса должен производиться только на обратке, так как холодная вода продлевает срок службы агрегата. Даже горячая вода не приведет к скорому ремонту установки. Однако избыточное гидростатическое давление в любой точке системы отопления дома – это обязательное условие, которое нужно придерживаться в любом случае.

Избыточное гидростатическое давление достигается несколькими способами. Так, можно поместить расширительный бак выше наивысшей точки трубопровода на 0,8 м. Можно провести монтаж прибора на подающей трубе сразу за расширительным баком.

Важно! Установка оборудования будет неуместной, если котел отопления имеет аналогичный аппарат в своей конструкции. Однако прибор искусственного нагнетания давления в системе просто необходим, если мощности котельного насоса не хватает для полноценного обслуживания трубопровода.

Как правильно выполнить монтаж циркуляционного насоса?

Ничего сложного в данной процедуре нет, поэтому установить циркуляционный насос Dab или другой торговой марки для принудительного передвижения теплоносителя по системе отопления может заниматься даже неподготовленный человек. Главное – в строгости выполнять все инструкции, которые в обязательном порядке прилагаются к прибору.

Этапы монтажа циркуляционного аппарата:

1. агрегат монтируется не в саму трубу отопления. На выбранном участке приваривается еще один кусок трубы буквой П. Посредине ее и будет установлен прибор для принудительного движения теплоносителя. На основном же участке трубы, сразу под агрегатом монтируется кран. Его функция – регулировать направление движения теплоносителя системы. Если прибор в рабочем состоянии, то кран перекрывается и вода в системе отопления просто вынуждена идти к прибору. Если же нужно выполнить ремонт аппарата, то вышеуказанный кран открывается и теплоноситель циркулирует в разводке за счет естественной тяги. В разводку для обогрева дома обязательно устанавливают фильтр грубой очистки. Это уменьшит количество поломок прибора для искусственного нагнетания давления в системе.
2. к приваренному байпасу обязательно монтируют клапан. Он должен либо в ручном, либо в автоматическом режиме выпускать избыток воздуха (пробки) из труб;
3. циркуляционный агрегат с обеих сторон должны окружать перекрывающие ток теплоносителя краны. Они нужны в случае проведения ремонта аппарата;
4. качественное изделие должно продаваться с уже подобранными разъемными резьбами;
5. после врезки аппарата в трубу, все стыки обрабатываются герметиком.

Монтаж насоса позволяет повысить эффективность работы отопительного контура дома. Однако это достигается только при нормальной работе аппарата. Именно поэтому необходимо проводить его своевременное сервисное обслуживание.

utepleniedoma.com

типы моделей, установка и монтаж, ремонтные работы

Циркулярный насос для отопления может решить две задачи. Во-первых, с помощью этого агрегата можно обеспечить циркуляцию теплоносителя по разводке, причем даже в том случае, когда  напорную трубу укладывают буквально рядом с обраткой. Во-вторых, с помощью насоса можно повысить КПД всей системы отопления: ведь чем больше скорость движения жидкости по трубам, тем выше теплоотдача радиаторов (тепло не успевает «потеряться» в пути).

В итоге, хороший насос способен увеличить теплоотдачу и уменьшить энергоемкость любой системы бытового отопления. Поэтому в данной статье мы расскажем, как подобрать циркуляционный насос для отопления, как смонтировать такой агрегат и как оптимизировать его работу. Эта информация, несомненно, пригодится всем владельцам автономных систем обогрева, а равно и домашним мастерам, конструирующим разводку с принудительной циркуляцией.

Циркулярный насос для отопления

Типы циркуляционных насосов для отопления

Типовой циркуляционный насос собирают на основе центробежной схемы работы напорного оборудования. То есть, электродвигатель создает крутящий момент на валу, к которому крепится крыльчатка, вращающаяся в корпусе-улитке. Крыльчатка генерирует центробежное усилие, которое обеспечивает разряжение на впускном и напор на выпускном штуцере насоса.

И по такой схеме работают буквально все насосы. А конструкционные различия между моделями прослеживаются лишь в конструкции двигателя и типе рабочей камеры в корпусе-улитке.

Ведь силовая установка насоса циркуляционного для отопления может быть и однофазной (бытовой, питаемой от сети на 220 Вольт) и трехфазной (промышленной, запитанной на 380 Вольт). Причем в бытовых системах  трехфазные силовые установки (электродвигатели) встречаются нечасто.

По типу рабочей камеры насосы делятся на агрегаты сухого и мокрого хода. В первом случае, и статор, и ротор силовой установки отделены от улитки влагостойкой мембраной. Во втором случае от улитки обособлен только статор, а ротор работает в мокром корпусе, вместе с улиткой.

Причем все  характеристики насоса циркуляционного для отопления связаны с типом рабочей камеры. Например, насос с «мокрым» ходом характеризуется сравнительно небольшой мощностью и тихой работой. К тому же его не нужно смазывать – все движущие части функционируют в жидкой среде. Поэтому большинство бытовых насосов – мокрые, однофазные.

В свою очередь, насосы сухого хода гарантируют максимальную мощность, но работают очень шумно. Поэтому их монтируют только в обособленных котельных помещениях.

Причем двигатель в таком насосе – всегда трехфазный и агрегаты сухого хода монтируют лишь в многоэтажных домах или промышленных сооружениях.

Выбираем циркуляционные насосы для систем отопления дома

С типом конструкции бытового насоса мы уже определились. Эту роль исполнит бесшумный и экономичный однофазный агрегат мокрого хода. А вот с выбором конкретной модели у вас могут быть некоторые затруднения. Ведь производителей однофазных насосов много, а вам нужен только один агрегат.

Поэтому в процессе выбора «правильного» насоса необходимо руководствоваться следующими принципами:

Циркуляционный насос Wilo

• Его мощность должна выбираться по расчетной напорной способности. Поскольку излишний напор в замкнутой системе отопления может повредить и котел и радиаторы.
• Расчетный напор определяется по объему подачи теплоносителя к батарее (исходя из диаметра труб и скорости потока). То есть, циркуляционные насосы водяного отопления должны прокачивать сквозь радиатор определенную порцию теплоносителя, разогретого до нужной температуры.
• Объем теплоносителя определяются по теплоотдаче батарей, которая зависит от теплопроводности конструкционного материал корпуса радиатора. Кроме того, на этот показатель влияет уровень термоизоляции дома, метеорологических условий местности, где располагается строение, и прочих нюансов.

В итоге, выбор насоса происходит следующим образом:

• Вы рассчитываете объемы теплоносителя.
• Потом определяете напор (по диаметру трубы разводки и ожидаемой скорости).
• Далее, исходя из напора, выбираете конкретную модель агрегата.

Руководствуясь этими рекомендациями, вы сможете выбрать «правильную» модель насоса, подходящую именно под ваши условия эксплуатации. Ну а как подключить эту модель в систему мы расскажем ниже по тексту.

Монтаж циркуляционного насоса для отопления: обзор процесса

В большинстве случаев циркуляционный насос монтируется практически у самого входного патрубка отопительного котла. Причем перед циркуляционным агрегатом можно установить лишь термометр, манометр и клапан сброса давления. В итоге, в качестве монтажной точки можно выбрать любое место на обратке,  расположенной за отводом от последней батареи.

Ну а само подключение циркуляционного насоса для отопления в систему реализуется по следующим правилам:

Монтаж циркуляционного насоса

• Обратка разрезается болгаркой или труборезом в точке монтажа.
• На торцах обратки монтируют два тройника, между которыми врезают участок трубы.
• Во врезанный участок монтируют запорный вентиль, перекрывающий поток.
• К свободным торцам тройников монтирую вертикальные участки трубопровода, заканчивающиеся отводом (уголком).
• На отводы крепят два вентиля. Причем перед первым (по ходу теплоносителя) вентилем монтируют фильтр грубой очистки.
• К торцам вентилей подключают накидные гайки корпуса циркуляционного насоса. Причем между штуцером трубопровода и корпусом насоса нужно уложить резиновую прокладку, гасящую вибрацию крыльчатки.

Таким образом, выстраивается следующая система фитингов, упорядоченная по ходу теплоносителя: первый уголок, фильтр, первый вентиль, насос, второй вентиль, второй уголок. Ну а под этой системой, врезанной в обратку с помощью тройников, находится центральный вентиль.

В итоге, если открыты верхние вентили, соединенные с корпусом насоса и перекрыт нижний, то вся система функционирует на напорной циркуляции. Если перекрыты верхние вентили и открыт нижний, то система может работать на самотеке – естественной циркуляции, провоцируемой уклоном труб и тепловым напором.

Впрочем, при отсутствии уклона и возможности перейти на самотечную циркуляцию необходимость в обустройстве нижнего вентиля отпадает. В этом случае в обратку врезают грубый фильтр, два вентиля и расположенный между ними насос.

 Причем насос должен монтироваться лишь на горизонтальном участке, стаканом корпуса вбок, располагаясь по ходу движения жидкости, отмеченному стрелкой на корпусе агрегата

Подключение бытового однофазного насоса к электросети осуществляется по следующим правилам:

Бытовой однофазный насос

• В линию врезается УЗО (устройство защитного отключения).
• На выходе из УЗО определяют (диодным индикатором) клемму с фазой и клемму с нулем.
• Далее нужно вскрыть коробку блока питания насоса и соединить фазу УЗО с соответствующей клеммой агрегата и «ноль» УЗО с «нулем» насоса. Ну а жила заземления подключается обособлено.
• После проверки диодным индикатором, с помощью которого ищут фазу уже на клемме насоса, корпус блока питания закрывается.

Включение агрегата в сеть осуществляется с помощью тумблера УЗО. Отключение оперирует все тот же тумблер.

Ремонт циркуляционного насоса для отопления

В большинстве случаев ремонтом циркуляционных агрегатов занимаются особые сервисные центры компаний-производителей.

Причем для транспортировки насоса в центр нужно выполнить следующие действия:

Ремонт циркуляционного насоса для отопления

• Отключить УЗО. Снять корпус блока питания, отсоединить от клемм электрический кабель.
• Перекрыть боковые вентили.
• Открутить корпусные гайки накидного типа, сдвинув их ближе к корпусу.
• Легким ударом киянки по корпусу выбить насос из трубопровода.

Киянка нужна из-за того, что во время эксплуатации насос может «прикипеть» к штуцерам вентилей и без молотка его уже не демонтируешь. Причем после демонтажа стоит отсоединить от УЗО электрический кабель, поскольку его концы остаются неизолированными.

Вне ремонтной мастерской можно лишь проверить целостность кабеля («прозвонив» его тестером) и стравить воздух из рабочей камеры насоса. Почиет работы стоит доверить профессионалам.

Самостоятельный ремонт, разумеется, возможен. Но для реализации таких намерений нужно обладать большим опытом в слесарных работах и хорошо знать конструкцию насоса.

Поэтому при отсутствии  возможности сдать насос в сервисный центр нужно попросту приобрести работоспособный агрегат той же модели и установить его на место сломанного. И тогда старый насос с дефектом станет площадкой для изучения конструкции циркуляционных агрегатов и приобретения опыта слесарного дела.

canalizator-pro.ru

Насос циркуляционный для отопления: характеристики и монтаж

Оглавление публикации: Циркуляционный насос для отопления: зачем он нужен Характеристики циркуляционного насоса для отопления Инструкция по монтажу циркуляционного насоса: важные моменты

Электрическая энергия проникла уже, можно сказать, всюду, и то, что раньше прекрасно работало без нее, теперь почему-то жить без электроэнергии не может. И это не шутка – электрическая энергия делает нашу жизнь такой, как она есть. Даже отопление, для работы которого раньше требовалось только топливо, сейчас нуждается в электричестве, обеспечивающем безопасную, а главное экономичную работу котельного оборудования. В этой статье вместе с сайтом stroisovety.org мы подробно рассмотрим вопрос, как циркуляционный насос для отопления может улучшить работу системы с естественной циркуляцией теплоносителя?

Как выбрать циркуляционный насос для отопления

Циркуляционный насос для отопления: зачем он нужен

Прежде чем окончательно решиться на врезку циркуляционного насоса в систему отопления с естественной циркуляцией теплоносителя, следует изучить преимущества, которые он предоставляет. Их немного, всего одно, но достаточно существенное, которое тянет за собой ряд приятных для человека следствий. Установка циркуляционного насоса для отопления позволит увеличить скорость прохождения теплоносителя по всему кругу. В результате наблюдаются следующие улучшения в работе системы отопления.

1. Быстрый прогрев системы – благодаря принудительной циркуляции котел не тратит массу энергии на первоначальный пуск отопления. Теперь ему не нужно сразу прогревать большой объем жидкости и поднимать ее для обеспечения циркуляции на большую высоту – он это будет делать постепенно, но, как говорится, уверенно. Уже спустя 5-10мин. батареи станут горячими. Следует заметить, что для того чтобы полностью прогреть систему естественным способом, котлу может понадобиться достаточно много времени, а главное топлива. Отсюда и следующее улучшение в работе отопления.

   Подбор циркуляционного насоса для отопления

2. Экономия энергоносителя. Достигается она благодаря двум пунктам – это снижение затрат на стартовый прогрев системы и уменьшение темпов остывания теплоносителя. По сути, в процессе такой работы котлу приходится только немного подогревать жидкость в системе, тратя на это мизерное количество энергии. Вы спросите, а как же затраты на энергообеспечение самого циркуляционного насоса? Да, они есть, но выгода, которая получается в конечном результате, просто огромная по сравнению с затратами на электричество, обеспечивающего работу циркуляционного насоса.
3. Эффективное противостояние воздушным пробкам. За счет ускоренной циркуляции жидкости весь воздух удаляется из системы за считанные минуты.

Вот такие выгоды дает использование этого агрегата. А теперь мы переходим к вопросу, как выбрать циркуляционный насос для отопления?

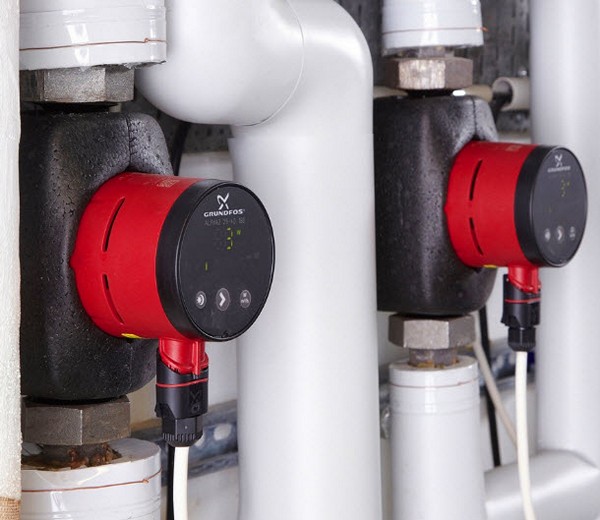

Насос циркуляционный для отопления фото

Характеристики циркуляционного насоса для отопления

Прежде чем выполнять подбор циркуляционного насоса для отопления, сначала разберемся с двумя его основными типами: мокрым и сухим.

• В первом случае теплоноситель имеет непосредственный контакт с движущейся частью насоса (ротором) – это наиболее оптимальное устройство для систем частного отопления. Среди его преимуществ можно отметить долговечность, бесшумность, малый вес, низкое энергопотребление и самое главное – простую эксплуатацию. В смазке этот насос не нуждается. Среди недостатков следует указать низкий коэффициент полезного действия – как правило, он не превышает 50%, что не позволяет его использовать в высотных домах. Но это не будет помехой для частных строений высотой до трех этажей.
• Устройство циркуляционного насоса для отопления сухого типа немного иное – здесь ротор не имеет непосредственного контакта с теплоносителем, что и обуславливает его высокий КПД, который достигает 80%. Недостатком такого насосного оборудования является высокий уровень шума. Если вы остановите свой выбор именно на таком насосе, то помните о том, что монтировать его лучше в отдельном помещении, и для его установки понадобятся резиновые вставки, способные погасить вибрации.

Какую выбрать мощность циркуляционного насоса для отопления

Теперь разберемся с мощностью циркуляционного насоса для отопления. Специалисты ее рассчитывают исходя из таких показателей, как климат региона, степень утепления дома, герметичность дверей и окон, а также теплопроводность потолка и пола. Все это достаточно сложно, и конечный результат все равно увеличивается на всякий случай, т.е. создается запас мощности.

Существует гораздо более простой подход, который позволяет не выполнять расчет циркуляционного насоса для отопления. Есть саморегулирующиеся модели этих устройств, которые сами подстраиваются под условия эксплуатации, и модели, регулируемые вручную – разница между их стоимостью незначительная. На мой взгляд, на них смело можно останавливать свой выбор – такие насосы отлично показали себя при работе в нестабильных системах отопления, которыми, по сути, и являются системы с естественной циркуляцией теплоносителя.

Вот и все, с выбором определились, остается только раскрыть вопрос установки циркуляционного насоса. Чем мы дальше и займемся.

Характеристики циркуляционного насоса для отопления

Инструкция по монтажу циркуляционного насоса: важные моменты

Для начала разберемся с сопутствующими установке насоса материалами – следует понимать, что техника есть техника, и ей свойственно иногда ломаться. Как правило, такие ситуации происходят в самый неподходящий момент, например, зимой, когда отопление работает на полную катушку. Поэтому нужно организовать так называемый байпас, благодаря которому теплоноситель можно пустить в обход насоса и вернуться тем самым к естественной циркуляции теплоносителя на время устранения поломки. Для этого понадобятся три шаровых крана диаметром, соответствующим диаметру насоса, два тройника, пара резьбовых поворотов и фильтр, чтобы обезопасить насос от повреждений мусором.

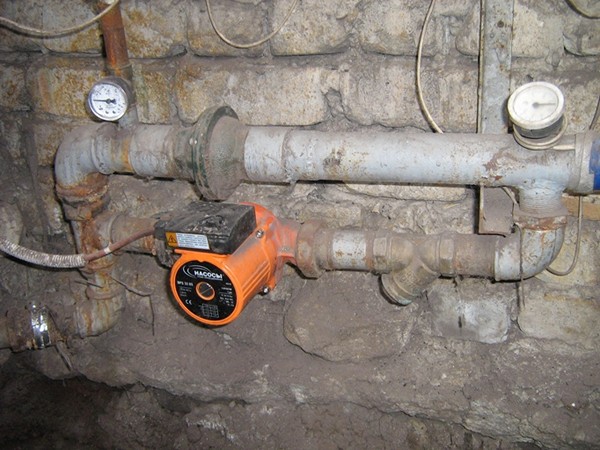

Установка циркуляционного насоса для отопления фото

Собирать байпас лучше таким способом, чтобы центральная магистраль обратного трубопровода оставалась нетронутой, т .е. на байпас лучше установить не отсекающий кран, а сам насос с фильтром и двумя кранами по обеим его сторонам. В таком случае для естественной циркуляции теплоносителя в случае поломки насоса не будет никаких препятствий.

С этим разобрались, теперь собираем на сухую без пакли необходимый узел. Начинаем с насоса – на нем должна быть стрелка, указывающая направление движения теплоносителя. Направляем стрелку к котлу и с правой стороны от насоса навинчиваем фильтр, на него кран (желательно с американкой) и потом резьбовой уголок, на который устанавливается тройник. Слева от насоса навинчиваем все то же самое, кроме фильтра – там он не нужен. Между двумя тройниками на запасной ветке байпаса устанавливаем кран с американкой, а недостающее расстояние дополняем патрубком с резьбой с двух сторон.

Монтаж циркуляционного насоса

Все, байпас готов, теперь дело за малым – вырезать согласно его размеру кусок обратного трубопровода, нарезать резьбу и собрать все по месту с использованием пакли. И, естественно, подвести электрическое питание к насосу. После этого можно опробовать работоспособность новой усовершенствованной системы отопления – поверьте, результат вас удивит. Система не только станет меньше расходовать топлива, но и дома станет теплее!

Вот такими чудесными свойствами обладает циркуляционный насос для отопления. Обходится все это удовольствие не так уж и дорого. Можно сказать, соизмеримо с избыточными затратами на энергоноситель, от которых он позволяет избавиться. А срок окупаемости такого изделия составляет примерно пару отопительных сезонов, а вот дальше идет чистая экономия.

Автор статьи Александр Куликов

stroisovety.org

---

•
  Металлопрокат виды
•
  Почему стояк горячий а батарея холодная
•
  Бур для земли ручной своими руками
•
  Силиконовый герметик момент сколько сохнет
•
  Отделка штукатуркой дома
•
  Как сделать своими руками межкомнатную дверь
•
  Летний туалет на даче своими руками фото и размеры
•
  Размер дверного проема для двери 90 см
•
  Анкер распорный хилти
•
  Описание кремля
•
  Какую печь выбрать для дома
