Собственноручная окосячка окон в деревянном доме. Окосячка для пластиковых окон в деревянном доме своими руками

Инструкция по сборке окосячки для окон своими руками

Данный конструктивный элемент имеет и другие названия – колода, обсада. Окосячка представляет собой короб, собранный из деревянных частей, исключающий деформацию блоков (оконных или дверных) из-за неминуемой усадки, которой характеризуется любая постройка из древесины, причем независимо от того, какие заготовки использовались в строительстве – бревно или брус.

Как следствие данного естественного процесса – трудности с открыванием/закрыванием полотен или створок, их неплотное прилегание к раме и образование щелей. Для изделий с вставными стеклами еще и трещины в этом материале или его полное разрушение.

Выделяют 3 составные части окосячки – «вершник» (верхняя часть), 2 боковины + «порог» (подоконная доска). Но есть некоторые особенности как в ее изготовлении, так и в монтаже. Все зависит от типа окон, которые предполагается потом устанавливать.

Разберемся со сборкой «под» деревянную раму, а применительно к блокам из ПВХ отметим лишь некоторые ее отличия. Из приведенных ниже пояснительных рисунков станут понятны все конструктивные особенности той или иной разновидности обсады.

Виды окосячек

По материалу

Комбинированная. Это самый дешевый и распространенный вариант. Для подоконника берется наборно-клеевая доска, остальные части короба – из цельных досок. Как правило, в качестве древесины используется сосна.

Клеевая. В процессе изготовления применяются заготовки из наборных досок (склеенных ламелей), которые скрепляются микрошипами с посадкой их также на клеящий состав.

Массив. Все части – из сплошной (цельной доски) с сохранением первоначальной текстуры материала.

По исполнению

Чистовая (с выборкой). Она, как правило, под окно не делается, так как для строений из древесины поверхностная отделка не предусматривается. Именно это является одним из их преимуществ.

Черновая (без выборки). Такой короб устанавливается в проемы, если предполагается внешнее оформление стен каким-либо облицовочным материалом.

По виду окон

• Для деревянных рам
• Для изделий из ПВХ.

Особенности окосячки

Ширина составных частей короба – не более 25 мм. При несоблюдении этого условия и увеличении значения данного параметра (к примеру, «потому, что так лучше») нет гарантии, что какая-либо сторона обсады не «пойдет» трещинами. А что такое продольный раскол доски, объяснять никому не нужно.

Допустимая минимальная влажность древесины для короба – 12%. Если использовать заготовки просушенные, то дальнейшая деформация «сухой» доски под действием усадки дома приведет к внутренним разрывам в структуре материала, следовательно, к последующему интенсивному разрушению обсады.

Для каждого проема окосячка изготавливается индивидуально, в соответствие с его линейными параметрами.

В процессе установки обсада с материалом стен «жестко» не скрепляется. При сборке короба металлические изделия для крепежа (гвозди, шурупы или иное) не используются.

В зазор между колодой и стеной укладывается утеплитель, но обязательно мягкий – пакля, минвата, льноватин и тому подобное. Использовать твердые теплоизоляторы (например, пенополистирол) или запенивать (после высыхания эта масса отвердевает) щели нельзя, так как вследствие усадки сама окосячка может быть деформирована, и, следовательно, теряется весь смысл ее установки.

Схемы установки обсады

Черновой:

«Закладной» брусок

По сути – это базовая схема, а все остальные – ее вариации.

В «шип»

Разница – в конфигурации одной из сторон боковин.

В «колоду»

Исполнение – противоположное предыдущему варианту, так как выступ (шип) находится на торцевых частях стен в проеме.

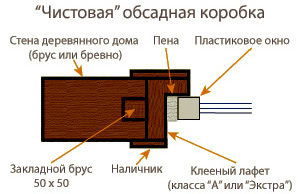

Чистовой

Данная схема несколько сложнее в исполнении.

После монтажа окосячки и закладки утеплителя сверху устанавливаются наличники, которые «маскируют» все щели и препятствуют попаданию в них атмосферных осадков.

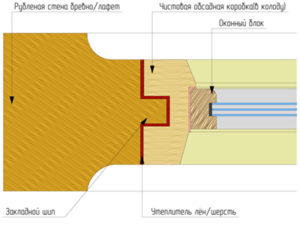

Увидеть разницу  в схемах несложно из этого рисунка.

Обсада для блоков из ПВХ

Больших отличий нет, но существуют определенные рекомендации:

• Доска для «вершника» – «сороковка», не менее.
• Брус для лафета – 150 х 100.

Стоимость окосячки

Она определяется ее видом, габаритами и схемой установки (расценки примерные в рублях за 1 шт.).

Для проема 1,4 х 0,87 м:

• в «закладной» брус – 4 400;
• в «колоду», «шип» – 5 500.

Для проема 1,46 х 1,42:

• в «закладной» брус – 4 896;
• в «шип» – 6 120;
• в «колоду» – 8 585.

В прайс-листах некоторых компаний цены указываются из расчета руб/п.м. Их разброс в пределах от 1 090 до 2 680 (в «колоду»).

Учитывая стоимость 1 короба, при определенных навыках и знании технологии изготовления, целесообразнее собрать окосячку своими руками. Порядок установки пластикового окна в деревянном доме подробно описан в этой статье.

masterim.guru

Окосячка окон в деревянном доме

Возведение жилья из бруса или оцилиндрованного бревна на сегодня является одним из наиболее востребованных вариантов домашнего строительства. В подавляющем большинстве случаев такие дома комплектуются металлопластиковыми окнами, они дешевле блоков из дерева и способны прослужить несколько десятков лет. Установка оконного блока в деревянном доме выполняется не намного сложнее, чем для кирпичного здания, но все же потребуется знание технологии монтажа, понимание того, как правильно собирается окосячка окон в деревянном доме и выполняется отделка окна.

Как и зачем делается окосячка

Любая деревянная постройка, сложенная из бревна или бруса, даже из клееного материала, подвержена усадке стен. Чтобы избежать разрушения, используют специальный деревянный короб, называемый окосячкой. С помощью нехитрого подвижного деревянного блока удается решить сразу несколько проблем:

• Установить окна в деревянном доме сразу после окончания сборки коробки здания. Пока стены деревянного дома будут принимать естественную осадку под собственным весом, оконный проем будет наглухо закрыт от попадания снега и дождя;
• Избежать деформации оконных рам и разрушения стеклопакетов. Без установки промежуточного блока окосячки, даже самые высококачественные и прочные алюминиевые или деревянные рамы, деформируются до разрушения;
• Обналичка окон в деревянном доме, подоконники и отливы крепятся только к дереву окосячки.

Важно! Если попытаться закрепить обналичники, откосы или подоконники на деревянных стенах дома, при первом же серьезном перепаде температур, например, в зимнее время, вся отделка окон будет оборвана с креплений.

Существует немало баек о том, как делать окосячку, и из каких материалов. Опытные столяры этих баек не читают, они предпочитают один раз показать процесс изготовления на видео, чем рассказывать байки.

Особенности монтажа окосячки и отделки окон

Окосячка представляет собой обычный деревянный короб, изготовленный из доски толщиной 50 мм и шириной, равной максимальному сечению бруса или оцилиндрованного бревна. Главная особенность короба заключается в наличии на боковых вертикальных стенках деревянного шипа-шпонки или паза, это зависит от методики изготовления.

Боковые стойки короба окосячки прилегают к вертикальным торцам стен оконного проема. За счет соединения шип-паз деревянная коробка окосячки может перемещаться относительно стен по вертикали. Это значит, что при просадке бруса или бревна торцы стен не потянут за собой короб и оконную раму, а шип обеспечит надежное удержание блока окон в проеме.

Различают два вида изготовления соединения:

• Нарезкой с помощью электропилы шипа на вертикальной торцевой поверхности стен и паза на стойках короба, фото;
• Обратная схема — на торцах стен нарезается паз, по его размеру вырезается переходная деревянная планка или шпонка, которая крепится на внешней стороне короба окосячки.

Первый способ применяется довольно редко, и только для бревенчатых стен. Окосячка со шпонкой изготавливается намного быстрее и проще, поэтому таким методом пользуются в 90% случаев установки окон в доме из бруса. Нередко встречаются негативные отзывы о шпоночном способе крепежа. В большинстве случаев нарушения при установке деревянного короба связаны с низкой точностью изготовления геометрии паза и шпонки, отсутствием обработки пропитками деревянных деталей, но к конструкции шпонки это отношения не имеет.

Простой способ установки окосячки

Ширина короба по горизонтали, между двумя боковыми стойками, не должна быть более 20 мм, вертикальный размер окосячки делают до 40 мм, эти параметры согласовывают с заказчиком на предмет дальнейшей установки внутренних откосов и подоконника. Размеры оконного проема в стене обычно больше наружных габаритов окосячки: по вертикали – на 10 см и по горизонтали — на 4-5 см.

Наиболее сложным этапом установки является нарезка вертикального паза на торцевой поверхности стен из бруса. Размеры паза зависят от толщины стен, чаще всего это 50х40 мм. Паз вырезается ручным фрезером, безо всяких бензопил.

Чтобы обеспечить высокую точность фрезеровки, на стену наносят линию разметки и пришивают две параллельные планки, которые будут служить направляющими при фрезеровании. В результате пазы на вертикальных стенах получатся идеально ровными. Обычно фрезеровку выполняют в два прохода, после чего направляющие планки удаляют.

По размеру паза вырезают две шпонки, шириной и толщиной по 50мм. Планки должны входить в пазы с едва заметным усилием.

Деревянные шпонки устанавливают в пазы, выравнивают, и в проем окна ставят коробку окосячки. Дальнейшее крепление выполняют в следующей последовательности:

1. Под короб подкладывается пара обрезков, чтобы обеспечить зазор между нижним брусом и доской окосячки, в эту щель будет установлен наружный отлив окна;
2. Коробку выравнивают по наружной поверхности стен, проверяют горизонтальное положение по уровню и крепят саморезами к заложенным в пазы шпонкам;
3. Нижние половины боковых щелей задувают монтажной пеной. Верхний зазор между окосячкой и брусом и оставшиеся части щелей между боковыми вертикальными стоками и стенами забивают джутовой паклей.

Отделка металлопластикового окна

Чтобы оконный проем имел более презентабельный вид, необходимо установить на окна подоконник и внутренние откосы, закрывающие пену и часть креплений. В некоторых случаях в качестве подоконника используют нижнюю планку окосячки, отполированную и оформленную под отделку окон. Но такой вариант зачастую неудобен из-за малой ширины доски. Какой материал использовать, пластик или доску, решают в зависимости от оформления окна, проще работать с деревом.

Важно! Для подоконника выбираем сосновую или дубовую доску без сучков и дефектов.

 Правильная установка предполагает вылет габаритов подоконника за габариты окна, минимум на 5-6 см. Ширину доски подбирают так, чтобы выступающая часть подоконника не превышала 6-7 см.

По обоим краям заготовки вырезают углы, устанавливают подоконник на нижней доске окосячки. После выравнивания по горизонтали доску подоконника крепят саморезами к основанию. После крепежа поверхность подоконника временно закрывают пленкой или плотной тканью.

Далее выполняют установку верней планки откосов. Обычно для выравнивания в размер на верней доске окна набивают брусочки, позволяющие немного опустить планку и закрыть значительную часть компенсационного зазора. Аналогичным способом вырезают и устанавливают вертикальные деревянные откосы окна.

После установки подоконника переходят к монтажу наличников. Первоначально устанавливают верхнюю планку. Для этого измеряется действительный размер между деревянными откосами в верхней части окна. На планке откладывают угол в 45о, далее отмеряют измеренную величину и еще раз откладывают угол.

По разметке выполняется запил углов, места реза аккуратно зачищают наждачной бумагой, после чего верхняя планка наличника крепится к доске окосячки. Далее выполняется замер и выпиливание вертикальных планок наличников, которые крепятся на окно аналогичным способом.

Наиболее уязвимым и бросающимся в глаза является стык между наличником и вертикальным откосом. Чтобы скрыть место стыка, для наличников используют уголковые профилированные планки. Чтобы скрыть щели и стыки между отдельными элементами отделки окна, зачастую используют пасту из опилок и столярного клея. Массу разводят до консистенции сметаны и аккуратно затирают дефекты.

После застывания клеевой пасты выполняется шлифовка всех стыков с удалением возможных остатков заделочной массы, после чего подоконник, откосы и наличники обрабатывают тонированным акриловым лаком.

Заключение

Наружные стыки между окном, деревянными досками окосячки и стенами дома лучше всего закрыть металлопластиковыми наличниками. Покрытие из ПВХ обеспечит более длительный срок службы, чем в случае деревянных планок, покрытых лаком. Все материалы, используемые для изготовления окосячки и элементов отделки, предварительно должны пройти обработку влагостойкой пропиткой и антисептиком.

bouw.ru

Делаем окосячку своими руками, виды и чертежи

Чтобы сделать качественную окосячку в деревянном доме необходимо понять, что это такое и зачем она, вообще, нужна. Разобраться с особенностями, видами изделий, изучить основные чертежи и узнать, как происходит сам процесс создания косяков на окнах или дверях. Проще говоря, разобрать весь технологический процесс подбора и установки обсады в деревянном доме по полочкам, для полного понимания и формирования общей картины.

Особенности изделия

Чтобы окосячка своими руками была проделана качественно и на долгое время, вам необходимо ознакомится с ключевыми особенностями и правилами, следуя которым конечный результат будет очень качественным и порадует вас.

Варианты конструкции профиля

Что следует знать:

• Ширина всех деревянных элементов, которые входят в конструкцию не может быть больше чем двадцать шесть сантиметров. Если же размер будет превышать этот показатель, то возможно, образование трещин со временем. Вы можете использовать более широкие деревянные элементы на свой страх и риск.
• Используемая коробка, должна обладать показателем влажности более чем десять процентов. Такое значение позволит избежать появления трещин внутри материала.
• Так как весь процесс монтажа и закрепления в деревянном доме происходит без использования гвоздей, саморезов и прочих крепёжных расходников, следует проявить особую тщательность для максимального качества.
• Для герметизации и дополнительного утепления необходимо укладывать изоляцию между деревянным элементом окосячки и основанием.

Разновидности

Существует несколько видов окосячки в деревянном доме и каждый из них предназначен для определённого случая, обладает своими особенностями и факторами, при которых может себя комфортно чувствовать.

Давайте разберём, какие же основные разновидности окосячки существуют:

• Массивное целостное изделие. Изготавливается с помощью различных станков и инструментов, которые позволяют изготавливать детали из цельного дерева, сохраняя его структуру и натуральность.
• Склеенные детали. Изготавливается по технологии склеивания различных кусков древесины через систему шипов, при этом их материала полностью удаляются и вырезаются сучки.
• Смешанный вариант, он является довольно распространённым и лидирует в сравнении с каждым из вышеперечисленных. При таком варианте используются как целостные элементы, так и склеенные. Например, основные несущие и фасадные элементы делают из натурального цельного дерева, а подоконник может быть изготовлен из различных склеенных кусков древесины.

Производим окосячку стандартного окна

Чтобы сделать качественные и красивые косяки на обычном окне, необходимо следовать правилам установки и придерживаться технологически правильного процесса монтажа. Мы разработали для вас небольшую инструкцию, которая позволит произвести монтаж быстро и без особого труда.

Итак, вот как делается окосячка окон:

1. Прорезаете паз в стене или бревне дома. Он необходим для дальнейшей установки боковых элементов.
2. Затем производим установку нижнего элемента, он выполняет функцию фиксатора и не даёт боковым частям смещаться.
3. Под нижнюю часть необходимо заранее подложить и закрепить уплотнитель, который будет способствовать более плотному прилеганию и поможет улучшить герметичность окна.
4. В боковые пазы также укладываем и закрепляем наш уплотнитель и производим монтаж боковых стоек. Они закрепляются в подготовленных пазах.
5. После установки боковых частей, вся конструкция фиксируется верхним элементом.
6. Поверх всей конструкции проделывает специальное межвенцовое отверстие, и также обволакиваем его нашим уплотнителем.

Процесс изготовления окосячки

Не рекомендуется использовать монтажную пену как уплотнитель и герметик. Она будет только мешать естественному процессу усадки и препятствует натуральному ходу древесины в конструкции.

Лучше для этих целей использовать натуральные уплотнители, которые не будут закреплять элементы конструкции между собой.

Делаем косяки для дверного проёма

Обсадку дверей произвести самостоятельно без должного опыта несколько труднее, чем окна, так как весь процесс полностью отличается и объёмы необходимой работы, которую необходимо проделать, значительно больше.

Давайте разберём весь процесс, следуя той же пошаговой инструкции:

• Используя измерительные инструменты и уровень либо отвес, вы должны точно начертить место установки будущей обсады вашей двери.
• Используя любую удобную для вас пилу, выпиливаете дверной проём, с тем расчётом, что обсада заберёт часть пространства, и дополнительная дверная коробка также займёт немалое количество ширины.
• На боковых стенках проёма проделываем углубление для фиксации боковых элементов.
• На самих боковых элементах, необходимо изготовить выступы, которые будут соответствовать углублениям и идеально подойдут для них.
• Боковые элементы устанавливаются и распираются верхней и нижней перемычкой. Стоит отметить, что верхнюю часть нельзя доводить в упор, необходимо оставить десятисантиметровый зазор для дальнейшей усадки.
• Любые образовавшиеся зазоры и щели заделываются уплотнителем, отлично для этой цели подойдёт льняное полотно.
• Используя наличники закрываете торцы и уплотнённые зазоры, после чего вся обсада примет довольно презентабельный вид.
• В завершение покрываете поверхность септиками и специальными средствами для древесины, чтобы значительно увеличить срок службы и стойкость к различным природным воздействиям на материал.

Стоимость такого изделия

Цена на материал работу может сильно отличаться. Всё зависит от того какой материал вы будете использовать. Если вы решите делать всё из дуба, то цена самой древесины и её обработки будет значительно дороже, чем в случае, когда вы захотите сделать окосячку из ёлки. Также стоимость будет повышаться или понижаться в зависимости от особенностей конструкции и производителя.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

unasbalkon.ru

Окосячка в деревянном доме

       Деревянный дом, построенный из бруса или бревна, постоянно находится в движении. Во время дождя дерево набирает влагу, увеличиваясь в размерах, в жаркую погоду, наоборот, уменьшается. После возведения деревянной коробки зданию дают время на естественную усадку, которое может длиться до двух лет. Этим обстоятельством деревянные дома кардинально отличаются от каменных, где отделку помещений можно начинать сразу после возведения стен и крыши.



   Что может произойти с окнами и дверями, установленными в деревянные стены, во время их температурных расширений? То, что должно произойти: в лучшем случае они перекашиваются, перестают открываться — закрываться, в худшем – деформируются и разрушаются. Если же коробка окна или двери сделана из прочного материала, способного выдержать нагрузку от стен и крыши, то между брёвнами появляются щели, что тоже является нарушением технологии строительства.

   Чтобы избежать воздействия усадки деревянного дома на двери и окна, давным-давно придумали один хитрый строительный приём. Проходят года, совершенствуются технологии, а этот способ используется до сих пор. Он называется окосячка или обсада дверных и оконных проёмов.

   Принцип действия окосячки такой: в стене вырезается проём для, например, двери. По его бокам по всей высоте выпиливается паз или шип. По размеру паза или шипа из доски делается боковина, соответственно, с шипом или с пазом, высотой меньше на 5 см проёма. Этот промежуток остаётся под усадку дома. Дальше боковины вставляются в проём без использования гвоздей или саморезов. Это и есть окосячка. Коробка двери или окна крепится уже к ней. Во время усадки деревянного дома стены движутся по шипу обсады, а дверь или окно остаются неподвижными.

   Окосячку деревянного дома надо делать обязательно: она не даёт смещаться брусу или брёвнам в горизонтальном направлении при усадке и снимает нагрузку с коробок дверей и окон.

   Как можно сделать окосячку деревянного дома своими руками, рассмотрим на следующем примере. В нашем случае мы сделаем черновой вариант окосячки. Деревянный дом построен недавно и происходит его усадка, цель обсады – не позволить брусу смещаться в дверном проёме в горизонтальном направлении.

ОКОСЯЧКА В ДЕРЕВЯННОМ ДОМЕ

   Сначала сделаем разметку выпиливаемого проёма. Для этого воспользуемся строительным уровнем и карандашом нарисуем на стенах вертикальные линии, обозначив его ширину.

   Дальше бензопилой выпилим бруски точно по линии. Следите за направлением шины пилы – она должна двигаться строго вертикально.

   После пропила выбьем куски бруса, в результате получится проём для двери.

   Мы будем делать окосячку в шип. Для этого в стеновом брусе надо вырезать паз по всей высоте шириной 5 см и глубиной 5 см. Ширина стены дома равна 15 см, поэтому, используя уровень и карандаш и отступив от каждого края по 5 см, нарисуем 2 вертикальные линии по центру бруса.

  Снова возьмём бензопилу и сделаем вырезы по линиям на 5 см. Чтобы было удобнее ориентироваться по глубине реза, на шине пилы фломастером сделаем отсечку. Можно выполнить дополнительный рез по середине, потом под углом, выбирая паз. Профессиональные строители для этих целей пользуются самыми маленькими бензопилами, ими работать намного легче. Мы же работали обычной, поэтому пришлось изрядно постараться.

   Главное при выборе паза под углом, не прорезать брус насквозь. Лучше чуть-чуть не добрать, а потом подравнять стамеской.

   Такие пазы надо сделать на обеих сторонах проёма. Чтобы дерево не гнило, обработаем места реза антисептиком.

   Приступим к изготовлению боковин окосячки. Их мы сделаем из бруса, который использовался при строительстве дома, шириной 15 см. Сначала бензопилой отрежем 2 куска на 5 см меньше высоты проёма. Дальше, используя циркулярную пилу, вырежем на этих брусках шип размером 5 на 5 см.

   Примерим боковины, вставив их в пазы. Если в каком-то месте шип не входит, подравняем там топориком.  Перед заключительной установкой боковины паз нужно утеплить ватином, чтобы не было щелей и окосячка держалась прочнее. В идеале её надо забивать обухом топора или кувалдой, болтаться в пазу она не должна.

   Таким же образом установим вторую боковину.

   Так как мы делаем черновую окосячку, её размер нам не важен. Но когда мы будем вставлять дверную коробку, подрежем боковины на ту ширину проёма, которая нам понадобится.

   На верх обсады устанавливается вершник, вниз – порог. Соединяются они с боковинами способом в полдерева. Так как у нас окосячка черновая, утепление и вершник в нашем случае не понадобились. Когда придёт время устанавливать дверь, мы всё обязательно поставим. А пока деревянный дом будет давать усадку, окосячка удержит стены от смещения в горизонтальной плоскости.

ВИДЕО

stroimzanovo.ru

Окосячка окон и дверей в деревянном доме

Как выполнить окосячку окон в деревянном доме? Для чего она выполняется?

Можно ли обойтись без оконных коробок? Что необходимо знать, чтобы сделать окосячку своими руками?

Какие инструменты и материалы потребуются для работы?

Если хотите узнать ответы на эти вопросы, то читайте данный материал.

Для чего устраивается оконная коробка?

Оконная коробка, или окосячка (как ее называют в народе), на первый взгляд может показаться нефункциональной деталью в строительстве.

Но это не так. У окосячки окон есть важная цель – она защищает оконный блок от давления и деформации, вызванных усадкой дома.

Кроме того, она в разы увеличивает прочность соединения оконного блока со стенами в деревянном доме и обеспечивает теплоизоляцию.

Коробка для окна или дверей представляет собой четыре скрепленные в рамку деревянные планки.

Сами планки могут быть как монолитными, выполненными из цельного бруса, так и состоящими из нескольких деталей. Готовая окосячка вставляется в оконный проем перед установкой окна.

Фото:

При строительстве деревянного дома из оцилиндрованных бревен окосячка принимает на себя роль скрепления бревен в месте выпиливания оконного проема.

Поэтому в данном случае она должна быть сделана из высокопрочных деревянных пород. Ширина каждой планки не должна составлять менее половины диаметра бревна.

Можно шире, но не настолько, чтобы готовая коробка выступала из общей плоскости стены. Толщина используемого бруса должна быть не менее 40 мм.

Выполняется окосячка из качественного сухого, но непересушенного бруса.

Чтобы со временем не произошло растрескивание дерева, при установке коробки ни гвозди, ни какие другие крепежи не применяются.

Для улучшения теплоизоляции строения между окосячкой и стеной прокладывают слой утеплителя.

Коробку для окон или дверей можно сделать несколькими способами.

Она может быть:

• монолитной, выпиленной из цельного бруса;
• клеевой – каждая планка склеивается из нескольких наборных досок;
• комбинированной – верхняя часть изготавливается из деревянного массива, а подоконник и боковые стойки из клеевой доски.

Материал для изготовления окосячки выбирается самым тщательным образом. Необходимо помнить, что изделие должно предохранить окно от неизбежной усадки и от возможного смещения стеновых бревен.

Поэтому дерево выбирают ровное и прочное – никаких повреждений, трещин, сучков быть не должно.

Коробка для дачного домика может быть выполнена с выборкой под оконную раму. В таком случае внутренняя ее часть будет являться подоконником и откосами.

Если коробки изготавливаются для жилого дома, в котором будет производиться отделка оконных откосов, то делать выборку под раму нет необходимости.

Сделать окосячку своими руками не сложно, для этого необходимо иметь некоторые инструменты и немного свободного времени.

Изготовление оконной коробки

Чтобы сделать коробку своими руками, потребуется минимальный набор инструментов:

• бензопила или ножовка по дереву;
• электролобзик;
• шлифмашинка или шлифовочная насадка на дрель;
• дрель;
• шуруповерт.

В первую очередь нужно определиться, под какие окна будет выполняться окосячка. Для пластиковых окон будет необходим опорный порожек. При изготовлении коробки для деревянных окон необходимости в порожке нет.

В боковых сторонах оконного проема предварительно выпиливается паз под брус. Этот брус будет обеспечивать стабильность бревен и предохранять от их съезжания.

По нижней и верхней сторонам проема необходимости в дополнительном брусе нет. Брус может использоваться как самостоятельно, так и быть частью монолитной коробки.

Видео:

Этот элемент в данном случае играет роль полозьев. Во время усадки дома бревна плавно «проскользят» по брусу, не оказывая давления на само окно.

Если окосячка выполняется из монолитного массива, то по прилегающим к стенам сторонам тоже делаются пазы. Внутренние стороны оконной коробки остаются гладкими.

Установка оконной коробки происходит следующим образом:

• первым устанавливается низ;
• затем боковые части;
• в последнюю очередь – венец.

Зазор между венцом и верхним бревном должен составлять не менее 1- см. Это делается в расчете на будущую усадку строения.

В зазоры между окосячкой и стеной со всех сторон укладывается мягкий уплотнитель. При установке коробки в деревянном доме не рекомендуется использовать монтажную пену. После этого можно приступать к установке окна.

Установка коробки под пластиковые окна своими руками происходит по такому же принципу. Выбираются пазы в оконном проеме и в боковых сторонах окосячки, после производится ее монтаж.

После того как установка завершена, с наружной стороны оконного проема по всему периметру выпиливается слой дерева.

Это обеспечит упор пластиковой рамы и предотвратит ее деформацию. Если делается наборная коробка, то доску обрезают до нужного размера перед склейкой.

Между собой части коробки могут быть соединены следующими методами:

• шипованное соединение;
• клиновое соединение;
• саморезами.

В случае соединения саморезами важно следить, чтобы они не попадали в бревна, из которых сложены стены.

После того как установка коробки завершена, производится установка оконных блоков и их отделка с внутренней и наружной сторон.

При установке пластиковых окон подоконник и откосы тоже рекомендуется использовать пластиковые. Если окна деревянные, то откосы лучше оштукатурить.

С наружной стороны обязательно ставится отлив, в край коробки устанавливают наличники.

Изготовление дверной коробки

Изготовление и установка окосячки для дверей несколько сложнее, чем для окон. Тем не менее, ее тоже можно сделать своими руками.

При покупке готовых деревянных дверей они часто идут с уже готовой коробкой. Тем не менее, изготовление деревянной окосячки необходимо для предохранения от перекосов и деформации.

Подготовка проема для дверей происходит так же, как и для окна. По боковым сторонам необходимо выбрать пазы под опорный брус. Сверху оставляется зазор не менее 2 см. Вертикальность установки бруса проверяется при помощи уровня и отвеса.

Видео:

В боковых частях коробки выпиливаются шипы, подходящие к пазу. После установки боковин между ними плотно вбиваются нижний и верхний порожки. И под боковые части, и под порожки необходимо прокладывать уплотнитель.

Чтобы при эксплуатации дверей не вырвались петли, по всей длине боковин и верхнего порожка выпиливается паз, равный ширине двери. После этого необходимо еще раз проверить вертикальность и диагонали дверной коробки.

Под пластиковые двери паз выбирать не нужно. Внутрь прямой окосячки монтируется профильная металлопластиковая рама.

В случае покупки деревянной двери с коробкой она тоже монтируется внутрь сделанной окосячки.

После завершения сборки щели между косяком и стеной закрываются при помощи наличников. Наличник можно закрепить при помощи гвоздей, саморезов или клея. Важно крепить обналичники к косякам, а не к стенам.

Изготовить окосячку собственными руками не сложно. Важно делать все правильно в соответствии со строительными нормами.

В этом случае окна и двери будут стоять надежно, хорошо открываться и закрываться. Перекоса удастся избежать только при соблюдении размеров зазоров.

Уплотнитель, используемый для окосячки, должен быть мягким и легко сжиматься под давлением. Поэтому лучше избегать применения монтажной пены в деревянном доме.

Особенно внимательно нужно относиться к установке пластиковых окон и дверей. Пластик подвержен деформации и перекосам гораздо больше, чем качественное дерево.

В случае нестандартных дверных проемов дверное полотно можно сделать своими руками. Оно может быть сделано как из массива дерева, так и быть каркасным или филенчатым.

Таким же образом выполняется окосячка арочного проема. Если арка нестандартной формы, например, овальная, то шип и паз под него делаются и по верхней части проема.

Однако паз в этом случае делается на 5 см глубже чем шип. Это необходимо для обеспечения нормальной усадки бревен. Успешного строительства!

Видео:

stoydiz.ru

Окосячка своими руками - сборка окосячки

Возрастающий интерес к строительству домов из натуральных материалов, бруса или цельных брёвен вполне объясним. Такой дом будет экологичным, уютным, прочным и эстетически привлекательным. Однако такое строительство имеет определенные особенности, которые чаще всего обусловлены свойствами древесины. Так, например, дом из бруса или бревна в процессе эксплуатации подвергается некоторой деформации из-за усыхания и проседания брёвен. Это может привести к тому, что в результате проседания и дверные, и оконные проемы со временем перекосит, и они просто перестанут открываться.

Однако выход из такой ситуации есть. Для этих целей в проемах строения монтируется специальная система, которую называют окосячкой или обсадой. Стоит сразу сказать, что окосячка в деревянном доме может быть изготовлена человеком, имеющим хотя бы базовые навыки и знания в строительстве.

Определение

Обсада для дверного проема с окном

Окосячка проема в деревянном доме, это своего рода основа под окно или дверь. Это каркас, который собирается внутри проема, внутрь которого в свою очередь вставляется окно или дверь. В результате получается, что бревна строения деформироваться могут, но окна и двери при этом останутся нетронутыми. Этот каркас состоит из составных частей, которые последовательно соединяются между собой.

Виды

Клеевая окосячка

В зависимости от технологии изготовления составных элементов обсады, можно условно выделить несколько различных ее видов.

• Цельномассивная. Это окосячка, которая как несложно догадаться, изготавливается из цельного дерева.
• Клеевая. При этом способе элементы изготавливаются из нескольких частей, соединенных между собой микрошипами, дополненными клеем.
• Комбинированный вариант. Особого описания не требует. Всё понятно из названия. Например, подоконник может быть цельномассивным, а остальные части изготовлены клеевым способом.

Однозначно сказать, что какой-то вид окосячки лучше или хуже — нельзя.

Окосячка оконных проёмов

Выпиливание оконного проема

Работы по окосячке оконных проёмов необходимо проводить в несколько этапов:

1. Начинать, как обычно нужно с подготовки. Стоит снять все необходимые размеры, приготовить нужные инструменты и материалы.
2. Далее необходимо определиться с типом установки окосячки. По большому счету их два. Их можно назвать П-образным и Т-образным. Первый вариант проще, поэтому к рассмотрению предлагается он.
3. Сначала устанавливается элемент подоконника. Его закрепляют саморезами к расположенному ниже венцу дома.
4. После этого боковые брёвна спиливают при помощи бензопилы так, чтобы получился вертикальный шип. Это нужно сделать с двух сторон проема. Если бензопилы нет, то работа может быть произведена при помощи стамески и молотка, но это значительно дольше.
5. Далее в составных элементах окосячки выбираются пазы, соответствующие по глубине полученным ранее шипам.
6. После этого на шип укладывается пакля, которая будет выполнять функции уплотнителя.
7. Затем на шип надевается составная часть окосячки.
8. Завершающим этапом монтажа окосячки является установка верхней ее части или, как его называют, вершника. Этот элемент конструкции вставляется враспор и фиксируется к боковым опорам саморезами.

Схема окосячки окна

В результате работ получается каркас, который будет предохранять оконную раму от перекоса, возникающего в процессе усадки бревен.

Что касается процесса установки элементов обсады по Т-образной технологии, то нужно сказать, что этот вариант мало чем отличается от уже описанного. Разница заключается в основном в том, что пазы выполняются в стене, а шипы в элементах конструкции.

Порядок установки оконной окосячки

Обсада дверных проёмов

Окосячка дверного проема

Говоря о проведении работ по установке обсады дверных проёмов, стоит отметить, что они несколько сложнее ввиду больших размеров, но в целом этапы проведения работ идентичны:

• Сначала выпиливается сам проем.
• Потом выпиливаются шипы и пазы.
• Затем устанавливается порог и притягивается саморезами.
• После этого укладывается уплотнитель, и устанавливаются элементы конструкции.
• Далее ставится вершник.

Стоит добавить, что при установке окосячки на дверном проеме нужно учитывать и то, что сама коробка также имеет определенную толщину, что должно быть непременно учтено при выпиливании межкомнатных дверных проемов и монтаже коробки в целом.

Изготовление дверного проема

Важно отметить, что при установке окосячки проемов, вне зависимости расположения, жесткое закрепление элементов, за исключением нижнего, недопустимо. Должна быть обеспечена возможность свободного вертикального движения бревен в процессе усадки и усыхания.

В остальном же, описанные работы являются вполне посильными для самостоятельного выполнения без привлечения наемных специалистов. К тому же работа, выполненная своими руками, всегда приносит удовольствие сама по себе.

Видео

Более подробно процесс описан и показан в видеоматериале:

stroysvoimirukami.ru

Как сделать окосячку окон в деревянном доме своими руками

Окосячкой окон называют короб, изготовленный из дерева, который состоит из верха, доски для подоконника и боковой части. Их располагают в проемы для окна. Короб укрепляет стены, где расположены окна, не позволяет бревнам смещаться, и предохраняет рамы от искажения при усадке деревянных построек.

Основные требования к материалу и установке

Элементы обсады должны иметь ширину не больше 26 сантиметров, чтобы не возникали трещины. Для изготовления коробки берут материал с влажностью от 10%, если этот показатель будет ниже, внутри возникнут трещины. При изготовлении окосячки не пользуются гвоздями и аналогичными предметами. Чтобы создать герметизацию в промежуток между бревном и основой окна, помещают теплоизоляцию. В качестве уплотнительного материала нельзя применять пену, так как происходит скрепление бревен, и они не усаживаются естественным путем, поэтому лучше использовать льняную ткань или джутовое волокно.

Разновидности окосячки

• Цельный и массивный вид. Её изготовление производят из цельной древесины, которая проходит специальную обработку.
• Клеевой вид. Отдельные элементы делаются из наборных досок, соединяются с помощью микрошипов и клеевого состава, при этом удаляют сучки из материала.
• Комбинированный вид. Одну часть делают цельной, а остальные при помощи клеевого вида, после установки, конструкцию вскрывают лаком. Таким видом пользуются при планировании большого подоконника.

Изготавливают окосячку по параметрам каждого окна, если планируется отделка изнутри, то можно выполнить выборку под него. При отделке со всех сторон выборку не производят.

Инструменты для выполнения работы

Со временем строения из бруса дают сильную усадку потому, что материал ссыхается. Чтобы окна не повредились и не исказились, устанавливают окосячку, для этого применяют такие электрические инструменты, как бензопила, дрель, лобзик, шуруповерт и машина для шлифования.

Также необходимо взять такие предметы:

• - биты;
• - рулетку и уровень для строительства;
• - очки и респиратор как защиту для лица.

Когда все подготовлено, выбирают, для каких окон будет изготавливаться окосячка, деревянных или пластиковых. Окосячка для стандартных окон из дерева.

Действия выполняют в следующем порядке:

1. Методом выточки делают пазы в деревянных материалах, которые примыкают к проему. В них помещают заготовленный брусок, то есть устанавливают сторону окосячки.
2. Вначале устанавливают брусок снизу, это предотвращает смещение боковых элементов. Под него кладут уплотнитель из льняной ткани.
3. В пазы помещают уплотнительную ткань и устанавливают боковые бруски.
4. В последнюю очередь закрепляют верхний элемент бруса окосячки.
5. Сверху окосячки оставляют зазор для усадки и помещают в него уплотнительную ткань. При этом во время усадки строения на проем не будет оказываться большая нагрузка.

Окосячка для окон из пластика

Для окон из пластика окосячку выполняют другим способом.

1. Необходимо заранее сделать проем окна, он должен быть на 10 сантиметров больше, чем сама рама. При оставлении зазоров учитывают усадку и размер швов.
2. В проеме для окна производят выпилку гребня, он будет служить основанием лафета, то есть бокового элемента. Внутри лафета находится паз, по нему происходит усадка основного материала. Для выполнения работы необходимо применить уровень, чтобы не было никаких отклонений, и свободный ход окосячки не нарушался.
3. Изготавливают лафет, для этого в середине бруса, размерами 100*150 миллиметров, по всей длине выпиливают паз 5*5 сантиметров и помещают его на гребень. Брус для лафета должен быть меньше, чем проем для окна на 5 сантиметров и больше высота самого окна на такое же значение. Все вырезы необходимо предварительно измерить и отметить, чтобы не произошло отклонений, затем при помощи бензопилы выполнить работу.
4. Верхнюю часть сооружения изготавливают из доски 40*150 миллиметров, со всех сторон делают пазы для помещения гребня, путем выпиливания. Готовый верхний брус устанавливают на гребень.
5. После закрепления боковых частей, перекладину фиксируют саморезами. При этом они не должны касаться гребня, чтобы не было слишком жесткого закрепления конструкции, так как окосячка не сможет полностью выполнять свои функции.
6. После того как окосячка будет собрана, все зазоры заполняют льняной тканью или джутовым волокном, сооружение не будет скрипеть, а также создается теплоизоляция проема. Все выступы и пазы необходимо проконопатить.

Затраты на сооружение окосячки

Затраты на сооружение конструкции зависят от качества материала, разновидности окосячки, декоративного присутствия, параметров проема и материалов в которые происходит установка. В основном стоимость зависит от разновидностей конструкции:

• Работы выполняется «в закладной брусок», это самый простой и экономный вид, изготовление происходит из обрезной доски. Внутри стенки делается паз, в него помещается квадратный брусок. Перемычки расположенные горизонтально не углубляют в стену. Работа выполняется быстро, без усложнений и затраты минимальные.
• Более высокой стоимостью отличается метод выполнения «в шип», при этом производится Т-образный брус. Вдоль откосов в вертикальном виде выполняется углубление по всей длине, в него помещают целостный брус с Т-образной поверхностью на конце. Он отличается высокой прочностью за счет целостности.
• Способ «в колоду» имеет такую же цену, как и вышеописанный вариант. В боковой части проема выполняется шип и на него помещается П-образная колода. На эту конструкцию закрепляют окно.
• Выполняется «чистовая» коробка, этот вариант схож с первым методом, но отличается кромкой с боковой части, она визуально облегает раму по всему периметру внешней части. Такое устройство окосячки не простое, самостоятельно выполнить работу будет тяжело, поэтому такое сооружение имеет более высокую цену.

Для самостоятельного сооружения конструкции необходимы не только усилия, но и опыт работы с материалами из дерева. Правильная установка защитит окна от искажения во время усадки строения и будет служить долговечно.

Советы по материалам

Если постройка из сруба постояла не один год без выполнения окосячки и усадка произошла, то конструкцию все равно можно соорудить, она не потеряет форму, а стена станет устойчивой и надежной по крепости. Также окосячка будет придавать строению красивый внешний вид. Сооружение из клееного бруса означает применение данного материала для окосячки. Если в качестве утеплительного материала применяется минеральная вата, то с обеих сторон эти места нужно закрыть специальной лентой, чтобы не проходила влага, и материал не потерял свои свойства. Жесткое закрепление конструкции выполнять нельзя, необходимо чтобы бревна могли выполнять свободные движения по вертикали во время усадки, в противном случае могут возникать трещины. Выполнение окосячки можно произвести под любые размеры проема для окна, но чем сложнее они будут, тем тяжелее справиться с работой. Можно выбрать декоративные элементы конструкции, для придания пространству около окна красивого внешнего вида.

Инстаграм

• 0,1404 s
• ©2018 Все права защищены

superarch.ru

---

•
  Схема монтажа окон пластиковых
•
  Самодельный снегозадержатель
•
  Коньковый узел стропильной крыши
•
  Установка защелки замка
•
  Каркасный дом построить самостоятельно
•
  Мелкодисперсная монтажная пена
•
  Пластиковые окна регулировка своими руками
•
  Расчет нагрузки на деревянное перекрытие
•
  Варианты установки межкомнатных дверей
•
  Устройство лестниц деревянных
•
  Бетонные наружные лестницы
