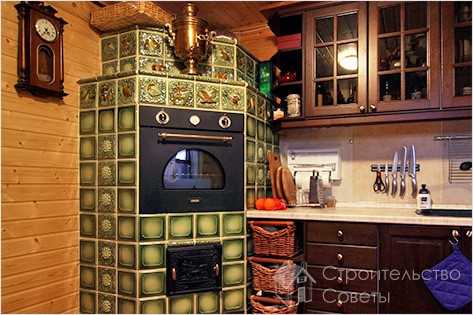

Печь голландка: 80 уютных реализаций в стиле кантри, шале и модерн. Печка голландка


Печь голландка своими руками - порядовка и инструкция!

Русские печники освоили технологию кладки голландки более двухсот лет назад. За это время печка зарекомендовала себя в качестве надежного, экономичного и производительного отопительного агрегата. При этом голландка имеет предельно простую конструкцию. Изучив следующее руководство, вы сможете выложить ее собственными силами.

Печь голландка своими руками

Содержание статьи

Особенности конструкции печки голландки

Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:

  • зольника;
  • топки;
  • дымооборотов;
  • прочистного отсека;
  • дымохода;
  • задвижки для регулирования интенсивности тяги.

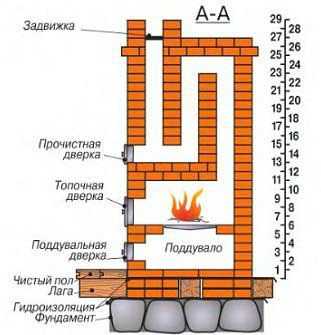

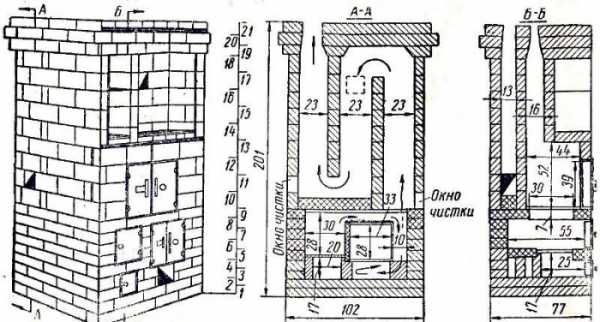

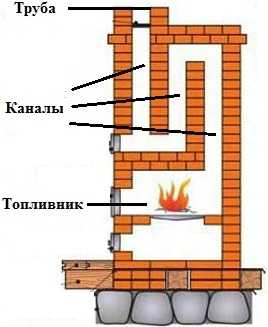

    Схема печи голландки

Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:

  • отсутствие решетки колосника;
  • наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;
  • печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
  • под топкой нет поддувала;
  • варочная панель обычно не устанавливается.

Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.

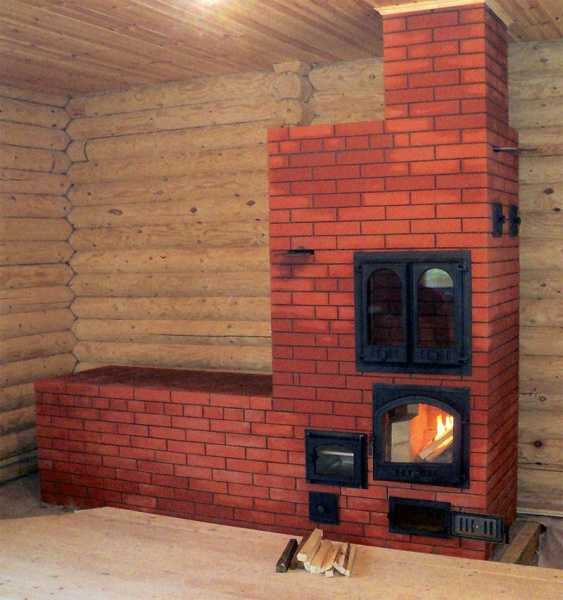

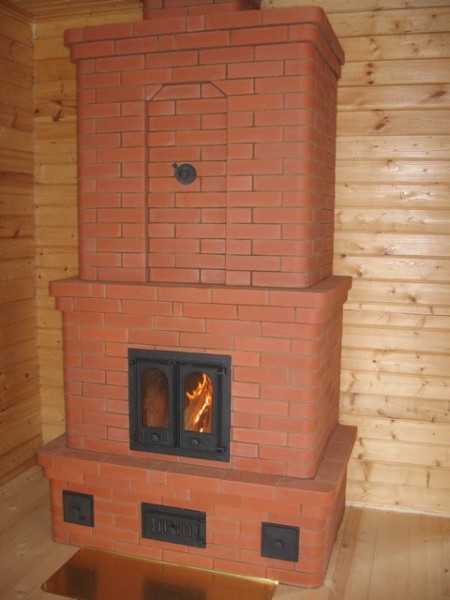

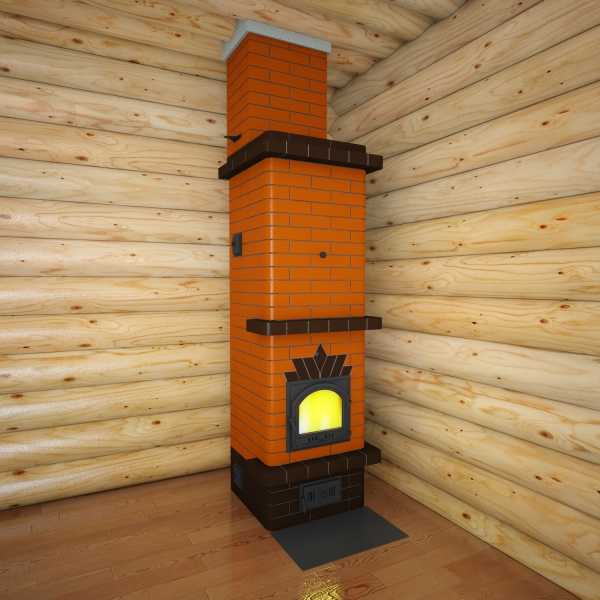

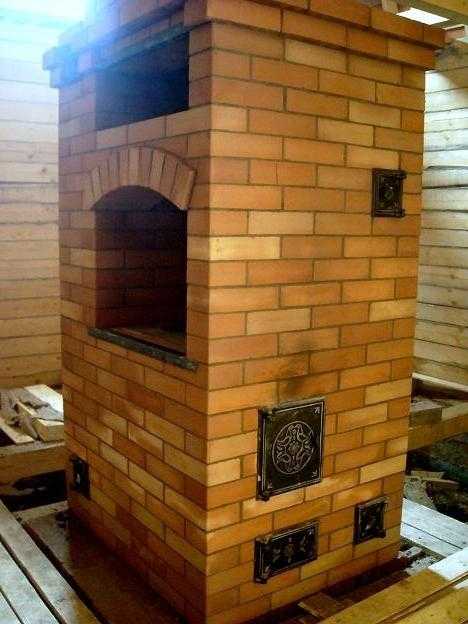

Отопительная печь голландка

Компактные размеры печки позволяют вписать ее практически в любой интерьер.

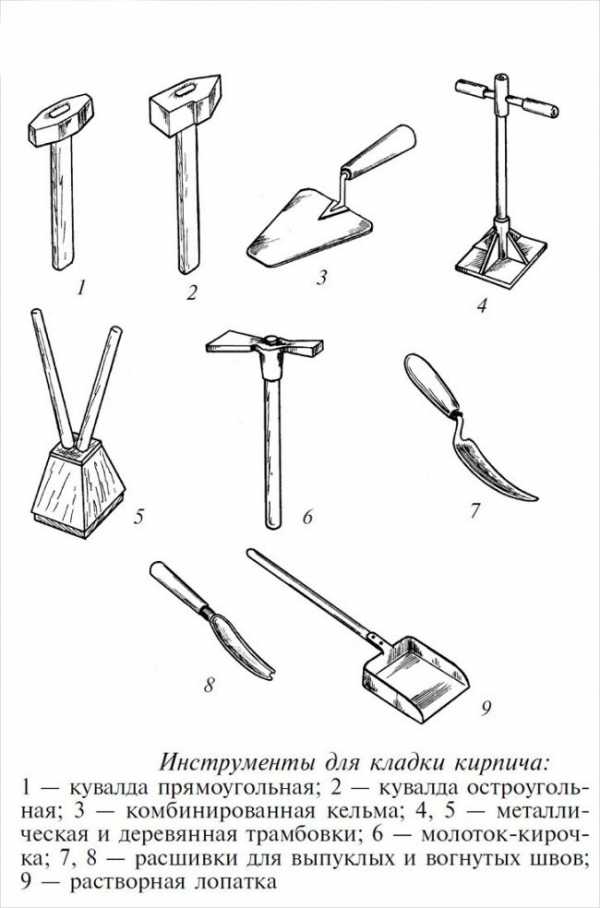

Набор для работы

  1. Обычный керамический кирпич.
  2. Огнеупорный кирпич.

    Огнеупорный кирпич

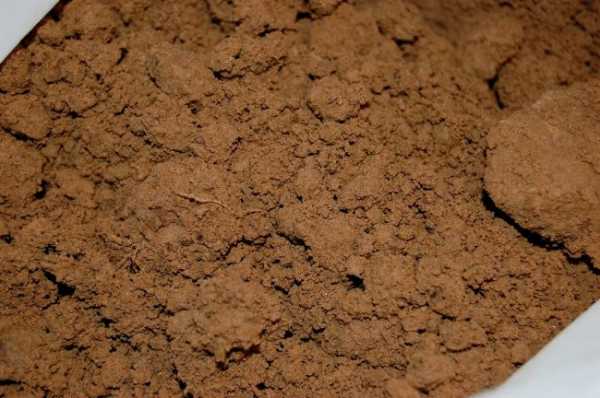

  3. Строительная глина.
  4. Вода.
  5. Речной песок.
  6. Дверцы для поддувала и топки.

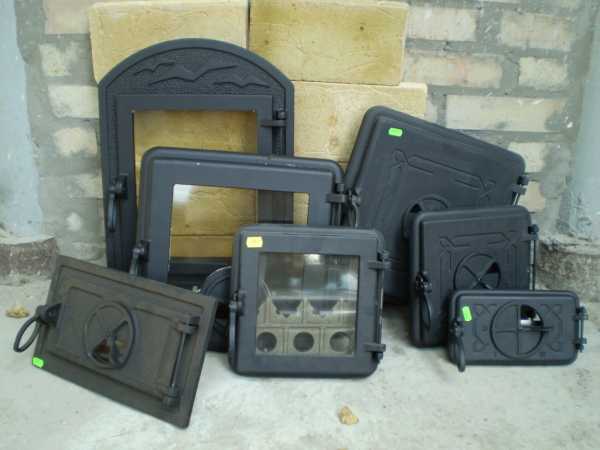

    Дверцы печные

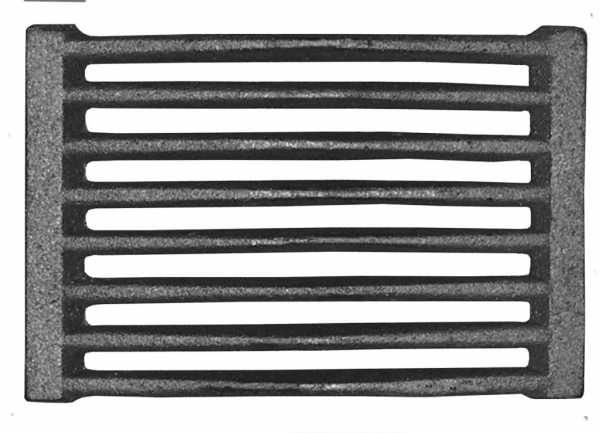

  7. Решетка колосника.

    Колосник

  8. Стальная гибкая проволока.
  9. Асбестовый шнур.

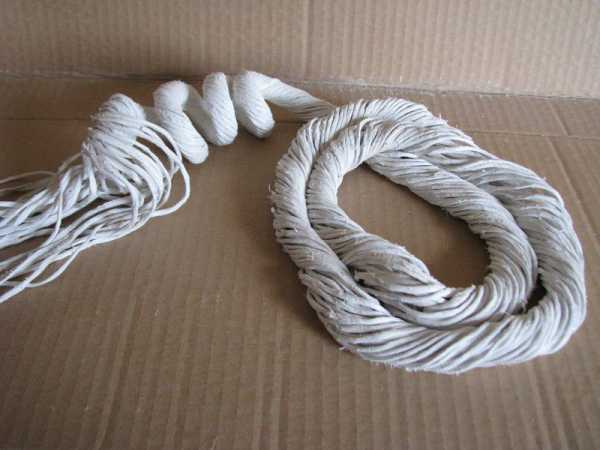

    Асбестовый шнур

  10. Очистные дверцы.
  11. Задвижки.
  12. Стальная полоса толщиной 0,5 см и шириной 5 см.

    Полоса стальная

Обустройство фундамента

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.

Как сделать фундамент

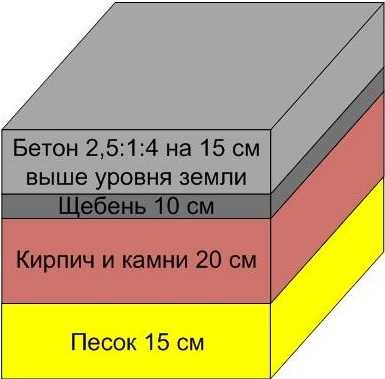

Фундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.

Котлован для отливки фундамента

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

Щебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

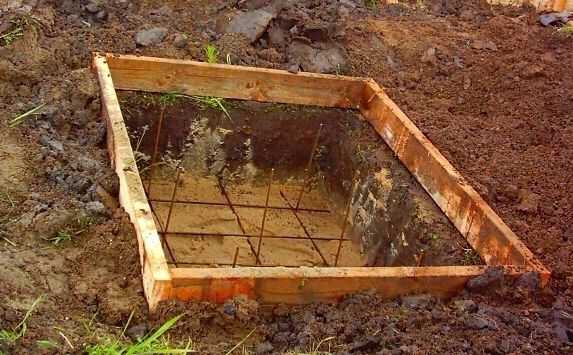

Котлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

Седьмой шаг. Заливаем бетон.

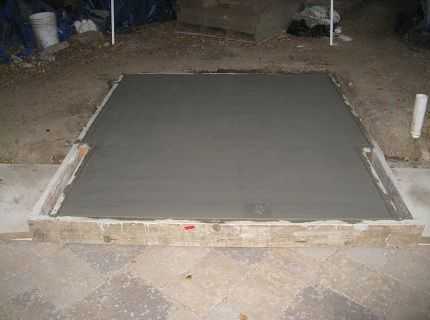

Залитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

Приготовление раствора

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Важно! Замачивать нужно не только глину, но и кирпичи. Для этого достаточно погрузить их в воду примерно на минуту. Благодаря такой обработке кирпичи не будут поглощать воду из глиняного раствора.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Предварительная подготовка фундамента

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

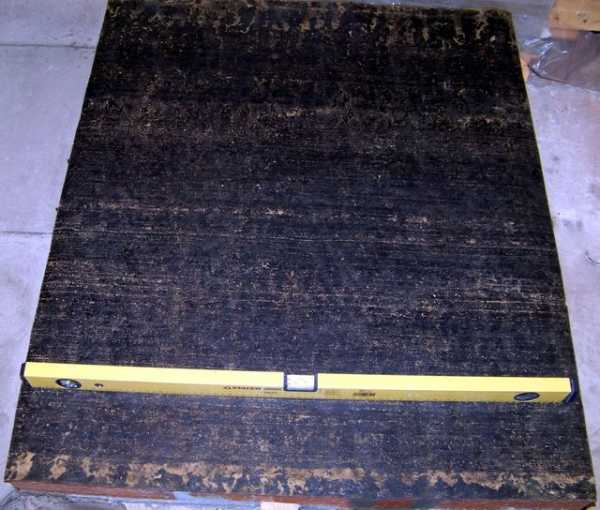

Гидроизоляция

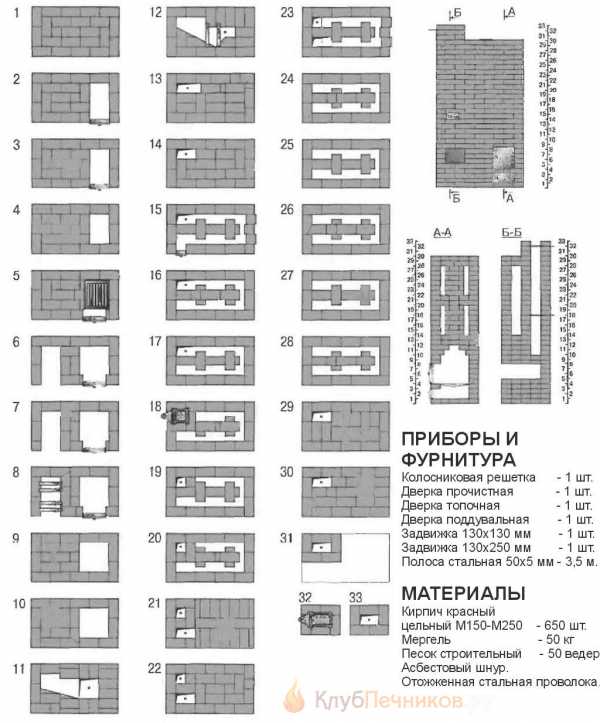

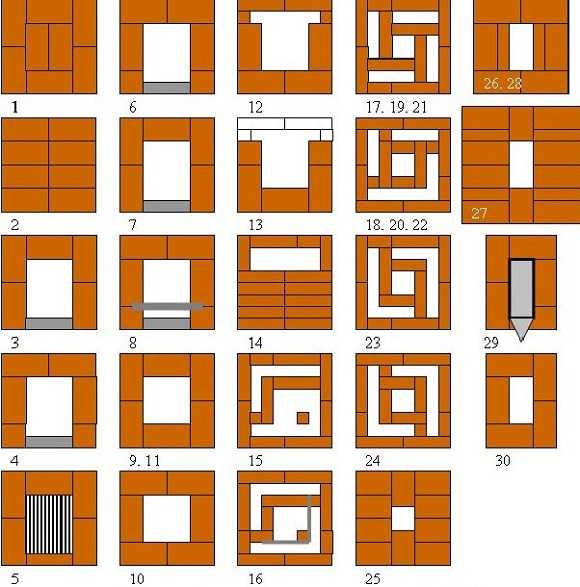

Порядовка

Порядовка

Приступаем к кладке.

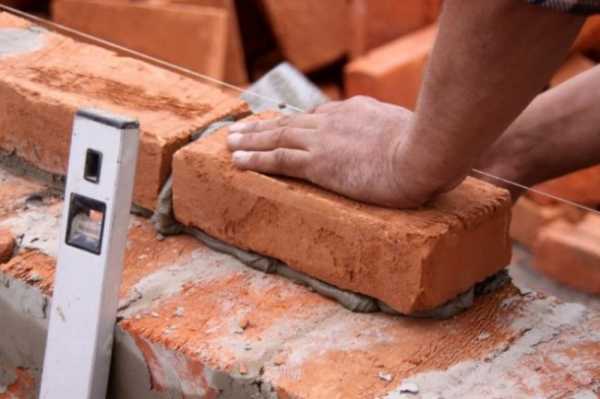

Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.

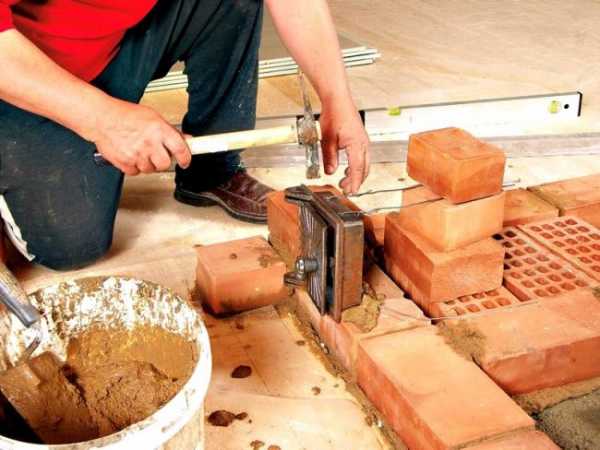

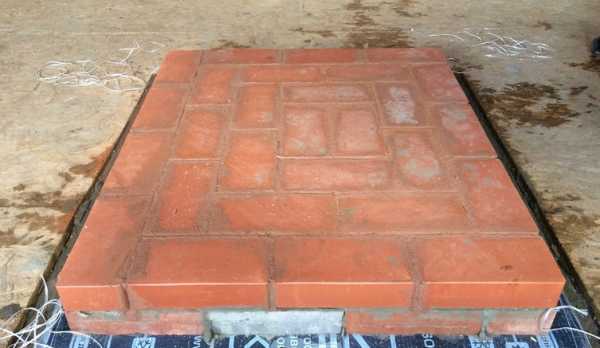

Пример укладки кирпича на изоляцию

Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.

Второй ряд выкладываем по порядовке.

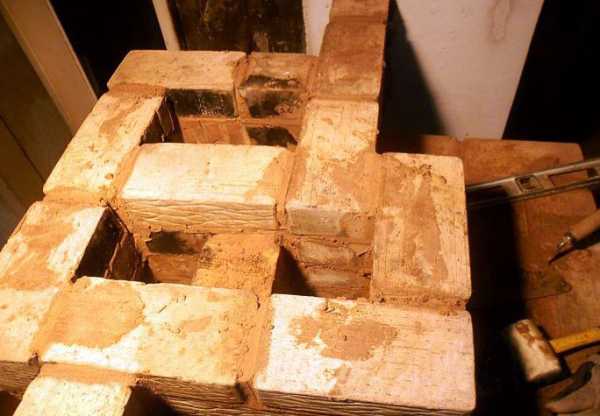

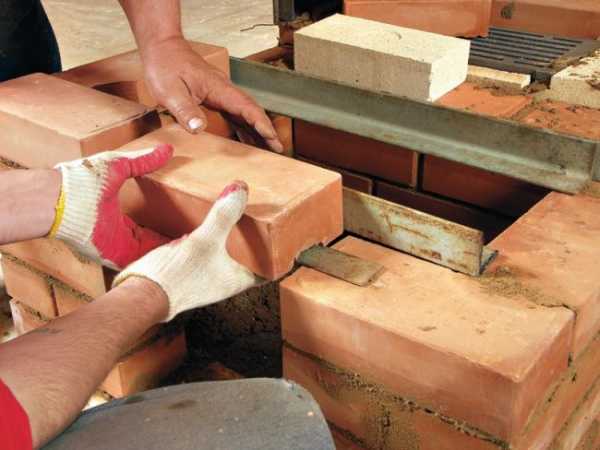

Кладка печи

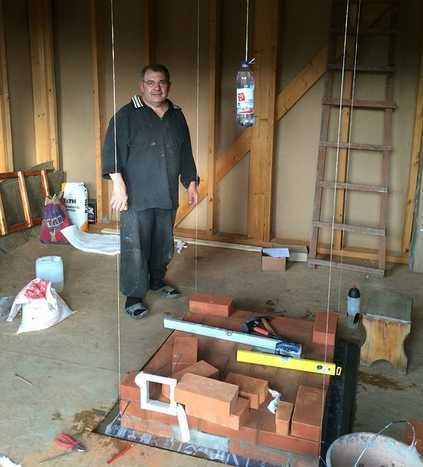

Обязательно натягиваем отвесы, чтобы печь была строго вертикальой

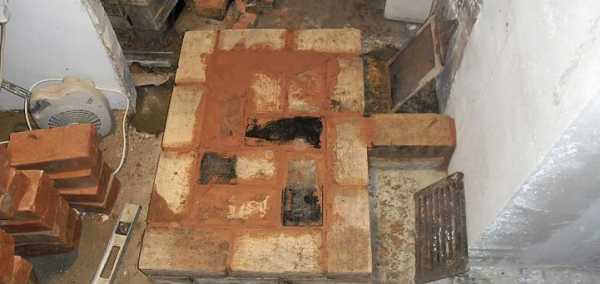

Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.

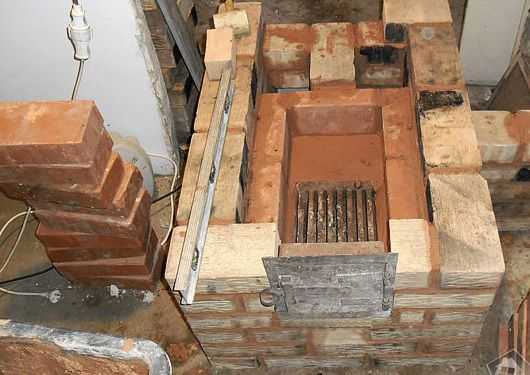

Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.

Уложен колосник

Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.

Кладка печи

Кладка печи

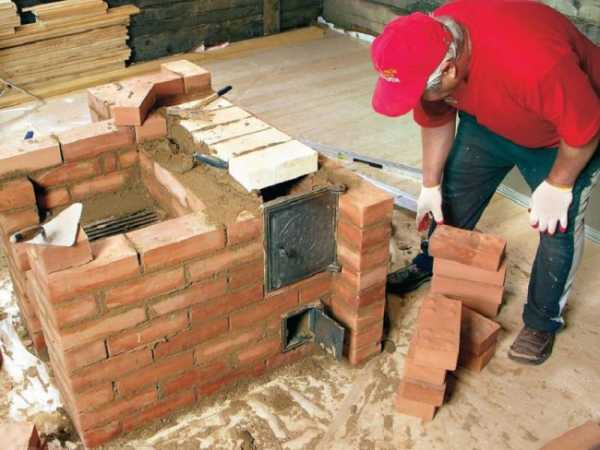

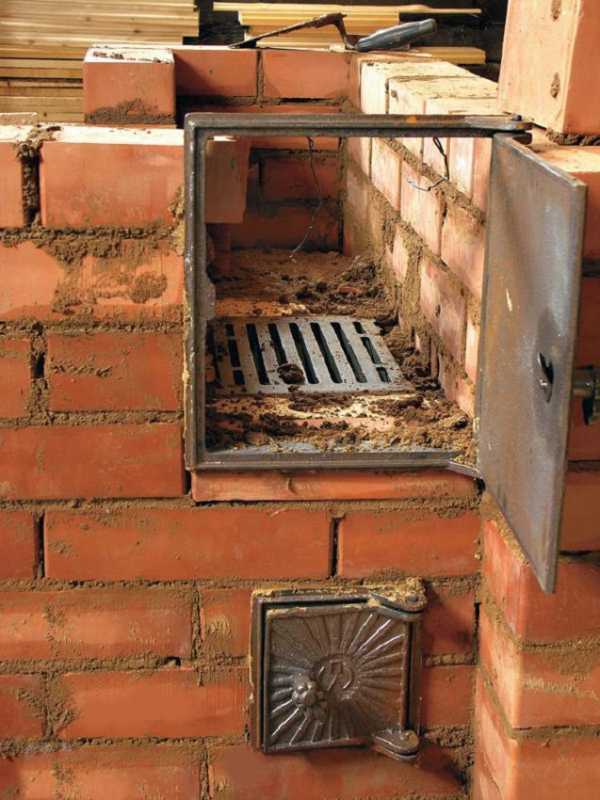

Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.

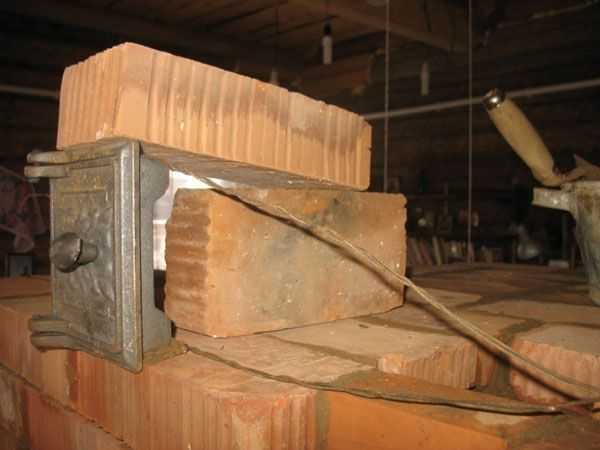

Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксатор

Установка топочной дверцы

Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.

В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.

Кладка голандки

В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.

Кладка голандки

Топочная дверца

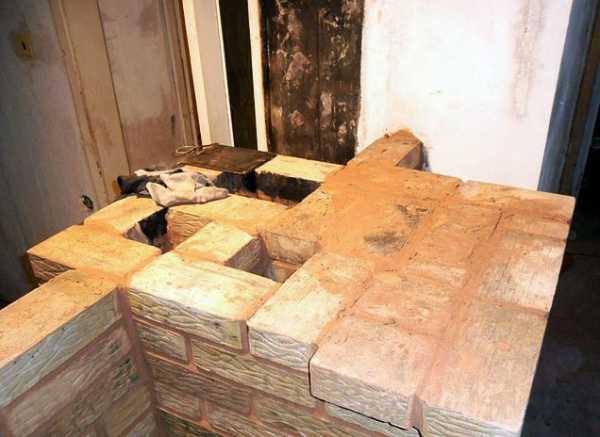

На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.

Кладка голандки

Кладка голандки

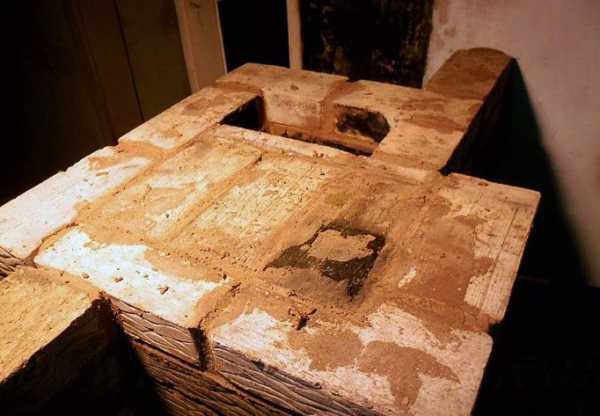

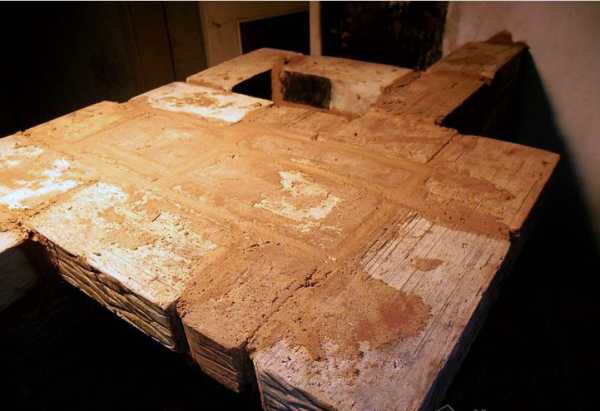

Перекрытие печки

Перекрытие печки

Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.

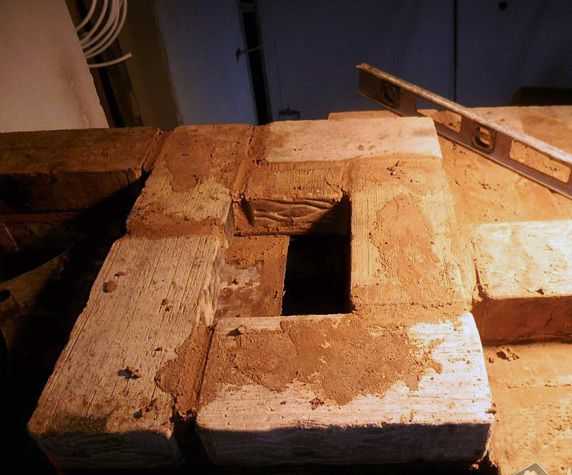

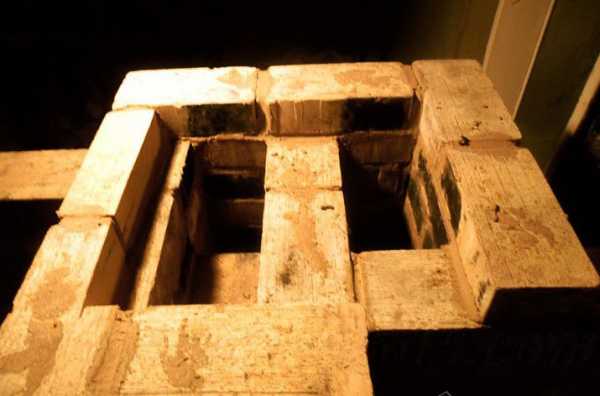

На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.

Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.

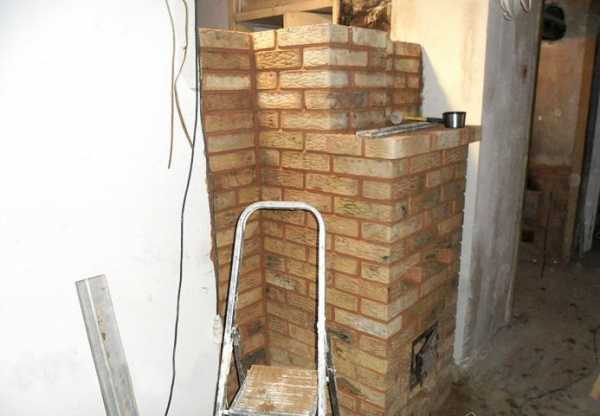

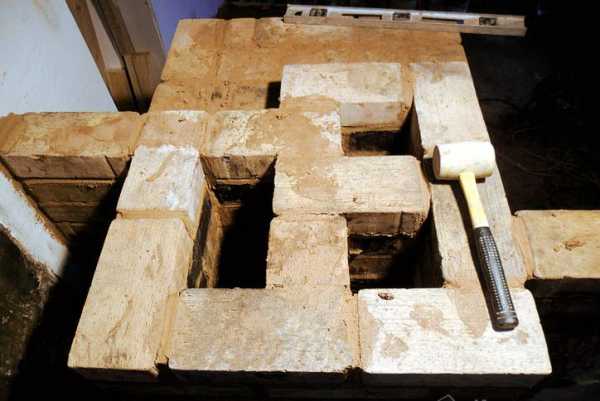

Строительство голандки

Строительство голандки

Строительство голандки

Строительство голандки

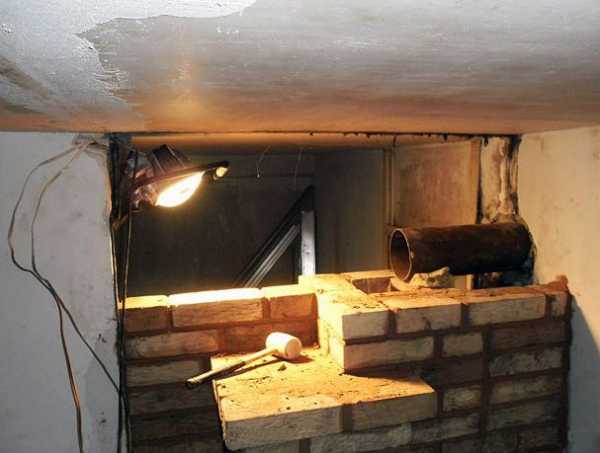

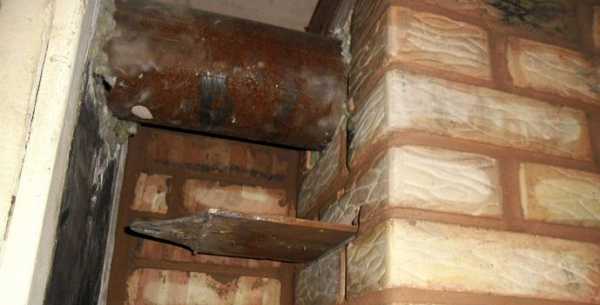

При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.

Строительство голандки

Строительство голандки

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

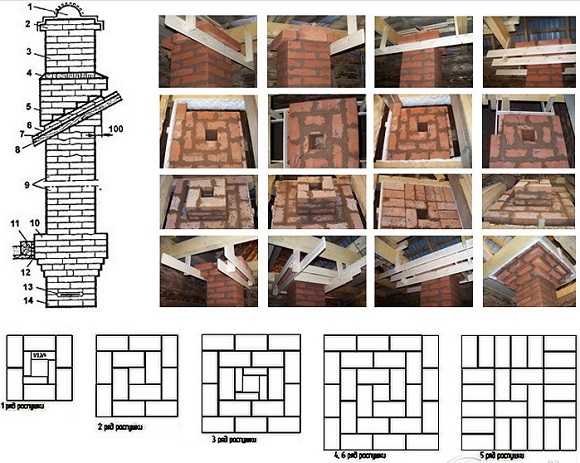

Подробная схема кладки печи голландки

Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.

На пол перед топкой печи укладываем предтопочный стальной лист. Он предотвратит возгорание материала основания в случае выпадения уголька из топочной камеры.

Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.

Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.

Предтопочный стальной лист

Удачной работы!

Видео – Печь голландка своими руками

stroyday.ru

Печь голландка своими руками: кладка, порядовка, устройство

Печь-голландка, без сомнения, один из самых, если не самый заслуженный из дровяно-угольных отопительных приборов. Она исправно греет множество людей и по сей день. Из массы ее достоинств (которые будут перечислены ниже) едва ли не самое главное – голландку может сложить своими руками человек, владеющий начальными навыками каменщика, а то и вовсе зеленый новичок. Только внимательный и аккуратный.

Немного истории

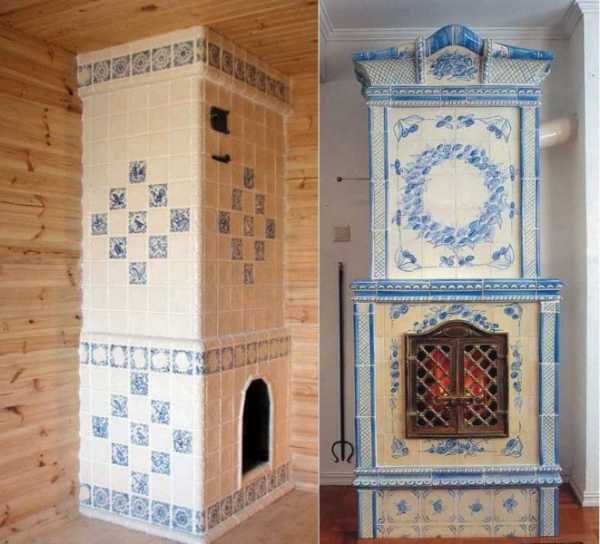

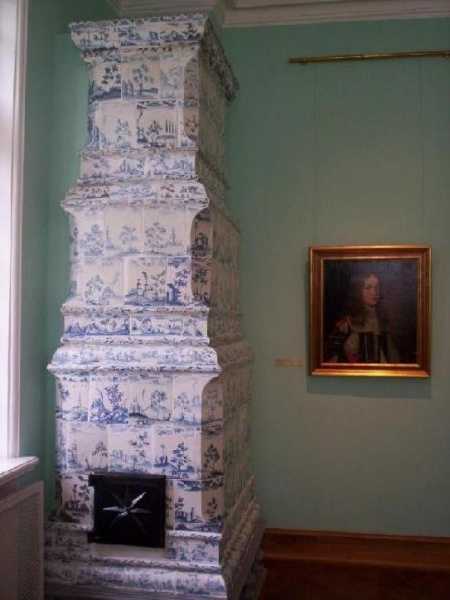

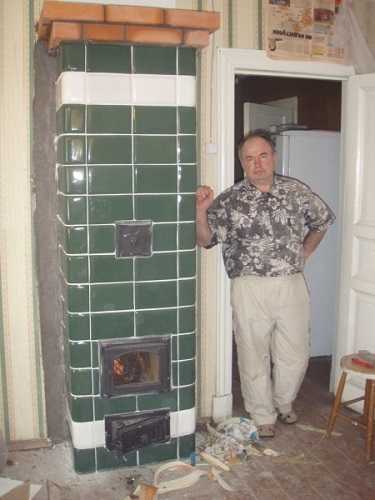

Голландская печь в интерьере

Голландская печь сложилась как конструкция во времена Колумба, в XV в. Начиная с XVI в., после обретения Нидерландами независимости, начала свое шествие по миру. В XVIII в. стала общеупотребительной; к XIX в. – доминирующей. Таковой в своем классе остается и по сей день, тем более, что прекрасно вписывается как в простой, так и в самый богатый интерьер, см. рис.

В энциклопедиях

Энциклопеции определяют голландскую печь как отопительную ПРЯМОУГОЛЬНУЮ, подовую, канальную многооборотную медленного горения, с вертикальными дымооборотами и боковым выходом в дымоход, ИЗНАЧАЛЬНО ОБЛИЦОВАННУЮ ИЗРАЗЦАМИ. Это следует иметь в виду при прочтении дальнейшего.

Об изразцах

У голландки есть еще одна заслуга перед человечеством – она принесла в мир изразцы и кафель. Об изразцах как таковых еще будет сказано, а пока нужно знать: эстетически голландка с изразцами неразделима. Голая кирпичная голландка будет хорошо греть дачу или управляться с готовкой на кухне, но, если планируется дизайн интерьера с голландской печью, то голая голландка – явная безвкусица. Вообразите себе Венеру Боттичелли или «Последний день Помпеи» Брюллова, написанные акриловыми красками металлик. Голая голландка в гостиной ретро или кантри – то же самое.

Устройство голландки

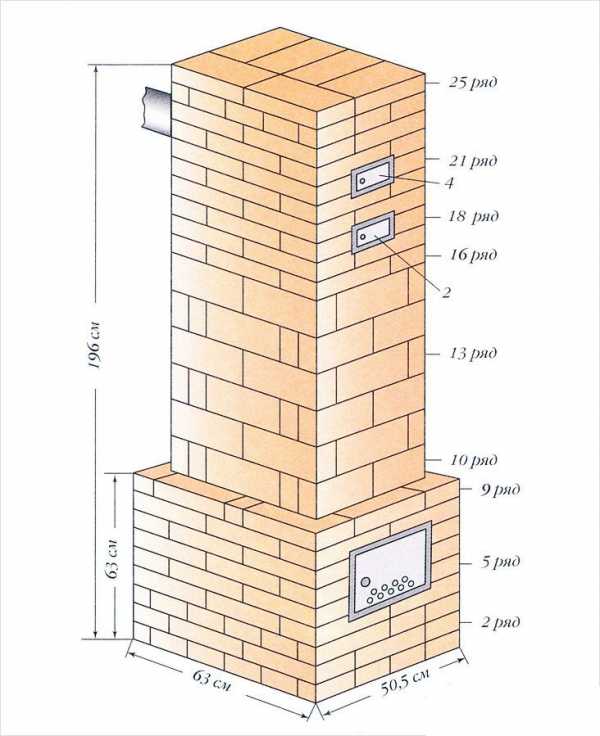

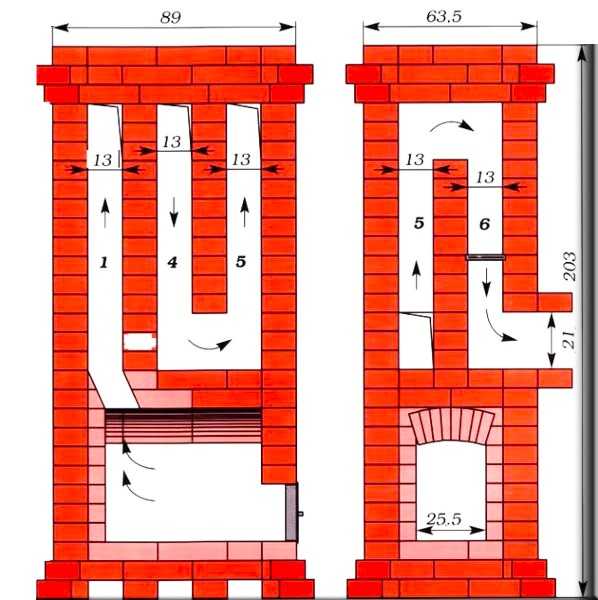

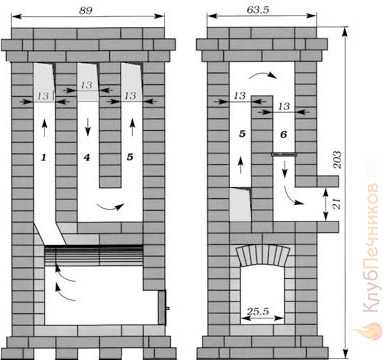

Схема и размеры классической голландской печи

Схема классической, изначальной голландской печи представлена на рисунке. Принцип ее действия прост: путь прохождения дымовых газов искусственно удлиняется, отчего они полнее отдают тепло телу печи. Никаких физико-химико-термодинамических тонкостей не предусмотрено, поэтому и нарушить что-то в дымообороте не проще, чем сломать топор.

Сложилась такая конструкция под влиянием специфических условий средневековых Нидерландов. Исконная голландка – отопительная печь для жилых помещений; готовили на камельке или очаге.

Во-первых, в Голландии всегда было тесно. Свои поля – польдеры – голландцам приходилось отвоевывать у моря. «Плясать от печки» голландцы не могли себе позволить; печку нужно было встроить в дом, который, в свою очередь, возводился сообразно доступному клочку земли. Требовалась конструкция простая, компактная и пластичная – первые голландки выкладывались по месту, а устоявшиеся конструкции выжили потом в результате естественного отбора.

Поэтому каноническая порядовка, как для русской печи, для голландки как таковая отсутствует. И ныне голландки зачастую разрабатываются под конкретные требования; для этого используются компьютерные программы. Благодаря простоте заложенных в голландку принципов ее теплотехнические свойства от этого меняются мало, лишь бы были выдержаны основные пропорции.

Во-вторых, климат Голландии, как и всей Западной Европы, формируется под влиянием Гольфстрима, и поэтому зимой весьма неровен: плюсовая оттепель может внезапно смениться суровым морозом. В целом зимы мягкие. Поэтому требовалась печь, способная быстро разогреваться от минимальной закладки топлива. Этого добились большим отношением площади извилистой внутренней поверхности к объему использованного материала. Но он также не мал, поэтому голландка сочетает в себе быструю прогреваемость с неплохой теплоемкостью.

В-третьих, налог на недвижимость домовладельцы платили «с дыма», с дымовой трубы. Чем больше дымоходов, тем больше и наклад на хозяйство. Именно поэтому и понадобился боковой выход дымовых газов, чтобы несколько или сразу много печей выводить на одну трубу. Тут возникает проблема совместимости печей, чтобы та, что топится сильнее, не заставила дымить прочие, вытеснив их выходы из дымохода. Но довольно сложный на вид лабиринт каналов на деле выложить не так уж сложно, а вот продуть обратно трудно. Это же обеспечило отсутствие задымления при задувании в трубу, что в приморской Голландии не редкость.

Наконец, из-за той же тесноты городские голландские дома тянулись в высоту. 5-6-ти эажное строение в XIV-XV вв. в Голландии не было удивительным. Но бетонных перекрытий тогда не было, поэтому печь должна была быть легкой и, следовательно, мало материалоемкой. В целом голландская печь приобрела некоторые свойства коробчатых сотовых конструкций, в том числе и прочность, во времена, когда и понятия такого не было.

Примечание: первоначально голландки делались с глухой топкой. Но вскоре сами же голландцы добавили в свою печь поддувало с дверкой и колосниковую решетку. Тогда же и свод топки перестали делать арочным; теперь печки могли класть мастера квалификации ниже средней.

А вот приспосабливать печь к бросовому топливу не было нужды. Голландцы никогда не были бедной нацией. Селедка, треска, камбала, высококачественные продукты животноводства, морская торговля – и в захудалых на вид рыбачьих домишках в шкафу обязательно хранился увесистый мешочек золотых гульденов. А рядом были богатые угольные залежи севера Франции и Германии.

Из истории попутно. Существенным источником дохода голландцев было пиратство. Точнее, приватирство – вроде бы мирные флегматичные рыбаки, выходя на лов, запасались про всяк случай и казенной привилегией на морской разбой; мало ли чего в море ловится. Репутация голландских моряков была такова, что чужой «купец», завидев на горизонте характерный силуэт голландского люггера со скошенными штевнями, длинным бушпритом, наклоненными назад мачтами и огромными рейковыми парусами, тут же, не разглядывая его флаг, уваливался под ветер, прибавлял парусов, сколько могли выдержать мачты, и заряжал пушки. Черт бы побрал этих голландцев, от них хорошего не жди…

И что же получилось у голландцев в результате их, тогда еще интуитивных, изысков? Давайте посмотрим.

Чем голландка хороша?

  1. Изменения в конструкции мало влияют на прочность и эффективность печи, лишь бы совсем грубых ошибок не было.
  2. Запас функциональности: изначально отопительную, голландку можно сделать и с плитой, и греть она будет так же без дополнительных сложных расчетов.
  3. Малые габариты – размеры голландки можно довести до 0,5х0,5 м в плане.
  4. Небольшой расход материала – на большую голландку нужно 650 шт. кирпича, в то время как на малую русскую печь – не менее 1300. А греет большая голландка как большая русская, на которую уйдет 2500 кирпичин.
  5. Небольшой вес как следствие малой материалоемкости: сосредоточенная нагрузка от голландки не превышает предельно допустимой для большинства типов междуэтажных перекрытий.
  6. Растяжимость – развитие надтопочной части в высоту не ухудшает КПД печи. Голландку можно вытянуть на 2 этажа. Известны 3-х и 4-х этажные голландки.
  7. Непривередливость к материалам: малая толщина стенок и рациональная общая конфигурация делают голландку слабо чувствительной к тепловым деформациям. Из качественного огнеупорного кирпича нужно выкладывать только топку. На дачах и в частных домах советской постройки можно встретить голландки из пустотелого или даже пережженного кирпича-железняка, и ничего, стоят, греют.
  8. Плавный перепад температур по ходу дымовых газов и несложный газоход: всегда найдется пространство, куда может быть встроена хлебопекарная духовка или водогрейный короб.
  9. Голландка очень быстро прогревается и довольно медленно остывает. При нерегулярном пользовании перерасход топлива на протопку незначителен.
  10. Не нужна регулярная топка и «разгонная» протопка после длительного простоя: приехали на дачу – можно сразу топить на прогрев, не опасаясь трещин.
  11. Повышенная теплоотдача: большая голландка может обогреть 60 кв. м, в то время как большая русская печь едва ли 45.

И что в ней плохого?

  1. КПД – в лучшем случае на твердую четверку, т.е. 40% с небольшим. Есть, довольно сложные, конструкции голландок-«отличниц», но до феноменальных показателей русской печи им все же далеко.
  2. Если забыть после топки закрыть вьюшку, выстывает чуть ли не мгновенно: система каналов действует как сифон, затягивающий холодный воздух. Это принципиальный недостаток канальных печей; колпаковые (см. далее) от него свободны.
  3. Непригодна для топки быстро сгорающим бросовым топливом: веточным хворостом, соломой, сухим камышом, кураём. Гореть-то оно горит, но все тепло тут же вылетает в трубу. Оптимальный режим топки голландки – тление.
  4. Требует, вследствие не очень высокой теплоемкости, не менее 2-х протопок в сутки. По уставу внутренней службы советской армии в казармах с печным отоплением истопник должен был проверять и подтапливать печи каждые 4 часа.
  5. При топке дешевым высокозольным топливом в дымоходе оседает много сажи. В европейских городах вплоть до XX в. загорание сажи было весьма распространенным бедствием, а трубочист – одной из самых востребованных профессий.
  6. Очень боится перетопки: «пережгаленная» голландка может выделять угарный газ

Примечания:

  • Оптимальная температура посредине чела голландки – около 60 градусов. Практически ее определяют рукой: ладонь держать еще можно, а тыльную сторону кисти невыносимо жжет.
  • Казармы с печками-голландками в ВС СССР сохранялись до конца 70-х, в удаленных гарнизонах. В истопники назначали добросовестных дедов: от всех прочих служебных обязанностей истопник освобождался. А там и дембель не за горами…

Как видим, масса достоинств голландки, касающихся в первую очередь ее удобства, намного перевешивает ее недостатки. Это привело к чрезвычайно широкому распространению голландской печи, а последнее породило массу разновидностей и усовершенствований.

Разновидности голландки

Некоторые распространенные разновидности голландских печей показаны на рисунке. Первая – классическая старинная. Отреставрированные, такие представляют собой ценнейший антиквариат, стоимость которого может превосходить стоимость помещения, где они расположены. А новую классической конструкции выбором декора легко вписать в любой интерьер благодаря простоте ее формы.

Некоторые разновидности голландских печей

Далее – современная голландка с камином. К таким мы вернемся чуть ниже, а следующая – малая дачная голландка-колонка, предназначенная для сезонного нерегулярного пользования. И замыкает ряд отопительно-варочная домовая голландка с плитой. Мы далее разберем подобную, но попроще, для дачи.

Принцип действия голландки прост, поэтому она восприимчива к усовершенствованиям и терпима к огрехам конструкции. В русском самое слово «голландка» стало синонимом любой усовершенствованной или облицованной изразцами отопительной печи. Из-за этого возникла путаница, в которой мы и попытаемся разобраться.

Примечание: понятие «печь-голландка» чисто русское. Сами голландцы по поводу своих печей в фанфары никогда не трубили. Так что и «голландку» правильнее будет понимать просто как имя нарицательное, вроде «немец», «дредноут», «цеппелин».

Три голландские путаницы

Русские голландки

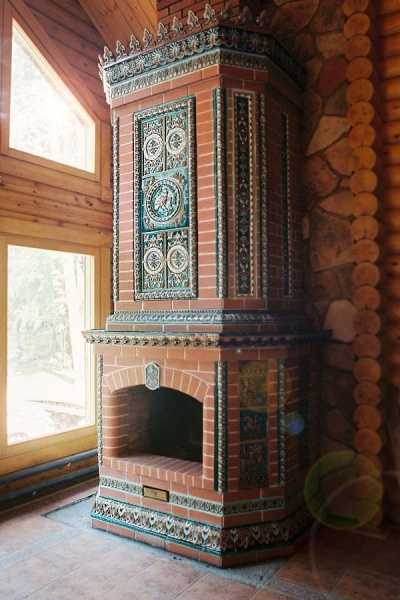

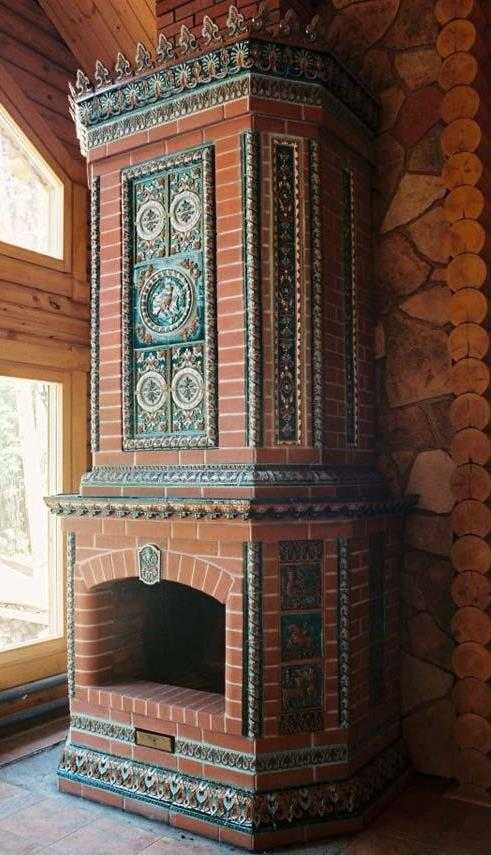

Псевдоголландка: хоромная русская печь, отделанная изразцами

Изразцы привез в Россию Петр I, а русские мастера быстро освоили технологию их производства. Заграничные же считались признаком престижа. Изразцами начали отделывать хоромные русские печи (см. рис), и прозвали их голландками, хотя технически русская печь и голландка – почти антиподы.

А теперь посмотрите на следующий рисунок. Узнаете «голландки» – непременную принадлежность зажиточного жилья прошлого? Но уже расположение вьюшки – наверху посередине – вызывает сомнения: а канальная ли это печь? Если же заглянуть в топку, сомнения разрешаются – печь колпаковая. В центре свода топки ясно видно сужающееся сопло – хайло. Колпаковая печь сложнее в расчете, требовательнее к качеству материалов и критичнее к качеству исполнения, чем канальная.

Схема колпаковой отопительной печи

Упрощенная схема колпаковой печи показана на рис. слева. В отличие от канальной, горячие газы в ней задерживаются под колпаком, именно здесь отдавая большую часть тепла. КПД колпаковой печи выше, чем у канальной, она может работать на бросовом и высокозольном топливе. Есть у нее и еще одно важное преимущество – газовая вьюшка. Если забыть закрыть штатную, хайло пресечет конвекцию, тяжелый холодный воздух останется в топке с поддувалом, а колпак будет потихоньку остывать, как ни в чем ни бывало.

Колпаковые «русские голландки»

Но откуда такие «голландки» на Русь пришли? Ниоткуда, они здесь и появились. Тот же Петр I, борясь с частыми пожарами из-за топки по-черному, издал указ: делать каменные печи по образцу голландских. По образцу – понимай как знаешь; в указе не было предписано точно следовать конструкции. Чем русские печники и воспользовались для совершенствования печи; им-то после русской любую сложить было нипочем, а в сложностях термодинамики они разбирались интуитивно, но основательно.

Такая, похожая внешне, но принципиально преобразившаяся внутри голландка из России пошла обратно в Европу. Ведь ее можно было сделать треугольной или трапециевидной в плане, что для классической голландки все же затруднительно. А значит, печку можно поставить в угол или задвинуть в простенок и почти не расходовать на нее жилплощадь. Сами голландцы охотно пользовались и пользуются колпаковыми печами, но технически грамотному человеку считать такую печь голландской – все равно как если Дэвид Гилмор слушает Бориса Гребенщикова, а Ричи Блэкмор берет уроки у Андрея Макаревича.

Камин или печь?

Теперь посмотрите на рисунок в этом разделе. Слева – классический английский камин; справа – голландский. Экономные жители Нидерландов уменьшили размеры топки, а сверху добавили надтопочную часть с дымооборотами. Топить сосновыми или дубовыми кряжами, как английские лорды, у них возможности не было, так что разница между голландской печью и голландским камином весьма условна.

Английский (слева) и голландский (справа) камины

В сущности, любая голландская печь в то же время и камин; достаточно открыть дверцы топки. С колосниками та или глухая – режим горения и свойства печи от этого не изменятся. Это еще одно достоинство голландки, и колпаковой тоже. Показанная на рис. выше, с решетчатыми декоративными дверцами, судя по виду, все же колпаковая.

Печь И. Г. Утермарка (утермарковка)

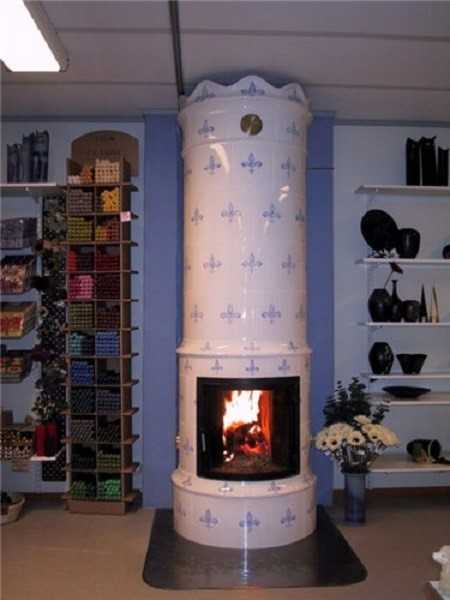

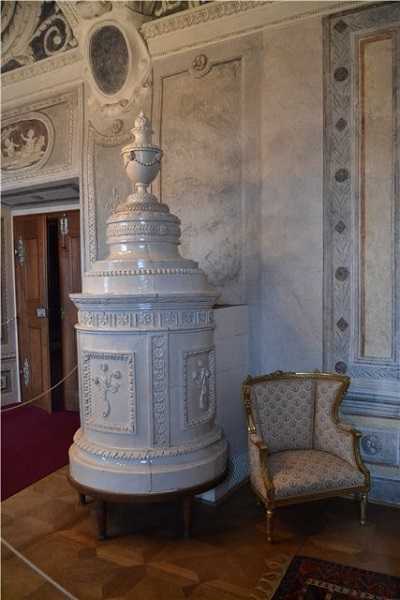

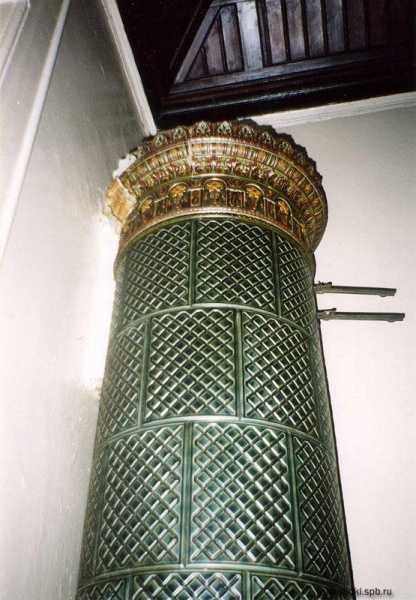

Круглая

Круглая голландка появилась тоже в России, но она, в общем-то, немецкого происхождения: ее изобрел в начале XIX в. потомок обрусевших немецких колонистов И. Г. Утермарк. Схема ее устройства и внешний вид показаны на рис, а на врезке – упрощенная, для 3 каналов, схема дымооборота; всего же каналов бывало до 12. Утермарковка работает в режиме тления; ее можно отличить от голландки Грум-Гржимайло (см. ниже) по глухой топке.

Примечание: в старых описаниях утермарковок можно встретить слово «бурак». Это значит – дымооборот. Соответственно, печь на 3 бурака – 6-ти канальная.

Благодаря железному кожуху (футляру) кладка стен выполняется всего в 1/4 кирпича, что дает дешевизну, малый вес и высокую теплоотдачу. Но в целом утермарковка (это слово также стало нарицательным) – печь неважная. Горячие каналы греют холодные, и слишком много тепла вылетает в трубу.

К концентрации тепла по оси склонны все круглые печи; тут играет роль сила Кориолиса. Для плавильных печей это прекрасно, но для отопительной неудачной конструкции может стать принципиальным пороком. Впрочем, Утермарк об этом не знал.

Двух- и одноступенчатые печи В. Е. Грум-Гржимайло

В общем, утермарковка – печь для бедных. От множества причин чадит, коптит, ее нужно регулярно подтапливать, накапливает в себе сажу, а чистится с трудом и потому пожароопасна, но дешева. Утермарковки были непременным атрибутом казенных больниц, работных домов, сиротских приютов, ночлежек, богаделен, тюрем, заштатных канцелярий, мелких вокзальчиков на полустанках.

Настоящую круглую голландку, вполне достойную этого почетного титула, изобрел в 1927 г. проф. В. Е. Грум-Гржимайло уже в СССР. Эта колпаковая с колосниковой топкой печь соперничает с русской по КПД, с утермарковкой – по теплоотдаче, а внутренняя циркуляция тепла в ней идет только на пользу. Конструкция печи Грум-Гржимайло далее будет рассмотрена подробнее, а на рис. справа – две ее разновидности: двух- и одноступенчатая.

Пляшем к печке

Материалы и технология

Голландка, как уже было сказано, к качеству материалов нетребовательна. На ее кладку пойдет полнотелый керамический обожженный кирпич среднего качества (немного трещиноватый) или даже б/у. Раствор – глиняный средней жирности консистенции сметаны; сгодятся имеющиеся в продаже готовые сухие смеси. Сложить печь-голландку можно, умея выложить прямую стенку с перевязкой швов. Если и неказистая получится, греть все равно будет.

Малая дачная

Малая дачная печь-голландка пригодна для отопления помещения 16-20 кв. м. дровами или углем. Порядовка приведена на рис. Повторяя пояс из рядов 17,19, 21 и 18, 20, 22, печку можно наращивать в высоту сообразно высоте помещения. Компактность печи достигается своего рода сворачиванием дымооборота в кольцо. Размеры малой дачной печи-колонки в плане – всего 520х520 мм.

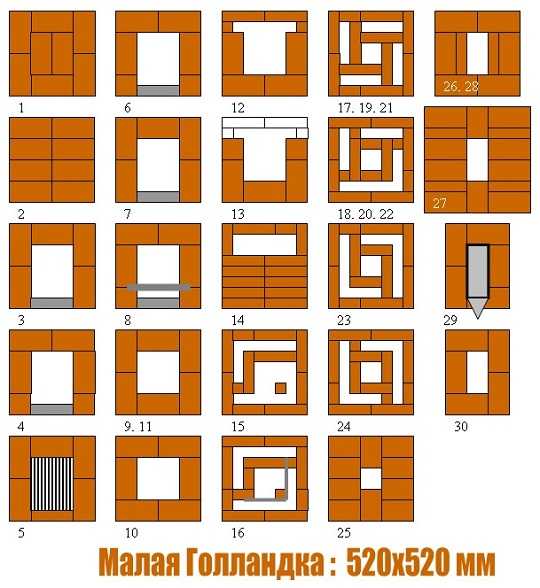

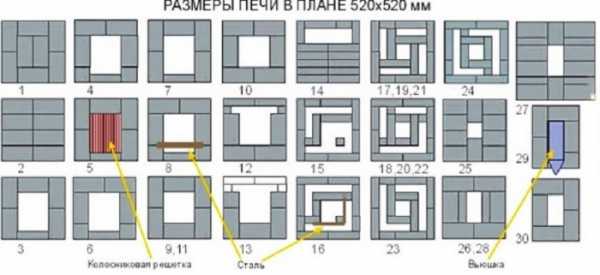

Порядовка малой дачной печи-голландки

Дачка с плитой

Эта дачная печка (порядовка – на рис.) уже сложнее и немного пошире (770 мм), но имеет бесконфорочную варочную поверхность. Кулинарных шедевров на ней не сготовишь; можно разогреть привезенное с собой или сварить какую-то незатейливую снедь. Но, как и описанная выше малая печь, устойчиво работает в режиме тления и поэтому отлично подходит для стерилизации заготовок при домашнем консервировании на месте сбора. От чего «закрутки» получаются гораздо вкуснее.

Порядовка малой голландской печи-дачки с плитой

Большая отопительная

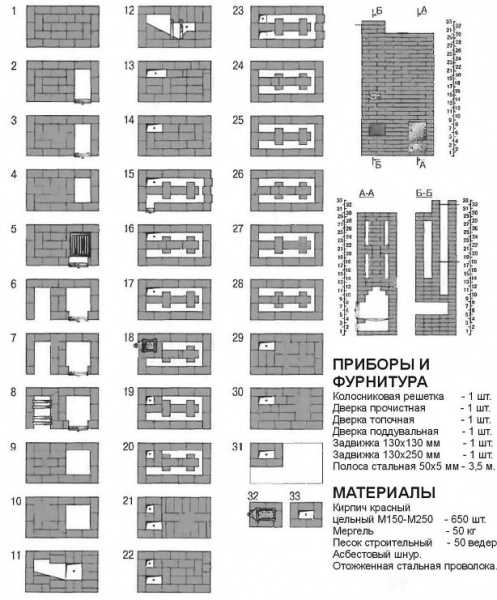

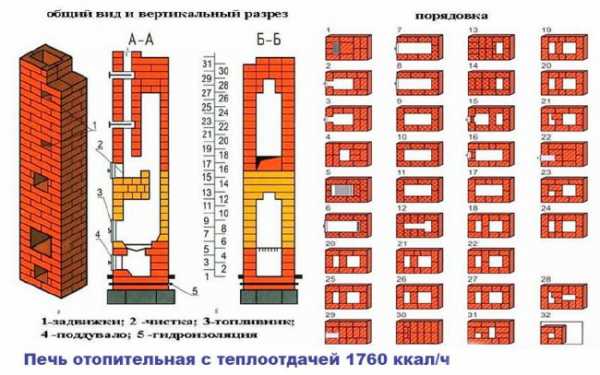

Это уже вполне серьезная голландская печь, см. порядовку на рис. Может обогреть до 50 кв. м. Конструкция доработана, чтобы сделать печь похожей на шкаф по габаритам – классическая голландка все-таки загромождает квартиру.

Порядовка большой отопительной голландской печи с боковой топкой

Печь Грум-Гржимайло

Печь Грум-Гржимайло строится поясами; соответственно разбит на секции и ее кожух. Ряды выкладывают в кожух, как в опалубку, затем кожух наращивают, выкладывают следующий пояс и т.д. Кожух изготавливается из кровельного железа, но для самодельщика, даже очень опытного, представляет серьезную проблему: собранный пустой, до кладки, должен быть ровным и стоять устойчиво, иначе готовая печь может просто рухнуть. Варить кожух нельзя, уведет. В продаже есть готовые кожухи для круглых печей, они комплектуются колосниками, дверцами, вьюшками, задвижками, подробными порядовками и спецификациями с техпараметрами.

На рисунке – чертежи и порядовка печи Грум-Гржимайло. Колосниковая решетка условно не показана. Сужение хайла, в отличие от русской печи, может быть ступенчатым; здесь его роль попроще. Печь вверху греет сильнее, чем внизу (колпак!), поэтому ставить ее нужно в дальнем от окна углу. Также необходим фундамент с гидроизоляцией с учетом того, что верх первого ряда должен приходиться на уровень чистого пола.

Схема, чертеж и порядовка печи Грум-Гржимайло

А как же круглые голландки, облицованные изразцами? Их что, каким-то хитрым способом на сталь клеили? Нет, круглая изразцовая голландка – это кирпичная печь в кирпичном же футляре. Футляр можно выложить из лицевого кирпича на цементно-песчаном растворе, но тоже поясами. Для ровности используют разъемную скользящую опалубку из досок.

Футляр, ради плавности обвода и меньшего теплового сопротивления, кладут ложковыми кирпичами, поставленными стоймя. Это же даст меньшее уширение швов кнаружи, что важно с точки зрения тепловых деформаций. Но такой способ кладки, чтобы добиться приемлемой прочности, требует 100% перевязки швов по горизонтали и вертикали. Поэтому кладку ведут, строго чередуя цельные кирпичи с половинками; схождение цельных с цельными и половинок с половинками недопустимо.

Если такая кладка печи рассчитывается самостоятельно, помучиться с расчетом приходится изрядно: то кирпичи футляра слипаются, то тело печи или не помещается в футляр, или болтается в нем; максимально допустимая толщина шва между футляром и телом – полдюйма, 13 мм. Приходится 3-4 раза делать итерацию, пока все не сойдется.

Выложив 1-3 ряда футляра (для сложных поясов меньше, для развитых вверх – больше), дожидаются полного высыхания кладочного раствора. Затем, на снимая опалубку (ее лучше изнутри обшить полиэтиленом, чтобы не присохла), выкладывают соответствующий пояс тела печи на глине. По его полном застывании опалубку разбирают, передвигают вверх с напуском внизу, надежно подпирают, тщательно выверяя ровность и отвесность, и кладку продолжают.

Примечание: верха проемов в футляре подкрепляют самодельными бетонными изогнутыми балочками. Сталь не годится из-за большого ТКР.

Через две недели готовую печь можно штукатурить и облицовывать. Затем, еще через две недели – пробная протопка минимальной порцией высококачественного топлива. После нее – еще две пробных с увеличением загрузки топки до максимума, и только после этого печка готова к эксплуатации.

Еще примечания:

  1. Подковообразный дымовой канал внизу колпака печи Грум-Гржимайло требует регулярной прочистки; это ее серьезный недостаток, почему таких печей и было построено мало. При самостоятельном проектировании не забудьте предусмотреть две прочистные дверцы по окружности, на чертеже показаны.
  2. В кирпичном футляре можно строить любую круглую печь под облицовку. Но работа эта, как видим, чрезвычайно сложная и ответственная.

Еще об изразцах

Глазурованная расписная керамика с вжигаемым рисунком (майолика) известна с доисторических времен. Уже в Шумере и додинастическом Египте из нее делали высокохудожественные произведения искусства.

Древнегреческие, арабские и турецкие изразцы

Облицовочную плитку из майолики стандартного размера первыми начали изготовлять древние греки (на рис. слева). В Византии это искусство получило дальнейшее развитие, а от греков его переняли арабы, называвшие изразцы руми ас-зулайш (руми значит греческий) на востоке арабского мира, а на западе, в Магрибе – аз-зиллидж.

Изразцовая отделка в гареме

Арабы контактировали и с китайцами, и от них узнали о превосходных качествах белой глины – каолина. К VIII в. арабский изразец приобрел свой окончательный вид (посредине на рис.), а к XIV-XV вв. широкое распространение получили турецкие изразцы, справа на рис. Их рисунок был мягче, но все равно – коран настрого запрещал изображения людей и животных, как идолов. И там, и там доминировали холодные тона, в основном синие. Пропеченные Солнцем сыны пустыни превыше всего ценили прохладу.

Удивительным кажется, что европейцы во время крестовых походов почти ничего не узнали об изразцах; в «Книге» Марко Поло о них не упоминается. На самом деле арабы изразцы, как украшение особо изысканное и изящное, пускали прежде всего на отделку гаремов высшей знати (см. рис.), куда не то что проклятым ференги, но и своим доступ был строго запрещен под страхом мучительной позорной казни. Отдельные изразцы, безусловно, попадали в руки «франков», но разговаривать о технологии с грубыми невежественными крестоносцами было бесполезно.

Португальское изразцовое панно азулейжу

Основательно европейцы познакомились с изразцами на Пиренейском полуострове во время реконкисты мавританской Испании. Тамошние мусульманские владыки багдадских халифов считали своими сюзеренами не более, чем Бенджамин Франклин с Джорджем Вашингтоном – короля Георга и не держали аз-зиллидж за семью замками; наоборот, они бойко торговали изразцами, а мастера аз-зиллидж охотно нанимали добросовестных христианских подмастерьев.

Первыми переняли и усовершенствовали технику изразца португальцы и начали создавать свои азулейжу – большие художественные панно из изразцовых фрагментов, см. рис. выше. Придворные испанских монархов голландского происхождения в XV-XVI вв. более заинтересовались штучными изразцами и привезли их на родину. Чистюлям голландцам аз-зиллидж, которые они назвали на немецкий (точнее, верхнеголландский) лад кахелем, страшно понравились, и в Нидерландах очень скоро было налажено собственное производство, см. след. рис. Техника оставалась практически той же, только сюжеты брались свои.

Голландские изразцы

В Россию кахель, который здесь быстро переименовали в изразцы, привез, как уже говорилось, Петр I, но массовое производство продукции мирового уровня было налажено только при Екатерине II в Гжели, по арабско-голландской технике, слева на след. рис. В XIX в. изразцы такого типа пытались делать в Петербурге (посредине на рис.), но к тому времени уже сложилась национальная школа изразца мирового культурного значения (справа на рис.), а по художественному уровню питерские изразцы уступали гжельским, и предприятие успеха не имело. Ныне старый перебургский изразец – желанный экспонат для коллекционера-знатока.

Русские изразцы

Кое-что на десерт

В детстве автор этой статьи видел в российской глуши каменный сельский дом, который славился на всю округу не только неслыханным для советской глубинки тех лет уровнем благоустройства, но и тем, что весь отапливался всего одной большой («Пятиоборотная!» — гордо сообщал хозяин, своими руками создавший все это великолепие) классической голландской печью. В кухне была еще плита для стряпни, а в бане – печка-каменка.

План дома с отоплением большой голандской печью

Дом проектировался по-русски, от печки, хоть и голландской, поэтому и планировка вышла необычной, см. рис. Но детям нравилось. Деревенская детвора недостатком аппетита никогда не страдала, а местечко, где всегда можно чего-то перехватить – под боком.

И хозяйке из кухни, на двери которой красовалась надпись: «Мужики – прочь кроме как в баню!», удобно было и за своими сорванцами присматривать, и блюда подавать как в горницу, так и тем же мужикам на веранду. В общем, и в печном, и в любом другом деле главное – голова да руки.

Видео: пример построенной печи-голландки

Обсуждение темы "Печь-голландка"

clubpechnikov.ru

Печь голландка – минимизация размеров, формы и потребления топлива

Когда разговор заходит о таком отопительном приборе, как печь голландка, на память приходит высокое и узкое сооружение, которое стоит в углу комнаты. Все печники мира считают ее заслуженным прибором, который до сих пор греет огромное количество домов, используя различные виды топлива. Хотя в самом начале своего появления это была печка, работающая на твердых видах топлива. Из огромного количества достоинств этого агрегата можно выделить один, который повлиял на современную его популярность – это возможность собрать печку голландку своими руками. И это может сделать человек, который владеет начальными знаниями в печном строительстве.

Но вернемся к нашей печке и поговорим немного о ее истории. Появилась она в Нидерландах, отсюда и само название, где-то в середине 15 века. Хотя точной даты нет, но можно с уверенностью сказать, что данная конструкция буквально за три века заполонила собой Европу и Америку. Почему? Потому что является обладательницей большого количества положительных качеств.

[ads-mob-1][ads-pc-1]

Но перед тем как озвучить достоинства прибора, хотелось бы разобраться в его конструкции.

Устройство печки-голландки

Почему этот отопительный агрегат так эффективно выделяет тепловую энергию? Все дело в искусственно удлиненном канале, по которому двигаются топочные газы. Чтобы вы поняли, о чем идет речь, предлагаем вам фото среза печи голландки, расположенного внизу.

[wp_ad_camp_1]Схема классического варианта

По сути, получается так, что дымоходный канал – это многократно изгибающаяся отводная труба, по которой двигаются топочные газы, отдавая тепло кирпичным перегородкам и стенкам самой печки. При этом в дымоход поступают уже остывшие газы, которые не конденсируют на его внутренних поверхностях. Получается двойная польза. Но при этом не использованы какие-то тонкости, касающиеся теплотехнических, термодинамических и физико-технических процессов. Все просто, как наш бренный мир.

Но тут встает один нюанс: все это нарушить можно также просто, если не учитывать размерные показатели агрегата при его сооружении. Есть определенные требования, которые касаются размеров, формы и технологии кладки каждого из узлов. Но об это ниже.

Отделка керамической плиткой

Самое главное, что голландки были изобретены людьми, которые жили в небольших домах, ведь Нидерланды – это практически отвоеванные у моря земли. Так что плясать от печи, как это было у россиян, здесь просто было невозможно. Сначала строился дом, а затем в него под размеры сооружалась печь. Поэтому она была высокой, узкой и пластичной. Что, значит, пластичной? Просто ее размерами можно было варьировать, подгоняя под размеры выделенного для нее места. Кстати, и сегодня современные печники делают тоже самое. Правда, уже используя компьютерные программы, загоняя печь под необходимые размеры помещения.

Добавим, что раньше в Нидерландах был закон, который определял налог с дома. Так вот в его основе вкладывалась труба, из которой шел дым. Чем больше в доме труб, тем больше платился налог. Поэтому голландцы сделали такие печи, дымоходы которых собирались в одну трубу, выводимую из стенки дома. То есть, получалась достаточно сложная конструкция дымоходов. Хотя эта сложность видимая, на практике все оказывалось достаточно простым.

И еще одно добавление. Недостаток земли подталкивал людей строить многоэтажные дома. Так вот, чтобы опять-таки не платить налог, печь строили во всю высоту здания. При этом бетонных плит перекрытия в то время не было, все было деревянным. Поэтому печки возводились блоками. Они имели небольшой удельный вес, так что нагрузки на перекрытия были минимальными.

Простая модель

Достоинства и недостатки

Хотя мы расхваливаем голландки, но эти отопительные приборы имеют и достоинства, и недостатки.

Достоинства

  • На эффективность работы агрегата не влияют изменения конструкции. Здесь важно точно следовать технологии кладки. Хотя функциональных дополнений может быть огромное количество. К примеру, печь голландка с лежанкой, с варочной плитой, с духовкой и так далее.
  • Кстати, дополнения и конструкционные, и функциональные не снижают эффективность работы печки. Так что печь голландка с плитой – один из самых распространенных вариантов.
  • О небольших габаритах уже говорилось. Но хотелось бы отметить, что есть минимальные размеры: 0,5 х 0,5 м.
  • Минимальный расход необходимых материалов. К примеру, на самую маленькую русскую печку уйдет 1300 кирпичей. А на самую большую голландку всего лишь 650 кирпичей. Но здесь есть и еще один подвох. Греет голландка точно так же, как большая русская печка, на которую потребуется уже 2500 кирпичей.
  • Меньше материалов, меньше нагрузки на перекрытия.
  • Высота агрегата никак не влияет на его коэффициент полезного действия.
  • Небольшая толщина стенок печки, рациональная конструкция и форма делают ее практически нечувствительной к перепадам температуры. А соответственно она практически не деформируется.
  • Для ее сооружения необходим качественный кирпич, которым обкладывают только топку. Вся остальная конструкция не требует высококачественных материалов. Стенки можно возводить из пустотелых кирпичей или из бракованных (железняк).
  • Несложный по конфигурации газоход, плавный перепад температур дают возможность встроить в печку духовой шкаф или водогрейный бак. Так что функциональность прибора может быть еще увеличена.
  • Быстрый нагрев и медленное остывание.
  • После длительного простоя голландку необязательно протапливать. Ее можно сразу же загружать по полной.
  • И еще одно сравнение с русской печкой – большая голландка может обогревать помещение площадью до 65 м². Большая русская печь протопит площадь 45 м².

Круглая голландка

Недостатки

  • К сожалению, высоким КПД голландка похвастаться не может. Среднее значение 40%. В этом плане русской          печке она явно уступает.
  • Если после растопки вы забыли закрыть вьюшку, то печь моментально остывает. Конфигурация каналов просто, как сифон, начинает внутрь затягивать уличный воздух.
  • Оптимальный режим растопки – это тление. Поэтому не рекомендуется топить круглую печь голландку быстросгораемым топливом. К примеру, камышом, хворостом, соломой и так далее.
  • Считается, что топить эту печь надо не меньше 2-х раз в день.
  • А вот перетапливать ее лучше не надо. При этом выделяется в больших количествах угарный газ, который тут же поступает в помещение.

Небольшая печь на металлических опорах

Модельный ряд

Вариаций на тему «голландка» достаточно много. Хотелось бы отметить некоторые из них, как часто встречающиеся.

  • Классика.
  • С камином.
  • С плитой.
  • В виде колоны.

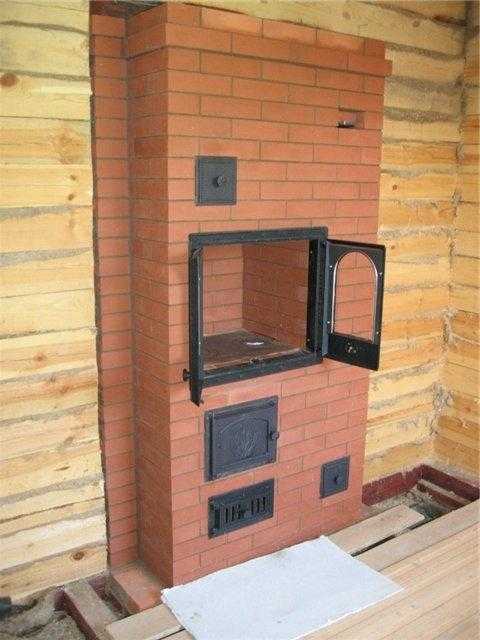

Кстати, вот снизу фото печи голландки с плитой.

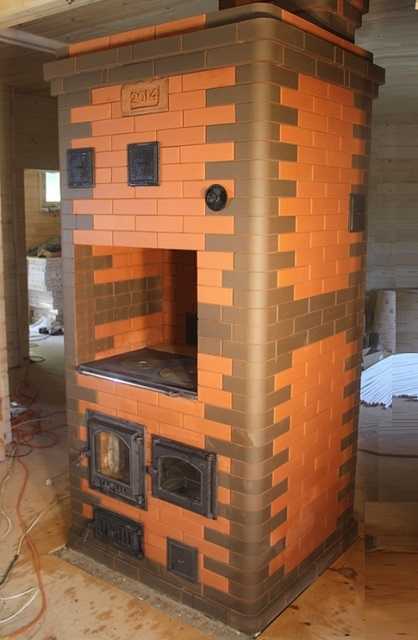

Голландка с варочной плитой

Колонные печи были близки советским гражданам, потому что в малоэтажном строительстве в основном использовали именно их. Кстати, работали такие приборы и на дровах, и на угле, и на газе. И вели себя они прекрасно на любых из этих видов топлива. Правда, советские инженеры подошли к увеличению теплоотдачи своеобразно. Они предложили соорудить вокруг кирпичных стенок печки металлический кожух, который нагревался и отдавал больше тепловой энергии.

[wp_ad_camp_3]

Кстати, круглые печи голландки в металлическом кожухе и сегодня еще можно встретить в старых домах советской постройки. И вот что удивительно, работают они прекрасно.

Печка в металлическом кожухе

Есть у этой модели, которую называют утермарковой, в честь ее изобретателя немца, который всю жизнь прожил в России, И.Г.Утермарк, один большой плюс и один большой минус.

  • Плюс – кладка печки производилась в четверть кирпича. Прочность поддерживал металлический кожух.
  • Минус – грела эта печка не очень хорошо. КПД слишком низкий.

По сути, эта модель – отопительный агрегат для бедных. Но ее конструкцию видоизменили, создав так называемую колпаковую печь с более высоким КПД.

Сооружение голландки

Итак, переходим к самому важному процессу – это порядовка печи голландки. Как уже было сказано выше, огромное разнообразие форм и конструкций позволяет у себя в доме установить вариант, который будет точно вписываться в интерьер помещения, хорошо его обогревать и занимать немного места.

Но, как и любая кирпичная печь, голландка требует под себя прочное основание. Поэтому рекомендуется под нее залить бетонный фундамент с установкой армирующего каркаса из металлической арматуры или сетки. Единственное, на что необходимо обратить особое внимание, что каркас должен быть объемным, то есть не плоским, а уложенным во все тело фундамента.

Когда этот элемент общей конструкции хорошо просохнет, его поверхность необходимо гидроизолировать. Можно уложить рубероид или толь, можно сделать обмазку битумом или гидроизоляционной мастикой. Теперь можно подготовить остальные материалы, а это глиняный раствор и кирпичи. Как уже было сказано выше, голландка возводится из обычных кирпичей, а вот топочная камера из огнеупорного. Глиняный раствор – это смесь глины и песка в соотношении 1:1.

Порядовка одной из моделей

Есть специфичная особенность конструкции печки-голландки – это топливник, который располагается невысоко над поверхностью пола. Обычно этот размер равен 25 см. Это позволяет прогревать сам отопительный агрегат равномерно. Теперь, когда все подготовительные работы закончены, можно непосредственно переходить к кладке печи-голландки своими руками.

  • Поверх гидроизоляционного материала засыпается слой песка толщиною 5 см, не больше. Его выравнивают по горизонтали и сверху поливают водой.
  • Первый кирпичный ряд укладывается на основание без скрепляющего раствора. Для средних размеров печки потребуется всего 12 кирпичей.
  • 2-3 ряды укладываются на раствор. Обратите внимание, что первые три ряда укладываются плашмя.
  • 4-5 ряды – устанавливается внутренняя перегородка дымохода. Здесь с задней стенки выкладываются вышибные кирпичи. С их помощью можно будет чистить дымоход. Их кладут также без раствора. А не установить ли здесь дверцу? В принципе, никаких возражений, но через нее тепло будет покидать печь, так что лучше остановимся на вышибных кирпичах.
  • Далее устанавливается дверца топки. Обратите внимание, что этот ряд может быть не обязательно шестым. Все дело в высоте самого агрегата.
  • 7 ряд укладывается плашмя. Но задние кирпичи ставятся на ребро.
  • Все остальные ряды выкладываются плашмя. 8 ряд закрывает топочную дверь, поэтому над ней кирпичи укладываются со скосом по подобию камина.
  • 9 ряд смещается внутрь, именно по нему выкладывается жаропрочный материал. К примеру, асбестовый шнур.
  • Устанавливается варочная плита.
  • С 10 ряда начинает формироваться дымоход. Хотелось бы отметить, что для небольших конструкций лучше всего использовать металлические или другие дымоходы, но не кирпичные. Это просто утяжелит всю конструкцию.
  • В 11 ряду устанавливается задвижка между печкой и дымоходом.
  • Устанавливается дымоходная труба.
  • Между фундаментом и первым кирпичным рядом крепится плинтус или другое оградительное приспособление, которое будет препятствовать высыпанию песка.
  • Можно переходить к отделке.
  • Делать первую растопку можно только после истечения двух недель.

Вот такая схема кладки голландки. Сложно? Все зависит от размеров прибора. Если это небольшой вариант, тогда своими руками вы справитесь без проблем. Если агрегат большой, то придется повозиться, ведь такая печь потребует большое количество строительных материалов, а, значит, и большого времени на их укладку.

Печь голландка с высокой топкой

Конструктивные особенности

Хотелось бы немного остановиться на некоторых отличительных особенностях устройства голландки.

  • Начнем с того, что классическая модель в своем составе не имеет колосниковой решетки. Но у нее шесть каналов, по которым двигаются топочные газы: три нижних, три верхних. Это позволяет организовать последовательность движения газов.
  • Форма агрегата может быть и прямоугольной, и круглой. Но топка всегда во всех конструкциях только прямоугольная.
  • В этой печке нет поддувала.
  • Отсутствие двух этих элементов (колосника и поддувала) создает условия, при которых топливо в топочной камере не горит интенсивно. Здесь происходит практически процесс тления. Проход для кислорода – это дверца топливника.
  • В классическом варианте нет ни варочной панели, ни водогрейного бака, ни духового шкафа, ни лежанки и других функциональных изысков. Это стопроцентная отопительная печь.
  • Небольшая толщина стенки агрегата, а это полкирпича, дает возможность самой печки быстро нагреваться, используя небольшое количество топлива. Это достаточно экономичный вариант, плюс небольшой удельный вес самой конструкции. А это дает возможность устанавливать голландки на плитах перекрытия.
  • Современные изобретатели стали соединять печи-голландки с водяным отоплением, укладывая внутрь топки теплообменник.

Не забудьте оценить статью:

Загрузка...

otepleivode.ru

Печь-голландка своими руками: полная информация

Немного истории

Существует несколько версий появления в России голландки. Но все они сходятся в одном — кладка таких печей началась в XVIII веке, когда Петр I издал указ об устройстве печей по типу голландских. Конкретных инструкций по строительству указ не предписывал, поэтому обычные русские печи часто только облицовывали привозимым из Голландии кафелем или изразцами. Отсюда и возникло другое ее название — галланка. Некоторые ученые придерживаются мнения, что печь называлась галланкой, если имела типичное для голландской печки устройство дымохода.

Печь-голландка

Интересно: Высокий дымоход — наследие голландцев. В целях экономии территории здания в Голландии строились в высоту. Чтобы не платить большие налоги на дымоходы и отапливать большее количество помещений, голландцы и начали строить печи с дымоходом в несколько этажей.

В энциклопедиях понятие «печь — голландка» определяется как отопительный прибор прямоугольной формы, имеющий канальную систему вертикального дымооборота и боковой выход в дымоход, облицованный изразцами.

Читатели считают данные материалы полезными:
  • Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
  • Особенности использования дровяной буржуйки на даче

Отличительные особенности голландки

Как уже упоминалось выше, в настоящем понимании голландка отличается от обычной печи тем, что декорируется плиткой, кафелем, штукатуркой или другими элементами. Но классическая печка — голландка имеет ряд характерных для нее черт:

  • печь — голландка достаточно проста в кладке, и возвести ее под силу даже новичку, имеющему небольшой опыт, усердие и аккуратность;
  • наличие даже незначительных огрехов в конструкции не скажутся на функциональной составляющей печки;
  • настоящая голландка не имеет варочной панели или плиты;
  • в печи отсутствует колосниковая решетка и поддувало.

Главная отличительная черта галланки — канальная система дымоотвода.

Плюсы и минусы голландки

Достоинства голландской печи

  • Галланка — очень многофункциональна. Она выполняет функции обогревательного прибора. Также может быть рассмотрена в качестве интерьерного декора — камина. Для этого достаточно всего лишь открыть дверцы топки. Несмотря на то, что классическая голландка кладется без плиты, при желании можно добавить и варочную поверхность для приготовления пищи (рисунок 2).

Советуем изучить материал о том, как сварить печь для бани или сауны самостоятельно.

Схема печи-голландки с варочной панелью

  • Дифференциальные размеры печи. Голландки встречаются различных размеров. Но даже самая маленькая галланка площадью в 0,25 кв. м. без труда обогреет помещение. Высокая надтопочная часть печки только повышает КПД галланки и позволяет выстроить печь на два этажа. Реже встречаются голландки трех и четырехэтажные.
  • Минимальное количество строительных материалов. На кладку голландской печи уходит практически в два раза меньше кирпича, чем на строительство обычной русской печи. К примеру, на большую голландку понадобится 700 штук кирпичей, а на маленькую русскую печь уйдет около 1400 штук. Кроме того, небольшие размеры и устойчивая конфигурация печки позволяют использовать в качестве ресурсов пустотелый кирпич или уже бывший в употреблении. Хороший огнеупорный кирпич кладется только в топочной области.
  • Высокая теплопроводность позволяет использовать минимальное количество топлива. Такая печь быстро нагревается и медленно остывает. Растопка после долгого перерыва проходит быстро, и не появляются ненужные трещины.
  • Голландка с водяным контуром обогревает большее количество помещений и обеспечит горячей водой весь дом.

Недостатки печи-голландки

Несмотря на явные преимущества голландской печи, есть у нее и свои недостатки:

  • Каким бы ни был у галланки коэффициент полезного действия, а он составляет примерно 40%, с теплоотдачей русской печи ей не сравниться.
  • Для топки используется только топливо, способное долго гореть и тлеть. Быстро сгораемые ветки, хворост, солома и другие ресурсы тепло дают, но все оно быстро вылетает в трубу.
  • Если вьюшка после топки останется открытой, печь остывает моментально. Канальная система дымовой трубы работает словно вытяжка.
  • При использовании высокозольного топлива скапливается много сажи, что повышает вероятность возгорания и возникновения пожара.
Этот материал отлично дополнят следующие публикации:
  • Буржуйка длительного горения своими руками: пошаговая инструкция
  • Изразцовые камины и печи: особенности отделки

Круглая голландка утермарковка

Этот вид голландской печи изобрел в XIX веке немец русского происхождения Утермарк. Главным отличием утермарковки является глухой топливный отсек без колосника и поддувала. Очень часто круглая печь-голландка обернута стальным футляром. Выкладывается утермарковка в четверть кирпича, что значительно снижает ее стоимость и вес. Чаще всего бывает трехканальная. На рисунке 3 представлен чертеж утермарковки.

Чертеж печи Утермарка

Есть у нее и свои недостатки. За счет глухой топки утермарковка часто чадит. Стальной футляр создает неудобства при чистке дымохода, скопление сажи повышает пожароопасность печи. К тому же принцип циркуляции горячего воздуха в круглых печах не способствует хорошей теплоотдаче. Рекомендуем изучить: чертежи печи с водогрейным котлом.

Устройство и элементы голландской печи

Основными элементами голландской печи являются топливник, канальная система дымохода и дымовая труба. Рассмотрим каждую часть печи более подробно. На рисунке 4 представлены главные элементы печи.

Топливник

Какого бы размера ни была выкладываемая печь, топливная камера всегда должна быть просторной и иметь прямоугольную форму. Такая простая конструкция повышает теплоотдачу печи. В топку также можно монтировать и систему водяного отопления.

Канальный дымоход

Элементы печи-голландки

Как правило, голландская печь имеет шестиканальную систему дымохода, то есть 3 восходящих и 3 нисходящих каналов. Горячий дым, образующийся в результате горения топлива, перемещается по восходящему каналу, нагревая стены печи. Остывая, он опускается вниз к топливнику, снова нагревается и поднимается. Через последний канал дым уходит в трубу (рисунок 5).

Такая система дымохода позволяет печи равномерно прогреваться и защищает ее от резких перепадов температур. Появление трещин, возникших в результате температурных колебаний, может привести к попаданию углекислого газа в жилое помещение.

Системы дымооборотов печи-голландки

Дымовая труба

Обязательным элементом голландской печи является дымовая труба. Обычно имеет боковое соединение с дымоходом. Соединительным звеном часто бывает металлическая трубка. Дымовая труба предназначена для вывода отработанных газов на улицу. При открытой заслонке помогает быстро остудить печь, если печь топится нерегулярно.

Стандартная схема печи-голландки показана на рисунке 6.

Стандартная схема печи-голландки

Материалы для строительства голландки

Чтобы сложить голландскую печь своими руками понадобятся следующие материалы: базовый набор строительных инструментов, связующий раствор, сырье для обустройства фундамента, кирпич огнеупорный и обычный полнотелый, печные дверцы, металлические листы, стальная проволока, асбестовый шнур.

В набор строительных инструментов входят:

  • мастерок для укладки раствора;
  • молоток или кувалда для трамбовки;
  • болгарка для скашивания кирпичей;
  • уровень и отвес для соблюдения пропорций и выравнивания углов;
  • рулетка для проведения измерений.

Советуем подробнее изучить информацию по ремонту старой печи своими руками на нашем сайте.

В качестве связующего вещества используется глиняный раствор. Для его изготовления понадобятся песок, глина и вода.

В качестве основы фундамента может быть использована плита или щебень. Также понадобятся песок, бетон, прутья арматуры, гидроизоляционные материалы.

Подготовительные этапы

Прежде чем приступить непосредственно к укладке печи, нужно залить фундамент и подготовить связующий раствор.

Обустройство фундамента

Если в помещении уже имеется напольное покрытие, его необходимо снять. В идеале, место для голландской печи рассчитывается еще на этапах строительства дома. От основного фундамента печной отделяется песчаной подушкой. Схема стандартного фундамента для кирпичной печи изображена на рисунке 7.

Схема фундамента для кирпичной печи

Подготавливается котлован подходящего размера. Размеры его определяются просто: каждая сторона печи + 15–25 сантиметров. Глубина котлована должна составлять минимум 50 сантиметров. Дно засыпается слоем песка в 15 сантиметров, далее укладывается плита или кирпич. Все заливается густым раствором из цемента и песка, смешанного в пропорциях 3:1.

Пока раствор не затвердел, поверхность армируется прутьями. Выкладывается сетка из арматуры. Рекомендованный размер ячеек — 10×10 см. В местах пересечений также вертикально устанавливаются прутья арматуры. Соединительные узлы фиксируются с помощью стальной проволоки.

На арматуру высыпается слой щебня в 10 см. Затем подготавливается опалубка фундамента. Каждая сторона опалубки оборачивается рубероидом или гидроизолом. Поверхность щебенки заливается слоем бетона и разравнивается. Влажная поверхность фундамента посыпается сухим цементом и оставляется до полного высыхания.

В идеале, фундамент должен настаиваться месяц. Минимальный срок застывания фундамента — неделя. Когда фундамент полностью застыл, поверхность засыпается слоем песка в 3–5 сантиметров и укрывается слоем рубероида для полной гидроизоляции.

Замешивание глиняного раствора

Как уже говорилось ранее, в качестве связующего вещества при кладке печи используется глиняный раствор. Цемент не обладает высокой термостойкостью, поэтому он не подойдет. Для раствора разбитая на маленькие кусочки глина заливается водой, излишки которой обязательно нужно слить. В течение нескольких часов глина впитает в себя воду, и можно добавлять просеянный песок из расчета 2:1. В хорошо размешанную смесь добавляется 1/8 воды от общего объема. Готовить раствор необходимо за два — три дня до начала укладки.

Интересно: Проверить качество раствора можно просто. Мастерком раствор сдвигается в сторону. Если след рваный, раствор слишком густой. Если за мастерком смесь «плывет», значит нужно добавить еще немного глины. Если отпечаток гладкий, а бортик хорошо держит форму, раствор смешан идеально.

Подробная кладка голландской печи

Стандартная схема печи-голландки

Тем, кто кладет печь впервые, следует заранее запастись подробными схемами. У опытных печников можно взять чертежи печи-голландки с подсчитанным количеством кирпичей. Прежде чем приступить к непосредственной кладке голландки, мастера советуют новичкам сначала сложить всю печь без раствора, сделать необходимые пометки и надсечки на кирпичах. Если есть желание, можно пронумеровать каждый кирпич поштучно. Чтобы печь не перекосилась необходимо натянуть вертикальные отвесы и постоянно пользоваться строительным уровнем. Рассмотрим кладку стандартной небольшой голландки размером 52×52 см. Стандартная схема печи-голландки показана на рисунке 8.

Порядовка печи-голландки

Подробный план порядовки для печи-голландки размером 52×52 представлен на рисунке 9.

Важно: Перед укладкой каждый кирпич рекомендуется окунать в воду на несколько секунд, чтобы он не впитывал влагу из раствора.

Порядовка печи-голландки размером 52×52 см.

  • На рубероид, покрытый полумиллиметровым слоем песка, выкладывается первый ряд из 12 кирпичей сухим способом. Кирпич располагается плашмя. На поверхность наносится раствор и разглаживается.
  • Ряды 2 и 3 кладутся, как и все остальные, на раствор. Начиная с 3 ряда по 8-й, кладка ведется из огнеупорного кирпича.
  • Монтируется колосниковая решетка. В четвертом ряду и далее кирпич кладется на ребро.
  • Устанавливается топочная дверца (рисунок 10). Для этого она обматывается асбестовым шнуром. Стальная проволока вставляется в коробку, скручивается вдвое. В верхней части кирпича делается надсечка, в нее вставляется проволока и сливается с кладкой. С 4 по 7-й ряд кирпич на задней стенке голландки кладется на сухую, чтобы впоследствии печь удобно было чистить.

Установка топочной дверцы

  • Точно так же выкладывают и 5 и 6-й ряды.
  • 7-й ряд голландки кладется плашмя из ¾ части кирпича для более надежной перевязки швов. Задняя стенка ряда кладется на ребро.
  • 8-й ряд выкладывается из скошенного кирпича. Или можно использовать обычный кирпич, но укладывать его наискосок. На этом этапе топливный отсек формируется полностью. Кирпич кладется плашмя этот и все последующие ряды.
  • Девятый ряд немного отодвигается назад, чтобы расширить площадь дымохода.
  • В десятом ряду формируется дымоход. Устанавливается основание для металлической трубы.
  • Кладка ведется согласно порядовке. В 16-м и 17-м рядах выкладывается прочистное отверстие. Прочистная дверца монтируется так же, как и топливная.
  • С 18-го по 24-й ряд формируются оборотные каналы голландки. Важно: Необходимо следить, чтобы на этих этапах при укладке кирпичей не было выступов.
  • 25-28-й ряды кладется перекрытие каналов. Кирпичи немного сдвигаются в сторону. В 28-м ряду оставляется отверстие для дымохода.

Установка заслонки и дымоотводной трубы

  • В 29-м ряду устанавливается заслонка (рисунок 11).
  • 30-ряд — дымоход выкладывается полностью.

Затем выводится дымовая труба. Схема и порядовка дымовой трубы показана на рисунке 12.

Важно: Укладывать кирпичи нужно в четком соответствии с порядовкой, чтобы избежать возможных дефектов конструкции печи.

Схема и порядовка дымовой трубы

Эксплуатацию печи-голландки можно начинать через две недели, когда она полностью просохнет. В это время топочная дверца должна быть открыта. Для проверки тяги в печи сначала рекомендуется сжечь лист бумаги. И если дым выходит нормально, то можно полноценно топить голландку.

Пожарная безопасность

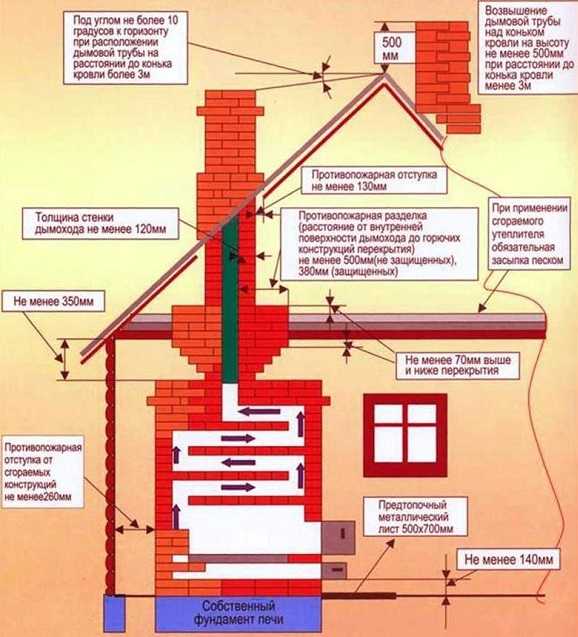

Обязательные нормы противопожарной безопасности при строительстве печей в жилых домах показаны на рисунке 13.

Хотя печь-голландка и отличается высокой пожароустойчивостью, при ее монтировании обязательно нужно учитывать все правила техники безопасности.

Для предотвращения возгорания от случайно упавших углей перед печью укладывают предтопочный стальной лист.

Систематический осмотр и чистка протопочных каналов предотвращает скопление сажи и снижает риск возникновения пожара.

Запрещена растопка печи топливом, не помещающимся в топку. По торчащим поленьям огонь может перекинуться на близкорасположенные предметы. Мебель и другие предметы интерьера расставляются на расстоянии не менее 50 сантиметров от печи.

Обязательные нормы противопожарной безопасности

Заключение

Стать счастливым обладателем печи-голландки совсем несложно. Выложить печь-голландку своими руками доступно даже новичкам. Но процесс этот достаточно кропотливый и не терпит суеты. Если возникают вопросы, лучше решать их на начальном этапе. Не бойтесь обратиться за помощью к специалистам и прислушивайтесь к советам умелых мастеров.

kamin-maker.ru

голландская печка для дома, фото, что это, как топить комнатную галанку, кирпичная с девушкой

Печь голландка позволяет отапливать небольшие помещенияПечь голландка была изобретена для того, чтобы отапливать ими небольшие помещения. Малогабаритная конструкция печи способствует экономии пространства, что на руку тем, кто живет в доме с маленькой площадью. Печь работает на топливе, оснащена длинными ходами, через которые продукты горения ее покидают. В печи есть главный длинный канал, по которому поднимаются газы. Именно они отдают печи свое тепло.

Преимущества голландской печи

Голландские печи отличаются компактностью и привлекательным внешним видом. Еще в 18 веке печи пользовались необычайной популярностью, так как имела малогабаритные размеры, но при этом отлично отапливала помещение. С тех пор конструкция печи претерпела множество изменений.

Голландская печь имеет много отличий от русской печи. Ее основное преимущество в том, что контракция печи может быть легко изменена, если будут придержаны основные пропорции, принцип работы ее не нарушится.

Печь голландка имеет свои особенности и недостатки. Перед тем, как конструировать печь, необходимо взвесить все за и против. Множество пользователей утверждают, что печь обладает массой преимуществ.

Голландские печи отличаются компактностью и привлекательным внешним видом

Преимущества печи:

  • Конструкция в любой момент может быть дополнена функциональными дополнениями: лежанками, варочными плитами, духовками, водогрейными баками.
  • Улучшение конструкции никак не влияет на функциональность печи и эффективность ее работы.
  • Печь отличается маленькими габаритами. Ею отлично обогревать дачные постройки, компактные частные дома. Она не загромождает пространство.
  • Изготовить печь можно без особых материальных затрат. Голландку можно сделать из минимального количества кирпиче, что никак не скажется на ее обогревательных способностях.
  • При конструировании печи можно использовать пустотелые кирпичи или их половинки. Качественный кирпич понадобится только для того, чтобы обложить топку.

Голландские печи хорошо устанавливать в доме с несколькими этажами: ее строительство предусматривает минимальную нагрузку на перекрытия. Коэффициент полезного действия никак не зависит от высоты печи. Печь не воспринимает перепад температурного режима. Она также не склонна к деформации.

Голландская печка: модификация

Какими бы преимуществами не обладала конструкция голландской печи, всегда нужно обращать особе внимание на ее недостатки. Несмотря на то, что КПД печи не изменяется в зависимости от ее высоты, он всегда остается довольно маленьким – всего 40%. Это значительный минус, так как в этом показатели русская печь значительно эффективнее голландской.

Важно заметить, что за работой печи нужно неустанно следить, так как несвоевременно закрытая вьюшка приведет к моментальному остыванию конструкции.

Каналы в печи расположены так, что очень активно затягивают холодный воздух с улицы. Неэффективно отапливать помещение мелким топливо быстрого сгорания, так как оптимальные режимом при работе печки является тление. Чтобы печь хорошо топила, ее следует загружать не менее двух раз в день.

Голландские печки бывают нескольких модификаций

Модификации печей:

  • Колпаковая печь. Специальный колпак способствует задержанию нагретых газов. Колпаковая печь имеет значительно больший уровень КПД, чем канальная печь. Функционирование печи возможно на дереве небольших размеров.
  • Круглая печь. В состав печи может входить от 3 до 12 каналов. Печь имеет металлический кожух, который при строительстве печи экономит кирпич. Такая печь отличается небольшой стоимостью, малым весом и хорошей теплоотдачей.
  • Грум-Гржимайло. Имеют закругленную форму. Очень эффективны в использовании. К печи продаются уже готовые элементы конструкции.

Модификации печей и их достоинства говорят в пользу строительства печи. Смастерить печь можно самостоятельно, а времени на этой уйдет совсем немного. Печь отличается экономичностью и долгим сроком службы.

Что нужно знать о печах: галанка – это

Печь галанка состоит из простого кирпича. Ее используют для отопления и приготовления на ней пищи. Порядовку печи можно выполнить самостоятельно: это совсем не сложный процесс. Печь отличается алыми размерами, но при этом отдает тепло также эффективно, как и печи больших размеров.

Печь отличается трехоборонной конструкцией: для ее строения понадобится всего сто двадцать кирпичей любого вида, кроме силикатного.

Кирпичи для изготовления печи должны быть не обязательно новыми. Их можно даже найти. При правильном использовании галанки, печь будет отдавать тепло еще в течение 12 часов после того, как сгорят все дрова.

Печь галанка состоит из простого кирпича

Как выполнить порядовку печи:

  • Выполнить укладку двух рядов.
  • Установить поддувальную дверцу.
  • Уложить еще два ряда.
  • Установить духовой короб.
  • Бок короба обложить огнеупорными кирпичами.
  • Положить пятый ряд.
  • Установить колосниковую решетку и топочную дверцу.
  • Уложить кирпичи до 9-го ряда.
  • Монтировать дымоотвод.
  • Положить 10 и 11 ряды.

Для опоры внутренних стен необходимо уложить полоски из стали. На 12 ряду расположена варочная камера. На 14 ряду – коробка щитка и боковые стены. Перед укладкой 17 ряда производят укладку стального кровельного листа. На 22 ряду укладывают шейку печи.

Основные правила: как топить голландку

Чтобы печь давала нужное количество тепла, необходимо правильно ее топить. Печь нужно топить в правильное время, а для ее топки нужно использовать подходящие материалы. Если печь эксплуатировать неправильно, затраты топлива увеличатся на 20%.

Если топочная и поддувальная дверка будут плотно закрыты, недостаточный приток воздуха приведет к тому, что дымовые газы будут проходить медленнее и при этом будут быстрее остывать.

Если дымовые газы будут постоянно остывать, на стенках дымоходов появится водяной пар, который будет постепенно разрушать печь. Если топить печь недостаточно сухим сырьем, то каналы печи вскоре покроет смолистая сажа. Топка дровами должна выполняться правильно.

Чтобы печь давала нужное количество тепла, необходимо правильно ее топить

Что нужно для правильной топки:

  • Проверить, чтобы топливник и зольник были очищены от золы.
  • Растопку уложить на решетку. Все сырье должно быть сухим.
  • Не нужно забывать прикрывать поддувную дверцу, перед тем как поджечь растопку.
  • Дрова нужно укладывать ровными горизонтальными линиями.
  • Топочную дверцу закрывают, и открывают поддувную.
  • Тяга регулируется при помощи поддувной дверцы.

Чтобы правильно топить печь, необходимо правильно регулировать процесс горения. Для этого нужно знать, как подавать воздух в топку. Подача воздуха регулируется при помощи поддувной дверки, которую то открывают, то прикрывают.

Голландская или комнатная печь

Перед теми, кто только построил дом и задумался о выборе способа отопления стоит важная задача. Решить вопрос можно легко, если знать преимущества видов отопления. До наших дней популярностью пользуется отопление дома печью.

Печи имеют разные конструкции, что влияет на метод их укладки и использования.

Русская комнатная печь испокон веков пользовалась успехом у владельцев больших домов. С ее помощью можно хорошо обогреть помещение, она имеет высокий КПД. Самый главный недостаток печи – большие размеров. Такую печь практически невозможно установить в маленьком доме. Решить эту проблему можно при помощи голландской печи.

Голландская печь долговечна

Преимущества голландки:

  • Экономичность;
  • Компактность;
  • Долговечность;
  • Эффективность.

Конечно, голландская уступает русской печи более низким коэффициентом полезного действия. Однако ее правильная укладка и пользование позволят равномерно отапливать помещение. Варианты укладки можно найти в интернете на специализированных сайтах. Очень важно сделать все согласно инструкции, так как любая ошибка может привести к тому, то печь будет работать неэффективно. При правильном использовании и топке кирпичная печь может отдавать тепло еще полдня после того, как перегорели последние дома. После укладки печи важно внимательно изучить механизм ее работы: все заключается в правильном регулировании воздушных потоков.

Как греет печь голландка (видео)

Голландка – печь, использование которой началось еще пару веков назад. Конструкция печи позволяет топить ее легко и просто, при этом обеспечивая дом постоянным теплом в холодные времена года. Сделать укладку печи можно самостоятельно. Для этого необходимо приготовить нужные инструменты и раздобыть необходимое количество кирпичей. Главное преимущество печи заключается в ее маленьких габаритах, что никак не влияет на эффективность печи. Украшенные печи в доме смотрятся очень красиво. Их выкладывают мозаикой или разрисовывают. Часто можно встретить геометрические фигуры, изображения цветов, девушки с цветами, разнообразные анималистические мотивы.

Добавить комментарий

teploclass.ru

Печь-голландка

Обилие усовершенствованных технологий не мешает воспользоваться опытом предков и организовать отопление в помещении с помощью печи. Ее наличие не требует установки водяного контура, а при отсутствии центральной газовой магистрали, является оптимальным вариантом для обогрева. Среди всего многообразия видов для небольшого дома уместно выбрать печь голландку, которая отличается компактностью и способностью быстрого прогрева.

Характеристика голландской печи

Название печки свидетельствует о ее исторической родине. Наиболее целесообразно применять голландку для обогрева в малогабаритных помещениях, причем количество этажей особого значения не имеют. Существуют примеры, когда такие печки успешно справлялись с отоплением зданий в 2, 3 и 4 этажа. В первоначальных конструкциях голландки колосник и поддувало отсутствовали, а приоткрытая дверца топки служила источником поступления воздуха для горения. С течением времени устройство печи голландки было усовершенствовано и появились стандартные для нас:

  • зольная камера;
  • дверца;
  • колосниковая решетка.

Традиционно внутреннее строение печи голландки состоит из очень длинных ходов для дымовых газов. Это обеспечивает непривычную высоту и компактные размеры основания. Минимальные габариты голландки составляют 52х52 см, такая печка способна отапливать помещение до 20 м2. Продвигаясь по длинным дымовым каналам, продукты сгорания передают тепловую энергию стенкам и покидают конструкцию через боковое отверстие. Отличительной особенностью печи голландки является возможность изменения конструкции при условии соблюдения ключевых пропорций и сохранении принципа действия. Среди многообразия вариантов внутреннего и внешнего обустройства, для наглядности на фото ниже представлена классическая кладка печки голландки.

Принцип работы такой конструкции печи заключается в организации интенсивного тления. Бушующее пламя здесь не предусмотрено, иначе дымовые газы ускоренными темпами пройдут систему каналов и выйдут наружу, не успев передать тепловую энергию боковым поверхностям печки. Поэтому загружать топку голландки мелкой древесиной или другими видами быстро сгорающего топлива не целесообразно. При правильно организованном процессе протапливания, голландка быстро прогреется и на протяжении длительного времени будет сохранять тепловую энергию. Температура наружных стенок печки в этом случае достигает 60оС.

Варианты обустройства

Существует множество вариантов обустройства голландской печи. Исходя из особенностей конструкции, их делят на три основных вида:

Классическая модель. Такие печи голландки могут обладать прямоугольной или круглой формой. Внешний вид отличается простотой, финишную отделку составляет кирпичная кладка. Внутреннее обустройство печи состоит из большого топливника и каналов для дыма в количестве шести штук. Благодаря им нагрев печки голландки происходит постепенно, препятствуя растрескиванию поверхности или образованию на ней щелей.

Печь голландка с плитой. Отдельные мастера дополняют классическую конструкцию голландской печки плитой. Благодаря такому усовершенствованию появляется возможность организовать процесс приготовления пищи. Для осуществления идеи над топкой голландки потребуется установить чугунную плиту и оформить ее кирпичной кладкой.

Конструкция с камином. Ключевым отличием такой модели печки голландки является широкое основание. Строительство дымохода и отсека для золы печки голландки производится во втором ряду. Здесь же формируется отверстие для организации процедуры чистки печи. Специалисты рекомендуют сформировать в такой печке прокладку из базальтового картона, предупреждающую образование трещин и выполняющую функцию изоляции газовых потоков.

Помимо конструкции, голландки отличаются по вариантам внешнего оформления:

  • Наиболее распространена классическая кирпичная облицовка, тем более, современные материалы выглядят достаточно привлекательно.
  • Оглядываясь в прошлое, можно найти удивительные модели печек, отделанных изразцами. В этом случае средство отопления дома превращалось в настоящий шедевр печного искусства.
  • Существуют варианты оформления печи голландки с использованием природного камня.

Естественно, широкое распространение получила классическая модель печки прямоугольной формы с кирпичной облицовкой. Круглые конструкции голландок обладают рядом недостатков при эксплуатации, поэтому встречаются крайне редко.

Конструкционные особенности

Принцип действия печи голландки заключается в следующем: проходя по первому каналу, дым передает тепло стенкам, а после остывания опускается в топочную камеру. После повторного нагрева продукты сгорания вновь поднимаются вверх, после чего выходят через дымоход.

Планируя обустройство дома отопительной печью из кирпича «голландка», следует учесть следующие моменты:

  • Обладая существенным весом, конструкция печки нуждается в предварительном обустройстве фундамента, расположенного на уровне пола. Его толщина должна составлять 10-15 см, выполняется основа голландки из бетона на основе арматурного каркаса. Заменить фундамент может полнотелая железобетонная плита, расположенная в основании полов. Ее габариты превышают размеры кладки печи на 5-10 см в каждую сторону.
  • Характерной чертой печи голландки являются невысокие требования к качеству стройматериалов. Зачастую кладка осуществляется из пустотелых камней, имеющих трещины и использованных ранее для других целей. Не обладая привлекательным внешним видом, тем не менее, такая печь голландка отлично справляется с задачей отопления.

    ​Совет! Приверженцам добротности для качественной кладки лучше запастись полнотелым керамическим кирпичом, прошедшим грамотную процедуру обжига.

  • Простота конструкции позволяет взяться за работу по обустройству печки даже неопытному печнику, достаточно обладать навыками кирпичной кладки с перевязкой.
  • Для формирования топки голландки желательно применять качественный огнеупорный кирпич. Соединительной смесью служит песчано-глиняный раствор, доведенный до консистенции сметаны. Замес связующего состава из песка и глины для кладки печки выполняется в пропорции 2:1. Для этих целей можно приобрести готовую строительную смесь.

Внимание! При кладке печи не допускается применять цемент, раствор на его основе в результате перепада температур растрескивается.

Для отопления дачи подойдет простая модель печи голландки, представленной на схеме ниже:

При необходимости увеличить высоту, чередование рядов с 17 по 21 и с 18 по 22 повторяют нужное количество раз. Это конструкция предназначена для обогрева небольшого помещения до 20 м2. Просторный домик лучше оборудовать более мощной конструкцией печки, обеспечивающей отопление 50 м2. Ее пример размещен ниже:

Достоинства и недостатки

Рассматривая различные варианты отопления небольшого помещения, следует всесторонне изучить каждую модель печки. Среди множества преимуществ печей голландок, можно отметить следующие моменты:

  • Компактные габариты способствуют экономии площади, это особенно важно в малогабаритных домах.
  • Экономный расход стройматериалов, по сравнению со стандартной русской печкой он уменьшен практически вдвое.
  • Сокращенный расход материала обеспечивает облегченный вес конструкции печки голландки по сравнению с классическими моделями печей. В свою очередь отпадает необходимость в оборудовании мощного фундамента, небольшого укрепления основы под печку будет достаточно.
  • При необходимости экономии расход на закупку стройматериалов можно сократить за счет применения для кладки печи бывших в употреблении кирпичей.
  • Печки голландки отличаются быстрым прогревом и замедленным остыванием.
  • Существует возможность модернизировать конструкцию, добавляя нужные элементы по своему усмотрению.

Множественные достоинства печек сопровождают некоторые недостатки, а именно:

  • Невысокий КПД, составляющий менее 50%.
  • В качестве топлива нельзя применять солому, камыши, мелкую древесину и другие виды легкого топлива.
  • После розжига топлива заслонку в печи необходимо держать в закрытом состоянии, иначе быстрое сжигание спровоцирует ускоренный процесс потери тепла.

Как видите, незначительные сложности не могут затмить всех достоинств необычной конструкции печки голландки, которая способна стать спасательной соломинкой при решении вопроса отопления малогабаритного помещения.

bouw.ru

Фото +[80 Уютных Реализаций в Доме] #2018

Печь-голландка, без сомнения, один из самых лучших дровяно-угольных отопительных приборов

Далеко не каждый среднестатистический житель современного города знает, что такое печь голландка фото, которой он видит впервые. Он может лишь догадываться, что это за сооружение из кирпича. Но ранее многие жители знали лишь о таких печах, а сейчас их можно встретить в постоянных или временных постройках довольно редко, что, однако, не умаляет преимущество данного типа печей.

Содержание:

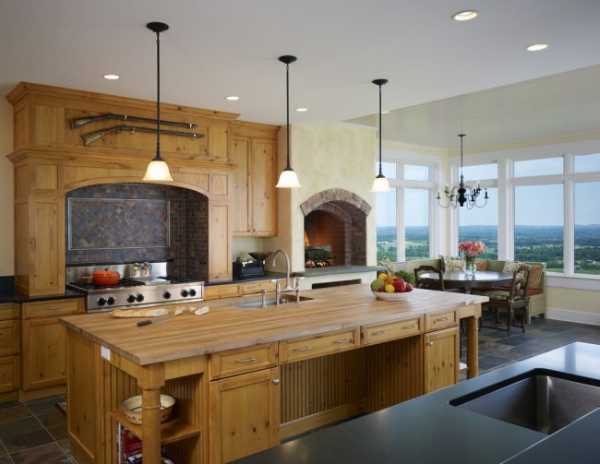

Печь голландка в интерьере уютной кухни

Красивая кухня в стиле шале

Стиль модерн в интерьере кухни

Исторические факты

Игра контрастов в дизайне современной кухни

На самом деле, печи голландки используются и сейчас, хотя им на смену и пришли различные отопительные котлы. Ранее же люди были попросту лишены альтернатив. Голландки ставились в домах, точнее избах и теремах, как более современная альтернатива русским печам. Их кардинальным отличием от предшественников была одна характерная черта – наличие дымохода, который в русских печах полностью отсутствовал и дым, образовывавшийся в процессе топки, либо заполнял жилище, либо выпускался через специальное отверстие в ближайшей стене, так называемое, слуховое окно.

Инициативу внедрения новых отопительных конструкций на то время проявил российский царь Петр Первый, прибывший из Европы. Проблемой для местных жителей же было то, что подробных инструкций, рекомендаций и технологий кладки таких печей не было. В то же время существовал набор определенных принципов, которые позволяли создавать аналогичные конструкции. При их абсолютном внешнем сходстве они моги иметь абсолютно разные внутренние структуры, и лишь позднее они могли быть стандартизованы, унифицированы и доработаны таким образом, чтобы их можно было легко создавать по набору схем без длительного обучения мастера печника.

Голландка необычайно проста в сооружении

Красивый интерьер в стиле кантри

Великолепная отделка печи голландки мозаикой

Некоторые известные конструкторы даже успели создать в свое время популярные и достаточно эффективные в плане обогрева жилья модели. В результате они обзавелись целым набором преимуществ, которые и привлекли к ним особое внимание.

Декоративное оформление

Печь голландка, отделанная декоративным камнем, смотрится очень красиво

Кроме наличия трубы подобные конструкции выделяет еще и внешнее оформление. Это может быть не просто прямоугольник в сечении. Печь голландка круглая – далеко не редкость. Но во внешнем виде не только форма имеет значение. Наружная отделка таких печей радует многообразием. Встречаются просто обмазанные глиной печи, подобно деревенским русским, но чаще всего это все же керамика. Ранее для этого создавали даже специальные плитки, называемые изразцами.

Штукатурка в качестве отделки печи

Кухня белого цвета смотрится очень просторной

От того, как выглядят печи голландки, цена их и зависит. Чем она сделана аккуратнее, и чем дороже ее отделка, тем, соответственно и выше ее стоимость. Сейчас такие печи мастера плитками обклеивают нечасто. В качестве декоративного материала все чаще применяется керамический облицовочный кирпич. При этом он позволяет сэкономить и на базовых стройматериалах, поскольку основная конструкция за некоторым исключением также может выполняться именно из декоративных кирпичиков. При желании можно использовать даже особые кирпичи с тисненным рисунком или даже декоративной кладкой из аналогичных материалов. Все зависит от опыта мастера и тех материалов, которые имеются в наличии.

Такие печи белят и даже красят с использованием термостойких декоративных покрытий, но это не так важно, поскольку функциональность чаще выходит на первый план.

Красивая кухня с элементами стиля прованс

Голландка в интерьере шикарной кухни в стиле модерн

Чтобы печь не занимала много места, ее лучше расположить в углу

Печь голландка с плитой, фото которой можно найти повсеместно, встречается довольно часто, особенно в дачных поселках, куда проводить газ и электричество попросту нерентабельно.

Различия в конструкции

Некоторые печи голландки позволяют готовить в них еду

Из описано выше следует, что не только по декоративному признаку можно различать печи голландки. Они отличаются и по конструкции. Это особенно заметно, когда печь используется не только для обогрева жилья, но и для приготовления пищи или заготовок на зиму. К примеру, нередко подобные конструкции снабжаются специальными нишами и открытыми шкафами, в которых без особых сложностей можно заготавливать на зиму в больших количествах ягоды, грибы, сухофрукты для себя и сухари для домашних животных.

Комфортная и очень просторная кухня в светлых тонах

Печь голландка, расположенная на террасе загородного дома

Интересное сочетание бирюзового и коричневого цветов в интерьере кухни

Но особая редкость, которую можно встретить в наши дни — печь голландка с камином. Суть ее в том, что большого количества тепла от нее невозможно получить, как от других каминов. В первую очередь потому, что топочное отверстие в связи с особенностями конструкции не получается сделать достаточно большим. Но в то же время такие камины весьма аккуратные и чистые, поэтому их декоративные свойства более заметны.

Великолепная кухня в стиле прованс

Интересно, что печь из кирпича голландка вполне демократична. Ее можно создавать из цельного кирпича, половинчатого и кусков, составляющих три четверти оригинального объема. При этом встречаются кладки, которые включают все три варианта, каждый из которых выполняет свою функцию. Куски используются для внутренней части кирпичной конструкции, а цельные – для наружной составляющей, каркас — для основы.

Основы создания

Печь голландку очень часто располагают в зоне отдыха для приготовления пищи

Как и большинство народных изобретений может сооружаться печь голландка своими руками. Проблем в этом не будет, если учитывать несколько действительно важных деталей.

Инструменты для кладки кирпича

В отличие от некоторых вариантов печи голландки требуют наличия собственного фундамента. Его желательно формировать еще на стадии строительства дома. Если же его нет, придется разбирать часть пола, создавать подушку из песка или щебня и сооружать отдельный фундамент. В нем обязательно должна присутствовать арматура для того, чтобы выдерживать хоть и небольшой, но все же вес. Поэтому также важно, чтобы фундамент этот был монолитным. Его не обязательно делать из кирпича, но когда его высота практически сравняется с уровнем пола, понадобится создать подсыпку из песка сверху.

Ее толщина может колебаться в диапазоне 3-5 сантиметров. Под подсыпку обязательно укладывается битумная изоляция. Также это может быть рубероид и несколько слоев пергамина. Они необходимы для того, чтобы уберечь печь от переувлажнения в период, когда она не протапливается.

Один из вариантов фундамента печи голландки

На следующем этапе конструкция начнет обретать первые ряды настоящей кладки. Печь голландка, порядовка которой будет сделана по всем правилам, будет именно обогревать жилище, а не просто уносить тепло через трубу на улицу. Поэтому требуется, чтобы на печь голландка схема готовилась заранее, а не создавалась по ходу кладки кирпичей.

Печь голландка: фото деталей кладки и важная информация

Мелкая мозаика в отделке печи голландки

Дизайн голландки будет зависеть от того, что больше подходит к интерьеру

Стоит отметить, что из основных элементов, которые используются при строительстве, кроме одного-двух видов кирпича потребуются также:

  • Качественная глина без примесей.
  • Техническая вода.
  • Песок.

Глина для раствора должна быть качественной и без примесей

Обязательными также являются такие детали как:

  • Колосники.
  • Дверцы.
  • Заслонки.

Отделка кирпичной печи декоративным камнем смотрится очень красиво

Скандинавский стиль в дизайне кухни

Печь голландка с высокой трубой в современном интерьере

Если с основными материалами в ряде регионов проблем нет, то металлические конструкции придется покупать дополнительно. Полезно также знать, что для печной кладки могут использоваться вторсырье, к примеру, целые кирпичи из старой печки, которая использовалась ранее.

Если для кладки фундамента вполне может использоваться цементный раствор, то с печной кладкой это уже невозможно. Должна использоваться только глина, приготовленная по соответствующей технологии. Так, очищенную от посторонних включений глину замачивают водой на несколько часов. Она должна за это время набухнуть и приобрести эластичность. Излишки влаги потребуется слить, и после этого добавить в глину песка.

Пропорции песка и глины у каждого мастера могут быть свои, но чаще всего используется сочетание на часть глины – одна часть песка. Также встречается сочетание на часть глины – две части песка.

Печь голландка с термометром

Голландка с отделкой из металла смотрится очень интересно

Глиняно-песчаную смесь доводят до однородного состояния и разбавляют водой до консистенции густой каши. С мастерка она при смешивании должна отходить, оставляя на нем заметный след с небольшими комками.

Пошаговые инструкции

На следующем этапе после укладки фундамента уже начинается порядовка. Желательно между этими этапами сделать технологическую паузу, чтобы фундамент обрел первоначальную твердость.

Укладка первого ряда

Совет! Важную роль в кладке играет схема. Если не учитывать некоторые ее детали, то качественно отапливать печь не будет.

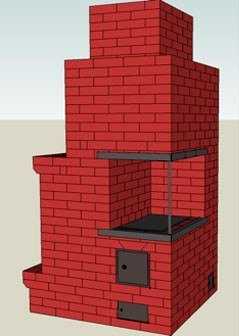

Схема постройки голландки

Первые ряды, а именно 1 и 2 служат основанием. Следующие ряды включают уже частично ходы, зольник и наружную обшивку. Важно, что часть печи, а именно топка и зольник выполняются именно из огнеупорного кирпича, который не даст трещин при высоких температурах, в то время как ходы и наружная обшивка могут сразу изготавливаться из керамического легко отдающего тепло кирпича.

Укладка второго ряда и поддувала

Совет! Чтобы все ряды укладывались одинаково ровно, стоит использовать отвесы. Их использование вовсе не требуется, если использовать для печи металлический каркас, выполняющий роль одновременно обшивки и опалубки.

При укладке кирпича стоит пользоваться отвесами и уровнем

Следующие 2 ряда, а именно 3 и 4, не являются монолитными, а образуют уже зольник, поэтому в передней части уже устанавливается его дверца. Ее стоит закрепить в кладке проволокой.

Установка зольника

В пятом ряду потребуется установить колосники, которые будут просеивать жар из топки. Следующие ряды будут образовывать перекрытие зольника, топочную, в которой, как и в предыдущем случае потребуется установить дверцу. И лишь начиная с 14 ряда кирпичей, будет формироваться перекрытие и ходы.

Печь голландку можно построить своими руками

Установка перекрытия для поддувала

Для постройки печи необходимо использовать жаростойкий кирпич

В 16-17 ряду рекомендуется установить прочистное отверстие, через которое будет удаляться сажа, образуемая в результате сжигания. Верхние ряды будут образовывать змеевик, который будет завершаться к 24 ряду.

Печь голландка обладает высокой пожаробезопасностью

Окончание работ

Место соединения печи и трубы необходимо оборудовать заслонкой для регулирования тяги

Приближение к окончанию кладки ознаменует 25-27 ряды, которые будут плавно переходить к трубе. Поэтому в 29 ряд стоит установить задвижку, с помощью которой будет регулироваться тяга. Но стоит отметить, что печь может составлять и более 30 рядов. История подтверждает существование печей, ходы которых простирались на 4 и даже 5 этажей здания. Такая уникальная ситуация сложилась потому, как в самой Голландии подобные печи устанавливались для того чтобы обогревать малые по наземной площади, но все же высокие здания и сооружения. Это связывается с тем, что Нидерланды страна весьма небольшая по площади, и местным жителям буквально приходилось отвоевывать у стихии свои земли.

Труба и ее части

Если проект печи предусматривает наличие варочной поверхности, то она обычно находится непосредственно над топкой. Это позволяет максимально эффективно использовать тепло от такой печи, поскольку теплоотдача ее весьма невелика. Так, КПД такой конструкции редко превышает 40%, поэтому в ряде случаев мастера ее дополнительно совершенствуют. К примеру, к таким печам иногда подключают паровое или водяное отопление.

Стоит отметить, что верхние ряды печи укладывают после первичной ее растопки. Делается это для того, чтобы кладка быстрее высыхала и не давала трещин. Аналогично производится и декорирование, если оно предусмотрено. Штукатурка и побелка высыхают так значительно быстрее.

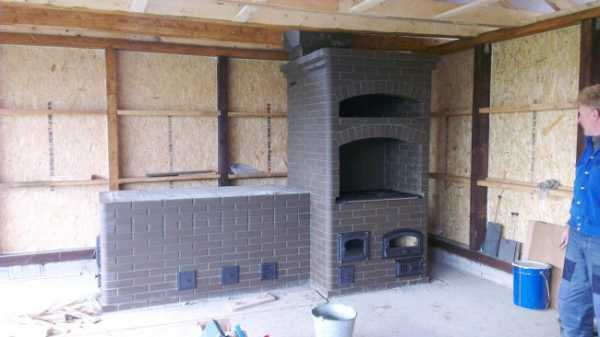

Печь с лежанкой своими руками

Некоторые вариации голландок также обшивают железом, которое в результате и является декоративным слоем.

Выводы и напутствие

Печь голландка гораздо удобнее русской печки, ведь по габаритам она намного меньше, а прогревается значительно быстрее

Количество каналов змеевика такой печи не ограничивается, но все же зачастую берется три восходящих и три нисходящих потока. Поэтому, как видно, трудоемкость печной кладки напрямую зависит от того насколько сложна ее конструкции и как велики ее габариты. В целом же подобную конструкцию можно осилить за 2-3 дня без учета подготовительных мероприятий при наличии соответствующих навыков. Если же навыков немного, либо полностью отсутствует свободное время на собственноручную реализацию проекта, стоит обратиться к профильным специалистам – профессионалам, которые за умеренную плату смогут реализовать все задуманное вами.

Печь голландка будет удобной, экономной и эргономичной как на даче или в коттедже, так и в бане

Не забудьте также и то, что даже при наличии отменных навыков гарантировать качественный результат помогут лишь качественные материалы и соблюдение технологии работы. В противном случае вся проделанная работа будет бесполезной и в результате с началом очередного отопительного сезона придется вновь и вновь переделывать заново всю работу и повторно тратиться на работу мастера и материалы. Такой вариант не исключен и в том случае если вы делаете печь впервые, поэтому обязательно продумайте все детали и по возможности получите максимум информации от специалистов.

happymodern.ru
