Инфракрасный бесконтактный термометр (пирометр) GM320. Пирометр бесконтактный

Пирометр - что это? Бесконтактный пирометр

В последнее время широкое распространение получил прибор, который называется "пирометр". Что это за устройство и в чем его суть? Его предназначение — измерение температуры объекта на определенном расстоянии от него.

При помощи пирометров можно безопасным способом получить показатели температуры труднодоступных или раскаленных предметов, поэтому они являются незаменимыми помощниками на любом промышленном производстве. Ведь часто бывают ситуации, когда просто невозможно подойти к объекту измерения, или же он представляет опасность для здоровья людей.

Немного истории

Первый пирометр (что это за устройство, читайте ниже) был изобретен голландским физиком Питером ван Мушенбруктом. Эти приборы могли измерять температуру тел только визуально. Основные расчеты составлялись из обработки данных об изменении цвета и яркости раскаленного предмета. Конечно, эти показатели не были достаточно точными. В настоящее время функциональность таких приборов значительно расширилась, это позволило измерять температуру не только нагретых предметов, но и тех объектов, у которых этот показатель не превышает 0 градусов. Например, инфракрасный пирометр Optris измеряет температуры в диапазоне от -32 до +9000С.

Совершенствование этих приборов началось в 60-х годах XIX века. Данная отрасль успешно развивается и в настоящее время. Благодаря активным разработкам, появилась возможность производить промышленные пирометры, которые оснащались высокими техническими характеристиками. При этом с освоением нанотехнологий размеры устройств с каждым годом становились все меньше, что делало их использование максимально удобным.

Первая портативная модель пирометра была разработана в 1967 году ведущей американской компанией Wahl. Именно она послужила прототипом современных инфракрасных устройств. Внедрение новых технологий и разработок позволило усовершенствовать работу пирометра. Основной ее принцип строился на определении тепловой энергии, которую излучал объект. С широким внедрением данных приборов появилась возможность измерять дистанционно температуру как жидких, так и твердых тел.

Термометр-пирометр сегодня классифицируется по нескольким важнейшим параметрам. Давайте рассмотрим их подробно.

Главные признаки

По данному критерию можно выделить три основных вида:

• Яркостные. Температура нагретого предмета определяется путем сравнения его цвета и оттенка эталонной нити.

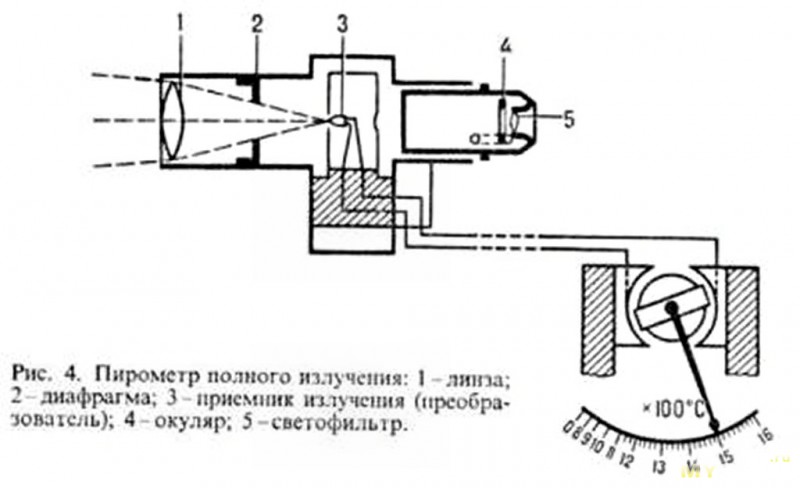

• Радиационные. Такие пирометры определяют температуру объекта по мощности его теплового излучения.
• Цветовые. Эта разновидность прибора оценивает температуру предмета на основе цветового отражения его поверхности в различных спектрах.

Диапазон температур

Для того чтобы получать точные показатели температур, необходимо правильно подобрать пирометр. Что это означает? Данное устройство имеет два типа модификаций:

• Низкотемпературные. Пирометры подобного типа способны измерять только отрицательные температуры объектов.
• Высокотемпературные. Эти устройства выполняют оценку только нагретых предметов. Поэтому у таких приборов одним из важнейших параметров является предельная температура измерений.

Тип исполнения

Бесконтактный пирометр также классифицируется по типу назначения:

1. Портативные модели представляют собой карманную разновидность этих устройств. Такие приборы незаменимы тогда, когда при измерении температуры объекта к нему невозможно подойти на достаточное расстояние. Пирометры подобного рода оборудуются небольшим экраном, позволяющим отображать текстовую и графическую информацию.
2. Стационарные устройства. Пирометры стационарного типа применяются для высокоточных измерений. Такие устройства являются востребованными крупными промышленными предприятиями, где требуется постоянный контроль за температурными показателями производства.

Рекомендация: сотрудникам, которые делают замеры температур очень часто, перед приобретением прибора рекомендуется обратить внимание на пирометры инфракрасные. Не помешает также сравнить основные характеристики и стоимость нескольких образцов, доступных на рынке. Ниже предоставим краткое описание четырех видов инфракрасных пирометров.

Одноцветные модели

Инфракрасный (одноцветный) пирометр предназначен для измерения одной волны тепловой энергии. Данные модели недорогие, являются идеальным портативным вариантом. Принцип их работы очень простой: достаточно навести пирометр на объект и нажать соответствующую кнопку. Их бесспорным преимуществом является возможность проводить замеры температур с любого расстояния.

Данные приборы имеют ограничение по измерению диаметра пятна, а также очень чувствительны к загрязненности окружающей среды. Именно эти недостатки значительно уменьшают сферу их применения, например, в задымленном или очень влажном помещении одноцветный пирометр будет работать некорректно.

Инфракрасные термопары

Одной из упрощенных разновидностей инфракрасных пирометров является термопара. Основная особенность данного прибора заключается в отсутствии сложной электроники, которая используется для усиления получаемого сигнала. Именно это стало его неоспоримым достоинством, которое предоставило уникальную возможность для применения данного прибора. Принцип работы термопара достаточно прост: получаемое излучение преобразуется в термопарный нелинейный сигнал.

Преимущества:

• низкая стоимость;
• хорошая совместимость с измерительными приборами;
• показатель максимальной температуры выше, чем у других моделей.

Также стоит обратить внимание и на недостатки. В принципе, их только два:

• погрешность более 2%;
• широкий спектральный диапазон.

Двухцветный пирометр – что это такое?

Данный прибор появился сравнительно недавно. Это более усовершенствованная модель, которая измеряет значение двух и более излучаемых волн. Преимуществом двуцветного пирометра, которое значительно отличает его от традиционных инфракрасных устройств, является возможность работать в разных цветовых спектрах. Именно эти показатели позволяют пользоваться с этим прибором в загрязненных местах, так как на него не влияет наличие посторонних веществ, типа дыма, газа, пара и других. Также данный пирометр незаменим в работе с показателями черноты, он с точностью определит температуру твердого металла, переходящего в жидкое состояние.

Оптоволоконные пирометры

Принцип работы данных устройств идентичен традиционным пирометрам. Отличие состоит только в наличие оптоволоконного кабеля, по которому транспортируется световой поток. Преимущество такой комплектации заключается в том, что данный шнур можно произвольно изгибать. Благодаря этому появляется возможность производить замеры температуры в самых труднодоступных местах.

Оптоволоконные пирометры широко используются в местах с повышенным электромагнитным полем, где традиционные модели полностью бессильны. Такие приборы оснащены фиксированным фокусом. Он позволяет замерять излучение тепловой энергии с минимальным диаметром пятна от 0,1 мм. Однако такой фокус устанавливает ограничения в расстоянии: для проведения точного измерения необходимо четко соблюдать указанную в инструкции дистанцию.

Пирометр лазерный

Для того чтобы проводить замеры на большом расстоянии, производители установили на пирометры лазерные прицелы. Они бывают нескольких видов.

1. Лазерное устройство с одним лучом дает возможность прицеливать пирометр только в центр пятна тепловой энергии. В зависимости от моделей данных приборов, зона чувствительности может иметь погрешность в 1-2 см. Такой дефект наиболее часто встречается в недорогих устройствах.
2. Пирометр лазерный с двойным лучом позволяет определить размеры и местоположение измеряемого объекта. Использовать вблизи не рекомендуется, так как показатели чаще всего сильно завышены.
3. Круговые прицелы – наиболее точные приборы, эффективно работающие на разных расстояниях и с любыми размерами измеряемого пятна.

Инструкция

Приобретая данное устройство, необходимо проверить, есть ли в комплекте инструкция. Пирометр – сложный прибор, поэтому самостоятельно разобраться с функциями будет достаточно трудно. В инструкции описываются важные пункты, которые нужны для правильной работы. Вот некоторые из них:

• типы выходов и программное обеспечение;
• данные о погрешностях;
• показатель инерции;
• тип фокуса;
• температурный режим;
• спектральный диапазон;
• коэффициент излучения и др.

Применение пирометров

Пирометры инфракрасные широко применяются в разных отраслях:

• в тепловой энергетике — когда к нагретому предмету приблизиться невозможно;
• в электроэнергетике — пирометры применяются для непрерывного контроля за объектами и обеспечения противопожарной безопасности в процессе их эксплуатации;
• в различных лабораторных исследованиях — при отсутствии возможности дотронуться до исследуемого предмета, или когда измерение его температуры не получается выполнить обычным способом;
• в строительстве — пирометры используются для определения мест теплопотерь в домах и зданиях жилого и промышленного назначения, а также на теплотрассах с целью быстрого обнаружения прорывов.

fb.ru

Инфракрасный бесконтактный пирометр Benetech GM550

Инфракрасный пирометр Benetech GM550 предназначен для бесконтактного измерения температуры в диапазоне от -50 до +550°С, имеет лазерный целеуказатель для более точного позиционирования.

.

.

Характеристики: Диапазон измерения: -50 ~ +550°С Точность измерения (погрешность): ±1,5°С (±1,5%) Разрешение — 0.1°C (0.1°F) Оптическое разрешение (отношение диаметра пятна визирования к расстоянию между пирометром и объектом) — 12:1 Коэффициент эмиссии — 0,95 (фиксированный) Представление температуры – градусы (°С) и фаренгейты (°F) Отображение – монохромный дисплей Встроенная подсветка – да, отключаемая Память настроек — да Автовыключение – да (7 секунд) Позиционирование (наведение) – лазерный целеуказатель (красная точка) Быстродействие – менее одной секунды (500мс) Питание – 9В батарея тип крона. Размеры – 150мм*100мм Срок службы батареи: без лазера: 22 часа; с лазером: 12 часов

Пирометр поставляется в прозрачной блистерной упаковке. На лицевой стороне нанесено наименование прибора и его характеристики.

На обратной стороне указаны различные особенности и наклейка продавца. Видно, что в комплекте поставки отсутствует батарейка. Ее необходимо приобрести отдельно.

В комплект поставки входит подробная инструкция на английском языке с описанием всех функций и характеристик.

Инструкция

С каждой стороны пирометра нанесена наклейка с наименованием модели, диапазоном измерения, предупреждениями и схемой оптического разрешения. Оно здесь 12 к 1. Так, согласно схеме, на дистанции 1,5 метра, круг замера будет диаметром 13,2 см.

В задней части расположен монохромный дисплей с подсветкой для вывода замеряемой температуры. Вокруг дисплея присудствуют три кнопки: включение/отключение подсветки, включение/отключение лазерного целеуказателя и переключение отображаемой температуры в градусах/фаренгейтах.

Пирометр изготовлен из прочного пластика. Качество сборки хорошее, в руке лежит удобно. Форма корпуса выполнена в форме пистолета со спусковым крючком (кнопкой включения пирометра). Пирометр может стоять как вертикально, так и горизонтально, для этого, в нижней части рукоятке, предусмотрен скос. Размеры прибора приблизительно 150х100х45 мм.

В носовой части расположен лазер для прицеливания и инфракрасный датчик.

Питается пирометр с помощью 9 В батарейки типа «Крона». Не очень удачное решение, данный тип батарейки не самый распространенный и о ее покупке необходимо позаботится заранее.

Отгибаем крышку батарейного отсека в рукоятке пирометра.

Устанавливаем батарею согласно обозначениям полярности. Готово.

Процесс работы с пирометром очень простой — достаточно направить пирометр на нужную область (точку укажет встроенная лазерная указка) и нажимаем спусковой крючок. Раздастся звуковой сигнал и на экране отобразится искомая температура. Собственно все просто. Если постоянно держать нажатым спусковой крючок, то замер будет производится в непрерывном режиме. Автоотключение прибора происходит через 7 сек.

В качестве тестирования данного изделия необходимо выяснить, насколько корректно пирометр замеряет температуру. В характеристиках производитель указывает погрешность в ±1.5% или ±1.5°С.

Стоит еще отметить, что пирометр GM550 не имеет возможности изменять коэффициент эмиссии, он здесь фиксированный — 0,95. Данная функция позволяет точнее подстроится под конкретный материал, будь то дерево (0,94), металл (0,77), стекло (0,94), асфальт (0,93), камень и прочее. Параметр 0,95 прекрасно подходит для дерева, пластика, камня, стекла и резины. То есть пирометр GM550 будет измерять их точнее, чем другие материалы. Это все теоретически, разумеется.

Во первых произведем измерение температуры кипящей воды. Должны быть 100°С. Тут как бы все точно. Придраться не к чему. Хотя мне пришлось несколько раз произвести замер, на дисплее выходило то 101°С, то 102°С. Видимо вода прозрачная и замер происходил со дна кастрюли. Понятное дело — там горячее.

Далее в теплую воду кидаем пару градусников для верности и измеряем температуру воды. Градусники показали 39,8°С, пирометр — 39,2°С. Показания в пределах погрешности. Хотя на данный показатель вышел также не сразу. Прибор то показывал 38,5°С то 38,8°С. Прозрачная вода все же вносит свои коррективы. Нужно было ее подкрасить…

Пробовал измерять температуру тела. Понятно, что для данной задачи он не подходит, но все же, интересно же. На лбу показывает 35°С, подмышкой и в ротовой полости 36°С. А вот на внутренней стороне обеих щек точно 36,6°С. Так что, теоретически, им можно замерить температуру тела.

Заключение.

Benetech GM550 — неплохой бытовой пирометр для измерения температуры материалов не требующей высокой точности. К покупке рекомендую.

Всем удачный покупок.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Инфракрасный бесконтактный термометр (пирометр) GM320

Здравствуйте. Предлагаю обзор бесконтактного инфракрасного термометра, т.н. пирометра GM320. Обзоры этой модели пирометра уже не раз были на этом ресурсе, например вот, вот или вот. Надо признать, что обзоры хорошие, поэтому тяжело будет написать что-то новое, но я попробую. В обзоре помимо фотографий «внутри» и «снаружи», еще и тестирование в 2-х точках перехода воды из жидкой фазы в твёрдое состояние и газообразное, а также измерение тока потребления.

Немного теории:

Принцип действия бесконтактного термометра заключается в измерении силы теплового излучения, исходящего от объекта преимущественно в диапазонах видимого света и инфракрасного излучения.Обозреваемый пирометр претерпел одно непринципиальное изменение — замена аналоговой измерительной головки на АЦП с ЖК дисплеем. Также необходимо отметить, что тепловое излучение, исходящее от объекта, зависит не только от температуры последнего, но и от «степени черноты объекта» (коэффициента эмиссии или коэффициента излучения). Из Википедии:Коэффициент эмиссии ε (коэффициент излучения, степень черноты) — способность материала отражать падающее излучение. Данный показатель важен при измерении температуры поверхности с помощью инфракрасного термометра (пирометра). Этот показатель определяется как отношение энергии, излучаемой данной поверхностью при определенной температуре к энергии излучения абсолютно чёрного тела при той же температуре. Он может принимать значения от 0 до 1[2]. Применение неверного коэффициента эмиссии — один из основных источников возникновения погрешности измерений для всех пирометрических методов измерения температуры. На коэффициент излучения сильно влияет окисленность поверхности металлов. Так, если для стали окисленной коэффициент составляет примерно 0,85, то для полированной стали он снижается до 0,075.Другими словами, чем светлее и полированней поверхность объекта, тем меньше его коэффициент излучения и тем ниже будут показания температуры пирометра и наоборот, чем шершавее (матовее) и темнее поверхность, тем показания температуры будут выше при одинаковых реальных температурах объекта. Об этому нужно помнить при производстве измерений. По этой ссылке находится таблица значений коэффициантов излучений разных материалов. Думаю теории достаточно, пора переходить к обзору самого пирометра.

Упаковка и комплектация:

Комплект состоит из: — пирометра; — 2-х батареек типоразмера «ААА»; — инструкции на китайском языке; — рекламного буклета; — гарантийного талона.

Батарейки:

Обычные солевые батарейки типоразмера «ААА»

Инструкция:

Т.к. инструкция только на китайском языке, то всю её приводить не вижу смысла, приведу только 2 момента из нее: описание символов на ЖК дисплее и зависимость «видимого пятна» от расстояния. Символы: А — режим фиксации показаний температуры; B — режим измерения температуры; C — лазерная подсветка включена; D — подсветка ЖК индикатора включена; E — батарея разряжена; F — вывод температуры в градусах Фаренгейта; G — вывод температуры в градусах Цельсия; H — температура. Зависимость «видимого пятна» от расстояния:Отношение диаметра «видимого пятна» к расстоянию между объектом и пирометром называется оптическим разрешением или показателем визирования. Тут главное правило: размер объекта должен быть больше, чем «видимое пятно», иначе в объектив пирометра будет попадать фоновое излучение, что приведёт к увеличению погрешности.

Пирометр:

Общий вид, размер и вес: Параметры и характеристики: * Модель: GM320 * Диапазон измерения температуры: -50...330°С (-58...626F) * Точность: около 5% или около 1.5° * Разрешающая способность: 0.1° * Повторяемость: 1% или 1° * Коэффициент эмиссии: 0.95 * Оптическое разрешение: 12:1 * Рабочая температура: 0~40°С (32~104°F) * Рабочая влажность: 10~95% R.H. * Размеры: примерно 140 * 70 * 38 mm * Вес с батарейками: 125g

Внутренности:

Чтобы разобрать корпус, необходимо снять крышку отсека батареек, открутить 2 самореза (обозначены стрелками) и снять черные накладки спереди и сзади корпусаВ переднюю накладку встроен лазерный диод, который крепится дополнительным саморезом:На пирометрический сенсор в металлическом корпусе надета чёрная пластиковая трубка. Между этой трубкой и корпусом сенсора установлена линза Френеля. На печатной плате помимо дискретных элементов установлена бескорпусная микросхема, кристалл которой залит чёрным компаундом.

Проверка точности измерений:

В чашке вода со льдом (температура 0°С)

Измерение температуры воды в термопоте:100°С увидеть не удалось, тут дело либо в погрешности, либо в коэффициенте эмиссии.

Измерение температуры в морозильной камере:

Измерение потребляемого тока:

Каждый подход состоит из 3-х измерений, слева-направо: «режим измерения», «режим фиксации показаний», «спящий режим». С включенной лазерной подсветкой и подсветкой ЖК индикатора: С включенной лазерной подсветкой и выключенной подсветкой ЖК индикатора: С выключенной лазерной подсветкой и выключенной подсветкой ЖК индикатора: Из представленных измерений видно, что сам пирометр потребляет около 1 мА, всё остальное — подсветки.

Область применения портативных пирометров:

Электроэнергетика. Низкотемпературные портативные пирометры активно используются для диагностики контактных соединений, а также для оценки состояния линий электропередач, трансформаторов, радиаторов и изоляторов. С помощью пирометра можно легко выявить участок перегрузки кабеля и других элементов электропроводки, и быстро локализировать это место.Теплоэнергетика. В теплоэнергетике пирометры применяются для температурного контроля теплотрасс, определения мест нарушения теплоизоляции, прохождения теплотрассы, а также определения места поломки — если, к примеру, прорвало трубу с горячей водой. Также эти приборы незаменимы при проверке качества теплоизоляции помещений.Строительство. Если говорить о строительстве, здесь с помощью компактных переносных пирометров определяют теплопотери в жилых зданиях, а также различных строениях промышленного назначения. Кроме того, с ними удобно находить разрывы в теплоизоляционной оболочке стен.Металлургия и машиностроение. Бесконтактный способ измерения температуры великолепно подходит для контроля над металлургическими процессами — ковке, прессовке, правке и пр.Наука. При проведении лабораторных исследований активных веществ в агрессивных средах, а также в тех случаях, когда контактный способ измерения температуры может нарушить чистоту эксперимента, без пирометров не обойтись (к примеру, контактный метод измерения температуры может повредить объект измерения, если он чересчур хрупкий, или же привести к значительным теплопотерям). Также компактные пирометры используются космонавтами для контроля и при проведении опытов.Быт. В быту портативные пирометры могут использоваться для измерения температуры тела, пищи при приготовлении и т.п.

Удачи!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

Инфракрасный бесконтактный пирометр

Приветствую всех, как вы наверное уже поняли, сегодня пойдет речь о инфракрасном пирометре.

Пирометры — это приборы, предназначенные для бесконтактного измерения температуры на расстоянии. Пирометры могут мгновенно измерять температуру как твердых предметов, так и сыпучих, а также жидкости.

Очень давно хотел купить себе, в основном для нужд обзорщика и радиотехники (измерять какие компоненты перегреваются и т.д.), погрешность в 1.5% меня вполне устроило.

Заказ был оплачен 2 декабря, 8 декабря посылка покинула Шеньчжень и уже 29 декабря я получил свой заказ.

Приехал пирометр в стандартной упаковке, с пупырчатой плёнкой внутри. Сам прибор в своей родной блистерной упаковке. Дополнительную защиту продавец решил не делать, но товар пришёл в целости и сохранности.

Внутри упаковки, помимо пирометра можем увидеть батарейки, так же инструкцию (на английском языке).

Давайте взглянем на прибор поближе.

Питается прибор от двух мизинчиковых батареек (1,5V)/аккумуляторов (1,2V) формата ААА. Для установки/замены элементов питания необходимо потянуть верх черную пластиковую накладку ручки.

Технические особенности инфракрасного пирометра GM320:

— Диапазон измерения: -50 ~ +380°С (-58 ~ 716°F) — Точность измерения (погрешность): ±1,5°С (±1,5%) — Разрешение — 0.1°C (0.1°F) — Показатель визирования (отношение диаметра пятна визирования к расстоянию между пирометром и объектом) — 12:1 — Коэффициент эмиссии — 0,95 (фиксированный) — Представление температуры – градусы (°С) и фаренгейты (°F) — Отображение – 1,2” монохромный дисплей — Встроенная подсветка – есть, отключаемая — Автовыключение – есть (7 секунд) — Позиционирование (наведение) – лазерный целеуказатель (красная точка) — Быстродействие – менее одной секунды (500мс) — Питание – 2 элемента ААА/10440 (мизинчики) по 1,5V (либо аккумуляторы 1,2V) — Размеры – 150мм*90мм — Вес – 100гр (без аккумуляторов)

Есть модели дороже, верхняя граница которых больше (550 градусов, 900 градусов и выше). Круто, конечно, но где ж я дома такую температуру возьму даже при всем желании?)

Одним из важных параметров пирометра является оптическое разрешение пирометра — отношение расстояние до объекта к размеру пятна измерения. Иными словами, при расстоянии до объекта 1,2 м, пирометр будем определять температуру на окружности радиусом 0,1 м (10 см). То есть, в моём случае померить температуру, например, на шпильках трансформатора будет скорее всего проблематично.

Особенности измерений:

От лазера особо смысла я не вижу: луч не совпадает с оптической осью объектива пирометра, к тому же один луч не в состоянии показать диаметр пятна измерения. Поэтому В дорогих пирометрах бывают круговые прицелы с несколькими лазерными лучами, благодаря которым уже точно видны границы пятна измерения и его положение на объекте.

Пирометр весьма компактный: высота всего 15 сантиметров, сделан нормально: пластик не хлипкий, ничего не болтается и не хрустит. Под указательным пальцем находиться «спусковой курок» — однопозиционный переключатель, при нажатии на который устройство начинает работать.

Элементы управления.

Начнем с того, что инфракрасный пирометр GM320 включается нажатием спусковой кнопки (готов начать измерять, примерно за пол секунды), выключается автоматически, приблизительно через 7 секунд после последнего нажатия курка. Левая кнопка (треугольник) предназначена для активизации лазерного указателя. Средняя (красная кнопка) позволяет переводить температуру между С (цельсия) и F (фаренгейт). Кнопка справа отвечает за подсветку дисплея.

Процедура измерений.

Во время нажатия курка, пирометр сканирует поверхность (На экране появляется иконка «SCAN») показывая текущую температуру (т.е. измерение идет постоянно). Как только вы отпускаете курок, включается функция (HOLD), и данные задерживаются на дисплее.

Тесты.

Convoy S2+ (2.8A)

Первым делом я решил замерить температуру своего фонаря Convoy S2+ (2.8A) в максимальной яркости после 5 минут использования.

Показания пирометра меняются даже при перемещении его на несколько миллиметров.

Кипящая вода

Пирометр располагался на расстоянии ~30 см от поверхности кипящей воды.

В этом тесте температура тоже скакала при малейшем перемещении пирометра: от 99 до 101.5 °C.

Температура батареи отопления

Тест отрицательной температуры

Температура тела

Для измерения температуры тела данный пирометр не расcчитан.

Шея — 35.6 градусов Язык — 36.1 градусов

Вывод:

Хороший выбор, если вам требуется дешёвый пирометр для бытовых измерений. Небольшой, можно кинуть в карман, измерять элементы находящиеся под напряжением. Точность измерений соответствует заявленным 1,5 °C. Теперь мои обзоры будут более информативные.

Надеюсь обзор вам понравился и оказался полезным)

Кролик Арчи

mysku.ru

Инфракрасный бесконтактный пирометр GM320

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о неплохом бюджетном пирометре Benetech GM320. Данный прибор предназначен для бесконтактного измерения температуры в диапазоне от -50 до +380°С, имеет лазерный целеуказатель для более точного позиционирования. На муське уже есть пара обзоров этого замечательного устройства, но я постараюсь добавить что-нибудь свое. Если заинтересовал – прошу под кат. Приехал пирометр в стандартном пакете, оклеенный изнутри пупыркой: Упаковка совсем хилая, края немного помялись, но сам прибор не пострадал: К сожалению, в упаковке не было батареек. Скорее всего, это связано с запретом перевозки аккумуляторов, хотя сам запрет относится преимущественно к литию. Но, думаю, вскрывать и разбираться, какие там элементы питания, никому не охото, поэтому магазин перестраховался и убрал их из упаковки. На картонке есть основные спецификации прибора, все на китайском языке: Внутри упаковки есть инструкция и, скорее всего, гарантийный талон, правда все написано на китайском. Английского, а тем более и русского языка, там нет: Внешний вид прибора: На корпусе прибора имеются основные спецификации:ТТХ: — Производитель — BENETECH — Наименование модели – GM320 — Диапазон измерения: -50 ~ +380°С (-58 ~ 716°F) — Точность измерения (погрешность): ±1,5°С (±1,5%) — Разрешение — 0.1°C (0.1°F) — Показатель визирования (отношение диаметра пятна визирования к расстоянию между пирометром и объектом) — 12:1 — Коэффициент эмиссии — 0,95 (фиксированный) — Представление температуры – градусы (°С) и фаренгейты (°F) — Отображение – 1,2” монохромный дисплей — Встроенная подсветка – да, отключаемая — Память настроек — да — Автовыключение – да (7 секунд) — Позиционирование (наведение) – лазерный целеуказатель (красная точка) — Быстродействие – менее одной секунды (500мс) — Питание – 2 элемента ААА/10440 (мизинчики) по 1,5V (либо аккумуляторы) — Размеры – 150мм*90мм — Вес – 100гр (без аккумуляторов)

Для установки/замены элементов питания необходимо потянуть верх пластиковую накладку ручки. По началу, открываться будет туго, но потом разработается. Как уже упоминал в ТТХ, питается прибор от двух пальчиковых батареек (1,5V)/аккумуляторов (1,2V) формата ААА (мизинчики). На точность тип элементов никак не влияет. Прибор довольно компактный, имеет удобную рукоятку. Ничего нигде не скрипит, не люфтит. Вес прибора небольшой, всего 100гр (с элементами питания около 124гр), что позволяет использовать его на производстве (карман не оттягивает и имеет небольшие размеры): Размеры небольшие, всего (150мм*90мм):Управление:

Управление довольно простое. Всего имеется 3 небольшие кнопки, дисплей и кнопка в виде спускового крючка. При нажатии на спусковой крючек на дисплее сразу же отображается температура объекта в режиме реального времени, на дисплее при этом горит индикатор «SCAN». Дисплей имеет неплохие углы обзора, все показания и функций отображаются на нем: Интервал обновления – полсекунды. При отпускании спускового крючка раздается негромкий сигнал (пип-пип) и последние показания удерживаются на дисплее. При этом горит индикатор «HOLD». Крайняя правая кнопка (3) служит для включения/отключения подсветки. Днем/в освещенном помещении подсветка, в принципе, не нужна, но вечером/в неосвещенном помещении она просто необходима. При включении подсветки, на дисплее загорается значок светящейся лампочки. Крайняя левая кнопка (1) служит для включения/отключения лазерного целеуказателя. Сам лазер включается только при нажатии спускового крючка, если эта функция активирована кнопкой. При этом на экране горит значок лазерного излучения (треугольник с точкой в центре). Средняя/нижняя кнопка (2) – переключение отображаемой температуры в градусах/фаренгейтах. Градусы Фаренгейта широко использовались во всех англоязычных странах до 1960-х годов, после перехода к метрической системе потеряли свою актуальность, но до сих пор распространены в США и Канаде. Кнопки выключения нет, прибор автоматически выключается после 7 секунд простоя. Очень полезная функция прибора – память настроек, т.е. при включении он «вспоминает» параметры настроек. Если до автовыключения прибора была включена подсветка экрана или лазерный целеуказатель, то при следующем включении они также будут включены. Это очень удобная функция. Примеры работы (удержание/замер/без подсветки): Лазерный целеуказатель самый простой, маломощный, около 5мВт. Световое пятно средних размеров. Хоть мощность данного лазера и самая маленькая, ни в коем случае не направляйте его в глаза! В качестве целеуказателя стоит такой простенький лазер на 5 мВт: Яркость пятна отличная, бьёт далеко (можно использовать в качестве лазерной указки): Органы измерения/наведения крупным планом (лазер вкл/выкл):Принцип работы: Принцип действия инфракрасного пирометра основан на измерении абсолютного значения излучаемой энергии одной волны в инфракрасном спектре и выводе показаний в наглядном виде. Некоторые непонятные термины (взято отсюдова) — Оптическое разрешение (другое название — показатель визирования) – это отношение диаметра светового пятна и расстояния до объекта измерения. В технической документации к пирометру обычно указывается конкретное значение показателя визирования или приводится диаграмма направленности: Чем больше величина оптического разрешения (S/D, хотя иногда используют обратную величину D/S), тем более мелкие предметы может различать пирометр. Точность измерения не зависит от расстояния до объекта до тех пор, пока диаметр измеряемого пятна меньше размера объекта. Если же диаметр пятна становится больше, прибор начинает принимать излучение от других объектов, и это оказывает значительное влияние на результаты измерения. На рисунке выше приведены различные варианты расположения пятна визирования: 1) правильное — в этом случае точность определяется исключительно характеристиками прибора и не зависит от расстояния; 2) критическое — диаметр пятна равен размеру поверхности объекта, возможно увеличение погрешности измерения; 3) закритическое — точность измерения значительно падает, измерения проводить не рекомендуется. — Коэффициент излучения или коэффициент эмиссии — способность материала отражать падающее излучение. Этот показатель определяется как отношение энергии, излучаемой данной поверхностью при определенной температуре к энергии излучения абсолютно чёрного тела при той же температуре. В данном приборе он фиксирован (0,95), т.е. «заточен» для измерения температуры с темных матовых поверхностей. Только тогда он выдает заявленную точность. Некоторые коэффициенты излучения:Фото замеров: Сравнение с тремя разными электронными термометрами (спиртового/ртутного, к сожалению, нет): Как видим, погрешность около одного градуса, в пределах нормы (сделаем поправку на коэффициент эмиссии, т.к. датчик блестящий). Ну и традиционный тест кипящей воды (физику не обманешь, вода кипит при 100°С): Мой Convoy S2+ на 2,1А в максимальном режиме, спустя 1/3/5/10 минут после включения (домашняя температура — 20°С, перед тестом включал, не успел остыть): Хоть резьба головы/трубки (корпуса) и промазаны термопастой, тепло передается не так эффективно (вот и первое применение прибора нашлось): Подводя итог, можно сказать, что точность неплохая, для дома этого достаточно.

Возможное домашнее применение (мысли вслух): — как-то давненько я увлекался разгоном компьютера, был у меня самый «разгоняемый» проц Athlon XP торик 1700+ (в те времена еще только входили в моду ПК, двухъядерные процессоры были редкость, ну и средненькая конфигурация стоила недешево, поэтому выгодно было купить «урезанную» версию и разблокировать/разогнать ее до топовой). Гнался мой камень до уровня чуть меньше топовых, где-то до 2600+ с небольшим повышением напряжения, при этом неплохо грелся. Водянка была дорогой экзотикой, качественных кулеров практически не было (в единственном магазине моего города были самые убогие кулеры по конским ценам), поэтому приходилось «прикручивать» что попало, лишь бы железо не перегревалось. Можно было купить конфигурацию чуть помощней, но это выходило заметно дороже. Лучшим вариантом было разогнать базовое железо, а на сэкономленные деньги докупить, к примеру, оперативку и при этом получить еще большую производительность (тогда все «гнали» по шине, одновременно гналась и память). Дак вот, прежде чем собирать системник, нужно было протестировать машину, прогнать тестами и выяснить, есть ли перегрев, тупо щупая все элементы (если с радиаторами все просто, то с силовыми мосфетами и микросхемами памяти обстояло все сложнее). Тогда это приходилось делать руками, некоторые узлы сверяя с термодатчиками (в некоторых моделях их еще не встраивали в кристалл, они находились под процессором, а на северном/южном мосте их и в помине не было). А это могло привести в печальным последствиям, вплоть до выхода из строя комплектующих. Был бы у меня тогда данный прибор, все было бы намного проще. — тестирование различных самоделок на предмет локальных перегревов и их доработка (например, можно точно выяснить, что именно греется в Опусе) — измерение температурного режима электронных компонентов, находящихся под напряжением (популярные БП для светодиодов/ламп или самоделок, на радиаторах присутствует опасное напряжение) — для контроля приготовления пищи (выпечки, например) — совсем спорное применение – контроль температуры воды в чайнике. Я не могу пить кипяток, а холодной воды в кувшине, чтобы разбавить чай, иногда не бывает. По звуку нагрева чайника точно температуру не определишь, а тут жмак – вода нагрета, можно наливать, :-) — использовать в качестве лазерной указки — просто поиграться

Профессиональное применение: — сервис центры по ремонту электроники (можно легко выявить очаги перегрева в различной электронике) — измерение температуры у элементов, работающих под напряжением (нагрев контактов, токоведущих жил, электрической обмотки, радиаторов охлаждения и т.д.) — измерение температуры у элементов, работающих при высокой температуре (оборудование котлов, к примеру) — измерение температуры движущихся элементов (подшипники, втулки, трущиеся детали машин и т.д. — измерение температуры в труднодоступных местах

Плюсы: + приличная точность + бесконтактный способ измерения + довольно низкая стоимость + хорошее качество изготовления + встроенный целеуказатель

Минусы: — низкая точность измерения температуры у блестящих поверхностей — небольшой диапазон измерения

Вывод: отличное устройство за небольшую стоимость. Тем, кто часто что-нибудь конструирует/ремонтирует по электрике, данный прибор станет отличным помощником. Рекомендуется к покупке…

Кисуля:

Кому интересно, еще обзоры:

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

принцип действия, схема и т.д.

Пирометр — это продвинутый прибор для определения температуры любого объекта на основе инфракрасного датчика, который считывает невидимое инфракрасное излучение, преобразует показания в температурные и выводит полученное число на дисплей. Максимальный диапазон измерения — 1000°C. Он так же известен, как бесконтактный цифровой термометр или инфракрасный пистолет.

Пирометр — бесконтактный цифровой термометрРекомендуем обратить внимание и на другие приборы для измерения температуры.

Хотя пирометры сравнительно недавно начали использоваться в промышленности, тем не менее они находят все более широкое применение для измерения температуры, так как они удобны, дают точные показания и более безопасны, чем другие виды температурных датчиков.

Пирометр может быть чрезвычайно полезным для поиска неисправностей в системах, где избыточный нагрев может быть одной из причин. Например, киповец может использовать пирометр для обнаружения нагретого участка на монтажной плате, не отключая цепь от источника питания либо в непосредственной близи от цепей под напряжением. Также пирометр отлично подойдет для поиска неисправностей в любом оборудовании с вращающимися частями, так как измерение с его помощью не подвергает киповца опасности соприкосновения с вращающимися частями.

Принцип работы пирометра

Основными частями инфракрасного устройства являются: линза, ИК-приемник и дисплей температурных показаний. Инфракрасное излучение, идущее от горячего объекта фокусируется линзой и подается на ИК-приемник.

Упрощенное изображение ИК-датчика и горячего объекта ИК-приемник ИК-температурного датчика может представлять собой полупроводниковый материал, термопару или термобатарею (группа термопар, соединенных вместе последовательно). Схема термобатареи

Когда ИК-приемник температурного датчика нагревается, то генерируется напряжение (имеется ввиду, что это термопара или термобатарея) или меняется сопротивление (если речь идет о полупроводниковом материале). Изменение величины напряжения и сопротивления затем преобразуется в соответствующие температурные показания и отображаются на шкале прибора. Если температура объекта уменьшается, то его инфракрасное излучение уменьшается и в данном случае меняющаяся величина сигнала сопротивления и напряжения, посылаемого в приемник будет отображена на шкале как уменьшение температуры.

Для того, чтобы определить температуру объекта бесконтактный цифровой термометр направляется на объект и нажимается спусковой механизм. Показания температуры отображаются на дисплее прибора. С помощью кнопки на приборе можно отображать оказания либо по шкале Цельсия, либо по шкале Фаренгейта.

Особенности работы пирометров

Расстояние между прибором и объектом, чья температура измеряется, не влияет на точность показаний. Однако прибор должен использоваться для диапазона, указанного изготовителем. Кроме того, чем больше расстояние между прибором и объектом, тем большая площадь зондировалась.

Некоторые пирометры имеют спусковые механизмы с двумя положениями. В первом положении спусковой крючок останавливается на полпути, и такое положение служит для сканирования поверхности или участка, где имеется неоднородность нагрева. В этом положении показания на дисплее меняются в зависимости от количества обнаруженных неоднородных участков. Это положение используется для определения приблизительной температуры объектов. Второе положение спускового механизма — это когда крючок полностью утоплен. Это положение используется для обнаружения объекта с наивысшей температурой, если объектов несколько. Когда крючок находится в этом положении, то показания на дисплее перестанут меняться, как только будет обнаружен объект с наивысшей температурой. Это положение называется «положение удержания наивысшего показания».

Другой особенностью пирометров является наличие переключателя коэффициента излучения. Переключатель коэффициента излучения компенсирует отраженное излучение, которое может повлиять на точность температурных показаний. Объекты отражают инфракрасное излучение, идущее от других объектов помимо собственного инфракрасного излучения. Однако отраженное инфракрасное излучение не является показателем истинной температуры объекта, а бесконтактный термометр не может отличить излучаемые волны от отраженных, пока вы не настроите переключатель коэффициента излучения на объект, чья температура измеряется. Большинство производителей пирометров поставляют в комплекте с прибором таблицы, где указаны коэффициенты излучения для наиболее часто измеряемых поверхностей.

kipiavp.ru

Пирометр (бесконтактный ИК-термометр) с "лазерной подсветкой цели" :)

Опишу недавно приехавший с Gamesalor бесконтактный термометр с лазерным указанием точки измерений.

Цели данного обзора: — освежить в памяти этот класс весьма полезных устройств; — пройтись инфракрасным излучением по реперным точкам шкалы Цельсия; — привести небольшое сравнение с контактным термометром; — а так же, рассказать некоторые хитрости проведения измерений.

Обзор этого термометра уже был, весьма подробный с технической стороны, но лишённый изюминки в плане метрологии и сравнения с другими термометрами.

По поводу разницы в ценах: нижняя цена возможна при трюке в вишлистом (добавляем в вишлист, потом оттуда в корзину), верхняя — если сразу с витрины в корзину.

Освежим в памятиПринцип действия прибора очень прост: фотодатчик прибора принимает инфракрасное излучение определённого спектра, отражаемое или излучаемое предметом на который направлен прибор. Вопреки расхожему мнению — сам прибор ничего не излучает. Проверить это, кстати, очень просто — достаточно всего лишь направить прибор в сторону объектива мобильного телефона. Ввиду удешевления конструкции фотоаппараты мобильных телефонов не имеют ИК-фильтра. Пользуясь этой особенностью многие таким образом проверяют ИК-пульты от бытовой техники. Все те кто говорит обратное — либо не понимают принцип работы, либо невнимательно читали инструкцию. В инструкции сказано "не направлять лазерный целеуказатель в глаза".Оптическое разрешение (или показатель визирования, или угол раскрыва приёмника) — это те самые цифры 12:1 (или угол раскрыва около пяти градусов) которые указаны на корпусе прибора. Эти цифры, кроме того что говорят о том какое «пятно» будет захвачено в область измерения, ещё и являются показателем области применения прибора. Т.е. если я захочу померить температуру объекта, скажем с 5 метров, то этим объектом должна быть доменная печь или, по меньшей мере, печка-буржуйка, т.к. диаметр «пятна» будет 41.6см. Т.е. это прибор для измерений «малой дальности». Кстати, насчёт того что написано на корпусе у меня какое-то неоднозначное ощущение: с одной стороны — это такое же как у автора предыдущего обзора — на полутора метрах диаметр пятна 13.2см. С другой стороны 150см/12=12.5см, т.е. не совпадает (хотя средняя цифра совпадает, но почему ж такая нелинейность тогда?). С третьей стороны 60"*2.54см = 152.4см (т.е примерно как раз полтора метра). Не знаю что имели ввиду китайцы — остаётся только гадать :))

Едем далее — реперные точкиНоль градусов. Плошка с водой и льдом. Когда в «пятно» попадает лёд — температура минусовая, если разогнать ледышки и направить на воду — получаем почти ноль.

Температура кипения. На самой воде температура ниже, ввиду того что в «пятно» попадает пар, уже успевший немного остыть. Поэтому, обмеряю стенку кружки, предварительно дав воде покипеть около 5 минут.

Как видно — нет разницы куда направлен термометр — на эмалированую стенку кружки или на тёмный рисунок.

Но не всё так гладко. Существует такое понятие как «коэффициент излучения», он же степень черноты (относительно «абсолютно чёрного тела»). Некоторые предметы этим термометром нельзя корректно «обмерить». Например кипящий и свистящий чайник из полированной нержавейки показывает всего 70-80 градусов. Поэтому, такие предметы нужно «обмерять», например, на ручке (разумеется, если она из другого материала). Получить разумную температуру на этом чайнике я смог только сняв свисток и направив измеритель внутрь — внутри чайника, из-за того что носик очень узкий (в отличие от кружки с широким «горлом») — пар просто не успевал остыть и температура получалась «правильной» — в диапазоне 99-101 градус.

Сравнение будет небольшое. Ноль градусов в миске со льдом я элементарно не успел измерить, т.к. лёд растаял, а ещё порции уже не было. С остатками льда контактный термометр-щуп показал 1.1 градус Цельсия. Температуру кипения щуп показал 101.0 градус. Дна и стенок я не касался.

Возможно, 1 градус в плюс — это как раз и есть его погрешность.

Выводы Считаю что бесконтактный термометр более точен (со своими оговорками) чем контактные китайские. И обеспечивает большую точность нежели заявленные плюс-минус два градуса или два процента (с оговоркой на блестящие, полированные и бликующие поверхности).
