Потолочный пленочный обогреватель – энергосберегающие технологии в вашем доме. Пленочные инфракрасные обогреватели


Пленочный инфракрасный обогреватель

Сегодня убеждать потребителей в эффективности инфракрасных отопительных систем нужды нет. Практически доказано, что они чрезвычайно надежны, просты в монтаже и управлении, обладают высоким КПД и экономичностью.

Принцип работы инфракрасного обогрева основан на размещении низкотемпературных пленочных нагревателей на потолке и использовании для нагрева помещения только инфракрасных (тепловых) лучей. В отличие от высокотемпературных приборов, где выше вероятность ожогов, возгораний и пр., используемые в современных системах пленочные материалы абсолютно безопасны. Наша компания использует несколько видов нагревателей – ЗЕБРА ЭВО-300, НИРВАНА и греющую пленку ТМ.

Как работает пленочный инфракрасный обогреватель

Системы пленочного обогрева монтируются на потолке помещения: так они наиболее эффективны. Поэтому и основной материал часто называется потолочный пленочный электронагреватель, а сама система – теплый (или греющий) потолок. Сверху выделяемое тепло самым естественным способом нагревает все предметы помещения, его пол и стены.

Главное преимущество такого воздействия – высокая эффективность. Традиционные системы основаны на первичном нагреве теплоносителя либо, при его отсутствии, воздуха внутри помещений. И только нагретый воздух передает тепло окружающим предметам, конструкциям и людям. Существенные потери энергии при этом неизбежны, а значит, растут расходы или снижается эффективность отопления.

Инфракрасная греющая пленка ТМ или ЗЕБРА ЭВО-300 сразу нагревают сами объекты. Именно это позволяет повысить КПД систем на их основе, а также заметно ускорить процесс. Отопление работает на порядок быстрее, всего за 1,5–2 часа поднимая среднюю температуру до 10 градусов. При этом не приходится платить за прогревание воздуха.

Преимущества пленочных систем

Идеальная система отопления должна иметь оптимальную стоимость, отличаться скоростью монтажа и подключения, быть долговечной, не требовать постоянного контроля со стороны владельца и необходимости регулярно привлекать для этого специалистов. И, разумеется, экономить ваши средства в процессе эксплуатации. Всем этим условиям максимально соответствуют пленочные материалы.

• Имеют удобные типоразмеры с возможностью кроя в широких пределах.• Позволяют с легкостью монтировать отопление даже самостоятельно, не имея спецоборудования и инструмента (инструкция прилагается к каждому комплекту).• Не портят помещений дополнительными конструкциями и агрегатами.• Отличаются максимальной эффективностью в работе.• Требуют в 2–2,5 раза меньше расходов, чем другие электрические обогреватели.• Имеют рекордную долговечность и 10-летнюю гарантию производителя.• Расходы на материалы и комплектующие в разы меньше, чем у других систем отопления.• Низкотемпературные инфракрасные нагреватели абсолютно безопасны.

И одно из важнейших преимуществ: об обслуживании и ремонте отопления можно забыть. Простота конструкции и качество материалов практически исключают возможность поломок. Разумеется, для этого необходимо все правильно установить и подключить.

Как приобрести пленочные нагреватели или заказать монтаж отопления

Специалисты нашей компании досконально изучили все тонкости проектирования, установки и подключения отопления на основе пленочных электронагревателей. Мы представим любую консультацию по данному вопросу, поможем разработать проект, рассчитать потребность в материалах и т. п. Кроме того, компания осуществляет монтаж отопления в Челябинской и Свердловской областях под ключ. В стоимость услуг помимо работы монтажников включены абсолютно все расходные и другие материалы (теплоизоляция, кабели и прочее), приборы автоматики и контроля, а также предоставляется гарантия качества.

Для покупателей со всей территории РФ мы обеспечиваем доставку (после согласования с заказчиком перевозчика), представляем подробные инструкции по подключению и установке. В магазине компании имеются не только пленочные электронагреватели различных типоразмеров, но и необходимое дополнительное оборудование (терморегуляторы, контроллеры, блоки управления, термостаты и пр.) и расходные материалы. Кроме того, вы всегда сможете приобрести выполненные на основе пленочных электронагревателей сушку древесины или мини-сауну.

Чтобы узнать подробности и ориентировочную стоимость материалов, посетите раздел прайс-лист сайта компании. Окончательная стоимость, условия оплаты и способ доставки обсуждаются с каждым клиентом в индивидуальном порядке.

Купить пленочный инфракрасный обогреватель в интернет-магазине

www.tmelekt.ru

Пленочный обогреватель: настенный, напольный, потолочный

Для создания и поддержания оптимального микроклимата в помещениях используются различные виды отопительных приборов. Один из них – пленочный инфракрасный обогреватель. Каков принцип его действия, отличительные особенности, преимущества перед другими типами нагревательной техники?

Устройство и принцип работы

Гибкие пленочные обогреватели бывают разных видов, но, в целом, имеют схожую конструкцию и принцип действия. Они представляют собой нагревательный элемент, расположенный между двумя слоями термостойкой пленки. Элемент разогревается под воздействием электрического тока и выделяет инфракрасные лучи, воздействующие на находящиеся в обогреваемом помещении предметы, а те, в свою очередь, отдают тепло окружающему их воздуху. Такой способ отопления основан на процессе вторичной теплоотдачи.

Пленка с нагревательными элементами удобна в монтаже, так как имеет малую толщину. Большинство пленочных обогревателей монтируются совместно с терморегуляторами, позволяющими поддерживать заданную пользователем температуру. Когда в помещении температура воздуха достигает отметки, установленной на терморегуляторе, последний отключает питание системы.

В это время элементы ограждений помещения, а также находящиеся в нем предметы, отдают пространству аккумулированную тепловую энергию. При понижении температуры терморегулятор срабатывает на включение и подает в систему электрический ток, цикл повторяется.

Условное разделение на группы

Пленочные нагревательные приборы можно разделить на группы по способу монтажа и по назначению.

По способу монтажа они бывают:

  • настенные;
  • напольные;
  • потолочные.

Что касается, назначения, то можно выделить два вида: первый выполняет свою основную функцию – обогрев помещений, второй, помимо основного назначения, выступает в роли декоративного элемента в помещении.

Декоративные отопительные приборы чаще всего встречаются в виде картин или панно, как, например, пленочный обогреватель «Домашний уют» или «Доброе тепло». Среди изображений можно выбрать живописные пейзажи гор, равнин, морского побережья, которые прекрасно впишутся практически в любой интерьер.

Для создания комфортных теплых зон, «уютами» целесообразно украшать стены над рабочим столом, креслами, диваном. Помимо этого, создатели «Домашнего уюта» предлагают использовать его не совсем по назначению, а именно: для сушки овощей, фруктов, зелени.

Преимущества перед другими приборами отопления

В сравнении с другими электрическими отопительными приборами, пленочные обогреватели имеют ряд конструкционных и эксплуатационных преимуществ. Вот лишь некоторые из них:

  1. Простота устройств (отсутствие сложных вращающихся деталей и механизмов) и, как следствие, их надежность и бесшумность работы.
  2. Долгий срок службы.
  3. Пожаробезопасность.
  4. Травмобезопасность (невозможно обжечься, так как изделия не нагреваются до высокой температуры).
  5. Возможность монтажа в любых помещениях и под практически любую отделку пола, стен и потолка.
  6. Эффективность и экономичность (более равномерно прогревают помещение при меньших затратах на электроэнергию).

Кроме того, они не пересушивают воздух, не выжигают находящийся в нем кислород, а значит, не оказывают отрицательного воздействия на здоровье.

Также одно из преимуществ – возможность установить обогреватель своими руками. Это касается в первую очередь настенных приборов, так как для установки напольных и потолочных вариантов требуется наличие опыта и соблюдение определенных правил монтажа.

Плюсы и минусы настенных, напольных и потолочных систем

Выбор в пользу той или иной системы для дома или офиса зависит от предъявляемых к ней требований (например, нужен прогрев какой-либо части комнаты или полного ее объема), конфигурации отапливаемой площади и степени ее наполненности предметами.

Настенные

Монтировать пленочный обогреватель на стену имеет смысл в том случае, когда необходимо отапливание определенной площади в комнате, например, рабочего места в кабинете или зоны отдыха в гостиной. Также его удобно использовать в качестве временного переносного источника тепла (взять с собой на дачу, в гараж, принести в свой офис на время, пока не включили основное отопление и т.д.). Однако с ролью основного прибора для обогрева такой предмет не справится.

Напольные

Нагревательная пленка, уложенная под напольные покрытия, более равномерно отдает тепло помещению и может быть использована в качестве основной системы отопления. Единственное условие, которое необходимо учесть – это избегать ее монтажа непосредственно в тех местах, где будут стоять крупногабаритные предметы (шкафы, диваны), так как они будут создавать помеху нормальной теплопередаче.

Потолочные

Наиболее эффективными для обогрева всего объема помещения являются пленочные потолочные обогреватели. Они наиболее равномерно распределяют тепло по всему пространству, независимо от конфигурации отапливаемой площади и находящихся на ней предметов.

Это происходит благодаря тому, что инфракрасные лучи, исходящие от потолка, поглощаются полом, стенами и находящимися в комнате предметами. В результате этого процесса поверхность, соприкасающаяся с тепловым потоком, нагревается, аккумулирует тепло и начинает отдавать его окружающему воздуху.

Единственный минус состоит в том, что чем выше потолок, тем меньше эффективность обогрева, и, соответственно, больше затраты на электроэнергию.

Так, при его высоте более 3,5м стоит подумать о целесообразности применения потолочных нагревательных элементов.

Сфера применения

Пленочные приборы отопления ввиду своей универсальности имеют широкую сферу применения. Они могут использоваться как основной или дополнительный, временный или постоянный источник отопления в помещениях различного назначения: комнаты дачных и жилых домов, офисы, спортивные залы, склады.

Благодаря своей экономичности, безопасности и эффективности пленочные системы отопления используются порой в самых неожиданных местах. В частности, их с успехом применяют для обогрева мест, в которых содержатся домашние животные: курятники, будки для собак, надворные домики для кошек.

tehnika.expert

Инфракрасное отопление частного дома: все виды обогревателей

Эффективность и экономичность – ключевые параметры при выборе системы отопления. Цена энергоресурсов довольно высока, и использовать их рачительные хозяева квартир и частных домов стараются разумно. Эти два параметра лежат в основе разработки инновационной системы инфракрасного отопления.

По какому принципу работает система, можно ли наладить инфракрасное отопление частного дома своими руками, рассмотрим в статье.

Содержание статьи:

Принцип работы инфракрасного отопления

В природе инфракрасное излучение входит в спектральную область электромагнитных волн, излучаемых главным «светилом» нашей системы – Солнцем. Благодаря излучаемому им невидимому волновому спектру на нашей планете и способно развиваться все живое.

Ученые инфракрасное излучение, которое именуется как «тепловое», делят на три составляющие, выделяя ближний, средний и дальний спектр.

Самыми эффективными для обогрева и наиболее безопасным для живых организмов являются электромагнитные колебания, следующие сразу же за видимой красной стороной среднего спектра.

Почти 50 % солнечного спектра занимают инфракрасные лучи — наиболее близкие к излучению тела человека

Диапазон длины волн излучения, именуемого «лучами жизни», колеблется в пределах от 8 до 14 мкм. В ряде источников «живительный» интервал несколько увеличен: от 6 до 20 мкм. Однако даже эти расхождения в показаниях не критичны.

Именно длинноволновой спектр, близкий по значению к излучению человеческого тела, задействован при разработке оборудования и обустройстве системы отопления инфракрасными обогревателями.

Нагревательные пластины, применяемые при обустройстве инфракрасного отопления, выделяют тепло с рабочим диапазоном в пределах 5-15 мкм

Инфракрасные установки можно считать своего рода мини-солнцем. Единственное отличие от природного «светила» в том, что они будут прогревать пространство постоянно, независимо от погодных условий за пределами комнаты. Работают такие установки в быту от сети в 220В.

Инфракрасные лучи, проходя через воздушные преграды, нагревают твердые поверхности находящихся в помещении предметов, а те уже в последующем перенаправляют тепло в пространство

ТЭН, выступающий главным компонентом устройства, распространяет световые волны. Благодаря рефлектору в процессе работы оборудования прогревается тот предмет, на который направлено устройство.

Роль «приемников», а затем «излучателей» тепла могут выполнять любые объекты в комнате: керамические и каменные предметы, деревянные и стеклянные поверхности, живые организмы.

Предметы принимают тепло или передают его в расположенное рядом пространство. В процессе работы оборудования поверхности предметов интерьера в зоне излучения теплее окружающего воздуха на 7-10 градусов.

Обогрев инфракрасными лучами отлично комбинируется с другими традиционными способами отопления, благодаря чему при минимальных усилиях легко организовать в любом помещении «островок тепла» — зону повышенного комфорта.

Как на бытовом уровне, так и в промышленных масштабах, такой вид отопления удобно использовать в качестве вспомогательного или аварийного обогрева. Потери тепла при его применении в среднем не превышают и 10%.

Галерея изображений

Фото из

Расходы, связанные с устройством ИК отопления, окупаются за 2 - 3 года. Системы расходуют не более 10 - 15 Вт на квадратный метр, не нуждаются в ремонтах и регулярном обслуживании

ИК нагревательная пленка укладывается под отделку на строительные конструкции, не "съедает" полезное пространство

Системы инфракрасного отопления устраивают по потолочным перекрытиям. Закрывают пленку гипсокартонными потолками, отделочными панелями, реечными системами и т.д.

С применением ИК пленки сооружают систему отопления пола. Инфракрасное отопление отлично работает в паре с напольной керамикой, линолеумом, ламинатом, ковролином

ИК системы используются в обустройстве мансард, благодаря чему сокращаются расходы на организацию утепления пространства, ограниченного скатами крыши

Пленочный вариант превосходно подходит для отопления террас, лоджий, зимних садов, балконов. Нагреваются предметы, а не воздух, потому возможно применение на открытых площадках

К инфракрасным обогревательным устройствам относятся ИК приборы, которые могут служить как дополнительным, так и основным оборудованием для отопления загородного дома

ИК пленки и обогреватели повышают температуру с 5º до 20º С за 30 - 50 минут с начала работы. Нагревают предметы и конструкции, которые передают затем тепло в окружающую среду

Размещение ИК обогревательных пленок на потолке

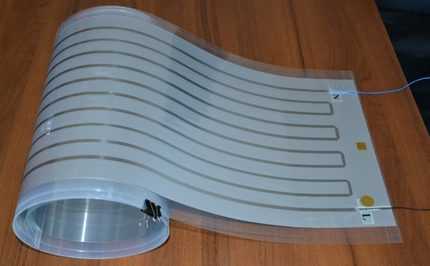

Разновидность пленки для инфракрасного отопления

Монтаж инфракрасной системы на потолке

Укладка ИК пленки под напольное покрытие

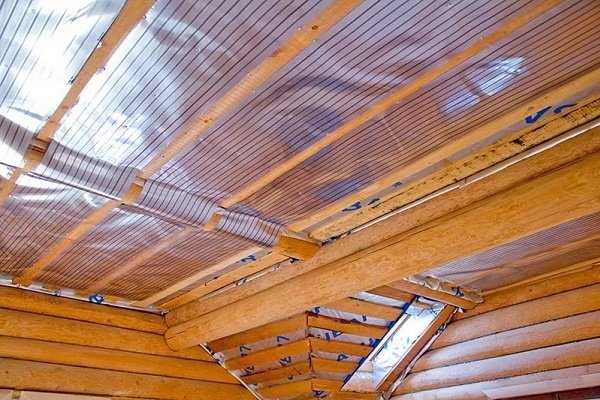

Инфракрасная пленка в обустройстве мансарды

Инфракрасная пленка на балконах и террасах

ИК обогреватели в отоплении

Нагрев производственных помещений ИК приборами

Преимущества и недостатки системы

Система отопления на основе инфракрасного излучения в сравнении с конвекторными способами обогрева имеет ряд неоспоримых преимуществ:

  1. Широкая область применения. Инфракрасные панели отопления используют при обогреве помещений всех типов. С их помощью повышают температуру на складах, животноводческих фермах, в подсобных помещениях и в гаражах.
  2. Высокая скорость нагрева. Ощущение теплового комфорта с момента включения оборудования наступает в считанные минуты. Это происходит за счет того, что воздух не поглощает тепловое излучение, а энергия расходуется по прямому назначению с минимальными потерями. И даже после выключения прибора еще некоторое время он будет продолжать излучать тепло.
  3. Бесшумность работы. Работа обогревателей не сопровождается никакими вибрациями и шумами, а в процессе нагрева не выделяются продукты сгорания.
  4. Безопасность для здоровья домочадцев. По своей природе инфракрасное тепло максимально близко к солнечному. Оно является наиболее комфортным для человека. Используемые приборы не издают неприятного запаха, не выделяют токсинов и вредных веществ, являясь абсолютно безопасными для здоровья человека.

Обогреватели этого типа не боятся влаги. За счет этого их смело можно использовать для обустройства «островков тепла» под открытым небом, применяя для обогрева садовой беседки и веранды.

Установив ИК обогреватели, вы сможете существенно снизить теплозатраты и сведете к минимуму проблему нерационального распределения температуры

В отличие от спиральных нагревателей инфракрасные системы не выжигают из воздуха кислород и не пересушивают его. Распространение тепла в помещении осуществляется равномерно без скопления в верхней половине, ближе к потолку, комнаты.

Да и в процессе прогревания не участвуют конвекционные потоки воздуха, которые способны поднимать пыль. Благодаря этому можно поддерживать постоянный микроклимат, обеспечивая условия для комфортного проживания домочадцев.

Обогреватели размещают в полу, потолке или просто прикрепляют к существующим перекрытиям. Их часто применяют при обустройстве системы «умный дом».

Инфракрасные панели и пленочные покрытия славятся компактностью, занимая минимум полезной площади в помещении и отдавая при этом максимум тепла

В пользу современной системы выступает аргументом и тот факт, что в последние годы все большую популярность среди ценителей спа-процедур набирают инфракрасные сауны.

Согласно исследованиям японских ученых они являются отличной профилактикой множества заболеваний. Проникая под кожу человека, лучи разогревают кровеносные сосуды, способствуя тем самым быстрому распространению тепла по всему телу.

Но инфракрасная система обогрева не лишена и недостатков. К числу таковых стоит отнести:

  • Инфракрасные лучи имеют точечное действие. Поэтому в пределах одной просторной комнаты в одном месте может быть слишком тепло, в другом, напротив – прохладно.
  • Поскольку инфракрасные лучи прогревают не воздух, а предметы, то в процессе обогрева помещения, интерьер которого составляют предметы техники, может появляться едва уловимый запах пластмассы.
  • В эстетическом плане далеко не всегда такие подвесные обогреватели способны удачно вписаться в общий дизайн интерьера.

Довольно энергоэффективное инфракрасное отопление в полной мере нельзя считать экономически выгодным. Во-первых, на само оборудование изначально придется вложить значительную сумму.

Во-вторых, чтобы с его помощью достичь рационального расхода энергии придется потратиться на соблюдение ряда ключевых требований. Например: на утепление здания, обустройство снижающих теплопотери отражающих экранов.

Потребляют такие приборы в зависимости от мощности приблизительно от 50 до 200 Вт на квадратный метр за один час работы

Но при соблюдении всех необходимых условий монтажа КПД системы способно достигнуть отметки в 95%. Да и чтобы поддерживать комфортный микроклимат достаточно, чтобы пленочное покрытие занимало 50% поверхности стен или пола.

Разновидности инфракрасных обогревателей

Современная промышленность для инфракрасной системы отопления производит два типа обогревателей: пленочного варианта и панельного исполнения.

Принцип работы у обоих типов устройство идентичен: в основе лежит излучатель и отражатель, который фокусирует ИК лучи в требуемом направлении

Отличия между пленочными и панельными излучателями только в конструктивных особенностях. При обустройстве потолочного инфракрасного отопления применяют как пленочные излучатели, так и панели.

А вот для подогрева пола применяют только оборудование пленочного типа.

№1 — инфракрасные панельные обогреватели

Плоские обогревательные панели хороши тем, что позволяют сохранить площадь жилого пространства при неизменной высоте комнаты. Это очень удобно при обустройстве помещений с невысокими стенами и наклонными потолками.

При работе ИК панелей только 10 % энергии уходит на обогрев воздуха, основная часть тепла 90% направлена на предметы

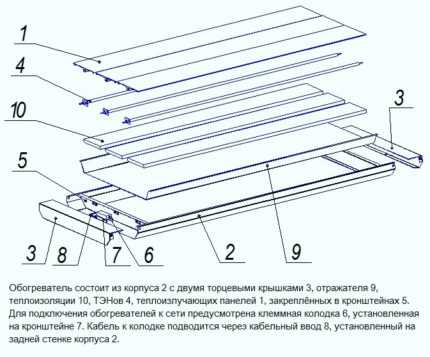

Конструктивно такие приборы включают в себя следующие основные элементы:

  • ТЭН – нагревательный элемент;
  • панель, принимающая тепло от ТЭНа и передающая энергию нагреваемым объектам;
  • изоляция, расположенная с тыльной стороны, препятствующая потере тепловой энергии;
  • пластина – отражающая электромагнитные волны от тыльной стороны прибора;
  • корпус с кабельным вводом, клеммной колодкой и т.д.

Материалом для изготовления ТЭНа может выступать керамика, кварц или вольфрам. Применяемый материал во многом определяет мощность и эффективность оборудования в целом.

Сверху нагреватель прикрыт декоративным покрытием, которое и выполняет функцию излучателя инфракрасных волн.

В зависимости от способа монтажа панели бывают встроенные и навесные. Первые представляют собой гипсокартонные конструкции с нанесенной на них теплоизоляцией и встроенной графитовой нитью.

Корпус навесных панелей выполняют из термостойкого пластика или стекла, а нагревательный элемент прикрывают экраном из керамики или анодированного алюминия.

Инфракрасные панели устанавливают под окном вместо привычной батареи, либо просто подвешивают на стену или потолок с помощью кронштейнов

Такие обогреватели в продаже представлены в виде традиционных панелей и более изысканных моделей, декорированных под камень или натуральное дерево. Изысканные дизайнерские изделия способны выступить достойным дополнением интерьера.

№2 — излучатели пленочного типа

Пленочные обогреватели чаще всего используют при необходимости организовать зональный обогрев. Например, при обустройстве лоджии, обустройстве рабочей зоны или создании уголка для отдыха на веранде.

Покрытия этого типа можно размещать как на полу, так и на потолке со стенами. Исключение составляют лишь натяжные потолки, выполненные из ткани или ПВХ-полотен. Для подвесных потолков производители предлагают инфракрасные излучатели кассетного типа.

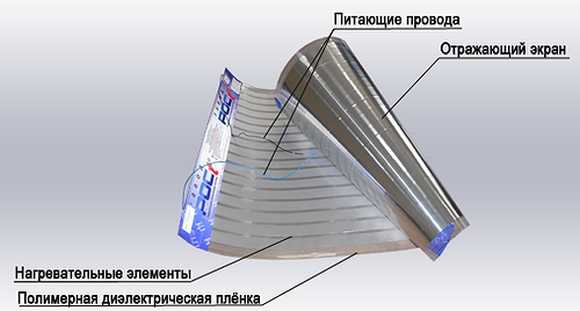

Такие системы обогрева представляют собой пленочные маты, в которые запаяны последовательно соединенные нагревательные элементы

Основной материал системы – нанесенный на тонкую пленку из термопласта тонкий слой графита или параллельно проложенные карбоновые нити, которые при нагревании продуцируют тепловой поток.

Пленочные покрытия состоят из взаимозаменяемых модулей, благодаря чему в случае выведения из строя отдельного участка его не составит труда заменить новым, не нарушая при этом целостность системы.

Для придания пленочным системам обогрева более презентабельного вида некоторые умельцы оснащают их декором.

Для этого над покрытием сначала сооружают каркас из гипсокартона, сверху которого наносят декоративную отделку. Единственное условие – чтобы она не содержала металл.

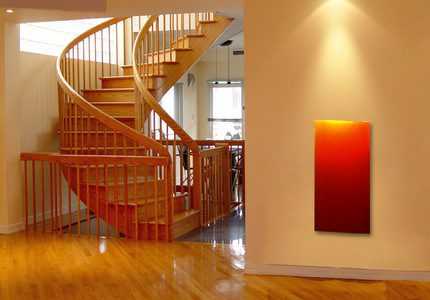

Все больше поклонников среди ценителей качества и красоты находят пленочные обогреватели-картины, которые удачно сочетают в себе функциональность и эстетику

В усовершенствованных версиях пленочные системы ИК обогрева монтируются под слой декоративной отделки.

Декоративно оформленные пленочные нагреватели относятся к числу маломощных приборов и потому применяются в основном для локального нагрева одного из участков комнаты.

Классификация по способу расположения элементов

Инфракрасные приборы отопления представлены на рынке в широком ассортименте. По способу расположения нагревательных элементов их можно разделить на три группы: напольные, настенные и потолочные.

Вариант #1 — обогреватели напольного исполнения

Напольные покрытия представляют собой модульные материалы, внутри которых проложены плоские нагревательные элементы. Покрытие выпускается в виде рулонов. Для монтажа его нарезают на куски необходимых размеров.

Полосы рулонного материала размещают на полу таким образом, чтобы излучатели не оказались под тяжелой мебелью; это позволит предупредить снижение теплоотдачи и усыхание деревянных элементов гарнитура

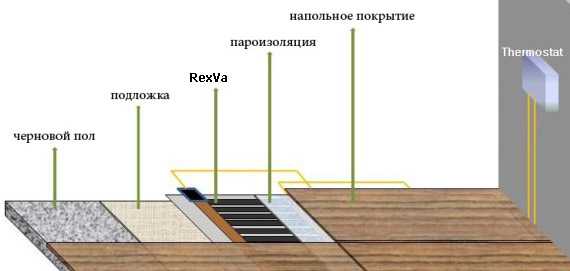

Материал укладывают непосредственно на подготовленный базовый пол. В процессе укладки избегают размещение панелей внахлест и стараются выдерживать расстояние до стен в 10-15 см.

Поверх напольных инфракрасных панелей можно укладывать:

  • ковролин;
  • паркетную доску;
  • линолеум;
  • ламинат;
  • керамическую плитку.

Самая удачная комбинация получается при использовании в качестве напольного покрытия керамической плитки. Немного уступает в этом плане ламинат. А наибольшее экранирование ИК излучения создает ковролин и линолеум.

Галерея изображений

Фото из

Подготовка ИК пленки для укладки на потолок

Процесс сооружения пленочного обогрева

Подготовка системы отопления к отделке

Подключение к блоку управления

Вариант #2 — настенные и потолочные приборы

В сравнении с напольными системами обогрева выбор потолочных и настенных приборов более широк. Помимо панелей традиционного исполнения встречаются также и дизайнерские встраиваемые модели потолочных излучателей.

Их можно монтировать в подвесные потолки. В продаже они представлены в разных размерах и цветовых решениях.

Плиты размещают таким образом, чтобы исходящие от них лучи направлялись на мебель, а та уже, поглотив тепло, стала выступать источником тепловой энергии

Потолочные модели инфракрасных излучателей располагают на высоте от 3 метров и выше. При таком обустройстве тепловой потолок направляется вниз и расходится немного в стороны.

Устремляясь вниз, лучи первым делом прогревают напольное покрытие. За счет этого температура на уровне ног всегда на пару градусов выше, чем в районе головы.

Чтобы предупредить просачивание тепла на улицу панели не размещают напротив дверей и оконных проемов.

Инфракрасные излучатели настенного исполнения размещают таким образом, чтобы они находились выше или ниже уровня головы человека

Среди стеновых излучателей отдельно стоит выделить плинтусные системы. Они представляют собой узкие длинные конструкции. Системы устанавливают по периметру комнаты, размещая вместо обычных пластиковых или деревянных плинтусов.

При выборе места размещения панелей следует избегать зон отдыха, где велика вероятность прямого воздействия на домочадцев. Например: на уровне дивана или кровати.

В противном случае направленные под прямым углом лучи будут перегревать и пересушивать кожу, вызывая у жителей и гостей дома дискомфортные ощущения.

Зона покрытия направленных излучателей является одной из основных характеристик и обычно указана в паспорте к изделию.

Стеновые ИК обогреватели используют нечасто. Циркуляция телого и холодного воздуха происходит снизу вверх, потому разумней предпочесть потолочный или напольный варианты

Производители ИК обогревателей

Производством ИК оборудования занимается множество компаний по всему миру. Среди зарубежных производителей наибольшей популярностью пользуются:

  • «STIEBEL ELTRON» — немецкая компания, выпускающая продукцию традиционно высокого качества;
  • «FENIX TRADING» — чешская компания уделяет пристальное внимание вопросу энергоэффективности создаваемой продукции;
  • «AIR COMFORT» — итальянский концерн делает ставку на создание безопасной системы отопления нового поколения;
  • «FRICO» — шведский производитель гарантирует скандинавское качество и предъявляет повышенные требования к дизайну выпускаемой продукции.

Отечественные производители представлены такими торговыми марками, как «Билюкс», «Пион», «ЭкоЛайн», «Алмак». По качественным характеристикам изделия этих торговых марок не намного уступают импортным аналогам.

Стоимость ИК оборудования отечественного образца на 30% ниже импортных аналогов, благодаря чему установку его может позволить себе широкий круг покупателей

Но стоит отметить, что не все из них отечественных приборов для ИК отопления поставляются в комплекте с кронштейнам.

Кроме того, судя по отзывам, работа отечественных приборов нередко сопровождается легким потрескиванием, что может раздражать особенно в ночное время.

С осторожностью стоит относиться и к продукции китайского производства. Некоторые компании на свои изделия ставят знак «СЕ», обозначающий «China Export».

Визуально эта аббревиатура похожа на знак соответствия европейским требованиям «СЕ», обозначающий «Conformite Europeenne».

Отличие лишь в том, что во втором случае плотность шрифта чуть шире и буквы расположены чуть дальше друг от друга. Поэтому помимо изучения маркировки требуйте сертификаты соответствия.

Критерии грамотного выбора оборудования

Главное, на что стоит ориентироваться при выборе нагревательных элементов – их конструктивное решение и эксплуатационные параметры.

Чтобы рассчитать оптимальную мощность, воспользуйтесь классической формулой, взяв за основу, что на обогрев 10 метров площади требуется в среднем 1,2кВт.

Встречаются в продаже и мобильные установки, которые удобно использовать для временного обогрева, размещая в нужном месте помещения и при необходимости вынося на участок. Они работают как от электричества, так и на газу.

Такой переносной ИК обогреватель способен эффективно обогреть зону радиусом в 2,5 метра, наполнив пространств комнаты комфортом и теплом

Если сравнивать модели напольного и потолочного типа, то разница между ними будет несущественна, поскольку в любом случае в первую очередь будет прогреваться пол и нижняя часть стен, а теплый воздух все равно станет подниматься вверх.

По этой причине смотрите лишь на то, насколько удобно будет размещать оборудование на потолке или полу.

Удобны в работе модели со встроенным термодатчиком: при понижении температуры в комнате ниже установленной отметки оборудование автоматически включается, а при достижении выставленного значения – отключается.

Предпочтение также стоит отдавать устройствам, конструкция которых позволяет корректировать наклон направления излучения.

При выборе изделия обратите внимание на наличие терморегулятора, с помощью которого удобно задавать определенный режим и экономить тем самым расход электроэнергии

В целом при выборе обогревательных элементов нужно руководствоваться параметрами изделия, материалами, из которых построен дом, наличием другого типа отопительной системы, и, конечно же, своими финансовыми возможностями.

Но не стоит соблазняться на изделия с неоправданно низкой стоимостью. В стремлении уменьшить себестоимость продукции некоторые производители делают это в ущерб качеству, экономя на контактах и используя низкокачественные провода.

Выводы и полезное видео по теме

Наглядный пример работы обогревательной системы:

Пленочный ИК обогрев: за и против:

Видео-обзор обогревательных керамических панелей:

Инфракрасная система – безопасная технология обогрева нового поколения, которая при грамотном подходе может стать экономичным и рациональным вариантом. Причем, как в качестве зонального, так и в роли основного отопления частного дома.

sovet-ingenera.com

Инфракрасные потолочные обогреватели пленочные – секреты греющего потолка

Содержание статьи:

Новый вид отопительных приборов, который не сжигает кислород и не сушит воздух, становится все более популярным. Инфракрасные потолочные обогреватели пленочные идеально подходят для обогрева балконов, лоджий, прихожих и жилых комнат. Радиаторы нагревают воздух благодаря движущимся потокам горячей воды, электронагреватели – благодаря электротоку. Пленочный инфракрасный обогреватель (ИО) содержит карбоновые нагревательные элементы и токопроводящие шины. Карбон нагревается при пропускании через него электрического тока и начинает излучать инфракрасный свет (5-25 мкм). Потребляя минимум электроэнергии, пленочный электронагреватель выделяет тепло, которое по своим характеристикам имеет сходство с солнечным.

Потолочный пленочный обогреватель

Устройство и принцип работы

Тонкие нити из карбона укладывают на полимерную пленку толщиной 1 микрон. Все изделие заключают в оболочку из полиэстера, обладающего свойствами электроизолятора. Между потолком и пленкой обязательно должен быть слой теплоизоляции (толщиной от 0,5 см). Утеплитель прижимают полосами с дюбелями, если крепят его на бетонный потолок, или строительными скобами, если потолок деревянный.

Популярные модели

  1. ПЛЭН

Экран из алюминия нагревается от металлической нити, подключенной к электросети. Длина волн – 9 мкм, температура нагревательного элемента 50°С. Рекомендуемая высота установки 3,5 м. Система проста в управлении, заданная температура поддерживается автоматически.

  1. Пион

Тонкая карбоновая нить, помещенная в полимерную оболочку, создает низкотемпературное инфракрасное излучение. Максимальная мощность обогревателя 500 Вт, температура нагревательных элементов 100 °С.

  1. Зебра

По технологии изготовления похожа на ПЛЭН, но сделана из более современных материалов. Благодаря этому инфракрасный обогреватель «Зебра» можно использовать во влажных помещениях, есть провод заземления. Приборы серии «Мультивольтаж» приспособлены работать в условиях падения напряжения до 150 Вт.

Потолочные пленки бывают 3-х видов: высокотемпературные (t нагрева более 1000°С, высота установки более 8 м), среднетемпературные (t нагрева 600-1000°С, высота установки 3,5 м), низкотемпературные (t нагрева 100-600 °С, высота установки 2,5 м). Существуют нормы, которые регламентируют допустимые величины излучения.

Принцип работы потолочных инфракрасных обогревателей

Монтаж оборудования

  • Расчет системы отопления

Потребляемая мощность пленки должна быть меньше, чем мощность термостата. Перед закреплением инфракрасной пленки создайте чертеж, на котором будут видно месторасположение нагревательных элементов. Заранее определите место подключения терморегулятора. 1м2 полотна нагревателя расходует до 200 Вт.

  • Укладка теплоизоляционного слоя

Вспененный полистирол с двухсторонней слоем фольги – хороший вариант для термоизоляции. Покрытие крепят к бетонной поверхности потолка с помощью дюбелей. Во избежание появления щелей стыки заделывают скотчем.

  • Установка нагревательных элементов и датчиков

Термопленку можно резать по обозначенным пунктирным линиям. Закрыть пленку можно практически любым декоративным покрытием (гипсокартон, натяжной потолок).

  • Подключение к сети и к терморегулятору

Номинальное напряжение в сети должно быть 220 В.

Инфракрасный свет безопасен для человека, чего нельзя сказать о рентгеновских, ультрафиолетовых и СВЧ лучах

Преимущества и недостатки ИО

Среди положительных свойств инфракрасных обогревателей можно назвать следующие.

  • Эта система обогрева не занимает места, как радиаторы, например. При монтаже не используется клей, мастика, не нужно укладывать стяжку.
  • Тепловой эффект от ИО можно почувствовать сразу после его включения. А значит, количество потраченной энергии тоже уменьшится.
  • ИО можно использовать параллельно с другими видами отопительного оборудования.
  • Улучшение микроклимата в помещении. Длины волн, излучаемые прибором и человеческим телом, совпадают. ИО создает мягкое, рассеянное тепло.
  • Система автоматизирована. В тот момент, когда датчик фиксирует понижение температуры, устройство включается в рабочий режим. Можно также запрограммировать график, по которому температура будет изменяться (если в дневное время дома никого нет, то и обогревать комнату нет смысла). Экономия электроэнергии по сравнению с традиционными видами отопления 10-15%.
  • Гарантийный срок эксплуатации 15-25 лет в зависимости от модели.
  • Теплые потолки не огнеопасны, так как разогреваются до 40-50°С. В современных ИО есть защита от поражения электрическим током.

Карбоновые нагреватели не сушат воздух, а 95% потребляемой энергии расходуется на образование тепла

Если вы решите установить ИО у себя дома, ваши окна должны быть энергосберегающими, а все стены, пол и потолок – утепленными.

Но есть у оборудования и недостатки:

  • Для суровой зимы такой вид отопления может оказаться недостаточно эффективным.
  • Высокая стоимость материала.

Традиционные отопительные приборы и ИО

При отоплении батареями энергия в основном расходуется на обогрев комнаты под потолком, тогда как в нижних слоях воздушного пространства остается прохладно.

ИО отдает свое тепло методом излучения, а не методом конвекции, как радиатор. Лучистая энергия поглощается окружающими предметами, а затем преобразуется в тепловую. После нагретые предметы отдают свое тепло воздуху. Основное преимущество ИО перед масляным в том, что передача тепла идет от источника к объекту с минимальными потерями тепла в воздухе. Как следствие, такой обогреватель увеличивает КПД отопительной системы. Инфракрасное электромагнитное излучение является невидимым, а электромагнитные волны легко проникают в кожу и подкожные слои человека. Самый интенсивный источник инфракрасных лучей – солнце.

По краям пленки карбоновых нитей нет, эти полосы используют для закрепления полотна

Экономичный, экологичный и долговечный – так характеризуют производители ИК потолочный пленочный обогреватель. Он может применяться в качестве дополнительного источника тепла, а может служить в виде основного отопления. Следует учитывать, что электросеть должна соответствовать силовым нагрузкам, между потолком и пленкой должен быть теплоотражающий слой, а в помещение необходимо установить терморегулятор, который будет следить за стабильностью температурного режима.

Тематическое видео: монтаж потолочных обогревателей

Понравилась статья? Поделитесь ей

toppotolok.su

отзывы, обзор и характеристики популярных моделей, цены

Обогрев частного дома — серьезный вопрос. Печное отопление допустимо на даче, но если вы собираетесь жить за городом круглый год, придется обустраивать полноценную систему. В качестве ресурса может выступать газ, вода, пар или электричество. Если в поселке нет газопровода, электрообогреватели станут хорошим решением, так как установка котла требует больших затрат на первом этапе. Конвекторы не всегда создают комфортную атмосферу дома, поэтому пленочные инфракрасные обогреватели станут хорошим решением для тех, кто ценит уют и экономию. Как выбрать качественную и недорогую модель, расскажем в этой статье.

Оглавление:

  1. Преимущества и недостатки инфракрасных систем
  2. Отзывы покупателей
  3. Обзор популярных моделей
  4. Особенности выбора ПЛЭН
  5. Цена изделий разных производителей

Особенности и достоинства

Принцип действия таких систем отопления заключается в передаче тепла окружающим предметам, а не в воздух. Затем поверхность нагревает воздух. Это позволяет равномерно нагревать помещение.

Преимущества:

1. Возможность контролировать температуру.

2. Равномерное распределение тепла по помещению.

3. Низкое потребление электроэнергии.

4. Быстрая установка по сравнению с теплым полом.

5. Система может работать около 50 лет.

6. Не боится перепадов напряжения и холода, температура эксплуатации от ‒40 °C.

7. Не сжигает кислород, а инфракрасное излучение полезно для человека.

8. Быстрый нагрев помещения. С +10 до +20 °C за 40‒50 минут.

Недостатки:

  • Для нормального обогрева нужна большая площадь пленочных систем.
  • ПЛЭН невыгодно устанавливать в плохо утепленных домов.
  • Высокая стоимость.
  • При неправильной установке, часть помещения, где размещено оборудование, нагревается гораздо сильнее.
  • Монтаж, терморегуляторы, защитные экраны и другие сопутствующие товары на порядок увеличивают цену пленочных систем отопления.

В интернете много как хороших, так и плохих обзоров на эти устройства. Однако при разумном подходе они создадут в доме ощущение уюта и комфорта.

Мнения покупателей

«Если коротко: очень комфортно. Жрет, конечно, как и всякий электроотопитель денег в 6 раз больше чем газ, однако радует то, что есть возможность точной регулировки требуемого тепла, при разумной площади дома можно вписаться в приемлемую ежемесячную сумму».

Игорь, Москва.

«Установил себе системы отопления ПЛЭН. Отапливаемая площадь — 400 м2. Сейчас, в декабре, на улице -15, в доме — +22. Стоит отдельный счетчик, потребление электроэнергии — примерно 500 кВт в сутки (расчетные теплопотери дома — 26 кВт при температуре -28°C)».

Николай, Самара.

Производители и популярные модели

1. Пленочный обогреватель 12 вольт Power Plus.

  • Средняя потребляемая мощность — 20-30 Вт.
  • Расчетная мощность — 150-220 w на 1м2.
  • Ширина — 50 см.
  • Страна — Южная Корея.

Эта пленка подойдет для установки под любое напольное покрытие. Доходит до +40 градусов за 3‒4 минуты. Время полного прогрева поверхности зависит от ее типа, плитка нагревается дольше дерева и линолеума. Чтобы повысить производительность системы, рекомендуем разместить теплоотражающую подложку.

2. Обогреватель-панно Домашний уют.

  • Питание: 220 В.
  • Мощность: 500 Вт.
  • Срок службы: 50000 часов.
  • Максимальная температура нагрева поверхности: 60°C.
  • Толщина нагревательного элемента: 12 микрон.
  • Средние размеры панно: 120х58 см.
  • Вес: 420 г.

Эта система подойдет как дополнительный источник отопления для квартиры или частного дома. Быстро нагревается, потребляет небольшое количество электроэнергии, создает комфортный температурный режим. Не занимает места: при необходимости панно можно свернуть в трубку. Кроме этого, на пленочном настенном обогревателе удобно сушить обувь, фрукты, ягоды, грибы. Естественно, его нельзя оставлять без присмотра или использовать как одеяло.

3. Потолочный ИК-обогреватель Зебра.

  • Напряжение питающей электросети — 220 В, 50 Гц.
  • Максимальная удельная потребляемая мощность — 200 Вт/кв.м.
  • Толщина — менее 1 мм.
  • Масса — 550 г/кв.м.
  • Степень защиты IP-44.

Установка систем под потолок часто удобнее, чем напольные варианты, так как ПЛЭН нагревают не только покрытие, но и предметы мебели, бытовую технику. Над пленочным электронагревателем необходимо поместить отражающий экран, но не нужно думать о защитном слое между отделкой потолка, в отличие от ситуации, если вы размещаете ИК отопление под линолеумом.

4. УРАЛПСО.

  • Толщина — 1 мм.
  • Частота — 50 Гц.
  • Масса 1 кв.м. — 500 г.
  • Рабочее напряжение — 220 В.
  • Максимальная потребляемая мощность — 200 Вт/м2.

Компания выпускает как потолочные, так и напольные пленочные нагреватели с системами управления разного уровня. На любое оборудование производители дают гарантию 10 лет. Также фирма предоставляет скидки, если заказывать сами приборы для отопления и монтаж у них, большой опыт и хорошие отзывы говорят за себя.

5. Инфракрасный теплый пол Rexva XM310.

  • Ширина — 100 см.
  • Мощность — 220 Вт.
  • Страна — Южная Корея.
  • Температура нагрева — +50 °C.

Еще один известный производитель. Пленка не позволяет перегреться напольному покрытию, мебели и электроприборам, а углеродные нити, запечатанные в пластик, дают мощное ИК излучение, поэтому экономия электричества будет заметна сразу. Компания честно признается, что срок службы системы отопления составляет от 10 лет.

6. Инфракрасный теплый пол Heat Plus 12.

  • Ширина — 100 см.
  • Толщина — около 3 мм.
  • Мощность — 220 Вт.
  • Страна — Южная Корея.
  • Температура нагрева — +50 °C.
  • Греющий элемент — карбоновое волокно.

В отличие от некоторых производителей, нагревательные элементы этой системы отопления равномерно распределены по поверхности, поэтому в пленке отсутствуют холодные зоны. Чтобы обезопасить напольное покрытие, на обогреватель нанесен ионизирующий слой и антиискровая сетка.

Критерии выбора

Продавцы любого товара будут доказывать вам, что это лучшая технология, которая перекрывает все остальные, но это их работа, поэтому перед покупкой нужно подумать и просчитать все возможные варианты. Чтобы построить комфортный дом с недорогим отоплением, необходимо знать основы физики и просчитать, насколько это выгодно. Если в населенном пункте есть газ, то электрическое отопление вряд ли станет выгодным решением.

Пленочная система отопления не будет лучшим решением для дома, где живут не постоянно, так как его установка стоит дорого. Хотя, в этом случае выгодно использовать панно Домашний уют или Бархатный сезон. Они не занимают место и почти ничего не весят. Лучшие результаты потолочное или напольное отопление показывает в строениях из кирпича, легких и тяжелых бетонов. В каркасных домах с ним могут конкурировать и другие виды отопления.

Если вы собираетесь стелить линолеум на пленочный ИК-обогреватель, не забудьте прибавить к стоимости системы теплоотражающую подложку. Так как, чтобы не повредить панели, нужно отделить их от нагрузок фанерой или подобным материалом. При этом страдает мощность работы, именно поэтому нельзя давать теплу уходить вниз. Также не рекомендуется делать стяжку из песчано-цементного раствора на панелях, так как это значительно уменьшает их КПД. Если вы планируете обустраивать потолок, также лучше установить теплоотражающий экран. Также есть технический регламент по высоте потолков, чтобы верхняя часть помещения не перегревалась.

Все больше компаний занимается поставками пленочных систем отопления, и не все из них заботятся о его работоспособности. Всегда проверяйте сертификаты на продукцию, не выбирайте оборудование по слишком низким расценкам, не доверяйте установку сомнительным фирмам. Только качественные обогреватели, правильный монтаж и предварительный расчет позволят сэкономить.

Стоимость ПЛЭН

Данные собраны с официальных сайтов производителей и крупных магазинов, где продаются отопительные системы. Приобрести пленочный электронагреватель в маленьких городах иногда невозможно, хотя многие компании помогут оформить доставку и отправить товар почтой.

Производитель Тип пленочной системы отопления Размер Цена, рубли
Power Plus 12 вольт Пол 1 м 400
Домашний уют



Панно 120х58 см 1500
Зебра Потолок 1 м 1700
УРАЛПСО Пол и потолок 1 м 950
Терморегулятор воздушный механический 950
Rexva XM310 Пол 1 м 900
Heat Plus 12 Пол 1 м 1500

ПЛЭН быстро стали популярны в России, но у каждого типа оборудования свои условия эксплуатации, которые обеспечат выгоду при использовании. Например, панно Домашний уют никогда не станет заменой полноценной системы (в отзывах часто пишут, что этот прибор отлично подойдет для сушки грибов), а корейские теплые полы нужно защищать сверху и снизу, чтобы они работали полноценно. Без хорошего утепления дома, создать комфортную температуру недорого не получится. Именно ошибки при выборе и монтаже являются причиной негативных отзывов.

obogrevguru.ru

настенное панно, отзывы, цена, характеристики

Сегодня в повседневную жизнь попадает все больше различных приборов, в том числе и отопительных, которые относятся к так называемым новейшим технологиям. Пленочный обогреватель, в отличие от привычных для нас устройств отопления и обогрева, не нагревает окружающий его воздух. Поверхность этого прибора нагревается не более чем до +45°C. Что же это за инновационный аппарат и как он функционирует? Какой способ теплопередачи лежит в основе его работы? На эти и другие вопросы постараемся ответить в этой статье.

Пленочный обогреватель – устройство и особенности

Не стоит пугаться аббревиатуры в подзаголовке, расшифровывается она предельно просто: пленочный лучистый электронагреватель. Его конструкция состоит из листовой алюминиевой фольги, на которой размещен резистивный, проще говоря, нагревательный, элемент. Он делается из металлов, обладающих определенным сопротивлением к электрическому току. Слоев может быть несколько, и затем они с двух сторон ламинируются пленочным материалом, который выступает и как электроизолятор.

Таким образом, ПЛЭН – это «слоеный пирог», который имеет различное количество слоев со встроенными инфракрасными греющими элементами, заламинированными с обеих сторон специальной прочной пленкой. В процессе установки электрический инфракрасный пленочный настенный обогреватель, так же как и потолочный, подключается к источнику питания, поступающего из центрального блока управления. Когда питание попадает на нагревательные элементы, они начинают плавно разогреваться и излучают инфракрасные волны длиной 10-15 мкм.

Схема работы

Общий принцип инфракрасного обогрева состоит в том, что тепловая энергия, образующаяся в результате прохождения электричества и разогрева пленочного электронагревателя, излучается в инфракрасном диапазоне. Тепло «передается» поверхности, на которую направлен ПЛЭН, это может быть пол, стены, потолок в комнате или мебель в ней находящаяся. Предметы аккумулируют полученное тепло, а затем разогревают пространство, в котором находятся, отдавая накопленную тепловую энергию. То есть, воздух в том или ином помещении нагревается не от нагревательного элемента, излучающем инфракрасные волны, а от теплых поверхностей в комнате. Так, например, потолочные пленочные инфракрасные обогреватели передают тепловую энергию полу. В результате происходит плавное равномерное прогревание с постепенным повышением температуры.

Типы пленочных нагревателей

Инфракрасная пленка, являющаяся основой любого ПЛЭНа, может быть закреплена на практически любой поверхности. Как правило, их монтируют на потолок, пол и стены, однако настенный вариант является малоэффективным. Обусловлено это тем, что согласно законам физики теплый воздух поднимается вверх, и это существенно ограничивает рабочую зону. Настенные пленочные обогреватели помещения не могут выступать в качестве основной системы отопления, а вот для дополнительного обогрева прохладных зон в комнате они будут хороши. Таким образом, наиболее распространенными являются напольные и потолочные пленочные обогреватели.

Обзор популярных производителей

Для обустройства напольных и потолочных ПЛЭНов используется один и тот же тип инфракрасной пленки, так что и достоинства у них схожи.

В этой таблице представлены средние цены, по которым можно купить ПЛЭН в Москве:

ПроизводительМодельМощность (кВт)Цена, рубли
Ballu Industrial GroupBIH-AP-0.80,82 343
BIH-AP-1.01,02 795
BIH-AP-2.02,04 343
BIH-AP-3.03,06 398
BIH-AP-4.04,07 058
AlmacИК-5Б0,52 726
ИК-10Б0,82 860
ИК-111,03 293
ИК-161,53 490
БиЛюксБ6000,62 066
Б10001,02 517
Б13501,353 133

Достоинства и недостатки

Плюсы:

  • Надежность и длительный срок эксплуатации. У этих приборов нет движущихся и изнашивающихся деталей, кроме того, им не нужен какой-либо теплоноситель.
  • Высокая экономичность. Для инфракрасного обогрева (ИК-обогрев) расходуется на 20-30 % меньше электроэнергии, чем для любых других отопительных изделий, работающих от электричества.
  • Дополнительная экономия возникает в результате высокого уровня автоматизации, которая позволяет отрегулировать нужный уровень температуры для каждой комнаты.
  • Компактность размещения и простота установки. Пленочные нагреватели не портят внешний вид, а также не занимают никакой полезной площади, так как размещаются под напольным или потолочным покрытием.
  • При работе ПЛЭНов не меняется количество кислорода и влажность воздуха, что оказывает благоприятное воздействие на человеческий организм.
  •  В том случае, если повреждаются отдельные элементы ИК-обогревателя, вся система продолжает функционировать.

Минусы:

  • Перед установкой ИК-обогревателей необходимо выполнить качественную теплоизоляцию комнаты.
  • Для работы оборудования необходима электрическая энергия определенной мощности.
  • Панели нагревателя не могут окрашиваться, оштукатуриваться или обклеиваться обоями.
  • Необходимость закрывать отражающую поверхность нагревателя различными отделочными материалами, чтобы не было перегрузки зрения.

Мнение пользователей

Для того чтобы составить полное представление об этом виде отопительных приборов, целесообразно прочитать отзывы о домашних пленочных обогревателях тех, кто уже их установил.

«Раньше у нас стоял котел, который работал и на угле, и на дровах. Действительно было тепло, но места дрова и уголь занимали много, да и сколько грязи от них! Около года назад провели к нам в поселок газовую магистраль, мы и поменяли угольный котел на настенный газовый. Возникла проблема: когда уходишь на работу, котел отключаешь. К вечеру дом выстывает так, что цветы замерзают. Тогда нам посоветовали родственники поставить ИК-обогреватели. Зима прошла в тепле, да и цветы все живы остались. Уходя на работу, отключаю газовый нагреватель и включаю пленочный. Вечером приятно домой возвращаться – тепло и комфортно!».

Татьяна Марченко, Москва.

«Живем на первом этаже, под нами подвальное неотапливаемое помещение. У нас двое маленьких детей, они всегда играют на полу, который довольно холодный. В ту зиму старший сын простудился, долго болел, потом захворала младшая. Стали прогревать квартиру масляным электрическим радиатором – и дорого, и все равно пол холодный. Сам установил два нагревателя на потолок. Сейчас пол теплый, чувствую сам ногами, так как хожу босиком. Да и счета за электричество в разы стали меньше».

Артур, Волгоград.

 «Поставил той зимой две панели. Претензий нет, греют неслышно, а пол реально стал теплей. Самое главное, что места они не занимают и включать их можно по мере необходимости. На эту зиму прикупил еще панелей, теперь для гаража. Можно будет спокойно работать даже в самый лютый холод ».

Игорь, Самара.

«Долго думала, какой обогреватель взять: кварцевый или инфракрасный. Решилась все же на инфракрасный Алмак 0,5 кВт. Попробовала сначала на картошке, которая подмерзала на лоджии – понравилась. К весне взяла еще три панели – на дачу, чтобы дрова не покупать и печь не топить. Довольна и замечаний вроде нет».

Алла Березник, Уфа.

Естественно, что отзывы пользователей несколько субъективны, однако вывод напрашивается сам собой: эти отопительные приборы – действительно интересная новинка, к которой стоит приглядеться повнимательней.

termogurus.ru

Как сделать обогреватель из инфракрасной пленки своими руками

Скептики утверждают, что ИК лучи вредны для человека. При этом охотно нежатся на пляже, забывая о том, что Солнце — самый мощный излучатель этих лучей. Наша звезда греет Землю миллиарды лет, а природа существует. Но в скептицизме есть и доля правды. Все мы получали ожоги загорая на пляже, прикосновение к горячей сковороде, кипятку или любому сильно нагретому веществу неминуемо приведет к травме.

Чтобы избежать этого, естественного, риска разработан обогреватель из инфракрасной пленки, сделать который своими руками не представляет труда. Отличительной особенностью отопления ИК лучами является тот факт, что нагревается не воздух, а предметы. Таким образом потребитель начинает ощущать тепло практически моментально после включения этого обогревателя. В традиционных системах отопления нагреватели сначала должны поднять температуру самих себя, потом воздуха в помещении и только после этого мы начинаем согреваться.

Устройство

Обогреватель из инфракрасной пленки своими руками

Обогреватель, сделанный для использования излучения, не имеет жидкого теплоносителя, который может протекать или замерзнуть, если зимой уехать на несколько дней и отключить систему. Отсутствуют котел, насос трубы и батареи. Все его составляющие.

  • Нагревательный элемент — лампа, спираль или нить, которые вырабатывают тепловую энергию.
  • Отражатель, распределяющий тепло по помещению.
  • Провода.
  • Терморегулятор, с помощью которого устанавливается уровень нагрева.

Изготовить простейший инфракрасный обогреватель своими руками может ребенок. Для этого достаточно поместить лист фольги за батарею отопления. Для изготовления электрических приборов такого типа существует масса схем. Могут быть использованы различные источники тепла — от спирали для электрической печки до склеенных листов пластика с графитной прослойкой. Широкий ассортимент отражателей, вплоть до фольги от шоколадок и приспособленный регулятор напряжения.

Инфракрасная пленка

Самым современным материалом для изготовления обогревателя своими руками является инфракрасная пленка. Состоит из трех слоев.

  • Основа. Электротехнический полимер, имеющий высокие параметры огнеупорности.
  • Средний, рабочий, слой — карбоновое нетканое полотно, которое является нагревательным элементом. Серебряные и медные контактные шины.
  • Внешнее ламинирование выполнено из того же вещества, что и основа пленки.

Поскольку для установки не требуется специальной подготовки поверхности, а сам материал гибкий такой обогреватель из инфракрасной пленки своими руками несложно смонтировать на любом профиле и материале стены, пола или потолка.

Порядок выполнения работ

Инфракрасная пленка в качестве обогревателя
  1. При выборе схемы ИК отопления в качестве основной следует помнить, что общая площадь обогревателя составит порядка 70% площади помещения.
  2. В случае установки на потолок высота должна быть не менее 2,5 м.
  3. Нельзя проводить сборку схемы при минусовой температуре окружающей среды.
  4. Начертите границы участков, на которых будет собран нагреватель. Собирая инфракрасный обогреватель своими руками схема ограничений должна быть неукоснительно соблюдена. Деревянные и металлические элементы здания должны иметь дистанцию от пленки более 50 мм. Расстояние до электроприборов и кабелей посторонней проводки — не менее 20 см. Каждый участок должен иметь нагрузку, ограниченную до 10 А. Провода, которыми будут подключаться фрагменты пленки прокладываются на расстоянии 2,5 см от края участка.
  5. Рассчитайте места подключения деталей обогревателя, и закрепите провода. Каждый лист должен быть подключен к магистральной коммуникации параллельно, для этого используйте медный провод с площадью сечения 1,5 мм2.
  6. На этом этапе желательно пригласить профессионального электрика для консультации как сделать инфракрасный обогреватель своими руками не нарушив порядок подключения электричества. Соедините проводку подключения пленки с магистралями, идущими к точкам установки терморегуляторов. Суммарная мощность участков, подключаемых на один регулятор должна соответствовать его мощности. Магистрали выполняются из проводов 2,5 мм2. Доведите их до точки соединения с основным кабелем.
  7. Установите на всю площадь поверхности отражатель толщиной 5 мм. В местах, где будут подключаться приборы выведите провода.
  8. Закрепите пленку в предназначенных для этого точках.
  9. Зафиксируйте терморегуляторы.
  10. Соедините и изолируйте все контакты.
  11. Включите обогреватель. Прикоснитесь рукой, должно выделяться тепло, но не вызывать чувство ожога.
  12. Установите декоративный слой, расстояние до пленки может составлять от 10 мм до 150 мм. Для стен и потолков лучше избрать влагостойкие материалы. Если работы проводились на полу, то прямо на пленку можно уложить линолеум, ламинированные покрытия, паркет, ковролин или плитку.

Ремонт

Инфракрасный обогреватель своими руками

Теперь, когда вопрос как сделать обогреватель своими руками решен, рассмотрим возможные причины и методы ремонта такой системы.

Одним из основных достоинств этой схемы отопления является ее живучесть. Карбоновые полосы работают по всей своей поверхности, а их контакт с шинами осуществлен на всю длину материала. За счет этого, даже в случае пробоя в одном или нескольких местах, оставшаяся площадь каждого участка или полосы пленки будет продолжать работать.

Этот эффект можно сравнить с листом металла, на который подали электрический ток. Можно сделать отверстие в любой точке, все равно сам лист останется под напряжением. При таком повреждении ремонт инфракрасного обогревателя не требуется

Предположим, что произошел обрыв провода, и один или несколько участков перестали работать. При таком дефекте будет продолжать греть оставшаяся площадь обогревателя, ведь каждый фрагмент подключен параллельно.

Устранить эту поломку, не разбирая декоративный слой невозможно. Единственным методом борьбы с проблемой могут быть меры профилактического характера. Во время установки старайтесь избегать больших фрагментов, тогда выход из строя малого участка не окажет влияния уровень обогрева. Надежно крепите контакты. Не перегружайте провод. Кроме того, такая неисправность имеют крайне низкую степень вероятности. Мы смело ставим на потолок гипсокартон, под которым проходят провода к люстре или убираем кабель под штукатурку.

Единственной реальной угрозой, которая может вынудить произвести ремонт инфракрасного обогревателя своими руками является расплавление нескольких листов. Может произойти по причине перегрева, но для этого должны совпасть несколько условий.
  1. Поверхность, которая передает тепло в помещение должна оказаться закрытой значительным теплоизоляционным предметом. В качестве примера представим брошенный на полу матрас. Если обогреватель смонтирован на стене или потолке такое, естественно, произойти не может. Угроза существует только для напольного варианта.
  2. При достижении температуры 70о С должен сработать терморегулятор и отключить нагревающуюся деталь. Значит одновременно бросили на пол теплое одеяло и поломался регулятор. Принцип его работы основан на законах физики. По мере нагревания находящееся в датчике вещество расширяется и размыкает контакт. Дефект невозможен. Если такого вещества там нет это будет обнаружено при первичной проверке.
  3. Все материалы, используемые при производстве пленки, имеют высокую жаростойкость. Основа выдерживает температуру в десятки раз выше. Карбонит, серебро и медь способны нагреваться сильнее и не иметь от этого вреда.
  4. Даже если произошло чудо и лист перегрелся он только потеряет свою форму и будет продолжать функционировать, но с несколько меньшим коэффициентом полезного действия.

Стоит ли изготавливать обогреватель из инфракрасной пленки своими руками? Технологии не стоят на месте. Еще 100 лет назад подавляющее число населения нашей планеты не знало о существовании электроэнергии, а автомобиля могли попросту испугаться. Но разве возможна нынешняя жизнь без этих вещей? Вспомните мобильный телефон 1990 года выпуска, который был рацией в чемодане президента. Посмотрите на нынешний смартфон, который есть у каждого школьника. Это прогресс.

pechiexpert.ru
