Гидравлический пресс своими руками. Самодельное оборудование: чертежи, схемы. Пресс самодельный


80 фото постройки самодельного устройства

Пресс гидравлического типа широко распространен в самых различных областях применения. Он отлично подходит для работ, требующих применения большого давления при обработке деталей. В автомобилестроении это условие относится к обработке валов, подшипников и подобных изделий округлой формы.

В повседневном быту гидравлический пресс используется для производства резиновых, металлических и пластмассовых деталей. Данное оборудование универсально и отлично подходит для разного рода работ.

В данной статье зададимся вопросом, из чего можно сделать пресс.

Краткое содержимое статьи:

Применение пресса

Для проведения сложных и точных работ необходимо специальное оборудование, тем не менее, простой гидравлический пресс поможет решить некоторые задачи.

Приведем самые распространенные:

  • производство подшипников необходимого размера, отлично подойдет для собственной небольшой автомастерской;
  • выгиб метизов;
  • поддержание нужного давления для склеивания частей изделия;
  • сборка заклепочных элементов.

Лучшим местом для установки оборудования является гараж или загородный участок. Фото пресса своими руками можно посмотреть ниже.

Гидропресс для автомобильных работ

Даже для проведения простых работ необходимо иметь некоторые навыки. Нужно правильно учитывать рабочее давление, а также вес, габариты и другие характеристики поршневого механизма.

Простая конструкция гидравлического пресса применима только для легковых автомобилей. Для грузового транспортного средства понадобится профессиональное оборудование. Идеи самодельных прессов вряд ли смогут их заменить.

Пресс для бумажных отходов

Такое оборудование, в первую очередь, необходимо для дачных и загородных участков. Большое скопление бумаги рано или поздно потребует её утилизации.

Установка спокойно работает от бытовой электрической сети в 220В на средних показателях мощности. Пресс отличается высокой производительностью даже при небольших габаритах оборудования.

Пресс для материалов из картона

Помимо картона, возможно прессование пластмассовых бутылок и жестяных банок. Но в таком оборудовании необходимо наличие гидравлического насоса.

Опилочный пресс

Применяется для получения опилочных брикетов, широко используемых в отоплении загородных домов. Оборудование отличается крупными габаритами. Он состоит из стола, каркасной конструкции, основания станка и двигателя.

Для ручного применения используется домкрат, а механическое использование подразумевает наличие электрического двигателя.

Оборудование для отборки сена

Существуют инструкции, как можно сделать пресс самостоятельно. В качестве подготовительных материалов приготовьте металлические уголки, рейки и обстроганные доски. Сначала приступаем к сборке короба, с помощью досок и металлических уголков.

Далее полученная конструкция оббивается, для придания прочности, металлическими рейками, а затем крепится на рамный каркас из бруса. Затем переходим к монтажу дверей для возможности забора собранного сена.

Пресс такого типа возможен в двух исполнениях:

  • в механическом варианте представляет собой простую конструкцию с невысокой мощностью и усилием до 1 тонны;
  • самодельный вариант гидравлического пресса с рабочим усилием до 4 тонн.

Конечно, неплохо иметь под рукой готовые чертежи, как правильно сделать пресс, так как для собственноручной сборки понадобятся элементы крепления лобной части оборудования, основание для крепления всех узлов, ходовую направляющую и транспортный подборщик.

Самостоятельное изготовление гидравлического пресса

Простой вариант гидравлического пресса потребует наличие сварочного инвертора, угловой машинки для шлифования, ручной пилы, перфоратора по металлу и металлического профиля. Также необходим домкрат, в зависимости от предназначения пресса, от 2 до 100 тонн.

Пресс такого типа выполняется в виде бутылочной формы. Любой гидравлический пресс состоит из движущихся и статических деталей. Отлично подойдут такие сборочные единицы, как швеллеры, уголки и толстостенные трубы.

В качестве динамических заготовок используются возвратные узлы и движущийся упор, к неподвижным изделиям относят разного рода стойки и основания.

Пошаговое изготовление пресса своими руками, особенно его основания, возможно из любых доступных материалов. Центр тяжести оборудования следует разместить на максимально низкой высоте.

При установке пресса на полу применяются швеллеры и уголки с толстым сечением. Для крепления самодельных прессов на столах используют трубы квадратного профиля. В качестве материала используются материалы из стальных сплавов, применение железных сплавов целесообразно при толщине заготовок от 1 см.

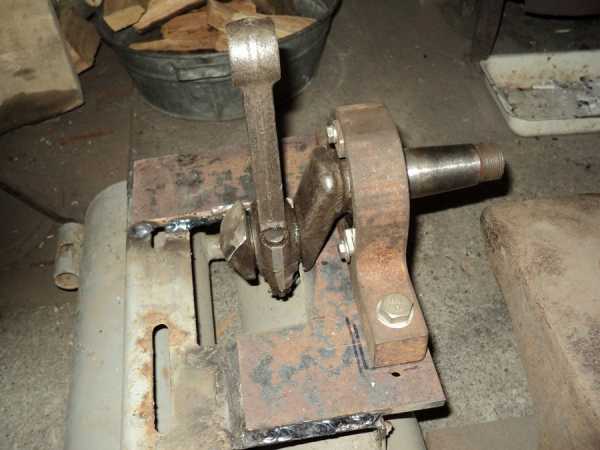

Фото пресса своими руками

clubsamodelok.ru

Гидравлический пресс своими руками. Самодельное оборудование: чертежи, схемы :: SYL.ru

Довольно часто в быту возникает необходимость выполнить всевозможные ремонтные работы или утилизировать отходы, в процессе чего не обойтись без гидравлического пресса. Гидравлический пресс своими руками можно изготовить, руководствуясь правилами проведения работ, представленными ниже.

Особенности изготовления гидравлического пресса

Для того чтобы изготовить гидравлический пресс, нужно будет подготовить традиционный домкрат, который выступит в качестве основного рабочего элемента. Необходимо помнить о том, что домкраты могут быть разными. По этой причине перед началом изготовления пресса нужно определить, какое максимальное усилие будет вам необходимо при проведении работ. Таким образом, если использовать гидравлический пресс, усиление которого не превышает 200 кН, то нужно будет применить только силу человека, которая должна будет прилагаться через специальный рычаг. Если предполагается использовать более мощное прессовое оборудование, то нужно будет использовать электропривод.

Перед тем как изготовить гидравлический пресс своими руками, нужно учесть, что существует множество разновидностей данного оборудования, каждая из них отличается конструкционными особенностями, месторасположением и количеством главных составляющих.

Технология проведения работ

Для того чтобы изготовить гидравлический пресс своими руками, первоначально будет нужно подготовить стальные заготовки разной формы и габаритов. Таким образом, для того чтобы получить основание пресса, нужно использовать толстый стальной лист, если такого нет, то можно изготовить его из отдельных отрезков стального профиля, сечение которого равно 100 миллиметров. Габариты основания будут зависеть от вида работ, которые предполагается выполнять. От этого параметра будет зависеть и устойчивость установки при эксплуатации.

Изготовление дополнительных элементов

Перед тем как начинать изготавливать гидравлический пресс своими руками, нужно учесть, что в роли направляющих стоек необходимо применить отрезки металлического уголка, размер которого равен 100х100 миллиметров, его высота должна быть равна 1,5 метра. Таких заготовок должно быть 4. Эти элементы необходимо приварить вертикально к стальному основанию, расположив по два с обеих сторон. Шаг между рядом расположенными уголками должен быть равен 100 миллиметрам, что необходимо для того, чтобы концы рабочего упора конструкции помещались. Их необходимо сделать такой же ширины. В верхней зоне все стойки должны быть сопряжены между собой посредством приваренного к ним стального профиля, изготовить его необходимо по соответствующему размеру. Этот же элемент станет выступать в качестве неподвижного упора, когда вы изготавливаете пресс гидравлический ручной.

Рекомендации специалиста по изготовлению гидравлического пресса

По данной технологии проведения работ домкрат предполагается закрепить на основании. Это говорит о том, что работу необходимо осуществлять при ходе штока вверх. Что касается направляющих стоек, которые должны располагаться в нижней части по высоте домкрата, их для более внушительной жесткости нужно укрепить с помощью двух болтов с каждой стороны. Для чего в рядом расположенных уголках нужно проделать сквозные отверстия, которые должны совпадать с диаметром болтов?

Сборка съемного упора

Пресс гидравлический ручной изготавливается по определенной технологии, которая предполагает на следующем этапе начало сборки одного из элементов гидравлического пресса, он называется съемным упором. Его следует установить таким образом, чтобы шток домкрата был укреплен в его центральной части. Тогда как сам съемный упор при работе должен скользить между направляющими стойками. По этой причине его длина должна быть эквивалентна расстоянию между наружными краями стоек, в качестве которых выступают уголки. Работа гидравлического пресса должна предполагать жесткость конструкции, для этого съемный упор нужно изготовить из полотна стали, толщина которой равна 10 миллиметрам. Из него с помощью металлорежущего инструмента нужно выкроить 10 равных по габаритам пластин, ширина каждой из которых должна быть равна 100 миллиметрам. Две пластины нужно сделать короче остальных на 10 миллиметров. После длинные пластины нужно укрепить между собой в отдельных точках или швом. Тогда как короткие пластины должны быть приварены с двух сторон данного блока с отступлением от концов 10 сантиметров. При запуске оборудования данные выступы не позволят съемному упору двигаться в сторону.

При изготовлении нужно выполнить и поршень гидравлического пресса, а также возвратный механизм, который необходим для возвращения рабочей части после осуществления работ. Его изготавливают с использованием пружины в количестве двух штук, а также пластин, в которых делаются отверстия в центральной части. Когда вами будет составляться схема гидравлического пресса, нужно учесть габариты возвратного механизма, которые должны быть несколько больше по сравнению с диаметром винтового штока. Данный элемент не позволит сдвигаться пластинке при работе. Верхним концом пружину нужно зафиксировать к пластине, тогда как нижним пластина крепится к подошве домкрата. Для того чтобы сделать ход штока несколько меньше, нужно использовать дополнительные вставки, которые фиксируются на упор. Помимо прочего, можно изменить шаг до верхнего упора, укрепив другую пластину несколько ниже данного элемента.

В заключение

Изготовленный пресс при незначительном усилии в цилиндре должен увеличить давление в несколько раз. По той причине, что жидкость, применяемая в подобных прессах не сжимается, она полностью будет поступать в другой цилиндр, который обладает большей рабочей площадью. Сила в большом цилиндре будет увеличиваться настолько, во сколько раз площадь его поршня будет больше площади поршней в малом цилиндре. Перед началом работ вами должна быть составлена схема гидравлического пресса, что позволит упростить процесс.

www.syl.ru

Самодельный пресс из домкрата: полезные советы

Гидравлический пресс является оборудованием, которое предназначается для обработки материалов давлением. Конструкция приводится в действие с помощью жидкости, которая находится под высоким давлением. Работа приспособления выполняется на основе закона Паскаля.

Гидравлический пресс можно сделать из домкрата, он будет малогабаритным и легким, что вполне подходит для домашнего использования.

Подобный пресс является отличным помощником для прессования разнообразных вставок и втулок, макулатурных отходов и металлов. С его помощью можно с легкостью пробить отверстия на разных основаниях. Такую конструкцию можно изготовить своими руками.

Для небольшой мастерской будет достаточно пресса, который развивает усилия в 10-20 т или меньше. В данном случае все зависит от того, какие задачи будут поставлены. Помимо усилия подобное приспособление имеет следующие основные параметры:

  • размеры;
  • вес;
  • ход поршня;
  • наличие манометра;
  • рабочие характеристики станины.

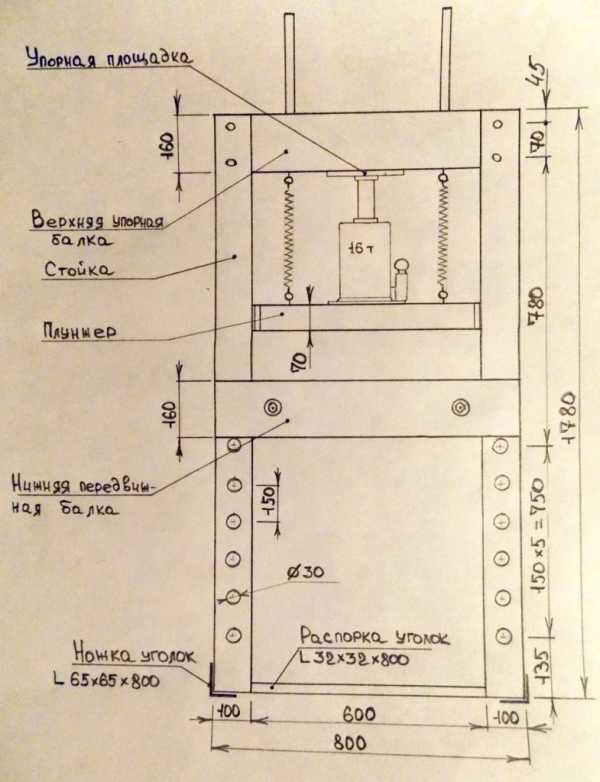

Чертеж изготовления рамы для пресса.

Изделие состоит из нескольких камер. В первой — меньшей — жидкость находится под высоким давлением, она подается по трубопроводу или каналу в большую камеру. Во втором цилиндре данная жидкость будет создавать усилие на поршне, которое передается на обрабатываемую заготовку через используемый инструмент. Пресс может работать исключительно при наличии упора. Данный элемент не будет допускать смещения детали под воздействием рабочего поршня. В качестве жидкости могут использоваться различные масла.

В большинстве случаев рабочий цилиндр размещается вертикально или горизонтально.

Данное приспособление можно использовать в автомобильной мастерской. С его помощью можно выполнить, к примеру, ремонт автомобиля. Для выпрессовки подшипника или сайлентблока не нужно будет обращаться в автомобильный сервис, так как при помощи гидравлического пресса можно будет с легкостью согнуть деталь из металла, произвести рихтовку, скрепить детали между собой под давлением, спрессовать бутылки из пластика, банки из жести, бумажные или картонные изделия.

Гидравлический пресс, который изготавливается на заводе, стоит достаточно дорого. Своими руками можно создать приспособление, которое будет соответствовать требованиям хозяина. Изделие занимает мало места. Если нет мастерской, то конструкцию можно расположить в гаражном помещении.

Полезные советы, которые нужно знать

Расположение домкрата для прессования.

Чтобы создать давление в рабочем цилиндре, в большинстве случаев используется ручной вмонтированный или съемный гидравлический насос. В данном случае все будет зависеть от того, какое оборудование планируется использовать, чтобы изготовить самодельный пресс. Наиболее простым вариантом, который сможет легко реализовать даже начинающий мастер, является изготовление приспособления на основе домкрата бутылочного типа. Данная конструкция будет иметь ручной вмонтированный насос.

Перед тем как приступать к изготовлению пресса, понадобится определиться, для выполнения каких работ будет использоваться конструкция. Также следует выяснить, какие усилия она должна развивать. После этого нужно будет подобрать и приобрести соответствующий домкрат.

Следующим этапом, который является особенно важным, является создание чертежа изготавливаемого приспособления. Любой пресс, который предлагается на существующих чертежах, разрабатывался и производился на основе гидравлического оборудования и заготовок из металла, которые имелись в наличии. Поэтому если использовать чужие разработки, то собирать пресс можно очень долго, так как в данном случае процесс будет заключаться в подгонке конструкции, которая взята за основу, под купленный гидравлический домкрат.

В процессе создания чертежа понадобится первым делом определить схему работы прессового приспособления:

  1. Домкрат монтируется на основание станины и нажимает вверх.
  2. Конструкция фиксируется у верха станины и нажимает вниз.

Правильное рабочее положение, пресса — вертикальное, выдвижным штоком вверх, переворачивать эту конструкцию нельзя.

Следует помнить, что для производимых домкратных конструкций правильное рабочее положение, которое предусматривается производителем, вертикальное, выдвижным штоком вверх. Переворачивать подобную конструкцию не допускается.

В большинстве случаев используется первый вариант. Второй более подходит для выполнения некоторых видов слесарных работ (выпрессовывание втулок и подшипников из каких-либо заготовок).

Для изготовления пресса из домкрата понадобится подготовить следующие элементы:

  • устройства для сварки;
  • электроды;
  • ножовка или шлифовальная машинка с отрезным диском;
  • бутылочный домкрат;
  • оттягивающие пружинки;
  • швеллеры;
  • металлические профили;
  • трубки прямоугольного и квадратного сечения;
  • листы из стали;
  • полоски из стали.

Вернуться к оглавлению

Как разработать чертеж пресса с гидравлическим домкратом

Устройство домкрата.

Понадобится разработать раму, внутри которой домкрат будет нажимать на заготовки. Она должна быть прочной и рассчитываться с запасом на усилие, которое развивается домкратом. Пресс, который приводится в действие, будет в одно время надавливать вверх и вниз, пытаясь разорвать раму. Основание станины должно иметь возможность обеспечить максимальную устойчивость прессовой конструкции. Основание рекомендуется выполнять в форме платформы. Ширина выступа рамы будет зависеть от размеров деталей, которые предназначаются для обработки. Размеры конструкции должны быть больше, чем сумма габаритов монтируемых деталей прессового устройства.

Высоту можно сложить из размера домкрата, необходимого свободного хода его штока, толщины двигающегося рабочего столика и высоты деталей, которые предназначаются для обработки. Домкрат может быть смонтирован на основание, при этом в качестве упора для заготовок будет использоваться верхняя часть станины. Усилие от штока передается на заготовку через двигающийся рабочий столик. Его понадобится установить поверх домкрата на раму, по которой он сможет быстро передвигаться вверх-вниз. Данное приспособление должно удерживаться направляющими со всех боков.

С двух сторон домкрата понадобится закрепить оттягивающие пружинки — одна проушина крепится к основанию станины, другая должна закрепляться к двигающемуся столику. Данные пружинки будут использоваться для того, чтобы сжимать домкрат в исходное положение, когда шток не будет выдвинут. Жесткость и размер пружинок должны соответствовать. В некоторых случаях на шток надевается конструкция в виде оправки, к которой закрепляется одна из проушин пружинок. Вторая проушина должна быть прикреплена к основанию.

Вернуться к оглавлению

Пресс из домкрата: пример конструкции

Схема гидравлического пресса на 5 тонн из домкрата.

Другая схема функционирования пресса предполагает, что в качестве упора для заготовок будет использоваться основание станины. Домкрат в данном случае монтируется на передвигающийся стол, который подвешивается к верхней части рамы на специальных пружинках. Под голову штока домкрата в двух рабочих схемах предусматривается гнездо на узле сопряжения. Гнездо может располагаться снизу рабочего столика или сверху станины. В данном случае можно использовать небольшой отрезок трубки соответствующего диаметра.

Для того чтобы регулировать свободный ход штока домкрата и высоту обрабатываемых заготовок, можно выполнить следующие действия:

  1. В верхней части станины понадобится сделать винтовой привод со штурвалом. Закручивая винт с плиткой на конце, можно уменьшить просвет для заготовок внутри станины.
  2. В другом случае предусматривается съемный упор, в роли которого используется съемный перемещающийся стол. Данный элемент можно будет зафиксировать на раме болтами и гайками или прутами. Для этого в станине надо просверлить отверстия. Шаг по высоте при этом должен быть меньше хода штока.
  3. Можно предусмотреть использование съемных вставок-подкладок, которые изготавливаются из металлического профиля.
  4. Можно комбинировать все способы, которые были перечислены выше.

Все размеры на схеме должны указываться с учетом не только размеров домкрата, обрабатываемых деталей, но и габаритов металлопроката, который планируется использовать в процессе сооружения пресса.

Вернуться к оглавлению

Как изготовить пресс из гидравлического домкрата самостоятельно: инструкция

Схема пресс переносного с приводом от гидравлического домкрата.

Платформа домкрата для опоры является основным узлом гидравлического пресса. Получаемое давление пропорционально к верхним узлам и поверхности. Основа должна иметь повышенную прочность. Для этого понадобится подготовить несколько ребер с такой же жесткостью, как у основания. В данном случае лучше всего использовать металлический профиль квадратной или прямоугольной формы. Размеры приспособления могут быть 40х50 мм или 50х50 мм. Длина изделий должна составлять приблизительно 250-300 мм. Данные приспособления укладываются боковыми сторонами друг к другу. После этого провариваются устройством для сварки стыковые швы в верхней и нижней части. Таким образом можно будет увеличить жесткость основы пресса, в результате устойчивость домкрата будет повышена. К основанию понадобится приварить пластинку из стали толщиной 10-12 мм. Размеры пластинки должны быть 250х200 мм.

На следующем этапе понадобится своими руками изготовить упор пресса и вертикальные стойки. Чтобы изготовить упоры стоек гидравлической прессовой конструкции самостоятельно, понадобится отпилить 2 заготовки нужной длины из стальной трубки прямоугольной или квадратной формы. В данном случае подойдет исключительно трубка большой толщины. Чтобы определить длину трубы, понадобится найти в инструкции домкрата величину максимального хода работающего штока, после чего добавить к полученному значению высоту домкрата и платформы для опоры. Упор можно изготовить из стальной трубки большой толщины. Данный элемент соединяется со стойками сваркой, для чего понадобится использовать сварочное устройство. В результате можно будет получить конструкцию П-образной формы, которая приваривается к основанию.

Все элементы конструкции понадобится соединять перпендикулярно.

Для этого понадобится приварить под углом 90° несколько уголков из стали 40х40 мм на лист толщиной 10 мм. Соединяемые детали понадобится уложить в данное приспособление, после чего сваривать. Таким образом можно будет выставить правильный угол. Для удобства в данный угольник можно будет добавить дополнительные изделия для прижима, которые смогут закрепить соединяемые элементы и препятствовать повреждениям угла соединения в процессе сварки из-за изменения температуры в металлической заготовке.

Вернуться к оглавлению

Изготовление съемного упора гидравлического пресса

Схема пресса рычажного с приводом от гидравлического домкрата

На следующем этапе нужно будет изготовить съемный упор. Данное приспособление будет передвигаться по направляющим, передавать давление на обрабатываемую заготовку от рабочего штока, который размещается в центральной части конструкции. Для изготовления подобной детали понадобится подготовить несколько отрезков полос из стали, толщина которых составляет приблизительно 10 мм. Длина полос должна быть немного меньше расстояния между стойками. Данные элементы надо будет скрепить с двух сторон в нескольких местах.

На этом этапе изготовление самодельного пресса из гидравлического домкрата завершено. Когда в прессе нет необходимости, из конструкции можно легко демонтировать домкрат и использовать его по прямому назначению.

Для того чтобы в дальнейшем можно было быстро заменить деталь, понадобится подготовить несколько сквозных отверстий, после чего отпилить 2 пластинки. Длина пластинок должна быть на 10 см больше, чем размеры блока. В них тоже надо будет просверлить несколько отверстий. Для монтажа блока на раму гидравлического пресса понадобится подготовить несколько болтов большой длины, гайки и шайбы. Подобные пластинки нужно будет соединить с блоком с двух сторон от стоек.

Размеры упора.

В конце понадобится произвести настройку пресса из домкрата. Если будет необходимость уменьшить свободный ход поршня конструкции, надо уменьшить расстояние между верхней балкой приспособления и перемещающимся упором. Для этого понадобится смонтировать еще один переходный металлический профиль квадратной формы. Чтобы его подготовить, нужно отпилить отрезок профиля так, чтобы его длина равнялась расстоянию между стойками. Далее надо прикрепить его на одинаковом расстоянии швом сварки. Таким образом можно уменьшить расстояние гидравлического пресса.

Для еще большего уменьшения движения рабочего штока конструкции понадобится применить дополнительные проставки, которые изготавливаются из металлического профиля или из небольших сменных наковален.

Подобную конструкцию можно использовать в процессе выполнения различных штампованных узоров на каких-нибудь заготовках. Можно изготавливать памятные медали или монеты из нетвердых сплавов.

Соорудить подобное приспособление своими руками несложно, понадобится лишь соблюдать последовательность действий и подготовить все необходимые инструменты и материалы.

moiinstrumenty.ru

Как сделать пресс для гаража своими руками

Самодельный пресс для гаража

Гаражный ручной пресс часто нужен для запрессовки или выпрессовки втулок, коленвала, снятия или установки подшипников для автомобиля, сжатия всевозможных деталей, для гибки арматуры или листового металла. Иногда можно воспользоваться тисками, но при больших габаритах или усилиях поможет только пресс или другое приспособление, создающее большое давление на деталь. Как сделать пресс гаражный своими руками, можно узнать в этой статье.

Особенности гидравлического самодельного пресса

Гаражный пресс своими руками изготавливается чаще всего с использованием гидравлического домкрата, как главного узла конструкции.

Особенность этого устройства – действие основных физических законов. При этом жидкость от действия определенного давления, в отличие от газа, не сжимается, а значит, и ее объем не уменьшается.

Это свойство домкратов позволяет без потерь мощности воздействовать на обрабатываемый узел или деталь с усилием, которое передает оператор на указанные подъемники. В этом случае сила давления, оказываемая через упоры домкратом на материал, превышает значительно силу, которую прикладывает человек, что делает устройство очень полезным для проведения многих операций в гараже.

На фото представлена конструкция гидравлического домкрата, который можно использовать, чтобы изготовить пресс ручной гаражный.

Конструкция гидравлического домкрата для самодельного пресса

Достоинствами устройства являются:

  • Достаточно высокий, до 80%, коэффициент полезного действия, что позволяет рассчитывать его грузоподъемность, а для изготовления пресса можно получить значительную силу сжатия. Этому способствует значительное передаточное отношение, имеющееся между величинами поперечных сечений плунжера и цилиндра насоса домкрата.
  • Плавность опускания и подъема штока.

К недостаткам конструкции можно отнести:

  • Если делать пресс самодельный для гаража, следует учитывать, что в домкрате нельзя точно выполнить регулировку высоты, на которую может опуститься шток. В этом случае, при давлении на обрабатываемую деталь или заготовку каждый раз приходится после такого воздействия стравливать давление, возникающее в камере до нуля, а затем весь ход штока повторять до момента контакта упора и прессуемой заготовки.
  • Гидравлический домкрат достаточно медлительный.
  • Устройство можно использовать только в вертикальном положении.

Какой выбрать домкрат для изготовления пресса

Достаточно простую схему внутренней конструкции и наружную форму, более всего подходящую для сборки пресса в гараж своими руками, имеет одноштоковый бутылочный домкрат.

Бутылочный домкрат с одним штоком

Преимуществами таких конструкций для изготовления прессов в гараж являются:

  • Заметно большая мощность, по сравнению с механическими.
  • По расчетам, в зависимости от конструкции, такие домкраты способны поднимать вес предметов или создавать усилие от двух до ста тонн, что позволяет изготавливать прессы гаражные 30 т усилием.
  • Компактность бутылочного варианта, что дает возможность проектировать гаражные ручные прессы достаточно небольших размеров, удобных для эксплуатации в небольших помещениях.

Перед тем, как собрать пресс для гаража своими руками, лучше посмотреть видео.

Как собрать гидравлически пресс для гаража

Прежде, чем начать сборку пресса для своего гаража, необходимо приобрести:

  • Гидравлический бутылочный домкрат, цена его приемлемая для любого автовладельца.

Совет: Для небольшой мастерской или своего гаража достаточно иметь небольшой домкрат с усилием, которое он может создавать до 10 тонн, что уменьшит габариты самого пресса.

  • Сварочный аппарат.
  • Электроды Э42.
  • Ножовку по металлу.
  • Болгарку.
  • Диски для резки металла.
  • Швеллер больше №8, длиной до 4 метров.
  • Профилированную трубу прямоугольного или квадратного сечения с большой толщиной стенки.
  • Профильный металлический уголок 50х5.
  • Стальную полосу, толщиной свыше 10 миллиметров.
  • Отрезок трубы нужного диаметра для соединения с головкой штока применяемого домкрата длиной примерно 15 миллиметров.
  • Металлическую пластину размером 25х10 сантиметров, толщиной 10 миллиметров.
  • Две пружины для упора.

Инструкция по сборке гидравлического пресса:

Совет: Перед сборкой данного устройства необходимо не только иметь качественный домкрат, но и изготовить надежное основание для него. Во время работы устройство будет испытывать одинаковое давление с обрабатываемой деталью, что требует использовать конструкцию с большим запасом прочности. В противном случае она может просто развалиться.

  • При изготовлении платформы используются швеллера с большим количеством ребер жесткости. Применять можно металлическую квадратную или прямоугольную трубу, из которой необходимо сделать четыре отрезка подходящей длины.
  • Элементы привариваются боковыми стенками друг к другу, обеспечивая сплошные сварные швы с двух сторон, что придает основанию конструкции дополнительную жесткость.
  • Изготавливаются вертикальные стойки и упор из профилированной трубы. При этом высота стоек равна величине, которую составляет сумма наибольшего хода штока, наружная высота корпуса домкрата и толщина съемного упора, а длине опорной платформы соответствует длина нижнего упора.
  • В прямоугольную сварную раму входят:
  1. платформа;
  2. две стойки;
  3. нижний упор пресса.

Совет: Следует принять меры, чтобы конструкция собиралась под углами в 90 градусов. Для этого можно применять металлические уголки, а дополнительная прочность всего устройства обеспечивается металлическими пластинами, обоими концами они привариваются по диагонали к боковым стойкам и опорной платформе.

Эскиз гидравлического пресса

  • Изготавливается съемный упор. Его назначение состоит в перемещении по вертикали на направляющих и обеспечении давления на обрабатываемую деталь. Элемент изготавливается из нескольких полос, длина которых немного меньше значения расстояния между двумя стойками, а толщина минимум 10 миллиметров. Все полосы с двух сторон привариваются друг к другу.

Совет: На гидравлическом прессе понадобится обрабатывать разные по форме детали, поэтому данный упор должен быть съемным.

  • Для фиксирования упора при его передвижении по вертикальным стойкам высверливаются в блоке из полос два сквозных отверстия.
  • Заготавливаются две металлические пластины, длиной больше полученного блока на 100 миллиметров. В пластинах сверлится по два отверстия, соосных с отверстиями, выполненными в блоке.
  • На станине пресса с обеих сторон стоек крепятся стальные пластины, на которые будет ставиться съемный упор. Они будут ограничивать его свободный боковой ход.
  • На опорную платформу, по центру ее длины, приваривается труба длиной 15 миллиметров. Диаметром достаточным для того, чтобы в него без особых усилий мог вставляться верхний край штока домкрата, который будет использоваться как фиксатор для правильного расположения силового агрегата.
  • От указанного элемента трубы-фиксатора на равном расстоянии между упором съемным и опорной платформой фиксируются пружины, которые будут возвращать в первоначальное верхнее положение блок упора после стравливания давления в домкрате.
  • Устанавливается домкрат. Для этого, используя дополнительные приспособления, необходимо оттянуть упор.
  • Между платформой и установленным упором ставится домкрат так, чтобы конец его штока заходил в фиксатор в задвинутом положении.

Работа на прессе гидравлическом для гаража

  • Основание домкрата фиксируется болтами к подвижному упору или приваривается. Предпочтение следует отдавать первому варианту, чтобы при необходимости можно было удалить подъемник из изготовленного пресса и использовать его для других работ.

Существуют и другие конструкции самодельных прессов для гаража, которые отличаются габаритами и усилием, но любой из них облегчает выполнение операций в гараже.

1pogarazham.ru

Самодельный пресс из домкрата своими руками: чертежи

Самодельный пресс из домкрата своими руками изготовить может практически каждый человек, знакомый с ручным трудом. Тем более если это автолюбитель, вынужденный периодически заниматься обслуживанием и ремонтом своей машины. При этом оснастить свой гараж прессом мечтает практически каждый из них. Для ряда операций, которые приходится производить при ремонте, он просто незаменим. Однако пресс заводской сборки стоит немалых денег, которые выложить безболезненно сможет далеко не каждый. Сделать пресс из домкрата будет оптимальным выходом в таком случае.

Многие автолюбители согласятся, что наличие любого домкрата для гаража является обязательным. Из него и можно сделать такой пресс своими рукам. Достаточно обзавестись необходимыми для этого материалами и инструментами. Для сборки можно использовать как сварные швы, так и болтовые соединения. В последнем случае пресс получится более мобильным, и при необходимости его можно будет разобрать, что сильно облегчит его перемещение.

Вернуться к оглавлению

Материалы и инструменты

Самодельный пресс представляет собой прочную раму, внутри которой имеется подвижная платформа. С одной стороны на нее оказывает давление шток домкрата, а с другой стороны помещается обрабатываемая деталь. Для установки в раме гидравлического домкрата достаточно нескольких болтов. Чертежи (рис. 2) определяют размеры каждой составной части. Основным определяющим моментом здесь являются размеры домкрата.

Для того чтобы своими руками сделать пресс, нужно приготовить:

  • 6 отрезков стального швеллера №8 длиной по 50 см;
  • 4 отрезка железной трубы прямоугольного сечения 40х60 мм, 2 из которых длиной в 1 м, а 2 — по 50 см;
  • 2 дверные пружины длиной по 20 см;
  • домкрат одноштоковый гидравлический бутылочного типа мощностью примерно 12 т;
  • 10 крепежных болтов с гайками М12 на 80, 4 таких же М10 на 80, 2 М12 на 150 и 4 болта 8 на 30;
  • шпильки М16 на 100 и М8 на 100, высокие гайки, стальная полоса и уголок;
  • грибок от ступицы автомобильного моста, пришедший в негодность.

Из инструментов нужен будет электросварочный аппарат, электродрель с набором сверл по металлу диаметром 16, 12, 10 и 8 мм и ручная угловая шлифовальная машинка «болгарка». Имея все это, вполне можно своими руками собрать нормально функционирующий пресс.

Вернуться к оглавлению

Порядок сборки

Монтаж всех заранее заготовленных деталей происходит с использованием схемы сборки (рис. 1). Из двух отрезков швеллера спинками друг к другу делается основание, соединенное двумя болтами М12. К их поверхности на 4 болта 8 на 30 крепится грибок от ступицы, при этом выступающие за пределы поверхности части диска срезаются «болгаркой». Это будет подвижная платформа. Точно так же скрепляются попарно еще 4 отрезка швеллера. Они становятся нижней и верхней опорами несущей рамы пресса. Вторая будет стационарной, а положение первой можно менять.

Из метровых отрезков прямоугольной железной трубы делаются вертикальные боковые стойки. Снизу, поперек с обеих сторон крепится основание из полуметровых отрезков такой же трубы. Перпендикулярно к ним крепятся сваркой ближе к краям отрезки уголка. В них с обеих сторон сверлятся отверстия, через которые пресс крепится к полу гаража болтами. Это позволяет регулировать его положение по вертикали, если пол недостаточно ровный. Верхний упор делается из спаренного швеллера и крепится к боковым стойкам теми же болтами, что и подвижная платформа. Посередине, в месте, в которое будет упираться шток домкрата, дополнительно приваривается стальная пластина толщиной 8-10 мм.

Перед этим на направляющие надевается подвижная платформа таким образом, чтобы спаренные отрезки швеллера оказались с обеих сторон от стоек. За скрепляющие отрезки швеллера болтами крепятся дверные пружины, на которых она оказывается подвешена. К ней снизу прикрепляется ступица, а сверху на болты М10 крепится гидравлический домкрат. Нижний упор делается также из спаренных отрезков швеллера. Благодаря просверленным в боковых стойках отверстиям, расстояние между которыми по вертикали составляет 10 см, можно регулировать его положение по высоте. Для этого в отверстия вставляют с обеих сторон две шпильки. Это позволяет прессовать детали различного размера.

Пресс из простого домкрата, даже если он сделан своими руками из подручных средств, окажется незаменимым помощником, экономящим своему владельцу и время, и финансовые средства, зачастую довольно существенные.

Достаточно сказать, что произвести выпрессовку сайлентблока без его помощи почти невозможно. В то же время снять с него домкрат и использовать его для иных целей является делом нескольких минут. Если же пресс еще и имеет разборную конструкцию, чего в заводском исполнении практически не бывает, то его эксплуатация становится еще и очень удобной.

moigarazh.ru

Самодельный пресс для яблок своими руками

Большой урожай яблок иногда становится проблемой для хозяев. Плоды невозможно долго хранить, не всегда удается продать или заготовить на корм домашним животным. Выход из ситуации — домашние заготовки в виде варенья и соков. Приготовить их будет легче, если использовать соковыжималки и специальные самодельные прессы для яблок.

Виды прессов для яблок

Прессы для отжима сока бывают:

  • Механические,
  • Гидравлические,
  • Пневматические,
  • Электрогидравлические.

Покупные модели, вне зависимости от типа, не могут справиться с большими объемами фруктов.

Поэтому большинство садоводов предпочитает изготовить бытовой пресс для яблок своими руками.

Каждый из видов имеет свои плюсы и минусы. Механический менее производительный, но самый простой в изготовлении. Гидравлические имеют более сложный механизм, но способны дать качественное фруктовое пюре. Для пневматического устройства необходим компрессор, это влияет на цену прибора. Но он способен переработать большой объем фруктов за короткое время.

Наиболее эффективными являются электрогидравлические модели.

Работают они на сочетании электричества и гидравлики. Работа человека заключается только в подаче фруктов. Минус аппарата — дороговизна запасных частей.

В большинстве моделей предусмотрено давление на яблочную массу сверху, но комбинированный вариант имеет свои отличия:

  • Винтовое устройство давит на массу сверху вниз,
  • Гидравлический домкрат — снизу вверх.

Рекомендации по сборке прессов

Чтобы сделать пресс для сока нужно предусмотреть следующие моменты:

  • Емкость для сока. Можно использовать бак или большую кастрюлю, а для слива внизу установить кран,
  • Если используется деревянная бочка, то она должна быть из паркетных реек,
  • Если используется корпус стиральной машины, то он должен быть чистым и герметичным, без ржавчины и плесени,
  • Корпус аппарата. Самый простой вариант — пирамида из деревянных решеток.

Для обеспечения равномерного отжима сока мелко нарезанные плоды кладут в чистые мешки, или же перекладывают мягкой тканью. Если этого не сделать, пресс для сока своими руками оставит влажный жмых и большое количество отходов. Нарезать яблоки можно при помощи обыкновенного ножа или специального измельчителя. Прибор можно купить, но чаще его делают самостоятельно и встраивают в прессовальный аппарат.

Винтовой самодельный пресс

Правильно собранный пресс способен отжать из яблок до 70% сока. На выходе остается сухой жмых. Винтовой аппарат работает за счет вращения крупных лопастей, крепленных гайками, или домкратов. Конструкция из гидравлического домкрата отличается большей производительностью и не требует применения большой физической силы. Перед тем как сделать пресс нужно подготовить:

  • Станину,
  • Корпус для закладки сырья,
  • Деревянные решетки,
  • Поршень для давления,
  • Круг под домкрат,
  • Рабочий узел,
  • Поддон или чашу.

Для изготовления берутся две металлические трубы, к которым приваривается профиль. Чаще всего его делают в виде перекладины. В нем делается небольшое отверстие, к которому приваривается головка с резьбой для установки винта. К трубам приваривается струбцина или же опорная конструкция. Сверху винта устанавливается рукоятка для вращения, снизу — упор. Он представляет собой деревянный или металлический круг. Деревянный корпус изготавливается из досок толщиной около 5 мм, их стягивают саморезами с антикоррозийным покрытием. Расстояние между реями не должно превышать 1 см. Полосы с реями сгибают в виде круга, и скрепляют болтами. В качестве поддона используют пластиковый таз с отверстием для слива сока.

Вариант с использованием домкрата

Удобнее вместо винта использовать домкраты для автомобилей на 2-3 тысячи кг. Гайка для крепления тут уже не требуется, а самодельный пресс из домкрата получается более мощным. Единственное отличие в сборке — прочная рама, способная выдержать давление. Домкрат устанавливают как снизу, так и сверху — это зависит от предпочтений пользователя.

Когда аппарат готов, в емкость укладывают яблоки, а снизу устанавливают деревянный круг. Это позволит сохранить целостность конструкции при высоком давлении.

Средняя производительность — 1,75 л сока за 5 минут.

Как сделать гидравлический пресс

Для изготовления понадобится:

  • Шлифовальная машина,
  • Сварочный аппарат,
  • Емкость на 50-60 л,
  • Дрель,
  • Металлические трубы с толщиной стенок от 0,3 см,
  • Гидропресс,
  • Прочные дубовые реи.

Как сделать гидравлический пресс: снизу бака просверливают отверстие и монтируют кран для слива сока. Емкость вставляют в бочку, собранную из досок или реек. Расстояние между ними не должно быть менее 0,3 см. Скрепить бочку рекомендуется оцинкованной сталью. Если используется бочка без кожуха, то ее ставят на поддон. В нем предусматривают отверстие для слива сока.

Основание — металлическая рама — должна быть прочной, поскольку принимает на себя основное давление. Изготавливают ее по тому же принципу, как для винтового пресса. Гидравлический пресс своими руками станет более устойчивым, если к нижней части рамы приварить по 2-3 металлических отреза трубы.

Поршнем может служить круг, сделанный из древесины. Диаметр должен быть чуть меньше, чем у емкости для сока. Изготавливают его из двух дубовых досок, скрепленных саморезами. В качестве упора обычно используют круг того же диаметра из нержавеющего металла. На упор устанавливается гидравлическое устройство.

В качестве пресса можно использовать также эластичный бочонок. Он подключается к водопроводу и расширятся под напором воды. Пресс давит на яблоки, в результате чего выделяется сок.

Шнековый самодельный пресс

Шнековый пресс напоминает мясорубку. Работает он от электрического двигателя, который вращает шкив при помощи ременной передачи. В подающую камеру загружается сырье, шнек его измельчает и продавливает через сито. На выходе шнековый пресс дает сок с мякотью.

Для домашнего изготовления это самый сложный вариант. Чтобы его собрать, потребуются чертежи и схемы, а также:

  • Прочный корпус из нержавеющей стали,
  • Шнековый пресс, который ставится внутри корпуса,
  • Емкость для приёма сырья,
  • Емкость для готового сока,
  • Электрический двигатель, дающий от 1500 оборотов в минуту.

Конструкцию собирают на металлической раме. В качестве корпуса можно использовать корпус от обычной или электрической мясорубки. В него устанавливается шнековый пресс, который при помощи привода крепится к двигателю. На выходное отверстие монтируют сито с нужным диаметром ячейки. В качестве емкости для готового сока можно использовать банки, кастрюли или тазы.

Шнековый пресс обладает большей производительностью, поскольку приводится в действие не ручной силой, а электрическим мотором.

Производительность такой машины — до 7 литров сока за 5 минут.

Если у вас есть опыт изготовления прессов для яблок и других фруктов, поделитесь им в комментариях к статье!

Читайте также

nalugah.ru

Пресс для отжима сока своими руками

Конец лета, начало осени пора сбора фруктов, овощей, яблок, винограда. И если урожай большой, то обычной электрической соковыжималкой не справится. В этом случае для дачи необходим пресс для отжима сока из фруктов. Сейчас в сети масса предложений на различные прессы и давилки, гидравлические, винтовые, пневматические, деревянные, но самый большой минус этих товаров высокая цена. Сделать пресс для сока своими руками самостоятельно не сложно, нужны небольшие навыки слесаря, сварщика. А затраты на самодельный пресс для винограда или яблок в несколько раз ниже покупного.

Для винодела такое приспособление облегчит его работу и сэкономит массу времени. Наиболее простой вариант домашнего пресса-соковыжималки основан на выдавливании сока из мезги фруктов или овощей. Предварительно яблоки измельчаются специальными дробилками, используется давилка для винограда, а затем из этой массы отжимается сок. При такой технологии выходит чистый сок без мякоти, готовый к сбраживанию, либо для пастеризации и дальнейшего хранения.

Простой пресс для винограда своими руками

Винтовой пресс для винограда состоит из: основания — рамы, корзины, нажимного устройства(вал или домкрат), прессующего поршня. Возможны и другие варианты изготовления устройства. При выборе материала не обязательно точно следовать описанию и чертежи перса можно сделать свои.

Инструмент и материалы для пресса:

  • Сварочный аппарат;
  • Дрель;
  • Болгарка;
  • Бак – 50 литров;
  • Металлический швеллер 10-12 мм – 150 мм;
  • Металлический уголок 40-50 мм – 3200 мм;
  • Дубовые рейки 40х25х400 мм – 50 шт;
  • Ткань – 1 кв.м;
  • Домкрат — 1 шт;
  • Кран – 1 шт;
  • Леска 2 мм – 3 м.

Как сделать пресс для отжима сока

1.Рама. Основание один из самых важных элементов пресса, рама должна быть очень крепкой конструкцией, на неё ложится вся нагрузка при работе. Боковые части пресса сделаны из металлических уголков высотой 85 мм. Верхние и нижние части рамы необходимо сделать из швеллера длиной 70 см, можно дополнительно усилить конструкцию, наварив косынки между уголками и швеллером. Все части свариваются во всех местах соприкосновения. Если используется конструкция винтового пресса, то нужно к верхнему швеллеру приварить гайку для винта. Кроме металлической рамы, можно использовать деревянные доски, толщиной от 5 сантиметров. Доски скрепляются шпильками на 10-12 мм и закручиваются гайками. Деревянный пресс сделать проще, но конструкция не выдерживает сильных нагрузок, для небольшого урожая вполне пригодный вариант. Готовую раму необходимо зашкурить и окрасить специальной краской по металлу.

2.Бак для пресса. В данной конструкции используется варочный бак из нержавеющей стали объемом 50 литров. В нижней части емкости котла просверлено отверстие и установлен кран из нержавейки. Вместо бака можно использовать обычную кастрюлю подходящего размера. В емкость вставляется решетка из дубовых реек. Заготовки выпиливаются из дубовой доски (можно использовать паркетную доску), высота их равна высоте кастрюли. По краям в торцах реек просверлены отверстия на 2-3 мм через них пропущена леска или нержавеющая проволока. Соединив все дощечки получается своего рода корзина.  Между рейками должен быть зазор 2-3 мм, через который будет сочиться сок фруктов. Можно обойтись вообще без кастрюли, соединив доски обручами из оцинкованной стали и установив корзину на поддон, в который будет стекать отжатая жидкость. В качестве поддона может быть использован пластиковый поддон от большого цветочного горшка или нержавеющая кухонная мойка. Существует конструкции где пресс для винограда делается рамочным, в нем отсутствует корзина, жмых укладывается в ткань между дренажными решетками в несколько слоев и давится.

3.Поршень. Поршень для пресса нужно сделать из оставшихся дубовых досок, сложив их крест на крест, с помощью циркуля начертить круг нужного размера и вырезать электрическим лобзиком. Рейки скрутить саморезами из нержавейки или связать медной, нержавеющей проволокой. Если в хозяйстве имеются бревно, то можно отпилить круг необходимого диаметра и высоты.

4.Силовой механизм. В качестве нажимного механизма в прессе для яблок используется домкрат или винт. В устройстве для отжима сока будет вполне достаточно гидравлического автомобильного домкрата грузоподъемностью 3 тонны. Для более уверенной работы можно использовать домкраты создающие усилие равное более 3 тонн. Винт для пресса найти сложнее, а домкрат имеется у каждого автолюбителя. Под домкрат нужно напилить дощечек для подкладывания во время отжима.

5.Ткань для фильтрации. Что бы отфильтровать, сок из фруктов яблок, нужна прочная ткань, способная пропускать влагу. Самый простой вариант взять капроновый мешок из под сахара. Так же для фильтрации подойдет капрон, лавсан, пропилен, полиэстер или использовать прочный ХБ материал, плотный лен, чтобы не порвать под давлением.

Итак, ручной пресс для фруктов готов, как отжать сок? Корзину вставить в бак, внутрь поместить материал для фильтрации. Мягкие фрукты, ягоды, цитрусовые давятся без предварительной обработки. Яблоки, морковь или другие твердые плоды необходимо измельчить на дробилке или использовать мезгу от соковыжималки, загрузить в корзину, накрыть крышкой.

Установить домкрат, подставить приемную емкость, открыть кран и не спеша давить. Не нужно сразу пытаться выдавить весь сок, можно повредить раму или ткань порвется. Сделать три-четыре качка, подождать некоторое время, затем еще три-четыре качка и так далее. Из одного ведра жмыха яблок от соковыжималки выходит 3-4 литра чистого сока, из дробленой массы выход чуть больше.

Загрузка...

alkodoma.ru
