Как сделать ручной гидравлический пресс из домкрата в домашних условиях. Пресс своими руками из домкрата чертежи

Как сделать пресс гидравлический из домкрата

Гидравлический пресс представляет собою агрегат, предназначающийся для обрабатывания заготовок посредством большого давления. Функционирует подобное оснащение благодаря жидкостному давлению, которое воздействует на его конструктивные части. Обыкновенно рабочий цилиндр располагается вертикально, однако в некоторых гидравлических прессах он имеет горизонтальное положение. Рабочее усилие варьируется, способно составлять десятки и тысячи тонн.

Оборудование широко используется для того, чтобы штамповать, ковать, править, гнуть, выдавливать трубы и иные профили. Также посредством гидравлического пресса из домкрата возможно брикетировать, пакетировать и прессовать разнообразные предметы. Данное оснащение часто применяется на заводах, производящих резиновые, пластмассовые и деревянные изделия.

Применение пресса в бытовых условиях

Весьма часто пресс из гидравлического домкрата, имеющий малые габариты, используют в гаражном помещении, мастерской. Используя его, возможно отремонтировать машину, выполнить иные работы.

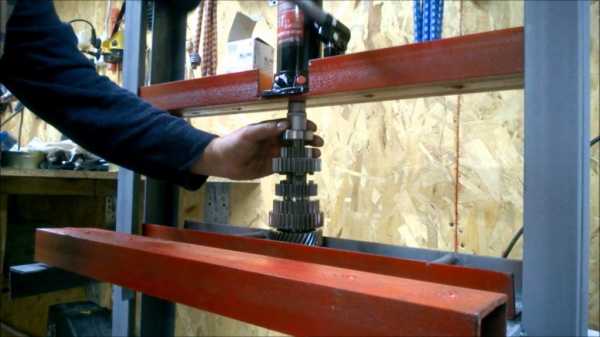

Посредством подобного оснащения выпрессовывают подшипники, сайлентблоки, осуществляют запрессовку новых запчастей. Кроме ремонта машины, пресс из домкрата применяют, чтобы сгибать предметы из металла, создавать нужное усилие при склейке деталей, брикетировать мусор, выдавливать автомасло и иные расходники. Заводское оснащение имеет большую цену, купить его способен не каждый. Выгоднее сделать пресс своими руками, потратив деньги лишь на покупку нужных материалов.

Конструкцию сделанного устройства возможно сразу же адаптировать для решения какой-либо задачи. Самодельный пресс компактен, его можно без труда разместить в гаражном помещении, мастерской.

Конструктивные особенности оборудования

Сделанные самостоятельно прессы имеют рабочее усилие в десять-двадцать тонн. Данный показатель зависим от процедур, которые вы намереваетесь выполнять посредством устройства.Пресс на гидравлике располагает следующими техническими параметрами:

• габаритные показатели;
• вес оснащения;
• поршневой ход;
• наличие манометра;
• показатели установленной станины.

В самодельном оборудовании компрессия в рабочем цилиндре обыкновенно устанавливается посредством насосного устройства. Оно может быть как интегрировано в агрегат или располагаться отдельно. Довольно просто изготовить устройство на гидравлике, если использовать бутылочный домкрат. Там есть встроенный насос.

Перед тем как вы выберете домкрат, определитесь, для чего вам нужен пресс. От предназначения зависит как конструкция оборудования, так и усилие, которое оно будет способно развить. После этого разработайте чертеж. Разумеется, вы можете отыскать схему в Сети и просмотреть ниже видео процесса создания устройства на гидравлике. Однако в этом случае вам придется адаптировать ваши приспособления под чужое оборудование.

Пресс на гидравлике может функционировать по одной из двух схем. Если домкрат будет установлен внизу пресса (на станине), то давление пойдет кверху. Если же его установить наверху устройства, давление пойдет книзу.

Выбирая схему функционирования пресса, нужно помнить, что для большей части домкратов, производимых в настоящее время, единственным правильным считается положение давящим штоком кверху. Расположить их иначе не выйдет. Ввиду этого обычно используется 1-я схема. 2-я применяется тогда, когда нужно выпрессовывать подшипники, втулки из определенных агрегатов.

Создание схемы

Несущим элементом всякого пресса считается станина, к созданию схемы которой нужно отнестись с максимальной ответственностью. Конструкция станины – рама, в ней установлен домкрат с инструментом. Он действует на обрабатываемый предмет.

Рама пресса из домкрата своими руками должна быть высокопрочной, потому как она станет переносить большие нагрузки. Домкрат, формирующий усилие, будет давить на рамный верх и низ.

Низ станины (основание) должен делать более устойчивым все устройство. Определяя ширину внутреннего рамного проема, принимают во внимание габариты предметов, для обрабатывания которых предназначается пресс, габариты всех частей оборудования.

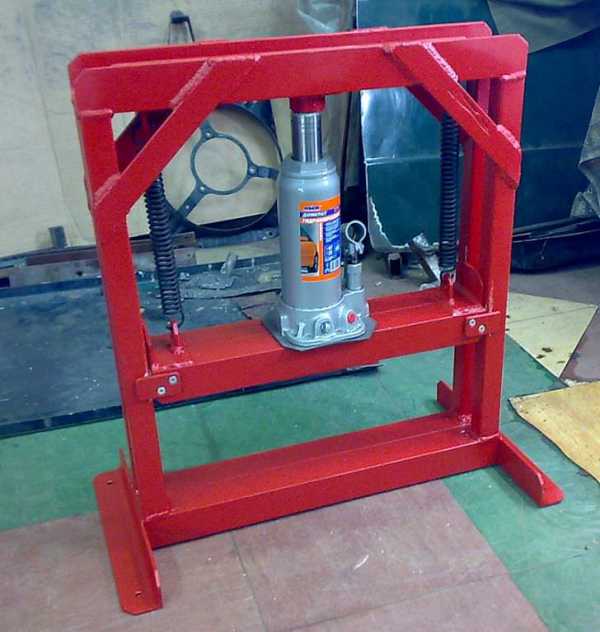

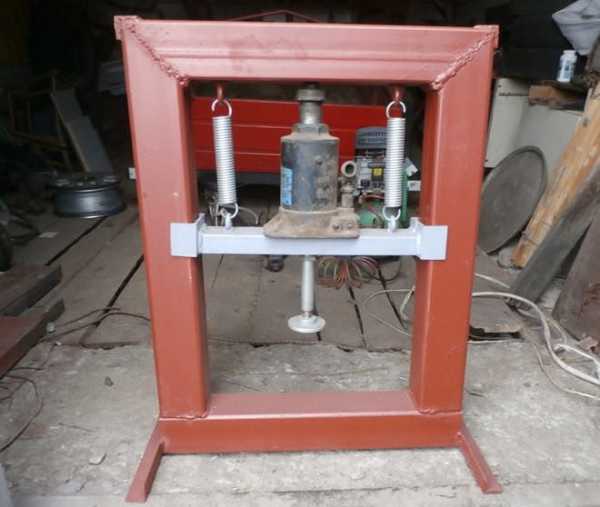

Если самодельный пресс из домкрата своими руками произведен по первой схеме, то конструктивно он устроен таким образом: домкрат монтируется на нижнее основание, заготовка – в рамный верх; давление передается посредством штока и подвижной платформы, которая передвигается по направляющим, располагающимся по сторонам рамы.

Для возвращения штока в стандартное положение применяется пара пружин. Их низ прикрепляется к основанию, а верхняя часть – к подвижной платформе. Для эффективного выполнения пружинами всех возлагающихся на них задач нужно правильно определить жесткость.

При использовании второй схемы на нижнее основание кладется заготовка, а домкратное устройство ставится на передвижную платформу. К ней прикрепляются пружины, которые связывают ее с рамным верхом. В области соприкосновения штока и платформы/перекладины создается гнездо. Как сделать из домкрата пресс, который будет удобен в применении? Требуется добавить возможность регулирования свободного домкратного штока.

Необходимый инструментарий

Чтобы самому изготовить пресс на гидравлике, приготовьте:

• оснащение для сварки;
• электродные элементы;
• ножовку по стали либо болгарку;
• домкрат на гидравлике;
• пару пружин;
• швеллеры;
• лист из стали толщиной не меньше восьми миллиметров;
• отрезок полоски из металла толщиной десять миллиметров;
• трубный отрезок.

Если вы отыщете в гаражном помещении старый грибок моста, который остался после ремонта, можете сделать из него оттягивающее приспособление. Для этого наденьте его на домкратный шток, прикрепите к нему верх пружин, а низ зафиксируйте на станине.

Процесс создания гидравлического пресса

Последовательность создания самодельного пресса из домкрата будет следующей:

1. После того как схема гидравлического устройства разработана, все нужные материалы, инструментарий приготовлены, начинают создание пресса. Прежде всего требуется выполнить нарезку металла, соблюдая размеры.
2. Теперь необходимо изготовить основание оборудования. Для этого посредством сварки соединяют приготовленные квадратные трубы. На образовавшийся прямоугольник приваривают пластинку из стали. После этого выполняют сваривание боков и верха рамы. Необходимо следить, чтобы созданная конструкция была ровной, углы соединений равнялись девяноста градусам. Ее сваривают с основанием.
3. Для создания подвижной платформы применяют швеллер, трубу в форме прямоугольника либо квадрата. В центр платформы посредством приваривания присоединяют трубный отрезок, служащий гнездом для головки домкратного штока. Для создания направляющих понадобится пара полос из стали. Их величина должна быть соответственна ширине рамы устройства по наружному контуру.
4. Полоски прикрепляют к бокам платформы посредством болтов. Так же делают и съемный упор. В направляющих сверлят отверстия напротив рамных стоек.
5. В конце устанавливают пружины оттягивания и домкратное устройство. Подобное оборудование очень удобно, потому как из него в любой момент можно достать собственный домкрат.

Для того, чтобы лучше разобраться с технологией создания самодельного пресса рекомендуем посмотреть обучающие видео ролики.

oxmetall.ru

Пресс своими руками для гаража

Периодически практически в каждом гараже возникает необходимость проведения различных работ, требующих использования методов прессования. Для реализации подобного рода задач создано специальное приспособление – гидравлический пресс. При большом желании простой пресс для гаража безо всяких проблем собирается своими руками.

Пресс своими руками для гаража

Содержание пошаговой инструкции:

Назначение и принцип действия пресса

Рассматриваемый агрегат позволяет выполнять обработку разнообразных изделий и материалов при помощи давления. За работу механизма отвечает специальная жидкость. В рассматриваемой системе она пребывает под повышенным давлением.

Конструкция состоит из двух основных цилиндров, они же камеры. В емкости меньшего размера происходит увеличение давления жидкости и осуществляется ее передача в рабочую емкость, имеющую увеличенный размер.

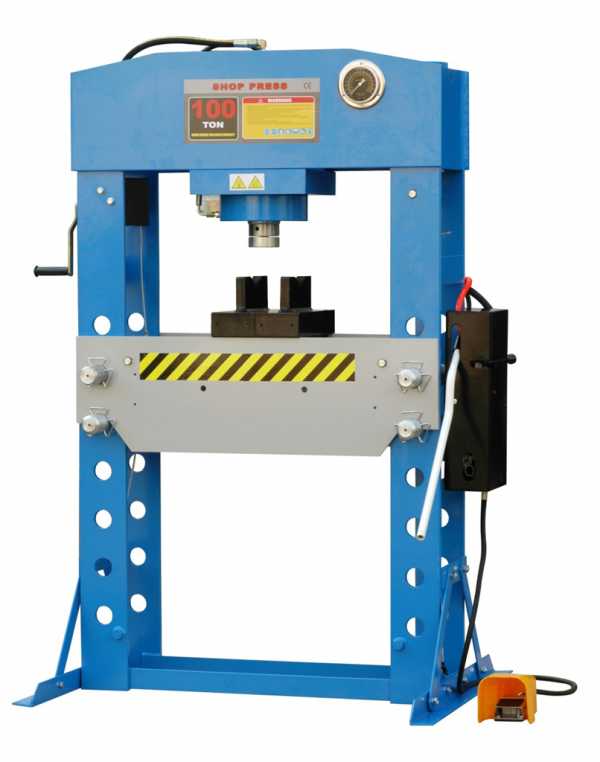

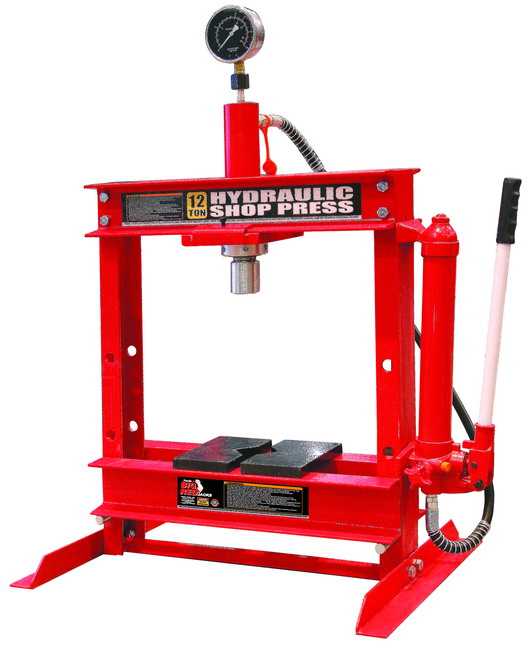

Гидравлический пресс

Между собой цилиндры соединяются при помощи специального канала либо трубопровода. В большом отделении жидкость (обычно это специальное масло) оказывает усилие на специальный поршень. Оттуда усилие передается на установленный исполнительный инструмент и далее на обрабатываемое изделие.

Как правило, рабочий цилиндр устанавливается в вертикальном положении. В некоторых ситуация его установка выполняется в горизонтальном положении.

Пресс может развивать усилия вплоть до нескольких тысяч тонн. Конкретное значение подбирается в соответствии с особенностями обрабатываемых заготовок и выполняемых задач.

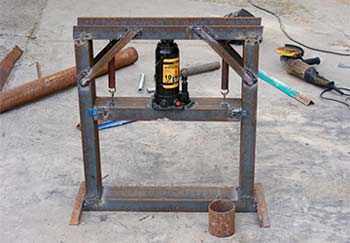

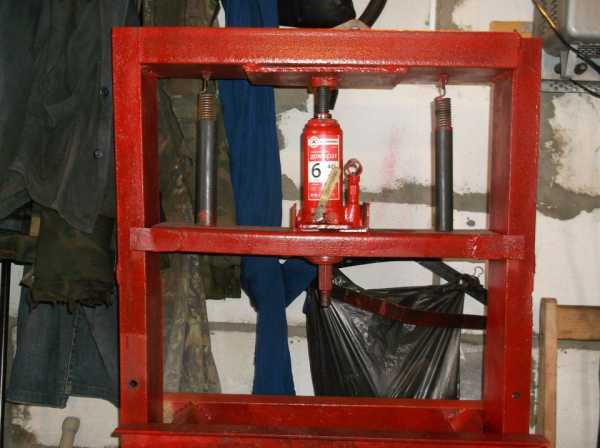

Самодельный пресс

Прессы широко используются при обработке труб, прессовании разнообразных изделий, производстве разного рода прессованных заготовок из резины, древесной стружки, пластмассы и т.д.

Варианты применения самодельного пресса

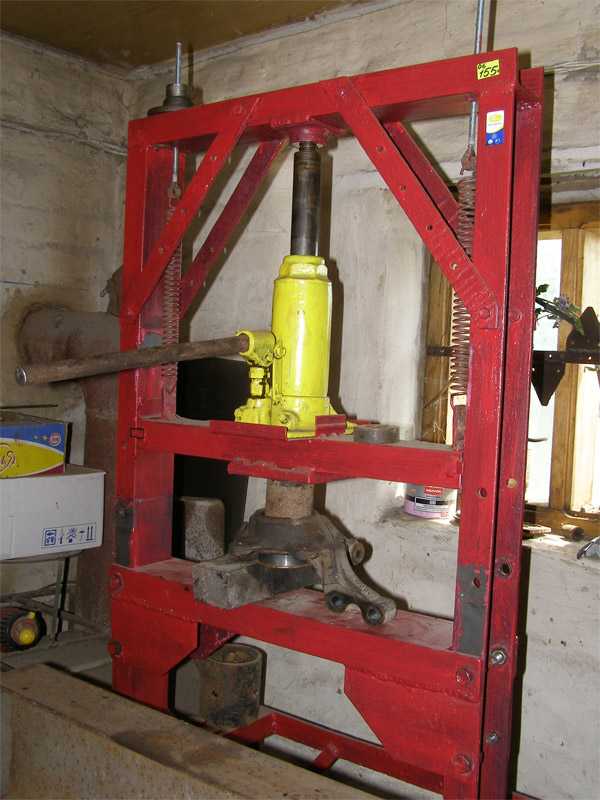

Самодельный гидропресс для гаража

В гараже такой пресс станет отличным помощником при самостоятельном ремонте машины и выполнении прочих задач. К примеру, соорудив самодельный пресс, вы сможете самостоятельно выпрессовать подшипник, а затем запрессовать вместо него новое изделие. То есть вам не придется обращаться в автосервис и тратить деньги.

Пресс позволит выполнить рихтовку, надежно склеить различные детали под давлением, выжать жидкость, согнуть металлическое изделие, спрессовать старые бутылки, картон, жестяные банки и прочие подобные материалы.

Готовое прессовальное оборудование заводского производства стоит достаточно больших денег. При самостоятельной же сборке вам придется потратить деньги исключительно на необходимые комплектующие. Дополнительным преимуществом самостоятельной сборки пресса является то, что вы будете лично контролировать процесс на каждом этапе и сможете получить такой агрегат, который будет наилучшим образом подогнан под ваши потребности.

Особенности конструкции самодельного пресса

Для частного гаража хватит пресса мощностью до 10-15 тонн. В остальном же ориентируйтесь на собственные потребности.

Давление в большой емкости обычно создается при помощи встроенного либо отдельного насоса. Самый легкий в исполнении вариант – пресс, собранный на базе бутылочного домкрата с предусмотренным ручным насосом.

Домкрат

Подумайте, какие работы вы будете выполнять с использованием самодельного пресса, и определите необходимое усилие агрегата. Только после этого отправляйтесь в магазин для покупки домкрата и подбирайте его в соответствии с определенным ранее значением усилия.

Перед сборкой пресса нужно подобрать подходящий чертеж механизма, но лучше сделать его самостоятельно. Из готовых решений вам подойдет чертеж любого пресса, разработанного и собранного на основе доступного металлопроката и простого гидравлического оборудования.

Недостатком готовых чертежей является то, что они далеко не всегда будут соответствовать конкретно вашим запросам. В результате вы можете потратить очень много времени на подгонку конструкции под параметры приобретенного домкрата.

Существует 2 основных варианта сборки гаражного пресса, а именно:

• домкрат размещается на основании станины и осуществляет давление вверх;
• домкрат фиксируется ближе к верху станины, и давление подается вниз.

Перед началом сборки пресса обязательно уточните правильное рабочее положение для вашего домкрата. Если производитель сказал, что шток домкрата должен выдвигаться вверх, то именно так оно и должно быть – переворачивать инструмент нельзя.

Чаще всего собираются конструкции, предусматривающие установку домкрата на основании станины. Второй же вариант является более узкоспециализированным и применяется преимущественно в профессиональных слесарных мастерских.

Подготовка проекта пресса

Одним из важнейших элементов рассматриваемой конструкции является станина. Она представляет собой раму. Внутри такой рамы размещается домкрат. Станина должна иметь достаточную прочность, чтобы выдержать усилие, создаваемое домкратом с некоторым запасом. Запас нужен по той причине, что во время работы пресс будет оказывать давление сразу вниз и вверх, и без запаса конструкция может попросту разорваться.

Станина

Основание станины лучше всего делать в виде платформы. Ширину проема платформы подбирайте в соответствии с размерами материалов, которые вы планируете в дальнейшем обрабатывать на своем прессе. При любых обстоятельствах проем должен иметь больший размер, чем суммарные габариты всех элементов размещаемого оборудования.

Для определения подходящей высоты вам нужно сложить вместе следующие параметры:

• габариты домкрата;
• величину рабочего хода штока основного инструмента;
• толщину мобильного стола;
• высоту опрессовываемых заготовок.

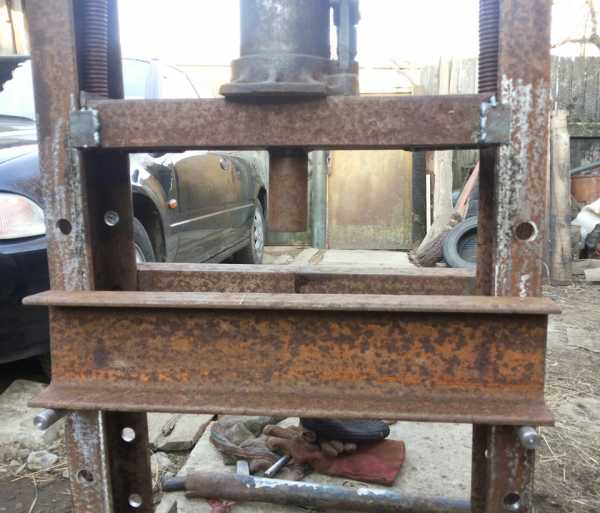

В рассматриваемом случае домкрат устанавливается на основании рамы, а функцию опоры для обрабатываемых деталей возьмет на себя верхняя часть рамы. Передача силы от домкратного штока на заготовку выполняется посредством мобильного рабочего столика. Сам же такой стол устанавливается на раму. Между рамой и столом размещается домкрат.

Установка стола выполняется таким образом, чтобы он мог беспрепятственно перемещаться по раме в направлениях вверх и обратно вниз, поддерживаемый при помощи боковых направляющих.

По бокам от гидродомкрата размещаются пружины достаточной жесткости. Одну проушину каждой пружины прикрепляют к основанию опорной рамы, вторую – к передвижному столу. Установленные пружины будут сжимать гидравлический домкрат в стартовое положение со спрятанным штоком. Габариты пружин и их жесткость подбирайте в соответствии с характеристиками домкрата.

Ход домкратного штока, а вместе с ним и высоту опрессовываемых деталей можно регулировать несколькими способами:

• установив вверху рамы винтовой привод. Этот элемент обязательно должен быть оснащен штурвалом. В процессе эксплуатации пресса можно будет вкручивать винт, что позволит уменьшать размер просвета для заготовок внутри рамы;
• создав съемный перемещаемый мобильный стол. При необходимости его можно будет крепить к станине при помощи прутков либо болтов. Предварительно в раме нужно сделать отверстия, шаг которых по высоте должен быть несколько меньше, чем ход домкратного штока;
• используя сменные подкладки. Для изготовления этих элементов хорошо подойдет полый либо сплошной профиль из стали;
• применяя описанные выше методы в комплексе.

Все значимые размеры обязательно заносятся в чертеж. При этом габариты должны приводиться с учетом размеров домкрата, обрабатываемых изделий, а также металлопроката, который будет применяться для сборки гидравлического пресса.

Из чего собирать пресс?

Каких-либо специальных инструментов для сборки пресса не понадобиться. Единственные сложности для новичка могут возникнуть с использованием сварочного аппарата. Начинающим мастерам рекомендуется тренироваться на агрегатах инверторного типа – они наиболее просты в освоении. При желании сварочные работы можно поручить квалифицированному мастеру.

Инструменты для сборки самодельного пресса

1. Аппарат для сварки и электроды.
2. Болгарка с диском по металлу. При отсутствии болгарки можно использовать слесарную ножовку, но с ней производить резку дольше и труднее.
3. Электродрель.
4. Шуруповерт.
5. Уровень.
6. Измерительная рулетка.

Главным силовым агрегатом рассматриваемой установки является гидравлический домкрат. Ранее упоминалась необходимость использования оттягивающих пружин. Можете взять дверные пружины, пружины от передних кресел машины и любые другие, подходящие под заданные требования.

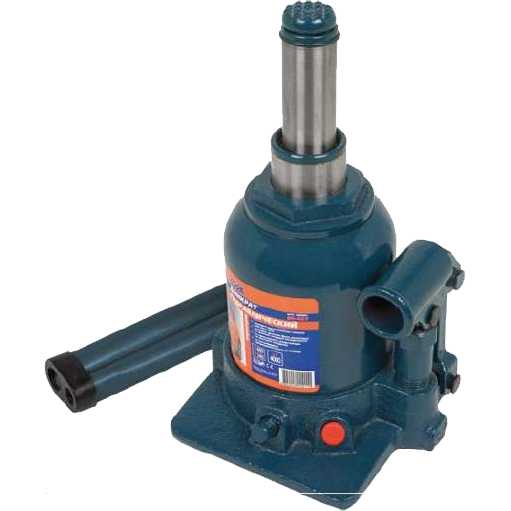

Домкрат гидравлический

Если вы будете фиксировать домкрат в нижнем положении, для устройства оттягивающего приспособления можете использовать специальный грибок моста – он попросту надевается на шток, после чего выполняется крепление пружин к основанию рамы и непосредственно к грибку. Грибок моста должен быть со сдвинутыми шлицами.

Размеры и необходимый объем металлопроката подбирайте в соответствии со своим чертежом гидравлического пресса.

Металлопрокат для сборки самодельного пресса

1. Швеллер. Покупайте изделие не ниже №8.

   Швеллер

2. Труба не менее 4х4 см. Подходят изделия и круглого, и прямоугольного сечения.

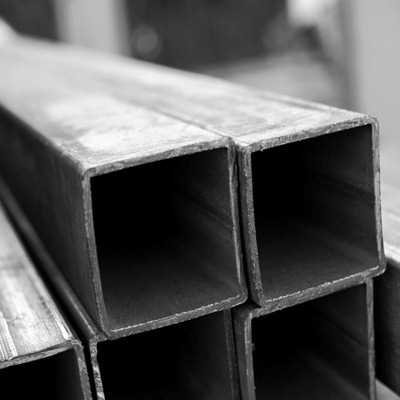

   Труба

3. Уголок. Будет применяться при сборке основания рамы, передвижного стола, сменного упора. Подходят уголки не менее 5х5 см.
4. Листовая сталь толщиной не менее 8 мм. Может и не понадобиться. Нужна для выравнивания поверхности при наличии разного рода неровностей.
5. Полоса стали толщиной 1 см. Из нее вы сделаете ребра жесткости для укрепления станины, а также направляющие.
6. Отрезок трубы. По длине будет достаточно порядка 10 мм. Диаметр подбирайте индивидуально в соответствии с размерами головки штока выбранного домкрата.

Руководство по сборке пресса

В процессе сборки гаражного пресса на каждом этапе сверяйтесь со своими чертежами. В целом же последовательность работы достаточно простая. Нужно лишь пошагово выполнить предложенные рекомендации.

Первый шаг

Разрежьте металл на детали соответствующих размеров, ориентируясь по чертежу. Если чертеж предусматривает наличие отверстий в каких либо элементах конструкции, просверлите их с помощью электродрели.

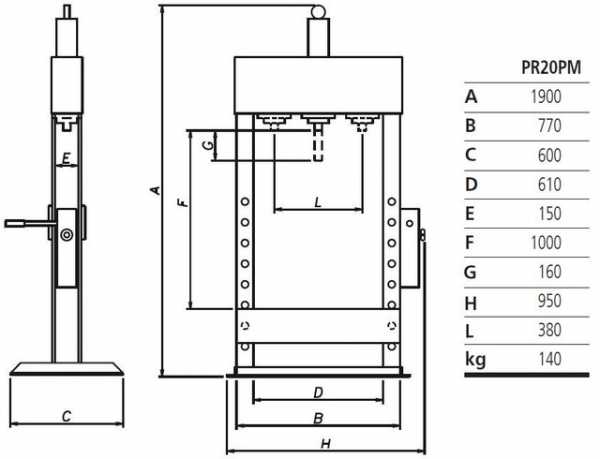

Чертеж

Второй шаг

Сварите основание из отрезков квадратной либо прямоугольной трубы. Стыковочные швы проварите снизу и вверху. Закрепите сверху стальную пластину. Для крепления используйте сварку. При помощи сварки сделайте конструкцию в виде буквы «П». Углы этой конструкции должны иметь строго 90 градусов. Приварите конструкцию к основанию, и вы получите готовую станину.

Третий этап

Сделайте передвижной рабочий стол. Воспользуйтесь для этого трубой либо швеллером. Длину трубы нужно отрезать так, чтобы она была несколько меньше промежутка между стойками станины. Приварите к основной трубе маленькую часть трубы, которую вы предварительно подготовили для штока своего домкрата.

Направляющие передвижного столика изготавливаются из отрезков стальной полоски. Ширина направляющих должна равняться ширине рамы. Заведите трубу в пространство между стойками станины, приставьте стальные полоски по бокам и надежно стяните конструкцию при помощи болтов и гаек. Изготовьте сменный регулировочный упор по такой же схеме. Единственное отличие – напротив стоек нужно сделать отверстия для закрепления на требуемой высоте.

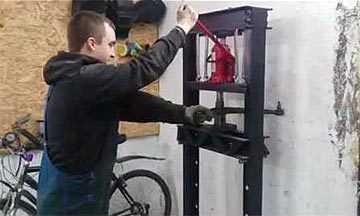

Сборка пресса

Четвертый этап

Зафиксируйте оттягивающие пружины в соответствии с вашими чертежами. Оттяните передвижной рабочий столик и установите домкрат.

Теперь ваш личный пресс готов. В дальнейшем домкрат можно будет быстро извлекать из конструкции и использовать для выполнения других задач.

Удачной работы!

Видео – Пресс своими руками для гаража

svoimi-rykami.ru

Как изготовить гидравлический пресс своими руками?

Гидравлический пресс получил широкое распространение. Это устройство применяется во множестве автомастерских для осуществления запрессовок и выпрессовок подшипников, различных шестеренок и валов. В домашней мастерской очень часто используется пресс гидравлический ручной, изготовленный своими руками, так как установки, изготовленные в промусловиях, имеют высокую стоимость.

Гидравлический пресс, изготовленный своими руками, в мастерских может применяться для осуществления штамповки деталей из металла, пластика и резины. Гидравлический пресс можно применять для запрессовки резиновых втулок наконечников автомобильных амортизаторов в условиях домашней мастерской.

При наличии навыков работы с техникой и доступа к фрезерному, сверлильному и токарному оборудованию для дома можно сконструировать пресс гидравлический ручной (пгр), который способен развивать максимальное усилие до 35 тонн на 50 кв. см. Сделать своими руками пресс гидравлический настольный несложно, при этом можно сэкономить значительную сумму бюджетных семейных средств.

Прочтите также нашу статью Изготовление трубогиба для профильной трубы своими руками.

Принцип функционирования и конструктивные особенности приспособления

Сконструировать гидравлический пресс в условиях домашней мастерской можно при помощи подручного металлопроката. Главным рабочим элементом любого гидравлического пресса является автомобильный гидродомкрат. Чаще всего в устройстве пресса применяется распространенная конструкция автомобильного домкрата – бутылочная. Домкраты этого вида в зависимости от особенностей конструкции могут поднимать от 2 до 100 тонн. Огромным преимуществом автомобильного гидродомкрата является простота его устройства и удобство эксплуатации.

В основу работы домкрата положены основные законы гидродинамики, в частности закон Паскаля, который гласит, что давление жидкости, которое возникает в замкнутой гидросистеме, передается одинаково в любых направлениях. При объединении 2 различных по объему емкостей в единую систему и оказании давления  в меньшем по объему сосуде, такое же давление распространяется и на жидкость в большем сосуде, причем усилие, которое приложено  в малом сосуде системы, передаваясь на жидкость в большом сосуде, увеличивается во столько же раз, во сколько диаметр меньшего сосуда отличается от большего.

В зависимости от технического назначения гидропресс можно сделать, как в настольном, так и в напольном варианте. Настольный вариант является более компактным, а напольный вариант конструкции требует для размещения дополнительной площади. Изготовление той или иной модификации зависит от конкретных задач, для которых изготавливается устройство.

Изготовление гидропресса своими руками

При изготовлении ручного устройства своими руками потребуется подготовить следующее оборудование:

• сварочный аппарат;
• болгарка;
• дрель по металлу и сверла различного диаметра.

Помимо указанного инструмента и оборудования при изготовлении самодельного гидропресса потребуется доступ к токарному, сверлильному и фрезерному оборудованию.

В качестве исходного материала при изготовлении ручного гидропресса можно использовать разнообразные металлические трубы, швеллеры и уголки. Толщина материала должна подбираться в соответствии с мощностью гидропресса и теми задачами, для выполнения которых он конструируется.

Перед началом работ следует потратить некоторое количество времени для подготовки чертежа с указанием размеров всех элементов конструкции устройства. При необходимости можно для удобства сделать отдельные чертежи конструктивных узлов устройства.

Любой гидропресс в своей конструкции имеет элементы 2 типов:

• неподвижные;
• подвижные.

К подвижным конструктивным элементам относится подвижный упор и возвратные механизмы устройства. К неподвижным конструктивным компонентам — основание конструкции, упоры и стойки. Для изготовления всех конструктивных элементов используются толстостенные металлические уголки, швеллеры и металлические пластины.

Прочтите также нашу статью Как сделать забор из профнастила своими руками

Изготовление основания конструкции, стоек и упора

Основание для устройства можно смастерить из любого подручного материала. Главным требованием к этому конструктивному узлу устройства является обеспечение надежной устойчивости всей установки в процессе функционирования. Для того чтобы обеспечить максимальную устойчивость конструкции, нужно гидропресс конструировать таким образом, чтобы центр тяжести устройства располагался как можно ниже.

Для напольной разновидности конструкции, основание можно собрать из швеллеров или толстостенных уголков. При изготовлении настольного гидропресса для сооружения основы можно применить толстостенную трубу, имеющую квадратное сечение. При использовании основания в роли платформы пресса, сверху на основание потребуется произвести наваривание толстостенного листа металла. Использовать железо для конструирования можно только при толщине металла 10 мм и более.

После изготовления основания можно приступать к изготовлению следующих конструктивных элементов устройства – стоек и упора. Изготовить эти элементы можно также из подручных материалов. При определении размеров этих элементов  требуется учитывать некоторые особенности предполагаемой эксплуатации устройства.

В первую очередь требуется выяснить величину выдвижения штока, используемого в устройстве домкрата. К этому параметру требуется прибавить высоту корпуса гидродомкрата и толщину металла платформы, служащей в качестве опоры.

Упор устройства изготавливается из материала аналогичного тому, из которого изготовлены стойки приспособления. Размер упора должен быть равен ширине платформы устройства.

Соединенные воедино неподвижный упорный элемент и стойки геометрически представляют П-образный конструктивный элемент. Все конструктивные элементы соединяются в единую конструкцию при помощи сварочного агрегата. После соединения стоек и неподвижного упорного элемента устройства методом сварки вся конструкция крепится к ранее изготовленному основанию.

При сваривании всех элементов в единую конструкцию следует уделить большое внимание качеству сварных стыков, так как на них в процессе работы оказывается значительная нагрузка.Для обеспечения надежной фиксации штока гидродомкрата на упоре рекомендуется наварить металлическое кольцо.

Устройство подвижного упорного элемента и его теххарактеристики

Подвижный упорный элемент и шток гидродомкрата являются подвижными элементами конструкции гидропресса. Движение подвижного упорного элемента осуществляется в вертикальном направлении вдоль стоек устройства.

Длина подвижного упорного элемента устройства должна быть меньше расстояния между вертикальными стойками конструкции.

К верхнему элементу упора прикрепляется корпус гидродомкрата, а к нижнему элементу прикрепляется платформа. При правильном расчете при подготовке  чертежа и точном изготовлении всех элементов в соответствии с чертежом, при выдвижении рабочего штока гидродомкрата на максимальную длину верхний и нижний элементы платформы должны между собой соприкасаться.

Для  обеспечения перемещения упорного элемента конструкции в одной плоскости применяются разнообразные технические решения. Можно просверлить в подвижном упорном элементе конструкции отверстия, через которые пропускаются направляющие в виде штырей закрепленных сваркой на основании и неподвижном верхнем упорном элементе.

При изготовлении стоек из труб перемещение подвижного упорного элемента в одной плоскости могут обеспечить спецобхваты, согнутые вокруг стоек и приваренные к боковинам упора.

Помимо этого, при использовании в качестве материала для стоек профильной толстостенной трубы в виде направляющих для подвижного упорного элемента конструкции можно применять профильную трубу, имеющую больший размер. Для этой цели в куске трубы делаются вырезы равные ширине стоек, а боковые стенки вырезов используются в качестве направляющих.

Изготовление механизма возврата

Механизм возврата в конструкции гидропресса предназначен для возвращения подвижного упора в первоначальное положение при завершении оказания давления на него. Этот механизм позволяет упростить процесс использования устройства при проведении различных технологических операций.

Изготовление возвратного механизма является несложным процессом. Для этой цели потребуется подобрать соответствующие пружины, которые работают на разжатие. Пружины должны обладать соответствующей жесткостью и длиной, чтобы их можно было применить в конструкции гидропресса. Концы пружин закрепляются при помощи спецболтов на подвижном и неподвижном упорах. В нерабочем (исходном) состоянии подвижный упор располагается в верхней части гидропресса.

Для упрощения эксплуатации конструкции можно изготовить своими руками пресс электрогидравлический. Для этого в комплексе с гидроцилиндром в конструкции пресса используется маслостанция с электроприводом. Такое устройство в значительной мере способно сэкономить средства семейного бюджета, при этом конструкция пресса по своим функциональным возможностям абсолютно ни в чем не уступает агрегатам, изготовленным в промышленных условиях.

При отсутствии навыков работы со сварочным аппаратом и токарным станком и при ограниченном объеме финансовых средств можно купить гидравлический пресс б/у промышленного изготовления.

Присоединяйтесь к обсуждению!

Нам было бы интересно узнать вашу точку зрения, оставьте свое мнение в комментариях 😼

koffkindom.ru

Cамодельный пресс из домкрата своими руками: этапы сборки, видео

Гидравлический пресс – инструмент, который активно применяется для выполнения различных видов работ, а с его помощью можно с легкостью изменить форму даже изделий повышенной плотности.

Вот только стоимость приобретения подобного оборудования достаточно высока – гораздо проще сделать его своими руками, тем более что на это потребуется не так уж много времени. Что же необходимо для того, чтобы изготовить пресс из домкрата?

Гидравлический пресс: сфера использования

Прежде чем приступать к работе, важно внимательно изучить чертежи – и тогда гаражный станок ничем не будет уступать профессиональному оборудованию. Но при этом удастся сэкономить значительную сумму, что в полной мере окупает все потраченные усилия. Кроме того, функциональность подобного изделия достаточно высока – инструмент прекрасно подходит и для выгибания, и для штамповки, и для прессовки различных изделий. Последняя функция особенно ценна, так как она применяется для пакетирования продукции, созданной не только на основе металла, но и пластика или древесины.

Самодельный станок работает по такому же принципу, как и заводское оборудование – давление направлено в определенную точку, а соответственно, можно с легкостью менять форму обрабатываемой заготовки. Гаражный инструмент состоит из двух основных элементов – поршневых цилиндров, внутри которых находится жидкость (это может быть масло, но чаще всего применяется обычная вода). Соответственно, при наличии жидкости повышается и коэффициент полезного действия инструмента, что значительно увеличивает силу воздействия.

Инструменты для создания оборудования

Безусловно, гидропресс, который сделан своими руками, несколько отличается от профессионального оборудования. Важно лишь подобрать подходящий чертеж, на основании которого будут выполнены необходимые работы.

Для этого потребуется целый ряд инструментов:

• Сварочный аппарат
• Электроды
• Шлифовальный аппарат.

Это оборудование потребуется для обработки поверхности металлических профилей, а также для обеспечения качественного соединения основных деталей и создания ручного станка своими руками.

Для работы устройства необходимо давление – его можно получить вручную, но гораздо проще и уж точно удобнее, использовать для этой цели специальный насос.

Именно по этой причине самодельный гаражный инструмент чаще всего создается на основе гидравлического домкрата, в котором подобный элемент уже встроен изначально.

Для создания оборудования своими руками можно выбрать практически любой домкрат – прекрасно подойдет все, что найдется под рукой. Но лучше всего для этой цели подходит конструкция бутылочного типа, которая отличается продолжительным сроком службы.

Основные этапы выполнения работы

Станок, сделанный своими руками, позволит обеспечить силу воздействия до 20 тонн.

Приступая к сборке самодельного устройства, важно правильно установить домкрат – шток ни в коем случае не должен выдвигаться вниз. Конструкция монтируется в строго вертикальном положении.

Этого показателя вполне достаточно для проведения работ на бытовом уровне – для выполнения всех остальных задач применяется профессиональный гидравлический пресс.

Тем, кто ищет, как сделать гидравлический пресс, стоит воспользоваться следующим алгоритмом действий. Это позволит создать практичную и надежную гаражную конструкцию, работать с которой будет легко и удобно.

Существуют основные этапы:

1. Изначально монтируется платформа – именно она служит опорой для всего оборудования, а потому должна выдерживать требующийся уровень нагрузки. Сила, действующая в процессе выполнения работ, должна быть пропорциональна узлам. От качества опоры зависит долговечность всей конструкции.
2. Определяется ширина рамы – важно учитывать, что проем подбирается в соответствии с используемым в процессе прессовки материалом. Изначально необходимо замерить размеры пресса – на основании этого и определяются оптимальные габариты. Чтобы изготовить подходящую раму своими руками, необходимо учесть длину устанавливаемого домкрата, высоту пресса, а также место, необходимое для обработки материалов. Кроме того, учитывается свободная амплитуда штока и параметры рабочего стола.
3. Домкрат монтируется на гидропресс таким образом, чтобы основные элементы устанавливались в полотно рамной платформы. Соответственно, сила воздействия, передающаяся от штока в процессе прессовки материала, зависит от действия подвижного рабочего стола.
4. Этот элемент конструкции монтируется на верхнюю часть домкрата. При этом подвижность стола обеспечивается за счет станины – оно происходит по направлению вниз и вверх.
5. Установка дополнительных ребер не является обязательной, но она позволяет усилить конструкции, сделать её жестче и прочнее, что увеличивает период эксплуатации гаражного станка. Для этой цели пригодятся металлические профили (можно использовать как угловые, так и квадратные). Размер подбирается индивидуально, в соответствии с параметрами конструкции. Наиболее распространенный вариант – 50 мм на каждую сторону. В качестве альтернативы профилю может выступить обычный металлический лист, согнутый в нужном положении. Из листа нужно сделать два угла, после чего соединить их друг с другом – такая деталь даже более практична, так как за счет использования дополнительных ребер жесткости, увеличивается и предел нагрузки.
6. Завершающий этап создания станка своими руками – придание конструкции необходимой устойчивости. Для этого потребуется пластина из металла, толщина которой составляет не меньше 10 мм. Она приваривается к основной платформе, после чего монтируются пружины. Они крепятся таким образом, что обеспечить одновременное соприкосновение и с рабочим столом, и со станиной, и необходимы в первую очередь для того, чтобы без труда вернуть домкрат в начальное положение – соответственно, должны обладать достаточной для этого жесткостью.

В результате, получается удобный и функциональный ручной станок, созданный своими руками. Затраты на его создание минимальны, зато срок службы исчисляется годами.

Зачем нужен дополнительный упор?

Схема гидравлического пресса должна включать в себя и дополнительный упор. Для его создания своими руками используются металлические заготовки, соответствующие ширине общей конструкции. Необходимо соединить их с основной платформой под углом 90 градусов.

Очень важно ориентироваться на этот показатель и в процессе выполнения сварочных работ – изделие не должно согнуться в результате подобного воздействия.

Установка дополнительного упора не займет много времени – для его создания прекрасно подойдут остатки металлических заготовок, которые использовались для изготовления основной рамы гаражного станка. Основное предназначение подобного изделия заключается в том, что в процессе его передвижения, передается нужное направление и на составляющую.

Заключение

Широкая сфера применения подобной конструкции делает такую установку весьма актуальной в быту.

Чтобы своими руками сделать гаражный вариант гидравлического пресса, потребуется лишь подходящий домкрат и немного усилий. При этом ручной станок по своей функциональности и надежности не уступает заводскому оборудованию, вот только стоимость его в несколько раз ниже, что позволяет неплохо сэкономить.

Тематический видеоматериал:

zonametalla.ru

гидравлический, самодельный пресс из домкрата, чертежи ручного, как сделать гидропресс

Собрать самодельный пресс только при помощи собственных сил достаточно просто, но нужно заранее подготовить все необходимые инструментыГидропресс имеет широкое распространение. Такое оборудование используется практически в каждых автоматических системах запрессовки и выпрессовки подшипников, валов и разных шестеренок. В домашних условиях часто применяют гидравлический пресс, который собран собственноручно, а стоимость готового приспособления очень высокая. Такой пресс может быть использован для штамповки железных деталей, пластика или резины. Также такой пресс можно применять для запрессовки резиновых втулок на амортизаторы и в домашних условиях.

Гидравлический пресс своими руками: подготовка материала

Для того что бы сделать ручной гидравлический пресс своими руками вам необходимы будут некоторые инструменты.

 Гидравлические прессы, сделанные своими руками, не должны обладать слишком уж выдающимися техническими характеристиками, вполне достаточно, чтобы они развивали усилие в 10–20 тонн

 А именно:

• Дрель и сверла по металлу разного диаметра;
• Сварочный аппарат;
• Болгарка.

Но также вам будет необходим доступ к токарному, фрезерному и сверлильному станку. Для изготовления ручного гидропресса можно использовать разные трубы, уголки и швеллера.

Толщина основного материала для гидропресса должна соответствовать мощности будущего пресса и задачам, для которых изготовляется устройство.

Перед тем как приступить к выполнению работ по изготовлению гидравлического пресса, вам необходимо потратить чуть-чуть времени и создать план и чертежи конструирования агрегата. Схема играет в работе очень важную роль.

Каждый гидравлический пресс, включает в себя элементы 2х типов.

 А именно:

1. Элементы неподвижного типа. К таким элементам можно отнести основную конструкцию, опоры и стойки.
2. А также подвижные элементы. К таким элементам пресса относятся подвижные упор и возвратные механизмы оборудования.

Для изготовления всех элементов конструкции используют толстые железные уголки, швеллера и железные пластинки.

Самодельный пресс из домкрата своими руками: конструкция

Гидропресс, который сделан собственноручно, не должен иметь эксклюзивные технические характеристики, а достаточно того чтоб такой пресс мог развивать давление в 15 тонн. Давление самодельного пресса зависит от сферы его применения. Так же есть и множество других параметров, которые есть не только в заводских прессах, а и в прессе, который был сделан вами.

Изготовить пресс из домкрата своими руками, не составит большого труда

Параметры гидравлического пресса такие:

• Габариты и вес оборудования;
• Поршневой ход;
• Присутствие манометра давления;
• Характеристики станины, которая используется.

В прессах, которые изготавливаются в домашних условиях, образование давления выполняется ручным гидравлическим насосом. Такой насос может быть вмонтирован в конструкцию, а может находиться на расстояние.

Особенность конструкции зависит от оборудования, которое вы выберете для изготовления устройства.

Самый легкий способ изготовить самостоятельно гидравлический пресс- это взять в качестве основного механизма домкрат бутылочного типа. Такой домкрат уже имеет в своей конструкции гидравлический насос. Перед выполнением работ необходимо разработать схему работы пресса. Таких варианта есть всего два.

А именно:

1. Расположение домкрата бутылочного типа в нижней части пресса. Домкрат будет давить снизу вверх.
2. Расположение домкрата верхней части пресса. В этом варианте давление будет оказываться вниз.

Но при выборе схемы вашего будущего пресса, учитывайте тот факт, что заводской домкрат, должен давить с низу вверх, а размещение домкратов по -другому не разрешается. Именно по этой причине практически все выбирают схему первого варианта крепежа, то есть в нижней части пресса. Второй вариант схемы чаще всего используют для выпрессовывания подшипником и других элементов.

Какой же самодельный выпресовыватель для гаража вы можете получить:

• Винтовой;
• Механический;
• Пневмопресс;
• Настолный;
• Реечный;
• Смотровой;
• Пресс-гидроцилиндр;
• Станок из сайлентблоков;
• Пневматический подъемник;
• Мини прессформ.

Самому сделать небольшой гаражный агрегат для выпрессовки мусора или картона очень легко. Особенно это не составит труда для работников автосервиса, у которых под рукой есть все необходимое для снятия мерок и гидравлика, которая находится в каждой автомастерской.

Как сделать удобный самодельный пресс для гаража

Настольный аппарат для запрессовки, это мечта каждого мужчины. так почему же не сделать изготовление, если есть необходимые размеры, станина, стойка, большое количество подшипников? Немного усилий, просмотров фото и видео инструкций и ваш горячий запрессовочный агрегат будет готов.

Гидравлический пресс для гаража своими руками делается из трех главных блоков. Это станина, домкрат и гидравлический насос

Гидропресс, который изготовлен своими руками будет комфортным в использовании, если в нем будет регулироваться свободный шток. Если шток будет регулируемый, то это влияет на высоту обрабатываемой детали.

Для того чтобы можно было регулировать свободный шток можно сделать так:

1. В верхней части станины можно расположить дополнительную плиту, которая с помощью винта будет опускаться по направляющим. Такими действиями можно изменять просвет между деталями внутри рамы устройства.
2. Так же можно сделать дополнительный съемный упор. В качестве такого упора часто используют подвижную платформу. Фиксацию такой платформы можно выполнять болтовыми креплениями. Для такого способа крепежа дополнительной съемной платформы просверливают в раме отверстия с определенным шагом. Но расположение такого дополнения не должно быть ниже, чем свободный ход штока домкрата.
3. Из цельных листом метала можно вырезать несколько сменных пластин, которые будут разной толщины. Толщиной пластинок можно будет регулировать необходимое расстояние до детали.

Можно оборудовать ваш пресс сразу несколькими способами, которые были выше перечислены.

Пошаговая инструкция: гидропресс своими руками

После того как вы сделали чертеж будущего пресса и есть все нужные материалы и инструменты, то можно приступать к самостоятельному изготовлению оборудования. Но важно следовать рекомендациям специалистов и придерживаться порядка выполнения действий.

Сконструировать гидравлический пресс в условиях домашней мастерской можно при помощи подручного металлопроката

Порядок выполнения работ по изготовлению гидравлического пресса таков:

1. Первым делом необходимо нарезать весть метал, по указанным размерам в плане. Затем переходим к изготовлению основы пресса, для этого необходимо сварить между собой квадратные трубы, а на сваренный прямоугольник наварить железную пластину.
2. После этого приступаем к свариванию боковых и верхних частей рамы, но при этом, необходимо проследить, чтоб сваренная П-образная форма была ровной, а так, же имела прямые углы. Теперь можно приступать к сварке полученной конструкции к основанию и считать что рама для вашего гидропресса готова.
3. Далее приступаем к изготовлению подвижной платформы. Для изготовления такой платформы можно использовать швеллер, прямоугольную или квадратную трубу. А изготовляется платформа таким образом: привариваем отрезок трубы к центру платформы.
4. Далее изготовляем направляющие рабочей поверхности. Для этого вам необходимы 2е железные полосы, которые подходят по длине ширине рамы по внешнему контуру пресса. Эти полосы крепим к бокам подвижной платформы. Крепеж полос выполняется на болты. По такой же схеме делается и съемный упор, но просверливать отверстия в нем необходимо напротив стоек рамы. Такое размещение отверстий необходимо, для фиксации платформы на нужной высоте.
5. Завершающие работы по самостоятельному изготовлению гидропресса заключаются в установке домкрата и оттягивающей пружины.

Такой пресс очень удобный, так как вы можете в любой момент достать с него домкрат, если он вам понадобится.

Самодельный пресс из домкрата своими руками (видео)

Устройство такого типа, которое изготовлено собственноручно ни чем не уступает по функциональности оборудованиям, которые изготовлены в заводских условиях. Если вам необходим такой гидравлический пресс, а у вас нет достаточно опыта по проведению сварочных работ, нет нужного материала, или не позволяют ваши финансы купить новое оборудование, то можно приобрести такое устройство б/у, но в отлично состояние и к тому же по приемлемой цене.

Как выглядит пресс своими руками (фото примеров)

Внимание, только СЕГОДНЯ!

oteplicah.ru

Самодельный пресс из домкрата своими руками: чертежи

Домашнему мастеру зачастую приходится выполнять техоперации, связанные с выпрессовкой различных деталей.Самодельный пресс из домкрата своими руками просто необходимо иметь среди набора инструментов, которыми оснащается гараж.

Зачем нужен домкрат?

Причина, по которой гидравлический домкрат используется в качестве основы для сборки пресса — его действие в соответствии с законами физики. Согласно этим законам при воздействии давления на жидкость ее объем не изменяется.

Этот принцип дает возможность воздействовать на детали с тем же усилием, которое передается на подъемник оператором, не теряя при этом мощности. Одновременно сила, которая воздействует на обрабатываемый объект, гораздо сильнее той, которую использует человек во время работы. Поэтому домкрат необходим во многих видах работ, которые проводятся в гараже.

КПД данного инструмента составляет 80%, благодаря чему обеспечивается нужная грузоподъемность и, в случае с использованием самодельного пресса из гидравлического домкрата, достаточная сила сжатия.

Недостатки у инструмента есть, их стоит учитывать тем, кто решил изготовить пресс из домкрата. Основной недостаток заключается в том, что практически нет возможности скорректировать высоту, на которую поднимается шток. В случае с использованием пресса, изготовленного из гидродомкрата, это будет означать следующее: давление в камере инструмента необходимо постоянно полностью стравливать.

Лучше всего для сборки гидравлического пресса своими руками подходит бутылочный гидродомкрат, так как он обладает большей мощностью, чем подобные инструменты механического типа: рычажные, винтовые, кривошипные и т.д. Схема инструмента и форма корпуса очень просты, что является плюсом при сборке пресса.

Бутылочные гидродомкраты могут различаться по конструкции, но в любом случае они могут выдерживать вес или, в данном случае, оказывать усилие в диапазоне 2-100 тонн. Еще одно преимущество бутылочного гидравлического домкрата — компактность по сравнению с другими моделями.

Последовательность сборки гидравлического пресса

Для того, чтобы сделать пресс с использованием гидродомкрата, нужно подготовить полный инструментарий и необходимые материалы:

• гидродомкрат бутылочного типа;
• электросварка и электроды к ней;
• шлифмашина с диском для резки металла;
• квадратная профтруба с толстыми стенками;
• ножовка по металлу;
• стальная полоска шириной не менее 1 см;
• швеллер;
• отрезок трубы длиной 1-1,5 см;
• 2 пружины;
• пластинка из металла: 250х100 мм, ширина — 10 мм;
• уголок 5х5 см.

Существуют различные схемы устройства пресса с применением в его конструкции гидравлического домкрата.

Перед тем, как изготовить гидравлический пресс своими руками, следует подготовить чертежи конструкции.

При изготовлении домкрата важно подобрать не только качественный инструмент, но и сделать для него качественную опору. Это обязательное условие, так как на опорную платформу при работе пресса будет давить точно такое же усилие, что и на сам обрабатываемый предмет. Поэтому конструкция должна обладать необходимым прочностным запасом, иначе вся конструкция очень быстро выйдет из строя.

Чтобы обеспечить достаточное качество опорной платформы, нужно использовать металлические швеллеры, имеющие большое количество ребер жесткости. Всего понадобится 4 одинаковых по длине швеллера.

С помощью сварочного инструмента все детали соединяются снизу и сверху. При работе стоит оценить качество сварного шва. В идеальном варианте он должен обеспечивать оптимальную жесткость конструкции.

Сборка съемного упора гидродомкрата

Высота вертикальных створок зависит от наибольшего выхода штока, параметров корпуса гидравлического домкрата, толщины съемного упора. Нижний упор и платформа пресса должны быть одной длины.

Опорную платформу, стойки и упор соединяют так, чтобы получилась рама прямоугольной формы. При этом все элементы должны быть установлены строго под углом 90 градусов. Чтобы обеспечить это, используются металлические уголки.

Упор изготавливается из металлических полосок, толщина которых не менее 1 см. Стальные полосы соединяются друг с другом электросваркой. Образуется упор, который во время использования пресса будет с помощью направляющих перемещаться в вертикальной плоскости. Важно обеспечить еще одно условие — упор должен легко сниматься, потому что работать предстоит с различными объектами. Чтобы это обеспечить, в стальных полосах делают сквозные отверстия. Одновременно такая мера позволит зафиксировать упор во время движения.

Далее, нужно подготовить стальные пластинки. Они должны быть больше на 10 см блока из металлических пластин. В пластинках нужно сделать по два отверстия, сходных с теми, которые были сделаны ранее.

Для установки съемного упора используются гайки и шайбы соответствующих размеров.

Также для сборки упора допускается применять фрагмент трубы квадратной или прямоугольной формы — такой же, какой применялся и для сборки станины. Длину отрезка нужно выбирать в зависимости от расстояния между стойками: кусок трубы должен быть немного меньше. К нему так же, как и в первом случае, по бокам крепятся стальные пластинки.

На нижней части платформы в центре закрепляется фрагмент трубы (1-1,5 мм) достаточного диаметра, чтобы в него без труда заходила верхняя часть штока бутылочного домкрата.

Затем на одинаковом расстоянии от этой трубы устанавливают пружины. Когда шток будет выдвигаться, пружины раздвинутся, а затем вернутся в прежнее положение после стравливания давления.

На финальном этапе устанавливают сам домкрат. Сначала упор оттягивают, а затем закрепляют домкрат между платформой и упором. При этом шток должен в исходном положении упираться в фиксатор.

После установке домкрата процесс изготовления пресса считается оконченным и можно переходить к эксплуатации.

tvoygarazh.ru

Самодельный гидравлический пресс из домкрата своими руками: чертежи, фото

Содержание статьи:

Нередко для обработки металлических изделий требуется выполнить контролируемый процесс деформации. Сделать это без специального оборудования весьма проблематично, а стоимость заводских модели высока. Поэтому предпочитают изготовить гидравлический пресс своими руками.

Назначение гидравлического пресса

Заводской гидравлический пресс

Этот тип настольного и стационарного оборудования предназначен для обработки стальных элементов методом прессования. Для этого в конструкции предусмотрен блок для создания давления и опорная рама, на которых закрепляются все компоненты. Заводские установки имеют большие габариты. Для работы по дому достаточно будет сделать небольшой гидравлический пресс.

Область применения этого типа инструмента довольно обширна. В промышленных масштабах с его помощью выполняют изготовление сложных деталей. При этом обеспечивается высокая степень точности производства. Для выполнения обработки небольших заготовок чаще всего применяются самодельные модели пресса. В качестве основного компонента у них используется домкрат, но есть и альтернативные варианты.

Возможные области применения:

• выпрессовка подшипников ступицы. Это актуально для небольших и средних автомастерских;
• гнутье метизов различной формы. Правильно изготовленное своими руками оборудование позволяет сделать изделия с достаточно большой точностью;
• создание давления для склеивания двух различных материалов;
• установка заклепок в конструкцию большой толщиной.

На практике гидравлический пресс, сделанный своими руками, имеет много больше сфер применения.

Для получения подсолнечного или арахисового масла в небольших объемах можно использовать вышеописанную конструкцию. Это актуально для фермерских и частных хозяйств.

Виды конструкций самодельного пресса

Самодельный гидравлический пресс

Прежде всего необходимо рассмотреть возможные варианты изготовления самодельного оборудования. Важным компонентом является механизм для создания повышенного давления. Также следует обращать внимание на форму рамы и конфигурацию опорного стола.

Для изготовления ручного или механического гидравлического пресса своими руками сначала выбирается силовой агрегат. Зачастую для этого используют домкрат. Его максимальная грузоподъемность определит степень давления на заготовку. Значение этого параметра зависит от типа выполняемых работ. Для эксплуатации в домашних условиях можно выбрать модель домкрата с грузоподъемностью от 7 до 20 т.

Пресс с гидравлическим цилиндром и насосом

Альтернативным вариантом является установка гидроцилиндра и нагнетающего насоса. Это позволит обеспечить максимум комфорта при выполнении работы. Но себестоимость подобной конструкции, сделанной своими руками, значительно выше, чем у станка с домкратом.

Корпус станка зачастую делается из стальных швеллеров и уголков. Толщина материала должна быть не менее 2 мм. Конструкция самодельного гидравлического пресса с домкратом или цилиндром состоит из следующих компонентов:

• блок крепления домкрата. Его движущийся шток может располагаться как в верхней, так и в нижней части;
• опорный стол. На нем будет устанавливаться обрабатываемая деталь. Во время изготовления своими руками рекомендуется предусмотреть возможность изменения высоты относительно домкрата;
• рама. На нее устанавливается силовой агрегат и опорный стол. В нижней части для лучшей устойчивости делаются ножки с возможностью регулировки высоты.

Подробные чертежи конструкции давать нецелесообразно, так как для ее производства могут использоваться различные компоненты. Но предварительно рекомендуется ознакомиться с заводскими аналогами, на основе полученных данных самостоятельно разработать оптимальную модель.

Для различного типа работ используют штуцеры особой формы. Они должны быть изготовлены из твердой инструментальной стали, поэтому сделать своими руками будет проблематично. Рекомендуется заказать у профессионального токаря.

Порядок изготовления пресса гидравлического

Простой чертеж гидравлического пресса

На первом этапе составляется точный чертеж, на котором должны содержаться все компоненты конструкции. Учитываются их эксплуатационные и технические качества — габаритные размеры, толщина стали, грузоподъемность домкрата.

Предварительно необходимо подобрать оптимальный набор инструментов и расходных материалов. Для обработки и сварки стальных конструкций потребуется сварочный аппарат, мощная дрель, комплект болтов и гаек. Формирование заготовок для ручного гидравлического пресса можно сделать с помощью автогена или болгарки. Для крепления силовой установки понадобится сделать отверстия в его основании.

Рекомендации по сборке станка:

• рама. Каркас делается из швеллеров №6. Соединение выполняется двумя способами: сварочным аппаратом и механическим с помощью болтов;
• опорный стол. Оптимальный вариант конструкции — установка двух швеллеров с зазором между ними;
• крепление домкрата. Его можно установить в верхней части рамы. Для повышения работоспособности делается удлиненная ручка.

После изготовления пресс рекомендуется обработать грунтовкой и покрасить. Испытание следует начинать с деформации тонкостенных изделий, постепенно увеличивая нагрузку.

Если используется цилиндр и насос — следует правильно подобрать их технические параметры. В особенности это относится к максимальному значению нагнетаемого давления. Установка самодельных цилиндров не рекомендуется. Это же относится и к вышедшим из строя, но затем восстановленным моделям.

Так как использование домкрата для изготовления гидравлического пресса своими руками является оптимальным вариантом — можно выбрать самую простую модель бутылочного типа.

В видеоролике показан пример описанной конструкции:

Примеры чертежей

stanokgid.ru

---

•
  Отрегулировать пластиковые окна
•
  Схема инвертора сварочного
•
  Пот рм 008 99
•
  Дома комбинированные
•
  Монтаж электропроводки в деревянном доме
•
  Окна потеют
•
  Расчет фермы из профильной трубы онлайн калькулятор
•
  Какой электролобзик выбрать
•
  Двери входные фото
•
  Кубатурник пиломатериала таблица
•
  Расчет системы
