Многие виды техники, инструментов, приборов и оборудования в промышленном производстве, бытовой области и торговле подключаются к электрическим сетям с переменным напряжением до 1 кВ. Поэтому в таких сетях подача и распределение электрической энергии должны осуществляться по надежным и безопасным силовым кабелям. Сегодня самым востребованным изделием, прокладываемым для освещения и питания в открытых стационарных кабельных сооружениях и внутри помещений, стал кабель ВВГ. Существует несколько вариантов его исполнения. Кабель ВВГ технические характеристики которого позволяют прокладывать его как на открытом воздухе, так и в помещениях влажного (до 98 процентов влажности) и сухого типа, стал сегодня популярным решением. Применение этого типа кабеля достаточно широкое. Сегодня в магазине вы найдете большой ассортимент проводов и кабелей. Покупатель имеет возможность приобрести кабельно-проводниковую продукцию, имеющую различное конструктивное исполнение жил и разное изоляционное покрытие. Характеристики того или иного изделия можно определить по специальной маркировке, которую имеют, как правило, все кабели и проводники. Ниже мы приведем расшифровку самых распространенных марок кабельно-проводниковых изделий. Рассмотрим, чем разновидности отличаются от базового варианта. Электрикам-новичкам очень часто непонятно, чем отличается кабель ВВГнг от традиционного варианта ВВГ, а также от ВВГнг-LS: 1) - ВВГ имеет обычную ПВХ изоляцию, не обладает никакими самозатухающими и огнезащитными свойствами; 2) - ВВГнг в изолирующем слое этого кабеля содержатся галогеновые химические элементы, которые препятствуют процессу горения; 3) - ВВГнг-ls при возгорании оболочки токоведущих жил этого кабеля практически не выделяется газ и дым благодаря тому, что при создании этой оболочки применяется безгалогеновый поливинилхлорид. Этот подвид кабеля ВВГ предназначен для распределения и передачи электроэнергии, на такой же класс напряжения. Но есть некоторые отличия. Кабель ВВГнг-ls имеет технические характеристики позволяющие использовать его в тех местах, где особенно велика вероятность возгорания. Поэтому в маркировке мы видим соответствующие обозначения (Low Smoke). 4) - ВВГнг-frls аналогичная модель но в добавок к вышесказанному является еще и огнестойким (об этом говорят две буквы в маркировке - Fire Resistance Low Smoke). При возгорании этого вида кабеля выделение дыма и газа пониженное. При групповой прокладке горение не распространяется. При изготовлении огнестойкого кабеля ВВГнг-frls используются безгалогеновые материалы, что отличает это изделие от других марок. Безгалогеновая пластмасса обеспечивает высокий уровень изоляции и выделяет нормированное количество дыма. Пожаробезопасность – это основная особенность данного вида кабеля. В инструкциях по электромонтажным работам негорючий кабель ВВГнг можно увидеть чаще всего. В соотношении цена/качество – это оптимальный вариант. Этот проводник действительно довольно универсален, так как его можно применять в легковоспламеняющихся постройках и в сооружениях с повышенной влажностью. Ниже будут приведены технические характеристики этого изделия, а также его назначение, недостатки и достоинства. Что же может сказать маркировка? Для начала посмотрим, какие бывают маркировки проводника. Зная расшифровку каждой буквы в маркировке, можно легко определить, какими свойствами обладает кабель. Перечислим основные признаки, по которым можно разделить проводники. 1. Материал, используемый для изготовления токопроводящей жилы: 2. Материал, из которого выполнена изоляция токопроводящих жил: 3. Броня кабеля: 4. Оболочка, наружная изоляция: 5. По пожарной безопасности: Исходя из вышеописанного, мы можем следующим образом расшифровать ВВГнг аббревиатуру: изоляция токопроводящих жил изготовлена из поливинилхлорида (В), изоляция наружной оболочки также из поливинилхлорида (В), специальный защитный слой, броня отсутствует (Г). На языке электромотнеров ВВГ расшифровка звучит примерно так: В – винил, В- винил, Г – голый. Кроме того, буквы нг означают, что при групповой прокладке этот кабель не поддерживает горение. Это очень важный параметр, если требуется проложить кабель в местах с достаточно высокой вероятностью возгорания. На первом месте стоит безопасность. Так как в описанной маркировке нет буквы А, кабель состоит из медных токопроводящих жил. Данный проводник имеет две современные модификации: с приставкой нг-hf – при горении кабеля не происходит выделение коррозионно-активных газообразных веществ; с приставкой нг-ls − при горении выделение газа и дыма пониженное. Эти две модификации в свою очередь также имеют собственное улучшение − fr (огнестойкость). В результате изделие может иметь маркировку ВВГнг-FRLS. Расшифровать эту маркировку довольно просто, если вы усвоили принцип. Наряду с обычным ВВГ часто встречаются кабели с буквой «П» в конце маркировки. По техническим характеристикам эти два подвида ни чем не отличается, а вот по строению небольшое отличие есть – он плоский, т.е. ВВГ п расшифровка звучит как: В-винил, В-винил, Г-голый, П-плоский. Открытый способ прокладки кабеля ВВГ. Согласно техническим характеристикам этого кабеля открытая его прокладка допускается по сооружениям и поверхностям из трудногорючих или негорючих материалов, таких как бетон, оштукатуренная поверхность, кирпич, гипс и т.п. Открытая прокладка кабеля ВВГ не исключается и по подвесным сооружениям, например, трос и т.п. При этом такие сооружения должны обеспечивать надежную прокладку. В случае прокладки кабеля по подвесным сооружениям нужно исключить возможность механического действия на кабель (растяжение или провисание). Требуется установить дополнительную защиту, если существует угроза повреждения кабельного изделия механическим способом. При прокладке кабеля открытым способом по деревянным сгораемым поверхностям должна быть использована дополнительная защита. Монтаж в таком случае должен выполняться с применением трубы, металлорукава, гофрорукава, кабель канала и других видов защиты. Скрытый способ прокладки кабеля ВВГ. Этот способ прокладки кабеля является самым распространенным в жилых помещениях. Прокладка кабеля осуществляется в пустотах, под штукатуркой, в проделанных бороздах и т.п. Механическое повреждение в таком способе прокладки маловероятно, поэтому дополнительная защита не требуется. Исключением являются пустоты стен в домах из дерева. Здесь допускается выполнить скрытую прокладку кабеля в трубах или в других негорючих материалах. Существуют нормативные документы для скрытых электропроводок, в которых определяется правильность монтажа кабеля ВВГнг скрытым способом. Прокладка кабеля ВВГ в земле. Как правило, не допускается прокладывать под землей кабель этой марки без специальных средств защиты. Это объясняется тем, что естественной защиты, которая убережет кабель от механического воздействия, в нем нет. Осуществлять монтаж кабеля ВВГ под землей необходимо в герметичных коробках по кабельным конструкциям и эстакадам. Может быть применена дополнительная защита, такая как тоннели, трубы и т.п. Большинство видов оборудования, приборов, инструментов и техники в производстве, торговле и быту подключены к электросети, которые имеют переменное напряжение до 1 кВ. А это значит, что в данных сетях распределение и подача электроэнергии осуществляется по безопасному кабелю. На сегодняшний день одним из востребованных изделий для питания и освещения в помещениях открытого и внутреннего вида это кабель ВВГ. Имеются варианты его исполнения. Любой кабель или проводник имеют специальную маркировку, по которой можно определить характеристики изделия. Начинающим электрикам, которые впервые сталкиваются с сокращениями, часто бывает непонятно отличие ВВГнг от ВВГ, а еще от ВВГнг-LS. Давайте разберемся: О чем может говорить маркировка? Для начала рассмотрим, какие существуют маркировки проводника. Если знать расшифровку букв в приведенной маркировке кабеля, то можно с легкостью определить его свойства. Ниже приведен перечень основных признаков, по которым довольно просто разделить все проводники. 1. Материал, который используется для производства токопроводящей жилы: 2. Материал, из которого сделана изоляция для токопроводящих жил: 3. Броня кабеля: 4. Оболочка (изоляция наружная): 5. Пожарная безопасность: Если следовать изложенному выше, то можно расшифровать аббревиатуру ВВГнг: первая буква В означает, что изоляцию токопроводящих жил выполнили из поливинилхлорида, вторая буква В свидетельствует о том, что изоляцию наружной оболочки тоже изготовили из поливинилхлорида, третья буква Г гласит о том, что имеется специальный слой защиты, отсутствует броня. На профессиональном языке электромонтеров аббревиатура ВВГ означает приблизительно: буква В – это винил, буква В – это винил, буква Г – голый. А буквы нг говорят о том, что если применять групповую прокладку этого проводника, он не будет поддерживать горение. Это важный показатель для случаев, когда необходимо совершить прокладку проводника в местах, где имеется высокая вероятность возгорания. Ведь главное — это безопасность. В маркировке отсутствует буква А, а это значит, что проводник имеет токопроводящие жилы из меди. Этот проводник бывает выполнен в двух современных модификациях: с окончанием нг-ls – это значит, что во время горения происходит пониженное выделение дыма и газа (этим и хороши нг-ls) ; с окончанием нг-hf – это значит, что во время горения кабеля не осуществляется выделение в виде газа коррозионно-активных веществ. Данные модификации имеют улучшения – это fr (иначе говоря — огнестойкость, что отличает от нг-ls ). Часто с привычным ВВГ можно встретить кабели, которые в конце маркировки имеют букву «П». Если судить по техническим данным, то они не отличаются, а небольшое отличие заключается в строении – он плоский. А это значит, что расшифровка кабеля ВВГ п звучит так: буква В – это винил, буква В – это винил, буква Г – это голый, буква П – это плоский. Если следовать техническим параметрам данного кабеля, то его открытая прокладка разрешено лишь по поверхностям и сооружениям из трудновоспламеняемых или негорючих материалов, например гипс, бетон, кирпич, оштукатуренная поверхность и т.п. Прокладка кабеля ВВГ открытым способом разрешено применять под подвесными сооружениями, такими как, трос и т.п. Данные сооружения обязаны обеспечивать достаточно надежную прокладку. При прокладке кабеля следует исключить любые возможности механического действия на него. Если имеется угроза повреждения механическим способом кабельного изделия, то следует установить необходимые дополнительные защиты. Следует использовать дополнительную защиту при прокладке открытым способом кабельного изделия по сгораемым поверхностям из дерева. Монтаж в этом случае следует производить с использованием кабель канала, гофрорукава, металлорукава, трубы и иных видов защиты. Данный вариант прокладки кабеля остается самым популярным для жилых помещений. Прокладка кабеля производится под штукатуркой, в пустотах, в бороздах и т.п. При таком варианте прокладки механическое повреждение практически исключено, поэтому использование дополнительной защиты не предполагается, за исключением пустот стен в деревянных домах. Здесь разрешено выполнение скрытой прокладки кабеля в трубах или в иных невозгораемых материалах. Имеются нормативные документы, которые касаются скрытой электропроводки. В них определено правильное выполнение скрытого способа монтажа кабеля. Известно, что не разрешается прокладывать кабель данной марки под землей без применения специальных способов защиты. Все это обусловлено тем, что защита, которая сохранит кабель от каких-либо механических воздействий, здесь нет. Выполнение монтажа под землей проводника ВВГ возможно лишь в специальных герметичных коробках и лишь по эстакадам и кабельным конструкциям. elektro.guru Кабель ВВГ(а), он же силовой провод ВВГ(а), он же кабель ВВГнг а – это провод нераспространяющий горение, что применяется для передачи и распределения электроэнергии, что происходит на стационарных установках, которые имеют частоту электротока 50 Гц и номинальное напряжение до 660 или 1000 В. Применение данного кабеля исключительно широко – он применяется в любых климатических условиях, на большой высоте, в воде – фактически где угодно, если, конечно, не допускать его повреждения. Особенно часто данный подтип применяется в местах, где возникает повышенная опасность того, что возникнет пожар – например, на предприятиях, работающих с горючими или взрывоопасными компонентами. Маркировка даёт нам понять подробнее, каким является данный кабель. Вот её расшифровка: «ВВГ» означает «винил-винил-голый», что отсылает нас к наличию двух слоев поливинилхлорида, а также отсутствию специализированного защитного слоя. Ну а «нг», если оно применяется в маркировке, означает, что кабель, в случае возникновения пожароопасной ситуации, не будет распространять горение. Буква «а», очень часто помещаемая в скобки, означает категорию нераспространения горения по ГОСТу. В частности, это означает, что даже при прокладке в пучках эти кабели не распространяют горение, в то время как традиционные ВВГ могут «похвастаться» этим лишь при одиночной прокладке. Не стоит путать данную букву с той «а», что размещается перед аббревиатурой и означает, что кабель – не медный. В данном случае он однозначно медный. Часто к маркировке прибавляют ls, frls, frlsltx, frhf, но по сути это один кабель. У ВВГнг А может варьироваться целый ряд параметров. Например, это может быть форм-фактор жил (что может быть круглый, треугольный или плоский), их количество (от 1 до, как правило, 5), их сечения (от 1,5 мм2 до 50 мм2, а иногда и того больше), номинальный диаметр (напрямую зависящий от сечений), масса (от нескольких десятков килограмм до нескольких тонн на один километр). Допустимый ток может варьироваться от 21А до нескольких сотен, в зависимости как от типа кабеля, так и от места его расположения. Как видно, вариаций данного продукта существует великое множество, так что перед тем, как купить кабель, необходимо подробно изучить описание конкретной его марки, именно это описание сэкономит вам время и нервы в дальнейшем. Цена, опять же, варьируется в зависимости от сложности и размеров кабеля. А вот в сравнении с другими видами ВВГ стоимость остаётся на приблизительно том же уровне. Но любая стоимость очень даже оправдывается, ведь прослужит вам кабель в условиях грамотной эксплуатации более тридцати лет, пять из которых будут, как правило, гарантийными. kabel-vvg.ru Желание сэкономить при подключении различных бытовых приборов или прокладке электропроводки нередко приводит к весьма печальным последствиям. Возникает вопрос: как обеспечить нормальное и безопасное функционирование системы, но при этом избежать ненужных трат? Кабель ВВГнг LS является одним из лучших вариантов для использования в домашних условиях и пользуется большой популярностью у электриков. Почему? Прежде чем приводить описание свойств этого проводника или его технические характеристики, следует разобраться: что собственно обозначает эта аббревиатура и цифры, которые следуют за ней. Иначе непонятно, какими качествами обладает, например, кабель типа ВВГнг LS 5х16, и чем он отличается от кабеля ВВГнг LS 5х2,5? С буквенными обозначениями все довольно просто: Символов может быть и больше, например, кабель ВВГнг а frLS 3х1,5. Расшифровка в этом случае будет следующей: Цифры после буквенного кода обозначают количество токопроводящих жил и их сечение. Например, у кабеля ввгнг LS 4х25 имеется 4 жилы, каждая сечением 25 мм2, а у кабеля ВВГ пнг а LS 3х1,5 – 3 по 1,5 мм2, у кабеля ВВГнг LS 5х16 – 5 жил сечением 16 мм2. Провод ВВГнг может содержать до 5 токопроводящих жил. В зависимости от характеристик им может быть присвоен первый или второй класс в соответствии с ГОСТ 22483. Величина сечения жил напрямую зависит от предполагаемой нагрузки: чем толще жила, тем большей мощности ток можно передать по ней. Соответственно, возрастает и вес провода. Так, километр кабеля (а именно в таких единицах рассчитывается вес для данной продукции) ВВГнг LS 5х10 потянет на 756 кг, а такой же участок кабеля ВВГнг LS 5х16 уже будет весить 1103 кг. Более точные данные приводятся в специальных таблицах. Продукция данного типа выпускается под напряжение 660 В и 1000 В при стандартной частоте переменного тока 50 Гц. Провода в этом случае будут отличаться толщиной изоляционных слоев, а следовательно, и диаметром. Так, кабель ВВГнг LS 3х2,5 на 660 В имеет номинальный наружный диаметр 9,3 мм, а такой же кабель, но рассчитанный на 1000 В – 10,2 мм. Силовой кабель, например, ВВГнг а LS 3х1,5, предназначен для прокладки внутри помещений, где подразумевается присутствие людей. Этому способствует его способность не поддерживать горение и выделять минимальное количество ядовитых веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее. Прокладку проводов этого типа производят при температуре не ниже -15˚С, в противном случае потребуется дополнительный подогрев. Диапазон рабочих температур кабеля ВВГнг LS составляет от -30˚С до +50˚С. Провод длительное время не теряет своих свойств даже, если нагреется при эксплуатации до +70˚С, а гореть начинает только при +400˚С. При монтаже минимальный радиус изгиба проводника не должен составлять меньше 7–10 его наружных диаметров. Ведущими производителями кабелей ВВГнг LS в России являются отечественные фирмы: При соблюдении условий эксплуатации и периодическом осмотре изоляции производители обещают 30-летний срок нормального использования кабеля и дают пятилетнюю гарантию с момента монтажа проводки. mr-build.ru Электромоторы и приборы в частных домах и на заводах подключаются к электрической разводке различными типами кабеля. Вид тока в проводке переменный. Широкое использование нашел кабель ВВГ. Проектные организации наиболее часто закладывают в спецификацию проектов этот провод. Расшифровка ВВГ-проводов помогает производителям при подборке нужного материала. Специальные обозначения позволяют различать виды проводов. Маркировка кабеля ВВГ, расшифровка которого нанесена на изоляцию, грамотным электрикам расскажет все. Аббревиатура расшифровки кабеля несет в себе информацию о его изготовлении. Она информирует, что рекомендуется подключать и каким способом прокладывать, наружным или подземным, где разрешено использовать и какая допустимая температура воздуха рекомендуется. Обеспечение защиты кабеля от открытого огня создано изготовителями кабельной продукции. Изобретена и применяется противопожарная изоляция ВВГ. Ниже дана раскладка модификаций: • ВВГнг;• ВВГнг FrLs;• ВВГнг Ls;• ВВГнг Hf;• ВВГнг FrHf. Каждая буква в маркировке и названии имеет расшифровку, ВВГ т, ВВГ нг - это не просто набор букв. Поэтому необходимо ознакомиться с обозначениями. Групповая прокладка выполняется токопроводом Нг. Выпускаемый материал - ВВГ Пнг а, расшифровка которого говорит о том, что жила медная. Модификация провода ВВГнг извещает нас о том, что этот тип не боится огня. Название кабеля ВВГнг Ls расшифровывается, неся информацию о том, что во время пожара изоляция провода выделяет минимальное количество дыма. Следующий вид продукции - с расшифровкой ВВГнг Hf. Когда он подвергается тепловому воздействию, например, во время пожара и плавления изоляции, газы отсутствуют. Проводка не коррозирует. Последний вид провода ВВГнг FrHf имеет все лучшие характеристики вышеприведенных кабелей. К изоляционному материалу, применяемому в производстве кабельной продукции, предъявляются особые требования, в том числе и от пожарной службы. Материал ПВХ (поливинилхлорид) таит одну отличительную черту по отношению к иным полимерам, применяемым для изготовления пластиковых товаров. ПВХ-изделия не взаимодействуют с огнем. Благодаря этому свойству поливинилхлорид применяется при изготовлении изоляционных покрытий для кабеля. Материалы для изготовления кабелей: Разберемся с маркировкой кабеля. Ознакомимся с ВВГ-расшифровкой провода: • П - полимерная изоляции провода.• В – поливинилхлорид.• ПВ – группа материалов, в основе которой лежит полиэтилен. Расшифровка следующего буквенного обозначения позволяет узнать состав изоляции кабеля. • В – наружная изоляция из ПВХ.• Шв – защита жил в виде шланга.• П – наружная полимерная изоляция.• Шп – изоляция наружная из полиэтиленового шланга. Защита кабеля ВВГ (расшифровка ниже) от механического повреждения имеет свое обозначение. • Б – кабель бронированный с жестким покрытием.• Г – кабель гибкий. Специальная защита отсутствует. • Провод ВВГ ПНГ а, расшифровка которого представлена выше и четко обозначает его назначение. При монтаже электрических сетей важно правильно выбрать сечение токопровода. Передача электротока зависит напрямую от сечения проводки. Двигатели и приборы, подключенные к сети, потребляют электроэнергию. Электрическая разводка при прохождении по ней тока начинает нагреваться. Нагрев проводки при неправильно подобранном сечении жилы может привести к непроизвольному пожару. Сечение проводов необходимо брать на тридцать процентов больше. В кабеле возникают потери тока, которые нужно предусмотреть заранее. Выполнив скрытую проводку в доме, пополнить потери в будущем сложно. Сечение кабеля этого вида от 1,5 до 16 квадратов. Количество проводков у него - два-три. Обозначение символов проводов: Разрез кабеля ВВГ-Пнг А: Основное применение кабеля такого вида - в передаче и распределении электроэнергии переменного тока частотой 50 Гц, мощностью 0,66-1,0 кВ. Большой спрос в сфере кабельной продукции вызывает кабель с сечением 3х4 марки ВВГож. Состав этого медного кабеля включает в себя жилы, покрытые ПВХ-изоляцией. Расшифровка ВВГ ож: Жила, проводящая ток, медная, первого или второго класса ГОСТ 2483. Форма жилы круглая или секторной формы. Поясная изоляция из ПВХ пластификатора, горение на открытом огне изоляции снижено. Скручены жилы кабеля из двух, трех, четырех и пяти жил вокруг сердечника из ПВХ. Наружная оболочка кабеля - из ПВХ-пластификатора, не поддерживающего горение. Изоляция кабеля из поливинилхлорида. Проводки кабеля различного цвета. Белый или желтый. Синий и зеленый. Черный цвет или коричневый, красный и малиновый. Эксплуатация кабеля разрешена на земле, в реках и озерах. Применяется при температуре от -500С до +500С . Высота прокладки над уровнем моря допускается на высоте 4300 метров. Прокладывать кабель можно в земле, воде, на воздухе, то есть на столбах и по стенкам зданий и сооружений. Все вышеперечисленные характеристики относятся к кабелю ВВГож, расшифровка которого говорит нам, что изготовлен провод из медных жил сечением 3х4. Используют его в северных районах и в районах с умеренным и тропическим климатом. Монтаж кабеля с расшифровкой ВВГ можно вести по стенам зданий и сооружений. Прокладка ведется по столбам и подвескам на тросах. Использование кабеля данного типа допускается там, где отсутствует угроза возгорания. Прокладывать его лучше на оштукатуренных стенах или стенах, выполненных из гипсокартона. При угрозе механического повреждения кабель необходимо защитить. Отличной защитой служат предварительно установленные стальные трубы, в которые заводится провод. Наиболее оправдана такая прокладка в деревянных домах. Гофрорукав, защищающий разводку, широко используется в строительстве. Применяются и различные кабель-каналы защиты. Укладка в штробу продукции с расшифровкой кабеля ВВГ не рекомендуется. Для этого предпочтительнее применение проводника ВВГнг. Он создан для скрытой проводки. Есть рекомендации и нормативные акты, в которых расписаны правила монтажных работ с использованием кабеля ВВГнг. При укладке токопровода ВВГ в земле необходимо соблюдать строгие правила. Защита кабеля данного вида отсутствует. Использование бетонных коробов, кабельных каналов и труб предотвращает механические повреждения кабеля. Широко применяется в настоящее время сигнальная защита взамен красному кирпичу, используемому раньше. Выполнена защита в виде полимерных пластин, которые имеют отличные неразрушаемые характеристики. В траншею насыпают песчаную подушку. На нее укладывают кабель, поверх которого насыпают и утрамбовывают землю. Толщина слоя песка должна быть не менее 20 сантиметров. После того как выполнена подсыпка кабеля, укладывают защитные пластины, которые также засыпают песком. Поверх песка укладывается сигнальная лента, предупреждающая о наличии проложенного электрического кабеля. Укладка бронированного кабеля - самое правильное решение при земляных работах. Стоимость его укладки выше стоимости кабеля ВВГ. Срок эксплуатации одинаков, но гарантия предохранения от повреждения у бронированного провода намного выше. Ознакомившись с этой статьей, простой покупатель, не специалист, правильно подберет необходимый кабель. Исходя из того, что рынок сегодня предлагает множество видов и типов кабеля, без определенных знаний в данной области определиться с выбором бывает очень сложно. Если при покупке все еще остаются сомнения, лучше проконсультироваться с продавцом электропроводов. Это очень важно, ведь от качества проводки зависит безопасность всех жильцов помещения. fb.ru Большинство инструментов, подключаемых к электрической сети, имеют переменное напряжение, не превышающее 1 кВ. Из этого можно сделать вывод, что подача и распределение электроэнергии происходит по безопасному кабелю. В современном рынке электрооборудования очень популярным стал кабель ВВГ. Он выпускается в разных вариантах и предназначается не только для передачи энергии, но и для снижения пожароопасности здания. Имеются также разные расшифровки: ВВГнг а ls, ВВГнг и иные. Абсолютно на любом кабеле, устанавливающемся внутри помещения, ставят определённую маркировку. С помощью неё можно увидеть необходимые характеристики купленного изделия. Но тем людям, которые далеки от электротехнических работ, сложно расшифровать различные сокращения. Им непонятно, что означает ВВГнг, и чем маркировка отличается от обычного кабеля ВВГ. С этим вопросом нужно разобраться. Разновидности кабелей ВВГ: Если на кабеле ставится обозначение «LS», то можно быть уверенным, что при пожаре сгоревший провод образовывает минимальное количество дыма. А это очень важно для спасения и эвакуации людей. LS означает английское словосочетание Low smoke, то есть, «лёгкий дым». Имеется специальная инструкция по работам с электромонтажными приспособлениями, где указывается обязательное использование проводников ВВГнг. Этот кабель является не воспламеняющимся. А также, если изучить соотношение цена — качество, то можно понять, что это самый оптимальный вариант для прокладки в промышленных зданиях. Проводник ВВГ является универсальным, поскольку его можно использовать в строениях, состоящих из легковоспламеняющихся материалов, а также в зданиях, которые подвержены повышенной влажности. Строителям и тем, кто занимается прокладкой кабелей в зданиях или в своём доме, необходимо знать о правильности расшифровки маркировки. Если понять, что означает каждая буква в маркировке провода, то можно сразу же определить все необходимые свойства. Таким образом, человек в магазине приобретает именно ту модель кабеля, которая нужна для конкретной работы. Расшифровка букв: Остальные буквы, которые будут напечатаны после указания материала токопроводящей жилы, брони и наружной оболочки, обозначают пожарную безопасность. Очень важно знать эти обозначения. Обозначение пожарной безопасности: Если использовать всю полученную информацию по расшифровкам кабеля, то аббревиатура ВВГнг будет означать следующее: первая «В» обозначает, что токопроводящая жила состоит из поливинилхлорида, вторая «В» значит, что и наружная оболочка изготовлена из этого же материала, буква «Г» — без брони, «НГ» говорит о том, что кабель не загорится, даже если попадёт в открытый огонь. Если смотреть на маркировку на профессиональном языке, то ВВГ будет означать следующее: «В» первая — винил, вторая буква «в» — винил, «Г» — голый. А также есть ещё одна разновидность кабеля. Часто в магазинах можно заметить, что к привычному ВВГ ставят букву П. Если отталкиваться от технических характеристик, то можно сделать вывод, что кабель совсем не отличается от других вариантов по своим свойствам. Чтобы понять, что означает «П», потребуется всего лишь посмотреть на сам провод — у него плоское строение. В таком случае расшифровка ВВГ пнг а будет такой: две «В» — это винил, «НГ» — не горит, «П» — плоский, «А» — алюминий. А также имеется еще много разновидностей проводов: ПБВВГ, КВВГНГ, ППГНГ. При помощи расшифровки можно точно понять, для чего служат провода, и куда их можно помещать при строительстве. Провод ВВГ можно использовать в различных строительных объектах, а также в траншеях под землей. Способ прокладки может отличаться в зависимости от целей. Следует исключить любые механические воздействия. Если кабель может повредиться, то необходимо позаботиться о дополнительной защите. Обычно для этой цели применяют специальные каналы, металлорукава, гафрорукава или трубки. Защита устанавливается в случае, если открытый способ прокладки осуществляется на легковосгораемых объектах, построенных, к примеру, из дерева. Этот способ прокладки самый популярный — применяется в жилых помещениях. Провод обычно закладывают под штукатурку. До этого момента проделывают борозды в стенах, а после кабель покрывается штукатуркой и цементом. В этом случае механические повреждения исключены, а потому нет необходимости применять дополнительную защиту. Исключением являются случаи, когда кабель прокладывается в деревянных домах. Скрытую прокладку можно использовать в различных несгораемых материалах, к примеру, в трубах. Ни один вид кабеля нельзя прокладывать под землёй без применения специальной защиты. Это объясняется тем, что провод нужно сохранить на долгое время, но сам он не оснащается встроенной защитой. Именно поэтому применяются защитные меры от различных механических повреждений. Для прокладки под землёй используют герметичные коробки. Чтобы поставить на провод маркировку, указывающую на нераспространение горения, необходимо протестировать провод различными способами. Для проведения проверки в лабораторных условиях воссоздаются условия реального пожара. После этого лаборант при помощи специального оборудования измеряет прозрачность воздуха внутри комнаты с огнём. Эти измерения необходимо провести как в нормальных условиях, так и после возгорания. Дым уменьшит светопроницаемость помещения, и это зафиксирует прибор. В результате обученный работник вычислит соотношение светопроницаемости до проведения опыта, а также после возгорания. Чтобы провод успешно прошёл проверку, изменение прозрачности внутри помещения должно составлять не больше 40%. Только в этом случае на кабель можно будет поставить соответствующее обозначение. Это вся необходимая информация о расшифровке провода ВВГ, необходимая для правильного подбора в магазине электротоваров. elektro.guru Прежде чем переходить к расшифровке ВВГ пнг а ls, необходимо узнать об основных разновидностях кабеля ВВГ. Они представлены следующими вариантами: Такая разновидность, как ВВГнг-fr-ls, отличается от остальных высоким уровнем изоляции. Главная особенность кабеля ВВГнг-fr-ls — пожаробезопасность. Первый признак, который берется во внимание при маркировке, — материал изготовления жил. Здесь все очень просто: жилы, по которым проходит ток, могут быть либо медными, либо алюминиевыми. Обозначается это следующим образом: Чтобы узнать, из чего изготовлены токопроводящие жилы, нужно обращать внимание на то, имеется ли буква «А» в самом начале маркировки. Поскольку у рассматриваемого кабеля ВВГ нет никакой буквы «А» в начале, можно с уверенностью сказать, что жилы его медные. Второй признак, по которому различаются электрические кабели, — материал, из которого изготовлен внутренний изоляционный слой. Обычно встречаются следующие буквы: У рассматриваемого кабеля ВВГ в качестве слоя внутренней изоляции используется поливинилхлорид. Третьим в маркировке указывается материал, из которого выполнена наружная изоляция. Если это поливинилхлорид, то используется буква «В», а полиэтилен обозначается литерой «П». Очевидно, у провода ВВГ наружная изоляция, так же как и внутренняя выполнена из поливинилхлорида. Четвертый отличительный признак — наличие или отсутствие бронированного слоя. Здесь может быть только один из двух вариантов букв: Если необходимо прокладывать провод в тех местах, где есть высокая вероятность воспламенения, следует обращать внимание на наличие или отсутствие сочетания малых букв «нг». Если это сочетание имеется, значит, провод не поддерживает горение. Расшифровка ВВГ нг кабеля сегодня бывает в двух вариациях: Расшифровка маркировки ВВГнг и его модификаций может быть дополнена символами «fr». Они указывают на повышенную огнестойкость. Нередко встречаются кабели, в конце маркировки которых дополнительно присутствует буква «П». Технически они ничем не отличаются. Различие состоит лишь в их строении. Дело в том, что они имеют не традиционную круглую форму, а плоскую. Внутри кабеля ВВГнг может располагаться от 1 до 5 токопроводящих жил разного сечения: от 1,5 кв. мм до нескольких десятков кв. мм. Общий диаметр провода зависит от сечений. Вес ВВГнг может достигать нескольких тысяч килограммов на 1 км. Максимальная сила тока, который может проходить по жилам, варьирует от 20 Ампер до нескольких сотен Ампер. Поскольку существует множество различных вариантов исполнения кабеля ВВГнг, перед покупкой необходимо тщательно изучить описание. Правильно сделанный выбор провода поможет избежать многих проблем, которые могут возникнуть в будущем при эксплуатации. 220v.guruМаркировка кабеля ВВГ: расшифровка. ВВГ-кабель: расшифровка. Расшифровка ввгнг
Силовой кабель ВВГ расшифровка маркировки. Как расшифровать ВВГ кабель
Варианты исполнения кабеля ВВГ

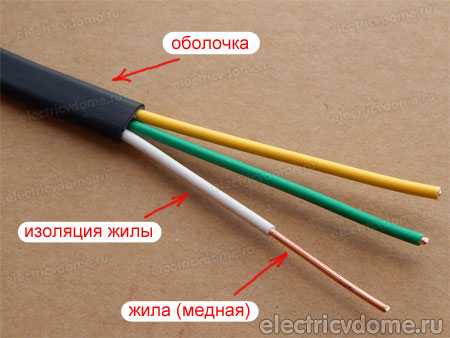

Что означает ВВГ расшифровка по буквам
Таблица 1. Кабель ВВГ расшифровка маркировки
Жила
Изоляция жилы
Изоляция оболочки
Броня
Пожаробезопасность

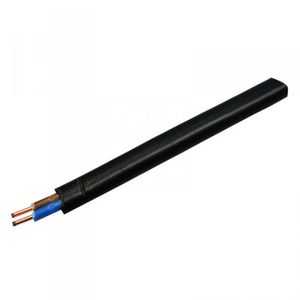

ВВГ
медная
поливинилхлорид
поливинилхлорид
отсутствует
Да - только одиночная прокладка
ВВГ нг
-
-
-
-
Да
ВВГ нг-ls
-
-
-
-
Да + с пониженным дымо- и газовыделением
ВВГ нг-hf -
-
-
-
Да + не выделяет коррозионно-активные продукты
ВВГ нг-frls
-
-
-
-
Да + огнестойкий,+ с пониженным дымо- и газовыделением
АВВГ
алюминий
поливинилхлорид
поливинилхлорид
отсутствует
Да - только одиночная прокладка
АВБШвнг
алюминий
поливинилхлорид
защитный шланг из поливинилхлорида
есть
Да
Способы прокладки кабеля
Детальная расшифровка аббревиатуры кабеля ввгнг и способы его прокладки
Виды и типы кабеля ВВГ
Что такое ВВГ?
Часто в различных инструкциях по работам электромонтажа предлагают испоьзовать не воспламеняющийся проводник ВВГнг. По соотношению качество/цена он является оптимальным вариантом. Данный проводник ВВГнг на самом деле очень универсальный, потому что его практично использовать в постройках из легковоспламеняющихся материалов и в зданиях, которые имеют повышенную влажность.Варианты прокладки кабеля
Прокладка кабеля ВВГ открытым способом
Прокладка кабеля ВВГ скрытым способом
Выполнение прокладки кабеля ВВГ в земле
Кабель ВВГ (А) ls, frls, frlsltx, frhf. Расшифровка, описание
Расшифровка кабеля ВВГ(а)
Технические характеристики ВВГнг (а)
Также существуют другие разновидности провода ВВГ:
Кабель ВВГнг LS: расшифровка маркировки, технические характеристики
Расшифровка маркировки

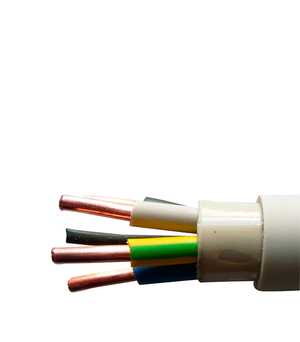

Конструкция провода
Применение
Маркировка кабеля ВВГ: расшифровка. ВВГ-кабель: расшифровка
Какие бывают виды кабеля ВВГ?
Продажа материалов, используемых в энергообеспечении, и огромный ассортимент проводов по типу изоляции и конструкции, предоставляют возможность покупателю остановить свой выбор на той продукции, которая ему необходима. Новичку-электрику и рядовому потребителю будет интересно знать, сколько разновидностей марок кабеля ВВГ с расшифровкой имеется на рынке продаж.Разберемся с обозначениями
Кабель ВВГнг FrLs при открытом пламени не содействует огню. Из-за плавящейся изоляции задымленность минимальная.Изоляция выпускаемой продукции
Сечение жил кабеля и его значение
Устройство ВВГ ПНГ а
Кабель ВВГож
Конструкция кабеля ВВГож
Сфера применения кабеля ВВГ Пнг а
Советы по строительству электросетей
Правила наружных работ с кабельной продукцией
обозначение аббревиатур, а также виды прокладки провода
Виды и типы кабеля ВВГ
ВВГ провод имеет изоляцию из ПВХ. С помощью этого компонента провод становится огнезащитным и самозатухающимся в случае поражения открытым огнём.Что означает ВВГ
Если на кабеле стоит маркировка «нг-frhf», то этот кабель подходит для группового поведения — распространение огня не будет происходить, поскольку при тлении и горении не станут образовываться активные вещества в виде газа.Способы прокладки
Открытое положение
Если изучить технические параметры кабеля, то можно сделать вывод, что прокладку разрешено производить в поверхностях из трудновозгораемых или негорючих материалов, к примеру кирпич, бетон гипс или штукатурка. Открытым способом провод ВВГ можно прокладывать под различными подвесными конструкциями, такими как трос и тому подобное. В этом случае прокладка должна быть очень надёжная.Скрытый вариант
Расположение под землёй
Испытание проводов
что обозначает маркировка, разновидности кабеля
Многие типы электрических приборов рассчитаны на подключение к электросети с напряжением до 1000 Вольт. В ней ток подается и распределяется по кабелю, который хорошо изолирован и не несет никакой опасности. Одним из популярных среди таких проводов является ВВГ. Тому, кто впервые сталкивается с его разновидностями и сокращениями, трудно понять, например, какая расшифровка ВВГнг а ls провода и ВВГнг. Однако опытные электрики знают, в чем заключается разница.Разновидности кабеля ВВГ
Обычный провод ВВГ, который не имеет более никаких символов в своей маркировке, покрыт изоляционным слоем из поливинилхлорида. У этого проводника нет огнезащитных и самозатухающих свойств.Расшифровка маркировки

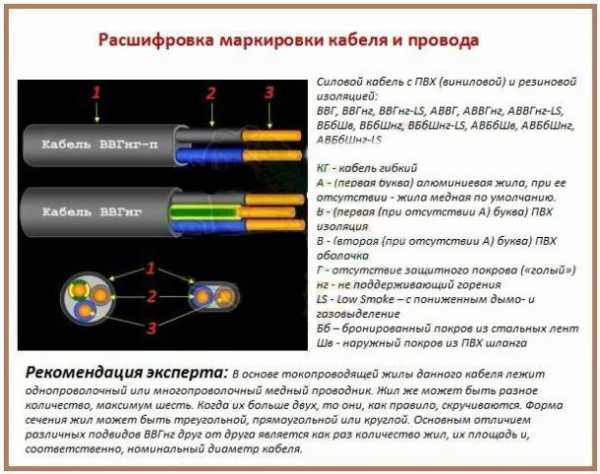

Чтобы лучше разбираться в маркировке и понимать, почему выбраны определенные обозначения, нужно знать основные характеристики изделий. По ним легко классифицировать все существующие кабели.
Если в первом случае понятно, почему для обозначения выбрана именно эта буква (слово «броня» начинается с нее), то выбор литеры «Г» на первый взгляд может показаться каким-то нелогичным. Однако на самом деле все просто и вполне объяснимо. Дело в том, что «Г» в этом случае расшифровывается как «голый»: то есть кабель не имеет дополнительного защитного слоя. ВВГ, как видно по названию, такого слоя лишен.Технические характеристики
