Самодельные станки и приспособления для домашней мастерской – подробный обзор. Станок своими руками


Самодельные станки своими руками: комплектующие материалы

Если человек часто сталкивается с тем, что ему необходимо что-либо изготовить из дерева, просто любит этим заниматься или производит вещи на заказ, то ему просто необходим станок. Приобретать такие вещи не только дорого, но они еще и не всегда они подходят по размерам, могут быть неудобными или не вписываться в дизайн. А вот самодельный станок своими руками, сделанный по нужным размерам, идеально впишется в пространство комнаты и всегда будет удобным.

Двигатель

Если было принято решение об изготовлении этого прибора своими силами, то тут важно правильно подобрать комплектующие. К примеру, для того чтобы сконструировать фрезерный станок по дереву, обязательно понадобится электродвигатель. Эта деталь может быть нескольких типов.

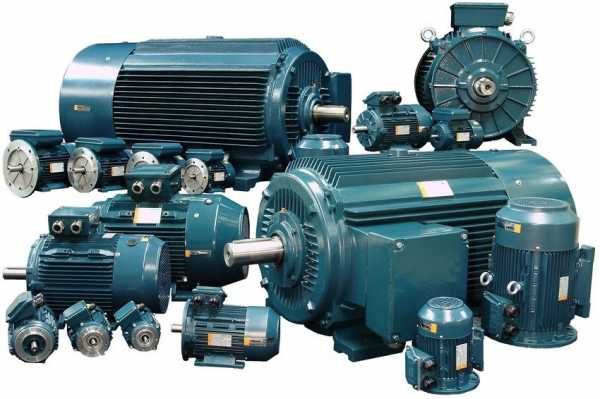

Первый тип двигателя, который может быть использован при изготовлении станка своими руками, – это асинхронный. Преимущество заключается в том, что он не требует обслуживания, а также позволит работать с более крупной фрезой. Из недостатков можно выделить большое количество шума, которое издает двигатель при работе. Однако тут уже вопрос чисто индивидуальный.

Коллекторный двигатель. Этот вариант несколько хуже, чем предыдущий, по той причине, что с течением времени и работы детали у нее истираются щетки, которые приходится менять. Чем больше и интенсивнее эксплуатируется двигатель, тем чаще придется менять щетки.

Мощность двигателя

Выбрать тип двигателя для самодельного станка своими руками – это еще не все. Нужно обратить внимание на мощность этого элемента. Это очень важный показатель.

Станки с мощностью до 0,5 кВт лучше всего подходят для поверхностной обработки материала. Стоит добавить, что обрабатывать на таком станке можно будет лишь самые мягкие породы дерева и использовать лишь небольшие режущие инструменты.

Второй тип мощности двигателя для самодельного станка своими руками – это 1,2 кВт. Как показывает практика, этот показатель является наиболее универсальным и востребованным. Этой мощности вполне хватит для глубинной обработки дерева. Для домашнего применения 1,2 кВт вполне хватает.

Последний тип мощности – до 2 кВт. Чаще всего такие станки являются уже полупрофессиональными. Они открывают широкие возможности по обработке дерева, позволяют использоваться практически любые виды фрез, а также обрабатывать некоторые типы пластика и мягкого металла – алюминия.

Число оборотов и питание верстака

Если говорить о количестве оборотов для самодельного станка своими руками, то тут все довольно просто и понятно. Чем выше числовой показатель данной характеристики, тем чище и эффективнее будет конечная обработка детали из дерева. Однако тут есть и еще один небольшой плюс. Если число оборотов достаточно высокое, то такому двигателю становятся не страшны такие дефекты дерева, как сучки. Фреза пройдет их без всяких проблем.

С питанием тоже все довольно просто. Чаще всего выбираются те двигатели, которые питаются от 220/50. Установка и подключение такого типа двигателя не вызывает проблем. Несколько больше трудностей возникает при подключении элементов с трехфазным питанием.

Верстак и рама для агрегата

Изготовленный своими руками станок по дереву обязательно должен иметь такой элемент, как верстак. Выбор его размеров должен основываться на том, с какими деталями придется работать в будущем. Габариты стола, на который все это будет монтироваться, особого значения не имеют.

Рама для станка должна быть подобрана так, чтобы она была не просто очень прочной, но еще и стойко могла переносить динамические нагрузки. Основное отличие собранного своими руками станка по дереву электрического от ручного в том, что само устройство не будет перемещаться, а вот заготовку придется активно двигать. С практической точки зрения применение древесины для рамы станка – это не лучшая идея. Все из-за того, что со временем дерево иссыхает, покрывается трещинами и теряет свою прочность. Наиболее оптимальным вариантом станет металлическая труба, которая имеет квадратный или прямоугольный профиль.

Столешница

При выборе этого элемента все в точности как с рамой, да наоборот. Металл будет не лучшим выбором в качестве исходного материала по двум причинам. Во-первых, столешница получится очень массивной и будет иметь слишком грубый вид. Во-вторых, придется использовать сварку, чтобы все надежно закрепить.

Лучше всего использовать один из следующих трех материалов:

  • строганные доски;
  • плиты из ДСП, ОСВ;
  • многослойную фанеру.

Материал для столешницы должен быть довольно прочным, чтобы выдерживать последующие нагрузки. По этой причине толщину и материал для изготовления этого элемента нужно выбирать, опираясь на то, какие работы будут проводиться в дальнейшем. Еще одна важная деталь – это гладкая поверхность стола. Если не соблюдать эту рекомендацию, то сделать точную фрезу не получится. Если важно собрать самодельный станок своими руками так, чтобы на нем можно было выполнять достойного качества заготовки, то это одно из важнейших условий.

Для того чтобы обеспечить идеально ровную поверхность, можно воспользоваться такими способами, как: ламинирование, обивка листовым железом или точная подгонка строганных досок.

Как сделать станок своими руками

Порядок сборки этого устройства начинается с того, что необходимо определить месторасположение двигателя. Наилучшим вариантом считается установка этого элемента под столом. На валу двигателя, который должен быть направлен вертикально вверх, располагают фрезу. Для того чтобы облегчить порядок сборки, лучше всего сделать чертеж станка своими руками, на котором все детали были изображены заранее.

fb.ru

Станки и приспособления для мастерской

У хорошего хозяина всегда есть собственная мастерская, которую он наполняет оборудованием и приспособлениями под свои нужды. Что-то покупается, а что-то можно соорудить собственноручно. И нельзя забывать про гараж, ведь там тоже должны быть все необходимые приборы.

Всё, что может когда-либо понадобиться предусмотреть невозможно. Поэтому рассмотрим, самые основные станки и механизмы, которые могут пригодиться при работе с деревом или металлом.

Как сделать универсальный станок своими руками

Существует огромное количество разного рода оборудования, многие из которых в том или ином виде можно изготовить самостоятельно. Умельцы научились даже совмещать несколько функций в одном приспособлении.

К примеру, можно изготовить универсальный механизм из обычной дрели, который будет работать как:

  • циркулярная пила;
  • шлифовальный;
  • отрезной;
  • точило;
  • токарный.

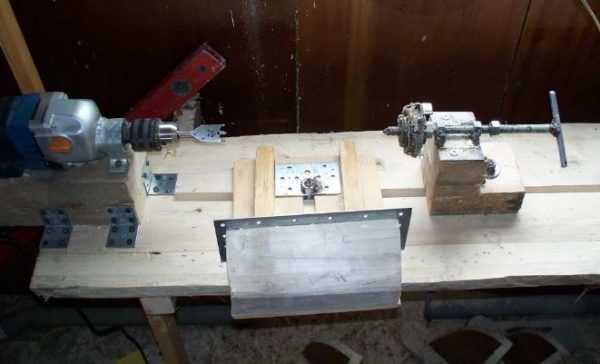

Для его изготовления необходимо на станину закрепить дрель. В качестве основы выбирают доску, толщина которой составляет 20–25 мм. Дрель фиксируют за ту часть корпуса, которая предназначена для крепления ещё одной рукоятки.

Место фиксации на столешнице выбирают исходя из размеров циркулярного диска, круга для шлифовки, фрезы, камня для заточки.

Чтобы закрепить дрель используют жёстко зафиксированную резьбовую шпильку и гайку. Жёсткость фиксации достигается использованием эпоксидного клея и как дополнение, штифта 2 мм в диаметре. Сооружаем движущуюся подошву и всё, основа готова.

Чтобы получить самодельный циркулярный станок, устанавливаем пильный диск диаметром 15 см на патрон дрели и делаем щель для него в станине. Диск пилы должен быть защищён металлическим кожухом.

Если предполагается использование плоской фрезы вместо диска, нужно дополнительно сделать прямоугольную щель либо расширить отверстие для пилы.

Из этой «циркулярной» пилы можно соорудить отрезной механизм. Для этого на жёстко фиксированной поверхности устанавливаем поворотный кронштейн, столярное стусло, задающее угол распила, направляющие и приспособления, закрепляющие обрабатываемую деталь.

Совмещаем это с дисковой пилой на станине. По этому же принципу собираются шлифовальный и токарный станки.

Видео: самодельная циркулярка+рубанок

Изготовление циркулярки со станиной

Если вы хотите иметь отдельный циркулярный станок, то его легко соорудить из ручной циркулярки, купленной в магазине. Такой самодельный механизм не рассчитан на слишком большие нагрузки, но для периодического использования в хозяйстве подойдёт.

Берём подходящую по размеру станину и закрепляем на ней ручную циркулярку, делаем максимальный пропил и оставляем в таком положении. Переворачиваем основу циркуляркой вниз и устанавливаем устойчиво на каркас с ножками.

Делаем направляющую и всё готово к работе. Обратите особое внимание на высоту станка, вам должно быть удобно за ним работать, а его высота соразмерна вашему росту.

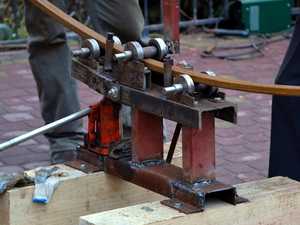

Также в мастерской возможно понадобится трубогиб. Это приспособление, позволяющее гнуть трубы практически из любого металла, а также полоски. Гнутые трубы требуются, когда человек решает сделать, например, теплицу или парник или ещё что-то в этом же роде.

Виды трубогибов, скажем так, сделанные самостоятельно, бывают разные. Есть совсем простые, а есть приближенные по конструкции к заводским, их изготовить сложнее.

Самый простой вариант самодельного трубогиба получим, выпилив доску с одной стороны полукругом. Затем эта заготовка крепится к устойчивой поверхности и рядом монтируется ограничитель — деревянная деталь, имеющая пространство до полукруглой заготовки, в которое и вставляется один конец трубы.

Гнуть трубы на таком приспособлении рекомендуется именно с конца, а не с середины, иначе можно просто переломить заготовку. Такой простой трубогиб можно изготовить как большой, так и маленький, смотря какой радиус трубы вам будет требоваться.

Видео: оборудуем мастерскую самостоятельно

Особенности самодельных приспособлений и оборудования

Рассказывать о том, какое оборудование для своей мастерской можно сделать собственноручно можно долго. Но у каждого свои потребности и возможности. Кроме самодельных приспособлений, должны быть места для хранения инструмента, а также верстак.

Подходить к изготовлению верстака следует серьёзно. Нужно продумать, что будет к нему крепиться, где он будет стоять, из каких материалов его соорудить. Можно столешницу сделать из металла, можно деревянную.

Можно сразу прикрепить циркулярный станок, например, или электролобзик, разного рода тиски, фиксаторы и так далее. Всё зависит от вашей задумки и потребности в том или ином оборудовании. Но верстак должен быть нужной удобной высоты, устойчивым и хорошо сделанным.

Также в рабочем помещении очень пригодятся разного рода шкафчики, пеналы для размещения и хранения имеющегося инструмента, которые можно собрать своими руками. Можно оборудовать отдельные места для хранения крупного инструмента и отдельно для мелкого, например, отдельный открытый шкаф для свёрл.

От того как вы организуете рабочее пространство, зависит удобство работы, то насколько быстро вы сможете найти необходимый инструмент или деталь и, в конце концов, ваше комфортное самочувствие.

Видео: токарный станок по дереву

Что можно сделать для гаража

Часто, гараж становится не только местом для хранения машины, но и для множества необходимых инструментов, а иногда и мастерской одновременно. Поэтому здесь необходимо иметь:

  1. Инструменты для ремонта машины.
  2. Вместительные стеллажи для их размещения.
  3. Гаражный верстак.
  4. Крючки.
  5. Полки или кронштейны для шин.
  6. Светильники и обогреватели.

Эти приспособления нетрудно собрать собственными руками. Организация гаражного пространства должна быть хорошо продумана. Всё должно размещаться удобно и не занимать много места. Подумайте, нужен ли вам верстак и где его поставить, каких размеров он будет и в каких местах разместить стеллажи и полки.

Верстак будет нужен, если вы сами ремонтируете свой автомобиль. Обычно, все инструменты располагаются на полках и стеллажах рядом с верстаком. Запасные шины хранят либо на специальном стеллаже, либо вешают на кронштейны по стенам.

На отдельном стеллаже разместите все горюче-смазочные материалы. Чаще всего возникают некоторые трудности с хранением мелких деталей: шурупов, гаек и тому подобного. Можно взять для этого небольшие стеклянные банки с завинчивающимися крышками.

Прикрутите крышку к полке снизу, рассортируйте все мелочи по отдельным банкам. Так можно и место сэкономить и порядок навести, да и поиски нужного шурупа, сверла или гайки теперь будут сведены к минимуму.

Для этих целей можно выбрать другой вариант. Вам потребуется магнитная лента, небольшие прозрачные пластиковые контейнеры с прочными крышками и металлические плоские шайбы. Магнитную ленту закрепляете вертикально в нужном вам месте.

Ко дну контейнеров прикрепляете металлические шайбы. Сортируете весь мелкий крепёж по готовым контейнерам и вешаете их на магнитную полосу.

Для ремонта вам также понадобится смотровая яма. А если нет возможности её оборудовать, то можно соорудить две эстакады для подъёма передней или задней, или боковой части авто. Это вполне позволит полноценно выполнять все ремонтные операции. Эстакады выполняются из бруса и прочных досок или из металла по возможности.

Ну и, в конце концов, для гаража очень важно хорошее освещение. Оно может быть общим и как дополнение переносные и локальные светильники. И позаботьтесь о том, чтобы в гараже была не одна розетка. Если вы сами будете заниматься ремонтом машины, то нужно подумать и о вентиляции помещения.

Видео: 29 самоделок для гаража

Оцените статью: Поделитесь с друзьями!

stanok.guru

Самодельные станки | Мастер-класс своими руками

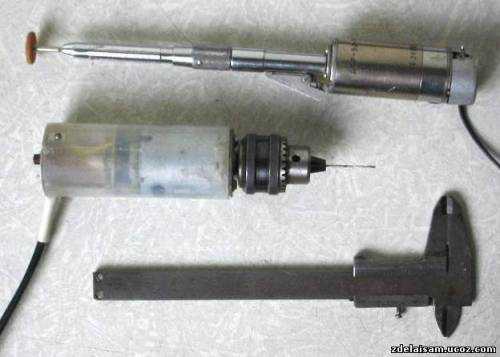

Бормашинка и ручная дрель

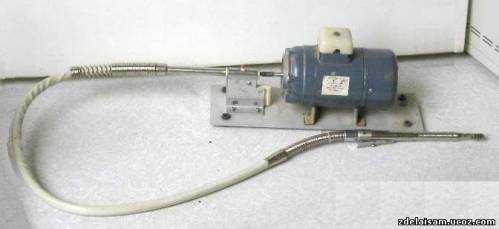

Бормашинка - двигатель ДПР-52, встречается в принтерах и фенах. Ручная дрель - двигатель от автомобильного компрессора, встречается в небольших тепловых пушках и фенах.



Бормашина 2

Бормашина со сменными наконечниками. Мотор PIV MTM, из лентопротяги вертикального магнитофона, болгарский. Таходатчик удален, на его месте закреплен гибкий вал бормашины. Вращение от оси мотора перадается на вал с помощью туго надетой пружины. Справа на оси укреплен алмазный диск для правки боров.Весь механизм закреплен в держателе с двумя степенями свободы и легко вращается влево-вправо, вперед-назад. Вся конструкция подвешена на рабочем столе справа вверху, не мешает работе. Можно утопить мотор в стол так, чтобы шланг бормашины выходил вертикально вверх.



Бормашина для гравировки

Бормашина для граверных работ. Мотор на 8000 об., шланг терпит до 10000. Мотор и шланг соединены пружиной, надетой на оси.

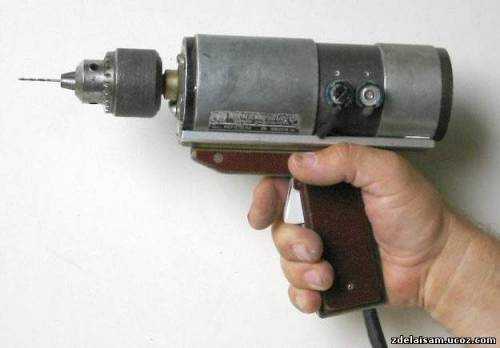

Дрель 1

Рукоять с механизмом от пневмодрели. Мотор передает вращение на турбину, насажен через переходное кольцо. В корпусе дрели уже находится планетарный редуктор примерно 3:1. Очень мощная машинка. Потребовались токарные работы: переходное кольцо, втулка на валу, подгонка конуса Морзе под размер 2а. Трудно было установить сильнотоковую кнопку.



Дрель 2

Мотор PIV 6 25/3A болгарского прозводства, работает от 5 до 40 В, от вертикального магнитофона/накопителя. Таходатчик (сзади) не используется, но хорошо уравновешивает всю конструкцию. Кнопка воздействует на контактную группу от утюга, мощная и не обгорает.



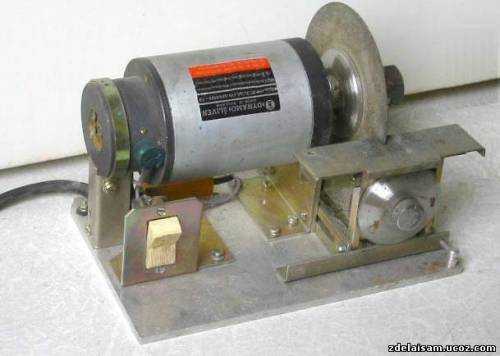

Отрезной станок 1

Отрезной станок 1 сделан под неармированные абразивные диски толщиной 0,5-2 мм. Перемещаемый столик. Виден "тормозной" резистор.

Отрезной станок 2

Отрезной станок 2 сделан под неармированные абразивные диски толщиной 0,5-2 мм. Два рабочих положения, с верхнего и нижнего столиков, так что мотор с реверсом. Отрезаю платы, делаю ключи, вырезаю каркасы для трансформаторов.

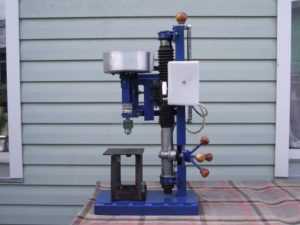

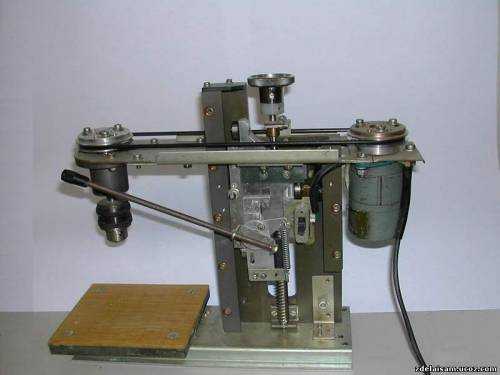

Сверлильный станок 1

Сверлильный станочек с цанговым патроном на 0,8 мм. Сделан из остатков механизма, который назывался "пресс для изготовления аллюминиевых бирок". Двигатель ДПР-52, ось я удлинил только для красоты всей конструкции. Ход сверла - 20 мм. Видна коробка для сверл и абразивный диск на оси движка вверху для правки сверл.



Свелильный станок 2

Свелильный станок под патрон 2а. Стойка из аллюминиевого профиля в нем червячная передача, с ее помощью каретка на подшипниках перемещается на 80 мм под сверла разной длины. Ручкой перещается собственно мотор еще на 20 мм. Вверху на оси мотора - абразивный диск для доводки сверл, защищен рамкой. Мотор болгарский, от магнитофона, профиль от витрины, червяк от водопроводного вентиля, подшипники от выдвижного столика.



Свелильный станок 3

Просто красивый станочек получился. Основа - рамка для линейного перемещения головок 8-дюймового накопителя. На шести подшипниках. Патрон закреплен в втулке от вентилятора этого же накопителя. Червячная передача - от 5-дюймового флоппика, круглая ручка вверху. Последние 20 мм хода сверла - отдельной ручкой. Передача с мотора - резиновый пассик, но лучше плоский ремень. Мотор поставлю посильнее.



Свелильный станок 4

Сверлилка из микроскопа. Один винт перемещает столик под сверла разной длины, второй был поврежден, поэтому на нем сделан ход на последние 20 мм, видны тяги, пружина и ручка. Двигатель ДПР-74. Под столиком ящик для сверл.



Токарный станок

Токарный станок для дерева. Мотор ПИК 12-3/10.1 от болгарского магнитофона/ накопителя. Патрон польский, до 150 мм. Правая бабка с вращающимся центром и подачей на 20 мм. Суппорт фиксируемый, перемещается по горизонтали. Точу на нем ручки для напильников, мелочь вроде солонок, пуговиц. Суппорт получился слабый, вибрирует на твердом дереве, буду переделывать.

Источник: plazon.ru

sdelaysam-svoimirukami.ru

Деревообрабатывающий станок своими руками бытовой унивирсальный

Использование деревообрабатывающего станка распространяется далеко за пределы строго промышленной сферы или столярных мастерских. Довольно часто можно встретить подобные станки в хозяйстве обычного человека, который с его помощью может изготовить любой предмет мебели или целый дом, если конечно у данного человека есть все необходимые навыки. Приобретать в специализированных магазинах деревообрабатывающие станки довольно накладно, поэтому все чаще люди прибегают к самостоятельному изготовлению, основываясь на информации и чертежах, которые представлены в интернете.

Однако, прежде чем приступать к описанию работ, необходимых при изготовлении станка в домашних условиях, нужно разобраться в специфике данного устройства, а также некоторых нюансах, которые могут быть полезными в дальнейшем.

Основные сведения

Устройство деревообрабатывающего станка включает в себя несколько основных рабочих зон, а также дополнительных элементов. К числу основных относятся:

  • станина;
  • рабочая плита;
  • валовый механизм;
  • режущие инструменты;
  • двигатель, передающий движение на другие компоненты устройства.

Дополнительные части станка

включают в себя

  • области с ограждением потенциально опасного места;
  • смазывающее устройство;
  • агрегат, запускающий станок;
  • точка, которая отвечает за подачу древесины.

Для изготовления станины используют, как правило, цельный сплав, либо другой массивный материал. Это неудивительно, ведь все остальные составляющие деревообрабатывающего станка располагаются на ней. Как правило, станина должна быть установлена на устойчивую поверхность из железобетона.

Рабочий стол в деревообрабатывающем станке отвечают за фиксацию всех рабочих компонентов Выполнен он из чугуна, который предварительно шлифуется. Конструкции рабочих столов могут быть разными, подвижного типа и нет.

Режущий элемент станка крепится к нему при помощи валового механизма. В зависимости от типа режущего элемента, валовый механизм может быть нескольких видов: ножевым, пильным и шпиндельного типа.

Что касается касается режущих элементов то они всегда изготавливается из высококачественной углеродной стали. Кроме того, данные элементы могут быть самых различных видов:

  1. Круглопильные станки имеют в своей конструкции режущее устройство в форме круглого диска.
  2. Пильная лента используется в ленточнопильных деревообрабатывающих станках.
  3. Во фрезерных и шипорезных станках используются плоские ножи.
  4. Сверла используются, соответственно, на сверлильных установках.
  5. Долбежные цепи.
  6. Во фрезерных и шипорезных станках, помимо плоских ножей, используются крючки, фрезы и прорезные диски.
  7. Циклевальные ножи на соответствующих станках.
  8. Рулонная шкурка используется на шлифовальных установках.
Видео

Подручные материалы

Прежде чем приступать к изготовлению деревообрабатывающего станка в домашних условиях, нужно удостовериться в том, что у вас есть все необходимые инструменты и материалы. В частности, нам понадобятся:

  • патроны для сверл;
  • двигатель достаточной мощности;
  • механизм вала;
  • регулируемая станина.

Естественно, для изготовления различных деталей нам понадобится достаточное количество стали и металла. Необходимо запастись металлическими уголками, которые будут использованы при изготовлении рамной конструкции, различными болтами, ну и, конечно же, сварочным аппаратом, без которого соединение основных составляющих частей невозможно.

К используемому двигателю также есть определенные требования. В частности, его мощность должна быть в пределах 1,3-1,5 кВт, а скорость вращения вала должна быть порядка 2500 оборотов.

Касаемо режущих элементов, то многие специалисты сходятся во мнении, что при самостоятельном изготовлении станка лучше брать заводские детали, ведь они изготавливаются из инструментальной стали, отличающейся повышенной прочностью. В домашних условиях изготовление той же фрезы будет вряд ли возможным, поэтому лучше не усложнять данный процесс, а приобрести готовую продукцию.

Проектирование многопрофильного станка

В принципе, самостоятельное изготовление деревообрабатывающего станка вполне возможно в домашних условиях. Однако, чтобы процесс работы был совершен в правильной последовательности, необходимо на первоначальном этапе сделать точный чертеж будущего станка. Подобное проектирование является одной из самых сложных задач во всей работе, поэтому нужно быть крайне внимательным на данном этапе.

Относительно деревообрабатывающих станок, то при их проектировании существуют определенные рекомендации, касающиеся составлению технической документации. В чертеже важно указать комплектацию будущего станка, обозначив все основные рабочие зоны, т.е. станину, режущие элементы и т.д.

Также на стадии проекта можно предусмотреть наличие определенного оборудования, установка которого необязательна, но в силу определенных причин она может оправданной. К примеру, можно предусмотреть освещение рабочей зоны, либо наличие различных измерительных инструментов и т.д.

Сборка своими руками

Заводской деревообрабатывающий станок является достаточно сложным техническим сооружением, выполняющим несколько работ:

Осуществление обрезки

Подобная обработка позволяет совершать формирование первичной заготовки какой-нибудь детали, либо совершать заготовку дров.

Фрезеровочные работы и шлифовка

После первичной обрезки, древесина подвергается шлифовке и прочим работам, направленным на удаление различных дефектов — заусенцев, неровностей и т.д.

Осуществление токарных работ

Считается наиболее сложным процессом, который можно совершать на станке. Это объясняется тем, что для их реализации нужны определенные знания и умения у человека, делающего данную работу, а также сопутствующий ручной инструмент.

Что касается самодельных деревообрабатывающих станков, то в большинстве случаев их функционал не такой широкий. Как правило, он ограничивается обычной обрезкой, а также минимальной обработкой древесины. Это вполне понятно, ведь чем меньше функций у устройства, тем легче его сделать, а деревообрабатывающий станок, как упоминалось ранее, довольно сложен в техническом плане. Поэтому, практически нереально изготовить в домашних условиях полноценный станок, ничем не отличающийся от заводского.

Сам процесс сборки станка

Начинается с чертежа, который можно изготовить самостоятельно, при достаточном понимании вопроса, либо воспользоваться расположенными в общем доступе, т.е. в интернете. Однако, какой чертеж бы не был, работа всегда начинается с изготовления станины, на которой в дальнейшем будут располагаться основные рабочие детали.

Для изготовления станины

Нам понадобится металлическая труба или уголок. Например, берем шесть уголков с сечением 25 на 25 мм, а также один металлический уголок, сечение которого составляет 40 на 40 мм. Длина упомянутых комплектующих должна составлять порядка 300 мм. Соединяются они элементарным образом при помощи сварки, но нужно тщательно проверять швы, ведь при эксплуатации устройства появляется значительная вибрация, которая может расшатать конструкцию.

Изготовив станину, нужно определить ее на ровную поверхность. Лучше всего залить ее основание бетоном, чтобы устойчивость станка была достаточной для осуществления работ на нем.

Для конструкции станка

Нам понадобится валовый механизм, который можно изготовить самостоятельно, либо приобрести в магазине. В нем нужно предусмотреть отверстие, предназначенное для установки патрона для сверл. Для этого подтачиваем окончание вала обычным напильником. Нужно сделать диаметр крепления немного большим, чем диаметр самого патрона. Затем подтачиваем патрон до тех пор, пока он надежно не закрепится на валовом механизме. Подгонка патрона к валу осуществляется при помощи надфиля и специального состава из абразива наждачной бумаги и масла. При этом, диаметр вала должен составлять порядка 300 мм.

На конце вала должен располагаться шкив клиноременной передачи, а на другом соответствующие приспособления, благодаря которым функционал станка становится шире. Режущий элемент в форме дисковой пилы должен быть закреплен между прижимной и упорной шайбой.

Конструкция стола

Изготавливается из стали, толщина которого должна быть прядка 10 мм. Для того, чтобы можно было изменять параметры строгания, нужно сделать стол раскладного типа, верхняя часть которого регулируется, а нижняя наоборот, должна быть жестко зафиксирована.

Внизу конструкции станка необходимо установить наш электродвигатель. Натягиваем ремень на него и на вал, расположенный сверху. Также можно сделать дополнительный уголок, с помощью которого можно выравнивать деревянный материал по отношению к режущим элементам.

Работа и безопасность

Работа на деревообрабатывающем станке должна осуществляться только теми лицами, которые знакомы с определенными правилами техники безопасности. В противном случае, такая работа может закончиться весьма плачевно для того, кто ее осуществляет.

Всего же можно выделить несколько рекомендаций, соблюдение которых является обязательным:

  • Перед началом работы на станке нужно тщательно проверить свой внешний вид, т.е. не торчат ли рукава или иные части, которые могут попасть под режущие элементы.
  • Производим осмотр деревообрабатывающего станка. Проверяем надежность закрепления шайб, фиксирующих режущий элемент на валу. Также нужно проверить степень заточки ножей и дисковой пилы, ведь их недостаточная наточка может привести к неприятным моментам в процессе распиливания древесины.
  • Древесину нужно подавать поступательно, без лишних рывков. Если на заготовке присутствуют сучки, то при приближении к ним режущего элемента нужно немного замедлять подачу.
  • Приступать к работе нужно только после того, как двигатель наберет свои максимальные обороты.
  • Большое внимание нужно уделять материалу, который будет обрабатываться на станке. На нем не должно быть никаких металлических скоб, гвоздей и прочих подобных элементов.

Соблюдение элементарной техники безопасности позволяет избежать множества трагических случаев, которые, к сожалению, не являются редкостью при работе с деревообрабатывающими станками. Понятно, что избежать всех внештатных ситуаций довольно сложно, но снизить риск их возникновения полностью во власти человека.

Советы по работе

Пожалуй, единственным советом в работе с деревообрабатывающим станком является точное соблюдение техники безопасности, которая изложена выше. К данному перечню хотелось бы добавить несколько моментов, касающихся непосредственной работы. В частности, нужно знать, в каких случаях нужно выключать станок, чтобы не возникало внештатных ситуаций:

  • Если вы заметили, что станок издает нехарактерные шумы и повышенную вибрацию.
  • Если вышел из строя режущий элемент, либо его крепления.
  • В случае попадания различного сора под режущие элементы.
  • В случае перегрева электродвигателя и подшипников валового механизма.
  • Естественно, если вы отходите от станка, то его также нужно отключать.

Каждый человек, вне зависимости от того, на каком именно станке он работает — самодельном или заводском, должен не забывать о том, что данная работа является потенциально опасной для его жизни, если он не будет соблюдать те правила, которые прямо прописаны в инструкциях по безопасности.

stanki-info.ru

Самодельные станки и приспособления для домашней мастерской

Изготовление своими руками различных поделок, мебели, самостоятельный ремонт автомобиля, популярны не только по причине врожденной способности наших людей к созиданию. Это еще и неплохая экономия семейного бюджета.

Однако подобное хобби требует наличия специального оборудования. В любом доме есть элементарные ручные инструменты, в том числе электрические. Дрель, шуруповерт, болгарка, ручная дисковая пила, электролобзик.

Эти приспособления облегчают труд домашнего мастера, но с их помощью невозможно выполнять работу профессионально. Домашняя мастерская должна быть оборудована компактными станками.

Обзор самодельных станков для домашней мастерской — видео

Такая техника в изобилии предлагается специализированными магазинами.

Оснастив рабочее место таким арсеналом, вы сможете изготовить все, что угодно. Но высокая стоимость инструмента сводит на нет экономию при производстве поделок.

Остается одно – изготовить станки своими руками. Самодельное оборудование может работать ничуть не хуже заводского. К тому же, можно внести конструктивные ноу-хау для расширения возможностей.

Самодельные станки для домашней мастерской по дереву

Токарный станок по дереву

Его можно сделать из уже имеющихся инструментов. Достаточно крепкого стола, или просто массивной доски, установленной на ножки. Это будет станина.Зажимной шпиндель для деревянных заготовок не обязателен. Равно как и отдельный двигатель привода. Есть простое комплексное решение – электродрель.

Если имеется регулятор оборотов – вообще замечательно. В патрон закрепляется перьевое сверло по дереву. Его необходимо доработать: заточить рабочую кромку в виде трезубца.

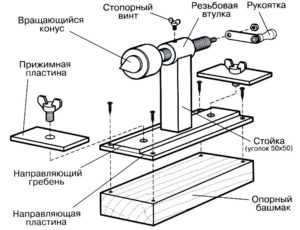

Следующий обязательный элемент – задняя бабка. В токарных станках по металлу, она необходима для поддержки длинных болванок. При обработке дерева на станке без зажимного шпинделя, задняя бабка является фиксирующим элементом. Она прижимает болванку к трезубцу, и поддерживает ее на оси вращения.

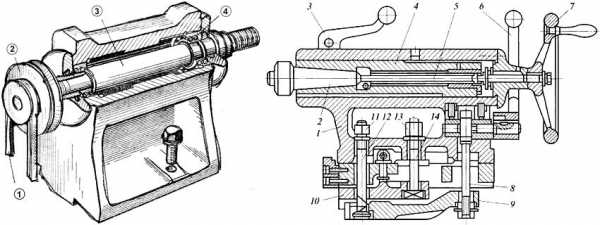

Типовая конструкция задней бабки на иллюстрации.Резец в таком станке не закрепляется в суппорте. Деревянные заготовки обрабатываются ручной стамеской, которая опирается на подручник.

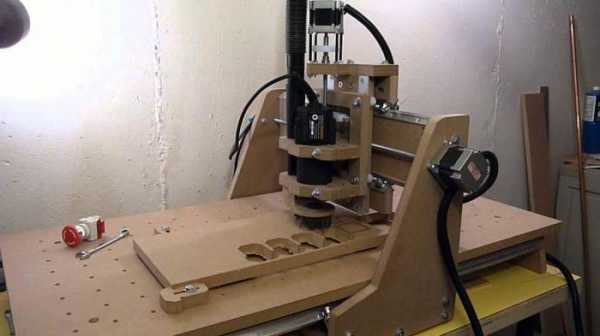

Самодельные фрезерные станки по дереву

Сложность инструмента зависит от вида производимых работ. Для элементарной торцевой обработки достаточно просто установить ручной фрезер под ровную столешницу. Электроинструмент крепится вверх ногами, рабочая насадка выступает над поверхностью. Такие самодельные станки широко распространены среди домашних мастеров.

Важно! Промышленные инструменты проектируются и создаются с учетом мер безопасности. Вращающийся фрезер может нанести серьезную травму, поэтому крепление должно быть надежным, а зона обработки иметь защиту от попадания конечностей оператора.

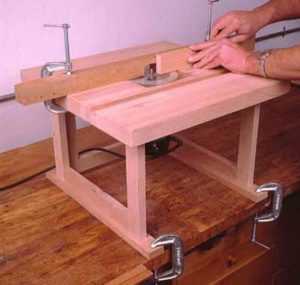

Если кронштейн для ручного фрезера снабдить устройством изменения высоты, вы получите полупрофессиональное оборудование.

Есть и более сложные конструкции. Если установить надежный подвес для ручного фрезера, вы сможете выполнять сложную фигурную обработку, в том числе и по шаблонам.Самодельные сверлильные станки. Есть удобные приспособления для дрели, которые превращают ручной инструмент в стационарное оборудование. Но такие стойки опять же стоят денег.Подобные приспособления несложно сделать своими руками. Один из вариантов – использование направляющих для мебельных ящиков. В сверлильном станке, главная задача обеспечить прямолинейное движение патрона по оси вращения.

Самый простой станок представляет собой направляющее приспособление, а перемещение осуществляется без дополнительных рычагов.Одной рукой станок прижимается к заготовке, а второй – дрель опускается по направляющим. Для работы с деревом, такие станки самоделки подходят. Для обработки толстого металла, понадобится более тяжелая техника.

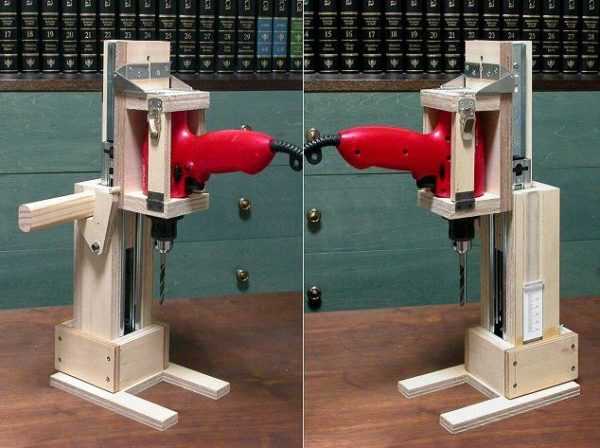

Как сделать самодельный сверлильный станок смотрите в этом видео

Наши «кулибины», научились использовать в качестве механизма сверлильного станка рулевые рейки от «Жигулей». Можно использовать ручную дрель, если закрепить хомутовый зажим на точках крепления рулевых рычагов.Если вам нужен по-настоящему мощный станок, придется использовать отдельный электромотор. За основу берется та самая рулевая рейка, только вместо хомута и ручной дрели монтируется станина с патроном, ременным приводом, и мощным двигателем. Силовую установку можно взять от старой стиральной машинки, или мощного вентилятора.Основание станка должно быть массивным, чтобы тяжелый мотор не опрокинул конструкцию. Установив на патрон и электромотор шкивы нескольких диаметров, можно регулировать скорость вращения.

Важно! Меняя коэффициент передаточного числа шкивов, вы не только снижаете скорость. Одновременно увеличивается крутящий момент.

Пользуясь этим секретом, вы сможете использовать мощные сверла при наличии среднего мотора.

Кроме работы с прикладными инструментами, часто возникает необходимость выполнять механические работы при обслуживании автомобиля. При этом вовсе не обязательно закупать оборудование для автосервиса.

Самодельные приспособления для гаража

Пресс из гидравлического домкрата

Пожалуй, самый распространенный станок для гаража – это самодельный пресс. Вещь более чем необходимая. Есть типовая регламентная операция, за которую приходится платить автосервисам.

Запрессовка (извлечение) сайлентблоков. Процедура несложная, но требует усилия в сотни килограмм. Достаточно сварить из старого профиля рамку, и вы получаете мощный пресс с усилием, равным грузоподъемности домкрата.Достаточно обзавестись кусочками труб разного диаметра (отлично подходят обоймы от подшипников), и профессиональный съемник для сайлентблоков готов.

Простой и наглядный пример пресса из домкрата для гаражных работ

Важно! Подобное оборудование может нанести травму. Приложенное усилие 2-10 тонн, незаметно «на глазок». Если криво поставленная деталь выскочит из рамки под давлением – беды не избежать.

Еще один несложный помощник – опора, или «фиксированный домкрат». Все автолюбители знают, что работать под автомобилем, когда он опирается на домкрат, опасно.

Поэтому следует подставлять опоры, предварительно подняв кузов домкратом. Чтобы не тратить средства на покупку, приспособление можно изготовить самостоятельно.Необходима качественная труба квадратного сечения, и болты-шпильки прочностью не ниже 8,0. Иначе их срежет под весом автомобиля.

Съемник шаровых опор

Из куска трубы и обрезков стального листа, можно изготовить самодельный съемник шаровых опор. Вещь для гаража просто незаменимая.А для правки сверл, отверток и ножей, можно изготовить самодельные заточные станки.

Съемник шаровых опор столь необходимая вещь в гараже. Подробности изготовления в этом видео.

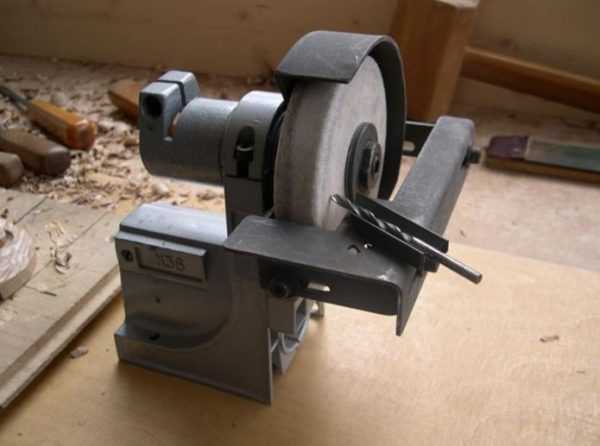

Просто берем небольшой электромотор (для точила мощность не нужна), подбираем подходящую станину, и крепим подручник. Опора должна обеспечивать доступ, как к радиальной, так и к торцевой части наждачного круга.На подручник можно закрепить любой кондуктор для заточки. Для сверл и отверток – это направляющий желоб. Для ножей – плоскость с фиксируемым углом наклона.

Итог:Для изготовления любого станка или приспособления, не понадобится много времени. Могут понадобиться аналогичные обрабатывающие станки. Их можно взять напрокат, или попросить у знакомых мастеров.

obinstrumente.ru

самодельный, видео, чертежи и фото

Можно ли собрать деревообрабатывающий станок своими руками, выполняя работу в домашних условиях? Опыт многих мастеров наглядно доказывает, что можно. Чтобы самому собрать подобное оборудование, вам потребуются чертежи, схемы, видео инструкции, комплектующие и идея. Начинать нужно с последнего, поскольку невозможно собрать станка, не зная, чего вы хотите от него в результате получить.

Содержание статьи

Варианты деревообработки

Фото деревообрабатывающего станка, сделанного своими руками

Можно собрать первый попавшийся станок, чертежи которого попались вам под руку. Но действительно ли это устройство для обработки древесины вам необходимо? Стоит для начала решить, какой именно агрегат и для каких целей вам нужен. После этого можно приступать к сборке.

Помимо электрической дрели многие домашние умельцы хотят иметь в распоряжении производительное, мощное оборудование для деревообработки. С помощью одной только дрели не обрежешь доски, не отшлифуешь и пр.

Потому в пару к вашей дрели можно собрать самому необходимый агрегат. Используя соответствующее оборудование, в домашних условиях можно выполнять следующие операции:

  • Обрезать заготовки. С помощью таких станков формируются первичные черновые заготовки. Многие для подобной обработки используют бензопилы. Но если важна точность, производительность и безопасность, можно собрать пилораму;
  • Шлифовка и фрезеровка. Эти станки можно сделать, если вам требуется обрабатывать заготовки, доводить их поверхность до нужного уровня качества, гладкости, удалять заусенцы, дефекты с древесины;
  • Токарные операции. Токарные работы являются наиболее сложными. При этом собрать самому соответствующий токарный станок по дереву своими руками не невыполнимая задача. Его можно самому изготовить на основе дрели. С помощью обычной дрели создаются небольшие станочки, позволяющие в домашних условиях выполнять различные операции обработки древесины.

По мере необходимости можно оснастить мастерскую другими видами деревообрабатывающего оборудования.

Создание проекта

Чертеж деревообрабатывающего станка, сделанного своими руками

Чтобы изготовить деревообрабатывающий станок своими собственными руками, вам следует опираться на чертежи или проекты. При этом от качества и грамотности составления чертежей напрямую зависят характеристики будущего деревообрабатывающего оборудования.

Главное правило, которого следует придерживаться, чтобы самому создать чертежи — это определение первоначальных условий. Вы задаете будущему деревообрабатывающему оборудованию его параметры, технические характеристики, на основе которых составляете схему. Многие допускают ошибки, опираясь на готовые чертежи и меняя при этом параметры, указанные в них. Это приводит к тому, что станок оказывается полностью не соответствующим схемам.

Оптимальный вариант при создании станка самоделки — это составление собственных чертежей, схем и проектов. При этом не отходите от намеченных параметров. Вот почему важно заранее точно определить, что именно вам требуется от деревообрабатывающего станка.

Элементы конструкции

Все станки для деревообработки, создаваемые своими руками, имеют определенный набор основных узлов.

  1. Корпус. Это станина, рабочий опорный стол. Данный элемент служит для установки всего необходимого для станка оборудования — шпиндель, резцы, обрабатывающий блок, электродвигатель, модуль ЧПУ и пр.
  2. Блок обработки. Конструкция и технические характеристики блока обработки зависят от того, для каких работ предназначен ваш станок. Это может быть обычный сверлильный агрегат на основе дрели, пилорама на основе болгарки, ленточная пила, лобзиковый станок и пр. Для каждого из них требуются соответствующие резцы и рабочие инструменты. Также важно, чтобы резцы соответствовали возможностям привода.
  3. Система управления. Она подразумевает наличие элементов для изменения частоты вращения, положения шпинделя. При этом резцы могут двигаться за счет ручного, полуавтоматического или автоматического управления. Последние два типа подразумевают использование числового программного управления. Многие думают, что только на заводских деревообрабатывающих станках можно встретить резцы, каретки и прочие механизмы, управляемые с помощью ЧПУ. На практике умельцы уже научились самостоятельно устанавливать модули ЧПУ на самодельный станок. Это вопрос сложный, но реальный для осуществления самому.

Продумайте тщательно будущий проект. Для этого изучайте заводские станки, знакомьтесь с их функциональными возможностями, оснащением, техническими характеристиками. Приложив определенные усилия, можно самому создать достойный аналог заводского оборудования для деревообработки.

Комплектующие

Технические характеристики станка самоделки зависят непосредственно от того, какие комплектующие вы будете использовать для сборки, насколько качественными окажутся резцы и хватит ли мощности электродвигателя для выполнения обработки древесины.

  • Пусть станок у вас самодельный, но для его сборки специалисты рекомендуют использовать комплектующие заводского производства. Особенно это касается обрабатывающего блока станка;
  • Резцы покупайте или заказывайте их изготовление у специалистов. Резцы, фрезы, валики изготавливаются из инструментальной стали. С помощью дрели обработать вы их не сможете, и тем более сделать острые кромки, без которых резцы выполнять свои задачи не смогут. Заводские резцы качественные, долговечные, эффективные, они позволяют выполнять различные виды деревообработки, в зависимости от конфигурации. Многие пытались сделать резцы самостоятельно, но на деле редко из этого получался результат, аналогичный заводским фрезам;
  • Четко придерживайтесь параметров деталей для станка, указанных в чертежах. Применение заводских комплектующих имеет весомое преимущество в том, что все они изготавливаются в соответствии со стандартами. Потому собрать из них полноценный, качественно функционирующий станок намного проще, чем из самодельных компонентов деревообрабатывающего станка;
  • У вас должна быть возможность самостоятельно обрабатывать комплектующие. Иногда им может потребоваться доводка, введение некоторых изменений в конструкцию;
  • Ориентируйтесь на комплектующие для вашего деревообрабатывающего станка, которые смогут обеспечить длительный срок службы. Да, некоторые умудряются собрать станок для обработки древесины буквально из металлолома. Но качество, надежность и срок службы подобного агрегата находится под большим сомнением;
  • Деревообрабатывающее оборудование должно иметь надежную фиксацию. Прочное крепление позволит избежать дополнительных погрешностей в процессе деревообработки. Работа двигателя, обработка деталей приводит к возникновению вибраций. Если эти вибрации не гасить, оборудование будет трясти, что негативно скажется на качестве деревообработки.

Собрать своими руками функциональный деревообрабатывающий агрегат можно, а иногда и нужно. Определитесь с целью, составьте подробный план действий, вооружитесь качественными комплектующими и приступайте к сборке. А если тратить силы и время не хотите, но можете потратить деньги, купите заводской деревообрабатывающий комплекс.

tvoistanok.ru

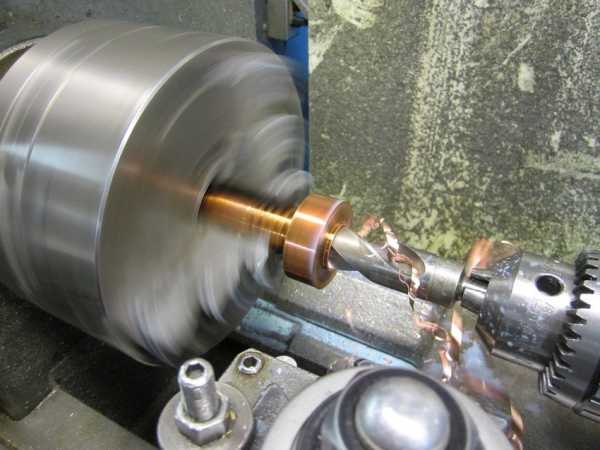

Самодельный токарный станок по металлу своими руками

ПОДЕЛИТЕСЬВ СОЦСЕТЯХ

Токарный станок нужен для изготовления и обработки металлических деталей. Профессиональное оборудование стоит довольно дорого, поэтому в целях экономии можно изготовить самодельный токарный станок по металлу своими руками. Сделать это можно несколькими способами, а чертежи подобного изделия легко находятся в интернете. Использовать для изготовления можно подручные материалы, размер же станка может быть любым.

Профессиональный токарный станок имеет высокую стоимость, поэтому имеет смысл изготовить подобное устройство самостоятельно

Составляющие мини-токарного станка по металлу своими руками

Любой самодельный токарный станок состоит из следующих элементов:

  • привод – основная часть механизма, которая отвечает за его мощность. Выбор привода необходимой мощности является одной из самых сложных задач. В небольших токарных станках по металлу своими руками можно использовать привод от обычной стиральной машины или дрели. Обычно, мощность этого элемента начинается от 200 Вт, а количество оборотов в минуту – от 1500;
  • станина – несущая рама конструкции, которая может быть изготовлена из деревянных брусков или стального уголка. Станина должна характеризоваться высокой прочностью, иначе вся конструкция может развалиться от вибраций во время работы;

Проекция и основные узлы токарного станка по металлу

  • задняя бабка – изготавливается из стальной пластины и привариваемого к ней стального уголка. Пластина упирается в направляющие станины, а основным назначением задней бабки токарного станка своими руками является фиксация металлической детали при обработке;
  • передняя бабка – часть, аналогичная задней бабке, но устанавливающаяся на подвижной раме;
  • ведущий и ведомый центры;
  • суппорт – упорный механизм для рабочей части.

Вращательный момент от двигателя к рабочей части станка может передаваться несколькими способами. Кто-то предпочитает напрямую устанавливать рабочую часть на вал двигателя – это экономит место и позволяет сэкономить на запчастях. Если же такой вариант невозможен, крутящий момент можно передавать при помощи фрикционной, ременной или цепной передачи. У каждого из этих вариантов есть свои преимущества и недостатки.

Ременная передача для электродвигателя является самой дешевой и характеризуется достаточно высоким уровнем надежности. Для ее изготовления можно использовать ремень для электродвигателя, снятый с любого другого механизма. Недостаток ременной передачи состоит в том, что со временем ремень может стираться и его придется менять тем чаще, чем интенсивнее вы работаете со станком.

Устройство передней и задней бабки токарного станка. Передняя бабка (слева): 1 — ремень клинообразный; 2 — шкив двухступенчатый; 3 — шпиндель; 4 — подшипник шариковый. Задняя бабка (справа): 1 — корпус; 2 — центр; 3, 6 — рукоятки; 4 — пиноль; 5, 12, 14 — винты; 7 — маховик; 8 — тяга; 9, 10 — рычаги; 13 — гайка

Цепная передача стоит дороже и занимает больше места, но и прослужит значительно дольше, чем ременная. Фрикционная передача имеет промежуточные характеристики между ременной и цепной.

Полезный совет! При сборке токарного станка выбирайте тот тип передачи, который лучше всего будет соответствовать поставленным задачам. Например, для мини-токарного станка своими руками лучше подойдет установка рабочей части непосредственно на вал.

Суппорт токарного станка своими руками: чертежи, как сделать из подручных материалов

Суппорт является одной из самых важных частей самодельного токарного станка – от него зависит качество будущей детали, а также количество времени и сил, которые вы потратите на ее изготовление. Эта часть располагается на специальных салазках, которые перемещаются по направляющим, расположенным на станине. Суппорт может двигаться в трех направлениях:

  • продольное – рабочая часть станка двигается вдоль заготовки. Продольное движение используется для вытачивания резьбы в детали или для снятия слоя материала с поверхности металлической заготовки;

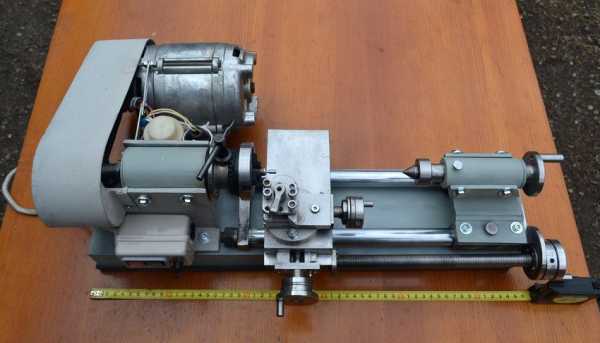

Токарный станок по металлу, созданный своими руками

  • поперечное – движение перпендикулярно оси заготовки. Используется для вытачивания углублений и отверстий;
  • наклонное – движение под разными углами для вытачивания углублений на поверхности заготовки.

При изготовлении суппорта токарного станка своими руками стоит учитывать тот момент, что данная часть подвержена износу в результате возникающих во время работы вибраций. Из-за них крепления расшатываются, возникает люфт, все это влияет на качество изготавливаемой детали. Для того чтобы избежать таких неполадок, суппорт необходимо регулярно подстраивать и регулировать.

Регулировка самодельного суппорта для токарного станка своими руками осуществляется по зазорам, люфту и сальникам. Регулировка зазоров нужна в том случае, когда износился винт, отвечающий за перемещение части в продольной и поперечной плоскостях. В результате трения суппорт начинает расшатываться при нагрузках, что значительно снижает точность изготовления детали. Устранить зазоры можно путем вставки клиньев между направляющими и кареткой. Люфт детали устраняется при помощи закрепляющего винта.

Если же в вашем станке износились сальники, их следует тщательно промыть и пропитать свежим машинным маслом. В случае критического износа сальники лучше полностью заменить на новые.

Устройство суппорта: 1 — каретка суппорта; 2 — ходовой винт; 3 — поперечные салазки суппорта; 4 — поворотная часть суппорта; 5 — направляющие поворотной части; 6 — резцедержатель; 7 — винт для закрепления резцедержателя; 8 — винты для закрепления резцов; 9 — рукоятка для поворота резцедержателя; 10 — гайки; 11 — верхняя часть суппорта; 12 — поперечные направляющие каретки; 13 — рукоятка для перемещения верхней части суппорта; 14 — рукоятка для перемещения поперечных салазок; 15 — рукоятка для включения подачи суппорта от ходового винта; 16 — маховичок для продольного перемещения суппорта; 17 — фартук

Самодельный токарный станок по металлу своими руками: порядок сборки

Сборка механизма выполняется в следующем порядке:

  1. Из металлических балок и швеллеров собирается рама станка. Если вы собираетесь работать с большими деталями, то и материалы для сборки рамы нужно использовать с расчетом на большую нагрузку. К примеру, если планируется работать с металлическими заготовками длиной свыше 50 мм, толщина материалов для рамы должна начинаться от 3 мм для уголков и от 30 мм – для стержней.
  2. На швеллеры устанавливаются продольные валы с направляющими. Валы могут быть приварены при помощи сварки или закреплены болтами.
  3. Изготавливается передняя бабка. Для изготовления передней бабки токарного станка своими руками используется гидравлический цилиндр с толщиной стенок от 6 мм. В цилиндр необходимо запрессовать два подшипника.
  4. Прокладывается вал. Для этого используются подшипники с большим внутренним диаметром.
  5. В гидравлический цилиндр заливается смазывающая жидкость.
  6. Устанавливается шкив и суппорт с направляющими.
  7. Монтируется электропривод.

Кроме того, по чертежам токарного станка по металлу своими руками видно, что для повышения устойчивости резцового механизма изготавливается подручник, а на нижней части конструкции закрепляется тонкая полоса металла. Последняя служит для защиты рабочей части станка от деформации в процессе работы.

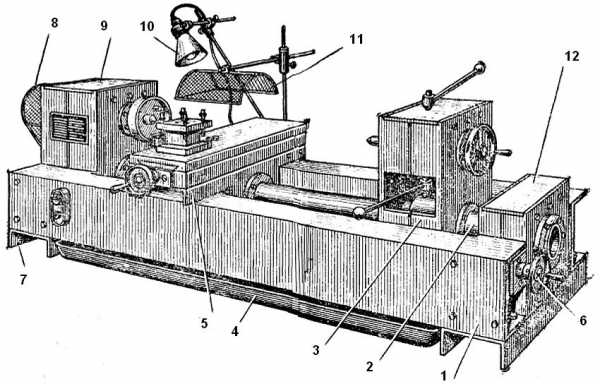

Устройство самодельного токарного станка для обработки металла: 1, 7 — швеллеры; 2 — ходовая труба; 3 — задняя бабка; 4 — поддон для сбора стружки; 5 — суппорт; 6 — ходовой винт; 8 — электрический двигатель; 9 — неподвижная передняя бабка; 10 — лампа в защитном колпаке-отражателе; 11 — сетчатый экран для защиты токаря от стружки; 12 — опора

Полезный совет! Токарный станок по металлу, собранный своими руками, может быть использован не только по прямому назначению, но и для шлифовки и полировки металлических деталей. Для этого к электрическому валу присоединяется шлифовальный круг.

Выбор электродвигателя для станка

Самой важной частью самодельного токарного станка по металлу, видео изготовления которого можно легко найти в интернете, является электромотор. Именно с его помощью осуществляется движение рабочей части станка. Соответственно, от мощности этого механизма зависит мощность всей конструкции. Она выбирается в зависимости от размеров металлических заготовок, с которыми вы планируете работать.

Если вы планируете работать на станке с мелкими деталями, для этого вполне подойдет мотор с мощностью до 1 кВт. Его можно снять со старой швейной машинки или любого другого подобного электроприбора. Для работы с крупными запчастями вам понадобится двигатель с мощностью в 1,5-2 кВт.

При сборке по готовым чертежам самодельного токарного станка по металлу учитывайте, что все электрические части конструкции должны быть надежно изолированы. Если у вас нет необходимого опыта работы с электрическим оборудованием, лучше обратиться за помощью по подключению к специалисту. Так вы будете уверены в безопасности работы и надежности конструкции.

Асинхронный двигатель является оптимальным вариантом для самодельного токарного станка

Изготовление токарного станка из дрели своими руками

Если вы хотите сэкономить на запчастях и значительно упростить себе задачу по сборке самодельного токарного станка, в качестве привода можно использовать обычную электрическую дрель. У такого конструктивного решения есть ряд преимуществ:

  1. Возможность быстрой сборки и разборки конструкции – дрель легко отсоединяется от станины и может быть использована по прямому назначению.
  2. Простота переноса и транспортировки станка – хороший вариант, если вам приходится работать с металлическими заготовками в гараже и на улице.
  3. Экономия – дрель выступает не только в качестве электродвигателя, но и избавляет от необходимости использовать передачу, а также позволяет использовать сменные насадки в качестве рабочего инструмента.

Конечно, есть и отрицательные стороны у токарного станка из дрели. Как сделать обработку с помощью данного инструмента крупных деталей возможной? Это практически неосуществимо, так как у дрели относительно небольшой крутящий момент и большое число оборотов. Конечно, можно повысить эти параметры, если все-таки установить ременную передачу и с ее помощью передавать вращающий момент от дрели на шпиндель, но это в значительной мере усложнит конструкцию, главным преимуществом которой является простота и компактность.

Схема устройства самодельного токарного станка на основе дрели: 1 — крепления к столу или верстаку; 2 — передняя опора; 3 — опора под заготовку; 4 — задняя опора

Изготовление самодельного настольного токарного станка по металлу на основе дрели имеет смысл в тех случаях, когда у вас нет необходимости в проведении масштабных работ, а вытачивать нужно только мелкие детали.

Для изготовления токарного станка по металлу на основе электродрели вам понадобятся те же детали, что и для обычной конструкции за исключением электродвигателя и передней бабки. Роль последней также выполняет дрель. Учитывая компактность конструкции, в качестве станины может использоваться обычный стол или верстак, на котором будут фиксироваться все составляющие станка. Сама дрель закрепляется в конструкции при помощи хомута и струбцины.

Полезный совет! Функциональность токарного станка на основе электродрели можно существенно расширить, если добавить к его конструкции различные насадки и дополнительные приспособления.

С помощью самодельного токарного станка можно не только вытачивать детали, но и наносить на вращающуюся заготовку краску, осуществлять намотку проволоки на трансформатор, делать на поверхности детали спиральные насечки и выполнять многие другие действия. Кроме того, если собрать для станка приставку-копир, то с ее помощью можно быстро и без особых усилий производить небольшие одинаковые детали.

Чертеж передней опоры, внутри которой закрепляется дрель

Особенности работы токарных станков по металлу своими руками, видео-инструкции как способ избежать ошибок

Как и у любого другого оборудования, у самодельных токарных станков есть свои особенности, которые необходимо учитывать при сборке и эксплуатации. К примеру, при работе с крупными деталями или при использовании мощного электродвигателя возникают сильные вибрации, которые могут привести к серьезным погрешностям при обработке детали. Чтобы избавиться от вибраций, ведущий и ведомый центры станка необходимо устанавливать на одной оси. А если планируется устанавливать только ведущий центр, к нему должен крепиться кулачковый механизм.

В настольных токарных станках своими руками по металлу не рекомендуется устанавливать коллекторный двигатель. Он склонен к самопроизвольному увеличению числа оборотов, что может привести к вылету детали. Это, в свою очередь, может привести к производственным травмам или порче имущества. Если же без установки коллекторного двигателя никак не обойтись, в комплекте с ним обязательно нужно устанавливать редуктор для понижения оборотов.

Идеальным вариантом двигателя для самодельного токарного станка является асинхронный. Он не увеличивает частоту оборотов во время работы, устойчив к большим нагрузкам и позволяет работать с металлическими заготовками с шириной до 100 мм.

Самое главное при работе на токарном станке — соблюдение техники безопасности

Правила установки и эксплуатации любого типа электродвигателя для токарного станка можно посмотреть в многочисленных видео-инструкциях в интернете. С их помощью вы не только избежите распространенных ошибок при сборке, но и сэкономите время и силы благодаря наглядности материала.

Техника безопасности при работе с самодельным токарным станком

При работе с конструкцией следует соблюдать определенные меры безопасности. Так, после сборки станка нужно осуществить проверку его работоспособности. Шпиндель должен вращаться легко и без задержек, передний и задний центры должны быть выровнены по общей оси. Центр симметрии вращающейся детали должен совпадать с осью ее вращения.

На любом видео токарного станка своими руками видно, что после монтажа электродвигателя он накрывается специальным кожухом. Последний служит не только для защиты оператора станка, но и для защиты самого мотора от попадания пыли, металлических частиц и грязи. Для станка, изготовленного на основе электродрели, такой кожух не нужен.

Полезный совет! Если вы планируете монтаж конструкции на основе мощного электродвигателя, то обязательно убедитесь в том, что для работы с ним хватает мощности вашей электросети. В домашних условиях лучше обойтись мотором от бытовой техники, который точно будет работать от напряжения в вашей розетке.

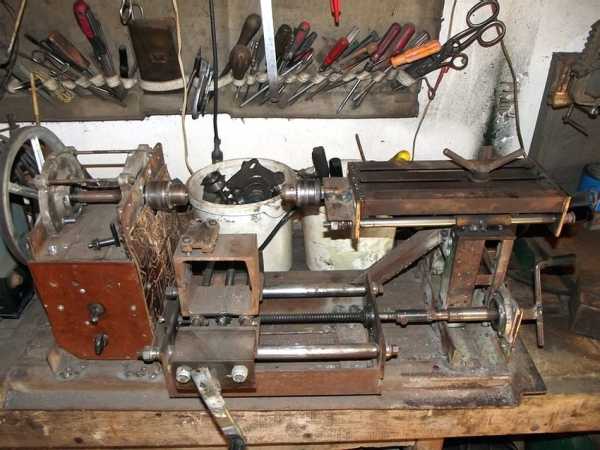

Пример токарного станка по металлу, собранного своими руками

Также следует придерживаться следующих правил безопасности:

  1. Рабочий инструмент обязательно должен располагаться параллельно поверхности обрабатываемой заготовки. В противном случае он может соскочить, что приведет к поломке станка.
  2. Если вы обрабатываете торцевые плоскости, деталь должна упираться в заднюю бабку. При этом очень важно соблюдать центровку, иначе вы рискуете получить бракованную деталь.
  3. Для защиты глаз от металлических стружек и частиц можно соорудить специальный щиток или просто пользоваться защитными очками.
  4. После работы конструкцию обязательно нужно чистить, удаляя металлические опилки и другие отходы производства. Внимательно следите за тем, чтобы мелкие части не попадали в электродвигатель.

Варианты модернизации самодельного токарного станка

Если вам нужен механизм, который сможет не только выполнять токарные работы, но и шлифовать, и красить заготовку, базовый станок можно легко модифицировать. Лучше всего делать это для конструкции на основе электродрели, так как заменить рабочую часть в ней проще всего.

Токарный станок может быть многофункциональным устройством в мастерской, с помощью которого можно выполнять различные работы, в том числе бытовые: заточку ножей, ножниц и пр.

Существует несколько популярных модификаций токарного станка по металлу. Как сделать конусообразное отверстие? Для этого к основанию необходимо прикрепить два напильника таким образом, чтобы они образовывали трапецию. После этого монтируется пружинный механизм, который обеспечивает подачу напильников вперед и под углом, что позволяет сверлить в детали конусообразные отверстия.

Кроме того, для работы с металлическими деталями разной длины можно сделать станок с разборной основой. При помощи нескольких досок или металлических уголков можно приближать или отдалять рабочий инструмент к креплениям, удерживающим деталь, а также менять размер зазора между креплениями. Удобнее всего делать такую конструкцию на основе обычного стола или верстака.

Если прикрепить к электродвигателю в качестве рабочего инструмента шлифовальный круг, при помощи станка можно заниматься не только полировкой поверхности детали, но и заточкой ножей, ножниц и других бытовых инструментов. Таким образом, токарный станок превращается в удобный многофункциональный механизм.

Создание токарного станка своими руками позволит получить оборудование, оптимально подходящее под нужды владельца

Сборка токарного станка в домашних условиях является достаточно простой задачей, которую еще больше упрощают многочисленные видео-инструкции и чертежи из интернета. При этом собрать конструкцию можно буквально из подручных частей, используя для этого старую бытовую технику и отходы монтажного и строительного производства.

Основное преимущество самостоятельной сборки – это экономия средств. Кроме того, стоит отметить возможность самостоятельно регулировать габариты и мощность устройства, чтобы приспособить его под свои нужды. Самодельный станок может быть не только большим, но и совсем миниатюрным, предназначенным для обработки мелких деталей.

remoo.ru



Строительство-Севастополь – 2018 сообщество мастеров строителей Севастополя.
