Как подключить розетку с заземлением
Зачем нужно заземление в розетке?
Особенности установки розетки с заземлением
Схема подключения розетки с заземлением не подразумевает никаких сложных манипуляций. Справиться с этим может любой человек. Достаточно ознакомиться с теоретической частью и проявить внимательность при монтаже.
Неправильное подключение — на что обратить внимание
Основная ошибка при подключении случается, когда розетка с тремя контактами (заземлением) устанавливается на проводку, имеющую две жилы.
В этом случае нейтральный провод используется и как заземление.
Важно! Не устанавливать в розетке перемычку от нейтрали к клемме заземления. Это действительно опасно для жизни.
Почему нельзя этого делать:
- Любое повреждение изоляции нейтральной жилы приведёт к замыканию фазы на корпус приборов, при этом сами приборы не работают – розетка будет казаться безопасной.
- В двухжильной проводке обе жилы одного цвета. На электрическом щитке легко поменять местами фазу и нейтраль. Это может случайно сделать даже электрик, обслуживающий дом. В результате на корпуса розеток попадёт фазное напряжение.
Как проверить заземление в розетке
Проверка заземления нужна, чтобы убедиться в его качестве. Понадобятся: отвёртка-тестер и мультиметр.
Перед тем, как определить заземление в розетке, требуется осмотреть электрическую проводку. Если жилы проводов разноцветные, фаза будет иметь черно-коричневую изоляцию. Но чтобы знать наверняка (особенно при закрытом корпусе), потребуется использование тестера. Он поочередно вводится в отверстия розетки. При касании фазы индикатор тестера загорится.
Горящий при касании к заземлению индикатор свидетельствует о неправильном подключении или повреждении розетки.
Перед тем, как подключить электросчетчик, необходимо определиться с типом измерительного оборудования, которое подходит для домашней электросети. Потом проводить установку согласно соответствующей схемы.Порядок монтажных работ для подключения однофазного счетчика можно изучить здесь, а про трехфазный — расскажет эта статья.
После определения фазы можно приступать к основным измерениям.
Одним щупом мультиметра нужно прикоснуться к заземлению розетки (центр, или верх), второй поочередно ввести в отверстия.
Отсутствие напряжения может указывать на следующее:
- между фазой и нейтралью свидетельствует о наличии обрыва последней,
- между фазой и заземлением – об отсутствии заземления,
- между нейтралью и заземлением – об их объединении. То есть, в розетке стоит перемычка.
Важно! При измерении между нейтралью и заземлением прибор должен показать напряжение (максимально 90В), что указывает на исправно работающее заземление.
Розетки с заземлением – не причуда или роскошь. Это «предмет» первой необходимости для любой современной проводки. Позаботиться об их качестве и правильном монтаже обязан каждый уважающий себя хозяин.
А вот установку розеток самостоятельно можно проводить только в случае уверенности в собственных силах. Работа эта не сложная, но требующая точности – ошибки могут привести к поражению током.
При любых сомнениях, возникающих при установке розетки и её проверке, лучше обратиться к профессиональному электрику.
Видео с подробнейшей инструкцией для установки розетки с заземлением
Как заземлить розетку своими руками
Абсолютно безопасная проводка, с помощью которой происходит соединение всех имеющихся мощных электроприборов с заземляющими устройствами, обязательна и необходима в каждом жилом помещении. Заземление обеспечивает безопасную эксплуатацию электроприборов. При пробое фазного проводника или при нарушении изоляции заземление защищает человека от поражения электрическим током в случае соприкосновения с корпусом электроустройства.
Как заземлить розетку своими руками
Заземление не только сохраняет жизнь и здоровье человека, но и защищает электрические приборы от поломки. Некоторая техника (бойлеры, стиральные машины, посудомойки) должна подключаться только к заземленным розеткам, это указывается производителем в инструкции по эксплуатации. В случае поломки или несчастных случаев из-за неправильного подключения, производитель не несет никакой ответственности.
Стоит знать, что заземление розеток в квартирах и частных домах значительно отличается.
Содержание пошаговой инструкции:
Видео — Как заземлить розетку
Заземление розеток в новой квартире
Заземление розеток в новой квартире
Стоит знать, что новые правила укладки электрической проводки при возведении жилых домов, принятые в 2003 году, подразумевают монтаж 5-ти жильного стояка, в котором один из проводов играет роль заземляющего проводника.
Если в здании используется системы TN-С-S или TN-S, то заземлить все имеющиеся розетки довольно просто. Данная система имеет рабочий нулевой (N) и защитный (PE) проводники и три или одну фазы L, которые соединены в главных электрических щитках, расположенных на площадках перед квартирами. В щитках уже предусмотрены специальные шины, к которым подключают проводники фазы, нуля и заземления, ведущие из квартиры. Шина заземления связана с металлическим корпусом электро щитка.
Как заземлить розетку в квартире
Основные правила подключения розетки с заземлением
При подключении розетки, из стены должно торчать три или пять проводов: фазы, ноль и непосредственно сам заземляющий провод. При работах требуется отключить подачу электроэнергии в квартиру. Фаза и ноль подсоединяются к тем клеммам, которые расположены возле отверстий в розетке, в которые вставляется вилка электроприбора. Желательно заранее определить с помощью электрического щупа-индикатора фазу и ноль. Заземляющий провод крепится к клеммам, расположенный посередине розетки.
Если в одно гнездо в стене устанавливается двойная или тройная розетка, то следует соединить специальные клеммы-перемычки между устройствами. Не стоит слишком сильно зажимать болтами провода с клеммами, провод может переломиться. После закрепления всех контактов, розетку вставляют в отверстие в стене и фиксируют ее в неподвижном состоянии с помощью специальных лапок-стопоров.
Заземление розеток в старых домах
Розетка с заземлением
Практически все старые здания строились по типовому проекту, в котором не предусмотрено заземления электропроводки. Ненадежная система TN-C состоит из фазы и нуля, представленная двужильными или четырех жильными кабелями. Розетки подключаются к двум проводам: фазе и нулю, вместо заземления используется зануление. Считается, что данная система может уберечь только от котроткого замыкания с помощью автоматического выключения. Уберечь человека от поражения электрическим током данная система не может, поэтому считается довольно ненадежной и устаревшей.
В данном случае существует два выхода из ситуации: монтаж энергоснабжающими организациями дополнительного заземления нулевого провода или использование автоматов УЗО, которые располагают на электрическую цепь, питающую мощную бытовую технику. При монтаже дополнительного заземления в квартире требуется поменять всю проводку, чтобы подвести заземление ко всем розеткам.
Если же используется УЗО, то чаще всего его ставят на самые энергоемкие линии: розетки, к которым подключены потребляющие высокую мощность приборы. Конечно, УЗО не защитит от удара электрическим током в случае пробоя, но предотвратит смертельную травму.
Как нельзя заземлять розетки в квартире
Если в проведенных электрических коммуникациях отсутствует провод заземления, а проводить его отдельно хлопотно, иногда советуют заменить обычную розетку на евророзетки и в ней перемкнуть ноль и «землю». Специалисты не рекомендуют пользоваться этим ухищрением, так как существует возможность оплавления вилки электроприбора и его поломки. Также данный способ «заземления» чреват электротравмами.
Как подключить розетку
Нельзя использовать в качестве заземления водопроводные и отопительные трубы. В случае замены соседями металлических труб на пластиковые, получается разрыв, который чреват накапливанием блуждающих токов и электротравмами.
Как сделать надежное и качественное заземление в собственном доме
Сделать заземление розеток в частном доме и обезопасить работу электрических приборов значительно проще, чем в многоквартирном строении, в котором уже утверждены и проведены все электрические коммуникации.
Конструкция заземляющего контура для частного дома состоит из стальных заземлителей, которые вбивают и вкапывают глубоко в почву. Вертикальные стальные уголки скрепляются между собой горизонтальными полосами, образуя контур. К нему ведет проводник, который подключается к шине заземления в электрощите.
Для изготовления вертикального контура применяется стальной угол, имеющий размеры 50 на 50 на 5 миллиметров. Длина уголков должна быть не менее 2 метров. Для горизонтальных заземлителей применяется стальные полосы, имеющие размеры 40 на 4 мм. Длина полос — 1,2 м. Проводник, который ведет в электрощиток, должен быть также стальным, сечением не менее 8 миллиметров.
Эффективное заземление в частном доме предполагает наличие контура заземления, рассчитанного специалистами
Размещают контур заземления в земле, не ближе чем на 1 метр к фундаменту строения. Горизонтальные стальные полосы вкапываются в землю на метр в глубину в форме обычного треугольника или квадрата. В вершины квадрата или треугольника вбивают в землю стальные уголки на 2-3 м в глубину. Далее весь контур нужно скрепить между собой с помощью сварки. К одному из углов приваривают стальной проводник, который прикрепляется другим концом к электрическому щитку в доме.
Заземление розеток
Заземление розеток
После того, как заземляющий контур изготовлен и подключен к электрощитку, можно приступить к монтажу трехжильной проводки в доме или усовершенствовать уже имеющуюся систему проводки в строении. При смене проводки на трехжильную рекомендуется использовать евророзетки, в которых есть специальная клемма заземления.
Основные ошибки при изготовлении заземляющего контура
Для вертикальных заземлителей не желательно использовать обычную арматуру. Поверхность арматуры прокалена, это может нарушить распределение тока по сечению. Также данный материал быстро окисляется в земле, что приводит к появлению ржавчины.
Нельзя соединять детали контура болтами. Со временем крепежные материалы могут окислиться, что приведет к потере контакта между деталями контура. Такое заземление со временем окажется малоэффективным.
Стальной контур, используемый для заземления, нельзя красить. Швы сварки следует обработать антикоррозийными веществами, предварительно зачистив их. Краска создает сопротивление и окрашенный защитный контур окажется абсолютно бесполезным и даже опасным.
Заземление розеток в доме или квартире — дело важное и ответственное. Если человек не знает, как правильно прокладывать электрические коммуникации, лучше всего обратится к специалистам. Тем более, что электромонтажные работы связаны с риском для жизни и здоровья.
Также на нашем сайте Вы можете прочитать статью о электропроводке своими руками в квартире.
svoimi-rykami.ru
Как подключить розетку с заземлением. Подключение розетки с заземлением
Поскольку обычно люди думают, что процесс установки или изменения розеток является чем-то специфическим и сложным, мало кто «рискует» делать это самостоятельно. Человек, когда-нибудь в своей жизни разбиравший розетку, наверное, замечал, что дело здесь не ограничивается двумя проводами, имеется еще и третий провод - заземляющий.
Нередко при установке бытовой розетки такой провод попросту игнорируется, что нельзя назвать правильным. Какова же функция заземляющего провода? В данной статье рассмотрим пример как подключить розетку с заземлением.

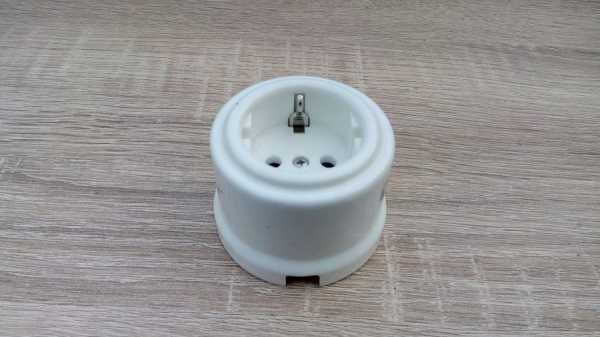

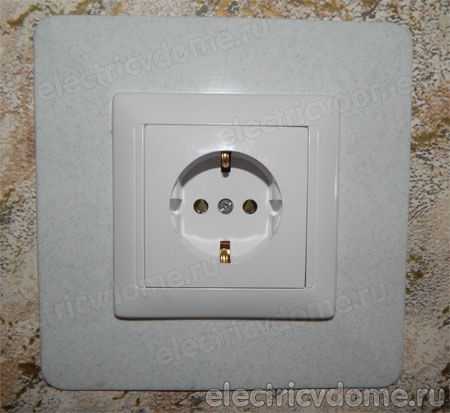

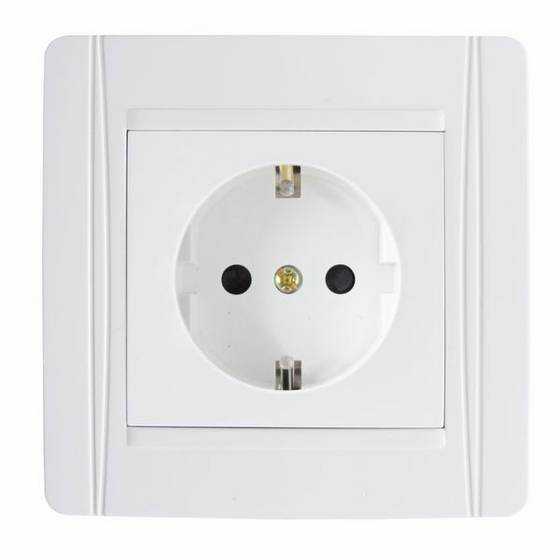

Как выглядит розетка с заземлением

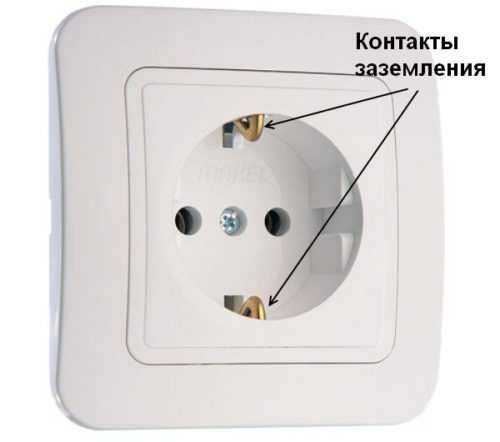

Знание конструктивных особенностей розеток с заземлением является необходимым для правильного выполнения их подключения. Наличие третьего контакта из металла сразу отличает их внешний вид. Существует две категории розеток по конструкции: приборы внутреннего размещения и приборы наружного размещения.
Розетки с внутренним размещением применяются в современных домах, поскольку в оснащение таких домов входит скрытая электропроводка. Сегодня рынок электротоваров заполнен очень большим разнообразием электрических розеток, ведь раньше в домах жилого типа у каждого государства использовались свои стандарты.
| Конструкция розеток с заземлением выполнена таким образом, что при включении вначале соприкасаются клеммы заземления, а уже потом контакты фазного и нулевого провода вилки входят в розетку. Такая особенность выполнена в целях безопасности в случае повреждения оборудования его корпус будет заземлен до того как на него будет подано напряжение. |
Для чего нужна розетка с заземлением?
Все находящиеся в наших домах бытовые электроприборы подлежат заземлению, в соответствии с техникой безопасности. Заземлять следует металлические элементы электроприборов и электрооборудования, на которое может быть случайно подано напряжение – при коротком замыкании, разрушении изоляции проводов и т.д.
К примеру, это значит, что к любому бытовому прибору должен быть подсоединен заземляющий проводник, который при его попадании на металлический элемент такого прибора отведет напряжение на землю.
На производственных работах так и делают – по помещению от контура заземления осуществляют прокладку заземляющего проводника (металлической шины или кругляка), а от него к металлическому корпусу электрооборудования также прокладывают заземляющий проводник уже меньшего сечения (в наиболее частых случаях медный провод).
Что же касается наших квартир, то металлическая шина или кругляк, конечно же, могут быть проложены и во всех их помещениях, но даже при имеющейся надежности совершения этого дела говорить в данном случае хоть о какой-то эстетичности не приходится. Этим и объясняется необходимость применения розеток с заземлением.
Чтобы узнать, имеется ли заземление в электрощите, который расположен на лестничной площадке, надо обратиться к электрику, обслуживающему ваш дом. Но предположим, что это уже так.
Разумеется, наличие отдельной линии розеток в вашей квартире, которая запитывалась бы от отдельного автовыключателя в электрическом щите, является наилучшим вариантом.
Ведь в таком случае следует просто проложить третий заземляющий провод от электрощита к каждой розетке в квартире (то есть, превратить двухпроводную электропроводку в трехпроводную – фаза, ноль и земля). При вводе же новой линии для розеток осуществлять установку необходимо сразу трехжильным кабелем – фаза, ноль и провод заземляющий.
При отсутствии в вашей квартире отдельной линии розеток нужно от электрощита провести к каждой по отдельности розетке (к электроплите, к стиральной машине и так далее) заземляющий проводник. Заземляющий проводник является медным изолированным проводом, минимальный размер сечения которого составляет 2,5 квадратных миллиметров (ПУЭ 1.7.127).
Как подключить розетку с заземлением в новостройках
Перед установкой розетки с заземлением в гнездо, необходимо развести и подготовить концы торчащих из нее проводов. Кстати, согласно современным требованиям, из такого гнезда в новых квартирах должны выступать три разноцветных провода.
Помните, что перед выполнением всех работ с электропроводкой необходимо обязательно выключить автомат в электрощитовой. В случае разноцветности проводов предварительно нужно определить фазный, нулевой и заземляющий провод и запомнить цвет каждого.
Для проверки фазного и нулевого провода можно использовать электрический щуп с неоновым индикатором. Маркировка проводов в квартире определяется в соответствии с местом подключения заземляющего провода к корпусу электрощита.

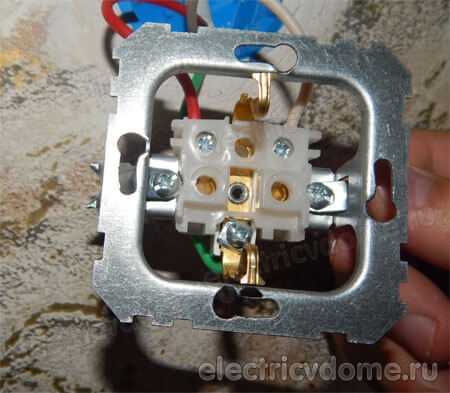

| При установке розетки рекомендуется подключение фазного провода к правой клемме, нулевого - к левой клемме, а заземляющего - к нижней или центральной клемме. |
В каких случаях можно подключать заземление к розетке? Подключайте заземление к розетке только в том случае, если оно у вас действительно имеется.
Как запрещено подключать заземление к розеткам!
В некоторых случаях подключение розетки с заземлением можно встретить посредством использования нулевого проводника двухпроводной сети и в качестве рабочего нуля, и в качестве защитного, то есть посредством перемычки в розетке с клеммы рабочего нуля на защитный контакт. Однако такой вариант «заземления» нарушает требования определенных пунктов ПУЭ.
Также, на вводе в квартире обычно имеется двухполюсный автомат, пакетник или другой аппарат, производящий коммутацию как фазы, так и ноля. Но необходимо знать о запрещенности коммутации в случае использования нулевого проводника в качестве защитного.
То есть, формальная сторона вопроса состоит в том, что в качестве защитного не может быть использован проводник, в цепи которого имеется коммутационный аппарат.
Необходимо учитывать опасность такой розетки с заземлением, которая объясняется некоторыми факторами.
Во-первых, в случае нарушения целостности нулевого проводника, в любом месте, под фазным напряжением окажутся корпуса электроприборов. Ситуация усложняется и тем, что работа электроприемника при обрыве нулевого провода прекращается и он выглядит обесточенным, то есть безопасным.
Во-вторых, опасность такого подключения розетки с заземлением обусловлена тем, что жилы проводов в щитке в домах с двухпроводкой не отличаются какой-нибудь окраской и любой специалист по электрооборудованиям, осуществляющий работы в щитке, может переключить местами ноль и фазу, вследствие чего корпуса электрических приборов тоже окажутся под фазным напряжением.
Если заземление в доме нет, а проводка уже проложена трехжильным проводом, куда подключать третью жилу? Ничего страшного, просто для подключения задействуйте только две жилы в кабеле, третью (заземляющую желто-зеленую жилу) заизолируйте и оставьте на будущее, будет резервом на случай повреждения одной из жил.
Если нет заземления, как же защитить себя в этом случае спросите Вы? Очень просто - установите УЗО.
Похожие материалы на сайте:
electricvdome.ru
обзор лучших моделей. Инструкция по установке и подключению своими руками
Как выглядит розетка и для чего она необходима известно каждому, даже маленькому ребенку, так как с малых лет нас учат куда не стоит совать пальцы. Все мы привыкли к внешнему виду данной фурнитуры и принимаем её как должное, но как быть если возникла необходимость в замене или подключению там, где её ранее не было? Именно поэтому рассмотрим как правильно производить монтаж розетки с заземлением своими руками.
Краткое содержимое статьи:
Что собой представляет розетка с заземлением?

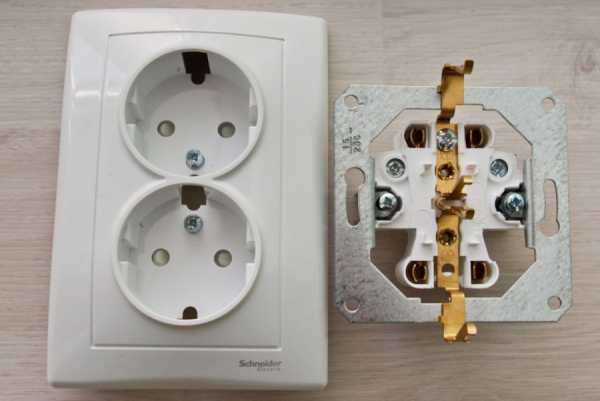

Конструкция состоит из пластмассового корпуса вместе с рабочей частью. Дополнительно имеется третий металлический контакт, который и является заземляющим. Установка такого вида розеток возможна только в том доме, где уже проложена проводка с тремя жилами.
В противном случае, она не сможет нести свою функцию защиты от пробиваемого тока, если подключено только 2 контакта. Но и с точки зрения безопасности электроприборов, не рекомендуется использовать её, не подключив заземление.

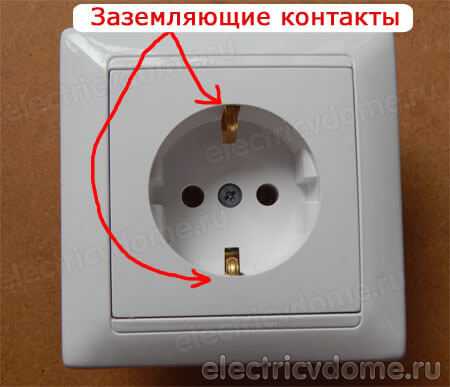

Плюс этой розетки в том, что сначала соприкасаются заземляющие контакты и только после этого электрические контакты вилки входят в розетку. Это снимает напряжение в электроприборах и обезопасит в случае неисправности устройства. Существует 2 типа конструкций электроприборов с заземлением: внутренние и наружные (накладные).

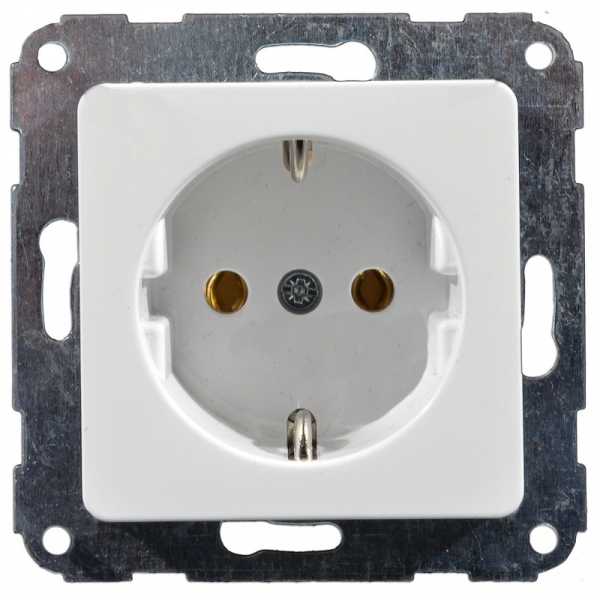

У внутренних розеток с заземлением вся проводка скрыта в стене и не вызывает никаких неудобств по этому поводу и является наиболее популярным вариантом в современных домах. Весь механизм помещается в специальное отверстие и прячется в корпусе. В случае неисправности ремонтировать её не сложно. Встроенная декоративна крышка не портит общий интерьер помещения.

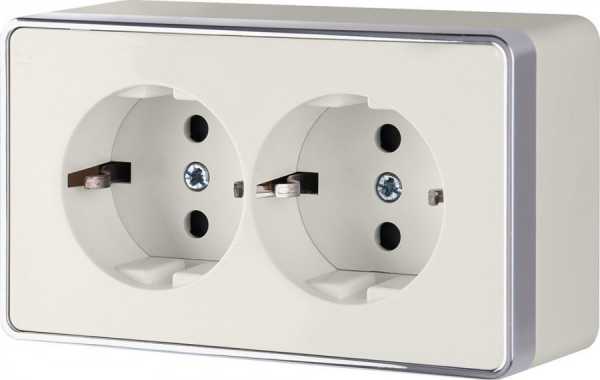

Накладные розетки с заземлением имеют заднюю накладную крышку с отверстиями, для удобного монтажа к стене. Большое углубление не потребуется так как весь механизм находится внешне, только несколько отверстий для фиксации задней панели розетки при помощи дюбелей.
Расположение электрического кабеля может быть, например, внутри гофрированной трубы, кабель-канале или без дополнительной защиты. Также его возможно скрыть в полости стены или использовать штробу.
Инструкция для розетки с заземлением не так сложна, как может показаться на первый взгляд. Обычный пользователь легко сможет справиться с этим самостоятельно, достаточно просто понять теоретическую часть, быть осторожным при подключении и следовать поочередности. Прежде чем начинать установку новой розетки, убедитесь с каким типом проводки имеете дело. Ранее мы упоминали, что наличие трех проводов говорит о том, что розетка имеет заземляющий провод.
Установка
Первое, что необходимо сделать — это отключить питание в электрощитовой и убедиться в этом можно, подключив любой электроприбор. Далее приступаем к демонтажу старой розетки. Очистите подрозетник от пыли или остатков отделочных материалов, если случайно что-то откололось.
Следующий шаг — работа с проводами. Определите какой провод отвечает «фазе», «нулю», а какой «земля», помогут вам в этом специальные приборы. Индикаторная отвертка при соприкосновении с фазой загорается, на ноле и земле — нет. С мультиметром можно проверить заземление в розетке.
После того как определили кабель с фазой, на ней закрепляется один контакт мультиметра, а другим находите «землю». 220В говорит о том, что перед вами «ноль», если показатель меньше этого числа — это заземляющий провод. Также, согласно требованиям, провода обязаны отличаться по цветам, что упрощает задачу и дает возможность запомнить где какой кабель.
Запомнить несложно:
- «Земля» – окрашена в желто-зеленый цвет (либо просто отдельно желтый или зеленый). Он отводится к нижней или средней клемме;
- «Ноль» почти всегда это синий кабель, в редких случаях он заменяется черным;
- «Фаза» может любого другого цвета, кроме синего, желтого или зеленого. В большинстве случаев это белый, красный или коричневый.

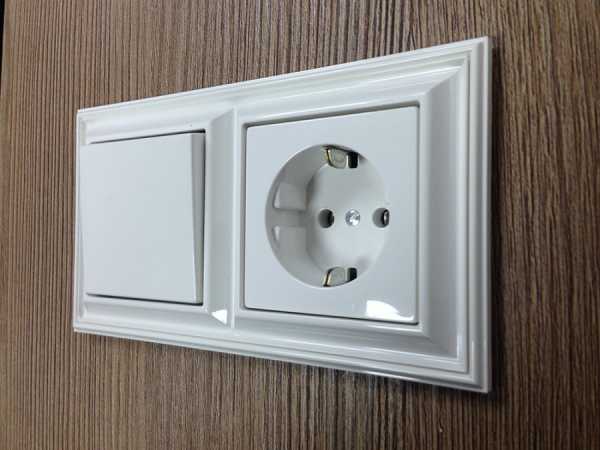

Несколько розеток в одном подрозетнике
Современный дом всё больше и больше наполняется разнообразными электроприборами и возникает необходимость использования нескольких из них одновременно. Именно поэтому большим спросом стали пользоваться двойные и тройные розетки с заземлением. В большей степени это касается кухни. Каждая хозяйка заметит значительное удобство такого рода конструкции, так как не всегда есть возможность использования удлинителя, плюс это не совсем комфортно.
Место для установки играет огромную роль, от этого напрямую зависит функциональность устройства. Если это кухня, удобнее выбирать место над столешницей, где находится большая часть всех электроприборов. В гостиной или спальне удачно разместить тройную розетку в медиазоне, за телевизором или возле компьютера.
Так же как и стандартные розетки, тройные розетки бывают внутренние, внешние (наружные) и накладные. Монтаж каждого из видов подразумевает одновременный сбор всех трех разъемов.
Для комфортного эксплуатирования и красивого внешнего вида, рекомендуют объединить в одну рамку, состоящую из трех розеток. Но все внутренности должны соответствовать выбранной форме. Производители предлагают большое разнообразие корпусов, их форм и цвета. Посмотреть подходящие варианты для вашего интерьера можно по представленным фото розеток с заземлением.
Установка тройной розетки производится несколько сложнее, в этом случае следует иметь при себе строительный уровень, чтобы приспособление выглядело аккуратно и ровно. Конструкция согласно инструкции располагается на высоте 30-40 см от пола.
Достоинства подобного варианта розеток:
- Они занимают меньше места, есть вариант их объединения;
- Экономичность. Весь механизм обойдется не на много дороже обычной одинарной розетки, а здесь за эту же цену, целых 2 или 3 разъема.
- Удобство в использовании, повышается функциональность в доме;
- Не нужно прокладок для дополнительных проводов.
Минусом станут следующие факты:
- Сделать хорошее крепление в стандартном подрозетнике не получится, из-за своей конструкции, есть вероятность, что розетка может выпадать. Поэтому появляется необходимость сверлить подрозетники на несколько модулей;
- Необходимость в дополнительных инструментах во время монтажа;
- Установка занимает больше времени и сил, также неизбежно образование пыли и грязи.
Фото розеток с заземлением
electrikmaster.ru
Розетка с заземлением: монтаж, подключение и проверка
Все электроприборы в квартире должны включаться в современные розетки. Это помогает обеспечить безопасность и предотвратить короткое замыкание и пожар. Розетка с заземлением может устанавливаться своими руками, если соблюдать советы.
Что такое заземление
Под заземлением понимают намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях давно являются заземленными. Раньше такие устройства называли «евророзетками» — технология зародилась в Европе.
Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль (нейтраль), землю (трехполюсные устройства). Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка осталась в старых квартирах, на дачах, но и она активно заменяется современной. Разница между старыми и новыми розетками — в наличии третьего провода «земля».
Цели заземления в доме
Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку. При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий.
Достоинством розетки является то, что заземляющие контакты первыми начинают работать, позже включаются проводящие ток элементы. Если в сети есть неполадки, электроснабжение изделия будет прекращено. Поставить изделие с заземляющим контактом — значит защитить электроприборы от скачков напряжения, которые могут повредить технику.
Особенности монтажа
Когда человек проживает в новой квартире, доме, жилье построено с учетом требований безопасности, электрические кабели в нем трехжильные. Подсоединить розетку будет несложно. Но при отсутствии третьего контакта придется заземлять провод — надо обратиться в управляющую компанию и пригласить специалистов. Меньшие расходы понесут жильцы верхних этажей.

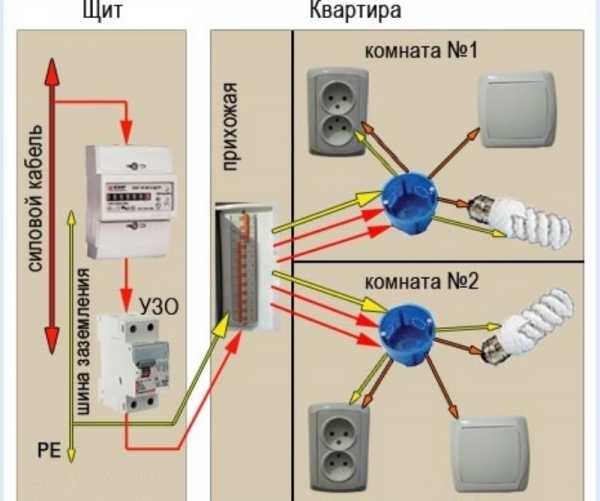

Как провести заземление к розетке: варианты
В квартире, где заземление не предусмотрено, возможно проведение его двумя способами:
- Протянуть шину из жилья к распределительному щиту на лестничной площадке. Это делается медной проволокой.
- Установить зануление, заменив им заземление. Под занулением понимают подключение контакта «земля» к контакту «ноль». Такой метод подключения может быть опасным.
Если в квартире есть распределительная коробка, следует подвести кабель к ней или к щитку, фазу и ноль завести за устройство, а на выходе развести провода по местам постановки розеток.
Расположение фазы и ноля
Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру. Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.
Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:
- у ноля — синий, сине-белый;
- у фазы — черный, красный или коричневый;
- у заземления — желто-зеленый.
Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами. Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур.
Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки!

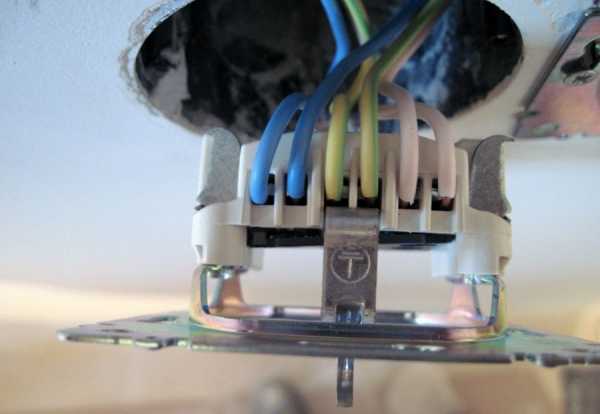

Подключение проводов: специфика
В качественных изделиях провода крепко зажимаются специальными клеммами и не выпадают, но иногда приходится разбирать их и подкручивать крепежные элементы. Есть надежный способ свести работу к минимуму.
Необходимо согнуть зачищенные от изоляции провода в колечки 0,5 см в диаметре, подвести их под верх болтов. Так контакты будут незначительно греться, а зона касания защитных контактов и токопроводящих элементов станет максимальной.
Место для розетки
Прежде чем сделать заземление розетки и установить ее, нужно определиться с местом расположения устройства. Оно будет зависеть от предполагаемых для эксплуатации приборов. Часто ставят устройство на 30 см от плинтуса, но индивидуальные потребности тоже нужно учитывать.
Если для установления новой розетки придется повредить обои, стоит ставить ее у плинтуса для пускания по нему кабелей (подобное положение устройства будет неудобным). Для комнаты среднего размера достаточно 3–4 гнезд.
Розетки бывают наружными и внутренними. Первые выпирают над поверхностью стены, вторые «утапливаются» в стену полностью. Это следует учесть при выборе места их положения. Проще всего монтировать изделия на этапе ремонта — так можно избежать грязи, пыли, неудобств.
Монтирование розетки
Установка розетки с заземлением со скрытой проводкой начинается с монтажа пластикового подрозетника, который следует приобрести отдельно. Также надо проверить сечение кабеля в стене и проводов в приобретенном изделии — они должны быть одинаковыми! Порядок монтажа устройства таков:
- Обесточить квартиру путем выключения автомата или выкручивания пробок.
- Отметить на стене место для подрозетника (стакана) карандашом.
- Сделать нишу с нужными размерами перфоратором.
- Замесить небольшое количество гипса (цемента, алебастра).
- Зафиксировать пластиковый стакан в нише гипсом, закрепить проводку.
- Через 20 минут закрутить крепежные болты на стакане.
Далее подготовить кабели — их требуется на 7–10 см разделить на отдельные жилки, концы на 0,5 см зачистить от изоляции. Современные розетки оснащены контактами со специальными зажимами, монтировать их несложно. Следует подключить каждый провод к соответствующему питающему проводу (согласно схеме).
После подключения розетки с заземлением следует ее рабочую часть прикрутить саморезами к установленному ранее стакану. Провода скрыть в стакане. В окончание работы прикручивают крышку. Если устройство будет расположено рядом с плинтусом, лучше сразу купить защитные заглушки — они защитят отверстия розетки от попадания воды во время мытья пола.

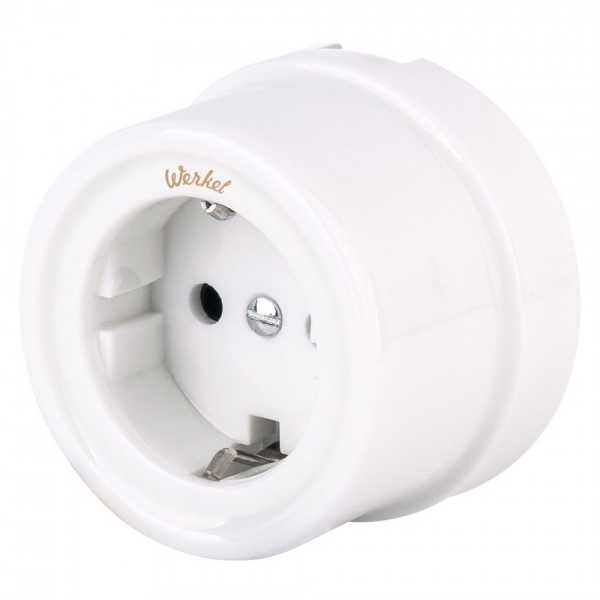

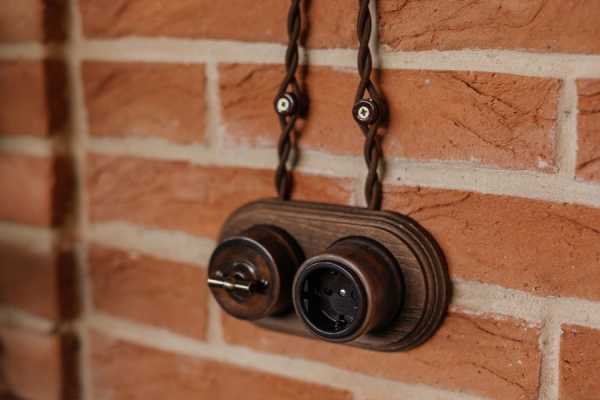

Розетка открытой проводки
Если приходится заземлять розетку открытой проводки, нужно учитывать ее особенности. У изделий накладного типа внутренняя планка имеет отверстия для крепления. Для ровного расположения устройства надо снять крышку, сделать отметки для дюбелей и аккуратно высверлить дырки. В них вставить дюбели по 2,5 см и пробки на 5 мм.
Способы проверки заземления
Крепкое присоединение устройства с заземлением не всегда обеспечивает его эффективную работу. Начинающий мастер мог ошибиться и неправильно соединить контакты. Для проверки следует удостовериться индикаторной отверткой, что фаза не подключена к заземлению. После прикладывания отвертки к фазе нужно прижать к сенсору изолированный провод. Если появляется яркий сигнал, заземление присутствует.
Запрещается касаться металлических деталей руками, пока идет проверка правильности установки розетки!
Самым надежным методом оценки качества работы является проверка ее специальными приборами, которые есть у электриков. При замерении напряжения вольтметром между заземлением и фазой, между фазой и нейтралью появляется показатель 220 вольт.
Монтаж розетки с заземляющим проводом
Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.
Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:
- Обесточить квартиру.
- Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
- Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
- Проверить правильность работы заземления индикаторной отверткой.

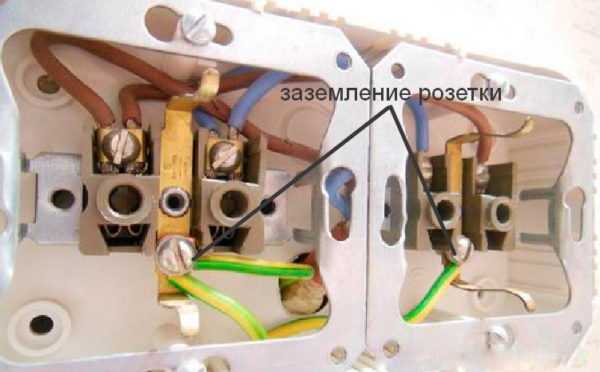

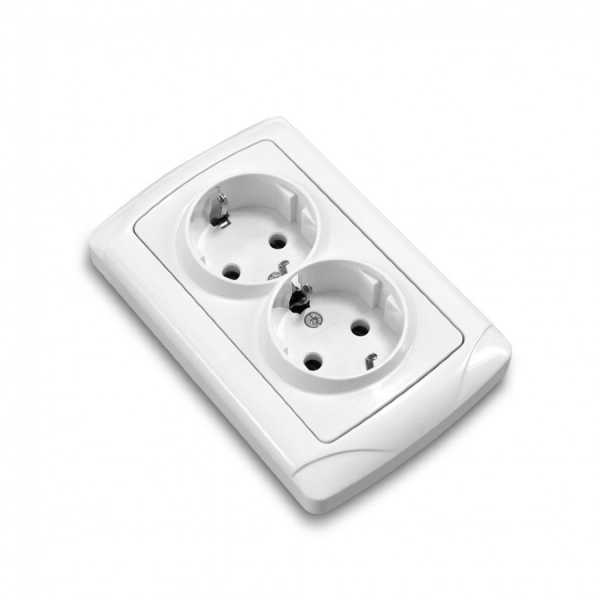

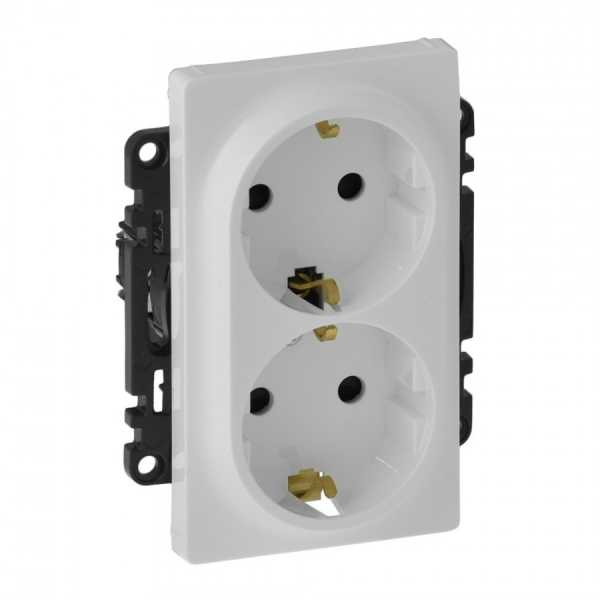

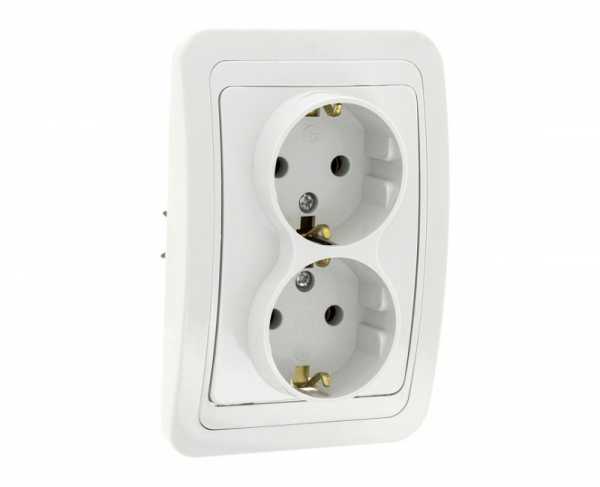

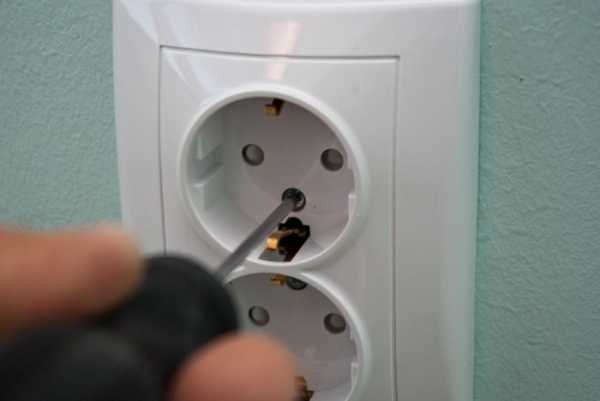

Заземление двойной розетки

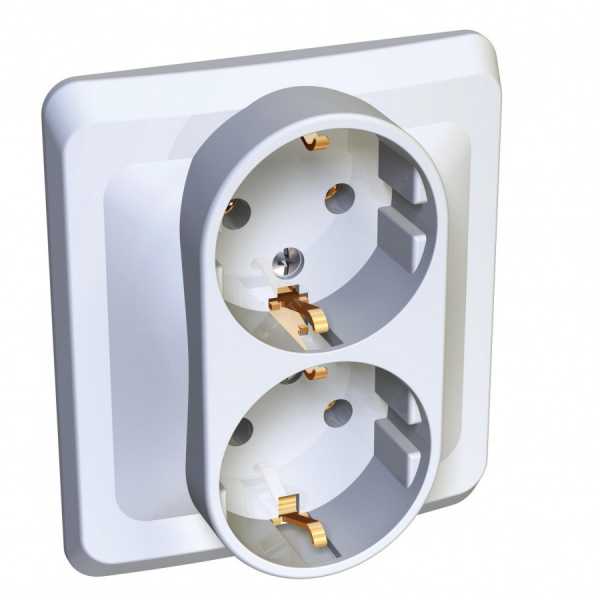

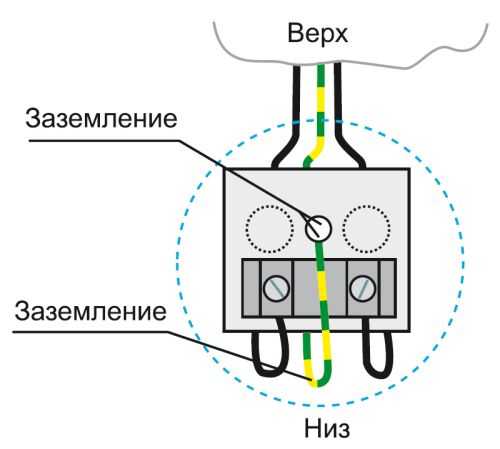

Если двойная розетка предполагает применение одного общего подрозетника, то действия монтера по ее установке будут аналогичными. Заземляющий контакт, фаза и ноль подключаются по той же схеме, что и для одиночных розеток. Но когда двойную розетку делают из двух одинарных, порядок действий иной.
Разница в том, что блок розеток желательно скрепить между собой специальным шлейфом, а провода будут идти к следующей розетке от предыдущей. При нарушении работы провода в одном устройстве все последующие работать прекращают.
Чтобы не допустить этого, нужно проложить заземляющий кабель одним куском до самой крайней точки подключения. Напротив предыдущих розеток делают скрутки, а от них заземление будет направляться на соответствующие контакты.
Отсутствие заземляющего провода
Случается, что в старом доме заземляющий кабель уже подведен к общему щитку, а в квартире он отсутствует. Единственный выход — прокладка кабеля в квартире, что придется совмещать с ремонтом. Внешняя проводка кабеля будет неудобной. Лучше в целях комфорта и собственной безопасности заменить всю проводку в квартире. Если же заземляющей шины в щитке не предусмотрено, придется объединяться с другими жильцами и писать заявление на проведение кабеля.
Розетка с заземлением: монтаж, подключение и проверка
220.guru
Как работает розетка с заземлением?
Розетка с заземлением в любых условиях играет не только роль источника электроэнергии, но еще и отвечает за безопасность человека. Похожее устройство способно предупредить удар током, если смонтировано правильно. Кроме того, присутствующий элемент заземления в конструкции обеспечивает максимально стабильную работу бытовых приборов и продлевает их срок службы.

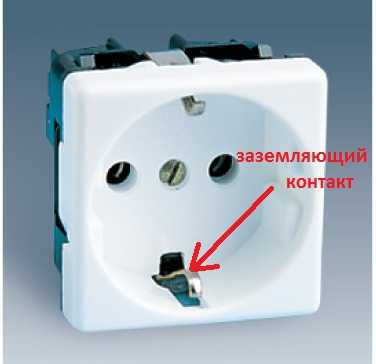

По сути, розетка с заземлением отличается лишь встроенными металлическими усиками в корпусе, а в целом выглядит аналогично традиционному электрооборудованию. Подключая штепсельную вилку в такой источник энергии, возникает соприкосновение контактов вилки прибора с контактами заземления на розетке в первую очередь. На основе чего можно сказать, что приборы заземлены и защищены от короткого замыкания еще до того, как они подключаться к электрической сети.

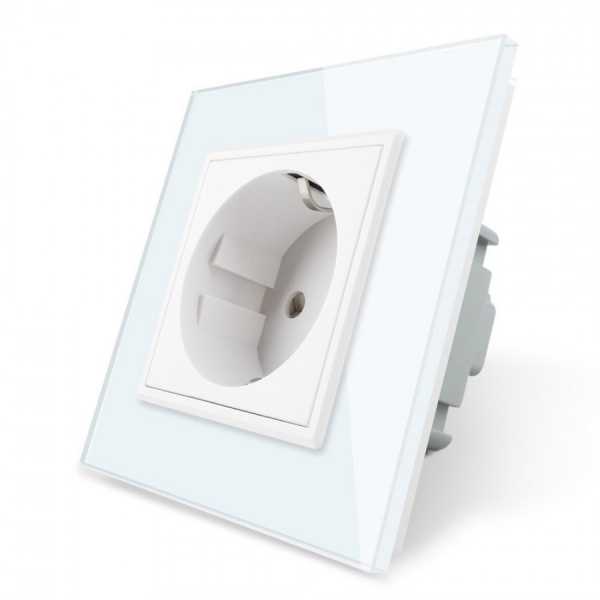

Розетка с заземлением внутренняя
Назначение розеток с «землей»
Внимание! Обустраивая розетки в домашних условиях с «землей», вы прежде должны проконтролировать присутствие контура заземления. На частной территории даже если такая конструкция отсутствует сделать ее не составит труда, несколько сложнее оборудовать подобную систему в квартире.
Розетки с встроенными контактами заземления отличаются особой функциональностью, так как играют роль энергобезопасности в доме при использовании электрических приборов. Принято устанавливать похожее оборудования в помещениях, где возможен частый контакт с водой. Это характерно для ванной комнаты, кухни, туалета. Также монтируют такие устройства для работы аквариума.
Принцип размещения контактов в розетке с землей
При нормальных условиях с ненарушенными функциями электроприбора и проводки в целом, предложенный вариант оборудования работает без особых отличий от обычной штепсельной розетки. Только при наличии повреждения изоляции или появления влаги осуществляется защита. Утечка высокого напряжения происходит в землю, разумеется, если установлен контур.
В многоквартирных домах можно подключить заземление к электрощиту в подъезде, обычно его заземляют при производстве.
Минусы использования розеток с заземлением
Какими бы не были технические характеристики розеток с контактом заземления, они имеют определенные недостатки:
- невозможность контролировать дефект изоляции электропроводки, кабелей оборудования и возможность срабатывания УЗО или автоматов;
- нельзя гарантировать отсутствие пожара и воспламенения проводки. Также очень сложно зафиксировать утечку высокого потенциала;
- нагреваются места соединений розеток и приборов, вследствие чего нарушается работоспособность оборудования и его поломка;
- розетка с защитой стоит дороже обычной, но не в значительное количество раз.
Наряду с этими недостатками можно сделать вывод, что помимо розеток с заземлением для каждого электроприбора должны устанавливаться дополнительные электрические защитные элементы: УЗО, автоматические выключатели, дифференциальные автоматы.
Как смонтировать розетку с защитой с существующим контуром?

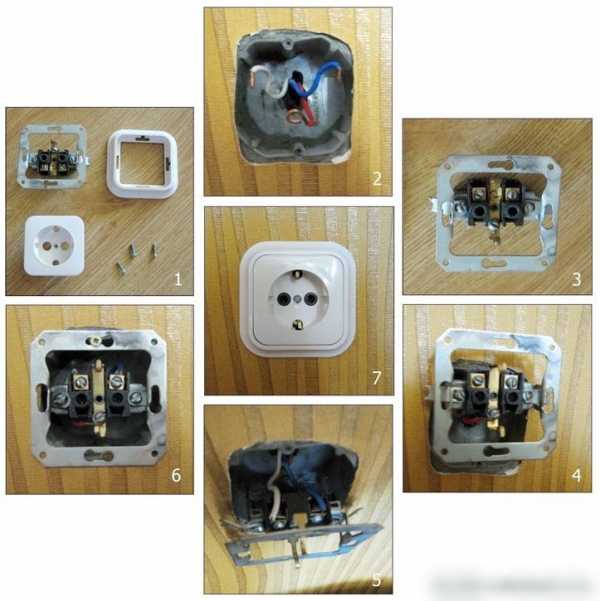

Подключение розетки с заземлением
С особенностями работы и категорией недостатков розеток с защитными контактами разобрались. Теперь самое время приступить к монтажу, и выполнить его строго по этапам. Чтобы не было ошибок в работе, рекомендуется правильно выбрать розетку (сразу откажитесь от конструкций сомнительного качества, внешнего вида и торговой марки). Существует два типа розеток с «землей»: открытая и встраиваемая, рассмотрим инструкцию для каждой по порядку.
- Углубленная розетка с контактами «земли» устанавливается в поверхность стены только в подготовленное отверстие, где имеются подведенные провода.
- Если грязная работа еще не сделана, выбирается место расположения, на нем выполняется разметка и высверливаются отверстия под штробы кабелей и непосредственно стакан розетки. Если стена из гипсы, то проводка прокидывается за ней в защитных трубках.
- Потом фиксируется подрозетник: в обычной стене его закрепляют раствором цемента, а в гипсокартонной затягивают специальные винты, отвечающие за крепление.
- Правильно подводится кабель, зачищается его изоляция. Потом провод пропускается в подготовленный короб, где и будет происходит непосредственное соединение с механизмом розетки.
- На следующем этапе, важно вспомнить про технические параметры, а именно количество проводов в кабеле. Для подобной конструкции их должно быть три (ноль-синий, фаза-коричневый, заземление-желто-зеленый). В розетке также есть три контакта.
- Подсоединяем проводники, учитывая цвет изоляции к соответствующим контактам на розетке. Для достоверности все проводники лучше проверить тестером.
Теперь можно закрепить верхнюю часть корпуса розетки и проверить работоспособность оборудования. Если не произошло замыкания и не выбило автоматы, следовательно, конструкция совершена без ошибок.

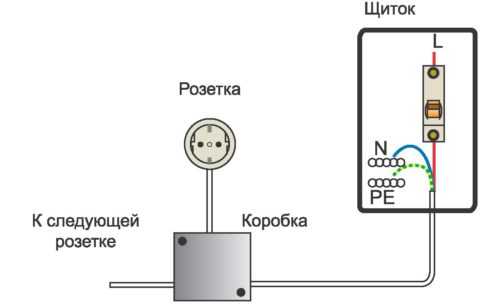

Монтаж розетки с заземлением по схеме
Электрику в копилку! Когда в домашних условиях отсутствует возможность заземлить розетку, можно прибежать к методике зануления. Однако этот способ не всегда считается безопасным.

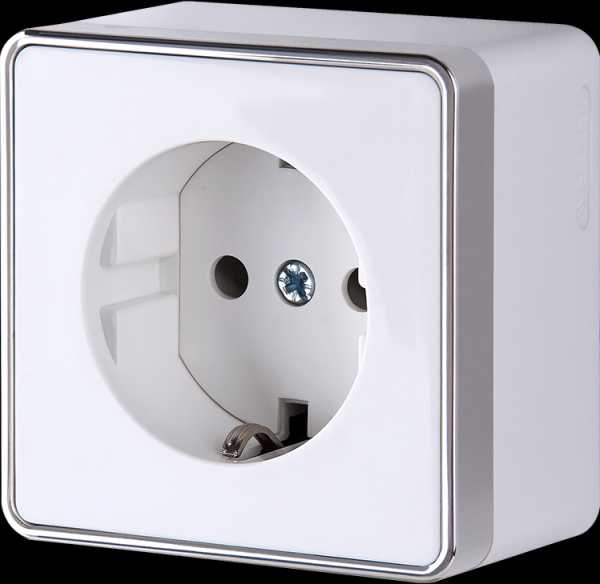

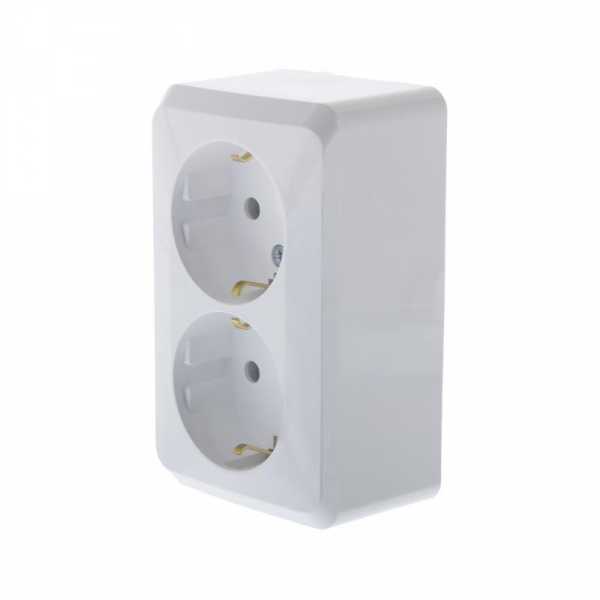

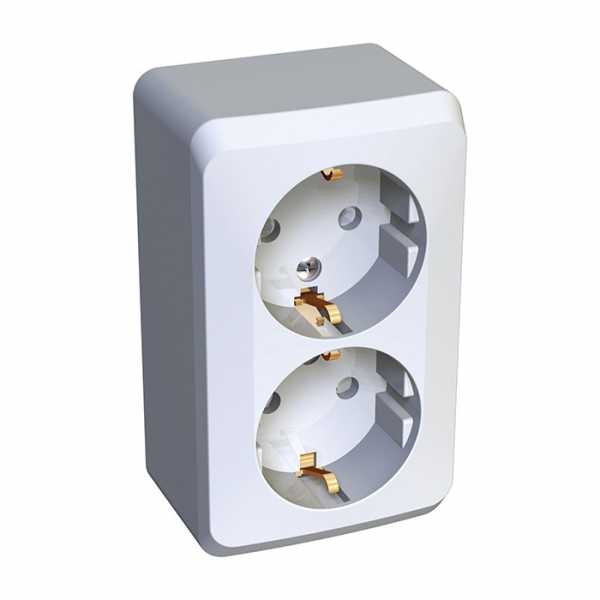

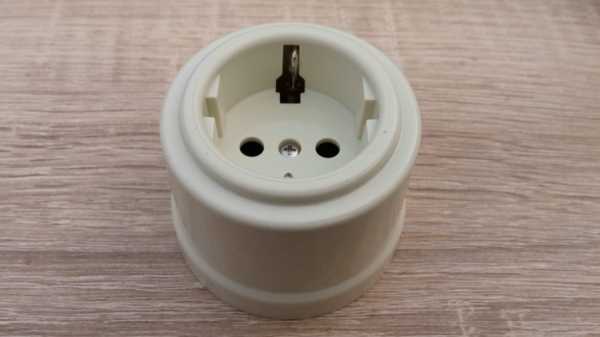

Монтируем открытую розетку
На самом деле нет ничего сложного в вопросе как заземлить розетку встраиваемого типа. Здесь важно знать о том, что само устройство существует, иначе весь процесс будет бесполезен. Монтаж открытой розетки отличается простотой. Здесь отсутствует надобность долбить стены. Достаточно к открытой проводке просто подключить прибор.

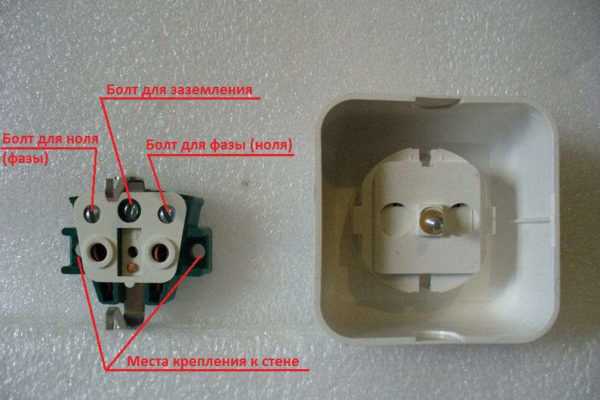

Накладное приспособление имеет на задней крышке специальную планку для фиксации на поверхности. Для крепления ею и воспользуемся. Вскроем механизм и подключим три контакта ноль, фазу и «землю». Фиксируется установка на дюбеля или крючки.
Установка открытых розеток с заземлением
После подключения всех проводников, вы должны убедиться, что провод заземления уходит на специальную планку, которая выходит в стену и соприкасается с контуром заземления на улице. Тогда конструкция будет срабатывать всякий раз при утечке потенциального напряжения.
Несмотря на продолжительную работу при обустройстве контура заземления и необходимость учитывать все технические параметры, оно должно быть в частном доме. Это прежде всего ваша безопасность и безопасность вашей семьи.
Вас могут заинтересовать:
prokommunikacii.ru
Как заземлить розетку своими руками - пошаговые инструкции!
Для безопасной эксплуатации электроприборов, необходимо наличие у них заземления. Заземление исключает поражение человека электрическим током в случае нарушения целостности изоляции, при пробое проводника. Если присутствует заземление, то при соприкосновении с электрическим устройством, человек не пострадает.
Также заземление розеток является необходимым для подключения разной бытовой техники. Технология заземления розеток в новой квартире существенно отличается от заземления розеток в частном доме.
Заземление розеток в новой квартире
Содержание статьи
В 2003 году были приняты новейшие правила по укладке электропроводки. В этих правилах указано, что в новых построенных многоквартирных домах, устанавливается стояк из пяти электрических жил. Одна из этих жил необходима для заземления.
Обычно при монтаже проводов используются система TN-S или система TN-C-S. Данные системы позволяют с легкостью заземлить розетки в здании. У данных систем существует два проводника: защитный проводник и нулевой, а также одна или три фазы. Маркировка защитного проводника PE, нулевого N, фаз L. Все элементы системы находятся в соединении в щитках перед квартирами. Заземление из квартиры, провода фаз и нуля подключаются к шинам, расположенным в щитках. Для обеспечения заземления необходимая шина взаимодействует с корпусом щитка из металла.
Основные правила подключения розетки с заземлением
Монтаж розетки с заземлением состоит из нескольких этапов:
- Осмотр и обнаружение стояка пятижильного;
- Определение фазы и ноля;
- Отключение электропитания;
- Крепление ноля и фазы;
- Крепление заземляющего провода к розетке;
- Фиксация розетки.
В новых квартирах из стен выходит сеть проводов, один из которых является заземляющим.
Необходимо определить провода с фазой и ноль. Для этого используется щуп индикатор.
Перед проведениями подключения розетки к электропроводам и заземления, необходимо отключить питание электричества. Отключение производится в щитке электрическом.
К клеммам, связанным с отверстиями в розетке, крепятся фаза и ноль. Заземление производится путем крепления соответствующего провода к клемме, которая находится между клемм с фазой и нулевой клеммой.
После монтажа всех проводов к розетке, осуществляется фиксация неподвижная в отверстие, расположенное в стене.
Как нельзя заземлять розетки в квартире?
При заземлении розетки в квартире, если отсутствует заземляющий шнур, нельзя проводить зануление. Что может произойти в данном случае:
Если пропал ноль, то при включении света идет замыкание цепи. Напряжение создается и на фазном проводе и на нулевом в равных пропорциях. Происходит короткое замыкание и выбивает автомат, если он есть. Если автомат отсутствует, то может возникнуть возгорание в щитке.
Если заземляющий шнур есть, но произошел его обрыв, то негативные последствия выразятся только в отсутствии защиты от незначительно удара током.
Как сделать надежное и качественное заземление в собственном доме?
Проведение заземления в частном доме требует ответственного и правильного подхода. Все действия для работ по заземлению могут быть двух типов:
- Без построения заземляющего контура;
- С контуром заземления.
Тип заземления без построения контура заземления заключается в том, что качестве заземляющей конструкции может служить обычная стальная труба, которая пролегает в земле или металлические элементы на деревянном столбе. Также используются старые рельсы, опорные металлические сваи. Благодаря свинцовой обмотке силовых кабелей, они не ржавеют.
При таком способе заземления необходимо соблюдать глубину залегания. Она должна быть не менее метра.
Также обязательным условием считается проведения замеров уровня растекания тока. Четыре ома – это максимальное значения для переменного тока в 220 вольт.
Провод, который будет проложен от дома до заземлителя, также должен быть надежным и качественным.
Метод заземления с контуром заключается в том, что начало схемы заземления находится в распределительной шине, с нее и начинаются все подключения.
Контур должен быть выполнен из нескольких элементов, расположенных между собой на определенном расстоянии. Все металлические элементы обязательно должны быть соединены между собой. Для надежной скрепки используется метод сварки.
Для надежного и плотного прилегания к земле металлических элементов заземления, их необходимо вбивать в земле. Не рекомендуется предварительно подготавливать отверстие для них.
Схема подключения может быть нескольких видов: треугольная, круговая или в виде линии. Самой качественной и надежной схемой является треугольная схема. Это связано с тем, что при выведении из строя, поломки одного из элементов, два других будут продолжать надежно производить заземление.
Заземление розеток
Заземлить розетку можно будет после того, как заземляющая конструкция уже готова и подключена к шине в электрическом щитке. Необходимо приобретать евро розетки, у них существует клемма заземления между клемм для фазы и нуля. Если требуется замена проводки на трех жильную, то ее необходимо произвести, так как третий провод нужен для заземления.
Основные ошибки при изготовлении заземляющего контура
Качество и надежность заземляющего контура зависит от многих факторов. Существуют ошибки при осуществлении производства конструкции и крепления:
- Неправильное крепление;
- Использование неподходящих материалов для конструкции;
- Неправильная подготовка стального контура.
Одно из главных условий качественного заземляющего контура, является прочность и надежность скрепления всех элементов контура. Болты, гайки и прочие элементы крепежа не подходят для этих целей. Они могут окислиться, заржаветь, подвергнуться коррозии. В результате этого надежность скрепления может нарушиться, что приведет к расцепке элементов. Лучше всего фиксацию лучше производить с помощью сварочного аппарата.
Выбор материала для конструкции заземления также важен. Металлическая арматура для этого не подходит. Суть ее непригодности состоит в том, что ее поверхность прокалена. Из-за этого нарушается токовое распределение равномерное. Такая поверхность подвержена быстрой коррозии.
Частой ошибкой является тот факт, что некоторые неосведомленные установщики заземляющего контура, красят его краской. Этого делать категорически нельзя. Краска не даст защиты от коррозии, а обеспечит сопротивление и эффект заземления пропадет.
Похожие статьи
electricity-help.ru
