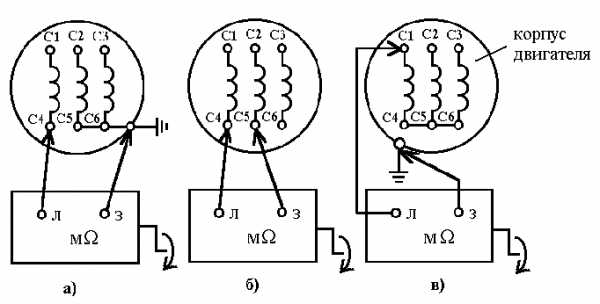

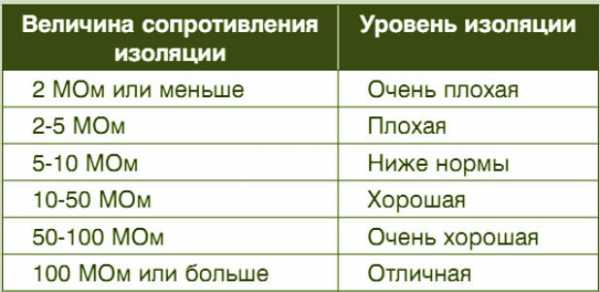

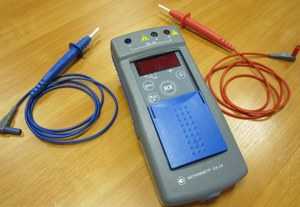

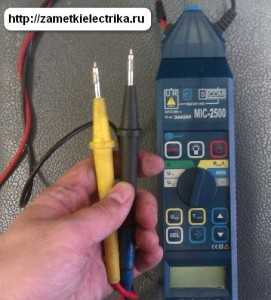

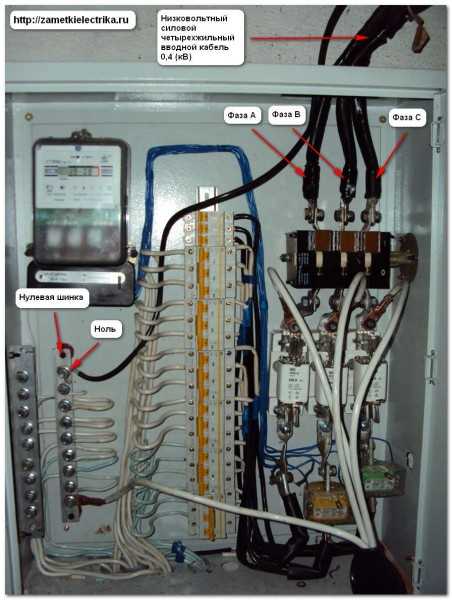

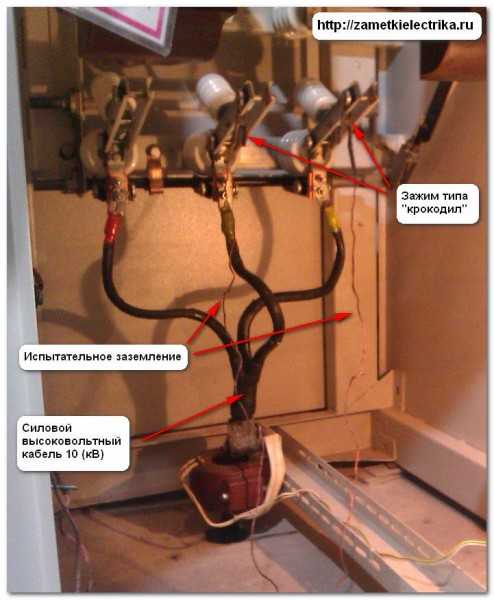

Как любое оборудование, техника, со временем из строя начинают выходить и электрические кабели различных видов. Одной из методик определение запаса прочности кабеля и выявления дефектов является измерение сопротивления изоляции. В этой статье рассказывается о том, что это, когда и как оно проводится. Это измерение специальным прибором (мегаомметром) сопротивления между двумя точками электроустановки, которое характеризует ток утечки между этими точками при подаче постоянного напряжения. Результатом измерения является значение, которое выражается в МОм (мегаОмы). Измерение проводится прибором – мегаомметром, принцип действия которого состоит в измерении тока утечки, возникающего под действием на электроустановку постоянного пульсирующего напряжения. Современные мегаомметры выдают различные уровни напряжения для испытания разного оборудования. Основным руководящим документом является ПТЭЭП, в котором приводится периодичность испытаний, величина испытательного напряжения и норма значения сопротивления для каждого вида электрооборудования (ПТЭЭП приложение 3.1, таблица 37). Ниже приводится выдержка из документа. Не стоит путать сопротивление электрических кабелей с сопротивлением коаксиального кабеля и волновым сопротивлением кабеля, т.к. это относится к радиотехнике и там действуют другие принципы подхода к допустимым значениям. Измерение сопротивления изоляции проводится с целью обезопасить человека от поражения током и в целях пожарной безопасности. Отсюда минимальное значение сопротивления – 500 кОм. Оно взято из простого расчета: U – фазное напряжение электроустановки; RИЗ – сопротивление изоляции электрооборудования; RЧ – сопротивление тела человека, для расчетов по электробезопасности принимается RЧ =1000 Ом. Подставляя известные значения (U=220 В, RИЗ=500 кОм), получается ток утечки 0,43 мА. Порог ощутимого тока 0,5 мА. Таким образом, 0,5 МОм – это минимальное сопротивление изоляции, при котором среднестатистический человек не будет чувствовать тока утечки. При измерении мегаомметром также стоит обратить внимание на безопасность, т.к. аппарат выдает до 2500 В на своих щупах, оно может быть смертельным для человека. Поэтому проводить измерения может только специально обученный персонал. Подключение мегаомметра и измерения должны проводиться на отключенной от электрической сети электроустановке. Необходимо провести проверку электропроводки на отсутствия напряжение. Если проходят испытания для кабеля, следует обезопасить это место от случайного прикосновения к неизолированным частям кабеля на противоположном конце от места испытания. Сначала персонал должен определить отсутствие напряжения на кабеле с помощью указателя напряжения. На противоположном конце жилы кабеля должны быть разведены на достаточное расстояние, чтобы не было случайного замыкания. Затем вывешиваются запрещающие знаки в зоне проведения испытания. Также необходимо провести визуальный осмотр кабеля, если это возможно, чтобы определить, есть ли места перегрева или оголенные участки. После этого можно приступать к измерениям. Необходимо измерить сопротивление изоляции между фазами (А-В, А-С, В-С), между фазами и нулем (А-N. B-N, C-N), между нулем и заземляющим проводом. Время каждого измерения – 1 минута. После каждого испытания необходимо заземлять жилу кабеля, хотя современные мегаомметры могут проводить самостоятельную разрядку. Полученные результаты записываются в протокол. Стоит помнить, что, если полученные данные делаются для какой-то проверяющей комиссии, протокол имеет право делать только специализированная электролаборатория. Для проведения испытаний именно постоянным пульсирующим напряжением наилучшим выбором является мегаомметр. В приборах старых конструкций для получения напряжений использовался встроенный механический генератор, работающий по принципу динамо-машины. Чтобы выдать необходимое напряжение, надо было усиленно крутить ручку. В настоящее время мегаомметры выполняются в виде электронных устройств, работающих от батарей, они имеют компактный размер и удобное программное обеспечение. Современные мегаомметры имеют память, где хранятся несколько испытаний. При каждом измерении проводится автоматический подсчет коэффициента абсорбции. Его значение определяется отношением тока поляризации к току утечки через диэлектрик — изоляцию обмотки. При влажной изоляции коэффициент абсорбции близок к 1. При сухой изоляции R60 (сопротивление изоляции через 60 сек после начала испытания) на 30-50 % больше, чем R15 (через 15 сек). Измерение сопротивления изоляции кабеля – ответственная процедура, от правильности выполнения которой, зависит безопасность, как людей, так и оборудования. Поэтому не стоит пренебрегать этой несложной, но полезной операции. Это поможет сэкономить немало средств. amperof.ru Любое электротехническое изделие характеризуется целым рядом параметров. Для кабелей одним из основных является сопротивление изоляции. Существуют определенные нормы, которые обязательно учитываются при проектировании и монтаже, а также в процессе эксплуатации и проведения ТО трасс коммуникаций. Каковы они нормы сопротивления изоляции кабеля? Дело в том, что по данному вопросу нередко встречаются разночтения. Это вызвано, по мнению автора, несколькими факторами. Во-первых, кабель – понятие обобщенное. К этой группе изделий относятся образцы, используемые при прокладке линий силовых, сигнальных и телефонных. Кабеля могут быть коаксиальными (радиочастотными), контрольными, распределительными и общего назначения. То есть вариантов конструктивного исполнения защитных оболочек, отличающихся, в том числе, и толщиной, множество. Во-вторых, на изготовление изоляции идут самые разные материалы – резина, пластики, даже пропитанная особым образом бумага. Хотя в более современных кабелях защита, как правило, комплексная, то есть сочетающая различные диэлектрические слои. В-третьих, о сопротивлении какой изоляции идет речь – внешней оболочки или поверхностного покрытия жил? В-четвертых, следует принимать во внимание и специфику монтажа и дальнейшей эксплуатации конкретного кабеля. Например, способ прокладки трассы – открытый или закрытый. Где она укладывается – в грунте, в лотках (вариантов достаточно). Чем характеризуется окружающая среда – предельная величина и перепады температуры, влажности, агрессивность и так далее. Все значения – в МОм. Это довольно большая группа изделий. К ней можно отнести кабеля, монтируемые для цепей управления, автоматики, питания эл/приводов, подключения защитных, распределительных устройств и так далее. Для них нормой считается, если сопротивление изоляции не ниже 1. Но это общепринятый показатель. Точное значение, в зависимости от разновидности кабеля, следует искать в его сопроводительной документации. Для кабелей связи нормы сопротивления несколько иные, более «жесткие». Для линий городских н/ч – не менее 5, магистральных – 10 (МОм/км). Если кабель имеет наружную оболочку из алюминия с покрытием из ПВХ, то норма сопротивления выше и равняется 20. Примечание. ПУЭ оговаривает, что измерение сопротивления изоляции проводится мегаомметром с напряжением индуктора: Специалистам не нужно объяснять, что все требования к сопротивлению изоляции указываются в технических заданиях, ГОСТ и СНиП на определенный вид работы. Его величину несложно узнать по паспорту кабеля, а при необходимости контроля состояния изделия произвести соответствующее измерение. Специфика этой операции оговорена в п. 1.8.7. ПУЭ (7-я редакция). В быту для оценки степени износа изоляции силового кабеля можно воспользоваться следующей таблицей, которая отражает ориентировочные усредненные нормы. Так как непрофессионал не в состоянии учесть всех нюансов конструктивного исполнения изделия и его использования, этого, как правило, вполне достаточно, чтобы понять, стоит ли закладывать данный образец или он уже непригоден к эксплуатации. То есть отбраковать. Ну а если есть определенные сомнения, то нелишне проконсультироваться с профильным специалистом. Измерение сопротивления электрической изоляции – наиболее частое измерение при проведении электротехнических работ. Основная цель данного вида измерений – определение пригодности к эксплуатации электрических проводников, электрических машин, электрических аппаратов и электрооборудования в целом. Сопротивление изоляции зависит от различных факторов. Это и температура окружающей среды, и влажность воздуха, и материал изоляции и т.д. Единица измерения сопротивления – Ом. При замерах сопротивления изоляции величиной обычно является килоОм (1кОм) и мегаОм (1МОм). Сопротивление изоляции чаще всего измеряют у электрических кабелей, электрической проводки, электродвигателей, автоматических выключателей, силовых трансформаторов, распределительных устройств. Основным прибором для замеров является мегаомметр (мегомметр). Мегаомметры бывают двух основных видов – стрелочные с ручным приводом и электронные с цифровым дисплеем. В процессе измерений мегаомметр генерирует испытательное напряжение. Стандартные напряжения мегаомметров – 100В, 250В, 500В, 1000В, 2500В. Чаще всего используют мегаомметры на напряжение 1000В и 2500В, реже на 500В. Перед выполнением замеров, необходимо проверить исправность используемого прибора. Для этого выполняется два контрольных замера. Первое измерение проводится при закороченных между собой проводах мегаомметра. В этом случае измеряемая величина должна быть равна нулю. Второе контрольное измерение выполняется при разомкнутых проводах. Измеряемая величина сопротивления должна стремиться к бесконечно большому значению. При замерах сопротивления изоляции необходимо соблюдать технику безопасности. Во-первых, пользоваться неисправным мегаомметром категорически запрещается. Во-вторых, перед измерением необходимо проверить индикатором или указателем отсутствие напряжения на электрическом кабеле, двигателе или электрооборудовании. При отсутствии напряжения снимается остаточный заряд путём кратковременного заземления тех частей кабеля, двигателя или электрооборудования, которые в рабочем режиме находились под напряжением. Действия по снятию электрического заряда следует также проводить и после каждого замера. Изоляция электрических кабелей и электрических проводов проверяется сначала на заводе изготовителе, затем перед непосредственной прокладкой, ну и после окончания электромонтажных работ. Количество замеров зависит от количества жил кабеля или провода. Силовые электрические кабели и провода бывают трёхжильными, четырёхжильными и пятижильными. Три жилы – это или фаза, ноль и провод заземления, или три фазы «A», «B», «C». Четыре жилы – это три фазы плюс ноль (провод заземления или комбинированная жила PEN). Пять жил – это три фазы, нулевой проводник и провод заземления. Замеры сопротивления изоляции трёхжильного кабеля или провода выполняют следующим образом. Каждая из трёх жил проверяется по отношению к двум другим заземлённым жилам. В итоге получается три замера. Кроме того, можно проверять сопротивление сначала между каждыми двумя жилами, а затем между каждой жилой и «землёй». В этом случае получается шесть замеров. В случае с четырёхжильным или пятижильным электрическим кабелем (проводом) методика замеров аналогична измерениям трёхжильного проводника, только количество замеров будет несколько больше. Для того, чтобы измеряемое значение соответствовало действительности, замер выполняется в течение одной минуты. Величина сопротивления изоляции электрического проводника должна быть в пределах государственных норм. Обычно для низковольтных кабелей 220В или 380В она составляет 0,5МОм или 1МОм. Для электродвигателей проверяется изоляция обмоток статора. В настоящее время наибольшее распространение получили трёхфазные электродвигатели с короткозамкнутым ротором на рабочее напряжение 380В. У таких двигателей имеется три обмотки статора, которые соединяются между собой либо по схеме треугольника, либо по схеме звезды. Соединение выполняется или внутри корпуса двигателя, или в соединительной коробке двигателя, которая называется «борно». Т.к. в первом случае отсоединить обмотки друг от друга не представляется возможным, то измерение сводится к замеру изоляции всех трёх соединённых обмоток по отношению к корпусу двигателя. Во втором варианте обмотки можно отсоединить друг от друга, после чего выполняется проверка изоляции между обмотками, а также проверка изоляции каждой обмотки по отношению к металлическому корпусу двигателя. Каждый замер выполняется в течение одной минуты. Конечное значение величины должно также соответствовать государственным нормам. На производстве очень часто применяются достаточно мощные высоковольтные электродвигатели. Замер сопротивления изоляции обмоток таких двигателей часто сводится к определению коэффициента абсорбции, т.е. к определению увлажнённости обмоток. Для этого фиксируется значение после 15 секунд измерения и после 60 секунд. Значение коэффициента абсорбции - это отношение сопротивления R60 к сопротивлению R15. Величина не должна быть менее 1,3. В настоящее время единственным устройством, преобразующим электрическое напряжение из одной величины в другую, является трансформатор. Практически ни одно производство не обходится без силовых питающих трансформаторов. Перед пуском в эксплуатацию каждый такой трансформатор должен пройти высоковольтные испытания. Перед тем, как будут произведены высоковольтные испытания, необходимо выполнить замеры сопротивления изоляции обмоток. Т.к. у трансформатора есть первичная и вторичная обмотка (обмотки), то проверяется изоляция каждой обмотки по отношению к другой, которая на момент замера должна быть заземлена. Также выполняется замер между первичной и вторичной обмоткой. Достаточно часто необходимо определить увлажнённость обмоток трансформатора. В таком случае также как и с высоковольтным двигателем, определяется коэффициент абсорбции. aquagroup.ru Здравствуйте, читатели блога «Заметки электрика». В прошлой статье про испытание кабельных линий я рассказывал Вам, что одним из пунктов испытания кабельных линий является измерение сопротивления изоляции кабеля. Вот об этом мы подробно с Вами и поговорим. Рассмотрим как правильно произвести измерение сопротивления изоляции, как силовых, так и контрольных кабелей. А также познакомимся с методикой проведения этих замеров. Перед началом проведения работ по измерению сопротивления изоляции кабеля необходимо точно знать температуру окружающего воздуха. С чем это связано? А связано это с тем, что при отрицательных температурах, при наличии в кабельной массе частиц воды, эти частички будут находиться в замерзшем состоянии, т.е. в виде кусочков льда. Все Вы знаете, что лед является диэлектриком, т.е. не обладает проводимостью. Поэтому при проведении измерения сопротивления изоляции при отрицательных температурах эти частички замерзшей воды выявлены не будут. Второе, что нам необходимо для проведения измерения сопротивления изоляции кабельных линий, это наличие приборов и средств измерений. Для измерения сопротивления изоляции кабелей различного назначения я и работники нашей электролаборатории используем прибор MIC-2500. Есть и другие приборы, но мы их используем несколько реже. Этот прибор производства фирмы Sonel и с помощью него можно замерить сопротивление изоляции кабельных линий, проводов, шнуров, электрооборудования (двигатели, трансформаторы, выключатели и т.п.), а также произвести замер степени старения и увлажненности изоляции. Хочу заметить, что прибор MIC-2500 входит в государственный реестр приборов, которые разрешены для измерения сопротивления изоляции. Прибор MIC-2500 должен ежегодно сдаваться в государственную поверку. После прохождения поверки на прибор ставят голограмму и штамп о прохождении поверки. В штампе указывается серийный номер прибора и дата следующей поверки. Соответственно, что производить измерение сопротивления изоляции необходимо только исправным и прошедшим поверку прибором. Перед тем, как перейти к нормам сопротивления изоляции кабелей, необходимо как то их классифицировать. Я Вам предлагаю свою упрощенную классификацию кабелей. Кабели по назначению делятся на: Измерение сопротивления изоляции, как для высоковольтных кабелей, так и для низковольтных силовых кабелей производится мегаомметром на напряжение 2500 (В). А контрольные кабели измеряются мегаомметром на напряжение 500-2500 (В). Соответственно, у каждого кабеля существуют свои нормы сопротивления изоляции. По ПТЭЭП (п.6.2. и таблица 37) и ПУЭ (п. 1.8.37 и таблица 1.8.34): Для более яркого представления выполнения работ по измерению сопротивления изоляции высоковольтных силовых кабелей, приведу Вам наглядную схему и порядок действия. 1. Проверяем отсутствие напряжения на кабеле указателем высокого напряжения 2. Устанавливаем испытательное заземление со специальными зажимами типа «крокодил» на жилы кабеля со стороны, где будем проводить измерение сопротивления изоляции. 3. С другой стороны кабеля, жилы оставляем свободными и разводим их на достаточное расстояние друг от друга. 4. Вывешиваем запрещающие и предупреждающие плакаты. Рекомендую с другой стороны оставить человека, который будет наблюдать, чтобы во время измерения сопротивления изоляции мегаомметром никто на попал под испытательное напряжение. 5. Измерение сопротивления изоляции высоковольтного силового кабеля проводим мегаомметром на 2500 (В) поочередно на каждой жиле в течение 1 минуты. Например, проводим измерение сопротивления изоляции на жиле фазы «С». При этом устанавливаем испытательное заземление на жилы фаз «В» и «А». Один конец мегаомметра подключаем к заземляющему устройству, или проще сказать к «земле». Второй конец — на жилу фазы «С». На примере это выглядит вот так: 6. Показания, полученные во время измерения сопротивления изоляции высоковольтного кабеля записываем в блокнот. Методика измерения сопротивления изоляции низковольтных силовых кабелей отличается от предыдущей (описанной выше), но незначительно. Аналогично: 1. Проверяем отсутствие напряжения на кабеле с помощью средств защит, предназначенных для работ в электроустановках. 2. С другой стороны кабеля, жилы оставляем свободными и разводим их на достаточное расстояние друг от друга. 3. Вывешиваем запрещающие и предупреждающие плакаты. Рекомендую с другой стороны оставить человека, который будет наблюдать, чтобы во время измерения сопротивления изоляции мегаомметром никто на попал под испытательное напряжение. 4. Измерение сопротивления изоляции низковольтного силового кабеля проводим мегаомметром на 2500 (В) в течение 1 минуты: 5. Показания, полученные во время измерения сопротивления изоляции низковольтного кабеля записываем в блокнот. Ну вот мы и добрались с Вами до измерения сопротивления изоляции контрольных кабелей. Особенностью их измерения является то, что жилы кабеля можно не отсоединять от схемы и производить замер вместе с установленным электрооборудованием. Измерение сопротивления изоляции контрольного кабеля выполняется аналогично. 1. Проверяем отсутствие напряжения на кабеле с помощью средств защит, предназначенных для работ в электроустановках. 2. Измерение сопротивления изоляции контрольного кабеля проводим мегаомметром на 500-2500 (В) следующим образом. Подключаем один вывод мегаомметра на испытуемую жилу. Остальные жилы контрольного кабеля соединяем между собой и на землю. Второй вывод мегаомметра подключаем либо на землю, либо к любой другой не испытуемой жиле. Для наглядности смотрите фото: В течении 1 минуты производим замер испытуемой жилы. Далее измеренную жилу возвращаем к остальным жилам кабеля и приступаем к измерению следующей жилы. Итак каждую жилу. 3. Все полученные показания сопротивления изоляции контрольного кабеля записываем в блокнот. Во всех вышеперечисленных электрических измерениях, после получения показаний сопротивления изоляции кабеля, необходимо сравнить их с требованиями и нормами ПУЭ и ПТЭЭП. На основании сравнения необходимо сделать вывод-заключение о пригодности кабеля к дальнейшей эксплуатации и составить протокол измерения сопротивления изоляции. P.S. На этом статью я завершаю. Если возникли вопросы, то смело задавайте их. А также не забывайте подписываться на новые статьи с моего сайта. Если статья была Вам полезна, то поделитесь ей со своими друзьями: zametkielectrika.ru СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ — характеристика, влияющая на степень безопасности эксплуатации электроустановок. Одним из основных средств, препятствующих возникновению опасных ситуаций, является электрическая изоляция элементов, находящихся под напряжением. С. и. в сетях с изолированной нейтралью определяет силу тока замыкания на землю, а следовательно, и силу тока, проходящего через человека. В сетях с заземленной нейтралью при плохом состоянии изоляции часто происходит ее повреждение, приводящее к замыканию на землю и к коротким замыканиям. При замыкании на корпус возникает опасность поражения людей электрическим током вследствие их контакта с нетоковедущими частями, оказавшимися под напряжением. Для установления соответствия С. и. нормальным значениям, а также для своевременного выявления и устранения повреждений электроустановки проводят приемосдаточные испытания (по нормам ПУЭ) и испытания в процессе эксплуатации. Нормируются минимальные значения С. и. Rиз наиболее распространенных электроустановок при различных видах испытаний. Помимо соответствия С. и. нормам, установленным Правилами технической эксплуатации электроустановок потребителей, критерием состояния изоляции служит сравнение измеренных значений с данными, полученными при предыдущих испытаниях или при вводе в эксплуатацию. Резкое снижение С. и. по отношению к предыдущим измерениям на (30—40%) свидетельствует о неблагополучном состоянии изоляции. Российская энциклопедия по охране труда. — М.: НЦ ЭНАС. Под ред. В. К. Варова, И. А. Воробьева, А. Ф. Зубкова, Н. Ф. Измерова. 2007. сопротивление изоляции — 3.101 сопротивление изоляции (insulation resistance) RF: Сопротивление в системе, подвергаемой мониторингу, включая сопротивление всех подключенных устройств, относительно земли. Источник … Словарь-справочник терминов нормативно-технической документации сопротивление изоляции — электрическое сопротивление изоляции; сопротивление изоляции; сопротивление Величина, обратная электрической проводимости изоляции … Политехнический терминологический толковый словарь сопротивление изоляции — izoliacijos varža statusas T sritis fizika atitikmenys: angl. insulance; insulation resistance vok. Isolationswiderstand, m rus. сопротивление изоляции, n pranc. résistance d’isolation, f; résistance d’isolement, f … Fizikos terminų žodynas сопротивление изоляции — rus сопротивление (с) изоляции eng insulation resistance fra résistance (f) d isolement deu Isolationswiderstand (m) spa resistencia (f) de aislamiento … Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки Сопротивление изоляции — English: Insulation resistance Сопротивление, измеряемое в специальных условиях между двумя проводящими телами, изолированными друг от друга (по СТ МЭК 50(151) 78) Источник: Термины и определения в электроэнергетике. Справочник … Строительный словарь Сопротивление изоляции оптоэлектронного коммутатора — 40 Источник: ГОСТ 27299 87: Приборы полупроводниковые оптоэлектронные. Термины, определения и буквенные обозначения параметров … Словарь-справочник терминов нормативно-технической документации Сопротивление изоляции оптоэлектронного переключателя — 40 Источник: ГОСТ 27299 87: Приборы полупроводниковые оптоэлектронные. Термины, определения и буквенные обозначения параметров … Словарь-справочник терминов нормативно-технической документации сопротивление изоляции фазы (сети) — 3.3 сопротивление изоляции фазы (сети): Активное сосредоточенное (эквивалентное распределенному) сопротивление изоляции фазы (общее трех фаз) сети относительно земли. Источник: ГОСТ Р 52273 2004: Устройства защиты от токов утечки рудничные … Словарь-справочник терминов нормативно-технической документации Сопротивление изоляции и электрическая прочность изоляции — 7.5 Сопротивление изоляции и электрическая прочность изоляции Сопротивление изоляции и электрическая прочность изоляции УЗО Д должны соответствовать нормируемым значениям. УЗО Д должны выдерживать испытания по 8.8. Источник … Словарь-справочник терминов нормативно-технической документации Сопротивление изоляции обмотки управления высокочастотного выключателя (переключателя) — 36. Сопротивление изоляции обмотки управления высокочастотного выключателя (переключателя) Сопротивление изоляции Электрическое сопротивление постоянному току изоляции обмотки управления высокочастотного выключателя (переключателя) Источник: ГОСТ … Словарь-справочник терминов нормативно-технической документации labor_protection.academic.ru По двум металлическим жилам протекает электрический ток, и на них все время оказывает разнообразное воздействие окружающая среда, в некоторых случаях даже опасное. Кроме этого, эти жилы сами влияют друг на друга. В результате этого металлические провода, у которых нет защиты, несут колоссальные потери из-за разнообразных утечек, вплоть до образования аварийных ситуаций. Чтобы подобного рода негативные ситуации свелись к минимуму или значительно уменьшились, токопроводящие жилы в кабелях следует защитить при помощи изолирующего покрытия из материала, не проводящего электрический ток. Материалом для создания изоляционных оболочек считается: Также эти материалы можно комбинировать. Изоляция, которая используется для разных видов кабелей, имеет довольно значительное отличие как по используемым материалам, так и по принципам применения изолирующих покровов. На сегодняшний день выпускают большое количество кабельной продукции, которую используют для разнообразных нужд. Различают кабели: Эта продукция может отличаться друг от друга не только своими функциями, но и конструктивными и физическими характеристиками, разработанные применительно для той среды, в которой она будет использоваться. Большая потребность в проводных материалах, необходимых для разнообразных нужд, привела к тому, что были созданы различные модификации существующих на данный момент типов кабелей. Например, если подземные распределительные телефонные сети прокладываются непосредственно в грунте, применяемую в телефонной канализации конструкцию кабелей дополнительно усиливают, облачая их сердечник в металлические ленты брони. А также чтобы защитить жилы кабеля от внешних токов, его сердечник облачают в алюминиевую оболочку. От того, в какой среде и в каких условиях будет использоваться изготавливаемая проводниковая продукция, зависит вид изолирующего материала. Например, чтобы изолировать при высоких температурах токопроводящие жилы, лучше всего использовать резину, чем другие материалы. Резина устойчива к таким температурным воздействиям, чем, например, обычная пластмасса. Таким образом, использование изолирующих материалов кабельной продукции необходимо для защиты его токопроводящих жил от внешних и взаимных электрических влияний. Величину такого параметра для отдельно взятой жилы и всего сердечника в целом определяет величина сопротивления постоянному току, возникающей в цепи между жилами и каким-либо источником, к примеру, землей. Чтобы определить работоспособность и защищенность кабельной продукции используется термин «сопротивление изоляции». Материалы, которые используются в кабелях в качестве изоляции, со временем стареют и начинают терять свои свойства. Поэтому даже от любого физического воздействия они могут разрушиться. Чтобы уточнить, как и в каких пределах могли измениться параметры изоляционного материала, требуется для сравнения знать норму на параметр изделия, которая устанавливается изготовителем. Как конкретная величина изделия сопротивление изоляции для разных марок кабеля закладывается в ГОСТ или ТУ на изготовление определенной кабельной продукции. Такая продукция, поставляемая для реализации, должна иметь паспорт с электрическими параметрами. Например, норма сопротивления изоляции для кабеля связи приводится к 1 км длины, причем температура окружающей среды для этих данных должна составлять +20 градусов. Для городских низкочастотных кабелей связи норма сопротивления должна составлять не меньше 5000 Мом/км, для коаксиальных и магистральных симметричных кабелей норма сопротивления может достигать 10000 Мом/км. Оценивая состояние проверяемого кабеля, паспортные данные сопротивления изоляции используют только тогда, когда необходим пересчет их к длине действительного куска кабеля. При участке кабеля больше километра норму следует делить на эту длину. Если она меньше километра, то, соответственно, умножать. Полученные в результате этого расчетные цифры часто используются для оценки кабельной линии. Следует помнить, что паспортные данные учитываются для температуры +20 градусов, поэтому необходимо делать поправки, проводя контрольные измерения на влажность и температуру. Существуют такие марки кабельной продукции, у которых алюминиевая оболочка и шланговое полиэтиленовое покрытие. Для них определяют норму сопротивления изоляции между землей и оболочкой. Она обычно составляет 20 Мом/км. Чтобы использовать в работе этот норматив его необходимо пересчитать под действительную длину участка. Для силового кабеля предусмотрены следующие положения по сопротивлению изоляции постоянному току: Для контрольных кабелей норма не может быть меньше 1 Ом. Чтобы содержать в исправном состоянии электроустановки, необходимо держать под строгим контролем такой параметр, как сопротивление изоляции постоянному току. Используя такие нормы, необходимо помнить о соотношении длины участка и величины сопротивления изоляции. Таким образом, чем длиннее участок проводной линии, тем меньше будет для него изоляционная норма. elektro.guru 3.101 сопротивление изоляции (insulation resistance) RF: Сопротивление в системе, подвергаемой мониторингу, включая сопротивление всех подключенных устройств, относительно земли. 3.8.2 сопротивление изоляции (insulation resistance) RF: Контролируемою сопротивление сети, включая сопротивление на землю всех подключенных устройств. 7.1 Сопротивление изоляции Лампа должна быть выдержана в течение 48 ч в камере с относительной влажностью воздуха от 91 до 95 %. Температура окружающей среды должна быть от 20 до 30 °С и поддерживаться с погрешностью до 1 °С. Измерение сопротивления изоляции должно проводиться в камере влажности по истечении 1 мин после приложения напряжения постоянного тока 500 В. Сопротивление изоляции между токоведущими металлическими частями цоколя и доступными частями лампы должно быть не менее 4 МОм. Доступные части из изоляционного материала для испытания покрывают металлической фольгой. Сопротивление изоляции цоколей В22 между корпусом и контактами - в стадии рассмотрения. 7.5 Сопротивление изоляции и электрическая прочность изоляции Сопротивление изоляции и электрическая прочность изоляции УЗО - Д должны соответствовать нормируемым значениям. УЗО - Д должны выдерживать испытания по 8.8. 36. Сопротивление изоляции обмотки управления высокочастотного выключателя (переключателя) Сопротивление изоляции Электрическое сопротивление постоянному току изоляции обмотки управления высокочастотного выключателя (переключателя) 3.3 сопротивление изоляции образованию токопроводящих мостиков и эрозий: По ГОСТ 27474. 40. Сопротивление изоляции оптопары (оптоэлектронного коммутатора, оптоэлектронного переключателя) Сопротивление изоляции Ндп. Сопротивление развязки Isolation resistance between input and output Rиз Значение активного сопротивления между входом и выходом оптопары (оптоэлектронного коммутатора, оптоэлектронного переключателя) Сопротивление изоляции оптоэлектронного коммутатора 40 Сопротивление изоляции оптоэлектронного переключателя 40 3.5 сопротивление изоляции пробою импульсным напряжением: Способность электрической изоляции сопротивляться электрическому пробою импульсным напряжением с определенными параметрами. 3.4 сопротивление изоляции пробою поверхностного разряда: По ГОСТ 27427. 1.10. Сопротивление изоляции ТЭН - электрическое сопротивление изоляционного материала, измеренное между токоведущими частями и металлической оболочкой. 3.3 сопротивление изоляции фазы (сети): Активное сосредоточенное (эквивалентное распределенному) сопротивление изоляции фазы (общее трех фаз) сети относительно земли. 3.3 сопротивление изоляции фазы (сети): Активное сосредоточенное (эквивалентное распределенному) сопротивление изоляции фазы (общее трех фаз) сети относительно земли. Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015. СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ — характеристика, влияющая на степень безопасности эксплуатации электроустановок. Одним из основных средств, препятствующих возникновению опасных ситуаций, является электрическая изоляция элементов, находящихся под напряжением. С. и. в сетях с… … Российская энциклопедия по охране труда сопротивление изоляции — электрическое сопротивление изоляции; сопротивление изоляции; сопротивление Величина, обратная электрической проводимости изоляции … Политехнический терминологический толковый словарь сопротивление изоляции — izoliacijos varža statusas T sritis fizika atitikmenys: angl. insulance; insulation resistance vok. Isolationswiderstand, m rus. сопротивление изоляции, n pranc. résistance d’isolation, f; résistance d’isolement, f … Fizikos terminų žodynas сопротивление изоляции — rus сопротивление (с) изоляции eng insulation resistance fra résistance (f) d isolement deu Isolationswiderstand (m) spa resistencia (f) de aislamiento … Безопасность и гигиена труда. Перевод на английский, французский, немецкий, испанский языки Сопротивление изоляции — English: Insulation resistance Сопротивление, измеряемое в специальных условиях между двумя проводящими телами, изолированными друг от друга (по СТ МЭК 50(151) 78) Источник: Термины и определения в электроэнергетике. Справочник … Строительный словарь Сопротивление изоляции оптоэлектронного коммутатора — 40 Источник: ГОСТ 27299 87: Приборы полупроводниковые оптоэлектронные. Термины, определения и буквенные обозначения параметров … Словарь-справочник терминов нормативно-технической документации Сопротивление изоляции оптоэлектронного переключателя — 40 Источник: ГОСТ 27299 87: Приборы полупроводниковые оптоэлектронные. Термины, определения и буквенные обозначения параметров … Словарь-справочник терминов нормативно-технической документации сопротивление изоляции фазы (сети) — 3.3 сопротивление изоляции фазы (сети): Активное сосредоточенное (эквивалентное распределенному) сопротивление изоляции фазы (общее трех фаз) сети относительно земли. Источник: ГОСТ Р 52273 2004: Устройства защиты от токов утечки рудничные … Словарь-справочник терминов нормативно-технической документации Сопротивление изоляции и электрическая прочность изоляции — 7.5 Сопротивление изоляции и электрическая прочность изоляции Сопротивление изоляции и электрическая прочность изоляции УЗО Д должны соответствовать нормируемым значениям. УЗО Д должны выдерживать испытания по 8.8. Источник … Словарь-справочник терминов нормативно-технической документации Сопротивление изоляции обмотки управления высокочастотного выключателя (переключателя) — 36. Сопротивление изоляции обмотки управления высокочастотного выключателя (переключателя) Сопротивление изоляции Электрическое сопротивление постоянному току изоляции обмотки управления высокочастотного выключателя (переключателя) Источник: ГОСТ … Словарь-справочник терминов нормативно-технической документации normative_reference_dictionary.academic.ruЧто такое сопротивление изоляции кабеля, его нормы. Сопротивление изоляции
