Глава 11 ТЕХНОЛОГИЯ СВАРКИ ЧУГУНА

11.1. СОСТАВ И СВОЙСТВА

Чугун получил широкое распространение как конструкционный ма­териал в машиностроительной, металлургической и других отраслях промышленности в связи с рядом преимуществ перед многими материа­лами, среди которых основные - невысокая стоимость и хорошие литей­ные свойства. Изделия, изготовленные из него, имеют достаточно высо­кую прочность и износостойкость при работе на трение и характеризуют­ся меньшей, чем сталь, чувствительностью к концентраторам напряже­ний. Наряду с перечисленными преимуществами изделия из серого ли­тейного чугуна хорошо обрабатываются режущим инструментом. По­следнее вместе с хорошими литейными свойствами позволяет оценить чугун как весьма технологичный материал.

К чугунам относятся сплавы железа с углеродом, содержание кото­рого превышает 2,11 % (2,14 %). В этих сплавах обычно присутствует также кремний и некоторое количество марганца, серы и фосфора, а ино­гда и другие элементы, вводимые как легирующие добавки для придания чугуну определенных свойств. К числу таких легирующих элементов можно отнести никель, хром, магний и др.

В зависимости от структуры чугуны подразделяют на белые и се­рые. В белых чугунах весь углерод связан в химическое соединение кар­бид железа Fe3C - цементит. В серых чугунах значительная часть углеро­да находится в структурно-свободном состоянии в виде графита. Если серые чугуны хорошо поддаются механической обработке, то белые об­ладают очень высокой твердостью и режущим инструментом обрабаты­ваться не могут. Поэтому белые чугуны для изготовления изделий при­меняют крайне редко, их используют главным образом в виде полупро­дукта для получения ковких чугунов. Получение белого или серого чугу­на зависит от состава и скорости охлаждения.

В зависимости от структуры чугуны классифицируют на высоко­прочные (с шаровидным графитом) и ковкие. По степени легирования чугуны подразделяют на простые, низколегированные (до 2,5 % леги­рующих элементов), среднелегированные (2,5 ... 10 % легирующих эле­ментов) и высоколегированные (свыше 10 % легирующих элементов).

ТЕХНОЛОГИЯ СВАРКИ ЧУГУНА

Рис. 11.1. Влияние различных

легирующих элементов на

процесс графитизации

углерода в чугунах

Шире всего используют простые и низко­легированные серые литейные чугуны.

Главный процесс, формирующий структуру чугуна, - процесс графитизации (выделение углерода в структурно-свободном виде), так как от него зависит не только количество, форма и распреде­ление графита в структуре, но и вид ме­таллической основы (матрицы) чугуна. В зависимости от степени графитизации матрица можетбыть перлитно-цементитной (П + Ц), перлитной (П), перлитно-ферритной (П + Ф) и ферритной (Ф). Це­ментит перлита называют эвтектоидным, остальной цементит - структурно-свободным. Некоторые элементы, вводи­мые в чугун, способствуют графитизации, другие - препятствуют. На рис. 11.1 знаком "-" обозначена графитизирующая

способность рассматриваемых элементов, знаком "+" задерживающее процесс графитизации действие (отбеливание). Как следует из приведен­ной схемы, наибольшее графитизирующее действие оказывают углерод и кремний, наименьшее - кобальт и медь.

Наиболее сильно задерживают процесс графитизации (оказывают отбеливающее действие) сера, ванадий, хром. Поэтому в серых литейных чугунах всегда содержится значительное количество кремния.

Из рис. 11.2 следует, что при определенном содержании углерода увеличение содержания кремния при прочих равных условиях способст­вует графитизации чугуна и уменьшению количества цементита в базо­вой структуре (П ® Ф).

Серый чугун маркируется буквами СЧ и цифрами, обозначающими предел прочности чугуна данной марки при растяжении в МПа • 10-1. Наибольшее распространение получили чугуны марок: СЧ10, СЧ15, СЧ25, СЧЗО, СЧ35. Прочность серых чугунов всех марок при сжатии зна­чительно превышает прочность при растяжении. Например, для чугуна марки СЧ20, имеющего предел прочности при растяжении 200 МПа, пре­дел прочности при сжатии составляет 800 МПа. Для увеличения прочно­сти чугуна фафитовым включения придают шарообразную форму путем введения магния в ковш перед разливкой. При этом чугун приобретает и некоторую пластичность.

ОСНОВНЫЕ СВЕДЕНИЯ О СВАРИВАЕМОСТИ

Рис. 11.2. Совместное влияние углерода и кремния на структуру чугуна:

П - перлит; Ф - феррит; Ц - цементит; Г - графит

Высокопрочные чугуны маркируют буквами ВЧ и цифрами, характери­зующими временное сопротивление чугуна при растяжении в МПа • 10-1. Например, ВЧ 60 или ВЧ 40.

Ковкие чугуны маркируют буквами КЧ и цифрами, обозначающими временные сопротивления при растяжении (МПа • 10-1) и относительное удлинение (%). Примерами марок ковких чугунов могут служить КЧ 30-6; КЧ 33-8; КЧ 35-10; КЧ 37-12 с ферритной металлической основой и КЧ 45-7; КЧ 50-5 и КЧ 60-3, имеющие перлитную основу.

Структура чугуна в большой степени зависит от скорости охлажде­ния. Например, при постоянстве суммарного содержания углерода и кремния, а также других элементов, входящих в его состав, можно полу­чить ферритный, перлитный, а также перлитно-ферритный чугун.

11.2. ОСНОВНЫЕ СВЕДЕНИЯ О СВАРИВАЕМОСТИ.

ТЕХНОЛОГИЧЕСКИЕ РЕКОМЕНДАЦИИ

ПО ДУГОВОЙ СВАРКЕ

Сварочный нагрев и последующее охлаждение настолько изменяют структуру и свойства чугуна в зоне расплавления и околошовной зоне, что получить сварные соединения без дефектов с необходимым уровнем свойств оказывается весьма затруднительно. В связи с этим чугун отно­сится к материалам, обладающим плохой технологической свариваемо­стью. Тем не менее сварка чугуна имеет очень большое распространение как средство исправления брака чугунного литья, ремонта чугунных из­делий, а иногда и при изготовлении конструкции.

Качественно выполненное сварное соединение должно обладать не­обходимым уровнем механических свойств, плотностью (непроницаемо­стью) и удовлетворительной обрабатываемостью (обрабатываться режу-

ТЕХНОЛОГИЯ СВАРКИ ЧУГУНА

щим инструментом). В зависимости от условий работы соединения к не­му могут предъявляться и другие требования (например, одноцветность, жаростойкость и др.).

Причины, затрудняющие получение качественных сварных соеди­нений из чугуна, следующие:

1. Высокие скорости охлаждения металла шва и зоны термического влияния, соответствующие термическому циклу сварки, приводят к отбе­ливанию чугуна, т.е. появлению участков с выделениями цементита той или иной формы в различном количестве. Высокая твердость отбеленных участков практически лишает возможности обрабатывать чугуны режу­щим инструментом.

2. Вследствие местного неравномерного нагрева металла возникают сварочные напряжения, которые в связи с очень незначительной пла­стичностью чугуна приводят к образованию трещин в шве и околошов­ной зоне. Наличие отбеленных участков, имеющих большую плотность (7,4 ... 7,7 г/см3), чем серый чугун (6,9 ... 7,3 г/см3), создает дополнительные структурные напряжения, способствующие трещинообразованию.

3. Интенсивное газовыделение из сварочной ванны, которое про­должается и на стадии кристаллизации, может приводить к образованию пор в металле шва.

4. Повышенная жидкотекучесть чугуна затрудняет удержание рас­плавленного металла от вытекания и формирование шва.

5. Наличие кремния, а иногда и других элементов в металле свароч­ной ванны способствует образованию на ее поверхности тугоплавких окислов, приводящих к образованию непроваров. Влияние скорости ох­лаждения на структуру металла шва и околошовной зоны может быть охарактеризовано схемой, представленной на рис. 11.3. В случае низких скоростей охлаждения в чугунном шве и участке околошовной зоны мо­жет быть обеспечено сохранение структуры серого чугуна. На схеме

w'охл (°С/с) обозначено наибольшее значение скорости охлаждения ме­талла шва и высокотемпературного участка зоны термического влияния при эвтектической температуре, если чугун сваривали без предваритель­ного подогрева.

Практически при любом составе чугуна в шве и высокотемператур­ном участке околошовной зоны будет иметь место отбеливание. Сварка чугуна с подогревом (300 ... 400 °С) уменьшает скорость охлаждения (w"охл на рис. 11.3). При такой скорости охлаждения в шве и на участке

околошовной зоны, в зависимости от количества графитизаторов, может быть получен либо белый, либо серый чугун.



ОСНОВНЫЕ СВЕДЕНИЯ О СВАРИВАЕМОСТИ

Рис. 11.3. Влияние скорости охлаждения на структуру металла шва и околошовной зоны

При высоком подогреве (600 ... 650 °С) скорость охлаждения при эвтектической температуре снижается до w"'охл, при которой отбелива­ния не происходит. Замедление охлаждения приводит к распаду аустени-та с образованием ферритной или перлитно-ферритной металлической основы. Таким образом, наиболее эффективное средство предотвращения отбеливания металла шва и высокотемпературного участка околошовной зоны, а также резкой закалки на участке околошовной зоны, нагревав­шейся выше температуры Ас3, - высокий предварительный или сопутст­вующий подогрев чугуна до температуры 600 ... 650 °С. Сварку с таким подогревом называют горячей сваркой чугуна.

Высокий подогрев и замедленное охлаждение способствуют также ликвидации трещин и пористости за счет увеличения времени существо­вания жидкой ванны и лучшей дегазации ее, а также уменьшения темпе­ратурного градиента и термических напряжений.

Сварку с подогревом до температур 300 ... 400 °С называют полуго­рячей, а без предварительного подогрева - холодной сваркой чугуна. При полугорячей и холодной сварке чугуна широко используют металлурги­ческие и технологические средства воздействия на металл шва с целью повышения качества сварных соединений. К их числу относятся:

- легирование наплавленного металла элементами-графитиза-торами, с тем чтобы при данной скорости охлаждения получить в шве структуру серого чугуна;

- легирование наплавленного металла такими элементами, которые позволяют получить в шве перлитно-ферритную структуру, характерную

ТЕХНОЛОГИЯ СВАРКИ ЧУГУНА

для низкоуглеродистой стали, путем связывания избыточного углерода в карбиды, более прочные, чем цементит, и равномерно распределенные в металле;

- введение в состав сварочных материалов кислородосодержащих компонентов с целью максимального окисления углерода (выжигания его) и получения в металле шва низкоуглеродистой стали;

- применение сварочных материалов, обеспечивающих в наплав­ленном металле получение различных сплавов цветных металлов: медно-никелевых, медно-железных, железоникелевых и др., обладающих высо­кой пластичностью и имеющих температуру плавления, близкую к тем­пературе плавления чугуна.

Горячая сварка чугуна

Наиболее радикальным средством борьбы с образованием отбелен­ных и закаленных участков шва и околошовной зоны и образованием пор и трещин служит подогрев изделия до температуры 600 ... 650 °С и мед­ленное охлаждение его после сварки. Технологический процесс горячей сварки состоит из следующих этапов: I - подготовка изделия под сварку; И - предварительный подогрев деталей; III - сварка; IV - последующее охлаждение.

Подготовка под сварку зависит от вида исправляемого дефекта. Од­нако во всех случаях подготовка дефектного места заключается в тща­тельной очистке от загрязнений и в разделке для образования полостей, обеспечивающих доступность для манипулирования электродом и воз­действия сварочной дуги. Для предупреждения вытекания жидкотекучего металла сварочной ванны, а в ряде случаев для придания наплавленному металлу соответствующей формы, место сварки формуют. Формовку вы­полняют в зависимости от размеров и местоположения исправляемого дефекта с помощью графитовых пластинок, скрепляемых формовочной массой, состоящей из кварцевого песка, замешенного на жидком стекле, или другими формовочными материалами, а также в опоках формовоч­ными материалами, применяемыми в литейном производстве (рис. 11.4).

После формовки необходима просушка формы при постепенном подъеме температуры от 60 до 120 С, затем проводят дальнейший нагрев под сварку со скоростью 120 ... 150° в час в печах, горнах или временных нагревательных устройствах. Замедленное охлаждение после сварки дос­тигается при укрывании изделий теплоизолирующим слоем (листами асбеста и засыпкой песком, шлаком и др.) или при охлаждении вместе с печами, горнами.

ОСНОВНЫЕ СВЕДЕНИЯ О СВАРИВАЕМОСТИ

Рис. 11.4. Формовка места сварки для горячей сварки чугуна:

а — несквозной раковины; 6 — недолива кромки детали, с облицовкой заплавляемой полости графитовыми пластинами; в - общий вид заформованного дефекта; / - деталь; 2 - формовка; 3 - графитовые пластины

Способы нагрева и нагревательные устройства применяют в зависи­мости от характера производства (устранение литейных дефектов, ре­монтная сварка и т.д.). Например, при массовом производстве в литейных цехах автомобильных и тракторных заводов целесообразно использовать конвейерные печи; для ремонтных работ удобен нагрев в муфельных пе­чах или в горнах с открытым кожухом; для разовых ремонтных работ крупногабаритных изделий изготовляют временные нагревательные уст­ройства из огнеупорного кирпича, в том числе печи-ямы в земляном полу цеха.

Остывание в зависимости от веса и формы детали длится от не­скольких часов до нескольких суток. Для сварки используют плавящиеся электроды со стержнями из чугуна марок А или Б (табл. 11.1). Стержни получают отливкой в кокиль и другими способами.

В состав покрытия, наносимого на литые прутки, диаметром 5 ... 20 мм, входят стабилизирующие и легирующие материалы. В качестве последних обычно используют графит, карборунд, ферросилиций, сили-кокальций, силикомагний и другие элементы-графитизаторы. Горячую сварку чугуна выполняют на больших токах [/св= (60... 100)dэ] без







	11.1.	Состав	чугунных стержней для сварки чугуна
Марка	С	Si	Мn	Р	S	Сг	Ni	Назначение
А	3,0... 3,5	3,0... 3,4	0,5... 0,8	0,2... 0,4	До 0,08	До 0,05	До 0,3	Для горячей сварки
Б	3,5... 4,0	0,3 ... 0,5	Для горячей и полугоря­чей сварки

ТЕХНОЛОГИЯ СВАРКИ ЧУГУНА



перерывов до окончательной за­варки дефекта. При больших объ­емах завариваемого дефекта два сварщика, работающие поочеред­но. Электрододержатель для горя­чей сварки должен обеспечивать хороший контакт с чугунным элек­тродом и иметь щиток для защиты руки сварщика от теплового ожога. Примером одной из возможных конструкций может служить элек­трододержатель завода "Станко-лит" (рис. 11.5). В этом держателе электрод приваривают к стальному

стержню. Для горячей сварки чугуна можно использовать дуговую свар­ку угольным электродом. По возможности изменения теплового воздей­ствия на свариваемый металл сварка угольным электродом занимает промежуточное положение между газовой сваркой и сваркой плавящимся электродом. Сваривают на постоянном токе, прямой полярности уголь­ными электродами диаметром 8 ... 20 мм. Диаметр электрода и силу сва­рочного тока выбирают в зависимости от толщины свариваемого металла (табл. 11.2).

В качестве присадочного материала используют прутки марок А и Б. Для перевода тугоплавких окислов в легкоплавкие соединения применя­ют флюсы на борной основе, чаще всего техническую безводную (прока­ленную) буру.

11.3. Состав порошкой проволоки ППЧ-3 и наплавленного металла*, %



Рис. 11.5. Электрододержатель для горячей сварки чугуна:

/ - электрод; 2 - стальной стержень

диаметром 12 мм; 3 - крепление

(приварка) токоподвода к стержню;

4 - щиток; 5 - рукоятка; 6 - кольцо;

7-сварочный кабель

11.2. Режимы сварки угольным электродом

Толщина металла,	Диаметр электрода, мм	Сила тока, А
6…10	8...10	280…350
10…20	10...12	300…400
20…30	12...16	350…500
30 и	16...18	350…600

ОСНОВНЫЕ СВЕДЕНИЯ О СВАРИВАЕМОСТИ



Горячая сварка чугуна ручным способом, особенно массивных изде­лий - тяжелый труд. Весьма прогрессивный способ, облегчающий труд и повышающий производительность, - механизированная сварка порошко­вой проволокой. В состав шихты вводят компоненты, которые позволяют получать состав металла шва, представляющий собой чугун. Состав по­рошковой проволоки марки ППЧ-3 для горячей сварки чугуна приведен в табл. 11.3.

Горячая сварка чугуна позволяет получать сварные соединения, равноценные свариваемому металлу (по механическим характеристикам, плотности, обрабатываемости и др.), однако это трудоемкий и дорого­стоящий процесс. Вместе с этим в ряде случаев к сварным соединениям из чугуна не предъявляется таких требований. Часто, например, доста­точно обеспечить только равнопрочность или только хорошую обрабаты­ваемость, или плотность сварных швов. С помощью различных метал­лургических и технологических средств можно получить сварные соеди­нения из чугуна с теми или иными свойствами при сварке с невысоким подогревом или вовсе без предварительного подогрева (т.е. с помощью полугорячей или холодной сварки).

Холодная и полугорячая сварка чугуна электродами, обеспечивающими получение серого чугуна в металле шва

Холодная сварка чугуна электродами положительных результатов не обеспечивает, так как при больших скоростях охлаждения образуется структура белого чугуна в шве и высокотемпературной области около­шовной зоны, а также происходит резкая закалка металлической основы участков зоны термического влияния, нагревающихся в процессе сварки

ТЕХНОЛОГИЯ СВАРКИ ЧУГУНА

выше температуры Ас3. Возникающие при этом деформации превышают деформационную способность металла шва и околошовной зоны, в ре­зультате чего образуются трещины.

Для предупреждения отбеливания необходимо обеспечить такой со­став металла шва, для которого в этих условиях будет получаться струк­тура серого чугуна с наиболее благоприятной формой графитных вклю­чений. Это может быть достигнуто путем введения в наплавленный ме­талл достаточно большого количества графитизаторов и легирования чугуна элементами, способствующими сфероидизации карбидов (магни­ем). Примером таких электродов могут служить электроды марки ЭМЧ, стержень которых представляет собой чугун с повышенным (до 5,2 %) содержанием кремния, покрытие двухслойное: первый слой - легирую­щий, второй - обеспечивает газовую и шлаковую защиту:

1-й слой 2-й слой

Графит............... 41 % Мрамор...........50 %

Силикомагний........ 40 % Плавиковый шпат . . 50 %

Железная окалина..... 14 % Относительная масса

Алюминий (порошок).. 5 % каждого слоя..... 15 - 20 %

При сварке этими электродами чугунных деталей с толщиной стен­ки до 12 мм без предварительного подогрева удается получить швы и околошовную зону без отбеливания и закалки. Некоторому замедлению скорости охлаждения при эвтектической температуре способствует реак­ция между железной окалиной и алюминиевым порошком, протекающая с выделением теплоты.

При сварке этими электродами массивных деталей, для получения бездефектных сварных соединений, приходится их подогревать до тем­ператур 400 °С. Для улучшения обрабатываемости и некоторого повы­шения пластичности металла шва используют электроды из никелевых чугунов, например нирезиста или никросилаля (табл. 11.4).

Электроды из никелевых чугунов обеспечивают получение швов, обладающих хорошей обрабатываемостью. Тонкое покрытие (М), нано­симое на стержни из никелевых чугунов, рекомендуется следующего со­става: карборунд 55 %; углекислый барий 23,7 %; жидкое стекло 21,3 %. Сварку выполняют в несколько слоев при возвратно-поступательном пе­ремещении электрода. Основной недостаток электродов из никелевых чугунов - повышенная склонность к образованию горячих трещин.

ОСНОВНЫЕ СВЕДЕНИЯ О СВАРИВАЕМОСТИ

11.4. Состав электродных стержней из никилевых чугунов, %*

Чугун	С	Ni	Si	Cu	Mn
Нирезист Никросилаль	2,0 2,0 ...2,3	19...22	1,3 5,2 ...6,4	7,6 -	0,4 0,5

* Остальное Fe.

Получить в наплавленном металле серый чугун можно, применяя специальные сварочные материалы, которые обеспечивают легирование через электродное покрытие. Примером таких материалов могут служить электроды, стержень которых изготовлен из низкоуглеродистой проволо­ки, например, марок Св-08 или Св-08А по ГОСТ 2246-70, а в легирую­щем покрытии содержится достаточное количество элементов-графитизаторов - углерода и кремния. Наиболее характерны электроды марки ЭМЧС, стержень которых состоит из низкоуглеродистой элек­тродной проволоки, а покрытие - из трех слоев:

1-й слой 2-й слой

Графит.............. 50 % Мрамор.............. 50 %

Силикомагний....... 41 % Плавиковый шпат......47,5 %

Гематит............. 6 Бентонит.............. 2,5 %

Алюминий (порошок) 1,5 % 3-й слой

Бентонит............ 1,5 % Графит................ 100 %



Электроды изготовляют путем последовательного нанесения обмаз­ки, замешенной на жидком стекле, причем толщина каждого слоя должна обеспечивать относительную массу 1-го слоя 55 ... 60 %, 2- и 3-го - по 15 ... 20 %. Как видно из приведенного состава покрытия, 1-й слой явля­ется легирующим, 2-й шлако- и газообразующим, 3-й - газозащитным. Графит и силикомагний, входящие в состав 1-го слоя, служат графитиза-торами, причем магний в некоторой степени способствует сфероидиза­ции графита; гематит и алюминий, вступая во взаимодействие, способст­вуют некоторому снижению скорости охлаждения при эвтектической температуре и тем самым получению в шве структуры серого чугуна.

Применение этих электродов при сварке чугунных изделий с отно­сительно небольшой толщиной свариваемого металла (до 8 ... 10 мм) позволяет получить качественные сварные соединения без предваритель-

14*

ТЕХНОЛОГИЯ СВАРКИ ЧУГУНА

ного подогрева изделия; при больших толщинах необходимо применять полугорячую сварку.

Для холодной и полугорячей сварки чугуна полуавтоматами исполь­зуют специальные порошковые проволоки, обеспечивающие получение в шве серого чугуна. Для холодной сварки изделий с относительно не­большой толщиной стенок (в месте сварки) рекомендуется проволока марки ППЧ-1, для полугорячей сварки - проволока ППЧ-2 (табл. 11.5), а также проволоки ППНЧ-7; МН-25; ПАНЧ-11.

Механизированная сварка порошковой проволокой позволяет полу­чать наплавленный металл близкий по составу и структуре к сваривае­мому чугуну. При заварке дефектов в крупных чугунных отливках, для исправления которых необходимо наплавить большой объем металла, а также при изготовлении крупногабаритных массивных изделий из высо­копрочных чугунов с шаровидным графитом, можно использовать элек­трошлаковую сварку пластинчатыми электродами. Эти электроды пред­ставляют собой литые чугунные пластины с содержанием элементов-графитизаторов (углерода и кремния), равном содержанию последних в электродных стержнях марок А и Б, и 0,04 ... 0,08 % Mg.

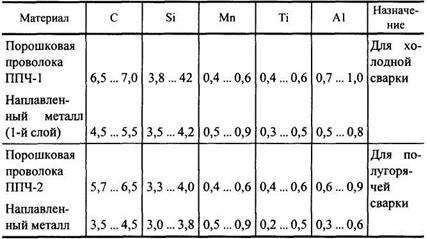

11.5. Составы порошковых проволок и наплавленного ими металла для холодной и полугорячей сварки чугуна, %

ОСНОВНЫЕ СВЕДЕНИЯ О СВАРИВАЕМОСТИ

При электрошлаковой сварке чугуна применяют фторидные обессе­ривающие и неокислительные флюсы. Замедленное охлаждение металла шва и околошовной зоны, характерное для электрошлаковой сварки, по­зволяет получать сварные соединения без отбеленных и закаленных уча­стков, трещин, пор и других дефектов. Электрошлаковая сварка обеспе­чивает вполне удовлетворительные механические свойства сварных со­единений из чугуна и хорошую их обрабатываемость.

Кроме общего подогрева, применяемого при полугорячей сварке различными способами, в ряде случаев (в зависимости от конструкции) можно ограничиться местным подогревом до нужной температуры. В процессе сварки необходимо обращать внимание на то, чтобы изделие в районе сварки не охлаждалось ниже заданной температуры подогрева.

Холодная сварка чугуна электродами, обеспечивающими получение в наплавленном металле низкоуглеродистой стали

Если выполнить наплавку на чугун электродами, предназначенными для сварки углеродистых или низколегированных конструкционных ста­лей, то в 1-м слое даже при относительно небольшой доле участия основ­ного металла получится высокоуглеродистая сталь, которая при скоро­стях охлаждения, имеющих место в условиях сварки без предварительно­го подогрева изделия, приобретает резкую закалку. Поэтому металл 1 -го слоя будет иметь высокую твердость, низкую деформационную способ­ность и окажется подверженным образованию холодных трещин, а также пористости. Во 2-м слое, естественно, доля участия чугуна уменьшится, однако содержание углерода в нем будет находиться еще на высоком уровне, что также приведет к закалке и возможному образованию тре­щин. В последующих слоях доля участия чугуна окажется незначитель­ной, и металл шва будет обладать определенным уровнем пластичности.

В связи со сказанным такие стальные электроды можно применять только для декоративной заварки небольших по размерам дефектов, если к сварному соединению не предъявляются требования обеспечения проч­ности, плотности и обрабатываемости режущим инструментом. С целью уменьшения доли участия основного металла в шве, а также размеров зоны термического влияния (в том числе и участков отбеливания и закал­ки) применяют электроды небольших диаметров (для 1-го слоя 3 мм, для

ТЕХНОЛОГИЯ СВАРКИ ЧУГУНА

2-го и последующих 3 ... 4 мм), на малых токах [/св = (20 ... 25)dэ], не перегревая основной металл.

Сначала выполняют облицовку 1-м слоем. Сварку выполняют корот­кими участками, валиками небольших сечений [Fн = (6 ... 8)dэ] вразброс для охлаждения шва и околошовной зоны до температуры 50 ... 60 °С. После 3-го слоя можно применять режимы с несколько большей погонной энерги­ей, но также с перерывами, чтобы зона разогрева чугуна была небольшой. Для уменьшения напряжений полезно применять проковку средних слоев.

При сварке чугуна низкоуглеродистыми электродами общего назна­чения наиболее слабое место сварного соединения - околошовная зона у границы сплавления. Хрупкость этой зоны и наличие в ней трещин не­редко приводят к отслаиванию шва от основного металла. Для увеличе­ния прочности сварного соединения, когда к нему не предъявляется дру­гих требований (например, при ремонте станин, рам, кронштейнов и дру­гих несущих элементов толстостенных конструкций), применяют сталь­ные шпильки, которые частично разгружают наиболее слабую часть сварного соединения - линию сплавления.

Шпильки имеют резьбу, их ввертывают в тело свариваемой детали. Размеры шпилек обычно зависят от толщины свариваемых деталей. Практикой установлены следующие рекомендации: диаметр шпилек 0,3 ... 0,4 толщины детали, но не более 12 мм; глубина ввертывания шпи­лек 1,5 диаметра их, но не более половины толщины свариваемых дета­лей; высота выступающей части 0,75 ... 1,2 диаметра шпильки. Шпильки располагают в шахматном порядке на скошенных кромках деталей и в один ряд на поверхности детали с каждой стороны стыка, причем рас­стояние между ними должно быть равно 4 ... 6 диаметров шпильки.

Сварку выполняют в следующем порядке. Сначала обваривают каж­дую шпильку и облицовывают поверхности кромок электродами диамет­ром 3 мм на малых токах. Затем на облицованные кромки и шпильки на­плавляют валики и окончательно заполняют разделку (рис. 11.6).

При сварке деталей с толстыми стенками для уменьшения количест­ва наплавленного металла рекомендуется в шов вваривать связи из круг­лой или полосовой стали (рис. 11.6, в). Для удержания расплавленного металла шва рекомендуется заформовать трещину (рис. 11.6, г).

Для снижения содержания углерода в металле шва предложено вы­полнять сварку по слою флюса, содержащего до 30 % железной окалины (например: буры 50 %, каустической соды 20 %, железной окалины 30 %).

ОСНОВНЫЕ СВЕДЕНИЯ О СВАРИВАЕМОСТИ

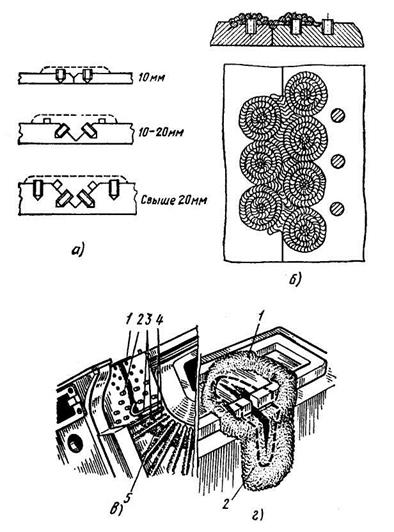

Рис. 11.6. Сварка чугуна с применением стальных шпилек:

а - установка шпилек при V-образной подготовке кромок; б - обварка шпилек;

в - вварка стальных связей: / - отверстия с резьбой;

2 - шпильки; 3 - связи; 4 - обварка шпилек и связей; 5 - заварка трещин;

г - формовка при сварке чугуна: / - верхняя; 2 — боковая

ТЕХНОЛОГИЯ СВАРКИ ЧУГУНА

Углерод, попадающий в сварочную ванну, в высокотемпературной ее части активно окисляется и выводится из нее в виде окиси углерода, не растворимой в металле. В результате концентрация углерода к моменту затвердевания сварочной ванны снижается. Твердость металла шва уменьшается, деформационная способность возрастает.

Однако для более полного эффекта выжигания углерода необходимо применять режимы сварки, характеризующиеся относительно большой погонной энергией, что, однако, отрицательно сказывается на околошов­ной зоне: в ней образуются значительные по размерам участки отбелива­ния и закалки, приводящие к образованию трещин. При сварке чугуна с достаточно высоким содержанием элементов-графитизаторов при не­большой толщине стенки свариваемых деталей можно получить положи­тельные результаты частичной релаксацией сварочных напряжений, что снижает вероятность образования трещин в зоне термического влияния.

Для сварки чугуна используют медно-железные, медно-никелевые и железоникелевые электроды. Существует несколько типов медно-желез-ных электродов:

1. Медный стержень с оплеткой из жести толщиной 0,25 ... 0,3 мм, которую в виде ленты шириной 5 ... 7 мм навивают на стержень по вин­товой линии. На электрод наносят ионизирующее толстое покрытие. Либо электрод со стержнем, изготовленным из комбинированной прово­локи, представляющий собой сердечник стальной проволоки, плотно за­прессованный в медную трубку, изготовляют на станках для производст­ва порошковой проволоки.

Может быть также и другой вариант: медный стержень со стальной оболочкой. Во всех разновидностях содержание железа в наплавленном металле не должно превышать 10 ... 15 %, так как в противном случае в шве образуются (в большом количестве) очень твердые включения желе­за с высоким содержанием углерода, ухудшающие обрабатываемость и снижающие пластичность шва.

2. Пучок электродов, состоящий из одного или двух медных стерж­ней и стального электрода с защитным покрытием любой марки. Пучок связывают в четырех-пяти местах медной проволокой и на конце, встав­ляемом в электрододержатель, прихватывают для надежного контакта между всеми стержнями.

3. Наиболее совершенные из числа медно-железных электродов -электроды марки 034-1, представляющие собой медный стержень диа-

ОСНОВНЫЕ СВЕДЕНИЯ О СВАРИВАЕМОСТИ

метром 4 ... 5 мм, на который нанесено покрытие, состоящее из сухой смеси покрытия УОНИ-13 (50 %) и железного порошка (50 %), замешен­ных на жидком стекле.

Медно-железный сплав в шве получается также при сварке медными электродами по слою специального флюса, который состоит из прока­ленной буры (50 %), каустической соды (20 %), железной окалины (15 %) и железного порошка (15 %). Флюс насыпают слоем толщиной около 10 мм, расплавляют дугой; далее по мере перемешивания дуга горит ме­жду медным электродом и расплавленным флюсом.

Сварку медно-железными электродами всех типов следует выпол­нять таким образом, чтобы не допускать сильного разогрева свариваемых деталей: на минимально возможных токах, обеспечивающих стабильное горение дуги, короткими участками вразброс, с перерывами для охлаж­дения свариваемых деталей.

Более удачным оказался другой путь. В металл шва вводят сильный карбидообразователь - ванадий. В этом случае в основном образуются карбиды данного элемента, не растворяющиеся в железе и имеющие форму мелкодисперсных нетвердых включений. Металлическая основа при этом оказывается обезуглероженной и достаточно пластичной. При­мером могут служить электроды марки ЦЧ-4 со стержнем из низкоугле­родистой проволоки марок Св-08 или Св-08А и покрытием следующего состава: мрамор 12 %, плавиковый шпат 16 %, феррованадий 66 %, фер­росилиций 4 %, поташ 2 %, жидкое стекло 30 % массы сухой смеси.

Металл, наплавленный этими электродами, имеет следующий со­став: до 0,15 % С; до 0,6 % Si; 0,5 % Мп; 8,5 ... 0,5 % V; серы и фосфора до 0,04 % каждого. Этими электродами сначала облицовывают кромки на малых токах. Сварку выполняют параллельными валиками с перекрыти­ем каждого предыдущего на половину его ширины. После 2-го слоя силу тока увеличивают на 15 ... 20 %; окончательно разделку заполняют элек­тродами УОНИ-13/45.

Область применения таких электродов - сварка поврежденных дета­лей и заварка дефектов в отливках из серого и высокопрочного чугуна. В случае необходимости можно также сваривать соединения серого и высокопрочного чугуна со сталью. Сварные соединения, выполненные этими электродами, имеют удовлетворительную обрабатываемость, плотность и достаточно высокую прочность. К способам, обеспечиваю-

ТЕХНОЛОГИЯ СВАРКИ ЧУГУНА

щим получение в наплавленном металле низкоуглеродистой стали, мож­но также отнести механизированную сварку короткими участками элек­тродной проволокой марок Св-08ГС или Св-08Г2С диаметром 0,8 ... 1 мм в углекислом газе. Сила сварочного тока составляет 50 ... 75 А, напряже­ние дуги 18 ... 21 В, скорость сварки 10 ... 12 м/ч.

Холодная сварка чугуна электродами, обеспечивающими получение в металле шва цветных и специальных сплавов

Для получения швов, обладающих достаточно высокой пластично­стью в холодном состоянии, применяют электроды, обеспечивающие получение в наплавленном металле сплавов на основе меди и никеля. Медь и никель не образуют соединений с углеродом, но их наличие в сплаве уменьшает растворимость углерода в железе и способствует гра-фитизации. Поэтому, попадая в зону неполного расплавления, приле­гающую к шву, они уменьшают вероятность отбеливания. Кроме того, повышению пластичности металла шва способствует возможность про­ковки наплавленного металла в горячем состоянии для уменьшения уровня сварочных напряжений. Проковка обязательна, так как при этом уменьшается опасность образования трещин в околошовной зоне.

Общий недостаток медно-железных электродов - неоднородная структура шва: мягкая медная основа и очень твердые включения желез­ной составляющей, затрудняющие обработку и препятствующие получе­нию высокой чистоты обработанной поверхности. Несколько лучшей обрабатываемостью обладают швы, выполненные электродами марки АНЧ-1, стержень которых состоит из аустенитной стали марки Св-04Х18Н9 и медной оболочки. На электрод наносят покрытие фтори-стокалышевого типа.

Наиболее рационально применять медно-железные электроды для заварки отдельных несквозных пороков или небольших неплотностей, создающих течи на отливках ответственного назначения, в том числе рабо­тающих под давлением (фланцы, подшипники).

Медно-никелевые электроды в производстве применяют главным образом для заварки литейных дефектов, обнаруживаемых в процессе механической обработки чугунного литья на рабочих поверхностях, где местное повышение твердости недопустимо. Положительные свойства

ОСНОВНЫЕ СВЕДЕНИЯ О СВАРИВАЕМОСТИ

таких электродов в том, что никель не растворяет углерод и не образует структур, имеющих высокую твердость после нагрева и быстрого охлаж­дения. Отбеливание зоны частичного расплавления при небольших ее размерах практически отсутствует, так как медь и никель (элементы-графитизаторы) проникая в этот участок, оказывают положите

Похожие статьи:

poznayka.org

Сварка чугуна - технологии и особенности

Чугун является сплавом железа, который имеет значительное содержание углерода в составе. Содержание углерода колеблется от 2% до 6%. Этот процент примерно в 10 раз больше, чем в других сплавах, например, таких как кованое железо или сталь.

В процессе литья чугун образуется относительно легко, и это выглядит следующим образом:

- Сначала обычное железо, которое было очищено в доменной печи, выливается в форму и смешивается с требуемым количеством углерода.

- Процесс перемешивания происходит тогда, когда железо находится в полу расплавленном состоянии. Температура расплавленного металла составляет около 790°С. Это предотвращает углерод от сжигания и помогает смешаться с основным железом.

- Полученному чугуну позволяют постепенно остыть.

- Процесс охлаждения делает поверхность чугуна гладкой и защищает его от растрескивания. Углерод, который присутствует в расплавленном железе, образует хлопья графита в сплаве, что придает чугуну хрупкость. Если процесс охлаждения нарушить, то в чугуне могут появиться трещины.

Особенности сварки чугуна

Чугун имеет ряд специфических свойств и особенностей, которые требуется принимать во внимание перед его сваркой и требуют применения специальных технологий.

• Высокие скорости охлаждения чугуна. Это приводит к так называемому «отбеливанию», когда на поверхности образуется слой белого хрупкого чугуна, который является необрабатываемым.
• Низкие пластические свойства чугуна. Делает чугун способным к перенапряжениям и в результате сварки могут образовываться трещины.
• Выгорание углерода при сварке. В результате выгорания образуется окись CO, которая способствует образованию пор при сварке.

Хотя чугун имеет множество применений, его особенность быть хрупким становится основной головной болью, когда дело доходит до ремонта объектов из чугуна. Ниже приведены некоторые из процессов, которые окажутся полезными при ремонте и сварке чугуна.

Технологии сварки чугуна

Перед сваркой и ремонтом литья из чугуна, всегда желательно, чтобы поверхность под сварку была гладкой и чистой. Чистота поверхности обеспечивает очень хорошее качество сварки, а также защищает чугун от растрескивания. Сварка чугуна может осуществляться в двух направлениях:

• С подогревом - горячая сварка чугуна
• Без подогрева - холодная сварка чугуна

Сварка чугуна с предварительным подогревом – горячая или полугорячая

Технология сварки чугуна с подогревом, как правило, используются в тяжелой промышленности. Концепция применения подогрева делает процесс сложнее, так как для него требуется специальное оборудование для подогрева.

В большинстве случаев изделие под сварку нагревается до температуры от 250 до 650°С. Следует избегать нагрева более 750°С, когда металл переходит в стадию расплавления.

После того, как металл достигает требуемой температуры, начинают его сварку на малых токах, чтобы минимизировать перемешивание и остаточные напряжения.

Большое внесение тепла при сварке также может привести к растрескиванию. После сварки изделие должно охлаждаться постепенно. Для постепенного охлаждения изделие следует поместить в песок или накрыть при помощи специальных изоляционных материалов.

Холодная сварка чугуна – без предварительного нагрева

При технологии холодной сварки (без подогрева) очень важно иметь хороший контроль над сварочной дугой и делать как можно короткие сварочные швы. Самый лучший вариант, чтобы швы были длиной не больше 25 мм. Также очень важно, чтобы они остывали постепенно.

Процессы электродуговой сварки чугуна

• Ручная дуговая сварка электродами
• Аргонодуговая сварка
• Полуавтоматическая сварка

Ручная дуговая сварка чугуна покрытыми электродами

Существует четыре типа электродов, которые могут быть использованы для ручной дуговой сварки чугуна: чугунные электроды, электроды с медной основой, электроды с никелевой основой и стальные электроды. Для использования каждого из этих типов электродов есть свои причины и особенности: обрабатываемость, прочность и пластичность шва после сварки.

При сварке чугунными электродами, необходим разогрев детали до температуры в диапазоне от 120 °C до 425 °C, в зависимости от размера детали. Обычно чугунные электроды бывают диаметром от 6 до 15 мм, и сварочный ток для них требуется от 200 до 600 Ампер. Лучше использовать электроды малого диаметра и относительно низкие токи сварки.

Существует два типа электродов с медной основой: электроды из сплава олова (ECuSn) и электроды из сплава алюминия (ECuAl). Электродами из сплава олова производят производить пайку с получением швов с хорошей пластичностью. Алюминиевые электроды применяют для получения более прочного сварного шва.

Существует три типа электродов с никелевой основой. Первый тип (ENiFe-CI) содержит около 50% никеля, второй (ENiCI) содержит около 85% никеля и тип (ENiCu) содержит никель и медь. Применение этих электродов дает примерно одинаковые результаты. Эти электроды могут быть использованы для сварки без подогрева, но рекомендуется нагрев до 40 °C.

Стальные электроды (E-St) не рекомендуются для сварки чугуна, если сварочный шов будет впоследствии механически обрабатываться. Этот тип электродов должен использоваться только для мелкого ремонта.

Технология полуавтоматической MIG MAG сварки

Для сварки чугуна может использоваться и MIG MAG процесс. При этом процессе может быть использовано несколько типов сварочной проволоки, в том числе:

- Стальная проволока (E70S-3) с использованием смеси газов 80% Ar + 20% CO2.

- Никелевая проволока (ENiCu-B) с использованием 100% аргона для защиты.

- Кремний бронзовая проволока (ECuZn-C) с использованием 100% аргона (50% аргона +50% гелия).

Технология полуавтоматической сварки MIG MAG аналогична другим процессам. Так как требуются малые токи, то и диаметр сварочной проволоки должен быть соответственно минимальным.

Особенности аргонодуговой TIG сварки чугуна

Сварка чугуна в аргоне (TIG) возможна, но этот процесс очень сложный. Чугун содержит большое количество углерода, от 2% до целых 6%. Это содержание углерода, как говорилось выше, делает чугун очень хрупким и очень сложно свариваемым. При сварке чугуна требуется соблюдение технологии и тщательный контроль температуры для обеспечения качества сварного шва и предотвращения образования трещин.

При сварке аргоном используются никелевые присадочные прутки. Они являются наиболее предпочтительными и популярными для TIG сварки чугуна. Так же применяются в качестве присадки алюминиево бронзовые прутки, которые намного дешевле. Но их использование не рекомендуется, если деталь впоследствии будет подвергаться тепловому воздействию.

Как и при любом другом процессе, при сварке аргоном необходимо соблюдать ряд требований:

• - поверхность места сварки должно быть тщательно очищено от пыли и ржавчины
• - деталь перед сваркой аргоном должна быть предварительно нагрета, чтобы предотвратить возможность трещин
• - сварка должны вестись на низких токах короткими участками сварочного шва, чтобы контролировать температуру и препятствовать образованию трещин
• - каждый сварочный шов требуется простукивать молотком для снятия остаточных напряжений
• - после окончания сварки необходимо, чтобы изделие остывало медленно и постепенно

Итогом данной статьи можно сделать следующие выводы

Сварка чугуна является достаточно сложным процессом, используется холодная или горячая сварка, электроды, сварка аргоном или полуавтоматом. Если использовать правильную технологию и учитывать особенности, указанные выше, можно добиться оптимальных результатов. А, следовательно, и отличного качества сварки.

© Смарт Техникс

Данная статья является авторским продуктом, любое её использование и копирование в Интернете разрешена с обязательным указанием гиперссылки на сайт www.smart2tech.ru

www.smart2tech.ru

Сварка чугуна полугорячим методом: подготовка и способы

Чугун — это сплав железа с углеродом. Именно от количества углерода в его составе зависит, какими будут его свойства. Чем выше процент углерода, тем хуже ковкость металла, ниже его пластичность и тем труднее сварить его. На изломе он может быть белого или серого цвета. Если в нем углерод находится в основном в виде включений графита, его называют серым. Серый металл намного лучше обрабатывается, часто применяется в литейном производстве и сравнительно недорогой. И если соблюдать определенные условия, можно получить прочное сварное соединение.

Типы сварки чугуна.

Очень интересно и важно, что если металл сначала нагреть до температуры 750 градусов по Цельсию, а потом быстро охладить, серый цвет после сварки становится белым, в котором образуется закаленная структура с определенным напряжением внутри, которое часто приводит к многочисленным трещинам. В состав чугуна входит еще кремний, фосфор, а также марганец и сера, которые тоже влияют на свариваемость металла.

Причины плохой свариваемости и подготовка к работе

Чугунные детали иногда могут свариваться очень плохо, и на то есть множество причин, к основным из которых принято относить такие:

Сварка чугунных деталей.

• большая вероятность образования трещин из-за неоднородности состава и при охлаждении раскаленного металла;
• часть углерода выгорает и на сварочных швах образуются поры;
• при сварке получаются окислы, у которых температура плавления несколько выше;
• чугунные сплавы являются жидкотекучими, что усложняет образование шва;

Все это делает непредсказуемым поведение этого металла при сваривании. Чем крупнее включения графита, тем темнее цвет металла на изломе и тем больше вероятность появления трещин на сварочном шве детали, независимо от ее размера.

Как же подготовить металл к свариванию? Место под сварку надо очень хорошо очистить от посторонних включений с помощью щетки по металлу или наждачной бумаги. Края трещины надо обязательно скруглить. Если на металле имеется масло, его обязательно удаляют специальными растворителями. При большом загрязнении деталь можно обработать пламенем горелки. Поверхность должна быть гладкой и сухой, все неровности удаляют. Такая подготовка поможет максимально исключить трещины и получить хороший качественный шов. Несмотря на определенные трудности, чугунные детали все-таки можно сваривать при помощи электродов из угля или металла и разными способами: горячей, полугорячей или холодной сваркой.

Горячий метод сварки чугуна

Методы сварки чугуна.

Перед началом сварки деталь подвергают специальной механической обработке, при которой вырубают дефекты, создавая зазор для доступа электрода и тщательно очищают участок от грязи, масла и шлака. А вот чтобы расплавленный металл не вытекал, под свариваемые детали подкладывают графитовые пластины, которые укрепляют специальной смесью из песка и жидкого стекла. Сверху закрепляют кожух, состоящий из тонкого железа. В особых нагревательных печах все детали совместно с кожухом перед сваркой нагревают.

Мелкие детали греют приблизительно до 600 градусов по Цельсию, а крупные толстостенные детали — до 750 градусов. При горячем методе сварки чугуна используют чугунные электроды, толщина которых от 8 до 16 мм. Самые распространенные покрытия электродов при этом — ОМЧ-1 или УЗТМ-74. Перерывов до окончания процесса не делают, чтобы металл был постоянно в расплавленном состоянии.

Горячая сварка чугуна.

После сваривания детали совместно с печью медленно охлаждают, чтобы не произошло их отбеливание. Можно деталь закрыть асбестом, посыпать сухим песком — это тоже даст возможность остывать более медленно. В зависимости от размеров деталей, охлаждение может длиться несколько дней. Таким способом получаем шов, который мало отличается по составу от основного материала. Но из-за длительности и высокой стоимости этот способ сварки чугуна применяется не очень часто.

Полугорячий способ сварки чугуна

При полугорячем способе сваривания нагревают не всю деталь, а только участок, на котором будет происходить сваривание, приблизительно до 350 градусов. Такой подогрев позволяет производить более медленное остывание шва и поверхности вокруг него после сваривания. Это уменьшает возможность появления отбеленных зон и упрощает механическую обработку сваренных частей.

При таком методе можно смело использовать электроды из стали с низким содержанием углерода и с защитным покрытием или же чугунные. Если нужно сварить сквозную трещину или же край детали, желательно применить формы из графита, чтобы не допустить вытекание жидкого металла. Для более медленного остывания части после сваривания можно засыпать сухим песком. Такой способ сварки чугуна довольно часто применяется, но нужно не допускать резкого или неравномерного подогрева, чтобы не появились трещины.

Холодный метод сварки чугуна

Состав чугунных стержней для сварки.

При таком методе свариваемые детали совсем не нагревают, что гораздо упрощает сварку, но требуется использовать специальные электроды. Основными добавками для таких типов электродов являются никель и медь. Что касается никеля, то он полностью растворяется в железе, не соединяясь с углеродом, а в зоне сваривания не образуется белый чугун, поэтому в дальнейшем деталь будет легко обрабатываться. Медь не растворяется в железе, а это приведет к неоднородному шву и повышенной твердости детали.

Есть еще множество разных электродов для сварки чугуна: железно-медные, никелевые, железно-никелевые, железно-медно-никелевые. Их применяют для работы с постоянным небольшим током. Они должны быть маленького диаметра. Швы при сваривании деталей должны быть достаточно короткими, а после каждого шва делают перерывы для остывания деталей. А вот чтобы деталь при сваривании не нагревалась, для первого слоя берут электроды из стали с малым содержанием углерода и диаметром в 3 мм с покрытием из мела. А вот сила тока при таком методе сварки чугуна должна быть не больше 90 ампер.

Применение стальных электродов

Сварка чугуна с постановкой стальных шпилек.

Электроды на основе стали дешевые, но не дают качественного шва, поэтому их применяют при небольших дефектах и если деталь неответственная. Чтобы улучшить качество, на обычный стальной электрод необходимо намотать медную проволоку диаметром приблизительно до 2 мм.

Чтобы увеличить прочность при сваривании стальными электродами, нужно использовать шпильки из стали с малым содержанием углерода. Кромки лучше скашивать под углом примерно в 45 градусов, если толщина основной детали больше 5 мм. На этих кромках сверлят дырочки и делают резьбу для ввертывания шпилек. Затем выступающие части шпилек понемногу обваривают, пока не заполнится весь шов. Затем кольцевыми швами покрывают всю поверхность свариваемого участка.

Надо следить, чтобы наплавленный слой был не больше толщины основного металла, иначе могут появиться трещины. С помощью шпилек сваривают очень ответственные детали, которые работают при больших нагрузках. Чем толще деталь, тем толще берут электрод для работы.

Применение чугунных, неплавящихся и медных электродов

Виды углеродистой сварки.

Покрытие чугунных электродов в большей степени состоит из графита, мела, полевого шпата и ферромарганца. Компоненты для такого покрытия лучше замешивать на жидком стекле. На поверхности электрода нельзя допускать никаких дефектов. При работе используют в основном постоянный ток, приблизительно 60 ампер на каждый миллиметр диаметра электрода. Часто чугунные электроды не применяют, т.к. шов при холодном сваривании при их помощи получается неоднородным. Лучше чугунными электродами пользоваться при полугорячей сварке частей. Ими можно сваривать исключительно в нижнем положении и большей частью мельчайшие раковинки, сколы и трещины.

Детали из чугуна можно сваривать разными неплавящимися электродами, из вольфрама, графита или угля. Для присадочного материала можно использовать специальные литые стержни из чугуна или присадочные прутки, которые содержат никель, алюминий или медь. Чтобы защитить поверхность сварки, применяют флюс, состоящий большей частью из буры или аргона.

Для сварки деталей, работающих при небольших нагрузках или требующих плотного шва, используют медные электроды. Ими нужно сваривать небольшие детали и мелкие трещины. Электрод из меди — это специальный стержень диаметром до 6 мм, который обертывают специальной лентой или проволочкой из низкоуглеродистого типа стали. На подготовленный таким образом стержень надо нанести меловое покрытие.

Электродами из меди нужно сваривать на постоянном или переменном токе. Можно использовать комбинированные электроды, на основе стали и меди. Они дорогие, но при их использовании получается качественный шов, потому что температура электрода равна температуре плавления самого чугуна. Но дальнейшую обработку детали будет очень тяжело выполнить.

Итак, основные способы сварки чугуна электродами рассмотрены.

В итоге несложно понять, что сваривать чугун электродами возможно, хотя это и сложный процесс. При этом технология сварки чугуна может быть достаточно разнообразной. Даже небольшие отклонения от технологии могут испортить шов сварки, соответственно, и саму деталь. Поэтому перед свариванием нужно обязательно все хорошо взвесить.

moyasvarka.ru

Технология сварки чугуна

11.1. Состав и свойства

Чугун получил широкое распространение как конструкционный ма­териал в машиностроительной, металлургической и других отраслях промышленности в связи с рядом преимуществ перед многими материа­лами, среди которых ос-новные - невысокая стоимость и хорошие литей­ные свойства. Изделия, изготов-ленные из него, имеют достаточно высо­кую прочность и износостойкость при работе на трение и характеризуют­ся меньшей, чем сталь, чувствительностью к концентраторам напряже­ний. Наряду с перечисленными преимуществами из-делия из серого ли­тейного чугуна хорошо обрабатываются режущим инстру-ментом. По­следнее вместе с хорошими литейными свойствами позволяет оце-нить чугун как весьма технологичный материал.

К чугунам относятся сплавы железа с углеродом, содержание кото­рого превышает 2,11 % (2,14 %). В этих сплавах обычно присутствует также крем-ний и некоторое количество марганца, серы и фосфора, а ино­гда и другие эле-менты, вводимые как легирующие добавки для придания чугуну определенных свойств. К числу таких легирующих элементов можно отнести никель, хром, магний и др.

В зависимости от структуры чугуны подразделяют на белые и се­рые. В белых чугунах весь углерод связан в химическое соединение кар­бид железа Fe3C - цементит. В серых чугунах значительная часть углеро­да находится в структурно-свободном состоянии в виде графита. Если серые чугуны хорошо поддаются механической обработке, то белые об­ладают очень высокой твер-достью и режущим инструментом обрабатываться не могут. Поэтому белые чугуны для изготовления изделий при­меняют крайне редко, их используют главным образом в виде полупро­дукта для получения ковких чугунов. Полу-чение белого или серого чугу­на зависит от состава и скорости охлаждения.

В зависимости от структуры чугуны классифицируют на высоко­прочные (с шаровидным графитом) и ковкие. По степени легирования чугуны подраз-деляют на простые, низколегированные (до 2,5 % леги­рующих элементов), среднелегированные (2,5 ... 10 % легирующих эле­ментов) и высоколегирован-ные (свыше 10 % легирующих элементов).

Шире всего используют простые и низко­легированные серые литейные чугуны.

Главный процесс, формирующий структуру чугуна, - процесс графити-зации (выделение углерода в структурно-свободном виде), так как от него за-висит не только количество, форма и распреде­ление графита в структуре, но и вид ме­таллической основы (матрицы) чугуна. В зависимости от степени графи-тизации матрица можетбыть перлитно-цементитной (П + Ц), перлитной (П), перлитно-ферритной (П + Ф) и ферритной (Ф). Це­ментит перлита называют эвтектоидным, остальной цементит - структурно-свободным. Некоторые эле-ввменты, вводи­мые в чугун, способствуют графитизации, другие - препятствуют. На рис. 11.1 знаком "-" обозначена графитизирующая способ-

ность рассматриваемых элементов, знаком "+" задерживающее процесс графи-тизации действие (отбеливание). Как следует из приведен­ной схемы, наиболь-шее графитизирующее действие оказывают углерод и кремний, наименьшее - кобальт и медь.

Рис. 11.1. Влияние различных легирующих элементов на

процесс графитизации углерода в чугунах

Наиболее сильно задерживают процесс графитизации (оказывают отбе-ливающее действие) сера, ванадий, хром. Поэтому в серых литейных чугунах всегда содержится значительное количество кремния.

Из рис. 11.2 следует, что при определенном содержании углерода увели-чение содержания кремния при прочих равных условиях способст­вует графити-зации чугуна и уменьшению количества цементита в базо­вой структуре (П -> Ф).

Рис. 11.2. Совместное влияние углерода и кремния на структуру чугуна:

П - перлит; Ф - феррит; Ц - цементит; Г - графит

Серый чугун маркируется буквами СЧ и цифрами, обозначающими пре-дел прочности чугуна данной марки при растяжении в МПа • 10-1. Наибольшее распространение получили чугуны марок: СЧ10, СЧ15, СЧ25, СЧЗО, СЧ35. Прочность серых чугунов всех марок при сжатии зна­чительно превышает проч-ность при растяжении. Например, для чугуна марки СЧ20, имеющего предел прочности при растяжении 200 МПа, пре­дел прочности при сжатии составляет 800 МПа. Для увеличения прочно­сти чугуна графитовым включения придают шарообразную форму путем введения магния в ковш перед разливкой. При этом чугун приобретает и некоторую пластичность.

Высокопрочные чугуны маркируют буквами ВЧ и цифрами, характери­зующими временное сопротивление чугуна при растяжении в МПа • 10-1. Нап-ример, ВЧ 60 или ВЧ 40.

Ковкие чугуны маркируют буквами КЧ и цифрами, обозначающими вре-менные сопротивления при растяжении (МПа • 10-1) и относительное удлине-ние (%). Примерами марок ковких чугунов могут служить КЧ 30-6; КЧ 33-8; КЧ 35-10; КЧ 37-12 с ферритной металлической основой и КЧ 45-7; КЧ 50-5 и

КЧ 60-3, имеющие перлитную основу.

Структура чугуна в большой степени зависит от скорости охлажде­ния. Например, при постоянстве суммарного содержания углерода и кремния, а так-же других элементов, входящих в его состав, можно полу­чить ферритный, пер-литный, а также перлитно-ферритный чугун.

studfiles.net

Сварка чугуна | Строительный справочник | материалы - конструкции

Технология сварки чугуна

Сплавы железа, содержащие более 2% углерода, называют чугунами. Свариваемость и свойства сварных соединений во многом определяются составом чугуна и его структурой. Чугуны различают по форме графита, содержащегося в сплаве. Физические свойства чугуна указывают в его маркировке. Так, индекс «СЧ» указывает, что чугун серый, механические свойства которому придает углерод, находящийся в несвязанном состоянии с кристаллами углерода пластинчатой формы. Серый чугун чаще всего применяют для изготовления конструкций. Высокопрочный чугун маркируют индексом «ВЧ». Графит в этом виде чугуна присутствует в шаровидной форме, которая формируется за счет введения магния.

Длительный отжиг чугуна придает графиту хлопьевидную форму, что позволяет ему находятся в свободном состоянии. Это способствует увеличению пластичности основного материала, и такой чугун называют ковким, обозначая индексом «КЧ». Белый чугун («ВЧ»), содержит углерод в виде химического соединения, называемого цементитом. Цементит придает чугуну высокую твердость и хрупкость, что накладывает ограничения на его применение в конструктивных целях.

Технологию, режимы и материалы сварки чугунных конструкций подбирают в зависимости от вида чугуна и условий эксплуатации свариваемой конструкции. Сварку можно выполнять как холодным, так и горячим методами. При сварке чугуна появляются определенные трудности, выраженные в охрупчивании сварного соединения и образовании трещин, являющихся следствием остаточных напряжений и деформаций. Для борьбы с этими явлениями применяют предварительный и сопутствующий подогрев, обеспечивающий нужную структуру сварного соединения.

Процесс подготовки свариваемых поверхностей практически не отличается от ранее рассмотренных вариантов и включает в себя очистку деталей, разделку кромок и т.д. Для того, чтобы в процессе сварки было легче уберечь расплавленный металл от вытекания, сварку лучше выполнять в нижнем положении с формовкой сварочной ванны. Сварка требует повышенного внимания, так как образование на поверхности сварочной ванны тугоплавких окислов способствует появлению непроваров.

Сварку чугуна выполняют стальными, никелевыми, железно-никелевыми, медно-никелевыми и медно-железными электродами.

Стальные электроды ЦЧ-4 состоят из проволоки на основе низкоуглеродистой стали с карбидообразующим покрытием. Электроды УОНИ-13/45 имеют защитно-легирующие покрытия. Как правило, сварку стальными электродами выполняют для неответственных чугунных изделий небольших размеров и с малым объемом наплавки. Технология такой сварки обычно не предусматривает послесварочную механическую обработку. Сварку ведут небольшими (100 — 120 мм) участками, с остановками для остывания до температуры 60 — 80°С.

Железно-никелевые электроды ОЗЖН-1 применяют для сварки отдельных небольших дефектов на обрабатываемых поверхностях из серого и высококачественного чугуна. Наплавленный этими электродами металл имеет высокую прочность и плотность и хорошо обрабатывается механическими методами.

Медно-железные электроды ОЗЧ-2 с покрытием в виде сухой смеси типа УОНИ-13 (50%) и железного порошка (50%), защищенными и жидким стеклом, применяют для заварки дефектов на отливках, которые играют ключевую роль в механизмах и конструкциях. Сварка электродами данного типа не предусматривает чрезмерного разогрева свариваемых поверхностей. По окончании сварки швы проковывают в горячем состоянии. Проковка снижает возникающие напряжения в швах и уменьшает опасность возникновения трещин.

Никелевые электроды ОЗЧ-З чаще всего применяют в местах с повышенным трением, так как покрытие, выполненное ими, обладает высокой твердостью и стойкостью на истирание.

Медно-никелевые электроды МНЧ-1 и МНЧ-2, наоборот, дают мягкую, хорошо обрабатываемую поверхность. Ими пользуются тогда, когда поверхность после сварки требует тщательной обработки. Сваренная поверхность не применяется в местах, где имеется повышенное трение. Сварку следует вести с перерывами в работе, не допуская перегрева. Швы после сварки проковывают в горячем состоянии.

Горячая сварка предусматривает предварительный подогрев свариваемых деталей до температуры 600 — 800°С, что снижает опасность появления внутренних напряжений и Деформаций. Так как горячая сварка требует наличия специального оборудования (муфельные печи и т.д.), то в условиях домашних мастерских применяется крайне редко, хотя качество соединения при этом получается выше. Процесс горячей сварки ведут непрерывно при больших величинах тока, что позволяет поддерживать большой объем сварочной ванны.

Способы сварки чугуна

Сварка чугуна применяется в ремонтных целях и для изготовления сварнолитых конструкций. К сварным соединениям чугунных деталей в зависимости от типа и условий эксплуатации предъявляют требования по механической прочности, плотности (водонепроницаемость, газонепроницаемость) и обрабатываемости режущим инструментом. Обеспечить эти требования при сварке весьма сложно из-за физико-химических особенностей чугуна.

Трудности, возникающие при сварке чугуна, обусловлены, как правило, низкой стойкостью металла сварного соединении против образования трещин плохой его обрабатываемостью на механических станках.

Низкая стойкость основного металла и металла околошовной зоны против образования трещин характерна для чугуна пониженным запасом деформационной способности (пониженная прочность и пластичность).

Указанные особенности чугуна являются следствием нарушения сплошности его металлической основы включениями графита, а также склонностью его к отбелке и закалке даже при небольших скоростях охлаждения. Эти свойства чугуна определяются высоким содержанием углерода в нем.

Соединение чугунных деталей между собой выполняют газовой сваркой, пайкой, термитной сваркой, литейной сваркой, дуговой сваркой и электрошлаковой.

Сварку ведут без подогрева (холодный способ сварки),с местным подогревом и с общим подогревом всего изделия. Для дуговой сварки используют угольные, графитовые, стальные и легированные электроды, а также электроды из цветных металлов. Подготовку мест под сварку выполняют механическим путем или огневым способом. Для удержания расплавленного металла сварочной ванны (чугун жидкотекуч) применяют специальиые формовки. Назначение формовки — удерживать расплавленный металл. Формовочная масса имеет следующий состав: кварцевый песок, замешанный на жидком стекле 40%, формовочная земля 30% и белая глина 30%.

Подготовленная к сварке деталь подвергается общему или местному подогреву до температуры   350 — 450º С. Иногда для особо сложных деталей  подогрев производят до температуры 550—600° С.

Сварку выполняют как на переменном, так и на постоянном токе. Величину тока подбирают из расчет 50—90 А на 1 мм диаметра электрода.

Использованы репродукции http://welding.su/gallery/

build.novosibdom.ru

Сварка чугуна - технология, способы, выбор электродов, подготовка

Сваривание большей части стальных изделий в бытовых условиях не представляет особой сложности, если есть необходимое оснащение. Однако если вам необходимо осуществить сварку чугунных деталей, ситуация осложняется. Главная проблема заключается в низком качестве сварочного шва, обусловленном тем, что материал насыщенно закаляется в области соединения свариваемых изделий.

По сути, этот металл представляет собой железо — углеродное соединение. Концентрация углерода составляет 2,14 %. Это негативно отражается на качестве соединения.

Сварка чугунных изделий осложняется тем, что:

• образуются трещинки, поры;
• при обрабатывании появляются каленые структуры, инструмент быстро затупляется;
• тонкий металл разрушается при перегревании.

Чугун может быть:

• Белый (графитный). Его нельзя сваривать из-за того, что он хрупок и тверд. При этом белый чугун можно шлифовать.
• Серый (цементированный). Имеет высокую прочность, ковок. Его несложно обрабатывать. Сваривание серого чугуна ограниченно.

Технологические особенности процесса

Чугун считается распространенным конструкционным металлом, дешевым, хорошо обрабатываемым, располагающим высокими литейными характеристиками. Так как он хрупок, множество деталей, производимых из него, не обладают достаточной прочностью.

Практикующие сварщики считают, что низкая свариваемость металла обусловлена его структурой. Металл, имеющий тонкодисперсный серый излом, легче обрабатывать, чем тот, у которого излом темный с крупными зернами. Сварить чугун, который промаслен либо попал под действие агрессивных сред практически невозможно.

По своему составу, параметрам и структуре чугун причисляют к металлам ограниченного сваривания. Ввиду этого необходимо принимать во внимание следующее:

1. Это текучий металл. Сваривать его необходимо в нижнем положении.
2. Если углерод выгорит, в сварочном соединении появятся поры.
3. Малая пластичность создает внутри металла значительные напряжения, а снаружи – трещинки.
4. В расплавившемся состоянии металл при окислении формирует тугоплавкое соединение. Его температура расплавления больше, чем у чугунного материала.

Основная трудность, сопровождающая сварку чугуна, заключается в его растрескивании. Рабочие, обрабатывающие данный металл, тщательным образом изучают его состав, определяют концентрацию углерода. Выбрав подходящий метод сваривания, возможно избежать негативных последствий.

Технологически с растрескиванием борются, предупреждая перегревание обрабатываемого металла при сваривании. Для этого используют особые электроды небольшого размера, проводят сваривание слабым током, уменьшают напряжения, возникающие из-за усадки соединений либо наплавки.

Способы сваривания

Способ сварки по чугуну подбирается при учете качества и прочности создаваемого шва. В настоящее время применяется три основных метода.

Технология горячей сварки

Горячий метод сваривания используют на производстве. Он позволяет надежно соединять даже те детали, которые сделаны из разных металлов. В данный способ входят такие стадии:

1. Механическое обрабатывание изделия. Выполняется расширение трещины, устранение деформаций.
2. Формовка деталей. Поверхность, которая обрабатывается, помещается особую форму из графита. Это необходимо для того, чтобы исключить вытекание металла при термообработке.
3. Сваривание. Осуществляется с применением литых электродов. Перед этим изделие разогревают до 300 – 650 градусов. Можно использовать порошковую проволоку с керамическим стержнем.
4. Процедура охлаждения.

Технология сварки чугуна горячим методом обеспечивает создание высококачественного однородного соединения. Ее возможно выполнить лишь на производстве, то есть на промышленном предприятии. Для этого необходимы особые электродные элементы, специальная проволока.

Холодный способ

Холодная сварка чугуна электродом в домашних условиях весьма распространена сегодня. Плюсом данного метода считается то, что не нужно использовать дополнительное оснащение. При создании соединения применяют электроды, сделанные из:

• меди с железом;
• меди с никелем;
• железа с никелем;
• стали;
• чугуна.

Для наплавки укладываются валики сварочного соединения. При применении электродных элементов из стали обязательно нужно устанавливать шпильки, делающие шов прочнее. Железные, никелевые электроды для сварки чугуна используются, чтобы исправлять незначительные дефекты.

При холодном сваривании исправляются серьезные повреждения деталей. Для этого применяют электродные элементы из чугунного материала, покрытые графитовым слоем.

Технология газоплазменной сварки

Данный метод обычно применяют для того, чтобы создать высокопрочный сварочный шов, слегка проварив при этом деталь. Газоплазменное сваривание предполагает множество применяемых режимов, влияющих на финальный результат. Качество соединения зависит от:

• режимов подачи напряжения;
• техники создания шва;
• силы электрического тока;
• скорости прохождения.

Техпроцесс газоплазменного сваривания деталей предполагает такие рабочие характеристики:

• дуговое напряжение – от 18 до 21 В;
• сила тока – от 100 до 120 А;
• скорость – не более 1200 см/ч.

Процедура осуществляется посредством сварочной проволоки 09Г2СА либо ПАНЧ 11, имеющей радиус 0,5 миллиметра.

Выбор электродов

Как сваривать чугунные детали инвертором? Для этого необходимо использовать особые электродные элементы. Проволока должна нормально взаимодействовать с основным материалом, при этом не должно выделяться углерода и образовываться пор. Сегодня популярные такие электроды:

• ЦЧ-4;
• МНЧ-2;
• ОЗЧ-2;
• ОЗЖН-1.

В них содержатся никелевые и медные компоненты, препятствующие выделению углерода. Кроме того, характеристики данных электродов обеспечивают формирование высокопрочного соединения, которое способно переносить нагрузки на разрыв/излом.

Как заварить чугун, если нет возможности приобрести подходящие электроды? Можете сделать их собственноручно. Намотайте на обыкновенные электроды проволоку из меди. Витки нужно укладывать поплотнее, однослойно. Начинайте наматывать проволоку с того конца, который станет гореть. Радиус проволоки должен равняться 0,25-0,5 миллиметрам. При горении дуги плавятся стержень и проволока. Электродная обмазка защищает сварную ванну от наружных воздействий.

Как подготовить металл к свариванию холодным способом

Перед тем как варить чугун электросваркой, его необходимо приготовить. Сначала требуемый участок очищается болгаркой с лепестковым кругом либо иной подходящей насадкой.После очистки верха поверхность обязательно обезжиривается бензином либо иным растворителем. Если вы хотите избавиться от трещины, почистите чугун до ее конца, просверлите отверстие радиусом пять миллиметров.

Электродуговое сваривание инвертором может выполняться как послойно без использования опор, так и с применением стальных шпилек. Их величина строго регламентирована, к примеру, радиус шпилек не может быть больше 20% от толщины чугуна. Шпилька не должна выступать над чугуном более чем на 4 – 6 миллиметров. Промежуток между шпильками не может превышать двенадцать их радиусов.

Выполняя разделку кромок, помните, что срез в области соединения металлических деталей не должен быть острым. Лучше всего, если он будет иметь сферический вид. Фаски снимаются посредством напильника/наждака/болгарки. Если появляется острая кромка, ее затупляют посредством специального инструмента.

Резание чугунных деталей

Способы резания подразделяются на механические и термические. Резать металл возможно одним из следующих методов:

• Болгарка. Данный метод прост и доступен. Недостатком считается прямое прохождение реза.
• Труборезы. Эти предметы отлично подходят для обработки трубных изделий.
• Сабельная пила.
• Электродный элемент.
• Газокислородное резание. При использовании данного способа качество резания значительно повышается.
• Передвижное устройство «Термический резак 2М» (весит меньше пяти килограмм).
• Кислородно-копьевое резание, плазменная резка.

Обычно домашние мастера применяют болгарку. Кроме того, часто используются различные марки электродов для сварки чугуна.

Правила безопасности

Выполнение обработки чугунных деталей предполагает следование технике безопасности. Необходимо принимать во внимание следующее:

1. Электрическая сварка чугунных деталей в бытовых условиях должна осуществляться в помещении, которое нормально освещено и проветривается.
2. Прибор должен быть обязательно заземлен.
3. Чугунный материал довольно негативно реагирует на быстрое охлаждение. Нужно предотвращать соприкосновение чугунных изделий с какой-либо влагой.
4. В обязательном порядке используйте специальную защитную одежду: перчатки, очки, спецовку. В противном случае вы можете получить травму. Ожог от расплавленного металла – это очень серьезно, лучше не доводить до такого.

При сваривании чугунных изделий действуют те же правила безопасности, что и для прочих деталей. Рабочий должен соблюдать правила безопасного использования электросварного оснащения. Чтобы подробнее ознакомиться со свариванием чугунного материала, посмотрите соответствующее видео. На них вы увидите, как на практике осуществляется сваривание чугунных деталей.

oxmetall.ru

Качественная сварка чугуна - проблемы, технология и выбор способов сварки

Что такое чугун и почему его так тяжело сваривать?

Чугун – сплав железа с углеродом (содержание углерода >2%) и другими химическими элементами, играет важную роль в современной металлургии и машиностроении. Изделия из него прочны, обладают хорошей износостойкостью, устойчивы к трению, а так же хорошо поддаются обработке режущим инструментом. Все это, а так же низкая стоимость и отличные литейные свойства делают чугун очень популярным материалом.

Особые навыки и умения требуются для обработки чугуна

Однако, этот металл очень хрупок, и эта хрупкость – причина больших проблем. Нагрев чугуна сильно меняет его структуру, поэтому сварка (и в особенности холодная сварка) чугуна является делом очень непростым. Между тем, при ремонте чугунных изделий, создании сварочно-литых конструкций и исправлении брака в литье сварка чугуна просто необходима.

Основные проблемы при сварке.

Проблемы возникают разные, но все они ведут к одному результату – ослаблению прочности шва до неприемлемых значений и невозможности использовать деталь по назначению.

• Сварные швы чугуна подвержены очень быстрому охлаждению. При охлаждении в зоне шва образуется белый чугун, который почти не поддается механической обработке. Он испортит внешний вид детали и механические свойства шва. Убрать его будет очень трудно.
• Чугун, как уже говорилось выше, хрупкий металл, и при неравномерном нагреве в процессе сварки он сильно меняет свою структуру. Из-за этого в швах могут образоваться трещины, и это будет являться браком, так как прочность такого шва будет низкой.
• Чугун – жидкотекучий металл, и удержать его в сварочной ванне – задача не из легких. Расплескивание металла не только осложнит процесс сварки, но может так же стать причиной серьезных ожогов. В случае выброса большого количества металла даже спецодежда вряд ли защитит от травмы.
• При сварке чугуна выделяется большое количество газов, это ведет к образованию пор на шве и нарушению его целостности.
• Из-за окисления кремния при сварке иногда возникают так называемые тугоплавкие оксиды. Температуры сварочной дуги недостаточно, чтобы их прожечь, появляются непровары. Внешне такой шов выглядит нормально, но его надежность оставляет желать лучшего.

Подготовка чугуна к сварке. Требования к качеству швов.

Чтобы избежать проблем, описанных выше, при сварке чугуна, необходимо соблюдать следующие правила:

•  Поверхность под сварку должна быть чистой – удалите с нее все следы грязи, налета, масла, копоти, жира. Обезжирьте поверхность спиртом или специальным составом. Поверхность должна быть сухая.
• Поверхность должна быть гладкой – если на ней есть бугры, неровности, их можно удалить механическим способом.

Эти подготовительные меры помогут избежать растрескивания чугуна и получить хорошее качество сварных швов.

Что такое качественный сварной шов? Сварные швы должны быть непроницаемыми, обладать необходимыми механическими свойствами, быть прочными, одноцветными, поддаваться механической обработке. Сварные швы не должны иметь трещин, бугров, пор, пузырей. Подробные требования к сварным швам изложены в технологических процессах.

В зависимости от этих и других требований, а так же от вида свариваемых изделий, объема работ и технологических возможностей выбирается наиболее подходящая технология сварки чугуна:

• Холодная сварка чугуна (без подогрева)
• Горячая сварка чугуна (с подогревом)

Немного о холодной сварке.

Холодная сварка чугуна – сварка без предварительного нагрева детали. Она может осуществляться электродами, аргоновой дугой, либо полуавтоматом. Самым простым и наиболее распространенным способом является холодная сварка чугуна электродами. Для этого можно использовать электроды на никелевой, стальной и медной основе. Электроды на медной основе изготавливаются из сплава олова или алюминия. Первые помогают получать пластичные швы, удобные для дальнейшей обработки, а вторые – увеличивают прочностные характеристики шва. А с помощью стальных электродов можно получить шов, который вообще не поддастся механической обработке. Все эти моменты необходимо учитывать при выборе материалов.

Следующий способ холодной сварки – аргоновая дуга. Лучше всего для сварки чугуна подходят никелевые присадочные прутки. Способ довольно дорогой, и чтобы сэкономить, часто используют алюминиево-бронзовые прутки. Они дешевле, но их применение ограничено: если деталь будет подвергаться тепловому воздействию, их применять нельзя! И не стоит забывать о специальных средствах защиты – испарения, образующиеся во время соединения металла аргоном, очень вредны для здоровья. Если есть возможность, используйте маски или респираторы с принудительной вентиляцией.

Так же холодная сварка чугуна возможна и полуавтоматическими машинами. Для полуавтоматической обработки чугуна используют следующие типы проволок и смеси газов:

• Кремний-бронзовая проволока с защитой из аргона и гелия (50% + 50%)
• Никелевая проволока с защитой из аргона (100%)
• Стальная проволока с защитой из аргона и углекислого газа (80% и 20%)

Независимо от выбранного способа холодной сварки, существуют общие требования – своеобразная инструкция, которая поможет получить отличный результат:

• Детали должны быть чистыми (это правило действует не только при сварке чугуна)
• Швы необходимо простукивать молотком (для снятия остаточных напряжений)
• Сварку нужно проводить низкими токами и на коротких участках (идеальная длина шва – не более 30 мм).
• После окончания работ необходимо, чтобы изделие остывало постепенно.
• Не забывайте об общих требованиях безопасности — рабочее место должно быть хорошо освещено и оборудовано вентиляцией, а у вас должна быть вся необходимая спецодежда.

Сварка чугунных изделий с подогревом

Холодная сварка чугуна применяется главным образом при мелком ремонте, когда нет возможности организовать полноценный технологический процесс. Этот вид сварки дает хорошие результаты, но требует осторожности, так как есть большой риск испортить деталь. Преимуществом холодного метода является возможность работать в одиночку.

Сварка с подогревом – уровень «Мастер»

Идеальной с точки зрения получения качественного результата при сварке чугуна является горячая сварка. Она позволяет в корне пресечь такие неприятности, как растрескивание швов, появление белого чугуна и образование пор. Горячая сварка чаще всего используется на крупных предприятиях, где есть необходимое оборудование: нагреватели, печи, изоляционные камеры, а так же грузоподъемные механизмы.

Технологический процесс горячей сварки довольно сложен. Суть его в том, чтобы обеспечить нагрев детали до определенной температуры и поддержание этой температуры в процессе обработки. Инструкция довольно проста:

• Нагреть деталь до 600 градусовВести сварку высокими токами
• Обеспечить равномерное постепенное охлаждение детали (для этого ее можно накрыть специальным материалом, поместить в печь или просто в песок).

Можно нагреть деталь до температуры 300-400 градусов. Такая сварка называется полугорячей.

Температура — не выше 750 градусов по Цельсию. Иначе чугун начнет плавиться. Подача тепла — равномерная. Резкие скачки температуры приведут к растрескиваниям металла и деталь будет безнадежно испорчена.

Для горячей сварки используются чугунные или угольные электроды. Это позволяет получить в шве металл, идентичный тому, из которого изготовлена деталь и придает шву хорошие механические свойства.

Горячую сварку, в отличие от холодной, ведут большими токами и непрерывно, до окончания заварки дефекта, либо завершения шва. При больших объемах работают попеременно два сварщика. Чем непрерывнее шов – тем он лучше.

Выбор режимов сварки зависит от толщины металла. Чем толще металл – тем больше сила тока и диаметр используемых электродов. Рекомендуемые диаметры электродов и силы тока представлены в таблице 1.

Таблица 1

Толщина металла (мм)	Диаметр электрода (мм)	Сила тока (А)
6–10	8–10	280–350
10–20	10–12	300–400
20–30	12–16	350–500
30 и более	16–18	350–600

Вот, пожалуй, основные способы сварки чугуна. Можно сделать вывод, что сварка чугуна – процесс хоть и сложный, но отнюдь не невозможный. При правильном подходе к делу нет ничего, что могло бы помешать вам получить качественный результат. Надеемся, данная статья была вам полезна. Свои отзывы, пожелания, предложения вы можете написать в комментариях!

zavarimne.ru

---

•
  Ванна и туалет совмещенные фото как оформить
•
  Заливка отмостки своими руками
•
  Теннисный стол размеры стандарт
•
  Дровяной котел отопление
•
  Монтаж жалюзи горизонтальных
•
  Ванна и туалет совмещенные фото как оформить
•
  Теплые откосы
•
  Технониколь рулонная черепица отзывы
•
  Зодчий альпиец 3
•
  Как самостоятельно составить смету на ремонт квартиры
•
  Чтобы не плакали окна
