Теплообменник для горячей воды – незаменимый элемент в системе отопления частного дома. Именно он передает тепло холодной воде, тем самым нагревая ее и обеспечивая жильцов бесперебойным горячим водоснабжением. От продуктивности работы теплообменника напрямую зависит не только комфорт домочадцев, но и долговечность обогревательных приборов, поэтому очень важно, чтобы агрегат был выполнен качественно. Ввиду этого многие задаются вопросом: стоит ли мастерить теплообменник своими руками или лучше не рисковать и приобрести уже готовый? Первый вариант, безусловно, сложнее, но он вполне реализуем, если детально разобраться, как сделать теплообменник: материалы, конструктивные особенности, монтаж – обо всем этом и не только пойдет речь далее.

Особенности и функции теплообменника

Прежде чем рассматривать основные моменты изготовления и монтажа теплообменника для горячей воды, абсолютно не лишним будет узнать, что же собой представляет этот агрегат и для чего он нужен.

Теплообменник – техническое устройство, соединяющее между собой два теплоносителя: холодный и горячий. Как правило, он имеет вид обычной трубной конструкции. Между носителями беспрерывно осуществляется передача тепла – от холодного к горячему, благодаря чему дом и обеспечивается горячей водой. Причем у теплообменника нет собственного источника тепла – он использует энергию, поступающую от системы отопления.

Таким образом, главная функция агрегата – подогрев холодной воды и получение на выходе горячей. Эффективность выполнения этой функции зависит от трех факторов:

• температурная разница между двумя теплоносителями;
• габариты теплообменника и, следовательно, площадь контакта носителей;
• материал, из которого изготовлен теплообменник.

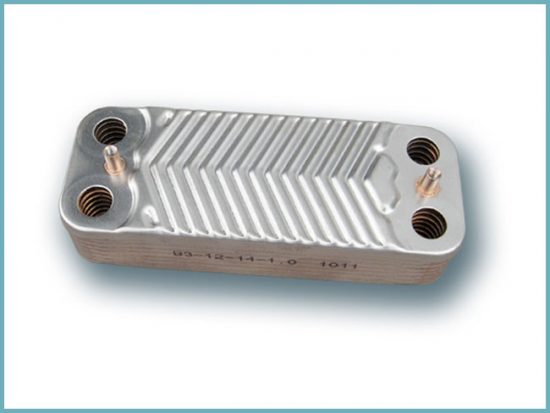

Пластинчатый теплообменник

Последний фактор важен не только в плане эффективности агрегата, но и в вопросе его изготовления и монтажа. Для выполнения теплообменника может использоваться пластик, сталь и чугун. Первый материал не всегда эффективен ввиду своей низкой теплопроводности. Что касается выбора между сталью и чугуном, то здесь следует сравнить характеристики двух материалов, чтобы определиться с наиболее подходящим.

Чугунный теплообменник

Плюсы тепловых агрегатов из чугуна:

• Высокая теплопроводность – чугунные элементы быстро нагреваются и эффективно передают тепло от одного носителя к другому.
• Медленное остывание – теплообменники из чугуна долгое время остывают, что дает возможность сэкономить на работе отопительной системы.
• Долговечность – чугун устойчив к воздействию слабых кислот и к образованию накипи, поэтому он менее подвержен коррозии, нежели многие другие металлы, что и обеспечивает длительный срок службы теплообменника.
• Возможность увеличения функциональности – уже после установки агрегата к нему можно нарастить новые чугунные секции, тем самым увеличив мощность теплового оборудования.

Минусы чугунных теплообменников:

• Громоздкость – чугунные агрегаты отличаются внушительным весом, что усложняет их эксплуатацию и обслуживание. При этом, чем больше масса теплообменника, тем выше его мощность.

Совет. Обязательно учитывайте вес чугунного теплового прибора при выборе места для его установки – важно, чтобы монтажное основание было очень прочным.

• Хрупкость – несмотря на большой вес, агрегаты из чугуна боятся механических ударов: они быстро обзаводятся трещинами, сколами и прочими деформациями.
• Низкая устойчивость к температурным перепадам – хоть чугун и выдерживает максимально высокие температуры, от резких термических изменений на поверхности теплообменника могут появляться трещины, что чревато значительным снижением его работоспособности.

Стальной теплообменник

Преимущества приборов из стали:

• Повышенная теплопроводность – как и чугун, сталь оперативно нагревается и отлично передает тепло холодному носителю.
• Низкий вес – стальные теплообменники не утяжеляют общую систему отопления, поэтому их можно использовать для обеспечения горячего водоснабжения в домах большой площади.
• Ударопрочность – стальные конструкции очень крепкие, поэтому им не страшны механические повреждения.
• Устойчивость к термическим изменениям – сталь без последствий выдерживает резкие перепады температур внутри системы.

Недостатки стальных теплообменников:

• Восприимчивость к коррозии – для стали характерна низкая устойчивость к кислотным средам, что значительно сокращает срок эксплуатации теплообменника.
• Невозможность увеличить мощность устройства путем добавления новых секций.
• Быстрое остывание – сталь быстро отдает температуру, что увеличивает расходы на топливо.

Совет. Для изготовления качественного и долговечного теплообменника рекомендуется использовать трубы из жаропрочной стали диаметром не меньше 32 мм и толщиной стенки 5 мм и более.

Изготовление теплообменника

Конструктивно теплообменники для горячей воды могут быть двух видов: внешние и внутренние. К первым относятся подкова и змеевик. Подкова очень легка в исполнении, но не отличается высокой мощностью: для ее изготовления нужно просто сварить две чугунные или стальные трубы – в результате вы получите агрегат с маленькой площадью контакта носителей и, следовательно, с низкой мощностью нагрева поступающей холодной воды.

Более удачным вариантом внешнего теплообменника будет змеевик – он изготавливается посредством сварки нескольких труб: чем больше труб вы используете, тем мощнее будет агрегат.

Внутренний теплообменник представляет собой бак, в который помещается трубка, нагревающая поступающую в нее воду. Чтобы смастерить такой прибор своими руками, вам понадобится:

• стальной бак для воды;
• стальная или чугунная трубка;
• анод;
• регулятор мощности.

Изготовление теплообменника не займет много времени: скрутите трубку в спираль, закрепите ее на стенках бака, а затем сделайте в емкости два выхода: нижний – для холодной воды, верхний – для горячей.

Наружный теплообменник

Монтаж теплообменника

Когда все компоненты готовы, можно приступать к монтажу теплообменника. В случае с внешним агрегатом работа выполняется следующим образом:

• на входе и выходе сваренной конструкции нарежьте резьбу;
• с помощью муфты соедините вход теплообменника с системой отопления
• используя аналогичную муфту, соедините выход теплообменника с трубой горячего водоснабжения.

Внутренний теплообменник монтируется по такой схеме:

• вблизи батарей отопления установите бак с трубкой-термонагревателем;
• рядом с трубкой внутри бака установите анод;
• через нижний выход проведите в бак трубу отопительной системы, а через верхний – трубу, которая будет забирать холодную воду.

По желанию можете подключить к нагревательной трубке регулятор мощности, а к нему – термостат для управления температурой нагрева воды.

Важно! Верх и низ стального бака должны быть запаяны, чтобы предостеречь попадание в емкость воздуха, который будет забирать температуру, предназначенную для нагрева воды.

Как видим, даже столь сложный агрегат системы отопления, как теплообменник для горячей воды, вполне реально соорудить и установить своими руками. Главное – детально продумать каждый шаг: от выбора материала до финального подключения. Так что не пренебрегайте предложенной вам инструкцией – она поможет избежать ошибок в обеспечении собственного дома бесперебойной горячей водой.

Как изготовить теплообменник змеевик: видео

Теплообменник для системы отопления: фото

sandizain.ru

для чего он нужен в частном доме и как осуществить его подбор и расчет своими руками

Теплообменник для горячей воды от отопления — самый экономичный вариант организации горячего водоснабжения частного дома.

Теплообменник увеличивает эффективность отопления, обеспечивает бесперебойное снабжение дома горячей водой — и все это делается одновременно.

...

Вконтакте

Facebook

Twitter

Google+

Мой мир

Что это такое

Что такое теплообменник для горячего водоснабжения — это устройство, в котором производится обмен тепловой энергией между двумя раздельными средами. Говоря проще, горячая вода, находящаяся в одной емкости, нагревает холодную воду, находящуюся в другой, причем, между собой эти емкости не сообщаются. Простым примером прибора можно назвать трубу с холодной водой, которая помещена в трубу большего диаметра с горячей водой.

Вода в меньшей трубе начнет нагреваться, стремясь уравнять температуру с внешней средой. Теплообменник для ГВС принцип работы его не меняется при любом типе устройства.

Для поддержания процесса в стабильном режиме обе жидкости движутся (циркулируют) с определенной скоростью, что позволяет получить устойчивый постоянный процесс.

При правильной конструкции и точной настройке скорости циркуляции обеих жидкостей потери тепла сводятся к минимуму.

Применение аппарата позволяет использовать один источник нагрева для систем отопления и ГВС одновременно, снижая тем самым количество оборудования и расходы на теплоноситель. Прибор для горячего водоснабжения частного дома выгоден тем, что позволяет добиться большей автономности жилища и уменьшить зависимость от сетевых ресурсов.

Обратите внимание! Этот аппарат не является самостоятельным нагревателем, для работы ему требуется теплоноситель, уже имеющий нужную температуру среды.

Для чего нужен

Теплообменник в системе отопления и ГВС может выполнять несколько функций:

• Нагрев воды для бытовых нужд (системы отопления и ГВС).
• Стабилизация работы (подогрев теплоносителя от горячей воды в собственном котле).

Отопление дома непосредственно через теплообменник требует наличия теплоносителя со стабильной и регулируемой температурой. Если использовать прямой подогрев теплоносителя в котле, температура будет постоянно меняться, добиться нужной степени нагрева будет очень сложно.

Решает эти проблемы аппарат, в котором регулировка параметров теплоносителя осуществляется плавно и эффективно.

Наличие горячего теплоносителя дает возможность нагрева воды для бытовых нужд.

Учитывая, что вода движется независимо друг от друга, можно использовать тепло одной системы для нагрева другой без всяких ограничений. Эта функция выполняется аппаратом, который осуществляет передачу тепловой энергии от теплоносителя к воде из системы отопления и ГВС, делая ее независимой от окружающих сетей и снимая зависимость от компаний-поставщиков.

Важно! Теплообменник для отопления частного дома — многоплановый механизм, позволяющее значительно экономить на горячем водоснабжении.

От каких факторов зависит эффективность

На работоспособность влияют несколько факторов:

• Конструкция устройства.
• Режим работы, температура отдающего теплоносителя.
• Величина потерь тепла или, проще, состояние внутренней поверхности трубок (отсутствие накипи или наслоений, работающих как теплоизолятор и снижающих способность к принятию или отдаче тепловой энергии).

Поскольку устройство выбирается на стадии проектирования и монтажа, а режим работы устанавливается при настройке системы отопления в целом, то наиболее важным фактором становится борьба с потерями. Для этого теплообменник бытовой периодически промывают и очищают с помощью различных средств, которых достаточно в продаже.

Для удаления накипи применяют кислотные составы, а жировые отложения очищаются с помощью каустической соды. После очистки устройство тщательно промывают и вновь подключают к оборудованию. Другим средством, осуществляющим профилактику и снижающим степень загрязнения, являются фильтры. С их помощью отсеиваются посторонние частицы, взвесь, жировые соединения. При этом, фильтры также подлежат периодической промывке или замене.

Обратите внимание! На отложение солей или появление накипи на стенках или поверхностях устройства в большой степени влияет скорость движения воды. Чем она выше, тем меньше возможность образования наслоений, но при этом снижается работоспособность. Теплообменник для каждого дома нуждается в правильном выборе режима работы.

Классификация

Вне зависимости от модели, они делятся на стальные и чугунные. Такое деление возникло в процессе развития и формирования систем отопления и водоснабжения.

Традиционно использовались чугунные устройства, поскольку их было легче производить — отливка производилась быстрее и обходилась дешевле, чем изготовление стальных деталей, их сборка, герметизация и т.д.

Кроме того, отсутствие или дороговизна нержавеющих сталей не оставляла никаких вариантов.

Со временем возможности материалов уравнялись, а производственный процесс позволил изготавливать изделия любой сложности из нержавейки. При этом, от чугуна как материала не отказались, так как простота и скорость литьевого производства сохранили свою привлекательность. И по сей день приборы из обоих материалов производятся, активно используются.

Чугунный

Теплообменники из чугуна отличаются большим весом и массивностью. Отливка корпусов с тонкими стенками сложна и ненадежна, поэтому чугунный аппарат всегда значительно тяжелее, чем стальной. Кроме того, отрицательным свойством материала является его хрупкость.

При резких механических или термических воздействиях — ударах, резком заполнении холодного корпуса горячей водой — механизм может треснуть, что не поддается ремонту.

При этом, обычно чугунные корпуса имеют секционное строение, что позволяет изменять размеры и мощность устройства и удалять вышедшие из строя секции. Чугун подвержен коррозии, появлению на внутренней поверхности накипи. Эффективность теплоотдачи у таких механизмов довольно высока, хотя снижена возможность оперативного изменения режима работы.

Стальной

Стальные (нержавеющие) приборы полностью лишены недостатков своих чугунных собратьев. Они прочны, не разрушаются от ударов и резких перепадов температуры, в гораздо меньшей степени подвержены коррозии

(на нержавейку воздействует только электрохимическая коррозия). Сборка их производится прямо на заводе, что осложняет их ремонтопригодность.

Теплоотдача стали высока, она быстро набирает или отдает тепло, что при активных режимах использования может привести к усталостным напряжениям металла, появлению трещин или выходу прибора из строя.

Наиболее распространен пластинчатый теплообменник для отопления, представляющий собой набор плоских пластин с каналами для прохода греющей и нагреваемой среды. Большая площадь пластин способствует эффективной передаче тепла.

Типы моделей

Установлены приборы могут быть в разных точках, что влияет на их эффективность, а также требует различного конструктивного решения. В зависимости от вида и модели источника нагрева могут быть использованы разные типы:

Внутренние

Теплообменники, находящиеся непосредственно в нагревательных устройствах — котлах, печах и т.д. Установка в такой точке дает максимальную эффективность, так как практически отсутствуют потери на нагрев корпуса, на охлаждение теплоносителя во время транспортировки от нагревателя до аппарата.

Чаще всего такие устройства встроены в котел уже на стадии производства, что упрощает задачи по монтажным или наладочным работам — требуется лишь настройка оптимального режима функционирования.

Внешние

Внешние теплообменники устанавливаются отдельно от источника тепла. Такой способ применяется при невозможности или значительной удаленности источника от системы отопления. Например, если в доме используется отопление от сети ЦО, теплообменник бытовой для нагрева холодной воды будет являться внешним устройством. Эффективность такого устройства несколько ниже, чем у внутренних типов, что обусловлено меньшей температурой теплоносителя.

Какой вид лучше выбрать

Подбор теплообменника для гвс осуществляется в случае, если отопление подается не от котла, или в системе его не предусмотрено. Для местных систем отопления или при наличии подключения дома к системе ЦО выбор внешнего устройства очевиден, поскольку иных вариантов не имеется.

Подбор теплообменника производится по имеющимся параметрам системы и обусловлен строением котла, способом получения теплоносителя, величиной необходимого потребления воды и т.д.

Как произвести расчет

Расчет для теплообменника гвс производится путем довольно сложных вычислений, требующих специальной подготовки. Детальный расчет требует составления теплового баланса, учета устройств теплопередачи, расчета средней разности температур и т.д. Все эти операции требуют познаний в области теплотехники, которыми обладает далеко не каждый, а вероятность ошибки очень высока даже у специалиста.

Выход из положения можно найти в сети интернет — онлайн-калькуляторы, в достаточном количестве имеющиеся на сайтах производителей теплового оборудования, позволяют получить нужные данные просто и достаточно надежно. Для проверки расчет следует продублировать несколько раз, сопоставить полученные результаты для выбора наиболее верного.

Монтаж

Работы по монтажу представляют собой установку и подключение устройства к соответствующим магистралям. Теплообменник водяной необходимо подключить к системе ГВС. Порядок действий определяется типом конструкции устройства и точкой установки в помещении.

Как установить внутренний

Внутренний теплообменник обычно уже установлен и нуждается только в подключении к системе ГВС. Все необходимые действия — присоединение соответствующих патрубков в разрыв отвода от трубопровода ХВС и к вновь образованной линии ГВС.

Как установить внешний

Монтаж внешних устройств производится в непосредственной близости от сети питания. Производится подключение теплоносителя в разрыв питающей магистрали. Система ГВС подключается на выходной патрубок, на входной подключается отвод от ХВС. Выполняется настройка или запуск устройства.

Важно! Все входящие или выходящие линии должны быть оборудованы вентилями с обводными трубопроводами для отключения теплообменника при необходимости ремонта или обслуживания.

Готовим механизм самостоятельно

Для самостоятельного изготовления следует, прежде всего, определиться с моделью устройства. Изготовить теплообменник для системы отопления своими руками проще всего бойлерного типа, поскольку такой вариант наиболее доступен и эффективен.

Упрощая, такое устройство представляет собой бочку с нагретым теплоносителем, внутри которой находится змеевик или трубная доска с множеством трубок для нагрева ГВС.

Вариантов может быть очень много, каждый мастер привносит в конструкцию какие-то свои идеи.

Водяная рубашка

Самодельный теплообменник водоводяной «водяная рубашка» — это тот самый вариант, о котором уже упоминалось. Труба (емкость), расположенная внутри другой трубы (емкости) с теплоносителем. Изготовление такой модели несложно, но потребует обеспечения герметичности большей емкости, что в домашних условиях непросто сделать. Температурные расширения, неминуемые при эксплуатации, оказывают отрицательное влияние на прочность сварного шва.

Эффективность системы прямо пропорциональна длине внутреннего трубопровода, для чего обычно используют змеевики или подобные устройства, увеличивающие длину и площадь соприкосновения поверхности трубы.

Распространенным вариантом является медная трубка, свернутая кольцами или зигзагами, омываемая горячим теплоносителем из большей емкости.

Трубная доска

Такой прибор представляет собой пучок трубок, присоединенных к двум плоским пластинам с отверстиями (отсюда и название). Пластины отсекают емкости, одна из которых имеет входной и выходной патрубки для поступления холодной воды и вывода нагретой. Вторая емкость служит для обеспечения циркуляции воды, увеличивает длину трубок и, соответственно, площади соприкосновения.

Вся конструкция помещается в корпус с горячим теплоносителем, который нагревает воду в трубках. Такая система требует участия умелого сварщика, так как количество трубок велико, требует качественного присоединения. Нарушение герметичности любого шва приведет к перемешиванию воды с теплоносителем, что недопустимо.

Полезное видео по теме

Теплообменник — несложное, эффективное устройство, необходимое в частном доме позволяет значительно сэкономить на поставках ресурсов. Самостоятельное изготовление прибора вполне возможно, но потребует определенных познаний и качественной сборки.

stroim.guru

Теплообменник для отопления частного дома :: SYL.ru

Если вы хотя бы раз интересовались вопросом обустройства системы отопления в частном доме, то должны были слышать о теплообменниках. Они играют достаточно важную роль в системе отопления. Это особенно актуально для того случая, когда речь идет об автономном отоплении, где применяются нагревательные котлы. В них теплоноситель подготавливается внутри такого теплообменника.

Некоторые полагают, что это устройство полое, а внутри него находится вода. Производители сегодня предлагают подобные приборы в широком разнообразии, они могут быть выполнены из самых разных металлов. Однако одними из самых распространённых являются пластинчатые теплообменники.

Основные разновидности теплообменников для отопления

На сегодняшний день известны две разновидности теплообменников, которые бывают трубчатыми и пластинчатыми. Последнюю нельзя разобрать, так как при ее изготовлении элементы спаиваются между собой. Трубчатые теплообменники представляют собой трубы внушительного диаметра, в которые ввариваются трубки меньшего диаметра.

Если же перед вами пластинчатый теплообменник, то это указывает на то, что устройство состоит из нескольких пластин, которые обладают штампованными волнистыми каналами и поверхностью для прохождения теплоносителя. Пластины фиксируются прокладками из резины и стяжками.

Какой выбор сделать

Пластинчатые агрегаты выбираются наиболее часто, ведь они легко поддаются ремонту и обладают менее внушительными размерами. В трубчатых устройствах теплообмен происходит в трубе меньшего диаметра, которая располагается в большой трубе. Это позволяет использовать устройство при воздействии высокого давления, чего нельзя сказать о пластинчатой разновидности.

Принцип работы теплообменника

По той причине, что у пластинчатого теплообменника четыре выхода, он имеет два контура. Это устройство выступает в качестве разделителя потоков по давлению и температуре. Разные теплоносители можно разделить между собой, это касается кислот и жидкостей. На один контур подключаются тёплые полы, тогда как на другой – теплоцентраль, а именно обратка и подача.

Как избежать ошибок

Центральный теплоноситель напрямую подключать к теплым полам нельзя, так как это может вывести их из строя в короткие сроки. К таким последствиям могут привести некоторые причины по типу высокого давления в центральных теплосетях и большой температуры. Кроме того, в теплоносителе содержится множество растворенного железа и химических реактивов.

Конструкция пластинчатого теплообменника

Теплообменник для отопления частного дома может быть пластинчатым. В этом случае в его состав входят:

• подвижная плита;
• неподвижная плита;
• крепежные изделия;
• набор пластин;
• верхняя и нижняя направляющие.

Крепежи необходимы для стягивания плит, которые формируют раму. Что касается направляющих, то они имеют круглое сечение. Теплообменник для отопления может иметь рамы самых разных размеров. Всё будет зависеть от мощности конструкции. Чем больше пластин, тем больше у устройства производительность, а также вес и размеры.

Число пластин для модели теплообменника имеет определенный показатель. В их конструкции имеются прокладки, которые герметизируют протоки, по которым протекает вода. Для того чтобы добиться необходимой плотности двух резиновых прокладок, пластины стягиваются между собой и фиксируются к неподвижной плите.

Пластины теплообменника

Пластинчатый теплообменник для отопления дома изготавливается из нержавеющей стали. Этот металл превосходно претерпевает негативные воздействия воды плохого качества. На него могут оказывать влияние повышенные температуры, которые образуются в камере сгорания. Именно поэтому производители сделали правильный выбор.

Описываемый теплообменник для отопления изготавливается методом штамповки. Пластины выполняются не из любой нержавейки. Существуют специальные марки, которые рекомендованы к использованию. Например, отечественные производители наиболее часто используют сталь марки 08Х18Н10Т.

Плиты обладают интересным устройством. В них используется технология, которая предполагает создание канавок поверх плоскости. Они могут располагаться симметрично. Подобная рельефная поверхность увеличивает площадь теплового отбора, а также гарантирует равномерное распределение воды.

Принцип работы

Пластинчатый теплообменник для отопления работает не по самому простому принципу. В нём пластины устанавливаются с поворотом на 180 °С. В один пакет обычно компонуется 4 элемента, которые создают коллекторные контуры подачи и отвода воды. Два с краю расположенных элемента в процессе не участвуют.

Теплообменник для горячей воды от отопления может предполагать один из двух видов компоновки. Если теплоноситель разделяется на параллельные потоки, то речь идет об одноходовой компоновке. В этом случае потоки проходят по каналам и оказываются в порту для вывода. Существует еще и многоходовая компоновка. Здесь используется сложная схема, ведь теплообменник имеет одинаковое количество каналов. Этого стало возможно достичь методом установки дополнительных пластин, которые содержат глухие порты.

Установка теплообменника в систему отопления

Довольно распространенным сегодня в схемах, где транспортируется теплоноситель, является теплообменник. Отопление дома с ним становится более эффективным. Если вы планируете осуществить монтаж этого узла, то следует правильно произвести крепление. Конструкция прижимается к стене с помощью крепежной ленты или консоли. Сделать это можно, используя уголок, который устанавливается в нижней части теплообменника. Ко всему прочему, устройство будет завязано трубами.

Дополнительно устанавливается фильтр, он должен обеспечивать хотя бы грубую очистку воды, которая идет на контур теплоэлектростанции. Если отопление через теплообменник будет осуществляться в условиях старой системы, то требуется установка двух фильтров, один из которых будет находиться снизу, другой – сверху. Следует позаботиться о наличии американок и кранов, первые из которых имеют вид быстроразъемных резьбовых соединений. Простая американка имеет в составе 4 части:

• накидную гайку;
• два резьбовых фитинга;
• прокладки.

Важно учитывать диаметр подключения при монтаже теплообменника, ведь прибор очень компактный. В нём будет большой объем теплоносителя, а вот зазор между пластинами окажется минимальным. Желательно использовать идентичный диаметр или несколько больше. При выборе теплообменника необходимо приобретать тот, что имеет небольшой запас мощности. На размеры это не влияет, а вот скорость теплосъема увеличится. Это особенно актуально для тех схем, где теплоэлектростанция выдаёт небольшую температуру.

Выбор теплообменника для котла по материалу

Теплообменник для котлов отопления представляет собой «сердце» данного оборудования. Именно от этого узла зависит работоспособность агрегата. Если такое надежное «сердце» не подведет в трудную минуту, это устройство можно считать незаменимым при обустройстве системы отопления. Однако важно учитывать еще и срок службы котла, на который влияет материал теплообменника. В качестве него может использоваться чугун или сталь.

В первом случае вес окажется внушительным, в 2 раза больше стального соперника. Эту особенность необходимо учитывать, проектируя котельную. Ведь такое оборудование на стену повесить не удастся. А вот если выбрать мощный котел с теплообменником из чугуна, то и вовсе придется усиливать фундамент. Если же приобрести маломощное котельное оборудование, то у него будет снижено количество секций, ребер и дымовых каналов, по которым передвигаются продукты сгорания. Это снизит эффективность теплообменника и станет причиной преждевременного старения чугунного узла. Выбирая стальной теплообменник, вы предпочтете оборудование, которое будет весить намного меньше.

Теплообменник для печи

Теплообменник в печь для отопления можно изготовить самостоятельно, для этого обычно используется листовая 3-мм сталь или трубы, которые могут быть профильными или круглыми. Толщина их стенок может изменяться в пределах от 3 до 5 мм, тогда как диаметр обычно варьируется от 30 до 50 мм.

В качестве альтернативного решения для этой цели можно использовать трубы из нержавейки или меди. Однако из-за их высокой стоимости материал используется довольно редко. Да и с применением листового металла регистры изготовить проще. Их будет легче чистить при эксплуатации. Однако обычно они имеют меньшую площадь контакта с горячими газами или пламенем, ведь в большинстве случаев представляют собой сплошную поверхность, а в теплообмене участвует лишь внутреннее основание, обращённое к пламени.

Если изготавливать такой теплообменник для отопления частного дома из трубы, то он будет иметь такие же размеры, как и в вышеописанном случае, но теплообменная площадь увеличится. Ведь горячие газы и пламя будут контактировать. Однако при изготовлении придется изрядно потрудиться, особенно это касается тех конструкций, которые полностью состоят из трубы круглого сечения.

Если вы решили прибегнуть к технологии, которая предполагает применение труб, то лучше предпочесть цельнотянутые бесшовные изделия, которые дополнительно укрепляются сварным швом. Их следует расположить с наружной стороны регистра, в том месте, где находится кирпичная кладка.

Когда теплообменник своими руками для отопления изготавливается по такой технологии, довольно часто листовое железо и трубы комбинируют. Это делается для того, чтобы использовать положительные качества изделий, а также для упрощения технологии. В конечном итоге удастся получить достаточно внушительную теплообменную площадь.

Заключение

Если вы решили предпочесть пластинчатый теплообменник, то должны знать, что его мощность будет зависеть не только от размеров, но и от количества пластин. На любое подобное оборудование необходимо установить очистительный фильтр, который требуется для удержания грубых частиц по типу окалины или стружки. Его время от времени следует промывать специальными средствами. В настоящее время в широком ассортименте они представлены на рынке.

www.syl.ru

Теплообменники своими руками - как сделать для отопления

Теплообменник — сердце отопительной системы, предназначен для передачи тепла по средам и обогрева помещения. Среда в системе может быть жидкой, паро – газообразной. Простым устройством считается комнатный радиатор с водным источником тепла.

От промежуточного материала в системе, то есть теплообменника, зависит степень проводимости тепла, лучшие показатели проводимости у серебра и меди. Медь используется, естественно, чаще. Передача тепла у нее почти в 8 раз выше, чем например, у стали, пластик во много раз еще хуже.

Принцип работы

Без медного теплообменника не обходится ни одна отопительная система котлов. Принцип работы прост. Вода начинает циркулировать по змеевикам в трубах, нагревается, течет в трубопровод системы, в радиаторы, из которых возвращается назад, в уже остывшем виде.

В частных домах теплообменник устанавливают в целях превращения печки в водонагревательный котел. При самодельном устройстве важно учитывать размер и форму, чтобы обменник сочетался с габаритами камеры печки.

К обменнику подключаются радиаторы, трубопровод, трубы нагреваются равномерно, тепло распределяется по всему дому.

Плюсы и минусы

К явным преимуществам теплообменника можно отнести:

• простоту его изготовления и установки;
• отопление можно сделать комбинированным, кроме обогрева установить водяную систему отопления;
• топливо для устройства может быть разнообразным: твердым, газо — жидкообразным;
• приборы красивы внешне, можно придать интерьеру национальный стиль.

Недостатков у теплообменника два:

• отсутствует автоматический контроль за нагревом носителя;
• КПД не слишком высок.

Теплообменник с использованием трубной доски

Виды теплообменников

Теплообменники в зависимости от своего назначения бывают охладительными и нагревательными:

1. Охладительное устройство контактирует с жидкостью или холодным газом, остужая при этом горячий теплоноситель.
2. Нагревательное устройство с разогретым газом, или жидкостью отдает тепло циркулирующим потокам холодной жидкости, газа, происходит обмен.

Конструктивно теплообменники бывают:

• поверхностными, при контактах сред через промежуточную поверхность;
• регенеративными, при подаче к насадке то холодной, то горячей воды за счет нагревания и охлаждения регулируется и поддерживается температурный режим;
• смесительными, подача сред из одной в другую путем их смешивания.

Поверхностные теплообменники могут иметь разную форму, бывают:

• пластинчатыми, состоящими из множества пластин с проходящей жидкостью через их лабиринты;
• в виде змеевиков, тонких трубок, закрученных в спираль;
• труба в трубе, состоящих из двух трубок разных по диаметру и размещенных одна в другой.

Как сделать обменник своими руками

1. Для теплообменника с емкостью потребуется бак, пара трубок из меди. Можно использовать листовую сталь в толщину 2,5- 3 мм, сварить из нее резервуар нужногО объема.
2. Установите емкость от пола не менее 1 метра, от печи – не менее 3 метров.
3. Проделайте два отверстия справа, ближе к конструкции и слева — наверху.
4. Подведите к печи нижний отвод, под наклоном в 2- 3 градуса.
5. Подключите верхний отвод под углом в 20 гр., только в обратную сторону.
6. Врежьте в нижний отвод на выходе кран для слива воды из бака.
7. Внизу еще один кран для слива воды из всей системы.
8. Проверьте конструкцию, она должна быть герметичной, можно заполнить водой и под легким напором выявить места протечки, устранить их.

Необходимые материалы, инструменты чертежи

Для теплообменника стоит подобрать:

• Емкость на 90 -110 литров.
• Анод.
• Медную трубку в длину до 400 см для термонагревателя. Если нет медной трубы, можно воспользоваться алюминием, металлопластом, лишь бы хорошо гнулся.
• Регулятор мощности для регулирования подачи тепла.

Не нужно изготавливать змеевик из стали, материал плох на теплоотдачу не важно гнется, воздух нагревается благодаря меди во много раз быстрее. При использовании стали дополнительно потребуется трубогиб.

Пошаговое руководство

Изготовление бесканального теплообменника

1. Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
2. Установите бак к началу системы отопления.
3. Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
4. Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
5. Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
6. Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
7. Согните трубку в форме спирали, получился змеевик.
8. Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
9. Подсоедините к концам деталей фитинг с резьбой.
10. Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
11. Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
12. Подсоедините к термостату клеммы, после чего – провода питания.
13. Чтобы бак не изнашивался от перепадов температуры, установите анод.
14. Закройте герметично все элементы.
15. Наполните бак водой, теплообменник готов.

Изготовление разных видов теплообменника

Водяной

Устройство имеет два сектора, нагревающих друг друга. Циркуляция воды при большой мощности происходит по замкнутому контуру в резервуаре отопительной системы, где нагревается до 180 гр. После обтекания установленных трубок вода направляется в основную систему, где температура нагрева увеличивается.

Для изготовления водяного теплообменика приготовьте:

• Емкость в форме стального бака. Установите ее к началу системы. Для водной циркуляции нужны 2 ответвления из труб, нижнее – для входа холодной воды, верхнее – для входа горячей.
• Проверьте бак на герметичность.
• Разместите медные трубчатые спирали внутри бака, 4 метра трубы на 100 литров бака хватит вполне.
• Подсоедините к медной трубке регулятор мощности.
• Чтобы перепады давления и температуры не разрушили емкость, установите анод ближе к нагревательном элементу.
• Запаяйте герметично бак.
• Наполните водой.
• Проверьте систему в работе.

Пластинчатый

Цельный блок конструкции состоит их поочередно размещенных пластин с горячими и холодными средами. Смешивания сред не происходит, поскольку уплотнитель резиновый и многослойный. Пластинчатые виды сложны для собственноручного изготовления, важна герметичность внутренних платин, а для этого нужно специальное оборудование.

Труба в трубе

Обменник состоит из большой трубы и меньшей по диаметру, вставленной внутрь. Среды перемещаются по меньшей трубе, для охлаждения подаются во внешнюю трубу. Конструкция:

• проста в изготовлении;
• легко чистится;
• долговечна;
• применима к любому теплоносителю;
• в отличие от пластинчатой трубы может работать под давлением;
• изменив размеры труб, можно подобрать оптимальную скорость для движения жидкости.

Чтобы трубы не влетели вам в копеечку, тщательно рассчитывайте расход материала.

Для изготовления конструкции подберите две медных трубки по диаметру одна больше другой на 4 мм для зазора:

1. Приварите боковой стороной тройник к обеим сторонам наружной трубы.
2. Вставьте меньшую по диаметру трубку, приварите торцы большой трубки, зафиксируйте положение меньшей трубы.
3. приварите короткие трубки к тройникам на выходе, по ним будет передвигаться жидкость.
4. При использовании стального материала, увеличьте площадь поверхности, соберите батарею из обменников в отдельности.
5. Соедините трубки отрезками, приварите поочередно к обоим тройникам, чтобы получилась змейка.

Воздушный

Воздушный теплообменник состоит из радиатора и вентилятора. Вентилятор охлаждает потоки воздуха, разгоняет их по всей системе вентиляции. Данные вид обменника устанавливают в зданиях администрации, для общественных целей.

Теплообменник своими руками

Как сделать бустер для промывки теплообменника

Бустер состоит из резервуара, насоса для циркуляции воды и электронагревательного элемента. Не нужно разбирать котел отопления для промывки, достаточно отсоединить патрубки, к одному из них подсоединить шланг с нагнетанием через него химического раствора внутрь агрегата. Через другой патрубок раствор будет выливаться, но к нему тоже нужно подсоединить шланг.

Из химических реагентов в основном используется соляная, серная кислота, может заливаться фосфорная, азотная.

Промыть теплообменник не сложно, но соблюдать технику безопасности необходимо, то есть отключить сначала прибор от источника питания, будь то газ, вода, электроэнергия. Демонтаж нужно производить осторожно, поврежденный уплотнитель может привести к протечке конструкции, оборудование быстро выйдет из строя.

Советы и рекомендации

1. Теплообменник важно правильно спроектировать, рассчитать экономическую эффективность, процент гидравлики, обозначить потери тепла, рассчитать конструкцию по геометрическим параметрам агрегата и его узлов, рассчитать тепловую изоляцию устройства.
2. Выбирайте конструкцию для изготовления своими руками по-проще, сделать заводской агрегат практически невозможно.
3. Присоединить теплообменник к системе можно при помощи штуцеров, один поставить внизу для входа холодной воды, второй сверху для входа горячей.
4. При установке обменника ставьте трубы под уклоном согласно схеме.
5. При установке агрегата к печи и использования для топки угля в качестве материала для обменника лучше подобрать чугун, он долговечный, непрогораемый.
6. Для изготовления обменника своими руками возьмите любую модель для примера и следуйте ее параметрам.
7. При использовании печи в целях обогрева и водоснабжения обменник должен забирать на себя не более десятой части вырабатываемого тепла.
8. Пеллеты – хорошее горючее и дешевое по цене, не выделяется сажа, для чистоты очень важно.
9. Проверьте швы у обменника, нельзя допустить их течи, под давлением или высокими температурами в негодность может прийти вся конструкция.
10. Правильно производите расчеты, иначе труды дорого вам обойдутся.
11. Теплообменник по типу труба в трубе легко чистится, долго служит, просто изготовляется, может работать под давлением. Считается самым приемлемым вариантом при собственноручном изготовлении.

Как видите изготовить теплообменник самостоятельно не трудно. Для простой конструкции достаточно бака, двух медных трубок разных по диаметру, змеевика и вентилятора. За счет устройства можно не только обогреть помещение, но и охладить его.

Вещь, подобно обменнику в той, или иной форме имеется практически в каждом доме. Подойдите к работе конструктивно и обстоятельно, изготовьте чертежи, определитесь с выбором материала, следуйте вышеописанной инструкции по изготовлению, сборке и подключению устройства.

При желании и последовательных действиях соберете конструкцию не хуже магазинной, в доме будет тепло и уютно, а устройство — работать безотказно в течение длительного времени.

househill.ru

Теплообменник ГВС, горячее водоснабжение от любого источника тепла

 Организация горячего водоснабжения является одним из основных условий комфортной жизни. Существует множество различных установок и систем для подогрева воды в домашней сети ГВС, однако одним из наиболее эффективных и экономичных считается метод нагрева воды от сети отопления.

 Теплообменник для горячей воды подбирается индивидуально, исходя из запросов владельца и возможностей отопительного оборудования. Правильный расчет и грамотный монтаж системы позволят вам навсегда забыть про перебои в горячем водоснабжении.

Применение пластинчатого теплообменника для ГВС

 Нагрев воды от теплосети полностью обоснован с экономической точки зрения – в отличие от классических водонагревательных котлов, использующих газ или электроэнергию, теплообменник работает исключительно на отопительную систему. В результате конечная стоимость каждого литра горячей воды оказывается для домовладельца на порядок ниже.

Пластинчатый теплообменник для горячего водоснабжения использует тепловую энергию теплосети для нагрева обычной водопроводной воды. Нагреваясь от пластин теплообменника, горячая вода поступает к точкам водоразбора – кранам, смесителям, душевую в ванной комнате и пр.

 Важно учитывать, что вода-теплоноситель и нагреваемая вода никак не контактируют в теплообменнике: две среды разделены пластинами теплообменного аппарата, через которые осуществляется теплообмен.

Использовать воду из системы отопления в бытовых нуждах напрямую нельзя – это нерационально и зачастую даже вредно:

• Процесс водоподготовки для котельного оборудования – достаточно сложная и дорогая процедура.
• Для умягчения воды часто используются химические реагенты, которые негативно сказываются на здоровье.
• В трубах отопления с годами скапливается колоссальный объем вредных отложений.

 Однако использовать воду отопительной системы косвенно никто не запрещал – теплообменник ГВС обладает достаточно высоким КПД и полностью обеспечит вашу потребность в горячей воде.

Типы теплообменников для систем ГВС

Среди множества типов различных теплообменников в бытовых условиях используются только два – пластинчатые и кожухотрубные. Последние практически исчезли с рынка вследствие больших габаритов и низкого КПД.

Пластинчатый теплообменник ГВС представляет собой ряд гофрированных пластин на жесткой станине. Все пластины идентичны по размерам и конструкции, но следуют в зеркальном отражении друг к другу и разделяются специальными прокладками – резиновыми и стальными. В результате строгого чередования между парными пластинами образуются полости, которые заполняются теплоносителем или нагреваемой жидкостью – смешение сред полностью исключено. Через направляющие каналы две жидкости движутся навстречу друг другу, заполняя каждую вторую полость, и так же, по направляющим, выходят из теплообменника отдав/получив тепловую энергию.

Чем выше количество или размер пластин в теплообменнике – тем больше площадь полезного теплообмена и выше производительность теплообменника. У многих моделей на направляющей балке между станиной и запорной (крайней) плитой остается достаточно пространства, чтобы установить несколько плит аналогичного типоразмера. В этом случае дополнительные плиты всегда устанавливаются парами, иначе потребуется менять направление «вход-выход» на запорной плите.

Схема и принцип работы пластинчатого теплообменника ГВС

Все пластинчатые теплообменники можно разделить на:

• Разборные (состоят из отдельных плит)
• Паяные (герметичный корпус, не разборные)

Преимущество разборных теплообменников заключается в возможности их доработки (добавление или удаление пластин) – в паяных моделях эта функция не предусмотрена. В регионах с низким качеством водопроводной воды такие теплообменники можно разбирать и очищать от мусора и отложений вручную.

Более высокой популярностью пользуются паяные пластинчатые теплообменники – из-за отсутствия зажимной конструкции они имеют более компактные размеры, чем разборная модель аналогичной производительности. Компания «МСК-Холод» производит подбор и продажу паяных пластинчатых теплообменников ведущих мировых брендов - Alfa Laval, SWEP, Danfoss, ONDA, KAORI, GEA, WTT, Kelvion (Кельвион Машимпэкс), Ридан. У нас вы можете купить теплообменник ГВС любой производительности для частного дома и квартиры.

Преимущество паяный теплообменников в сравнении с разборными

• Небольшие габариты и вес
• Более строгий контроль качества
• Продолжительный срок службы
• Устойчивость к высоким давлениям и температурам

Очистка паяных теплообменников выполняется безразборным методом. Если по истечении определенного периода эксплуатации начали снижаться теплотехнические характеристики, то в аппарат на несколько часов заливается раствор реагента, удаляющего все отложения. Перерыв в работе оборудования составит не более 2-3 часов.

Схемы подключения теплообменника ГВС

Теплообменник вода-вода имеет несколько вариантов подключения. Первичный контур всегда подключается к распределительной трубе теплосети (городской или частной), а вторичный – к трубам водоснабжения. В зависимости от проектного решения можно использовать параллельную одноступенчатую схему ГВС (стандартная), двухступенчатую смешанную или двухступенчатую последовательную схему ГВС.

Схема подключения определяется согласно нормам «Проектирования тепловых пунктов» СП41-101-95. В случае, когда соотношение максимального потока тепла на ГВС к максимальному потоку тепла на отопление (QГВСmax/QТЕПЛmax) определяется в границах ≤0,2 и ≥1 за основу принимается одноступенчатая схема подключения, если же соотношение определяется в пределах 0,2≤ QГВСmax/QТЕПЛmax ≤1, то в проекте используется двухступенчатая схема подключения.

Стандартная

Параллельная схема подключения считается наиболее простой и экономичной в реализации. Теплообменник устанавливается последовательно относительно регулирующей арматуры (запорного клапана) и параллельно теплосети. Для достижения высокого теплообмена системе требуется большой расход теплоносителя.

Двухступенчатая

При использовании двухступенчатой схемы подключения теплообменника нагрев воды для ГВС осуществляется либо в двух независимых аппаратах, либо в установке-моноблок. Вне зависимости от конфигурации сети схема монтажа значительно усложняется, но значительно повышается КПД системы и снижается расход теплоносителя (до 40%).

Подготовка воды выполняется в два этапа: на первом используется тепловая энергия обратного потока, которая нагревает воду примерно до 40°С. На втором этапе вода подогревается до нормированных показателей 60°С.

Двухступенчатая смешанная система подключения выглядит следующим образом:

Двухступенчатая последовательная схема подключения:

Последовательную схему подключения можно реализовать в одном теплообменном аппарате ГВС. Этот тип теплообменника более сложное устройство в сравнение со стандартными и стоимость его порядком выше.

Расчет теплообменника для ГВС

При расчете теплообменника ГВС учитываются следующие параметры:

• Количество жильцов (пользователей)
• Нормативный суточный расход воды на одного потребителя
• Максимальная температура теплоносителя в интересующий период
• Температура водопроводной воды в указанный период
• Допустимые теплопотери (нормативно – до 5%)
• Количество точек водозабора (краны, душ, смесители)
• Режим эксплуатации оборудования (постоянный/периодический)

Производительность теплообменника в городских квартирах (подключение к муниципальной теплосети) зачастую рассчитывается исключительно по данным зимнего периода. В это время температура теплоносителя достигает 120/80°С. Однако в весенне-осенний период показатели могут упасть до 70/40°С, в то время, как температура воды в водопроводе остается критично низкой. Поэтому расчет теплообменника желательно проводить параллельно для зимнего и весенне-осеннего периодов, при этом никто не может дать гарантии, что расчеты окажутся на 100% верны – ЖКХ нередко «пренебрегают» общепринятыми стандартами обслуживания потребителей.

В частном секторе, при монтаже теплообменника к собственной системы отопления, точность расчета на ступень выше: вы всегда уверены в работе своего котла и можете указать точную температуру теплоносителя.

Наши специалисты помогут вам выполнить правильный расчет теплообменника для ГВС и подобрать наиболее подходящую модель. Расчет выполняется бесплатно и занимает не более 20 минут – укажите свои данные и мы вышлем вам результат.

Теплообменники ГВС

msk-holod.ru

Теплообменники для отопления частного дома своими руками

Обновлено:

2016-09-26

Теплообменники для отопления являются неотъемлемой частью практически любой отопительной системы. Ведь именно через них осуществляется обогрев внешней среды. Основной уют в доме поддерживается за счет комфортной температуры воздуха. Для этого необходимо обеспечить дом хорошим котлом и качественными теплообменниками.

Содержание статьи

Преимущества водяного теплообменника

Существует огромное количество вариантов отопительной системы. Однако большинство из них имеют водяной теплообменник. Это наиболее качественный, популярный и недорогой вариант, который позволяет поддерживать оптимальную температуру помещения регулярно. Такое устройство наиболее актуально для частного дома или квартиры. Но когда речь заходит о других видах помещения, то стоит задуматься о других разновидностях. Ведь в бане более актуальным станет теплообменник, изготовленный из кирпича. Только он по-настоящему может раскрыть весь потенциал парной. Водяная система в бане будет не столь актуальна.

Современные специализированные магазины полны подобных товаров. Здесь можно найти устройства компаний-производителей разного качества, уровня обмена температурами и ценовых категорий. Цена на устройство может быть самой разной, в зависимости от большого количества факторов. Однако если даже самый дешевый вариант не по карману, то можно изготовить теплообменник своими руками.

Функции и виды теплообменника

Теплообменник для системы отопления частного дома чаще всего предусматривает устройство, которое имеет поверхностный контакт. В таком случае имеется теплообменник, который подогревается изнутри и через поверхность. Чаще всего это металл, который и осуществляет обогрев воздуха вокруг.

Принцип работы наиболее полно раскрывается в отопительной системе, которая имеет газовые, твердотопливные или электрические котлы. От нагревательного устройства по всей системе отопления направляется горячая вода. Она циркулирует по трубам и теплоносителям, которые имеют изогнутую форму. Такая конфигурация задерживает воду, как следует прогревая ее. В конце пути холодная вода снова поступает к котлу, где заново начинает нагреваться.

Еще одним вариантом может стать классическая печь. Она довольно эффективно справляется со своей функцией, однако предназначена только для маленьких помещений. Если есть необходимость отопить коттедж, то такого теплообменника будет недостаточно. Такое устройство будет актуальным в каком-то маленьком домике или же бане. Чтобы превратить печь в полноценный отопительный котел, необходимо предусмотреть для нее водяной теплообменник. В таком случае появляется возможность отапливать даже 2-этажный коттедж при помощи каменной печи. Что касается размеров теплообменников, то они зависят от размеров топливной камеры отопительного устройства.

Теплообменник для отопления лучше всего выбирать водяной. Связано это с тем, что вода значительно лучше проводит тепло, чем воздух. Ее способность повысить температуру помещения значительно выше, чем у воздушных теплообменников.

Все отопительные системы, которые изготавливаются в заводских условиях, имеют в своем оснащении теплообменники. Их устройство достаточно сложно, сделать их своими руками практически невозможно. Именно поэтому придется прибегать к более простым вариантам. Теплообменник изготавливается в виде змеевика и имеет внутри множество поперечных пластин, которые увеличивают обогреваемую площадь. Именно такие конструкции используются для отопления частного дома.

Изготовление самодельного теплообменника

Чтобы изготовить теплообменник своими руками, необходимо учесть множество нюансов. Только тщательно продумав все этапы работы, в конечном результате вы получите устройство, которое сможет обеспечить оптимальную температуру в доме. Основным плюсом устройства, изготовленного своими руками, является то, что цена такого изделия значительно ниже, ведь тратиться придется только на покупку материалов.

Чтобы обеспечить максимальный уровень отопления дома, необходимо правильно выбрать материал для теплообменника. Каждый металл имеет свой уровень теплопроводности. У меди этот показатель в 7 раз выше, чем у стали, поэтому 2 трубы одинакового диаметра способны обеспечивать разный уровень обогрева. Поэтому оптимальным вариантом для такого устройства является именно медь. Цена при этом у данного материала вполне приемлема.

Что касается определения мощности теплообменника, то данные вычисления достаточно трудны. Связано это с тем, что слишком большое количество факторов влияет на этот показатель. Однако в среднем один метр змеевика диаметром в 50-60 мм способен выдавать 1кВт тепловой мощности. От этого показателя можно отталкиваться при проведении расчетов.

Особенности конструкции при изготовлении своими руками могут быть самыми разными. Можно сварить трубу в виде змеевика или же обычного прямоугольника, однако есть перечень правил, на которые стоит обращать внимание в обязательном порядке:

1. Диаметр внутренней части трубы не должен быть меньше 5 мм. В противном случае вода может просто закипеть.
2. Чтобы не допустить перегрева металла, толщина стенок должна быть не менее 3 мм.
3. Между стенками топки и теплообменником должен быть зазор, размер которого 10-15 мм. Ведь металл имеет свойство расширяться.

Такими основными правилами обладает водяной теплообменник. Его изготовление (при должном владении сваркой) не составит особого труда. Правильный подход к системе отопления дома позволит обеспечить комфортные условия проживания.

etapech.ru

Теплообменник для отопления для горячей воды

Теплообменник для отопления выступает важнейшей составляющей любого котла. От его работоспособности зависит «жизнь» обогревательного агрегата. Давайте рассмотрим, какой теплообменник для системы отопления позволит обеспечить эффективное функционирование котла и продлить срок его службы.

Что представляют собой агрегаты данной категории?

Пластинчатый теплообменник для отопления – технически сложная система, с помощью которой происходит передача энергии между горячим и холодным теплоносителем. На практике для этого применяются жидкости и пары, реже – газы, твердые основы.

Другими словами, теплообменник для отопления – это устройство, которое не имеет собственного источника тепла, а его функциональность обеспечивается энергией, что поступает от централизованной системы обогрева. То есть котел или печка не относятся к агрегатам данной категории по определению. Однако лежанку либо щит, что отражают тепло дымовых газов от печки, можно считать примерами теплообменника, так как от них происходит нагрев воздуха в помещении.

Эффективность передачи энергии здесь зависит от следующего:

• Температурных различий между средами (наличие существенной разницы вызывает более внушительную передачу энергии).
• Площади соприкосновении отдельных сред с теплообменником.
• Показателей теплопроводности материалов изготовления конструкции.

По сути, теплообменник для горячей воды от отопления может быть представлен любой трубой, которая используется для передачи той или иной рабочей среды, что обладает температурой, отличной от показателей окружающего пространства.

Типы

Одним из определяющих критериев при выборе теплообменника определенного плана выступает не только характер теплоносителя, но также его качества. Если в виде рабочей среды предполагается использование умягченной либо химически очищенной воды, предпочтение лучше отдавать пластинчатым конструкциям паяного типа. То же касается применения теплоносителей, которые не оставляют после себя никаких отложений на стенках конструкции, например спирт, фреон либо этиленгликоль.

Когда разговор заходит о масштабных тепловых пунктах, таких как котельные, здесь чаще всего можно увидеть теплообменник для горячей воды от отопления разборного типа. Применение подобных решений можно объяснить наличием низкокачественной рабочей среды, что используется в централизованных сетях обогрева.

Простота конструкции разборных пластинчатых агрегатов способствует их удобному обслуживанию, в частности быстрой разборке при необходимости удаления накипи из внутренних каналов. При этом замена деталей такого теплообменника, будь то фланцы либо задвижки, по силам даже неопытным мастерам.

Согласно способу передачи энергии, стоит выделить смесительный и поверхностный теплообменник для отопления. Первый функционирует согласно принципу распространения энергии при непосредственном контакте между отдельными носителями тепла. Второй тип передает энергию через пластины без непосредственного контакта рабочих сред.

Если необходимо использовать теплообменник для отопления в качестве элемента для подогрева воды в бассейне либо как охладитель в промышленных установках, применять в этих целях рекомендуется пластинчатые и паяные агрегаты. Подобные конструкции позволяют быстро достигать наиболее эффективного теплообмена между двумя жидкостями.

Материалы

Теплообменник для отопления дома может быть изготовлен из стальных либо чугунных пластин, соединенных методом пайки медным либо никелевым припоем. Конструкции, паяные медью, распространены в централизованных системах обогрева. В то же время системы, элементы которых соединены с использованием никеля, применяются в основном для обеспечения потребностей промышленных сфер и при необходимости работы с химически агрессивными средами.

Чугун

Отдавая предпочтение чугунным теплообменникам стоит обратить внимание на несколько моментов:

1. Достаточно внушительный вес, что обязательно следует учитывать при разработке проекта по обустройству котельной. Что касается внедрения подобных конструкций в систему обогрева частного дома, то последние должны отличаться малым объемом секций, минимальным количеством дымовых каналов, которые применяются для перемещения продуктов сгорания.
2. Чугунные агрегаты отличаются возможностью секционной транспортировки в разобранном виде, что становится удобным при монтаже и последующем обслуживании.
3. Несмотря на увесистость, материал довольно хрупок. Поэтому при перевозке и установке стоит избегать механических воздействий на элементы конструкции. Еще одна опасность – термический шок. При резком помещении в не остывший агрегат внушительного объема холодной рабочей среды, стенки теплообменника могут дать трещину.
4. Чугун поддается как влажной, так и сухой коррозии. Первая образуется в результате воздействия на материал кислотного конденсата. Вторая медленно покрывает поверхности конструкции в виде пленки из ржавчины по мере эксплуатации. Поскольку теплообменники для отопления частного дома из чугуна обладают толстыми стенками, указанные процессы могут растянуться на долгие годы.
5. Подобные системы долго нагреваются, но крайне медленно остывают, что значительно снижает расход топлива и повышает эффективность обогрева помещений.

Сталь

Наличие стального «сердца» не приводит к существенному утяжелению системы. Поэтому водяной теплообменник для отопления, изготовленный из данного материала, часто применяют для обслуживания больших площадей.

Что касается удобства монтажа стальной конструкции, окончательная сборка, в отличие от чугунных агрегатов, происходит в заводских условиях. Цельный моноблок довольно сложно занести в тесное помещение. К тому же заводская сборка несколько осложняет ремонт и обслуживание системы.

Установленный стальной теплообменник в печь для отопления, который получил серьезные повреждения, практически невозможно вернуть обратно к жизни в домашних условиях. Приходится либо прибегать к полному демонтажу системы и отправке на ремонт в промышленный цех, или избавляться от конструкции, выполняя ее замену.

В то же время водяной теплообменник для отопления из стали не боится ни термического шока, ни существенных механических нагрузок. Материал отличается высоким показателем эластичности и поэтому отлично справляется с резкими температурными перепадами. Однако при длительном воздействии сильного холода или тепла на сварных швах могут образовываться мелкие трещины.

Если говорить о способности противостоять коррозии, стальной теплообменник подвержен лишь электрохимическим воздействиям. Особенно быстро при длительном контакте с агрессивными средами ржавчиной разъедаются тонкие стенки. При этом срок службы системы может планомерно снижаться на время от 5 до 15 лет. Исходя их этого, производители нередко покрывают внутренние стенки стальных теплообменников чугуном.

Системы из данного материала практически моментально разогреваются и так же быстро остывают. Несмотря на очевидное удобство при необходимости быстрого отопления помещений, подобное свойство имеет обратную, негативную сторону. Так, эффект усталости металла на отдельных участках конструкции может приводить к появлению мелких повреждений.

Как сделать расчет теплообменника?

Выполнение самостоятельных расчетов выступает одним из наиболее распространенных вопросов от потребителей. На самом деле, справиться с задачей чрезвычайно сложно, поскольку производители теплообменников стараются скрывать секреты собственных разработок от посторонних, в том числе от пользователей.

По вышеуказанной причине становится сложно выяснить реальный расход энергии при передаче тепла. Если данный показатель будет заведомо низким, соответственно, КПД теплообменника окажется недостаточным для удовлетворения существующих потребностей.

Чтобы увеличить производительность системы, нередко приходится устанавливать объемные агрегаты. Впрочем, чтобы снизить количество используемых пластин теплообменника, достаточно воспользоваться специальной расчетной программой, которая имеется у каждого серьезного производителя отопительной техники.

Теплообменники для отопления своими руками

Как собственноручно изготовить эффективную конструкцию, которая будет справляться с функциями теплообмена? Для этого достаточно вернуться к определению, которое характерно для устройств данной категории. Получается, что для сборки простого теплообменника достаточно взять металлическую трубу определенной длины, свернуть ее в кольцо и поместить в емкость, заполненную водой.

Благодаря выводу наружу выхода и входа трубы, можно получить функциональную конструкцию, которая будет либо нагревать, либо охлаждать рабочую жидкость, в зависимости от существующей потребности.

Теплообменник «водяная рубашка»

Помимо системы в виде змеевика, собственноручно можно изготовить теплообменник, известный как «водяная рубашка». Функционируют подобные системы на основе принципа распределения энергии между несколькими герметичными емкостями, помещенными друг в друга.

Теплообмен по данному принципу успешно применяется в малогабаритных котлах на твердом топливе. Несмотря на общую простоту конструкции, недостатком таких систем выступает наличие сравнительно невысокого эксплуатационного давления, на которое рассчитаны данные агрегаты. К тому же изготовлением теплообменников, функционирующих по принципу «водяной рубашки», должен заниматься опытный сварщик. Сконструировать и собрать такую систему из подручных материалов, не имея соответствующих навыков, довольно проблематично.

Теплообменник «трубная доска»

Наверное, наиболее сложным из всех вариантов, доступных для самостоятельного изготовления, выступает система, которую называют «трубная доска». Данное определение закрепилось за самодельными теплообменниками, что содержат основательное количество вальцовочных трубных соединений.

Подобные агрегаты представлены в виде трех герметичных емкостей. Две из них размещаются на противоположных краях конструкции и соединяются металлическими проводниками рабочей среды, что развальцовываются в торцах таких сосудов. Теплообмен выполняется в третьей – средней – части благодаря перемещению жидкой рабочей среды между емкостями по трубам.

В поиске альтернативных решений

Если нет возможностей для самостоятельной сборки теплообменника вышеуказанными способами, можно попытаться отыскать материалы для изготовления будущей системы в собственном чулане либо на свалке. Например, отличным решением для создания устройства в виде змеевика станет старый полотенцесушитель. Подойдет также любой бытовой радиатор, который не имеет протечек.

Что касается применения радиаторов из автомобильных печек, по сути, их можно сразу же использовать в качестве обогревательного элемента, объединив отдельные агрегаты переходниками для увеличения площади обмена тепловой энергией.

Эффективное устройство можно создать на основе старой водонагревательной колонки. В данном случае даже не придется практически ничего переделывать.

В итоге

Как видно, принцип функционирования теплообменников везде примерно одинаков. В зависимости от условий эксплуатации работать такие агрегаты могут как на нагревание, так и на охлаждение рабочей среды: газа, жидкости или твердого вещества.

При выборе заводского решения многое зависит от задач, которые возложены на теплообменник, а в случае самостоятельной сборки – от инженерной фантазии мастера.

fb.ru

---

•
  Храм христа спасителя в честь чего построен
•
  Удельный вес суглинка
•
  Как штукатурить откосы на окнах видео
•
  Стакан под розетку
•
  Гидрофобизация бетона
•
  Как делать перегородки в деревянном доме
•
  Как наточить пилу по дереву в домашних условиях
•
  Ламинат джосс бомонд
•
  Гост р 50941 96
•
  Отверстие в
•
  Чем отличается ноль от заземления
