Качество ручного инструмента является одним из важных критериев его оценивания при выборе. Практичное, удобное и надежное орудие существенно увеличивает производительность труда, облегчает сам процесс и исключает возможность нанесения травм. Особенно это актуально для такого инструмента, как топор. Его использование предусматривает наличие интенсивной динамической нагрузки, отличающейся особой травмоопасностью. При неумелом обращении с орудием топор нередко слетает с рукоятки и травмирует работника. Чтобы этого не произошло, необходимо в первую очередь узнать, как насадить топор на топорище. Сегодня существует около десяти разновидностей рубящих инструментов. И перед тем как насаживать топор на топорище, необходимо определить, к какому он относится типу: плотницкий, боевой, туристический или же это инструмент дровосека. Хотя все топоры и состоят из рукояти и металлической части, каждый тип орудия отличается своим предназначением и конструкционными особенностями. К каждому применяются специальные рекомендации относительно того, как правильно насадить топор на топорище. Фото внизу, например, представляет особенности крепления металлической части к рукояти в плотницком топоре. В других типах орудия оно несколько отличается. Существует несколько методов крепления рукоятки с металлической частью: Для успешного выполнения работы нужна хорошая квалификация, время и представление о том, как насадить топор на топорище. Самому с этим справиться можно при наличии навыков и необходимых инструментов. В случае неудачи, если металлическая рубящая часть ненадежно держится на рукоятке или конструкция расшаталась со временем, процедуру насаживания и расклинивания следует повторить снова. Несмотря на кажущуюся простоту соединения при помощи насаживания и расклинивания, выполнить эту работу непросто. В ней имеются свои нюансы, которые следует учитывать. Для облегчения процесса профессиональные плотники рекомендуют следовать пошаговой инструкции, которая содержит следующие этапы: Рекомендации специалистов помогут новичку разобраться, как насадить топор на топорище. Перед началом работы необходимо: Надежное крепление рубящего элемента с рукояткой возможно при условии качественного расклинивания. Для этого мастеру понадобятся деревянные и металлические клинья. Их можно приобрести в хозяйственном магазине или изготовить самостоятельно. Форма и размеры клиньев должны соответствовать виду пропила и материалу, из которого изготовлено топорище. Для деревянного клина подойдет древесина просушенной березы. Для металлического изделия подойдет твердая жесть (совковая лопата). Часто начинающие домашние мастера задают вопросы: как правильно насадить топор на топорище, как забивать деревянные и стальные клинья? Забивка - это несложный процесс. К этой работе следует приступать, если уже полностью приготовлены рукоятка и клинья. Первым нужно забить продольный клин. Это выполняется легкими ударами молотка. Сильно стучать нежелательно, так как это может расплющить дерево, снизив устойчивость соединения. После того как клин заполнит собой пропил, остатки нужно аккуратно срезать, используя ножовочное полотно. Работа считается успешной, если при испытании насаженный на рукоять топор держится крепко и не шатается. Согласно бытующему у новичков убеждению, деревянные клинья должны быть из того же дерева, что и топорище. Но это не так. Особенности насаживания топора зависят от его формы. Для стандартных изделий советского производства характерной является конусовидная форма рубящей части. Это усиливает ее расклинивающие качества и исключает ошибки при насаживании на рукоятку. По правилам, надевать топор нужно таким образом, чтобы клин и торец рукоятки выступали за проушину на 0,5 см. Это возможно, если топор насажен своей узкой частью в сторону клина, а широкой – в сторону топорища. При таком насаживании работник может при необходимости насадить разболтавшуюся рубящую часть обратно на место, постучав топором о что-нибудь твердое. После этого нужно заново забить клин, но уже поглубже. В плотницком деле нередко используется обратная посадка топора. Она необходима в тех редких случаях, если топор используется не как основное орудие, а как вспомогательный инструмент, чтобы что-то подтесать или подстругать. Обратный способ насадки преимущественно используется для кувалд и колунов. Для них не предусмотрены клинья. Вся нагрузка идет на крайнюю часть рукоятки, которая и удерживает металлическую часть топора. В зависимости от того, какой формы выбрана металлическая рубящая часть, решается, какой стороной насадить топор на топорище. Важно, чтобы инструмент при этом был удобен и эргономичен. Следуя пошаговой инструкции, можно быстро подготовить топор к работе самостоятельно. fb.ru Для колки дров, постройки сруба, отделки досок — многофункциональность топора поражает воображение. Вполне понятно, что каждый мастер хочет иметь хороший топор, чтобы он не ломался и не тупился. Если знать, как насадить топор на топорище, в каких условиях его хранить, есть возможность продлить срок службы этого инструмента. Устройство топора. Топоры могут быть легкими, плотницкими, тяжелыми, маленькими, большими. Основные разновидности топора: Формы топоров и топориков. Первый и второй вариант идеально подойдут для пешего или велоперехода, с ночевкой в открытом поле или лесу. Помогут при прорубке просеки или борьбы с кустарниками на поросшей даче. Хорошо разделывать туши небольших животных. Легкие изделия с коротким топорищем. У плотника удобная полуторная рукоять и средней тяжести топор. Он подходит для обработки бревен, колки дров и очистки участков от крупных кустарников. Название четвертого говорит само за себя. Он хорош именно для колки, хотя и плотницкие функции тоже неплохо выполняет. Лесоруб — двуручный топор, валящий прямостоящие столбы деревьев. Колка дров и плотницкие работы тоже входят в его функционал. Но он слишком тяжел и поэтому неудобен. Витязь — это мощный инструмент для раскола толстых отрезков деревьев. Еще им удобно разделывать туши больших животных. Таежный назван так из-за своей особенности — длинной рукояти, за счет которой удобно делать просеки в густой чаще. Богатырь — тяжелый топор с длинномерным топорищем, предназначен для крупных деревьев. Вернуться к оглавлению Насадка топора на топорище: а- примерка, б — насадка, в — расклинивание; 1 — топор, 2 — топорище, 3 — клин. Все топоры, независимо от вида и предназначения, состоят из глазка или проушины, обуха, лезвия на котором есть носок, фаска и пятка. Также для защиты деревянного топорища от ударов под лезвием располагается бородка. На древних боевых топорах пятка была удлинена, что весьма удобно при бое. Топорище нужно делать из твердых пород древесины, хвоя не подходит. Это может быть бук или дуб. Очень часто в ход идет береза, акация или шелковица. Только учтите, что древесина нужна не старая, но и не свежесрубленная. Косослойность практически не допускается для топорища. Это может привести к расслоению и порче инструмента. Клин чаще всего делают деревянным из мягких древесин, что не совсем верно. Мягкая древесина имеет свойство усыхать, что практически не наблюдается у твердых пород. Еще бывают клины стальные. Вернуться к оглавлению Схема клина, используемого для расклинивания топорища. Необходимые инструменты и материалы: Чаще всего разлиновку делают, забивая железный клин в топорище от обуха до лезвия. Иногда несколько расщепив дерево железом, забивают деревянный клин. Самым надежным будет такой метод: рукоять подогнать под проушину и вынуть из топора. Ножовкой сделать надрезы: один; два — в редких случаях, если проушина большая; или три. Надпилы делаются на две трети от ширины топора. Затем нужно зачистить топорище наждачной бумагой и нанести олифу с охрой. После высыхания можно приниматься далее за разлиновку и насадку топора на топорище. Если сухого и качественного дуба, бука в доме нет, можно поискать в кладовой или на чердаке старые стулья. Обычно они делаются из дуба. Далее необходимо вырезать из бруса качественного дуба или бука клины под пропилы. После примерки и подгона их можно пока отложить. Марля нужна самая обычная, медицинская. Сложив раза в четыре, пропитать эпоксидной смолой. Пока смола не застыла, марлей обмотать торец рукояти так, чтобы после насадки топора марля висела под лезвием. Сверху плотно садится топор, и обрезается марля. Ее не должно быть видно из-под топора. Это делается для качественной усадки инструмента. Эпоксидную смолу залить на дно разрезов. Смола на марле и в прорезах будет впитываться в древесину и не позволит ей намокать и гнить. Она играет и роль заполнителя для микротрещин в древесине. Далее нужно аккуратно вбить клины в топорище и обрезать лишнее. После готовое изделие можно вскрыть лаком во избежание порчи дерева. Этот метод качественной и практически вечной насадки топора называется способом пяти клиньев. Вернуться к оглавлению Четыре распространенные формы заточки клинка. Для долгой службы топора нужно обеспечить ему правильное хранение и уход. В заключение можно добавить о необходимости в хозяйстве этого инструмента. Даже в квартире он должен быть. Во-первых, для рубки дров на семейных пикниках. Во-вторых, тушку купленного на рынке кролика удобнее будет порубать, а не резать. Конечно, учитывайте, чтобы и рукоятка была удобной. Тем более, как вы убедились, топор на топорище можно насадить самостоятельно. moiinstrumenty.ru От того, как насадить топор на топорище, зависит многое. Качество инструмента, ответственный подход к его подготовке и обслуживанию определяют, удобной ли будет работа и насколько хорошим будет результат ее выполнения. Это особенно актуально, если речь идет о ручном инструменте, использование которого предполагает значительные и непрерывные динамические нагрузки. Фото 1. Топор может быть предназначен для разной работы, конечный результат которой зависит от качества его насадки на топорище. Существуют десятки видов топоров, каждый имеет свои конструкционные особенности и предназначение. Плотницкий топор значительно отличается от туристического, топор дровосека совсем не такой, как боевой топор. Но общее одно — это принципиальное строение. Топорище и собственно топор, его металлическая часть, главные составляющие части этого универсального инструмента. И то, как они между собой сочетаются, во многом определяет качество топора. Современные технологии позволяют многое даже для такого инструмента, как топор. Есть несколько способов крепления топорища в топоре: Рисунок 1. Различное взаимное положение центра удара и точки захвата у топора. Качественно сваренный или цельнометаллический топор совершенно надежен с точки зрения целостности. Поломать его довольно проблематично даже при желании. Проблема только в том, что таким инструментом очень тяжело работать. Он жесткий, отдача очень сильная, руки это чувствуют с первого удара. Профессионалы считают, что такой топор сушит руки. Склеенный в заводских условиях топор имеет хорошую амортизацию, держится крайне надежно. Но, во-первых, в нем применяются не деревянные, а пластиковые топорища, точнее, топорища из полимерных составов. Во-вторых, произвести вручную, без специальных камер, качественное склеивание эпоксидным клеем очень непросто и даже не всегда возможно. В обычных условиях принято насаживать топор на топорище. Следующий этап — расклинивание, оно окончательно определяет надежность соединения. Такой подход, естественно, отличается ярко выраженными недостатками. Он требует хорошей квалификации, достаточно много времени для работы, не всегда дает требуемый результат. Но, с другой стороны, это наиболее доступный способ соединения, для него не нужны ни особые условия, ни особо сложные инструменты. А если конструкция расшатается, все операции можно повторить. Вопреки кажущейся простоте, правильно насадить топор на топорище не так просто, есть достаточно много нюансов и способов выполнения такой работы. Вернуться к оглавлению Чертеж изготовления топорища. Каждая работа, даже самая простая, состоит из нескольких этапов. Сборка топора не исключение. Для того чтобы получить готовый к работе инструмент, необходимо: Четыре первые стадии можно считать подготовительным этапом. Итак, перед тем как насадить топор на топорище, последнее надо подобрать и приобрести. Что касается материала, то профессиональные плотники и дровосеки рекомендуют хорошо просушенную березу. Этот материал достаточно распространенный, а также обладает свойствами, создающими удобство при работе с инструментом. Более твердые породы дерева хорошо подойдут для декоративных вариантов, но не для рабочих. Наиболее удобная форма топорища, дающая наименьшую отдачу на руки, давно определена. Идеально, когда ось CD (рис. 1) пересекается с центром захвата P или же имеется небольшое смещение назад и вверх. В двух других случаях при ударе приходится совершать неестественные движения, чтобы компенсировать отдачу. Виды лезвий для топора. Подогнать топорище под проушину — значить обтесать его до необходимой формы. Для этого пригодится какой-либо деревообрабатывающий инструмент, например, другой топор, острый нож и тому подобное. И тут есть один момент, который необходимо учитывать обязательно. Ось лезвия топора и продольная ось топорища должны находиться в одной плоскости. Проще говоря, лезвие нужно выровнять относительно топорища. Несколько слов о проушине. Она может быть как прямой формы, так и в определенной части топора конической. Коническая форма проушины считается более подходящей для хорошего крепления. Перед обтесыванием топорища нужно внимательно подгонять форму. Наступил черед пропилов на верхнем торце топорища. Их количество определяется выбранным способом расклинивания, которых достаточно много. Это может быть всего один продольный паз, может быть два-три боковых, один продольный. Многие профессиональным считают один продольный и четыре боковых. Это можно увидеть на фото 1, но это далеко не все варианты. Можно выбрать и некоторое смещение пропилов и разделенный на несколько частей продольный пропил. Многие решают этот вопрос исходя из собственных представлений о механических свойствах такого рода соединений. Рисунок 2. Схема насадки топора на топорище. Особое внимание необходимо обратить на глубину и ширину пропилов. Глубина должна быть такой, чтобы получившийся паз полностью прятался в проушине. В противном случае топорище может быть расколото при расклинивании или при работе. Ширина пропила должна соотноситься с толщиной клиньев. Клин не должен входить в пропил слишком легко, тогда в нем не будет никакого смысла, но и не должен входить слишком туго, тогда его не удастся вбить внутрь. Деревянные или металлические клинья (рис. 2) можно купить или изготовить самостоятельно. Тот и другой способ подойдут одинаково хорошо. Стоят они недорого, но если купить негде, можно попросту вырезать их из хорошо просушенной березы. Форма и размеры должны соответствовать параметрам пропилов. Металлический клин можно изготовить из достаточно твердой жести, например, из ненужной совковой лопаты. (рис. 2) Если подготовительный этап пройден правильно, дальше никаких особых проблем возникнуть не должно. Вернуться к оглавлению Пришел черед двух последних этапов подготовки топора к работе. Сначала насаживание — топор должен плотно сидеть на топорище, а также ровно, в соответствии с тем, что написано выше. Верхний срез топорища может находиться вровень с верхним срезом топора, а может немного выступать. Главное, чтобы пропил был достаточно глубоким, но не превышал допустимый предел. После насаживания берется сначала продольный клин, вставляется в пропил и легкими ударами молотка забивается вовнутрь. Слишком сильные удары не нужны, ими можно только расплющить древесину, сделав соединение не столь устойчивым, как хотелось бы. Если клин будет немного выступать, лишнее можно потом срезать ножовкой. Схема заточки топора своими руками. Те же манипуляции проделываются с другими клиньями. Можно их посадить на клей, например, эпоксидный. Но это не обязательно, хорошо расклиненное топорище и так будет надежно держаться в проушине. Металлический клин вбивается сбоку от продольного так, чтобы выступающей части хватило для вбивания с другой стороны деревянного клина. (рис. 2) Металл добавит конструкции надежности и устойчивости. Верхнюю часть топорища остается зачистить наждачной бумагой и, при желании, залить клеем или покрасить. Тогда будет меньше шансов загнать в руку скалку. Под конец необходимо провести испытание готового топора. Если ничего не шатается, при ударах все держится надежно, амортизация на должном уровне — инструмент готов к работе. Обычно тем, кто работает топором постоянно, приходится довольно часто повторять описанную выше процедуру. Для тех, кто берет в руки этот деревообрабатывающий инструмент время от времени, качественного соединения хватит надолго, особенно если не оставлять топор под дождем или не держать его во влажном помещении. Вернуться к оглавлению Рассмотрена фактически сборка топора, приведение его в рабочее состояние. Чем аккуратнее выполнена эта работа, тем лучше. И лучше выполнять ее самостоятельно, тогда будет точно известно, насколько крепко все держится. Соблюдение правил техники безопасности — важное условие для работы с любыми колющими и режущими инструментами. Осторожность и отсутствие спешки сберегут от травм, порезов и других неприятных последствий. www.parnikiteplicy.ru
Несмотря на множество дельных советов (многими воспользовался), ни разу не увидел чёткой инструкции на тему, как же это сделать в виде последовательных шагов. Желательно с фото.
По сути, я ничего не придумал, а лишь объединил то что прочёл в понятном и последовательном виде. В результате получился весьма надёжный способ насадки топора.
Начну сначала.

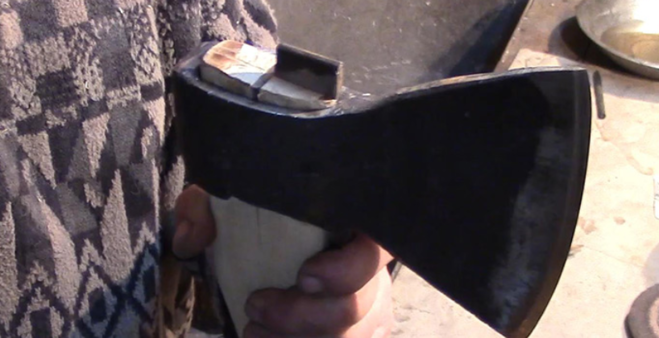

Посему если топор велик и проушина длинная, имеет смысл сделать не один поперечный распил, а два. Как бы деля проушину на 3 равные части и тогда получится нечто похожее на топор Верескунова Крепыш (фото взято с сайта автора). Такой расклин делается 5-ю клиньями, два поперечных и 3 вертикальных.Сразу предупреждаю, так же красиво у меня не получилось ни в первый, ни во второй раз.
Метод 5 клиньев дополнительно усилен использованием марли и эпоксидной смолы. В данном примере я комбинирую 2 зарекомендовавших способа насадки в одном.
При вырезании места под посадку, нужно сделать так, чтобы топорище выступало из проушины примерно на 1 см, тогда у вас будет дополнительный кусок дерева, который после расклинки будет большего диаметра чем проушина и следовательно топор будет держаться надёжнее.
2. Пропилы.
3. Клинья.
Клинья вырезаем из твёрдого дерева, лучше бук или дуб(они идут на мебель в частности стулья, не выкидывайте старые стулья).
Примерка клиньев.
4. Марля
Хотим мы или нет, но сделать идеальную проушину и идеальное топорище под эту проушину нам сделать никогда не удасться. Поэтому всегда будут небольшие зазоры, даже после идеальной расклинки. Чтобы их избежать я использую марлю или бинт пропитанный эпоксидной смолой. Эпоксидная смола помимо того что является хорошим клеем, обладает неоценимым свойством. Она не даёт усадки, а наличие марли выполняет роль очень эластичного армирующего материала не дающего эпоксидке растрескиваться. Также эпоксидка стойка к воде и пропитыва древесину не даёт ей намокать.
Делается 4-5 слоёв марли в зависимости от величин зазоров на топоре и одевается сверху на торец топорища.
Количество слоёв подбирается так, чтобы топор садился туго, но без сверх усилий.
После этого топор насаживается. После посадки, марля разрезается сверху и лишнее обрезается.
Вытираем всё что вытекло и ставим сушится. На след день. Смело отрезайте выступающие части клиньев, зашкурьте остатки марли и смолы и пользуйтесь. Топор у вас никогда не рассохнется и не разболтается. Не верите? Попробуйте сами.
info-grad.com 02 декабря 2015 Просмотров: 4918 Как правильно насадить топорище на топор и изготовить его самому, должен знать каждый огородник. Подбор топора — проблема довольно-таки серьезная, потому как специфика работы с этим прибором связана с высокими рисками. Не всегда те топоры, что представлены в строительных магазинах соответствуют потребностям плотника, поэтому чаще специалисту приходится мастерить топорище собственноручно. Топор незаменимый инструмент в частном секторе, поэтому необходимо уметь правильно его подготовить к работе и поддерживать в «боевой готовности». Согласно росту и силе мастера, определяется длина самого топорища. Качество древесины при этом очень важно. Более легкие варианты топоров имеют вес 800-1000 г при длине рукоятки 40-60 см. Тяжелые же инструменты по весу составляют 1000-1400 г, при этом длина топорища — 55- 65 см. Большинство же топоров на сегодняшний день имеют фиберглассовую ручку, сделать которую своими руками в быту нельзя. Но отличное деревянное топорище можно сделать и своими руками с умом совсем не хуже заводского. При этом инструмент будет также комфортен в использовании и, что немаловажно, экономен по деньгам. Устройство топора. Чаще всего используемый материал, из которого выполняют топорище для топора — береза. Ее древесина довольно крепка и имеет отличную ударную вязкость, то есть повышает силу удара. Из минусов можно назвать: подверженность гниению, повышенную впитываемость и отдачу влаги. Этот материал применяют в основном для плотницких топоров. Для туристических топоров желательно применять древесину из клена. Она не подвергается разложению и почти не рассыхается. Однако ударная вязкость его пониже, но для походов в лес вполне приемлема. Так как древесину березы ручным способом весьма трудно подвергать обработке (она очень твердая), то выбор наиболее оптимального материала для любого топорища падает на древесину ясеня — весьма крепкой и почти не подлежащей сжатию и расширению. Конечно же, при приобретении топора, а точнее колющей его части, нужно сосредоточить интерес на качестве металла, из которого изготовлен инструмент. На нем обязательно должен быть знак ГОСТа, подтверждающий государственные требования и стандарты по качеству металла. Будьте бдительны, другие знаки (ТУ, ОСТ или МРТУ) означают, что изготовитель внес изменения в технологию производства. Проверку по качеству металла проводят следующим образом: берутся 2 топора и ударяются лезвием одного из них по лезвию другого. Если после удара на изделии не останется зазубрин, значит оно качественное. Еще одним признаком хорошего качества является специфичное звучание, которое исходит при постукивании по топору, находящегося в этот момент в подвешенном состоянии. Помимо этих проверок, необходимо обратить внимание на следующие факторы: http: Однако не стоит отчаиваться, в случае если отыскать топор соответствующий абсолютно всем требованиям не получится. Все обнаруженные отличия можно ликвидировать, посредством заточки заусенцев, расточки проушины и придания обуху симметричной формы. Для того, чтобы правильно насадить топор на топорище понадобится следующее: Правила насадки топорище на топор. Для того, чтобы смастерить топорище собственноручно, берется бревно с диаметром в 140 мм, предпочтительно из прикорневой части дерева. При выборе длины бревна следует учесть его уменьшение за счет среза растрескавшихся после просушки концов, предположительно оно должно быть где-то на 200 мм больше длины предстоящего топорища. Бревно раскалывается вдоль (пополам) и счищается от коры. Итого выходят две заготовки для топорища, которые хранятся при комнатной температуре при влажности около 12% в течение года для обеспечения лучшей обсушки и наибольшей безопасности топорища. При создании предстоящей рукоятки для топора, необходимо иметь перед собой пример желаемого топорища, либо использовать уже готовые чертежи. Болванку с помощью небольшого топора, стамески и ножа обтесывают до тех пор, пока не добьются требуемой формы или размера эталонного образца. Далее следует учесть, что модель болванки обязана быть непременно овальной, так как круглая ручка способствует повышенной напряженности мышц у человека при работе с таким топорищем, а также снижает точность удара. Заднюю часть рукоятки следует выполнить изогнутой и утолщенной (в случае выскальзывания она поможет удержать топор в руке). Для того, чтобы верхний конец беспрепятственно входил и выходил из отверстия лезвия, его необходимо обтесать соответственно, при этом верх его должен выступать из отверстия приблизительно на 10 мм. Отделанное топорище в самом конце ошкуривают до совершенной гладкости с помощью крупнозернистой, а потом мелкозернистой наждачки. Затем готовую заготовку необходимо проолифить. Как насадить топор на топорище? Каждый, кто насаживал когда-нибудь топор на топорище знает, какой это важный этап, потому что от правильного насаживания топорища зависит безопасность жизнедеятельности работника. Итак, первоначально на верхнем торце деревянной рукоятки необходимо сделать один продольный и два поперечных пропила. Углубления делаются ножовкой примерно на 2/3 от высоты проушины лезвия плюс 1 см, предусмотренный для выступа. http: Далее делаются 5 клиньев из твердой древесины (дуба или бука): два из них должны быть равны по ширине проушины лезвия, два боковых — плотно упираться в проушину, а средний продольный клин по ширине должен соответствовать расстоянию меж двух поперечных. Уменьшение клиньев обязано идти параллельно волокон дерева. Затем берется самая простая медицинская марля, сложенная в 4 слоя, пропитывается эпоксидной смолой. Пока она не застыла, пропитанную марлю обматывают на торец топорища так, чтобы концы ее свисали под лезвием, при этом торец рукояти очень плотно должен входить в проушину, излишки марли потом срезаются. Смола − выполняет функцию отталкивания влаги и забивает микротрещины в древесине. Заключительный этап состоит в том, что пропилы также где-то на 1/4 глубины заливаются эпоксидной смолой, ею же пропитывают и клинья, которые потом наглухо всаживают в топорище. Сначала вгоняют поперечные клинья, а затем и продольные. http: На этом насадка топора на топорище завершается. Приблизительно через 2 суток следует произвести спил выступающих частей клиньев и зашкурить возникшие неровности. Топор, насаженный подобным образом, прослужит своему владельцу еще очень долго. Автор:
Иван Иванов Поделись статьей: Оцените статью: Похожие статьи masterinstrumenta.ru Большинство из наших сограждан, в первую очередь, конечно, мужчины, хотя бы раз в жизни, но пользовались топором. Универсальный инструмент этот настолько же распространен, насколько же и критичен к технике безопасности по его применению. Безопасность работы с топором начинается с освидетельствования его состояния: в первую очередь это касается крепления собственно топора к ручке — топорищу. Насадка топора на топорище: а- примерка, б — насадка, в — расклинивание; 1 — топор, 2 — топорище, 3 — клин. Вопрос о том, как насадить топор на топорище, особенно актуален для тех, кто планирует ремонтировать старый топор или собирает новый. Всем, кто берет в руки такой инструмент, следует принимать во внимание данные о срывающей силе, воздействующей на используемый топор, которая может достигать 2000-2500 Н. Тем, кто предпочтет самостоятельно сделать топор «под себя», рекомендуется внимательно относиться к уже существующему опыту создания подробных инструментов, чтобы избежать возможных неприятных ошибок. Вернуться к оглавлению Схема клина, используемого для расклинивания топорища. Обычно для закрепления собственно металлического топора на деревянной рукояти, топорище, служит следующий способ: металлическая часть инструмента своим отверстием, которое называется проушиной, плотно насаживается на рукоять, после чего последняя расклинивается в проушине при помощи одного (деревянного или металлического) или двух (деревянного и металлического) клиньев. Для того чтобы грамотно выполнить такой способ насадки, необходимо провести некоторую подготовительную работу. К выбранному (или уже имеющемуся) топору, у которого предварительно зачищена проушина от окалины и ржавчины до чистого металла, нужно подобрать соответствующее топорище. Рекомендуется для этой цели использовать хорошо высушенную (не более 18% влажности) древесину березы или твердых лиственных пород. Причем топорище не должно иметь в теле и на торцах сучков, трещин и почернения в структуре. Волокна древесины должны располагаться вдоль рукояти. Толщина заготовки для рукояти большого топора, как правило, выбирается в соответствии с размерами его проушины. Если проушина маленькая, то толщину заготовки следует выбирать исходя из размеров кистевого обхвата мастера, готовящего себе инструмент. Выбранное топорище обрабатывают по торцам: Схема заточки топора. Указанный пропил делается на глубину порядка 2/3 от высоты проушины, по нанесенной на топорище соответствующей отметке. Ширина пропила — около 1,5 мм. Выполненный пропил в дальнейшем будет дополнительно служить маркером для ориентации лезвия топора при насадке, так как лезвие, пропил и ось симметрии рукояти должны находиться на одной плоскости. Перед насадкой верхняя часть топорища подгоняется под размер проушины: древесина обстругивается острым ножом по нанесенным на нее соответствующим разметочным линиям. Причем следует иметь в виду, что в проем обуха (в проушину) рукоять не должна входить свободно, а только с определенным усилием, под воздействием внешнего дополнительного фактора. В противном случае через некоторое время топор будет болтаться на рукояти. Кроме того, убирая лишнюю древесину в верхней части топорища, необходимо помнить о том, что последнее, по окончании насадки, должно выйти из проушины на 8-10 мм. Насадку на подготовленное топорище рекомендуется осуществлять по следующей системе: Проводя насадку, необходимо постоянно контролировать расположение лезвия относительно нижней части рукояти, следя за тем, чтобы оно находилось на одной плоскости с осью симметрии топорища. При появлении нежелательного отклонения следует подрезать ножом древесину таким образом, чтобы насадка продолжилась в заданных границах. Вернуться к оглавлению Схема топора: 1 — обух, 2,9 — клинья, 3 — лезвие, 4 — носок, 5 — фаска, 6 — пятка, 7 — бородка, 8 — топорище, 10 — заточка. Насаженный инструмент далее следует закрепить: расклинить рукоять в проушине обуха, чтобы он при работе не двигался на топорище и уж тем более не слетал с него. Для этой цели применяют деревянные и металлические клинья. Деревянные клинья готовят из твердого дерева, обычно из березы. Требования к наличию влажности аналогичны требованиям к древесине топорища. Рекомендуемые размеры деревянного клина: Перед забиванием клин рекомендуется промазать соответствующим клеем, что будет служить дополнительным удерживающим усилием. В паре с деревянными клиньями используют также клинья металлические, имеющие вид прямоугольной пластины. Классический клин из металла в верхней части имеет толщину порядка 3-4 мм, в нижней части — около 1,5 мм. Ширину клина обычно определяют в пределах не более 0,75 от его высоты. В середине пластины высверливается отверстие, диаметр которого должен быть не менее 10 мм, причем неровности краев полученного отверстия рекомендуется оставлять для лучшего сцепления с древесиной рукояти. Указанное отверстие в клине служит одним из условий удержания его в топорище, так как древесина рукояти, заполняя отверстие, препятствует движению металлической пластины. Забивается такой клин после деревянного, с пересечением последнего под некоторым углом (до 90°). Некоторые практики предлагают использовать металлический клин из достаточно жесткого, но гнущегося металла, по краям которого, с обеих сторон, наносятся неровные прорези, нижние части которых несколько отгибаются от плоскости пластины. Такие прорези, при забитом клине, являются препятствием его извлечения. Кроме того, если подобный клин забить в топорище параллельно деревянному на расстоянии 2 -3 мм и верхнюю часть металлического клина загнуть в сторону деревянного, с перекрытием последнего, то металлический клин, кроме выполнения основной функции, будет удерживать соседний, деревянный. Однако некоторые специалисты являются противниками использования металлических клиньев, мотивируя свою позицию тем, что металл довольно быстро ржавеет и приводит к разрушению древесной структуры топорища. Сторонники такого подхода разработали способы расклинивания топоров с использованием только деревянных клиньев. Вернуться к оглавлению Формы топоров и топориков. Некоторые мастера разработали и успешно используют свои способы насадки топоров, в которых применяют несколько деревянных клиньев и дополнительные материалы, улучшающие крепление инструмента на рукояти.Один из таких способов основан на использовании пяти клиньев, два из которых располагаются перпендикулярно плоскости, проходящей через ось симметрии топорища и лезвие инструмента, а остальные — по линии указанной плоскости. В соответствии с количеством и плановым расположением клиньев на верхнем торце рукояти топора делают пропилы. Затем, так же как в классическом способе, на древесину наносят соответствующую разметку. Однако, в отличие от классики, далее топорище обтачивается так, чтобы оно своей верхней частью, на которой будет крепиться инструмент, свободно проходило в проушину обуха. В этом способе дополнительным материалом, который обеспечит плотную, с усилием, насадку инструмента, будет являться бинт, слои которого, намотанные на торец и несущую часть рукояти, пропитываются эпоксидным клеем. Указанный уплотнитель, кроме основной функции, обеспечит «лечение» возможных нарушений целостности древесины, а также предохранение обработанного участка топорища от попадания влаги в дальнейшем.Насадка топора на такое топорище осуществляется стандартно, однако при расклинивании рекомендуется в пропилы поместить некоторое количество эпоксидного клея, который усилит эффект применения клиньев и обезопасит от возможного появления трещин в древесине. Как для первого, так и для второго варианта проведения мероприятий по насадке рекомендуется, после окончания расклинивания, закончить работы по сборке инструмента, аккуратно срезав все лишние крепежные части, находящиеся на верхнем торце топорища. Если во время производства работ по соединению частей топора на его рукояти появились задиры или сколы древесины, их нужно ликвидировать, без нарушения работоспособности инструмента. Правильно насадить топор на топорище и правильно зафиксировать его — это значит выполнить заключительную часть операции по сборке топора, после чего этим инструментом можно будет уверенно выполнять разнообразные работы. И если относиться к такому инструменту бережно и хранить его в сухих помещениях, он отплатит за заботу о нем долгими годами отличной службы. moiinstrumenty.ru "Насадить" то как раз топор на топорище и не сложно. Сложнее его зафиксировать в насаженном положении на ручке. Железка топора, во время работы (размаха) под действием центробежной силы норовит спрыгнуть с ручки и это закономерно. К тому же во время входа в дерево, рука непроизвольно оттягивает топорище на себя. Все это и способствует постепенному сходу топора с ручки. Для предотвращения это и способствует правильная расклинка. Но давайте по порядку. Для того что бы насадить топор, нужно подогнать удерживающую часть топорища под размер проушины топора. Для этого поставим на торец топорища топор, той стороной которой и будем его насаживать, и обрисуем контур отверстия карандашом - Теперь, снимем лишнее дерево оставляя черту не тронутой. Это можно сделать рашпилем или лепестковым наждачным кругом на болгарке. Я это делают коротеньким рубаночком, с минимальным выпуском ножа. Сигналом что толщина подходящая, служит толщина заусенцев дерева, при пробной насадке не более 1 миллиметра и на 1/4 окружности овала (не по всему периметру) Промерьте штангельциркулем посадочное место что бы оно по всей длине от торца до нижнего края посадки железки была одинаковой. Теперь сделаем пропилы под клинья, крест-на крест. В конце пропилов сделаем сквозную сверловку сверлом на пять миллиметров (на фото обозначил их красными кружками) После этого загоняем топорище в проушину топора до дохождения первым до линии нижнего края. Приступаем к расклинке. Тут нужно бы в принципе понять что мы делаем и зачем. Проушина топора внутри имеет сужение в средней своей части. По крайней мере так должно быть, и есть на качественных топорах. На рисунке обозначил это стрелками, как сумел (надеюсь понятно) Это для того что бы слишком толстый клин не разорвал ручку дальше. Вот этот "пережим" и имеет принципиальное значение для качественной насадки. Если представит проушину в разрезе, то она будет представлять из себя два раструба направленных в разные стороны. Одним конусом топор заходит на топорище, а во втором конусе, снаружи клинья делают из топорища "розочку" Таким образом топор не идет дальше по топорищу и не слетает наружу. Забиваем клинья. Один (любой) цельный, а по бокам его две половинки. Если клинья из твердого дерева, то отпилить излишки торца (в сантиметре от железки) можно и вместе с ними, если клинья железные сначала отпилим топорище потом вобьем клинья заподлицо. www.remotvet.ruКак правильно самому насадить топорище на топор? Топор на топорище насадить
Как насадить топор на топорище самостоятельно?
О разновидностях
Как крепятся топорища?
Как насадить топор на топорище?
Начало. Подготовительный этап
Приготовление клиньев
Забивка
Расклинивание
Какой стороной насаживать топор на топорище?
В завершение
Как насадить топор на топорище: рекомендации
Основные виды топоров
Оптимальный материал для топора
Основные способы разлиновки
Уход за топором: практические рекомендации
Как насадить топор на топорище
Способы крепления топорищ в топорах
Подготовительный этап
Насаживание и расклинивание
Заключение по теме
Как насадить топор на топорище. Как насадить и расклинить топор. Как правильно насадить топор на топорище.
Рассматривая топоры именитых мастеров, обратил внимание что расклинены они не так как обычно принято на хозмаговских топорах. Не одним длинным, вертикальным клином, а несколькими. Особенно меня впечатлили топоры Артемьева, Верескунова и как ни странно Труд Вача. Cпособ 5 клиньев
1. Место под посадку топора.
Заливаем в пропилы, смолу. Количество должно быть таким чтобы заполнилась 1/4 глубины. Но делать это надо только после насадки топора, чтобы смола не вытекала. Наполнение смолой пропилов имеет большой смысл. Довольно часто, особенно если сделан пропил недостаточной глубины, при забивании клина топорище даёт незаметную трещину(а иногда и очень заметную), внутри проушины. Трещина может дать о себе знать позднее, в самый неподходящий момент. Так вот смола заполнит трещину и не даст ей развится. Ну и в целом она так же позволит не оставить пустот в щели после забивания клина. Натираем клинья эпоксидной смолой и акуратно забиваем, вначале поперечные. А затем и вертикальные.
