Хозяева, решившие построить частный дом, как правило, отдают предпочтение более дешевой крыше с двумя скатами. Устройство такого типа кровли – довольно простое и практичное. Благодаря своей прочности, она отлично защищает дом от практически любой непогоды. В этой статье мы подробно расскажем об устройстве стропильной системы двухскатной крыши – как самой важной составляющей ее конструкции.
Двускатной именуют такую крышу, которая имеет два плоских ската в виде прямоугольника, закрепляемых вверху под углом, и треугольных проемов, расположенных в торцах, в которые монтируются фронтоны. Для обеспечения надежности и долговечности конструкции используются разного рода подпорные и поддерживающие узлы. Самой главной считается система стропил, о которой мы и поговорим ниже.
По большому счету, все составные части крыш с двумя скатами – это пиломатериалы с различной формой, сечением и длиной, то есть брусья и балки, доска и рейки.
Делают мауэрлат из квадратного, размерами сечения, как правило, от 10 до 15 см. Он укладывается по всей длине несущих стен, с последующим закреплением при помощи резьбовых стержней или анкеров. Служит данный элемент кровли для распределения нагрузки от стропил к несущим стенам.
Различные типы стропил также изготавливаются из бруса, сечением 15 на 5 (иногда 10) см. Из них собирают контур кровли в виде треугольника, на который будет приходиться вся сила ветра, града, снега и иных проявлений непогоды. Для обеспечения нормальной прочности стропила размещают с промежутками от 0,6 до 1,2 м. С уменьшением этих показателей крыша, соответственно, будет становиться более тяжелой. Промежутки между стропилами также будут зависеть и от конструкционных особенностей применяемого кровельного материала.
Представляет собой аналогичный мауэрлату квадратный брус - 10×10 или 15×15 см. Укладывается он на внутреннюю часть несущей стены, для обеспечения равного распределения нагрузки, идущей от кровельных стоек.
Этот узел используют для каркасной конструкции с висячими стропилами. Он является завершающей частью треугольника стропил, не дающий ему расходиться.
Также используется квадратный брус. Располагают стойки вертикально, они будут поглощать нагрузку от конька и перенаправлять ее на несущую стену дома.
Данные компоненты играют роль передаточных звеньев от стропил к несущим конструкциям. После соединения стяжек с подкосами образуется крепкая ферма. Даже если представить, что имеется большой пролет, ферма все равно сможет противостоять всем нагрузкам.
Обрешетку получают путем укладки брусков под прямым углом к стропилам. Перенося всю массу кровли на стропильные ноги, этот элемент конструкции скрепляет их еще лучше. Лучше всего для создания обрешетки применять обрезные доски или бруски. Если таковых нет, подойдет и необрезная доска, но с нее должна быть снята кора. Если вы будете использовать любой тип мягкой кровли, то понадобится сплошная обрешетка. В этих целях можно воспользоваться водоотталкивающими фанерными листами.
Коньком называется место кровли в верхней ее части, где происходит соединение двух скатов крыши. Формируется он после соединения стропильных ног – укладывается горизонтально.
Является элементом, выходящим из-за стены приблизительно на 40 см, он не дает дождевым осадкам промочить стены.
Этот узел крепления стропильной системы необходим для организации свеса крыши. Их используют лишь в тех случаях, если стропильные ноги получаются очень короткими, и их недостаточно для свеса. В таких ситуациях ноги приходится удлинять при помощи кобылок, которые представляют собой не что иное, как доски чуть меньшего сечения.
Таких систем насчитывается две: наслонного и висячего типа. Ко второму типу прибегают тогда, когда внешние стены дома находятся на удалении друг от друга на 10 м или еще меньше. К нему еще прибегают в случае, когда между стенами не планируется устанавливать несущую стену, разделяющую дом на две части.
В иных случаях нужно устанавливать систему стропил наслонного типа. Если возводящийся дом разделяют не несущей стеной, а колонами, то устанавливают одновременно две стропильных системы. Стропила, которые укладывают под укосом, будут опираться на колонны, а висячие должным образом будут расположены между ними.
Такая конструкция характеризуется тем, что в качестве опор под стропила выступают боковые стены. Негативным нюансом является то, что возникают распирающие нагрузки, которые спустя некоторое время могут повреждать стены. Для недопущения этого соединение стропильных ног осуществляют при помощи затяжек. Таким образом, создается жесткий треугольник, который не деформируется из-за нагрузок. Нередко затяжки заменяют балками перекрытия, в особенности это требуется, если вы планируете возводить мансарду под крышей.
У такой стропильной конструкции двухскатной крыши есть и положительные стороны, а именно – можно не производить крепление мауэрлата. К тому же, довольно просто устанавливаются узлы конструкции, в которых стропильные ноги опираются на стены. Для придания ферме ровных очертаний и устойчивости, через слой изоляции прокладывают доску, тем самым увеличивая площадь опоры. Ниже опишем главные типы трехшарнирных висячих стропил.
К первому виду можно отнести обычную треугольную трехшарнирную арку. Такая конструкция является несложной – это закрытый треугольник с двумя верхними сторонами, предназначенными для противодействия нагрузкам на изгиб. Вместо затяжки в этой конструкции можно использовать стальной тяж. Карнизный узел можно выполнить одним из существующих конструкционных решений: при помощи ортогональной лобовой врубки или с использованием дощатых или пластинчатых креплений.
Далее следует трехшарнирная треугольная арка с усиленной бабкой или подвеской. Такую разновидность использовали давным-давно, при строительстве огромных помещений промышленного или сельскохозяйственного назначения, имеющих пролеты свыше шести метров. Она не подходит для сооружения частных домов. В основе ее лежит то, что масса затяжки приходится на конек. Данные узлы скрепляются между собой и хомутом подвески методом косого или прямого прируба. В качестве крепежных элементов применяются болты. Подвеску из дерева именуют бабкой, а из стали – тяжом. Данный элемент свисает с узла карниза. Затяжку закрепляют к ее низу через накладки из дерева. В качестве переходников используются хомуты, дающие возможность изменять прогиб затяжки в случае ее провисания.
Третьей следует трехшарнирная треугольная арка с приподнятой затяжкой. Если вы собираетесь обустроить под крышей мансарду, то такая схема в данном случае подойдет, как нельзя лучше. Растяжка устанавливается не снизу, а сверху. Стропила закрепляются на балке мауэрлата методом ползуна. Таким образом, нагрузка распределяется равномерно, а вся система становится устойчивой. При этом торцы стропил должны выходить за пределы наружных стен дома с крышей с открытыми стропилами. Если вы собираетесь устанавливать подвесной потолок или прокладывать слой изоляции, то затяжку лучше уравновесить подвеской.
Существует и трехшарнирная треугольная арка с ригелем. Ее устанавливают, когда присутствуют довольно высокие распорные нагрузки. В нижней части закрепляется затяжка, а сверху – ригель. Установка мауэрлата в данном случае не нужна. Учтите, что ригель не должен быть оснащен шарнирным креплением к стропилам, иначе конструкция получится шаткой.
Далее стоит рассказать об арках с дополнительными подкосами в стропильной системе. Если вы решили устанавливать длинные стропила, то их нужно будет подпирать. Для этой цели потребуются подкосы, которые будут уменьшать нагрузку на прогиб на стропила. В виду отсутствия несущих стен, подкосы придется убирать в бабку. Как правило, затяжка в такой системе – комбинированная, скрепленная прирубом. Таким образом, происходит подтягивание вниз конькового узла, который, в свою очередь, сжимает подвес и стропила.
Имеют свои узлы конструкции и наслонные стропила. Прямо в центре такой системы устанавливается вертикальная балка, через которую масса всей крыши направляется от конька к несущей стене, расположенной посредине здания.
В безраспорном типе наслонных стропил стропильные ноги испытывают лишь усилие на изгиб.
Их установку можно осуществлять одним из трех вариантов:
Наслонные стропила распорного типа по своей конструкции практически не отличаются от описанных выше трех вариантов, за исключением одного нюанса: вместо жесткого крепления стропил нужно использовать подвижное крепление. Распорные стропила такого типа отличаются тем, что для них не обязательно устанавливать прогон. Для распорной системы нужно очень тщательно закреплять мауэрлат к стенам дома. При этом они должны быть толстыми и крепкими.
Немного о наслонных стропилах с подкосами. Они представляют собой третью подстропильную ногу, которая работает на сжатие, и устанавливается с наклоном в 45 градусов. В итоге можно перекрывать даже 14-метровые пролеты, при этом балки могут быть использованы не самых больших сечений.
В расчете крепления подкосов нет необходимости, можно просто зафиксировать их с двух сторон, расположив под стропилами. Это предотвратит подкос от смещения. Нужно всего лишь ровно срезать угол подкоса, беря во внимание наклон стропил. Чтобы определиться с тем, какого сечения нужны узлы наслонных стропил, вычисляют усилие на нажатие.
К последнему типу наслонных стропильных систем стоит отнести конструкции на подстропильных балках.
Если в вашем доме будет две несущие стены, ты понадобится устанавливать две подстропильные системы. В них входят балки, смонтированные на стороне крыши, которая длиннее. Под балками смонтированы стойки, а в качестве опор служит лежень и расположенные внутри стены дома. В случае отсутствия прогонов, стойки устанавливаются под всеми стропилами. Верхушки стропильных ног соединяются друг с другом, после чего их перевязывают накладками из дерева или стали. В виду отсутствия конькового прогона создается распор.
Затяжку устанавливают ниже сквозного прогона – таким способом избавляются от распора в безраспорной системе. Снизу стоек для улучшения устойчивости закрепляют схватки. Они выполняют функции ригеля, принимая на себя нагрузки сжатия, а также не дают стойкам упасть. Фиксируются расшивки крест-накрест.
В этой статье мы подробно рассказали о том, как усилить стропила двухскатной крыши, какими бывают такие системы, и как их устанавливать.
Наслонная стропильная система – конструкция, применяемая при сооружении крыш зданий с промежуточными несущими стенами, опорными столбами или колоннами. Опирается она не только на стены снаружи, но и на внутреннюю центральную опору ( в некоторых случаях – на две). Если говорить про использование, то наслонные стропила – самые распространенные для жилых частных домов, которые, как правило, имеют внутренние стены-перегородки. Составные элементы наслонной системы: две стропильные ноги, нижние края которых опираются и закрепляются на наружных стенах (мауэрлате), а верхние – на горизонтальном коньковом прогоне. Прогон, в свою очередь, удерживается вертикальными стойками, упертыми в промежуточную стену. Это классическая схема устройства наслонной системы, подходящая для двухскатной крыши. С односкатной крышей прослеживаются те же правила, но с иной реализацией. Стропила, входящие в стропильную систему, укладывают с опорой на противоположные несущие стены (выходит, что только на две опоры). Внутренняя перегородка здесь не нужна. По сути, ее функцию выполняет более высокая стена. Для повышения несущей способности стропильной конструкции, в систему внедряют подкосы. Их наличие позволяет увеличить длину перекрываемых пролетов. Для односкатных крыш возможно применение наслонных стропил без внедрения подкосов при пролетах до 4,5 м. Наличие подкоса увеличивает эту возможную длину до 6 м. Похожая тенденция прослеживается с двухскатными крышами. Двухскатная конструкция с одной промежуточной опорой используется для пролетов до 9 м. Установка подкосов увеличивает максимальную длину пролета до 10 м. А комбинация подкосов со схваткой (горизонтальной балкой, соединяющей пару стропильных ног) – до 14 м. Существует несколько вариантов реализации наслонных систем, среди которых различают безраспорные и распорные конструкции с дополнительными поддерживающими подкосами, схватками, подстропильными балками. Рассмотрим основные конструкции наслонных стропил. Данный вид наслонных стропил не дает распор на внешние стены. Нивелирование распирающих нагрузок происходит, благодаря особому сочетанию креплений. Один край стропилины всегда закрепляют жестко, а второй – на скользящей опоре. Это дает отсутствие распора. Жесткое крепление может означать, что узел закреплен, но допускается поворот балки в шарнире (одна степень свободы). Также существует жесткое защемление стропильной балки, при котором любые смещения невозможны (нулевая степень свободы). Больше свободы дает скользящее крепление, которое позволяет стропильной ноге не только поворачиваться, но и смещаться горизонтально (две степени свободы). Безраспорная конструкция характеризуется тем, что в ней всегда присутствует и жесткое, и скользящее крепление. Благодаря этому, под влиянием нагрузки, стропила изгибаются, не передавая распор на стены. Нижний край стропилины крепят жестко к мауэрлату (одна степень свободы), путем врубки зубом. В другом случае применяют запил с фиксацией опорным бруском. На верхнем конце стропилины делают горизонтальный пропил со скосом. Если врубка невозможна, то край стропильной ноги подшивают снизу обрезком балки и скрепляют с двух сторон монтажными пластинами. Крепление верхнего края стропилины к прогону выполняют по типу скользящей опоры. При этом противоположные стропилины укладывают на конек поочередно, без скреплений между собой. Поэтому двускатную крышу, выполненную по этой схеме можно воспринимать, как две односкатные крыши, прилегающие друг к другу. Сложность схемы в том, что любая погрешность в реализации конькового узла, превращает безраспорную конструкцию в распорную. Поэтому данный вариант редко используют для двухскатных крыш, чаще – для односкатных. Самая распространенная схема для частных домов. Нижний край стропилины закрепляют к мауэрлату на ползуне (металлической скобе), благодаря чему она может сдвигаться и изгибаться под нагрузкой. Чтобы стропилина не могла “уйти” в боковом направлении, с двух сторон ее фиксируют металлическими уголками или брусками. Верх стропильных ног закрепляют на шарнире с допуском поворота (одна степень свободы). При этом коньковые узлы наслонных стропил данного типа выполняют так: края стропилин схлестывают между собой и соединяют болтом или гвоздями. Или же стыкуют предварительно срезанные под углом концы, а затем связывают их металлическими или деревянными накладками. Эта схема отличается от предыдущей тем, что соединение стропил в коньковом узле выполняется с жестким защемлением. Стропила скошенными торцами опирают друг в друга, а затем связывают их между собой и коньковым прогоном двумя ригелями-затяжками. Получается узел с защемлением. Низ стропильных ног соединяют с мауэрлатом свободно, на ползуне. Данный вариант креплений отличается повышенной несущей способностью, позволяющей применять его в регионах с повышенным уровнем снеговых осадков. Все три рассмотренные стропильные системы показывают себя, как устойчивые при неравномерных нагрузках только в случае жесткой фиксации конькового прогона. То есть, когда его концы выводят на фронтоны или подпирают дополнительными накосными стропилами. Если же коньковый прогон опирается только на стойки, крыша может потерять устойчивость. В рассмотренных втором и третьем вариантах (низ стропильной ноги на ползуне, верх – жестко закреплен) при увеличении нагрузки на один из скатов крыша будет смещаться в сторону увеличившейся нагрузки. Первый вариант сохранит форму, но только при идеально вертикальных стойках (под прогоном). Чтобы, несмотря на нежесткую фиксацию прогона и неравномерные нагрузки, система стропил наслонная осталась устойчивой, ее дополняют горизонтальной схваткой. Схватка – это балка, обычно с тем же сечением, что и у стропил. Она скрепляется со стропилами гвоздями или болтами. Пересечение схваток и стоек фиксируется гвоздевым боем. Работу схватки можно охарактеризовать, как аварийную. В случае неравномерной большой нагрузки на скаты, схватка включается в работу и предохраняет систему от перекоса. Укрепить систему с жестко закрепленным верхом и свободным низом (второй и третий варианты) можно с помощью небольшой трансформации нижнего узла. Стропильные ноги выводят за край стен. При этом само крепление остается скользящим, по типу ползуна. Еще один вариант повышения устойчивости – жесткое крепление низа стоек, на которых удерживается горизонтальный коньковый прогон. Для этого их врубают в лежень и фиксируют к перекрытиям, например, используя накладки из досок или брусков. В этом случае стропила опираются на несущие стены и передают им распор. Поэтому такие системы нельзя применять для домов, стены которых выстроены из газобетона. Газобетонные блоки совершенно не противостоят изгибу и разрушаются при распорных нагрузках. А другие материалы, например, кирпич или бетонные панели, легко выдерживают такие нагрузки и не деформируются. Распорная система стропил требует наличия жестко закрепленного мауэрлата. Причем, чтобы выдержать распор, прочность стен должна быть высокой. Или же по верху стен должен идти неразрывный железобетонный пояс. Для распорных стропил используют те же, рассмотренные выше для безраспорных систем, варианты креплений. Но с одним нюансом: все имеющиеся скользящие крепления (ползуны) заменяют на шарнирные с возможностью поворота. Для этого к низу стропилины прибивают опорный брус или делают врубку зубом в мауэрлат. Шарнирное крепление в коньковом узле выполняют, наложив стропила друг на друга и скрепив их гвоздевым боем или болтом. Распорная конструкция – это нечто среднее между наслонными безраспорными и висячими системами. Коньковый прогон в них еще используется, но он уже не играет значительной роли. Ведь стропила уперты нижними краями в стены, а верхними краями – друг в друга. При просадке стен или прогибе конькового прогона под собственным весом, прогон перестает работать вообще. По своей сути такие стропила становятся висячими. Для повышения устойчивости системы в нее включается схватка, которая работает на сжатие. Она частично, хоть и в небольшой степени, снимает распор на стены. Для того, чтобы схватка сняла распор полностью, она должна соединить нижние края стропильных ног. Но тогда она станет уже не схваткой, а затяжкой. Также уменьшает распор установка жестко зафиксированного конькового прогона. Такие системы могут устраиваться как по распорным, так и по безраспорным схемам. Их отличие от уже рассмотренных вариантов состоит в наличие третьей опорной части под стропильной ногой – подкоса (подстропильной ноги). Подкос меняет систему. Стропилина из однопролетной балки превращается в двухпролетную неразрезную. Это позволяет увеличить перекрываемый пролет, вплоть до 14 м. А также – уменьшить сечение стропил. Подкос соединяют со стропилиной таким образом, чтобы не допустить ее смещения. Делается это следующим образом: подкос заводят под стропило и фиксируют деревянными накладками по бокам и снизу. Эта конструкция наслонных стропил подходит для построек с двумя продольными несущими стенами или промежуточными поперечными стенами. Стойки в этом случае расположены не под коньком, а под стропилами. Коньковый прогон отсутствует. Стропильные ноги в схеме опираются на две подстропильные балки (сквозные прогоны), которые, в свою очередь, уложены вдоль скатов крыши и опираются на вертикальные стойки. Стойки закреплены к несущим промежуточным стенам через лежни. Сквозные прогоны можно и не включать в схему. Тогда стойки придется подводить непосредственно под каждую стропилину и закреплять с затяжкой гвоздевым боем. Сверху стропильные ноги стыкуют между собой и связывают накладками из металла или дерева с двух сторон. Отсутствие конькового прогона автоматически означает, что стропильная система образует распор. Чтобы его нейтрализовать в безраспорном варианте системы, ниже сквозных прогонов закрепляют затяжку. При нагрузках она будет растягиваться и устранит нежелательный распор. Для сохранения устойчивости в системе используется схватка, закрепленная в нижней части сторопильных ног. Также от складывания конструкцию уберегут специальные расшивки, которые закрепляют крест-накрест между стойками. В распорной системе схватку устанавливают выше сквозных прогонов. Тогда схватка под нагрузкой будет сжиматься и, по сути, превратится в ригель. Установка стоек под стропильными ногами или сквозных прогонов (и отсутствие центральных стоек!) дает возможность использовать наслонные стропила данного типа для устройства просторных мансардных помещений. Другие схемы подходят только для чердачных помещений и мансард с перегородками. Имея на руках рассчитанную схему устройства, можно приступать к монтажу стропильной системы. Установка выполняется в несколько этапов, основные из них такие: 1. По верху наружных стен укладывают мауэрлат – доску или брус. Чтобы предупредить загнивание мауэрлата, между ним и стеной прокладывают гидроизолирующий материал – рубероид, толь и т.п. 2. По верху промежуточной стены укладывают лежень, который необходим для крепления вертикальных стоек. 3. На лежне закрепляют стойки с шагом 3-6м. 4. Сверху, на стойки, устанавливают коньковый прогон. 5. Выставляют стропила с шагом 0,6-1,2 м. Снизу стропильная нога крепится к мауэрлату в соответствии с выбранной схемой креплений (на шарнире или на ползуне). Сверху стропильные ноги либо выкладывают отдельно на коньковый прогон, либо соединяют верхние края между собой, опирая на конек. 6. Если схема предусматривает, стропильные ноги соединяют горизонтальными схватками. 7. Опять же, по требованию схемы, выставляют подкосы, опорные элементы. Выполняя работы по установке стропил нельзя допускать оплошностей. Следует помнить, что стропильная система – это каркас крыши, который должен выдерживать все возможные нагрузки. Неправильно рассчитанная или смонтированная система может запросто привести к перекосу и даже разрушению всей крыши. krovgid.com Стропильная система и монтаж стропильной системы в к.п. "Миллениум Парк". Начало основных кровельных работ на объекте. Строительство так называемого каркаса кровельной системы. В предыдущем посте я писал, что нами начато устройство фальцевой кровли и на объект заехала бригада плотников, для изготовления стропильного каркаса кровли. Бригада уже давно работает с нашей организацией и является в принципе одной из лучших. Бригадир Давлетшин Федор. Федор специализируется у нас на всех скатных кровлях, за исключением фальцевой. Поэтому, на этом объекте его задачей является выполнение коплекса работ по возведению стропильной системы, с утеплением и основанием под фальцевую кровлю Потом на фалец заедет другая бригада - бригада жетсянщиков. Ну, с бригадой познакомились, теперь познакомимся с кровлей которую нам предстоит построить и с некоторыми видами скатных кровель которые бывают в принципе. на фото: плотник кровельщик Фёдор Кровля на доме планируется вальмовая и разноуровневая. Всего будет 4 уровня кровли: над основным домом, над гостинной, над гаржом и над террасой. Причем, везде, по составу пирога, кровли планируются разные: на основном доме планируется утепление по бетонному перекрытию, т.е. будет простая чердачная кровля с выходом для обслуживания; над гостинной и над гаражом будет выполнениа кровля мансардная или как ее еще называют совмещенная, т.е. с утеплением в пироге кровли; а вот над террасой планируется обыкновенная неутепленная холодная кровля, т.к. там не будет теплого помещения. на рис: 4 уровня кровель на доме. Как я ранее говорил кровля планируется вальмовая, т.е. образована наклонными скатами приходящими навстречу друг к другу и соединенные хребтами - вальмами. Отсюда и название. Вариантов кровли и их комбинаци на строениях бывет много, но здесь выбран такой "классический" вариант. В основном, имено в таком стиле делались кровли на старинных русских усадьбах. Кстати, на одной из исторических усадеб в Тверской областинами, ранее нами проводилась полная реконструкция кровли. Можете оснакомиться с выполненными работами в галерее, и наверно я напишу скоро об этом отдельный пост. А сейчас ознакомимся с видами скатных кровель на следующей схеме. Как написано на схеме, вальмовая кровля подходит для домов с большой площадью. В данный момент у нас как раз такой дом, поэтому неудивительно, что именно вальмовая кровля применена в нашем проекте. Ну, с конфигурацией и типами кровель вкратце разобрались, поехали дальше, возвращаемся на строительную площадку. Ниже заранее опишем основные этапы которые будут выполняться на строительной площадке в рамках возведения стропильной системы кровли: На объекте уже проведена обработка пиломатериала для стропиловки антисептиками и антипиренами. На этом проекте применяем антисептик марки ОГНЕБИОПРОФ производитель Сенеж. Ниже характеристики с сайта производителя: А вот и он на рисунке. Обработку проводили методом окунания в ванные заранее собранные из пиломатериала и проложенные армированной пленкой от протечек. В такую ванну из бочки наливается антипирен и одну за одной каждую доску окунаем в раствор. После этого доска сортируется и штабелируется в пачках и распределяется на площадке для подачи ее на кровлю по мере потребности. Пиломатериала много, на данный дом ориентировочно около 100 метров кубических тёса. Весь этот лес нужно хорошо обработать антисептиками, для того, чтобы стропильная система кровли этого дома стояла долго и служила своему хозяину много лет. Поэтому не стоить пренебрегать этой процедурой. Раз у нас вся древесина обработана - начнем строительство кровли с монтажа мауэрлата. Мауэрлат, это то с чего почти всегдна начинается монтаж конструктива кровли. При помощи него стропильная система крепится к стенам здания и он же сам крепится к дому посредством анкеров к дому. Обычно мауэрлат выполняется из бруса разного сечения способного нести нагрузку кровли и анкерный крепеж крепеж. Посмотрим как мауэрлат отображен у нас в чертежак кровли в разделе КД. на рис. крепление мауэрлата в армопояс На схеме я пометил ключевые моменты касающиеся монтажа мауэрлата. На чертеже есть еще много полезных данных но нас в данный момент интересует именно отмеченные участки. Итак, на схеме видн что мауэрлат кладется на пояс из полнотелого кирпича. Для чего это нужно? Крепление мауэрлата обычно производится анкерами, и если дом строится из пеноблоков или допустим из керамического пустотелого кирпича, то скорее всего в такой хрупкий материал анкер хорошо укрепить будет сложно. А если последние ряды стены выполнить из полнотелого кирпича или отлить бетонный монолитный пояс, то в него уже можно будет легко укрепить анкер и соответственно наш каркас кровли будет надежно зафиксирован и прикреплен через мауэрлат к дому. На нашем доме выполнен пояс из полнотелого кирпича, потом проложена гидроизоляция из двух слоем битумного рулонного материала, а затем на анкера смонтированы по контуру мауэрлаты. Смотрим. на фото: Монтаж мауэрлата стропильной системы Перед началом монтажа стропильной системы обязательно необходимо проверить все высоты на соответствие их проектным данным Монтаж стоек, лежней, опорного бруса и укосин стропильной системы Мауэрлат готов, приступаем к монтажу опорных элементов стропильной системы. Для начала нужно выставить лежни на которые будут опираться стойки поддреживающие стропильные ноги. Так как длинна ската большая, стропильная нога бестами будет до 11 метров. Естественно, что на таком рассчтоянии проектировщик заложил два пояса из стоек поддерживающие стропильные ноги и распределающие нагрузку. Кстати, у проектировщика опоры под стойки были длинной 600 мм, я же принял решение сделать цельные лежни по периметру для распределения нагрузки на перекрытия. Посмотрим как это выглядит на проекте в разделе КД. Синим цветом обозначены лежни которые разложены по периметру, повторяя контур мауэрлата. Посмотрим как это выглядит на фото. фото: Лежни стропильной системы Обратите внимание, лежни лежат не на голом бетоне, а на гидроизоляции. По пректу утеление кровли идет по горизонту. Поэтому, дабы не прокладывать потом под утеплитель пароизоляционную пленку решили заплавить бетонное перекрытие одним слоем гидроизоляционного СБС модифицированного материала. Этим решением я "убил двух зайцев" обеспечив пароизоляцию и покладку под лежни для защиты древесины от бетона. Ведь всем известно что по СНиПу при изготовлении деревянных конструкций, их нужно изолировать от бетона, металла и кирпича прокладками из гидроизола. Идем дальше. Лежни укрепляем анкерами в бетон и начинаем расстановку стоек согласно точкам обозначеным на плане. Стойки предварительно заготавливаются и нарезаются определенной, у каждой стойки с разным размером свое место где она будет стоять поддерживая стропильные ноги. Назначение стоек простое - они поддеоживают стропильные ноги от прогиба по длинне ската при снеговых и других нагрузках. У нас же длинна ската доходит местами от карниза до конька до 11 метров, естественно что нужно переопирание в виде стоек. Посмотрим как это выглядит на проекте. Схема: Стойки стропильной системы Теперь ниже фото как это воплощено на строящемся доме. Там же виидно как уже на стойки установлен опорный брус, на который собственно и будут опираться уклонные стропильные ноги. Стойки укреплены в местах опирания на лежни, с двух сторон накладками из доски, на гвозди длинной 120 мм и в дальнейшем будут укреплены усиленными металлическими уголками. фото: Стойки каркаса стопильного Сейчас еще посмотрим как узел укрепления стойки, несущего бруса и стропильной ноги отображен детально в проекте. схема: узел стойки стропильного каркаса Стойки установлены, теперь монтируем опорный брус, его тоже видно на схеме и фото опубликованых выше. Далее начинаем монтаж стропильных ног. Стропильные ноги - они то собственно и являются основным каркасом кровли, который отвечает за конфигурацию кровли. В теле стропильных ног обычно происходит утепление кровли, если это мансардная кровля или же они остаются открытыми, если как у нас, кровля чердачная, с утеплением по перекрытию. Стропильные ноги у нас по проекту длинные, поэтому их мы сращиваем. Сращиваем в месте опирания стропильной ноги на опорный брус. схема: узел сращивания стропильной ноги. Монтаж стропильных ног обычно начинается с монтажа хребтовых и ендовых балок. У нас эта балка выполнена, согласно проекта из досок 200 на 50 сращенных между собой на гвоздях и шпильках м12. В итоге, после сращивания балка получается 200 на 100, это конструктивно оправдано, т.к. именно хребты и ендовы принимают на себя основную нагрузку при эксплуатации кровли. Устанавливаем хребтовые балки и от них начинаем собирать собственно каркас из стропильных ног. В местах опирания стропильных ног на опорный брус я рекомендую производить запилы предотвращающие скольжение стропил по брусу под собственным весом. схема: расположение стропильных ног и кобылок с привязками по осям В процессе строительства стропильной системы, очень важно производить регулярный контроль качества и правильность геометрии возводимых скатов кровли. От того, как будет сделан каркас кровли, какова геометрия кровли, будет зависеть в дальнейшем ровность ската подготовленного под монтаж кровельного финишного материала и кровли в целом. Напоминаю, у нас финишное покрытие - фальцевая кровля, а она очень требовательна к ровному основанию кровли. На схеме расположения стропил, синим цветом я отметил кобылки. Кобылки продолжают стропильную ногу за периметром дома. После монтажа стропил начинаем заготавливать и устанавливать сами кобылки. В нашем случе кобылка еще будет являться несущим элементом под встроеный водосток. С учётом того, что планируемая ширина карнизного свеса будет 1500 мм, сама кобылка будет не менее 3000 мм - надо же чем то удерживать такой длинный свес... на фото: заготовленные для монтажа кобылки на фото: смонтированные кобылки После монтажа кобылок считаем, что стропильная система почти готова. Для того чтобы перейти к следующему этапу работ, необходимо, теперь усилить каркас стропильной системы - стянув его в нужных местах шпильками, укрепив металлическими усиленными уколками и пластинами места стыков. Что и было нами выполнено. на фото: укрепление стропильной системы Протянув все узлы и укрепив стропильные ноги шпильками считаем, что стропильная система готова. Теперь, можно начинать следующие работы, такие как утепление обрешетки и монтаж основания на котором будет смонтирована фальцевая кровля. на фото: стропильная система с выносами кобылок с низу. Для чего, я так подробно, описываю как строится стропильная система? Для того, чтобы вы поняли, что изготовить стропильную систему, в принципе, не составляет очень большой сложности, если вы умеете: читать чертеж, разбираетесь в качественном пиломатериале, умеете его обрабатывать, у вас есть специализированные инструменты и вы можете работать на улице. У нас, допустим, в процессе работ температура опускалась до - 25 градусов. Так что если у вас все это присутствует, то вы сможете произвести монтаж стропилной системы своими руками. Если после прочтения этого поста у вас появилось желание нанять профессиональную бригаду плотников- кровельщиков, мой телефон есть в контактах. Буду рад помочь. На этом свой пост про стропильную систему я заканчиваю, т.к. писал его 4 дня. В следующем посте продолжу расссказывать про строительство фальцевой кровли на этом объекте. Ждите следующенго поста в котором я расскажу - как, на этом же объекте, мы делаем утепление кровли и основание под фальцевую кровлю. sk-megaprof.ru Установку крыши можно назвать финишным этапом строительства дома, не считая внутренних работ. А монтаж стропильной системы – одним из самых ответственных этапов кровельных работ, потому что конструкция является несущей. Модель стропильной системы В зависимости от существующего метода крепления стропил система может быть висячей или наслонной. Висячая стропильная система достаточно сложна в изготовлении, и в последующей эксплуатации ее ремонт требует значительных трудозатрат. Изготовление стропильной системы висячего типа используется, если в доме нет внутренних перегородок, то есть в качестве опор выступают только наружные стены. Стропильная система шатровой крыши Намного проще устанавливается наслонная стропильная система. Она очень удобна, если у дома есть средняя несущая стена либо столбчатые опоры на железобетонном перекрытии. Дополнительная опора увеличивает длину пролета, перекрытую наслонными стропилами. Также наслонная система применяется для четырехскатных конструкций с уклоном до 40 градусов. Наслонная стропильная система состоит из: Добротная четырехскатная крыша смотрится основательно Опорой для накостных стропил четырехскатной крыши (шатровой и вальмовой) является мауэрлат или же балка, врезанная в него с одной стороны и пара стропильных ног с другой. Накосные стропила для четырехскатной крыши делаются длиннее обычных, потому что несут огромную нагрузку, являясь для нарожников опорой. Стропильная система вальмовой, как и любой другой четырехскатной крыши достаточно сложна. Доверьте ее создание профессионалам Нарожник – это укороченная стропильная нога, ее конец опирается на накосную ногу. Второй конец опирается в мауэрлат. При длине строения от 4,5 метров – стропильные ноги в длину делаются составными. Они называются многопролетными. Для уменьшения длины пролета производят установку стоек и подкосов. Наслонная стропильная система – безраспорная, если установлена по всем правилам. Распор устанавливается, если стропильные ноги на коньке опираются друг на друга. В таком случае устанавливаются ригели. Опорой для стоек и подкосов может служить и лежень. Существует 2 способа его укладки: на кирпичные столбы, на внутреннюю стену. В некоторых случаях лежень приходится наращивать или выравнивать вверх с помощью деревянных брусьев и досок. Это значительно упрощает последующую установку прогонов и стоек. Во всех случаях под лежень укладывается гидроизоляция. Строительство четырехскатной крыши требует точных расчетов стропильной системы Ширина лежня зависит от метода его укладки. Если за опору взяты кирпичные столбики – сечение лежня 10х15 см. Когда лежень укладывается на сплошное перекрытие, то достаточно высоты 10 см. Если нет откосов у стропильной системы крыши – лежень можно не устанавливать. Низ стоек в этом случае связывается схватками. Прогон – это опорная балка, которая крепится параллельно мауэрлату. Эта часть конструкции является дополнительной опорой для стропил. Он располагается так, чтобы подпирать стропила. Оптимальное расстояние между мауэрлатом и прогоном достигает 4,5 метра. Установка прогонов определяется наличием опор под них, а также конструкцией перекрытий и стен. Они нужны как дополнительные опоры под длинные стропила. Иногда в качестве дополнительной опоры можно установить шпренгель, который изготавливается из бревна или бруса. Нагрузка на брус от диагональной стропильной ноги постепенно передается через стойку. Стройматериал, из которого построен дом, влияет на выбор материала для стропильной системы: в деревянных домах опорой служат верхние венцы; в кирпичных и каменных – опорные брусья мауэрлата; в каркасных домах – верхняя обвязка. Стропильная система четырехскатной крыши Монтаж стропил должен учитывать необходимость горизонтального расположения стропильных ног там, где опорой им служит мауэрлат, чтобы избежать появления распора. Кроме мауэрлата опорой для стропильных ног может быть: верхняя обвязка, верхние венцы или врезанная балка, которая ослабляет конструкцию, поэтому такое решение нежелательно. Если длина диагональных стропил больше стандартной длины досок, то они сращиваются для достижения нужной длины. Под стыками устанавливаются опоры. Длина досок выбирается из расчета количества опор. Сращивание стропил производится косым прирубом. Места сращивания стягиваются болтами 12 и 14 мм. Сращивание стропил для легкой крыши должно быть надежным Чтобы состыковать нарожник и стропильную ногу – нужно продлить верх нарожника и прибить его гвоздями к диагональным стропилам в одной плоскости. Для усиления несущей способности стропильной ноги нужно прибить бруски с обеих сторон, сечением 50х50 мм. Усиливать нужно в нижней половине стропильной ноги. Нарожники на брусках не должны сходиться в одном месте. Двускатные крыши — более экономичные конструкции. В основе их стропильной системы лежит треугольник. Он состоит из двух стропильных ног и затяжки. Сверху стропильные ноги соединяются на коньковом прогоне, а нижние их концы крепятся на наружных стенах здания. Эта конструкция не так массивна, как предыдущая, но и не так устойчива. Она предназначена для более легкой кровли. Установка стропил для тяжелых материалов должна предусматривать дополнительные стойки, схватки и подкосы. Фермы в двускатных коттеджах бывают наклонными и висячими. Висячая ферма – самая простая конструкция, устанавливается на домах без средней стены, шириной не более 6 метров. Стропильная система не имеет промежуточных опор и устанавливается на стены. Состоит она из двух стропильных ног, подкосов и пары затяжек. Между собой и затяжками стропильные ноги соединяются шурупами, гвоздями, двусторонними накладками. Надежное основание для двускатной крыши имеет форму треугольника Если расстояние между стенами однопролетного дома превышает 6 метров, то количество подкосов для висячей фермы следует увеличить. Если угол ската крыши получается небольшой, а зимы в регионе снежные, то снова следует увеличить количество подкосов. Наклонные стропильные системы удобны для небольших домов с несущей стеной посередине. Снаружи стропила опираются на стены дома, а внутри на среднюю несущую стену. Если ширина дома доходит до 15 метров, то одной опоры уже недостаточно. Верхние концы стропильных ног следует соединять внахлест угловыми накладками. Нижние – крепятся к мауэрлату. Мауэрлат изготавливается из цельных бревен, которые обтесаны на 2 канта. По центру фермы ставится мощная стойка, на нее будет опираться вершина верхнего пояса. Двускатные крыши с различным расположением средних опор Мансардные крыши имеют другую конструкцию. Устанавливаться они могут, опираясь на внутреннюю стену или без средней опоры, если под однопролетный дом. Главная особенность таких ферм – междуэтажное перекрытие, а не затяжка. Перекрытие – это пол для мансардного помещения. Нижний и верхний пояс, горизонтальные схватки, вертикальные стойки – выполняются из двойных брусьев, если нет опоры в центре. На вершине конструкции укладывается прогон, как основа будущего конька. Для прогона используют бревна широкого сечения или пару толстых досок: толщина не менее 50 мм. Конструкция стропильной системы мансардной ломаной крыши Для деревянных домов при монтаже стропильной системы используют лесоматериалы, для кирпичных и блочных – подойдет металл или железобетон. Древесину для стропил нужно выбирать первого и второго сорта. Наилучшее сечение для стропил двускатной крыши – 50х150 мм. Для обрешетки подойдут бруски – 50х50 мм. Расстояние между соседними стропильными ногами – 1 м. Если угол крыши от 45 градусов, то расстояние можно увеличить до 1,3 м. Если регион снежный, то уменьшить до 0,7 м. Обрешетка – брусья, прибитые перпендикулярно на стропильные ноги, параллельные друг другу. На эту часть конструкции приходится большая нагрузка, она передает тяжесть несущим стенам. Обрешетка бывает сплошной, если зазор между досками меньше 1 см, и разреженной – шаг до 50 см. Обрешетка изготавливается из обрезной доски Сплошная обрешетка – хороша для мягкой кровли. Она состоит из двух слоев: первый слой – сплошной; второй – влагостойкая фанера или доски набитые на сплошную обрешетку под углом 45 градусов. Также сплошная обрешетка необходима в местах стыков. Разреженная обрешетка подходит для жесткой кровли: сталь, глиняная черепица и пр. Обрешетка прибивается к стропилам. Шаг рассчитывается с учетом параметров кровельного покрытия. Односкатная крыша экономична и способна защитить строение от погодных неурядиц. Сделав такую крышу на даче, можно не бояться проблем с талой или дождевой водой. Характерной особенностью односкатных крыш является угол наклона: крыши с углом от 70 градусом можно считать крутыми, а 10-20 градусов – плоскими. Чаще всего выбирают крыши с углом 30-45 градусов. Выбор формы нужно сопоставить с погодными условиями и потребностями последующей эксплуатации. Угол крыши должен быть продуман еще на стадии проектировки постройки. Стропильная система, как и в предыдущих случаях, – это скелет конструкции и опора будущей кровли. В расчете стропильной системы главное распределить вес кровли равномерно. На этапе разработки проекта также стоит учитывать, что крыша будет нести ветровую нагрузку, поэтому возводится она с подветренной стороны. Угол и длина ската – отражаются на устройстве односкатной крыши Все расчеты необходимо производить с запасом. Стропильные системы разделены по типу монтажа: Частота крепления стропил и обрешетки зависит от материалов кровли. Для тяжелых материалов конструкцию следует усиливать. Односкатная крыша станет отличным решением для небольшого дачного домика, гаража, бытовки или баньки Каркас стропильной конструкции следует изготавливать из сухой, ошкуренной, обработанной от гниения древесины. Для установки односкатной крыши подойдут: маленький домик для всесезонного проживания, дачный дом, гараж, небольшие нежилые строения. goodkrovlya.com
Содержание статьи:
Стропильная система – это конструкция, обеспечивающая прочность крыши и служащая основой для укладки кровельного материала. Она показана на фото.
Крыша – это несущая конструкция, которая выполняет следующие функции:
К главным элементам крыши относятся обрешетка, стропила и мауэрлат. Также в несущую конструкцию входят дополнительные элементы крепежа – ригели, стойки, подкосы стропил, распорки и прочее. На надежность и прочность кровли наиболее влияет система стропил. Стропила – это основная несущая часть крыши. На стропильную систему приходится вес не только кровельного покрытия, но и снежного покрова, давление ветра. Она должна выдерживать все эти воздействия, поэтому расчет производят с учетом типа кровельного материала и климатических особенностей региона.
Соединение стропил друг с другом придает жесткость кровельному каркасу, и в результате получается прочная стропильная конструкция. Нагрузка на стропила может быть довольно значительной, например, во время сильного ветра, поэтому каркас крепко связывают с коробкой здания.
При строительстве частных домов и коттеджей обычно используют деревянные стропильные системы, которые легко изготавливаются и устанавливаются. Если же при возведении стен были сделаны ошибки, эти изделия можно легко обработать: укоротить, нарастить, подтесать и т.д.
При монтаже используют крепежные элементы стропильной системы: болты, шурупы, хомуты, гвозди, скобы. Также они применяются для усиления несущей кровельной конструкции. Связанные между собой элементы крыши создают стропильную ферму, в основе которой находятся треугольники, являющиеся самой жесткой геометрической фигурой.
Выбирая материал для изготовления системы из стропил, необходимо учитывать конструктивные и архитектурные нюансы проекта. Не стоит забывать про антисептическую и противопожарную пропитку для них, поскольку это влияет на долговечность кровли.
Состоит система из стропильных ног. Устанавливают стропила под углом уклона скатов крыш. Нижние участки стропильных ног опираются на внешние стены с помощью мауэрлата, способствующего равномерному распределению нагрузки. Верхние окончания стропил опираются на брус под коньком или на промежуточные подгоны. С помощью системы стоек нагрузка передается несущим внутренним стенам.
В состав наслонных стропил входят: стропильная нога, мауэрлат, бабка, подкос, затяжка. Этот вид стропил устанавливают в зданиях, в которых есть средняя несущая стена или промежуточные опоры в виде столбов. Элементы такой конструкции работают только на изгиб, выполняя функцию бабок. Вес системы наслонных стропил меньше, материалов также требуется меньшее количество, поэтому она обходится дешевле, чем висячая система.
Монтаж наслонной системы делают в том случае, если опоры друг от друга удалены не больше чем на 6,5 метров. Если есть дополнительная опора, стропила иногда перекрывают ширину в 12 метров, а если опор две – до 15метров.
Стропильные ноги чаще всего опирают не на стены здания, а на специальный брус – мауэрлат. Этот элемент может находиться по всей длине дома или быть подложенным только под стропильные ноги. Если конструкции деревянные, для мауэрлата берут бревно или брус, которое является верхним венцом сруба.
Если ширина стропил небольшая, со временем они могут обвиснуть. Чтобы этого не произошло, используют решетку, состоящую из стойки, ригеля и подкосов. В верхней части конструкции укладывают прогон, который соединяет стропила или фермы. Это делают независимо от вида кровли. Впоследствии на этом прогоне делают конек кровли. В местах, где нет несущих стен, пятки стропил упирают в боковые прогоны – продольные балки значительной мощности. Размеры данных деталей зависят от ожидаемой нагрузки.
При строительстве частных домов используют стропила из бревен – они более легкие. Для создания крыш на многоэтажных жилых объектах и промышленных зданиях применяют металлические стропила.
Углы наклонов скатов выбираются исходя из типа здания и назначения чердачного пространства. На величину наклона также оказывает влияние материал, выбранный для создания кровельного покрытия.
Если будет укладываться рулонная продукция, угол наклона должен составлять 8-18 градусов. Для черепицы необходимый угол равен 30-60 градусов, для кровельной стали или листов асбоцемента – 14-60 градусов.
Для производства стропил берут материал определенного размера. Так, толщина стропил (сечение) чаще всего составляет 150х50 и 200х50 миллиметров. Для обрешетки обычно берут брусья и доски размером 50х50 и 150х25 миллиметров. Расстояние между стропильными ногами в среднем составляет 90 сантиметров. Если уклон крыши больше 45 градусов, данный шаг увеличивают до 100-130 сантиметров, а если в регионе выпадает огромное количество снега, то уменьшают до 60-80 сантиметров.
Чтобы произвести более точные расчеты относительно промежутка между строительными ногами, нужно учитывать их сечение, шаг между опорами (подкосами, прогоном конька, стойками), тип кровельного материала.
Плавающая стропильная система крепится с помощью специальных кронштейнов, позволяющим стропилам «садиться» вместе с усадкой фронтонов и не висеть над коньковым бревном.
Монтаж стропильной системы, смотрите на видео:
Монтаж стропильной системы необходимо произвести, точно соблюдая все требования. Если нет опыта в строительстве, лучше поручить возведение крыши специалистам, поскольку это нелегкое занятие, и малейшие ошибки могут привести к ее обрушению.
kryshadoma.com Наверное, возведение конструкции кровли – наиболее ответственный и сложный этап в строительстве всего дома. Нужно все измерить, подогнать, подпилить – мороки уйма. И любая ошибка может стоить дорого. С такими мыслями я начал стройку своего дома из глиняного кирпича. Изначально планировал стены выгнать самостоятельно, а крышу перепоручить профессионалам. Но потом, когда стены уже стояли, а лишних денег на кровельщиков не предвиделось, я решил поменять свою точку зрения. Обложился литературой, почитал информацию в интернете, некоторые вопросы уточнил у спецов и, на основе полученных знаний, вывел стропильную систему самостоятельно. Сейчас попробую изложить последовательность своих действий. Настоящего проекта, то есть чертежей с размерами, я не делал. Это нужно, в первую очередь, для сложных крыш. У меня же домик достаточно скромный, одноэтажный, с двускатной кровлей треугольной формы. Скаты одинаковые по размеру и наклону – 40°. Самый простой вариант, который вполне можно делать сразу по месту. Особенность стропильной системы – выносные свесы фронтонов, которые будут выполнены при помощи аутригеров. Для справки: стропильная система в дальнейшем будет обшиваться ОСБ под мягкую черепицу. Хотя, в принципе, эта информация не имеет особенного значения. Конструкция кровли не зависит от финишного покрытия. С чего начну рассказ по возведению стропильной системы? Я подумал начать с того самого момента, когда последний кирпич был заложен на планируемую высоту стен. Армопояс – это железобетонная лента, заливаемая прямо по верхнему ряду кирпичей, по периметру дома. Служит для связки кирпичной (или иной) кладки в одно целое и берет на себя нагрузку от кровельной конструкции. В общем, вещь важная, не даст развалиться вашему дому, например, при сейсмических нагрузках. Армопояс также дает возможность закрепить на нем мауэрлат. А это, в свою очередь, опора для стропильной системы. Бетон для армопояса будет заливаться в опалубку, которую я сколотил из досок. Внутреннюю сторону закрыл пленкой, чтобы бетон не просачивался и легче было впоследствии снимать опалубку. С обеих сторон получившегося «кармашка» (с одной стороны стена, с другой – деревянная опалубка) я прикрутил планки, стянул их шпильками. Это нужно для удерживания бетона в заданной форме, чтобы стенки опалубки не выгнулись под его массой. Кирпич у меня пустотелый, поэтому вниз, на кладку, я уложил разрезанную на ленты фасадную сетку для предотвращения протекания бетона в пустоты. Теперь можно приступать к армированию. Внутри образованного ленточного пространства я связал арматурный каркас, используя для этого рифленую арматуру и проволоку. Пространственный каркас из арматуры усиливает прочность пояса под мауэрлат Для крепления мауэрлата было решено использовать шпильки диаметром 10 мм. Каждую шпильку я обрезал, немного загибал конец и привязывал проволокой к каркасу. Верхушки обматывал пленкой, чтобы не запачкать в бетоне. По такому принципу расставил шпильки с шагом в 1 м. Поверх шпилек будет заливаться бетон для армопояса, но верхние концы их останутся свободными. На них наденуться доски мауэрлата. Поэтому функция шпилек очень важна. Хорошее крепление не позволит кровельной конструкции сорваться и улететь даже при очень сильном ветре. Для закрепления шпильки к каркасу используется проволока После армирования проводилась заливка армопояса. За 8 часов все было залито, благо китайская бетономешалка отработала без сбоев, а щебень, песок и цемент были подвезены к месту ее установки. Все-таки порядок на рабочем месте – дело первичной важности! Сверху свежий бетон я накрыл пленкой, чтобы предотвратить появление трещин в результате быстрого твердения. Твердеть бетон должен при высокой влажности. Есть два варианта решения проблемы. Первый – во время сушки смачивать поверхность бетона водой. Второй – накрыть пленкой. Я выбрал более легкий путь с использованием пленки. Армопояс залит бетоном и накрыт пленкой Через 5 дней, когда бетон затвердел и пленка была снята, я приступил к устройству мауэрлата. Решил составить его по высоте из 2 досок 200х50 мм. Чтобы надеть доски на шпильки, изначально пришлось сделать на них отметки и сверлом высверлить отверстия. Сверло использовал спиральное, по дереву. Шпильки у меня 10 мм, сверло купил 14 мм. Вначале на армопояс уложил ленты рубероида, чтобы мауэрлат не соприкасался с бетоном. Затем доски с отверстиями надел на шпильки, сверху стянул их гайками с шайбами. Когда мауэрлат был закончен, я убрал накладки и доски опалубки. Они больше не нужны. Доски мауэрлата надеты на шпильки и стянуты гайками После монтажа мауэрлата пришло время закреплять коньковый прогон. Пришлось уложить между стен часть балок перекрытия и кинуть по ним доски, чтобы можно было ходить и не бояться свалиться в бездну (то есть на первый этаж). По балкам перекрытия уложены доски для перемещения во время работ Поднять и сразу закрепить весь конек в сборе можно только краном, его, к сожалению, не было. Пришлось приспосабливаться и крепить все поочередно. Коньковый прогон по плану у меня состоит из двух срощенных досок, поддерживаемых стойками. Вначале я выставил две крайние стойки для одной части конька (то есть одной доски), сразу же закрепил их уголками наживую. Выровнял по уровню, поставил укосины. После этого можно было убирать уголки и крепить стойки к балкам намертво, пробивая их наискось гвоздями. Сверху я установил доску конька. Соединил ее со стойками с помощью деревянных накладок и саморезов. Таким же образом поставил крайние стойки для второй части конькового прогона. Две доски конька соединил нахлестом, крепление – саморезы. Установка стоек и доски конькового прогона Соединение доски конькового прогона со стойкой Затем установил и закрепил все стойки под конек. Набил вертикальные накладки для соединении конька со стойками. Закрепление промежуточных стоек под коньковый прогон Пришло время привязывать коньковый прогон к мауэрлату, то есть выставлять стропила из досок. Ширина досок, которые мне удалось приобрести на лесопилке, варьировалась от 190 мм до 205 мм. Мне нужно было 200 мм. Чтобы нивелировать эти неточности в стропильной системе, а также облегчить обрезку краев стропил, я соорудил шаблон из досок. Затем подставлял шаблон к верхней плоскости стропилины и спиливал край. Нижние врубки потом вырезались по факту, таким образом компенсировалась разная ширина стропил. Стропила опираются одновременно на конек и доски мауэрлата посредством врубок. По идее, можно обойтись и без врубок, закрепляя стропила на уголки. Но, по моему мнению, такое крепление более чем ненадежно. Один винт выпадет из крепления уголков и что тогда? Стропила разъедутся, а с ними перекосится и вся крыша. Причем деформация крыши – это не только некрасиво, вполне возможно, что она приведет к обрушению элементов стропильной системы. В общем, такая перспектива меня не устроила и я решил все делать по уму, чтобы дом был, в первую очередь, безопасным. И посвятил день вырезанию врубок. На каждой стропилине отметил места врубок. Вырезы можно делать многими инструментами, с этим проблем быть не должно. Я использовал паркетку (дисковую пилу) с вылетом 75 мм. Сначала делал пилой два надреза, а то, что оставалось после этого в углу, выбирал стамеской. Для этой работы обязательно нужна острая стамеска, иначе придется помучаться. Хороший инструмент, наоборот, принесет только удовольствие от процесса и результата работы. Когда стропила были приведены в надлежащий вид, я приступил к их монтажу. Вначале выставил фронтонные стропила, затем – все остальные. Укладывал стропила врубками на конек и мауэрлат (в местах соединений должно быть плотное прилегание), а потом закреплял их уголками и саморезами. Стропила были выставлены внахлест между собой и закреплены саморезами Стропила опираются на мауэрлат и коньковый прогон Последний этап – свесы фронтонов. Их я решил сделать выносными, шириной 60 см, в стиле «шале». Пришлось сооружать выносной каркас с аутригерами (консольными прогонами). Так как с выносами работать со стороны дома оказалось совсем неудобно, я смастерил некое подобие лесов. И уже с них осуществлял дальнейший монтаж. Вначале я положил плашмя доски 200х50 мм по фронтонам. Поставил под них опоры – скошенные доски такого же сечения с шагом 60 мм, можно сказать сформировал таким образом фронтон. Начало формирования фронтонных свесов Закрепил свес над коньком (доску, выступающую за фронтон на ширину свеса – 60 см). Поднял и закрепил фронтонные доски по бокам свесов. Поперек смонтировал доски аутригеров. Установил лобовые (карнизные) доски 200х50 мм по длине скатов. Стропильная система с широкими фронтонными свесами Теперь стропильная система полностью готова к кровельным работам. Далее пойдет обрешетка, обшивка ОСБ и, как финишное покрытие, – укладка битумной черепицы. Так сделал я, думаю, что у вас, при желании, получится не хуже. Впрочем, я не считаю свою конструкцию единственно возможной. Любая задача, особенно строительного плана, имеет несколько вариантов решения. И это – только один из способов сооружения стропильной системы. Наверное, один из самых простых и, как следствие, самых надежных. Алексей krovgid.com Привлекательность архитектурного дизайна жилого дома во многом определяется конструкцией кровли. В последние годы, в связи с массовостью индивидуального домостроения все большую популярность приобретают вальмовые крыши. По таким несколько непривычным для уха рядового обывателя определением понимают одну из разновидностей четырехскатных крыш. Главным отличием вальмовой кровли от обычной многоскатной крыши является наличие над фронтонами треугольных скатов, при этом форма боковых скатных поверхностей становится трапециевидной. Такая конструкция не только придает домостроению оригинальный вид, она и достаточно практична. Наклонные скаты вальмовой кровли, которые расположены над фронтонами, значительно снижают их лобовое сопротивление, следовательно, общая ветровая нагрузка на стропильную конструкцию снижается. Стропильная система является несущей конструкцией кровельного покрытия и от ее надежности зависит степень защиты жилого помещения от негативных атмосферных явлений. По сравнению с классическим вариантом и двускатной конструкцией, вальмовая стропильная система гораздо сложнее как в конструктивном отношении, так и с точки зрения трудоёмкости ее возведения. В общем случае, стропильная конструкция вальмовой крыши состоит из: Перед началом сооружения стропильной конструкции, при обустройстве мауэрлата, необходимо придерживаться следующих требований: Основой стропильной конструкции вальмовых крыш являются стропильные ноги, к конструкции которых и к их монтажу также предъявляются определенные требования: Бывает трех типов: Для изготовления отдельных элементов стропильной конструкции используют брус и доски хвойных пород. Все материалы перед началом изготовления должны быть хорошо просушены. Кроме того, перед началом установки их в обязательном порядке пропитывают антисептическими растворами и огнезащитными составами. Для повышения прочности, а главное жёсткости стропильной системы, отдельные элементы крепятся между собой при помощи болтовых соединений, скоб и металлических нагелей. Вместо привычных гвоздей, целесообразно применять соответствующей длины саморезы. При установке отдельных элементов стропильной конструкции и соединения их в единую систему, работы необходимо проводить строго последовательно, проверяя их качество, а также надежность крепления и соединения стропил, брусьев, раскосов и других деталей после окончания каждой операции. При возведении подкровельной конструкции может быть принята следующая схема: После этого переходят к установке диагональных (накосных) стропил. От качества их монтажа и надёжности крепления зависит жесткость и устойчивость всей стропильной системы. Существуют проверенные временем правила, которые требуется соблюдать при установке диагональных стропил: После установки и проверки надежности крепления диагональных стропил осуществляют монтаж обычных. При определении шага их установки необходимо учитывать вид материала, который будет использован в дальнейшем для кровельного утепления. При использовании минераловатных плит, шаг между отдельными стропильными брусьями должен быть кратен длине или ширине теплоизолирующего мата. При этом, соблюдают следующие условия: Однако, требования к повышенной прочности и жесткости актуальны для климатических районов с повышенной снеговой нагрузкой. Кроме того, для этих регионов уже на этапе проектных работ следует отдать предпочтение вальмовым крышам, скаты которых имеют максимально возможный уклон. Единственно, что надо учитывать при ее обустройстве: Несмотря на сложность конструкции вальмовой кровли, и большую трудоемкость монтажа в сравнении с традиционными видами крыш, она имеет ряд преимуществ, помимо привлекательного дизайна в чердачном пространстве гораздо проще организовать полноценные жилые помещения, которые при правильном проведении теплоизолирующих работ и монтаже отопительной системы, будут пригодны для круглогодично проживания. Однако, для правильного выполнения строительных работ, перед их началом, необходимо выполнить специальные расчеты угла наклона скатов, проработать узлы крепления различных элементов конструкции между собой, вычертить эскизы и запастись необходимыми шаблонами. househill.ruЛичный опыт строительства стропильной системы: воплощение теории на практике. Укосины в стропильной системе
конструкция и узлы крепления наслонных и висячих стропил, типы подкосов, как усилить стропила
Коротко о понятии двускатной крыши
Узлы конструкции крыш с двумя скатами
Мауэрлат
Стропильная нога
Затяжка
Стойки
Подкосы
Обрешетка
Конек крыши
Свес кровли
Кобылки
Разновидности стропильных систем
Висячая стропильная система
Особенности крепления узлов висячих стропил
Наслонная стропильная система двухскатной крыши
Правила установки стропил наслонного типа
конструкция, система, узлы, правила монтажа
Варианты закрепления стропильных ног
Низ стропилины закрепляют жестко, верх – свободно (скользящая опора)
Низ стропильной ноги закрепляют свободно, верх – жестко
Низ стропильной ноги закрепляют свободно, верх – жестко защемляют
Способы повышения устойчивости безраспорных систем

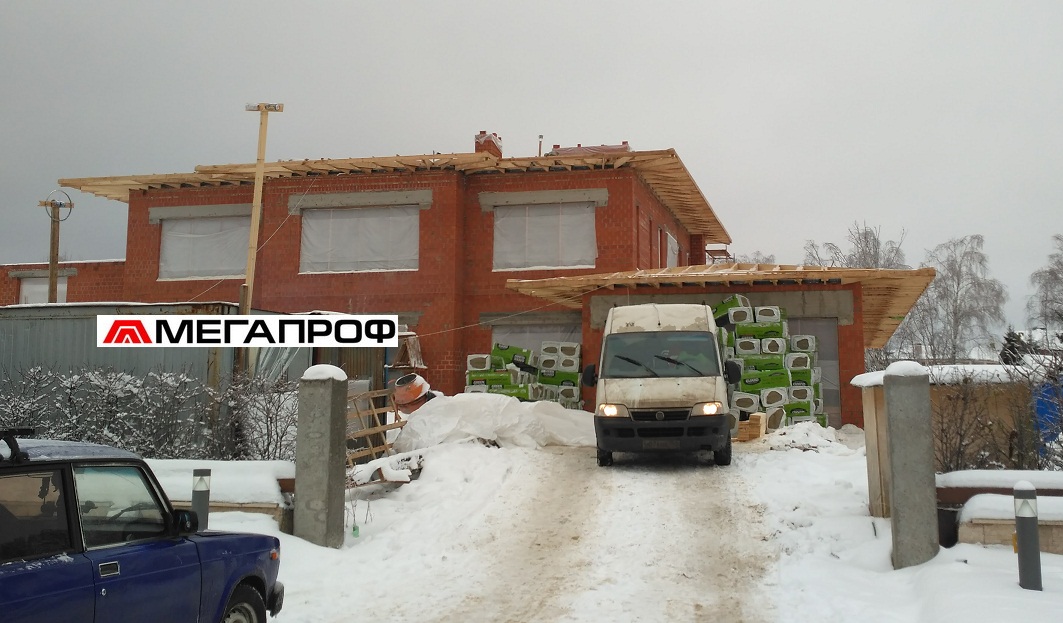

Стропильная система. Монтаж стропильной системы в к.п. "Миллениум Парк"
Какая кровля будет
антисептирование - обработка пиломатериалов для стропильной системы
монтаж мауэрлата стропильной системы
монтаж стоек, лежней, опорного бруса и укосин стропильной системы

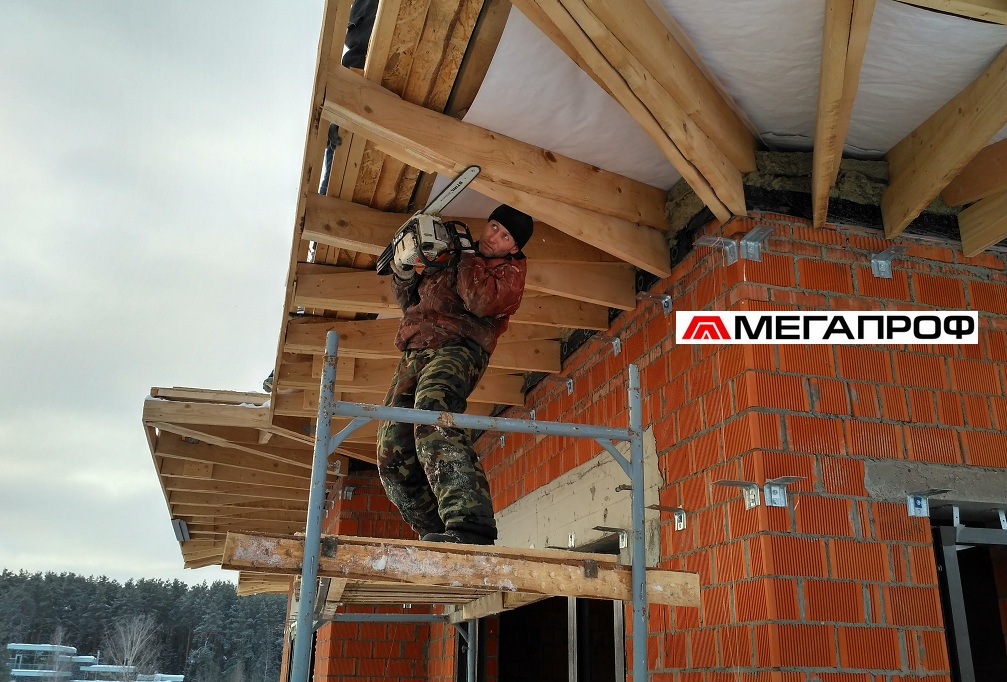

изготовление и монтаж выносных кобылок стропильной системы длинной 3000 мм
заготовка, монтаж и укрепление стропильных ног уголками, пластинами и шпильками
изготовление и монтаж выносных кобылок стропильной системы длинной 3000 мм

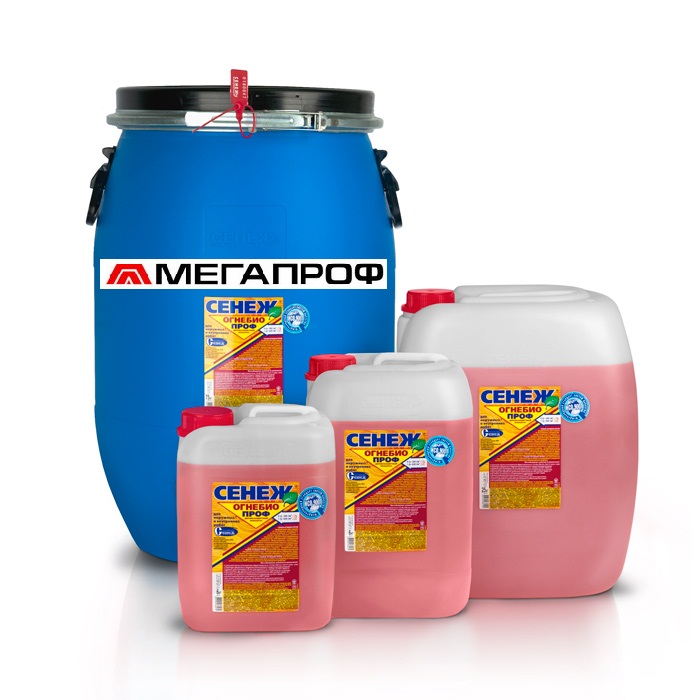

Антисептирование - обработка пиломатериалов для стропильной системы
Монтаж мауэрлата стропильной системы
Проект стропильной системы: лежни, стойки и опоры.
Заготовка, монтаж и укрепление стропильных ног уголками, пластинами и шпильками

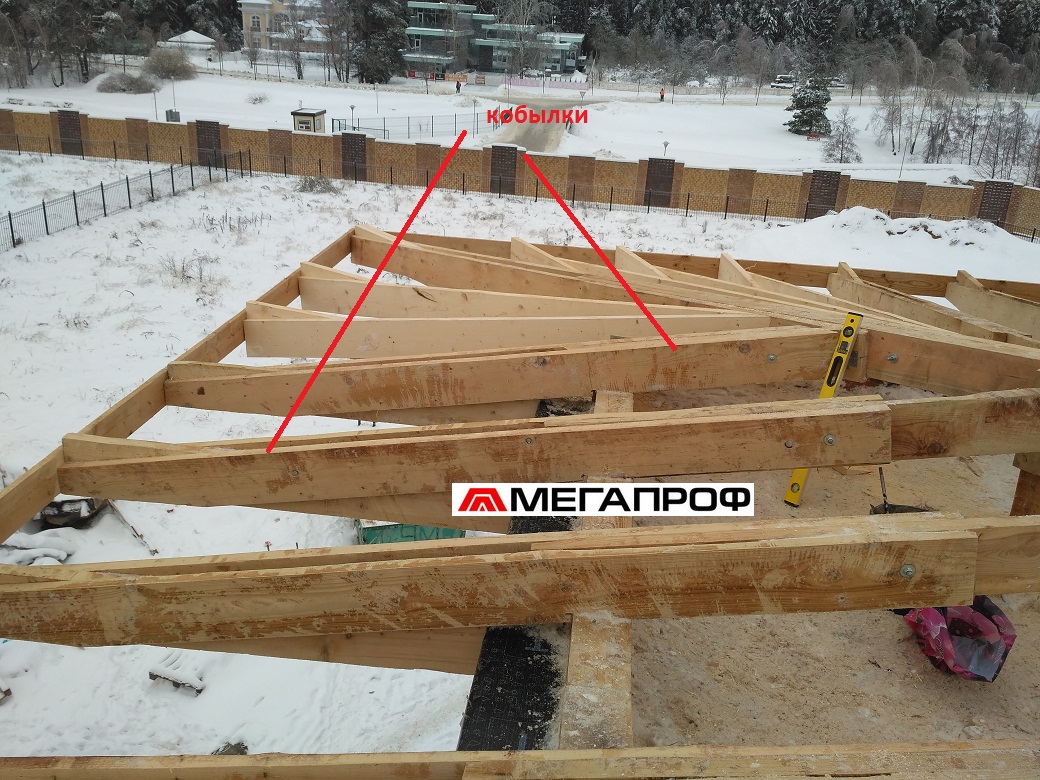

Изготовление и монтаж выносных кобылок стропильной системы длинной 3000 мм

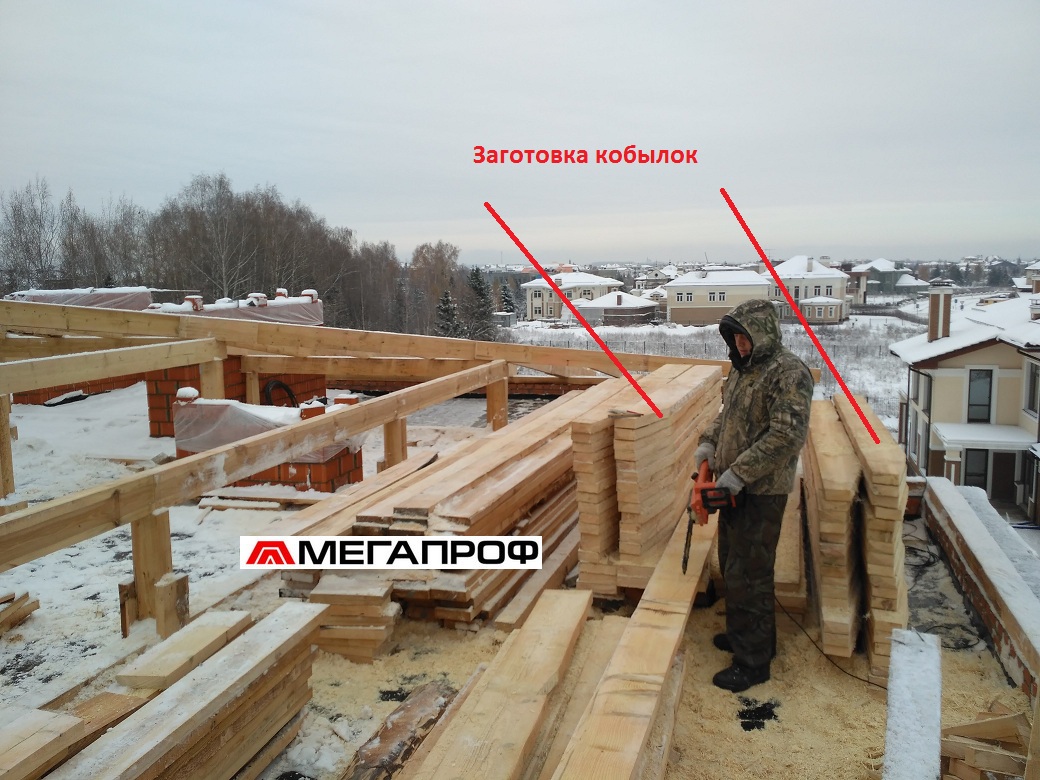

Кобылки заготавливаются в требуемый размер. На них сразу же производят запилы для упоров. Монтируются они сначала на гвозди 100 мм, а потом их затагивают гайками на шпильках в нескольких местах
Монтаж стропильной системы и изготовление стропил для различных типов крыш
Стропильная нога - элементы системы: подкосы, усиление и толщина стропил из бревен, какую ширину и нагрузку выбрать, инструкции на видео и фото
Конструкция системы стропил
Виды стропил
Установка стропильных систем
личный опыт + инструкции и советы
Стропильные системы вальмовых крыш - схема и устройство конструкции, монтаж своими руками
Стропильная система
Схема конструкции стропильной системыКонструкция стропил
Монтаж
Особенности монтажа вальмовой крыши
Крепление нарожниковУстановка обрешетки
Обрешетка набивается на стропила поле полного окончания их монтажа. Эта операция не представляет особой сложности и в дополнительных пояснениях не нуждается.
