Водопровод в частном доме - схемы, разводка, трубы

Посмотрите, водопровод в частном доме — реализуется по самой простой схеме.

Водопровод в частном доме в условиях современного города или поселка – это не прихоть, а насущная необходимость. Чтобы иметь возможность постоянно проживать в своем жилище и удовлетворять все естественные потребности – питьевая вода, мытье посуды, гигиенические процедуры зимой и летом – водопровод в частном доме должен быть правильно спроектирован и грамотно реализован.

Чтобы не быть голословным, расскажу, как я рассчитывал и монтировал подачу воды в дом на своем участке. Про то, какой должна быть скважина, как ее бурить и каким должен быть хороший дебет – читайте новые статьи на нашем сайте.

Сегодня же остановимся на следующих вопросах:

• какой должна быть схема водопровода в частном доме,
• как рассчитать трубы и оборудование для подачи воды в дом,
• как сделать разводку водопровода в частном доме по одному этажу и по двум этажам (включая мансардный утепленный этаж).

Небольшое отступление. Почему я все время говорю о том, что мы рассматриваем «водопровод в частном доме»? Потому что схема водопровода в частном доме кардинально отличается от того, как происходит подача воды в дом в пять или девять этажей в обычном городе.

Чем отличается водопровод в частном доме?

Во-первых, обычно у каждого индивидуального строения в поселке или городе есть собственный источник воды – колодец, скважина или собственная насосная станция от открытого водоема.

Самая простая схема водопровода — на основе насосной станции — из колодца.

Схема и состав простейшей системы водоснабжения — неглубокая скважина и насосная станция.

Во-вторых, воду в частном доме приходится поднимать обычно не выше второго этажа.

И, в-третьих, давление в сетях водоснабжения индивидуального дома обычно составляет 2-3 атмосферы, в то время как в городских сетях водоснабжения рабочее давление составляет 6 бар (примерно 6 атмосфер), а гидроудары в ночное время могут достигать величин в 12 бар.

Схема водопровода в частном доме

Итак, обычная, я бы сказал «типовая» схема водопровода в частном доме. Начинается все со скважины или с колодца – индивидуального водного узла. В скважине или колодце происходит забор воды (через погружной насос или насосную станцию).

Далее водопровод идет (обычно под землей на глубине ниже глубины промерзания почвы для данного региона) в дом. Вход осуществляется через подвал или цокольный этаж либо через утепленный цоколь.

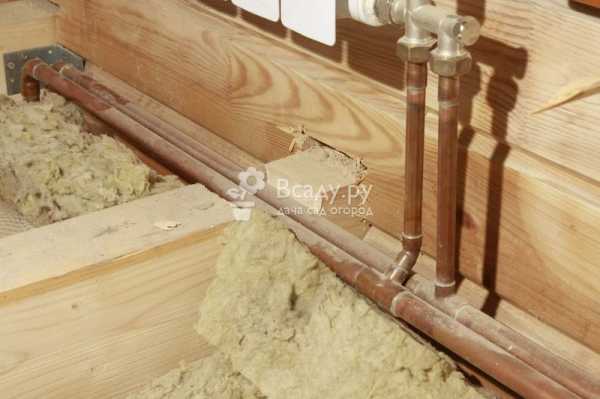

Особенно следует коснуться вопроса утепления водопроводных труб в доме, так как самый критичный для промерзания узел – это ввод водопроводных труб от скважины в дом. В этом месте трубы «покидают» землю (температура +4С) и идут по открытому воздуху (температура зимой до -40С) до входа в утепленное перекрытие первого этажа.

Труба от скважины идет ниже уровня промерзания грунта и утепляется на входе в цоколь.

Далее вода подводится к узлу контроля и водяному аккумулятору. Узел контроля обычно состоит из двух реле – реле давления и реле сухого хода (по крайней мере, так сделано у меня в моей схеме).

Реле сухого хода отвечает за то, чтобы насос не работал без воды – когда при откачке уровень воды в скважине понижается. Реле давления отвечает за постоянный напор воды в трубах.

При понижении давления ниже установленного реле давления включает насос через пускатель. При повышении давления выше установленного уровня реле давления выключает насос.

Схема подключения реле и гидроаккумулятора.

Водяной аккумулятор (гидроаккумулятор) поддерживает стабильность давления в системе – исключает частое включение насоса в скважине и компенсирует гидроудары в системе. Такая схема водопровода в частном доме позволяет держать постоянное давление в 2-3 бар, хотя вы можете поставить у себя и 4-5 бар и даже 6.

Давление в водопроводе выше 6 бар считает критическим и многие водоразборные устройства (краны, колонки и бойлеры) не рассчитаны на постоянную работу при давлении, превышающем 6 бар. Еще раз напомню, что бар примерно равен 1 атмосфере.

Далее через систему труб вода поступает на точки водоразбора – давайте рассмотрим, как может быть реализована разводка водопровода в частном доме.

Разводка водопровода в частном доме

Чтобы схема водопровода в частном доме была максимально эффективной, следует грамотно довести трубы до потребителей – до точек водоразбора. К таким точкам относятся краны смесителей в умывальниках, душе и ванне, бачки сантехники, а также прочие потребители – мойки высокого давления, оросители, посудомоечные и стиральные машины.

Какую схему водоснабжения реализовать у себя – глухую (конечную) или замкнутую с циркуляцией – каждый хозяин решает сам.

1. В первом случае к каждой точке водоразбора (крану или душу) вы подводите трубу с холодной и горячей водой. И кран является крайней точкой. Это глухая схема. Ее плюс в простоте исполнения. Минус – приходится ждать, пока горячая вода дойдет «в тупик» от нагревательного прибора – иногда до 30 секунд (время зависит от расстояния смесителя до бойлера).
2. Во втором случае организовывается замкнутая схема, по которой циркулирует вода (обычно это делают только с веткой горячего водоснабжения). В этой схеме в «кругу» водяного обращения подключают отводки с точками водоразбора. Вода «идет мимо» точек, температура ее постоянна. Плюс этой схемы в том, что вы сразу получаете горячую воду нужной температуры – сразу после того как откроете кран смесителя. Минус этой схемы в том, что вам нужен будет циркуляционный насос (наподобие того, что стоит в закрытой системе отопления) на каждую замкнутую линию – ХВС и ГВС.

Лучше всего реализовать комбинированную схему разводки водопровода в частном доме – ХВС делается по глухой схеме, ГВС делается по замкнутой схеме с циркуляционным насосом.

Естественно, что к приборам, самостоятельно греющим воду – посудомоечным и стиральным машинам – ведется только линия ХВС.

О том, как грамотно реализовать схему получения горячей воды в частном доме – читайте отдельную статью на нашем сайте. Вопрос этот объемный, и чтобы не мешать все в кучу, мы вынесли его в отдельную статью.

Прокладка водопровода в частном доме

Коснемся, напоследок, такого вопроса, как прокладка водопровода в частном доме. В рамках этого вопроса хотелось бы рассмотреть следующие моменты – какие трубы использовать, как осуществлять крепление труб и где размещать водопроводные приборы.

Лучше всего использовать для прокладки водопровода в частном доме полипропиленовые трубы. Даже в многоэтажном строительстве их сейчас используют, а в малоэтажном – это самый оптимальный вариант. Наряду с металлопластиковыми трубами «полипропилен» — наиболее часто используемый материал для прокладки водопровода в частном доме.

Полипропиленовые трубы легко паять, они дешевы, фитинги и запорную арматуру к ним легко купить даже в самых отдаленных местах. Кроме того, в отличие от металлических труб, полипропиленовые трубы выдерживают непродолжительное замерзание водопровода, что очень полезно в случае кратковременной аварийной ситуации.

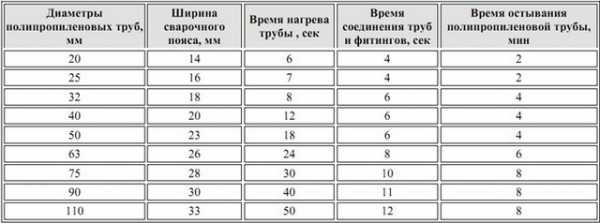

Полипропиленовые трубы легко паять — таблица для пайки труб разных диаметров.

Крепление труб лучше всего делать к стене, а не прокладывать их по полу на любых этажах вашего жилища. Это позволит иметь к трубам доступ в случае ремонта или в случае переделки. Если вы решите поменять схему водопровода в доме, то вам будет легче это сделать, если трубы идут по стенам над уровнем пола.

И, конечно же, не следует наглухо зашивать трубы в короба из ГКЛ или замуровывать их в кладке или штукатурке в местах их поворотов или в местах соединения их фитингами. В случае протечки вам придется разобрать это место, а затем придется заново делать чистовой ремонт.

Провести водопровод в частный дом – это еще не все. Нужно грамотно расположить приборы на его протяжении.

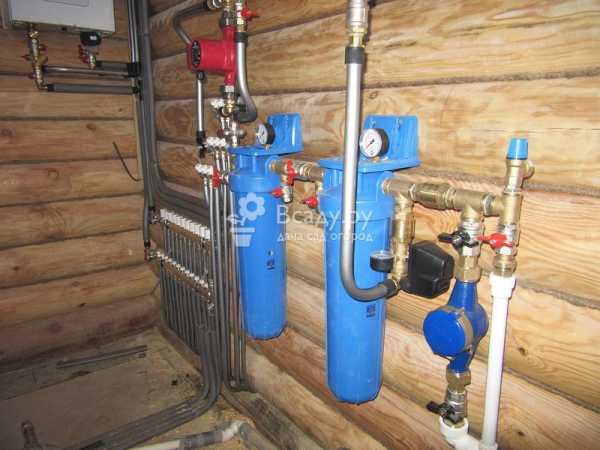

Группу контроля и гидроаккумулятор лучше всего установить прямо на входе трубы в дом – на первом этаже или в утепленном подвале.

Любые водонагревательные приборы – накопительные или проточные – лучше всего устанавливать как можно ближе к большим точкам водоразбора – смесителям в душе и ванне.

Бойлер косвенного нагрева (БКН) вам придется увязать со схемой системы отопления. Обычно БКН ставится недалеко от котла – в котельной. Хотя бойлер может быть установлен и в любом другом месте системы отопления. Однако самая горячая вода всегда на выходе из теплогенератора – котла в системе отопления.

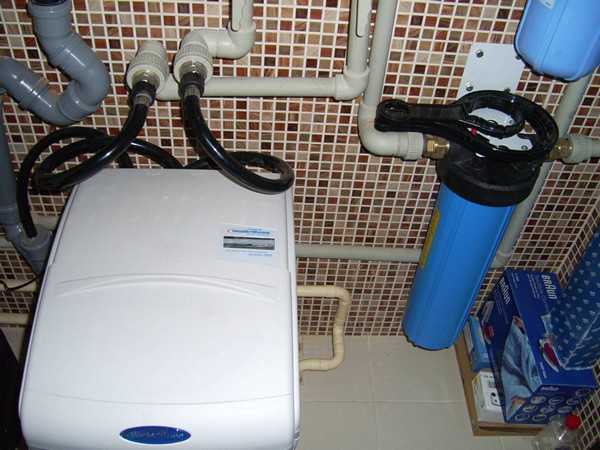

Система фильтров, ответственная за очищение и нормализацию воды, должна быть установлена на входе водопровода в дом – сразу после группы контроля и «в ответ» к водяному аккумулятору. Про фильтрацию воды из скважины или колодца читайте отдельную статью на нашем сайте.

dompraktika.ru

разработка схемы, выбор труб, описание

Водоснабжение частного дома своими руками

Многие владельцы земельных участков путаются, и как результат – находят неправильные советы и материалы. Это происходит из-за смешивания схожих понятий, таких как частный дом и дача. На самом деле, строения абсолютно разного назначения:

• дача – летний дом или временное строение, не многоэтажное, не имеет особых внутренних коммуникаций и сложной системы отопления и водопровода, не предназначено для постоянного проживания. Зачастую для подачи воды в помещение используется простая подача воды погружным насосом и поверхностным шланговым соединением;
• частный дом – жилище постоянное, может находиться в селе, за городом или коттеджном микрорайоне. Здание может иметь от одного до четырех этажей с подвальным помещением, каждое из которых необходимо обеспечить водой и отоплением. Поэтому система водопровода будет намного сложнее, а обычная схема водоснабжения частного дома из колодца не подойдет.

Процесс обустройства автономного водопровода включает много этапов, начиная от планирования и заканчивая обслуживанием. Чтобы водоснабжение частного дома было бесперебойным, качественным и система не вызывала проблем в целом, необходимо продумать каждую деталь подключения, разработать проект монтажа и произвести расчет материала.

Схема водопровода в частном доме

Схема водопровода в частном доме

Составление предварительной структуры подключений не стоит игнорировать, даже если вода проводится только к ванной или кухне. Составив подробный проект можно правильно рассчитать материалы и избежать проблем при монтаже.

Схема водоснабжения должна разрабатываться с учетом:

• количество точек потребления воды;
• предполагаемое число коллекторов;
• объем бойлера;
• количество фильтров и насосов;
• местоположение и расстояние до каждого элемента водопровода.

На плане необходимо отметить точные места расположения потребителей и приборов, а также обозначить протяжность трубопровода через помещения жилища.

Составлять проект следует в едином масштабе согласно замерам строения. И чем точнее он будет, тем быстрее вы сможете определить, сколько материалов понадобится для работы.

Существует два варианта разметки труб:

• последовательный;
• коллекторный.

Особенности последовательного соединения

Монтаж системы водоснабжения загородного дома своими руками

Последовательный способ подойдет для небольшого домика с 2-3 жильцами из-за своей небольшой мощности. Принцип действия заключается в следующем: вода поступает к постройке по водопроводу, внутри здания, возле каждой водозаборной точки монтируется тройник, который и отводит жидкость к конечному потребителю.

Если одновременно в пользовании находится несколько кранов, то напор воды к дальнему тройнику будет слабее, чем к ближнему.

Коллекторный тип соединения

Коллекторная схема позволяет подавать воду к каждой точке с одинаковым давлением потому, что трубы водопровода отводятся от коллектора и разветвляются ко всем кранам и смесителям.

Для прокладки линий этим способом потребуется больше труб по сравнению с последовательным соединением, но так намного практичнее и удобнее.

Разработка схемы и плана подключения

Схема при подключении от городского водопровода

Типичная схема водоснабжения частного дома состоит из следующих компонентов:

• водоисточника, то есть скважины;
• насосной станции или насоса. С ее помощью осуществляется подключение внутреннего трубопровода к скважине или другому источнику;
• гидроаккумулятора для контроля показаний уровня давления в системе;
• запорного крана для прекращения подачи воды в случае утечки или планового ремонта;
• для разделения потока поступающей воды между бытовыми и техническими (полив сада, летний душ и т.д.) нуждами, необходимо использование тройника;
• системы фильтрации, которой оснащают трубу, отводящую воду в дом, для очистки жидкости от посторонних примесей;
• тройника, разделяющего водный поток на холодную и идущую на подогрев воду.

Схема для подключения от скважины

Дальше трубка для холодной воды сразу подсоединяется к соответствующему коллектору, а для горячей - сначала к водонагревателю (бойлеру, котлу). После этого обе системы разветвляются по всему зданию. Чаще всего они ведутся вместе, за исключением подсобных помещений, где в горячей воде нет необходимости.

Водопровод в частном доме: как выбрать и развести трубы

Как выбрать и развести трубы

Качество материалов, из которых изготавливаются трубы, имеет большое значение для системы водоснабжения, поскольку от них зависит срок эксплуатации конструкции.

Различают несколько разновидностей труб

Система водоснабжения медными трубами

• Медные. Характеризуются высокой стойкостью к ультрафиолету, коррозии, и бактериям. С легкостью переносят перепады давления и высокие температуры. Их недостаток – высокая стоимость.
• Металлопластиковые. Их основа состоит из алюминия, а края и сердцевина покрыты шаром полиэтилена. Внутренняя оболочка предотвращает появление ржавчины и не дает возможности налипать грязи и минеральным отложениям, а внешняя - защищает изделие от воздействия солнечных лучей (при укладке по поверхности) и конденсата. Такие трубы поддаются деформации при высоких (95°С) и низких (минусовых) температурах, поэтому необходима теплоизоляция с греющим кабелем для наружных систем.
• Стальные трубы – прочны но, несмотря на это, подвергаются ржавчине. Процесс установки трудоемкий, так как для соединения деталей необходимо нарезать на каждом элементе трубки резьбу либо скреплять с помощью сварки.
• Полипропиленовые. Пользуются наибольшим спросом, потому что их легко монтировать, они не окисляются, оснащены надежными соединениями и могут служить свыше 50 лет.

Немаловажным моментом является подбор труб по диаметру, поскольку от него зависит устройство и функционирование водопровода.

Подбирать размеры (диаметры) труб надлежит согласно протяженности трубопровода:

• для линии, длиннее 30 м – подойдут 32 мм;
• для трубопровода средней длинны (меньше 30 м) следует применять 25 мм;
• для коротких разводок до 10 м - 20 мм.

Последовательность соединения пластиковых труб полифузной сваркой

Последовательность соединения пластиковых труб полифузной сваркой

Провести водопровод в частный дом при помощи пластиковых труб не сложно, но тем не менее крепеж должен осуществляться по определенной технологии.

В качестве соединительных элементов-фитингов применяют: муфты, уголки, тройники, запорные краны, колена и фланцевые крепления (их лучше подготовить заранее с запасом).

1. Трубы разрезаются специальными ножницами (удобно будет использовать труборез KRAFTOOL) на куски с учетом зазоров для вхождения в фитинг.
2. Раскладываются на твердой поверхности в порядке сборки.
3. Для фиксации деталей фломастером отмечаются места скрепления.
4. На полифузной сварке устанавливается насадка нужного диаметра (под трубу). На нее насаживается конец пластиковой трубы и фитинг. Прибор прогревается до 260-300 °С (время нагрева зависит от размера трубки и указывается на обороте коробки от сварки). Затем оба конца вынимаются и одновременно фиксируются. В таком положении труба и фитинг выдерживаются 15-20 с до полного застывания.

Водоснабжение в частном доме: разводка по зданию

Водоснабжение в частном доме: разводка по зданию

Разводить трубы по помещениям начинают с места водоразбора. Сначала ставят шаровой кран между смесителем и трубой, он дает возможность перекрывать воду, в случае если произойдет авария, либо понадобится ремонт. После этого линию заводят к коллектору.

Разводят трубопроводы по определенным правилам.

• При монтаже труб (чтобы их было проще ремонтировать) от стен необходимо отступать 20-25 мм.
• Монтаж дренажных кранов проводится с небольшим наклоном в направлении последующего смесителя или крана.
• Трубы для водопровода присоединяются к стенкам с помощью клипс, которые крепятся во всех угловых креплениях, в других зонах - промежуток между ними допускается от 1,5 до 2 метров.
• Для сочетания труб из полипропилена под углом, применяются фитинги ПНД Unidelta или других фирм и тройники с идентичными диаметрами.

Источник для водоснабжения: какой предпочесть

Водоснабжение в частном доме: разводка по зданию

Схема водоснабжения частного дома может быть реализована несколькими способами:

• От центральной магистрали;
• От скважины.

Подключение к центральному водопроводу требует разрешения от соответствующей инстанции, и это не всегда возможно касательно частных домов. Если вы решили использовать этот вариант, учтите, что в центральном водопроводе давление уже определено изначально, и при одновременном пользовании несколькими приборами, напор воды в дальне расположенном будет ниже, чем в ближе находящемся. Поэтому старайтесь размещать потребители как можно компактней.

Колодец дает возможность обеспечить участок водой без официального разрешения госслужб, но этот вариант подходит только для сезонного использования, поэтому не подходит для жилищ с постоянным проживанием.

Система водоснабжения частного дома из скважины позволяет использовать воду лучшего качества, чем колодец. Но для ее подъема нужно хорошее давление, поэтому придется использовать более мощное оборудование, например, глубинный электронасос OPTIMA (Оптима) 4SDm 3/18 1.5кВт перекачивает жидкость с большим содержанием песка, отфильтровывая его без угрозы для агрегата.

Система водоснабжения частного дома: как организовать

В основном, для обустройства водопровода применяют насосные станции. Они предназначаются для перекачки воды от источника сразу в систему или в резервуар. Также используются дополнительные фильтра водоочистки.

В состав системы входят:

• насосы;
• накопительные емкости;
• гидроаккумуляторы;
• различные водонагреватели (котлы, бойлеры, тэны).

Размещают комплекс поближе к потребителям, в подвале или цокольном этаже. К нему подводят трубу, идущую от водозабора, с фитингом из бронзы или латуни, диаметром 32 мм. Далее поочередно подсоединяются сливной дренаж и обратный клапан.

Затем все требуемые компоненты подсоединяются с помощью подключения, которое в народе называется «американкой».

1. Подключается шаровой кран для открытия/закрытия подачи воды.
2. Следующим, подсоединяется фильтр грубой очистки, для удаления крупнодисперсных частиц. Является защитой от ржавчины и песка.
3. После этого – система насосной станции оборудуется гидробаком или гидроаккумулятором, включая реле давления. Но в случае, если сам электронасос стоит в скважине, а спецоборудование находится внутри здания, нужно устанавливать реле на верхней части трубы, а емкость - нижней.
4. Затем монтируется датчик автоматики для защиты насоса от работы «на сухую» и своевременного отключения.
5. Завершается процесс установкой фильтра тонкой (мягкой) очистки.

Подбор гидроаккумулятора для насосной станции

Установка гидробака в частном доме

Гидробак являет собой герметическую емкость с двумя секциями. В одной размещается вода, а в другой воздух. С его помощью беспрерывно поддерживается давление в системе, а также при необходимости регулируется работа насоса.

Выбирать модель емкости необходимо в соответствии с количеством жильцов и суточным потреблением воды. Ее объем может составлять от 25 до 500 литров. Например, Wester WAV 200 Top – рассчитан на 200 литров жидкости, а Unipress - на 80 л.

Итог

Водоподготовка в загородном доме своими руками вполне возможна без посторонней помощи, и для этого не обязательно нанимать профессионалов. Следуйте советам специалистов, и при монтаже не возникнет никаких проблем.

В случае если вы решите доверить работу строительной компании, рекомендации специалистов помогут вам контролировать действия монтажников, самостоятельно составить схему водоснабжения частного дома и участвовать в проработке проекта. В результате это поможет избежать недостатков в работе и связанных с ними проблем в будущем.

vsadu.ru

Система водоснабжения частного загородного дома

Частный дом тем и хорош, что в нем всегда царит атмосфера комфорта и уюта. Очень важную роль в обеспечении функциональности играет система водоснабжения частного дома. Она может быть реализована двумя основными способами: присоединением к магистральной сети или работе в автономном режиме с использованием индивидуальных источников водоснабжения (криниц, колодцев, скважин, водоемов, пр.).

В первом случае специальная служба специалистов-водопроводчиков по предварительной заявке проложит отвод от главной ветки трубопровода до основного ввода в частную постройку. Выполнит наружную и внутреннюю разводку в соответствии с установленными требованиями.  Оформит документацию, как того требует схема водоснабжения коттеджа.

Эффективность системы водоснабжения обеспечивается правильным расчетом потребления воды

Оцинкованная стальная труба (пластмассовая, чугунная) укладывается в грунт на глубину, превышающую отметку его замерзания на полметра. Ввод в помещение следует прокладывать через подвальный отсек (если такой имеется) или под фундаментом непосредственно в грунте. Защитная гильза обеспечивает целостность трубной поверхности в месте контакта под фундаментом, а статичное положение трубопровода фиксируется при помощи цементного раствора или глины. Кроме этого, изоляционными материалами закупоривают щели. Схема подключения водоснабжения предполагает обязательное выполнение уклона по направлению к вводному колодцу и предусматривает наличие изоляции на трубопроводе.

• При невозможности «запитаться» от централизованной системы используют альтернативные источники, среди которых наибольшим спросом пользуются скважины и шахтные колодцы. Предпочтение тому или иному виду отдается в зависимости от глубины и вектора залегания водоносного слоя на частной застройке.

[include title="РСЯ - в записи"]

• Если водоносная жила течет неглубоко (до 10м), пользуются колодцем. Целесообразность выбора трубного водозабора (скважины) возрастает с увеличением глубины водоносного слоя.
• Для бесперебойной подачи воды система водоснабжения загородного домадолжна включать кроме колодца с нагнетающим оборудованием (или насосной станцией), двухтрубную систему водоотведения вместе с запорной, регулирующей арматурой; оборудование водоподготовки; электрическое обеспечение и пр.

Вариант с водоснабжением из скважины очень популярен на сегодня

Кстати: если среднесуточное потребление обитателей городского сектора, в среднем, составляет 120 л воды на человека, то проживание за городом увеличивает этот расход вдвое.

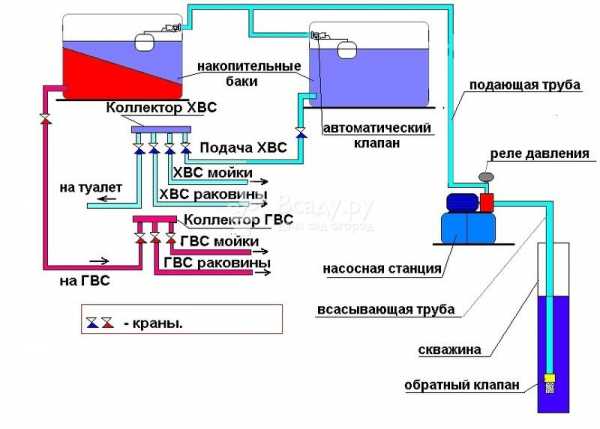

Схема работы центрального ввода ↑

Для создания необходимого давления устанавливается вместительный накопительный бак или другая емкость (лучше из нержавеющей стали), имеющая прямое соединение с водопроводом. Подача воды происходит снизу. Это главное условие, при котором монтаж системы водоснабжения загородного дома будет выполнен правильно.

Кстати: так как емкость устанавливается в верхней точке помещения, предотвратить замерзание воды в ней нужно при помощи теплоизоляции.

Наполнение водопровода из водозаборника колодца происходит при помощи насоса. Фильтр защищает всасывающий патрубок от засорения. В то же время поплавковое реле в автоматическом режиме производит включение и отключение агрегата. Трубы внутренней разводки с необходимым комплектом фитингов лучше выбрать из металлопластика.

Необходимое сантехническое оборудование ↑

Необходимая схема водоснабжения загородного дома может быть выбрана из существующих шаблонов и смонтирована самостоятельно. Тем более что общепринято стандартное расположение сантехнических приборов: душевая, туалет с унитазом, кухня со «стиралкой» и мойкой. Как вариант, можно дополнительно предусмотреть поливочный и пожарный краны.

Сантехнические узлы обязательно учитываются при разработке систем водоснабжения и водоотведения

Немаловажно знать, как будут «уходить» сливные воды и где утилизироваться. Водоснабжение и канализация взаимосвязаны. Поэтому схемы водоснабжения и водоотведения (как на территории участка, так и за городской чертой) должны в полной мере обеспечивать отвод сточных вод согласно требованиям СНиП.

Схема водоснабжения частного дома предусматривает разные виды разводки: верхнюю (вода к сантехприборам поступает по трубам сверху) или нижнюю (водозабор осуществляется из проложенного под полом трубопровода).

Гораздо сложнее запустить слаженную работу водообеспечения «высотки» с несколькими потребителями. Отдельно взятая квартира рассматривается в комплексе общего сложного механизма: трубы разного диаметра и назначения составляют единую структуру со сложными разводками. Поэтому обустройство отдельно взятого жилища в доме в той или иной мере затрагивает весь многоквартирный комплекс.

[include title="РСЯ - в записи"]

В общем виде система водоснабжения многоквартирного дома представляет комплексную работу насосного оборудования с фильтровальными установками и приборами учета, запорно-регулирующей арматуры, стояков и труб поквартирной разводки. Обязательно наличие регуляторов давления, поддерживающих его значение на уровне 4 бар. Вода, поступающая в квартиры, проходит централизованную очистку от механических примесей. Обеззараживание проводят при помощи хлорирования.

Кроме обычной воды многоквартирный сектор является активным потребителем ее горячей производной. От того, какая запланирована схема горячего водоснабжения (открытая или закрытая), зависит транспортировка и подогрев воды для нужд населения.

При открытом способе вода для отопления используется и для ГВС, а подогрев осуществляется на вводе в здание непосредственно от котельной. При закрытом – нагрев происходит от излучения тепловой энергии сетевой водой для отопления в бойлерах тепловых пунктов.

Открытая схема водоснабжения дома предполагает использование для нужд горячего водоснабжения той же воды, что и для обогрева. На вводе от котельной устанавливается теплообменник. Подогрев водопроводной воды в бойлерах происходит с использованием установленных теплообменных аппаратов. А принудительную циркуляцию обеспечивают циркуляционные насосы.

В любом случае вопросы водоснабжения и водоотведения тесно связаны между собой. Поэтому проектирование и выполнение схем должно быть целесообразным для каждого конкретного объекта. Обязательно учитываются климатические условия эксплуатации сетей жилого комплекса, индивидуальные географические особенности местности, экономическая эффективность использования систем.

stroy-aqua.com

Водоснабжение загородного дома: варианты обеспечения дома водой

Содержание: Водоснабжение загородного дома: где взять воду для индивидуального водопровода Схема водоснабжения и принцип монтажа независимого водопровода

Обеспечить загородный дом необходимым количеством чистой воды не так уж сложно – современная техника позволяет установить систему подачи воды практически везде, и работать она будет при любых условиях. Скажу больше, независимый водопровод при желании можно собрать самостоятельно – если вы имеете хотя бы малейшее представление о том как работать с трубами, то этот процесс вам покажется увлекательным занятием. В текущей статье вместе с сайтом stroisovety.org мы рассмотрим, как работает водоснабжение загородного дома, ознакомимся с необходимым оборудованием для ее создания и разберемся, что и в какой очередности подключается.

Схема водоснабжения загородного дома

Водоснабжение загородного дома: где взять воду для индивидуального водопровода

Скажем просто – если источник чистой воды в виде магистрального водопровода поблизости вашей загородной резиденции отсутствует, то для устройства системы водоснабжения загородного дома его придется создать. И сделать это можно всего четырьмя способами:

1. воспользоваться протекающей поблизости речкой и направить часть ее потока через очистительную систему к себе в дом;
2. вырыть колодец;
3. пробить скважину;
4. создать свое частное водохранилище в виде закопанных в землю цистерн, в которых хранить привозную воду.

Колодец для водоснабжения частного дома фото

В качестве альтернативы можно рассмотреть сбор в резервуары дождевой и талой воды, которую после соответствующей очистки использовать для своих нужд. В силу того, что дожди идут не постоянно, последний вариант можно рассматривать только как дополнение, которое поможет сэкономить немного средств на отнюдь не дешевой привозной воде.

Понятно, что выбор между тем или иным источником воды обуславливается месторасположением вашего дома, но бывают и такие ситуации, когда можно выбирать. И здесь пригодятся знания некоторых нюансов относительно каждого источника в отдельности. Начнем по порядку.

1. Близлежащая река. Казалось бы, поистине неисчерпаемый источник воды, но недостатков его использования много. Самый главный из них – это дороговизна очистки речной воды – придется построить целый фильтрационный комплекс, эксплуатация которого также обойдется не дешево. Этот источник можно использовать разве что для технических нужд – минимальная очистка речной воды позволит применять ее для смыва унитаза и полива. Если сочетать этот источник воды с привозной жидкостью, то можно получить довольно неплохую экономию бюджета.

Водоснабжение частного дома из реки

2. Водоснабжение загородного дома из скважины является идеальным вариантом, если речь идет о строении, в котором проживает небольшая семья,  и то не постоянно. У скважины имеются два существенных недостатка – это слабая наполняемость, которая непременно скажется при ежедневном большом разборе воды и свойство скважины быстро заиливаться при периодическом ее использовании. Ограничений много, и если на них не обращать внимания, то новые скважины придется бурить достаточно часто.

Водоснабжение загородного дома из скважины

3. Колодец – хорошая альтернатива скважине, позволяющая осуществлять из грунта больший разбор воды. Здесь практически не наблюдается недостатков, если, конечно, колодец построен качественно и оснащен защитой от обрушения и проникновения в него дождевой воды. К тому же, колодезная вода (в принципе, как и жидкость из скважины) практически не нуждается в очистке. Автономное водоснабжение загородного дома из колодца на сегодняшний день является самым универсальным – этот источник воды можно использовать практически при любых обстоятельствах.

Водоснабжение загородного дома из колодца

4. Мини-водохранилище для привозной воды. Здесь все просто – приобретаем один или несколько больших резервуаров из пластика или нержавейки, погружаем их в грунт, соединяем при необходимости системой трубопроводов и посредством насоса подаем привозную воду в дом. В принципе, от насоса тоже можно отказаться, установив баки как можно выше – тогда вода будет самотеком подаваться в дом. Здесь имеется один недостаток: практически все современное водопроводное оборудование (отопительные котлы, нагреватели) требуют некоторого давления в водопроводе. Создать его можно только с помощью насоса. Да, и еще одно, если наряду с привозной жидкостью вы намереваетесь собирать дождевую и талую воду, то резервуары необходимо разделить. Точно так же стоит поступить и с водопроводными системами – вода из двух различных хранилищ не должна смешиваться.

В общем, как бы то ни было, а решать придется вам – нужно будет взвесить все за и против касательно того или иного источника воды.

Резервуары для хранения воды в загородном доме фото

Схема водоснабжения и принцип монтажа независимого водопровода

В принципе, сделать водоснабжение загородного дома своими руками из невозобновляемого источника достаточно просто – все, что для этого нужно, продается в строительных магазинах в готовом виде. Придется приобрести всего две вещи – это насосная станция и водопроводная система, которая собирается по принципу конструктора. Исходя из материалов, можно сложить и принцип монтажа системы автономного водоснабжения, думаю, понятно, что сначала монтируется насосная станция. От вас потребуется только жестко ее установить в приямке возле источника воды и подключить к заранее собранному водопроводу в доме.

Работает такая система достаточно просто – насосная станция оборудована всей необходимой электроникой и механикой и оснащена специальным ресивером для накопления жидкости. Когда вы открываете водопроводный кран, к примеру, на кухонной мойке, давление в ресивере падает, и автоматика дает команду на включение насоса, который благополучно поддерживает нужное давление.

Водоснабжение загородного дома своими руками фото

Как только кран будет закрыт, давление в системе возрастет, и все та же автоматика даст команду на отключение насоса. Как видите, все просто, единственное, что нужно не забыть, так это оснастить заборный шланг насосной станции обратным клапаном. Без него заборный шланг станет наполняться воздухом, и насос не будет подавать воду.

Довольно часто можно столкнуться с такой ситуацией, когда имеется возле дома центральный водопровод, но вода в нем подается почасово. В таком случае схема водоснабжения загородного дома выглядит немного иначе – в нее необходимо включить накопительный резервуар. Его объем придется рассчитать исходя из количества воды, расходуемого вашей семьей в сутки.

Автономное водоснабжение загородного дома фото

Такой резервуар оснащается поплавочной запорной арматурой, которая работает по принципу бачка унитаза и предотвращает чрезмерное наполнение резервуара. Работает такая система тоже не сложно – когда в централизованной системе появляется вода, она поступает в резервуар. Как только последний наполнится до нужного уровня, срабатывает поплавок и прекращает подачу воды. Из водохранилища жидкость поступает в дом с помощью все той же насосной станции.

Емкости для хранения воды с поплавком

Ну и в заключение несколько слов о том, как наладить горячее водоснабжение загородного дома. Как вы уже, наверное, поняли, здесь дела обстоят точно так же, как и в домах с центральным отоплением. В принципе, можно использовать любой способ нагрева жидкости – это может быть газовая колонка, электрический водонагреватель или даже теплообменник, работающий от системы отопления.

Вот, в принципе, и все! Как видите, водоснабжение загородного дома не так уж сложно устроено. Можно сказать даже больше – оно собирается как конструктор. Главное, подобрать правильные элементы и научиться с ними работать.

Автор статьи Александр Куликов

stroisovety.org

---

•
  Как крепить пвх панели
•
  Строительная плита
•
  Древесноволокнистые плиты
•
  Как поставить пластиковое окно в деревянном доме
•
  Оргстекло чем резать
•
  Ландшафт участка
•
  Железобетонная плита
•
  Фракции щебня гост таблица
•
  Енир 4
•
  Калитки фото
•
  Водостоки для крыши своими руками
