Итак, что из себя представляет заземление? Конструктивно это чаще всего обычный кусок провода, который одним концом соединён с корпусом электрического аппарата, а другим концом с землей, откуда собственно и название. Заземление также может присутствовать в вилке современного электроинструмента, там его роль такая же – при повреждении инструмента заземление предохраняет человека от удара электрическим током. Существует множество различных систем заземления таких как TN-C, TN-S, TN-C-S и другие, собственно, обычному человеку, не имеющего электротехнического образования вовсе не обязательно вникать в данные вещи настолько глубоко, поэтому мы движемся дальше. Суть заземления проста – служить проводником. Допустим, случилась аварийная ситуация – сломалась стиральная машина. При этом замкнуло обмотку электродвигателя (или что-нибудь еще) и корпус машинки оказался под напряжением. Человек ничего не подозревая может коснуться корпуса, после чего его ударит током. Для того чтобы этого не произошло, стиральную машину заземляют. Тогда если человек коснётся корпуса, то ток пройдет не через него, а через заземление. А произойдёт так потому, что кожа человека имеет сопротивление порядка нескольких кило Ом, а сопротивление заземляющего проводника не более 5-10 Ом, что в тысячу раз меньше чем сопротивление кожи человека. Выходит, что току в тысячу раз проще пройти по проводу и уйти землю, чем пройти через человека. Если говорить простым языком, то зануление это соединение корпуса приемника электроэнергии с нулем. Ноль – это провод, имеющий нулевой потенциал и идущий из трансформатора. Зануление работает так: если на корпус приемника попадает провод под напряжением, то он через корпус замыкается на ноль, что вызывает короткое замыкание. Защита автоматически срабатывает и отключает питание. Зануление это прием который используется только на производстве и по своим защитным свойствам гораздо хуже заземления. К сожалению, во многих старых домах не существует возможности защитить проводку квартиры с помощью заземления и прибегают занулению, что крайне не безопасно. Вот мы вкратце и ответили на вопрос “зачем нужно заземление?”. Надеемся материал оказался вам полезен! Удачи! Зачем нужно заземление, и как его подключить в частном доме. Заземление для чего нужно
Зачем нужно заземление?
Заземление – устройство, предохраняющее человека от поражения электрическим током. Благодаря использованию различных заземляющих приспособлений удается избежать жертв на производстве и в быту. Собственно в этом его основное предназначение. Но чтобы правильно воспользоваться заземлением необходимо для начала понять, что это такое и как оно работает. Что такое заземление?
Как работает заземление
В чем разница между заземлением и занулением
electroandi.ru
устройство, принцип действия и назначение
Электричество – лучший друг и злейший враг человека. Безусловно, сейчас представить без него жизнь практически невозможно. К сожалению, не обошлось и без плохих моментов, таких как поражение электрическим током. Вас может ударить током, если вы коснетесь не только оголенной токоведущей части, но и безобидного с виду корпуса электроприбора. В этой статье мы постараемся объяснить простым языком, что такое заземление и для чего оно предназначено. Кроме того мы рассмотрим, что такое дифавтомат и УЗО и для чего их используют.
Определение понятия
Если сказать кратко и простыми словами, то:
Заземление – это устройство, которое защищает человека от поражения электрическим током, если всё электрооборудование соединено с землей. В аварийной ситуации опасное напряжение «стекает» на землю.
Защита – основное назначение заземления. Оно заключается в подключении дополнительного, третьего заземляющего проводника в проводку, который соединен с таким устройством, как заземлитель. Он, в свою очередь, имеет хороший контакт с землей.
Заземление бывает рабочим и защитным по назначению. Рабочее нужно для нормального функционирования электроустановки, защитное нужно для обеспечения электробезопасности (предотвращения поражения электрическим током).
Обычно заземление (заземлитель) выглядит как три электрических прута вбитых в землю, на одинаковом расстоянии друг от друга, расположенных в углах равностороннего треугольника. Эти пруты соединены между собой металлической полосой. Вы могли видеть такие пруты около домов и сооружений.
Также вы могли заметить, что на стенах многих зданий внутри или снаружи закреплены металлические полосы, иногда выкрашенные желтыми и зелеными чередующимися полосами – это заземляющая шина, она тоже соединена с заземлителем. Заземляющая шина нужна для того, чтобы не тянуть от каждой электроустановки заземляющий провод.
Третий проводник обычно соединяется с корпусом электрических приборов, обеспечивая защиту от появления на нем опасного напряжения. В кабелях он обычно имеет меньшее сечение, чем соседние «рабочие» жилы и другой цвет изоляции – желто-зеленый.
О том, какие виды заземления бывают, вы можете узнать из нашей отдельной статьи: https://samelectrik.ru/osnovnye-tipy-sistem-zazemlenija.html
Требования к заземлению
Требования к защитному заземляющему контуру заключаются в следующем:
- Заземлены должны быть все электроустановки, в том числе металлические дверцы электрошкафов и щитов.
- Сопротивление заземляющего устройства не должно превышать 4 Ом в электроустановках с заземляющей нейтралью.
- Необходимо использовать системы уравнивания потенциалов.
Мы разобрались что такое заземление, теперь поговорим о том для чего оно нужно.
Почему человека бьёт током
Рассмотрим две типовых ситуации, когда вас бьет током:
- Стиральная машинка исправно выполняла свою работы, а когда вы захотели её отключить – почувствовали, что её корпус «щипает» вас. Или еще хуже, когда вы к ней прикоснулись – вас серьезно «дёрнуло».

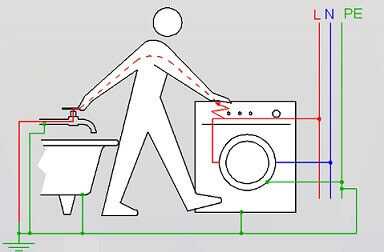

- Вы решили принять ванну, включили воду, взявшись за кран, вы почувствовали такое же действие электричества – пощипывание или сильный удар.
И та и другая ситуация решается подключением заземления к корпусам приборов и всех металлических частей в ванной комнате и установкой УЗО или дифференциального автомата на вводе электроэнергии в дом или на группу потребителей.

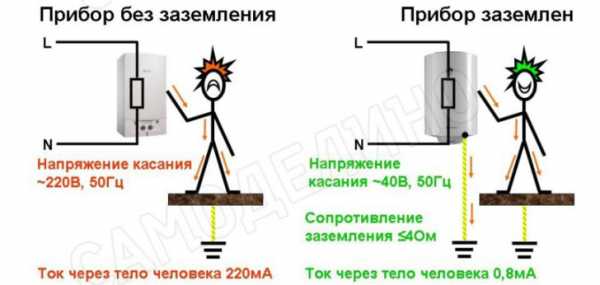

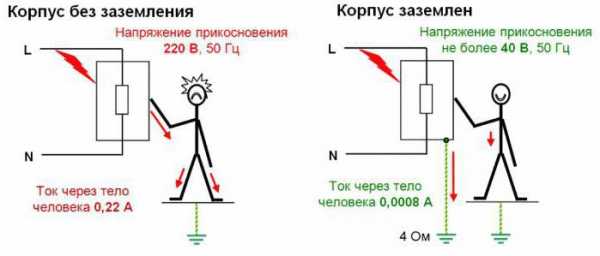

Как работает заземление
Для начала разберемся, почему на корпусе стиральной машинки или другого электрооборудования появилось опасное напряжение. Всё достаточно просто – изоляция проводников по какой-то причине испортилась или повредилась и поврежденный участок касается металлического корпуса какой-то из деталей оборудования.
Если у вас нет заземления или зануления корпус поврежденного устройства для электрической цепи ничего собой не представляет, пока вы его не коснетесь, конечно. Вы подходите к прибору, стоите на полу, пол имеет хоть и слабый, но какой-то контакт с землей. При прикосновении к корпусу ток начинает протекать через вас в землю. Для протекания тока нужна разность потенциалов, а потенциал фазного провода всегда больше потенциала земли. Получается, что вы замыкаете фазный провод на землю своим телом.
Для человека опасны даже такие маленькие значения как 50 мА – такой ток может привести к фибрилляции желудочков сердца и смерти.
Так вот принцип работы заземления заключается в следующем: к заземлителю подключаются корпуса всех электроприборов, дополнительно устанавливается УЗО. В случае возникновения опасного напряжения на корпусе заземление всегда притягивает опасный потенциал к безопасному потенциалу земли и напряжение «стекает» на заземление.
Для чего применяются УЗО и дифавтоматы
Простое заземление устройств – это хорошо, но еще лучше обеспечить дополнительную защиту. Для этого придумали устройство защитного отключения (УЗО) и дифференциальные автоматы.
Дифавтомат – это устройство, которое в своём корпусе объединяет УЗО и обычный автоматический выключатель, так вы сэкономите место в электрощите.
УЗО – реагирует только на токи утечки. Принцип его работы такой: оно сравнивает количество тока через фазный и через нулевой провод, если часть тока утекла на землю, то оно моментально реагирует, отключая цепь. Их отличают по чувствительности от 10 до 500 мА. Чем чувствительнее УЗО, тем чаще оно будет срабатывать, даже при незначительных утечках, но не стоит устанавливать слишком грубое УЗО для дома.
Принцип работы защищенной цепи простым языком:
Когда на корпус заземленного электрооборудования попадает фаза, между фазным проводом и корпусом начинает протекать ток. Тогда УЗО замечает, что по фазному проводу прошел ток, часть тока куда-то делать и по нулевому проводу вернулся меньший ток, после чего эта цепь обестачивается. Так вы защищены от удара током.
Если установить УЗО в двухпроводной электроцепи без заземляющего проводника и где-то появится возможность утечки тока, оно сработает только после того как вы коснетесь этого места и ток утечет на землю через вас. В таком случае вы тоже будете в безопасности.
Также рекомендуем просмотреть видео, на котором более подробно рассказывается, для чего нужно заземление электроприборов:
Это и все, что мы хотели рассказать касаемо данного вопроса. Теперь вы знаете, что такое заземление, когда и как оно устанавливается и для чего служит. Надеемся, информация была изложена для вас понятно и доступно!
samelectrik.ru
Зачем нужно заземление - просто о сложном
Наличие заземляющего контакта в современных электророзетках стало привычным делом. Ему соответствует контакт на вилке любого электроприбора. Попробуем разобраться, зачем нужно заземление. Что такое заземление
Заземлением называют подключение токопроводящих элементов, в норме не пребывающих под напряжением, к заземлителю — заглубленной в грунт металлической конструкции с низким электрическим сопротивлением. В качестве упомянутых токопроводящих элементов могут выступать металлический корпус электроустановки, рабочие органы машин или бытовых приборов и т.д.
Также заземляют экранирующие оплетки электрических кабелей.
Для чего нужно заземление
В зависимости от назначения, различают несколько видов заземления:- защитное;
- функциональное;
- для молниезащиты.
Защитное заземление обеспечивает безопасную эксплуатацию электроустановок.
Функциональное используется для работы прибора или схемы — играет ту же роль, что и нулевой проводник в электросети.
В системах молниезащиты заземлитель подключается к молниеприемнику.
Принцип работы
Контур заземления функционирует за счет способности грунта поглощать электрический заряд. Если корпус оборудования в результате пробоя изоляции оказался под напряжением, то заряд будет стекать в землю. Когда пользователь коснется корпуса, ток все равно будет двигаться по пути наименьшего сопротивления, то есть через заземление, а не через тело человека. Не будь заземления, в подобной ситуации пользователь получил бы электротравму.
Условием нормального функционирования заземления является низкое сопротивление заземлителя. Эта величина зависит от параметров грунта:
- плотность;
- влажность;
- соленость;
- площадь контакта с заземлителем.
Способность грунта впитывать заряд сильно падает при замерзании. Поэтому штыри заземлителя вбивают на глубину ниже отметки промерзания, зависящей от широты местности. Данные о глубине промерзания грунта для разных регионов Российской Федерации приведены в СНиП «Строительная климатология».
Наглядная демонстрация заземления
На каменистых, песчаных и вечномерзлых грунтах, в которые сложно заглубиться, применяют электролитические заземлители из Г-образной перфорированной трубы. Внутри содержится реагент, формирующий соленую среду. Последняя характеризуется высокой проводимостью и низкой температурой замерзания. Длинную часть заземлителя закапывают в неглубокую траншею, короткую выводят на поверхность. Ее используют трояко:
Другой современный вариант заземлителя — модульный. Состоит из множества секций, соединяемых резьбовым или иным способом. По мере забивания в грунт навинчиваются все новые и новые секции. Так что такой заземлитель, в отличие от классического из нескольких штырей, можно установить на любую глубину. Соединяют секции по особым правилам и с применением токопроводящей пасты. При забивании используют особую насадку, защищающую резьбу от повреждений. Модули выполнены из стали и покрыты медью или цинком, отчего их сопротивление падает, а срок службы увеличивается.
Электролитический и модульный заземлители стоят дорого, потому их традиционные аналоги остаются востребованными. Штыри в такой конструкции располагают по-разному:
- в вершинах равностороннего треугольника рядом с объектом;
- по углам объекта;
- по периметру объекта.
Число стержней и расстояние между ними определяются расчетом.
Сопротивление заземлителя периодически проверяют. Максимально допустимая величина — 30 Ом.
Совокупная защита заземляющих устройств и предохранителей
Заземление не только отводит опасный ток, но при наличии аппарата защиты вызывает отключение аварийного оборудования. При контакте фазного проводника с заземленным корпусом сеть работает в режиме, близком к короткому замыканию (КЗ), сопровождающемся резким увеличением силы тока в цепи. На это реагирует выключатель автоматический (ВА), обязательно устанавливаемый на вводе электрической линии на объект.
Правда, подобное возможно лишь при очень низком сопротивлении заземлителя, что бывает крайне редко. В большинстве случаев вероятность отключения ВА довольно низкая. К примеру, при сопротивлении заземлителя в 10 Ом ток в цепи составит I = 220 / 10 = 22 А. Автоматы, согласно требованиям ГОСТ, выдерживают в течение часа ток, в 1,42 раза превышающий номинальное значение. То есть автомат на 16 А при силе тока в 22 А не отключится в течение почти 60-ти мин (16 * 1,42 = 22,72 А).
Схема заземления
Более надежный автомат защиты — выключатель дифференциального тока или устройство предохранительного отключения (УЗО). Этот прибор сравнивает токи в фазном и нулевом проводниках и при обнаружении разницы, свидетельствующей об утечке, разъединяет цепь. По чувствительности, то есть минимальной величине утечки тока, вызывающей срабатывание, УЗО делятся на несколько категорий:
- Защищающие от поражения электротоком: 10 мА — устанавливаются в помещениях с высокой влажностью и 30 мА – в сухих.
- Противопожарные – на 100, 300 и 500 мА.
Противопожарные УЗО применяют на объектах, где короткое замыкание может вызвать пожар. Ими защищают участки сети, где поражение током практически исключено, например, цепи освещения.
УЗО и ВА не являются взаимозаменяемыми. ВА защищает от коротких замыканий и перегрузок, УЗО — от поражения электротоком. В идеале ввод и каждая группа потребителей должны быть защищены и ВА, и УЗО.Заземленное неэлектрическое оборудование
К заземлителю подключаются и конструкции, никак с электричеством не связанные:
- Ограждения и прочие конструкции на эстакадах и галереях, в которых при разряде молнии на близком расстоянии наводится опасная разность потенциалов. То же может произойти с трубопроводом или емкостью, содержащими горючее вещество. Из-за наведенного напряжения возможно искрение с последующим взрывом, потому такие конструкции также заземляют.
- Изделия, в которых в процессе эксплуатации накапливается статический заряд. В основном это трубопроводы и емкости: статическое электричество образуется из-за трения частиц транспортируемой среды. По этой причине ограничивают скорость подачи топлива в авиалайнеры.
- Трубопроводы значительной протяженности. В соответствии с законом электромагнитной индукции, в таких трубопроводах при изменении магнитного поля Земли, а оно всегда нестабильно под действием солнечного ветра, образуются так называемые блуждающие токи. Потому их подключают с определенным шагом к заземлителям.
Отличие от зануления
Занулением называют подключение токопроводящих частей электроустановки к глухозаземленной нейтрали источника тока (к нулевой жиле). Ее сопротивление намного меньше сопротивления заземлителя. Потому при замыкании фазы на зануленный корпус устройства гарантированно возникает ток КЗ, приводящий к срабатыванию автоматического выключателя.
В наиболее распространенной системе заземления типа TN одновременно осуществляется и заземление, и зануление.
Подключение к нулевой жиле осуществляется выше УЗО. Иначе токи в фазном и нулевом проводниках после замыкания фазы на корпус останутся равными и аппарат защиты не сработает.
О системах заземления
Применяют несколько систем заземления, обозначаемых комбинацией букв. Буквы имеют следующее значение:
- I: изолированный проводник;
- N: имеется подключение к глухозаземленной нейтрали;
- Т: имеется подключение к заземляющему проводу.
Основных видов систем заземления три:
- Тип IT — система с изолированным нейтральным проводом. В данной системе провод заземления изолирован от нейтрали либо контактирует с ней через резистор с высоким номиналом или воздушный промежуток. В жилых домах не применяется. Предназначена для подключения приборов, предъявляющих особые требования к безопасности и стабильности. В основном используется в лабораториях и лечебных учреждениях.
- Тип TT — система с независимыми заземлителями. Оптимальный вариант для частных и хозяйственных строений. Предусматривает использование двух заземлителей — для источника электротока и металлических элементов системы, не имеющих защиты. Провод заземления (РЕ) в этой системе независим, а его работоспособность на участке между оборудованием и трансформатором улучшена. Возможны сложности при подборе диаметра для собственного заземлителя. Этот недостаток компенсируется путем устройства системы защитного отключения.
- Тип TN. Провод заземления в такой системе совмещен с нейтралью, потому при пробое фазы на корпус происходит КЗ и автомат разъединяет цепь. Этим обеспечивается высокий уровень безопасности.
Различные системы заземления
Системы TN получили наибольшее распространение. Есть три их подвида:
- TN-S: вариант с нулевым и разделенным рабочим проводником. С целью повышения безопасности вместо одного нулевого провода применяется два: один используется как защитный, второй — как нейтральный с подключением к глухозаземленной нейтрали. Такая система обеспечивает наилучшую защиту от поражения током.
- TN и TN-C-S: вариант с PEN-проводом и парой нулей. К оборудованию подключается нулевой провод, расщепленный на жилы PE и N.
- В TN-C-S после разделения устанавливается второй заземлитель, чем обеспечивается бесперебойная работа системы.
Достоинства системы TN:
- устройство довольно простое;
- осуществляется защита от разрядов молнии;
- для защиты проводки достаточно установить автоматы от замыкания.
Недостатки:
- существует вероятность перегорания нуля снаружи с последующим пробоем металлических корпусов оборудования;
- требуется оборудование для уравнивания потенциалов.
Система TN мало подходит для сельских населенных пунктов.
От правильности организации заземления подчас зависят жизни людей. Под организацией подразумевается не только устройство, но и своевременный контроль сопротивления заземлителя. Из-за окисления или изменения параметров грунта оно может оказаться завышенным, вследствие чего защитный эффект заземления будет утрачен.
proprovoda.ru
Зачем нужно заземление, и как его подключить в частном доме
Практически на всех объектах, связанных с электричеством, необходима защита людей от удара электрическим током. Каждый знает, зачем нужно заземление, но мало кто представляет, как его правильно установить, чтобы оно в полной мере выполняло свои функции.
Если соединить с заземляющим устройством все металлические части оборудования, то при наведении на них потенциала электрический ток будет уходить в грунт. Тогда при прикосновении к металлу через человека пройдет значительно меньший ток, не представляющий для него опасности.
Как передается электроэнергия потребителям?
Электроэнергия поступает от источника по линиям электропередач сначала на подстанции, а затем - потребителям. Для ее передачи применяются три фазных провода. Четвертым проводником является земля. В трехфазной сети обмотки трансформатора подстанции соединяются по схеме "звезда". Общая точка (нейтраль) с нулевым потенциалом заземляется. Это необходимо для нормальной работы электрооборудования. Такое заземление называется рабочим, а не защитным.
В квартиру обычно подается напряжение 220 В между проводниками фазы и нейтрали к общему электрическому щитку. В частный дом ввод может быть на 380 В - три фазы и нейтраль. Затем провода расходятся к розеткам и приборам освещения по всем помещениям. Здесь также не следует забывать о том, зачем нужно заземление. Для защиты от поражения током вместе с фазным и нейтральным проводниками прокладывается еще один - заземляющий.
Как защитить себя от удара электрическим током?
Одним из способов, исключающим удар электрическим током или значительно уменьшающим его, является установка заземляющего устройства. Зачем нужен контур заземления? Он необходим для бытовых приборов с металлическими корпусами: стиральных машин, электроплит, холодильников и др.
При наведении потенциала на металлические корпуса домашнего оборудования ток должен уходить в землю. Но для этого сначала необходимо сделать устройство в виде металлоконструкции, создающей электрический контакт с землей. Он может быть цельным или состоять из токопроводящих элементов, погруженных в землю.
Заземление в розетке
Зачем нужно заземление электроприборов при наличии металлических корпусов или других элементов? Этот вопрос понятен многим. На них может быть случайно подано напряжение при разрушении изоляции проводов или от короткого замыкания, что представляет опасность для человека в момент прикосновения.
Это также относится к металлическим деталям светильников и люстр. В жилом доме заземляющий проводник сечением от 2,5 мм2 прокладывается от электрощита к каждой розетке. Зачем нужно заземление в розетке? Это необходимо для подключения земли через ее контакт к бытовому прибору. В противном случае пришлось бы прокладывать шину по всей квартире и делать от нее соединения с корпусом каждого прибора, что не очень эстетично.
Заземляющие контакты устроены так, что они подключаются первыми, как только вилка от шнура бытового прибора вставляется в розетку. Если розетки подключены шлейфом, заземление подводится отдельно к каждой из них от распределительной коробки.

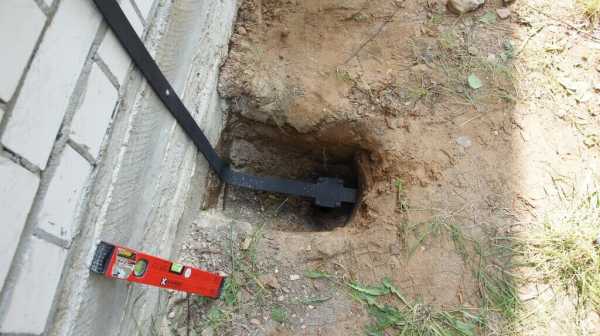

Установка заземления

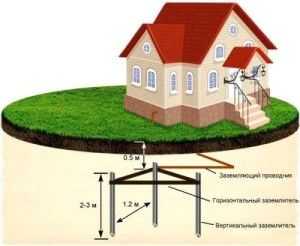

Итак, зачем нужно заземление в индивидуальном доме? Его делают в виде замкнутого контура. Форма может быть любая, но меньше всего материалов расходуется на треугольную. По периметру равностороннего треугольника в земле выкапывается траншея на глубину 1 м, и в вершинах забиваются стальные трубы или уголки длиной 2,5 м. Для защиты от коррозии лучше применять материалы с цинковым или медным покрытием. Красить электроды нельзя. Можно только покрывать лаком места сварки.
Электроды должны выступать на 20 см от дна траншеи. Контур обваривается штрипсом, и от него отводится заземляющий проводник из такого же материала к дому. На свободный конец приваривается болт, и делается ввод в электрощиток провода РЕ сечением 6 мм2 или больше. Омметром проверяется величина электрического сопротивления контура. По требованиям ПУЭ для жилых домов оно должно быть не более 30 Ом.
Если показатель превышает положенный предел, около контура забиваются дополнительные уголки, и делается перемычка. Таким путем увеличивают площадь соприкосновения конструкции с грунтом. Для снижения сопротивления контура провод от него заменяют медным, обладающим большей проводимостью. После траншея засыпается грунтом. Щебень, отсев или строительный мусор применять для этого не допускается. Следует использовать материал, удерживающий влагу: глину, торф, суглинок.
Выравнивание потенциалов
Сегодня даже дети знают, зачем нужно заземление. Важно обеспечить снижение разности потенциалов на поверхности земли, чтобы на человека не действовали напряжения прикосновения и шаговое. На площадке, расположенной над замкнутым контуром, потенциал изменяется плавно, а за его пределами спад возникает резко. Чтобы этого не происходило, снаружи закапывают горизонтальные стальные полосы, соединенные с электродами.
По требованиям ПУЭ защитное заземление выполняется из меди. В продаже есть специальные наборы, но они имеют высокую стоимость. Для заземляющих конструкций частных домов обычно применяют стальные детали.
Заключение
Подведем итоги. Итак, зачем нужно заземление в частном доме? Прежде всего это связано с защитой людей от опасных ударов электрическим током. Важно правильно обустроить заземляющий контур и сделать необходимые подключения электроприборов. От того, как выполнен его монтаж, и выбраны материалы, зависит здоровье и безопасность жильцов.
fb.ru
Что такое заземление, что дает и для чего оно нужно в розетке
То, что некоторые бытовые приборы нужно заземлять, знает практически каждый. Но вот какие именно надо, а что заземления не требует? Отопительный котел точно надо — мастер в процессе пусковых работ требует. А стиральную машинку или пылесос, мясорубку или микроволновку? Вроде нет. Или надо? Чтобы ответить на этот вопрос, необходимо сперва понять, что собой представляет заземление и для чего оно вообще нужно.

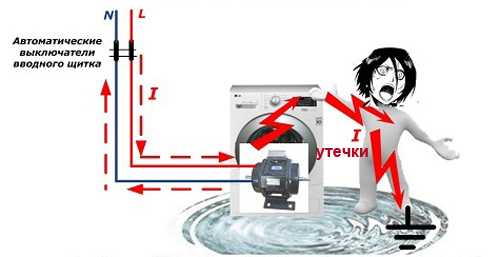

Что такое ток утечки и чем он опасен
Все электроприборы приводятся в действие напряжением той или иной величины. Плеер, к примеру, работает от трех вольт, фары автомобиля — от 12-ти. Бытовые приборы требуют напряжения в 220 вольт. Низкое напряжение для человека безопасно, но начиная с 36 вольт и выше оно уже представляет угрозу. Всем известно, что в бытовую розетку вилкой или скрепкой лазить нельзя — может убить. А именно в эту розетку вы и подключаете практически все бытовые электроприборы.
Если эти устройства исправны, то их эксплуатация абсолютно безопасна. А теперь представьте, что от вибрации где-то в недрах стиральной машины перетерлась изоляция на питающем проводе и оголенный металл коснулся металлического же кожуха прибора. Произошло попадание сетевого напряжения на этот самый кожух. Пока ничего серьезного не замечается — агрегат стирает, лампочки мигают. Но стоит вам коснуться корпуса машинки, как ток устремляется к вам, а через вас в землю. Вы попали под опасное для жизни напряжение со всеми вытекающими последствиями. Такая же неприятность может случиться и в том случае, если внутрь электроприбора случайно попадет вода, которая, как известно, проводит электрический ток*.
*Фактически ток утечки является более широким понятием. Ток может «утекать» не только через тело человека и необязательно в землю. В данной ситуации это несущественно.
Как только вы коснетесь неисправного прибора, через вас тут же начинает идти ток
Можно ли защититься от тока утечки
Можно ли защититься от тока утечки через тело, который может появиться в любой момент? Хуже всего то, что предсказать такую ситуацию невозможно — напряжение на кожухе прибора может появиться в любую секунду. Пролитая на кофеварку или мясорубку вода, вибрации, электрический пробой некачественной изоляции, выход из строя элементов электросхемы — все это непредсказуемо и одновременно смертельно опасно. Выход один — создать такую систему защиты, которая будет начеку постоянно. И подобная система существует, а имя ей — заземление.
Для чего служит заземление и где его взять
Самый простой и надежный вариант защиты от тока утечки — электрическое соединение металлического корпуса прибора с землей. В этом случае, как только на кожухе электроприбора появится напряжение, оно тут же уйдет в землю. Если ток утечки невелик, то даже неисправное оборудование будет продолжать работать, не представляя угрозы человеку. Такие ситуации не редкость при эксплуатации большинства бытовых приборов, но вы об этом даже не подозреваете. Если же пробой изоляции серьезный, то слишком большой ток утечки заставит сработать защитный автомат в электрощите или пережжет пробки. Но в любом случае неисправное, но заземленное оборудование не будет представлять для жизни ни малейшей угрозы.
Если кожух электроприбора заземлен, то попавшее на него напряжение «стечет» в землю по защитному проводу
Теперь пора рассмотреть типы заземлений. Их два:
- Искусственное.
- Естественное.
Искусственное заземление
Подобный тип защиты появляется как результат выполнения специальных операций, направленных именно для создания заземления. К примеру, в землю вкапываются металлические конструкции и создается контур. При этом никаких других функций, кроме надежного электрического контакта с землей, этот контур не несет. Такие системы создаются практически возле каждого промышленного предприятия, многоквартирного дома или электроподстанции. Их не видно, но они однозначно есть.
Естественное заземление
В таких конструкциях электрический контакт с землей проявляется как побочный эффект. Водопроводные трубы, к примеру, лежат в земле. Металлический забор или железный фонарный столб вкопан в землю. Основное назначение всех этих конструкций вроде бы иное, но они могут выполнять и функции заземления.
Вполне понятно, что естественное заземление не будет обладать такой надежностью, как искусственное. Водопроводную трубу может распилить сосед снизу или «выкорчевать» из траншеи работники водоканала во время планового ремонта. Если трасса водоснабжения лежит в желобах, то в сухую погоду контакт с землей, который еще вчера был вроде неплохим, может пропасть. Металлический забор или фонарный столб могут демонтировать работники ДЭУ или тот же сосед.
Искусственное же заземление, в отличие от естественного, выполняется специально для обеспечения безопасности или создания нулевой точки для питания оборудования. Его делают специалисты, вооруженные знаниями электротехники и соответствующим инструментом. Кроме того, поскольку искусственный контур обычно скрыт в земле и ни для чего другого не предназначен, шансы, что его демонтируют, минимальны. Сантехникам он не нужен, соседи о нем не знают, а электрики, своими руками выкапывающие контур заземления без принятия специальных мер, еще не родились.
Из вышесказанного вполне очевидно, что для обеспечения полной безопасности необходимо использовать искусственное заземление. Естественное годится лишь в том случае, если вы на 100% уверены, что расположенный в вашем огороде столб не собьет пьяный водитель, а водопроводные трубы являются вашей частной собственностью, лежат в голой земле и на вашей территории.
Как заземлить электроприбор
Итак, вы приобрели стиральную машину или газовый котел отопления. Как их заземлить? Прежде всего нужно найти само заземление.
Где найти готовое заземление
Как было сказано выше, практически все многоквартирные дома имеют свой собственный контур. На этот контур подключен корпус главного распределительного щита и, что самое важное, каждый распределительный подъездный щит. Даже у жильцов девятого этажа контур буквально под дверью — этажный металлический щиток с электросчетчиками.
Если вы заглянете внутрь такого щита (только заглянете, а не полазите там пассатижами!), то наверняка увидите множество проводов, прикрученных при помощи болтов прямо к корпусу щитка. Вот оно, заземление! Если к такому болту подключить кожух того же котла, то этот кожух будет надежно защищен от появления на нем напряжения, а значит, эксплуатация устройства будет полностью безопасна даже при появлении в нем неисправности.
Несколько хуже обстоят дела у владельцев частных домов, где штатного контура может и не быть. Здесь два варианта — создать контур искусственно или воспользоваться естественным. Про второй тип вы читали выше и подключаться к нему или не стоит — ваш выбор. Надежнее, конечно, сделать контур заземления самостоятельно, тем более что это совсем несложно. Но если вы все-таки решили использовать естественное заземление, то правильно подключиться к нему поможет вот это фото:
Такое подключение допустимо только в том случае, если вы уверены в надежном и долговременном электрическом соединении водопровода с землей

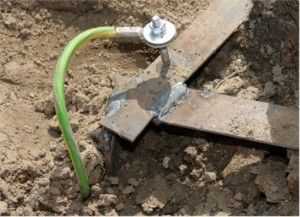

Как сделать заземление своими руками
Для изготовления простейшего контура вам понадобится массивный металлический предмет. Это может быть старая мятая бочка, большая толстостенная кастрюля (не эмалированная), рама от велосипеда, сваренные между собой обрезки арматуры и пр. Прежде всего к этому предмету, который будет исполнять роль контура, необходимо надежно прикрепить токопровод длиной в пару метров.
Для его изготовления подойдет толстая железная проволока (к примеру, «катанка») диаметром 8 мм и выше. Можно взять длинную арматуру, трубу, уголок, железную полосу. При помощи сварки или болта с гайкой прикрепите проволоку к будущему контуру. От надежности и долговечности этого соединения будет зависеть надежность заземления в целом. Чтобы соединение не ржавело, покрасьте его любой краской или залейте битумом.
Теперь пора заняться физическим трудом. Берете лопату и выкапываете яму таких размеров, чтобы в нее вошла ваша бочка, рама или то, что вы выбрали в качестве контура. Глубина ямы — не менее 1,5 м, а для песчаной почвы — 2,5 м. Укладываете в нее ваш контур, а токопровод выводите наружу. Осталось зарыть яму, плотно утрамбовать землю и для лучшего электрического контакта полить ее водой, как обычное дерево. Контур заземления готов. Вы ведь не забыли на выступающей части токопровода просверлить отверстие под болт?
Как подключить электроприбор к заземлению
В зависимости от конструкции электроприбора используются два метода подключения заземления:
- Под специальный технологический зажим.
- При помощи специальной вилки.
Первый вариант применяется в стационарных конструкциях, то есть в тех, которые вы не сможете переносить. Газовый котел, электротитан, токарный станок и т. п. Для этого подобное оборудование имеет специальный болт с соответствующим обозначением:

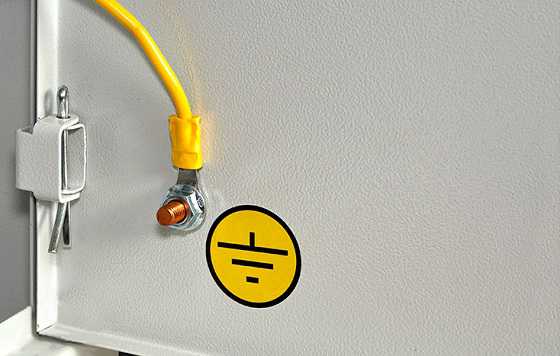

Заземляющий болт на корпусе электрооборудования
Такое соединение надежно, наглядно, долговечно. Но как быть, скажем, с микроволновой печью или компьютером? Ведь их нередко переставляют с места на место, а для этого придется не только постоянно крутить болты, но и таскать по дому заземляющий кабель. Конструкторы бытовой техники совместно с энергетиками решили этот вопрос просто и изящно. Взгляните на современную розетку и вилку:

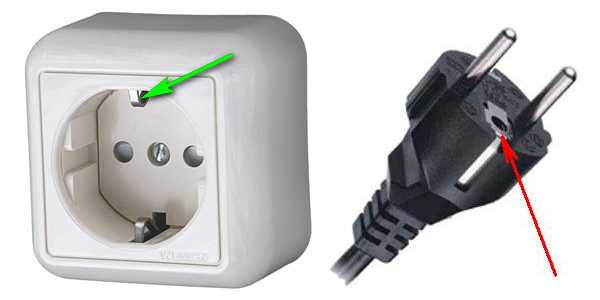

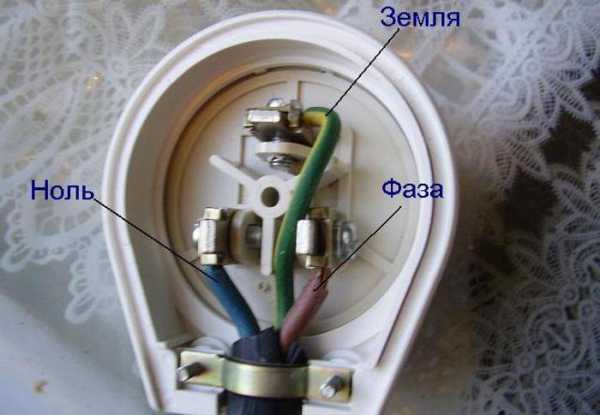

Заземляющие контакты в современных розетках и вилках
Вы наверняка не раз обращали внимание на контакты, обозначенные стрелками. Для чего они? Это третий контакт, к которому в розетке подключено заземление, а в вилке — корпус прибора. Вставляя вилку в розетку, вы не только подаете напряжение на мясорубку или стиральную машинку, но и заземляете их!
В отличие от обычных вилки и розетки эти имеют по три провода:
- 1, 2 — питающие;
- 3 — заземляющий.
Такая конструкция разъемов позволяет легко и безопасно пользоваться переносными электроприборами, совершенно не заботясь об их заземлении. Но, естественно, только в том случае, если ваши розетки во всем доме будут иметь заземляющий провод.
Итак, для чего нужно заземление в розетке? Для того же, что и обычно — для безопасности. Но пользоваться им, согласитесь, гораздо удобнее.
Почему некоторые электрические приборы не имеют вилки с заземлением? Ответ прост — они в нем не нуждаются. Если корпус, скажем, калорифера или фена для волос выполнен из пластика, то даже при пробое изоляции под напряжение вы попасть не сможете, не разобрав сам прибор. Не требуют заземления и многие электроинструменты. К примеру, очень широко распространены электродрели и шлифмашинки, снабженные обычной вилкой. Сюда же относятся и паяльники. В них электробезопасность обеспечивается двойной изоляцией.
#s3gt_translate_tooltip_mini { display: none !important; }
220v.guru
Что такое заземление? Как сделать и для чего нужно заземление
Заземление и приземление. Слова однокоренные. Приземление обозначает стыковку с поверхностью. Заземление – термин из сферы электроприборов и связанного с ними. Остается проанализировать какова связь с землей.
Что такое заземление
Если обсуждается связь электрооборудования с почвой, возможно, речь о заземлении. Иногда, на поверхности приборов скапливается разряд. Среди причин – нарушение поверхности проводов. Сквозь прохудившуюся изоляцию ток с техники переходит на тела прикасающихся к нему людей, животных.
Плоть становится проводником на пути электронов к земле. Зная сие, люди предлагают напряжению иной путь. Провожатым делают провод, уходящий от аппаратуры в почву. Сопротивление кожи току выше, чем у металла.
Получив выбор, высвободившийся ток переходит на сплавы. Почва, куда они ведут, отлично поглощает энергию. Особенно хорошо ток «растекается» в водоносных слоях земли.
Придумал, как сделать заземление Бенджамин Франклин. Ему принадлежит идея громоотвода. Изначально, американец прикрепил металлический прут к машинному кондуктору.
Заряд с последнего начал плавно стекать по шпилю, подобно тому, как перед грозой ток спускается по мачтам судов и шпилям церквей. Франклин был уверен в электрической природе молнии и догадался, что при высоком потенциале поля, часть электронов из него могут оттягивать на себя проводники.
Общий заряд уменьшается. Вместо искровой молнии рождается коронный разряд, тот самый стекающий и лишь слегка лучащийся. Такой не способен воспламенить окружающие предметы и опалить плоть.
Получается, с практической точки зрения контур заземления – это защита здоровья и материального имущества. Подробнее о роли отвода тока в почву расскажем в следующей главе.
Зачем нужно заземление
Если описывать ток, то это субстанция без запаха, вкуса и цвета. Прикасаясь к предмету под напряжением, человек может не знать об опасности. Искрить начинает лишь в случае короткого замыкания. Оно происходит при соединении точек электрической цепи с разными электронными потенциалами.
«Молчаливое» заземление призвано уберегать от столь же незаметного напряжения. Потенциал земли уравнивается с потенциалом корпуса электрического прибора. Однако, полностью отвести ток в землю удается лишь при низком сопротивлении на участке цепи.
Альтернативой заземлению служит зануление. Его провод подводится к трансформаторной нейтрали подстанции. При попадании фазы на прибор, происходит замыкание. Оно служит толчком к срабатыванию в сети предохранителей.
Прибор автоматически отключается. То есть, зануление дает людям сигнал о неисправностях, но напряжение остается на корпусах приборов. Нужно починить сеть, лишь потом возвращаться к эксплуатации оборудования. Актуально для промышленных объектов. Дома заземление лучше.
Зануление еще именуют рабочим заземлением. Руководствуются не столько вопросами безопасного труда, сколько подстраховкой на случай аварии. Нужно обеспечить возможность работы оборудования в экстремальных условиях.
Обычное же заземление именуют защитным. Его главная роль – спасти жизни и здоровье людей. Для удара током, кстати, мало прикоснуться к аппарату под напряжением. Нужна электрическая цепь.
В ней 3 участника – прибор, тело и земля. Если человек, к примеру, зависнет в воздухе, цепь не сложится и удар током минует. Но, как сетовала героиня повести Островского «Гроза»: — «Почему люди не летают?»
В первой главе указывалось, что еще лучше земли ток вбирает вода. Смертельными, обычно, становятся электрические дуги, формирующиеся через тело человека в мокрую почву, лужу.
Достаточно вспомнить сцены из фильмов с опусканием в воду руки с включенным феном. В общем, заземление приборов особенно важно во влажных помещениях, площадях с риском затопления.
Способность разных грунтов столь же по-разному «воспринимать» ток – это сопротивление заземления. Земля противодействует растеканию по ней электронов. Есть рамки этого противодействия. Для частных коттеджей и дач рекомендовано сопротивление в 30 Ом. На газопроводах и молниеотводах достаточно 10-ти Ом, а на телекоммуникациях – 2-4-ех.
Третьим типом заземления признан тот самый громоотвод, созданный Бенджамином Франклином. Отсутствие защиты на бытовых и промышленных приборах редко приводит к пожарам.
Температура в месте напряжения невысока. Дабы началось возгорание, нужна искра и легковоспламеняющиеся газы в воздухе. Совпадают факторы редко. При ударе же молнии точка взаимодействия с ней раскаляется до 30000 градусов. 1/5 пожаров на личных усадьбах – итог попадания небесного разряда.
Такова статистика. Поэтому, заземление в частном доме необходимо и на приборах, и на крыше в виде металлического шпиля. Как установить его, и сделать защиту на электроаппаратуре, поведаем далее.
Как сделать заземление своими руками
Шпиль громоотвода, обычно, представляет стальной стержень шириной сантиметр и длиной около 2,5 метров. Это приемник тока. Устанавливают его в верхней точке крыши. Известно, что молнии притягивают именно высотные объекты.
От приемника по стенам дома спускают катанку. Это провод заземления с круглым и широким сечением. Ведут катанку поодаль от окон и дверей. Сам заземлитель делают общим с бытовыми приборами жилища.
Иначе говоря, провода-проводники из дома и с крыши ведут к одному контуру, зарытому в грунт. Достаточно рамы из 3-ех электродов. Так называют проводники 1-го типа в контакте с ионным проводником.
Электроды для контура заземления должны быть «голыми», то есть без антикоррозийными диэлектриками. Ограничиваются лаком в местах сварки.
Нужно учесть постепенное истончение стали под действием коррозии. Поэтому, электроды берут с запасом в сечении. Есть минимальные требования. Так, ширина оцинкованного прута должна быть 6 миллиметров и больше. Минимум для прутов из черного металла – сантиметр.
Электроды в заземляющем контуре соединяют лентой из стали. Такую именуют трипсом. С электродами его сваривают. Можно сделать заземление своими руками. Важно увести контур на метр от стен и на 5 метров от пешеходных тропинок и крыльца дома.
Соответственно, удобно уводить проводники на задние стены строения и скаты крыши. Впрочем, бывают дома с несколькими входами. Важно удалить контур на 5 метров от каждого.
В частных домах удобно делать систему естественного заземления. Оно заключается в использовании для проведения тока уже имеющихся в строении элементов. По фундаменту, к примеру, напряжение может провести арматура. В общем, можно сэкономить на покупке провода и сохранить естественный вид здания. Провод, кстати, именуют искусственным заземлителем.
В многоквартирном доме система заземления подводится к щиткам. Они должны входит в контур системы. Соединение с ним происходит через шину заземления. К ней подведено много проводников. Шина позволяет выровнять потенциалы сети.
Делают элемент из железа. По сути, медь и алюминий подойдут лучше, но дороги и есть риск вырезания металла с целью сдачи в пункты приема. Сделать шину можно даже из золота, что тоже нелогично при наличии дешевого и не интересующего сборщиков сплавов железа.
Заземляющий провод, хоть в квартире, хоть в доме, должен входит в основную проводку совпадать по сечению с фазной жилой в разводке по дому. Таков стандарт. Соответственно, проводка делается трехжильной.
Одна «жила» в ней – ноль, вторая – фаза, а третья – заземление. Розетка с ним снабжена контактами. Они подведены к корпусу. Его включение автоматически «запускает» не только бег тока, но и работу заземлителя.
Износ изоляции ведет не только к коротким замыканиям. На них реагируют автоматы защиты. Чаще из системы «утекают» малые токи. На них настроено УЗО. Аббревиатура расшифровывается как «устройство защитного отключения». Однако, направляют излишки тока оба прибора в заземляющий провод, а тот уводит напряжение в грунт.
Кроме стационарного заземления бывает переносное. Его используют, как правило, на предприятиях во время отключения от тока участков сети вблизи электроустановок. Есть риск ошибочной подачи напряжения или появления наведенного тока. Под последним понимается некое перекидывание электронов с соседней линии, которая остается проводящей.
Переносное заземление – это таскаемый с собой проводник, желательно, из меди. У нее сопротивление минимально. Провод подсоединяется к токоведущей линии. Предварительно ее обесточивают. Второй конец переносного проводника подсоединяется к заземлителям. Речь хоть об естественных, хоть об искусственных отводах потока электронов.
Какой инструмент пригодится
Для искусственных заземлителей берут стальные пруты, уголки и трубы. Последние могут быть как круглого, так и прямоугольного сечения. Подойдет и бетон. У него есть электропроводный тип. Использование бетона выгодно с точки зрения устойчивости материала к коррозии.
В землю электроды загоняются кувалдой. С заводскими наборами работают отбойниками. Для соединения штырей берут латунные резьбовые муфты. Соединение проводящего провода с электродом идет через зажим. Берут стальной.
Снизить сопротивление на стыках помогает специальная паста. Она есть в электротехнических магазинах. Сваривают конструкцию, естественно, сварочным аппаратом или по старинке паяльником. Стремянка во время монтажа тоже пригождается.
Не забываем и про стальную, медную муфту, если делаем заземление в многоквартирном доме. В общем, точный набор инвентаря зависит от типа строения, его этажности, мощности сети.
zastpoyka.ru
Для чего служит заземление? Определение, фото, видео
Если обычного человека спросить, для чего нужно заземление, то ответ будет примерно таким: «Чтобы током не ударило». Приведённая формулировка правильно характеризирует предназначение данного устройства, но она является неполной.
Помимо обеспечения защиты человеческого организма от поражения электрическим током, у заземления есть и другие функции, о которых будет рассказано ниже. Для начала нужно понять значение данного термина, расшифровав определение, данное одной из важнейших книг в профессии электрика, которая называется «Правила Устройства Электроустановок», сокращённо ПУЭ:
Для простого обывателя данная сухая формулировка мало что значит, поэтому ниже будет поэтапно расписано значение каждого слова.
Расшифровка терминов
Многие люди представляют себе заземление в виде металлического штыря, закопанного в земле, с тянущимся от него проводом, идущим к электрощиту.
На самом деле, металлическая конструкция, закапываемая в грунт, является заземлителем, а совокупность заземлителя и подключенных к нему проводов называется заземляющим устройством (ЗУ).
на рисунке изображены составные части заземления
Как видно из определения ПУЭ, заземление – это, прежде всего процесс, выполнение которого должно обеспечивать электротехническую защиту людей и оборудования.
Говоря о заземляемом оборудовании, как о защите от поражения, подразумевают защитное заземление. Термин «электрическое соединение» означает подключение при помощи проводников.
Точкой сети может быть место соединения с ЗУ как токонесущего проводника, так и защитного провода, экрана или брони кабеля.
провод заземления или точка соединения ЗУ к контуру заземления
Электроустановкой называют совокупность аппаратов, машин, оборудования, конструкций, сооружений, помещений, предназначенных для генерации, трансформации, распределения и передачи электроэнергии, а также для преобразования в другие типы энергии.
Назначение заземления
Вышеописанная терминология пока не дает ответ на вопрос, зачем необходимо заземление, но приближает к пониманию сути вещей. Интуитивно понятно, что напряжение на заземлённых точках пребывающего в нормальном состоянии оборудования будет равным нулю.
Удельные сопротивления некоторых грунтов
Идеальное заземление должно обладать бесконечно малым сопротивлением ЗУ, чтобы обеспечивать падение напряжения до нуля при бесконечно больших значениях пропускаемых токов.
Иными словами, идеальное заземление обеспечивает зануление любых возникающих в заземлённой точке потенциалов. На практике сопротивление заземления (очень важная характеристика) – зависит от площади контакта заземлителя, характера окружающих его грунтов, их влажности, солёности, плотности.
Также немаловажную роль играет поперечное сечение заземляющих проводов, которое согласно ПУЭ не должно быть меньше 6мм². Падение напряжения на заземлённом металлическом корпусе электроприбора при замыкании на него фазного провода будет зависеть от сопротивления заземления и максимально возможного тока в цепи.
Таким образом, должно быть обеспечено снижение до безопасного для жизни и здоровья уровня разности потенциалов между заземляемым электрооборудованием и землёй.
Совокупная защита заземляющих устройств и предохранителей
Естественно, что одно только заземление не может обеспечить безопасную жизнедеятельность человека, даже, если бы оно было идеальным – ведь тогда в электрических цепях электрооборудования, при повреждении изоляции токонесущих проводов произойдёт короткое замыкание, которое неминуемо приведёт к возгоранию, если не принять дополнительные защитные меры в виде применения предохранителей и автоматических выключателей.
Поэтому, помимо снижения до безопасного значения разности потенциалов, заземление должно обеспечивать ток утечки, достаточный для того, чтобы сработали автоматы защиты и предохранители.
Поскольку нулевой провод электросети имеет достаточно малое сопротивление, и к тому же его заземляют как на трансформаторной подстанции, так и повторно по пути прохождения, то связка заземление плюс зануление корпусов оборудования даёт лучшие результаты, обеспечивая быстрое срабатывание защиты в случае пробоя изоляции.
Система заземления tn-c-s
Если сопротивление заземления достаточно высокое, то защитный автомат может не сработать за короткий период времени. В этом случае необходимо применить устройство защитного отключения, моментально реагирующее на очень малые токи утечки.
Заземление и зануление в системах энергоснабжения
Заземлять каждый корпус электроприбора невыгодно, и нет возможности обеспечить надлежащее качество заземлителя в различных условиях.
Поэтому заземление электрооборудования и бытовой техники осуществляется при помощи линий электропередач, которые имеют, в зависимости от системы, защитный заземляющий провод PE (protect earth – защита землёй). Таких систем электроснабжения, имеющих провод заземления всего три:
- устаревшая TN-C, где PE и рабочий ноль N совмещены в одном проводе PEN;
- TN-S, где PE и N соединены только в контуре заземления трансформатора и больше нигде не контактируют;
- TN-C-S, PE и N совмещены до точки разделения, после которой больше не соединяются.
TN означает заземлённая нейтраль, S – разделённый, C – совмещённый. В системе TN-C защитные функции, которые должно выполнять заземление осуществляет зануление PEN проводом корпусов электроприборов.
Данная схема не является безопасной, поэтому была упразднена, а на смену ей пришли системы энергоснабжения TN-S и TN-C-S, обеспечивающие более безопасную электротехническую защиту при помощи дополнительного заземляющего провода PE.

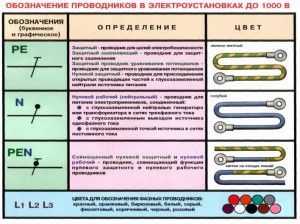

Обозначение проводников
Заземление электросетей многоквартирного дома по данным схемам должны выполняться исключительно специалистами.
Собственноручно заземлённый защитный провод
Ответом на вопрос, как сделать заземление самостоятельно будет система ТТ, где не надо выполнять работ по разделению PEN, достаточно установить индивидуальное заземляющее устройство и соединить его с шиной PE.
Поскольку сопротивление кустарного заземлителя будет больше, чем заземление плюс зануление, то обязательным условием является применение УЗО, которое отреагирует на возникший ток утечки и отключит питание.
На неофициальном уровне можно договориться со службами энергоснабжения о самостоятельном разделении PEN провода на вводном распределительном устройстве частного дома.
В данном случае осуществляется заземление и зануление главной заземляющей шины, с последующим разделением PEN на рабочий N и защитный PE провод.
Осуществляя подобный электромонтаж, всегда нужно помнить важное правило – недопустимо использовать в качестве заземляющего устройства трубопроводы коммуникаций, это может быть смертельно опасным как для членов семьи, так и для соседей. Изготовляют заземлитель из металлопроката различной формы профиля, монтаж осуществляют электросваркой.
Плакат сечение проводников , материал заземления
Обязательно нужно проконсультироваться со специалистом, и попросить его потом измерить сопротивление получившегося заземлителя, которое не должно превышать 30 Ом.
Заземлённое неэлектрическое оборудование
Термин защитное заземление применяется не только по отношению к электрооборудованию. Очень часто заземляют металлические конструкции, которые в принципе не имеют ничего общего с электротехникой, и не соприкасаются с изоляцией кабелей, которая может повредиться.
Например, стальные поручни эстакад и галерей должны быть заземлены, также как и различные трубопроводы и даже металлическая ванна в санузле. Возникает резонный вопрос, зачем требуется заземление данных конструкций, если их функции далеки от использования электроэнергии?
Ответ заключён в том, что опасные потенциалы могут возникнуть не только при пробое изоляции. Очень большим электромагнитным воздействием обладает разряд молнии, происходящий на расстоянии сотен метров, при котором на металлических поверхностях индуцируется опасная разница потенциалов.
Принцип молниезащиты от вторичных проявлений молний (первичный – это прямое попадание) состоит в том, что при помощи системы уравнивания потенциалов (СУП), соединённой с заземлением, наведённые в проводниках токи стекают в землю. Также СУП, установленная в ванной, защищает от статического электричества, возникающего при трениях молекул воды в потоке.
Система уравнивания потенциалов
Наведённое молнией, также как и статическое перенапряжение может достигать нескольких киловольт, чего достаточно для возникновения искры, что является критически опасным для трубопроводов и объектов хранения жидких, газообразных, пылеобразных горючих, легко воспламеняемых, взрывоопасных веществ.
Поэтому нормативные требования по заземлению к таким объектам являются максимальными
Применение заземляющих устройств в радиоаппаратуре
В электронике заземление применяют для подавления влияния электромагнитных помех, защищая от них электронные цепи путём помещения их в заземлённый корпус, выполняющий роль экрана.
Подобное экранирование осуществляется и для чувствительных проводов при помощи оплётки кабеля. Но не стоит путать заземление с термином «земля», означающим условное принятие нуля потенциала в некотором узле цепи.
В радиопередающей технике заземление служит для улучшения эффективности излучения стационарной антенны, которое достигается увеличением емкости между излучателем и противовесом (землей).
Похожие статьи
infoelectrik.ru
