Установка вентиляционной трубы на крыше своими руками. Как крепить вентиляционную трубу к стене


Установка вентиляционной трубы на крыше, особенности монтажа

Схема установки трубыУстановка вентиляционной трубы на крыше, является самым трудным этапом монтажа системы вентиляции в доме. Сложность проводимых работ зависит от таких факторов, как: тип перекрытия этажей, системы устройства кровельного пирога, а так же вида кровельного материала. О том, как правильно установить вентиляционную трубу на крыше дома, при этом не нарушить правильное функционирование самой крыши и не допустить её протечки, вы узнаете прочитав данную статью.

Вентиляция в доме — характеристики и особенности

Хорошо, когда система вентиляции предусмотрена проектом, и все технологические отверстия прохождения изготовлены в ходе строительства. Но, что же делать, если дом не имеет никакой системы вентиляции, а если она и существует, то не совсем хорошо справляется со своими обязанностями.

Вентиляционные трубы на крыше

Исправить данную проблему можно установкой системы принудительного вентилирования, но это не совсем дешевое удовольствие, а значит не каждому оно подойдет.

Другим способом решения проблемы может послужить монтаж вентиляционной системы естественного вентилирования, которое завершается установкой выходной трубы на крыше дома. Монтаж этой трубы не такая уж и простая работа, как кажется на первый взгляд. Потребуются определенные строительные навыки, если вы хотите выполнить эту работу самостоятельно.

При неверных расчетах и некачественной установке, можно столкнуться с такими проблемами, как:

  1. Неверно рассчитанная длина вентиляционной трубы (слишком короткая), может существенно снизить интенсивность движения потоков свежего воздуха;
  2. Неправильно выбранное место установки трубы может привести к обратному эффекту системы вентилирования;
  3. Плохо заделанное отверстие, во время дождя будет давать течь, что будет способствовать намоканию утеплителя, а промокший утеплитель теряет все свои теплоизоляционные свойства.
  4. Плохое утепление трубы при сильных морозах приведет к её промерзанию.

Специалисты советуют по возможности не соединять все вентиляционные каналы в единую систему. Так как при определенных погодных условиях, когда образуется обратная тяга, неприятные запахи будут распространяться по всему дому.

Лучше будет сделать для каждой комнаты свою отдельную вытяжку, это конечно гораздо более трудоемкий и затратный вариант, однако по истечению времени вы убедитесь, что он полностью себя оправдывает.

Раздельная вентиляция

Раздельная вентиляция

Современные типы кровель обязывают к созданию под них сложной системы конструкции кровельного пирога. Поэтому монтажные работы необходимо выполнять с особой внимательностью и точностью, чтобы не повредить элементы стропильной системы, что может привести к ослаблению конструкции в целом.

Устройство вентиляционных труб

Установка трубыОбычный вариант проходной вентиляции представляет из себя металлический отрезок трубы, вставленный в отверстие крыши и закрепленный на ней в металлическом стакане. В трубе может устанавливаться специальный клапан для задержки конденсата, а в верхней её части размещают вспомогающий дефлектор. Завершается труба защитным элементом (своеобразным зонтом), предотвращающая попадания дождя и снега внутрь системы.

Однако в строительных магазинах можно найти более современный вариант проходной вентиляционной трубы. Принцип её работы тот же, но есть и отличия, которые заставляют сделать свой выбор в пользу таких труб:

  • Внутренняя часть трубы выполнена из стали покрытой цинком, а внешняя из качественного полипропилена;
  • Высота трубы может варьироваться от 50 до 100 см;
  • В нижней части расположено уплотнительное кольцо, позволяющее исключить неплотное соединение;
  • Сечение труб варьируются от 100 до 300 мм;
  • Труба изначально утеплена, что позволяет избежать её промерзания;
  • Существует возможность оборудовать трубу дополнительным электрическим вентилятором;
  • Верхняя часть оборудована дефлектором, позволяющий усилить тягу, а так же защищены куполом от осадков.
Проходной элемент вентиляции

Варианты проходных элементов вентиляции

Обычно трубы комплектуются проходными элементами, благодаря которым они плотно крепятся к поверхности кровли, однако бывают и исключения.Если ваша труба была приобретена без этого элемента, его всегда можно будет докупить в любом строительном магазине. Благо их существует огромное количество под любой тип кровли и различной цветовой гаммы.

Проходные элементы

Проходные элементы для труб

Кровельные аэраторы

Чтобы предотвратить образование конденсата, который способствует развитию и распространению грибка и плесени, кровельная система должна хорошо вентилироваться. Для этих целей на крыше дополнительно устанавливаются специальные элементы, которые называются — аэраторы.

Принцип действия
  1. Воздух будет поступать в специальные технические отверстия установленные в карнизе крыши.
  2. Затем естественным образом проходя через всю крышу снизу вверх он будет выходить через аэраторы расположенные ближе к коньку.

Именно такая простая система естественного вентилирования и будет являться гарантией отсутствия образования конденсата под кровлей.

Принцип вентиляции крыши

Принцип вентиляции крыши

Где разместить вентиляционную трубу

Размещать вентиляционные трубы на крыше лучше всего прямо над теми помещениями от которых происходит отвод воздуха. Так добиться максимальной тяги будет проще.

Если же такой возможности нет, то трубы лучше всего тогда устанавливать ближе к коньку крыши, а для их соединения с шахтами использовать сгибающие гофрированные переходники. Преимущество установки трубы в верхней части крыши, заключается в том, что большую часть трубы можно оставить под крышей где тепло, а на улице оставить лишь её малую часть, которая будет хорошо устойчива к ветру.

Места установки вентиляционных труб

Места установки вентиляционных труб

Важно! Короткая длина трубы над крышей существенно снизит тягу вентилируемого воздуха, а слишком высокая потребуют наличие растяжек для фиксации. В СНиПе указано, что высота установки трубы на наклонной крыше должна быть не меньше 0.5 м., для плоской достаточно 0.3 м.

Расчет расположения труб

Расчет расположения труб

Основным условием расположения верхней части трубы, чтобы она находилась выше зоны ветрового подпора,так как сильный ветер может препятствовать нормальному оттоку воздуха из трубы, а то и вовсе заставлять его идти в обратном направлении.

Установка вентиляционной трубы

Давайте рассмотрим пример монтажа вентиляционной трубы на крыше накрытой металлической черепицей. Все этапы работ можно расположить в следующем порядке:

  1. Первым делом определяем место выхода трубы наружу через крышу. Затем по картонному шаблону, который идет в комплекте, маркером отмечаем контур отверстия, где будет закреплен проходной элемент.
  2. Вооружившись ножницами по металлу вырезаем в металлочерепице отверстие.
  3. Затем по соответствующему шаблону уплотнителя, с помощью канцелярского ножа делаем отверстие в гидроизоляции. На уплотнитель наносим герметик, плотно соединяем его с гидроизоляцией и саморезами закрепляем его к обрешетке.
  4. На получившееся в крыше отверстие устанавливаем проходной элемент. Место вокруг отверстия хорошо очищается от грязи и пыли, смазываем резиновый уплотнитель и с помощью саморезов, плотно закрепляем проходной элемент к основанию черепицы.
  5. Внутрь проходного элемента вставляется вытяжная труба. Уровнем проверяется на вертикальность и с помощью шурупов крепко фиксируется.
  6. Нижняя часть трубы с помощь гофрированного удлинителя соединяется с вытяжным каналом.

Для более подробного описания по монтажу трубы, вы можете ознакомиться с этим видео:

Важно! Аналогичным способом происходит установка вытяжной трубы на крыше с другим типом кровли. В зависимости от кровли, будут использоваться другие виды проходных элементов.

Как вы смогли убедится особой сложности в процессе установки вытяжной трубы нет. Главное соблюдать меры предосторожности, работая на высоте. Для этого обязательно используйте страховочные ремни.

domnomore.com

Монтаж воздуховодов

Монтаж воздуховодов

Монтаж воздуховодов – это одна из наиболее сложных операций при установке системы вентиляции и кондиционирования. Зачастую вентиляция решает широкий спектр задач: помимо классических функций воздухообмена и контроля температуры, в помещении можно дополнительно поддерживать необходимый уровень влажности, контролировать чистоту приточного воздуха или очищать от посторонних примесей вытяжной воздух.

В зависимости от типа и назначения схема вентиляционной системы может существенно различаться. Однако основную функцию транспортировки воздуха на расстояние выполняют воздуховоды. С целью максимальной эффективности системы вентиляции и кондиционирования важно правильно подобрать тип воздушных каналов, корректно рассчитать их сечение и без ошибок установить. Даже в том случае, когда проект рассчитан верно, нарушение технологии монтажа может привести к нарушениям в работе системы.

Важно: в вытяжной системе вентиляции используется только один воздуховод, а для реализации приточно-вытяжной системы необходимо проложить два отдельных канала – по одному подается чистый воздух, по второму выводится загрязненный.

Общие правила по монтажу воздуховода

Общие требования к установке и эксплуатации воздуховодов прописаны в нормативной базе:

  • СП 60.13330 «Отопление вентиляция и кондиционирование»,
  • СП 73.13330.2012 «Внутренние санитарно-технические системы зданий»),

а также в инструкциях от производителей воздуховодов.

Правила, обязательные к исполнению

  1. Монтаж гибких и полугибких воздуховодов осуществляется при полном растяжении.
  2. Воздушный рукав не должен провисать ни на одном участке – на каждом прогибе теряется давление.
  3. Заземление воздуховода – в обязательном порядке: в процессе эксплуатации в линии накапливается статическое электричество.
  4. При работе вентиляционной системы воздух в каналах движется по спирали (аэродинамика), это нужно учесть при проектировании и монтаже.
  5. На вертикальных участках магистрали длиной более 2 этажей нельзя использовать гибкие воздуховоды.
  6. В помещениях ниже уровня земли (подвальные, цокольные этажи), при контакте с землей, в бетонных конструкциях, проходящих через напольные/потолочные перекрытия – только жесткие воздуховоды.
  7. Если воздуховод получил повреждения при монтаже – его следует заменить. Это же касается наружного теплоизоляционного покрытия.
  8. При прохождении сквозь стены необходимо использовать переходники и металлические гильзы.
  9. При резком повороте аэродинамические свойства трубы снижаются, радиус поворота должен быть не меньше, чем два диаметра воздуховода.

Нормативные расстояния по отношению к строительным конструкциям и инженерным коммуникациям

Воздуховоды можно фиксировать к потолку, стенам и потолочным фермам (наиболее распространенные варианты). Оси воздуховодов прокладываются параллельно плоскостям строительных конструкций, при этом минимальные расстояния между объектами должны составлять:

  1. Расстояние от поверхности воздуховода с круглым сечением до потолка должно составлять не менее 100 мм, до стен и иных строительных конструкций - не менее 50 мм.
  2. Минимальное расстояние между круглым воздушным каналом и магистралями инженерных систем (ХВС, ГВС, газовые трубы, водоотведение) должно составлять не менее 250 мм.
  3. Минимальное расстояние между двумя воздуховодами круглого сечения – не менее 250 мм.
  4. Минимальное расстояние от поверхности воздуховода любого типа до электропроводки – 300 мм.
  5. Расстояние между прямоугольным каналом и строительными конструкциями, другими каналами, а также трубопроводами должно составлять: не менее 100 мм для каналов шириной 100-400 мм, от 200 мм для каналов шириной 400-800 мм и от 400 мм для коробов шириной 800-1500 мм.
  6. Любые соединения воздуховодов должны располагаться на расстоянии не менее метра от плоскости прохождения сквозь строительные конструкции.

Способы крепления воздуховодов

Крепление шпилькой и профилем. Один из наиболее популярных в профессиональной среде способов крепления, осуществляется посредством Z и L-образного профиля. Принципиальных различий нет – в обоих случаях профиль крепится к коробу с помощью саморезов. Z-образный профиль чаще используется для фиксации тяжелых массивных воздуховодов – в этом случае уголок дополнительно поддерживает короб под нижний угол и придает конструкции дополнительную жесткость, снижая при этом нагрузку на саморезы.

В месте фиксации профиля к шпильке устанавливаются резиновые уплотнители – они гасят вибрацию воздуховода и снижают уровень шума.

Крепление шпильками и траверсой обычно используется при монтаже больших магистральных воздуховодов шириной свыше 600 мм. В этом случае тело воздуховода опирается на траверсу, а возможные боковые перемещения ограничены шпильками. Для более плотной фиксации и повышения звукоизоляции между стенкой воздуховода и траверсой прокладывается дополнительный резиновый профиль. Данный метод предпочтителен при монтаже звуко- и теплоизолированных воздушных каналов, так как сам воздуховод остается полностью герметичным в связи с отказом от саморезов.

Монтаж воздуховодов с помощью шпилек и профиля, шпилек и траверсы; Z-образный профиль

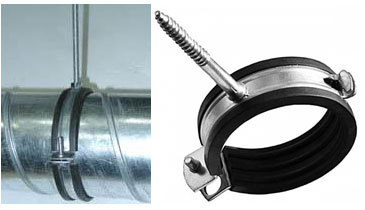

Крепление шпильками и хомутом считается оптимальным для монтажа воздуховодов круглого сечения – как простых, так и изолированных.

Монтаж воздуховода хомутом со шпилькой

При монтаже небольших отрезков гибкого воздуховода можно использовать хомуты без шпилек.

Варианты крепления и отдельные виды хомутов

Крепление перфолентой можно использовать при монтаже круглых и прямоугольных воздуховодов. В первом случае лента сворачивается в петлю, во втором – крепится к болтовому соединению воздуховода. Несмотря на относительную дешевизну метода, конструкция не получает необходимой жесткости и может заметно вибрировать. Такой метод фиксации уместно использовать лишь для небольших воздуховодов диаметром до 200 мм.

С противоположной стороны воздуховод крепится непосредственно к потолку анкерным соединением либо к металлической балке с помощью струбцины.

Монтаж струбцины со шпилькой к балке

Монтаж жесткого прямоугольного воздуховода

Горизонтальные металлические воздуховоды имеют большое сечение и чаще всего используются на крупных промышленных объектах. В целях безопасности основная часть сборки воздуховодов в крупные узлы до 25-30 метров в длину осуществляется на земле, затем поднимают на заданную высоту с помощью специального оборудования.

Монтаж горизонтальных металлических воздуховодов осуществляется следующим образом:

  1. Фиксация крепежей в проектных точках: анкерное соединение с потолком либо прокладка системы балок (уголок, тавр или двутавр)
  2. Расстановка подъемного оборудования, подготовка строительных лесов и вышек
  3. Соединение укрупненных узлов из прямых отрезков и фасонных частей
  4. Установка хомутов и иных средств крепления в заданных точках собранного отрезка воздуховода
  5. Подъем собранного узла на проектную высоту и фиксация на подготовленные ранее крепежи
  6. Соединение последнего отрезка с ранее смонтированным участком воздуховода.

Нередко металлические воздуховоды прокладывают в межферменном пространстве или под перекрытиями зданий. Эти методы более сложны в исполнении, но позволяют сэкономить пространство и улучшить интерьер.

Монтаж гибкого воздуховода

Гибкий и полужесткий воздуховод с небольшим сечением обычно устанавливается в квартирах и небольших коттеджах. Монтаж гибкого воздуховода осуществляется в несколько этапов.

  1. Разметка магистрали. Система вентиляции и кондиционирования воздуха обычно устанавливается согласно проектным чертежам, где указаны траектории прокладки воздуховодов. Проводим на потолке линию (карандашом или маркером), вдоль которой пройдет канал.
  2. Монтаж креплений. Чтобы предотвратить возможные провисания, крепим дюбеля через каждые 40 см нашей линии и фиксируем на них хомуты.
  3. Определяем необходимую длину воздуховода и отмеряем рукав воздуховода. Замерять «трубу» необходимо при ее максимальном натяжении.
  4. Если необходимо отрезать лишнюю часть воздуховода – можно воспользоваться острым ножом либо ножницами и перекусить проволоку (каркас) кусачками. Резать изоляцию можно только в перчатках.
  5. Если необходимо нарастить длину воздуховода – противоположные части рукава надеваются на соединительный фланец и крепятся хомутами.
  6. Конец рукава соединяется с патрубком или фланцем вентиляционной решетки (или фиксируется в месте ее будущей установки).
  7. Остальная часть рукава под натяжением протягивается через подготовленные хомуты до точки соединения с центральной вентиляционной магистралью.
  8. Если в проекте предусмотрено несколько вентиляционных отверстий, то к каждому из них создается отдельный отвод.

Пример монтажа воздуховода в комнате

Монтаж изолированного воздуховода

Монтаж теплоизолированного воздуховода выполняется аналогичным способом, но есть и особенности: при нарезке или соединении рукава необходимо сначала отвернуть изоляционный слой, затем отрезать/соединить с фланцем внутренний каркас, герметизировать соединение, затем вернуть на место теплоизоляцию, повторно ее закрепить и заизолировать.

Принцип соединения теплоизолированного воздуховода

Для изоляции внешнего слоя применяется алюминиевая лента и хомуты, которые призваны соединить теплоизоляционную оболочку с телом воздуховода.

При монтаже звукоизолированного воздуховода необходимо учитывать, что «слабым» местом может быть фланцевое соединение. Для более высокого шумопоглощения воздуховод полностью надевается на патрубок (без зазоров). Герметизация соединений также выполняется с помощью алюминиевой ленты и хомутов.

Техника безопасности при монтаже воздуховода

Существует колоссальная разница между монтажом пластиковой домашней вентиляции и установкой массивного промышленного воздуховода – высотные работы всегда отличались высокой степенью риска. Однако учитывая, что на производственных объектах вентиляцию устанавливают профессиональные альпинисты, мы предупреждаем вас о тех недоразумениях, которые могут произойти дома.

  • Небольшая высота остается травмоопасной – выбирайте для работы надежные леса и подмости. Крайне не рекомендуется работать с лестницы или стремянки без страховки.
  • Работа с теплоизоляцией – исключительно в перчатках, желательно – в очках. Для резки используем самый острый нож или ножницы из тех, что есть в наличии – чтобы волокно не мочалилось и не разлеталось по помещению.
  • Если минеральная вата все же попала в глаза, их следует тщательно промыть большим количеством воды и обратиться к офтальмологу. Первый симптом – зуд.

Если соблюдать эти несложные правила, вы быстро и легко установите дома систему воздуховодов любого уровня сложности.

Типы и виды воздуховодов

Воздуховоды – это разводка труб, по которым в системе вентиляции движется воздух. По этим каналам приточная вентиляция нагнетает в помещения, находящиеся на расстоянии от воздухозаборника, свежий воздух, а вытяжная вентиляция выводит на улицу воздух отработанный. Воздуховоды можно классифицировать по нескольким признакам:

  • Жесткость (гибкие, полужесткие, жесткие)
  • Форма (круглые, прямоугольные)
  • Материал (пластик, алюминий, сталь и пр.)
  • Изоляция (неизолированные либо с изоляцией)

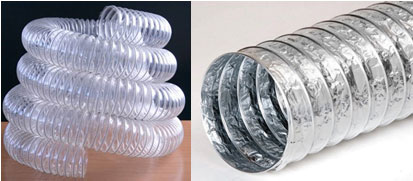

Гибкие воздуховоды (гладкие и гофрированные) отличаются высокими аэродинамическими свойствами, за счет чего снижается уровень шума и вибрации. Такие каналы рационально использовать для монтажа непротяженных вентиляционных магистралей, а также вместо гибких вставок или угловых отводов.

Гибкие воздушные рукава делят на каркасные и бескаркасные. В роли каркаса обычно выступает стальная или полимерная проволока, придающая воздуховоду жесткость на излом и сохраняющая гибкость для прокладки поворотных воздушных трасс. Сверху стальная пружина обшивается материалами из синтетики, полимеров или алюминиевой лентой. Гибкие воздуховоды всегда имеют круглое сечение и могут иметь дополнительное шумопоглощающее либо теплоизоляционное покрытие.

Полужесткие воздуховоды имеют схожее устройство – в качестве армирования используется стальная спираль, которая обшивается минеральным волокном и вскрывается с двух сторон алюминием.

Жесткие воздуховоды изготавливаются преимущественно из тонколистового металла – черной/оцинкованной/нержавеющей стали, алюминия. Они бывают:

  • Прямошовные. Бывают круглого, овального и прямоугольного сечения. Представляют собой раскатанный и развальцованный лист металла, замкнутый по контуру посредством сварки либо на фальцевый замок.
  • Спирально-навивные. Исключительно круглого сечения. Труба представляет собой скатанную из длинного узкого металлического листа спираль.

Жесткие воздуховоды

Выбор воздуховода

Выбор воздуховода стоит доверить специалистам, которые проектируют вашу систему вентиляции и кондиционирования. Инженеры учтут все факторы (аэродинамика каналов, мощность оборудования, объем выводимого либо замещаемого воздуха и т.п.) и найдут оптимальное решение, в частности – определят необходимое сечение и материал воздуховода.

Жесткость каналов.

В квартире или частном доме обычно бывает достаточно гибкого рукава – благодаря низкому уровню шума вентиляция не доставит владельцу хлопот. Однако гибкие и полугибкие воздуховоды занимают много места, поэтому в качестве основных магистралей чаще используются прямоугольные короба, а гибкие рукава подводятся непосредственно к вентиляционным решеткам.

При реализации более масштабной – общедомовой либо производственной системы вентиляции используются преимущественно жесткие воздуховоды согласно:

  • ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»;
  • ТУ-36-736-93 «Воздуховоды металлические»;

Материал воздуховода.

Для перемещения воздушных масс температурой до 80 °С и относительной влажностью до 60 % используются воздуховоды:

  • Из тонколистовой холоднокатаной оцинкованной стали толщиной 0,5–1,0 мм
  • Из тонколистовой горячекатаной стали толщиной 0,5–1,0 мм

Если температурные показатели либо влажность в помещении превышает указанные параметры, используются воздуховоды из нержавеющей стали или из углеродистой стали толщиной 1,5 – 2,0 мм.

При наличии в воздушной смеси химически активных газов, паров, пыли воздуховоды изготавливают из металлопласта, алюминия и его сплавов, углеродистой стали толщиной 1,5–2,0 мм с соответствующим защитным покрытием. Герметичность воздуховодов обеспечивается по классу «Н» ТУ 36-736-93 и «В» по EVROVENT 2/2 с пределом давления и разряжения 750 Па.

Изоляция воздуховода.

Теплоизоляционная обмотка защищает воздуховод от образования конденсата, что продлевает срок службы системы. Однако в квартирных или офисных вентиляционных каналах теплоизоляцией можно пренебречь – она требуется преимущественно для магистралей, расположенных на улице либо в неотапливаемых помещениях.

Звукоизоляция воздуховодов требуется преимущественно в жилых помещениях – спальнях, детских комнатах. Однако проблему шума можно решить конструктивным путем – с помощью труб большого сечения с толстыми стенками или путем установки виброизоляции.

Расчет воздуховода

Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м3/ч).

Формула расчета сечения воздуховода выглядит следующим образом:

S = L / 3600 V

где S – площадь сечения воздуховода (круглого либо прямоугольного), м2

L – необходимый объем воздухообмена, м3/ч

V – скорость воздуха в канале, м/с

3600 – коэффициент для согласования единиц (часы и секунды)

Диаметр круглого воздуховода высчитывается по формуле:

Размеры прямоугольного воздуховода высчитываются по формуле:

S = A x B

где А и В – это ширина стен воздуховода, м

Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.

В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.

В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.

Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

Вентиляционные хомуты для монтажа воздухоотводов: сферы применения

Вентиляционный хомут являются лучшим типом крепежа круглых воздухоотводов друг к другу, к стенам, потолку и другим ограждающим конструкциям. При их помощи можно монтировать как обычные, так и изолированные воздушные каналы.

Типы и особенности конструкции

В зависимости от назначения, их принято разделять на две основные группы:

  • Обжимные.
  • Монтажные.

Обжимные, представляют собой устройства круглой формы, изготовленные из стальной ленты, затягивающиеся с одной стороны при помощи болтового соединения. Такие зажимы могут выпускаться различной ширины, с виброгасящей вставкой или без нее.

Монтажные хомуты для крепления воздуховодов, как правило, состоят из двух полукруглых стальных полос, стягиваясь между собой с двух противоположных сторон при помощи болтового соединения. Так же, как и обжимные, монтажные зажимы могут иметь виброгасящую резиновую вставку.Хомуты с виброгасящей вставкой

Крепление воздуховодов к потолку происходит посредством забивного анкера и резьбовой шпильки, которая одной стороной фиксируется непосредственно в устройстве, а второй стороной – в перекрытии. Их называют хомутами с центральным креплением.Центральное крепление

Существуют устройства, которые фиксируются на ограждающих конструкциях посредством двух шпилек, поэтому имеют боковые крепления.Боковые крепления

Существует еще один вид монтажных зажимов – это стеновые. В зависимости от конструкции они могут быть регулируемыми и не регулируемыми. В регулируемых, посредством специального механизма регулируется просвет между стеной и воздухопроводом.Стеновые хомуты

Характеристики изделия

Материал, который применяется для производства – стальная полоса с покрытием от коррозии, толщиной от 1 до 3 мм. Ширина полосы может быть различной, в зависимости от тех. условий. На основании ТУ 36-1195—84 устройство диаметром до 40 см, делается стандартной ширины 2,5 см; от 40 до 160 см – 3 см. На сегодняшний день наиболее распространены изделия с диаметром: 100, 125, 160, 200, 250, 315, 350, 400мм. Они имеют идеальное сочетание низкой стоимости и высокой эксплуатационной эффективности.

Хомут для воздуховодов обрезиненный используется для снижения вибрации и аэродинамических шумов, создаваемых потоком воздуха. Резина, применяющаяся в качестве виброгасителя, отличается стойкостью к перепадам температур, старению, УФ излучению и воздействию агрессивных сред. Устройство может применяться в температурном диапазоне от -45 до + 120 С°.

Сфера применения

Обжимные приспособления применяются для фиксации воздуховодов между собой. Монтажные зажимы, с центральным расположением крепежа, используются исключительно для установки и фиксации горизонтальных воздушных каналов круглого сечения. Изделия с боковым расположением крепежа подразумевают использования двух резьбовых тяг и поэтому могут применяться как для горизонтальных, так и для вертикальных воздухопроводов. Для фиксации воздушных каналов, в паре к креплению используются:

  • Резьбовые шпильки различной длины.
  • Подвески не регулируемые.
  • Подвески регулируемые.
  • Тяги.
  • Талрепы.

Кроме фиксации воздухопроводов, монтажные хомуты используют для создания подвесных кабельных магистралей.

Используя это изделие по назначению, вы значительно продлите срок его службы.



ventilationpro.ru

Как установить вентиляционную решетку | Руки не Крюки

В этой статье мы узнаем, как установить вентиляционную решетку в ванной комнате. Обычно это делается уже после укладки кафеля.

СОДЕРЖАНИЕ:

  1. Как установить вентиляционную решетку
  2. ВСЕ УРОКИ ПО РЕМОНТУ ВАННОЙ И ТУАЛЕТА

Как установить вентиляционную решетку в ванной комнате

Давайте посмотрим, как установить вентиляционную решетку. Вот так, довольно страшненько, выглядит стена с вентиляционным отверстием:

вентиляционное отверстие

Часто возникает вопрос, как лучше делать крепление? Кто-то использует саморезы. Но мне этот способ не очень нравится, и вот почему. Мой сайт предназначен не только для мастеров с опытом работы, но и для новичков. А новичку будет непросто сделать отверстия в кафеле.

Ведь сначала нужно использовать специальное сверло по керамической плитке, чтобы ее просверлить, затем нужно поменять сверло на то, что по бетону или кирпичу и сверлить далее отверстие под дюбель. Поэтому первое сверление выполняется дрелью, дальнейшее - перфоратором.

Если у Вас только перфоратор, то нужно не забыть установить правильный режим: когда сверлите плитку - режим сверления, когда сверлите бетон (кирпич) - режим сверление+долбление. Нужно будет это делать очень аккуратно в 4-х местах. Если у Вас 2 вентиляционных отверстия, как у меня на картинке, то придется сверлить в 8-ми местах. Если опыта мало, рука может дрогнуть, и Вы расколите кафель.

А это будет очень обидно, ведь в этом случае придется демонтировать расколотую плитку и устанавливать новую, что поверьте сделать будет не так просто. Как же тогда ее закрепить? Очень просто - мы ее приклеим!

Давайте посмотрим на то, что мы приобрели в магазине:

вентиляционная решеткаСнимем упаковку:решетка для вентиляции

Вентиляционная решетка с обратной стороны имеет мелкозернистую сетку. Предполагается, что при установке Вы ее оставите, и в квартиру будет меньше попадать пыли из вентиляционной шахты:

сетка вентиляционной решетки

Но как показала практика, сетка имеет очень мелкое зерно, которое довольно быстро забивается грязью и пылью и блокирует, таким образом, прохождение воздуха. Поэтому, я не рекомендую ее ставить. Во всяком случае у себя я ее убрал.

Следующая особенность состоит в том, что все вентиляционные решетки имеют жалюзи, которые могут быть подвижными, что позволяет нам менять коэффициент живого сечения и регулировать движение воздушного потока, либо неподвижными, при котором мы не управляем перемещением воздуха:

виды вентиляционных решеток

Большинство жалюзийных решеток, приобретенных в строительных гипермаркетах относятся именно ко второму классу, т. е. имеющих неподвижные жалюзи, о них и пойдет речь.

Итак, давайте примеримся, как решетка у нас будет выглядеть на стене после установки. Вентиляция в ванной, а точнее тяга воздуха будет лучше, если расположение будет таким, как Вы это видите на рисунке. Воздух двигаясь снизу вверх, не будет встречать на своем пути препятствий в виде полозьев жалюзи.

Читая мой блог, Вы, скорее всего, или уже делаете ремонт, или собираетесь его делать в ближайшем будущем. Вам наверняка понадобятся инструменты и стройматериалы. Если Вы будете их покупать в строительных магазинах, таких как Петрович, Максидом, ОБИ, Все инструменты и другие, то есть возможность сэкономить. О подробностях читайте здесь.

как установить вентиляционную решетку

Однако, в этом расположении есть и существенный недостаток! Внешний вид Вашей вентиляции будет не очень презентабельным. В моем случае Вы видите за жалюзями некрасивую бетонную основу, при других вариантах за жалюзями будет видно просто темное пятно.

Если немного закрыть глаза на максимально эффективную циркуляцию воздуха, то решетку можно перевернуть. Воздух в любом случае будет проходить, но зато с точки зрения эстетики этот вариант будет куда более привлекательным, чем предыдущий:

Итак, мы примерились и теперь переходим к монтажу.

Для работы нам понадобятся: силиконовый герметик и бумажный скотч:

Силиконовый герметик наносим тонким слоем по местам, где вентиляционная решетка будет касаться стены:

Теперь приклеиваем обе решетки и закрепляем их скотчем, чтобы не съезжали:

Когда силикон схватится, можно снять бумажный скотч. Я бы посоветовал снять скотч на следующий день.Готовая работа будет выглядеть следующим образом:

Если у Вас достаточно тяжелая металлическая решетка, то в качестве клея можно использовать "жидкие гвозди". Единственное, нужно хорошенько зафиксировать момент приклеивания - дать клею схватиться.

На этом все. Сегодня мы с Вами узнали, как установить вентиляционную решетку у себя в ванной. Если у Вас есть свои хитрости по обустройству вентиляционных шахт декоративными решетками пишите в комментариях.

каталог

В этом каталоге огромный выбор вентиляционных решеток на любой вкус: пластиковые, металлические, белые, цветные. Можно осуществить подбор по типу решетки, марке, стране-производителю, цене, материалу, цвету

Уроки по ремонту ванной и туалета

Урок 1. Планирование ремонта ванной комнаты и туалета своими рукамиУрок 2. С чего начать ремонт в ванной. Старт демонтажных работУрок 3. Как снять старую краску со стен в ванной комнате и туалетеУрок 4. Как удалить бетонный порог в ванной комнате и туалетеУрок 5. Как подготовить потолок в ванной под покраску или подвесной потолокУрок 6. Требуется ли замена стояков водоснабженияУрок 7. Как перекрыть стояки водоснабжения в квартиреУрок 8. Какие трубы лучше для водопровода в квартиреУрок 9. Водопровод своими рукамиУрок 10. Как повесить полотенцесушитель в ваннойУрок 11. Какой счетчик воды лучше для квартирыУрок 12. Электрическая проводка в ванной своими рукамиУрок 13. Выравнивание стен и пола в ваннойУрок 14. Обои для ванной, кухни, туалетаУрок 15. Какую плитку выбрать для ваннойУрок 16. Зубчатый шпатель - чудо изобретения человекаУрок 17. Материалы и инструменты для укладки плиткиУрок 18. Как укладывать плитку на пол своими рукамиУрок 19. Как резать плитку и чем при облицовкеУрок 20. Как сверлить плитку и чем при облицовкеУрок 21. Как класть плитку на стенуУрок 22. Какую ванну выбрать для домаУрок 23. Как установить чугунную ваннуУрок 24. Как установить акриловую ваннуУрок 25. Укладка плитки на стену в ванной комнате своими рукамиУрок 26. Как укладывается плитка на внешний угол ванной комнатыУрок 27. Искры от болгарки могут убить ваш кафельУрок 28. Как заменить плитку на полу или на стенеУрок 29. Как выбрать смесительУрок 30. Как поменять смеситель своими рукамиУрок 31. Как установить вентиляционную решетку в ванной комнатеУрок 32. Как выбрать дверь для ванной комнатыУрок 33. Решетка на ваннуУрок 34. Как установить унитаз своими рукамиУрок 35. Что делать, если ослаб напор воды в квартиреУрок 36. Что делать, если засорилась раковинаУрок 37. Как прочистить раковину или ванну новинками от Домочист

rykinekruki.ru

Как крепятся вентиляционные системы? | СтройВент

Главная|Как крепятся вентиляционные системы?

Вопрос о том, каковы способы крепления вентиляционных систем часто возникают у тех, кому предстоит иметь дело с монтажом систем вентиляции. Способов существует более чем достаточно, и сделать оптимальный выбор в данном многообразии подчас бывает очень сложно. Поэтому, мы кратко опишем основные и наиболее популярные способы монтажа для систем круглой и прямоугольной вентиляции.

Крепление шпильками

Для горизонтальной прямоугольной вентиляции наиболее часто используется способ крепления с помощью шпильки и Z- или L-образного профиля. И в том, и в ином случае для крепления используются саморезы. Принципиальной разницы между данными профилями не существует, но Z профиль обычно применяется для более крупных конструкций. Если же габариты довольно массивны (более 600 мм) то используются шпильки и траверсы. Вся конструкция опирается на траверсу, а шпильками ограничивается боковое перемещение. Для крепления к металлическим колоннам используются хомуты и траверсы. Если же предстоит крепить к двутавровым балкам, то применяются захваты из двух скоб, изготовленных из полосовой стали.

Установка конструкции круглого сечения чаще всего производится с помощью хомутов и шпилек. Данный способ является одним из наиболее простых и эффективных, позволяя осуществлять монтаж простых и теплоизолированных систем. В некоторых случаях используется и перфолента, из которой делается петля (для круглых систем) или которая цепляется за болт в месте соединения воздуховода между собой (для прямоугольных систем). Данное крепление дешевле, но и имеет ряд недостатков, в первую очередь отсутствие необходимой жесткости и сложность в выравнивании по высоте.

Крепление к потолку

Обычно для этого способа используется качественный металлический анкер, в который ввинчивается шпилька. Если же крепление к поверхности потолка невозможно, то для монтажа трассы выбирается металлическая балка. На существующий профиль одеваются специальные струбцины, к которым и крепится шпилька.

Вертикальные конструкции обычно крепятся с помощью опор (к кирпичным стенам) или кронштейнов (к железобетонным). Если трасса прокладывается внутри помещения и крепление к стене невозможно, то закрепить его можно опираясь на крышу. Естественно, что делать все эти операции должны профессионалы, имеющие опыт работы по монтажу вентиляционных систем. В противном случае эксплуатация воздуховода может доставить вам массу проблем, начиная от излишнего шума и заканчивая деформацией или разрушением системы и опор.

Сделать заказ

www.stroyvent-spb.ru
