Грамотно организованная приточная вентиляция в квартире – основа комфортного микроклимата в жилом помещении. Очень часто естественный воздухообмен не обеспечивает достаточное поступление свежего воздуха и приходится искать альтернативные способы улучшения приточной вентиляции.

Попытаемся разобраться в существующих вариантах организации воздухообмена и выбрать оптимальный метод.

Содержание статьи:

Воздухообмен – залог здорового микроклимата

Для нормальной эксплуатации квартиры достаточно однократного воздухообмена в час. Выполнение этой нормы обеспечивается прокладкой вентканалов естественной вытяжки. Поступление свежего воздуха при неорганизованном воздухообмене осуществляется через неплотности оконных рам, щелевые отверстия в дверных конструкциях, форточки и паропроницаемый стеновой материал.

После установки герметичных стеклопакетов схема вентилирования дает сбой – перекрывается канал приточки воздуха в квартиру, разница давлений сокращается и отработанные пары застаиваются в помещении.

Схема естественной вентиляции

Схема естественной циркуляции: 1 – приток воздуха сквозь щели оконных рам, 2 – перемещение воздушного потока через зазоры порога, 3 – удаление отработанного воздуха посредством вентканалов. Естественная циркуляция основана на разнице температурных режимов и давлений внутри и снаружи здания

Многие жильцы квартир сталкиваются с негативными факторами, свидетельствующими о проблемах вентиляционной системы:

  1. Ухудшение качественного состава воздуха. Дома испытывается нехватка кислорода, из-за переизбытка углекислого газа воздух становится спертым. «Тяжелая» атмосфера вызывает дискомфорт, головные боли и быструю утомляемость.
  2. Застой неприятных запахов. В «законсервированной» квартире долго удерживаются ароматы, сопровождающие жизнь человека. Вытяжные приборы на кухне или в санузле перестают полноценно функционировать.
  3. Высокая влажность. Явный признак проблемы – конденсат на окнах и мокрые углы на стенах. Впоследствии на поверхностях можно обнаружить черные точки – первые проявления плесени. В таких условиях отделка помещения напитывается влагой и постепенно разрушается.

Если вовремя не позаботиться о беспрепятственной и регулярной подаче уличного воздуха, то повышается вероятность аллергических и вирусных заболеваний.

Загрязнение воздуха

Необновляемая затхлая атмосфера стимулирует развитие болезнетворных грибков, клещей-паразитов и бактерий. На ухудшение воздуха очень быстро реагируют люди пожилого возраста и маленькие дети

Восстановление интенсивности движения воздушных потоков решает перечисленные проблемы. Независимо от выбранного способа организации приточной вентиляции, необходимо обеспечить следующие стандарты воздухообмена из расчета на одного проживающего:

  • спальня, детская комната и гостиная – 30 куб.м/ч;
  • кухня – 60-90 куб.м/ч;
  • санузел – 25-50 куб.м/ч.

Требования к приточке воздуха для кухни зависят от вида установленной плиты. Точные нормы по санузлу определяются исходя из совместного или раздельного использования туалетной и ванной комнаты.

Нормы воздухообмена

Параметры актуальны, если максимальная концентрация вредных компонентов в атмосфере не превышает установленные нормативные показатели для населенных пунктов

Если помещение не эксплуатируется для постоянного жилья, то кратность минимального воздухообмена для жилых и нежилых комнат снижается на 0,2 ч-1 и 0,5 ч-1 соответственно.

Способы повышения эффективности приточки

Различные методики, направленные на улучшение работоспособности приточной вентиляции, подразделяются на две основные категории:

  • мероприятия, повышающие поступление воздуха без нагнетающих устройств;
  • использование установок с принудительной подачей воздуха.

К первой группе относятся: ручное или автоматическое проветривание, монтаж оконного или стенового клапана.

Ручное проветривание. Открывание окна на 15 минут с периодичностью в 3 часа. Реализовать метод на практике практически нереально – постоянно открывать и закрывать окно некогда или некому. Альтернативный вариант – открытие створки окна в режиме микропроветривания.

Режим микропроветривания

Недостаток способа – через щель в квартиру проникает пыль с улицы и шум. В зимнее время при микропроветривании комната постепенно охлаждается

Автоматическое проветривание. На откидную створку окна устанавливается сервопривод. Устройство программируется на открытие фрамуги через заданные промежутки времени или комплектуется погодным датчиком. «Интеллектуальный» механизм реагирует на перепады влажности и изменения в атмосфере – во время дождя, сильного ветра или снега сработает датчик, и окно самостоятельно закроется.

Автоматическое проветривание

Возможно подключение электропривода автоматики к общей системе пожарной безопасности. В случае задымления помещения сработает привод и оконная створка откроется

Автоматическому способу проветривания присущи те же недостатки, что и ручному методу.

Оконный и стеновой клапан. Накладные и встраиваемые приточники выполняют одинаковую функцию – открывают доступ свежим воздушным потокам в помещение. Разновидности клапанов отличаются между собой характеристиками и технологией монтажа.

Приточный клапан

Стеновые модели клапанов более продуктивны, их целесообразно использовать в просторных помещениях. Оконные приточники подойдут для компактных комнат

Монтаж стенового агрегата сложнее, чем установка приточника на оконную створку, так как требует сверления сквозного отверстия через несущий конструктивный элемент здания. Изделия для окон дешевле стеновых аналогов.

Бесканальные устройства для притока воздушных струй в принудительном порядке:

  1. Проветриватели. По сути, это тот же стенной клапан только со встроенным вентилятором. Поступление свежего воздуха не зависит от внешних параметров атмосферы (температуры, давления), а определяется исключительно производительностью вентилятора.
  2. Бризеры. В отличие от проветривателей установка обеспечивает качественную многоступенчатую фильтрацию. Дополнительный плюс – наличие климат-контроля. Пользователь выставляет комфортную температуру, а «умный» прибор автоматически нагревает воздух.
  3. Кондиционеры с опцией подачи воздуха. Многофункциональные двухблочные сплит-комплексы с подмесом воздуха извне оснащены воздуховодом, соединяющим оба корпуса, а также системой фильтрации воздушных масс.

Перечисленные устройства монтируются без прокладки воздуховода и работаю на подачу воздуха в одну комнату. Для комплексного восстановления приточной функции вентиляции сразу в нескольких комнатах используют канальные системы.

Прокладка воздуховодов

О проведении воздуховодов необходимо позаботиться еще на стадии ремонта. В противном случае придется демонтировать отделку или создавать фальш-короб для прокладки вентканалов

Особенности канальных приточных систем:

  • высокая производительность;
  • возможность подогрева воздуха;
  • автоматизация управления;
  • достаточная шумоизоляция;
  • дороговизна комплектующих элементов;
  • сложность монтажа.

Канальная вентиляция редко устанавливается в квартирах. Приоритетные сферы применения: офисы, коттеджи  и помещения общественного назначения.

Бюджетные варианты восстановления воздухообмена

В стеновых и оконных клапанах нет вентилятора. Приток воздуха происходит благодаря разности уличного и «домашнего» давления. Обязательное условие работоспособности накладных приточников – исправная вытяжная вентиляция.

Особенности разных видов оконных клапанов

Конструкция всех оконных климатических устройств очень проста. Типовой клапан состоит из воздухозаборника, телескопического канала и внутреннего блока.

Воздухозаборник устанавливается снаружи рамы. Внешний блок оснащен козырьком и решеткой, предупреждающей попадание насекомых вовнутрь. Телескопический канал врезается в раму, образуя сквозную щель для беспрепятственного поступления воздушной струи.

Устройство оконного клапана

Внутренний блок монтируется со стороны комнаты. Некоторые модели приточников комплектуется фильтром и клапаном, регулирующим пропускную способность устройства

Исходя из особенностей конструкции и способа установки, различают следующие климатические устройства:

  • щелевые;
  • фальцевые;
  • накладные.

Щелевые модели. Пропускная способность агрегата достигает 20-ти куб.м/ч – приток воздушных масс осуществляется через микро-отверстие высотой до 1,6 см и шириной до 4-х см. Прибор состоит из двух блоков, что усложняет его монтаж – требуется фрезеровка оконной рамы.

Фальцевые клапаны. Это самый доступный и простой способ проветривания комнаты. Приток воздуха осуществляется через прорези в притворе. Основной плюс моделей – возможность установки на эксплуатируемое окно без фрезеровки паза.

К числу дополнительных плюсов фальцевых моделей относятся: невысокая стоимость, сохранение звукопоглощающих и теплоудерживающих свойств ПВХ-стеклопакета и возможность автоматизации.

Оконный клапан

Пропускная способность клапана не превышает 5 куб.м/ч. Для обеспечения подачи воздуха в большем объеме допустима установка нескольких клапанов на одно окно

Накладные климат-изделия. Этот вариант редко реализуется в бытовых условиях из-за сложности монтажа – врезка клапана происходит на этапе сборки стеклопакета. Кроме того, изделие ухудшают тепло- и шумоизоляцию окна. Накладные модификации нашли свое применение в производственных и складских помещениях. Производительность климатических устройств около 100 куб.м/ч.

В простейших моделях оконных приточников размер щели, а, следовательно, и интенсивность воздухопотока, выбирается вручную – регулируется положение задвижки. Высокотехничные приборы оснащаются датчиками влажности и атмосферных колебаний.

Стеновая модель: устройство и монтаж

Внешне стеновой клапан напоминает цилиндрическую колбу или широкую трубу, диаметром около 10-16 см. Пластиковый воздуховод укомплектован следующими элементами:

  • теплоизоляционная прослойка – «рукав» проходит через всю колбу, предупреждая промерзание стены и снижая шумовой эффект с улицы;
  • фильтр – располагается на выходе воздуховода, реализует грубую чистку воздуха.

В некоторых моделях перед фильтром размещается уплотнительное (силиконовое) кольцо с заслонками. Предназначение детали – выравнивание воздушного потока в ветряную погоду.

Устройство стенового клапана

Со стороны улицы стеновой воздуховод закрывается металлической решеткой и антимоскитной вставкой, а с внутренней стороны – декоративной крышкой с регулирующей ручкой

При выборе приточника прежде всего оценивается мощность и «рабочая» температура агрегата. В среднем, производительность стенового климат-изделия составляет 40 куб.м/ч. Этой величины достаточно для проветривания комнаты площадью 13 кв.м.

Диапазон значений температуры эксплуатации указывается производителем на упаковке или в инструкции к прибору. Для суровых климатических условий разработаны специальные модели, предупреждающие образование конденсата и появление ледяной пробки в канале.

Технология монтажа стенового клапана включает три основных этапа.

Этап 1. Определение места. При выборе стены следует учесть некоторые нюансы:

  • установку лучше осуществлять на несущей конструкции;
  • оптимально – «выход» клапана на утепленную лоджию;
  • лучше избегать монтажа со стороны проезжей части.

Производители клапанов обозначили рекомендуемые и нежелательные участки монтажа прибора. При установке важно учитывать вектор воздушного потока.

Размещение стенового клапана

В первом варианте свежий воздух, попадая в квартиру, прогревается вверху и опускается вниз. Второй вариант – воздушные массы нагреваются от радиатора отопления

Этап 2. Подготовка и бурение стены. На внутренней стене разметить место под сквозное отверстие и начертить диаметр клапана. Порядок бурения канала:

  1. Выполнить стартовое сверление алмазной коронкой на глубину до 10 см.
  2. Удалить мусор и зубилом выбить небольшую насечку для устойчивого размещения бура.
  3. При бурении придерживаться уклона наружу – такое положение воздуховода предотвратит попадание дождевой воды вовнутрь устройства.

Работу лучше выполнять с помощником, который периодически будет смачивать участок бурения. Увлажнение снизит уровень пыли и убережет инструмент от перегрева.

Этап 3. Установка комплектующих клапана. Паз очистить от пыли и разместить в канал теплоизоляционный «рукав». Ввинчивающими движениями установить цилиндрический корпус прибора, а на нем закрепить мелкоячеистую решетку.

Монтаж клапана

Изнутри стены фиксируется панель, кольцо с заслонками и фильтр. Финишный этап сборки – монтаж крышки с регулирующей ручкой

Бескональная принудительная вентиляция

Приточники данной категории считаются оптимальным решением проблем с подачей свежего воздуха в квартиру многоэтажки и частный дом. Они достаточно мощные, независимы от изменений погоды, а их монтаж не вызывает особых трудностей.

Усовершенствованный стенной клапан

Настенный проветриватель с побуждением воздушной струи – модернизированный аналог стенового приточного клапана. Принципиальное отличие конструкции – наличие вентилятора, осуществляемого нагнетание воздушной струи.

Проветриватель с вентилятором

Производительность механического притока определяется скоростью работы вентилятора. От выбранного режима зависит количество потребляемой энергии и шумовые характеристики

Принцип работы проветривателя:

  1. Вращающие лопасти вентилятора нагнетают подачу уличного воздуха.
  2. Проходя по воздуховоду, воздушные массы подвергаются очистке и поступают в квартиру.
  3. Отработанный воздух продвигается в сторону вытяжных воздуховодов и выводится через вентиляционное отверстие.

Степень очистки подаваемого воздушного потока зависит от встроенной системы фильтрации. Оптимально, если проветриватель оснащен разными типами фильтров.

Проветриватель с вентилятором работает даже при слабоэффективной вытяжной системе. Принудительная подача увеличивает давление воздуха, что позитивно сказывается на производительности вытяжки.

Бризер – компактная вентустановка с климат-контролем

Бризер предназначен для поддержания циркуляции воздуха внутри помещений площадью 10-50 кв.м. Прибор решает одновременно несколько задач: подача чистого воздуха и его нагрев до заданных температурных значений.

Настенный бризер

Основная область применения бризеров – жилые помещения, то есть коттеджи, дома частного типа и квартиры. Востребован прибор и в небольших офисах

Бризер – технически сложный прибор с опцией климат-контроля и системой управления. Составляющие элементы приточной установки:

  1. Воздухозаборник с решеткой – защищает устройство от попадания насекомых и дождевой воды вовнутрь.
  2. Утепленный воздуховод – герметичный канал, обеспечивающий приток воздуха. Теплоизоляционный вкладыш препятствует промерзанию стены и снижает уровень шума.
  3. Автоматическая заслонка – открывает канал притока уличного воздуха после включения прибора и перекрывает после выключения. Элемент препятствует просачиванию холодного воздуха в квартиру.
  4. Вентилятор отвечает за объем всасываемого воздуха с улицы.
  5. Блок связи и система управления – «мозги» бризера, отвечающая за все рабочие процессы устройства.

Компактная установка оснащена полноценной система фильтрации. Каскад фильтров реализует три степени очистки.

Конструкция бризера

Грубый фильтр – удаление средних и крупных частиц (шерсть, пыль, пыльца растений). НЕРА-фильтр – задержание частиц размером 0,01-0,1 микрон, в том числе спор плесневых грибков и бактерий. АК-фильтр – угольная фильтрация дыма, запахов и промышленных выбросов

Бризер – оптимальное решения создания вентиляции в квартире с фильтрацией, обеспечивающее до 80-90% очистки воздушных масс от атмосферной пыли.

Кондиционеры с подачей свежего воздуха

95 % сплит-систем, представленных в продаже, работают со статическим воздухом.  В них непрерывно рециркулирует атмосфера замкнутого помещения. Типовые кондиционеры выполняют свою главную задачу и в комнате становиться прохладней. Однако свежего воздуха от их работы не прибавляется.

Производители сплит-систем предложили свой вариант решения вопроса нехватки свежего воздуха и разработали кондиционеры с подмесом воздуха извне.

Особенности конструкции сплит-системы с приточкой:

  • поступление воздуха осуществляется по трубкам-воздуховодам, идущими от внешнего блока к внутреннему;
  • на уличном корпусе предусмотрена турбина с системой фильтрации, отвечающая за подачу и чистку воздуха.

Некоторые модели вентустановок оборудованы кислородным концентратором, а уровень кислорода в помещении контролируется специальными датчиками.

Кондиционер с примесью

Кислородный концентратор пропускает уличный воздух сквозь мембранную перегородку, отделяющую кислородные молекулы от прочих газообразных веществ. В результате концентрация кислорода увеличивается

Принцип действия «сплит-системы с подмесом»:

  1. Свежий воздух посредством всасывающего вентилятора поступает по воздуховоду к испарительному (внутреннему) блоку.
  2. Уличные воздушные потоки смешиваются с комнатным воздухом.
  3. Пройдя фильтрацию и дополнительную обработку (охлаждение, нагрев) воздушные потоки поступают вовнутрь квартиры.

Несмотря на неплохую задумку технологов, такие модели климатических систем мало востребованы. Кондиционеры с приточкой громко работают и не в состоянии обеспечить полноценную вентиляцию квартиры. Кроме того, стоимость усовершенствованного оборудования на 20% превышает цену обычного кондиционера.

Приточные канальные мульти-системы

Канальная вентиляция – это комплекс воздуховодов, проложенных во всех комнатах. Сердце системы – приточное оборудование, размещенное на входе. Схема построения и работы вентиляции определяется типом вентустановки. Обозначим особенности двух наиболее экономичных и эффективных способов организации подачи воздуха: вентиляции с рекуперацией и применения VAV-агрегатов.

Принцип работы комплекса с рекуперацией

Рекуператор является составляющим элементом приточно-вытяжной установки. Теплообменник позволяет значительно снизить потребление энергоресурсов, обеспечивая передачу тепла от разогретого вытяжного воздуха холодным поступающим потокам.

Вентиляция с рекуперацией

Для функционирования рекуператора помимо приточного воздуховода требуется монтаж вытяжных каналов, что сказывается на стоимости системы. Эффективность работы некоторых теплообменников достигает 95%

В вентиляционных системах устанавливаются теплообменники двух типов: пластинчатые и роторные.

Пластинчатые рекуператоры. Конструктивно представляют собой кассету, установленную в воздуховод. Воздушные потоки «разрезаются» блоком из пластин. Теплый воздух проходит с одной стороны пластины, а холодный с другой. Вследствие теплообмена образуется конденсат, подлежащий удалению.

Особенности работы пластинчатых рекуператоров:

  • свежий приточный и отработанный воздух не перемешиваются;
  • вероятность обмерзания зимой;
  • в рекуператорах, изготовленных из паропроницаемых тонких пленок, не скапливается конденсат.

Однако срок службы такого оборудования ограничен десятью годами.

Роторные рекуператоры. Принцип перераспределения тепла базируется на вращении барабана, через который двигаются разносторонние воздушные струи. Постепенно, вращаясь в барабанной установке, отработанный воздух «делится» теплом с сектором ротора. Когда разогретый участок ротора попадает в холодный приточный поток, воздух нагревается, а ротор охлаждается.

Виды рекуператоров

Роторные рекуператоры отличаются компактными размерами и высокой энергоэффективностью. Недостаток устройства – частичное смешивание грязного и свежего воздуха. В холодное время выключение роторных моделей нежелательно

VAV-система – вентиляция по потребностям

Variable Air Volume (VAV) установка –эффективная вентиляционная система, обеспечивающая приток и подогрев воздуха с минимальным расходом энергии. Комплекс позволяет регулировать параметры и режим вентиляции для каждой комнаты отдельно.

Стандартная вентсистема подает воздух без учета времени суток, назначения помещения и количества проживающих. Производительность VAV-системы выбирается пользователем исходя из конкретных условий эксплуатации.

Пример работы VAV-вентиляции. Допустим, что комплекс с максимальной производительностью в 300 куб.м/ч обслуживает два помещения: спальню и гостиную. Если бы зимой для подогрева воздушного потока до комфортной температуры мощности калорифера не хватило, то в случае с обычной вентиляцией пришлось бы снизить суммарную производительность. Как результат, в обеих комнатах стало бы душно.

VAV-система вентиляции

Работу VAV-системы можно скорректировать: в течение дня подавать воздух в гостиную, а в ночное время – в спальню. К каждой комнате подведен отдельный выключатель вентиляции

Регулировка производительности позволяет сэкономить до 25-50% энергии по сравнению с традиционной вентиляцией. Помимо снижения счетов за электроэнергию VAV-система имеет и другие преимущества:

  • отсутствие обмерзания оборудования;
  • «отработка» выводится через имеющиеся вентканалы, поэтому не надо обустраивать сеть вытяжных воздуховодов;
  • низкая стоимость эксплуатации.

Недостаток VAV-вентиляции – высокая цена оборудования и трудности при сборке и наладке работоспособности комплекса. Проектирование и монтаж должны выполнять специалисты.

Полезное видео по теме

Технология установки приточника Aereco на эксплуатируемую оконную конструкцию:

Принцип функционирования приточной вентиляции с фильтрацией на примере бризера Тион:

Схема работы VAV-системы вентиляции в разных режимах:

При выборе способа организации воздухообмена в учет берутся многие параметры: ценовая политика оборудования, эффективность установки, особенности работы при разных погодных условиях, наличие опций фильтрации и нагрева воздушных масс. Среди множества агрегатов оптимальный баланс стоимости и качества демонстрируют бризеры, специально разработанные для бытового применения в квартире.

sovet-ingenera.com

Моя приточная домашняя система вентиляции: опыт установки

Моя приточная домашняя система вентиляции: опыт установки.

После того, как я измерил динамику уровня углекислого газа в своей кваритире, стало ясно, что нужно действовать. Было решено установить приточную пассивную систему вентиляции. Звучит сложно, но это очень просто.  Разумеется, эта система далека от того, чтобы быть энергоэффективной и использовать рекуперацию или автоматический контроль параметров. Но ее несомненные плюсы в простоте, дешевизне и, главное, эффективности. Как показали замеры уровня углекислого газа, она держит его в рамках нормы круглосуточно.

Итоговая схема моей домашней вентиляции

 Немного теории: статьи по углекислому газу:

Итак, приточная пассивная система складывается из трех звеньев: впускные клапаны во всех комнатах, дверные клапаны в межкомнатных дверях и стандартные вентиляционные отверстия в стенах в санузле и кухне. Правильно организованная приточная и межкомнатная вентиляция позволяет обеспечить постоянную циркуляцию свежего и теплого воздуха в квартире, а также его эффективный вывод через вентиляционные отверстия на кухне и в ванной.

Предварительные измерения показали, что в спальне при закрытых дверях и окнах уровень углекислого газа достигает отметки в 1500 ppm за одни час. При микровентиляции – за два часа. Это плохо. Ночью не будешь вставать проветривать каждые два часа. Кроме того, зимой иногда запотевают окна, что тоже является критерием недостаточного воздухообмена.

Один впускной клапан дает поток свежего воздуха базисно 13 м3/час при незначительном перепаде давлений и ориентировочно 21 м3/час (минимальное значение, возможно больше) для моих условий (отличная тяга). А звукоизоляция снижается всего на 6 дБ, что очень мало. Мы устанавливает три клапана, которые открыты на полную мощность, это составит 63 м3/час для квартиры. В целом, отметим, что рекомендуется поступление свежего воздуха 15 cfm = 25,5 м3/час на одного человека, находящегося в помещении, соответствует уровню концентрации CO2 в 1000 ppm.

Человек в помещении производит примерно 35.2 грамма CO2 в час, и соответственно, если комната площадью 20 м2 высотой 2.5 метра, то без хорошей вентиляции каждый час концентрация углекислого газа будет расти на 584ppm каждый час. Но так как изменения происходят очень медленно — человек к ним привыкает, и легко может не заметить



1. Вентиляционные шахты и домашняя приточная вентилияция.

Должен быть обеспечен отток воздуха. Вентиляционным отверстиям я уделил внимание еще на этапе ремонта. Они были тщательно вычищены и расширены. Старые рамки я убрал и поставил более широкие, что позволило увеличить площадь отверстия. После того как с каждой вентиляционной шахты убрал по килограмму пыли и мусора, тяга установилась приличная. К тому же у дома высокие трубы, поэтому естественная вентиляция работает отлично. Хорошо, что в моей квартире вентиляционные шахты раздельны, это повышает их эффективность. Не забывайте регулярно прочищать решетку, потому что пыль часто забивает отверстия вентиляционных решеток.

Самое главное, не стоит забывать, что работа вентиляции без нормальной работы вытяжки невозможна. Перед тем как устанавливать вентклапаны, необходимо проверить работоспособность вытяжных каналов в ванной и кухне. Для этого нужно открыть любое окно (форточку) и двери между окном и вытяжным каналом для свободного протекания воздуха. После этого приложить к вытяжной решетке лист бумаги формата А4 (альбомный), и если лист «прилипает» к решетке, то все в порядке, если нет, хозяину квартиры необходимо обратиться в ЖЭС с требованием о ремонте вытяжной системы. Только после того как заработают вытяжные каналы, можно устанавливать систему домашней вентиляции.

Если вы живете на последнем этаже, то можете столкнуться с проблемой. Дело в том, что для нормальной работы вентиляции в квартире, воздуху желательно пройти по вентканалу хотя бы около 2-х метров по вертикали. На любом другом этаже такое возможно, но на последнем такая возможность исключена - препятствием выступает чердачное помещение. В моем доме пятидесятых годов постройки  вентканалы выходят на крышу напрямую в виде трубы. Так строили почти все дома до середины ХХ века, но потом стали постепенно отходить от этого способа.



2. Впускные клапаны и домашняя приточная вентилияция.

Должен быть приток свежего воздуха. Разумеется, что лучшим способом являются открытые окна. Однако на моем районе это не всегда вариант. То стройка грохочет, то вечером на детской площадке алкоголики под белочкой кричат. Зимой тоже не всегда откроешь. Да и часто забываешь отрывать-закрывать. Функция микропроветривания не всегда помогает, так как в этом режиме тоже шумно. Поэтому я решил поставить впускные клапана приточной пассивной вентиляции.

Есть модели клапанов, меняющих свой диаметр от влажности. Суть их в том, что они открываются/закрываются автоматически в зависимости от влажности. Но не советую их использовать, так как уровень углекислого газа не зависит от влажности. Ну а модели с рекуператорами неактуальны в моей квартире с мощным отоплением.

Моя приточная домашняя система вентиляции: опыт установки
Моя приточная домашняя система вентиляции: опыт установки

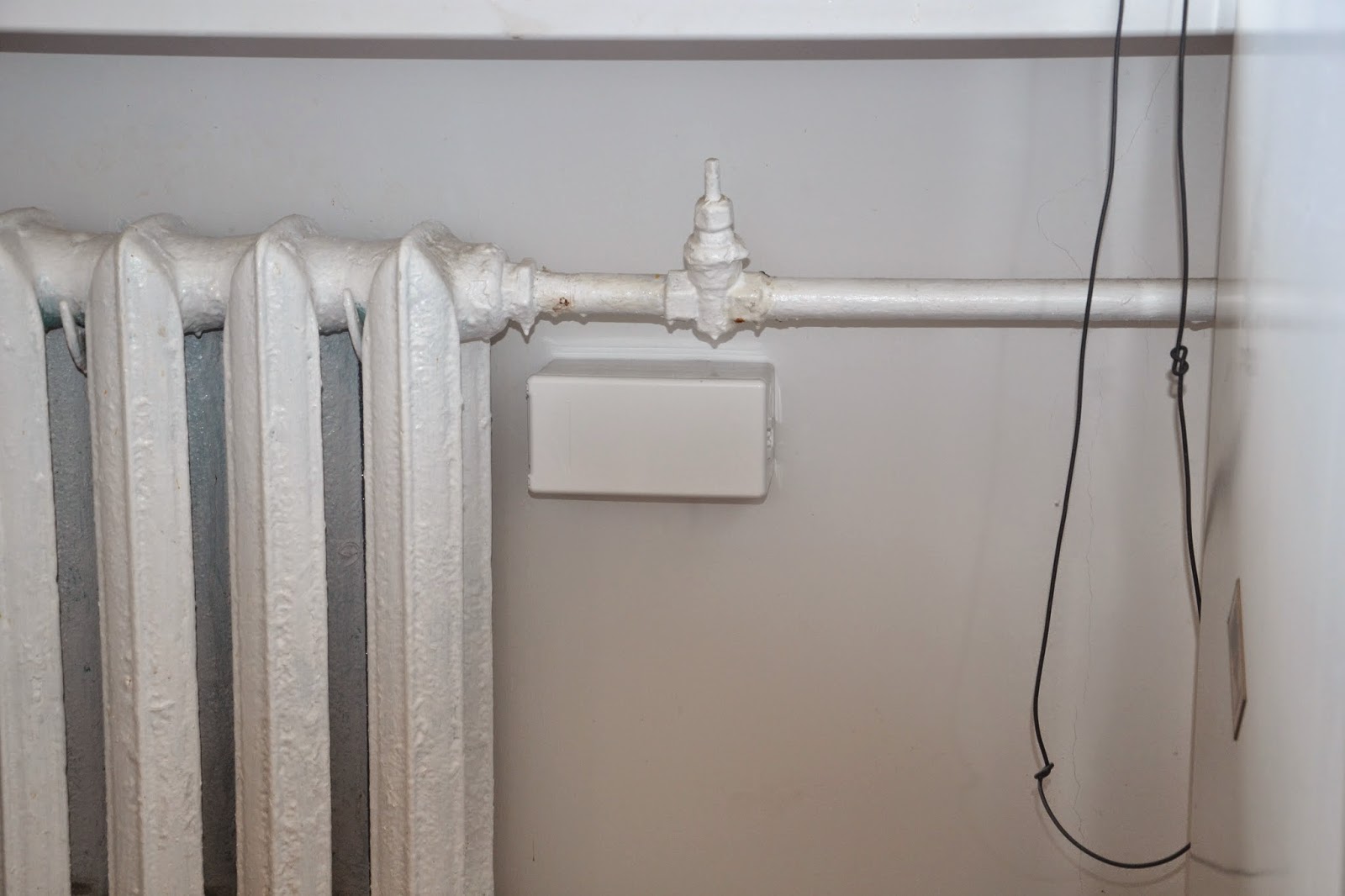

Это очень простые штуки: трубы в стене и коробочка-шумогаситель. Проверено, работает, тяга есть и шума нет. Клапан снабжен специальной трубкой, которая в процессе монтажа выводится наружу, тем самым обеспечивая подач свежего воздуха в необходимом количестве. При этом воздух проходит через специальный фильтр и шумопоглощающий элемент, после чего подогревается над батареей, поступая в комнату в оптимальной для вас интенсивности. Большой плюс в том, что воздух рассеивается и нет сквозняков.

Конечно, на рынке присутствует большое количество оконных приточных систем. Главное преимущество стеновых клапанов над оконными — это в первую очередь лучшая звукоизоляция и большая незаметность в интерьере. Да и невозможно предсказать заранее, появится ли наледь и конденсат на каком-либо конкретном оконном клапане.

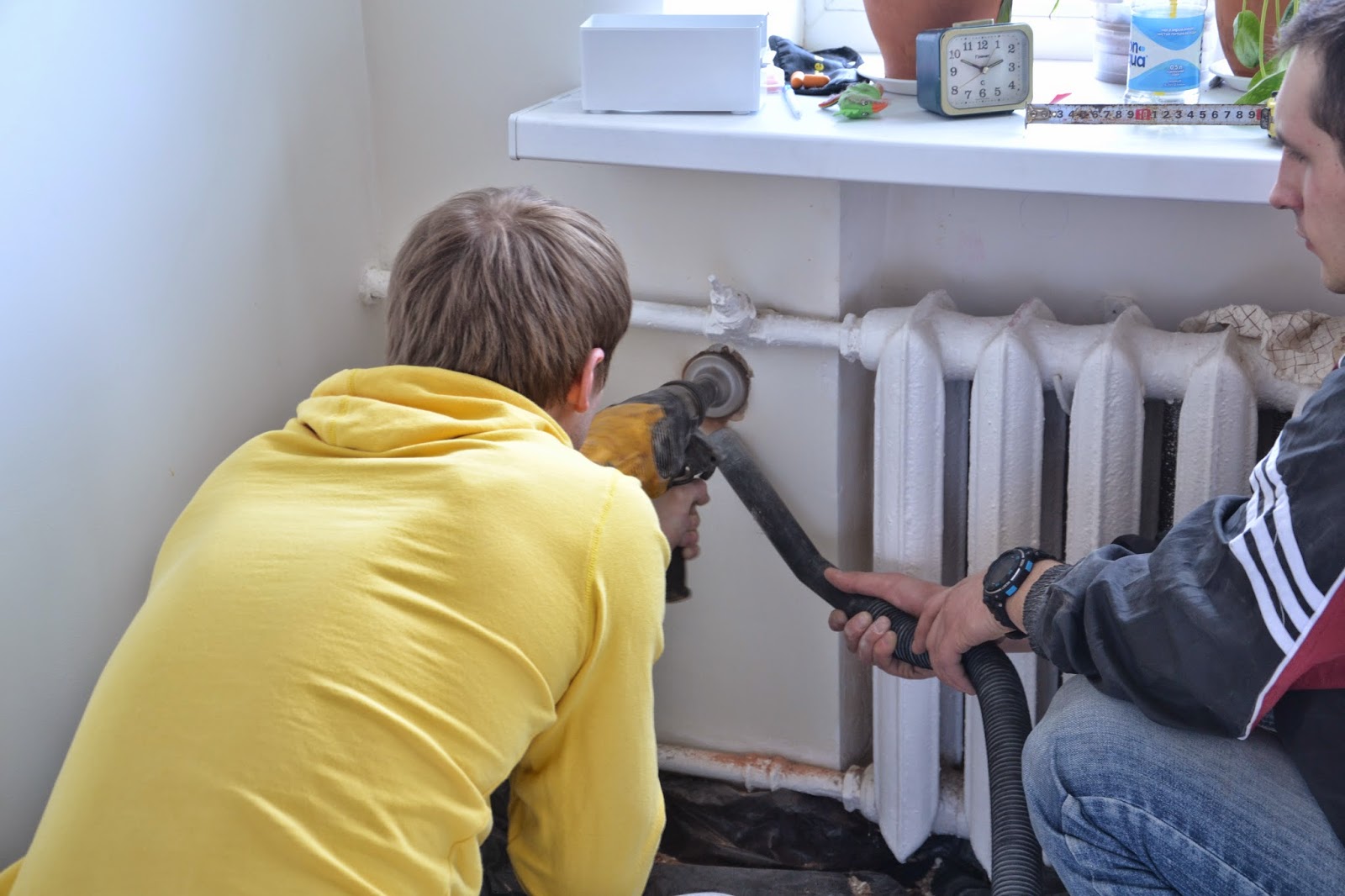

Монтаж впускных клапанов я доверил сторонним специалистам: учится сверлить стены дома полметра толщиной не было желания. Они сделали это достаточно быстро, клапана были установлены за полтора часа (фото).

Моя приточная домашняя система вентиляции: опыт установки
Моя приточная домашняя система вентиляции: опыт установки
Моя приточная домашняя система вентиляции: опыт установки



3. Межкомнатная домашняя вентилияция.

Должена сохранятся тяга при закрытых межкомнатных дверях. С советских времен было принято обрезать двери в ванных и туалетах для проветривания мест наибольшего скопления влаги. За подобное проветривание приходится расплачиваться шумом из помещений, хорошая звукоизоляция которым необходима.

Многие, например, в спальне или детской делают щель в стене между потолком и дверным проемом, либо врезают специальную решетку в двери, что популярно для санузлов. Естественная вентиляция – это верное решение и описанные способы весьма эффективны. Однако они также не лучшим образом сказываются на шумоизоляции помещения, вследствие чего наличие посторонних звуков из вне будет создавать определенные неудобства. Как результат, при закрытых дверях свежий воздух беспрепятственно поступает в комнату, а наличие специальных клапанов заглушает шум, тем самым охраняя ваше спокойствие. Поэтому решением этой проблемы будут дверные шумоизолирующие вентклапаны с декоративными решетками. Таким образом, шум льющейся воды (и прочих звуков) практически не слышен в других комнатах, а помещение постоянно проветривается.

Так как компания, которая мне сверлила стены, начала мутить насчет дверных клапанов (ой вроде были, уже нет, через день будут и прочими сказками), было принято решение сделать дверные клапана самостоятельно. Стоимость трех клапанов составила всего 200.000. Это цена решеток и насадки на перфораток «коронка» для высверливания отверстий правильной формы. Шумогаситель изготовлен из полосок пористого пластики и пенопласта. Установил клапана я сам, это оказалось очень легко. И закрыл их декоративными решетками. Проверил тягу – есть хорошая тяга при закрытых дверях. Шумоизоляция работает, громкость не повысилась. Отлично!

Моя приточная домашняя система вентиляции: опыт установки
Моя приточная домашняя система вентиляции: опыт установки



Заключение.

Приточная система вентиляции – это простое, дешевое и эффективное решение для квартир. При этом все компоненты можно купить (в Беларуси их продают по завышенным в два-три раза ценам) и установить самостоятельно. Финальная проверка уровня углекислого газа показала, что уровень углекислого газа в спальне не превышает 1200 утром при закрытых окнах и дверях. Это достаточно хороший (хоть и не идеальный) результат. О зимнем тестировании отпишу позже. В целом, я доволен домашней вентиляцией))

www.beloveshkin.com

герметический, стеновой, электрический, воздушный, обратный, для стен, канализации, бани, видео-инструкция по монтажу своими руками, фото и цена

Современные квартиры и дома являются герметичными конструкциями, поэтому нуждаются в эффективной вентиляции. Обязательным ее элементом являются вентиляционные клапана, которые пропускают воздушные массы только в одну сторону. Чаще всего в системах воздухообмена встречается вентиляционный клапан для стен, который может быть входным или обратным.

Вентиляционный вытяжной клапан

Вентиляционный вытяжной клапан

В данной статье мы подробно ознакомимся с предназначением таких клапанов, рассмотрим различные их виды, особенности и процесс монтажа.

Предназначение

Вентиляционный воздушный клапан выполняет сразу несколько важных функций:

  • Обеспечивает правильное и бесперебойное функционирование системы воздухообмена.
  • Регулирует подачу воздуха и режимы работы вентиляции.
  • Как уже было сказано выше, предотвращает движение воздушных масс в обратном направлении или полностью перекрывает вентиляционное отверстие.
  • Обеспечивает баланс между приточным и вытяжным потоком воздуха.
  • Является защитой от проникновения уличного шума в помещение.

Кроме того, на сегодняшний день существую конструкции, которые  помимо вышеперечисленных, выполняю еще и противопожарную функцию. Таким образом, данное устройство является важным элементом вентиляции.

Вентиляционный приточный клапан

Вентиляционный приточный клапан

Виды клапанов

На сегодняшний день существует довольно много видов всевозможных вентиляционных клапанов. В первую очередь они различаются по своему предназначению:

Приточные Используются для подсоса воздуха в помещение. Могут регулировать поток входящих воздушных масс как в ручном, так и автоматическом режиме. Кроме того, они могут прекратить функционирование вентиляционной системы, так как при полном перекрытии клапан герметический.
Вытяжные Обеспечивают вывод воздуха из помещения наружу. Основная их задача заключается в предотвращении движения воздушных масс в обратную сторону, что может произойти по причине различных атмосферных явлений. Кроме того, устройства предотвращают проникновение в помещение насекомых, пуха, и прочего мусора.
Оконные Устанавливаются на пластиковые окна и обеспечивают автоматическое проветривание.

Обратите внимание! Вентиляционными называют еще и клапана для канализации, однако, к воздухообмену в помещениях они не имеют значения и предназначены для компенсации давления в системе.

Вентиляционный канализационный клапан

Вентиляционный канализационный клапан

Кроме того, данные изделия различаются по своей форме.

Они могут быть:

  • Круглыми;
  • Квадратными или прямоугольными.

В зависимости от своего устройства, они бывают электрическими или ручными. Электрический клапан работает совместно с другим вентиляционным оборудованием и автоматически регулирует воздушный поток.

Устройство клапанов

Приточный настенный

Устройство приточного клапана

Устройство приточного клапана

Стеновой приточный клапан является наиболее распространенной конструкцией (узнайте здесь, как обустраивается вентиляция котельной частного дома).

Он состоит из следующих элементов:

  • Труба – длина немного больше толщины стены.
  • Наружная решетка – задерживает крупный мусор.
  • Шумоизоляционный материал – располагается внутри трубы.
  • Фильтр – предотвращает проникновение пыли и другого мелкого мусора.
  • Подвижный элемент – регулирует интенсивность потока воздуха и при необходимости перекрывает системы.
  • Переключатель – предназначен для управления подвижным элементом.
  • Крышка оголовка – придает конструкции декоративный вид и защищает о механических повреждений.

Такая конструкция обладает рядом преимуществ, таких как:

  • Простота монтажа;
  • Внешний вид устройства не портит дизайн интерьера;
  • Удобство эксплуатации;
  • Эффективность;
  • Возможность установки своими руками даже после выполнения отделки помещения.

Совет! Если устройство расположить вблизи батареи отопления, то поступающий воздух будет сразу же нагреваться.

КИВ 125

КИВ 125

Примером таких моделей являются:

  • КПВ 125;
  • КИВ-125 и др.

Устройство электрических клапанов более сложное, так как они имеют датчики и электрический привод. Однако, принцип их работы остается тем же. Цена автоматических устройств, конечно же, выше механических.

Простой вытяжной клапан

Простой вытяжной клапан

Вытяжной

Вытяжной клапан, как правило, имеет более простую конструкцию, чем приточный и состоит всего из трех элементов:

  • Неподвижная часть в виде решетки – может быть квадратной или прямоугольной. Основное ее назначение заключается в придании конструкции декоративного вида, а также защите заслонки от механического повреждения.
  • Подвижная часть (заслонка) – представляет собой круглый или квадратный лепесток, который может открываться только в одну сторону.
  • Фланец — предназначен для соединения устройства с вентиляционным каналом – всегда имеет круглую форму.

Обратите внимание! Если выбирается клапан для бани, необходимо уделить внимание материалу, из которого он сделан, так как устройство должно выдерживать воздействие высокой температуры и повышенной влажности. Поэтому нельзя устанавливать пластиковые изделия.

Монтаж следует осуществлять осторожно, чтобы не повредить заслонку, а также, чтобы в конструкцию не попал строительный мусор. В противном случае устройство не будет работать как положено.

К примеру, заслонка может быть всегда открытой. Поэтому после установки, обязательно нужно проверить работоспособность изделия.

Схема оконного клапана

Схема оконного клапана

Оконный

Данный клапан представляет собой конструкцию, которая встраивается в оконный профиль. Его устройство достаточно простое, однако, эффективность от этого не страдает.

Единственным недостатком можно назвать отсутствие фильтрации, но, так как щель сама по себе достаточно узкая, через нее не может проникнуть мусор с улицы. При необходимости, щель можно перекрыть или отрегулировать интенсивность потока при помощи специальной ручки.

Оконные клапана поставляются вместе с окном. Поэтому на их наличие следует обращать внимание при выборе стеклопакетов. Правда, существуют модели, которые монтируются на уже установленные пластиковые окна.

Обратите внимание! Существуют модели, которые не позволяют регулировать воздушный поток, а лишь ограничивают его при сильных порывах ветра. Конечно же, лучше, когда имеется функция управления притоком. Поэтому на данный момент необходимо обращать внимание при выборе изделия.

Схема расположения приточного клапана

Схема расположения приточного клапана

Установка вентиляционных клапанов

Приточный

Прежде чем приступить к монтажу приточного клапана, необходимо определиться с местом его расположения. Для этого предварительно должна быть составлена схема вентиляционной системы, в соответствии с определенными правилами. Лучше всего доверить работу над такой схемой специалистам.

Дальнейшая же инструкция по монтажу выглядит следующим образом:

  • В первую очередь надо измерить толщину стены и приобрести изделие подходящей длины. В продаже можно найти устройства с трубой от 0,4 до 1 м.
  • После того как место расположения устройства будет определено, нужно пробурить отверстие в стене. Диаметр должен иметь небольшой запас, чтобы труба могла свободно пройти в отверстие.
  • После установки трубы все щели необходимо запенить, чтобы стыки были герметичными.
  • Затем снаружи устанавливается защитная решетка, а внутри монтируется сам клапан, в соответствии с инструкцией от производителя.
На фото - решетка с наружной стороны

На фото — решетка с наружной стороны

Обратите внимание! Чтобы осадки и влага не проникали внутрь конструкции, снаружи над решеткой следует установить дождеотбойник.

Вытяжной

Монтаж вытяжного клапана подразумевает наличие вентиляционных каналов, которые могут располагаться в стене или в перекрытии.

Обычно вытяжные отверстия с клапанами устанавливают в технических помещениях:

  • На кухне;
  • В туалете;
  • В санузле и т.д.

Наличие в этих помещениях вытяжных элементов достаточно, чтобы обмен воздуха осуществлялся во всех помещениях, так как его циркуляция происходит через щели в дверях.

Весь монтаж сводится к соединению конструкции с этими каналами. Как правило, элементы соединяются фланцевым способом. После того как сам клапан будет соединен, на стену или потолок накладывается верхняя решетка, которая чаще всего крепится к поверхности при помощи саморезов.

Вот, пожалуй, и все основные моменты, которые необходимо знать о вентиляционных клапанах при обустройстве системы.

Вывод

Клапана являются важным элементом вентиляционных систем, позволяющим регулировать их работу. Вентиляционные клапана могут устанавливаться как на приточные, так и вытяжные отверстия. Причем  обратный вентиляционный клапан и вытяжной выполняют разные функции, поэтому работают в системе совместно.

Из видео в этой статье можно подчерпнуть некоторую дополнительную информацию по данной теме.

gidroguru.com

Естественная вентиляция – принцип работы, виды, преимущества

ПОДЕЛИТЕСЬВ СОЦСЕТЯХ

Замечено, что от словосочетания «естественная вентиляция» большинство молодых специалистов-строителей сразу только отмахивается, так как в их коллективной голове возникают образы вентиляторов, рекуператоров, всевозможных приточных и обратных клапанов и прочих деталей, которыми насыщена любая схема механической вентиляции. Проблема в том, что сравнительно молодые, но достаточно опытные прорабы уже редко встречают эту самую естественную вентиляцию зданий в качестве образца (большинство из них являются самоучками).

Правильное обустройство естественной вентиляции — простой способ обеспечения здорового микроклимата в доме

Преимущества и недостатки естественной вентиляции

И естественная, и искусственная вентиляция обладают как достоинствами, так и недостатками. Чтобы понять, почему при монтаже своими руками следует предпочесть естественную вентиляцию механической, необходимо подробно рассмотреть принцип устройства первой.

Вплоть до 90-х годов устройство вентиляции в жилых домах было естественным, но большинство толком этого не застало: модой на пластиковые окна, всевозможные утеплители и элементы «умного дома» схема естественной вентиляции была вытеснена на периферию, где и так десятилетиями строили по старинке.

Принцип естественной вентиляции частного дома

Интересно! Естественная вентиляция – это вентиляционная система, в которой отсутствует принудительная движущая сила: вентилятор или другое механическое устройство. Воздушная тяга при такой схеме возникает за счёт перепада давления, а рабочий принцип естественной вентиляции основан на разнице температурных показателей в здании и на улице. Чем значительнее эта разница – тем лучше обеспечивается воздухообмен в помещениях.

Деревянные окна слегка сквозили, полусантиметровая щель под дверью обеспечивала естественную тягу. Необходимые 30 м3/час в сутки обеспечивались сами собой, так что скорее изыскивали способ уменьшить неизбежно возникающие при естественной приточной вентиляции сквозняки.

Для естественной циркуляции воздуха герметичные рамы окон следует оборудовать вентиляционным клапаном

Плюсы правильно организованной естественной вентиляции очевидны: она не требует особых затрат, работает сама по себе и смягчает температурный режим в помещении. Минусов тоже хватает: старая вентиляция была обеспечена старыми технологиями. Сейчас, особенно при стремлении сделать всё своими руками, нужно аккуратно просчитывать воздушный поток, иначе можно впасть в экстремум: сквозняки или недостаток кислорода будут обеспечены.

Считается, что подобные работы должен делать мастер. Но дешевизна естественной вентиляции по сравнению с искусственной позволяет наладить её самостоятельно. В случае ошибки исправить её будет в разы проще и дешевле.

Правильно организованная естественная вентиляция не требует особых затрат, работает сама по себе и смягчает температурный режим в помещении

Виды естественной вентиляции

По принципу устройства естественная вентиляция делится на два основных типа:

  1. Бесканальная естественная вентиляция.
  2. Канальная естественная вентиляция.

К бесканальной вентиляции относится проветривание помещений, осуществляемое вручную: поступление свежего воздуха происходит через открытые форточки или окна в комнатах и на кухне, а удаление отработанных воздушных масс – через вытяжные решётки на кухне и в санузлах.

Проветривание через открытые окна — самый простой способ обеспечить естественную вентиляцию помещений

Важно! Сделать расчёт естественной вентиляции возможно только при реализации её системы канальным способом.

Для устройства естественной вентиляции канального типа необходимо сделать в стенах и перекрытиях систему воздуховодов. Расчёт схемы и её монтаж вполне осуществим своими руками.

Вентиляционный клапан, встроенный в наружную стену, достаточно просто установить самостоятельно

Естественная вентиляция: принципы расчета

При желании сделать вентиляционную систему в доме своими руками необходимо сделать несложный расчет естественной вентиляции. Знания СНиПов не требуется – достаточно азов арифметики и нескольких базовых констант.

Полезный совет! Интенсивность воздухообмена регламентируют пять СНиПов, общих для всей российской территории, и ещё достаточное количество региональных нормативов. Но для расчёта естественной тяги вентиляции в частном здании можно обойтись и без них.

Схема движения воздуха при естественной вентиляции, организованной бесканальным способом

Нужно знать, что нормой считается приток в 30 м3/час на человека, плюс ещё 30 «просто так» для кухни. Поэтому нет смысла думать о площади и планировке здания, если это частный дом. В зависимости от широты нормативную тягу можно принять равной 20 м3/час для севера до 40 м3/час на юге. На севере воздух существенно плотнее и холоднее, поэтому излишне нагружать отопление интенсивным воздухообменом нежелательно. На юге плотность воздуха ниже, а метаболизм человека быстрее. Все двери должны иметь внизу щель от 1 до 2 см соответственно.

Условно все помещения делятся на «грязные» – это кухня и санузел в первую очередь, затем хозяйственные комнаты, кладовки, утеплённые подвалы и капитальные чердаки. «Чистые» – это все жилые помещения.

Для обустройства естественной вентиляции канального типа необходимо сделать в стенах и перекрытиях систему воздуховодов

Если обсуждать вопрос как сделать естественную вентиляцию совсем кратко, то принципы весьма просты. Из грязных помещений воздух удаляется при помощи вытяжки. В чистых же оборудуют приток, но ни в коем случае не устанавливают вытяжку: это только обеспечит сквозняк и большую потерю тепла в холодное время года. Воздух должен пройти сквозь все помещения в здании общим потоком (или несколькими «параллельными»).

Если в гараже часто ведутся какие-либо работы, то там необходим как приток, так и вытяжка. И не стоит забывать о «хоботе» для выхлопной трубы с выходом на улицу.

Воздух, поступающий через окна и двери, удаляется через вытяжные каналы естественным способом

«Грязные» помещения

Вытяжная естественная вентиляция на кухне и в санузле должна быть более мощной из-за запахов, к тому же эти помещения всегда располагают как можно дальше от жилых. То есть, в любом случае как минимум необходимо оборудовать вертикальные каналы и для кухни, и для санузла, и чем они будут выше, тем лучше. В 99% случаев типовые планировки частных домов уже обкатаны по самой удобной схеме: все каналы каждого помещения сведены в одну общую шахту, размещённую посреди здания. Это не только позволит уменьшит потерю доступной площади, но и шахта будет выходить в наивысшей точке крыши, а высота обеспечит качество тяги. Дополнительный плюс: не нужно будет делать слишком высокие трубы на крыше – это облегчит их обслуживание.

Санузлы особенно нуждаются в правильно организованной вентиляции

Если дом кирпичный, то есть ещё более логичный и дешёвый вариант: сама шахта и является каналом/каналами. А если дом каркасный, деревянный или его просто реконструируют (то есть, кирпичную шахту посреди здания не сделать без полного «разгрома»), то обычно используют пластиковые трубы из поливинилхлорида или канализационные. Разницы никакой, так как температурный режим труб будет почти естественным.

Выведенная на крышу здания шахта-труба обязательно обшивается с утеплителем. Это не даст трубе разрушаться из-за перепадов температуры – вытяжка с кухни в любом случае будет иметь значительную разницу с внешней атмосферой, причем расширяться будет именно внутренняя поверхность шахты. Заодно это значительно уменьшит количество конденсата. Сверху трубы необходимо сделать колпак для защиты от снега и дождя.

Вытяжную трубу выводят на крышу здания и накрывают колпаком во избежание попадания осадков

Если дом невысок или находится в южных широтах, то тяга может быть недостаточной. При разных погодных условиях может возникнуть эффект обратной тяги, тогда наличие настоящего камина или даже водонагревателя со своим встроенным отводом может привести к пренеприятным последствиям. В таком случае устанавливаются вентиляторы на выходы каналов, которые будут включаться при использовании вытяжки на кухне, водонагревателя или камина.

«Чистые» помещения

В жилых помещениях требуется устанавливать только приточные клапаны, да и то не всегда. Воздух должен идти от входного клапана естественной вентиляции до двери, но не циркулировать внутри комнаты – вытяжку ставить нельзя, так как она обеспечит постоянный, но незаметный сквозняк.

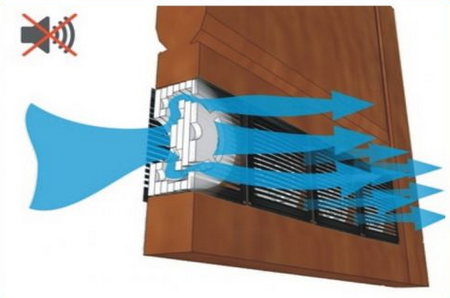

Для организации естественной вентиляции межкомнатные двери оборудуют вентиляционными решетками

В первую очередь, необходимо обратить внимание на окна и форточки – это основной естественный приток воздуха. Классические деревянные окна и при закрытых форточках пропускают от половины до нормы объёма воздуха каждое. Но современные рамы пропитывают противопожарным составом и многократно покрывают или даже выдерживают в лаке. Современный состав резины и жестяная обивка под стекла превращают такие окна почти в пластиковый стеклопакет – полная температурная и звуковая изоляция. Остается использовать форточки.

Рекуператор, встроенный в оконную раму, зимой обеспечит поступление теплого воздуха естественным способом

Но форточки дают слишком большую потерю тепла и слишком дискретно регулируются щеколдой с засечками. Поэтому существуют рамы, в которые вставляют проветриватели, позволяющие воздуху проходить через систему микроканалов, почти как в рекуператоре, что даёт постоянный поток воздуха с приростом температуры на 20°С.

Однако, если хочется более точного (в 10-20 раз) регулирования входящего потока воздуха, под потолком во внешней стене можно установить клапаны для приточного потока. В старых моделях их снабжают крышкой с виньером, а в новых используют уже привычные шторки-жалюзи. Их удобство в том, что в отличие от форточек, на каждом из клапанов можно один раз установить необходимый минимальный зазор, после чего форточка потребуется только в особенно жаркий день.

На вентиляционном клапане можно установить необходимый зазор, чтобы регулировать поток воздуха

Гараж, подвал и спецпомещения

Гараж отличается обилием слишком резких запахов, если его использовать регулярно. По идее хорошо бы оборудовать его принудительной вытяжкой, но если температура внутри совершенно не важна, то вполне можно установить и естественную.

Статья по теме:

У одной из стен делаем несколько отверстий на высоте 30-50 см под уровнем потолка для входных клапанов со шторками. С противоположной стороны устанавливается один или несколько выходных клапанов, естественно, тоже сверху.

Если естественной тяги недостаточно для обеспечения вентиляции, то её можно усилить принудительно с помощью вентиляторов, встроенных в воздуховод

Приточные клапаны расположены сверху, поэтому внутри помещения гаража устанавливаем к ним трубы-каналы вертикально вниз, причем внутрь трубы неплохо бы набить стекловаты. Конечно же, это «рекуператор» времен динозавров, но зимой, осенью и весной несколько дополнительных градусов температуры воздуха могут обеспечить быстрый прогрев двигателя и незамерзание замков.

Обратные клапаны для естественной вентиляции устроены чуть сложнее классических: к ним тоже полезно подсоединить короткую трубу вниз (20-30 см будет достаточно) и внизу вставить кран для слива. Зимой при активной работе в гараже внутри будет быстро набираться конденсат.

Демпфер для естественной вентиляции оборудован обратным клапаном, чтобы регулировать направление потока воздуха

С камином и водонагревом все просто – холодный уличный воздух подводится снизу под сам камин к пламени. Это улучшит приток кислорода к пламени и обеспечит прекрасную тягу. С вонограгревом тоже просто: труба от приточного клапана должна тянуться в дальний угол от бака и выпускать воздух у самого пола – нет смысла отнимать тепло у водонагрева.

Подвал может быть как техническим (мастерская), так и «пищевым». Мастерскую логично «оформлять» как гараж, а погреб для продуктов должен быть прохладным, но сухим. Для этого входные клапаны вставляются в пол первого этажа за решеткой – тёплый воздух жилого помещения обеспечит температуру в погребе всего на 3-5 градусов ниже.

Для вентиляции подвала можно установить вентиляционные решетки в пол первого этажа

Как видно из вышеизложенного, ничего в принципе сложного в устройстве естественной вентиляции своими руками нет. Из всего активного оборудования в отдельных случаях потребуется только вентилятор. Но есть и ещё одна маленькая хитрость, естественная для кирпичной шахты, но которую придется сделать в деревянном или каркасном здании: если все трубы изо всех помещений свести для «выхлопа» воедино, то общая разница давлений внутренней и внешней атмосферы будет больше, что даст ещё немного дополнительной тяги.

ОЦЕНИТЕМАТЕРИАЛ Загрузка... ПОДЕЛИТЕСЬВ СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

remoo.ru

Приточный клапан в стену - сферы применения и особенности

В современных квартирах и домах все чаще используются герметичные окна и двери. Цель их применения проста – уменьшить потери тепла и затраты на отопление в зимний период. Но, наряду с этими позитивными особенностями, существуют и недостатки – не пропуская тепло, такие конструкции также и не пропускают воздух для проветривания помещения. Решение проблемы – устройство вентиляции. Один из доступных и недорогих вариантов, который в состоянии уменьшить проблему – нужно установить механический или автоматический приточный клапан в стену своими руками или заказать его устройство в специализированной фирме.Вентиляционный клапан в стене в состоянии обеспечить комнату в квартире или доме достаточным количеством свежего воздуха для дыхания человека и других нужд. Это недорогое и относительно простое в установке устройство, которое позволит не только подать свежий воздух, но и понизить уровень влажности в комнате, чтобы исключить запотевание окон и образование грибка на стенах.

Функции клапана

Клапан приточной вентиляции в стене выполняет те же функции, что и другая механическая или естественная вентиляционная система. Он призван обеспечить нормативный воздухообмен в помещении. Стеновой вентиляционный клапан выпускается нескольких разновидностей, но чаще всего он используется для подачи воздуха, а вытяжка осуществляется другими системами. Все оборудование должно рассчитываться в комплексе. Иначе оно не сможет правильно работать.

Благодаря работе этого вентиляционного устройства достигается:

  • происходит воздухообмен не только в самом помещении, но и во всей квартире или доме;
  • наружный воздух, поступающий через вентиляционное устройство, уменьшает относительную влажность внутреннего зимой; это сдвигает точку росы в такую зону, что влага не конденсируется на окнах и стенах;
  • не возникают проблемы с газовым оборудованием, для работы которого требуется кислород (с открытой горелкой).

Стеновой клапан приточной вентиляции подбирают по тем же принципам, что и аналогичные системы. Для этого необходим расчет и использование нормативной литературы.

Принципы расчета

Для выбора изделия необходим расчет. Хотя производительность бытовых клапанов в стену существенно не отличается в зависимости от модели, но все же стоит провести выбор технически правильно. Для этого проводят ряд простых шагов:

  • стеновой приточный вентиляционный клапан устанавливается в каждую комнату, где требуется вентиляция, поэтому для начала работ необходимо узнать площадь, высоту и объем каждого помещения;
  • далее уточняют нормативные значения для количества подаваемого и вытяжного воздуха в м3 в час (м3/ч) или в виде кратности воздухообмена (сколько раз за час воздух должен полностью поменяться) для каждой комнаты, они указаны в СНиП и других документах; некоторые из них указаны ниже;
  • на основании объема и нормативного воздухообмена вычисляют требуемую производительность устройства;
  • из каталога производителя выбирают наиболее близкий по пропускаемому количеству воздуха приточный или приточно-вытяжной клапан в стену.

Важный нюанс: если агрегат не оснащен электродвигателем, то его производительность зависит не только от его характеристик, но и от состояния вытяжной системы. Изделие в состоянии подать столько воздуха, сколько его удалится вытяжкой.

В таком случае приточные вентиляционные клапаны в стену выбираются исходя из разности давлений, которую в состоянии создать вытяжная система. Для обычной естественной вытяжки, с использованием каналов в стенах, перепад давления редко превышает 10 Па. Исходя из этого значения и рассчитывают производительность выбираемого устройства. Обычно, график зависимости количества подаваемого воздуха от давления указывается в документации.

Нормативные значения подачи и вытяжки для некоторых помещений

Какие нормы по воздухообмену используются при расчете вентиляции в стене квартиры с приточным клапаном? Они отличаются для разных комнат в зависимости от их назначения и количества находящихся людей. Рекомендуется принимать такие значения, если устраивается стеновой приточный клапан своими руками:

  • коттеджи и индивидуальные жилые дома – не меньше 30 м3/ч на человека или кратностью 1 в час;
  • квартиры в многоэтажных домах – выше 3 м3/ч на 1 м2;
  • общественные сооружения – кратностью 2 в час или от 20 м3/ч на человека.

Указаны минимальные значения.

Виды стеновых вентиляционных клапанов

Сравнение приточных клапанов в стену начинают с обзора существующих на рынке типов. Все устройства разделяют на три большие группы:

  1. Приточные.
  2. Вытяжные.
  3. Приточно-вытяжные.

Вытяжные применяются очень редко и не целесообразно их устанавливать в квартирах или домах. Приточные чаще всего применяются для бытовых объектов. Это связано с их доступностью и простотой установки. Они только подают свежий воздух, а для вытяжки используется другое оборудование. К этому виду относится и приточный клапан в стену с подогревом, в таком случае свежий воздух зимой нагревается для комфортной температуры электрообогревателем.Самые функциональные – приточно-вытяжные. Для них нет необходимости устраивать дополнительные системы, и подача и удаление загрязненного воздуха выполняется одним устройством в стене. Функционально они изготовляются или для одновременной работы на приток и вытяжку, или для поочередной. В приточно-вытяжных устройствах применяется электропривод.

Часто в приточно-вытяжных клапанах используется рекуператор, в котором тепло от удаляемого воздуха возвращается в помещение. Такие модели дороже, но позволяют экономить энергоресурсы. Стеновые клапаны изготовляются в основном диаметром от 80 до 160 мм. Пропорционально разделяется и их производительность от 10 до 40–50 м3/ч.

Большинство приточных клапанов механические, когда регуляция и включение происходит или включением мотора, или ручным перекрытием клапана или решетки. К этому типу относится оборудование компаний Flakt Woods, Helios, Вентс, Maico, Vortice, Домвент. Но компания Aereco выпускает также и гигромеханические приборы, регуляция в которых происходит в зависимости от уровня влажности в помещении: при ее повышении производительность клапана увеличивается.

Особенности установки

Установка приточного клапана в стене – относительно простой процесс, но требует знаний, навыков и инструмента. Для работы необходима установка алмазного бурения или перфоратор. Во втором случае трудно изготовить идеальное отверстие, но монтаж возможен и своими руками. Технология установки немного отличается для каждой модели устройства, но общие принципы и этапы одинаковы:

  1. В первую очередь определяют место монтажа. Желательно разместить устройство недалеко от радиатора. Оптимально – рядом с окном на уровне его верха на высоте около 2 м от пола.
  2. В намеченном месте определяется круг под будущее отверстие диаметром на несколько миллиметров больше вентиляционного патрубка.
  3. Бурение проводят алмазным буром под уклоном к улице в 2,0–5,0 градусов, для того чтобы в случае необходимости конденсат стекал наружу.
  4. Круглая часть устройства вставляется в образованный канал с учетом наружной и внутренней стороны. Щель между трубой и стеной закрывается силиконовым герметиком.
  5. Монтируются внутренняя и наружная решетка, при необходимости прибор подключается к электросети.

Стеновой проветриватель готов к эксплуатации.

Сравнение стеновых и оконных приточных устройств

Кроме стеновых, на рынке представлены и оконные приточные устройства. Они разработаны для одинаковых целей и выполняют одни и те же функции, но отличаются техническими характеристиками и особенностями монтажа. Какой приточный клапан лучше оконный или стеновой? Для ответа рассмотрим разницу между ними:

  • Монтаж. Для установки проветривателя в окно требуется меньше трудозатрат и нет необходимости применения габаритного оборудования для сверления отверстий.
  • Производительность. Продуктивность и оконных и стеновых устройств сравнима между собой. Но с учетом того, что площадь отверстия, которое можно устроить в оконной раме обычно меньше, чем в стене, стеновые агрегаты предпочтительнее для больших помещений.
  • Цена. Изделия для окон чаще дешевле стеновых аналогов.
  • Возможность подогрева и рекуперации. Не производится оконных устройств с подогревом приточного воздуха или с рекуперацией. Это доступно только для стеновых моделей.

Стеновые клапаны обладают большей продуктивностью, возможностью нагрева воздуха и рекуперации, но существенно дороже в монтаже. Также их установка – довольно грязный процесс, после которого может потребоваться косметический ремонт. Оба устройства выполняют свою функцию, а выбор зависит от особенностей помещения и возможностей владельца.

Видео об одной из моделей приточных клапанов – КПВ 125 (КИВ 125):

stroymasterok.com

Вентиляционный клапан в стене: модели и установка

Как избежать конденсации воды на окнах и стенах квартир с герметичными окнами? Нужно уменьшить уровень влажности воздуха. Вентиляционный клапан в стене – один из способов добиться этого. Поступающего через него количество воздуха, достаточно для регулирования влагосодержания внутреннего воздуха.

Вентиляционный клапан в стене - приточный клапан Fläkt Woods.

С распространением герметичных окон и дверей появились проблемы с вентиляцией в помещениях. При использовании деревянных рам проветривание происходит путем инфильтрации через щели и неплотности, это недостаточно для подачи расчетного количества приточного воздуха, но позволяет избежать повышения влажности и конденсации ее на поверхностях.

Современные системы из ПВХ не позволяют осуществлять микропроветривание таким способом. При герметично закрытых окнах в помещении с людьми начинает повышаться уровень относительной влажности и углекислого газа. Это отрицательно сказывается на самочувствии и приводит к оседанию конденсата на окнах и стенах в холодный период. Одно из решений для организации притока – вентиляционный клапан в стене.

Воздухообмен в помещении

В зависимости от вида помещений и количества людей, которые постоянно в них находятся, меняется и потребность в приточном воздухе. Для жилых помещений в домах и квартирах необходимо обеспечить такой воздухообмен:

  • частные дома – кратность воздухообмена от 1 в час, или от 30 м3/ч на человека;
  • квартиры – от 3 м3/ч на 1 м2 площади;
  • общественные здания – кратность воздухообмена от 2 в час, или от 20 м3/ч на человека.

Количество воздуха устанавливается расчетом для каждого помещения.

Движение воздуха в помещении.

Движение воздуха в помещении.

Нужный приток обеспечивают установками, вентиляторами, или естественным способом, за счет разницы давлений. Для этих целей устанавливают в стену вентиляционные клапаны, монтируют проветриватели и вытяжные шахты.

Принцип действия вентиляционного клапана

Вентиляционный прибор стенового монтажа устанавливают для подачи притока воздуха при отсутствии других устройств. Это недорогой способ понизить влажность и избежать запотевания окон, грибка на стенах. Не всегда получается только одним клапаном обеспечить вентиляцию, но он помогает поддерживать минимальный воздухообмен.

Вентиляционное устройство Вентс.

Вентиляционное устройство Вентс.

Клапан устанавливается в наружную стену с таким расчетом, чтобы поток воздуха проходил через жилые помещения и покидал здание через вентиляционные каналы или вытяжную систему. В нем нет электропривода, движение происходит из-за разницы атмосферного и внутреннего давления. Производительность изделия зависит от погодных условий, этажа, состояния вытяжной системы.Каждая модель оснащается заборными и раздающими устройствами, фильтрами, сопротивления в которых уменьшают производительность.

Перепад давления индивидуален для каждого здания и климата, и определить точное значение производительности вентиляционных устройств естественного типа сложно. При хорошей вытяжной системе и нормальных атмосферных условиях устройства подбираются с учетом перепада давления в 10 Па. При тех же условиях сравниваем работу разных вентиляционных клапанов. Показатели прибора определяем по графику производительности.

Обратите внимание: некоторые производители могут указывать расход воздуха при разнице давлений, которое редко достижимо в жилье.

Производители и модели устройств

При выборе вентиляционного клапана для стены нужно знать его характеристики:

  • производительность;
  • максимальная и минимальная толщина стены;
  • диаметр отверстия для установки трубы;
  • принцип регулирования.

Модели вентиляционных устройств для стен, представленные на рынке отличаются кроме основных параметров ещё и наличием фильтра, шумоглушителя, типом регуляции.

Таблица возможных моделей вентиляционных устройств

Производитель вентиляционного клапана Марка Тип Производительность при 10 Па Диаметр отверстия Толщина стены
Flakt Woods RIV механический 9 80 400
KIV 125 механический 30 125 400
Вентс ПС 100 механический 25 100 500
Aereco EHT гигромеханический 5–40 (в зависимости от влажности) 100 350
EFT механический 40 100 350
Helios ZLE 100 механический 30 100 400
ZLA 80 механический 25 80 500
ZLA 100 механический 30 100 500
ZLA 160 механический 45 160 500
Maico ALD 10 механический 32 100 500
ALD 125 механический 25 125 500
ALD 160 механический 25 160 500
Vortice KIV Quadro механический 42 125 1000
Siegenia Aerocube механический 32 150 500
Домвент Домвент механический 13 40 1000
Благовест TL 98 механический 32 100 350

Клапан Vortice.

Клапан Vortice.

Устройства компании Aereco работают с гигромеханической регуляцией – при повышении в помещении влажности количество проходящего воздуха возрастает до 40 м3/ч. Большинство клапанов для стен разработаны с ручным регулированием производительности.

Монтаж и эксплуатация

Вентиляционный клапан в стене прост в установке, но требует специализированных устройств – перфораторов и установок алмазного бурения. Клапаны монтируют на стену недалеко от нагревающего устройства, это позволяет избежать потоков холодного воздуха зимой. Работа начинается с вырезания или выбивания отверстия нужного диаметра и установки в него трубы.

Установка проветривателя.

Установка проветривателя.

Щели между вентиляционной трубой и стеной изолируют герметиком для теплоизоляции и защиты от уличного шума. С двух сторон стены на отверстие устанавливается приемное и раздающее устройства (решетки, диффузоры) и фильтр, которые входят в комплект. Если позволяет место, клапан устанавливается за радиатором или сразу над ним. Это улучшает вентиляцию за счет циркуляции теплого воздуха около него.

Установка вентиляционных решеток.

Установка вентиляционных решеток.

Установка стенового вентиляционного клапана позволит уменьшить влагосодержание воздуха в помещении и организовать воздухообмен. Но производительности может не хватить для нормативных значений приточного воздуха в помещениях с постоянным нахождением людей. В каждом случае возможность установки проверяется сравнением требуемого воздухообмена с паспортными характеристиками агрегата. Большое значение для работы такого клапана имеет вытяжная система в помещениях.

rems-info.ru

Стеновой приточный клапан вентиляции

Последние 7 лет в жилых помещениях особой популярностью пользуются герметичные окна из ПВХ, дерева или алюминия. Они привели к весьма специфическим осложнениям в области создания идеального микроклимата помещения. Использование окон в 2–3 уплотнения абсолютно исключает приток свежего воздуха в помещениях, который ранее присутствовал за счет наличия щелей.

Клапан притока воздуха

Исправить и нормализовать внутренний микроклимат возможно, только если использовать стеновой приточный клапан ручного или автоматического управления.

Виды вентиляционных устройств

Монтаж принудительной вентиляционной системы подразумевает в себе использование 2 разных конструкций приточных устройств. Следует заметить, что каждая конструкция используется в соответствии с требованиями жильца и обеспечивает помещение свежим воздухом.

По этой причине практически каждый современный клапан дополнительно оснащается специальным фильтром, способствующим задержание мелких и крупных загрязнений, а также проникновению влаги внутрь помещения.

Виды вентиляционных систем

На сегодняшний день различают 2 вида устройств:

  1. Конструкция, расположенная на стене. Такая модель является наиболее распространенной и легкой в исполнении. Визуально такое устройство представляет собой сквозную трубу в стене, которая снаружи закрывается только вентиляционной решеткой. За такой решеткой, в самой стене, часто устанавливают системы дополнительных фильтраций и шумоизоляций. Следует отметить, что с внутренней стороны отверстие имеет больший диаметр, что обеспечивает поступление свежего воздуха требуемого объема.
  2. Вентиляционный клапан, встроенный в оконную конструкцию современного окна. Такого рода вентиляционные системы относят к более простым устройствам, что никоим образом не влияет на их работоспособность. Единственным отличием и недостатком от настенных является отсутствие возможности установки фильтров.

Регулирование потока воздуха таких систем осуществляется при помощи специальной ручки, которая позволяет в случае необходимости перекрыть поступление воздуха.

Достоинства принудительной вентиляции

Принудительная система вентиляции имеет массу достоинств, среди которых:

  • усиленная циркуляция воздушного потока;
  • возможность регуляции скорости движения воздуха;
  • удаления воздушных загрязнений.

Рациональность использования

Если в помещении установлены современные стеклопакеты, то регулирование воздуха является абсолютно нарушенным и приводит к накоплению углекислого газа, водяных испарений в результате человеческой деятельности.

Конструкция и размеры клапана КИВ Квадро

В результате повышения уровня относительной влажности на холодных элементах образуется плесень и другие паразиты. Для смягчения такой проблемы жильцы помещений устраивают залповое проветривание помещения.

Недостатками такого способа являются: резкие перепады внутренней температуры, проникновение грязи и пыли извне, исчезновение шумоизоляционных свойств во время проветривания; резкий перепад температуры для растений, отсутствие контроля процесса и экономии тепловых ресурсов.

Такие же недостатки имеются и при щелевом режиме проветривания, несмотря на более лояльный способ разгерметизации окна.

Критерии выбора

Для обеспечения доступа свежего воздуха без ухудшения шумозащитных свойств окон сегодня устанавливаются вентиляционные клапаны, которые необходимо выбирать в соответствии некоторых критериев:

  • Стоимость. Стоимость клапана, как достаточно сложного инженерного устройства может достигать одной третей от цены самого окна. Однако стоит учесть, что для нормального и долголетнего функционирования следует купить дорогостоящий и проверенный клапан.
  • Область установки. Современные модели приточных клапанов могут быть установленные непосредственно на окне или сквозь соседнюю стену. Следует отметить, что установка клапана сквозь стену обойдется дороже в монтаже и может испортить эстетический фасад здания.

Гигрорегулируемый клапан контролируемый расход воздуха в зависимости от уровня относительной влажности внутри помещения

Если рассматривать установку клапана непосредственно на пакет, то образуется 2 различных варианта возможного монтажа:

  1. Замена старого стеклопакета на новое окно меньших размеров и в образовавшуюся щель установить клапан.
  2. Установка клапана в существующий современный стеклопакет.
  • Способ управления клапаном. Современные модели вентиляционных клапанов бывают 2 типов: ручного или автоматического управления. Агрегаты с ручным управлением требуют постоянного контроля различных показателей, влияющих на качество воздуха в помещении.
  • С автоматическим управлением все намного проще, так как все процессы происходят независимо от внешнего воздействия и желания. Процесс регулирования и нормализации климата в помещении осуществляется посредством показателей влажности и температуры в пространстве.
  • Уровень шумозащиты. На сегодняшний день все модели вентиляционных клапанов имеют собственный уровень шумозащиты, который необходимо выбирать в соответствии с установленными окнами и потребностями проживающих.
  • Соответствие с установленными нормами воздухообмена. Каждый установленный клапан должен выдавать поток воздуха в соответствии с установленными нормами .
  • Работоспособность в суровых условиях. Ввиду того что изготовление устройства осуществляется в страх с не столь суровым климатом, конструкция вентилей может нести некоторые недочеты в особо холодное время года. Ярким примером такого недостатка является наличие конденсата и его дальнейшее замерзание при особо низких температурах.

Появление конденсата или наледи на вентиле, прежде всего, зависит от температуры и влажности с внутренней и внешней стороны окна, реализации воздушных потоков и режимов работы.

Монтаж принудительной вентиляции

Перед осуществлением начала работ необходимо определить местоположение устройства. Наиболее распространенным вариантом расположения является расположение в непосредственной близости к отопительной системе.

Монтаж стенового клапана можно осуществить как своими руками, так и при помощи квалифицированных специалистов. К первому этапу работы относиться бурение отверстия в несущей стене. После установки стены все промежутки заполняются специальной строительной пеной.

Для осуществления монтажа самостоятельно вам понадобиться: наружная сетка белого цвета со специальными отверстиями, обеспечивающими доступ в помещение, труба, качественный шумоизолятор и набор специальных фильтров, вентиляционная решетка с москитной сеткой.

Установка принудительной вентиляции – это единственное правильное решение для здравомыслящих и заботящихся о себе людей. Такая небольшая и незаметная конструкция способна существенно повысить качество уровня жизни людям.

klivent.biz
