Фундамент это основа для каждого дома или любого другого капитального строения. От правильности произведенных расчетов и качества изготовления напрямую зависит прочность, надежность и долговечность эксплуатации самого дома. Достаточно много дачных участков выделяют нашим соотечественникам на участках с повышенной влажностью, заболоченных территориях с неустойчивым грунтом. В таких условиях возведение стандартного, классического фундамента нецелесообразно, а в большинстве случаев - невозможно. Единственно верное решение здесь строительство ленточного фундамента с ростверком.

Что такое ростверк

Ростверком называется горизонтальная часть фундамента, который крепится на сваи и оказывается приподнятым над уровнем земли на установленную проектом высоту. Помимо винтовых свай в качестве опоры для ростверка могут использоваться и специальные столбы, которые забиваются в землю на определенную глубину. Основная функция, которую выполняет такой фундамент равномерное распределение нагрузки по всей площади дома на опоры. В результате обеспечивается идеальная фиксация свай относительно уровня земли, горизонтальное положение плоскости фундамента основания для строительства самого дома. Сам ростверк крепится на опоры и на грунт никакого давления не оказывает. Это и есть основное отличие конструкции от стандартных ленточных типов фундаментов, изготавливаемых непосредственно на земле.

	Почему нам доверяют
	Без предоплаты. Поэтапная оплата за результат.
	Нет скрытых платежей. Цена окончательная на этапе договора.
	Делаем в срок или бесплатно. Строительство разбито на этапы с оговоренным сроком сдачи.
	"Под ключ". Все работы делает одна компания.

Различные виды ростверков

В зависимости от принятых конструктивных решений, а также способов возведения фундамента на столбах или сваях, ростверк может быть:

• сборным
• сборно-монолитным
• монолитно-литым

Каждый из вариантов имеет свои отличительные особенности, но в целом, любой вид ростверка обеспечивает необходимый уровень прочности, надежности конструкции.

Примеры расчета сметы фундаментов

(нажать для просмотра)

Типы ростверков с учетом положения ленты

Специалисты различают три основных типа ростверков:

• заглубленный
• повышенный
• высокий

Самым практичным и рациональным считается именно высокий ростверк. Здесь расстояние до грунта оптимальное от 15 см и более. В результате исключается контакт воды или снега и бетона, что нередко приводит к короблению ленточного фундамента и его разрушения.

Изготавливается ленточный фундамент традиционным способом, при помощи опалубки, в которую укладывается арматура и заливается бетон. В обязательном порядке необходимо предусмотреть гидроизоляцию поверхности.

Стоимость и сроки строительства

Фундамент один из важнейших этапов строительства, от качества выполнения которого на прямую зависит срок эксплуатации объекта. Наше оборудование позволяет квалифицированно провести геологоразведочные работы и дать точный результат.

Доверяя эту работу нам, Вы получаете официальную гарантию по договору и профессионально выполненную работу в соответствии с нормами ГОСТы и СниПы.

Для расчета стоимости Вашего фундамента оставьте свой номер в форме, с Вами свяжется инженер. При необходимости сметчик выезжает на объест, услуга предоставляется бесплатно.

Остались вопросы? Задайте их инженеру, оставив свой номер в форме.

Примеры расчета сметы фундаментов

(нажать для просмотра)

fundament-guru.ru

монолитный ростверк + ленточный фундамент

Еще недавно в строительстве были распространены только четыре вида фундамента – свайный, ленточный, плитный и столбчатый. Причем предпочтение отдавалось в основном ленточному – его закладывают ниже точки промерзании грунта, благодаря чему здание стоит надежно, но обходится этот нулевой уровень дорого. На сколько? На целых 45% сметной стоимости всех работ! Вот почему новый финский тип устройства нулевого уровня — свайно-ростверковый фундамент – стал так быстро приобретать популярность. Особенно тот его подвид, который сооружается в несъемной опалубке. И выходит он в пределах 10-25% общей сметной стоимости на баню – все благодаря тому, что не нужно ставить щиты и монтировать их деревянными брусками, и демонтаж затвердевшего бетона также не нужен.

А еще свайно-ленточный фундамент (его еще называют так) отлично справляется со своей задачей на склонах, участках с неровным рельефам и на неустойчивом грунте. Если баня планируется массивная и не с одним этажом – как раз такой нулевой уровень выдержит все.

• 3 Как правильно расположить сваи в ростверке?
• 4 Возведение такого фундамента в пошаговом рассмотрении

Что такое ростверк и зачем он нужен?

Ростверк – это плиты либо балки, которые и связывают между собой сваи уже на поверхности земли. Такая конструкция фундамента просто идеальна для бань, которые возводятся по каркасной технологии и их основные элементы связаны со сваями, и когда ширина ленточного фундамента планируется слишком широкой.

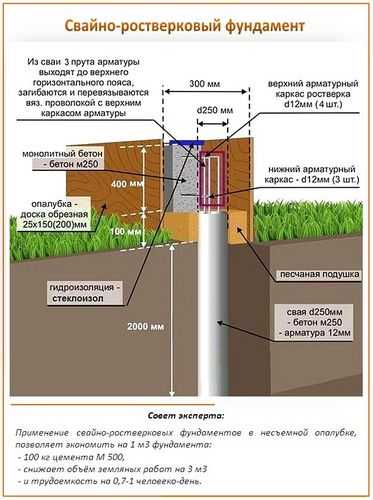

Свайно-ростверковый фундамент в разрезе

Итак, в таком фундаменте для бани ростверк может быть монолитным, сборным и сборно-монолитным. Если он монолитный, из бетона с опалубкой – это еще и ленточный фундамент на буронабивных сваях, который не менее прочный и долговечный.

Какие сваи лучше для такого фундамента?

По материалам сваи могут быть железобетонными, бетонными, металлическими и изредка деревянными. Также различают висячие сваи, передающие нагрузку бани на боковые поверхности, и сваи-стойки – которые этот же вес передают уже на материнский грунт.

Современный свайный фундамент с ростверком делается сегодня и с набивными сваями, которые удобно укладывать в подготовленные отверстия прямо на месте строительства, и инъекционными – они заливаются в неширокие отверстия до 12 см с одиночной арматурой. Неплохая альтернатива и забивные сваи – готовые столбы, которые забиваются в землю специальной техникой.

Как правильно расположить сваи в ростверке?

Всего существует 5 способов расположения свай в свайно-ростверковом фундаменте:

• Одиночный – когда сваи находится каждая под своей опорой.
• Ленточный – когда они равномерно расположены по всему периметру бани.
• В виде полос – когда сваи ставятся в 2 и более рядов в ростверке большой длины. Это для огромных и массивных бань с бассейнами и этажами.
• Кустами – сваи находятся в местах высокой нагрузки и под несущими колоннами.
• В виде поля – сваи расположены рядами или в шахматном порядке под ростверком больших размеров.

Возведение такого фундамента в пошаговом рассмотрении

Сваи для такого фундамента понадобятся с круглым сечением, а в землю они будут вводиться благодаря работе строительного бура. После бурения скважин в них будет закладываться песчаная подушка в слой 30 см. Подготовьтесь к тому, что свай будет много – и в основании стен, и на углах ленты, причем на расстоянии не менее 1,8-2 метров друг от друга. В качестве гидроизоляции такого фундамента традиционно используют асбестоцементные трубы и те, что делаются из обычного рубероида с помощью лески.

Самый простой вариант свайно-ростверкового фундамента – это сваи, заглубленные на 2 метра и удаленные друг от друга на 3 м, и ростверк в земле на 20 м. А внутри ростверка тогда можно устроить подпол на песчаной подушке или стяжке – тогда не нужно будет гидроизоляция. Дешево и сердито, как любят говорить в России.

• Шаг 1. Проводятся разведовательно-изыскательные геологические работы, которые позволяют понять, какой именно грунт на участке и насколько он однороден. Причем, если нет возможности привести специалиста, нужно хотя бы все это проделать в примитивном смысле – ведь известно, что характеристики грунта могут оказаться разными в пределах совсем небольшой площади. Кроме того, важны и такие параметры, как ветровая нагрузка, вес строительных материалов бани и величина уклонов рельефа – все это тоже берется за основу.
• Шаг 2. Подготавливается песчаная подушка для железобетонной ленты фундамента – чтобы вся конструкция была максимально защищена от механического воздействия почвы.

• Шаг 3. Делается традиционная опалубка, как для ленточного фундамента – по тем же принципам. Что касается свайно-ростверкового фундамента с несъемной опалубкой, то роль «посуды» в нем выполняет экструдированный пенополистирол «Пеноплэкс» или «ТермоМонолит». В итоге сам фундамент получается теплый и даже гидроизолированный. А все мостики холода устранят стеклопластиковая арматура и СВТ-стяжки.

• Шаг 4. Делаются сваи. Отверстия для их бурятся специальной техникой, потом их обсаживают рубероидом или подобным ему листовым материалом – в расчете на то, что верхняя часть размещается на уровне земли. Причем асбоцементная труба может использоваться в качестве обсадки. А вот внутрь отверстия ставятся четыре нитки арматуры – связанные с собой так, чтобы их верхняя часть выходила из сваи и связывалась с ростверковой арматурой. Туда же и происходит потом заливка бетона.

Но перед армированием ростверка сначала гидроизолируется от него верхняя часть свай – количество материала рассчитывается в индивидуальном порядке. А вот арматура, которая выпущена из свай, крепко связывают с арматурой ростверка. После набирания им 50% прочности, подсыпку можно убирать и будет получен ростверк над землей – опираться на грунт он не должен.

• Шаг 5. Сваи и ленты армируются воедино и заливаются бетоном – для этих целей лучшей всего использовать строительную вибротехнику. Это и есть, по сути, ленточный фундамент на сваях, который официально называется – «свайный фундамент с монолитным ростверком». Причем сваи заливаются первыми – и, только через большой промежуток времени можно бетонировать всю железобетонную ленту. А, точнее, ровно через неделю, когда бетон уже наберет половину своей марочной прочности, начинаются работы по ростверку. Итак, сначала сооружается опалубка, куда засыпается песок или закладывается пенополистирол. Это необходимо, чтобы поднять ростверк над землей и подровнять дно опалубки по верхней части свай. К слову, этот фундамент заливать можно бетоном собственного производства.

Но есть у свайно-ростверкового фундамента и свои недостатки. Во-первых, цокольного этажа у парной с ним не будет, под тяжелые стены такая конструкция не ставится, и сами расчеты свайно-ростверкового фундамента достаточно сложны. Но для обычной русской бани вариант – почти идеальный.
